Type de produit	Projecteur multimédia LCD
Résolution native	WXGA (1280 x 800)
Luminosité	3 000 lumens (mode normal)
Contraste	15 000:1
Technologie d'affichage	LCD
Durée de vie de la lampe	5 000 heures (mode normal), 10 000 heures (mode éco)
Connectivité	HDMI, VGA, USB, RCA, Audio Out
Dimensions approximatives	300 x 245 x 77 mm
Poids	2,5 kg
Fonctions principales	Projection 2D/3D, correction de trapèze, mode éco
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe, filtre à air, télécommande disponibles en pièces détachées
Sécurité	Protection contre la surchauffe, verrouillage de la télécommande
Compatibilités	Compatible avec Windows, Mac, et appareils mobiles via HDMI
Alimentation électrique	AC 100-240V, 50/60 Hz

FOIRE AUX QUESTIONS - EB-85 EPSON

Comment connecter mon EPSON EB-85 à un ordinateur ?

Pour connecter votre EPSON EB-85 à un ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à l'ordinateur et l'autre à l'entrée correspondante de votre projecteur. Sélectionnez l'entrée correcte sur le projecteur à l'aide de la télécommande.

Mon projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Appuyez sur le bouton d'alimentation et attendez quelques secondes. Si le problème persiste, essayez de réinitialiser le projecteur.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la clarté de l'image. Tournez la molette jusqu'à ce que l'image soit nette selon vos préférences.

Que faire si l'image est floue ?

Assurez-vous que le projecteur est correctement positionné par rapport à l'écran. Vérifiez la mise au point et ajustez-la si nécessaire. Si l'image reste floue, vérifiez également la source vidéo pour s'assurer qu'elle est de bonne qualité.

Comment remplacer l'ampoule du projecteur ?

Pour remplacer l'ampoule, éteignez le projecteur et débranchez-le. Attendez qu'il refroidisse complètement. Retirez le couvercle de l'ampoule, dévissez l'ampoule usagée et remplacez-la par une nouvelle. Refermez le couvercle et rebranchez le projecteur.

Mon projecteur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des informations spécifiques sur le code. Dans de nombreux cas, un redémarrage du projecteur peut résoudre le problème. Si l'erreur persiste, contactez le service client d'Epson.

Comment ajuster la luminosité de l'image ?

Accédez au menu des paramètres du projecteur à l'aide de la télécommande. Sélectionnez 'Image' puis 'Luminosité'. Ajustez le niveau de luminosité selon vos préférences.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur n'est pas coupé et qu'il est réglé à un niveau approprié. Assurez-vous que la source audio est correctement connectée. Si vous utilisez des haut-parleurs externes, vérifiez leur connexion.

Comment mettre à jour le firmware du projecteur ?

Visitez le site Web d'Epson pour télécharger la dernière version du firmware pour votre modèle. Suivez les instructions fournies pour installer la mise à jour via une clé USB ou la connexion réseau.

Le projecteur ne détecte pas la source d'entrée, que faire ?

Vérifiez que la source d'entrée est correctement connectée et allumée. Essayez de changer de port sur le projecteur ou de redémarrer le projecteur et la source. Si le problème persiste, testez un autre câble.

MODE D'EMPLOI EB-85 EPSON

Guide de l'utilisateur

Multimedia Projector

EB-826W

EB-825

EB-824

EB-85

EB-84

Symboles Utilisés Dans ce Guide

- Indications de sécurité

La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l'appareil en toute sécurité. Veillez à comprendre et à respecter ces symboles afin d'éviter de vous blesser ou de provoquer des dégâts.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation incorrecte.
Attention	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d’une manipulation incorrecte.

- Indications d'informations générales

Attention	Procédures pouvant entraîner des dommages matériels ou corporels si elles ne sont pas exécutées avec un soin suffisant.
	Informations supplémentaires qu’il peut être utile de connaître sur un sujet.
	Renvoie à une page contenant des informations détaillées sur un sujet.
[2700]	Indique qu’une explication du ou des mots soulignés figurant devant ce symbole figure dans le glossaire. Reportez-vous à la section « Glossaire » des « Annexe ». p.107
	Indique une méthode d’utilisation et l’ordre d’exécution des opérations.La procédure indiquée doit être réalisée dans l’ordre indiqué.
[(Nom)]	Indique le nom des boutons de la Télécommande ou du Panneau de configuration.Exemple : Bouton [Return]
« Nom du menu »Luminosité	Indique les éléments du Menu de configuration.Exemple :Choisissez « Luminosité » dans le menu Image.Menu Image - Luminosité

Symboles Utilisés Dans ce Guide.... 2

Introduction

Caractéristiques du Projecteur.... 7

Particularités Communes à Tous les Modèles. 7

Manipulation aisée. 7

Fonctions de sécurité améliorées. 7

EB-826W/825/85 Caractéristiques. 8

Exploitation de tous les avantages d'une connexion réseau. . . . . . . . . . . . . . . . . 8

Projection d'images JPEG sans connexion à un Ordinateur. 8

Noms et Fonctions des Différentes Parties du Projecteur. ..... 9

Avant/Dessus. 9

Arrière. 10

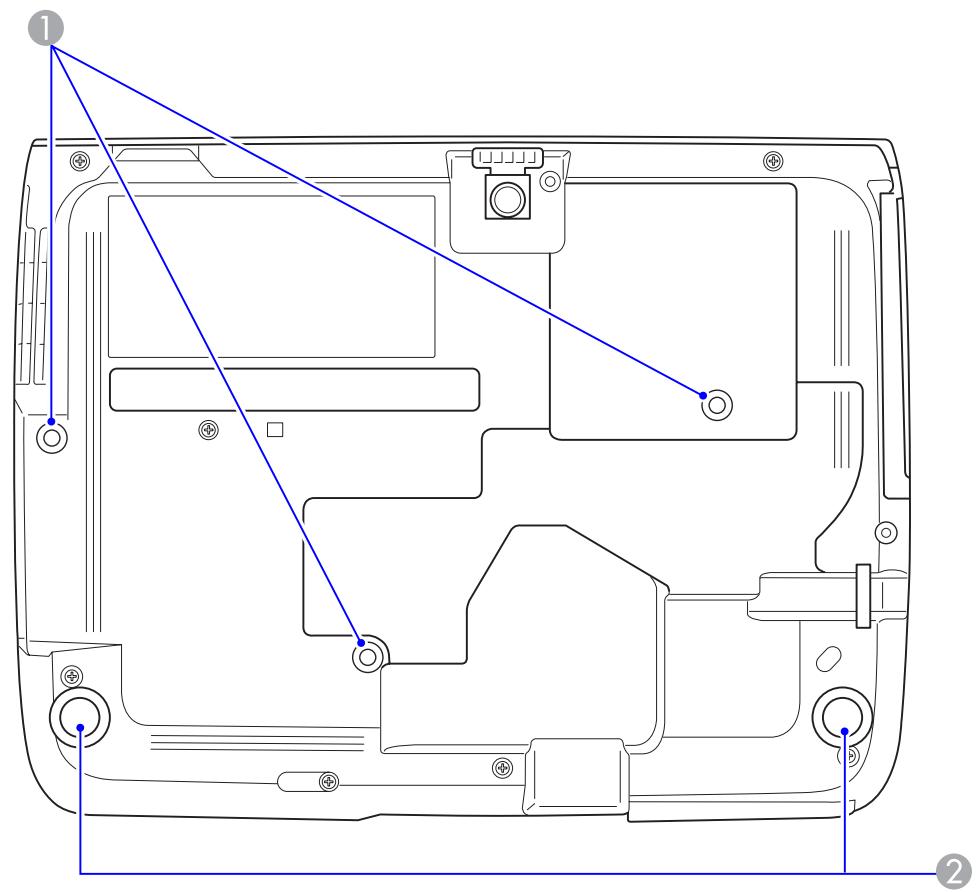

Dessous. 12

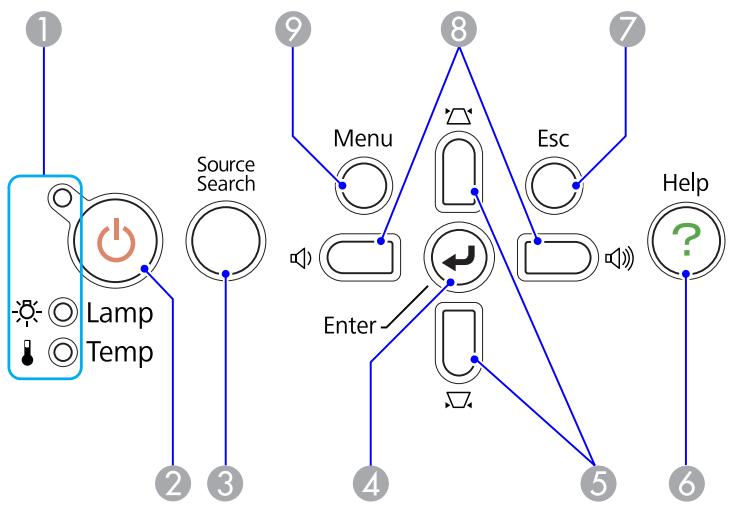

Panneau de configuration.... 13

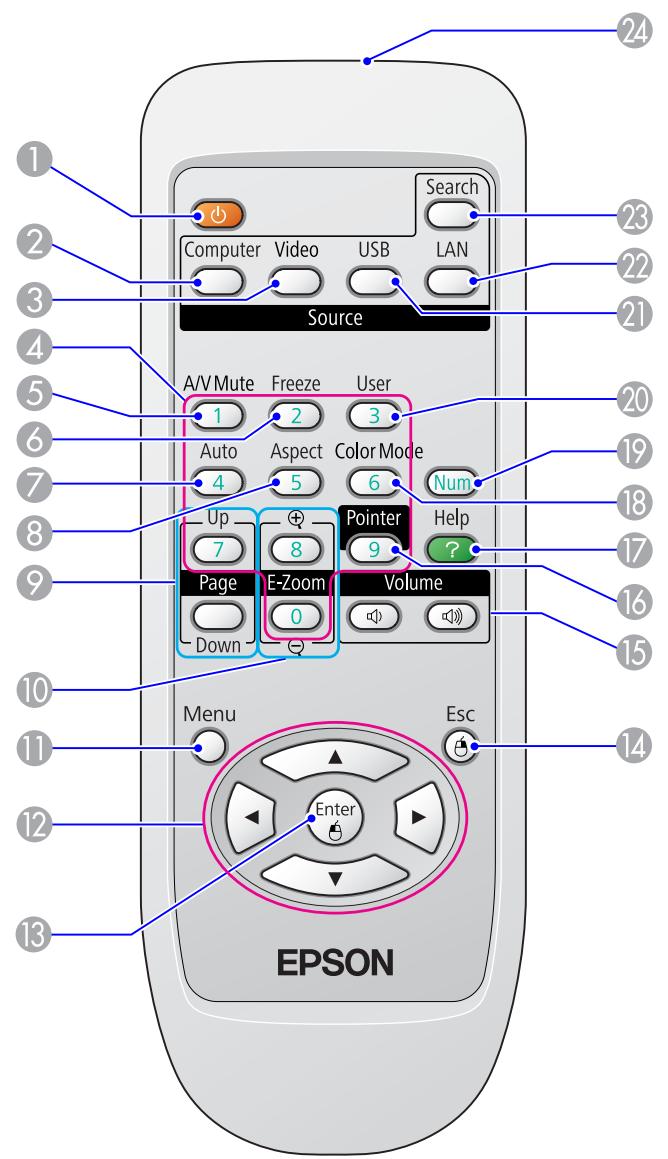

Télécommande. 14

Fonctions Utiles

Modification de l'Image Pprojetée.... 17

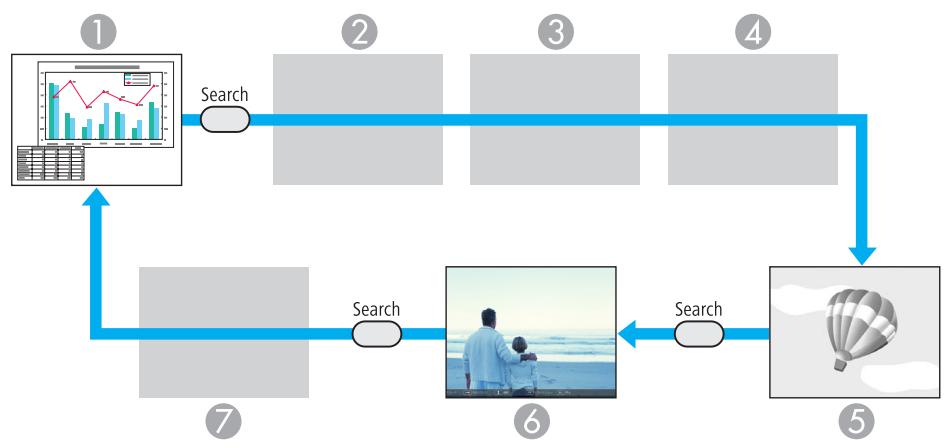

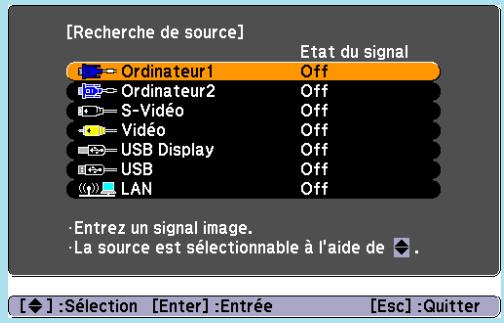

Détection Automatique du Signal en Entrée et Modification de l'Image Projetée

(Recherche de Source). 17

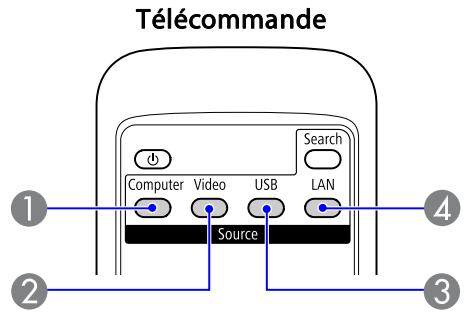

Passage à l'Image cible à l'aide de la Télécommande. 18

Fonctions D'amélioration de la Projection.... 19

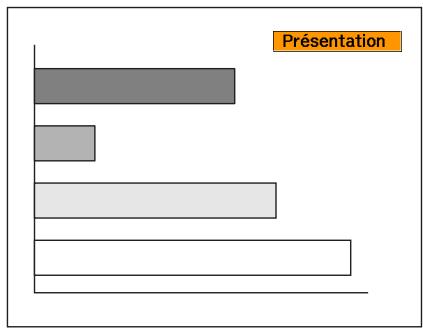

Sélection de la Qualité de Projection (Sélection du Mode couleurs). ..... 19

Réglage de l'Iris Auto. 20

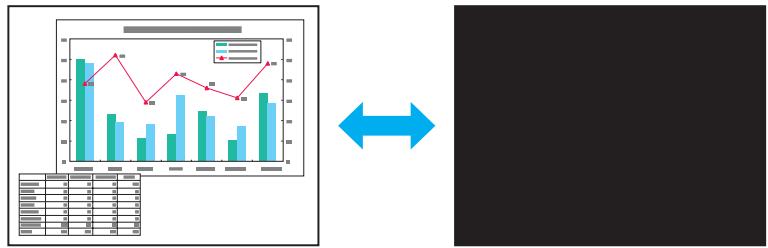

Gel Momentané de l'Image et du Son (Pause A/V). 20

Arrêt sur Image (Gel). 21

Modification du Rapport L/H. 21

Méthodes de modification. 22

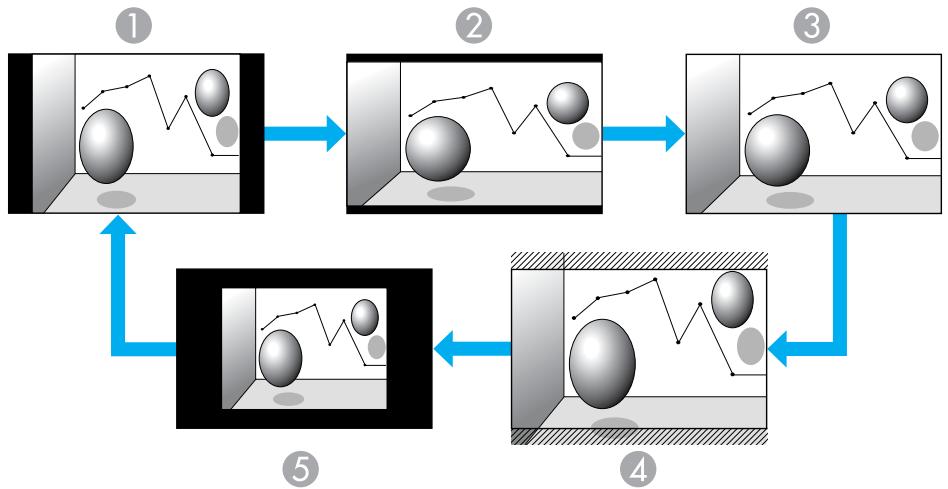

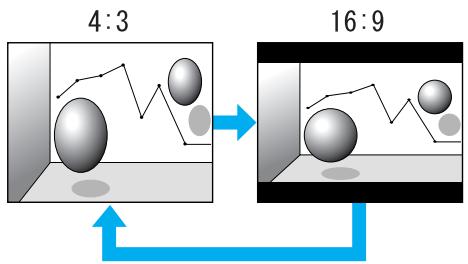

Modification de l'Aspect pour les images provenant d'équipements vidéo. . . . . 22

Modification de l'Aspect pour les images d'ordinateurs (EB-825/824/85/84). . . . 23

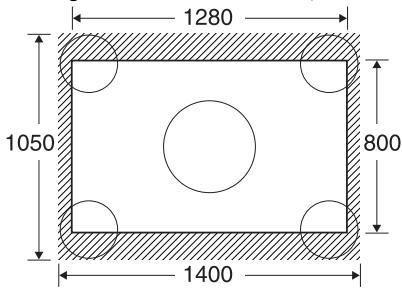

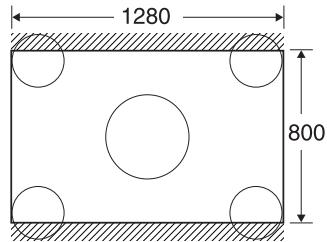

Modification de l'Aspect pour les images d'ordinateurs (EB-826W). ..... 24

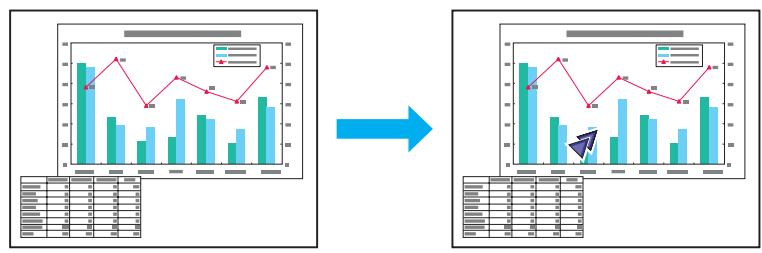

Fonction Pointeur (Pointeur). 26

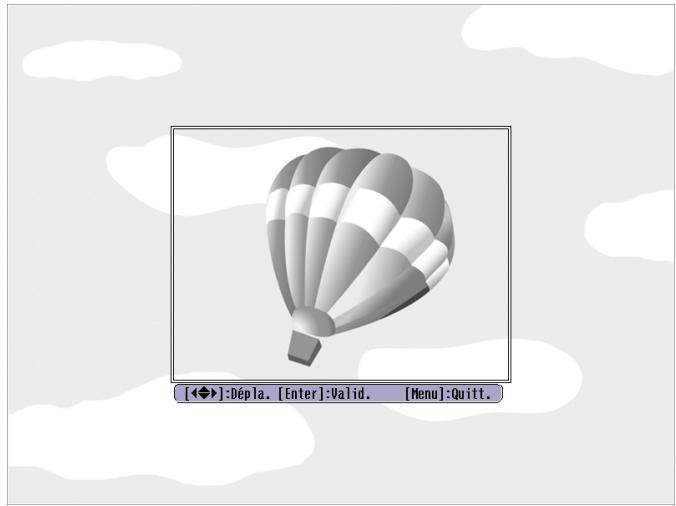

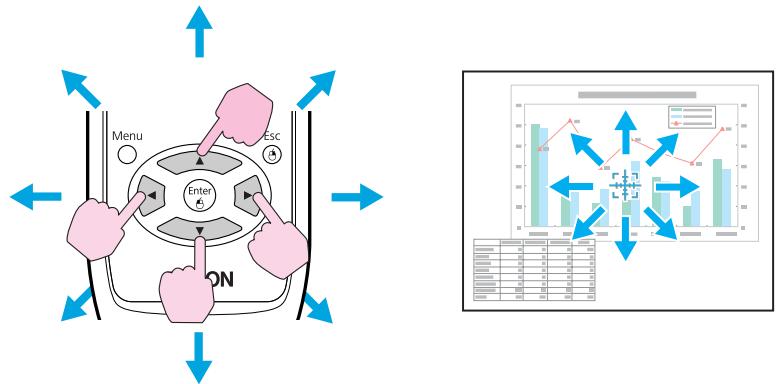

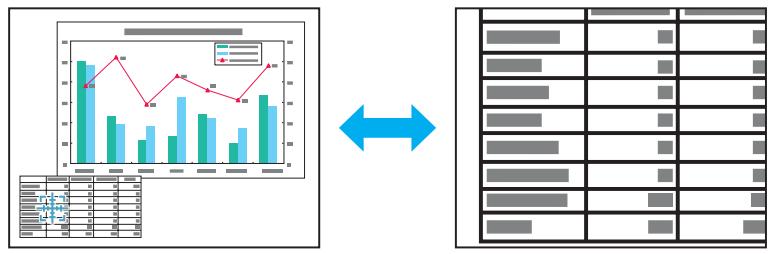

Agrandissement d'une Partie de l'Image (E-Zoom). 27

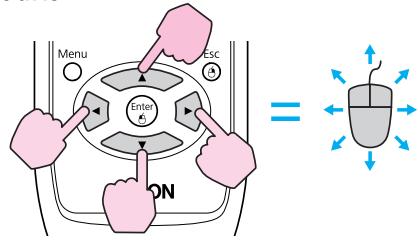

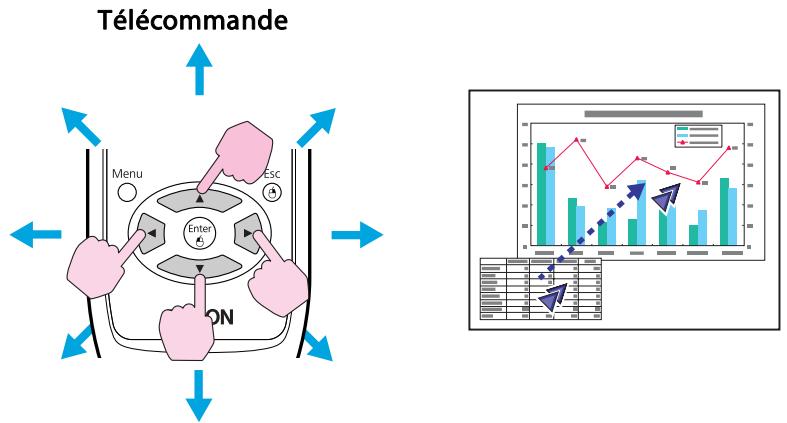

Utilisation du Pointeur de Souris à l'Aaide de la Télécommande (Souris Sans Fil). . . . 28

Fonctions de Sécurité.... 30

Gestion des Utilisateurs (Mot de Passe Protégé). 30

Modes de la fonction Mot de passe protégé. 30

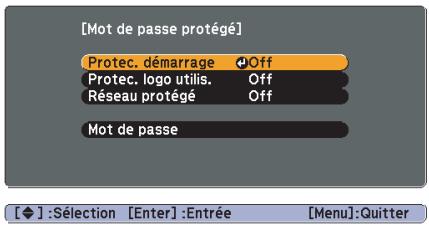

Réglage de la fonction Mot de passe protégé. 30

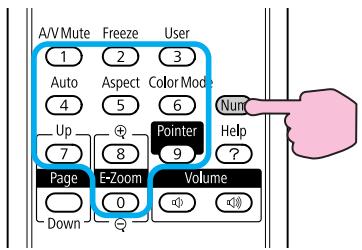

Saisie du Mot de passe. 31

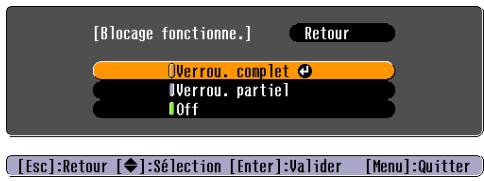

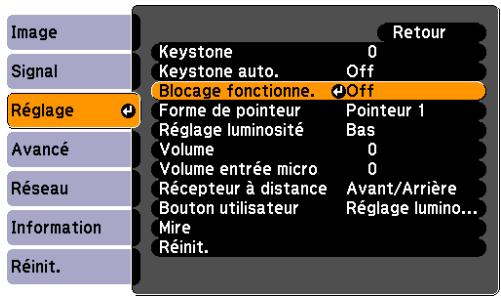

Verrouillage des touches de Fonctionnement (Blocage Fonctionne.). . . . . . . . . . 32

Systèmes de Sécurité. 33

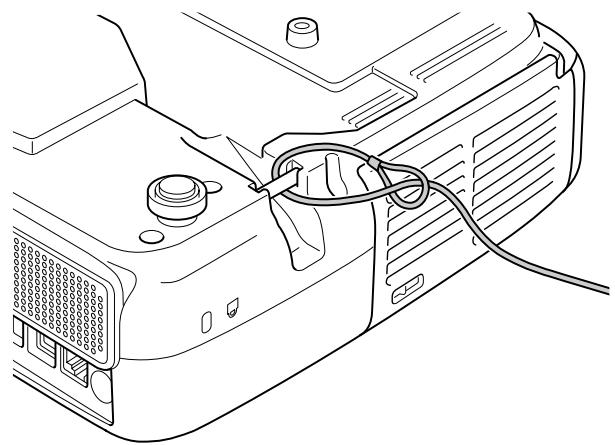

Installation du câble antivol. 33

Menu de configuration

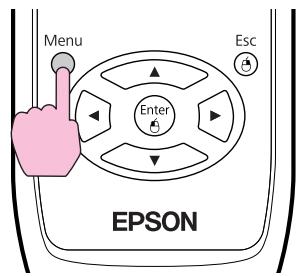

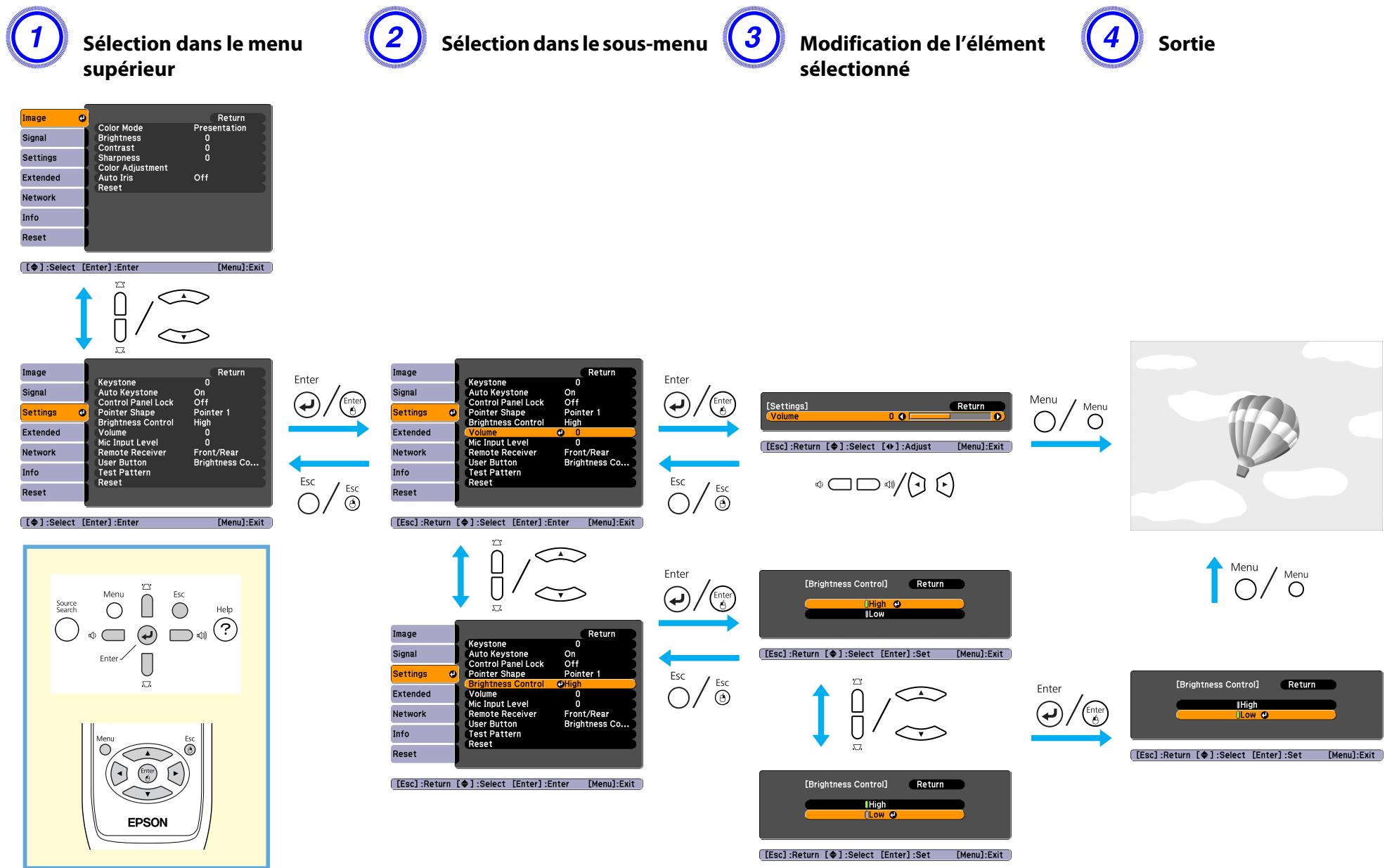

Utilisation du Menu de Configuration.... 35

Liste des Fonctions.... 36

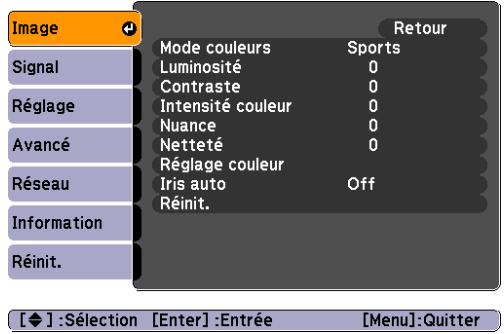

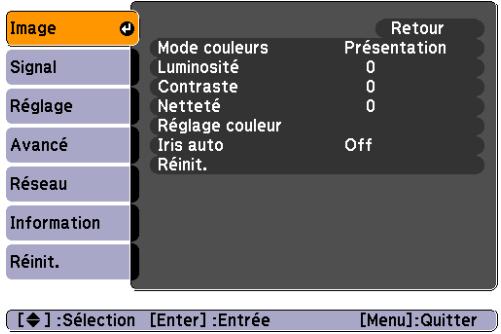

Menu Image. 36

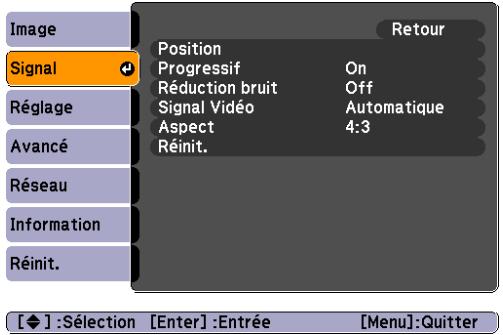

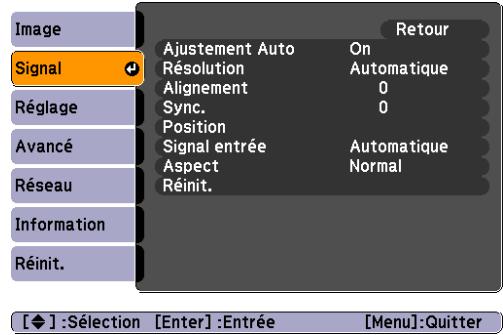

Menu Signal. 37

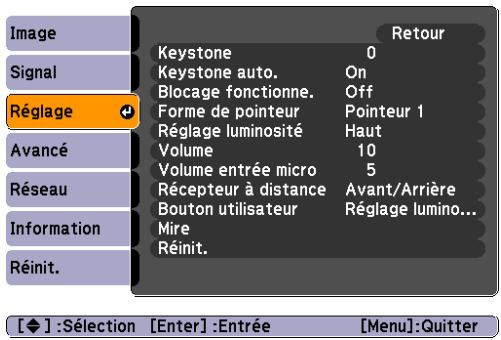

Réglage. 38

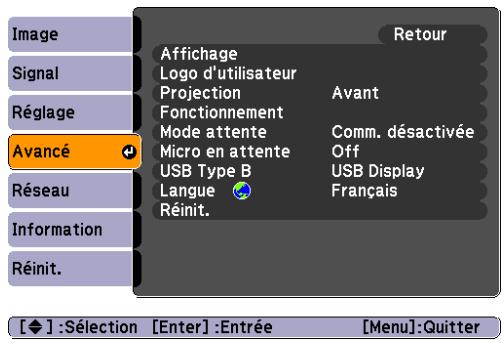

Menu Avancé. 40

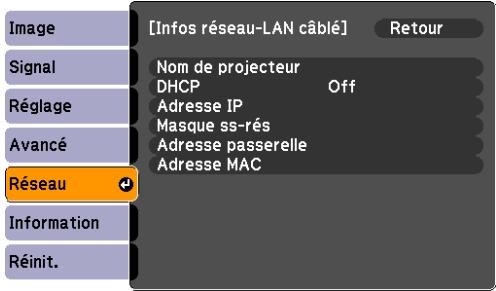

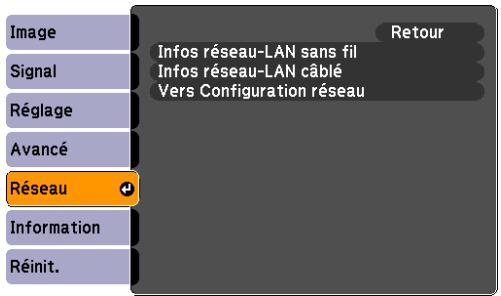

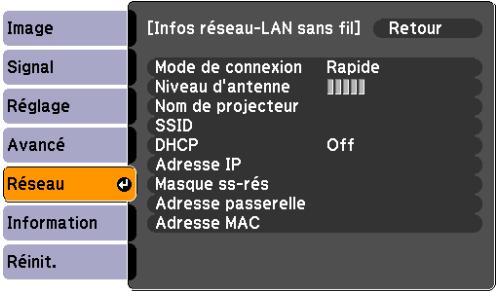

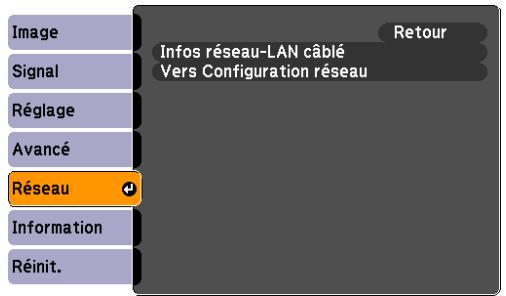

Menu Réseau (EB-826W/825/85/84 uniquement). 42

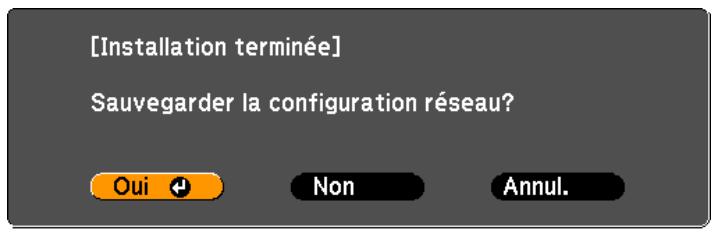

Remarques sur l'utilisation du menu Réseau. 43

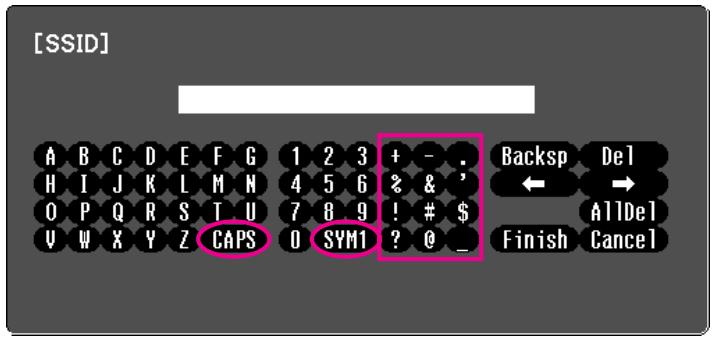

Fonctions du clavier virtuel. 43

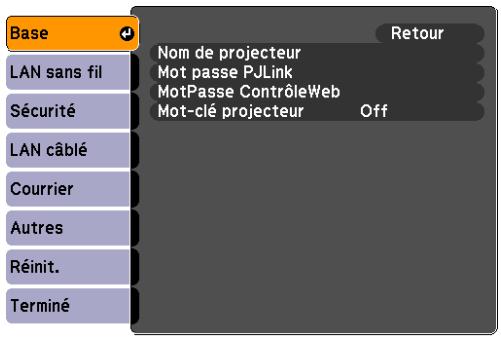

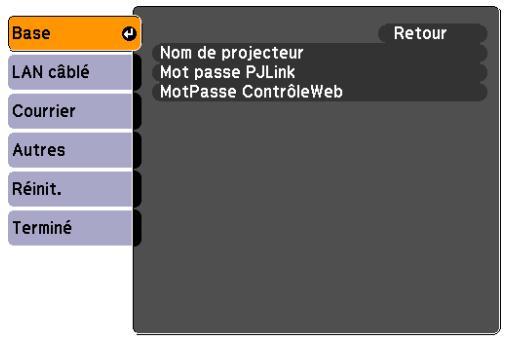

Menu Base. 44

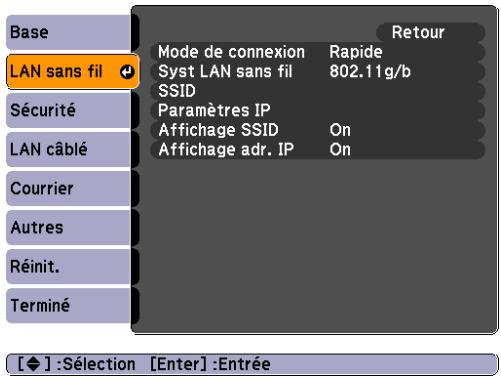

Menu LAN sans fil (EB-826W/825/85 uniquement). 45

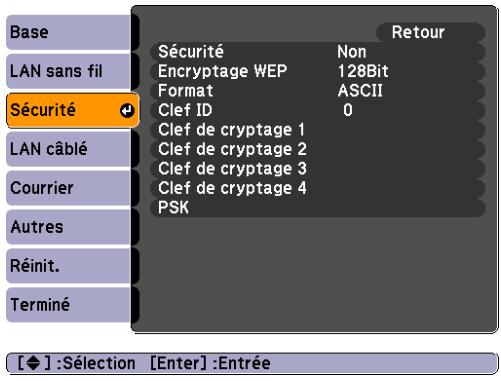

Menu Sécurité (EB-826W/825/85 uniquement). 46

Si le mode WEP est activé. 47

Si le mode WPA-PSK (TKIP) ou WPA2-PSK (AES) est sélectionné. ..... 47

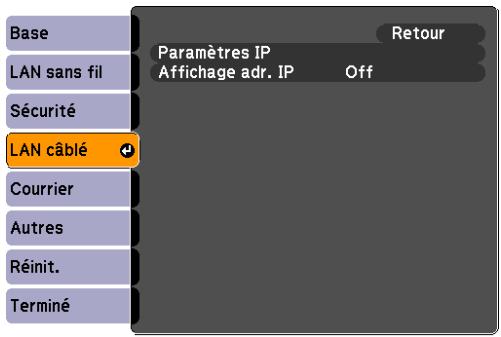

Menu LAN câblé. 48

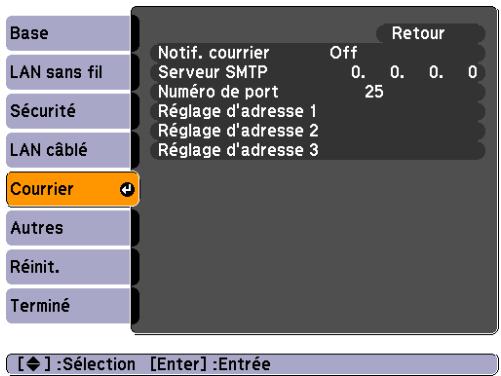

Menu Courrier. 49

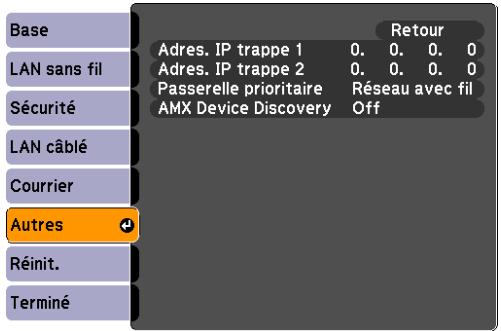

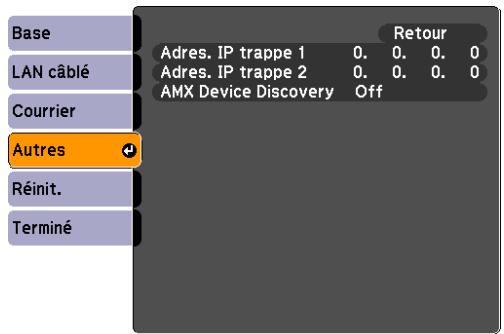

Menu Autres. 50

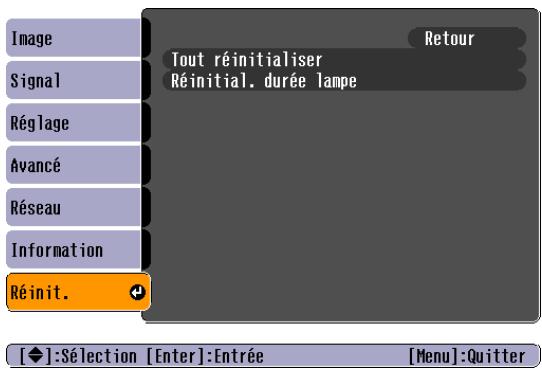

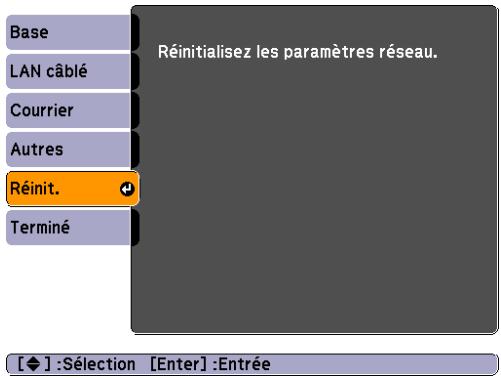

Menu Réinit.... 51

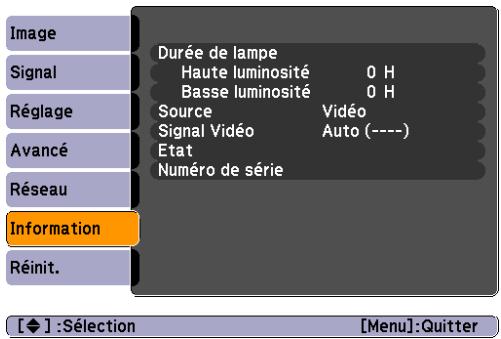

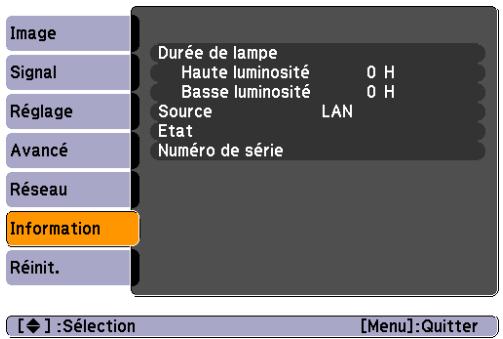

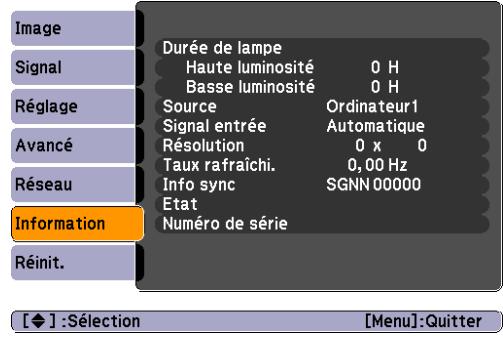

Menu Information (Affichage Uniquement). 52

Menu Réinit.... 53

Dépannage

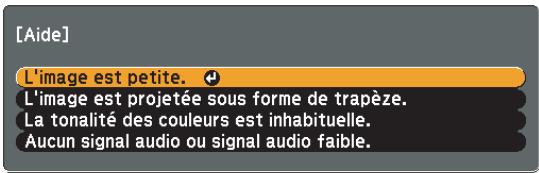

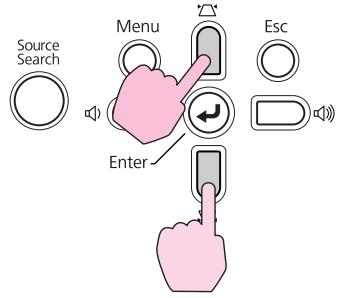

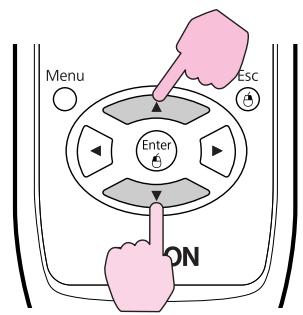

Utilisation de l'Aide.... 55

Dépannage.... 57

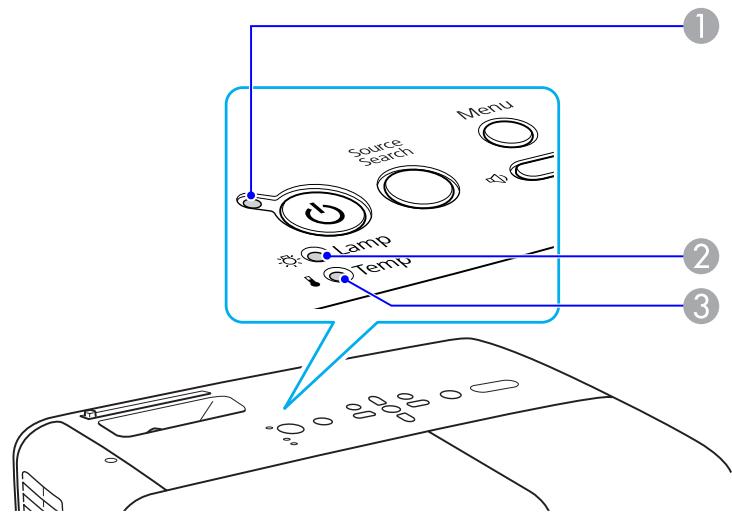

Signification des Témoins. 57

Témoin allumé ou rouge clignotant. 58

Témoin allumé ou orange clignotant. 59

Si les Témoins ne Fournissent Aucune Indication Utile. 60

Problèmes relatifs aux images. 61

Problèmes au démarrage de la projection. 65

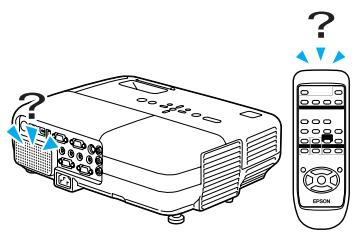

Autres problèmes. 66

Annexe

Méthodes d'Installation.... 69

Nettoyage....70

Nettoyage de l'Extérieur du Projecteur. 70

Nettoyage de l'Objectif. 70

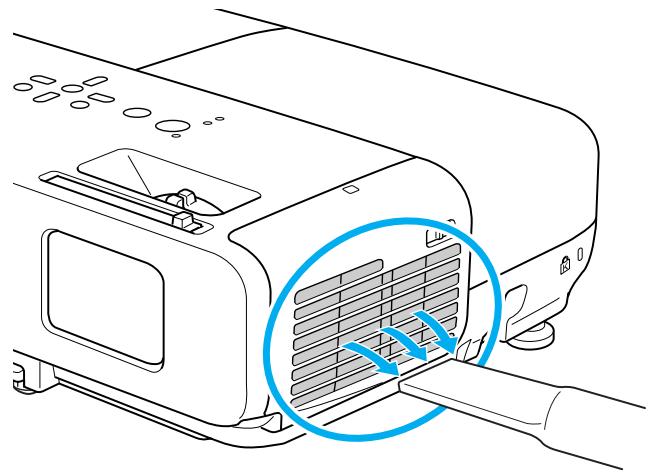

Nettoyage du Filtre à Air. 70

Remplacement des Consommables.... 71

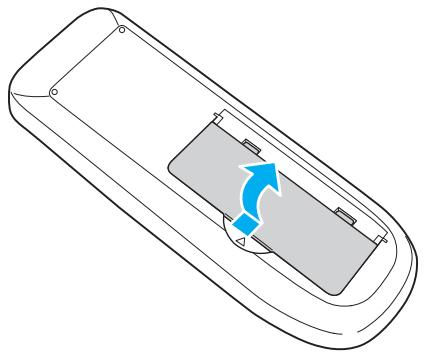

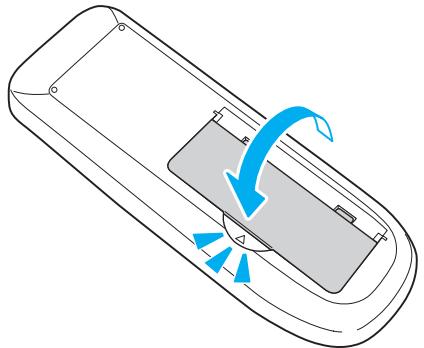

Remplacement des Piles de la Télécommande. 71

Remplacement de la Lampe. 72

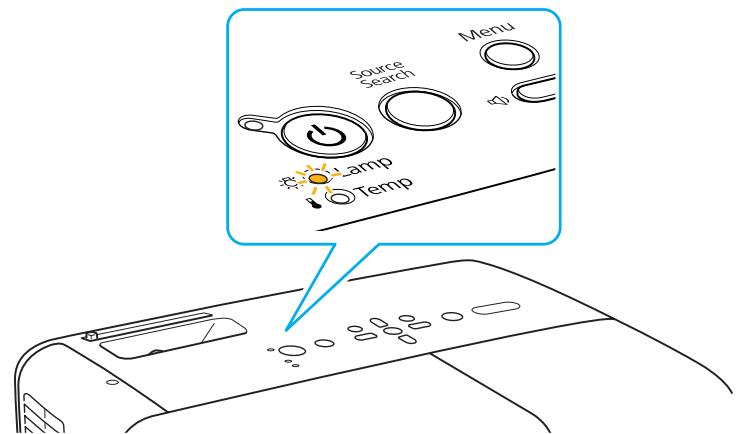

Périodicité de remplacement de la Lampe. 72

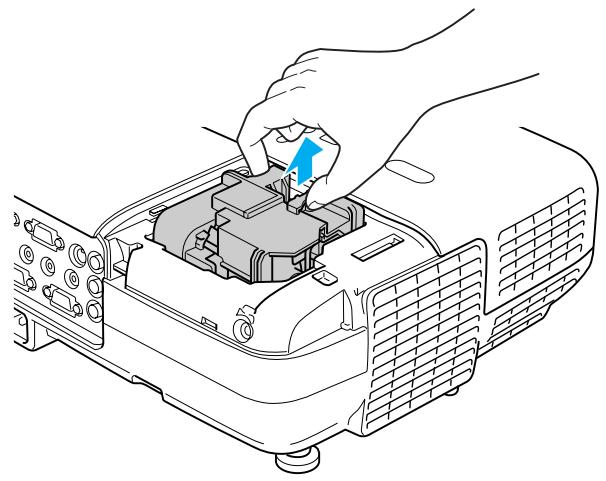

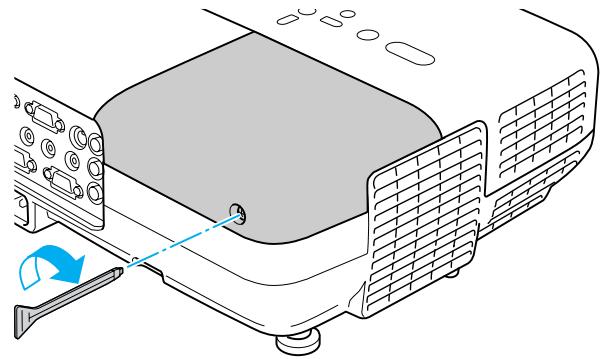

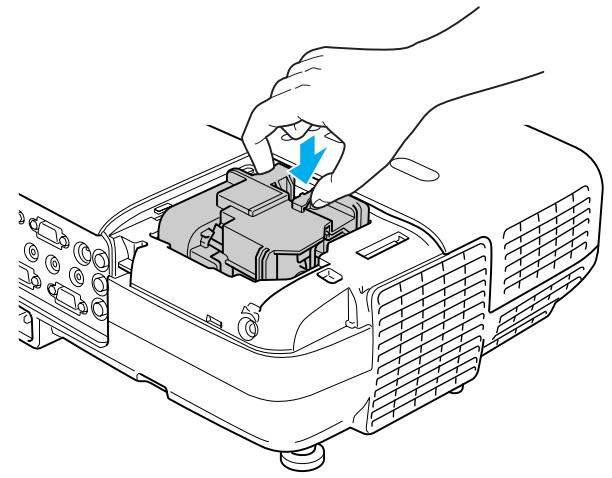

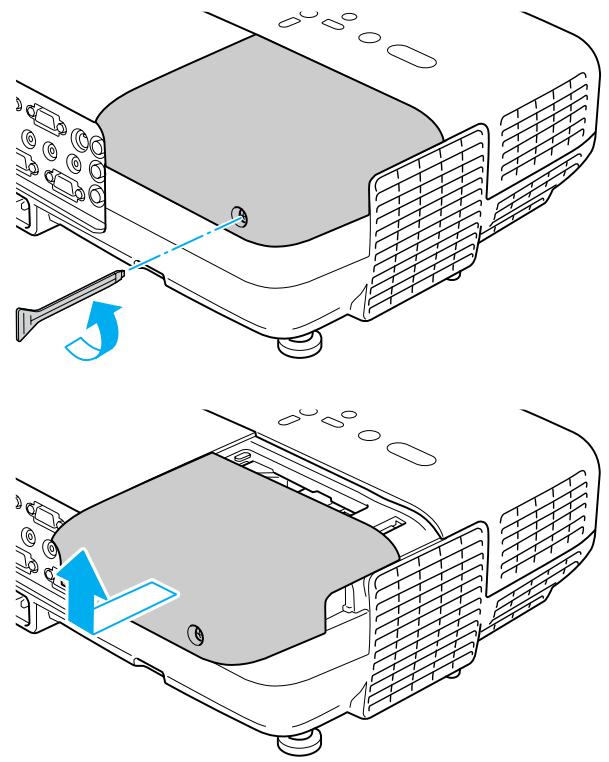

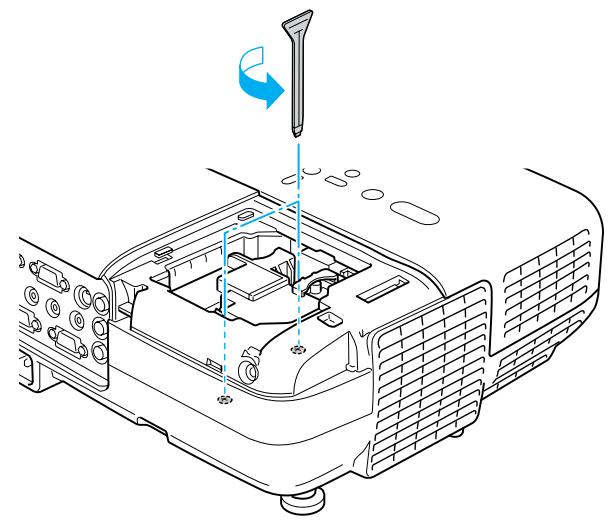

Procédure de remplacement de la Lampe. 72

Réinitialisation de la Durée de lampe. 75

Remplacement du Filtre à air. 75

Périodicité de remplacement du Filtre à air. 75

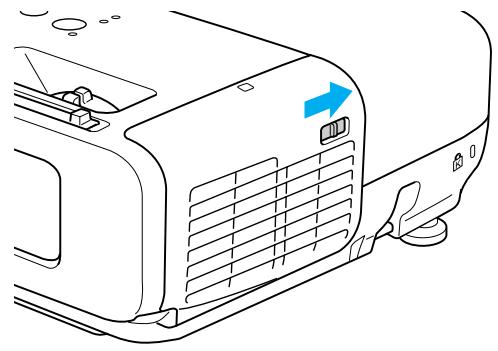

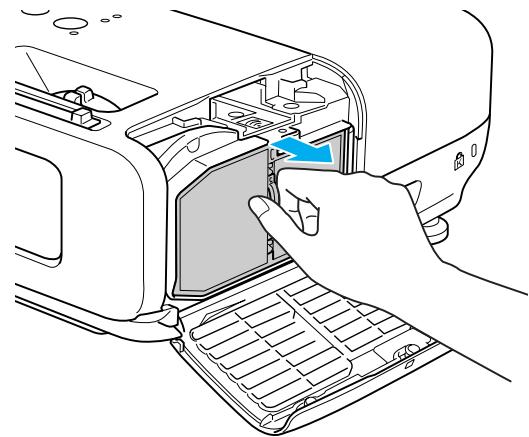

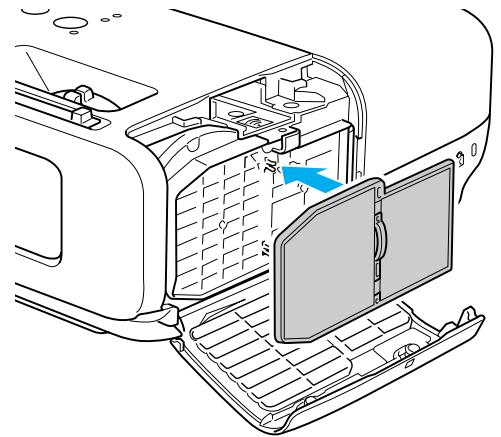

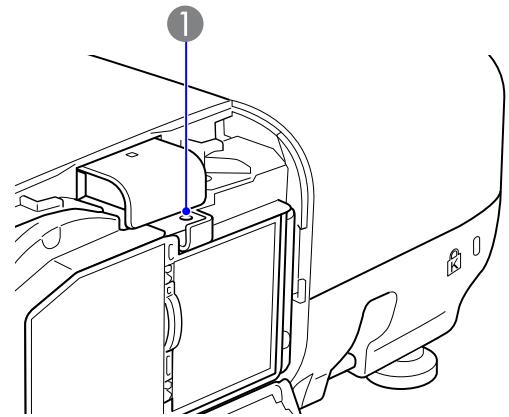

Procédure de remplacement du Filtre à air. 75

Accessoires en Option et Consommables. 78

Accessoires en Option. 78

Consommables. 79

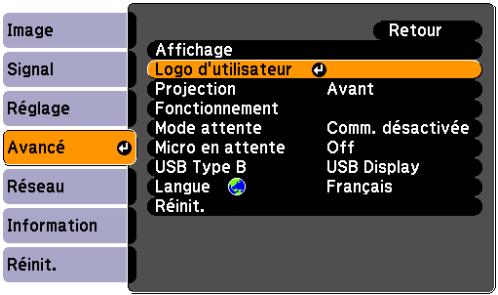

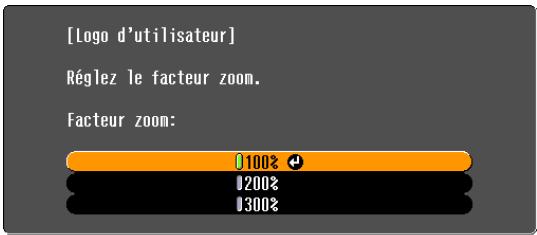

Enregistrement d'un Logo d'Utilisateur.... 80

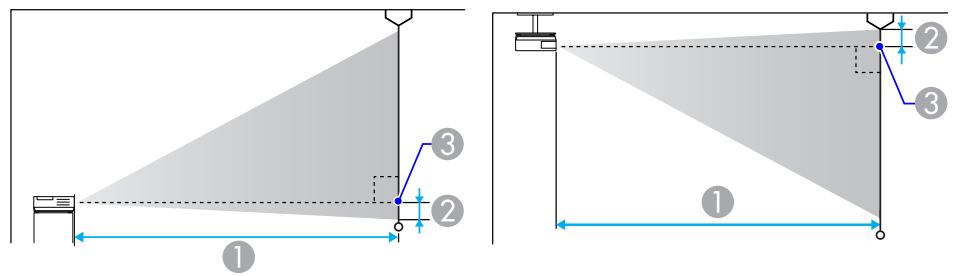

Taille de l'écran et Distance de Projection.... 82

Distance de Projection (EB-825/824/85/84). 82

Distance de Projection (EB-826W). 83

Connexion et Retrait de Périphériques USB (EB-826W/825/824/85 Uniquement).... 84

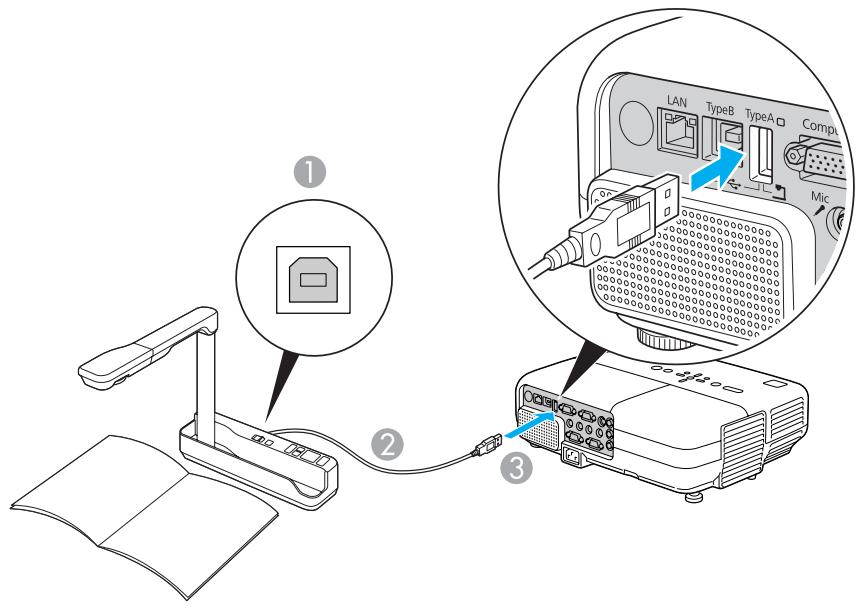

Connexion de Périphériques USB. 84

Retrait de Périphériques USB. 85

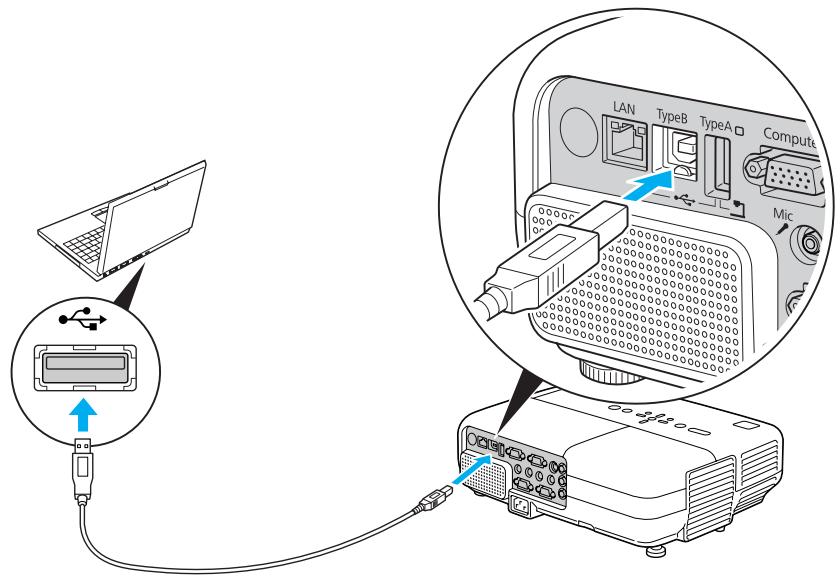

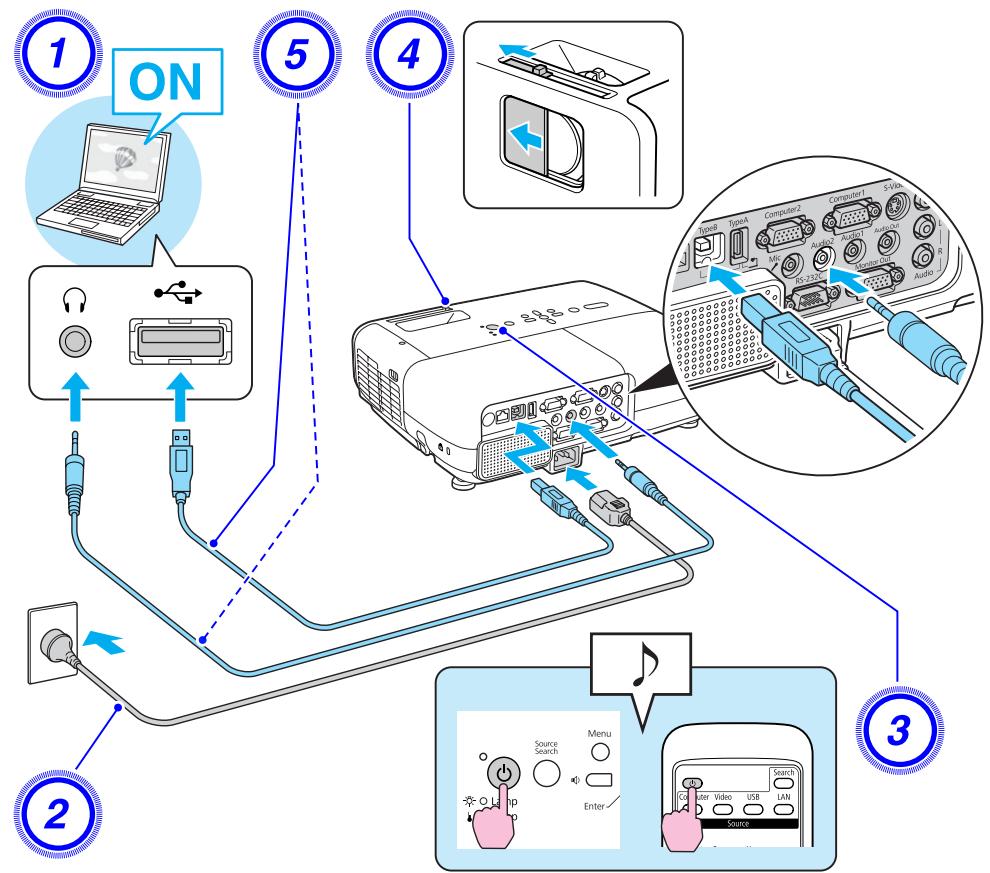

Connexion à l'Aide d'un Câble USB et Projection (USB Display) 86

Connexion. 86

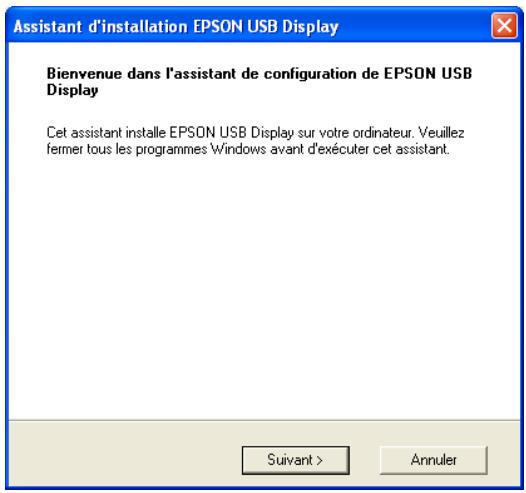

Première connexion. 87

À partir de la deuxième fois. 88

Connexion d'un Câble LAN (EB-826W/825/85/84 Uniquement) 89

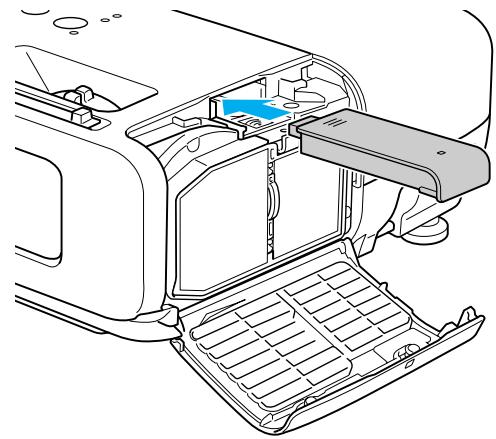

Installation de l'unité de Réseau sans fil (EB-826W/825/85 uniquement).... 90

Connexion à un Équipement Externe. 91

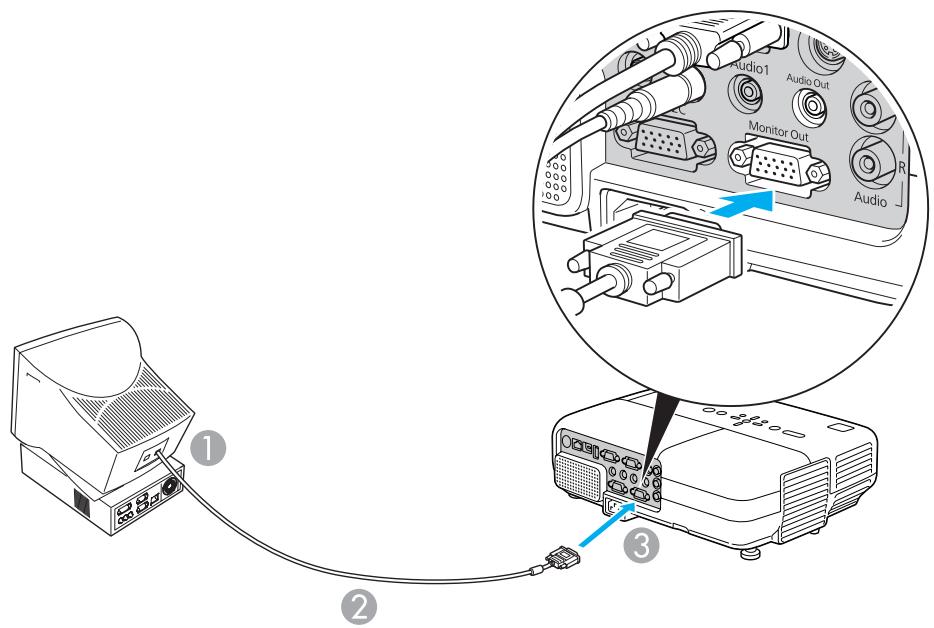

Connexion à un Moniteur Externe (EB-826W/825/85/84 Uniquement). ..... 91

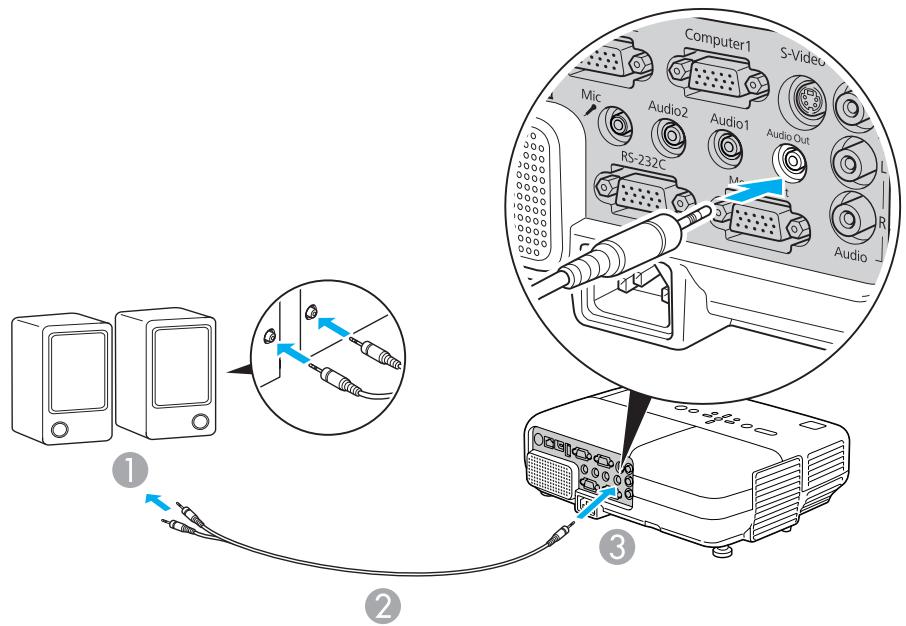

Connexion à un Haut-parleur Externe (EB-826W/825/85/84 Uniquement). . . . . . . 92

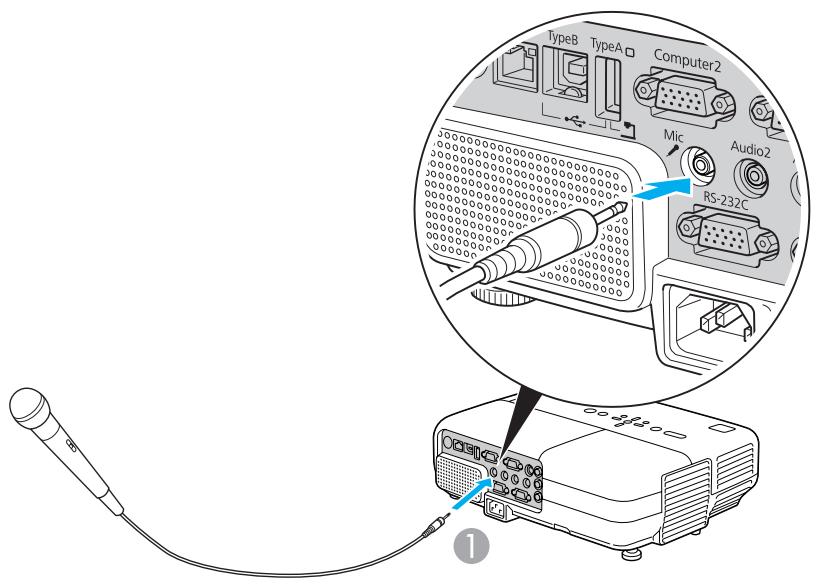

Connexion d'un Microphone. 92

Lecture des Messages Envoyés par la Fonction Notification Courrier (EB-826W/825/85/84 Uniquement).... 93

ESC/VP21....94

Liste des Commandes. 94

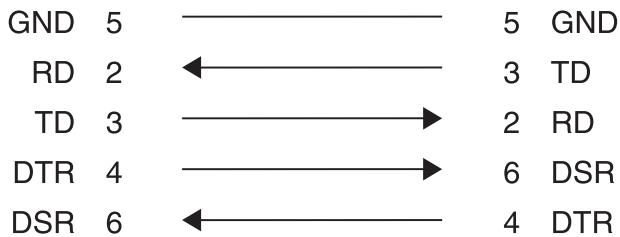

Câblage. 94

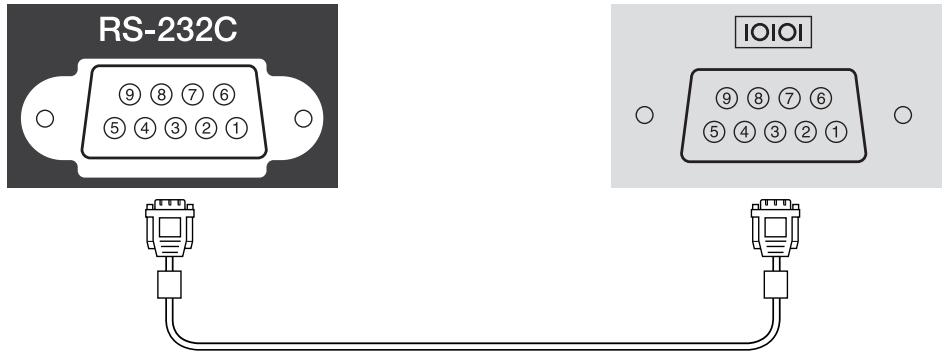

Connexion série. 94

Protocole de communications. 95

À propos de PJLink. 96

Moniteurs.... 97

Moniteurs Pris en Charge (EB-825/824/85/84). 97

Signaux d'ordinateur (RVB analogique). 97

Vidéo component. 98

Vidéo composite/S-Vidéo. 98

Moniteurs pris en Charge (EB-826W). 99

Signaux d'ordinateur (RVB analogique). 99

Vidéo component. 100

Vidéo composite/S-Vidéo. 100

Caractéristiques.... 102

Caractéristiques Générales du Projecteur. 102

Spécifications Logicielles. 104

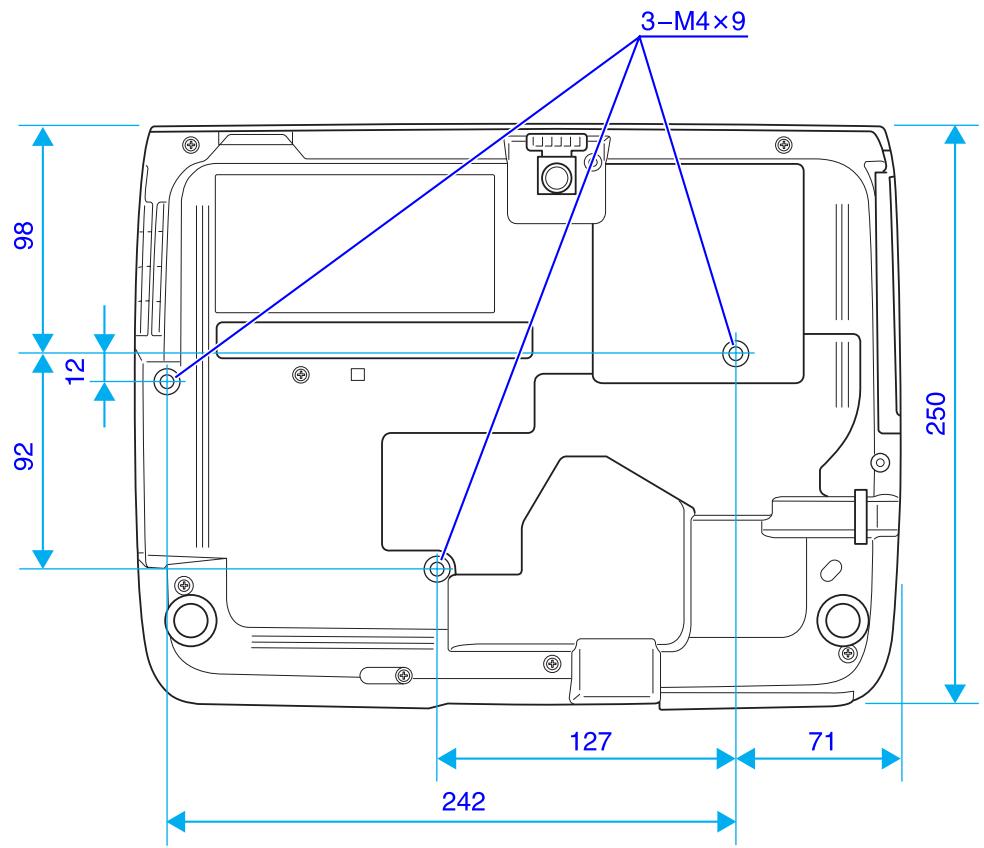

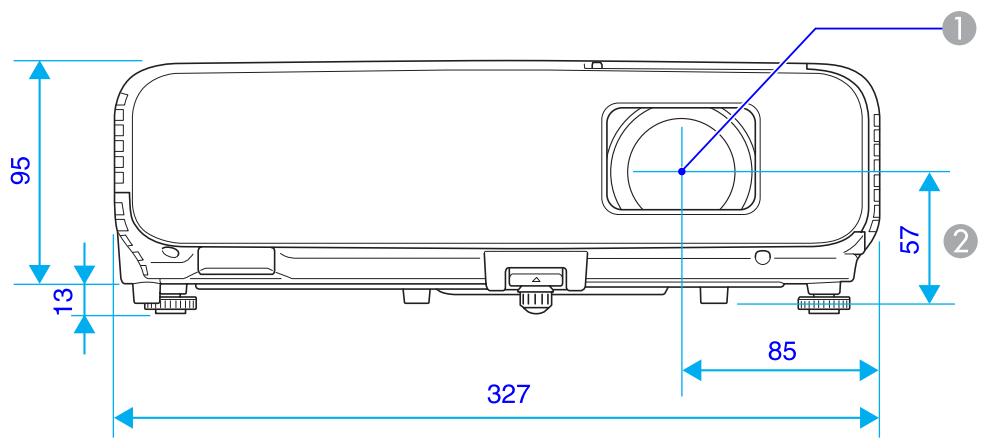

Apparence.... 106

Glossaire.... 107

Remarques Générales.... 110

Avis général : 110

Index.... 126

Introduction

Ce chapitre présente les caractéristiques du projecteur et le nom de ses pièces.

Particularités Communes à Tous les Modèles

Manipulation aisée

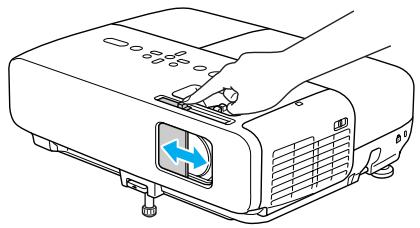

- Le Bouton du volet de pause A/V facilite la projection et le rangement de l'appareil

Vous pouvez arrêter la projection et la reprendre aisément en ouvrant et en fermant le Bouton du volet de pause A/V, ce qui rend vos présentations plus claires.

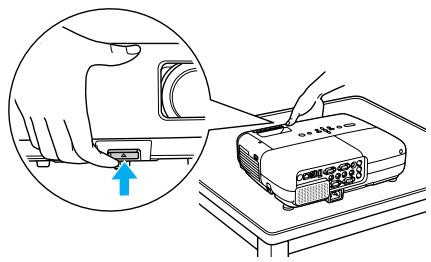

- Le concept à pied unique évite les ajustements de niveau complexes Vous pouvez aisément procéder aux ajustements de hauteur à l'aide d'une main. Guide de démarrage rapide

- Pas de délai de refroidissement

Après avoir éteint le projecteur, vous pouvez débrancher son cordon d'alimentationsans devoir attendre son refroidissement.

• Écran de projection pour WXGA (EB-826W) À partir d'un ordinateur doté d'un écran LCD large WXGA 16:10, l'image peut être projetée selon le même rapport d'aspect. Vous pouvez employer des tableaux blancs et d'autres écrans en format paysage.
• Agrandissez et projetez vos fichiers à l'aide de la caméra pour documents

Une caméra pour documents, compatible USB, est disponible en option. Cette caméra pour documents ne nécessite pas de cordon d'alimentation. Vous pouvez la brancher aisément à l'aide d'un Câble USB. Son design épuré facilite véritablement la projection et l'agrandissement de vos documents.

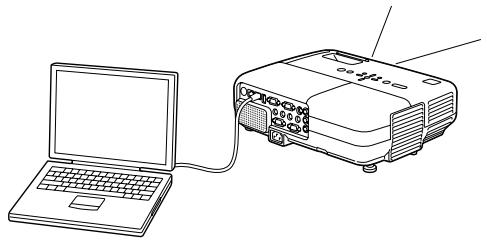

- Connexion à l'aide d'un Câble USB et projection (USB Display) Il suffit de brancher le projecteur à un Ordinateur Windows à l'aide du Câble USB fourni pour projeter des images à partir de l'écran de l'ordinateur. p.86

Fonctions de sécurité améliorées

- Mot de passe protégé afin de gérer les utilisateurs et de limiter leur accès à l'appareil En définissant un Mot de passe, vous pouvez restreindre le nombre de personnes qui peuvent utiliser le projecteur. p.30

• La fonction Blocage fonctionne. limite les possibilités d'utilisation des boutons du Panneau de configuration
  Vous pouvez l'utiliser pour interdire aux utilisateurs de modifier les réglages du projecteur sans votre autorisation lors d'une manifestation, dans une école, etc. p.32
• Équipé de divers systèmes antivol
  Ce projecteur est équipé des systèmes antivol suivants. p.33
  • Fente pour système de sécurité
• Point d'installation pour câble de sécurité

EB-826W/825/85 Caractéristiques

Exploitation de tous les avantages d'une connexion réseau

Vous pouvez utiliser efficacement votre réseau grâce au logiciel

« EPSON Projector Software for Meeting & Monitoring ». Celui-ci vous permet de réaliser des présentations et des réunions efficaces et variées.

Guide d'utilisation du projecteur

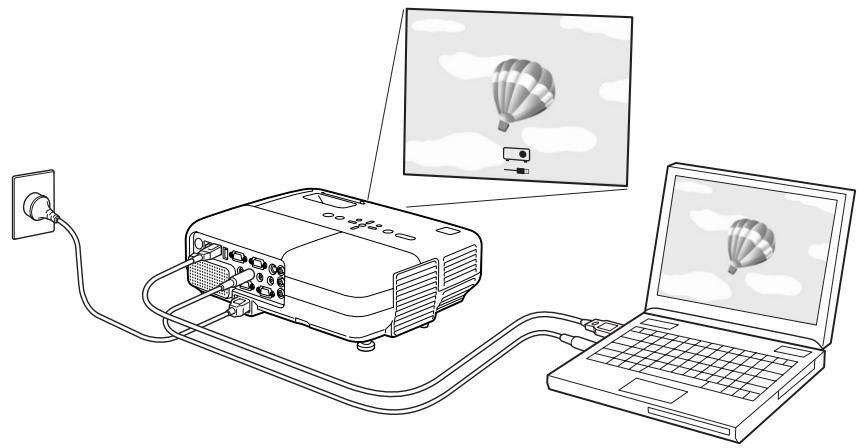

- Connexion d'un Ordinateur au projecteur via un réseau

Vous pouvez effectuer une projection en vous connectant à un système de réseau existant.

Vous pouvez organiser des réunions très efficaces en projetant à partir de plusieurs ordinateurs connectés à un réseau, sans devoir modifier le câblage.

- Connexion sans fil à un Ordinateur

Lorsque vous installez l'unité de réseau sans fil en option sur le projecteur, vous vous connecter sans fil à un Ordinateur.

• Méthode de connexion pour différents réseaux
  Vous pouvez connecter le projecteur à un réseau à l'aide des méthodes suivantes ; vous pouvez choisir celle qui convient le mieux à votre environnement. 🚫 Guide d'utilisation du projecteur

- Connexion avancée

Le mode Connexion avancée est une connexion de type infrastructure, qui permet de se connecter à un réseau existant.

- Connexion rapide

Le mode Connexion rapide est un mode de connexion qui ne peut être utilisé que si l'unité de réseau sans fil, en option, est installée.

Le mode Connexion rapide attribue temporairement le SSID du projecteur à l'ordinateur en mode ad hoc. Après la déconnexion, il rétablit les paramètres réseau de l'ordinateur.

- Connexions réseau en utilisant la Quick Wireless Connection USB Key Grâce à la Quick Wireless Connection USB Key en option, vous pouvez rapidement connecter un ordinateur au projecteur et lancer la projection.

Projection d'images JPEG sans connexion à un Ordinateur

Vous pouvez projeter un diaporama d'images JPEG stockées sur un périphérique USB, tel qu'un appareil photo numérique compatible USB, un disque dur ou une clé USB, en le connectant simplement au projecteur. Guide d'utilisation du projecteur

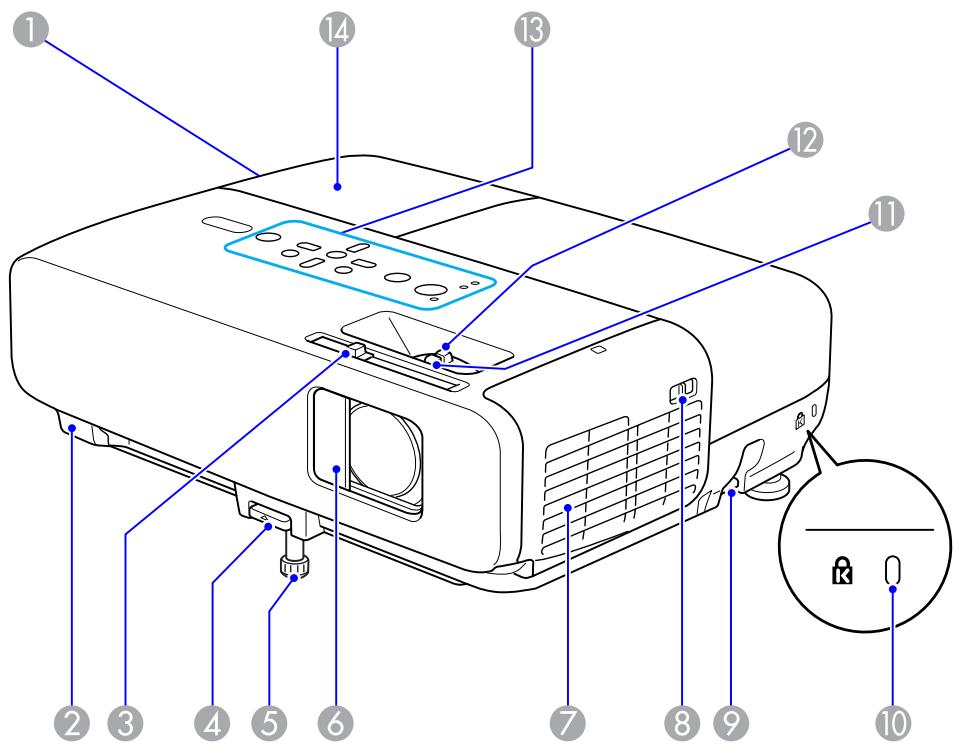

Avant/Dessus

Nom		Fonction
1	Grille de sortie d'air	Grille de ventilation permettant de refroidir l'intérieur du projecteur.
		AttentionNe placez pas à proximité de la Grille de sortie d'air des objets pouvant se gondoler ou être endommagés d'une autre manière à cause de la chaleur. De même, n'approchez pas votre visage ou vos mains de la grille de sortie d'air lorsque la projection est en cours.
2	Récepteur à distance	Reçoit les signaux de la télécommande. Guide de démarrage rapide
3	Bouton du volet de pause A/V	Faites glisser le bouton pour ouvrir et fermer le Bouton du volet de pause A/V.
4	Levier du réglage du pied	Tirez le Levier du réglage du pied pour déplier et replier le Pied avant réglable. Guide de démarrage rapide
5	Pied avant réglable	Se déplie de manière à ajuster la position des images projetées lorsque le projecteur est placé sur une surface telle qu'un bureau. Guide de démarrage rapide
6	Bouton du volet de pause A/V	Se ferme quand vous n'utilisez pas le projecteur, de manière à protéger l'objectif. En la fermant pendant la projection, vous pouvez masquer l'image et couper le son (Pause A/V). Guide de démarrage rapide , p.20
7	Grille d'entrée d'air (Filtre à air)	L'air utilisé pour refroidir l'intérieur du projecteur entre par cette ouverture. L'accumulation de poussière à cet endroit peut provoquer une élévation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Veillez à nettoyer régulièrement le Filtre à air. p.70, p.75

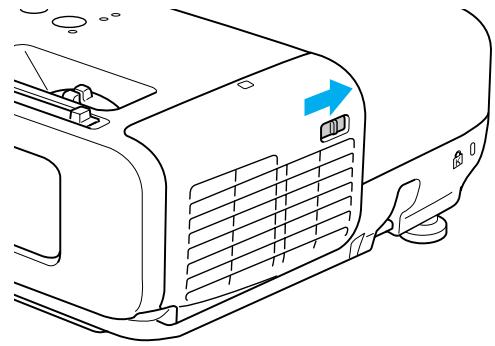

8	Bouton d'ouverture/fermeture du capot du filtre à air	Permet d'ouvrir et de fermer le capot du filtre à air. p.75Si l'unité réseau sans fil en option est installée, ouvrez ce capot.
9	Point d'installation pour câble de sécurité	Faites passer un câble de sécurité, disponible dans le commerce, et verrouillez-le. p.33
10	Fente pour système de sécurité	La Fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington. p.33
11	Bague de mise au point	Permet de régler la mise au point de l'image. Guide de démarrage rapide
12	Bague de zoom	Permet de régler la taille de l'image. Guide de démarrage rapide
13	Panneau de Configuration	p.13
14	Couvercle de la lampe	Ouvrez ce couvercle pour remplacer la Lampe du projecteur. p.72

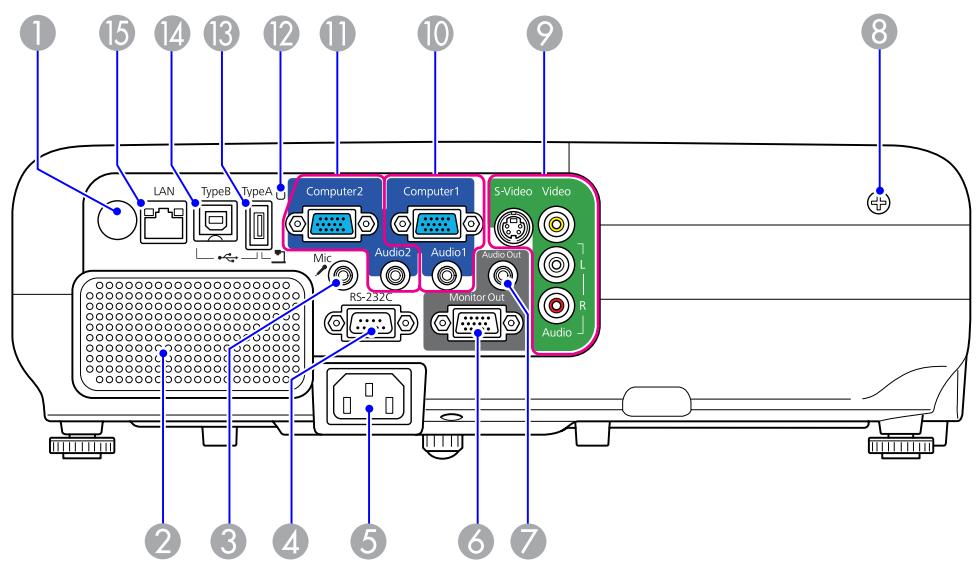

Arrière

1 15 14 13 12 11 10 9 8 LAN TypeB TypeA Computer2 Computer1 S-Video Video Audio2 Audio1 AudioOUT RS-232C Monitor Out Audio 2 3 4 5 6 7

Nom		Fonction
1	Récepteur à distance	Reçoit les signaux de la télécommande. Guide de démarrage rapide
2	Haut-parleur	Permet d'émettre le son provenant du port Mic Input et de l'image en cours de projection.
3	Port Mic Input (Mic)	Permet de brancher un microphone. p.92
4	Port RS-232C	Pour contrôler le projecteur depuis un Ordinateur, connectez-les ensemble à l'aide d'un câble RS-232C. Ce port est destiné à des fins de contrôle et ne doit normalement pas être utilisé. p.94
5	Prise d'alimentation	Permet de brancher le cordon d'alimentation. Guide de démarrage rapide
6	Port Monitor Out (Monitor Out) (EB-826W/825/85/84 uniquement)	Permet d'envoyer à un moniteur externe le signal d'image de l'ordinateur connecté au port d'entrée Computer1/2. Non disponible pour les signaux vidéo component ou les autres signaux envoyés à un port différent du port d'entrée Computer1/2. p.91
7	Port Sortie audio (Audio Out)(EB-826W/825/85/84 uniquement)	Envoie à un haut-parleur externe le son de l'image en cours de projection et provenant du port Mic Input. p.92
8	Vis de fixation du couvercle de la lampe	Vis destinée à fixer le Couvercle de la lampe. p.72
9	Port S-Veréo (S-Video)Port d'entrée Vidéo (Video)Port d'entrée audio L/R (Audio-L/R)	Pour les signaux S-Veréo provenant de sources vidéo.Pour les signaux vidéo composites provenant de sources vidéo.Se connecte au port Audio Out pour émettre le son provenant d'équipements connectés au port d'entrée S-video ou Video. Guide de démarrage rapide
10	Port Entrée Ordinateur1 (Computer1)Port Audio1 (Audio1)	Destiné aux signaux vidéo provenant d'un ordinateur et aux signaux vidéo Composantes provenant d'autres sources vidéo.Se connecte au port Audio Out pour émettre le son provenant d'équipements connectés au port d'entrée Computer1. Guide de démarrage rapide

Nom		Fonction
11	Port d'entréeOrdinateur2(Computer2)Port Audio2 (Audio2)	Destiné aux signaux vidéo provenant d'un ordinateur et aux signaux vidéo Composantes provenant d'autres sources vidéo.Se connecte au port Audio Out pour émettre le son provenant d'équipements connectés au port d'entrée Computer2. En outre, connectez la source audio au port Audio2 si vous voulez émettre du son à partir des sources suivantes.- USB : Pour la lecture d'un diaporama à partir d'un périphérique de stockage USB connecté au port USB (TypeA), ou en cas de projection à partir de la caméra pour documents en option- USB Display- LANGuide de démarrage rapide
12	Témoin USB(EB-826W/825/824/85 uniquement)	Le témoin indique l'état des périphériques USB connectés au port USB, à savoir : (TypeA).Éteint : aucun périphérique USB n'est connecté.Témoin orange allumé : un périphérique USB est connecté.Témoin vert allumé : un périphérique USB fonctionne.Témoin rouge allumé : erreur
13	Port USB (TypeA)(EB-826W/825/824/85 uniquement)	Projette un Diaporama d'images JPEG lorsqu'une clé USB ou un appareil photo numérique est connecté au port compatible USB.Guide d'utilisation du projecteurS'utilise également lorsque la caméra pour documents en option est connectée.
14	Port USB (TypeB)	Si vous connectez le projecteur à un ordinateur à l'aide du Câble USB fourni, l'image de l'ordinateur sera projetée.p.86Ce port permet également d'établir une connexion à un ordinateur à l'aide du Câble USB fourni afin d'employer la fonction de souris sans fil.p.28
15	Port LAN(EB-826W/825/85/84 uniquement)	Permet de brancher un câble LAN en vue de la connexion à un réseau. p.89

Dessous

Nom		Fonction
1	Points d'installation de la fixation de plafond (3 points)	Pour suspendre le projecteur au plafond, installez la Fixation de plafond en option ici. p.69, p.78
2	Pied arrière	En cas d'installation sur un bureau, tournez ce pied pour le déplier et repliez-le pour ajuster l'inclinaison horizontale. Guide de démarrage rapide

Panneau de configuration

Nom		Fonction
1	Témoins d'état	La couleur des témoins et leur état (clignotants ou allumés) indiquent l'état du projecteur. p.57
2	Bouton [⏻]	Permet d'allumer ou d'éteindre le projecteur. Guide de démarrage rapide
3	Bouton [Source Search]	Passe à la source d'entrée suivante connectée au projecteur et qui envoie une image. p.17
4	Bouton [Enter]	Si vous appuyez sur ce bouton pendant la projection d'images provenant d'un ordinateur, l'appareil procède au réglage automatique de l'Alignement, de la Sync. et de la Position, de manière à projeter une image optimale. Si un Menu de configuration ou un écran d'Aide. est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant. p.35

Nom		Fonction
5	Bouton [ˈʌŋ]	Permet de corriger la distorsion trapézoïdale (Keystone). Cependant, dans les cas suivants, ces boutons n'ont que les fonctions [ ▲ ] et [ ▼ ].- lorsque l'image projetée est envoyée via une connexion Réseau ;- lorsque la fonction Diaporama est utilisée pour la projection ;Si vous appuyez sur l'un de ces boutons alors qu'un Menu de configuration ou d'Aide. est affiché, il sélectionne un élément de menu ou une valeur de réglage. ➕ Guide de démarrage rapide , p.35
6	Bouton [Help]	Affiche et masque l'écran d'Aide., qui indique comment résoudre d'éventuels problèmes. ➕ p.55
7	Bouton [Return]	Arrête la fonction en cours.Si vous appuyez sur ce bouton alors qu'un menu de configuration est affiché, vous revenez au niveau de menu précédent. ➕ p.35
8	Bouton [◀][◀◀]	Permet de régler le volume. Si vous appuyez sur l'un de ces boutons alors qu'un Menu de configuration ou d'Aide. est affiché, ce bouton a uniquement les fonctions [ ◀ ] et [ ▶ ], qui sélectionnent les éléments de menu et les valeurs de réglage. ➕ Guide de démarrage rapide , p.35
9	Bouton [Menu]	Permet d'afficher et de fermer le Menu de configuration. ➕ p.35

Télécommande

1 2 3 4 5 6 7 8 9 10 11 12 13 EPSON Search Computer Video USB LAN Source A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up Pointer Help 7 8 9 ? Page E-Zoom Volume 0 Down Enter Esc

Nom		Fonction
1	Bouton [⏻]	Permet d'allumer ou d'éteindre le projecteur. ➔ Guide de démarrage rapide
2	Bouton [Computer]	À chaque pression sur ce bouton, l'image bascule entre le port d'entrée Computer1 et le port d'entrée Computer2. ➔ p.18
3	Bouton [Video]	À chaque pression sur ce bouton, l'image bascule entre le port d'entrée Video et le port d'entrée S-video. ➔ p.18
4	Pavé numérique	Utilisés lorsque vous entrez un mot de passe. ➔ p.30
5	Bouton [A/V Mute]	Active ou désactive l'audio et la vidéo. ➔ p.20
6	Bouton [Freeze]	Active ou désactive le gel de l'image. ➔ p.21
7	Bouton [Auto]	Si vous appuyez sur ce bouton pendant la projection d'images provenant d'un ordinateur, l'appareil procède au réglage automatique de l'Alignement, de la Sync. et de la Position, de manière à projeter une image optimale.
8	Bouton [Aspect]	Le Rapport L/H change à chaque pression sur ce bouton. ➔ p.21

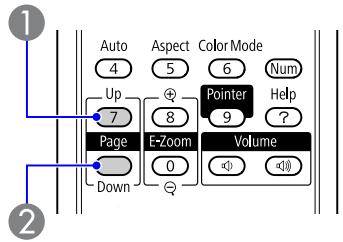

9	Boutons [Page] (Up) (Down)	Correspond à la touche Page préc./suiv. en cas d'utilisation de la fonction de Souris Sans Fil ou de projection d'un fichier PowerPoint ou d'un scénario en utilisant la Source LAN. La source LAN n'est disponible que sur le modèle EB-826W/825. ➔ p.28, Guide d'utilisation du projecteur
10	Boutons [E-Zoom] (⊕)(⊖)	(⊕) Agrandit l'image sans modifier la taille de la projection. Réduit les parties des images qui ont été agrandies à l'aide du bouton (⊖) [⊕]. ➔ p.27
11	Bouton [Menu]	Permet d'afficher et de fermer le Menu de configuration. ➔ p.35
12	Boutons [▲][▼][◀][▶]	Si vous appuyez sur ce bouton alors qu'un Menu de configuration ou d'Aide. est affiché, il sélectionne un élément de menu ou une valeur de réglage. p.35,p.55Dans la fonction Souris Sans Fil, le pointeur de souris se déplace dans la direction dans laquelle le bouton est poussé.p.28
13	Bouton [Enter]	Si un Menu de configuration ou un écran d'Aide. est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant. p.35, p.55Fait office de bouton gauche de la souris en cas d'utilisation de la fonction de Souris Sans Fil.p.28
14	Bouton [Return]	Arrête la fonction en cours. Si vous appuyez sur ce bouton alors qu'un Menu de configuration est affiché, vous revenez au niveau précédent. p.35, p.55Fait office de bouton droit de la souris en cas d'utilisation de la fonction de Souris Sans Fil.p.28
15	Boutons [Volume] (◀)(◀)	(◀) Réduit le Volume.(◀) Augmente le Volume.Guide de démarrage rapide
16	Bouton [Pointer]	Permet d'activer le Pointeur à l'écran. p.26
17	Bouton [Help]	Affiche et masque l'écran d'Aide., qui indique comment résoudre d'éventuels problèmes. p.55
18	Bouton [Color Mode]	Chaque pression sur le bouton entraîne un changement du Mode couleurs. p.19
19	Bouton [Num]	Utilisé lorsque vous entrez un Mot de passe. p.30
20	Bouton [User]	Vous pouvez attribuer à ce bouton une commande fréquemment utilisée parmi les six commandes disponibles du Menu de configuration. Une pression sur ce bouton permet d'accéder à la fenêtre de sélection/ réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. p.38Le réglage attribué par défaut est Réglage luminosité.

Nom		Fonction
21	Bouton [USB]	Chaque pression sur ce bouton permet de passer à l'image des équipements connectés au port USB Display/USB (TypeA). Le passage à USB Display n'est possible que sur le modèle EB-84. p.18
22	Bouton [LAN]	Passe à l'image EMP NS Connection. (EB-826W/825/85 uniquement) p.18Si vous utilisez le modèle EB-824/84, ce bouton est sans effet.
23	Bouton [Search]	Passe à la source d'entrée suivante connectée au projecteur et qui envoie une image. p.17
24	Émetteur de signaux lumineux	Envoie les signaux de la télécommande.

Fonctions Utiles

Ce chapitre fournit des conseils utiles pour la réalisation de présentations et présente les fonctions de Sécurité.

Vous pouvez modifier l'image projetée des deux façons suivantes :

- Modification à l'aide de la fonction Recherche de source.

Le projecteur détecte automatiquement les signaux reçus depuis les appareils connectés et projette l'image entrante.

- Passe à l'image cible.

Vous pouvez utiliser les boutons de la Télécommande pour modifier le port d'entrée cible.

Détection Automatique du Signal en Entrée et Modification de l'Image Projetée (Recherche de Source)

Vous pouvez choisir rapidement l'image à projeter, car les ports d'entrée qui n'envoient pas de signal d'image sont ignorés lorsque vous changez de source à l'aide du bouton [Source Search].

1 Computer1
2 Computer2
3 S-video

4 Video
5 USB Display
6 USB : Si l'image provient d'un périphérique connecté au port USB (TypeA).
7 LAN : Lorsque le projecteur est connecté à un ordinateur via un réseau et que des images de EMP NS Connection sont projetées.

Ignoré si aucun signal d'image n'est reçu en entrée.

Seul le modèle EB-826W/825/824/85 peut passer en mode USB.

Seul le modèle EB-826W/825/85 peut passer en mode LAN.

Procédure

Lorsque votre équipement vidéo est connecté, lancez la lecture avant d'entamer la recherche de source.

Utilisation de la Télécommande

Utilisation du Panneau de configuration

Source Search Menu Lamp Temp Enter

Lorsque plusieurs appareils sont connectés, appuyez sur le bouton [Source Search] autant de fois que nécessaire pour projeter l'image désirée.

L'écran suivant, qui présente l'état des signaux d'image, est affiché lorsque seule l'image actuellement projetée est disponible, ou lorsqu'aucun signal d'image n'est trouvé. Vous pouvez sélectionner le port d'entrée auquel est connecté l'équipement que vous voulez utiliser. L'écran se ferme après environ 10 secondes d'inactivité.

[Recherche de source] Etat du signal Ordinateur1 Off Ordinateur2 Off S-Veréo Off Vidéo Off USB Display Off USB Off LAN Off • Entrez un signal image. • La source est sélectionnable à l'aide de . [◆] :Sélection [Enter] :Entrée [Esc] :Quitter

USB n'est affiché que pour le modèle EB-826W/825/824/85. LAN n'est affiché que pour le modèle EB-826W/825/85.

Passage à l'Image cible à l'aide de la Télécommande

Vous pouvez accéder directement à la source désirée en appuyant sur les boutons suivants de la Télécommande.

Télécommande Search Computer Video USB LAN Source

À chaque pression sur ce bouton, l'image bascule entre le port d'entrée Computer1 et le port d'entrée Computer2.
② À chaque pression sur ce bouton, l'image bascule entre le port d'entrée Video et le port d'entrée S-video.
③ Chaque pression sur ce bouton permet de passer à l'image des équipements connectés au port USB Display/USB (TypeA). Le passage à USB Display n'est possible que sur le modèle EB-84.
4 Lorsque le projecteur est connecté à un ordinateur via un réseau, vous pouvez passer aux images projetées depuis EMP NS Connection. (EB-826W/825/85 uniquement) Si vous utilisez le modèle EB-824/84, ce bouton est sans effet.

Sélection de la Qualité de Projection (Sélection du Mode couleurs)

Vous pouvez obtenir aisément une qualité d'image optimale en choisissant le réglage correspondant le mieux à l'Environnement dans lequel la projection est effectuée. La luminosité de l'image varie en fonction du mode sélectionné.

Mode	Application
Dynamique	Ce mode est idéal en cas d’utilisation dans un local éclairé. C’est le mode le plus clair. Il reproduit parfaitement les tons sombres.Si vous craignez que l'image projetée ne subisse des retards alors que vous utilisez un jeu où la vitesse est essentielle, désactivez l’optionProgressifdans le menu de configuration. p.37
Présentation	Ce mode est idéal pour effectuer une présentation en couleur dans un local éclairé.
Théâtre	Idéal pour la projection d’un film dans un local sombre. Donne aux images une teinte naturelle.
Photo	(Lorsqu’une image d’ordinateur est reçue en entrée et que la source est USB ou LAN.)Idéal pour la projection d’images fixes, comme des photos, dans un local éclairé. Les images sont vives et leur contraste accentué.
Sports	(Pour la projection d’images provenant d’une source Vidéo component, S-Viséo ou Vidéo Composite.)Idéal pour regarder une émission de télévision dans un local éclairé. Les images sont vives et très réalistes.
sRGB	Idéal pour les images conformes à la norme en matière de couleurs sRGB.
Tableau noir	Même si vous projetez sur un Tableau noir (ou vert), ce réglage donne aux images une teinte naturelle, comme si elles étaient projetées sur un écran.

Mode	Application
Tableau blanc	Ce mode est idéal pour effectuer une présentation en noir et blanc dans un local éclairé.

Procédure

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up 🔒 Power Help 7 8 ? ? Page E-Zo Volume 0 <10> Down 🔒

À chaque pression sur le bouton, le Mode couleurs change et son nom s'affiche à l'écran.

Si vous appuyez sur le bouton alors que le nom d'un Mode couleurs est affiché, l'appareil passe au Mode couleurs suivant.

Le mode couleurs peut également être défini à l'aide de la section Mode couleurs du menu Image, dans le Menu de configuration.

p.36

Réglage de l'Iris Auto

En réglant automatiquement la luminance par rapport à la luminosité de l'image affichée, il vous permet de profiter d'images riches et profondes.

Procédure

Appuyez sur le bouton [Menu] et sélectionnez Image - Iris auto dans le Menu de configuration. 🔒 "Utilisation du Menu de Configuration"

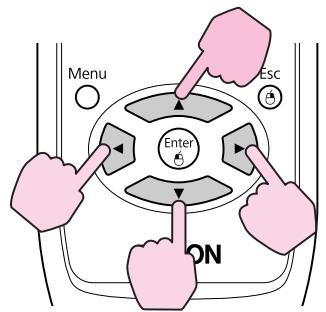

Utilisation de la Télécommande

Menu Enter Esc EPSON

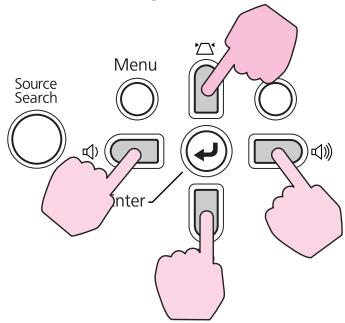

Utilisation du Panneau de configuration

Source Search Menu Esc

Sélectionnez On.

Le réglage est conservé pour chaque Mode couleurs.

Appuyez sur le bouton [Menu] pour fermer le Menu de configuration.

La fonction Iris auto peut être réglée uniquement lorsque le Mode couleurs est Dynamique ou Théâtre.

Gel Momentané de l'Image et du Son (Pause A/V)

Cette fonction vous permet d'attirer l'attention du public sur votre commentaire, mais aussi de masquer certaines opérations telles que le changement de fichiers dans le cas d'une présentation à partir d'un ordinateur.

Chaque pression sur le bouton, ainsi que chaque ouverture/fermeture du volet de pause A/V, active ou désactive la fonction Pause A/V.

• Si vous utilisez cette fonction pendant la projection d'images animées, les images et le son sont toujours lus par la source, et il est impossible de revenir à l'endroit où vous aviez activé la fonction Pause A/V.
• Vous pouvez choisir d'afficher un écran Noir ou Bleu, ou un Logo, lorsque la fonction Pause A/V est activée. Pour effectuer la sélection, utilisez la section Avancé - Affichage - Pause A/V du menu de configuration. p.40
• Lorsque le Bouton du volet de pause A/V est fermé, ou après environ 30 minutes d'inactivité, le Mode veille est activé et l'appareil est automatiquement mis hors tension. Si vous ne voulez pas que le Mode veille soit activé, modifiez le réglage Minut cache objectif sur Off dans la section Fonctionnement du menu Avancé. p.40

Arrêt sur Image (Gel)

Lorsque l'image animée est gelée, elle est toujours projetée, ce qui vous permet de projeter une séquence animée image par image, comme s'il s'agissait d'une séquence de photos. Vous pouvez en outre effectuer des opérations telles qu'un changement de fichiers, lors d'une projection à partir d'un ordinateur, sans projeter d'image si vous activez la fonction Gel au préalable.

Procédure

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 6 Num Up Pointer Help 7 9 ? Page E-Zoom Volume 0 ① ②③ Down

Chaque pression sur le bouton active ou désactive la fonction Gel.

• La lecture audio n'est pas interrompue.
• La source de l'image continue d'être projetée, même si l'image animée est gelée à l'écran ; il est donc impossible de reprendre la projection à l'endroit où vous l'avez interrompue.
• Si vous appuyez sur le bouton [Freeze] alors que le Menu de configuration ou un écran d'Aide. est affiché, celui-ci disparaît de l'écran.
• La fonction Gel peut fonctionner en combinaison avec la fonction E-Zoom.

Modification du Rapport L/H

Lorsqu'une source vidéo est connectée, les images enregistrées en format vidéo numérique ou sur DVD peuvent être affichées en format d'écran large 16:9. Pour ce faire, vous devez modifier le Rapport L/H.

Modifiez également le Rapport L/H lorsque vous projetez des images d'ordinateur en mode plein écran.

Les méthodes de modification et les Aspect disponibles sont les suivants :

Méthodes de modification

Procédure

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up Pointer Help 7 9 ? Page Volume Down 🔍 🔍 🔍

À chaque pression sur le bouton, le Aspect change et son nom s'affiche à l'écran.

Si vous appuyez sur le bouton alors que le nom d'un Aspect est affiché, l'appareil passe au rapport suivant.

Le rapport L/H peut également être défini à l'aide de la section Aspect du menu Signal, dans le Menu de configuration. p.37

Modification de l'Aspect pour les images provenant d'équipements vidéo

EB-825/824/85/84

Chaque pression sur le bouton permet de basculer entre les modes 4:3 et 16:9.

4:3 16:9

EB-826W

À chaque pression sur le bouton, l'ordre change comme suit : Normal, 16:9, Complet, Zoom et Direct.

Modification de l'Aspect pour les images d'ordinateurs (EB-825/824/85/84)

Vous pouvez modifier l'Aspect comme suit :

Réglages	Fonctionnement	Exemple de projection
Normal	Projection en mode plein écran, en conservant le Aspect de l'image en entrée.
4:3	Projette en plein écran avec un Aspect de 4:3. Ce mode est idéal pour la projection d'images avec un Aspect de 5:4 (1280x1024) par rapport à la taille de projection complète.	Si un signal 1280x1024 est reçu →
16:9	Projette en Aspect 16:9. Ce mode est idéal pour la projection en mode plein écran, si vous employez un écran 16:9.	Si un signal 1280x1024 est reçu →

Si des parties de l'image sont manquantes, choisissez Large ou Normal dans la section Résolution du Menu de configuration, en fonction du format de l'écran de l'Ordinateur. p.37

Modification de l'Aspect pour les images d'ordinateurs (EB-826W)

Vous pouvez modifier l'Aspect comme suit. Le modèle EB-826W dispose d'une résolution WXGA 1280x800 (Rapport L/H 16:10). Si vous projetez sur un écran 16:9, réglez le Aspect sur 16:9.

Réglages	Fonctionnement	Exemple de projection
Normal	Projection en mode plein écran, en conservant le Aspect de l'image en entrée.	Si un signal 1024x768 est reçu →
16:9	Projette en plein écran avec un Aspect de 16:9.	Si un signal 1024x768 est reçu → ;
Complet	Projection en plein écran.	Si un signal 1024x768 est reçu →
Zoom	Projette l'image reçue telle quelle, selon le rapport L/H de la direction latérale. Les parties au-delà de la taille de projection ne sont pas projetées.	Si un signal 1024x768 est reçu →
Réglages	Fonctionnement	Exemple de projection
Direct	Projette selon la résolution de l'image reçue, qui est placée au centre de l'écran. Ce mode est idéal pour afficher des images nettes.Si la résolution de l'image est supérieure à 1280x800, les bords de l'image ne sont pas projetés.	Si un signal 800x600 est reçu	Si un signal 1400x1050 est reçu

Si des parties de l'image sont manquantes, choisissez Large ou Normal dans la section Résolution du Menu de configuration, en fonction du format de l'écran de l'Ordinateur. p.37

Fonction Pointeur (Pointeur)

Cette fonction vous permet de déplacer un Pointeur sur l'image projetée, de manière à attirer l'attention sur un élément.

Procédure

Affichez le Pointeur.

Télécommande A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up 7 8 9 Pointer Help ? Page E-Zoom Volume 0 Down

À chaque fois que vous appuyez sur le bouton, le pointeur s'affiche ou disparaît.

Déplacez le Pointeur ( ).

Télécommande Menu Esc Enter ON 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000 5100 5200 5300 5400 5500 5600 5700 5800 5900 6000 6100 6200 6300 6400 6500 6600 6700 6800 6900 7000 7100 7200 7300 7400 7500 7600 7700 7800 7900 8000 8100 8200 8300 8400 8500 8600 8700 8800 8900 9000 9100 9200 9300 9400 9500 9600 9700 9800 9900 100

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [◀▶], [◀▶], [◀] et [▶] adjacents, vous pouvez déplacer le pointeur en diagonale en plus des directions haut/bas et gauche/droite.

Vous pouvez choisir trois types différents d'icône pour le Pointeur (↗, ✉ ou ▲) via la commande Réglage - Forme de pointeur du Menu de configuration.

p.38

Agrandissement d'une Partie de l'Image (E-Zoom)

Cette fonction vous permet d'agrandir une image, par exemple un graphique ou un tableau, de manière à mieux en voir les détails.

Démarrez la fonction E-Zoom.

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up ④ Pointer Help 7 8 9 ? Page E-Form Volume Dow ① ②

Déplacez la (☐) sur la partie de l'image à agrandir.

Télécommande

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [◀▶], [◀▼], [◀] et [▶] adjacents, vous pouvez déplacer le pointeur en diagonale en plus des directions haut/bas et gauche/droite.

Effectuez l'agrandissement.

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up ④ Pointer Help 7 8 9 ? Page E-Form Volume Dow ① ②

Chaque pression sur le bouton provoque l'agrandissement de la zone sélectionnée. Vous pouvez effectuer un agrandissement rapide en maintenant le bouton enfoncé.

Vous pouvez réduire l'image agrandie en appuyant sur le bouton [⊖].

Appuyez sur le bouton [Return] pour annuler.

• Le taux d'agrandissement est affiché à l'écran. La zone sélectionnée peut être agrandie de 1 à 4 fois, en 25 incréments.
• Appuyez sur les boutons [◀▶], [◀▼], [◀] ou [▶] pour faire défiler l'image.
• Si la fonction E-Zoom est sélectionnée, les fonctions Progressif et Réduction bruit sont annulées.

Utilisation du Pointeur de Souris à l'Aaide de la Télécommande (Souris Sans Fil)

Pour activer la fonction Souris Sans Fil, réglez le mode USB Type B sur Souris Sans Fil dans la section Avancé du menu de configuration. Par défaut, le mode USB Type B est réglé sur USB Display. Modifiez ce réglage à l'avance. p.40

Lorsque le port USB d'un Ordinateur et le port USB TypeB à l'arrière du projecteur sont connectés au moyen du Câble USB fourni, vous pouvez utiliser la Télécommande du projecteur comme une Souris Sans Fil, afin de commander le pointeur de la souris de l'Ordinateur.

Systèmes d'exploitation compatibles

Windows : 98/98SE/2000/Me/XP Home Edition/

XP Professional/Vista Home Basic/Vista Home Premium/

Vista Business/Vista Enterprise/Vista Ultimate

Macintosh : Mac OS X 10.3 à 10.5

• Il peut s'avérer impossible d'utiliser la fonction Souris Sans Fil avec certaines versions des systèmes d'exploitation Windows et Macintosh.
• Il se peut que certains paramètres de l'ordinateur doivent être modifiés pour que la fonction de souris sans fil puisse être utilisée. Reportez-vous à la documentation de l'Ordinateur pour plus d'informations.

Lorsque la connexion a été établie, le pointeur de la souris peut être utilisé comme suit.

Déplacement du pointeur de la souris

Clic de gauche : Appuyez sur le bouton Enter.

Clic de droite : Appuyez sur le bouton Return.

Double clic : Appuyez deux fois rapidement.

Glisser-déplacer

Menu Enter SON Esc

: Maintenez ce bouton enfoncé

1. Tout en maintenant le bouton [Enter] enfoncé, appuyez sur le bouton [◀▶], [◀▶], [◀▶] ou [▶▶].

2. Relâchez le bouton [Enter] quand vous vous trouvez à l'endroit désiré.

Basculement entre écrans PowerPoint

Cette fonctionnalité peut s'avérer utile pour afficher la diapositive précédente ou la suivante dans un diaporama PowerPoint.

Auto Aspect Color Mode 4 5 6 Num Up 7 8 Pointer Help Page E-Zoom Volume Down 0 🔍 🔍 🔍

1 Vers la diapositive précédente

② Vers la diapositive suivante

• Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [▲], [▼], [◀] et [▶] adjacents, vous pouvez déplacer le pointeur en diagonale en plus des directions haut/bas et gauche/droite.
• Si les boutons de la souris sont inversés sur l'Ordinateur, le fonctionnement des boutons de la Télécommande sera lui aussi inversé.

• La fonction Souris Sans Fil ne peut pas être utilisée en même temps que les fonctionnalités suivantes :

• Lorsque le Menu de configuration est affiché

• Lorsqu'un menu d'Aide. est affiché
• Lorsque la fonction E-Zoom est utilisée
• Pendant la capture d'un Logo d'utilisateur
• Lorsque la fonction Pointeur est utilisée
• Pendant le réglage du Volume
• Lorsque la fonction USB Display est utilisée
• Lorsqu'une Mire est affichée
• Lorsque le Mode couleurs est en cours de réglage
• Lorsque le nom de la source est affiché

Ce projecteur possède les fonctions de sécurité améliorées suivantes :

• Mot de passe protégé
  Vous pouvez restreindre le nombre de personnes pouvant utiliser le projecteur.
• Blocage fonctionne.
  Vous pouvez interdire aux personnes non autorisées de modifier les réglages du projecteur. 📄 p.32
• Systèmes de sécurité
  Ce projecteur est équipé de divers systèmes antivol. p.33

Gestion des Utilisateurs (Mot de Passe Protégé)

Lorsque la fonction Mot de passe protégé est activée, les personnes qui ignorent le Mot de passe ne peuvent pas utiliser le projecteur pour projeter des images, même s'il est allumé. En outre, le logo de l'utilisateur qui s'affiche quand vous allumez le projecteur ne peut pas être modifié. Ce principe fait office de protection antivol, puisque le projecteur ne peut pas être utilisé s'il est volé. Au moment de l'achat, la fonction Mot de passe protégé n'est pas activée.

Modes de la fonction Mot de passe protégé

La fonction Mot de passe protégé comprend les trois modes suivants, qui peuvent être activés en fonction de la manière dont le projecteur est utilisé :

1. Protec. démarrage

Lorsque le mode Protec. démarrage est On, vous devez entrer un Mot de passe prédéfini lorsque le projecteur a été connecté et allumé (c'est également le cas pour Aliment. Directe). Si le Mot de passe entré n'est pas correct, la projection ne démarre pas.

2. Protec. logo utilis.

Ce mode interdit aux utilisateurs non autorisés de modifier le Logo d'utilisateur enregistré, défini par le propriétaire du projecteur. Si le mode Protec. logo utilis. est On, les modifications de réglages suivants pour le Logo d'utilisateur sont interdites :

• Capture d'un Logo d'utilisateur
- Réglages Afficher le fond, Ecran démarrage et Pause A/V de la section Affichage du Menu de configuration.

3. Réseau protégé (EB-826W/825/85/84 uniquement)

Si le mode Réseau protégé est On, il est impossible de modifier les réglages de la section Réseau du Menu de configuration.

Réglage de la fonction Mot de passe protégé

Procédez comme suit pour régler la fonction Mot de passe protégé :

Procédure

Pendant la projection, maintenez le bouton [Freeze] enfoncé pendant environ cinq secondes.

Le menu Mot de passe protégé s'affiche.

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 6 Num Up Pointer Help 7 9 ? Page E-Zoom Volume 0 Down 🔒

[Mot de passe protégé] Protec. démarrage Off Protec. logo utilis. Off Réseau protégé Off Mot de passe [◆] :Sélection [Enter] :Entrée [Menu]:Quitter

- Si la fonction Mot de passe protégé est déjà activée, vous êtes invité à entrer le Mot de passe.

Si le Mot de passe entré est correct, le menu Mot de passe protégé s'affiche. 📄 "Saisie du Mot de passe" p.31

- Lorsque le Mot de passe a été défini, apposez l'Autocollant Mot de passe protégé sur le projecteur, à un endroit bien visible, de manière à découvrir toute tentative de vol.

Activez le mode Protec. démarrage.

(1) Choisissez Protec. démarrage puis appuyez sur le bouton [Enter].
(2) Choisissez On puis appuyez sur le bouton [Enter].
(3) Appuyez sur le bouton [Return].

Activez le mode Protec. logo utilis..

(1) Choisissez Protec. logo utilis. puis appuyez sur le bouton [Enter].
(2) Choisissez On puis appuyez sur le bouton [Enter].
(3) Appuyez sur le bouton [Return].

Activez le mode Réseau protégé. (EB-826W/825/85/84 uniquement)

(1) Choisissez Réseau protégé puis appuyez sur le bouton [Enter].
(2) Choisissez On puis appuyez sur le bouton [Enter].
(3) Appuyez sur le bouton [Return].

Définissez le Mot de passe.

(1) Choisissez Mot de passe puis appuyez sur le bouton [Enter].
(2) Le message Changer le mot de passe ? s'affiche. Choisissez Oui puis appuyez sur le bouton [Enter]. Le Mot de passe par défaut est « 0000 ». Remplacez-le par le Mot de passe de votre choix. Si vous choisissez Non, l'écran de l'étape 1 s'affiche à nouveau.
(3) Tout en maintenant le bouton [Num] enfoncé, entrez un nombre à quatre chiffres à l'aide du pavé numérique. Le numéro s'affiche sous la forme « * * * * ». Lorsque vous entrez le quatrième chiffre, l'écran de confirmation s'affiche.

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mod 4 5 6 Up 7 8 Page E-Zoom 9 Down 0 Volume Nun Help ?

(4) Entrez à nouveau le Mot de passe.

Le message Mot de passe accepté. s'affiche.

Si vous entrez un Mot de passe incorrect, un message vous invite à l'entrer de nouveau.

Saisie du Mot de passe

Lorsque l'écran de saisie du Mot de passe s'affiche, utilisez le pavé numérique de la Télécommande pour entrer le Mot de passe.

Procédure

Tout en maintenant le bouton [Num] enfoncé, entrez le Mot de passe en appuyant sur les touches du pavé numérique.

Si vous entrez le Mot de passe correct, la projection débute.

Attention

• Si vous entrez un Mot de passe incorrect trois fois de suite, le message Le projecteur est verrouillé. s'affiche pendant environ cinq minutes, après quoi le projecteur passe en mode attente. Dans une telle situation, débranchez le cordon d'alimentation de la prise secteur puis rebranchez-le et rallumez le projecteur. Le projecteur affiche de nouveau l'écran de saisie du Mot de passe, de manière à vous permettre d'entrer le Mot de passe correct.
• Si vous avez oublié le mot de passe, notez le numéro « Code de requête : xxxxx » qui s'affiche à l'écran, puis contactez le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service.
  Liste des contacts pour projecteurs Epson
• Si vous répétez l'opération ci-dessus et entrez un Mot de passe incorrect trente fois de suite, le message suivant s'affiche et le projecteur n'accepte plus de saisie de Mot de passe : Le projecteur est verrouillé. Contactez Epson comme indiqué dans la documentation. 📄 Liste des contacts pour projecteurs Epson

Verrouillage des touches de Fonctionnement (Blocage Fonctionne.)

Utilisez l'une des fonctions suivantes pour verrouiller les boutons du Panneau de configuration :

- Verrouill.compl.

Tous les boutons du Panneau de configuration sont verrouillés. Il est impossible d'effectuer la moindre action depuis le Panneau de configuration, y compris allumer ou éteindre l'appareil.

- Verrou. partiel

Tous les boutons du Panneau de configuration sont verrouillés, à l'exception du bouton [⏻].

Cette fonction est utile, par exemple lors de manifestations pendant lesquelles seule la projection est effectuée avec toutes les touches inopérantes, ou dans des endroits tels que des écoles dans lesquelles on veut limiter le nombre de touches utilisables. Le projecteur peut toujours être utilisé à l'aide de la Télécommande.

Procédure

Pendant la projection, appuyez sur le bouton [Menu] puis choisissez Réglage - Blocage fonctionne. dans le Menu de configuration. 📄 "Utilisation du Menu de Configuration" p.35

Utilisation de la Télécommande

Menu Enter Esc EPSON

Utilisation du Panneau de configuration

Source Search Menu Esc

Image Signal Réglage Avancé Réseau Information Réinit. Keystone 0 Keystone auto. Off Blocage fonctionne. Off Forme de pointeur Pointeur 1 Réglage luminosité Bas Volume 0 Volume entrée micro 0 Récepteur à distance Avant/Arrière Bouton utilisateur Réglage lumino... Mire Réinit.

[Esc]:Retour [◆]:Sélec. [Enter]:Entrée [Menu]:Quitt.

Sélectionnez Verrouill.compl. ou Verrou. partiel.

[Blocage fonctionne.] Retour [Verrou. complet] [Verrou. partiel] [Off] [Esc]:Retour [◆]:Sélection [Enter]:Valider [Menu]:Quitter

Choisissez Oui lorsque le message de confirmation s'affiche.

Les boutons du Panneau de configuration sont bloqués conformément au réglage choisi.

Vous pouvez annuler le blocage du Panneau de configuration des deux manières suivantes :

• Sur la Télécommande, choisissez Off dans la section Réglage - Blocage fonctionne. du Menu de configuration.
• Maintenez le bouton [Enter] du Panneau de configuration pendant sept secondes. Un message s'affiche et le blocage est annulé.

Systèmes de Sécurité

Comme le projecteur est souvent installé sur une fixation de plafond et laissé sans surveillance dans le local de projection, il a été doté des dispositifs de sécurité suivants, destinés à empêcher son vol.

- Fente pour système de sécurité La Fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington. Vous trouverez plus d'informations au sujet du système Microsaver Security System sur la page d'accueil de Kensington, à l'adresse http://www.kensington.com/.

- Point d'installation pour câble de sécurité Un câble antivol, disponible dans le commerce, peut être glissé dans le point d'installation de manière à fixer le projecteur à un meuble ou une colonne.

Installation du câble antivol

Insérez un câble antivol dans le trou d'installation.

Consultez la documentation du câble antivol pour savoir comment le verrouiller.

Ce chapitre explique comment utiliser le Menu de configuration et ses fonctions.

[Esc]: Return [◆]: Select [Enter]: Enter [Menu]: Exit
[Esc]:Return [◆]:Select [Enter]:Set [Menu]:Exit

Menu Image

Les éléments qui peuvent être réglés varient en fonction du signal d'image et de la source actuellement projetés, comme le montrent les illustrations suivantes. Les détails des réglages sont mémorisés pour chaque signal d'image et chaque source.

Selon le modèle utilisé, certaines sources d'entrée ne sont pas prises en charge. ⚙ p.17

Signal d'ordinateur/USB /USB Display/LAN

Image Signal Réglage Avancé Réseau Information Réinit. Mode couleurs Présentation Luminosité 0 Contraste 0 Netteté 0 Réglage couleur Iris auto Off Réinit. [◆] :Sélection [Enter] :Entrée [Menu]:Quitter

Vidéo component ▶/Vidéo Composite ▶/S-video ▶

Image Signal Réglage Avancé Réseau Information Réinit. Mode couleurs Sports Luminosité 0 Contraste 0 Intensité couleur 0 Nuance 0 Netteté 0 Réglage couleur Iris auto Off Réinit. [◆]:Sélection [Enter]:Entrée [Menu]:Quitter

Sous-menu	Fonction
Mode couleurs	Permet de sélectionner la qualité d'image optimale pour votre environnement. p.19
Luminosité	Permet d'ajuster la Luminosité de l'image.
Contraste	Permet de régler la différence entre les zones claires et les zones sombres des images.
Intensité couleur	Permet de régler l'Intensité couleur des images.
Nuance	L'ajustement n'est possible que si des signaux NTSC sont reçus en cas d'emploi de vidéo composite/S-Veridéo. Permet d'ajuster la Nuance de l'image.
Netteté	Permet d'ajuster la netteté de l'image.
Réglage couleur	Vous pouvez effectuer des réglages en choisissant l'un des éléments suivants. Cet élément ne peut pas être choisi si sRGB est sélectionné comme réglage du Mode couleurs dans le menu Image.Temp. couleur abs. Permet d'ajuster la teinte globale des images. Vous pouvez ajuster la teinte selon 10 niveaux allant de 5 000 à 10 000 K. Si vous choisissez une valeur élevée, l'image possède une teinte bleue ; Si vous choisissez une valeur basse, l'image possède une teinte rouge.Rouge, Vert, Bleu : Permet d'ajuster la saturation de chaque couleur séparément.
Iris auto	Cet élément est uniquement affiché si Dynamique ou Théâtre est sélectionné comme réglage du Mode couleurs dans le menu Image.Il permet d'ajuster (On) ou non (Off) le statut de luminosité optimal des images projetées. p.20
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menuImage. Pour savoir comment rétablir les valeurs par défaut de tous les éléments de menu, voir. p.53

Menu Signal

Les éléments qui peuvent être réglés varient en fonction du signal d'image actuellement projeté, comme le montre les illustrations suivantes. Les détails des réglages sont mémorisés pour chaque signal d'image.

Vous ne pouvez pas effectuer de réglages dans le menu Signal si la source est LAN.(EB-826W/825/85)

Image d'ordinateur

Image Signal Réglage Avancé Réseau Information Réinit. Retour Ajustement Auto On Résolution Automatique Alignment 0 Sync. 0 Position Signal entrée Automatique Aspect Normal Réinit. [◆] :Sélection [Enter] :Entrée [Menu]:Quitter

Vidéo component

Image Signal Réglage Avancé Réseau Information Réinit. Position Progressif On Réduction bruit Off Signal entrée Automatique Aspect 4:3 Réinit. [◆] :Sélection [Enter] :Entrée [Menu]:Quitter Retour

Vidéo composite ▶/S-video ▶

Image Signal Réglage Avancé Réseau Information Réinit. Position Progressif On Réduction bruit Off Signal Vidéo Automatique Aspect 4:3 Réinit. [◆] : Sélection [Enter] : Entrée [Menu] : Quitter

Sous-menu	Fonction
Ajustement Auto	La fonction Ajustement Auto permet de déterminer si, lorsque le signal en entrée change, l'image est automatiquement ajustée selon son état optimal (On) ou si elle ne l'est pas (Off). p.63
Résolution	Si vous choisissez Automatique, la résolution du signal en entrée est identifiée automatiquement. Si l'image n'est pas projetée correctement avec le réglage Automatique (p.ex. lorsqu'une partie de l'image est manquante), utilisez le réglage Large (si l'Ordinateur connecté est réglé pour un écran large) ou Normal pour des écrans 4:3 ou 5:4.
Alignement	Permet d'ajuster les images provenant d'un ordinateur si elles comportent des bandes verticales. p.63
Sync.	Permet d'ajuster les images provenant d'un ordinateur si elles scintillent, sont floues ou comportent des interférences. p.63
PositionProgressif	Si une partie de l'image est manquante, cette fonction permet de déplacer la Position d'affichage vers le haut, le bas, la gauche ou la droite, de manière à projeter l'image entière.(La Vidéo component ne peut être ajustée que si des signaux 480i/576i/1080i sont reçus.)Off : La conversion IP est effectuée pour chaque champ de l’écran. Ce réglage est idéal pour afficher des images comportant une grande quantité de mouvement.On : le signalEntrelacé (i) est converti en signalProgressif (p). S'applique aux images fixes.
Réduction bruit	Il permet de lisser les images comportant des interférences. Il existe deux modes, dont vous pouvez sélectionner celui que vous préférez. Il est conseillé de désactiver cette fonctionnalité (Off) si vous affichez des sources d'image comportant très peu d'interférences, par exemple un DVD.
Signal entrée	Vous pouvez choisir un signal en entrée provenant du port d'entrée Computer1/2.Si vous choisissezAutomatique, le signal en entrée est réglé automatiquement en fonction de l'équipement connecté.Si les couleurs ne s'affichent pas correctement en modeAutomatique, sélectionnez le signal approprié en fonction de l'équipement connecté.
Signal Vidéo	Vous pouvez sélectionner un signal d'entrée à partir d'un port d'entrée Video. Si vous choisissezAutomatique, les signaux vidéo sont reconnus automatiquement. Si des interférences apparaissent sur l'image ou si un problème survient, par exemple l'absence de toute image projetée en modeAutomatique, sélectionnez le signal approprié en fonction de l'équipement connecté.
Aspect	Permet de définir leRapport L/H des images projetées. p.21
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menuSignal, à l'exception deSignal entrée.Pour savoir comment rétablir les valeurs par défaut de tous les éléments de menu, voir. p.53

Réglage

Image Signal Réglage Avancé Réseau Information Réinit. Keystone 0 Keystone auto. On Blocage fonctionne. Off Forme de pointeur Pointeur 1 Réglage luminosité Haut Volume 10 Volume entrée micro 5 Récepteur à distance Avant/Arrière Bouton utilisateur Réglage lumino... Mire Réinit. [◆] :Sélection [Enter] :Entrée [Menu]:Quitter

Sous-menu	Fonction
Keystone	Corrige la distorsion trapézoïdale dans le sens vertical. ➔ Guide de démarrage rapide
Keystone auto.	Réglez-le surOnpour exécuter la fonction Keystone auto.(Exécutée uniquement lorsqueAvantest sélectionné dans le menuAvancé - Projection.)
Blocage fonctionne.	Lorsque cette fonction est activée, elle limite l’utilisation du Panneau de configuration du projecteur. p.32
Forme de pointeur	Cette fonction permet de sélectionner la forme du pointeur. p.26Pointeur 1 : Pointeur 2 : Pointeur 3 :
Réglage luminosité	Cette fonction permet de choisir l’un des deux niveaux de luminosité de la Lampe.ChoisissezBassi les images projetées sont trop lumineuses, par exemple en cas de projection dans un local sombre ou sur un petit écran. Si vous choisissezBas, la consommation électrique et la durée de vie utile de la lampe sont modifiées comme suit, et le bruit du ventilateur pendant la projection est réduit. Consommation électrique : réduction d’environ 25% ; durée de vie de la lampe : augmentation d’environ 1,2 fois.
Volume	Permet de régler le Volume. Les détails des réglages sont mémorisés pour chaque signal d’image.
Volume entrée micro	Réglez cette valeur si le niveau d’entrée du microphone est trop bas pour que le son soit entendu via le haut-parleur du projecteur ou s’il est trop haut, ce qui produit des interférences audio. Lorsque le volume d’entrée micro est réglé sur 0, aucun son n’est émis par le haut-parleur.
Récepteur à distance	Cette fonction limite la réception du signal de commande provenant de la Télécommande.Si vous voulez interdire l’utilisation de la Télécommande, ou si le Récepteur à distance est trop proche d’un éclairage fluorescent, vous pouvez désactiver le récepteur qui ne doit pas être utilisé ou qui subit des interférences.
Bouton utilisateur	Vous pouvez sélectionner l’élément du Menu de configuration attribué au bouton [User] de la Télécommande. Une pression sur ce bouton permet d'accéder à la fenêtre de sélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. Vous pouvez attribuer l’un des cinq éléments suivants au bouton [User] :Réglage luminosité, Information, Progressif, Mire, Résolution
Mire	Lors de la configuration du projecteur, une Mire est affichée de manière à permettre l’ajustement de l’image sans connecter d’autres équipements.Lorsque la Mire est affichée à l’écran, vous pouvez régler le zoom, la focalisation et la distorsion trapézoïdale (Keystone).Pour annuler l’affichage de la Mire, appuyez sur le bouton [Return] de la Télécommande ou du Panneau de configuration.
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menuRéglage, à l’exception deBouton utilisateur.Pour savoir comment rétablir les valeurs par défaut de tous les éléments de menu, voir p.53.

Menu Avancé

Image Signal Réglage Avancé Réseau Information Réinit. Affichage Logo d'utilisateur Projection Fonctionnement Mode attente Micro en attente USB Type B Langue Réinit. Avant Comm. désactivée Off USB Display Français [◆] :Sélection [Enter] :Entrée [Menu]:Quitter

Sous-menu	Fonction
Affichage	Permet d’effectuer des réglages relatifs à l’affichage du projecteur.Message : Vous pouvez choisir si l’appareil doit afficher (On) ou non (Off) le nom de la Source d’entrée en cas de changement de Source, le nom du Mode couleurs en cas de changement de mode, un message lorsqu’aucun signal vidéo n’est reçu, etc.Afficher le fond*1: Si aucun signal n’est disponible, vous pouvez décider que l’appareil affichera un écran Noir, un écran Bleu ou un Logo.Ecran démarrage*1: Permet de décider si l’Ecran démarrage (l’image projetée lors du démarrage du projecteur) est affiché (On) ou non (Off).Pause A/V1*: Permet de choisir l’écran affiché en mode Pause A/V : Noir, Bleu ou Logo.
Logo d'utilisateur*1	Permet de modifier le Logo d'utilisateur qui est affiché par les fonctions Afficher le fond, Pause A/V, etc. p.80
Projection	Choisissez l’une des valeurs suivantes en fonction du mode d’installation du projecteur. p.69Avant, Avant/Plafond, Arrière, Arrière/PlafondVous pouvez modifier le réglage dans l’ordre suivant, en appuyant sur le bouton [A/V Mute] de la Télécommande pendant environ cinq secondes.Avant↔Avant/PlafondArrière↔Arrière/Plafond
Fonctionnement	Aliment. Directe : Vous pouvez activer ou non (On/Off) la fonction Aliment. Directe.Notez que lorsqu'elle est réglée sur On et que le cordon d'alimentation est branché, le projecteur s'allume automatiquement dans une situation telle que la fin d'une panne de courant.Mode veille : Si cette fonction est activée (On), elle arrête automatiquement la projection si aucun signal d'image n'est reçu et si aucune activité n'est effectuée.Temps Mode veille : Lorsque le Mode veille est activé (On), vous pouvez définir le délai après lequel le projecteur s'éteint automatiquement, selon une plage de 1 à 30 minutes.Minut cache objectif : Lorsque cette fonction est réglée sur On, l'alimentation se coupe automatiquement 30 minutes après la fermeture du Bouton du volet de pause A/V. La fonction Minut cache objectif est activée (On) en usine.Mode haute alt. : Réglez cette fonction sur On si vous utilisez l'appareil à une altitude supérieure à 1 500 m.
Mode attente	Vous pouvez utiliser les fonctions suivantes, même si le projecteur est en mode attente, s'il est réglé sur Comm. activée.Cette fonction permet de surveiller et de contrôler l'état du projecteur via le réseau.La fonction Entrée micro permet d'émettre le son à partir du haut-parleur du projecteur si un microphone est connecté au port Mic Input.Il en va de même si ce réglage est fixé à Comm. activée et si l'option Micro en attente est réglée sur On.Vous pouvez utiliser le protocole SNMP pour surveiller et contrôler l'état du projecteur via un réseau, ou utiliser pour ce faire le logiciel « EMP Monitor »2 fourni avec ce produit.
Micro en attente	(Uniquement disponible si le mode attente ci-dessus est réglé sur Comm. activée)Lorsque le mode attente est réglé sur Comm. activée, déterminez si l'entrée micro est activée (On) ou désactivée (Off).*3
USB Type B	Réglez ce paramètre sur USB Display lorsque le projecteur et un Ordinateur sont connectés à l'aide d'un Câble USB et que des images d'ordinateur sont projetées. Guide de démarrage rapideSélectionnez Souris Sans Fil pour commander le pointeur de la souris à partir de la Télécommande. p.28
Langue	Définit la Langue d'affichage des messages.
Réinit.	Vous pouvez rétablir les valeurs par défaut des paramètres Affichage*1 et Fonctionnement*4 du menu Avancé.Pour savoir comment rétablir les valeurs par défaut de tous les éléments de menu, voir p.53

*1 Si la fonction «Protec. logo utilis.» est réglée sur «On» dans la section «Protection par mot de passe», il est impossible de modifier les réglages relatifs au logo d'utilisateur. Vous pouvez apporter des modifications après avoir réglé «Protec. logo utilis.» sur «Off». 📄 p.30

*2 Un adaptateur de conversion IP ↔ série et un câble connecteur, disponibles dans le commerce, sont nécessaires pour permettre à l'utilisateur d'un modèle EB-824 d'employer EMP Monitor. Pour connaître les produits compatibles, voir http://www.epson.com.

*3 Si la fonction Protec. démarrage de la section Mot de passe protégé est réglée sur On, l'entrée micro est impossible, même si la fonction Micro en attente est réglée sur On.

*4 Sauf pour «Mode haute alt.».

Menu Réseau (EB-826W/825/85/84 uniquement)

Si la fonction Réseau protégé est réglée sur On dans la section Mot de passe protégé, un message s'affiche et il est impossible de modifier les réglages. Vous pouvez apporter des modifications après avoir réglé Réseau protégé sur Off. p.30

EB-826W/825/85/84

Image Signal Réglage Avancé Réseau Information Réinit. Retour Infos réseau-LAN sans fil Infos réseau-LAN câblé Vers Configuration réseau

[◆]: Sélection [Enter]: Entrée [Menu]: Quitter

EB-84

Image Signal Réglage Avancé Réseau Information Réinit. Retour Infos réseau-LAN câblé Vers Configuration réseau

[◆]: Sélection [Enter]: Entrée [Menu]: Quitter

Sous-menu	Fonction
Informations sur le réseau	Vous pouvez consulter l’état des réglages de chaque réseau de la manière suivante :
	[◆] :Sélection [Menu]:Quitter	[◆] :Sélection [Menu]:Quitter
Vers Configuration réseau	Les menus suivants permettent de définir les réglages du Réseau :Base, LAN sans fil, Sécurité, LAN câblé, Courrier, Autres, Réinit., Installation terminée

Vous pouvez utiliser le navigateur Web d'un Ordinateur connecté au projecteur via un réseau pour définir les fonctions et commander le projecteur. Cette fonction est baptisée Contrôle Web. Vous pouvez utiliser un clavier pour entrer du texte et définir des réglages de Contrôle Web, comme les paramètres de Sécurité. Guide d'utilisation du projecteur "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)"

Remarques sur l'utilisation du menu Réseau

La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuent de la même manière que dans le Menu de configuration.

Quand vous avez terminé, veillez à accéder au menu Installation terminée et à y sélectionner Oui, Non ou Annul.. Lorsque vous choisissez Oui ou Non, vous revenez au Menu de configuration.

[Installation terminée] Sauvegarder la configuration réseau? Oui ⏻ Non Annul.

[Esc] :Retour [◀] :Sélection [Enter] :Exécuter

Oui : Pour sauvegarder les réglages et fermer le menu Réseau.

Non : Ne sauvegarde pas les réglages et ferme le menu Réseau.

Annul. : Continue d'afficher le menu Réseau.

Fonctions du clavier virtuel

Le menu Réseau contient des éléments qui exigent la saisie de caractères alphanumériques au cours de l'installation. Dans ce cas, le clavier virtuel suivant s'affiche. Utilisez les boutons [◀▶] [◀▼] [◀▶] [◀▶] de la Télécommande ou les boutons [◀▶], [◀▶], [◀▶] et [◀▶] du Panneau de configuration pour amener le curseur sur la touche désirée, puis appuyez sur la touche [Enter] pour entrer le caractère alphanumérique correspondant. Pour entrer des chiffres, maintenez le bouton [Num] de la Télécommande enfoncé puis appuyez sur les touches numériques. Après la saisie, appuyez sur la touche [Finish] du clavier pour confirmer. Appuyez sur [Cancel] pour annuler la saisie.

À chaque fois que vous sélectionnez la touche [CAPS], vous alternez entre majuscules et minuscules.

À chaque fois que vous sélectionnez la touche [SYM1/2], les touches de symboles situées à l'intérieur du cadre changent.

Menu Base

EB-826W/825/85

Base LAN sans fil Sécurité LAN câblé Courrier Autres Réinit. Terminé Nom de projecteur Mot passe PJLink MotPasse ContrôleWeb Mot-clé projecteur Off Retour

[◆] : Sélection [Enter] : Entrée

EB-84

Base LAN câblé Courrier Autres Réinit. Terminé Nom de projecteur Mot passe PJLink MotPasse ContrôleWeb Retour

[◆] : Sélection [Enter] : Entrée

Sous-menu	Fonction
Nom de projecteur	Affiche le nom du projecteur, utilisé pour identifier ce dernier en cas de connexion à un Réseau. Vous pouvez entrer 16 caractères alphanumériques à un octet.
Mot passe PJLink	Entrez un Mot de passe à utiliser pour l'accès au projecteur à l'aide des logiciels PJLink compatibles. p.96 Vous pouvez entrer 32 caractères alphanumériques à un octet.
MotPssse ContrôleWeb	Définissez le mot de passe à utiliser pour définir des paramètres et contrôler le projecteur via la fonction Contrôle Web. Vous pouvez entrer 8 caractères alphanumériques à un octet. Contrôle Web est une fonction d'Ordinateur qui permet d'installer et de contrôler le projecteur à l'aide du navigateur Web d'un Ordinateur connecté via un Réseau. Guide d'utilisation du projecteur "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)"
Mot-clé projecteur (EB-826W/825/85 uniquement)	Lorsque cette fonction est activée (On), vous devez entrer le Mot-clé pour connecter le projecteur à un Ordinateur du Réseau. Cette fonction permet ainsi à EMP NS Connection d'éviter l'interruption de la présentation en cas de connexion imprévue d'un Ordinateur. Cette fonction est normalement réglée sur On. Guide d'utilisation du projecteur "Connexion du projecteur à un réseau et projection"

Menu LAN sans fil (EB-826W/825/85 uniquement)

Les réglages de ce menu sont activés lorsque l'unité de réseau sans fil, disponible en option, est installée.

Base LAN sans fil Sécurité LAN câblé Courrier Autres Réinit. Terminé Mode de connexion Rapide Syst LAN sans fil 802.11g/b SSID Paramètres IP Affichage SSID On Affichage adr. IP On [◆] :Sélection [Enter] :Entrée Retour

Sous-menu	Fonction
Mode de connexion	Utilisez EMP NS Connection pour définir le mode, la façon dont l'Ordinateur se connecte au projecteur. Réglez-le sur Connexion rapide lorsque vous voulez avoir une connexion sans fil rapide. Réglez-le sur Connexion avancée lorsque vous voulez vous connecter à un système réseau via un point d'accès.
Syst LAN sans fil	Définit le Réseau local sans fil.
SSID▶	Entrez un SSID. Lorsqu'un SSID est fourni pour le LAN sans fil dans lequel le projecteur opère, entrez ce SSID. Vous pouvez entrer 32 caractères alphanumériques à un octet.
Paramètres IP	Permet d'effectuer des réglages relatifs aux adresses suivantes.DHCP▶ : Détermine si DHCP doit être utilisé ou non (On/Off). Si On est sélectionné, vous ne pouvez pas ajouter d'autres adresses. Adresse IP▶ : Vous pouvez entrer l'Adresse IP attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255) Masque ss-rés▶ : Vous pouvez entrer le Masque ss-rés du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les masques de sous-réseau suivants ne peuvent pas être utilisés : 0.0.0.0, 255.255.255.255 Adresse passerelle▶ : Vous pouvez entrer l'Adresse IP attribuée à la passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses de passerelle suivantes ne peuvent pas être utilisées : 0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)
Affichage SSID	Pour éviter que le SSID soit affiché dans la section Information réseau du menu Réseau et dans l'écran d'attente LAN, réglez cette fonction sur Off.
Affichage adr. IP	Pour éviter que l'Adresse IP soit affichée dans la section Information réseau du menu Réseau et dans l'écran d'attente LAN, réglez cette fonction sur Off.

Menu Sécurité (EB-826W/825/85 uniquement)

Les réglages de ce menu sont activés lorsque l'unité de réseau sans fil, disponible en option, est installée.

Base LAN sans fil Sécurité LAN câblé Courrier Autres Réinit. Terminé Retour Sécurité Non Encryptage WEP 128Bit Format ASCII Clef ID 0 Clef de cryptage 1 Clef de cryptage 2 Clef de cryptage 3 Clef de cryptage 4 PSK [◆] : Sélection [Enter] : Entrée

Sous-menu

Fonction

Sécurité

Sélectionnez un mode de sécurité parmi les éléments suivants.Pour configurer la Sécurité, suivez les instructions données par l'administrateur du système réseau auquel vous êtes sur le point d'accéder. En mode Connexion avancée, il est essentiel que vous définissiez les paramètres de sécurité.WEP : Les données sont cryptées à l'aide d'une clé codée (clé WEP).Ce mécanisme n'autorise la communication que si les clés cryptées du point d'accès et du projecteur correspondent.WPA/WPA2 : Il s'agit d'une norme de cryptage qui améliore la sécurité, un point faible de la norme WEP. Bien qu'il existe plusieurs types de méthodes de cryptage WPA, ce projecteur emploie les méthodes « TKIP » et « AES ».WPA comprend également des fonctions d'authentication des utilisateurs. L'authentication WPA emploie deux méthodes : l'emploi d'un serveur d'authentication ou l'authentication entre un ordinateur et un point d'accès sans passer par un serveur. Ce projecteur prend en charge la seconde méthode (sans serveur).

Si le mode WEP est activé

Vous pouvez configurer les réglages suivants.

Sous-menu	Fonction
Encryptage WEP	Vous pouvez définir le mode de Encryptage WEP.128bit : Emploie le codage 128 (104) bits.64bit : Emploie le codage 64 (40) bits.
Format	Vous pouvez définir la méthode d'entrée de la clé d'Encryptage WEP.ASCI : Texte.HEX : HEX.
Clef ID	Sélectionne la clé d’ID d'Encryptage WEP.
Clef de cryptage 1Clef de cryptage 2Clef de cryptage 3Clef de cryptage 4	Vous pouvez entrer la clé utilisée pour l'Encryptage WEP. Entrez la clé en caractères à un octet conformément aux instructions de l'administrateur du réseau dans lequel le projecteur est installé. Le type et le nombre de caractères pouvant être entrés varient selon les valeurs des paramètresEncryptage WEP et Format.Si vous entrez un nombre de caractères inférieur ou supérieur au nombre de caractères requis, la connexion n'est pas établie.128bit - ASCII : Caractères alphanumériques mono-octet, 13 caractères.64bit - ASCII : Caractères alphanumériques mono-octet, 5 caractères.128bit - HEX : 0 à 9 et A à F, 26 caractères64bit - HEX : 0 à 9 et A à F, 10 caractères

Si le mode WPA-PSK (TKIP) ou WPA2-PSK (AES) est sélectionné

Vous pouvez configurer les réglages suivants.

Sous-menu

Fonction

PSK

Vous pouvez entrer une PreSharedKey (clé cryptée) en caractères alphanumériques mono-octet. La clé doit comporter de 8 à 63 caractères.Lorsque la clé PreSharedKey est entréepuis que vous appuyez sur [Enter], la valeur est définie et s'affiche sous la forme d'un astérisque (*).Vous ne pouvez pas entrer plus de 32 caractères via le Menu de configuration. Si vous utilisez le Contrôle Web, vous pouvez entrer plus de 32 caractères. Guide d'utilisation du projecteur "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)"

Menu LAN câblé

Base LAN sans fil Sécurité LAN câblé Courrier Autres Réinit. Terminé Paramètres IP Affichage adr. IP Off Retour

[◆] : Sélection [Enter] : Entrée

Sous-menu	Fonction
Paramètres IP	Permet d’effectuer des réglages relatifs aux adresses suivantes.DHCP▸ : Détermine si DHCP doit être utilisé ou non (On/Off). Si On est sélectionné, vous ne pouvez pas ajouter d’autres adresses.Adresse IP▸ : Vous pouvez entrer l'Adresse IP attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse.Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)Masque ss-rés▸ : Vous pouvez entrer le Masque ss-rés du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse.Toutefois, les masques de sous-réseau suivants ne peuvent pas être utilisés :0.0.0.0, 255.255.255.255Adresse passerelle▸ : Vous pouvez entrer l'Adresse IP attribuée à la passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse. Toutefois, les adresses de passerelle suivantes ne peuvent pas être utilisées :0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)
Affichage adr. IP	Pour éviter que l'Adresse IP soit affichée dans la section Information réseau du menu Réseau et dans l’écran d'attente LAN, réglez cette fonction sur Off.

Menu Courrier

Lorsque ce paramètre est réglé, vous recevez une notification par e-mail lorsqu'un problème ou un avertissement est rencontré sur le projecteur. Pour plus d'informations sur le contenu du Courrier envoyé, voir "Lecture des Messages Envoyés par la Fonction Notification Courrier (EB-826W/825/85/84 Uniquement)" p.93

Base LAN sans fil Sécurité LAN câblé Courier Autres Réinit. Terminé Notif. courrier Off Serveur SMTP 0. 0. 0 Numéro de port 25 Réglage d'adresse 1 Réglage d'adresse 2 Réglage d'adresse 3 [◆] : Sélection [Enter] : Entrée Retour

Sous-menu	Fonction
Notif. courrier	Vous pouvez indiquer si vous voulez être averti par e-mail (On) ou non (Off).
Serveur SMTP	Vous pouvez entrer l'Adresse IP attribuée au Serveur SMTP du projecteur.Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)
Numéro de port	Vous pouvez entrer le Numéro de port du Serveur SMTP. La valeur par défaut est fixée à 25. Vous pouvez entrer des nombres entre 1 et 65535.
Réglage d'adresse 1Réglage d'adresse 2Réglage d'adresse 3	entrez l'Adresse électronique et le contenu du courrier afin d'être informé lorsqu'une anomalie ou un avertissement survient sur le projecteur. Pour les Adresse électronique, vous pouvez entrer jusqu'à 32 caractères alphanumériques mono-octet. Vous pouvez sélectionner les anomalies ou les avertissements qui donneront lieu à la création d'un courrier de notification. Vous pouvez également modifier chaque adresse électronique.

Menu Autres

EB-826W/825/85

Base LAN sans fil Sécurité LAN câblé Courrier Autres Réinit. Terminé Retour Adres. IP trappe 1 0. 0. 0. 0 Adres. IP trappe 2 0. 0. 0. 0 Passerelle prioritaire Réseau avec fil AMX Device Discovery Off

[◆] : Sélection [Enter] : Entrée

EB-84

Base LAN câblé Courier Autres Réinit. Terminé Retour Adres. IP trappe 1 0. 0. 0. 0 Adres. IP trappe 2 0. 0. 0. 0 AMX Device Discovery Off

[◆] : Sélection [Enter] : Entrée

Sous-menu	Fonction
Adres. IP trappe 1Adres. IP trappe 2	Vous pouvez enregistrer deux adresses comme destination des notifications d'interruptionSNMP▶.Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse.Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)Pour surveiller le projecteur à l'aide de SNMP, vous devez installer le programme de gestion SNMP sur votre ordinateur. Les paramètres SNMP doivent être gérés par un expert en réseaux.
Passerelle prioritaire(EB-826W/825/85uniquement)	Pour la passerelle prioritaire, sélectionnez avec ou sans fil.
AMX Device Discovery▶	Lorsque le projecteur est connecté à un réseau, réglez ce paramètre surOnpour permettre sa détection par AMX Device Discovery. Réglez-le surOffsi vous n'êtes pas connecté à un environnement contrôlé par un contrôleur AMX ou AMX Device Discovery.

Menu Réinit.

Réinitialise tous les réglages Réseau.

Base LAN câblé Courrier Autres Réinit. Terminé Réinitialisez les paramètres réseau. [◆] :Sélection [Enter] :Entrée

Sous-menu	Fonction
Réinitialisez les paramètres réseau.	Pour réinitialiser tous les Réglage réseau, sélectionnez Oui.Après avoir Réinit. tous les réglages, le menuBases'affiche.

Menu Information (Affichage Uniquement)

Permet de vérifier l'état des signaux d'image projetées et celui du projecteur. Les éléments qui peuvent être affichés varient en fonction du signal d'image et de la source actuellement projetés, comme le montrent les illustrations suivantes. Selon le modèle utilisé, certaines sources d'entrée ne sont pas prises en charge. p.17

Signal Ordinateur/Vidéo component ▶/USB /USB Display

Image Signal Réglage Avancé Réseau Information Réinit. Durée de lampe Haute luminosité 0 H Basse luminosité 0 H Source Ordinateur1 Signal entrée Automatique Résolution 0 x 0 Taux rafraîchi. 0,00 Hz Info sync SGNN 00000 Etat Numéro de série [◆] :Sélection [Menu]:Quitter

Vidéo composite ▶/S-video ▶

Image Signal Réglage Avancé Réseau Information Réinit. Durée de lampe Haute luminosité 0 H Basse luminosité 0 H Source Vidéo Signal Vidéo Auto (----) Etat Numéro de série [◆] : Sélection [Menu]: Quitter

LAN

Image Signal Réglage Avancé Réseau Information Réinit. Durée de lampe Haute luminosité 0 H Basse luminosité 0 H Source LAN Etat Numéro de série [◆] :Sélection [Menu]:Quitter

Sous-menu	Fonction
Durée de lampe	Vous pouvez afficher la durée de fonctionnement cumulée de la Lampe*.Lorsque le délai d'avertissement défini pour la lampe est atteint, les caractères sont affichés en jaune.
Source	Vous pouvez afficher le nom de la source pour l'équipement connecté en cours de projection.
Signal entrée	Vous pouvez afficher le contenu du paramètre Signal entrée défini dans le menu Signal en fonction de la Source.
Résolution	Permet d'afficher la Résolution.
Signal Vidéo	Vous pouvez afficher le contenu de la fonction Signal Vidéo définie dans le menu Signal.
Taux rafraîchi.	Vous pouvez afficher la Taux rafraîchi..
Info sync	Permet d'afficher des Information sur le signal d'image.Ces informations peuvent s'avérer nécessaires pour des activités de service.
Etat	Affiche les Information concernant les erreurs survenues avec le projecteur.Ces informations peuvent s'avérer nécessaires pour des activités de service.
Numéro de série	Affiche le numéro de série du projecteur.

* La durée d'utilisation cumulée est affichée sous la forme « 0H » pour les 10 premières heures. Les valeurs égales et supérieures à 10 heures sont affichées sous la forme « 10H », « 11H », et ainsi de suite.

Menu Réinit.

Image Signal Réglage Avancé Réseau Information Réinit. Tout réinitialiser Réinitial. durée lampe Retour [◆]:Sélection [Enter]:Entrée [Menu]:Quitter

Sous-menu	Fonction
Tout réinitialiser	Vous pouvez rétablir les réglages par défaut de tous les éléments du Menu de configuration.Les éléments suivants ne peuvent pas être rétablis :Signal entrée,Logo d'utilisateur,tous les éléments des menusRéseau,Durée de lampeet Langue.
Réinitial.durée lampe	Vous pouvez effacer la Durée de lampe et la fixer de nouveau à « 0H ».Remettez cette valeur à zéro lorsque vous remplacez la Lampe.

Dépannage

Ce chapitre explique comment identifier et résoudre les problèmes.

Si un problème survient sur le projecteur, vous pouvez accéder à l'écran Aide afin d'obtenir de l'assistance. Pour ce faire, appuyez sur le bouton Help. Vous pouvez résoudre les problèmes en répondant aux questions.

Procédure

Appuyez sur le bouton [Help].

L'écran Help s'affiche.

Utilisation de la Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up 7 8 Pointer Help 9 2 Page E-Zoom Volume 0 Down

Utilisation du Panneau de configuration

Menu Esc Enter Help

Sélectionnez un élément de menu.

[Aide] L'image est petite. + L'image est projetée sous forme de trapèze. La tonalité des couleurs est inhabituelle. Aucun signal audio ou signal audio faible.

[◆]: Sélection [Enter]: Entrée Help: Quitter

Utilisation de la Télécommande

Menu Enter Esc ON

Utilisation du Panneau de configuration

Source Search Menu Esc Enter

Confirmez la sélection.

Utilisation de la Télécommande

Menu Esc Enter ON

Utilisation du Panneau de configuration

Source Search Menu Esc Enter

Questions et solutions sont affichées comme illustré dans l'écran ci-dessous.

Appuyez sur le bouton Help pour quitter l'Aide..

L'image est petite.

? Le zoom est-il réglé sur le taux minimal ? • Modifiez la taille de l'image à l'aide de la bague de zoom.
? Le projecteur est-il trop proche de l'écran ? Éloignez le projecteur de l'écran.

[Esc] :Retour

Si la fonction d'Aide. ne vous permet pas de résoudre votre problème, reportez-vous à la section "Dépannage" p.57.

Si vous rencontrez un problème sur le projecteur, examinez tout d'abord ses témoins et reportez-vous à la section « Signification des Témoins » ci-dessous. Si les témoins n'indiquent pas précisément la nature du problème, reportez-vous à la section « Si les Témoins ne fournissent aucune indication utile ».

p.60

Signification des Témoins

Le projecteur comporte trois témoins qui indiquent son état de fonctionnement.

1 Source Search Menu Lamp Temp 2 3

1 Indique l'état de fonctionnement.

Mode attente

Lorsque vous appuyez sur le bouton [⏻] dans ce mode, la projection débute.

Préparation de la surveillance réseau ou refroidissement en cours.

Les boutons sont désactivés tant que le témoin clignote.

Préchauffage

Le préchauffage dure environ 30 secondes. Au terme du préchauffage, le témoin cesse de clignoter.

Projection

2 Indique l'état de la Lampe de projection.
3 Indique l'état de la température interne.

Le tableau suivant explique la signification des témoins et la façon de résoudre les problèmes qu'ils indiquent.

Si tous les témoins sont éteints, vérifiez si le cordon d'alimentation est bien branché et si l'alimentation électrique est normale.

Parfois, lorsque le cordon d'alimentation est débranché, le témoin ⏻ reste allumé pendant un court moment ; cette situation est normale.

Tunisia Témoin allumé ou rouge clignotant

● : Allumé

○ : Clignotant

○ : Éteint

État	Cause	Solution ou état
	Erreur interne	Cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. [IMAGE]
	Erreur ventilateurErreur de capteur	Cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. [IMAGE]
	Erreur haute temp.(surchauffe)	La lampe s'éteint automatiquement et la projection s'arrête. Patientez environ cinq minutes. Après ce délai, le projecteur passe en mode attente. Vérifiez les deux points suivants:Assurez-vous que le Filtre à air et la Grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur.Si le Filtre à air est bouché, nettoyez-le ou remplacez-le. [IMAGE]p.70, p.75Si l'erreur persiste après vérification des points ci-dessus, cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. [IMAGE]
		En cas d'utilisation à une altitude d'au moins 1500 m, réglez le Mode haute alt. sur On. [IMAGE]p.40
	Erreur lampeDéfaillance de la lampeCouvercle de la lampe ouvert	Vérifiez les deux points suivants:Retirez la Lampe et vérifiez si elle n'est pas endommagée. [IMAGE]p.72Nettoyez le Filtre à air. [IMAGE]p.70
		Si la lampe n'est pas endommagée : Réinstallez la Lampe et allumez l'appareil.Si l'erreur persiste : Remplacez la Lampe et allumez l'appareil.Si l'erreur persiste : Cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. [IMAGE]Si la lampe est endommagée : Remplacez la lampe ou demandez l’assistance de votre revendeur. Si vous remplacez la lampe, veillez à ne pas vous couper sur les morceaux de verre brisé. La projection est impossible tant que la Lampe n’a pas été remplacée. 📄 Liste des contacts pour projecteurs Epson
		Assurez-vous que le couvercle de la lampe et la lampe sont installés correctement. ⚪ p.72En outre, elle ne se rallumera pas tant qu'elle et son couvercle n'auront pas été réinstallés correctement.
		En cas d’utilisation à une altitude d’au moins 1500 m, réglez le Mode haute alt. sur On. ⚪ p.40
	Err diaphragme auto Power Err. (Ballast)	Cessez d’utiliser le projecteur, débranchez le cordon d’alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l’adresse dans le Guide d’Assistance et de service. ⚪ Liste des contacts pour projecteurs Epson

Témoin allumé ou orange clignotant
● : Allumé ⚙️ : Clignotant ○ : Éteint ● : Varie en fonction de l’état du projecteur

État	Cause	Solution ou état
	Avert. haute temp.	(Cette situation n'est pas anormale. Toutefois, si la température redevient à nouveau trop élevée, la projection s'arrête automatiquement.)Assurez-vous que le Filtre à air et la Grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur.Si le Filtre à air est bouché, nettoyez-le ou remplacez-le. p.70, p.75
	Remplacer lampe	Remplacez la Lampe. p.72Si vous continuez à utiliser la Lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose.Remplacez la Lampe dès que possible.

• Si le projecteur ne fonctionne pas correctement alors que les témoins n'indiquent rien d'anormal, reportez-vous à la section "Si les Témoins ne Fournissent Aucune Indication Utile" p.60.
• Si l'erreur n'est pas indiquée dans ce tableau, cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. 📄 Liste des contacts pour projecteurs Epson

Si les Témoins ne Fournissent Aucune Indication Utile

Si l'un des problèmes suivants se produit et que les témoins ne fournissent aucune indication utile, reportez-vous à la page correspondant à chaque problème.

Problèmes relatifs aux images

• "Aucune image n'est visible." p.61
  La projection ne démarre pas, la zone de projection est entièrement noire, la zone de projection est entièrement bleue, etc.
• "Les images animées ne sont pas affichées." p.61
  Les images animées projetées depuis un Ordinateur sont noires ; aucune image n'est projetée.
• "La projection s'arrête automatiquement." p.61
• "Le message « Non Supporté. » est affiché." p.62
• ""Le message « Pas de Signal. » est affiché." 📄 p.62
• "Les images sont floues ou troubles." 📋 p.62
• "Les images subissent des interférences ou une distorsion." p.63
  Des problèmes tels que des interférences, une distorsion ou un damier noir et blanc apparaissent sur l'image.
• "L'image est tronquée (trop grande) ou trop petite, ou son aspect n'est pas correct." p.63
  Seule une partie de l'image est affichée, les rapports de largeur et de hauteur de l'image ne sont pas corrects, etc.
• "Les couleurs de l'image ne sont pas correctes." p.64
  L'image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc, les images sont ternes, etc. (Les moniteurs d'Ordinateur et les écrans LCD possèdent des performances différentes en termes de reproduction des couleurs. Dès lors, il se peut que les couleurs projetées et celles qui sont visibles sur le moniteur ne correspondent pas. Cette situation n'est toutefois pas une anomalie.)
• "Les images sont sombres" 📄 p.65

Problèmes au démarrage de la projection

- "Pas d'alimentation électrique" p.65

Autres problèmes

• "Aucun son n'est émis, ou le son est très faible" p.66
• "Aucun son n'est émis à partir du microphone" p.66
• "La Télécommande ne fonctionne pas" p.66
• "Je veux modifier la langue des messages et des menus." 📄 p.67
• "Vous ne recevez pas d'Courrier, même si un problème est rencontré sur le projecteur (EB-826W/825/85)." p.67

Problèmes relatifs aux images

Aucune image n'est visible.

Vérification	Solution
Avez-vous appuyé sur le bouton [⏻] ?	Appuyez sur le bouton [⏻] pour allumer l'appareil.
Les témoins sont-ils éteints ?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique est anormale.Branchez le cordon d'alimentation correctement. ➔ Guide de démarrage rapideVérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Le mode Pause A/V est-il activé ?	Appuyez sur le bouton [A/V Mute] de la Télécommande afin d'annuler le mode Pause A/V. ➔ p.20
Est-ce que le Bouton du volet de pause A/V est fermé ?	Ouvrez le Bouton du volet de pause A/V. ➔ p.9
Les paramètres du Menu de configuration sont-ils corrects ?	Tout réinitialiser de tous les réglages. ➔ Menu Réinit. - Tout réinitialiser p.53
L'image projetée est-elle entièrement noire ?	Certaines images en entrée, comme les écrans de veille, peuvent être entièrement noires.
Uniquement en cas de projection d'images provenant d'un ordinateur
Les réglages du format de signal d'image sont-ils corrects ?	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. ➔ Menu Signal - Signal Vidéo p.37
Uniquement en cas de projection d'images provenant d'une source vidéo

Les images animées ne sont pas affichées.

Vérification	Solution
Le signal d’image provenant de l’ordinateur est-il envoyé à l’écran LCD et au moniteur ?	Réglez le signal d’image pour n’activer que la sortie externe. Consultez la documentation de votre Ordinateur.
Uniquement en cas de projection d’images provenant d’un ordinateur portable ou d’un ordinateur avec écran LCD intégré.

La projection s'arrête automatiquement.

Vérification	Solution
Le Mode veille est-il réglé sur On ?	Appuyez sur le bouton [⏻] pour allumer l’appareil. Si vous ne voulez pas utiliser le Mode veille, réglez-le sur Off. ➔ Menu Avancé - Fonctionnement - Mode veille p.40

Le message « Non Supporté. » est affiché.

Vérification	Solution
Les réglages du format de signal d'image sont-ils corrects ?Uniquement en cas de projection d'images provenant d'une source vidéo	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. 📄 Menu Signal - Signal Vidéo p.37
La Résolution et le Taux rafraîchi. du signal d'image correspondent-ils au mode actuel ?Uniquement en cas de projection d'images provenant d'un ordinateur	Reportez-vous à la documentation de l'ordinateur pour savoir comment modifier la Résolution et le Taux rafraîchi. du signal d'image envoyé depuis l'Ordinateur. 🎨 "Moniteurs" p.97

"Le message « Pas de Signal. » est affiché."

Vérification	Solution
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. 📋 Guide de démarrage rapide
Le port d'entrée correct est-il sélectionné ?	Changez d'image en appuyant sur le bouton [Source Search] de la Télécommande ou du Panneau de configuration. ⬇ p.17
L'Ordinateur ou la source vidéo est-il allumé ?	Allumez l'équipement.
Les signaux d'image sont-ils envoyés au projecteur ?Uniquement en cas de projection d'images provenant d'un ordinateur portable ou d'un ordinateur avec écran LCD intégré.	Si les signaux d'image ne sont envoyés qu'au moniteur LCD de l'ordinateur ou au moniteur auxiliaire, vous devez modifier la sortie afin de l'envoyer également vers une destination externe. Sur certains modèles d'ordinateur, lorsque les signaux d'image sont envoyés à l'extérieur, ils ne s'affichent plus sur le moniteur LCD ou le moniteur auxiliaire. ⬇ Documentation de l'ordinateur, dans une section intitulée par exemple « Sortie externe » ou « Connexion d'un moniteur externe ». Si la connexion est établie alors que le projecteur ou l'Ordinateur est déjà allumé, il se peut que la touche de fonction [Fn] qui permet d'envoyer le signal vidéo de l'ordinateur vers une sortie externe ne fonctionne pas. Éteignez l'Ordinateur et le projecteur puis rallumez-les.

Les images sont floues ou troubles.

Vérification	Solution
La mise au point est-elle réglée correctement ?	Tournez la Bague de mise au point afin de régler la mise au point. 📄 Guide de démarrage rapide
Le projecteur se trouve-t-il à une distance correcte ?	La projection est-elle effectuée à une distance en dehors de la plage de distances recommandée ?Installez l'appareil en respectant cette distance. 📄 p.82
La valeur de correction trapézoïdale (Keystone) n'est-elle pas trop élevée ?	Réduisez l'angle de projection afin de diminuer la quantité de correction trapézoïdale. 📄 Guide de démarrage rapide
De la condensation s’est-elle formée sur l’objectif ?	Si le projecteur est transféré rapidement d’un local froid vers un local chaud, ou si la température ambiante change brusquement, de la condensation peut se former sur l’objectif, ce qui risque de produire des images floues. Installez le projecteur dans le local une heure avant de l’utiliser. Si de la condensation se forme sur l’objectif, éteignez le projecteur et attendez qu’elle disparaisse.

Les images subissent des interférences ou une distorsion.

Vérification	Solution
Les réglages du format de signal d'image sont-ils corrects ?Uniquement en cas de projection d'images provenant d'une source vidéo	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. ➕ Menu Signal - Signal Vidéo p.37
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. ➕ Guide de démarrage rapide
Un câble d'extension est-il utilisé ?	Si un câble d'extension est employé, il se peut que des interférences électriques influent sur le signal. Utilisez les câbles fournis avec le projecteur, afin de vérifier si le problème n'est pas dû aux câbles que vous employez.
Avez-vous sélectionné la résolution correcte ?Uniquement en cas de projection d'images provenant d'un ordinateur	Configurez l'Ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur."Moniteurs" p.97 ➕ Documentation de l'Ordinateur
Les paramètres « Sync.» et « Alignement» sont-ils réglés correctement ?Uniquement en cas de projection d'images provenant d'un ordinateur	Appuyez sur le bouton [Auto] de la Télécommande ou le bouton [Enter] du Panneau de configuration pour exécuter l'ajustement automatique. Si les images ne sont pas correctes après l'ajustement automatique, vous pouvez l'effectuer manuellement à l'aide des fonctions Sync. et Alignement du Menu de configuration. ➕ Menu Signal - Alignment, Sync. p.37

L'image est tronquée (trop grande) ou trop petite, ou son aspect n'est pas correct.

Vérification	Solution
Une image d’ordinateur en format large est-elle projetée ?Uniquement en cas de projection d’images provenant d’un ordinateur	Modifiez les réglages de manière appropriée pour le signal de l’équipement connecté. ⚙️ Menu Signal - Résolution p.37
L’image est-elle toujours agrandie par la fonction E-Zoom ?	Appuyez sur le bouton [Return] de la Télécommande pour annuler la fonction E-Zoom. ⚙️ p.27
La Position est-elle ajustée correctement ?	Appuyez sur le bouton [Auto] de la Télécommande ou le bouton [Enter] du Panneau de configuration pour exécuter l'ajustement automatique de l'image projetée depuis l'ordinateur. Si les images ne sont pas correctes après l'ajustement automatique, vous pouvez l'effectuer manuellement à l'aide de la fonction Position du Menu de configuration.Outre les signaux d'image provenant d'un ordinateur, la fonction Position du Menu de configuration permet d'ajuster d'autres signaux projetés. ⚙️ Menu Signal - Position p.37
L'ordinateur est-il configuré pour un affichage sur deux écrans ?Uniquement en cas de projection d'images provenant d'un ordinateur	Si l'affichage sur deux écrans a été activé dans les « Propriétés d'affichage » du panneau de configuration de l'Ordinateur, seule la moitié de l'image affichée sur l'écran de l'ordinateur est projetée. Pour afficher l'image entière, désactivez l'affichage sur deux écrans. ⚙️ Documentation du pilote de la carte graphique de l'Ordinateur
Avez-vous sélectionné la résolution correcte ?Uniquement en cas de projection d'images provenant d'un ordinateur	Configurez l'Ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur."Moniteurs" p.97 ⚙️ Documentation de l'Ordinateur

Les couleurs de l'image ne sont pas correctes.

Vérification	Solution
Les réglages du signal en entrée correspondent-ils aux signaux provenant de l'appareil connecté ?	Modifiez les réglages suivants de manière appropriée pour le signal de l'équipement connecté.Lorsque l'image provient d'un périphérique connecté au port d'entrée de l'ordinateur ☑ Menu Signal - Signal entrée p.37Si l'image provient d'un périphérique connecté au port d'entrée Vidéo ou S-video ☑ Menu Signal - Signal Vidéo p.37
La Luminosité de l'image a-t-elle été réglée correctement ?	Ajustez le réglage Luminosité du Menu de configuration. ☑ Menu Image - Luminosité p.36
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. ☑ Guide de démarrage rapide
Le Contraste▶ est-il ajusté correctement ?	Ajustez le réglage Contraste du Menu de configuration. ☑ Menu Image - Contraste p.36
La Réglage couleur est-elle réglée correctement ?	Ajustez le réglage Réglage couleur du Menu de configuration. ☑ Menu Image - Réglage couleur p.36
L'Intensité couleur et la Nuance des couleurs ont-elles été ajustées correctement ?	Ajustez les réglages Intensité couleur et Nuance du Menu de configuration. ☑ Menu Image - Intensité couleur, Nuance p.36
Uniquement en cas de projection d'images provenant d'une source vidéo

Les images sont sombres

Vérification	Solution
La Luminosité de l’image a-t-elle été définie correctement ?	Ajustez les réglagesLuminosité et Réglage luminositédu Menu de configuration.Menu Image - Luminositép.36Menu Réglage - Réglage luminositép.38
LeContrastest-il ajusté correctement ?	Ajustez le réglageContrastedu Menu de configuration.Menu Image - Contrastep.36
La Lampe doit-elle être remplacée ?	Lorsqu’il est presque temps de remplacer la Lampe, les images deviennent plus sombres et la qualité des couleurs se dégrade. Dans ce cas, installez une Lampe neuve.p.72

Problèmes au démarrage de la projection

Pas d'alimentation électrique

Vérification	Solution
Avez-vous appuyé sur le bouton [⏻] ?	Appuyez sur le bouton [⏻] pour allumer l'appareil.
Les témoins sont-ils éteints ?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique est anormale.Débranchez le cordon d'alimentation puis rebranchez-le. ➕ Guide de démarrage rapideVérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Les témoins s'allument-ils et s'éteignent-ils lorsque vous touchez le cordon d'alimentation ?	Cette situation est probablement due à un faux contact dans le cordon d'alimentation ou à un cordon défectueux.Réinsérez le cordon d'alimentation. Si cela ne résout pas le problème, cessez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le Guide d'Assistance et de service. ➕ Liste des contacts pour projecteurs Epson
La fonction Blocage fonctionne. est-elle réglée sur Verrouill.compl. ?	Appuyez sur le bouton [⏻] de la Télécommande. Si vous ne voulez pas utiliser la fonction Blocage fonctionne., réglez-la sur Off. ➕ Menu Réglage - Blocage fonctionne. p.32
Les réglages appropriés ont-ils été sélectionnés pour le récepteur distant ?	Consultez la section Récepteur à distance du Menu de configuration. ➕ Menu Réglage - Récepteur à distance p.38

Autres problèmes

Aucun son n'est émis, ou le son est très faible

Vérification	Solution
La source audio est-elle connectée correctement ?	Débranchez le câble du port d'entrée audio L/R puis rebranchez-le.
Le volume est-il réglé au niveau minimum ?	Ajustez le volume de manière à entendre le son. ⚫ p.38 ⚫ Guide de démarrage rapide
Le mode Pause A/V est-il activé ?	Appuyez sur le bouton [A/V Mute] de la Télécommande afin d'annuler le mode Pause A/V. ⚫ p.20
Le câble audio est-il de type « Sans résistance » ?	Si vous employez un câble audio que vous vous êtes procuré dans le commerce, assurez-vous qu'il est de type « Sans résistance ».

Aucun son n'est émis à partir du microphone

Vérification	Solution
Le microphone est-il branché correctement ?	Débranchez le câble du port Mic Input puis rebranchez-le.
Le volume d'entrée micro est-il trop bas ?	Ajustez le volume de manière à entendre le son. ⚙️ Menu Réglage - Volume entrée micro p.38

La Télécommande ne fonctionne pas

Vérification	Solution
L’émetteur de la Télécommande est-il bien orienté vers le Récepteur à distance du projecteur lorsque vous l’utilisez ?	Orientez la télécommande vers le Récepteur à distance.Plage de fonctionnement Guide de démarrage rapide
La télécommande n’est-elle pas trop éloignée du projecteur ?	La portée de la télécommande est d'environ 6 m. Guide de démarrage rapide
La lumière directe du soleil ou une lumière forte de lampes fluorescentes parvient-elle au Récepteur à distance ?	Installez le projecteur à un endroit où le Récepteur à distance ne reçoit pas de lumière trop forte. Ou réglez le récepteur sur Off dans la section Récepteur à distance du Menu de configuration. Menu Réglage - Récepteur à distance p.38
Les réglages appropriés ont-ils été sélectionnés pour le Récepteur à distance ?	Consultez la section Récepteur à distance du Menu de configuration. Menu Réglage - Récepteur à distance p.38
Les piles sont-elles déchargées ou ont-elles été installées correctement ?	Vérifiez si les piles ont été insérées correctement, ou remplacez-les si nécessaire. p.71

Je veux modifier la langue des messages et des menus.

Vérification	Solution
Modifiez le réglage Langue.	Ajustez le réglage Langue du Menu de configuration. p.40

Vous ne recevez pas d'Courrier, même si un problème est rencontré sur le projecteur (EB-826W/825/85).

Vérification	Solution
Le Mode attente est-il réglé sur Comm. activée ?	Pour utiliser la fonction Notif. courrier lorsque le projecteur est en attente, activez Comm. activée dans la section Mode attente du Menu de configuration. ☎ Menu Avancé - Mode attente p.40
Une erreur fatale est-elle survenue, provoquant l'arrêt subit du projecteur ?	Si le projecteur s'arrête soudainement, il est impossible d'envoyer des e-mails.Si cet état anormal persiste, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans le Guide d'Assistance et de service. ☎ Liste des contacts pour projecteurs Epson
Le projecteur reçoit-il une alimentation électrique ?	Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
La fonction Notif. courrier est-elle configurée correctement dans le Menu de configuration ?	Les Courrier de notification des anomalies sont envoyés conformément aux réglages Courrier du Menu de configuration. Vérifiez si ces réglages sont corrects. ☎ Menu Réseau - Menu Courrier p.49

Annexe

Ce chapitre contient des procédures de maintenance qui vous aideront à conserver votre projecteur en excellent état de fonctionnement pendant très longtemps.

Le projecteur prend en charge les quatre méthodes de projection suivantes. Installez-le en fonction des conditions de l'emplacement désiré.

Avertissement

• Dans le cadre de l'installation de la fixation de plafond (suspension du projecteur au plafond), une procédure d'installation spécifique est requise. Une installation incorrecte risque d'entraîner des blessures ou des détériorations en cas de chute du projecteur.
• En cas d'utilisation d'adhésifs sur lesPoints d'installation de la fixation de plafond (pour éviter que les vis ne se desserrent), de lubrifiants, d'huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entraîner des blessures pour les personnes se trouvant sous la fixation et endommager le projecteur. Lors de l'installation ou du réglage de la Fixation de plafond, n'utilisez pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc.

Attention

Ne posez pas le projecteur sur le côté pour l'utiliser. Vous risqueriez de provoquer des erreurs.

- Projection depuis le devant de l'écran (vers l'Avant)

- Suspension du projecteur au plafond et projection depuis le

- Rétroprojection avec un écran translucide (vers l') (vers l'Arrière)

- Suspension du projecteur au plafond et rétroprojection derrière

devant de l'écran (projection Avant/Plafond)

un écran translucide (projection Arrière/Plafond)

- Pour suspendre le projecteur au plafond, installez la Fixation de plafond en option.

p.78

- Vous pouvez modifier le réglage dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la Télécommande pendant environ cinq secondes.

Avant↔Avant/Plafond

Choisissez Arrière ou Arrière/Plafond dans le Menu de configuration. 📞 p.40

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projetées commence à se dégrader.

Nettoyage de l'Extérieur du Projecteur

Nettoyez l'extérieur du projecteur en l'essuyant sans forcer à l'aide d'un chiffon doux.

Si le projecteur est particulièrement sale, humidifiez votre chiffon à l'aide d'une solution d'eau contenant une petite quantité d'un détergeant neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur.

Attention

N'utilisez pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces substances pourraient modifier la qualité de la coque du projecteur ou provoquer sa décoloration.

Nettoyage de l'Objectif

Utilisez un chiffon optique, disponible dans le commerce, pour essuyer délicatement l'objectif.

Attention

Faites attention de ne pas frotter l'objectif avec un matériau abrasif, et protégez-le des chocs, car il s'agit d'une pièce fragile.

Nettoyage du Filtre à Air

Nettoyez le Filtre à air et la Grille d'entrée d'air si le message suivant s'affiche :

Le projecteur chauffe. Vérifiez que l'ouverture de la ventilation n'est pas obstruée, nettoyez ou remplacez le filtre.

Attention

• L'accumulation de poussière sur le Filtre à air peut provoquer une élévation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Nettoyez immédiatement le Filtre à air si le message s'affiche.
• Ne rincez pas le Filtre à air à l'eau, et n'employez ni détergents ni solvants.

• Si un message s'affiche fréquemment, même après un nettoyage, il est temps de remplacer le filtre à air. Utilisez un Filtre à air neuf. p.75
• Il est conseillé de nettoyer ces pièces au moins tous les trois mois. Augmentez la fréquence de nettoyage si vous employez le projecteur dans un environnement particulièrement poussiéreux.

Cette section explique comment remplacer les piles de la Télécommande, la Lampe et le Filtre à air.

Remplacement des Piles de la Télécommande

Si la Télécommande semble mettre longtemps à réagir ou cesse de fonctionner au bout d'un moment, c'est probablement que ses piles sont arrivées à épuisement. Dans ce cas, vous devez remplacer les piles. Utilisez deux piles alcalines ou manganèse en Piles AA. N'utilisez que des Piles AA manganèse ou alcalines.

Attention

Lisez attentivement le fascicule intitulé Consignes de sécurité avant de manipuler les piles. 📍 Consignes de sécurité

Procédure

Retirez le couvercle du compartiment à piles.

Poussez sur la languette du couvercle du compartiment à piles, puis relevez celui-ci.

Veillez à installer les nouvelles piles à l'endroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier.

Replacez le couvercle du compartiment à piles.

Appuyez sur le couvercle jusqu'à ce qu'il fasse entendre un déclic.

Remplacement de la Lampe

Périodicité de remplacement de la Lampe

Il est temps de remplacer la Lampe quand :

- Le message « Remplacez la lampe. » s'affiche quand vous commencez la projection.

Un message est affiché.

- Le témoin de la Lampe clignote en couleur orange.

Source search Menu Lamp Temp

- L'image projetée commence à devenir sombre ou à perdre de sa qualité.

Attention

- Le message de remplacement de lampe est programmé pour s'afficher après les périodes d'utilisation suivantes, afin de conserver aux images leur luminosité initiale et toute leur qualité : p.38

En cas d'utilisation continue en mode Haute luminosité : Environ 5000 heures

En cas d'utilisation continue en mode Basse luminosité : Environ 6000 heures

- Si vous continuez à utiliser la Lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Lorsque le message indiquant que la Lampe doit être remplacée s'affiche, remplacez sans tarder votre Lampe par une lampe neuve, même si elle fonctionne encore.

- Selon les caractéristiques de la Lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produise moins de luminosité ou cesse complètement de fonctionner avant même que ce message ne s'affiche. Il est donc conseillé de toujours conserver une lampe de rechange à portée de main afin de pouvoir remédier à cette éventualité.

Procédure de remplacement de la Lampe

Le remplacement de la Lampe peut se faire même si le projecteur est fixé au plafond.

Avertissement

- Dans le cadre du remplacement d'une Lampe qui a cessé de briller, il est possible que la Lampe soit cassée. Si vous devez remplacer la Lampe d'un projecteur qui a été installé au plafond, vous devez toujours partir du principe que la Lampe usagée est peut-être brisée et vous tenir sur le côté du Couvercle de la lampe, et non dessous. Retirez doucement le Couvercle de la lampe.

- Ne démontez pas la Lampe et n'y apportez pas de modifications. Si vous installez et utilisez une Lampe modifiée ou remontée dans le projecteur, vous risquez de provoquer un incendie, une électrocution ou un autre incident.

Attention

Attendez que la Lampe ait suffisamment refroidi avant d'ouvrir le Couvercle de la lampe. Si la lampe est toujours chaude, vous risquez de vous brûler ou de vous blesser. Le refroidissement suffisant de la Lampe nécessite environ une heure à compter de la mise hors tension.

Procédure

Après avoir éteint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.

Attendez que la Lampe ait suffisamment refroidi, puis retirez le Couvercle de la lampe.

Desserrez la vis de fixation du Couvercle de la lampe à l'aide du tournevis fourni avec la nouvelle lampe ou d'un tournevis cruciforme. Faites ensuite coulisser le Couvercle de la lampe vers l'avant puis soulevez-le pour le retirer.

3 Desserrez les deux vis de fixation de la Lampe.

4 Retirez l'ancienne Lampe en tirant sur la poignée.

Si la Lampe est cassée, remplacez-la ou demandez l'assistance de votre revendeur. 📄 Liste des contacts pour projecteurs Epson

5 Installez la nouvelle Lampe.

Insérez la nouvelle Lampe le long du rail de guidage, dans le sens correct, de manière à ce qu'elle se mette en place. Appuyez fermement à l'endroit où figure l'indication « PUSH », et serrez les deux vis lorsqu'elle est insérée complètement.

Replacez le Couvercle de la lampe.

• Veillez à installer la Lampe correctement. L'ouverture du Couvercle de la lampe a pour effet d'éteindre automatiquement la Lampe, par mesure de précaution. En outre, elle ne se rallumera pas tant qu'elle et son Couvercle de la lampe n'auront pas été réinstallés correctement.
• Ce produit est équipé d'une lampe contenant du mercure (Hg). Veuillez consulter les réglementations locales relatives à la mise au rebut ou au recyclage. Ne jetez pas la lampe avec des déchets ménagers.

Réinitialisation de la Durée de lampe

Le projecteur mémorise le nombre total d'heures d'utilisation de la lampe. Lorsqu'il est temps de remplacer la lampe, un témoin et un message vous avertissent. Après avoir remplacé la Lampe, veillez à remettre ce compteur à zéro à l'aide de la fonction Durée de lampedu Menu de configuration. p.53

N'utilisez Durée de lampe qu'après le remplacement de la Lampe, faute de quoi la période de remplacement de la Lampe ne sera pas indiquée correctement.

Remplacement du Filtre à air

Périodicité de remplacement du Filtre à air

Il est temps de remplacer le Filtre à air quand :

• Le Filtre à air a pris une couleur brune.
• Le message s'affiche alors que le Filtre à air a été nettoyé.

Procédure de remplacement du Filtre à air

Le remplacement du Filtre à air peut se faire même si le projecteur est fixé au plafond.

Procédure

Après avoir éteint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.

Ouvrez le couvercle du filtre à air.

Faites coulisser le bouton d'ouverture/fermeture du capot du filtre à air, puis ouvrez ce capot.

Retirez le Filtre à air.

Saisissez la partie surélevée au centre du Filtre à air puis tirez-le vers vous.

Installez le nouveau Filtre à air.

Appuyez dessus jusqu'à ce qu'il fasse entendre un déclic.

Fermez le couvercle du filtre à air.

Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des filtres à air usagés.

Matériau du cadre : ABS

Matériau du filtre : mousse de polyuréthane

Les accessoires et consommables disponibles en option sont les suivants. Veuillez faire l'acquisition de ces produits lorsqu'ils sont nécessaires. La liste suivante présente les accessoires et consommables en option disponibles en : 2009,04. Les détails des accessoires peuvent faire l'objet de modifications sans préavis, et leur disponibilité peut varier selon le pays d'achat.

Accessoires en Option

Sacoche de transport ELPKS16BUtilisez cette sacoche pour transporter le projecteur lors de vos déplacements.

Écran portatif 60" ELPSC07Écran portatif 80" ELPSC08Écran 100" ELPSC10Écrans portatifs de type rouleau (Rapport L/H)4:3)

Écran portatif 70" ELPSC23Écran portatif 80"ELPSC24Écran portatif 90" ELPSC25Écrans portatifs de type rouleau (Rapport L/H)16:10)

Écran portatif 50" ELPSC06Écran compact et facile à transporter. (Rapport L/H 4:3)

Câble pour ordinateur ELPKC02(1,8 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Identique au câble pour ordinateur fourni avec le projecteur.

Câble pour ordinateur ELPKC09(3 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Câble pour ordinateur ELPKC10(20 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Utilisez l’un de ces câbles de rallonge si le câble pour ordinateur fourni avec le projecteur est trop court.

Câble Composantes Vidéo ELPKC19(3 m ; mini D-sub 15 broches/RCA mâle × 3)Permet la connexion à une source Vidéo component▶.

Caméra pour documents ELPDC06S'utilise pour la projection de livres, de transparents ou de dias.

Unité de Réseau sans fil ELPAP03 (EB-826W/825/85 uniquement)S'emploie en cas de connexion sans fil du projecteur à un Ordinateur et de projection.

Quick Wireless Connection USB Key ELPAP05 (EB-826W/825/85 uniquement)Cette clé permet de se connecter à un Ordinateur Windows et de projeter des images à partir de celui-ci.Le projecteur doit toutefois être connecté à un réseau avant de pouvoir être utilisé.

Tube plafond (450 mm/argent)* ELPFP13Tube plafond (700 mm/argent)* ELPFP14S'utilise pour installer le projecteur à un plafond élevé.

Fixation de plafond* ELPMB23S'utilise pour installer le projecteur au plafond.

* Une méthode d'installation spéciale est requise pour suspendre le projecteur à un plafond. Si vous souhaitez utiliser la méthode d'installation, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans le Guide d'Assistance et de service. 📄 Liste des contacts pour projecteurs Epson

Consommables

Lampe ELPLP50

Pour remplacer une Lampes usagée.

Filtre à air ELPAF22

Pour remplacer un Filtres à air usagé.

Vous pouvez enregistrer l'image actuellement projetée sous la forme d'un Logo d'utilisateur.

Lorsqu'un Logo d'utilisateur est enregistré, il remplace le Logo d'utilisateur précédent.

Procédure

Projetez l'image à utiliser comme Logo d'utilisateur puis appuyez sur le bouton [Menu].

Utilisation de la Télécommande

Menu Enter Esc EPSON

Utilisation du Panneau de configuration

Source Search Menu Esc

Choisissez Avancé dans le Menu de configuration puis choisissez Logo d'utilisateur. 🔒 "Utilisation du Menu de Configuration" p.35

Les boutons que vous pouvez utiliser et leurs fonctions sont indiqués sous le menu.

Image Signal Réglage Avancé Réseau Information Réinit. Affichage Logo d'utilisateur Projection Fonctionnement Mode attente Micro en attente USB Type B Langue Réinit. Avant Comm. désactivée Off USB Display Français Retour

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée [Menu] : Quitt.

• Si la fonction Protec. logo utilis. de la section Mot de passe protégé est réglée sur On, un message vous informe qu'il est impossible de modifier le logo d'utilisateur. Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off.
• Si vous lancez la fonction Logo d'utilisateur alors qu'une fonction telle que Keystone, E-Zoom, Aspect ou Progressif est activée, la fonction actuelle est annulée.

Quand le message « Accepter cette image comme logo utilisateur ? » s'affiche, choisissez Oui.

Lorsque vous appuyez sur le bouton [Enter] de la Télécommande ou du Panneau de configuration, il se peut que le format d'écran change en fonction du signal, car il s'adapte à la résolution du signal d'image.

Déplacez cette zone pour choisir la partie de l'image à employer comme Logo d'utilisateur.

[◀◆>:Dépla. [Enter]:Valid. [Menu]:Quitt.

Utilisation de la Télécommande

Menu Enter ESC ON

Utilisation du Panneau de configuration

Source Search Menu Inter

Vous pouvez enregistrer une zone de 400 × 300 points.

Lorsque le message Sélectionner cette image ? s'affiche, choisissez Oui.

Sélectionnez le facteur de zoom dans l'écran de réglage du zoom.

[Logo d'utilisateur] Réglez le facteur zoom. Facteur zoom: 0100% 2000% 3000%

[Esc]:Retour [◆]:Sélection [Enter]:Valider [Menu]:Quitter

Quand le message Sauvegarder l'image comme logo utilisateur ? s'affiche, choisissez Oui.

L'image est enregistrée. Lorsque l'image est enregistrée, le message Terminé. s'affiche.

• Lorsqu'un Logo d'utilisateur a été enregistré, il n'est plus possible de rétablir le logo défini en usine.
• L'enregistrement du logo d'utilisateur peut prendre environ 15 secondes. N'employez pas le projecteur ou l'un des appareils connectés pendant l'enregistrement, faute de quoi vous pourriez provoquer des défaillances.

Pour trouver la taille d'écran appropriée, reportez-vous au tableau suivant pour configurer le projecteur. Les valeurs sont seulement des références.

1 Distance de projection
② Distance entre le centre de l'objectif et la base de l'écran
③ Centre de l'objectif

Distance de Projection (EB-825/824/85/84)
Unités : cm

Format d'écran 4:3		1	2
		Minimum (Wide) à Maximum (Tele)
30"	61x46	83 - 136	-5
40"	81x61	111 - 182	-6
50"	100x76	140 - 229	-8
60"	120x90	169 - 275	-9
80"	160x120	226 - 368	-13
100"	200x150	283 - 460	-16
150"	300x230	426 - 692	-23
200"	410x300	568 - 923	-31

Format d'écran 4:3		1	2
		Minimum (Wide) à Maximum (Tele)
250"	500x370	711 - 1155	-39
300"	610x460	854 - 1386	-47

Unités : cm

Format d'écran 16:9		1	2
		Minimum (Wide) à Maximum (Tele)
30"	66x37	91 - 149	1
40"	89x50	122 - 199	1
50"	110x62	153 - 249	2
60"	130x75	184 - 300	2
80"	180x100	246 - 401	3
100"	220x120	308 - 502	4
150"	330x190	464 - 754	6
200"	440x250	619 - 1006	7
250"	550x310	775 - 1258	9
275"	610x340	853 - 1384	10

Distance de Projection (EB-826W)
Unités : cm

Format d'écran 4:3		1	2
		Minimum (Wide) à Maximum (Tele)
30"	61x46	100 - 164	-1
40"	81x61	134 - 219	-1
50"	100x76	169 - 275	-2
60"	120x90	203 - 331	-2
80"	160x120	271 - 442	-3
100"	200x150	340 - 553	-4
120"	240x180	408 - 664	-4
150"	300x230	511 - 831	-5
200"	410x300	682 - 1108	-7
250"	500x370	854 - 1386	-9

Unités : cm

Format d’écran 16:9		1	2
		Minimum (Wide) à Maximum (Tele)
30"	66x37	91 - 149	1
40"	89x50	122 - 199	1
50"	110x62	153 - 249	2
60"	130x75	184 - 300	2
80"	180x100	246 - 401	3
100"	220x120	308 - 502	4

Format d'écran 16:9		1	2
		Minimum (Wide) à Maximum (Tele)
150"	330x190	464 - 754	6
200"	440x250	619 - 1006	7
250"	550x310	775 - 1258	9
275"	610x340	853 - 1384	10

Unités : cm

Format d'écran 16:10		1	2
		Minimum (Wide) à Maximum (Tele)
30"	60x30	88 - 144	-1
40"	80x50	118 - 193	-1
50"	110x70	149 - 243	-2
60"	130x80	179 - 292	-2
80"	170x110	239 - 390	-2
100"	210x130	300 - 488	-3
150"	320x200	451 - 733	-5
200"	420x260	603 - 979	-6
250"	530x330	754 - 1224	-8
280"	590x370	845 - 1371	-9

Vous pouvez connecter au projecteur des clés USB, des appareils photo numériques compatibles USB, des disques durs et la caméra pour documents en option. Les images sur l'appareil photo numérique connecté, ou les fichiers JPEG sur la clé USB, peuvent être diffusées sous la forme d'un Diaporama. Guide d'utilisation du projecteur "Opérations de base de la fonction Diaporama"

Lorsque la caméra pour documents en option est connectée, les images qui en proviennent sont projetées.

Connexion de Périphériques USB

La procédure suivante décrit comment connecter les périphériques USB, en prenant la caméra pour documents en option comme exemple. Connectez la caméra pour documents au projecteur à l'aide du Câble USB fourni avec celle-ci. Lorsque la caméra pour documents est connectée au projecteur en cours de projection, appuyez sur le bouton [USB] de la télécommande ou sur le bouton [Source Search] du panneau de configuration pour passer aux images provenant de cette caméra. p.17

1 Vers le port USB de la caméra pour documents
2 Câble USB
3 Port USB (TypeA)

Attention

• Si vous utilisez un concentrateur USB, la connexion risquera de ne pas fonctionner correctement. Les appareils tels que les appareils photo numériques et les périphériques de stockage USB doivent être connectés directement au projecteur.
• Lorsque vous connectez un disque dur compatible USB, veillez à brancher l'adaptateur secteur fourni avec le disque dur.
• Connectez un appareil photo numérique ou un disque dur au projecteur en utilisant un Câble USB fourni avec l'appareil photo ou un câble prévu pour votre périphérique.
• Utilisez un Câble USB de moins de 3 m de long. Si le câble fait plus de 3 m, la fonction Diaporama risque de ne pas fonctionner correctement.

Retrait de Périphériques USB

Au terme de la projection, procédez comme suit pour déconnecter des périphériques USB du projecteur.

Procédure

Retirez la caméra pour documents en option du port USB (TypeA) du projecteur.

Dans le cas d'appareils photo numériques, disques durs, etc., mettez le périphérique hors tension puis retirez-le.

En utilisant le Câble USB fourni pour connecter le projecteur à un Ordinateur Windows, vous pouvez projeter des images depuis l'Ordinateur. Cette fonction est baptisée USB Display. La connexion d'un Câble USB suffit pour la projection d'images depuis l'Ordinateur.

Connexion

Procédure

Allumez l'Ordinateur.

2 Branchez le cordon d'alimentation (fourni).
3 Allumez l'ordinateur.
4 Ouvrez le Bouton du volet de pause A/V.
5 Connectez le Câble USB.

Si le son doit être émis par le haut-parleur du projecteur, connectez un câble audio (disponible dans le commerce) au port Audio2.

"Première connexion" p.87
"À partir de la deuxième fois" p.88

Attention

Branchez directement le projecteur à l'ordinateur, sans passer par un concentrateur USB.

Première connexion

Procédure

L'installation du pilote démarre automatiquement.

Si vous utilisez un Ordinateur Windows 2000, cliquez sur Ordinateur - Tous les programmes - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x.

Assistant d'installation EPSON USB Display Bienvenue dans l'assistant de configuration de EPSON USB Display Cet assistant installe EPSON USB Display sur votre ordinateur. Veuillez fermer tous les programmes Windows avant d'exécuter cet assistant. Suivant > Annuler

Si vous employez un Ordinateur tournant sous Windows 2000 en mode utilisateur, un message d'erreur Windows s'affiche pendant l'installation, et il peut s'avérer impossible d'installer le logiciel. Dans ce cas, effectuez une mise à jour vers une version plus récente de Windows, redémarrez le système puis retentez la connexion. Pour plus d'informations, contactez l'adresse la plus proche figurant dans le Guide d'Assistance et de service. 📄 Liste des contacts pour projecteurs Epson

Cliquez sur « Acceptor ».

Si le pilote n'est pas installé, vous ne pouvez pas démarrer la fonction USB Display. Choisissez Accepter pour installer le pilote. Pour annuler l'installation, cliquez sur Refuser.

2 Cliquez sur « Accepter ». Si le pilote n'est pas installé, vous ne po fonction USB Display. Choisissez Accept Pour annuler l'installation, cliquez sur R EPSON USB Display Commencer...

Les images de l'Ordinateur sont projetées.

Un certain délai peut s'écouler avant que la projection ne débute. Tant que ce n'est Ordinateur le cas, ne touchez pas à l'équipement, ne débranchez pas le Câble USB et n'éteignez pas le projecteur.

• Si aucune image n'est projetée, cliquez sur Tous les programmes - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x, sur votre Ordinateur.
• Si l'installation ne s'est pas déroulée automatiquement, double-cliquez sur Poste de travail - EPSON_PJ_UD - EMP_UDSE.EXE, sur votre Ordinateur.
• Si le curseur de la souris sautille sur l'écran de l'ordinateur, accédez à Tous les programmes - Projecteur EPSON - EPSON USB Display - EPSON USB Display Vx.x et désactivez la case à cocher Transférer la fenêtre des couches.
• Pour désinstaller le pilote, ouvrez le Panneau de configuration - Ajout/Suppression de programmes et désinstallez EPSON USB Display Vx.x.
• Déconnexion Pour déconnecter le projecteur, il suffit de débrancher le Câble USB. Il n'est pas nécessaire d'employer la fonctionnalité Retirer le matériel en toute sécurité de Windows.

À partir de la deuxième fois

Les images de l'Ordinateur sont projetées.

Un certain délai peut s'écouler avant que la projection ne débute. Veuillez patienter.

Il se peut que les applications qui emploient des fonctions DirectX ne s'affichent pas correctement. (Windows uniquement)

Vous pouvez brancher un câble LAN de type 100BASE-TX ou 10BASE-T disponible dans le commerce. En fonction du modèle, les schémas et interfaces ci-dessous peuvent présenter des différences.

1 Vers le port LAN
② Câble LAN (disponible dans le commerce)
3 Vers le port LAN

Attention

Pour éviter toute défaillance, employez un câble LAN blindé de catégorie 5.

Procédure

Ouvrez le couvercle du filtre à air.

Faites coulisser le bouton d'ouverture/fermeture du capot du filtre à air, puis ouvrez ce capot.

L'unité réseau sans fil est installée.

Fixez l'unité réseau sans fil à l'aide de la vis incluse de manière à ne pas perdre l'unité.

1 Trou de vis pour la fixation d'une unité LAN sans fil

Connexion à un Moniteur Externe (EB-826W/825/85/84 Uniquement)

Les images d'ordinateur entrant par les ports d'entrée Ordinateur1/2 ou BNC peuvent être affichées en même temps sur un moniteur externe et à l'écran connecté au projecteur. Vous pouvez ainsi consulter les images projetées sur un moniteur externe pendant une présentation, même si vous ne voyez pas l'écran. Utilisez le câble fourni avec le moniteur externe pour la connexion.

1 Vers le port du moniteur

2 Port moniteur

③ Vers le port Monitor Out

- Il est impossible d'afficher des images à partir d'équipements connectés au signal Vidéo component ou aux ports d'entrée Video et S-video du moniteur externe.

- Les mires de réglage, le Menu de configuration et les écrans d'Aide. pour des fonctions telles que Keystone ne sont pas envoyés au moniteur externe.

Connexion à un Haut-parleur Externe (EB-826W/825/85/84 Uniquement)

Pour bénéficier d'un son de meilleure qualité, vous pouvez brancher des enceintes avec amplificateur intégré au port Audio Out du projecteur. La connexion doit se faire à l'aide d'un câble audio disponible dans le commerce (prise broche ↔ mini-prise stéréo 3,5 mm). Employez un câble audio compatible au connecteur des haut-parleurs externes.

1 Vers l'équipement audio externe
② Câble audio (disponible dans le commerce)
3 Port Audio Out

• Lorsque la prise du câble audio est insérée dans le port Audio Out, le son n'est plus émis par le haut-parleur intégré du projecteur ; il passe à la sortie externe.
• Si vous employez un câble audio 2RCA(L/R)/mini-pin stéréo que vous vous êtes procuré dans le commerce, assurez-vous qu'il est de type "Sans résistance".

Connexion d'un Microphone

Vous pouvez émettre, via le haut-parleur du projecteur, les sons provenant d'un microphone. Pour ce faire, il suffit de brancher un micro dynamique au port Mic Input du projecteur. Le projecteur ne prend pas en charge la connexion avec alimentation.

TypeB TypeA Computer2 Mic Audio2 RS-232C 1

1 Vers le port Mic Input

Lorsque la fonction Notif. courrier est activée (On) et qu'un problème/avertissement est rencontré sur le projecteur, l'e-mail suivant est envoyé. Objet : EPSON Projector

Ligne 1 : Nom de projecteur sur lequel le problème s'est produit. Ligne 2 : Adresse IP définie pour le projecteur qui a rencontré le problème. Troisième ligne et suivantes : Détails du problème.

Les détails du problème sont indiqués ligne par ligne. Le tableau suivant montre les détails qui sont indiqués dans le message pour chaque élément. Pour savoir comment résoudre les problèmes, voir "Signification des Témoins". 📞 p.57

Message	Cause
Internal error	Erreur interne
Fan related error	Erreur ventilateur
Sensor error	Erreur de capteur
Lamp cover is open.	Couv. lampe ouvert
Lamp timer failure	Défaillance lampe
Lamp out	Erreur lampe
Internal temperature error	Erreur haute temp.(Surchauffe)
High-speed cooling in progress	Avert. haute temp.
Lamp replacement notification	Remplacer lampe
No-signal	Pas de signalAucun signal n'est reçu par le projecteur. Vérifiez l'état de la connexion ou vérifiez si la source de signal est bien allumée.
Auto Iris Error	Err diaphragme auto

Message	Cause
Power Err. (Ballast)	Power Err. (Ballast)

Un signe (+) ou (-) est joint au début du message.

(+): Un problème a été rencontré sur le projecteur.
(-) : Un problème a été résolu sur le projecteur.

Liste des Commandes

Lorsqu'il reçoit une commande de mise sous tension, le projecteur s'allume et passe en mode de préchauffage. Une fois sous tension, le projecteur renvoie un symbole deux-points « : » (3Ah).

À l'issue de l'exécution de chaque commande, le projecteur renvoie l'invite deux-points « : » et attend la commande suivante.

Si le traitement des commandes se termine par une erreur, le projecteur émet un message d'erreur, puis le code « : » réapparaît.

Élément			Commande
Mise sous/hors tension	On		PWR ON
	Off		PWR OFF
Sélection du signal	Computer1	Automatique	SOURCE 1F
		RGB	SOURCE 11
		Composantes	SOURCE 14
	Computer2	Automatique	SOURCE 2F
		RGB	SOURCE 21
		Composantes	SOURCE 24
	Video		SOURCE 41
	S-video		SOURCE 42
	USB Display		SOURCE 51
	USB (EB-826W/825/824/85)		SOURCE 52
	LAN(EB-826W/825/85)		SOURCE 53
Pause A/V On/Off	On		MUTE ON
	Off		MUTE OFF
Sélection de la fonction Pause A/V	Noir		MSEL 00
	Bleu		MSEL 01

Élément		Commande
	Logo	MSEL 02

Ajout d'un code de CR (0Dh) à la fin de chaque commande puis transmission.

Câblage

Connexion série

- Forme du connecteur : D-Sub 9 broches (mâle)

- Nom du port d'entrée du projecteur : RS-232C

RS-232C IOIOI

GND 5 RD 2 TD 3 DTR 4 DSR 6 5 GND 3 TD 2 RD 6 DSR 4 DTR

Nom du signal	Fonction
GND	Terre fil de signal
TD	Transmission données
RD	Réception données
DSR	Jeu de données prêt
DTR	Terminal de données prêt

Protocole de communications

• Réglage du débit en bauds par défaut : 9 600 ppp
• Longueur des données : 8 bits
• Parité : aucune
• Bit d'arrêt : 1 bit
• Contrôle de flux : aucun

La norme PJLink Class1 a été définie par la JBMIA (Japan Business Machine and Information System Industries Association) en tant que protocole standard de contrôle des projecteurs compatibles réseau, dans le cadre de ses efforts de normalisation des protocoles de contrôle de projecteurs.

Le projecteur est conforme à la norme PJLink Class1 définie par la JBMIA.

Il est conforme à toutes les commandes définies par la norme PJLink Class1, à l'exception des commandes suivantes, et un accord a été conformé par la vérification d'adaptation à la norme PJLink.

URL:http://pjlink.jbmia.or.jp/english/

- Commandes non compatibles

Fonction		Commande PJLink
Réglages de sourdine	Activation de la pause de l’image	AVMT 11
	Activation de la sourdine audio	AVMT 21

- Noms des entrées définis par PJLink et connecteurs correspondants du projecteur.

Source	Commande PJLink
Computer1	INPT 11
Computer2	INPT 12
Video	INPT 21
S-video	INPT 22
USB *1	INPT 41
LAN *2	INPT 52
USB Display	INPT 53

*1 Uniquement pris en charge par EB-826W/825/824/85

*2 Uniquement pris en charge par EB-826W/825/85

- Nom du fabricant affiché pour la « demande d'information sur le nom du fabricant »

EPSON

- Nom du modèle affiché pour la « demande d'information sur le nom du produit »

EB-826W

EB-825

EB-824

EB-85

EB-84

Moniteurs Pris en Charge (EB-825/824/85/84)

Signaux d'ordinateur (RVB analogique)
*1 La connexion est désactivée si l'appareil ne possède pas de port de sortie VGA.
Unités : points
*2 Signal en format « Boîte aux lettres »

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport Aspect
			Normal	4:3	16:9
VGAEGA	70	640x350	1024x560	1024x768	1024x576
VGA	60/72/75/85/iMac^*1	640x480/640x360^*2	1024x768	1024x768	1024x576
SVGA	56/60/72/75/85/iMac^*1	800x600/800x450^*2	1024x768	1024x768	1024x576
XGA	60/70/75/85/iMac^*1	1024x768/1024x576^*2	1024x768	1024x768	1024x576
WXGA	60	1280x768	1024x614	1024x768	1024x576
	60	1360x768	1024x578	1024x768	1024x576
	60/75/85	1280x800	1024x640	1024x768	1024x576
WXGA+	60/75/85	1440x900	1024x640	1024x768	1024x576
SXGA	70/75/85	1152x864	1024x768	1024x768	1024x576
	60/75/85	1280x1024	960x768	1024x768	1024x576
	60/75/85	1280x960	1024x768	1024x768	1024x576
SXGA+	60/75/85	1400x1050	1024x768	1024x768	1024x576
UXGA	60	1600x1200	1024x768	1024x768	1024x576
MAC13"	67	640x480	1024x768	1024x768	1024x576
MAC16"	75	832x624	1024x768	1024x768	1024x576
MAC19"	75	1024x768	1024x768	1024x768	1024x576
	60	1024x768	1024x768	1024x768	1024x576
MAC21"	75	1152x870	1016x768	1024x768	1024x576

Même en cas d'entrée de signaux autres que ceux qui précèdent, il est probable que l'image pourra être projetée. Toutefois, il se peut que toutes les fonctions ne soient pas prises en charge.

Vidéo component
Unités : points

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport L/H
			4:3	16:9
SDTV(480i)	60	720x480/720x360*	1024x768	1024x576
SDTV(576i)	50	720x576/720x432*	1024x768	1024x576
SDTV(480p)	60	720x480/720x360*	1024x768	1024x576
SDTV(576p)	50	720x576/720x432*	1024x768	1024x576
HDTV(720p)	50/60	1280x720	1024x768	1024x576
HDTV(1080i)	50/60	1920x1080	1024x768	1024x576
HDTV(1080p)	50/60	1920x1080	1024x768	1024x576

* Signal « Boîte aux lettres »

Vidéo composite/S-Vidéo
Unités : points

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport L/H
			4:3	16:9
TV(NTSC)	60	720x480/720x360*	1024x768	1024x576
TV(PAL,SECAM)	50	720x576/720x432*	1024x768	1024x576

* Signal « Boîte aux lettres »

Moniteurs pris en Charge (EB-826W)

Signaux d'ordinateur (RVB analogique)
Unités : points

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport L/H
			Normal	16:9	Complet	Zoom	Direct
VGAEGA	70	640x350	1280x700	1280x720	1280x800	1280x700	640x350
VGA	60/72/75/85/iMac^*1	640x480/640x360^*2	1066x800	1280x720	1280x800	1280x800	640x480
SVGA	56/60/72/75/85/iMac^*1	800x600/800x450^*2	1066x800	1280x720	1280x800	1280x800	800x600
XGA	60/70/75/85/iMac^*1	1024x768/1024x576^*2	1066x800	1280x720	1280x800	1280x800	1024x768
WXGA	60	1280x768	1280x768	1280x720	1280x800	1280x768	1280x768
	60	1360x768	1280x722	1280x720	1280x800	1280x722	1280x768
	60/75/85	1280x800	1280x800	1280x720	1280x800	1280x800	1280x800
WXGA+	60/75/85	1440x900	1280x800	1280x720	1280x800	1280x800	1280x800
WSXGA+ ^*3	60	1680x1050	1280x800	1280x720	1280x800	1280x800	1280x800
SXGA	70/75/85	1152x864	1066x800	1280x720	1280x800	1280x800	1280x800
	60/75/85	1280x1024	1000x800	1280x720	1280x800	1280x800	1280x800
	60/75/85	1280x960	1066x800	1280x720	1280x800	1280x800	1280x800
SXGA+	60/75/85	1400x1050	1066x800	1280x720	1280x800	1280x800	1280x800
UXGA	60	1600x1200	1066x800	1280x720	1280x800	1280x800	1280x800
MAC13"	67	640x480	1066x800	1280x720	1280x800	1280x800	640x480
MAC16"	75	832x624	1066x800	1280x720	1280x800	1280x800	832x624
MAC19"	75	1024x768	1066x800	1280x720	1280x800	1280x800	1024x768
	60	1024x768	1066x800	1280x720	1280x800	1280x800	1024x768
MAC21"	75	1152x870	1059x800	1280x720	1280x800	1280x800	1152x800

*1 La connexion est désactivée si l'appareil ne possède pas de port de sortie VGA.
*2 Signal en format « Boîte aux lettres »
*3 Uniquement compatible si la valeur Large est sélectionnée pour Résolution dans le Menu de configuration. p.37

Même en cas d'entrée de signaux autres que ceux qui précèdent, il est probable que l'image pourra être projetée. Toutefois, il se peut que toutes les fonctions ne soient pas prises en charge.

Vidéo component
Unités : points

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport L/H
			Normal	16:9	Complet	Zoom	Direct
SDTV(480i)	60	720x480/720x360^*	1066x800	1280x720	1280x800	1280x800	640x480
SDTV(576i)	50	720x576/720x432^*	1066x800	1280x720	1280x800	1280x800	768x576
SDTV(480p)	60	720x480/720x360^*	1066x800	1280x720	1280x800	1280x800	640x480
SDTV(576p)	50	720x576/720x432^*	1066x800	1280x720	1280x800	1280x800	768x576
HDTV(720p)	50/60	1280x720	1280x720	1280x720	1280x800	1280x720	1280x720
HDTV(1080i)	50/60	1920x1080	1280x720	1280x720	1280x800	1280x720	1280x800
HDTV(1080p)	50/60	1920x1080	1280x720	1280x720	1280x800	1280x720	1280x800

* Signal « Boîte aux lettres »

* Signal « Boîte aux lettres »
Vidéo composite/S-Vidéo
Unités : points

Signal	Taux rafraîchi. (Hz)	Résolution	Rapport L/H
			Normal	16:9	Complet	Zoom	Direct
TV(NTSC)	60	720x480/720x360*	1066x800	1280x720	1280x800	1280x800	640x480
TV(PAL,SECAM)	50	720x576/720x432*	1066x800	1280x720	1280x800	1280x800	768x576

Caractéristiques Générales du Projecteur

Nom du produit		EB-826W	EB-825	EB-85	EB-84	EB-824
Dimensions		327 (L) × 95 (H) × 250 (P) mm (sans la section relevée)
Taille du panneau		0,59" de large	0,63"
Méthode d'affichage		Matrice active TFT au polysilicium
Résolution		1 024 000 pixelsWXGA (1280 (L) × 800(H) points) × 3	786 432 pixels (1 024 (H) × 768 (L) points) × 3
Réglage de la mise au point		Manuel
Réglage du zoom		Manuel (1 à 1,62)
Lampe		Lampe UHE, 200 W N° de modèle : ELPLP50
Sortie audio max.		10 W mono
Haut-parleur		1
Alimentation électrique		100 à 240 V CA ±10%, 50/60 Hz 3,3 à 1,5 A
Consommation électrique	Zone 100 à 240 V	En fonctionnement : 289 WConsommation en attente (Comm. activée) : 7,9 WConsommation en attente (Comm. désactivée) : 1,9 W				En fonctionnement : 289 WConsommation en attente: 1,9 W
	Zone 200 à 240 V	En fonctionnement : 275 WConsommation en attente (Comm. activée) : 8,9 WConsommation en attente (Comm. désactivée) : 3,0 W				En fonctionnement : 275 WConsommation en attente: 3,0 W
Altitude de fonctionnement		Altitude de 0 à 2286 m
Température de fonctionnement		5 à +35°C (sans condensation)
Température de stockage		-10 à +60°C (sans condensation)
Poids		Environ 3,1 kg

Nom du produit			EB-826W	EB-825	EB-85	EB-84	EB-824
Connecteurs	Port d'entrée Ordinateur1 (Computer1)	1	Mini D-Sub 15 broches (femelle) bleu
	Port d'entrée Ordinateur2 (Computer2)	1	Mini D-Sub 15 broches (femelle) bleu
	Port Audio1 (Audio1)	1	Mini jack stéréo
	Port Audio2 (Audio2)	1	Mini jack stéréo
	Port d'entrée Vidéo (Video)	1	Jack broche RCA
	Port S-Viséo (S-Video)	1	Mini DIN 4 broches
	Port Port d'entrée audio L/R (Audio-L/R)	1	Jack broche RCA x 2 (G, D)
	Port Mic Input (Mic)	1	Mini jack stéréo
	Port Sortie audio (Audio Out)	1	Mini jack stéréo				-
	Port Monitor Out (Moniotor Out)	1	Mini D-Sub 15 broches (femelle) noir				-
	Port USB (TypeB)*	1	Connecteur USB (type B)
	Port USB (TypeA)*	1	Connecteur USB (type A)		-		Connecteur USB (type A)
	Port USB	1	Connecteur USB (Type A) pour unité de réseau sans fil en option		-
	Port LAN	1	RJ-45				-
	Port RS-232C	1	Mini D-Sub 9 broches (mâle)

* Compatible USB 2.0. Toutefois, les ports USB ne sont pas nécessairement compatibles avec tous les appareils prenant en charge des connexions USB.

Angle d'inclinaison

Si vous inclinez le projecteur de plus de 30°, il risque de tomber et d'être endommagé ou de provoquer un accident.

Spécifications Logicielles

Les logiciels fournis avec le projecteur ou les accessoires en option tournent sur des ordinateurs possédant les caractéristiques suivantes.

EMP NS Connection n'est fourni qu'avec le modèle EB-826W/825/85.

* Internet Explorer Ver.5 ou version installée, et utilisateur disposant de droits de niveau Administrateur

	EMP NS Connection	EMP Monitor	USB Display
Système d'exploitation	Windows 2000 SP4/XP/XP SP1/XP SP2/XP SP3/Vista/Vista SP1Mac OS X 10.3 ou version ultérieureRecommandé : Mac OS X 10.5.1 ou versions supérieures, 10.4.11/10.3.9	Windows 98 SE SP1/Me/NT4.0 SP6/2000SP4/XP 32Bit (HomeEdition/Professional) SP1 ou versions ultérieures Vista/VistaSP1*	Windows 2000 SP4/XP/XP SP1/XP SP2/XP SP3/Vista/Vista SP1
Processeur	Mobile Pentium III 1.2GHz ou plus rapidePower PC G3 900MHz ou plus rapideRecommandé : Pentium M 1.6GHz ou plus rapideCoreDuo 1.5GHz ou plus rapide	Recommandé : Pentium MMX 166MHz ou plus rapideRecommandé : Pentium II 233MHz ou plus rapide	Mobile Pentium III 1.2GHz ou plus rapideRecommandé : Pentium M 1.6GHz ou plus rapide
Quantité de mémoire	256MB ou plusRecommandé : 512MB ou plus	64MB ou plus	256MB ou plusRecommandé : 512MB ou plus
Disque durEspace libre sur le disque dur	20MB ou plus	50MB ou plus	20MB ou plus
Affichage	Résolution supérieure à XGA (1024x768)Couleurs d'affichage : environ 32000 couleurs, mode supérieur au mode 16 bits	Résolution supérieure à SVGA (800x600)Couleurs d'affichage : couleurs 32 bits ou mode supérieurCouleur d'affichage	Résolution supérieure à XGA (1024x768)Couleurs d'affichage : environ 32000 couleurs, mode supérieur au mode 16 bits

95 13 327 85 57 ① ②

1 Centre de l'objectif
② * Distance entre le centre de l'objectif et le trou de montage pour bride de suspension

3-M4×9 98 12 92 250 127 71 242

Unités : mm

Cette section contient les définitions de termes employés en rapport avec le projecteur et de termes techniques qui ne sont pas expliqués dans le corps de ce guide. Pour plus d'informations, consultez d'autres ouvrages de référence disponibles dans le commerce.

Adres. IP trappe	Il s'agit de l'Adresse IP ➔ de l'Ordinateur de destination utilisé pour la notification d'erreurs dans SNMP.
Adresse IP	Numéro qui identifie un Ordinateur connecté à un Réseau.
Adresse Passerelle (Adresse passerelle)	Serveur (routeur) pour la communication sur un Réseau (sous-réseau) divisé en Masque ss-rés ➔.
Alignement	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur qui s'accorde sur la fréquence de ces signaux (nombre de crêtes par seconde du signal) est appelée « Alignement ». Si cet Alignement n'est pas bien effectué, de larges bandes verticales apparaîtront sur les images projetées.
AMX Device Discovery	AMX Device Discovery est une technologie mise au point par AMX et destinée aux systèmes de contrôle AMX, afin de permettre une utilisation aisée des équipements cibles.Epson a mis en œuvre cette technologie de protocole et a prévu un paramètre destiné à activer la fonction de protocole (ON).Pour plus d'informations, consultez le site web d'AMX.URL http://www.amx.com/
Contraste	La luminosité relative des zones claires et des zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images. C'est ce réglage que l'on appelle « ajustement du Contraste ».
DHCP	Abréviation de Dynamic Host Configuration Protocol. Ce protocole attribue automatiquement une Adresse IP ➔ aux appareils connectés à un Réseau.
Dolby Digital	Format de signaux sonores développé par les laboratoires Dolby Laboratories. La stéréo normale est un format à deux voies qui utilise deux haut-parleurs. Le Dolby numérique est un format à 6 voies (5,1 voies) qui ajoute à ces deux haut-parleurs un haut-parleur central, deux haut-parleurs arrière et un sub-woofer.
Entrelacé	Méthode de balayage d'image dans laquelle l'image est découpée en fines lignes horizontales, lesquelles affichées l'une après l'autre, de gauche à droite, puis de haut en bas. Les lignes paires et les lignes impaires sont affichées alternativement.
HDTV	Abréviation de High-Definition Television, télévision haute définition. Cette abréviation fait référence aux systèmes à haute définition qui satisfont les critères suivants :Résolution verticale d'au moins 720p ou 1080i (p =Progressif ➔, i =Entrelacé ➔)Rapport L/H ➔ de l'écran 16:9Réception et lecture (ou sortie) audio Dolby Digital ➔
Masque de sous-réseau (Masque ss-rés)	Valeur numérique qui définit le nombre de bits utilisés pour l'adresse réseau d'un Réseau divisé (sous-réseau) à partir de l'Adresse IP.
Progressif	Méthode de balayage d'image dans laquelle chaque image instantanée est entièrement balayée de haut en bas pour former une image individuelle complète.
Rapport L/H (Rapport L/H)	Rapport entre la largeur de l'image et sa hauteur. Les images HDTV sont au format 16:9, qui donne une apparence élargie. Les images standard sont au format 4:3.
SDTV	Abréviation de Standard Definition Television, télévision à définition standard. Cette abréviation fait référence aux systèmes de télévision qui ne satisfont pas aux critères de la télévision haute définitionHDTV.
SNMP	Abréviation de Simple Network Management Protocol. Il s'agit du protocole de surveillance et de contrôle d'appareils tels que les routeurs et les ordinateurs connectés à un TCP/IP Réseau.
sRGB	Norme internationale de définition des couleurs formulée de sorte que les couleurs provenant des équipements vidéo puissent être facilement traitées par les systèmes d'exploitation des Ordinateur et de l'Internet. Si la source de signal raccordée possède un mode sRGB, réglez à la fois le projecteur et la source de signal en mode sRGB.
SSID	Le SSID est un numéro d'identification pour la connexion à une autre partie via un LAN sans fil. Les communications sans fil sont possibles entre deux appareils qui partagent le même SSID.
SVGA	Type de signal vidéo présentant une résolution de 800 points horizontaux × 600 points verticaux, utilisé par les ordinateurs compatibles IBM PC/AT.
S-Viséo	Signal Vidéo dont la composante de luminance et la composante couleur sont séparées de façon à fournir une meilleure qualité d'image. Les images de ce type sont donc formées à partir de deux signaux indépendants : Y (le signal de luminance) et C (le signal de couleur).
SXGA	Type de signal vidéo présentant une résolution de 1 280 points horizontaux × 1 024 points verticaux, utilisé par les ordinateurs compatibles IBM PC/AT.
Sync.	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur alignant les phases (positions relatives des crêtes et des creux) de ces signaux est appelée « synchronisation ». Si les signaux sont mal synchronisés, l'image peut devenir tremblante, brouillée ou déformée horizontalement.
Taux rafraîchi.	Les points lumineux des écrans ne conservent une même luminosité et une même leur couleur que pendant un temps très court. Pour qu'une image persiste à l'écran, celle-ci doit être balayée de nombreuses fois par seconde, pour "rafraîchir" les points lumineux de l'écran. Le nombre d'opérations de rafraîchissement par seconde est appelé cadence (ou fréquence ou taux) de Taux rafraîchi. et s'exprime en hertz (Hz).
VGA	Type de signal vidéo présentant une résolution de 640 points horizontaux × 480 points verticaux, utilisé par les ordinateurs compatibles IBM PC/AT.
Vidéo component	Signal Vidéo dont la composante de luminance et la composante couleur sont séparées de façon à fournir une meilleure qualité d'image. Les images de ce type sont donc formées à partir de trois signaux indépendants : Y (le signal de luminance), Pb et Pr (les signaux de différence de couleur).
Vidéo composite	Signal Vidéo qui représente le mélange d'un signal de luminosité et de signaux de couleurs. Il s'agit du type de signal le plus répandu parmi les appareils vidéo domestiques (aux formats NTSC, PAL et SECAM). La porteuse Y (signal de luminance) et la composante chromatique (signal de couleur) contenues dans le signal de mire de couleurs sont superposées pour former un signal unique.
WPSXGA	WPS est l'abréviation de Wi-Fi Protected Setup. Il a été conçu par Wi-Fi Alliance pour régler et sécuriser facilement un LAN sans fil.Type de signal vidéo présentant une résolution de 1 024 points horizontaux × 768 points verticaux, utilisé par les ordinateurs compatibles IBM PC/AT.

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des présentes informations. De même, aucune responsabilité n'est acceptée pour les dommages résultant de l'utilisation des informations contenues dans le présent document.

Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou altérations non autorisées de ce produit ou, (sauf aux États-Unis) au non-respect des conditions d'utilisation données par Seiko Epson Corporation.

Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine Epson ou approuvées EPSON par Seiko Epson Corporation.

Le contenu de ce guide peut être modifié ou mis à jour sans avertissement préalable.

Les illustrations figurant dans ce guide peuvent différer du projecteur.

Avis général :

Windows Vista et le logo Windows sont des marques commerciales du groupe Microsoft.

IBM, DOS/V et XGA sont des marques commerciales ou des marques déposées d'International Business Machines Corporation.

Macintosh, Mac et iMac sont des marques déposées d'Apple Inc.

Windows, Windows NT, Windows Vista et PowerPoint sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis.

Dolby est une marque déposée de Dolby Laboratories.

Pixelworks et DNX sont des marques commerciales de Pixelworks, Inc.

WPA ^™ et WPA2 ^™ sont des marques déposées de Wi-Fi Alliance.

La marque commerciale PJLink fait l'objet d'une demande d'enregistrement ou est déjà déposée au Japon, aux États-Unis et dans d'autres pays et régions.

Les autres noms de produits cités dans le présent manuel sont donnés à titre d'information uniquement et lesdits produits peuvent constituer des marques de leur propriétaire respectif. Epson décline tout droit quant à ces produits.

Afficher le fond.... 40

Ajustement Auto.... 37

Alignment.... 37

Aliment. Directe.... 41

Arrière.... 40,69

Autocollant Mot de passe protégé...... 31

Avant.... 40

B

Bague de zoom.... 10

Bas.... 39

Blocage fonctionne.... 32, 39

C

Caractéristiques.... 102

Clavier virtuel.... 43

Connexion de périphériques USB...... 84

Consommables.... 79

Contraste.... 36

Couvercle de la lampe.... 10

Croix.... 27

D

Dépannage.... 57

DHCP.... 45

Distance.... 82

Durée de lampe.... 52

E

Ecran démarrage.... 40

ESC/VP21.... 94

E-Zoom.... 27

F

Fente pour système de sécurité.... 10

Fonction d'aide.... 55

Fonctionnement.... 41

Forme de pointeur.... 39

G

Gel.... 21

Grille de sortie d'air.... 9

I

Info sync.... 52

Intensité couleur.... 36

K

Keystone.... 38

L

Langue.... 41

Liste des moniteurs pris en charge.... 97

Logo utilisateur.... 80

Luminosité.... 36

M

Masque ss-rés.... 45, 48

Menu Autres.... 50

Menu Avancé.... 40

Menu Base.... 44

Menu Courrier.... 49

Menu de Configuration.... 35

Menu Image.... 36

Menu Information.... 52

Menu LAN sans fil.... 45

Menu Réglage.... 38

Menu Réinit.... 53

Menu Réseau.... 42

Menu Réseau avec fil.... 48

Menu Sécurité.... 46

Menu Signal.... 37

Messages.... 40

Mode attente.... 41

Mode couleurs.... 19, 36

Mode haute alt.... 41

Mode veille.... 41

Moniteurs.... 97

Mot de passe protégé.... 30

N

Netteté.... 36

Nettoyage de l'extérieur du projecteur..... 70

Nettoyage du filtre à air et de la grille d'entrée d'air.... 70

Nom de projecteur.... 44

Noms et Fonctions des Différentes Parties du Projecteur.... 9

Notif. courrier.... 49

Nuance.... 36

Numéro de port...... 49

P

Panneau de configuration.... 13

Pause A/V 20

Périodicité de remplacement de la lampe 72

Périodicité de remplacement du filtre à air 75

Photo.... 19

Pied arrière.... 12

Pied avant réglable.... 9

PJLink.... 96

Plafond.... 40

Pointeur.... 26

Pointeur de souris.... 28

Points d'installation de la fixation de plafond 12

Port d'entrée audio L/R.... 11

Port d'entrée Vidéo.... 11

Port Entrée Computer1.... 11

Port Entrée Computer2.... 11

Port Mic Input.... 10

Port S-Vidéo.... 11

Position.... 37

Présentation.... 19

Prise d'alimentation.... 10

Procédure de remplacement de la lampe 72

Procédure de remplacement du filtre à air 75

Progressif.... 38

Projection.... 40

Projection en format d'écran large.... 21

Protec. démarrage.... 30

Protec. logo utilis.... 30

R

Récepteur à distance.... 9, 10

Recherche de source.... 17

Réglage couleur.... 36

Réglage d'adresse 1 .... 49

Réglage d'adresse 2 .... 49

Réglage d'adresse 3.... 49

Réglage luminosité.... 39

Réinitialisation de la durée d'utilisation de la lampe.... 53, 75

Remplacement des piles.... 71

Réseau protégé.... 31

Résolution.... 52

S

Serveur SMTP.... 49

Signal entrée.... 52

Signal Vidéo.... 38, 52

Source.... 52

Taille de l'écran.... 82

Taux rafraîchi.... 52

Télécommande.... 14

Témoin de lampe.... 57

Témoin de mise sous tension.... 57

Témoin de température.... 57

Témoins.... 57

Température de fonctionnement...... 102

Température de stockage.... 102

Théâtre.... 19

Tout Réinit.... 53

V
