SK 300 G3 - Système de micro sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Marque	SENNHEISER
Modèle	SK 300 G3
Catégorie	Émetteur de poche (bodypack) pour système micro sans fil
Type de modulation	FM large bande
Plage de fréquences	516-558, 566-608, 626-668, 734-776, 780-822, 823-865 MHz (selon version)
Largeur de bande de commutation	42 MHz
Nombre de fréquences	1680, réglables par pas de 25 kHz
Banques de fréquences	20 banques système (préréglées) + 6 banques utilisateur, jusqu'à 24 canaux par banque

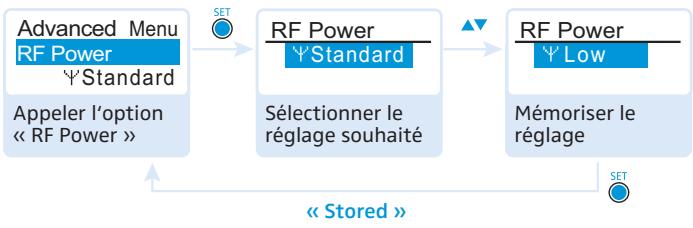

Puissance de sortie HF	typ. 10 mW (low) / 30 mW (standard), commutable
Réponse en fréquence audio	Microphone : 80-18000 Hz ; Ligne : 25-18000 Hz
Rapport signal/bruit	≥ 115 dBA
Distorsion harmonique totale	≤ 0,9 %
Système de réduction de bruit	Sennheiser HDX
Alimentation	2 piles AA (1,5 V) ou pack accu BA 2015 (rechargeable)
Autonomie	typ. 8 heures avec piles
Dimensions (L x l x h)	env. 82 x 64 x 24 mm
Poids (avec piles)	env. 160 g
Température de fonctionnement	-10 °C à +55 °C
Entrée audio	Prise jack 3,5 mm verrouillable (MIC/LINE), alimentation pour micro statique
Fonctions principales	Mute, verrouillage touches, synchronisation infrarouge, écran rétroéclairé, menu intuitif
Accessoires inclus	2 piles AA, notice d'emploi, supplément de fréquences, supplément licence radio
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Garantie	24 mois (selon conditions Sennheiser)

FOIRE AUX QUESTIONS - SK 300 G3 SENNHEISER

Comment allumer l'émetteur de poche SK 300 G3 ?

Pour allumer l'émetteur, ouvrez le couvercle du compartiment à piles, puis appuyez brièvement sur la touche ON/OFF. L'écran s'allume et la LED rouge indique le fonctionnement. Pour éteindre, maintenez ON/OFF enfoncé jusqu'à l'affichage 'OFF'.

Comment synchroniser l'émetteur avec un récepteur EM 300 G3 ?

Placez l'émetteur et le récepteur sur la même banque de fréquences et le même canal. Vous pouvez utiliser la synchronisation automatique via l'interface infrarouge : suivez les instructions du récepteur (symbole sync) ou réglez manuellement les canaux dans le menu 'Frequency Preset'.

Quels microphones puis-je utiliser avec le SK 300 G3 ?

L'émetteur est compatible avec les micros Sennheiser ME 2 (omni), ME 4 (cardioïde) et ME 3 (serre-tête cardioïde), ainsi que le câble ligne CL 2. Tous se branchent sur la prise jack 3,5 mm verrouillable.

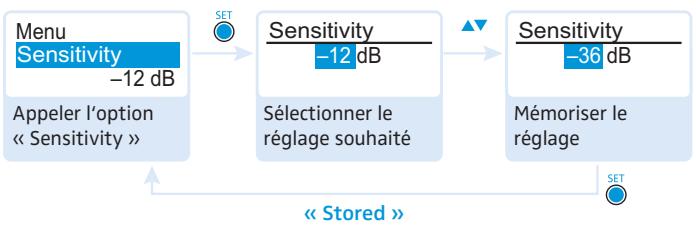

Comment régler la sensibilité d'entrée du microphone ?

Dans le menu principal, sélectionnez 'Sensitivity' et réglez la valeur de 0 à -60 dB par pas de 3 dB. Utilisez l'affichage AF et la LED AF PEAK pour éviter la saturation. Pour une voix forte, commencez entre -30 et -21 dB.

Que faire si l'écran affiche 'Locked' ?

Le verrouillage des touches est activé. Appuyez sur SET, puis sur la touche à bascule pour afficher 'Unlock?' et confirmez avec SET. Le verrouillage se réactive automatiquement après 10 secondes sans utilisation.

Comment activer ou désactiver le signal radio (fonction offline) ?

Pour allumer sans signal radio, maintenez ON/OFF enfoncé jusqu'à 'RF Mute On?', puis appuyez sur SET. Pour réactiver le signal, appuyez brièvement sur ON/OFF, puis sur SET. Cela économise les piles ou prépare l'émetteur sans interférence.

Quelle est l'autonomie des piles et comment recharger l'accu ?

Avec deux piles AA (1,5 V), l'autonomie est typiquement de 8 heures. Pour recharger le pack accu BA 2015, placez l'émetteur dans le chargeur L 2015 (vendu séparément). Les piles standard ne se rechargent pas.

Comment nettoyer l'émetteur de poche ?

Utilisez un chiffon sec et doux. Ne jamais utiliser de liquides, solvants ou détergents, car ils peuvent endommager les composants électroniques. Pour les micros cravate, évitez le contact avec la transpiration.

Puis-je utiliser plusieurs émetteurs simultanément (multicanal) ?

Oui, mais utilisez des canaux d'une même banque système (1 à 20) car ils sont pré-réglés sans intermodulation. Espacez les émetteurs d'au moins 20 cm pour éviter les interférences. Consultez le supplément de fréquences pour les canaux compatibles.

Que faire si le récepteur ne reçoit aucun signal ?

Vérifiez que l'émetteur et le récepteur sont sur la même fréquence et banque. Assurez-vous que le signal radio n'est pas coupé (RF Mute désactivé). Vérifiez l'état des piles, la distance (max 150 m) et que l'antenne n'est pas obstruée. Augmentez la puissance RF si nécessaire.

MODE D'EMPLOI SK 300 G3 SENNHEISER

Consignes de sécurité importantes 2

L'émetteur de poche SK 300 G3 3

Le système de banque de fréquences 3

Domaines d'application 4

Contenu. 5

Vue d'ensemble du produit 6

Vue d'ensemble de l'émetteur de poche SK 300 G3.... 6

Vue d'ensemble des affichages 7

Mise en service de l'émetteur de poche 8

Insérez les piles/le pack accu 8

Charger le pack accu 8

Raccorder un câble de microphone/câble ligne 8

Fixer et positionner les microphones 9

Fixer l'émetteur de poche aux vêtements 10

Utilisation de l'émetteur de poche 11

Allumer/éteindre l'émetteur de poche 11

Désactiver temporairement

Désengagement des touches 12

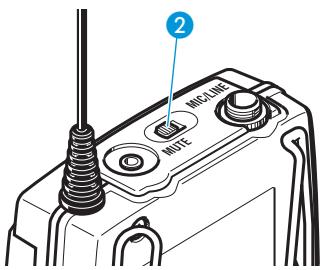

Couper le signal audio ou désactiver le signal radio. 13

Sélectionner un affichage standard 15

Utilisation du menu de commande 16

Les touches 16

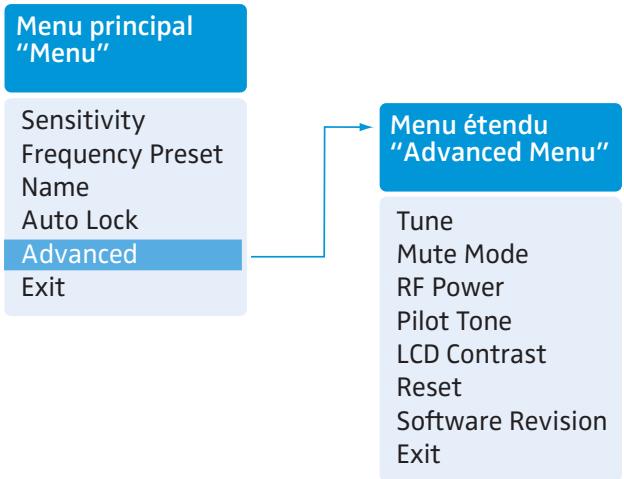

Vue d'ensemble du menu de commande 17

Utiliser le menu de commande 18

Effectuer des réglages via le menu de commande 20

Le menu principal « Menu » 20

Le menu étendu « Advanced Menu » 23

Synchroniser l'émetteur de poche avec un récepteur.... 28

Synchroniser l'émetteur de poche avec

Un récepteur - fonctionnement individuel 28

Synchroniser des émetteurs de poche avec

Des récepteurs - fonctionnement multicanal 28

Nettoyage de l'émetteur de poche 29

Recommandations et conseils 30

En cas d'anomalies 31

Accessoires et pièces de rechange 32

Caractéristiques techniques 33

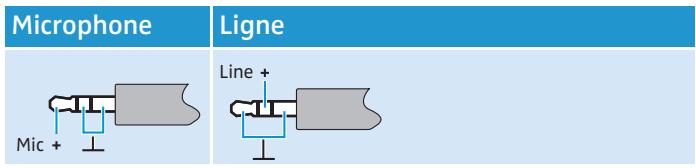

Brochage des connecteurs 34

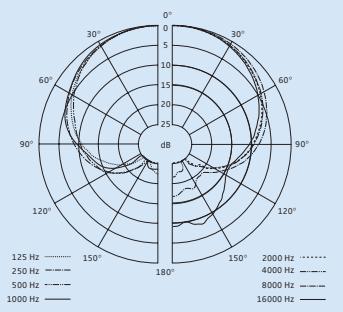

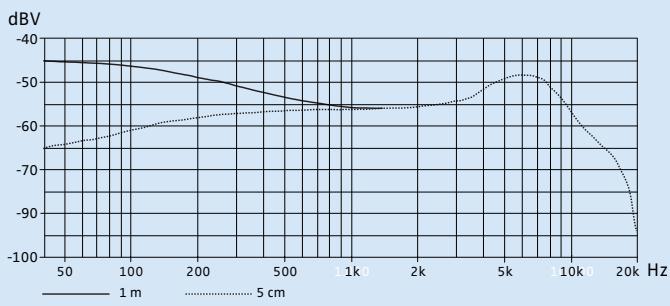

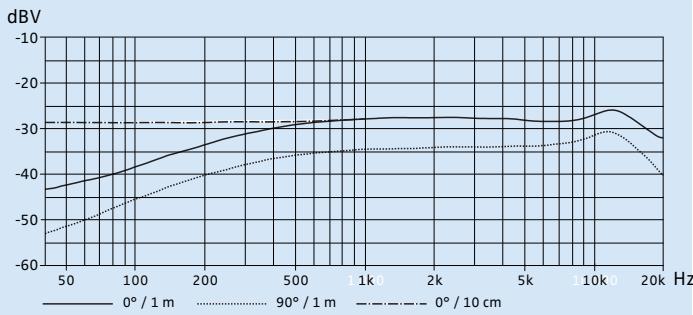

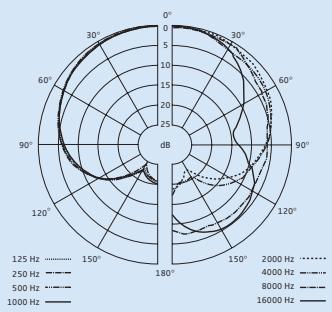

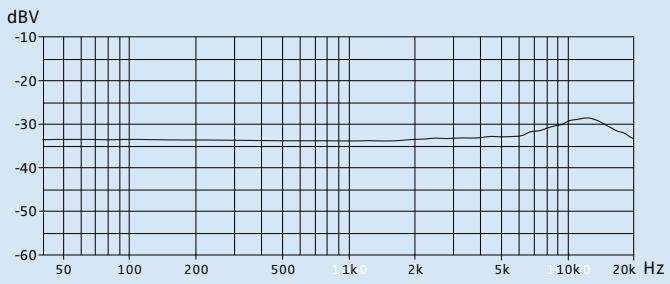

Diagrammes polaires et courbes de réponse

Fréquence des microphones 35

Déclarations du fabricant 36

Index 38

Pour visualiser la notice d'emploi animée, veillez visiter la fiche produit SK 300 G3 sur www.sennheiser.com.

Consignes de sécurité importantes

• Lisez cette notice d'emploi.
• Conservez cette notice d'emploi et joignez-la toujours au produit si vous remettez ce dernier à un tiers.
• Respectez tous les avertissements et toutes les instructions figurant dans cette notice.
• Ne nettoyez le produit qu'avec l'aide d'un chiffon.
• Ne placez pas le produit à proximité de sources de chaleur, telles que des radiateurs, fours ou autres appareils (y compris les amplificateurs) générant de la chaleur.
• N'utilisez que les accessoires supplémentaires/recommandés par Sennheiser.
• Confiez tous les travaux d'entretien à un personnel qualifié.
• Les travaux d'entretien doivent être effectués lorsque le produit a été endommagé, par exemple en cas de pénétration de liquide ou d'objets dans le produit, d'une exposition du produit à la pluie ou à l'humidité, de fonctionnement incorrect ou de chute du produit.
• AVERTISSEMENT: N'utilise pas le produit à proximité d'eau et ne l'expose pas à la pluie ni à l'humidité en raison du risque de courts-circuits.

Pièces de rechange

S'il s'avère nécessaire d'installer des pièces de rechange, assurez-vous que le technicien d'entretien utilise des pièces de rechange recommandées par Sennheiser ou des pièces représentant les mêmes caractéristiques que celles des pièces d'origine. Des pièces de rechange non agréées peuvent provoquer des incendies ou des électrocutions ou encore compter d'autres risques.

Utilisation conforme aux directives

L'utilisation des produits de la série ew 300 G3 conforme aux directives implique :

• que vous ayez lu cette notice et, en particulier, le chapitre « Consignes de sécurité importantes »,
• que vous n'utilisiez les produits que dans les conditions décrites dans la présente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de celle décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

L'émetteur de poche SK 300 G3

Cet émetteur de poche apparait à la série evolution wireless de la troisième génération (ew G3). Cette série se compose d'équipements de transmission haute fréquence sans fil sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et confortable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio.

Points forts de la série evolution wireless 300 G3 :

Synthétiseurs PLL et microprocesseurs optimisés - Système de réduction de bruit HDX Transmission d'un signal pilote pour une fonction squelch sure - Réception True Diversity Largeur de bande de commutation de 42 MHz - Immunité élevée contre l'intermodulation et les interférences lors du fonctionnement multicanal

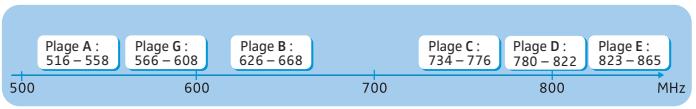

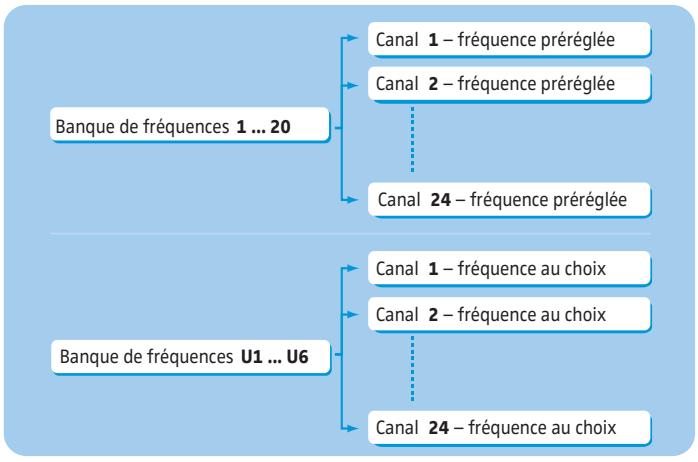

Le système de banque de fréquences

Six plages de fréquences avec respectivement 1680 fréquences sont disponibles pour la transmission dans la bande UHF. L'émetteur de poche est disponible dans les variantes de plages de fréquences suivantes :

Chaque plage de fréquence (A-E, G) offre 26 banques de fréquences avec respectivement jusqu'à 24 canaux :

Chacun des canaux dans les banques de fréquences « 1 » à « 20 » est assigné une fréquence fixe et préréglée (preset) en usine.

Les fréquences préréglées (presets) au sein d'une banque de fréquences sont compatibles entre elles, c. à. d. exemptes d'intermodulation. Ces fréquences ne peuvent pas être modifiées.

Pour une vue d'ensemble des fréquences préréglées (presets), veuillez vous référer au supplément de fréquences joint. Des versions mises à jour du supplément de fréquences peuvent être téléchargées depuis la fiche produit SK 300 G3 sur www.sennheiser.com.

Les banques de fréquences « U1 » à « U6 » vous permettent de régler et mémoriser des fréquences au choix. Il se peut que ces fréquences ne soient pas exemples d'intermodulation.

Domaines d'application

L'émetteur de poche peut être combiné avec le récepteur fixe EM 300 G3.

Le récepteur EM 300 G3 est disponible dans les mêmes varietantes de plages de fréquences et possède le même système de banque de fréquences avec des fréquences prépréglées. Grâce à ce préréglage :

• La mise en service d'un système de transmission est rapide et simple,
• plusieurs systèmes de transmission peuvent fonctionner simultanément sur les fréquences préréglées sans cause d'interférence par intermodulation.

Émetteur	Utilisable avec	Récepteur
SK 300 G3	• Micro cravates : ME 2, ME 4 • Micro serre-tête : ME 3 • Câble ligne : CL 2	EM 300 G3

Vue d'ensemble des microphones/câbles ligne :

Microphone/câble ligne	Type	Directivité
Micro cravate ME 2	micro statique à polarisation permanente	○ – omni
Micro cravate ME 4		○ – cardioïde
Micro serre-tête ME 3		○ – cardioïde
Câble ligne CL 2	-	-

Contenu

L'emballage contient les éléments suivants :

1 émetteur de poche SK 300 G3 2 piles 1,5 V (type AA) 1 notice d'emploi 1 supplément de fréquences 1 supplément d'information sur les licences radio

Vue d'ensemble du produit

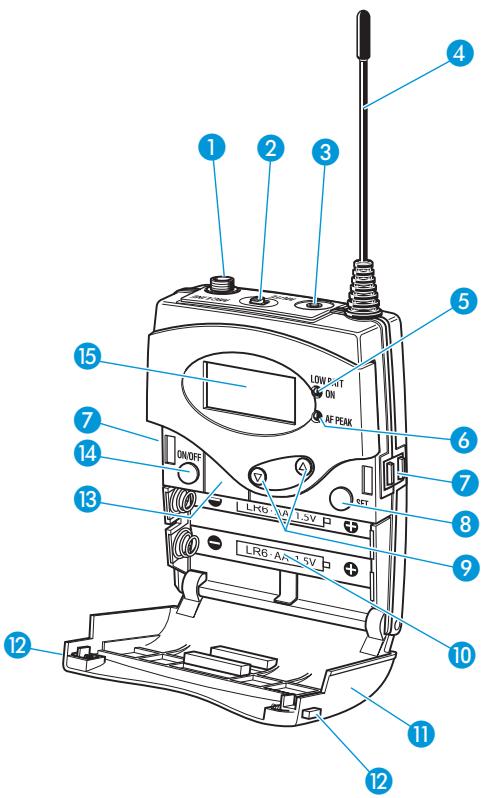

Vue d'ensemble de l'émetteur de poche SK 300 G3

⊕ Entrée microphone/instruments (MIC/LINE), prise jack 3,5 mm, verrouillable 2 Commutateur MUTE 3 Prise pour raccordement du commutateur « mute » externe RMS 1, prise jack 2,5 mm 4 Antenne Témoin de fonctionnement et d'état des piles, LED rouge (LED allumée = ON/LED clignotante = LOW BATTERY) 6 Témoin de saturation audio, LED jaune (LED allumée = AF PEAK) Contacts de charge 8 Touche SET 9 Touche à bascule ▲/▼ (UP/DOWN) 10 Compartiment à piles Couvercle du compartiment à piles 12 Touches de déverrouillage 13 Interface infrarouge 14 Touche ON/OFF avec fonction ESC (abandon) Ecran dot matrix, rétro-éclairé en orange

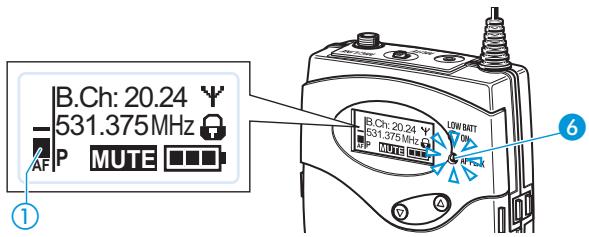

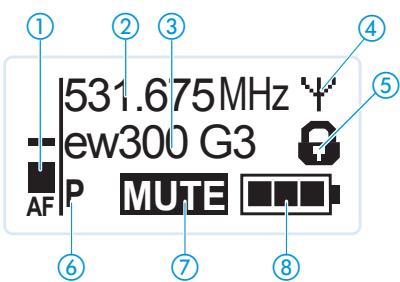

Vue d'ensembles des affichages

Après la mise en marche, l'écran de l'émetteur de poche affiche l'affichage standard « Fréquence/Nom ». Pour d'autres affichages standard, veuillez vous référer à la page 15.

Le rétro-éclairage de l'écran est automatiquement réduit après env. 20 secondes.

Affichage	Signification
① Niveau audio « AF »	Sensibilité de l'émetteur de poche avec fonction « peak hold »Si le niveau d'entrée audio de l'émetteur est trop élevé, l'affichage « AF » indique le niveau maximal et, en outre, la LED jaune AF PEAK 6 s'allume :
② Fréquence	Fréquence d'émission actuelle
③ Nom	Nom sélectionnable de l'émetteur de poche
④ Symbole d'émission	Un signal radio est émis
⑤ Symbole d'activation du verrouillage des touches	Le verrouillage des touches est activé
⑥ « P » (signal pilote)	La transmission du signal pilote est activée
⑦ « MUTE »	Le signal audio est coupé
⑧ Etat des piles	Etat de charge : env. 100% env. 70% env. 30% l'état de charge est critique, la LED rouge LOW BATTERY 5 clignote :

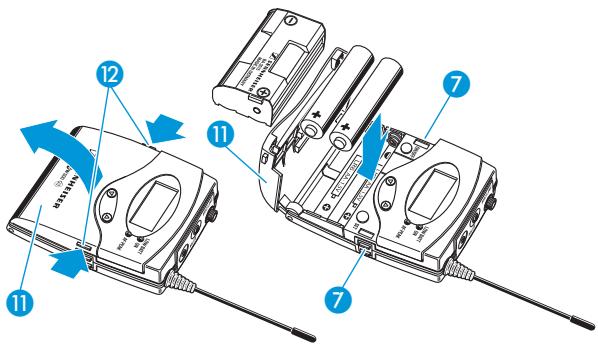

Insérez les piles/le pack accu

Vous pouvez alimenter l'émetteur de poche soit avec deux piles 1,5 V (type AA), soit avec le pack accu rechargeable Sennheiser BA 2015 (voir « Accessoires et pièces de rechange » en page 32).

Enforcez les deux touches de déverrouillage dans le sens des flèches et ouvrez le couvercle du compartiment à piles 11.

Insérez les deux piles/le pack accus comme indiqué sur l'illustration en haut. Respectez la polarité lorsque vous insérez les piles/le pack accu. Fermez le compartment à piles. Le couvercle 1 s'enclenche avec un click audible.

Charger le pack accu

Pour charger l'émetteur de poche avec le pack accu BA 2015 (voir « Accessoires et pièces de rechange » en page 32) : insérez l'émetteur de poche dans le chargeur L 2015 (voir « Accessoires et pièces de rechange » en page 32).

Le chargeur L 2015 sert uniquement à recharger la combinaison pack accu BA 2015/émetteur de poche. Des piles standard (cellules primaires) ou des cellules accu ne sont pas chargées.

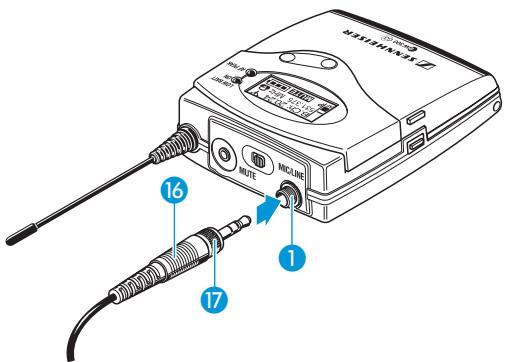

Raccorder un câble de microphone/câble ligne

L'entrée audio accepte aussi bien les microphones statiques à polarisation permanente que d'autres sources audio. L'alimentation en CC pour les microphones statiques se fait par l'entrée audio (prise jack 3,5 mm MIC/LINE 1).

Utilisez soit un microphone Sennheiser recommandé, soit le câble ligne optionnel CL 2 (voir « Accessoires et pièces de rechange » en page 32).

Branchez le connecteur jack 3,5 mm du microphone Sennheiser ou du câble ligne dans la prise jack 3,5 mm MIC/LINE 1.

Vissez l'écrou-raccord ⑦. Dans le menu de commande, réglez la sensibilité de l'entrée microphone/ligne (voir page 20).

Fixer et positionner les microphones

Utilisez le clip 18 pour fixer le microphone aux vêtements (par ex. cravate, revers). Fixez le micro cravate ME 2 aussi près que possible de la source sonore.

Le micro cravate ME 2 a une directivité omnidirectionnelle. Il n'est donc pas nécessaire de le positionner avec une grande précision.

ME 3

Placez le micro serre-tête ME 3 de manière à ce qu'il tienne bien et confortablement sur la tête.

Le micro serre-tête ME 3 a une directivité cardioïde.

Positionnez le micro de manière à ce que son axe de directivité soit dirigé vers la source sonore (par ex. la bouche).

ME 4

Utilisez le clip 18 pour fixer le microphone aux vêtements (par ex. cravate, revers).

Le micro cravate ME 4 a une directivité cardioïde.

Positionnez le ME 4 de manière à ce que son axe de directivité soit dirigé vers la source sonore (par ex. la bouche).

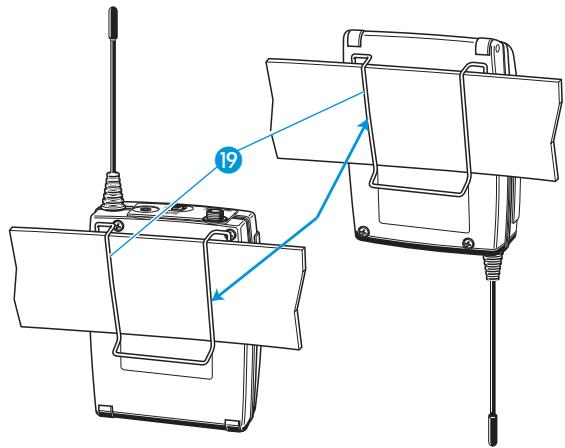

Fixer l'émetteur de poche aux vêtements

Vous pouvez utiliser le clip ceinture 19 pour fixer l'émetteur de poche aux vêtements (par ex. à la ceinture).

Le clip est détachable afin que vous puissiez fixer l'émetteur de poche avec l'antenne pointant vers le bas. Pour ce faire, retirez le clip ceinture 19 de ses points de fixation et remettez-le en place après l'avoir tourné de.

Le clip ceinture 19 est sécurisé pour qu'il ne puisse pas se défaire accidentellement de ses points de fixation.

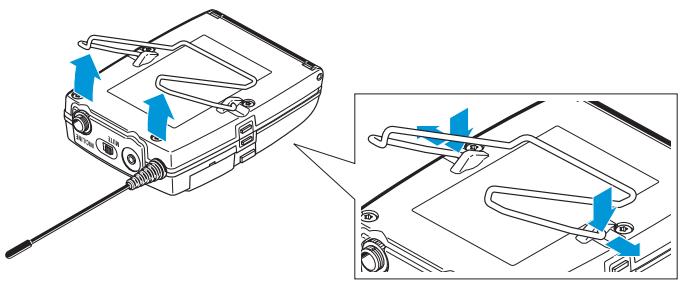

Pour détacher le clip ceinture :

Soulevez le clip ceinture comme indiqué sur l'illustration.

À l'un des points de fixation, poussez le clip ceinture vers le bas et retirez-le du boîtier de l'émetteur. Répétez pour l'autre côté.

Utilisation de l'émetteur de poche

Pour établir une liaison radio, procédez comme suit :

1. Allumez le récepteur (voir la notice d'emploi du récepteur).
2. Allumez l'émetteur de poche (voir la section suivante). La liaison radio est établie et le rétro-éclairage de l'écran du récepteur change de rouge en orange.

Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 28.

Si vous ne pouvez pas établir une liaison radio entre l'émetteur de poche et le récepteur, lisez le chapitre « Synchroniser l'émetteur de poche avec un récepteur – fonctionnement individuel » en page 28.

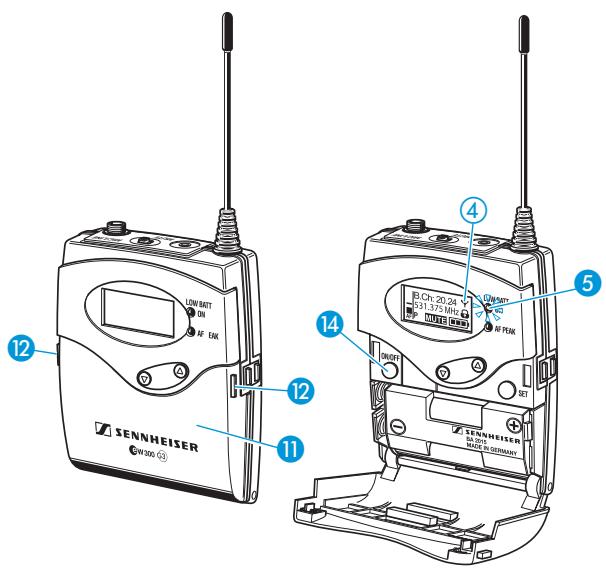

Allumer/éteindre l'émetteur de poche

Enforcez les deux touches de déverrouillage 12 et ouvrez le couvercle du compartiment à piles 11.

Pour allumer l'émetteur de poche (fonctionnement « online »):

Appuyez brièvement sur la touche ON/OFF 14. L'émetteur de poche émet un signal radio. L'affichage standard « Fréquence/Nom » apparait sur l'écran. La LED rouge ON 5 s'allume et le symbole d'émission ④ est affiché.

Vous pouvez allumer l'émetteur de poche et désactiver le signal radio lors de l'allumage. Pour plus d'informations, voir page 12.

Pour éteindre l'émetteur de poche : Si nécessaire, désactivez le verrouillage des touches (voir le chapitre suivant).

ON/OFF

Appuyez sur la touche ON/OFF 14 et maintenez-la enfoncée jusqu'à ce que « OFF » apparaisse sur l'écran. La LED rouge ON 5 et l'écran s'éteignent.

Dans le menu de commande, la touche ON/OFF 14 a une fonction ESC (abandon), c.-à-d. vous abandonnez la saisie et retournez à l'affichage standard actuel.

Pour allumer l'émetteur de poche et désactiver le signal radio lors de l'allumage (fonctionnement « offline »):

ON/OFF

Appuyez sur la touche ON/OFF 14 et maintenez-la enfoncée jusqu'à ce que « RF Mute On? » apparaisse sur l'écran.

SET

Appuyez sur la touche SET. La fréquence d'émission est affichée mais l'émetteur de poche n'émet pas de signal radio. Le symbole d'émission ④ n'est pas affiché. Si la fonction « signal pilote » est activée sur l'émetteur de poche et le récepteur, « RF Mute » apparaît sur l'écran du récepteur.

Utilisez cette fonction afin d'économiser les piles/le pack accu ou de préparer l'émetteur de poche pour l'utilisation lors du fonctionnement « live » sans avoir à interférer avec les liaisons radio existantes.

Pour activer le signal radio :

ON/OFF

Appuyez brievement sur la touche ON/OFF. « RF Mute Off? » apparait sur l'écran.

SET

Appuyez sur la touche SET. Le symbole d'émission ④ est affiché de nouveau.

Désactiver temporairement le verrouillage des touches

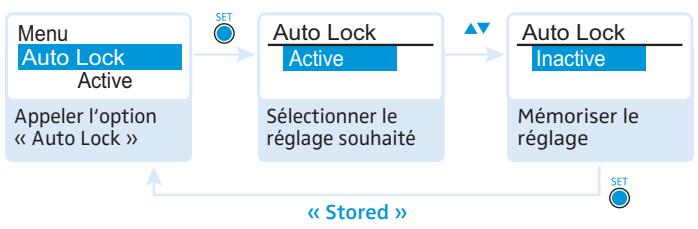

Dans l'option « Auto Lock » (voir page 22), vous pouvez activer ou désactiver le verrouillage automatique des touches.

Si le verrouillage des touches est activé, vous devez le désactiver temporairement afin de pouvoir utiliser l'émetteur de poche :

SET

Appuyez sur la touche SET. « Locked » apparait sur l'écran.

Appuyez sur la touche à bascule. « Unlock? » apparait sur l'écran.

Appuyez sur la touche SET.

Le verrouillage des touches est temporairement désactivé.

Le temps durant lequel le verrouillage des touches reste désactivé est fonction de l'utilisation de l'émetteur de poche :

Si vous utilisez le menu de commande...

Le verrouillage des touches reste désactivé jusqu'à ce que vous quittiez le menu de commande.

Si l'un des affichages standard est affiché...

Le verrouillage des touches est activé automatiquement après 10 secondes.

Le symbole du verrouillage des touches ⑤ clignote lors de l'activation automatique du verrouillage des touches.

Couper le signal audio ou désactiver le signal radio

Le commutateur MUTE ② vous permet de couper le signal audio ou de désactiver le signal radio.

Dans l'option « Mute Mode», vous pouvez régler la fonction souhaitée pour le commutateur MUTE (voir page 25):

Réglage	Placez le commutateur MUTE ⓶ ...	Fonction
« AF On/Off »	... vers la gauche (position MUTE)	Couper le signal audio
	... vers la droite	Réactiver le signal audio
« RF On/Off »	... vers la gauche (position MUTE)	Déspectiver le signal radio (fonctionnement « offline »)
	... vers la droite	Activer le signal radio (fonctionnement « online »)
« Disabled »	Pas de fonction

Dans l'option « Mute Mode», sélectionnez le réglage souhaité (voir page 25).

Les réglages « Push to mute » et « Push to talk » ne sont disponibles qu'avec le commutateur « mute » externe RMS 1 (voir page 25 et « Accessoires et pièces de rechange » en page 32).

Quittez le menu de commande. Placez le commutateur MUTE ② vers la gauche, dans la position MUTE.

L'émetteur de poche réagit comme indiqué dans le tableau.

L'état actuel de la fonction « mute » ou du signal radio est affiché sur l'écran de l'émetteur de poche.

Un affichage supplémentaire apparait sur l'écran du récepteur si :

• la fonction « signal pilote » est activée sur l'émetteur de poche et le récepteur et si, en outre,
• cet affichage a été activé dans l'option « Warnings » au niveau du récepteur (voir la notice d'emploi du récepteur).

Le signal audio est coupé
Ecran de l'émetteur :	« MUTE » ⑦ est affchéé
Ecran du récepteur :	« TX Mute » est affchéé*

• uniquement si activé au niveau du récepteur (voir la section précédente)

Le signal audio est activé (la coupure est annulée)
Ecran de l'émetteur :	« MUTE » ⑦ n'est pas affchéé
Ecran du récepteur :	« TX Mute » n'est pas affchéé

Le signal radio est désactivé
Ecran de l'émetteur :	Le symbole d'émission ⓸ n'est pas affché, « MUTE » ⓷ est affché
Ecran du récepteur :	« RF Mute » est affché*

• uniquement si activé au niveau du récepteur (voir la section précédente)

Le signal radio est activé
Ecran de l'émetteur :	Le symbole d'émission ⓸ est affché, « MUTE » ⓷ n'est pas affché
Ecran du récepteur :	« RF Mute » n'est pas affché

Voussouspoucezegalementdésactiverlesignalradio lorsde l'allumage. Pour plus d'informations, veuillagezyourefererauchapitre«Allumer/eteindreI'emteurdepoche»enpage11.

En utilisant la touche ON/OFF, vous pouvez également activer/désactiver le signal radio lors du fonctionnement.

Pour ce faire, appuyez brièvement sur la touche ON/OFF et procédez comme décrit en page 12.

Sélectionner un affichage standard

Appuyez sur la touche à bascule pour sélectionner un affichage standard :

Contenu de l'affichage	Affichage standard sélectionnable
531.375MHz ew300 G3 AF P MUTE	« Fréquence/Nom »
B.Ch: 20.24 531.375MHz AF P MUTE	« Banque de fréquences/Canal/ Fréquence »
ew300 G3 B.Ch: 20.24 AF P MUTE	« Nom/Banque de fréquences/Canal »

Utilisation du menu de commande

La série ew G3 de Sennheiser se désigne par ses menus intuitifs. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

i	Profitez de la possibilité d'effectuer des régles via le menu de commande de votre récepteur et de les transférer à l'émetteur de poche.
sync	Pour plus d'informations, veuillez vous reférer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole « sync ».

Les touches

Touché	Fonction de la touche
Appuyer sur la touche ON/OFF ON/OFF	• Allumer/étéindre l'émetteur de poche • Abandonner la saisie et returner à l'affichage standard actuel (fonction ESC) • Activer/désactiver le signal radio (fonction spéciale, voir page 13)
Appuyer sur la touche SET SET	• Passer de l'affichage standard actuel au menu de commande • Appeler une option • Accéder à un sous-menu • Mémoriser un réglage et returner au menu de commande
Appuyer sur la touche à bascule ▼▲	• Sélectionner un affichage standard • Passer à l'option précédente ou suivante • Modifier le réglage de l'option sélectionnée

Vue d'ensemble du menu de commande

Affichage	Fonction de l'options
Menu principal « Menu »
Sensitivity	Régler la sensibilité « AF »(voir page 20)
Frequency Preset	Régler la banque de fréquences et le canal (voir page 21)
Name	Afferter un nom de votrechoix àl'émetteur de poche (voir page 21)
Auto Lock	Activer/désactiver le verrouillage automatique des touches(voir page 22)
Advanced	Appeler le menu étendu« Advanced Menu »(voir page 23)
Exit	Quitter le menu de commande etretourner à l'affichage standard actuel

Menu étendu « Advanced Menu »
Tune	Régler les fréquences d'émission pour les banques de fréquences « U1 » à « U6 » (voir page 23)
	Régler la banque de fréquences, le canal et la fréquence d'émission (banques de fréquences « U1 » à « U6 ») (voir page 24)
Mute Mode	Régler le mode du commutateur MUTE (voir page 25)
RF Power	Régler la puissance d'émission (voir page 26)
Pilot Tone	Activer/désactiver la transmission du signal pilote (voir page 26)
LCD Contrast	Régler le contraste de l'écran (voir page 27)
Reset	Annuler les réglages effectuels dans le menu de commande (voir page 27)
Software Revision	Afficher la révision actuelle du logiciel (voir page 27)
Exit	Quitter le menu étendu « Advanced Menu » et returner au menu principal

Utiliser le menu de commande

Si le verrouillage des touches est activé, vous devez le désactiver afin de pouvoir utiliser le menu de commande (voir page 12).

Cette section décrit, à l'exemple de l'option «Sensitivity», la manière d'effectuer des réglages dans le menu de commande.

Passer d'un affichage standard au menu de commande

Appuyez sur la touche SET. Vous passez de l'affichage standard actuel au menu principal. La dernière option sélectionnée est affichée.

Sélectionner une option

Appuyez sur la touche à bascule pour sélectionner l'option « Sensitivity ». Le réglage actuel de l'option sélectionnée est affiché:

Modifier et mémoriser les réglages

Appuyez sur la touche SET pour appeler l'option.

Appuyez sur la touche à bascule pour sélectionner la sensibilité d'entrée souhaitée.

Appuyez sur la touche SET pour mémoriser le réglage.

Annuler une saisie

ON/OFF

Appuyez sur la touche ON/OFF pour annuler une saisie. L'affichage standard actuel apparaît sur l'écran.

Pour retourner ensuite à la dernière option modifiée :

Appuyez tant de fois sur la touche SET jusqu'à ce que la dernière option modifiée apparaisse.

Quitter une option

Passez à l'option « Exit »

Menu

Exit

SET

Confirmez votre sélection.

Vous retournez au niveau de menu supérieur.

Pour retourner directement à l'affichage standard actuel :

ON/OFF

Appuyez sur la touche ON/OFF.

Effectuer des réglages via le menu de commande

Profitez de la possibilité d'effectuer des réglages via le menu de commande de votre récepteur et de les transférer à l'émetteur de poche.

Pour plus d'informations, veuillez vous référer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole « sync »

Plage de réglage: 0 à -60 db, réglable par pas de 3 db

L'affichage du niveau audio « AF » ① est également affiché lors de la mise en sourdine de l'émetteur de poche, ce qui vous permet, par exemple, de vérifier la sensibilité avant le fonctionnement « live ».

Sensibilité d'entrée est ...	Effet/Affichage
... trop élevé	Parler trèsprés d'un micro ou une diffusion sonore avec des voix ou passages musicaux à niveau élevé provoque une saturation. La LED jaune AF PEAK 6 s'allume. L'affichage du niveau audio « AF » ① indique le niveau maximalpendant toute la durée de la saturation.
... correctement réglée	L'affichage du niveau audio « AF » ① n'indique le niveau maximal que pendant les passages les plus forts.
... trop faible	Le signal de la liaison radio ne pas assez puissant. Le signal est alors noyédans le bruit de fond.

Partez des valeurs individuelles suivantes pour un préréglage approximatif :

Application	Réglage
Musique forte/chant fort	-30 à -21 dB
Animation	-21 à 0 dB

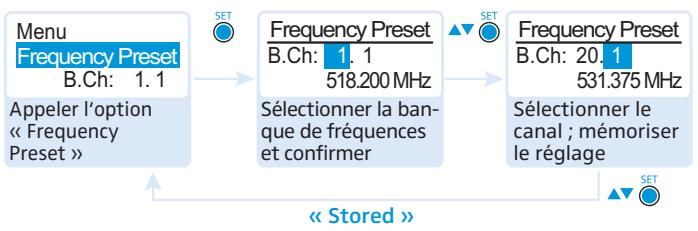

Désélectionner manuellement la banque de fréquences et le canal - « Frequency Preset »

Lorsque vous utilisez l'option « Frequency Preset », le signal radio est désactivé.

Vue d'ensemble des bandes de fréquences et des canaux :

Banque de fréquences	Canaux	Type
« 1 » à « 20 »	jusqu'à 24 par banque de fréquences	Banque système (system bank) : les fréquences sont préréglées en usine
« U1 » à « U6 »	jusqu'à 24 par banque de fréquences	Banque utiliser (user bank) : les fréquences sont sélectionnable au choix

Lors de la configuration des systèmes multicanal, veuillez observer les indications suivantes :

Seules les fréquences préréglées sur les canaux au sein de l'une des banques de fréquences « 1 » à « 20 » sont exemptes entre elles d'intermodulations (voir page 28).

Veillez à régler l'émetteur de poche et le récepteur sur la même fréquence.

Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 28.

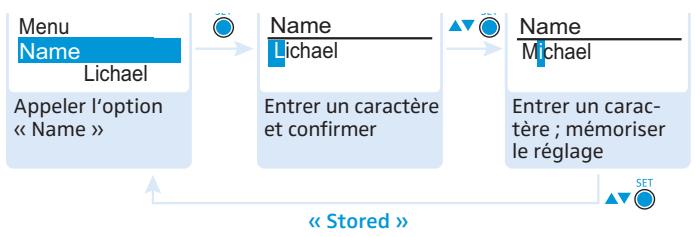

Saisir un nom - « name

Dans l'option « Name », vous pouvez saisir un nom de votre choix (par exemple le nom du musicien) pour l'émetteur de poche.

Le nom peut apparaître dans les affichages standard « Fréquence/Nom » et « Nom/Banque de fréquences/Canal ». Le nom peut composer jusqu'à huit caractères et se composer de :

• lettres à l'exception des accents,
• chiffres de 0 à 9,
• caractères spéciaux et espaces.

Pour saisir un nom, procédez comme suit :

Appuyez sur la touche à bascule pour sélectionner un caractère.

Appuyez sur la touche SET pour passer au segment/caractère suivant ou pour memoriser la saisie.

Activer/désactiver le verrouillage automatique des touches - « auto lock

Le verrouillage des touches évite que l'émetteur de poche soit désactivé involontairement pendant le fonctionnement ou que des modifications soient effectuées. Le symbole d'activation du verrouillage des touches ⑤ dans l'affiche standard actuelle indique que le verrouillage des touches est activé.

Appuyez sur la touche à bascule pour sélectionner le réglage souhaité.

Pour plus d'informations sur le verrouillage des touches, veuillez vous référer à la page 12.

Régler les fréquences d'émission et les banques de fréquences - « tune

Lorsque vous avez réglé une banque système sur l'émetteur de poche et que vous sélectionnez l'option « Tune », l'émetteur se met automatiquement sur le canal 1 de la banque de fréquences « U1 ». Dans ce cas, « U1.1 » apparait brièvement sur l'écran.

À la livraison, les canaux des banques de fréquences « U1 » à « U6 » ne sont pas assignés une fréquence d'émission.

Lorsque vous utilisez l'option « Tune », le signal radio est désactivé.

Dans l'option « Tune », vous pouvez régler une fréquence d'émission pour le canal actuel ou vous pouvez sélectionner un autre canal dans les banques de fréquences « U1 » à « U6 » et assigner à ce canal une fréquence d'émission.

Il est indispensable d'observer les indications relatives à la sélection de fréquences en page 28.

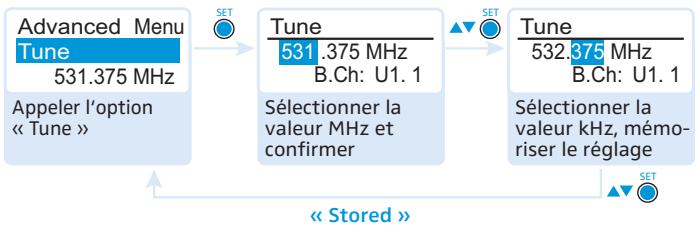

Régler une fréquence d'émission pour le canal actuel

Appuyez sur la touche à bascule jusqu'à ce que l'option « Tune » apparaisse.

Appuyez sur la touche SET. La sélection de fréquences apparait.

Réglez la fréquence souhaitée.

Appuyez sur la touche SET. Vos réglages sont mémorisés. Vous êtes retourné au menu de commande.

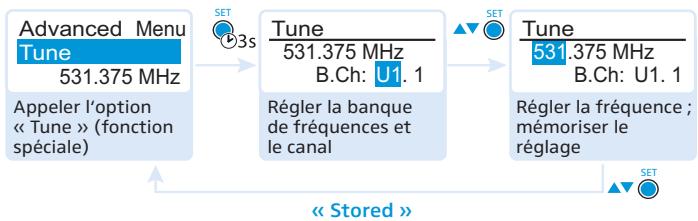

Sélectionner une banque de fréquences et un canal et assigner à ce canal une fréquence

Appuyez sur la touche à bascule jusqu'à ce que l'option « Tune » apparaisse.

Appuyez sur la touche SET jusqu'à ce que la sélection de banque de fréquences apparaisse.

Réglez la banque de fréquences souhaitée.

Appuyez sur la touche SET. La sélection de canal apparait.

Réglez le canal souhaité.

Appuyez sur la touche SET. La sélection de fréquences apparait.

Réglez la fréquence souhaitée.

Appuyez sur la touche SET. Vos réglages sont mémorisés. Vous êtes retourné au menu de commande.

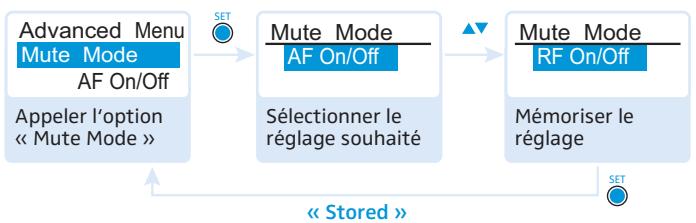

Régler le mode de fonctionnement du commutateur MUTE et du commutateur « mute » externe RMS 1 – « Mute Mode »

Les réglages « Push to mute » et « Push to talk » ne sont disponibles qu'avec le commutateur « mute » externe RMS 1.

Réglage	Commutateur	Fonction
« AF On/Off »	Commutateur MUTE	Si le commutateur est placé sur MUTE, le signal audio est coupé.
	Commutateur « mute » externe RMS 1*	Si vous appuyez sur la touche MIC du RMS 1*: Le signal audio est coupé. Si vous appuyez de nouveau sur la touche MIC du RMS 1*: La coupure est désactivée.
« RF On/Off »	Commutateur MUTE	Si le commutateur est placé sur MUTE, le signal radio est déactivé.
	Commutateur « mute » externe RMS 1*	Si vous appuyez sur la touche MIC du RMS 1*: Le signal radio est déactivé. Si vous appuyez de nouveau sur la touche MIC du RMS 1*: Le signal radio est réactivé.
« Push To Mute »	Commutateur « mute » externe RMS 1*	Le signal audio est coupé pendant que vous appuyez sur la touche MIC du RMS 1*.
« Push To Talk »**	Commutateur « mute » externe RMS 1*	Le signal audio est activé pendant que vous appuyez sur la touche MIC du RMS 1*.
« Disabled »	Commutateur MUTE ou commutateur « mute » externe RMS 1*	La fonction est désactivée.

• accessoire optionnel Si vous sélectionnez « Push To Talk », l'émetteur de poche sera mis en sourdine jusqu'à ce que vous appuyiez sur la touche MIC du RMS 1.

Si vous raccordez le commutateur « mute » externe RMS 1, vous pouvez uniquement régler la mise en sourdine en utilisant le RMS 1.

Le commutateur MUTE est désactivé pendant ce temps.

Pour des informations sur le commutateur MUTE, veuillez vous référer à la page 13.

Régler la puissance d'émission - « RF power

Dans l'option « RF Power », vous pouvez régler la puissance d'émission en deux niveaux.

Il est indispensable d'observer les indications dans le supplément de fréquences joint !

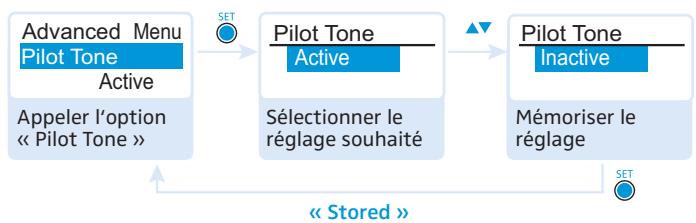

Activer/désactiver la transmission du signal pilote - « pilot tone

La fréquence du signal pilote est inaudible. Cette fréquence est émise par l'émetteur de poche et analysée par le récepteur.

Le signal pilote assiste la fonction anti-bruit (squelch) du récepteur. Ceci permet d'éviter les interférences causées par les signaux radio émis par d'autres appareils.

Les appareils de la série ew 300 G1 (génération 1) ne supportent pas la fonction signal pilote. Si vous pouvez combiner un émetteur ou récepteur de la série ew 300 G3 (génération 3) avec des appareils d'une génération antérieure, veuillez observer les indications suivantes :

Émetteur de poche	Récepteur	Veillez à …
©w G3/©w G2	©w G3/©w G2	… activer la fonction signal pilote sur l'émetteur de poche et le récepteur.
©w G3	©w G1	… désactiver la fonction signal pilote sur l'émetteur de poche de la série ew 300 G3.
©w G1	©w G3	… désactiver la fonction signal pilote sur le récepteur de la série ew 300 G3.

Régler le contraste de l'écran - « LCD Contrast »

Vous pouvez régler le contraste de l'écran en 16 niveaux.

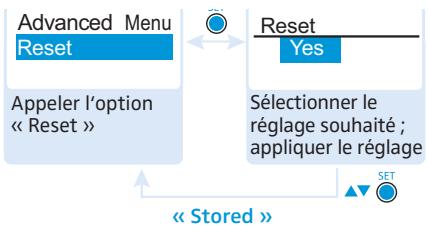

Annuler les réglages effectuels dans le menu de commande - « Reset »

Lors de l'annulation des réglages effectués dans le menu de commande, seuls les réglages du signal pilote et des banques de fréquences « U1 » à « U6 » sont conservés. Pour une vue d'ensemble des réglages d'usine, veuillez vous référer au supplément de fréquences joint.

Afficher la révision du logiciel - « software revision

Vous pouvez afficher la révision actuelle du logiciel.

Pour des informations sur les mises à jour du logiciel, veuillez visiter la fiche produit SK 300 G3 sur www.sennheiser.com.

Synchroniser l'émetteur de poche avec un récepteur

Lors de la synchronisation de l'émetteur de poche avec un récepteur, veuillez observer les indications suivantes :

N'utilisez qu'un émetteur et un récepteur de la même plage de fréquences (voir la plaque signalétique de l'émetteur et du récepteur). Veillez à utiliser des fréquences figurant dans le supplément de fréquences joint. Veillez à utiliser des fréquences autorisées dans votre pays. Si nécessaire, demandez une licence d'émission auprès de l'autorité correspondante.

Synchroniser l'émetteur de poche avec un récepteur – fonctionnement individuel

À la livraison, l'émetteur de poche et le récepteur sont déjà synchronisés l'un avec l'autre.

Si vous ne pouvez pas établir une liaison radio entre l'émetteur de poche et le récepteur, vous devez synchroniser les canaux des appareils.

Pour des informations sur la synchronisation automatique de l'émetteur de poche avec le récepteur (fonctionnement individuel), veuillez vous référer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole syn +.

Sinon, vous pouvez utiliser le canal sur l'émetteur de poche manuellement :

Veillez à régler l'émetteur de poche sur la même banque de fréquences et sur le même canal que le récepteur (voir page 21).

Si vous ne pouvez toujours pas établir une liaison radio entre l'émetteur et le récepteur, lisez le chapitre « En cas d'anomalies » en page 31.

Synchroniser des émetteurs de poche avec des récepteurs – fonctionnement multicanal

Les émetteurs de poche de la série ew 300 G3 permettent de réaliser avec des récepteurs de la série ew 300 G3 des liaisons radio pour des installations multicanal.

Pour des informations sur la synchronisation automatique des émetteurs de poche avec des récepteurs (fonctionnement multicanal), veuillez vous référer à la notice d'emploi de votre récepteur.

Pour plus d'informations sur le fonctionnement multicanal, visitez la fiche produit SK 300 G3 sur www.sennheiser.com.

Nettoyage de l'émetteur de poche

ATTENTION! Les liquides peuvent endommager les composants électroniques de l'émetteur de poche! Une infiltration de liquide dans le boîtier de l'appareil peut causer des courts-circuits et endommager les composants électroniques.

Éloignez tout type de liquide de l'émetteur de poche.

Nettoyez de temps en temps l'émetteur de poche à l'aide d'un chiffon. N'utilisez jamais de solvant ou de détergent.

... Pour les micros cravates me 2 et me 4

• Afin de réduire au minimum les variations de niveau lorsqu'il'utilisateur tourne la tête, fixez le microphone de manière aussi centrale que possible.
• Protégez le microphone contre la transpiration (pas de contact direct avec la peau). Fixez soigneusement le microphone et posez le câble de manière à éviter le bruit produit par frottement sur les vêtements. Utilisez toujours le microphone directionnel ME 4 avec une boule anti-vent et dirigez-le vers la source sonore (par ex. la bouche).

... Pour le micro serre-tête me 3

Utilisez toujours le microphone avec une protection anti-pop et positionnez-le au coin de la bouche. - La distance par rapport à la bouche permet de modifier la reproduction du grave. Assurez-vous que l'axe de directivité est dirigé vers la bouche. L'axe de directivité est indiqué par un point.

... Pour l'émetteur de poche

• Ne croisez pas l'antenne et le câble de microphone.
• L'antenne ne doit pas être en contact direct avec le corps. Utilisez si possible l'émetteur en faisant pendre l'antenne. Assurez-vous que la sensibilité de l'émetteur est réglée correctement pour avoir un son optimal.

Pour une réception optimale

• La portée dépend des conditions locales et peut varier de 10m à 150m. L'espace doit si possible être dégagé entre les antennes émettrices et les antennes réceptrices.
• Observez la distance minimale recommandée de 5 m entre les antennes émettrices et les antennes réceptrices. Vous évitez ainsi une saturation HF du récepteur.

... Pour l'utilisation d'une installation multicanal

• Vous ne devriez utiliser pour le multicanal que des canaux d'une même banque de fréquences. Chaque banque de fréquences « 1 » to « 20 » contient des fréquences prérégliées, compatibles entre elles.
• Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.

En cas d'anomalies

Problème	Cause possible	Solution possible
L'émetteur de poche ne peut pas être utilisé, « Locked » apparait sur l'écran	Le verrouillage des touches est activé.	Désactivez le verrouillage des touches (voir page 12).
Pas d'indication de fonctionnement	Les piles sont usées ou le pack accu est décharge.	Remplacez les piles ou rechargez le pack accu (voir page 8).
Pas de signal radio au niveau du récepteur	L'émetteur de poche et le récepteur ne se trouvent pas sur le même canal.	Réglez l'émetteur de poche et le récepteur sur le même canal.
		Synchronisé l'émetteur de poche avec le récepteur (voir page 28).
	La portée de la liaison radio est dépassée.	Réduisez la distance entre l'émetteur de poche et les antennes réceptrices.
		Augmentez la puissance d'émission (voir page 26).
	Le signal radio est désactifé (« RF Mute »).	Activez le signal radio (voir page 13).
Signal radioprésent, pas de signal audio, « MUTE » apparaît sur l'écran	L'émetteur de poche est mis en sourdine (MUTE).	Désactivez la mise en sourdine (voir page 13).
	Le seul de squelch du récepteur est trop élevé.	Réduisez le seul du squelch du récepteur.
	L'émetteur de poche n'émet pas de signal pilote.	Activez ou désactivez la transmission du signal pilote sur l'émetteur de poche (voir page 26).
Signal audio noyé dans le bruit de fond ou signal audio distordu	La sensibilité de l'émetteur de poche est trop faible/élevée.	Réglez correctement la sensibilité d'entrée (voir page 20).

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.

Pour trouver un revendeur Sennheiser dans votre pays, rendez-vous sur www.sennheiser.com, rubrique « Service & Support ».

Accessoires et pièces de rechange

Pour cet émetteur de poche, les accessoires suivants sont disponibles auprès de votre revendeur Sennheiser :

N° Réf. Nom du produit et description

009950 Pack accu BA 2015

009828 Chargeur L 2015

503168 Malette de transport CC3

009825 Sac BPP 1

503164 Commutateur « mute » externe RMS 1

Adaptateurs

009827 Adaptateur d'alimentation DC 12 V CC

005021 Câble d'instrument Cl 1

(avec jack 6,3 mm)

004840 Câble ligne CL 2

(avec connecteur XLR-3F)

Microphones

Micro cravate ME 2,

statique, omni-directionnel

statique, omni-directionnel

009864 Micro serre-tête HSP 4,

statique, cardioïde

005019 Micro serre-tête ME 3-EW,

statique, cardioïde

Micro cravate MKE 2-ew Gold, noir,

statique, omnidirectionnel

009832 Micro cravate MKE 2-ew-3, beige,

statique, omnidirectionnel

500527 Micro cravate MKE 40,

statique, cardioïde

Caractéristiques HF

Modulation

Plage de fréquences

Fréquences d'émission

Largeur de bande de commutation

Stabilité de fréquence

Puissance de sortie HF à 50 Ω, commutable

Squelch à signal pilote

Caracteristiques BF

Système de réduction de bruit

Réponse en fréquence

Rapport signal/bruit (1 mV, excursion crête)

DHT

Tension d'entrée max. microphone/ligne

Impédance d'entrée microphone/ligne

Plage de réglage de la sensibilité d'entrée

Généralités

Plage de température

Alimentation

FM bande large

516-558, 566-608,

626-668, 734-776,

780-822, 823-865 MHz

(A-E, G, voir page 3)

1680 fréquences, régibles par pas de 25 kHz

20 banques de fréquences avec respectivement jusqu'à 24 canaux préreglés en usine

6 banques de fréquences avec respectivement jusqu'à 24 canaux programmables au choix

42 MHz

± 24kHz / ± 48kHz

≤ ± 15 ppm

typ. 10 mW (low)

typ. 30mW (standard)

désactivable

Sennheiser HDX

microphone: 80-18000 Hz

igne:25-18000Hz

≥115 dBA

≤ 0,9%

3 V_eff

40k, asymétrique/1 MΩ

60 dB, réglable par pas de 3 dB

-10°C à +55°C

2 piles (AA), 1,5 V ou pack accu BA 2015

Tension nominale

Consummation :

avec l'émetteur éteint ≤ 25 μA

Autonomie

Dimensions

Poids (avec piles)

Conformes aux normes

Europe

2,4V- -

typ. 180mA (30 mW)

≤ 25 A

typ. 8 heures

env. 82× 64× 24mm

env. 160 g

CEM EN 301489-1/-9

Radio EN 300422-1/-2

Sécurité EN 60065

EN 62311 (SAR)

Homologation pour

Canada

USA

Industry Canada RSS 123

IC 2099A-G3SK

FCC-Part 74

FCC-ID : DMO G3SK

Microphones

	ME 2	ME 3	ME 4
Type	statique	statique	statique
Sensibilité	20 mV/Pa	1,6 mV/Pa	40 mV/Pa
Directivité	omni	cardioïde	cardioïde
Max. SPL	130 dB SPL	150 dB SPL	120 dB SPL

Brochage des connecteurs

Connecteur jack 3,5 mm :

Diagrammes polaires et courbes de réponse en fréquence des microphones

Diagramme polaire ME 3

Diagramme polaire ME 4

Courbe de réponse en fréquence ME 2

Courbe de réponse en fréquence ME 3

Courbe de réponse en fréquence ME 4

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit.

Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec les exigences suivantes

En fin de vie, veuillez rapporter l'émetteur de poche à la déchetterie communale ou à un centre de recyclage.

Directive Piles et Accumulateurs (2006/66/CE)

Les accus ou piles fournis peuvent être recyclées. Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protégerez l'environnement, déposez uniquement des accus ou piles complètement déchargés.

Déclaration de conformité pour la ce

Vous trouvez cette déclaration sur www.sennheiser.com.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays.

Cet appareil est conforme à la Partie 15 des réglementations de la FCC et à la norme RSS-210 de l'Industrie Canadienne. L'utilisation de l'appareil doit respecter les deux conditions suivantes : (1) L'appareil ne doit pas produire d'interférences nuisibles, et, (2) il doit accepter toutes interférences reçues, y compris celles qui pourraient avoir des effets non désirés sur son fonctionnement.

Cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences génantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations, même en cas de respect des instructions. Dans le cas d'interférences génantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement),

L'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

• Réorienter ou déplacer l'antenne réceptrice. Éloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

activer/désactiver

Verrouillage des touches (Auto Lock) 22

Advanced Menu (menu étendu)

réglages 23

Vue d'ensemble 17

AF (niveau audio) 7

AF PEAK (saturation) 7

affichages

Affichages standard 15

État de charge 7

régler le contraste de l'écran (LCD Contrast) 27

vued'ensemble7

allumer/éteindre (émetteur de poche) 11

anomalies 31

Auto Lock (activer/désactiver le verrouillage des touches) 22

banque de fréquences

sélectionner (Frequency Preset) 21

système de ~ 3

vued'ensemble3

Assigner une fréquence 24

Sélectionner (Frequency Preset) 21

sélectionner (Tune) 23

vued'ensemble3

charger

État des piles 7

pack accu 8

commutateur « mute » externe RMS 1 25

commutateur MUTE

fonction 13

régler mode (Mute Mode) 25

Couper (signal audio) 13

désactiver temporairement (verrouillage des touches) 12

emetreudopoche

allumer/éteindre 11

fixation aux vêtements 10

nettoyer 29

Synchroniser avec un récepteur 28

fixer

émetteur de poche 10

microphones 9

fonctionnement « offline » (signal radio désactivé) 12

Fonctionnement « online » (signal radio activé) 11

fréquence

fréquences préréglées (presets) 3

plagede-s3

régler la \~ d'émission 23

sélectionner des préréglées (presets) 21

fréquence d'émission

régler (Tune) 23

Sélectionner (Frequency Preset) 21

Frequency Preset (sélectionner une banque de

Fréquences/un canal) 21

Insérer (piles/pack accu) 8

Installation multicanal, configurer 28

Contraste LCD (régler le contraste de l'écran) 27

Liaison radio, établir 28

Verrouillage des touches activé 12

Menu (menu principal)

réglages 20

Vue d'ensemble 17

microphones

• appropriés 4

diagrammes polaires et courbes de réponse en

fréquence 35

directivités 4

fixer/positionner 9

Raccorder le câble de microphone 8

vued'ensemble4

Mute (couper le signal audio) 13

Mute Mode (régler le mode du commutateur MUTE et du)

RMS 1) 25

Nom (saisir un nom) 21

nettoyer (émetteur de poche) 29

pack accu

charger 8

insérer 8

Piles, insérer 8

positionner (microphones) 9

puissance d'émission, optimiser 30

Raccorder (cable de microphone/cable ligne) 8

réglages par défaut (annuler les réglages effectués dans le

menu de commande) 27

régler

Contraste (LCD Contrast) 27

fréquence d'émission (Tune) 23

Mode du commutateur MUTE (Mute Mode) 25

Puissance d'émission (RF Power) 26

sensibilité d'entrée (Sensitivity) 20

Reset (annuler les réglages effectués dans le menu de)

commande) 27

RF Power (régler la puissance d'émission) 26

sensibilité d'entrée, régler (Sensitivity) 20

Sensitivity (régler la sensibilité d'entrée) 20

Activer (fonctionnement « online ») 11

désactivé (fonctionnement « offline ») 12, 13

désactiver (lors du fonctionnement) 15

Révision du logiciel (afficher la révision du logiciel) 27

synchroniser (émetteur de poche/récepteur) 28

Touches (fonction des ~) 16

Transmission infrarouge 28

Tune (régler une fréquence d'émission) 23

Unlock (déverrouiller les touches) 12 utilisen

émetteur de poche 11

menu de commande 18

verrouillage des touches

désactivé temporairement 12

Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com
