WAHT-SA20 - Barre de son SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit amplificateur surround sans fil avec émetteur-récepteur
Modèle	WAHT-SA20 (amplificateur TA-SA200WR, émetteur-récepteur EZW-RT10/EZW-RT10A)
Marque	Sony
Dimensions (L × H × P)	environ 206 × 60 × 256 mm
Poids	environ 1,3 kg
Alimentation	120 V CA, 60 Hz
Consommation électrique	50 W (en fonctionnement), 0,9 W (veille), 0,13 W (désactivé)
Puissance de sortie (référence)	167 W par canal (sous 3 ohms, 1 kHz)
Puissance de sortie (nominale, autres modèles)	80 W + 80 W (sous 3 ohms, 1 kHz, 1% DHT)
Impédance nominale des enceintes	3 à 16 ohms
Bande de fréquences sans fil	2,4000 GHz - 2,4835 GHz
Méthode de modulation	DSSS (spectre étalé à séquence directe)
Fonctions principales	Transmission audio sans fil S-AIR, prise en charge systèmes 5.1 et 7.1 canaux, jumelage sécurisé, mode veille automatique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de tampons abrasifs, poudre à récurer, alcool ou benzène.
Sécurité	Installer à l'abri de la pluie et de l'humidité, ne pas obstruer les orifices de ventilation, débrancher en cas d'orage ou inutilisation prolongée.
Pièces détachées / accessoires inclus	Amplificateur surround (1), émetteur-récepteur sans fil (1), cordons d'enceinte (2), mode d'emploi
Réparabilité	Faire vérifier par un technicien qualifié en cas de dommage ou fonctionnement anormal. Contacter le revendeur Sony pour toute réparation.
Informations générales	Conforme à la classe B (FCC/ICES-003). Distance minimale de 20 cm entre l'antenne et les personnes. Utilisation uniquement en intérieur.

FOIRE AUX QUESTIONS - WAHT-SA20 SONY

Comment configurer le système sans fil S-AIR ?

Insérez l'émetteur-récepteur sans fil dans l'amplificateur surround et l'unité principale. Réglez les ID S-AIR sur la même lettre (A, B ou C) sur les deux appareils. Allumez les deux appareils ; le témoin S-AIR/STANDBY doit devenir vert. Pour un jumelage renforcé, utilisez la fonction PAIRING.

Que faire si le témoin S-AIR/STANDBY clignote en orange ?

Cela indique que l'émetteur-récepteur sans fil n'est pas correctement inséré dans l'amplificateur surround. Vérifiez qu'il est bien enclenché et insérez-le à nouveau.

Pourquoi n'y a-t-il aucun son malgré un témoin vert fixe ?

Vérifiez les connexions des enceintes et les réglages de l'unité principale. Assurez-vous que les enceintes sont correctement branchées aux prises SPEAKERS de couleur correspondante. Vérifiez également les réglages de source et de volume.

Comment passer en mode veille automatique ?

L'amplificateur surround passe automatiquement en veille (témoin rouge) lorsque l'unité principale est en veille ou que la transmission sans fil est désactivée. Il se réveille automatiquement quand l'unité principale est allumée et que la transmission est active.

Comment effectuer un jumelage pour éviter les interférences avec les voisins ?

Allumez les deux appareils et réglez le même ID. Sur l'unité principale, lancez le mode jumelage (voir sa notice). Appuyez ensuite sur le bouton PAIRING à l'arrière de l'amplificateur surround avec un objet fin. Le témoin PAIRING clignote puis reste allumé quand le jumelage est réussi.

Que signifie un clignotement vert lent du témoin S-AIR/STANDBY ?

Cela indique que la transmission sans fil est désactivée. Vérifiez les réglages d'ID et de jumelage. Si le problème persiste, redémarrez les deux appareils.

Puis-je utiliser plusieurs amplificateurs surround ensemble ?

Oui, vous pouvez en utiliser deux pour un système 7.1 canaux (un pour les enceintes surround, un pour les surround arrière). Réglez le commutateur SURROUND SELECTOR sur SURROUND ou SURROUND BACK selon le cas.

Comment nettoyer l'amplificateur surround ?

Utilisez un chiffon doux et sec. N'utilisez jamais de tampons abrasifs, de poudre à récurer, d'alcool ou de benzène, car ils pourraient endommager le boîtier.

Que faire en cas de court-circuit ou de surchauffe ?

Le témoin S-AIR/STANDBY clignote en rouge. Éteignez l'amplificateur, vérifiez que les cordons d'enceinte + et - ne sont pas en court-circuit et que les ouïes de ventilation ne sont pas obstruées. Après résolution, rallumez l'appareil. Si le problème persiste, contactez un revendeur Sony.

Cet amplificateur est-il compatible avec toutes les barres de son Sony ?

Il est conçu pour fonctionner avec les unités principales équipées de la technologie S-AIR. Vérifiez que votre barre de son ou récepteur dispose d'un emplacement pour l'émetteur-récepteur sans fil ou d'un adaptateur S-AIR en option (EZW-T100).

MODE D'EMPLOI WAHT-SA20 SONY

Configuration du système sans fil ....8

Dépannage 12

Spécifications 13

Index des composants 15

AVERTISSEMENT

Pour réduire les risques d'incendie ou d'électrocution, gardez cet appareil à l'abri de la pluie et de l'humidité.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Pour réduire le risque d'incendie, n'obstruez pas les orifices de ventilation de l'appareil avec un journal, une nappe, une tenture, etc. Ne placez pas non plus de flamme nue, notamment une bougie allumée, sur l'appareil.

Pour réduire les risques d'incendie ou d'électrocution, gardez cet appareil à l'abri des éclaboussures ou des gouttes d'eau, et ne placez pas d'objets remplis de liquides, comme des vases, sur l'appareil.

N'utilisez pas l'appareil à l'extérieur.

Pour les clients aux États-Unis

Ce symbole est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boîtier du produit dont l'amplitude peut être suffisante pour constituer un risque d'électrocution.

Ce symbole est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.

Archives du propriétaire

Les numéros de modèle et de série se trouvent sur le panneau arrière de l'appareil. Notez le numéro de série dans l'espace fourni ci-dessous. Vous devrez vous y référer lors d'un appel à votre revendeur Sony au sujet de ce produit. N° de modèle WAHT-SA20 N° de série

La déclaration de la FCC suivante s'applique uniquement à la version de ce réseau fabriquée pour la vente aux États-Unis. Il se peut que les autres versions ne soient pas conformes aux réglementations techniques de la FCC.

REMARQUE :

Cet équipement a été testé et déclaré conforme aux normes relatives au matériel numérique de la classe B, fixées par l'article 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection suffisante contre les interférences dans une installation résidentielle. Cet équipement génère et utilise des fréquences radio qui, en cas d'installation et d'utilisation incorrectes, peuvent être à l'origine d'interférences dans la réception radio et télévision. Toutefois, rien ne garantit qu'il n'y aura pas d'interférences.

Si des interférences se produisent, il est possible de déterminer si elles sont dues au matériel en éteignant et en rallumant l'appareil, et si c'est le cas, l'utilisateur est invité à corriger le problème d'une des manières suivantes :

• Modifier l'orientation ou l'emplacement de l'antenne de réception. Éloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ATTENTION

N'oubliez pas que toute modification non expressément approuvée dans ce manuel peut annuler votre droit d'utilisation de cet équipement.

Consignes de sécurité importantes

1) Lisez ces instructions. 2) Conservez ces instructions. 3) Tenez compte de tous les avertissements. 4) Respectez toutes les instructions. 5) N'utilisez pas cet appareil à proximité de l'eau. 6) Nettoyez l'appareil uniquement avec un chiffon sec. 7) Ne bloquez pas les ouvertures de ventilation. Installez l'appareil conformément aux instructions du fabricant. 8) N'installez pas l'appareil à proximité d'une source de chaleur, telle qu'un radiateur, un poêle, une cuisinière ou d'autres appareils (notamment des amplificateurs) qui dégagent de la chaleur. 9) Pour des raisons de sécurité, veillez à utiliser une fiche polarisée ou une fiche avec terre. Une fiche polarisée possède deux lames dont une est plus large que l'autre. Une fiche avec terre possède deux lames et une broche de mise à la masse. La lame large ou la troisième broche sont prévues pour votre sécurité. Si la fiche fournie n'est pas adaptée à la prise, consultez un électricien pour remplacer la prise obsolète. 10) Protégez le cordon d'alimentation afin d'éviter qu'il soit piétiné ou pincé, en particulier au niveau des fiches, des prises multiples et du point de sortie de l'appareil. 11) Utilisez uniquement des options/accessoires spécifiés par le fabricant. 12) Utilisez l'appareil uniquement avec le chariot, le socle, le trépied, le support ou la table spécifiés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, soyez prudent lors du déplacement de la combinaison chariot/appareil afin d'éviter de vous blesser lors du transport.

13) Débranchez l'appareil pendant les orages ou lorsque vous ne l'utilisez pas pendant des périodes prolongées.

14) Tout entretien ne peut être effectué que par un technicien qualifié. Un entretien est nécessaire si l'appareil a été endommagé d'une façon quelconque, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a pénétré dans l'appareil ou si des objets sont tombés à l'intérieur de celui-ci, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Pour l'émetteur-récepteur sans fil (EZW-RT10/EZW-RT10A)

Cet appareil ne doit pas être utilisé à proximité d'un autre émetteur ou d'une autre antenne, ou encore être utilisé en même temps que ceux-ci.

Cet appareil est conforme aux limites d'exposition aux rayonnements définies par la FCC pour des appareils non contrôlés. Il répond en outre aux consignes d'exposition aux hautes fréquences (HF) définies par la FCC dans le Supplément C de l'OET65.

Cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et une personne (à l'exception de ses extrémités : mains, poignets, pieds et chevilles).

Pour les clients au Canada Pour l'émetteur-récepteur sans fil (EZW-RT10/EZW-RT10A)

Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Cet appareil est conforme à la norme RSS-Gen des réglementations d'IC.

Son utilisation est soumise aux deux préalables suivants : (1) ce dispositif ne peut produire d'interférences nuisibles et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui sont susceptibles de provoquer un fonctionnement indésirable.

Cet appareil est conforme aux limites d'exposition aux rayonnements définies par IC pour des appareils non contrôlés. Il répond en outre à la norme RSS-102 des réglementations d'exposition aux hautes fréquences (HF) définies par IC.

Cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et une personne (à l'exception de ses extrémités : mains, poignets, pieds et chevilles).

Précautions

Sources d'alimentation

• L'appareil n'est pas débranché du secteur aussi longtemps qu'il est raccordé à la prise secteur, même s'il a été éteint.
• Comme la fiche principale permet de débrancher l'appareil du secteur, raccordez l'appareil à une prise secteur facilement accessible. Si vous constatez une anomalie dans l'appareil, débranchez immédiatement la fiche principale de la prise secteur.

Installation

• N'installez pas le système à un emplacement chaud, exposé aux rayons directs du soleil, poussiéreux, très humide ou extrêmement froid.
• Faites attention lors de la mise en place du système si le plancher est traité (ciré, huilé, poli, etc.), car cela peut provoquer une décoloration ou des taches.
• Prévoyez une circulation d'air suffisante de manière à éviter toute surchauffe interne.
• Ne placez pas l'appareil sur une surface moelleuse (comme un tapis, une couverture, etc.) ou près de tissus (comme un rideau ou une tenture) risquant de bloquer les orifices de ventilation.
• N'installez pas le système à proximité de sources de chaleur telles que des radiateurs ou des conduites d'air chaud, ni à des endroits exposés à la lumière directe du soleil, à une poussière excessive, à des vibrations mécaniques ou à des chocs.
• N'installez pas le système en position inclinée. L'appareil est conçu pour fonctionner uniquement à l'horizontale.
• Gardez le système à l'écart de tout équipement contenant des aimants puissants, par exemple des fours à micro-ondes ou de puissants haut-parleurs.
• Ne posez pas d'objets lourds sur le système.
• Si vous utilisez plusieurs produits S-AIR, éloignez-les les uns des autres afin d'éviter toute diaphonie.
• Installez cet amplificateur surround et les produits S-AIR à plus de 50 cm des personnes. Pour prévenir tout risque d'incendie ou d'électrocution, ne placez pas d'objets remplis de liquides, comme des vases, sur l'appareil.
• N'installez pas le système sur un tapis, car vous risquez de le décolorer.
• Si vous utilisez plusieurs amplificateurs surround, ne les installez pas les uns au-dessus des autres.

Entretien

Nettoyez les boîtiers uniquement avec un chiffon doux. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou la benzine.

Sécurité

• Si un objet ou du liquide venait à pénétrer à l'intérieur du boîtier, débranchez l'appareil et faites-le vérifier par un personnel qualifié avant de le remettre en marche.
• Débranchez l'appareil de la prise murale si vous prévoyez de ne pas l'utiliser pendant une longue période. Pour débrancher le cordon, tirez sur la fiche, mais ne tirez jamais sur le cordon proprement dit.

Présentation

Cet amplificateur surround permet d'utiliser un système 5.1 canaux (cinq enceintes et un caisson de graves) ou un système 7.1 canaux (sept enceintes et un caisson de graves).

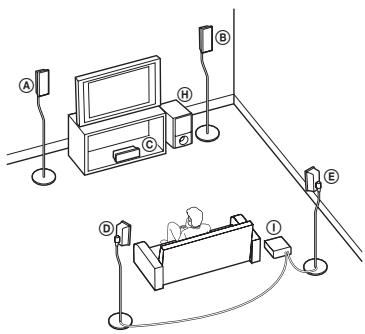

Utilisation d'un système 5.1 canaux

Avec la technologie S-AIR, les câbles disparaissent et votre pièce est toujours parfaitement rangée.

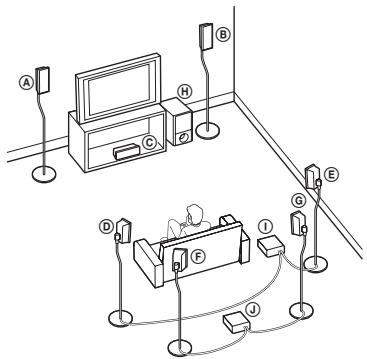

Utilisation d'un système 7.1 canaux

La technologie S-AIR permet de créer un système 7.1 canaux comprenant deux enceintes surround et deux enceintes arrière surround.

A Enceinte avant gauche B Enceinte avant droite C Enceinte centrale D Enceinte gauche surround E Enceinte droite surround F Enceinte arrière gauche surround G Enceinte arrière droite surround H Caisson de graves I Amplificateur surround (pour les enceintes surround) J Amplificateur surround (pour les enceintes arrière surround)

Déballage

Amplificateur surround (TA-SA200WR) (1)

Émetteur-récepteur sans fil (EZW-RT10/EZW-RT10A) (1)

Cordons d'enceinte (2)

Mode d'emploi (1)

Raccordement

Raccordez l'amplificateur surround à votre unité principale S-AIR.

Avant l'installation, veillez à débrancher les cordons d'alimentation de tous les produits S-AIR des prises murales.

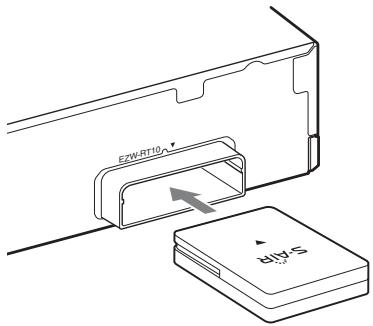

1 Insérez l'émetteur-récepteur sans fil (fourni) dans l'emplacement situé à l'arrière de l'amplificateur surround.

Remarque

• Ne touchez pas les bornes de l'émetteur-récepteur sans fil.
• Respectez le sens des repères . N'insérez rien d'autre que l'émetteur-récepteur sans fil dans l'emplacement EZW-RT10.

Panneau arrière de l'amplificateur surround

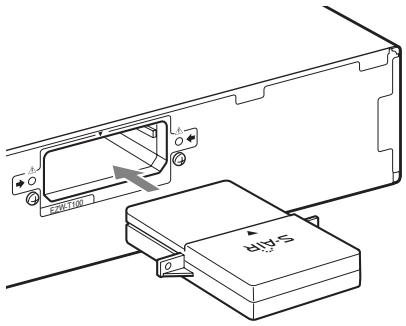

2 Insérez l'émetteur sans fil dans l'emplacement situé sur l'unité principale S-AIR.

Pour les unités principales S-AIR qui ne comprennent pas d'émetteur sans fil, préparez l'adaptateur S-AIR en option (EZW-T100).

Pour plus d'informations, reportez-vous au mode d'emploi de l'unité principale S-AIR.

L'illustration du panneau arrière d'une unité principale S-AIR est fournie à titre d'exemple. Toutes les unités principales S-AIR ne se ressemblent pas toutes.

Panneau arrière de l'unité principale S-AIR

3 Raccordez les enceintes.

Raccordez les cordons d'enceinte aux prises SPEAKERS de couleur correspondante de l'unité.

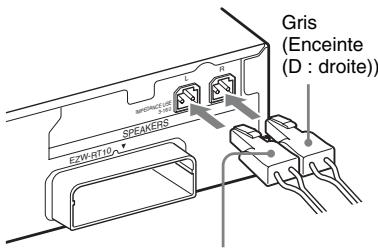

Pour raccorder les cordons d'enceinte à l'amplificateur surround

Lors du raccordement à l'amplificateur surround, insérez le connecteur jusqu'à ce qu'il émette un déclic.

Bleu (Enceinte (G:gauche))

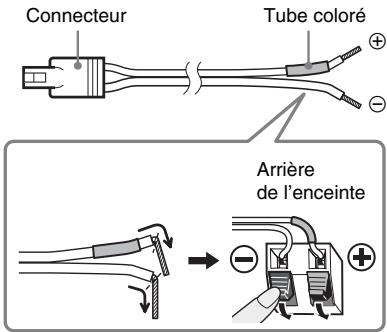

Pour raccorder les cordons d'enceinte aux enceintes

Veillez à faire correspondre les cordons d'enceinte aux bornes appropriées des enceintes : le cordon d'enceinte doté du tube coloré correspond à et le cordon d'enceinte dépourvu de tube coloré correspond à . Ne coincez pas l'isolant du cordon d'enceinte dans les prises d'enceinte.

Remarque

• Ne raccordez pas les cordons d'enceinte fournis avec le Kit surround sans fil aux prises d'enceinte situées sur toute unité principale S-AIR.

4 Raccordez les cordons d'alimentation.

Avant de raccorder les cordons d'alimentation de votre unité principale S-AIR et de l'amplificateur surround aux prises murales, vérifiez que toutes les enceintes sont raccordées.

Configuration du système sans fil

Pour utiliser le système sans fil, vous devez configurer l'amplificateur surround et votre unité principale S-AIR. Avant la configuration, assurez-vous que les adaptateurs sans fil sont insérés dans l'unité principale S-AIR et l'amplificateur surround.

Configuration de l'unité principale S-AIR

Pour plus d'informations sur l'utilisation de l'unité principale S-AIR, reportez-vous au mode d'emploi qui l'accompagne.

1 Mettez l'unité principale S-AIR sous tension. Le système se met sous tension. 2 Configurez l'unité principale S-AIR afin de procéder à la définition de son ID. 3 Sélectionnez l'ID de l'unité principale S-AIR.

Vous pouvez sélectionner l'ID de votre choix (A, B ou C).

Configuration de l'amplificateur surround

Panneau frontal

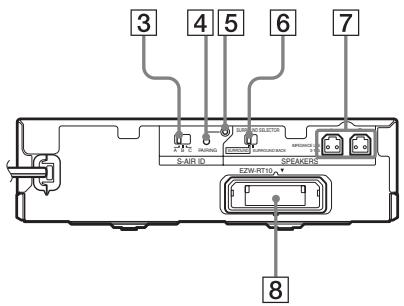

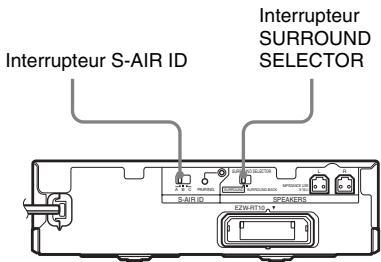

Panneau arrière

1 Réglez l'interrupteur SURROUND SELECTOR comme suit.

Système 5.1 canaux : SURROUND

Système 7.1 canaux

pour enceintes surround :

SURROUND

pour enceintes arrière surround :

SURROUND BACK

Pour plus d'informations sur les

systèmes surround multicanaux,

reportez-vous à la section

« Présentation » (page 5).

2 Réglez l'interrupteur S-AIR ID de l'amplificateur surround pour qu'il corresponde à l'ID (A, B ou C) de l'unité principale S-AIR.

3 Appuyez sur la touche I/ (Alimentation) de l'amplificateur surround.

Le témoin S-AIR/STANDBY vire au vert. Sinon, reportez-vous aux sections

« Vérification de l'état de la transmission » (page 9) et

4 Configurez les enceintes.

Si l'unité principale S-AIR propose la fonction d'étalonnage automatique, exécutez-la.

Si l'unité principale S-AIR ne propose pas la fonction d'étalonnage automatique, réglez les enceintes de façon appropriée.

Vérification de l'état de la transmission

Vous pouvez contrôler l'état de la transmission du son entre l'unité principale S-AIR et l'amplificateur surround à l'aide du témoin S-AIR/STANDBY de l'amplificateur surround.

Témoin S-AIR/STANDBY	Etat
Vire au vert.	Le système est sous tension, la transmission sans fil est activée et les signaux surround sont restitués.
Clignote en vertrapidement.	Le système est sous tension et la transmission sans fil est activée, mais les signaux surround ne sont pas restitués.
Clignote en vertsentement.	Le système est sous tension et la transmission sans fil est désactivée.
Vire au rouge.	L'amplificateur surround est en mode de veille alors que le système est également en mode de veille ou que la transmission sans fil est désactivée.
Eteint.	L'amplificateur surround est hors tension.
Clignote en orange.	L'émetteur récepteur sans fil n'est pas raccordé à l'amplificateur surround.
Clignote en rouge.	La protection de l'amplificateur surround est activée.

À propos du mode de veille

L'amplificateur surround passe automatiquement en mode de veille (le témoin S-AIR/STANDBY vire au rouge) lorsque l'unité principale est en mode de veille ou que la transmission sans fil est désactivée.

L'amplificateur surround se met automatiquement sous tension (le témoin S-AIR/STANDBY vire au vert) lorsque le système est sous tension et que la transmission sans fil est activée.

Pour plus de détails, reportez-vous à la section « Dépannage » (page 12).

Remarque

• Selon l'unité principale, il se peut que l'amplificateur surround ne passe pas automatiquement en mode de veille ou ne se mette pas automatiquement sous tension. Dans ce cas, appuyez sur la touche I/ (Alimentation) de l'amplificateur surround pour changer de mode d'alimentation.

Empêcher toute transmission vers vos voisins (jumelage)

Si vos voisins possèdent également des produits S-AIR et si leurs ID sont identiques aux vôtres, ils risquent de capter le son de leur unité principale S-AIR. Pour éviter cela, vous pouvez identifier vos produits S-AIR en procédant au jumelage.

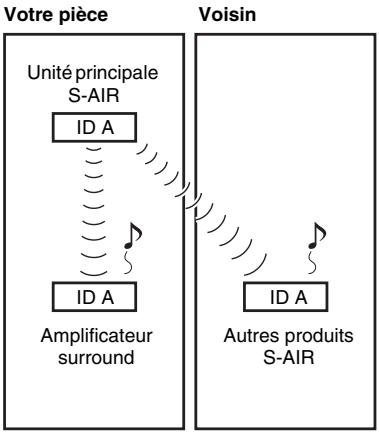

Avant l'opération de jumelage (exemple)

La transmission du son est établie par ID.

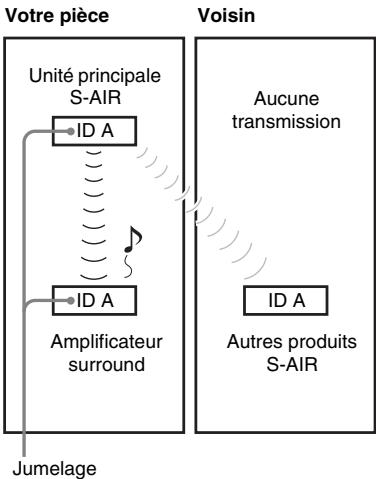

■ Après l'opération de jumelage (exemple)

La transmission du son est établie entre l'amplificateur surround et l'unité principale S-AIR qui a procédé au jumelage.

1. Mettez l'unité principale S-AIR et l'amplificateur surround sous tension. Le système se met sous tension. 2. Faites correspondre l'ID de l'unité principale S-AIR avec celui de l'amplificateur surround. 3. Configurez l'unité principale S-AIR afin de procéder au jumelage.

Pour plus d'informations, reportez-vous au mode d'emploi de l'unité principale S-AIR.

Le témoin S-AIR/STANDBY de l'amplificateur surround clignote en vert.

4. Appuyez sur PAIRING sur le panneau arrière de l'amplificateur surround.

Le témoin PAIRING clignote lorsque le jumelage commence.

Si la transmission du son est établie, le témoin S-AIR/STANDBY vire au vert et le témoin PAIRING s'allume.

Si vous utilisez plusieurs amplificateurs surround, exécutez également les étapes 3 et 4 pour ceux-ci.

Conseil

• Pour appuyer sur PAIRING, utilisez un instrument fin, tel qu'un trombone.

Pour annuler le jumelage

Modifiez les ID de l'unité principale S-AIR et de l'amplificateur surround (page 8).

Dépannage

Si vous rencontrez l'une des difficultés suivantes lors de l'utilisation de ce système, consultez ce guide de dépannage pour tenter de remédier au problème. Si le problème persiste, consultez votre revendeur Sony le plus proche.

Remarquez que si le technicien remplace des pièces au cours d'une réparation, elles ne vous sont pas nécessairement rendues. En cas de problème avec l'amplificateur surround, demandez à un revendeur Sony de vérifier le bon fonctionnement de l'intégralité du système (unité principale S-AIR, enceintes et adaptateurs sans fil).

Son

Il n'y a pas de son. Vérifiez l'état du témoin S-AIR/STANDBY de l'amplificateur surround.

Éteint.

• Vérifiez que le cordon d'alimentation de l'amplificateur surround est correctement raccordé.
• Mettez l'amplificateur surround sous tension en appuyant sur sa touche 1/1.
• Clignote en orange.
• Vérifiez que l'émetteur-récepteur sans fil est correctement inséré dans l'amplificateur surround.
• Clignote en vert rapidement.
• Modifiez les paramètres S-AIR ID de l'unité principale S-AIR et de l'amplificateur surround. → En cas d'utilisation de ce système avec des enceintes surround :
• Réglez l'interrupteur SURROUND SELECTOR de l'amplificateur surround sur SURROUND. → En cas d'utilisation de ce système avec des enceintes surround :
• Réglez [Surround arr] sur [Oui] dans le menu [Réglages Enceintes] de l'unité principale S-AIR. Pour plus d'informations, reportez-vous au mode d'emploi de l'unité principale S-AIR.
• Clignote en rouge.
• Appuyez sur I / (I) pour mettre l'amplificateur surround hors tension, puis vérifiez les points suivants. ① Les cordons d'enceinte + et - sont-ils court-circuités ? ② Les orifices de ventilation de l'amplificateur surround ne sont-ils pas obstrués ?

Après avoir vérifié les éléments ci-dessus et résolu les problèmes éventuels, mettez l'amplificateur surround sous tension. Si vous ne trouvez pas la cause du problème alors que vous avez vérifié tous les points ci-dessus, consultez le revendeur Sony le plus proche.

• Clignote lentement en vert ou vire au rouge.
• Vérifiez le S-AIR ID de l'unité principale S-AIR et de l'amplificateur surround.
• Vérifiez les paramètres de jumelage.
• La transmission du son est mauvaise. Déplacez l'amplificateur surround de sorte que le témoin S-AIR/STANDBY vire au vert.
• Éloignez-le du système des autres appareils sans fil.
• Évitez d'utiliser d'autres appareils sans fil.

Vire au vert.

• Vérifiez les raccordements et les réglages des enceintes.
• Selon la source ou les réglages de l'unité principale S-AIR, l'effet des enceintes peut être atténué.

Le son saute, n'est pas produit ou s'accompagne de parasites.

• Si vous disposez d'une autre unité principale S-AIR, éloignez-la de plus de 8 mètres (environ 25 pieds) de l'autre unité principale S-AIR que vous utilisez. Rapprochez l'unité principale S-AIR et l'amplificateur surround.
• Évitez d'utiliser des appareils qui génèrent de l'énergie électromagnétique, notamment un four à micro-ondes.
• Installez l'unité principale S-AIR et l'amplificateur surround de sorte qu'ils soient éloignés des autres dispositifs sans fil.
• Modifiez les paramètres S-AIR ID de l'unité principale S-AIR et de l'amplificateur surround.
• Mettez l'unité principale S-AIR et l'amplificateur surround hors tension, puis remettez-les sous tension.

La transmission sans fil n'est pas activée. (Le témoin S-AIR/STANDBY clignote lentement en vert ou vire au rouge.)

• Vérifiez le S-AIR ID de l'unité principale S-AIR et de l'amplificateur surround.
• Vérifiez les paramètres de jumelage.
• La transmission du son est mauvaise. Déplacez l'amplificateur surround de sorte que le témoin passe au vert.
• Éloignez le système des autres appareils sans fil.
• Évitez d'utiliser d'autres appareils sans fil.

Utilisation

Le système ne fonctionne pas normalement.

• Débranchez le cordon d'alimentation au niveau de la prise murale, puis rebranchez-le quelques minutes plus tard.

Spécifications

Amplificateur surround (TA-SA200WR)

Partie amplificateur

SPÉCIFICATIONS DE PUISSANCE AUDIO

PUISSANCE DE SORTIE ET DISTORSION HARMONIQUE TOTALE :

(FTC) Pour le modèle des États-Unis. Avec des charges de 3 ohms, les deux canaux étant excités, de 120 à 20000 Hz, puissance efficace minimale de 45 watts par canal, avec une distorsion harmonique totale égale ou inférieure à 1 %, de 250 mW à la puissance de sortie nominale.

Modèles des États-Unis :

PUISSANCE DE SORTIE (référence) : 167 W (par canal à 3 ohms, 1 kHz)

Autres modèles :

PUISSANCE DE SORTIE (nominale) :

80 W + 80 W (à 3 ohms, 1 kHz, 1 % DHT)

PUISSANCE DE SORTIE (référence) :

167 W (par canal à 3 ohms, 1 kHz)

Impédance nominale : 3 à 16 Ω

Caractéristiques générales

Puissance de raccordement

120 V CA, 60 Hz

Consommation électrique : 50 W

Consommation électrique en veille

0,9 W (mode

veille)

0,13 W (désactivé)

Dimensions (environ)	206 mm × 60 mm
	× 256 mm
	(8 1/8 po. ×
	2 3/8 po. ×
	10 1/8 po.) (l/h/p)
	avec l'émetteur-récepteur sans fil inséré
Poids (environ)	1,3 kg (2 li. 14 on.

Émetteur-récepteur sans fil (EZW-RT10/EZW-RT10A)

Système de communication
	Spécifications
	S-AIR version 1.0
Bande de fréquences	2,4000 GHz - 2,4835 GHz
Méthode de modulation	DSSS
Puisssance de raccordement	3,3 V CC, 350 mA
Dimensions (environ)	50 mm × 13 mm × 60 mm (2 po. × 17/32 po. × 2 3/8 po.) (l/h/p)
Poids (environ)	24 g (1 on.)

La conception et les spécifications sont sujettes à modification sans préavis.

« S-AIR » et son logo sont des marques commerciales de Sony Corporation.

• Consommation électrique en veille : 0,13 W
• Aucun ignifuge halogéné n'est utilisé dans certaines cartes de circuits imprimés.
• Plus de 85 % de la puissance du bloc amplificateur est obtenue grâce à l'amplificateur numérique intégral S-master.
• Les protecteurs d'emballage sont fabriqués en papier.

Amplificateur surround

Panneau frontal

Panneau arrière

1 I/O (Alimentation) 2 Témoin S-AIR/STANDBY 3 Interrupteur S-AIR ID 4 Touche PAIRING 5 Témoin PAIRING 6 Interrupteur SURROUND SELECTOR 7 Prises SPEAKERS 8 Emplacement pour émetteur-récepteur sans fil (EZW-RT10)

Indices
