Type de produit	Système home cinéma 5.1 canaux avec ampli-tuner intégré
Marque	Sony
Modèle	HT-SF470
Dimensions de l'ampli-tuner (L × H × P)	430 mm × 66,5 mm × 306 mm
Poids de l'ampli-tuner	3,4 kg
Alimentation secteur	220-240 V CA, 50/60 Hz
Consommation électrique (fonctionnement)	110 W
Consommation électrique (veille)	0,3 W (avec fonctions HDMI et veille S-AIR désactivées)
Puissance de sortie (nominale)	108 W + 108 W (3 ohms, 1 kHz, 1% THD)
Puissance de sortie (référence)	167 W par canal (3 ohms, 1 kHz)
Formats audio pris en charge	Dolby Digital, Dolby Pro Logic II, DTS, PCM linéaire
Connectivité HDMI	3 entrées, 1 sortie (compatible ARC, 3D, Deep Colour, x.v.Color)
Fonctions sans fil	S-AIR (transmission audio sans fil, émetteur en option)
Calibrage automatique	Digital Cinema Auto Calibration (DCAC) avec micro fourni
Compatibilité BRAVIA Sync	Commande pour HDMI : lecture une touche, commande du son, mise hors tension système, Audio Return Channel
Entrées audio numériques	1 optique, 1 coaxiale, HDMI
Entrée audio analogique	1 paire RCA (SA-CD/CD)
Tuner radio intégré	FM/AM, RDS (modèles CEL), 20 préréglages FM, 10 AM
Enceintes fournies	2 avant, 1 centrale, 2 surround, 1 caisson de graves
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas obstruer les ailettes ; éviter l'humidité ; fixer solidement au sol/mur
Piles de télécommande	2 piles AA (R6) – non fournies

FOIRE AUX QUESTIONS - HT-SF470 SONY

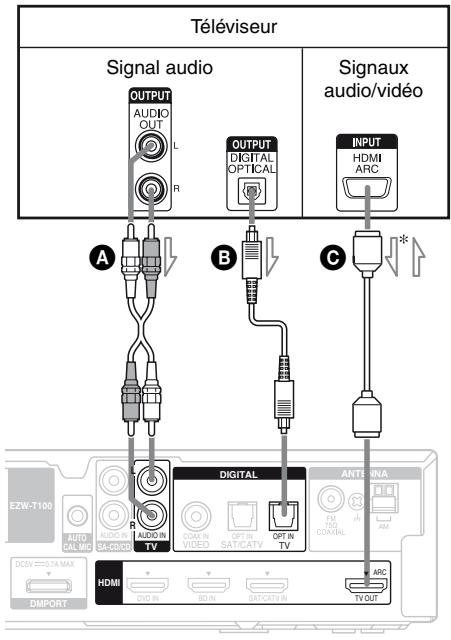

Comment puis-je connecter ma barre de son SONY HT-SF470 à un téléviseur ?

Utilisez un câble HDMI pour relier la sortie HDMI OUT de l'ampli-tuner à l'entrée HDMI ARC du téléviseur. Si le téléviseur ne prend pas en charge ARC, raccordez un câble optique numérique de la prise TV OPT IN de l'ampli-tuner à la sortie optique du téléviseur. Assurez-vous d'activer la fonction Commande pour HDMI sur les deux appareils pour utiliser les fonctions BRAVIA Sync.

Pourquoi n'y a-t-il aucun son provenant des enceintes ?

Vérifiez que l'ampli-tuner est sous tension et que le volume n'est pas réglé au minimum. Appuyez sur la touche MUTING de la télécommande pour désactiver la coupure du son. Assurez-vous que la source d'entrée sélectionnée correspond à l'appareil utilisé (BD, DVD, TV, etc.). Vérifiez également que les enceintes sont correctement branchées aux bornes SPEAKERS.

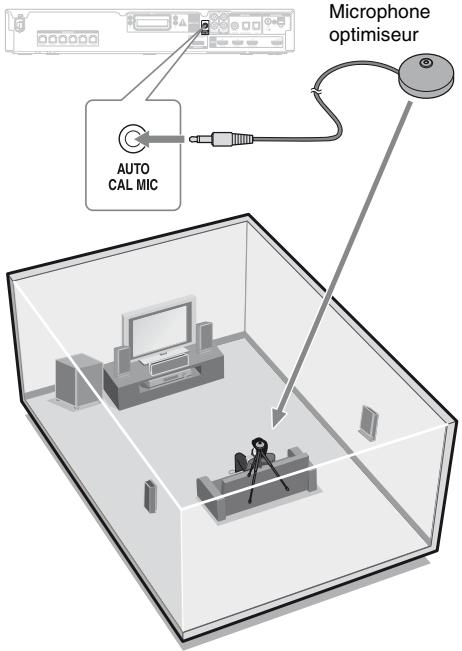

Comment régler le calibrage automatique des enceintes ?

Placez le microphone optimiseur fourni à votre position d'écoute (hauteur des oreilles). Branchez-le à la prise AUTO CAL MIC à l'avant de l'ampli-tuner. Appuyez sur AMP MENU, sélectionnez A. CAL MENU, puis A. CAL START. Le système émettra des tonalités de test pendant environ 30 secondes. Une fois la mesure terminée, choisissez SAVE EXIT pour enregistrer les réglages.

Le son du téléviseur ne sort pas par les enceintes de la barre de son. Que faire ?

Si votre téléviseur est compatible ARC, assurez-vous que la fonction Audio Return Channel est activée dans le menu SET HDMI de l'ampli-tuner (réglez ARC sur ARC ON). Vérifiez également que la fonction Commande du son du système est activée dans les paramètres du téléviseur. Si vous utilisez une connexion optique, sélectionnez l'entrée TV sur l'ampli-tuner et réduisez le volume du téléviseur.

Comment puis-je écouter la radio FM/AM ?

Assurez-vous que les antennes FM et AM fournies sont correctement raccordées. Appuyez sur TUNER pour sélectionner la bande FM ou AM. Utilisez TUNING +/– pour rechercher automatiquement les stations, ou appuyez sur D.TUNING puis saisissez la fréquence avec les touches numériques. Pour mémoriser une station, appuyez sur MEMORY et choisissez un numéro de préréglage.

Pourquoi le caisson de graves ne produit-il aucun son ?

Vérifiez que le caisson de graves est bien branché à la borne SUBWOOFER de l'ampli-tuner (connecteur violet). Assurez-vous que le câble d'enceinte est correctement inséré des deux côtés. Dans les réglages du menu SP SETUP, vérifiez que SW (Subwoofer) est réglé sur YES. Si le problème persiste, exécutez à nouveau l'Auto Calibration.

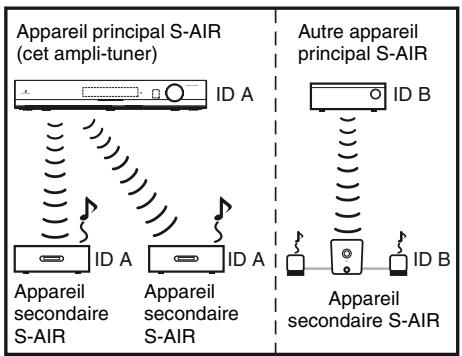

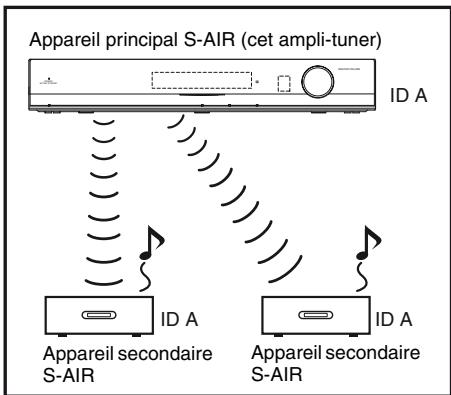

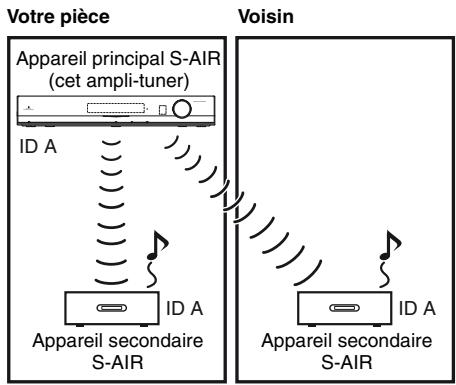

Comment utiliser la fonction S-AIR pour diffuser le son dans une autre pièce ?

Vous devez d'abord installer un émetteur S-AIR (non fourni) dans la fente S-AIR à l'arrière de l'ampli-tuner. Ensuite, placez un appareil secondaire S-AIR (comme un amplificateur surround) dans l'autre pièce. Appairez les deux appareils en suivant les instructions du manuel (page 53-56). Sélectionnez la source audio souhaitée sur l'ampli-tuner principal pour écouter dans l'autre pièce.

La télécommande ne fonctionne plus. Que dois-je vérifier ?

Dirigez la télécommande vers le capteur de l'ampli-tuner et retirez tout obstacle. Si les piles sont faibles, remplacez les deux piles AA (R6) par des neuves, en respectant les polarités. Vérifiez que la télécommande n'est pas en mode TV ou autre ; appuyez sur une touche d'entrée (BD, DVD, etc.) pour revenir au mode ampli-tuner. Si le problème persiste, réinitialisez les affectations des touches (page 61).

Comment puis-je réinitialiser l'ampli-tuner aux paramètres d'usine ?

Allumez l'ampli-tuner en appuyant sur la touche I/1. Maintenez cette touche enfoncée pendant environ 5 secondes jusqu'à ce que l'affichage indique 'CLEARED'. Tous les réglages personnalisés (calibrage, préréglages radio, etc.) seront effacés. Vous devrez ensuite refaire la configuration initiale.

Que faire si l'indicateur POWER/ACTIVE STANDBY clignote ?

Ce clignotement indique l'activation du mode de protection. Éteignez l'ampli-tuner, débranchez le cordon d'alimentation secteur et vérifiez qu'il n'y a pas de court-circuit dans les câbles d'enceinte ou d'autres connexions. Attendez quelques minutes, rebranchez le cordon et rallumez l'appareil. Si le problème persiste, contactez un service après-vente Sony.

MODE D'EMPLOI HT-SF470 SONY

Afin d'éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

Afin d'éviter tout risque d'incendie, ne couvrez pas les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc. Ne placez pas de sources de flammes nues telles que des bougies allumées sur l'appareil.

N'installez pas l'appareil dans un espace confiné, tel qu'une bibliothèque ou un meuble encastré.

Afin d'éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à des gouttelettes ou à des éclaboussures et ne posez pas d'objets contenant du liquide, comme des vases, sur l'appareil.

La fiche principale étant utilisée pour débrancher l'appareil de la source d'alimentation secteur, branchez l'appareil sur une prise secteur facilement accessible. Si vous constatez que l'appareil ne fonctionne pas normalement, débranchez immédiatement la fiche principale de la prise secteur.

Les piles ou les appareils dans lesquels des piles sont insérées ne doivent pas être exposés à une chaleur excessive comme la lumière du soleil, le feu ou d'autres sources de chaleur.

L'appareil n'est pas débranché de la source d'alimentation secteur tant qu'il reste raccordé à la prise secteur, même s'il est éteint.

Pour éviter les blessures, cet appareil doit être solidement fixé au sol et/ou au mur conformément aux instructions d'installation.

Pour les clients en Europe

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Élimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique en fin de vie à un point de collecte approprié, vous vous assurez que la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avis à l'attention des clients : les informations suivantes concernent uniquement les appareils vendus dans les pays appliquant les directives de l'UE.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou à la garantie.

À propos de ce manuel

• Les instructions reprises dans ce manuel sont celles des modèles HT-SF470 et HT-SS370. Dans ce manuel, les modèles du code géographique SP1 sont utilisés à des fins d'illustration, sauf mention contraire. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple, « Modèles du code géographique SP1 uniquement ».
• Les instructions reprises dans ce manuel décrivent les commandes de la télécommande fournie. Vous pouvez également utiliser les commandes de l'ampli-tuner si elles ont un nom identique ou similaire à celles de la télécommande.

À propos des codes géographiques

Le code géographique de l'ampli-tuner que vous avez acheté figure sur la partie supérieure gauche du panneau arrière (voir l'illustration ci-dessous).

Toute différence de fonctionnement, selon le code géographique, est clairement indiquée dans le texte, par exemple, « Modèles du code géographique AA uniquement ».

À propos des droits d'auteur

Cet ampli-tuner intègre la technologie Dolby Digital et Pro Logic Surround, ainsi que le système DTS * Digital Surround.

• Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques de commerce de Dolby Laboratories. Fabriqués sous licence sous les numéros de brevets suivants aux États-Unis : 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 487 535, ainsi que sous d'autres brevets aux États-Unis et dans le monde, déposés et en attente. DTS et DTS Digital Surround sont des marques déposées, et les logos et le symbole DTS sont des marques de commerce de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Cet ampli-tuner intègre la technologie High-Definition Multimedia Interface (HDMI™). HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

« x.v.Color » et le logo « x.v.Color » sont des marques de commerce de Sony Corporation. « BRAVIA » est une marque de commerce de Sony Corporation. « PlayStation » est une marque déposée de Sony Computer Entertainment Inc. « S-AIR » et son logo sont des marques de commerce de Sony Corporation.

Table des matières

Déballage 6

Description et emplacement des pièces ....8

Préparatifs

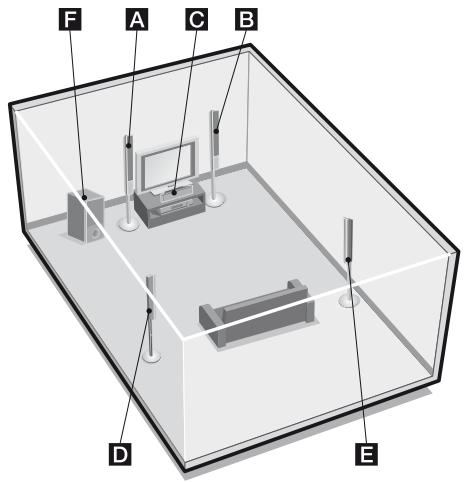

1: Installation des enceintes 17 2: Raccordement des enceintes 20 3: Raccordement d'un téléviseur. 21 4: Raccordement d'appareils audio/vidéo 22 5: Raccordement des antennes 27 6: Préparation de l'ampli-tuner 27 7: Calibrage automatique des réglages appropriés (AUTO CALIBRATION). 28

Lecture

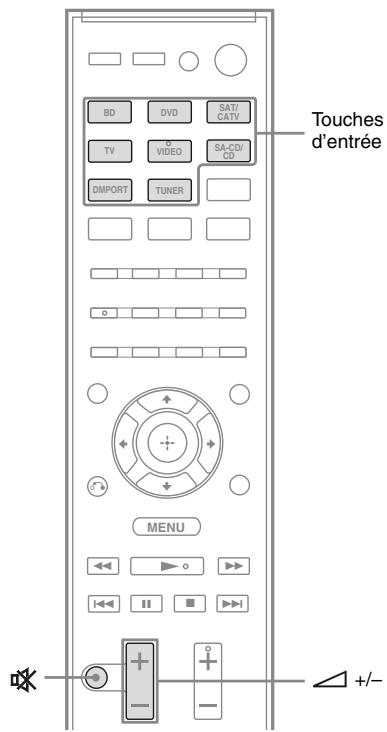

Sélection d'un appareil 33 Reproduction du son/des images à partir des appareils raccordés à l'ampli-tuner.....34

Utilisation du son surround

Sélection du champ sonore 36

Reproduction du son à faible volume (NIGHT MODE). 38

Utilisation du tuner

Écoute d'une radio FM/AM 38

Préréglage des stations de radio 40

Utilisation de la fonction Système de radioguidage (RDS) 42 (Modèles du code géographique CEL uniquement)

Fonctions « BRAVIA » Sync

Qu'est-ce que « BRAVIA » Sync ?……… 43 Préparatifs pour « BRAVIA » Sync 44 Appareils de lecture dotés de la fonction One-Touch (Lecture une touche) 45 Écoute du son du téléviseur à partir des enceintes raccordées à l'ampli-tuner (Commande du son du système) 46

Mise hors tension de l'ampli-tuner avec le téléviseur (Mise hors tension du système) 47 Utilisation de la fonction Économie d'énergie (Conversion directe du signal HDMI)....48 Écoute du son du téléviseur via une connexion HDMI (Audio Return Channel) 49 Sélection du champ sonore spécifique à la scène sélectionnée (Sélection de scène) 50 Sélection du champ sonore spécifique aux films (Mode Cinéma). 51

Utilisation de la fonction S-AIR

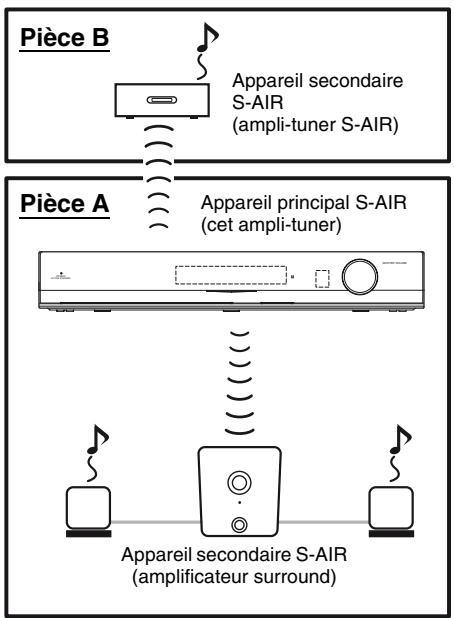

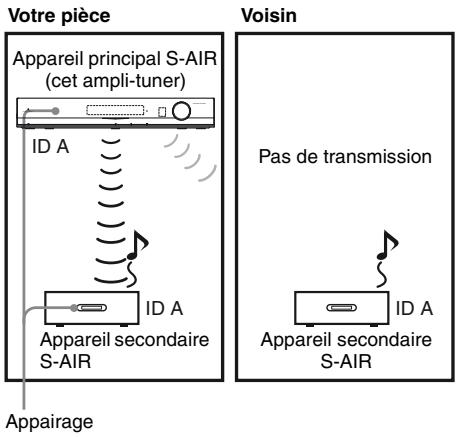

À propos des produits S-AIR 51 Configuration d'un produit S-AIR 53 Reproduction du son du système dans une autre pièce. 57 Stabilisation de la réception S-AIR. 58 Changement de canal pour une meilleure transmission du son. 59 Utilisation de l'ampli-tuner S-AIR lorsque l'appareil principal S-AIR est en mode de veille 60

Configuration avancée

Modification des affectations des touches d'entrée 61 Sélections et réglages à l'aide du menu de l'amplificateur 63

Informations complémentaires

Glossaire 69 Précautions 71 Dépannage 73 Spécifications 79 Index 82

Déballage

Vérifiez que vous avez les éléments suivants dans votre paquet.

HT-SF470

• Ampli-tuner (STR-KS470) (1)

• Enceintes avant (SS-MSP37F) (2)

• Enceinte centrale (SS-CNP37) (1)

• Enceintes surround (SS-SRP37F) (2)

Caisson de graves (SS-WP37) (1)

Cordons d'enceinte (5, rouge/blanc/gris/bleu/vert)

• Pieds (grands × 4, petits × 4)

• Bases (larges × 2, petites × 2)

• Caches des montants (4)

• Tasseaux (4)

• Vis (larges) (8)

• Vis (petites) (12)

Antenne cadre AM (1)

Antenne fil FM (1)

• Télécommande (RM-AAU074) (1)

Mode d'emploi (ce manuel)

• Guide d'installation rapide

HT-SS370

• Ampli-tuner (STR-KS370) (1)

• Enceintes avant/surround (SS-TSB101) (4)

• Enceinte centrale (SS-CTB101) (1)

Caisson de graves (SS-WSB101) (1)

Cordons d'enceinte (5, rouge/blanc/gris/bleu/vert)

Antenne cadre AM (1)

Antenne fil FM (1)

• Télécommande (RM-AAU074) (1)

Mode d'emploi (ce manuel) - Guide d'installation rapide

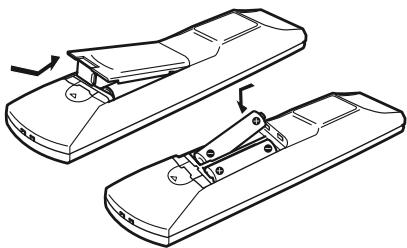

Insertion des piles dans la télécommande

Insérez deux piles R6 (format AA) dans la télécommande RM-AAU074.

Respectez les polarités lors de la mise en place des piles.

Remarques

• Ne laissez pas la télécommande dans un endroit très chaud ou très humide.
• N'utilisez pas de piles neuves avec des piles usagées.
• N'utilisez pas des piles au manganèse avec des piles d'un autre type.
• N'exposez pas le capteur de télécommande aux rayons directs du soleil ou à des appareils d'éclairage. Ceci pourrait provoquer un dysfonctionnement.
• Si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps, retirez les piles pour éviter qu'elles ne fuient et ne se corrodent.
• Lors du remplacement des piles, il est possible que les réglages initiaux des touches de la télécommande soient rétablis. Le cas échéant, recommencez l'affectation des touches (page 61). Lorsque l'ampli-tuner ne répond plus à la télécommande, remplacez toutes les piles par des neuves.

Description et emplacement des pièces

Ampli-tuner

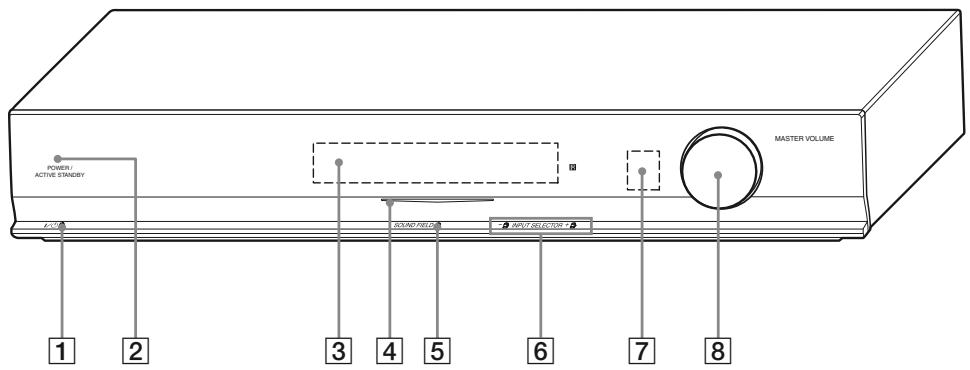

Vue avant

Désignation	Fonction
1 I/ü (marche/ veille)	Cette touche permet demettre l'ampli-tuner sous ou hors tension (pages 28, 34, 62).
2 Indicateur POWER/ ACTIVE STANDBY	S'allume comme suit : Vert : L'ampli-tuner est allumé. Orange : L'ampli-tuner est en mode de veille et la fonction Commande pour HDMI ou le mode de veille S-AIR est activé(e). S'étéint lorsque l'ampli-tuner est en mode de veille et lorsque la fonction Commande pour HDMI et le mode de veille S-AIR sont déactivés. Si la fonction Commande pour HDMI est activée, « PASS THRU » est régle sur « THRU AUTO » et aucun signal n'est détecté ; l'indicateur s'éteint également. Remarque Si l'indicateur POWER/ ACTIVE STANDBY clignote, reportez-vous à la page 78.

Désignation	Fonction
3 Afficheur	Permet d'afficher l'état actuel de l'apparil sélectionné ou la liste des options pouvant être sélectionnées (page 9).
4 Indicateur blanc	S'allume lorsque l'amplitur et DSPL sont activités pour la fonction DISPLAY (page 67). S'éteint lorsque l'amplitur est en mode de veille ou lorsque DSPL est désactivié pour la fonction DISPLAY.
5 SOUND FIELD	Permet de sélectionner le champ sonore (page 36).
6 INPUT SELECTOR +/-	Permet de sélectionner la source d'entrée pour la lecture (page 33, 34, 35, 39, 40, 41).
7 Capateur de télécommande	Permet de capter les signaux de la télécommande.
8 MASTER VOLUME	Permet de régler simultanément le niveau sonore de toutes les enceintes (page 33, 35, 73).

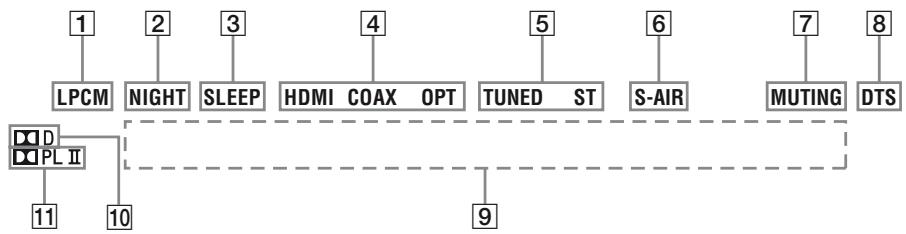

À propos des indicateurs sur l'afficheur

Désignation	Fonction
1 LPCM	S'allume lorsque les signaux au format PCM linéaire (Pulse Code Modulation) sont émis.
2 NIGHT	S'allume lorsque la fonction Mode Nocturne est activée (page 38).
3 SLEEP	S'allume lors de l'activation de la minuterie de mise en voille (page 67).
4 Indicateurs d'entrée	S'allume lorsque le signal numérique est émis.
HDMI	Le signal numérique est émis par la prise HDMI IN.
COAX	Le signal numérique est émis par la prise COAX IN.
OPT	Le signal numérique est émis par la prise OPT IN.
5 Indicateurs du tuner	S'allume pour indiquer l'état actuel de la station radio (page 38).
TUNED	Lorsqu'une station radio est reçue.
ST	Lorsque la diffusion se fait en mode stéréo.
6 S-AIR	S'allume lors du raccordement de l'émetteur S-AIR (non fourni).
7 MUTING	S'allume lorsque la fonction de coupure de son est activée.
8 DTS	S'allume lorsque l'ampli-tuner décode des signaux DTS. Remarque Lorsque vous lisez un disque au format DTS, vérifie que vous avez bien effectué des raccordements numériques.

Désignation		Fonction
9	Zone d'affichage du message	Permet d'afficher le niveau sonore, la source d'entrée sélectionnée, le signal d'entrée audio, etc.
10	D	S'allume lorsque l'ampli-tuner décode des signaux Dolby Digital.Remarque Lorsque vous lisez un disque au format Dolby Digital, vérifie que vous avez bien effectué des raccordements numériques.
11	Indicateurs Dolby Pro Logic	Allume l'un des indicateurs respectifs lorsque l'ampli-tuner applique un traitement Dolby Pro Logic aux signaux 2 canaux pour l'émission des signaux du canal central et des canaux surround.
	PL	Dolby Pro Logic
	PLII	Dolby Pro Logic II

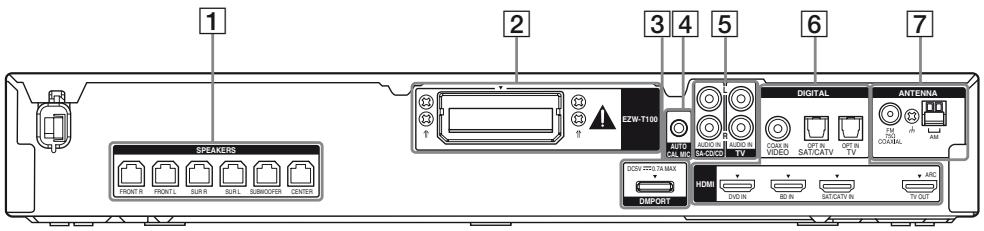

Panneau arrière

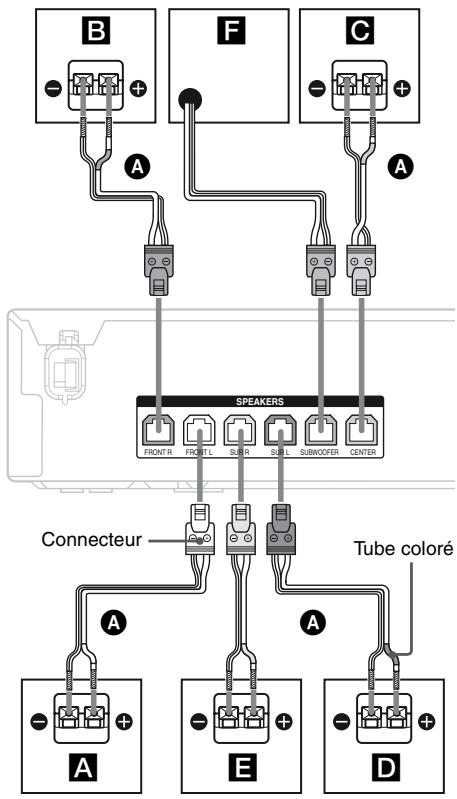

1 Section SPEAKERS

Permet de raccorder les enceintes fournies et le caisson de graves (page 20).

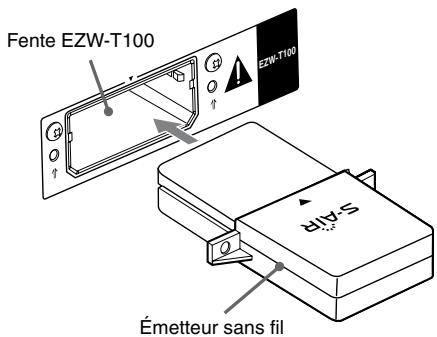

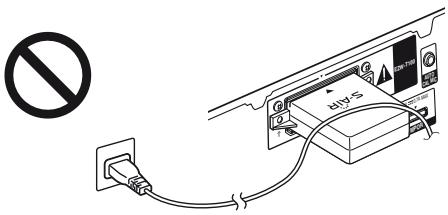

2 S-AIR

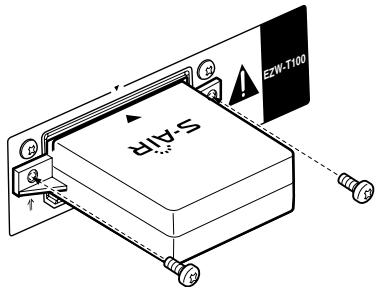

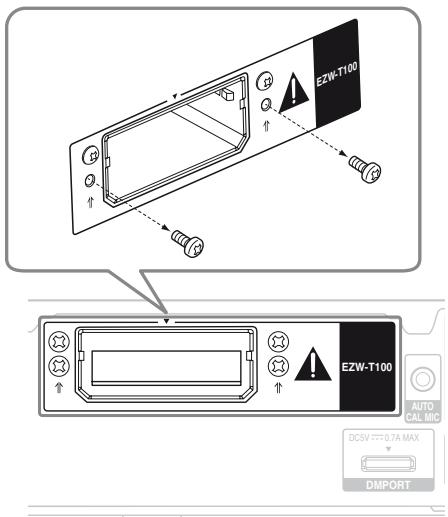

Fente EZW-T100

Permet de raccorder un émetteur sans fil (non fourni) (page 53).

3DMPORT

Prise DMPORT

Permet de raccorder un adaptateur DIGITAL MEDIA PORT (page 22).

4 AUTO CALIBRATION

Prise AUTO CAL MIC

Permet de raccorder un microphone optimateur fourni pour la fonction Auto-calibration (page 29).

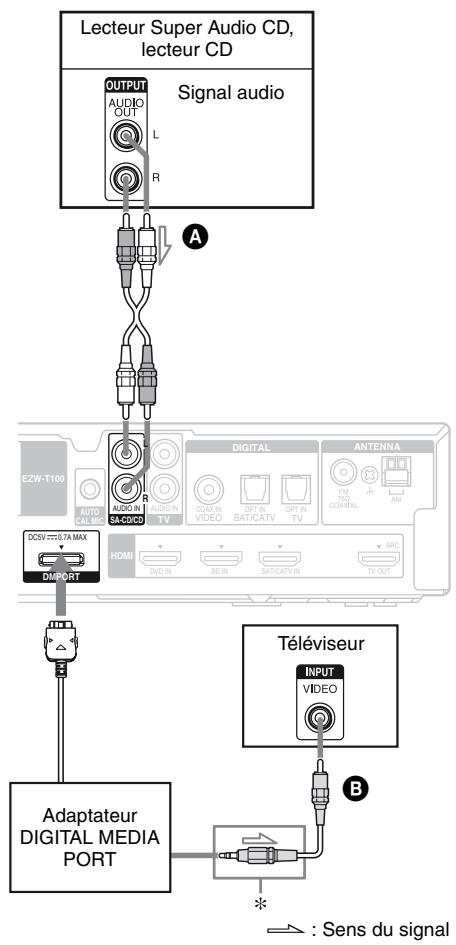

Permet de raccorder un lecteur Super Audio CD, un lecteur CD, etc. (page 21, 22).

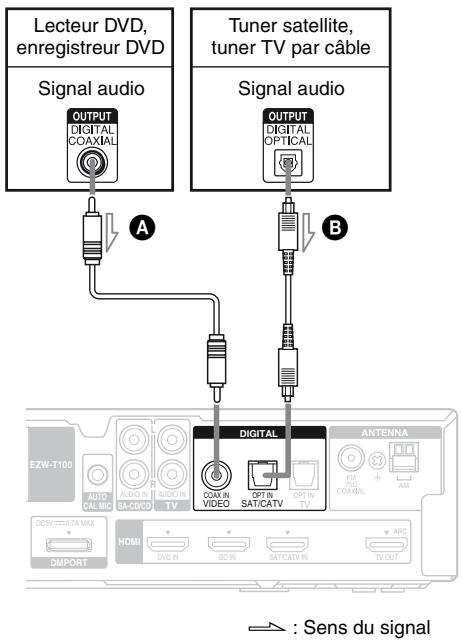

	Prise COAX IN	Permet de raccarder un tuner satellite, etc. (page 26).
	Prises OPT IN

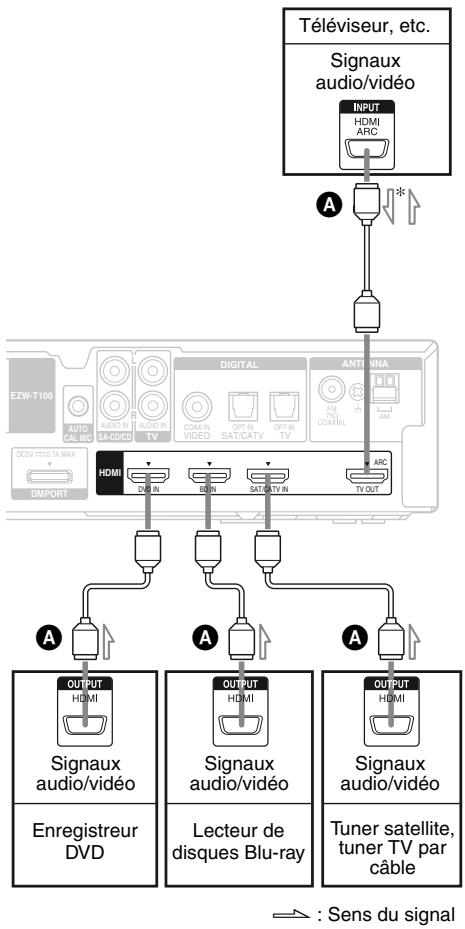

	Prises HDMI IN/OUT	Permettent de raccarder un lecteur DVD, un tuner satellite ou un lecteur de disques Blu-ray. L'image est émise vers un téléviseur ou un projecteur tandis que le son peut être émis depuis un téléviseur ou/et des enceintes raccordées à l'ampli-tuner (page 24).

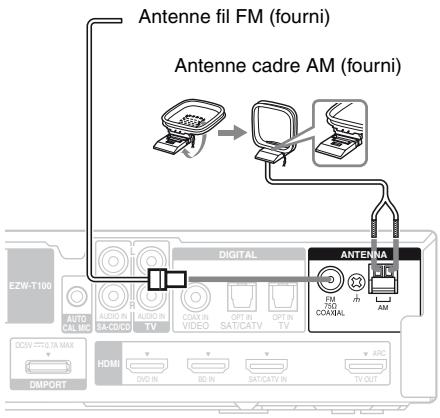

Section ANTENNA

◎	Prise FM ANTENNA	Permet de raccarder l'antenne fil FM fournie (page 27).
	Bornes AM ANTENNA	Permettent de raccarder l'antenne cadre AM fournie (page 27).

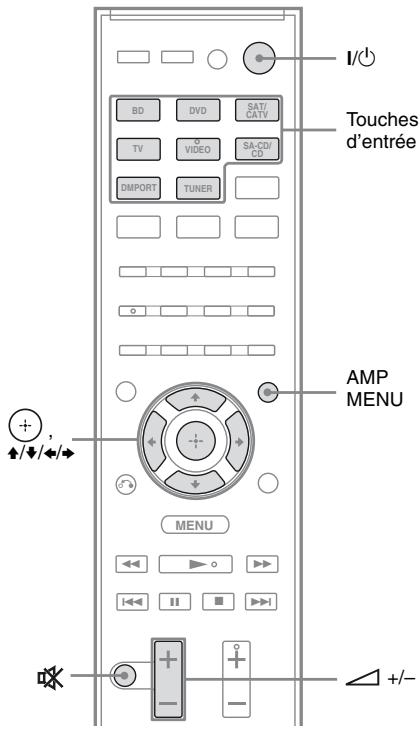

Télécommande

Vous pouvez utiliser la télécommande RM-AAU074 fournie pour commander l'ampli-tuner et les appareils audio/vidéo Sony que la télécommande est programmée pour commander (page 61).

RM-AAU074

Remarques concernant les touches SHIFT (17) et TV (18)

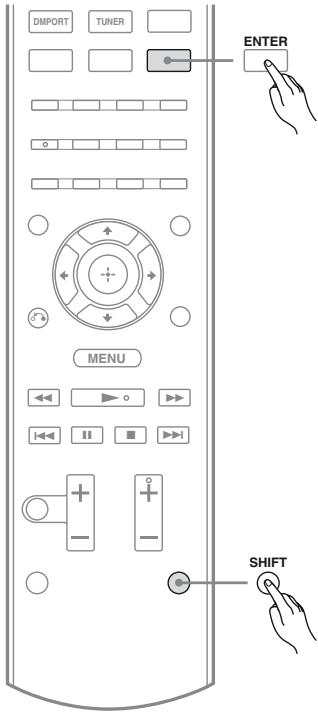

Touche SHIFT (17)

Maintenez enfoncée la touche SHIFT ([17]), puis appuyez sur la touche rose de votre choix. Exemple : maintenez enfoncée la touche SHIFT ([17]), puis appuyez sur ENTER ([5]).

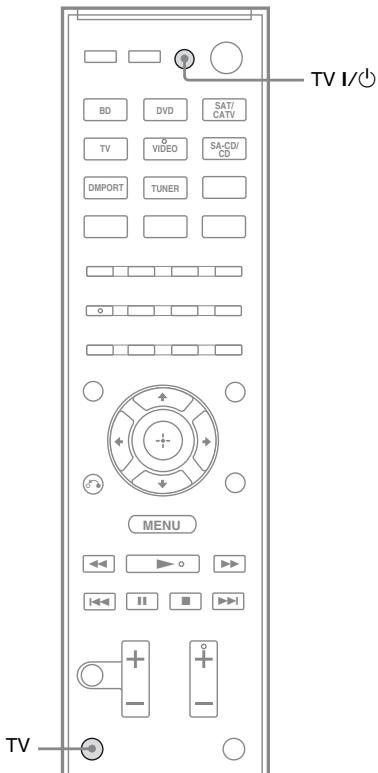

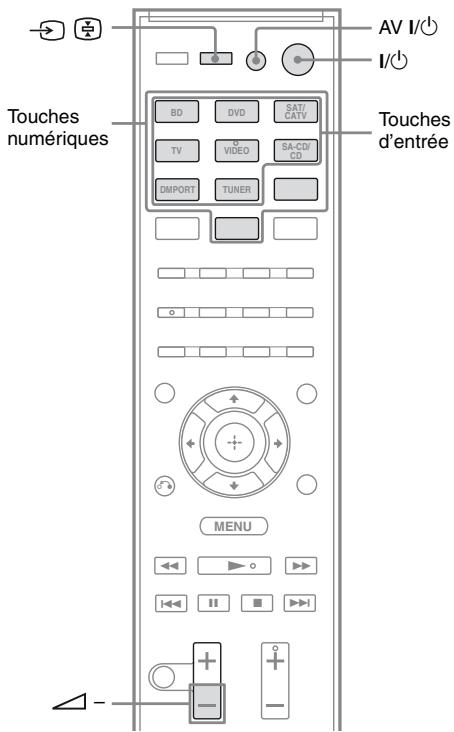

Touche TV (18)

Maintenez enfoncée la touche TV (18), puis appuyez sur la touche jaune pour commander le téléviseur.

Exemple : maintenez enfoncée la touche TV (18), puis appuyez sur PROG+ (16).

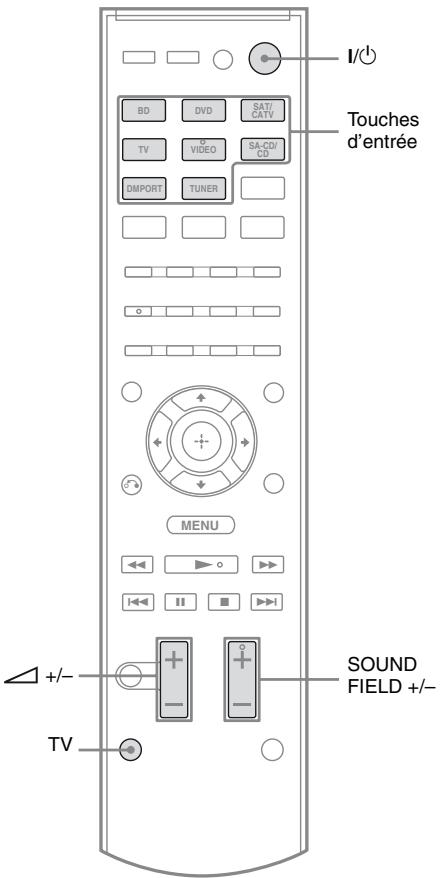

Opérations de base

Touché de la télécommande		Fonction
2	I/(1)(marche/veille)	Cette touche permet demettre l'ampli-tuner sous ouhors tension.Pour éteindre tous lesappareils Sony, appuyezsimultanément sur I/(2)(2)et sur AV I/(1)(1)(SYSTEM STANDBY).
3	Touchesd'entrée(VIDEO*)	Ces touches permettendésélectionner l' apparéil quevous souhaitez utiliser. Lestouches ont été affectées pardéfaut aux produits Sony.II est possible de modifierl'aftection des touches ensuivant les étapes de lasection « Modification desaffectations des touchesd'entrée » à la page 61.

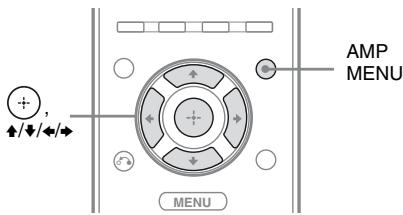

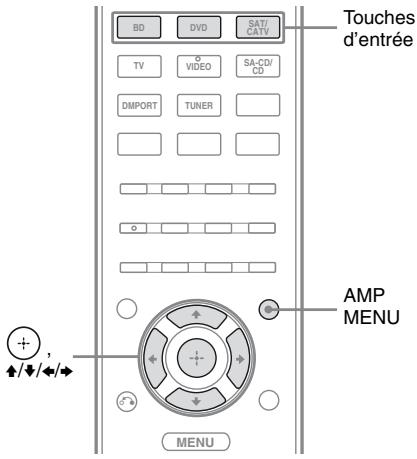

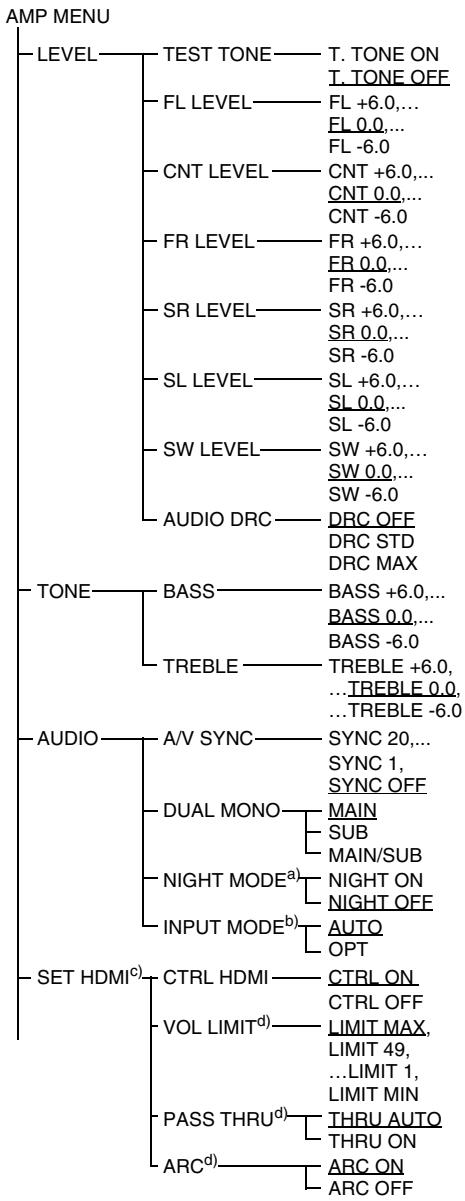

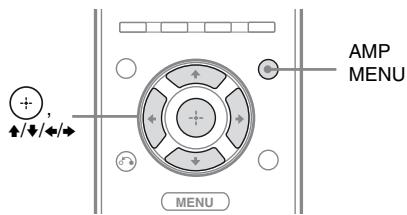

11	AMP MENU	Cette touche permittedd'afficher le menu del'ampli-tuner.
12	+,+/-/+/-	Appuyez sur ↓, ↓, ↓ ou ↓pour sélectionner les optionsde menu. Appuyez ensuite sur ⊙ pour valider lesélection.
16	SOUND FIELD+/-	Ces touches permettendésélectionner un champsonore.
19	(Coupurede son)	Cette touche permittedd'activer la fonction dedoupure de son.Appuyez de nouveau sur latouche pour rétablireleson.
20	+/-	Ces touches permettend ergler simultanément leniveau sonore de toutes lesenceintes.

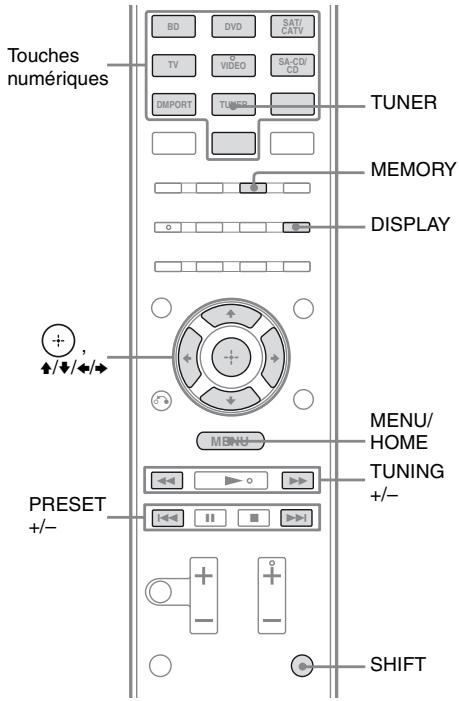

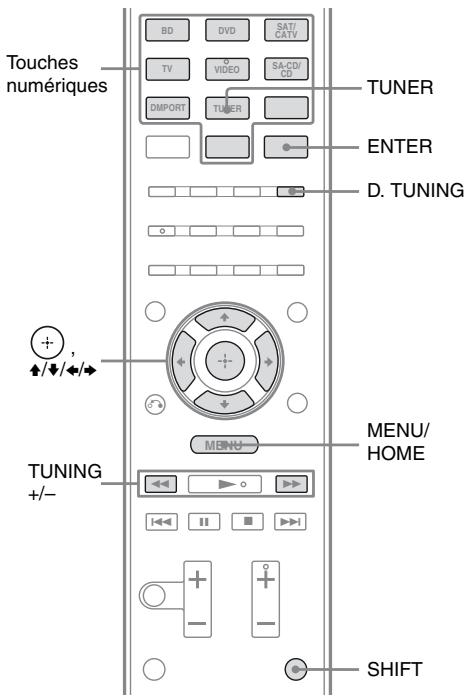

Utilisation du tuner

Touché de la télécommande		Fonction
4	Touches numériques (numéro 5*)	Maintenez enfoncée la touche SHIFT (17), puis appuyez sur les touches numériques (4) pour pré régler/syntoniser les stations pré régées.
5	ENTER	Maintenez enfoncée la touche SHIFT (17), puis appuyez sur ENTER (5) pour valider la sélection.
6	MEMORY	Cette touche permet de sauvegarder une station.
7	D.TUNING	Cette touche permet d'acceder au mode de syntonisation directe.
9	DISPLAY	Permet d'afficher des informationspendant la fonction TUNER.
12	+, ↑/↓/←/→	Cette touche permit de sélectionner une option de menu et de valider la sélection.
14	MENU/HOME	Cette touche permet d'afficher le menu du tuner.
15	PRESET +/-	Cette touche permit de sélectionner une station pré réglée.
	TUNING +/-	Ces touches permettent de rechercher une station.

Utilisation de DMPORT

Touché de la télécommande		Fonction
15	↓/→	Permet de passer à la plage suivante/précédente.
	←/→	Effectue une recherche rapide vers l'avant ou vers l'arrête.
	►* (lecture)/ ■ (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/ ■ (arrêt)	Touches de mode de lecture.

Pour commander l'appareil

1. Appuyez sur l'une des touches d'entrée (TV, BD, DVD ou SAT/CATV) (3) pour sélectionner l'appareil que vous souhaitez utiliser.

L'appareil affecté à la touche d'entrée sélectionnée devient alors disponible.

2. En vous reportant au tableau suivant, appuyez sur la touche correspondant à l'opération.

Opérations communes

Touché de la télécommande		Fonction
1	TV I/AV I/(Marche/veille)	Cette touche permet d'allumer ou d'éteindre le téléviseur Sony ou les apparciels audio/vidente que la télécommande est programmée pour commander (page 61). Appuyez simultanément sur I/Ü(2) et TV I/Ü/AV I/(1) pour éteindre l'amplitur et les autres apparciels que la télécommande est programmée pour commander (SYSTEM STANDBY).
4	Touches numériques (numéro 5*)	Maintenez enforcée la touche SHIFT (17), puis appuyez sur les touches numériques (4) pour sélectionner directement les canaux et les plages.
5	ENTER	Maintenez enforcée la touche SHIFT (17), puis appuyez sur ENTER (5) pour valider la sélection.
10	Touches de couleur	Lorsqu'elles sont disponibles, ces touches permettent d'afficher un guide de fonctionnement sur l'écran du téléviseur. Suivez les instructions du guide de fonctionnement pour effectuer l'opération de votrechoix.

Touché de la télécommande	Fonction
12 + , ↓/↓/←/→	Cette touche permet de sélectionner une option de menu et de valider la sélection.

Pour commander le téléviseur

Maintenez enfoncée la touche TV (jaune) (18), puis appuyez sur la touche jaune pour commander le téléviseur.

Touché de la télécommande		Fonction
4	Touches numériques (numéro 5*)	Ces touches permettent de sélectionner un canal. Appuyez sur ENTER (5) pour changer immediatement de canal.
5	(Chaine précédente)	Revient à la première chance ayant été regardée (pendant plus de cinq secondes).
9	DISPLAY	- Permet d'afficher les informations sur le télévisuer sur son écran (affiche le numéro de canal actuel, etc.) - Appuyez sur AMP MENU (11), puis sur DISPLAY (9) pour afficher les informations sur le flux d'entrée du télévisuer lorsque celui-ci est raccordé via la prise TV OPT IN.
	(+)/? (Info/Affichage du texte)	En mode numérique : permet d'afficher de brèves informations sur le programme en cours de visionnage. En mode analogue : permet d'afficher des informations telles que le numéro de canal actuel et le format de l'écran. En mode texte : permet d'afficher des informations masquées (ex. : les réponses d'unquiz).
13	TOOLS/OPTIONS	Cette touche permet d'accéder à différentes options de visualisation et de faire des modifications/ réglages en fonction de la source et du format de l'écran.
14	MENU/HOME	Cette touche permit de sélectionner des canaux ou des sources d'entrée et de modifier les régles de votre téléviseur.
16	PROG +*/-	En mode TV: ces touches permettent de sélectionner la chaine suivante (+) ou précédente (-). En mode texte: ces touches permettent de sélectionner la page (€) suivante ou précédent (€).
19	( Coupure de son )	Cette touche permit d'activer la fonction de coupure de son.
20	+/-	Ces touches permettent de régler le niveau sonore.
21	RETURN/EXIT	Cette touche permit de revenir à l'écran précédent de tout menu affchéé.
22	(Guide)	Cette touche permit d'afficher le guide lorsque vous regardez une chaine analogue ou numérique.
23	* (Audio)	Cette touche permit de sélectionner le son de l'enceinte pour une diffusion en stéreo ou bilingue.
25	DIGITAL	Permet de basculer en mode numérique.
	ANALOG	Permet de basculer en mode analogue.
26	(Texte)	Affiche le texte.

Touché de la télécommande		Fonction
27	THEATRE	Cette touche permet de sélectionner automatiquement les réglages d'image les derniers adaptations aux films lors du raccordement d'un téléviseur Sony compatible avec la fonction THEATRE. Par ailleurs, le son bascule automatiquement sur la sortie audio de cet ampli-tuner lors du raccordement du téléviseur et de l'ampli-tuner avec la connexion HDMI, et la fonction Commande pour HDMI est activée.
28	/ (Sélection de l'entrée/ Maintien du texte)	En mode TV: cette touche permet de sélectionner le signal d'entrée du téléviseur. En mode texte analogue: cette touche permet de conserver la page actuelle.

Pour commander le lecteur/enregistreur DVD, le lecteur/enregistreur de disques Blu-ray

Touché de la télécommande		Fonction
8	Angle)	Bascule sur d'autres angles de visualisation lorsque des séquences en multi-angle sont enregistrées sur un disque Blu-ray ou un DVD.
9	DISPLAY	- Permet d'afficher les informations relatives à la lecture.- Appuyez sur AMP MENU (11), puis sur DISPLAY (9) pour afficher les informations sur le flux d'entrée du disque Blu-ray ou du DVD.
13	TOOLS/OPTIONS	Cette touche permet d'acceder à différentes options de visualisation et de faire des modifications/régliages en fonction de la source et du format de l'écran.
14	MENU/HOME	Cette touche permet d'afficher le menu.
15	↓	Cette touche permet de sauter un chapitre.
	▶	Cette touche permit de passer au chapitre disponible suivant.
	←/▶	Appuyez sur cette touche au cours de la lecture pour effectuer une recherche rapide vers l'avant ou vers l'arrêté sur le disque.
	▶* (lecture)/II (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/■ (arrêt)	Touches de mode de lecture.
21	RETURN/EXIT	Cette touche permit de revenir à l'écran précédent de tout menu affchéé.
22	⓷ (Guide)	Cette touche permitted d'afficher le guide lorsqu vous regardez une chaîne analogue ou numérique.
23	○○* (Audio)	Cette touche permit de sélectionner le son de l'enceinte pour une diffusion en stéroyo ou bilingue.
24	(Sousititrage)	Cette touche permit de sélectionner la langue du sous-titre lorsque des sous-titres multilingues sont enregistrés sur un disque Blu-ray ou un DVD.
25	TOP MENU	Cette touche permet d'afficher le menu principal ou le menu du disque.
	POP UP/MENU
26	CLEAR	Permet d'effacer une erreur si vous avez appuyé sur une touche numérique incorrecte.

Pour commander un HDD/DVD COMBO

Touché de la télécommande		Fonction
14	MENU/HOME	Cette touche permet d'afficher le menu.
15	↓/→	Ces touches permettent de spécifique le chapitre ou la plage précédent(e) ou suivant(e).
	←/→	Appuyez sur cette touche au cours de la lecture pour effectuer une recherche rapide vers l'avant ou vers l'arrête sur le disque.
	* (lecture)/ (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/ (arrêt)	Touches de mode de lecture.
25	TOP MENU	Cette touche permet d'afficher le menu principal ou le menu du disque.
	POP UP/MENU

Touché de la télécommande		Fonction
9 DISPLAY		- Permet d'afficher des informations pendant la fonction SAT/CATV. - Appuyez sur AMP MENU (11), puis sur DISPLAY (9) pour'afficher les informations sur le flux d'entrée du tuner satellte ou du tuner TV par cable.
14 MENU/HOME		Cette touche permet d'afficher le menu.
22 (Guide)		Cette touche permet d'afficher le menu du guide.

• Ces touches (numéro 5, VIDEO, Ⓞ, PROG +/SOUND FIELD +/☑) disposent de points tactiles. Utilisez ces points tactiles comme repères lorsque vous utilisez l'ampli-tuner.

Remarques

• Il est possible que certaines fonctions expliquées dans cette section ne soient pas disponibles selon le modèle.
• L'explication ci-dessus est fournie à titre d'exemple uniquement. Par conséquent, selon l'appareil raccordé, l'opération ci-dessus peut être impossible ou fonctionner différemment. Dans ce cas, utilisez la télécommande fournie avec l'appareil.

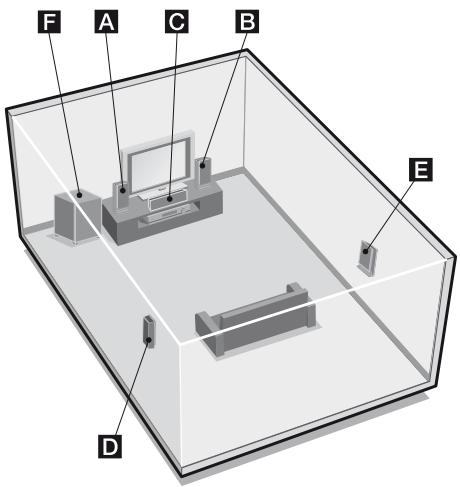

1 : Installation des enceintes

Cet ampli-tuner vous permet d'utiliser un système d'enceintes 5.1 canaux. Pour profiter pleinement du son surround cinéma multicanal, veillez à raccorder toutes les enceintes (deux enceintes avant, une enceinte centrale et deux enceintes surround), ainsi qu'un caisson de graves (5.1 canaux). Vous pouvez placer vos enceintes comme indiqué ci-dessous.

A Enceinte avant (gauche) Enceinte avant (droit) C Enceinte centrale D Enceinte surround (gauche) Enceinte surround (droit) F Caisson de graves

HT-SF470 uniqueness

HT-SS370 uniqueness

Remarques

• Veillez à utiliser les enceintes fournies.
• Pour le modèle HT-SF470, ne vous appuyez pas sur l'enceinte ou elle risquerait de tomber.

Conseils

L'angle A doit être identique.

• Étant donné que le caisson de graves n'émet pas de signaux hautement directionnels, vous pouvez le placer où vous le souhaitez.

Installation des enceintes sur une surface plane

Avant d'installer l'enceinte centrale et le caisson de graves, assurez-vous de fixer les pieds fournis afin d'éviter les vibrations ou les mouvements, comme indiqué dans l'illustration ci-dessous.

Remarque

Fixez les petits pieds à l'enceinte centrale et les grands pieds au caisson de graves.

Installation des enceintes sur le support d'enceinte

Pour une plus grande flexibilité lors du placement des enceintes, il est recommandé d'utiliser le support d'enceinte comme suit.

Modèle	Support d'enceinte
HT-SF470	Fourni. Pour plus d'informations, voir le Guide d'installation rapide fourni.
HT-SS370	Support d'enceinte WS-FV11 ou WS-FV10D en option (disponible dans certains pays uniquement).Pour plus d'informations, reportez-vous au mode d'emploi fourni avec le support d'enceinte.

Installation des enceintes au mur

Vous pouvez installer vos enceintes au mur.

1 Préparez des vis (non fournies) adaptées au crochet du dos de chaque enceinte. Reportez-vous aux illustrations ci-dessous.

Crochet situé au dos de l'enceinte

2 Fixez les vis au mur. Les vis doivent dépasser de 8 mm à 10 mm.

HT-SF470 uniquement Pour l'enceinte centrale

Pour les enceintes avant

Pour les enceintes surround HT-SS370 uniquement Pour l'enceinte centrale

Pour les enceintes avant et surround 3 Accrochez les enceintes aux vis.

Remarques

• Utilisez des vis adaptées au matériau et à la résistance du mur. Comme les plaques de plâtre sont particulièrement fragiles, fixez fermement les vis à une poutre et fixez-les au mur. Installez les enceintes sur une paroi verticale et plate équipée d'un renforcement.
• Adressez-vous à un magasin de bricolage ou à un installateur pour connaître le matériau du mur ou les vis à utiliser.
• Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.
• Pour le modèle HT-SF470, si vous installez les enceintes au mur, vous n'avez pas besoin de fixer au mur le support d'enceinte fourni.

2: Raccordement des enceintes

Avant de raccorder les cordons, veillez à débrancher le cordon d'alimentation secteur.

A Cordon d'enceinte (fourni)

A Enceinte avant (gauche) Enceinte avant (droit) C Enceinte centrale D Enceinte surround (gauche) Enceinte surround (droit) F Caisson de graves

Remarques sur les cordons d'enceinte

• Le connecteur des cordons d'enceinte est de la même couleur que la prise d'enceinte à raccorder. Pour raccorder un cordon d'enceinte, faites correspondre le connecteur coloré à la prise d'enceinte sur l'amplificateur :

Connecteur	Prise d'enceinte
Rouge	FRONT R
Blanc	FRONT L
Gris	SUR R
Bleu	SUR L
Violet	SUBWOOFER
Vert	CENTER

• Veillez à faire correspondre les cordons d'enceinte aux bornes appropriées des enceintes :
• le cordon d'enceinte doté du tube coloré correspond à la borne et le cordon d'enceinte dépourvu de tube coloré correspond à la borne (pour HT-SS370).
• Le cordon d'enceinte avec une rayure correspond à la borne ♣ et le cordon d'enceinte dépourvu de rayure correspond à la borne ♣ (pour HT-SF470).

Pour raccorder les enceintes correctement

Vérifiez le type d'enceinte en vous reportant à l'étiquette de l'enceinte située sur son panneau arrière.

Caractère sur l'étiquette de l'enceinte		Type d'enceinte
HT-SF470	HT-SS370
L	FRONT L	Avant gauche
R	FRONT R	Avant droit
-*	CENTER	Centrale
SL	SUR L	Surround gauche
SR	SUR R	Surround droit
-*	-*	Caisson de graves

• L'étiquette de cette enceinte ne comporte aucun caractère. Pour plus d'informations sur le type d'enceinte, reportez-vous à la page 6 (pour HT-SF470) ou page 7 (pour HT-SS370).

3: Raccordement d'un téléviseur

En raccordant la prise HDMI OUT à un téléviseur, vous pouvez voir l'image de l'entrée sélectionnée.

Avant de raccorder les cordons, veillez à débrancher le cordon d'alimentation secteur.

→ : Sens du signal

A Cordon audio (non fourni) B Cordon optique numérique (non fourni) Câble HDMI (non fourni) Sony vous recommande d'utiliser un câble HDMI agréé ou un câble HDMI Sony.

Il n'est pas nécessaire de raccorder tous les cordons.

Raccordez les cordons audio et vidéo correspondant aux prises de vos appareils.

Connexion	Pour
A ou B	émet le son du téléviseur via les enceintes raccordées à l'amplitur. Veillez à couper le volume du téléviseur ou à activer la fonction de coupure du son du téléviseur.
C	émet l'image vers un téléviseur tandis que le son peut être émis depuis un téléviseur et/ou des enceintes raccordées à l'amplitur. Si le téléviseur est compatible avec la fonction Audio Return Channel (ARC), le son du téléviseur peut être émis via les enceintes raccordées à l'ampli-tuner sans raccorder A ni B. Pour plus d'informations, reportez-vous à la section « Écoute du son du téléviseur via une connexion HDMI (Audio Return Channel) » (page 49). Veillez à couper le volume du téléviseur ou à activer la fonction de coupure du son du téléviseur.

Remarques

Veillez à mettre l'ampli-tuner sous tension lorsque les signaux vidéo et audio d'un appareil de lecture sont émis vers un téléviseur via l'ampli-tuner. Si l'ampli-tuner n'est pas sous tension, les signaux vidéo et audio ne seront pas transmis. - Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droit jusqu'au déclic de mise en place. - Ne pliez pas les cordons optiques numériques ou ne faites pas de nœuds avec.

Conseil

Toutes les prises audio numériques sont compatibles avec les fréquences d'échantillonnage suivantes : 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

4: Raccordement d'appareils audio/vidéo

Raccordement de vos appareils

Cette section décrit comment raccorder vos appareils à cet ampli-tuner. Avant de commencer, reportez-vous à la section « Appareil à raccorder » ci-dessous décrivant comment raccorder les appareils audio/vidéo. Avant de raccorder les cordons, veillez à débrancher le cordon d'alimentation secteur. Après avoir raccordé tous vos appareils, passez à la section « 5 : Raccordement des antennes » (page 27).

Appareil à raccorder

Pour raccorder	Voir
Téléviseur	page 21
Appareils audio • Lecteur Super Audio CD, lecteur CD • Adaptateur DIGITAL MEDIA PORT	page 22
Appareils avec prise HDMI	page 24
Appareils vidéo • Lecteur DVD, enregistreur DVD • Tuner satellite, tuner TV par câble	page 26

Raccordement des appareils audio

L'illustration suivante indique comment raccorder des appareils audio, comme un lecteur Super Audio CD, un lecteur CD ou un adaptateur DIGITAL MEDIA PORT. Vous pouvez également visualiser les images sur l'écran du téléviseur en raccordant la sortie vidéo de l'adaptateur DIGITAL MEDIA PORT à l'entrée vidéo du téléviseur. Toutefois, selon le type d'adaptateur DIGITAL MEDIA PORT, il peut s'avérer impossible de diffuser des vidéos.

A Cordon audio (non fourni) Cordon vidéo (non fourni)

• Le type de connecteur varie en fonction de l'adaptateur DIGITAL MEDIA PORT. Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'adaptateur DIGITAL MEDIA PORT.

Remarques concernant le raccordement de l'adaptateur DIGITAL MEDIA PORT

Veillez à ne pas raccorder ni débrancher l'adaptateur DIGITAL MEDIA PORT lorsque l'ampli-tuner est sous tension. - Veillez à effectuer les raccordements DMPORT correctement et à insérer le connecteur bien droit. - Le connecteur de l'adaptateur DIGITAL MEDIA PORT est fragile. Par conséquent, manipulez-le avec précaution lorsque vous installez ou déplacez l'ampli-tuner. - Lors du raccordement de l'adaptateur DIGITAL MEDIA PORT, veillez à bien insérer le connecteur avec le côté portant la flèche face à la flèche de la prise DMPORT. Pour retirer l'adaptateur DIGITAL MEDIA PORT, appuyez sur les deux côtés du connecteur et maintenez-les enfoncés, puis retirez le connecteur.

Raccordement d'appareils dotés de prises HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface. Il s'agit d'une interface qui transmet les signaux vidéo et audio au format numérique.

Il est recommandé de raccorder les appareils à l'ampli-tuner à l'aide d'un câble HDMI.

Raccorder les appareils compatibles Sony « BRAVIA » Sync à l'aide des câbles HDMI peut simplifier les opérations. Reportez-vous à la section « Fonctions « BRAVIA » Sync » (page 43).

Fonctions HDMI

• Un signal audio numérique transmis par HDMI peut être émis à partir des enceintes raccordées à l'ampli-tuner. Ce signal prend en charge les formats Dolby Digital, DTS et PCM linéaire.
• Cet ampli-tuner prend en charge le mode x.v.Color, le mode Deep Colour et la transmission 3D.

Remarques concernant les câbles de raccordement

• Utilisez un câble HDMI haute vitesse. Si vous utilisez un câble HDMI standard, il est possible que les images au format 1080p, Deep Colour ou 3D ne s'affichent pas correctement.
• Sony vous recommande d'utiliser un câble HDMI agréé ou un câble HDMI Sony.
• Nous déconseillons d'utiliser un câble de conversion HDMI-DVI. Lorsque vous raccordez un câble de conversion HDMI-DVI à un appareil DVI-D, il est possible que le son et/ou l'image ne soient pas émis.

A Câble HDMI (non fourni) Sony vous recommande d'utiliser un câble HDMI agréé ou un câble HDMI Sony.

• Lorsque vous utilisez la fonction Audio Return Channel (ARC), le signal audio est émis à partir du téléviseur vers l'ampli-tuner.

Remarques

• Si le téléviseur est compatible avec la fonction Audio Return Channel (ARC), le son du téléviseur est automatiquement émis à partir des enceintes raccordées à l'ampli-tuner. Sinon, reportez-vous à la page 21 pour plus d'informations sur le raccordement audio du téléviseur à l'ampli-tuner. Veillez à régler « ARC » sur « ARC ON » dans le menu SET HDMI (page 49).
• Toutes les prises HDMI de l'ampli-tuner fonctionnent de la même façon. Par exemple, vous pouvez raccorder une « PlayStation 3 » etc., à n'importe quelle prise HDMI.

Remarques concernant les raccordements HDMI

• Un signal audio provenant de la prise HDMI IN est émis via les prises SPEAKERS et la prise HDMI OUT. Il n'est pas émis via d'autres prises audio.
• Un signal vidéo provenant de la prise HDMI IN ne peut être émis que via la prise HDMI OUT.
• Les signaux audio des zones multi/stéréo d'un Super Audio CD ne sont pas émis.
• Les signaux audio (fréquence d'échantillonnage, longueur de bits, etc.) transmis à partir d'une prise HDMI peuvent être supprimés par l'appareil raccordé. Vérifiez le réglage de l'appareil raccordé si l'image est de mauvaise qualité ou si le son n'est pas émis par un appareil raccordé via le câble HDMI.
• Il est possible que le son soit interrompu lorsque vous modifiez la fréquence d'échantillonnage, le nombre de canaux ou le format audio des signaux de sortie audio provenant de l'appareil de lecture.
• Si l'appareil connecté n'est pas compatible avec la technologie de protection des droits d'auteur (HDCP), l'image et/ou le son provenant de la prise HDMI OUT peuvent être déformés ou absents. Dans ce cas, vérifiez les caractéristiques de l'appareil connecté.
• Vous pouvez bénéficier du mode PCM linéaire multi-canaux avec une connexion HDMI uniquement.
• Réglez la résolution de l'image de l'appareil de lecture sur 720p, 1080i ou 1080p lorsque vous reproduisez un son multicanal 96 kHz sur une connexion HDMI.
• Il est possible que vous deviez régler la résolution de l'image du lecteur avant de pouvoir bénéficier du mode PCM linéaire multi-canaux. Reportez-vous au mode d'emploi du lecteur.
• Pour profiter des images en 3D, raccordez un téléviseur compatible 3D et des appareils vidéo (lecteur de disques Blu-ray, enregistreur de disques Blu-ray, PlayStation 3, etc.) à l'ampli-tuner à l'aide de câbles HDMI haute vitesse, mettez des lunettes 3D, puis lisez du contenu compatible 3D.
• Selon le téléviseur ou l'appareil vidéo, il se peut que les images en 3D ne s'affichent pas. Vérifiez les formats d'image 3D pris en charge par l'ampli-tuner (page 79).
• Tous les appareils HDMI ne prennent pas en charge l'ensemble des fonctions définies par la version HDMI spécifique. Par exemple, les appareils qui prennent en charge HDMI version 1.4 peuvent ne pas prendre en charge la fonction Audio Return Channel (ARC).
• Pour plus d'informations, reportez-vous au mode d'emploi de chaque appareil raccordé.

Raccordement des appareils vidéo

L'illustration suivante indique comment raccorder des appareils vidéo tels qu'un lecteur DVD ou un enregistreur DVD.

Il n'est pas nécessaire de raccorder tous les cordons. Raccordez les cordons audio et vidéo correspondant aux prises de vos appareils.

Cordon numérique coaxial (non fourni) Cordon optique numérique (non fourni)

Remarques

• Si vous raccordez un lecteur/enregistreur DVD, veillez à modifier le réglage initial de la touche VIDEO de la télécommande afin de pouvoir l'utiliser pour commander votre lecteur/enregistreur DVD. Pour plus d'informations, reportez-vous à la section « Modification des affectations des touches d'entrée » (page 61).
• Pour émettre un son numérique multicanal depuis le lecteur DVD, réglez la sortie audio numérique sur le lecteur DVD. Reportez-vous au mode d'emploi fourni avec le lecteur DVD.
• Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droit jusqu'au déclic de mise en place.
• Ne pliez pas les cordons optiques numériques et ne faites pas de nœuds avec. Assurez-vous de raccorder la sortie vidéo du lecteur DVD et de l'enregistreur DVD au téléviseur pour que l'image s'affiche sur le téléviseur. Pour plus d'informations, reportez-vous au mode d'emploi de chaque appareil raccordé.
• Vous ne pouvez effectuer aucun enregistrement sur l'enregistreur DVD via cet ampli-tuner. Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'enregistreur DVD.

Conseil

Toutes les prises audio numériques sont compatibles avec les fréquences d'échantillonnage suivantes : 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.

5 : Raccordement des antennes

Raccordez l'antenne cadre AM et l'antenne fil FM fournies.

Avant de raccorder les antennes, veillez à débrancher le cordon d'alimentation secteur.

Remarques

• Pour éviter les parasites, éloignez l'antenne cadre AM de l'ampli-tuner et des autres appareils.
• Veillez à déployer complètement l'antenne fil FM.
• Après avoir raccordé l'antenne fil FM, maintenez-la aussi horizontale que possible.

6: Préparation de l'ampli-tuner

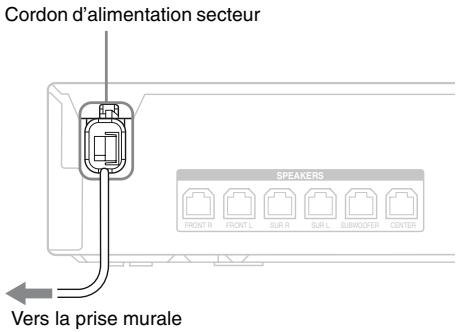

Raccordement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur sur une prise murale.

Exécution des opérations de configuration initiale

Avant d'utiliser l'ampli-tuner pour la première fois, initialisez-le en suivant la procédure ci-dessous. Vous pouvez également utiliser cette procédure pour rétablir les réglages initiaux de l'ampli-tuner.

Utilisez les touches de l'ampli-tuner pour cette opération.

1. Appuyez sur I/ pour allumer l'ampli-tuner. 2. Maintenez la touche I/ enfoncée pendant quelques secondes jusqu'à ce que « CLEARED » apparaisse.

Tous les réglages modifiés ou effectués sont réinitialisés aux réglages initiaux.

7: Calibrage automatique des réglages appropriés (AUTO CALIBRATION)

Cet ampli-tuner est doté de la technologie DCAC (Digital Cinema Auto Calibration) qui vous permet de réaliser un calibrage automatique de la façon suivante :

• Vérifiez le raccordement entre chaque enceinte et l'ampli-tuner.
• Réglez le niveau des enceintes.
• Mesurez la distance entre chaque enceinte et votre position d'écoute.
• Mesurez les caractéristiques de fréquence.*
• Le résultat de la mesure n'est pas pris en compte pour les signaux dont la fréquence d'échantillonnage est supérieure à 96 kHz.

La technologie DCAC permet d'obtenir un équilibre sonore correct dans votre pièce. Vous pouvez toutefois régler les niveaux et l'équilibre des enceintes manuellement en fonction de vos préférences. Pour plus d'informations, reportez-vous à la section «Réglage du niveau des enceintes » (page 65).

Avant d'utiliser la fonction Auto-calibration

Avant d'utiliser la fonction Auto-calibration, installez et raccordez les enceintes (page 17, 20).

• La prise AUTO CAL MIC est destinée au microphone optimateur fourni uniquement. Ne branchez pas d'autres microphones sur cette prise. Cela pourrait endommager l'ampli-tuner et le microphone.
• Pendant le calibrage, le son provenant des enceintes est très fort. Il est impossible de régler le niveau sonore pendant le calibrage. Évitez la présence d'enfants et faites attention aux répercussions chez vos voisins.
• Réalisez l'Auto-calibration dans un environnement calme afin d'éviter les parasites et d'obtenir une mesure plus précise.
• Si des obstacles se trouvent entre le microphone optimateur et les enceintes, le calibrage risque de ne pas être effectué correctement. Enlevez tous les obstacles se trouvant dans la zone de mesure, afin d'éviter toute erreur de mesure.

Remarques

• Si vous activez la fonction de coupure du son avant d'exécuter la fonction Auto-calibration, celle-ci est automatiquement désactivée.
• Pour utiliser le produit S-AIR, débranchez le casque.

Exemple : HT-SS370

1 Branchez le microphone optimateur fourni à la prise AUTO CAL MIC.

2 Réglez le microphone optimisé.

Placez le microphone optimiseur sur votre position d'écoute. Vous pouvez également utiliser un tabouret ou un trépied de façon à ce que le microphone optimiseur reste à la même hauteur que vos oreilles.

Conseil

Si vous placez l'enceinte face au microphone optimiseur, vous obtiendrez une mesure plus précise.

Utilisation de la fonction Autocalibration

1 Appuyez sur AMP MENU.

« LEVEL » s'affiche.

2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « A.CAL MENU » apparaisse, puis appuyez sur ENTER. 3 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « A.CAL START » apparaisse, puis appuyez sur ENTER.

La mesure commence au bout de quelques secondes.

Pendant le décompte, tenez-vous à l'écart de la zone de mesure, afin d'éviter toute erreur de mesure.

La mesure prend environ 30 secondes.

Le tableau ci-dessous répertorie les indications qui apparaissent sur l'afficheur lorsque la mesure démarre.

Type de mesure	Afficheur
Existence de l'enceinte	TONE
Gain, distance, réponse en fréquence des enceintes	T. S. P.
Gain et distance du caisson de graves	SUBWOOFER

Remarques

• Si « CHECK MIC » apparaît, vous ne pouvez pas utiliser la fonction Auto-calibration. Branchez le microphone optimiseur et exécutez de nouveau la fonction Auto-calibration.
• Si « PHONES » apparaît, vous ne pouvez pas utiliser la fonction Auto-calibration. Débranchez le casque du produit S-AIR que vous utilisez, puis exécutez de nouveau la fonction Auto-calibration.

Conseils

Lorsque l'auto-calibration commence : - Laissez une certaine distance entre les enceintes et votre position d'écoute pour éviter tout échec de la mesure. En effet, des signaux de test sont reproduits par les enceintes lors de la mesure. - Évitez de faire du bruit pour obtenir une mesure plus précise. - La fonction Auto-calibration est annulée si vous effectuez les opérations suivantes lors de la mesure :

• Appuyez sur I/O ou K.
• Appuyez sur les touches d'entrée de la télécommande ou INPUT SELECTOR + / - sur l'ampli-tuner.
• Si vous changez le niveau sonore.

Confirmation/enregistrement des résultats de la mesure

1. Confirmez le résultat de la mesure.

Lorsque la mesure est terminée, un signal sonore retentit et le résultat de la mesure s'affiche.

Résultat de la mesure	Afficheur	Explication
Lorsque le processus de mesure se termine correctement	SAVE EXIT	Passez à l' étape 2.
Lorsque le processus de mesure échoue	ERROR XXXX	Reportez-vous à la section « En cas d'affichage de codes d'erreur » (page 31).

2. Appuyez plusieurs fois sur / pour sélectionner une option, puis appuyez sur .

Option	Explication
SAVE EXIT	Permet d'enregistrer les résultats de la mesure et de quitter le processus de réglage.
WRN CHECK	Permet d'afficher un avertissement concernant les résultats de la mesure. Reportez-vous à la section « Lorsque vous sélectionnez « WRN CHECK » (page 32).
DIST INFO	Permet d'afficher le résultat de la mesure de la distance des enceintes.
LEVEL INFO	Permet d'afficher le résultat de la mesure du niveau des enceintes.
EXIT	Permet de quitter le processus de réglage sans enregistrer les résultats de la mesure.

Remarque

Au bout de 50 secondes d'affichage de « SAVE EXIT », le résultat de la mesure est automatiquement sauvegardé sans que l'enregistrement de la procédure ne soit nécessaire.

3. Enregistrez le résultat de la mesure.

Sélectionnez « SAVE EXIT » à l'étape 2. Les résultats de la mesure sont enregistrés.

En cas d'affichage de codes d'erreur

Essayez les solutions et exécutez de nouveau la fonction Auto-calibration.

Code d'erreur	Causes et solutions
ERROR 32	• Le son reçu par le microphone optimateur est hors de portée. • Le microphone optimateur ou le caisson de graves risque d'être endommagé. Contactez votre revendeur Sony ou un centre de service après-venture Sony agréé.
ERROR F 33	Les enceintes avant ne sont pas raccordées, ou bien l'enceinte avant gauche ou droite n'est pas raccordée. Assurez-vous que les enceintes avant sont correctement raccordées.
ERROR SR33	L'enceinte surround gauche ou droite n'est pas raccordée. Assurez-vous que les enceintes surround sont correctement raccordées.
ERROR SW33	Le caisson de graves n'est pas raccordé ou risque d'être endommagé. Contactez votre revendeur Sony ou un centre de service après-venture Sony agréé.

Lorsque vous sélectionnez « WRN CHECK »

Si le résultat de la mesure produit un avertissement, des informations détaillées s'affichent.

Appuyez sur + ou pour revenir à l'étape 2 de la section « Confirmation/enregistrement des résultats de la mesure ».

Code d'advertisement	Explication
WARNING 40	L'Auto-calibration est terminée. Le niveau de bruit reste toute fois élevé. Vous obtiendaçez peut être des résultats satisfaisants si vous reliancez l'Auto-calibration. Notez{n'anmoins que la mesure n'est pas possible dans tous les environnementes. Essayez de réaliser l'Auto-calibration dans un environnement calme.
WARNING 41 WARNING 42	Le son reçu par le microphone optimateur est hors de portée. La distance entre le microphone optimateur et les enceintes est trop faible. Éloignez-les, puis essayez d'exécuter de nouveau la fonction Auto-calibration.
WARNING 43	La distance et la position du caisson de graves ne peuvent pas être détectées. Ceci peut être dû au bruit. Essayez de réaliser l'Auto-calibration dans un environnement calme.
NO WARNING	Aucune information d'advertissement n'apparait.

Lorsque vous sélectionnez « DIST INFO » ou « LEVEL INFO »

Vous pouvez vérifier la distance ou le niveau des enceintes.

Remarque

Le résultat de la mesure d'une enceinte n'apparaît pas si l'ampli-tuner ne reconnaît pas que l'enceinte est raccordée.

Lorsque vous avez terminé

Débranchez le microphone optimisé de l'ampli-tuner.

Remarque

Si vous avez repositionné les enceintes, il est recommandé d'exécuter à nouveau la fonction Autocalibration afin de profiter pleinement du son surround.

Suppression du résultat de la mesure

Vous pouvez supprimer le résultat de la mesure de l'Auto-calibration.

S'il n'existe aucune donnée sauvegardée, il est impossible d'exécuter cette opération.

1. Appuyez sur AMP MENU. « LEVEL » s'affiche. 2. Appuyez plusieurs fois sur / jusqu'à ce que « A.CAL MENU » apparaisse, puis appuyez sur ou. 3. Appuyez plusieurs fois sur / jusqu'à ce que « A.CAL CLEAR » apparaisse, puis appuyez sur () ou . 4. Appuyez plusieurs fois sur / jusqu'à ce que « YES » apparaisse, puis appuyez sur .

Le résultat sauvegardé est supprimé. Le réglage de la distance et du niveau des enceintes est réinitialisé.

Lecture

Sélection d'un appareil

1 Appuyez sur la touche d'entrée pour sélectionner un appareil.

Vous pouvez également appuyer sur la touche INPUT SELECTOR + / - de l'ampli-tuner.

L'entrée sélectionnée s'affiche.

Entrée sélectionnée [Affichage]	Appareils utilisables pour la lecture
BD [BD]	Lecteur de disques Blu-ray, etc., raccordé à la prise BD
DVD [DVD]	Enregistreur DVD, etc., raccordé à la prise DVD
SAT/CATV [SAT/CATV]	Tuner satellite, tuner TV par cable, etc., raccordés à la prise SAT/CATV

Entrée sélectionnée [Affichage]	Appareils utilisables pour la lecture
Téléviseur [TV]	Téléviseur, etc., raccordé à la prise du téléviseur
VIDEO [VIDEO]	Lecteur DVD, enregistreur DVD, etc., raccordés à la prise VIDEO
SA-CD/CD [SA-CD/CD]	Lecteur Super Audio CD, lecteur CD, etc., raccordés à la prise SA-CD/CD
DMPORT [DMPORT]	DIGITAL MEDIA PORT adapter raccordé à la prise DMPORT
TUNER [Bande FM ou AM]	Tuner radio intégré

2 Allumez l'appareil et lancez la lecture.

3 Appuyez sur + / - pour régler le volume.

Vous pouvez également utiliser la touche MASTER VOLUME de l'ampli-tuner.

Pour activer la fonction de coupure de son

Appuyez sur 品 . « MUTING » s'allume et « MUTING ON » s'affiche pendant quelques secondes.

La fonction de coupure du son est désactivée lors des opérations suivantes :

Appuyez à nouveau sur - Lorsque vous augmentez le volume. - Mettez l'ampli-tuner hors tension.

Pour éviter d'endommager vos enceintes

Avant de mettre l'ampli-tuner hors tension, baissez le volume.

Reproduction du son/des images à partir des appareils raccordés à l'ampli-tuner

Regarder la télévision

1 Allumez le téléviseur et choisissez un programme.

Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.

2 Allumez l'ampli-tuner. 3 Appuyez sur TV.

Vous pouvez également appuyer sur la touche INPUT SELECTOR (+/-) de l'ampli-tuner pour sélectionner « TV »

4 Réglez le volume de l'ampli-tuner.

Conseils

• Lorsque vous raccordez un téléviseur Sony, l'entrée audio du téléviseur bascule et l'image du tuner TV s'affiche automatiquement sur l'écran du téléviseur en appuyant sur la touche TV.
• Il se peut que le son soit produit par le haut-parleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.

Utiliser un tuner satellite ou un tuner TV par câble

1 Allumez le téléviseur. 2 Allumez le tuner satellite ou le tuner TV par câble et l'ampli-tuner. 3 Appuyez sur SAT/CATV.

Vous pouvez également appuyer sur la touche INPUT SELECTOR (+/-) de l'ampli-tuner pour sélectionner « SAT/CATV »

4 Changez l'entrée du téléviseur.

Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.

5 Réglez le volume de l'ampli-tuner.

Conseil

Il se peut que le son soit produit par le haut-parleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.

Regarder un disque Blu-ray/DVD

1 Allumez le téléviseur. 2 Allumez le lecteur (enregistreur) de disques Blu-ray ou le lecteur (enregistreur) DVD, puis placez le disque sur le plateau. 3 Allumez l'ampli-tuner. 4 Appuyez sur DVD ou BD.

Vous pouvez également appuyer sur la touche INPUT SELECTOR +/- de l'ampli-tuner pour sélectionner « DVD » ou « BD ».

5 Changez l'entrée du téléviseur.

Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.

6 Lancez la lecture du disque. 7 Réglez le volume de l'ampli-tuner.

Conseil

Même si vous lisez Dolby TrueHD, Dolby Digital Plus ou DTS-HD avec un appareil raccordé compatible avec ces formats audio, l'ampli-tuner les accepte en tant que Dolby Digital ou DTS. Lorsque vous raccordez l'appareil à l'ampli-tuner à l'aide d'un câble HDMI pour diffuser ces formats audio haute qualité, définissez l'appareil raccordé afin qu'il émette si possible le son au format PCM multicanal.

Écouter un Super Audio CD/CD

1 Allumez le lecteur Super Audio CD ou le lecteur CD, puis placez le disque sur le plateau. 2 Allumez l'ampli-tuner. 3 Appuyez sur SA-CD/CD.

Vous pouvez également appuyer sur la touche INPUT SELECTOR +/- de l'ampli-tuner pour sélectionner « SA-CD/CD ». 4 Réglez le volume de l'ampli-tuner.

Utiliser un appareil relié via une connexion DMPORT

1 Allumez l'ampli-tuner sous tension. 2 Appuyez sur DMPORT.

Vous pouvez également appuyer sur la touche INPUT SELECTOR + / - de l'ampli-tuner pour sélectionner « DMPORT ». 3 Démarrez la lecture sur l'appareil raccordé.

Conseil

Vous pouvez améliorer la qualité du son lorsque vous écoutez des fichiers MP3 ou une autre forme de musique compressée provenant d'une source audio portable. Appuyez plusieurs fois sur SOUND FIELD +/- jusqu'à ce que l'indication « P. AUDIO » s'affiche.

Sélection du champ sonore

Cet ampli-tuner peut créer un son surround multicanal. Vous pouvez sélectionner l'un des champs sonores optimisés parmi les champs sonores préprogrammés du système.

Appuyez plusieurs fois sur SOUND FIELD +/- pour sélectionner le champ sonore de votre choix.

Vous pouvez également appuyer sur la touche SOUND FIELD de l'ampli-tuner.

Types de champs sonores disponibles

Champsonore pour	Champ sonore [Affichage]	Effet
A.F.D.	2CH STEREO [2CH STEREO]	Les formats surround multi-canaux sont émis ; les signaux sont convertis à la baisse en 2 canaux.
	A.F.D. STANDARD [A.F.D. STD]	Le son estprésenté tel qu'il a été enregistrré/codé, sans ajouter d'effets surround. Cet ampli-tuner générale cependant un signal BASSE fréquence pour l'émettre vers le caisson de graves, en l'absence de signal LFE.
	A.F.D. MULTI [A.F.D. MULTI]	Reproduit le son de n'importe quel format vers plusieurs enceintes.
	PRO LOGIC [PRO LOGIC]	Exécute un décodage Dolby Pro Logic. La source enregistrée au format 2 canaux est décodée en 4.1 canaux.
	PRO LOGIC II MOVIE [PLII MOVIE]	Un codage en mode Dolby Pro Logic II Movie est effectué. Cette option est idéale pour les films codés en Dolby Surround. Ce mode permet par ailleurs de restituer le son sur un système 5.1 canaux afin que vous puissiez visionner des films vidéo doublés ou des films anciens.
	PRO LOGIC II MUSIC [PLII MUSIC]	Effectue un décodage du mode Dolby Pro Logic II Music. Cette option est idéale pour les sources stéreo standard, telles que les CD.
Films	MOVIE-D.C.S.-a) [MOVIE-D.C.S.-]	Restitue les caractéristiques sonores du studio de production kinématographique « Cary Grant Theater » de Sony Pictures Entertainment. Il s'agit d'un mode standard parfaitement adapté à presque tous les types de films.
Musique	SPORTS [SPORTS]	Restitue l'atmosphère d'une émission sportive.
	GAME [GAME]	Reproduit un son puissant et réaliste adapté aux yeux video.
	NEWS [NEWS]	Reproduit plus clairément la voix du commentateur.
	PORTABLE AUDIO ENHANCER [P. AUDIO]	Permet de reproductive une image sonore plus nette à partir de votre appeareil audio portable. Ce mode est idéal pour les fichiers MP3 et autres formats de musique compressée.
Autresb)	HEADPHONE 2CH[HP 2CH]	Reproduit le son à partir des canaux gauche et droit du casque.Les formats surround multi-canaux sont convertis à la baisse en 2 canaux.
	HEADPHONE THEATER[HP THEATER]	Reproduit le son au format surround à partir des canauxgauche et droit du casque.

a) Utilisation de la technologie D.C.S. Pour plus d'informations, reportez-vous à la section « Glossaire » (page 69). b) Ce mode de décodage apparaît lorsque vous reliez le casque à l'amplificateur surround (appareil secondaire S-AIR) (non fourni).

Remarques

• Les effets des enceintes virtuelles risquent d'augmenter les parasites dans le signal de lecture. Lorsque vous écoutez des champs sonores utilisant les enceintes virtuelles, aucun son provenant directement des enceintes surround n'est audible.
• Le PCM linéaire multi-canaux est indisponible pour « P. AUDIO »
• Les modes film et musique ne fonctionnent pas quand :

des signaux dont la fréquence d'échantillonnage est supérieure à 48 kHz sont émis ;

• Les signaux PCM linéaires multi-canaux sont reçus via une prise HDMI IN.
• Selon la source, il se peut que le son ne soit pas reproduit à partir de plusieurs enceintes.
• Selon le disque ou la source, le début du son risque d'être coupé, car le mode optimal est automatiquement sélectionné. Pour éviter de couper le son, sélectionnez « A.F.D. STD ».
• Lorsque le signal d'entrée provient d'une source multi-canaux, Dolby Pro Logic II MOVIE/MUSIC sont annulés et la source multi-canaux est reproduite directement.
• En présence d'un son émis bilingue, Dolby Pro Logic II MOVIE/MUSIC sont sans effet.
• Selon le flux d'entrée, le mode de décodage peut être inefficace. Lorsque vous sélectionnez « MOVIE-D.C.S.- » selon le flux d'entrée, Dolby Pro Logic peut être appliqué de façon automatique.
• Si vous modifiez le mode son pendant l'utilisation de l'ampli-tuner S-AIR (non fourni), il se peut que le son provenant de ce dernier saute.

Conseil

Vous pouvez identifier le format de codage du logiciel DVD, etc., en consultant le logo qui se trouve sur l'emballage.

Reproduction du son à faible volume (NIGHT MODE)

Cette fonction permet de bénéficier des effets sonores et d'entendre clairement les dialogues, même à faible volume. Elle est utile pour profiter pleinement de la reproduction du son la nuit.

1 Appuyez sur AMP MENU.

« LEVEL » s'affiche.

2 Appuyez plusieurs fois sur / jusqu'à ce que « AUDIO » apparaisse, puis appuyez sur ou.

3 Appuyez plusieurs fois sur / jusqu'à ce que « NIGHT MODE » apparaisse, puis appuyez sur ou.

4 Appuyez plusieurs fois sur / jusqu'à ce que « NIGHT ON » apparaisse, puis appuyez sur .

« NIGHT » s'allume à l'écran.

• NIGHT ON : active le mode NIGHT.
• NIGHT OFF : désactive le mode NIGHT.

Le réglage initial est « NIGHT OFF ».

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Utilisation du tuner

Écoute d'une radio FM/AM

Vous pouvez écouter des émissions FM et AM via le tuner intégré. Avant toute utilisation, assurez-vous que les antennes FM et AM ont été raccordées à l'ampli-tuner (page 27).

Syntonisation automatique d'une station (Syntonisation auto)

1 Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également appuyer sur la touche INPUT SELECTOR + / - de l'ampli-tuner.

2 Appuyez sur TUNING + / - et maintenez la touche enfoncée jusqu'à ce que le balayage automatique démarre.

Appuyez sur TUNING + pour effectuer un balayage vers les fréquences supérieures, appuyez sur TUNING - pour effectuer un balayage vers les fréquences inférieures.

L'ampli-tuner cesse le balayage dès qu'une station est captée. Pour arrêter la syntonisation automatique manuellement, appuyez sur la touche TUNING + / -.

Si un programme FM s'accompagne d'interférences

Si un programme FM s'accompagne d'interférences, vous pouvez sélectionner la réception mono. Il n'y a plus aucun effet stéréo, mais la réception est meilleure.

1 Appuyez sur MENU/HOME. 2 Appuyez plusieurs fois sur ↓ / ↓ jusqu'à ce que « FM MODE » apparaisse, puis appuyez sur ou.

3 Appuyez plusieurs fois sur ↓ / ↑ jusqu'à ce que « MONO » apparaisse, puis appuyez sur ⊕.

• STEREO : réception stéréo.
• MONO : réception mono.

Le réglage initial est « STEREO ».

4 Appuyez sur MENU/HOME.

Conseil

Pour améliorer la réception, réorientez les antennes fournies.

Syntonisation directe d'une station (Syntonisation directe)

Saisissez la fréquence d'une station directement à l'aide des touches numériques.

1 Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également appuyer sur la touche INPUT SELECTOR + / - de l'ampli-tuner.

2 Appuyez sur D.TUNING. 3 Maintenez la touche SHIFT enfoncée, puis appuyez sur les touches numériques pour saisir la fréquence.

Exemple 1 : 102,50 MHz FM Sélectionnez 1 ⇒ 0 ⇒ 2 ⇒ 5 ⇒ 0 Exemple 2 : 1350kHz AM Sélectionnez 1 ⇒ 3 ⇒ 5 ⇒ 0 Si vous avez syntonisé une station AM, ajustez la direction de l'antenne cadre AM pour une réception optimale. 4 Maintenez la touche SHIFT enfoncée, puis appuyez sur ENTER.

Si une fréquence incorrecte est saisie

« FM ---.--- » ou « AM --- » apparaît, puis la fréquence actuelle s'affiche à nouveau.

Si vous ne parvenez pas à régler une station

Vérifiez que vous avez saisi la fréquence correcte. Si ce n'est pas le cas, répétez les étapes 2 à 4. Si vous ne parvenez toujours pas à syntoniser une station, c'est que la fréquence n'est pas disponible dans votre région.

Modification de l'intervalle de syntonisation AM

(Modèles des codes géographiques SP1, TW2, TH1 uniquement)

L'intervalle de syntonisation AM peut être réglé sur 10kHz ou sur 9kHz

1 Appuyez plusieurs fois sur TUNER jusqu'à ce que l'indication « AM » s'affiche. 2 Appuyez sur MENU/HOME. 3 Appuyez plusieurs fois sur / jusqu'à ce que « AM STEP » s'affiche, puis appuyez sur ou.

1 0 K → 9 K ou 9 K → 1 0 K s ^ affice.

4 Appuyez sur (+) COMPLETE s'affiche. L'intervalle de syntonisation AM est modifié. 5 Appuyez sur MENU/HOME.

Remarque

Si vous modifiez l'intervalle, les stations préréglées AM sont effacées.

Préréglage des stations de radio

Vous pouvez présélectionner jusqu'à 20 stations FM et 10 stations AM. Cela vous permet ensuite de sélectionner facilement les stations que vous écoutez le plus souvent.

1 Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également appuyer sur la touche INPUT SELECTOR + / - de l'ampli-tuner.

2 Appuyez sur TUNING + / - et maintenez la touche enfoncée jusqu'à ce que le balayage automatique démarre.

Le balayage s'arrête lorsque l'ampli-tuner se règle sur une station. « ST » (pour un programme stéréo) s'allume à l'écran.

3 Appuyez sur MEMORY.

Un numéro de préréglage s'affiche.

4 Appuyez plusieurs fois sur / pour sélectionner la station préréglée de votre choix.

Par ailleurs, vous pouvez sélectionner directement le numéro présélectionné en maintenant enfoncée la touche SHIFT, puis en appuyant sur les touches numériques.

5 Appuyez sur

« COMPLETE » s'affiche et la station est mémorisée.

6 Répétez les étapes 2 à 5 pour enregistrer d'autres stations.

Pour modifier le numéro présélectionné

Recommencez à partir de l'étape 3.

Syntonisation des stations préréglées

1 Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également appuyer sur la touche INPUT SELECTOR +/- de l'ampli-tuner.

2 Appuyez plusieurs fois sur PRESET +/- pour sélectionner la station préréglée de votre choix.

Chaque fois que vous appuyez sur la touche, l'ampli-tuner se règle sur une station préréglée.

Vous pouvez également maintenir la touche SHIFT enfoncée, puis appuyer sur les touches numériques pour sélectionner la station préréglée de votre choix.

Appuyez ensuite sur ① pour valider la sélection.

Attribution d'un nom aux stations préréglées

Vous pouvez affecter un nom aux stations préréglées. Ces noms (par exemple, « XYZ ») apparaissent à l'écran quand une station est sélectionnée.

Veuillez noter qu'un seul nom peut être saisi pour chaque station préréglée.

1 Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

Vous pouvez également appuyer sur la touche INPUT SELECTOR +/- de l'ampli-tuner.

2 Appuyez plusieurs fois sur PRESET +/- pour sélectionner la station préréglée pour laquelle vous voulez créer un nom d'index.

3 Appuyez sur MENU/HOME.

4 Appuyez plusieurs fois sur ▼ / ▼ jusqu'à ce que « NAME IN » apparaisse, puis appuyez sur ⊕.

5 Créez un nom en utilisant ▼ / ▼ / ▼ / ▲.

Appuyez plusieurs fois sur ▼ / ▼ pour sélectionner un caractère, puis appuyez sur ▼ pour déplacer le curseur à la position suivante. Des lettres, des chiffres et d'autres symboles peuvent être saisis pour un nom de station radio.

Si vous saisissez un caractère erroné

Appuyez plusieurs fois sur ▼ / ▲ jusqu'à ce que le caractère à modifier clignote, puis appuyez plusieurs fois sur ▼ / ▼ pour sélectionner le caractère souhaité.

6 Appuyez sur (±).

« COMPLETE » s'affiche et le nom de la station est mémorisé.

7 Appuyez sur MENU/HOME.

Visualisation du nom de la station ou de la fréquence à l'écran

Lorsque l'ampli-tuner est réglé sur « FM » ou « AM », vous pouvez vérifier la fréquence à l'aide de l'écran.

Appuyez sur DISPLAY.

Chaque fois que vous appuyez sur DISPLAY, l'affichage change comme suit.

Nom de la station a) → Fréquence b) → Mode FM b)

a) S'affiche si vous avez saisi un nom pour une station préréglée. b) Revient à l'affichage d'origine lorsque plusieurs secondes se sont écoulées.

Utilisation de la fonction Système de radioguidage (RDS)

(Modèles du code géographique CEL uniquement)

Cet ampli-tuner vous permet d'utiliser le Système de radioguidage (RDS), qui permet aux stations de radio d'envoyer des informations complémentaires avec le signal de programme ordinaire. Vous pouvez afficher les informations RDS.

Remarques

• Seules les stations FM prennent en charge le RDS.
• Toutes les stations FM ne fournissent pas le service RDS, ni le même type de services. Si vous n'êtes pas familier avec les services RDS de votre zone, informez-vous auprès de vos stations de radio locales.

Réception de diffusions RDS

Sélectionnez simplement une station sur la bande FM à l'aide de la Syntonisation directe (page 39), de la Syntonisation auto (page 39) ou de la Syntonisation préréglée (page 41).

Lorsque vous syntonisez une station qui fournit des services RDS, le nom du service du programme s'affiche.

Remarque

Le RDS risque de ne pas fonctionner correctement si la station que vous avez syntonisée ne transmet pas correctement le signal RDS ou si la puissance du signal est faible.

Affichage des informations RDS

Lorsque vous recevez une station RDS, appuyez plusieurs fois sur DISPLAY.

Chaque fois que vous appuyez sur cette touche, les informations RDS de l'affichage changent de manière cyclique comme suit : Nom du service du programme → Fréquence → Mode FM

Fonctions « BRAVIA » Sync

Qu'est-ce que « BRAVIA » Sync ?

La fonction « BRAVIA » Sync est compatible avec les téléviseurs, les lecteurs de disques Blu-ray/lecteurs DVD, les amplificateurs AV Sony, etc., dotés de la fonction Commande pour HDMI. En connectant des appareils Sony compatibles avec « BRAVIA » Sync à l'aide d'un câble HDMI (non fourni), le fonctionnement est simplifié comme expliqué ci-dessous :

• Lecture une touche (page 45) Commande du son du système (page 46)
• Mise hors tension du système (page 47) Audio Return Channel (ARC) (page 49) Mode Cinéma (page 51)

La fonction Commande pour HDMI est une norme de fonction de commande réciproque utilisée par le protocole HDMI CEC (Consumer Electronics Control, protocole de commande de tous les équipements électroniques raccordés) pour l'interface HDMI (High-Definition Multimedia Interface).

La fonction Commande pour HDMI ne fonctionne pas correctement dans les cas suivants :

• lorsque vous raccordez l'ampli-tuner à un appareil qui n'est pas compatible avec la fonction Sony Commande pour HDMI ;
• lorsque vous raccordez l'ampli-tuner et les appareils à l'aide d'un raccordement autre qu'un raccordement HDMI.

Il est recommandé de connecter l'ampli-tuner aux produits dotés de « BRAVIA » Sync.

Remarque

Selon l'appareil raccordé, la fonction Commande pour HDMI risque de ne pas fonctionner. Reportez-vous au mode d'emploi de l'appareil.

Préparatifs pour

« BRAVIA » Sync

Pour utiliser la fonction « BRAVIA » Sync, activez la fonction Commande pour HDMI sur l'ampli-tuner et l'appareil raccordé. L'ampli-tuner est compatible avec la fonction « Commande pour HDMI - Réglage facile ».

Si votre téléviseur est compatible avec la fonction « Commande pour HDMI - Réglage facile »

Lorsque vous raccordez un téléviseur Sony équipé de la fonction « Commande pour HDMI - Réglage facile », vous pouvez simultanément activer la fonction Commande pour HDMI de l'ampli-tuner en activant la fonction Commande pour HDMI du téléviseur.

1 Assurez-vous que l'ampli-tuner, le téléviseur et les appareils de lecture sont reliés à l'aide d'un câble HDMI (non fourni). (Les appareils correspondants doivent être compatibles avec la fonction Commande pour HDMI). 2 Mettez l'ampli-tuner, le téléviseur et les appareils de lecture sous tension. 3 Activez la fonction Commande pour HDMI du téléviseur. La fonction Commande pour HDMI de l'ampli-tuner et tous les appareils raccordés sont simultanément mis sous tension. Une fois le réglage terminé, l'indication « COMPLETE » s'affiche. Patientez jusqu'à la fin de la configuration.

Pour plus d'informations sur le réglage du téléviseur, reportez-vous au mode d'emploi de ce dernier.

Si votre téléviseur n'est pas compatible avec la fonction « Commande pour HDMI - Réglage facile »

Activez la fonction Commande pour HDMI de l'ampli-tuner et de l'appareil raccordé individuellement.

1 Suivez les étapes de la section « Si votre téléviseur est compatible avec la fonction « Commande pour HDMI - Réglage facile »» (page 44). 2 Appuyez sur AMP MENU. « LEVEL » s'affiche. 3 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur ⊕ ou ⇒. 4 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « CTRL HDMI » apparaisse, puis appuyez sur ⊕ ou ⇒. 5 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « CTRL ON » apparaisse, puis appuyez sur ①. La fonction Commande pour HDMI est activée. 6 Appuyez sur l'une des touches d'entrée (BD, DVD, SAT/CATV) pour afficher l'image de l'appareil de lecture pour lequel vous souhaitez régler la fonction Commande pour HDMI.

7 Activez la fonction Commande pour HDMI de l'appareil raccordé. Pour plus d'informations, reportez-vous au mode d'emploi de l'appareil raccordé. 8 Répétez les étapes 6 et 7 pour régler la fonction Commande pour HDMI de l'autre appareil raccordé.

Remarques

Lorsque vous débranchez le câble HDMI ou que vous modifiez le raccordement, suivez les étapes décrites à la section « Si votre téléviseur est compatible avec la fonction Commande pour HDMI - Réglage facile » (page 44) ou « Si votre téléviseur n'est pas compatible avec la fonction Commande pour HDMI - Réglage facile » (page 44). - Il est impossible d'effectuer les opérations Lecture une touche et Commande du son du système durant l'opération Commande pour HDMI - Réglage facile. - Avant d'exécuter Commande pour HDMI - Réglage facile depuis votre téléviseur, vérifiez que votre téléviseur, les appareils raccordés et l'ampli-tuner sont sous tension. - Si les appareils de lecture ne fonctionnent pas après avoir effectué les réglages pour Commande pour HDMI - Réglage facile, vérifiez le réglage de la fonction Commande pour HDMI de votre téléviseur. - Si les appareils raccordés ne prennent pas en charge la fonction Commande pour HDMI - Réglage facile, il vous faudra activer la fonction Commande pour HDMI pour les appareils raccordés avant d'exécuter Commande pour HDMI - Réglage facile à partir du téléviseur.

Appareils de lecture dotés de la fonction OneTouch (Lecture une touche)

Au moyen d'une simple opération (utilisation d'une seule touche), les appareils raccordés à l'ampli-tuner via HDMI démarrent automatiquement.

Vous pouvez ainsi bénéficier du son/des images des appareils raccordés.

Lancez la lecture sur l'appareil raccordé.

L'ampli-tuner et le téléviseur sont automatiquement mis sous tension et commutent sur l'entrée HDMI appropriée.

Remarque

Assurez-vous que la Commande du son du système est activée à l'aide du menu du téléviseur.

Lecture d'un DVD/disque Blu-ray au moyen d'une simple opération

Vous pouvez également sélectionner un appareil raccordé, tel qu'un lecteur DVD/de disques Blu-ray, à l'aide du menu du téléviseur. Dans ce cas, l'ampli-tuner et le téléviseur commutent sur l'entrée HDMI appropriée.

Remarque

Selon le téléviseur, le début du contenu peut ne pas être émis.

Conseil

Vous pouvez bénéficier des appareils raccordés aux prises HDMI, même si vous mettez l'ampli-tuner hors tension.

L'indicateur POWER/ACTIVE STANDBY s'allume en orange.

Écoute du son du téléviseur à partir des enceintes raccordées à l'ampli-tuner (Commande du son du système)

Vous pouvez écouter le son du téléviseur à partir des enceintes raccordées à l'ampli-tuner au moyen d'une simple opération.

Vous pouvez utiliser la fonction Commande du son du système à l'aide du menu du téléviseur. Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.

Une fois la fonction Commande du son du système activée, l'ampli-tuner est mis sous tension et commute automatiquement sur l'entrée appropriée.

Le son du téléviseur est émis par les enceintes raccordées à l'ampli-tuner et le volume du téléviseur est baissé simultanément.

Vous pouvez utiliser la fonction Commande du son du système comme suit.

• Si vous mettez l'ampli-tuner sous tension alors que le téléviseur est également sous tension, la fonction Commande du son du système est automatiquement activée et le son du téléviseur est émis par les enceintes raccordées à l'ampli-tuner. Toutefois, si vous mettez l'ampli-tuner hors tension, le son est émis par les haut-parleurs du téléviseur.
• Vous pouvez régler le volume de l'ampli-tuner lorsque vous réglez celui du téléviseur.

Remarques

• Si la fonction Commande du son du système ne fonctionne pas selon les réglages de votre téléviseur, reportez-vous au mode d'emploi du téléviseur. Lorsque vous raccordez un téléviseur qui n'est pas doté de la fonction Commande du son du système, cette dernière est inopérante.
• Si le téléviseur est mis sous tension avant l'ampli-tuner, le téléviseur n'émet aucun son pendant quelques instants.

Utilisation de la fonction Limitation du volume

Si la fonction Commande du son du système est active et si la méthode de sortie passe automatiquement du haut-parleur du téléviseur raccordé à l'ampli-tuner, un son fort peut être reproduit en fonction du niveau de volume de l'ampli-tuner. Vous pouvez empêcher ceci en limitant le niveau maximum du volume.

1 Appuyez sur AMP MENU. « LEVEL » s'affiche. 2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur ou. 3 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « VOL LIMIT » apparaisse, puis appuyez sur ou. 4 Appuyez plusieurs fois sur ↓/↑ pour sélectionner le niveau maximum du volume, puis appuyez sur ⊕.

Le niveau maximum du volume change comme suit :

LIMIT MAX ↔ LIMIT 49 ↔ LIMIT 48 ↔ ... ↔ LIMIT 2 ↔ LIMIT 1 ↔ LIMIT MIN

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Cette fonction n'est pas disponible si la méthode de sortie passée des enceintes raccordées à l'amplificateur au haut-parleur du téléviseur.

Conseils

• Sony recommande de définir le niveau maximum du volume sur un niveau quelque peu inférieur à votre volume d'écoute habituel.
• Quel que soit le niveau maximum du volume défini, les touches MASTER VOLUME de l'ampli-tuner et + / - de la télécommande sont actives.
• Si vous ne souhaitez pas limiter le niveau maximum du volume, sélectionnez « LIMIT MAX »

Mise hors tension de l'ampli-tuner avec le téléviseur

(Mise hors tension du système)

Lorsque vous mettez le téléviseur hors tension à l'aide de la touche POWER de la télécommande du téléviseur, l'ampli-tuner et les appareils raccordés sont automatiquement mis hors tension.

Vous pouvez également utiliser la télécommande de l'ampli-tuner pour mettre le téléviseur hors tension.

Appuyez simultanément sur TV et TV I/1.

Le téléviseur, l'ampli-tuner et les appareils raccordés au moyen d'une connexion HDMI sont mis hors tension.

Remarques

• Réglez la synchronisation de veille du téléviseur sur « ON » avant d'utiliser la fonction Mise hors tension du système. Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.
• Selon l'état des appareils raccordés, il peut être impossible de les mettre hors tension. Pour plus d'informations, reportez-vous au mode d'emploi des appareils raccordés.

Utilisation de la fonction Économie d'énergie

(Conversion directe du signal HDMI)

Si un téléviseur compatible « BRAVIA » Sync est raccordé à l'ampli-tuner et que le téléviseur est mis hors tension, la transmission du signal HDMI cesse et la consommation est réduite.

1 Appuyez sur AMP MENU. « LEVEL » s'affiche. 2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur ou. 3 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « PASS THRU » apparaisse, puis appuyez sur ou.

4 Appuyez plusieurs fois sur ↓/↓ pour faire apparaître le réglage de votre choix, puis appuyez sur ⊕.

• THRU AUTO : lorsque le téléviseur est sous tension alors que l'ampli-tuner est en mode de veille, l'ampli-tuner émet continuellement les signaux HDMI provenant de sa prise HDMI TV OUT. Sony recommande ce réglage lors de l'utilisation d'un téléviseur compatible avec la fonction « BRAVIA » Sync. Ce réglage permet d'économiser plus d'énergie en mode de veille par rapport au réglage « THRU ON ».
• THRU ON : lorsque l'ampli-tuner est en mode de veille, il émet continuellement les signaux HDMI provenant de sa prise HDMI TV OUT.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• La fonction Économie d'énergie risque de ne pas fonctionner pour certains téléviseurs compatibles avec la fonction « BRAVIA » Sync. Dans ce cas, réglez « PASS THRU » sur « THRU ON ».
• Suivant vos appareils, l'émission de l'image ou du son peut prendre un certain temps.
• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.

Écoute du son du téléviseur via une connexion HDMI (Audio Return Channel)

L'ampli-tuner peut recevoir le signal audio du téléviseur via un câble HDMI si votre téléviseur est compatible avec la fonction Audio Return Channel (ARC). Vous pouvez écouter le son du téléviseur via l'ampli-tuner en utilisant un seul câble HDMI.

1 Appuyez sur AMP MENU. "LEVEL" s'affiche. 2 Appuyez plusieurs fois sur ▼/▲ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur ENTER. 3 Appuyez plusieurs fois sur ▼/▲ jusqu'à ce que « ARC » apparaisse, puis appuyez sur ENTER. 4 Appuyez plusieurs fois sur ▼/▲ pour faire apparaître le réglage de votre choix, puis appuyez sur ENTER.

• ARC ON : l'ampli-tuner reçoit automatiquement le signal audio du téléviseur via un câble HDMI.
• ARC OFF : l'ampli-tuner reçoit le signal audio du téléviseur via un cordon audio ou optique numérique.

5

Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Vérifiez que votre téléviseur est compatible avec la fonction Audio Return Channel (ARC). Pour plus d'informations sur les réglages du téléviseur, reportez-vous au mode d'emploi du téléviseur.

Sélection du champ sonore spécifique à la scène sélectionnée (Sélection de scène)

La fonction Sélection de scène vous permet de profiter d'une qualité d'image optimale et modifie le champ sonore en fonction de la scène sélectionnée sur votre téléviseur. Pour plus d'informations sur son utilisation, reportez-vous au mode d'emploi du téléviseur.

Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Il peut être impossible de commuter le champ sonore selon le téléviseur.

Sélection du champ sonore spécifique aux films

(Mode Cinéma)

Appuyez sur la touche THEATRE de la télécommande de l'ampli-tuner, du téléviseur ou du lecteur de Blu-ray Disc tout en dirigeant la télécommande vers le téléviseur.

Le champ sonore bascule sur « MOVIE-D.C.S.- »

Pour revenir au champ sonore précédent, appuyez à nouveau sur la touche THEATRE.

Remarque

Il peut être impossible de commuter le champ sonore selon le téléviseur.

Conseil

Il est possible que le champ sonore précédent soit rétabli lorsque vous changez l'entrée du téléviseur.

Utilisation de la fonction S-AIR

À propos des produits S-AIR

Cet ampli-tuner est compatible avec la fonction S-AIR (page 70), qui permet la transmission du son sans fil entre des produits S-AIR.

Lorsque vous faites l'acquisition du produit S-AIR, vous avez établi la transmission du son.

Il existe deux types de produits S-AIR.

Appareil principal S-AIR (cet ampli-tuner) : cet appareil sert à transmettre le son. Vous pouvez utiliser jusqu'à 3 appareils principaux S-AIR. (Le nombre d'appareils principaux S-AIR pouvant être utilisés dépend de l'environnement d'utilisation.) Appareil S-AIR secondaire (non fourni) : cet appareil sert à la réception du son.

• Amplificateur surround : vous pouvez écouter le son des enceintes surround sans fil.
• Ampli-tuner S-AIR : permet de bénéficier du son dans une autre pièce.

Ces produits S-AIR sont disponibles en option (la gamme des produits S-AIR varie selon la zone géographique).

Les remarques ou instructions concernant l'appareil secondaire S-AIR dans ce mode d'emploi sont valables uniquement lors de l'utilisation de l'appareil secondaire S-AIR.

À propos des environnements d'utilisation des produits S-AIR (appareil principal et appareil secondaire S-AIR)

Les produits S-AIR utilisent une radiofréquence de 2,4 GHz. Certains appareils électroniques ou d'autres facteurs peuvent entraîner une perte de connexion ou une instabilité de la réception S-AIR.

• Impact des appareils électroniques
• Les appareils ci-dessous peuvent provoquer des interférences ou des diaphonies : téléphones portables, téléphones sans fil ; réseaux sans fil, ordinateurs personnels ; consoles de jeux utilisant des signaux radio ; fours à micro-ondes.

• Autres facteurs
• Les éléments suivants peuvent entraîner une mauvaise réception : matériaux ou structures comme les murs et les sols ; emplacement d'un produit S-AIR. Lorsque vous utilisez des produits S-AIR, placez-les le plus loin possible des appareils électroniques mentionnés ci-dessus ou dans un endroit où la réception S-AIR est stable.

Configuration d'un produit S-AIR

Avant d'utiliser un produit S-AIR, veillez à effectuer les réglages suivants pour établir la transmission du son.

Insertion de l'émetteur/émetteur-récepteur sans fil

Pour utiliser la fonction S-AIR, vous devez insérer l'émetteur sans fil (non fourni) dans l'appareil principal S-AIR et l'émetteur-récepteur sans fil (non fourni) dans l'appareil secondaire S-AIR.

Remarques

• Avant d'insérer l'émetteur/l'émetteur-récepteur sans fil, veillez à débrancher le cordon d'alimentation secteur.
• N'insérez/Ne détachez pas l'émetteur/l'émetteur-récepteur sans fil (non fourni) tant que l'amplificateur est sous tension.
• Ne touchez pas les bornes de l'émetteur/émetteur-récepteur sans fil.

Insertion de l'émetteur sans fil dans l'appareil principal S-AIR

1 Retirez les vis.

Remarque

Retirez uniquement les vis situées au-dessus des repères ↑. Ne retirez pas les autres vis.

2 Insérez l'émetteur sans fil.

Remarques

• Insérez l'émetteur sans fil avec le logo S-AIR orienté vers le haut.
• Insérez l'émetteur sans fil de sorte que les marques ∇ soient alignées.
• Veillez à insérer uniquement l'émetteur sans fil dans la fente EZW-T100.

3 Utilisez les vis que vous avez retirées à l'étape 1 pour fixer l'émetteur sans fil.

Remarque

N'utilisez pas d'autres vis pour fixer l'émetteur sans fil.

Insertion de l'émetteur-récepteur sans fil dans l'appareil secondaire S-AIR

Reportez-vous au mode d'emploi de l'appareil secondaire S-AIR.

Transmission du son entre l'appareil principal S-AIR et l'appareil secondaire S-AIR (réglage du code d'identification)

Lorsque vous faites correspondre le code d'identification de l'appareil principal S-AIR et celui de l'appareil secondaire S-AIR, vous pouvez établir une transmission du son.

Définition du code d'identification de l'appareil principal S-AIR

1 Appuyez sur AMP MENU. « LEVEL » s'affiche. 2 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « S-AIR SET » apparaisse, puis appuyez sur ou. 3 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « S-AIR ID » apparaisse, puis appuyez sur ou. 4 Appuyez plusieurs fois sur ↓/↓ pour sélectionner le code d'identification (A, B ou C) de votre choix, puis appuyez sur ⊕

5 Réglez l'appareil secondaire S-AIR pour que son code d'identification soit identique.

La transmission du son s'établit de la façon suivante :

6 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Définition du code d'identification de l'appareil secondaire S-AIR

Veillez à bien faire correspondre le code d'identification de l'appareil secondaire S-AIR de votre choix à l'appareil principal S-AIR.

Pour plus d'informations sur la définition du code d'identification de l'appareil secondaire S-AIR, reportez-vous au mode d'emploi fourni avec ce dernier.

Utilisation de plusieurs appareils principaux S-AIR

Vous pouvez utiliser plusieurs produits S-AIR en définissant un code d'identification différent pour chaque appareil.

La transmission du son s'établit de la façon suivante :

Appairage de l'appareil principal S-AIR à un appareil secondaire S-AIR spécifique (opération d'appairage)

Pour établir une transmission du son, vous devez définir le même code d'identification pour votre appareil principal S-AIR et votre appareil secondaire S-AIR. Cependant, si vos voisins sont équipés de produits S-AIR dont les codes sont identiques aux vôtres, ils risquent de recevoir le son de votre appareil principal S-AIR et inversement.

Pour éviter cela, vous pouvez appairer l'appareil principal S-AIR à un appareil secondaire S-AIR spécifique en procédant à une opération d'appairage.

Avant l'appairage

La transmission du son est établie par le code d'identification.

Après l'appairage

La transmission du son est établie entre l'appareil principal S-AIR et l'appareil/les appareils secondaire(s) S-AIR appairé(s).

Exécution de l'appairage

1. Placez l'appareil secondaire S-AIR que vous souhaitez appairer à proximité de l'appareil principal S-AIR.

Remarque

Retirez le casque de l'amplificateur surround (s'il est branché).

2. Faites correspondre les codes d'identification de l'appareil principal S-AIR et de l'appareil secondaire S-AIR.

• Pour définir le code d'identification de l'appareil principal S-AIR, reportez-vous à la section « Définition du code d'identification de l'appareil principal S-AIR » (page 54).
• Pour définir le code d'identification de l'appareil secondaire S-AIR, reportez-vous au mode d'emploi fourni avec ce dernier.

3. Appuyez sur AMP MENU.

« LEVEL » s'affiche.

4. Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « S-AIR SET » apparaisse, puis appuyez sur ou.

5. Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « PAIRING » apparaisse, puis appuyez sur ou.

6. Appuyez plusieurs fois sur ↓/↓ pour faire apparaître le réglage de votre choix, puis appuyez sur ⊕.

• START : l'appareil principal S-AIR commence l'appairage.
• CONDITION : vous pouvez afficher le code d'identification actuel. Une fois le réglage d'appairage expiré, l'indication « NO PAIRING » s'affiche.

7 Lancez l'appairage de l'appareil secondaire S-AIR.

Pour l'amplificateur surround, reportez-vous au mode d'emploi fourni avec l'amplificateur surround.

Pour l'ampli-tuner S-AIR

Reportez-vous au mode d'emploi fourni avec l'ampli-tuner S-AIR.

8 L'appairage est terminé.

« COMPLETE » s'affiche.

9 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarque

Effectuez l'appairage plusieurs minutes après avoir sélectionné « START » à l'étape 6. Dans le cas contraire, l'appairage est automatiquement annulé et l'indication « INCOMPLETE » apparaît sur l'afficheur.

Annulation de l'appairage

Réinitialisez le code d'identification de l'appareil principal S-AIR. Pour plus d'informations, reportez-vous à la section « Définition du code d'identification de l'appareil principal S-AIR » (page 54). Vous pouvez régler le même code d'identification que précédemment.

Reproduction du son du système dans une autre pièce

(Pour l'ampli-tuner S-AIR uniquement (non fourni))

Vous pouvez écouter le son du système dans une autre pièce à l'aide de l'ampli-tuner S-AIR. Pour profiter du son dans une autre pièce, vous pouvez y placer l'ampli-tuner S-AIR.

Pour plus d'informations sur l'ampli-tuner S-AIR, reportez-vous au mode d'emploi fourni avec ce dernier.

Remarque

Il est possible que la lecture des sources contenant une protection des droits d'auteur soit impossible sur les produits S-AIR.

1 Définissez le code d'identification de l'ampli-tuner S-AIR pour qu'il corresponde à celui de l'appareil principal S-AIR.

• Pour définir le code d'identification de l'appareil principal S-AIR, reportez-vous à la section « Définition du code d'identification de l'appareil principal S-AIR » (page 54).
• Pour définir le code d'identification de l'ampli-tuner S-AIR, reportez-vous au mode d'emploi fourni avec ce dernier.

Remarques

• Lorsque vous utilisez un autre appareil secondaire S-AIR, comme un amplificateur surround, ne modifiez pas le code d'identification de l'appareil principal S-AIR. Définissez le code d'identification de l'ampli-tuner S-AIR pour qu'il corresponde à celui de l'appareil principal S-AIR.
• Lorsque vous appariez l'appareil principal S-AIR à un autre appareil secondaire S-AIR, comme un amplificateur surround, vous devez également apparier l'appareil principal S-AIR à l'ampli-tuner S-AIR. Pour plus d'informations, reportez-vous à la section « Appairage de l'appareil principal S-AIR à un appareil secondaire S-AIR spécifique (opération d'appairage) » (page 55).

2 Appuyez sur AMP MENU.

« LEVEL » s'affiche.

3 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « S-AIR SET » apparaisse, puis appuyez sur ou.

4 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « S-AIR MOD » apparaisse, puis appuyez sur ou.

5 Appuyez plusieurs fois sur ↓/↓ pour faire apparaître le réglage de votre choix, puis appuyez sur ⊕

PARTY : l'appareil secondaire S-AIR émet le son selon la fonction réglée sur l'appareil principal S-AIR. - SEPARATE : vous pouvez sélectionner l'entrée de votre choix pour l'ampli-tuner S-AIR sans modifier l'entrée de l'appareil principal S-AIR. Lorsque « SEPARATE » est sélectionné, les fonctions pouvant être sélectionnées sont « MAIN UNIT », « SA-CD/CD », « DMPORT », « TUNER FM » et « TUNER AM ». Pour utiliser la même fonction que l'appareil principal S-AIR, sélectionnez « MAIN UNIT ».

6 Sélectionnez la fonction souhaitée sur le produit S-AIR.

Lorsque le son est autre que stéréo 2 canaux, le son multicanal est converti à la baisse en 2 canaux.

7 Réglez le volume sur l'ampli-tuner S-AIR.

Remarque

Si vous avez sélectionné « TUNER FM » ou « TUNER AM » sur l'ampli-tuner, vous devez sélectionner la même bande pour le tuner du produit S-AIR.

Commande du système depuis l'ampli-tuner S-AIR

Vous pouvez commander le système depuis l'ampli-tuner S-AIR à l'aide des touches suivantes.

Appuyez sur	Pour
►, ☐, ☐, ←/→	Partager les mêmes fonctions sur la télécommande.
S-AIR CH	Modifier le fonctionnement du système.

Pour plus d'informations, reportez-vous au mode d'emploi de l'ampli-tuner S-AIR.

Stabilisation de la réception S-AIR

Si votre réception S-AIR est mauvaise ou instable, lisez la section suivante.

En cas de mauvaise réception S-AIR

Vérifiez les points suivants.

• Maintenez les cordons raccordés au produit S-AIR (cordon d'alimentation secteur, cordons d'enceinte et autres cordons) à l'écart de l'adaptateur sans fil et de la fente.

• Conservez un espace le plus important possible autour des produits S-AIR.

- Évitez de placer les produits S-AIR au-dessus ou directement en dessous d'autres appareils électroniques. - Évitez de placer les produits S-AIR dans un meuble fermé, sur une étagère métallique ou sous une table.

• Ajustez l'emplacement (hauteur, orientation et encombrement) des produits S-AIR jusqu'à obtenir la réception la plus stable.

- Rapprochez les adaptateurs sans fil de l'appareil principal et de l'appareil secondaire S-AIR.

- Faites en sorte que les produits S-AIR soient séparés des autres appareils sans fil.

- Tenez les produits S-AIR à l'écart des portes ou des tables en métal.

Si la réception S-AIR ne s'améliore toujours pas, modifiez le réglage « RF CHANGE » (page 59).

Changement de canal pour une meilleure transmission du son

Si vous utilisez plusieurs appareils sans fil qui partagent la même bande 2,4 GHz, comme un réseau sans fil ou un réseau Bluetooth, la transmission des produits S-AIR ou d'autres appareils sans fil risque d'être instable. Dans ce cas, la transmission peut être améliorée en modifiant le réglage « RF CHANGE » suivant.

1 Appuyez sur AMP MENU. « LEVEL » s'affiche. 2 Appuyez plusieurs fois sur \downarrow / \downarrow jusqu'à ce que « S-AIR SET » apparaisse, puis appuyez sur ou. 3 Appuyez plusieurs fois sur \downarrow / \downarrow jusqu'à ce que « RF CHANGE » apparaisse, puis appuyez sur ou.

4 Appuyez plusieurs fois sur \downarrow / \uparrow pour faire apparaître le réglage de votre choix, puis appuyez sur \oplus.

• RF AUTO : Sélectionnez cette option dans la plupart des cas. Le système bascule automatiquement « RF CHANGE » vers « RF ON » ou « RF OFF ».
• RF ON : le système transmet le son en recherchant le canal de transmission le moins adapté.
• RF OFF : le système transmet le son en spécifiant le canal de transmission.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• Si l'émetteur sans fil n'est pas inséré dans l'appareil principal S-AIR, vous ne pouvez pas régler « RF CHANGE »
• En règle générale, il n'est pas nécessaire de modifier ce réglage.
• Si « RF CHANGE » est réglé sur « RF OFF », vous pouvez effectuer la transmission entre l'appareil principal S-AIR et l'appareil secondaire S-AIR en utilisant l'un des canaux suivants :
• S-AIR ID A : canal équivalent pour IEEE 802.11b/g canal 1
• S-AIR ID B : canal équivalent pour IEEE 802.11b/g canal 6
• S-AIR ID C : canal équivalent pour IEEE 802.11b/g canal 11
• Vous pouvez améliorer la transmission en modifiant le canal de transmission (fréquence) des autres appareils sans fil. Pour plus d'informations, reportez-vous au mode d'emploi des autres appareils sans fil.

Utilisation de l'ampli-tuner S-AIR lorsque l'appareil principal S-AIR est en mode de veille

Vous pouvez utiliser l'ampli-tuner S-AIR lorsque l'appareil principal S-AIR est en mode de veille en réglant « S-AIR STBY » sur « STBY ON »

Remarque

L'indicateur POWER/ACTIVE STANDBY dans l'appareil principal S-AIR (cet ampli-tuner) s'allume en orange.

1 Appuyez sur AMP MENU. « LEVEL » s'affiche. 2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « S-AIR SET » apparaisse, puis appuyez sur ou. 3 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « S-AIR STB » apparaisse, puis appuyez sur ou.

4 Appuyez plusieurs fois sur ↓/↑ pour faire apparaître le réglage de votre choix, puis appuyez sur (⊕).

• STBY OFF : vous ne pouvez pas utiliser l'ampli-tuner S-AIR lorsque l'appareil principal S-AIR est en mode de veille.
• STBY ON : vous pouvez utiliser l'ampli-tuner S-AIR lorsque l'appareil principal S-AIR est en mode de veille ou sous tension.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• Quand vous réglez « S-AIR STBY » sur « STBY ON », la consommation électrique en mode de veille augmente.
• Si l'émetteur sans fil n'est pas inséré dans l'appareil principal S-AIR, vous ne pouvez pas régler « S-AIR STBY ». Lorsque vous retirez l'émetteur sans fil de l'appareil principal S-AIR, « S-AIR STBY » est réglé automatiquement sur « STBY OFF ».
• Quand vous mettez le système hors tension alors que « S-AIR STBY » est réglé sur « STBY ON », vous pouvez utiliser uniquement les touches I/ü.
• Vous pouvez couper le son de l'ampli-tuner S-AIR au moyen de l'appareil principal S-AIR.

Configuration avancée

Modification des affectations des touches d'entrée

Vous pouvez modifier les réglages initiaux des touches d'entrée (BD, DVD, SAT/CATV, VIDEO et SA-CD/CD) en fonction des appareils de votre système. Par exemple, si vous raccordez un lecteur de disques Blu-ray à la prise DVD de l'ampli-tuner, vous pouvez configurer la touche DVD de la télécommande de façon à ce qu'elle commande le lecteur de disques Blu-ray.

Remarque

Vous ne pouvez pas modifier l'affectation des touches de la télécommande pour TV, DMPORT et TUNER.

1. Maintenez enfoncée la touche d'entrée dont vous souhaitez modifier l'affectation tout en appuyant sur la touche AV I/①.

Exemple : maintenez enfoncée la touche DVD tout en appuyant sur AV I/①.

2. Maintenez enfoncée la touche AV I/①, puis relâchez la touche d'entrée que vous avez sélectionnée à l'étape 1.

Exemple : maintenez enfoncée la touche AV I/①, puis relâchez la touche DVD.

3. En vous reportant au tableau suivant, appuyez sur la touche correspondant à la catégorie de votre choix, puis relâchez la touche AV I/①.

Exemple : appuyez sur 1, puis relâchez la touche AV I/①.

Vous pouvez à présent utiliser la touche DVD pour commander le lecteur de disques Blu-ray.

Catégories et touches correspondantes pour BD, DVD, SAT/CATV, VIDEO et SA-CD/CD

Catégories	Appuyez sur
Lecteur de disques Blu-ray (mode de commande BD1)a)	1
Enregistreur de disques Blu-ray (mode de commande BD3)	2
Lecteur DVD (mode de commande DVD1)	3
Enregistreur DVD (mode de commande DVD3)b)	4
Magnétoscope (mode de commande VTR3)	5
Lecteur CD	6
Ampli-tuner satellite numérique européenc)	7

a) Le réglage initial de la touche BD.

Pour plus de détails sur le réglage BD1 ou BD3, reportez-vous au mode d'emploi fourni avec le lecteur ou l'enregistreur de disques Blu-ray.

b) Le réglage initial de la touche DVD.

Les enregistreurs DVD Sony peuvent être commandés à l'aide du réglage DVD1 ou DVD3. Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'enregistreur DVD.

c) Le réglage initial de la touche SAT/CATV.

Pour annuler toutes les affectations des touches de la télécommande

Maintenez enfoncée la touche ◁, puis appuyez sur 1/0 et ½.

Les réglages initiaux de la télécommande sont rétablis.

Sélections et réglages à l'aide du menu de l'amplificateur

Les menus de l'amplificateur vous permettent d'effectuer plusieurs réglages pour personnaliser l'ampli-tuner.

Navigation dans les menus

1 Appuyez sur AMP MENU.

« LEVEL » s'affiche.

2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que le menu désiré apparaisse, puis appuyez sur ⊕ ou ⇔. 3 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que le paramètre désiré apparaisse, puis appuyez sur ⊕ ou ⇔. 4 Appuyez plusieurs fois sur ↓/↑ pour faire apparaître le réglage de votre choix, puis appuyez sur ⊕.

Pour revenir à l'affichage précédent

Appuyez sur ←.

Pour quitter le menu

Appuyez sur AMP MENU.

Présentation des menus

Vous pouvez régler les éléments suivants à l'aide d'AMP MENU. Pour plus d'informations concernant chaque menu, reportez-vous aux pages suivantes. Les paramètres par défaut sont soulignés.

a) Pour plus d'informations, reportez-vous à la section « Reproduction du son à faible volume (NIGHT MODE) » (page 38). b) Ce paramètre est disponible uniquement lorsque l'entrée SAT/CATV est détectée. c) Pour plus d'informations, reportez-vous à la section « Préparatifs pour « BRAVIA » Sync » (page 44). d) Ce paramètre n'est disponible que lorsque « CTRL HDMI » est réglé sur « CTRL ON ». e) Une fois le résultat de l'Auto-calibration enregistré, vous pouvez faire le réglage par incréments de 1 cm. f) Ce paramètre n'est disponible que lorsque « CENTER SP » est réglé sur « CENTER YES ». g) Ce paramètre n'est disponible que lorsque « SUR SP » est réglé sur « SUR YES ». h) Pour plus d'informations, reportez-vous à la section « Utilisation de la fonction Autocalibration » (page 30). i) Ce paramètre est disponible uniquement lorsque le résultat de l'Auto-calibration est enregistré. j) Ce menu est disponible uniquement lorsque vous insérez l'émetteur S-AIR (non fourni). Pour plus d'informations, reportez-vous à la section « Configuration d'un produit S-AIR » (page 53).

Menu LEVEL

Il est possible de régler le niveau de chaque enceinte selon ses préférences.

TEST TONE

Vous pouvez régler le niveau des enceintes lorsque vous entendez le signal de test depuis votre position d'écoute.

Réglage du niveau des enceintes

■ FL LEVEL (niveau de l'enceinte avant gauche)

CNT LEVEL (niveau de l'enceinte centrale)

■ FR LEVEL (niveau de l'enceinte avant droite)

SR LEVEL (niveau de l'enceinte surround droite) SL LEVEL (niveau de l'enceinte surround gauche) SW LEVEL (niveau du caisson de graves)

1 Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « TEST TONE » apparaisse, puis appuyez sur ou. 2 Appuyez plusieurs fois sur ↓/↑ jusqu'à ce que « T. TONE ON » apparaisse, puis appuyez sur ⊕.

La tonalité de test est émise en série par chaque enceinte comme suit :

Avant gauche → Centrale → Avant droit → Surround droite → Surround gauche → Caisson de graves

3 Appuyez sur ← jusqu'à ce que « TEST TONE » apparaisse. 4 Appuyez plusieurs fois sur ↓/↓ pour sélectionner l'enceinte de votre choix, puis appuyez sur ou →

La tonalité de test est émise uniquement par l'enceinte en cours de réglage.

• FL LEVEL, CNT LEVEL, FR LEVEL, SR LEVEL, SL LEVEL, SW LEVEL

Remarques

• « CNT LEVEL » n'apparaît pas quand vous réglez « CENTER NO » dans le réglage « SP SETUP ».
• « SR LEVEL » et « SL LEVEL » n'apparaissent pas quand vous réglez
• « SUR NO » dans le réglage « SP SETUP ».

5. Appuyez plusieurs fois sur / pour régler le niveau de l'enceinte, puis appuyez sur .

Vous pouvez le régler entre -6,0 dB et +6,0 dB, par incréments de 0,5 dB.

Remarque

Si vous ne faites aucun réglage pendant un certain temps, la tonalité de test est reproduite par l'enceinte suivante.

6. Répétez les étapes 4 et 5 pour régler le niveau de l'autre enceinte. 7. Une fois les réglages terminés, appuyez plusieurs fois sur / jusqu'à ce que « TEST TONE » apparaisse, puis appuyez sur ou . 8. Appuyez plusieurs fois sur / jusqu'à ce que « T. TONE OFF » apparaisse, puis appuyez sur .

Si le signal de test n'est pas émis par les enceintes

• Il est possible que les cordons d'enceintes ne soient pas correctement raccordés.
• Il est possible que ces cordons d'enceintes aient provoqué un court-circuit.

Remarque

Les signaux de tonalité de test ne sont pas produits par la prise HDMI OUT.

AUDIO DRC

Pour compresser la gamme dynamique de la plage audio. Cela peut s'avérer utile si vous souhaitez regarder des films à faible volume. AUDIO DRC s'applique uniquement aux sources Dolby Digital.

• DRC OFF : aucune compression de la gamme dynamique.
• DRC STD : la gamme dynamique est compressée selon le réglage de l'ingénieur du son.
• DRC MAX : la gamme dynamique est complètement compressée.

Conseil

La compression de la gamme dynamique audio vous permet de compresser la gamme dynamique de la bande son en fonction des informations relatives à la gamme dynamique contenues dans le signal Dolby Digital.

Le réglage standard « DRC STD » n'offre qu'une légère compression. Il est donc recommandé d'utiliser le réglage « DRC MAX ». La gamme dynamique est alors considérablement compressée, ce qui vous permet de regarder des films à faible volume tard dans la nuit. Contrairement aux limiteurs analogiques, les niveaux sont prédéterminés et procurent une compression très naturelle.

Menu TONE

Vous pouvez régler la qualité sonore (niveau de graves et d'aigus) des enceintes.

BASS

TREBLE

Réglage du niveau de tonalité

1. Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que « BASS » ou « TREBLE » apparaisse, puis appuyez sur ⊕ ou ⇒. 2. Appuyez plusieurs fois sur ↓/↓ jusqu'à ce que le niveau de graves ou d'aigus apparaisse, puis appuyez sur ⊕. Vous pouvez le régler entre -6,0 dB et +6,0 dB, par incréments de 0,5 dB.

Menu AUDIO

Vous pouvez effectuer les réglages audio à votre convenance.

A/V SYNC

Vous pouvez retarder la sortie du son à l'aide de cette fonction lorsque l'image est plus lente que le son.

SYNC OFF : aucun réglage. SYNC 1-20 : effectue le réglage entre 1 (10 ms) et 20 (200 ms) par incréments de 1 (10 ms).

Remarques

• Il se peut que vous soyez incapable de régler parfaitement le décalage entre le son et l'image à l'aide de cette fonction.
• Cette fonction n'est utile qu'avec Dolby Digital, DTS et une entrée PCM linéaire (2 canaux) par signaux d'entrée audio optiques et coaxiaux.

DUAL MONO

Vous pouvez sélectionner la langue que vous souhaitez écouter pendant l'émission numérique. Cette fonction est disponible uniquement pour les sources Dolby Digital.

• MAIN : produit le son de la langue principale.
• SUB : produit le son de la langue secondaire.
• MAIN / SUB : produit simultanément le son de la langue principale via l'enceinte avant gauche et le son de la langue secondaire via l'enceinte avant droite.

INPUT MODE

Vous pouvez sélectionner le réglage du mode d'entrée audio lorsque vous raccordez un tuner satellite ou un tuner TV par câble à la prise HDMI IN et à la prise d'entrée optique numérique de l'ampli-tuner et que l'entrée SAT/CATV a été sélectionnée.

• AUTO : donne la priorité aux signaux audio HDMI s'il y a deux raccordements numériques (HDMI et optique).
• OPT : spécifie les signaux audio numériques émis vers la prise SAT/CATV OPT IN.

Menu SYSTEM

Vous pouvez effectuer plusieurs réglages à votre convenance.

DIMMER

Vous pouvez changer la luminosité de l'écran.

• DIMMER ON : faible éclairage.
• DIMMER OFF : éclairage brillant.

DISPLAY

Vous pouvez modifier le réglage de l'affichage.

• DSPL ON : l'affichage apparaît en permanence.
• DSPL OFF : l'affichage apparaît lorsque vous utilisez l'ampli-tuner.

SLEEP

Vous pouvez programmer l'extinction de l'ampli-tuner à une heure préréglée si vous désirez vous endormir au son de la musique. Vous pouvez régler cette heure par incréments de 10 minutes.

Activation de la minuterie de mise en veille

1 Appuyez plusieurs fois sur / jusqu'à ce que « SLEEP » apparaisse, puis appuyez sur ou . 2 Appuyez plusieurs fois sur / pour sélectionner l'heure préréglée de votre choix, puis appuyez sur ① L'affichage des minutes (le temps restant) change de manière cyclique comme suit :

AUTO STBY

Vous pouvez mettre l'ampli-tuner en mode de veille si vous n'utilisez pas l'ampli-tuner ou s'il ne reçoit aucun signal passé 30 minutes.

STBY ON : bascule en mode de veille. STBY OFF : ne bascule pas en mode de veille.

Menu SP SETUP

Vous pouvez spécifier la distance entre les enceintes raccordées à cet ampli-tuner.

CENTER SP

SUR SP

Réglage du raccordement des enceintes

1 Appuyez plusieurs fois sur / jusqu'à ce que l'enceinte que vous souhaitez régler apparaisse, puis appuyez sur ① ou .

• CENTER SP : Sélectionnez l'enceinte centrale.
• SUR SP : Sélectionnez l'enceinte surround.

2 Appuyez plusieurs fois sur / pour faire apparaître le réglage de votre choix, puis appuyez sur

• CENTER (SUR) YES : à sélectionner lorsque vous raccordez l'/les enceinte(s).
• CENTER (SUR) NO : à sélectionner lorsque vous ne raccordez pas l'/les enceinte(s).

FL DIST (distance de l'enceinte avant gauche) CNT DIST (distance de l'enceinte centrale) ■ FR DIST (distance de l'enceinte avant droite) SR DIST (distance de l'enceinte surround droite)

SL DIST (distance de l'enceinte surround gauche) SW DIST (distance du caisson de graves)

Mesure de la distance entre chaque enceinte et votre position d'écoute

1 Appuyez plusieurs fois sur ▼/▼ jusqu'à ce que l'enceinte que vous souhaitez régler apparaisse, puis appuyez sur ⊕ ou ♣.

• « CNT DIST » n'apparaît pas quand vous réglez « CENTER NO » dans le réglage « SP SETUP ».
• « SR DIST » et « SL DIST » n'apparaissent pas quand vous réglez « SUR NO » dans le réglage « SP SETUP ».

2 Appuyez plusieurs fois sur ▲/▼ pour régler la distance de l'enceinte, puis appuyez sur ⊕.

Vous pouvez le régler entre 0 m 0 cm et 7 m 0 cm.

Conseil

Une fois le résultat de l'Auto-calibration enregistré, vous pouvez régler la distance des enceintes par incréments de 1 cm. Si le résultat de l'Auto-calibration n'est pas enregistré, vous pouvez régler la distance des enceintes par incréments de 10 cm.

3 Répétez les étapes 1 et 2 pour régler la distance de l'autre enceinte.

Informations complémentaires

Glossaire

Deep Colour

Signaux vidéo pour lesquels la profondeur de couleur des signaux passant par une prise HDMI a été augmentée.

Le nombre de couleurs pouvant être restituées par 1 pixel est de l'ordre de 24 bits (16 777 216 couleurs) avec la prise HDMI actuelle. Toutefois, le nombre de couleurs pouvant être restituées par 1 pixel est de l'ordre de 36, etc. lorsque l'ampli-tuner est compatible Deep Colour.

Étant donné que la gradation de la profondeur d'une couleur peut être mieux restituée avec davantage de bits, des variations de couleur permanentes peuvent être restituées avec plus de fluidité.

Digital Cinema Sound (DCS)

Technologie unique de reproduction du son pour les systèmes home cinéma, mise au point par Sony, en collaboration avec Sony Pictures Entertainment, vous permettant de bénéficier du son saisissant et puissant des cinémas chez vous. Grâce à ce « Digital Cinema Sound » développé en intégrant un DSP (Digital Signal Processor) et des données mesurées, le champ sonore idéal voulu par les réalisateurs de films peut être obtenu chez vous.

Dolby Digital

Ce format de son pour les cinémas est plus avancé que la technologie Dolby Surround Pro Logic. Dans ce format, le son stéréo diffusé par les enceintes surround avec une gamme de fréquences étendue et un canal de caisson de graves pour les graves profondes est produit indépendamment. Ce format est aussi appelé « 5.1 », car le canal du caisson de graves compte pour 0.1 canal (étant donné qu'il ne fonctionne que lorsqu'un effet de graves renforcé est requis). Les six canaux de ce format sont enregistrés séparément pour assurer une séparation optimale des canaux. De plus, étant donné que tous les signaux sont traités numériquement, ils sont moins dégradés.

Dolby Pro Logic II

La technologie Dolby Pro Logic II crée cinq canaux de sortie à large bande passante à partir de sources limitées à 2 canaux. Ceci est réalisé à l'aide d'un décodeur surround à matrice haute-fidélité qui extrait les propriétés spatiales de l'enregistrement original sans l'ajout de colorations sonores.

Dolby Surround (Dolby Pro Logic)

Technologie de traitement du son mise au point par Dolby Laboratories, Inc. Les informations surround centrales et mono sont matricées dans deux canaux stéréo. À la lecture, le son est décodé et émis comme un son surround 4 canaux. Il s'agit de la méthode de traitement du son la plus répandue pour les DVD vidéo.

Technologie de codage/décodage audio numérique pour les cinémas mise au point par DTS, Inc. Elle compresse moins le son que la technologie Dolby Digital et restitue un son de toute autre qualité.

Fréquence d'échantillonnage

Pour convertir les données audio analogiques au format numérique, les données analogiques doivent être quantifiées. Cette opération est appelée « échantillonnage » et le nombre de fois par seconde où les données analogiques sont quantifiées correspond à la « fréquence d'échantillonnage ». Les CD audio classiques stockent les données quantifiées à une cadence de 44 100 fois par seconde, soit une fréquence d'échantillonnage de 44,1 kHz. En règle générale, plus la fréquence d'échantillonnage est élevée, plus la qualité du son est bonne.

Interface prenant en charge à la fois les signaux audio et vidéo sur une même connexion numérique, vous permettant de bénéficier d'un son et d'une image numériques de haute qualité. La spécification HDMI prend en charge la technologie HDCP (High-Bandwidth Digital Content Protection) de protection contre la copie, qui intègre une technologie de codage des signaux vidéo numériques.

L.F.E. (Effets de basses fréquences)

Effets sonores des basses fréquences émises par un caisson de graves en Dolby Digital ou DTS, etc. En ajoutant des graves profondes avec une fréquence comprise entre 20 et 120 Hz, le son devient plus puissant.

Ces derniers temps, les supports DVD, les diffusions numériques et autres supports de haute qualité ont connu un rapide développement.

Pour garantir la transmission des nuances subtiles de ces supports de haute qualité sans dépréciation, Sony a développé une technologie appelée « S-AIR » pour la transmission radio de signaux audio numériques sans compression et a intégré cette technologie au EZW-RT10/EZW-T100.

Cette technologie permet de transférer des signaux audio numériques sans compression en utilisant la bande 2,4 GHz de la bande ISM (Industrial, Scientific, and Medical band), comme les réseaux sans fil et les applications Bluetooth.

S-Master

S-Master est une technologie d'amplification entièrement numérique développée par Sony, qui réduit efficacement la fragmentation du son et le scintillement pour restituer des voix cristallines et le son original avec une parfaite fidélité. La section d'amplification compacte présente une puissance élevée et des performances thermiques améliorées.

Un signal TSP est un signal de mesure extrêmement précis qui utilise l'énergie d'impulsion en mesurant une large bande, de bas en haut, sur une courte période. La quantité d'énergie utilisée pour mesurer les signaux est importante afin de s'assurer de la précision de la mesure dans un environnement intérieur standard. L'utilisation de signaux TSP permet de mesurer les signaux de façon efficace.

x.v.Color

« x.v.Colour » permet une reproduction fidèle des différentes couleurs comme les couleurs éclatantes des fleurs et le bleu turquoise de l'océan.

« x.v. Colour » est une proposition de nom donnée aux produits capables de réaliser un large espace colorimétrique sur la base des spécifications xvYCC ; c'est une marque de commerce de Sony Corporation.

xvYCC est une norme internationale de spécifications techniques pour l'espace colorimétrique étendu des signaux vidéo. L'espace colorimétrique du xvYCC est plus large que celui du sRGB utilisé par le système de télévision actuel.

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier de l'ampli-tuner, débranchez l'ampli-tuner et faites-le vérifier par un technicien qualifié avant de le réutiliser.

Sources d'alimentation

• Avant d'utiliser l'ampli-tuner, assurez-vous que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plaque signalétique située à l'arrière de l'ampli-tuner.
• L'appareil n'est pas isolé de l'alimentation secteur tant qu'il reste branché à la prise murale, même s'il est éteint.
• Débranchez l'ampli-tuner de la prise murale si vous ne pensez pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation secteur, tenez-le par la fiche ; ne tirez jamais sur le cordon.
• Si vous devez remplacer le cordon d'alimentation secteur, adressez-vous exclusivement à un magasin de service après-vente qualifié.

Accumulation de chaleur

L'ampli-tuner chauffe pendant son fonctionnement, mais il ne s'agit pas d'un dysfonctionnement. Si vous utilisez cet ampli-tuner en continu à un volume élevé, la température sur le sommet, les côtés et le fond du boîtier augmente considérablement. Pour ne pas risquer de vous brûler, ne touchez pas le boîtier.

Lieu d'installation

• Placez l'ampli-tuner dans un endroit correctement ventilé pour éviter toute accumulation de chaleur et prolonger ainsi sa durée de vie.
• Ne placez pas l'ampli-tuner à proximité d'une source de chaleur ou dans un endroit exposé aux rayons directs du soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne placez aucun objet sur le boîtier qui puisse obstruer les orifices de ventilation et provoquer des dysfonctionnements.
• Ne placez pas l'ampli-tuner près d'un téléviseur, d'un magnétoscope ou d'une platine cassette. Si vous utilisez l'ampli-tuner avec un téléviseur, un magnétoscope ou une platine cassette et qu'il est placé trop près de ces appareils, des interférences risquent de se produire et la qualité de l'image peut en souffrir. Cela peut se produire notamment si vous utilisez une antenne intérieure. Il est par conséquent recommandé d'utiliser une antenne extérieure.
• Faites attention lorsque vous placez l'ampli-tuner ou les enceintes sur des surfaces ayant subi un traitement spécial (surfaces cirées, huilées, etc.), car vous risquez de tacher ou de décolorer le boîtier.

Utilisation

Avant de raccorder d'autres appareils, veillez à toujours éteindre et débrancher l'ampli-tuner.

En cas d'irrégularités des couleurs sur l'écran d'un téléviseur à proximité

L'enceinte centrale possède un blindage magnétique lui permettant d'être installée près d'un téléviseur. Cependant, on observe toujours des irrégularités des couleurs sur certains types de téléviseurs. Contrairement aux enceintes avant, les enceintes surround et le caisson de graves ne possèdent aucun blindage magnétique. Il est donc recommandé de les éloigner légèrement du téléviseur (page 17).

Si on observe des irrégularités des couleurs...

Mettez le téléviseur hors tension, puis à nouveau sous tension au bout de 15 à 30 minutes.

Si on observe encore des irrégularités des couleurs...

Éloignez encore l'enceinte du téléviseur.

En cas de hurlement

Replacez les enceintes ou baissez le volume de l'ampli-tuner.

Nettoyage

• Nettoyez le boîtier, le panneau et les commandes à l'aide d'un chiffon doux et sec. N'utilisez pas de tampons abrasifs, de poudres à récurer, de brosses de ménage ou d'éponges.
• Si l'appareil est taché avec de l'huile ou des empreintes digitales, soufflez sur la surface et essuyez-la avec un chiffon doux et sec.

À propos de la fonction S-AIR

• Étant donné que le(s) produit(s) S-AIR transmet(tent) le son par ondes radio, il est possible que le son disparaisse lorsque les ondes radio sont obstruées. Cette caractéristique est inhérente aux ondes radio et il ne s'agit en aucun cas d'un dysfonctionnement.
• Étant donné que le(s) produit(s) S-AIR transmet(tent) le son par ondes radio, il est possible que les appareils qui génèrent de l'énergie électromagnétique, tels que les fours à micro-ondes, aient une incidence sur la transmission du son.
• Étant donné que le(s) produit(s) S-AIR utilise(nt) des ondes radio qui partagent la même fréquence que d'autres appareils sans fil, tels que des réseaux sans fil ou des périphériques Bluetooth, il est possible que des interférences se produisent ou que la transmission soit mauvaise. Dans ce cas, prenez les mesures suivantes :
• Évitez de placer le(s) produit(s) S-AIR à proximité d'autres appareils sans fil.
• Évitez d'utiliser simultanément le(s) produit(s) S-AIR et d'autres appareils sans fil.
• Vous pouvez améliorer la transmission en modifiant le canal de transmission (fréquence) des autres appareils sans fil. Pour plus d'informations, reportez-vous au mode d'emploi des autres appareils sans fil.
• La distance de transmission varie selon l'environnement d'utilisation. Choisissez un endroit où la transmission entre l'appareil principal et l'appareil secondaire S-AIR est optimale, et installez-y l'appareil principal et l'appareil secondaire S-AIR.
• Placez le(s) produit(s) S-AIR sur une surface stable.
• Il est possible que la transmission soit mauvaise et que la distance de transmission soit trop courte dans les cas suivants :
• Si un mur/sol en béton armé ou en pierre sépare les produits S-AIR.
• Si une porte/un meuble de séparation en métal ou un objet électrique en verre résistant au feu, en métal, etc., sépare les produits S-AIR.

Si vous avez des questions ou en cas de problème concernant votre ampli-tuner, veuillez vous adresser à leur revendeur Sony.

Dépannage

Si vous rencontrez l'un des problèmes suivants lors de l'utilisation de l'ampli-tuner, utilisez ce guide de dépannage pour tenter de le résoudre.

Audio

Aucun son n'est émis, quel que soit l'appareil sélectionné, ou le son est à peine audible.

Assurez-vous que les enceintes et les appareils sont correctement raccordés. Assurez-vous que l'ampli-tuner et tous les appareils sont sous tension. Assurez-vous que MASTER VOLUME n'est pas réglé sur « VOLUME MIN ». Appuyez sur pour désactiver la fonction de coupure de son. Assurez-vous d'avoir sélectionné le bon appareil avec les touches d'entrée. Le dispositif de protection de l'ampli-tuner est activé. Mettez l'ampli-tuner hors tension, résolvez le problème de court-circuit, puis remettez l'appareil sous tension. Vérifiez que le réglage de INPUT MODE est correct pour l'entrée SAT/CATV.

L'un des appareils n'émet aucun son.

Assurez-vous que l'appareil est correctement raccordé aux prises d'entrée audio correspondant à cet appareil. Assurez-vous que le ou les cordons utilisés sont insérés à fond dans les prises de l'ampli-tuner et de l'appareil.

Aucun son n'est émis par l'une des enceintes avant.

Assurez-vous que vous avez raccordé les deux prises L et R d'un appareil analogique et pas uniquement l'une des deux prises L ou R. Utilisez un cordon audio (non fourni).

Les sources numériques (la prise d'entrée OPTICAL) n'émettent aucun son.

• Vérifiez que INPUT MODE est réglé sur « OPT » pour l'entrée SAT/CATV (page 67).
• Réglez « ARC » sur « ARC OFF » lorsqu'aucun son n'est émis via la prise TV OPT IN lorsque l'entrée sélectionnée est TV (page 49).

Des ronflements ou parasites importants se produisent.

Assurez-vous que les enceintes et les appareils sont correctement raccordés. - Vérifiez que les cordons de raccordement sont placés loin d'un transformateur ou d'un moteur et à au moins 3 mètres d'un téléviseur ou d'une lumière fluorescente. - Éloignez vos appareils audio du téléviseur. - Les fiches et les prises sont sales. Essuyez-les avec un chiffon légèrement imbibé d'alcool.

Un bruit de tapotement est émis par un appareil spécifique raccordé à cet ampli-tuner lorsque vous allumez cet appareil.

• Vérifiez que INPUT MODE est réglé sur « OPT » pour l'entrée SAT/CATV (page 67).

Les enceintes centrale/surround n'émettent aucun son ou le son est très faible.

• Sélectionnez « MOVIE-D.C.S.- » (page 36).
• Réglez le niveau des enceintes (page 65). Assurez-vous que les enceintes sont correctement raccordées.

Le caisson de graves n'émet aucun son.

Assurez-vous que le caisson de graves est correctement et solidement raccordé.

Il est impossible d'obtenir l'effet surround.

Assurez-vous que la fonction de champ sonore est activée (appuyez sur SOUND FIELD + / -). Les champs sonores sont inopérants pour des signaux dont la fréquence d'échantillonnage est supérieure à 48 kHz.

Le son Dolby Digital ou DTS multicanal n'est pas restitué.

Assurez-vous que le DVD, etc., en cours de lecture est enregistré au format Dolby Digital ou DTS. - Lorsque vous raccordez un lecteur DVD, etc., aux prises d'entrée numériques de cet ampli-tuner, vérifiez le réglage audio (c'est-à-dire les paramètres de la sortie audio) de l'appareil raccordé. - Utilisez le menu du téléviseur pour effectuer le réglage de l'enceinte sur le système audio.

L'appareil raccordé à l'adaptateur DIGITAL MEDIA PORT n'émet aucun son.

• Ajustez le volume de cet ampli-tuner. L'adaptateur DIGITAL MEDIA PORT et/ou un autre appareil n'est pas raccordé correctement. Mettez l'ampli-tuner hors tension, puis rebranchez l'adaptateur DIGITAL MEDIA PORT et/ou l'autre appareil.
• Vérifiez l'adaptateur DIGITAL MEDIA PORT et/ou l'appareil pour vous assurer qu'ils sont compatibles avec cet ampli-tuner.

Vidéo

Aucune image n'apparaît sur l'écran du téléviseur ou l'image est floue.

• Vérifiez que vous avez raccordé la sortie vidéo de votre appareil vidéo au téléviseur.
• Éloignez vos appareils audio du téléviseur.
• Selon l'adaptateur DIGITAL MEDIA PORT, il peut s'avérer impossible d'émettre des vidéos.

HDMI

L'entrée du son source sur la prise HDMI de l'ampli-tuner n'est pas émise par ce dernier, ni par l'enceinte du téléviseur.

• Vérifiez le raccordement HDMI (page 24).
• Veillez à ce que « CTRL HDMI » soit défini sur « CTRL ON » dans le menu SET HDMI.
• Vous ne pouvez pas écouter le Super Audio CD en raccordant la prise HDMI.
• Selon l'appareil de lecture, il est peut-être nécessaire de configurer l'appareil. Reportez-vous au mode d'emploi fourni avec chaque appareil.
• Veillez à utiliser un câble HDMI haute vitesse lorsque vous recevez des images ou du son au format Deep Colour ou 3D.

L'entrée de l'image source sur la prise HDMI de l'ampli-tuner n'est pas émise par le téléviseur.

• Vérifiez le raccordement HDMI (page 24).
• Selon l'appareil de lecture, il est peut-être nécessaire de configurer l'appareil. Reportez-vous au mode d'emploi fourni avec chaque appareil.
• Veillez à utiliser un câble HDMI haute vitesse lorsque vous recevez des images ou du son au format Deep Colour ou 3D.

La fonction Commande pour HDMI est inopérante.

• Vérifiez le raccordement HDMI (page 24).
• Veillez à ce que « CTRL HDMI » soit défini sur « CTRL ON » dans le menu SET HDMI. Assurez-vous que l'appareil raccordé est compatible avec la fonction Commande pour HDMI.
• Vérifiez les réglages Commande pour HDMI de l'appareil raccordé. Reportez-vous au mode d'emploi de l'appareil raccordé.
• Répétez les procédures de la section « Préparatifs pour « BRAVIA » Sync » si vous modifiez la connexion HDMI, branchez/débranchez le cordon d'alimentation secteur ou en cas de coupure de courant (page 44).

L'ampli-tuner et le haut-parleur du téléviseur n'émettent aucun son lors de l'utilisation de la fonction Commande du son du système.

Assurez-vous que le téléviseur est compatible avec la fonction Commande du son du système. - Si vous ne pouvez pas écouter le son d'un appareil raccordé à l'ampli-tuner

• Sélectionnez l'entrée appropriée si vous souhaitez regarder une émission sur un appareil raccordé à l'ampli-tuner au moyen d'une connexion HDMI.
• Changez le canal du téléviseur si vous souhaitez regarder une émission télévisée.
• Sélectionnez l'appareil ou l'entrée que vous souhaitez regarder lorsque vous regardez une émission sur l'appareil raccordé au téléviseur. Reportez-vous au mode d'emploi du téléviseur concernant cette opération.

Lorsque l'ampli-tuner est en mode de veille, le téléviseur n'émet aucun son ni aucune image.

• Lorsque l'ampli-tuner est en mode de veille, l'image et le son sont émis à partir de l'appareil HDMI sélectionné avant la dernière mise hors tension de l'ampli-tuner. Si vous utilisez un autre appareil, effectuez la lecture sur cet appareil et exécutez la fonction Lecture une touche ou mettez l'ampli-tuner sous tension pour sélectionner l'appareil HDMI que vous souhaitez utiliser.
• Vérifiez que « PASS THRU » est réglé sur « THRU ON » dans le menu SET HDMI si vous raccordez des appareils non compatibles avec la fonction « BRAVIA » Sync à l'ampli-tuner (page 49).

Le volume diminue si la méthode de sortie passe du haut-parleur du téléviseur aux enceintes raccordées à l'ampli-tuner.

• La fonction Limitation du volume fonctionne (page 46).

Fonction S-AIR

La connexion S-AIR n'est pas établie (la transmission du son n'est pas établie) ; par exemple, l'indicateur de l'appareil secondaire S-AIR s'éteint, clignote ou devient rouge.

• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Vérifiez les codes d'identification S-AIR de l'appareil principal et de l'appareil secondaire S-AIR (page 54).
• Un autre appareil secondaire S-AIR est apparié à l'appareil principal S-AIR. Appariez l'appareil secondaire S-AIR souhaité à l'appareil principal S-AIR (page 55).
• L'appareil principal S-AIR est apparié à un autre appareil secondaire S-AIR. Annulez l'appairage.
• Éloignez l'appareil principal S-AIR et l'appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d'utiliser d'autres appareils sans fil.
• L'appareil secondaire S-AIR est hors tension. Assurez-vous que le cordon d'alimentation secteur est branché et mettez l'appareil secondaire S-AIR sous tension.

Le produit S-AIR n'émet aucun son.

• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Vérifiez les codes d'identification S-AIR de l'appareil principal et de l'appareil secondaire S-AIR (page 54).
• Vérifiez le réglage d'appairage (page 55).
• Rapprochez l'appareil principal S-AIR et l'appareil secondaire S-AIR.
• Évitez d'utiliser un équipement qui génère de l'énergie électromagnétique, tel qu'un four à micro-ondes.
• Éloignez l'appareil principal S-AIR et l'appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d'utiliser d'autres appareils sans fil.
• Modifiez le paramètre « RF CHANGE » (page 59).
• Modifiez les paramètres du S-AIR ID de l'unité principale S-AIR et de l'unité secondaire S-AIR.
• Mettez l'ampli-tuner et l'appareil secondaire S-AIR hors tension, puis remettez-les sous tension. Assurez-vous qu'aucun casque n'est raccordé à l'appareil secondaire S-AIR.

Des parasites ou des sautes de son se produisent.

• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Il est possible que la lecture des sources comportant une protection des droits d'auteur soit impossible sur l'ordinateur secondaire S-AIR.
• Rapprochez l'appareil principal S-AIR et l'appareil secondaire S-AIR.
• Évitez d'utiliser un équipement qui génère de l'énergie électromagnétique, tel qu'un four à micro-ondes.
• Éloignez l'appareil principal S-AIR et l'appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d'utiliser d'autres appareils sans fil.
• Modifiez le paramètre « RF CHANGE » (page 59).
• Modifiez les paramètres S-AIR ID de l'unité principale S-AIR et de l'unité secondaire S-AIR.

« HP NO LINK » et « VOLUME MIN » apparaissent en alternance à l'écran et le volume de l'ampli-tuner est réduit au minimum.

• Le volume est automatiquement réglé au niveau minimum lors de la mise hors tension de l'amplificateur surround si le casque est branché ou si la réception radio est faible. Vérifiez la réception radio et réglez le niveau de volume pour rétablir le son dans le casque.

Tuner

La réception FM est mauvaise.

• Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder l'ampli-tuner à une antenne FM extérieure, comme illustré ci-dessous. Si vous raccordez l'ampli-tuner à une antenne extérieure, reliez-la à la terre pour la protéger contre la foudre. Pour éviter tout risque d'explosion au gaz, ne raccordez pas le fil de terre à un tuyau de gaz.

Antenne FM extérieure

Il est impossible de syntoniser des stations de radio.

Assurez-vous que les antennes sont correctement raccordées. Réglez les antennes et, le cas échéant, raccordez une antenne extérieure. - La puissance du signal des stations est trop faible (lors de la syntonisation automatique des stations). Passez en réception mono (page 39). - Aucune station n'a été préréglée ou les stations préréglées ont été effacées (lors de la syntonisation des stations au moyen du balayage des stations préréglées). Préréglez les stations (page 40).

Le RDS ne fonctionne pas.*

Assurez-vous que vous avez sélectionné une station FM RDS. - Sélectionnez une station FM plus puissante.

Les informations RDS de votre choix ne s'affichent pas.*

• Contactez la station radio et demandez si celle-ci fournit bien le service en question. Si oui, il se peut que le service soit temporairement hors service.
• Modèles du code géographique CEL uniquement.

Télécommande

La télécommande ne fonctionne pas.

• Dirigez la télécommande vers le capteur de l'ampli-tuner.
• Retirez tout obstacle entre la télécommande et l'ampli-tuner.
• Remplacez toutes les piles de la télécommande par des piles neuves si elles sont faibles. Assurez-vous d'avoir sélectionné l'entrée correcte sur la télécommande.

Autres

L'indicateur POWER/ACTIVE STANDBY clignote.

• L'ampli-tuner est en mode de protection. Mettez l'ampli-tuner hors tension, puis à nouveau sous tension.

L'ampli-tuner s'éteint automatiquement.

• La fonction AUTO STBY est activée (page 68).

Messages d'erreur

Si un message d'erreur apparaît lors de l'exécution de la fonction Auto-calibration, reportez-vous à la section « En cas d'affichage de codes d'erreur » (page 31) pour résoudre le problème.

Si vous ne parvenez pas à résoudre le problème à l'aide du guide de dépannage

Vous pouvez peut-être remédier au problème en effaçant la mémoire de l'ampli-tuner (page 28). Sachez toutefois que les réglages initiaux seront rétablis et que vous devrez recommencer tous les réglages de l'ampli-tuner.

Si le problème persiste,

consultez votre revendeur Sony le plus proche. Notez que si les techniciens changent certaines pièces lors de la réparation, celles-ci peuvent être conservées.

En cas de problème avec la fonction S-AIR, faites vérifier l'intégralité du système par un revendeur Sony (appareil principal S-AIR et appareil secondaire S-AIR).

Sections à consulter pour l'effacement de la mémoire de l'ampli-tuner

Pour effacer	Voir
Tous les réglages mémorisés	page 28

Spécifications

Amplificateur

PUISSANCE DE SORTIE (nominale)

FRONT L + FRONT R

108 W + 108 W (à 3 ohms, 1 kHz, THD 1 %)

PUISSANCE DE SORTIE (référence)

FRONT L/FRONT R/CENTER/SUR L/SUR R : 167 W (par canal à 3 ohms, 1 kHz)

FRONT L/FRONT R/CENTER/SUR L/SUR R 167 W (par canal à 3 ohms, 1 kHz)

640 × 480 p @ 60 Hz

720 × 480 p @ 59,94 / 60 Hz

720× 480p@59,94 / 60 Hz

1280× 720p@59,94 / 60Hz

1920× 1080i@59,94 / 60Hz

1920× 1080p@59,94 / 60Hz

720× 576p@50Hz

1280× 720p@50Hz

1920× 1080i@50Hz

1920× 1080p@50Hz

1920× 1080p@24Hz

Vidéo HDMI (3D)

Entrée/Sortie (Répétiteur de bloc HDMI)

1280 × 720p @ 59,94 / 60Hz Frame packing

1920 × 1080i @ 59,94 / 60Hz Frame packing

1920× 1080i@59,94 / 60Hz Côte à côte (Moitié)

1920× 1080p@59,94 / 60Hz Côte à côte (Moitié)

1280 × 720p @ 50Hz Frame packing

1920 × 1080i @ 50Hz Frame packing

1920× 1080i@50Hz Côte à côte (Moitié)

1920 × 1080p @ 50Hz Côte à côte (Moitié)

1920 × 1080p @ 24Hz Frame packing

Tuner FM

Plage de syntonisation

Bornes d'antenne 75 ohms, asymétrique

Fréquence intermédiaire

10,7 MHz

Tuner AM Généralités

Code géographique	Échelle de syntonisation
	Pas de 9 kHz	Pas de 10 kHz
SP1, TW2, TH1	531 kHz – 1 602 kHz	530 kHz – 1 610 kHz
CEL	531 kHz – 1 602 kHz	-
Antenne Fréquence intermédiaire 450 kHz

Alimentation

Code géographique	Alimentation
CEL, SP1, TH1	220 V CA - 240 V CA, 50/60 Hz
TW2	120 V CA, 50/60 Hz
Puisance de sortie (DIGITAL MEDIA PORT)
DC OUT:	5 V, 0,7A MAX

Consommation

Code géographique	Consommation
CEL, SP1, TH1, TW2	110 W

Consommation (en mode de veille)

0,3 W (Si les fonctions

Commande pour HDMI et veille S-AIR sont désactivées)

Dimensions (l/h/p) (environ)

430 mm × 66,5 mm ×

306 mm

parties saillantes et

commandes comprises

Poids (environ)

3,4 kg

Section des enceintes

HT-SF470 uniquement

• Enceinte avant (SS-MSP37F)
• Enceinte surround (SS-SRP37F)
• Enceinte centrale (SS-CNP37)

Enceinte avant/surround

Pleine gamme

Enceinte centrale

Pleine gamme,

blindage magnétique

Haut-parleur

Enceinte avant/surround

65 mm, de type conique

30 mm × 60 mm de type conique

Type d'enceinte acoustique

Enceinte avant/surround

Bassreflex

Enceinte centrale

Suspension acoustique

2,6 kg (support compris)

Enceinte centrale

0,38 kg (pied compris)

Caisson de graves (SS-WP37)

Haut-parleur 160 mm, de type conique

Type d'enceinte acoustique

Bass-reflex

Dimensions (l/h/p) (environ)

220 mm × 395 mm ×

325 mm (pied compris)

Poids (environ) 5,6 kg (pied compris)

HT-SS370 uniqueness

• Enceinte avant/surround (SS-TSB101)
• Enceinte centrale (SS-CTB101)

Enceinte avant/surround

Pleine gamme

Enceinte centrale Pleine gamme, blindage magnétique

Haut-parleur

Enceinte avant/surround

55 mm × 80 mm,

de type conique

Enceinte centrale 30 mm × 60 mm,

de type conique

Type d'enceinte acoustique

Enceinte avant/surround

Bassreflex

Enceinte centrale Suspension acoustique

Dimensions (l/h/p) (environ)

Enceinte avant/surround

75 mm × 225 mm × 71 mm

(pied compris)

Enceinte centrale 290 mm × 49 mm × 49 mm

(pied compris)

Poids (environ)

Enceinte avant/surround

0,45 kg (pied compris)

Enceinte centrale 0,28 kg (pied compris)

Caisson de graves (SS-WSB101)

Haut-parleur 160 mm, de type conique

Type d'enceinte acoustique

Bassreflex

Dimensions (l/h/p) (environ)

260 mm × 320 mm ×

260 mm (pied compris)

Poids (environ) 5,2 kg (pied compris)

Pour plus d'informations sur le code géographique de l'appareil que vous utilisez, reportez-vous à la page 4.

La conception et les spécifications sont sujettes à modifications sans préavis.

Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.

Index

Chiffres

5.1 canaux 17

A

Attribution d'un nom 41

AUDIO DRC 66

Audio Return Channel (ARC) 49

AUTO CALIBRATION 28

AUTO STBY 68

B

« BRAVIA » Sync préparatifs 44

C

Champs sonores sélection 36

Commande du son du système 46

Configuration initiale 28

Conversion directe du signal HDMI 48

Coupure de son 33

D

Deep Colour 69

Digital Cinema Sound (DCS) 69

DIMMER 67

DISPLAY 67

Dolby Digital 69

DTS 69

E

Enceintes installation 17 raccordement 20

Enregistreur DVD raccordement 24, 26

H

HDMI raccordement 24

MODE D'ENTRÉE 67

L

Lecteur CD : lecture 35, raccordement 22

Lecteur de disques Blu-ray : raccordement 24

Lecteur DVD : raccordement 26

Lecteur Super Audio CD : lecture 35, raccordement 22

Lecture une touche 45

Limitation du volume 46

M

Menu A.CAL MENU 64, AUDIO 64

LEVEL 64

S-AIR SET 64

SET HDMI 64

SP SETUP 64

SYSTEM 64 TONE 64

Messages d'erreur 79

Mise hors tension du système 47

Mode Cinéma 51

N

NIGHT MODE 38

R

RDS 42

S

S-AIR 51

Sélection appareil 33

Sélection de scène 50

SLEEP 67

Syntonisation automatique 39 des stations préréglées 41 directe 39

T

Télécommande 11

Téléviseur lecture 34 raccordement 21, 24

Tuner raccordement 27

Tuner satellite, tunes TV par cable raccordement 24

AVERTISSEMENT

Aucun son n'est émis par un composant spécifique.
