Tipo de producto	Sistema de cine en casa 5.1 canales con amplificador-sintonizador integrado
Marca	Sony
Modelo	HT-SF470
Dimensiones del amplificador-sintonizador (An × Al × Pr)	430 mm × 66,5 mm × 306 mm
Peso del amplificador-sintonizador	3,4 kg
Alimentación de red	220-240 V CA, 50/60 Hz
Consumo eléctrico (funcionamiento)	110 W
Consumo eléctrico (en espera)	0,3 W (con funciones HDMI y espera S-AIR desactivadas)
Potencia de salida (nominal)	108 W + 108 W (3 ohmios, 1 kHz, 1% THD)
Potencia de salida (referencia)	167 W por canal (3 ohmios, 1 kHz)
Formatos de audio compatibles	Dolby Digital, Dolby Pro Logic II, DTS, PCM lineal
Conectividad HDMI	3 entradas, 1 salida (compatible con ARC, 3D, Deep Colour, x.v.Color)
Funciones inalámbricas	S-AIR (transmisión de audio inalámbrica, transmisor opcional)
Calibración automática	Digital Cinema Auto Calibration (DCAC) con micrófono incluido
Compatibilidad con BRAVIA Sync	Control por HDMI: reproducción con un solo toque, control de sonido, apagado del sistema, Audio Return Channel
Entradas de audio digitales	1 óptica, 1 coaxial, HDMI
Entrada de audio analógica	1 par RCA (SA-CD/CD)
Sintonizador de radio integrado	FM/AM, RDS (modelos CEL), 20 presintonías FM, 10 AM
Altavoces incluidos	2 frontales, 1 central, 2 surround, 1 subwoofer
Mantenimiento y limpieza	Paño suave y seco; no usar productos abrasivos
Seguridad	No obstruir las rejillas de ventilación; evitar la humedad; fijar firmemente al suelo/pared
Pilas del mando a distancia	2 pilas AA (R6) – no incluidas

Preguntas frecuentes - HT-SF470 SONY

¿Cómo puedo conectar mi barra de sonido SONY HT-SF470 a un televisor?

Utilice un cable HDMI para conectar la salida HDMI OUT del amplificador-sintonizador a la entrada HDMI ARC del televisor. Si el televisor no admite ARC, conecte un cable óptico digital desde la toma TV OPT IN del amplificador-sintonizador a la salida óptica del televisor. Asegúrese de activar la función Control por HDMI en ambos dispositivos para usar las funciones BRAVIA Sync.

¿Por qué no hay sonido de los altavoces?

Verifique que el amplificador-sintonizador esté encendido y que el volumen no esté al mínimo. Presione el botón MUTING del mando a distancia para desactivar el silencio. Asegúrese de que la fuente de entrada seleccionada coincida con el dispositivo utilizado (BD, DVD, TV, etc.). Verifique también que los altavoces estén correctamente conectados a los terminales SPEAKERS.

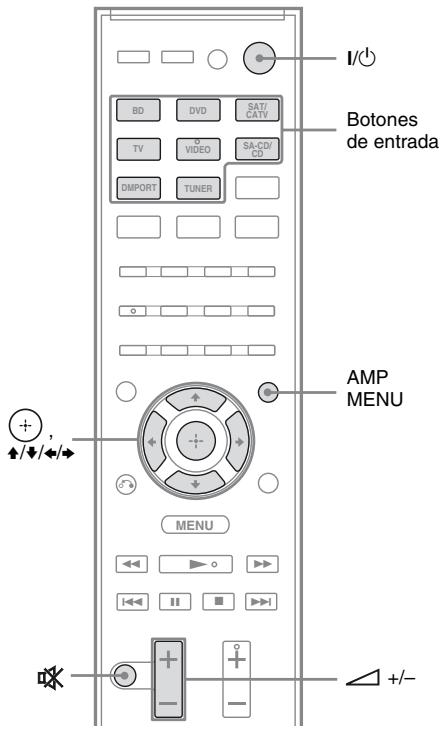

¿Cómo ajustar la calibración automática de los altavoces?

Coloque el micrófono optimizador incluido en su posición de escucha (altura de los oídos). Conéctelo a la toma AUTO CAL MIC en la parte frontal del amplificador-sintonizador. Presione AMP MENU, seleccione A. CAL MENU, luego A. CAL START. El sistema emitirá tonos de prueba durante unos 30 segundos. Una vez finalizada la medición, elija SAVE EXIT para guardar los ajustes.

El sonido del televisor no sale por los altavoces de la barra de sonido. ¿Qué hacer?

Si su televisor es compatible con ARC, asegúrese de que la función Audio Return Channel esté activada en el menú SET HDMI del amplificador-sintonizador (configure ARC en ARC ON). Verifique también que la función Control de sonido del sistema esté activada en la configuración del televisor. Si usa una conexión óptica, seleccione la entrada TV en el amplificador-sintonizador y reduzca el volumen del televisor.

¿Cómo puedo escuchar la radio FM/AM?

Asegúrese de que las antenas FM y AM incluidas estén correctamente conectadas. Presione TUNER para seleccionar la banda FM o AM. Use TUNING +/– para buscar automáticamente las emisoras, o presione D.TUNING e introduzca la frecuencia con los botones numéricos. Para memorizar una emisora, presione MEMORY y elija un número de presintonía.

¿Por qué el subwoofer no produce ningún sonido?

Verifique que el subwoofer esté bien conectado al terminal SUBWOOFER del amplificador-sintonizador (conector violeta). Asegúrese de que el cable de altavoz esté insertado correctamente en ambos lados. En los ajustes del menú SP SETUP, verifique que SW (Subwoofer) esté configurado en YES. Si el problema persiste, ejecute nuevamente la Auto Calibration.

¿Cómo usar la función S-AIR para transmitir el sonido a otra habitación?

Primero debe instalar un transmisor S-AIR (no incluido) en la ranura S-AIR en la parte posterior del amplificador-sintonizador. Luego, coloque un dispositivo secundario S-AIR (como un amplificador surround) en la otra habitación. Empareje ambos dispositivos siguiendo las instrucciones del manual (página 53-56). Seleccione la fuente de audio deseada en el amplificador-sintonizador principal para escuchar en la otra habitación.

El mando a distancia ya no funciona. ¿Qué debo verificar?

Dirija el mando a distancia hacia el sensor del amplificador-sintonizador y retire cualquier obstáculo. Si las pilas están bajas, reemplace las dos pilas AA (R6) por unas nuevas, respetando las polaridades. Verifique que el mando a distancia no esté en modo TV u otro; presione un botón de entrada (BD, DVD, etc.) para volver al modo amplificador-sintonizador. Si el problema persiste, restablezca las asignaciones de botones (página 61).

¿Cómo puedo restablecer el amplificador-sintonizador a los ajustes de fábrica?

Encienda el amplificador-sintonizador presionando el botón I/1. Mantenga presionado ese botón durante unos 5 segundos hasta que la pantalla indique 'CLEARED'. Todos los ajustes personalizados (calibración, presintonías de radio, etc.) se borrarán. Luego deberá realizar la configuración inicial nuevamente.

¿Qué hacer si el indicador POWER/ACTIVE STANDBY parpadea?

Este parpadeo indica la activación del modo de protección. Apague el amplificador-sintonizador, desconecte el cable de alimentación de red y verifique que no haya cortocircuitos en los cables de altavoz u otras conexiones. Espere unos minutos, vuelva a conectar el cable y encienda el dispositivo nuevamente. Si el problema persiste, contacte con un servicio postventa de Sony.

MANUAL DE USUARIO HT-SF470 SONY

Manual de instrucciones ES

HT-SF470

HT-SS370

ADVERTENCIA

Nombre del producto:

Sistema de cine para el hogar

Modelo: HT-SF470/HT-SS370

POR FAVOR LEA DETALLADAMENTE ESTE

MANUAL DE INSTRUCCIONES ANTES DE

CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO

PODRÍA ANULAR LA GARANTÍA.

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.

Para reducir el riesgo de incendios, no cubra las aberturas de ventilación del aparato con periódicos, manteles, cortinas, etc. No coloque fuentes de llamas al descubierto, como velas encendidas, sobre el aparato.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a goteos o salpicaduras, ni coloque recipientes con líquidos, como jarrones, encima de este.

Puesto que el enchufe principal se usa para desconectar la unidad de la corriente, conecte la unidad a una toma de corriente de CA de fácil acceso. En caso de observar un funcionamiento anómalo de la unidad, desconecte inmediatamente el enchufe principal de la toma de corriente de CA.

No exponga pilas o aparatos con pilas instaladas a fuentes de calor excesivo, como la luz solar directa, el fuego o similares.

Aunque haya apagado la unidad, esta continúa recibiendo suministro eléctrico cuando está conectada a la toma de corriente de CA.

Para evitar posibles daños, este aparato se debe fijar firmemente al suelo o a la pared de acuerdo con las instrucciones de instalación.

Para los pacientes en Europa

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el producto o en su embalaje indica que este producto no debe ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal.

En algunas baterías este símbolo puede utilizarse en combinación con el símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo.

Al asegurarse de que estas baterías se desechan correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales.

En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos, sea necesaria una conexión permanente con la batería incorporada, esta batería solo debe ser reemplazada por personal técnico cualificado.

Para asegurar que la batería será tratada correctamente, entrega el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Para las baterías, vea la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado.

Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Aviso para los clientes: esta información solo se aplica al equipo que se comercializa en países que aplican las directivas de la UE.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Acerca de este manual

• Las instrucciones que se incluyen en este manual son para los modelos HT-SF470 y HT-SS370. En este manual se emplea el número de área SP1 con fines representativos, a menos que se especifique lo contrario. Cualquier diferencia en el funcionamiento se indica claramente en el texto, por ejemplo, "Modelos de número de área SP1 solamente".
• En las instrucciones de este manual se describen los controles del mando a distancia suministrado. También puede utilizar los controles del receptor si tienen el mismo nombre o un nombre similar a los del mando a distancia.

Acerca de los indicadores de área

El número de área del receptor que ha adquirido se muestra en la parte superior izquierda del panel posterior (véase la siguiente ilustración).

Cualquier diferencia en el funcionamiento, según el número de área, se indica claramente en el texto; por ejemplo, "Modelos de número de área AA solamente".

Información sobre derechos de autor

Este receptor incorpora Dolby Digital y Pro Logic Surround y el sistema DTS * Digital Surround.

• Fabricado bajo licencia de Dolby Laboratories. Dolby, Pro Logic y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. ** Fabricado con licencia bajo las patentes estadounidenses: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 y otras patentes estadounidenses e internacionales emitidas y pendientes. DTS y DTS Digital Surround son marcas comerciales registradas y los logotipos DTS y el símbolo son marcas comerciales de DTS, Inc. © 1996-2008 DTS, Inc. Todos los derechos reservados.

Este receptor incorpora la Tecnología High-Definition Multimedia Interface (HDMI™). HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en los Estados Unidos y en otros países.

"x.v.Color" y el logotipo de "x.v.Color" son marcas comerciales de Sony Corporation.

"BRAVIA" es una marca comercial de Sony Corporation.

"PlayStation" es una marca comercial registrada de Sony Computer Entertainment Inc.

"S-AIR" y su logotipo son marcas comerciales de Sony Corporation.

Índice

Desembalaje 7 Descripción y localización de las piezas...... 9

Procedimientos iniciales

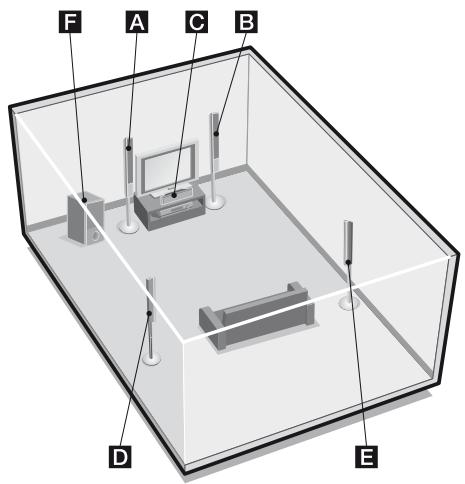

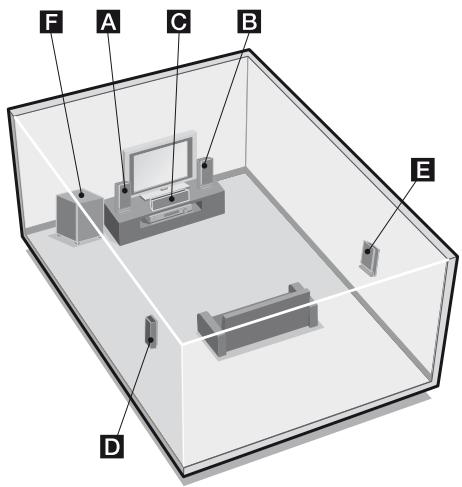

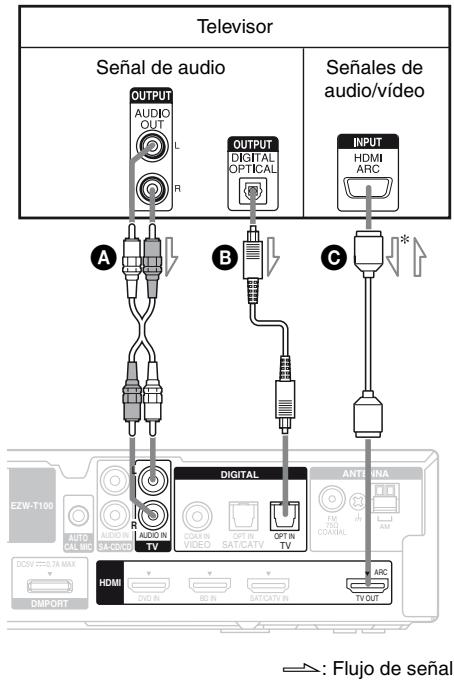

1: Instalación de los altavoces. 17 2: Conexión de los altavoces 20 3: Conexión del televisor 21 4: Conexión de componentes de audio/vídeo 22 5: Conexión de las antenas 26 6: Preparación del receptor 27 7: Calibración de los ajustes de altavoz adecuados automáticamente (AUTO CALIBRATION) 28

Reproducción

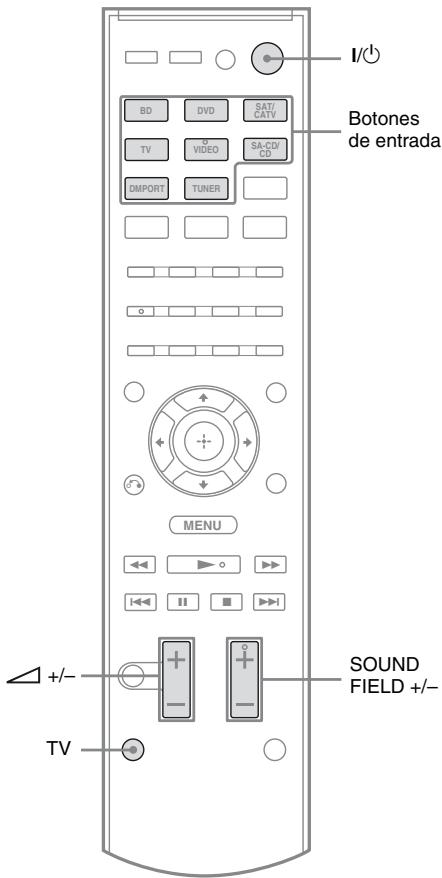

Selección de un componente 32 Escucha de sonido e imágenes de los componentes conectados al receptor.....33

Para disfrutar de sonido envolvente

Selección del camino de sonido 36

Utilización del sonido a bajo nivel de volumen (NIGHT MODE) 38

Operaciones del sintonizador

Escucha de la radio FM/AM 38

Presintonización de emisoras de radio.....40

Utilización del sistema Radio Data System (RDS) 42

(Modelos deIELDodeaCELSolamente)

Características de "BRAVIA" Sync

¿Qué es "BRAVIA" Sync? 43 Preparación para la función “BRAVIA” Sync. 43 Reproducción de componentes mediante operaciones de una pulsación (Reproducción mediante una pulsación) 45 Audición del sonido del televisor a través de los altavoces conectados al receptor (Control de audio del sistema). 45 Apagado del receptor con el televisor (Apagado del sistema) 47 Uso de la referencia de ahorro de energía (Transferencia HDMI) 48 Audición del sonido del televisor a través de una conexión HDMI (Canal de retorno de audio) 49 Audición de un camino de sonido óptimo para la escena seleccionada (Selección de escena) 50 Audición de películas con campo de sonido óptimo (Modo Teatro) 50

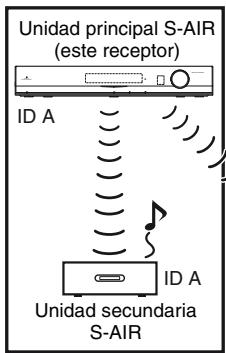

Operaciones del producto S-AIR

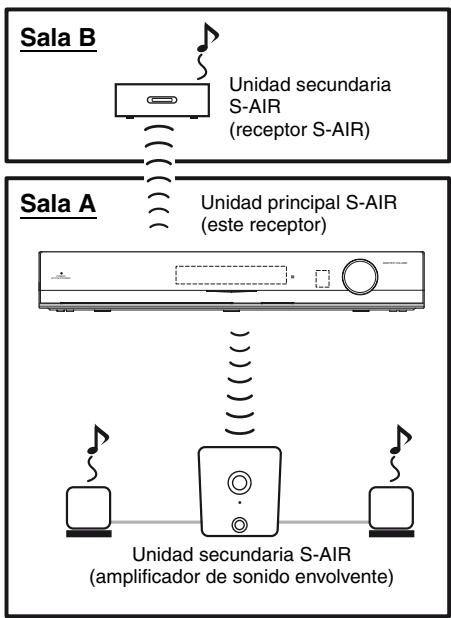

Acerca de los productos S-AIR 51 Configuración de un producto S-AIR......52 Audición del sonido del sistema en otra sala. 57 Estabilización de la recepción S-AIR......58 Cambio de canal para mejorar la transmisión del sonido .59 Utilización del receptor S-AIR con la unidad principal S-AIR en modo de espera......60

Configuración avanzada

Modificación de las asignaciones de los botones de entrada. 61

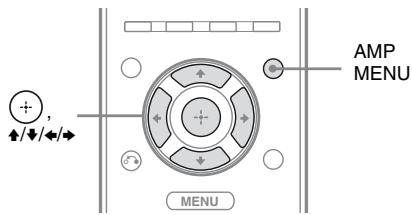

Configuración y ajustes mediante el menú del amplificador. 63

Información adicional

Glosario 69

Precauciones 71

Solución de problemas 73

Especificaciones 79

Índice ............Cubierta posterior

Desembalaje

Asegúrese de que su paquete incluye los siguientes elementos.

HT-SF470 solamente

• Receptor (STR-KS470) (1)

• Altavoces frontales (SS-MSP37F) (2)

• Altavoz central (SS-CNP37) (1)

• Altavoces de sonido envolvente (SS-SRP37F) (2)

• Altavoz de graves (SS-WP37) (1)

• Cables de altavoz (5, Rojo/ Blanco/Gris/Azul/Verde)

• Almohadillas para las patas (4 grandes, 4 pequeñas)

• Bases (2 grandes, 2 pequeñas)

• Barras de apoyo (2 largas, 2 cortas)

• Cubiertas para las barras de apoyo (4)

• Soportes (4)

• Tornillos (grandes) (8)

Tornillos (pequeños) (12)

• Antena cerrada de AM (1)

• Antena monofilar de FM (1)

• Pilas R6 (tamaño AA) (2)

• Micrófono optimizador (ECM-AC2) (1)

• Mando a distancia (RM-AAU074) (1)

• Manual de instrucciones (este manual)
• Guía de instalación

HT-SS370 solamente

• Receptor (STR-KS370) (1)

• Altavoces frontales/de sonido envolvente (SS-TSB101) (4)

• Altavoz central (SS-CTB101) (1)

• Altavoz de graves (SS-WSB101) (1)

• Cables de altavoz (5, Rojo/Blanco/Gris/Azul/Verde)

• Antena cerrada de AM (1)

• Antena monofilar de FM (1)

• Pilas R6 (tamaño AA) (2)

• Micrófono optimizador (ECM-AC2) (1)

• Mando a distancia (RM-AAU074) (1)

• Manual de instrucciones (este manual)
• Guía de instalación

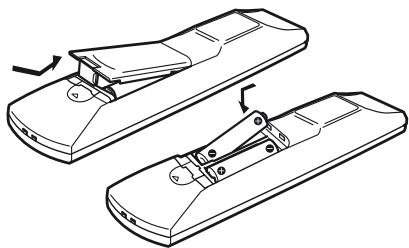

Inserción de las pilas en el mando a distancia

Inserte dos pilas R6 (tamaño AA) en el mando a distancia RM-AAU074.

Observe la polaridad correcta al instalar las pilas.

Notas

• No deje el mando a distancia en lugares extremadamente calurosos o húmedos.
• No utilice pilas nuevas junto con pilas usadas.
• No mezcle pilas de manganeso con otros tipos de pilas.
• No exponga el sensor del mando a distancia a la luz solar directa ni a componentes de iluminación, ya que podría ocasionar un fallo de funcionamiento.
• Si no va a utilizar el mando a distancia durante un periodo de tiempo prolongado, extraiga las pilas para evitar que se produzcan daños derivados de fugas y corrosión del líquido que contienen.
• Cuando sustituya las baterías, podrían restablecerse los ajustes iniciales de los botones del mando a distancia. En tal caso, vuelva a asignar los botones (página 61).
• Cuando el receptor ya no pueda controlarse con el mando a distancia, sustituya todas las pilas por unas nuevas.

Descripción y localización de las piezas

Receptor

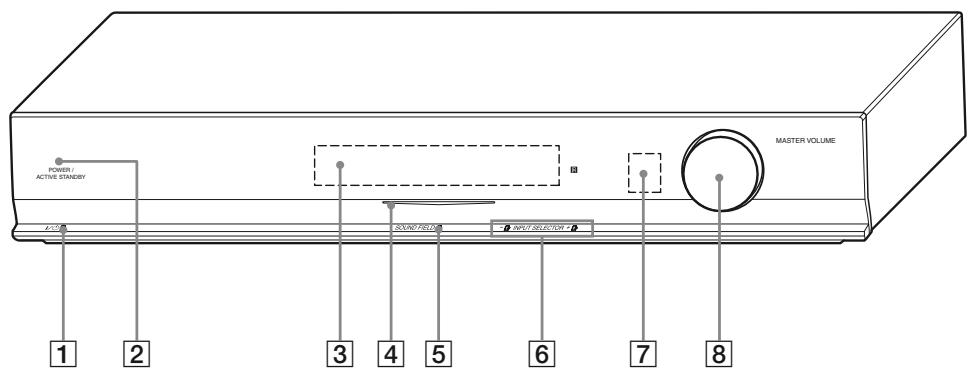

Vista frontal

Nombre	Función
1 I/() (encendido/en espera)	Encienda o apaga el receptor (pagina 27, 34, 62).
2 Indicador POWER/ ACTIVE STANDBY	Se ilumina de la formaCEE: Verde: El receptor está encendido. Ámbar: El receptor está en el modo de espera, y Control por HDMI o el modo de espera de S-AIR está activados. Se apaga cuando el receptor está en el modo de espera y Control por HDMI y el modo de espera de S-AIR está desactivados. Si Control por HDMI está activado, “PASS THRU” está establishido en “THRU AUTO” y no se detectan senales, el indicator también se apaga. NotasSi el indicator POWER/ ACTIVE STANDBY parpadea, consulte la párgina 79.
3 Pantalla	Muestra el estado actual del componente selectionado o una lista de los elementos que se pueda selectionar (pagina 10).

Nombre	Función
4 Indicador blanco	Se ilumina cuando el receptor está encendido y DSPL está activado en la funciona DISPLAY (頁agonal 67). Se ilumina cuando el receptor está en modo de espera o DSPL está desactivado en la funciona DISPLAY.
5 SOUND FIELD	Selección el campo de sonido (頁agonal 36).
6 INPUT SELECTOR +/-	Selección la fuente de entrada (頁agonal 32, 34, 35, 39, 40, 41).
7 Sensor del mando a distancia	Recibe las senales procedentes del mando a distancia.
8 MASTER VOLUME	Ajusta el nivel de volumen de todos los altavoces al mismo tiempo (頁agonal 33, 35, 73).

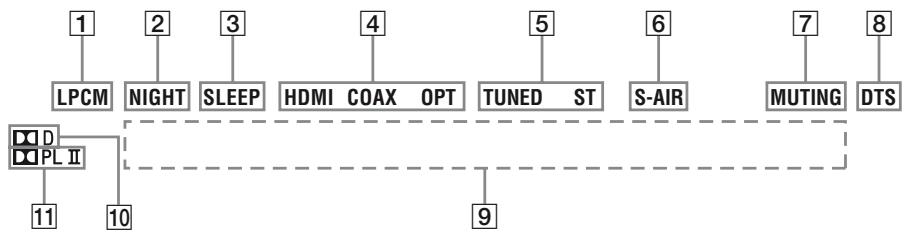

Acerca de los indicadores de la pantalla

Nombre	Función
1 LPCM	Se ilumina cuando se reciben señales PCM lineal (Pulse Code Modulation, Modulación por codificación de impulsos).
2 NIGHT	Se ilumina cuando está activada la función Modo nocturno (páginas 38).
3 SLEEP	Se ilumina cuando el temporizador para desconexión está activado (páginas 67).
4 Indicadores de entrada	Se enciende cuando se recibebral digital.
HDMI	Labral digital se recibe a través de la toma HDMI IN.
COAX	Labral digital se recibe a través de la toma COAX IN.
OPT	Labral digital se recibe a través de la toma OPT IN.
5 Indicadores de sintonización	Se encienden para indicar el estado actual de la emisión de radio (páginas 38).
TUNED	Cuando recibe una emisión de radio.
ST	Cuando una emisión emite en modo estéreo.
6 S-AIR	Se ilumina cuando está connectado el transmisor S-AIR (no suministrado).
7 MUTING	Se ilumina cuando estáactivada lamerican de silenciamiento.
8 DTS	Se ilumina cuando el receptor decodifica señales DTS. Notadurante la reproducción de discos con formatting DTS,asegúrese de que ha realizado las conexiones digitales.

Nombre	Función
9Área de visualización de mensajes	Muestra el nivel de volumen, la fuente de entrada selectionada, la seals al entrada de audio, etc.
10D	Se enciende cuando el receptor decodifica señales Dolby Digital. Notadurante la reproduccion de discos con formatting Dolby Digital, asegúrese de que ha realizado las conexiones digitales.
11Indicadores Dolby Pro Logic	Se ilumina el indicator respectivo cuando el receptor aplicá el procesamento Dolby Pro Logic a las señales de 2 canales para emitir las señales de los canales central y de sonido envolvente.
PLPLII	Dolby Pro Logic Dolby Pro Logic II

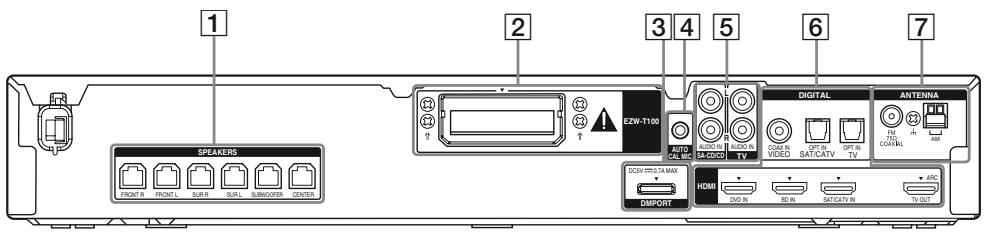

Panel posterior

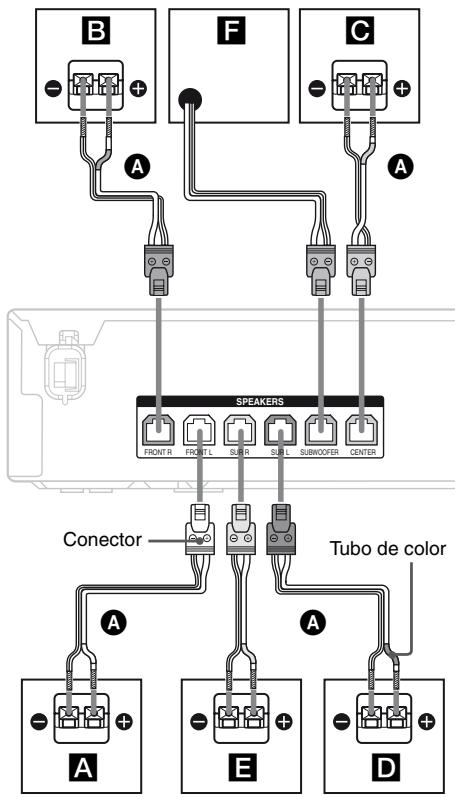

1 Sección SPEAKERS

Permite conectar los altavoces y el altavoz de graves suministrados (página 20).

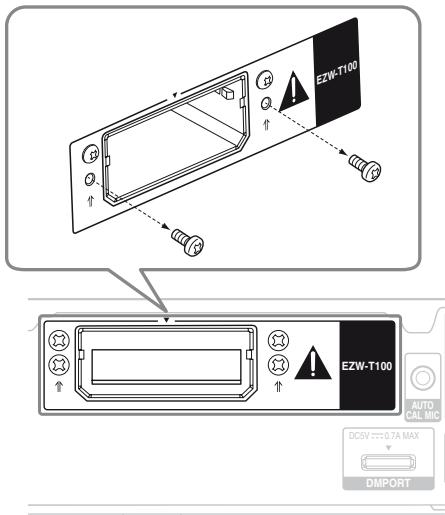

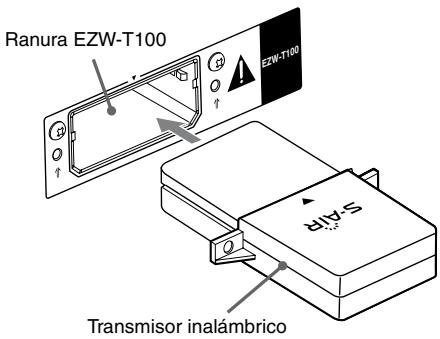

S-AIR

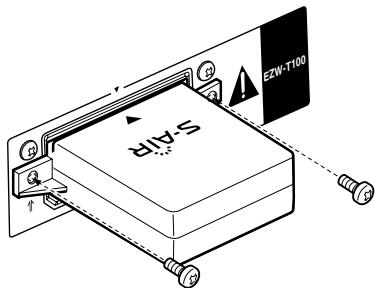

Ranura EZW-T100

Permite conectar un transmisor inalámbrico (no suministrado) (página 52).

3 DMPORT

Toma DMPORT

Permite conectar un adaptador DIGITAL MEDIA PORT (página 22).

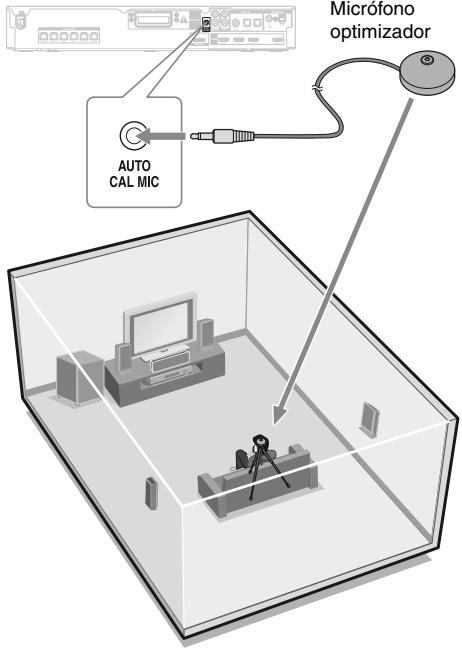

4 AUTO CALIBRATION

Toma AUTO CAL MIC. Permite realizar la conexión con el micrófono optimizador suministrado para ejecutar la referencia de calibración automática (página 29).

5 Sección AUDIO INPUT

Blanco (L-izquierdo)

Tomas AUDIO IN

Rojo (R-derecho)

Permiten conectar un reproductor de Super Audio CD, un lector de CD, etc. (página 21, 22).

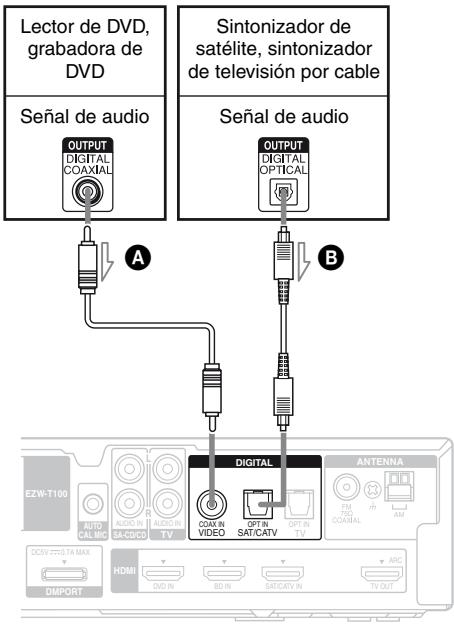

6 Sección DIGITAL INPUT/OUTPUT

Toma COAX IN	Permitte conectar un sintonizador de satélite, etc. (pagina 25).
Tomas OPT IN

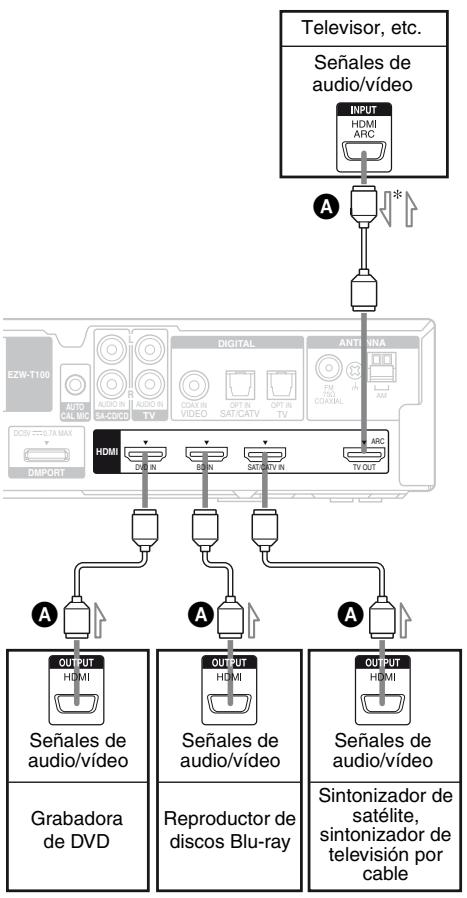

Tomas HDMI IN/OUT	Permiten conectar un lector de DVD, un sintonizador de satélite o un reproductor de discs Blu-ray. LaImagen se emite a problemas de un television o projector cuando que el sonido pueda emitirse desde el television o/y desde los altavoces conectados a este receptor (pagina 23).

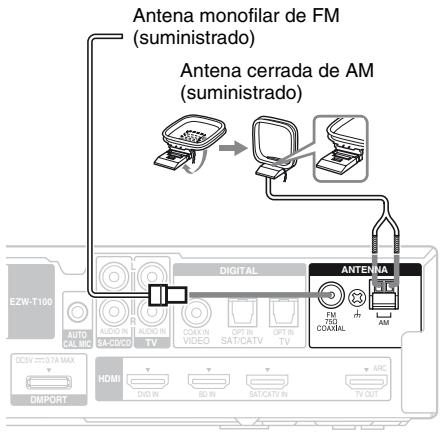

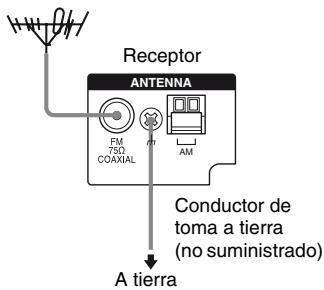

7 Sección ANTENNA

Toma FM ANTENNA

Permite conectar la antena monofilar de FM suministrada (página 26).

Terminales AM ANTENNA

Permiten conectar la antena cerrada de AM suministrada (página 26).

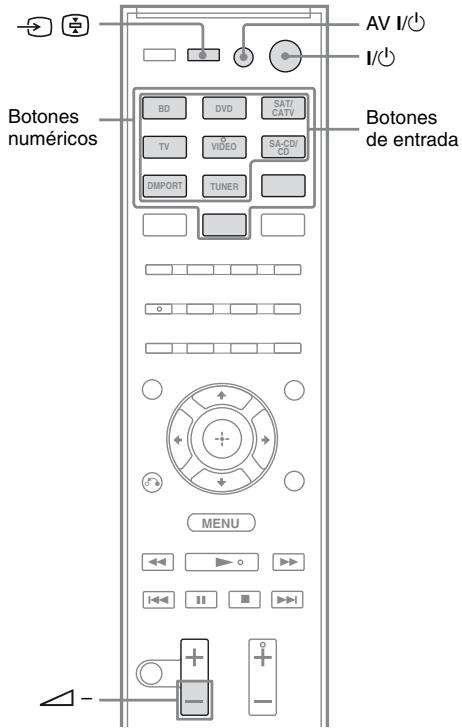

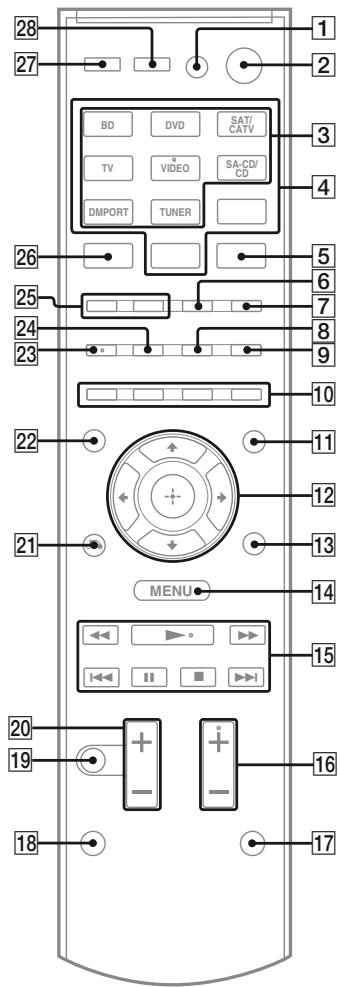

Mando a distancia

Es posible usar el mando a distancia suministrado RM-AAU074 para controlar el receptor y los componentes de audio/vídeo Sony que el mando a distancia tiene asignados para controlar (página 61).

RM-AAU074

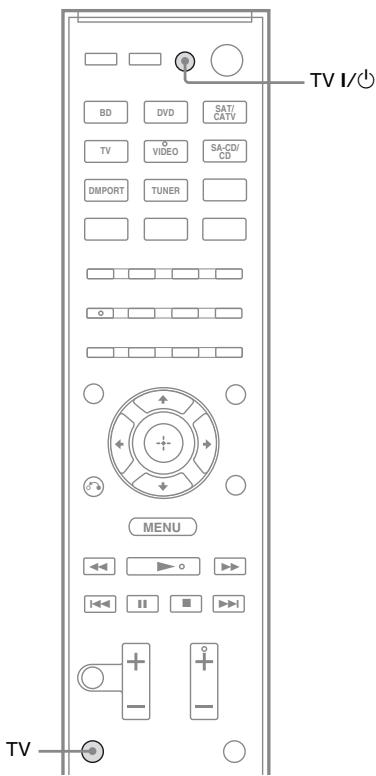

Notas acerca de la utilización de los botones SHIFT (17) y TV (18)

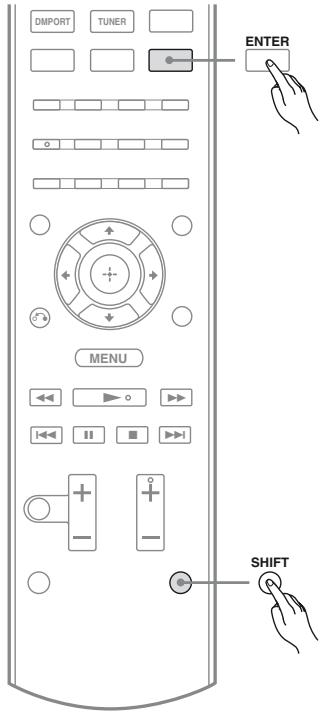

Botón SHIFT (17)

Mantenga pulsado el botón SHIFT (17) y, a continuación, pulse el botón con la impresión rosa que desea utilizar.

Ejemplo: mantenga pulsado SHIFT (17) y, a continuación, pulse ENTER (5).

Botón TV (18)

Mantenga pulsado el botón TV (18) y, a continuación, pulse el botón con la impresión amarilla para controlar el televisor.

Ejemplo: mantenga pulsado el botón TV (18) y, a continuación, pulse PROG+ (16).

Operaciones básicas

Botón del mando a distancia		Función
2	I/ (encendido/en ella)	Enciende o apaga el receptor. Para apagar todos los componentes Sony, pulse I/ y AV I/ al misismo tiempo (SYSTEM STANDBY).
3	Botones de entrada (VIDEO*)	Selección el componente que desea utilizar. Los botones se encontrarán inicialement asignados para controlar los componentes de Sony. PuedeEAR las asignaciones de botón siguiendo los pasos que aparecen en “Modificación de las asignaciones de los botones de entrada” en la página 61.

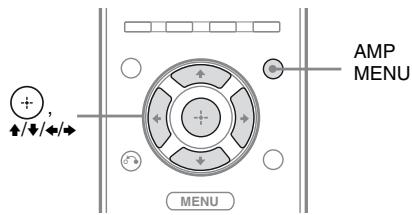

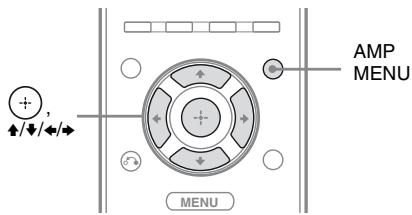

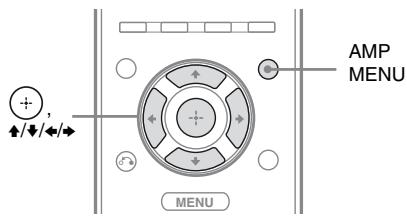

11	AMP MENU	Muestra el menu del receptor.
12	+, ↑/↓/←/→	Pulse ↑, ↓, ← o ← para selectionar los elementos deerrated. A continuación, pulse ⊙ para introducir la selección.
16	SOUND FIELD +/-	Selección un campo de sonido.
19	(Blancillium)	Activa la función de silenciamiento. Pulse de nuevo para restablecer el sonido.
20	+/-	Ajusta el nivel de volumen de todos los altavasces al misismo tiempo.

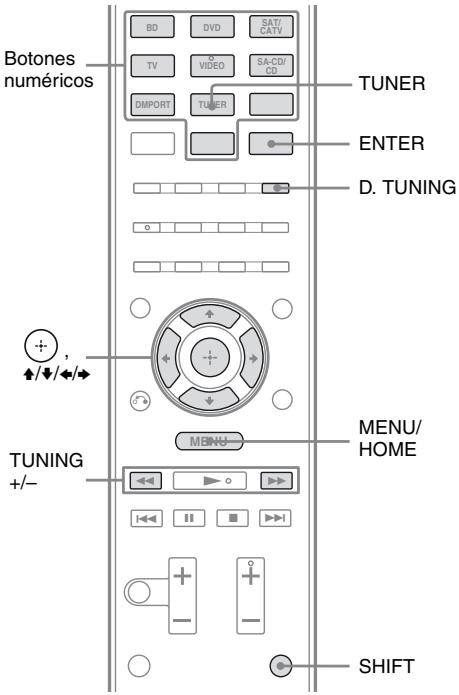

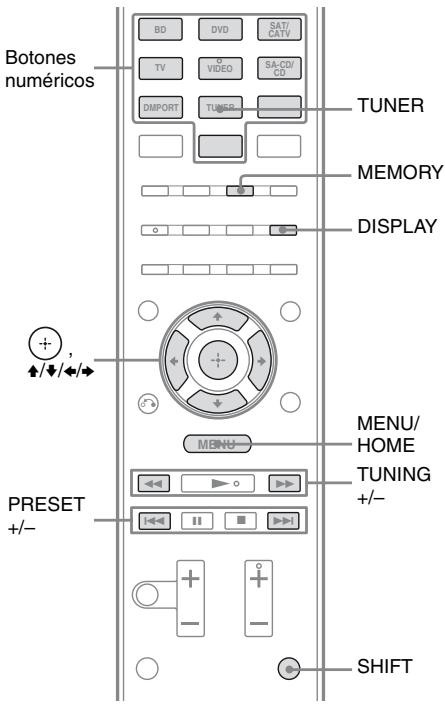

Operaciones del sintonizador

Botón del mando a distancia		Función
4	Botones numéricos (número 5*)	Mantenga pulsado el botón SHIFT (17) y, a continuación, pulse los botones numéricos (4) para memorizar emisoras o sintonizar emisoras para presintonizarlas.
5	ENTER	Mantenga pulsado SHIFT (17) y, a continuación, pulse ENTER (5) para acceder a la selección.
6	MEMORY	Guarda una emisión.
7	D.TUNING	Accede al modo de sintonización directa.
9	DISPLAY	Muestra información durante la funciona TUNER.
12	+, ↑/↓/←/→	Selección un elemento deCTL y accede a la selección.
14	MENU/HOME	Muestra elCTL del sintonizador.
15	PRESENT +/-	Selección una emisión presintonizada.
	TUNING +/-	Busca una emisión.

Operaciones DMPORT

Botón del mando a distancia		Función
15	↓/→	Omite la pista.
	←/→	Avance o rebobinado=rápido.
	■(reproducción)/■(pausa, pulsar de nuevo para reanudar la reproducción normal)/■(detener)	Botones del modo de reproducción.

Para controlar el componente

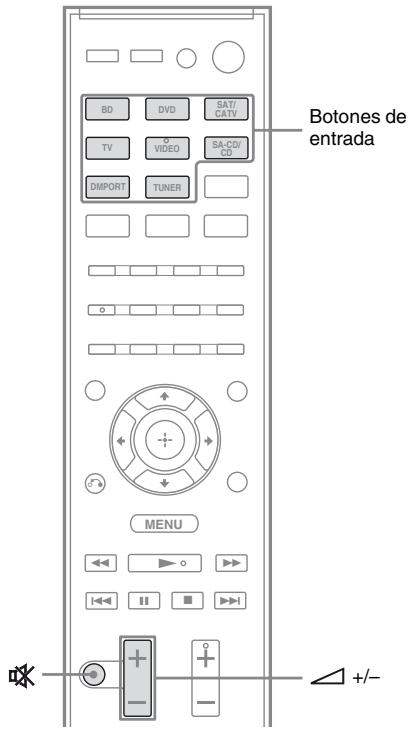

1 Pulse uno de los botones de entrada (TV, BD, DVD o SAT/CATV) (3) para seleccionar el componente que desea controlar.

Podrá controlar el componente asignado al botón de entrada seleccionado.

2 Consultando la tabla resumen, pulse el botón correspondiente a la operación.

Operaciones comunes

Botón del mando a distancia		Función
1 TV I/AV I/ (encendido/en española)		Enciende o apaga el television o componentes de audio/vídeo de Sony a los que está asignado el mando a distancia (págrina 61). Pulse I/TV I/AV I/ al tiempo tiempo para asignar el receptor y otros componentes a los que esté asignado el mando a distancia (SYSTEM STANDBY).
4 Botones numéricos (número 5*)		Mantenga pulsado el botón SHIFT (17) y, a continuación, pulse los botones numéricos (4) para selecciónar los canales y las pistas directamente.
5 ENTER		Mantenga pulsado SHIFT (17) y, a continuación, pulse ENTER (5) para acceder a la selección.
10 Botones de color		Muestran una guía de funciona bajo en la pantalla del television cuando los botones de color están disponibles. Siga la guía de funciona para realizar la operation selectionada.
12 + , ↓/↓/←/→		Selección un elemento de menú y accede a la selección.

Para controlar el televisor

Mantenga pulsado el botón TV (amarillo) (18) y, a continuación, pulse el botón con la impresión amarilla para controlar el televisor.

Botón del mando a distancia		Función
4	Botones numéricos (númo 5*)	Selección el canal. Pulse ENTER (5) para Cambiar los canales de forma inmediata.
5	(Canal anterior)	Regresa al canal visualizo anteriorsmente (durante más de cincosegundos).
9	DISPLAY	- Muestra información del television en la pantalla del本身就是. (Muestra información tal como el número de canal actual, etc.) - Pulse AMP MENU (11) y, a continuación, pulse DISPLAY (9) para visualizar la información de flujo de entrada del television al conectarlo agravés de la toma TV OPT IN.
	(+)/? (Mostrar información/ Texto)	En el modo digital: Muestra información breve sobre el programa visualizzato. En el modo analógico: Muestra información como el número de canal o el formato de la pantalla. En el modo de texto: Muestra información oculta (como las respuestas de un cuestionario).
13	TOOLS/OPTIONS	Le permitte acceder a las diversas OPCIONes de visualización, y modifier o realizar ajustes en función de la fuente y el formatting de la pantalla.
14	MENU/HOME	Le permitte selecciónar canales o fuentes de entrada, y modifier la configuración del television.
16	PROG +*/-	En el modo TV: Seleección el canal singular (+) o anterior (-). En el modo de texto: Seleección la páginasigniente (E) o anterior(5V).
19	(Silenciamiento)	Activa la funciona de silenciamiento.
20	+/-	Ajusta el nivel de volumen.
21	RETURN/EXIT	Vuelve a la pantalla anterior de cualquier.), no要进一步.
22	(Guía)	Muestra la guía/,¿asdas ve canales analógicos o digitales.
23	* (Audio)	Seleección el sonido precedente del altovoz para una emisión estéreo o bilingüe.
25	DIGITAL	Cambia al modo digital.
	ANALOG	Cambia al modo analógico.
26	(Texto)	Muestra el teletexto.
27	THEATRE	Establece de forma automática la configuración de imagen optima para verpelículas al conectar un television Sony compatible con la funciona del botónTHEATRE. Del misomodo, el audio cambiaautomátamente a la calidad de audio del receptor cuandoconecta el television y el receptor por medio de unaconexión HDMI y estáactivada la funciona Control por HDMI.
28	/(Seleección deentraderetener texto)	En el modo TV: Seleecciónal ), en el ), En el ), En el), Retiene la ),actual.

Para controlar el lector o grabadora de DVD, el reproductor de discos o grabadora de discos Blu-ray

Botón del mando a distancia		Función
8	(Ángulo)	Cambia athersángulos de visualización cuando el disco Blu-ray o el DVD incluye various ángulos.
9	DISPLAY	- Muestra la información de reproducción. - Pulse AMP MENU (11) y, a continuación, pulse DISPLAY (9) para visualizar la información de flujo de entrada del disco Blu-ray o DVD.
13	TOOLS/OPTIONS	Le permite acceder a las diversas OPCIONes de visualización, y modifier o realizar ajustes en función de la fuente y el formato de la pantalla.
14	MENU/HOME	Muestra el menú.
15	I	Omite un capítulo.
	▶I	Avanza hasta el suiviente capítulo disponible.
	< / >	Avanza o rebobina=rapidamente el disco cuando se pulsa durante la reproducción.
	▶* (reproducción)/II (pausa, pulsar de nuevo para reanudar la reproducción normal)/■ (detener)	Botones del modo de reproducción.
21	RETURN/EXIT	Vuelve a la pantalla anterior de cualquier menúmostatado.
22	(Guía)	Muestra la guía@msteadas ve canales analógicos o digitales.
23	○D* (Audio)	Seleección el sonido procedente del altovoz para una emisión estéreo o bilingüe.
24	(Subítulos)	Selección el idioma de los subítulos cuando un disco Blu-ray o DVD incluye subítulos en various idiomas.
25	TOP MENU	Muestra el menu principal o el menu del disco.
	POP UP/MENU
26	CLEAR	Corrige un error al pulsar un botón número incorrecto.

Para controlar el HDD/DVD COMBO

Botón del mando a distancia		Función
14	MENU/HOME	Muestra el menú.
15	↓/→I	Especialica el capítulo o pista anterior osuma.
	←/→	Avanza o rebobina=rápidamente el disco cuando se pulsa durante la reproducción.
	* (reproducción)/(pausa, pulsar de nuevo para reanudar la reproducción normal)/(detener)	Botones del modo de reproducción.
25	TOP MENU	Muestra el menú principal o el menú del disco.
	POP UP/MENU

Para controlar el SAT/CATV

Botón del mando a distancia	Función
DISPLAY	- Muestra la información durante la función SAT/ CATV. -Pulse AMP MENU (11) y, a continuación, pulse DISPLAY (9) para visualizar la información de flujo de entrada del sintonizador de satélite o el sintonizador de television por cable.

14 MENU/HOME Muestra el menú. 22 (Guía) Muestra el menú de guía.

• Estos botones (número 5/VIDEO, 📁, PROG +/SOUND FIELD +/EΔ) cuentan con puntos táctiles. Utilícelos como referencia cuando use el receptor.

Notas

• Es posible que las funciones que se explican en este apartado no se encuentren disponibles en determinados modelos.
• La explicación anterior se ofrece únicamente a modo de ejemplo. Por lo tanto, en dirección del componente, la operación anterior podría no estar disponible o podría funcionar de un modo diferente al descrito.

De ser así, utilice el mando a distancia suministrado con el componente.

1: Instalación de los altavoces

Este receptor le permite utilizar un sistema de altavoces de 5.1 canales. Para disfrutar plenamente de sonido envolvente multicanal similar al de las salas de cine, asegúrese de conectar todos los altavoces (dos altavoces frontales, un altavoz central y dos altavoces de sonido envolvente) y un altavoz de graves (5.1 canales).

Podrá colocar sus altavoces tal y como se muestra a continuación.

A Altavoz frontal (izquierdo) B Altavoz frontal (derecho) C Altavoz central D Altavoz de sonido envolvente (izquierdo) E Altavoz de sonido envolvente (derecho) F Altavoz de graves

HT-SF470 solamente

HT-SS370 solamente

Notas

• Asegúrese de usar los altavoces suministrados.
• En lo que respecta al modelo HT-SF470, no se apoye en el altavoz, ya que podría caerse.

Observaciones

• El ángulo A debe ser el mismo.

• Debido a que el altavoz de graves no emite señales altamente direccionales, puede colocarlo en la posición que más le convenga.

Instalación de los altavoces en una superficie plana

HT-SF470 solamente

Antes de instalar el altavoz central y el altavoz de graves, asegúrese de colocar las almohadillas para las patas suministradas, para evitar la vibración o el movimiento, tal y como se muestra en la ilustración que aparece a continuación.

Nota

Coloque las almohadillas para las patas pequeñas en el altavoz central, y las almohadillas para las patas grandes en el altavoz de graves.

Instalación de los altavoces en el soporte de altavoz

Se recomienda que, para encontrar una mayor flexibilidad a la hora de colocar los altavoces, utilice el soporte de altavoz tal y como se indica a continuación.

Modelo	Soporte de altovoz
HT-SF470	Suministrado. Para Obtener más información, consulte la Guía de instalación<rápida suministrado.
HT-SS370	Soporte de altovoz WS-FV11 o WS-FV10D optional (disponible únicamente en determinados País).Para Obtener más información, consulte el manual de instrucciones suministrado con el soporte de altovoz.

Instalación de los altavoces en la pared

Puede instalar los altavoces en la pared.

1 Prepare tornillos (no suministrados) adecuados para el gancho que se encuentra en la parte trasera de cada uno de los altavoces. Consulte las ilustraciones que aparecen a continuación.

Enganche la parte trasera del altavoz

2 Fije los tornillos a la pared. Los tornillos deben sobresalir entre 8 mm y 10 mm.

HT-SF470 solamente Para el altavoz central

Para los altavoces frontales

Para los altavoces de sonido envolvente HT-SS370 solamente Para el altavoz central

Para los altavoces frontales y los altavoces de sonido envolvente

3 Cuelgue los altavoces de los tornillos.

Parte trasera del altavoz

Notas

• Use tornillos que resulten adecuados para el material y la fuerza de la pared. Dado que las paredes de placas de escayola son especialmente frágiles, coloque los tornillos en una viga y fíjelos a la pared. Instale los altavoces en una pared vertical y plana, donde se encuentre aplicado el refuerzo.
• Use tornillos que resulten adecuados para el material y la fuerza de la pared. Dado que las paredes de placas de escayola son especialmente frágiles, coloque los tornillos en una viga y fíjelos a la pared. Instale los altavoces en una pared vertical y plana, donde se encuentre aplicado el refuerzo.
• Acuda a una ferretería o consulte a un instalador para informarse del material de pared o los tornillos que deben utilizar.
• Sony no se responsabiliza de accidentes o daños provocados por instalaciones incorrectas, insuficiencia de fuerza de la pared o instalación de tornillos incorrecta, desastres naturales, etc.
• Para HT-SF470, si instala los altavoces en la pared, no tendría que colocar el soporte de altavoz suministrado.

2: Conexión de los altavoces

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.

A Cable de altavoz (suministrado)

A Altavoz frontal (izquierdo) Altavoz frontal (derecho) C Altavoz central D Altavoz de sonido envolvente (izquierdo) E Altavoz de sonido envolvente (derecho) F Altavoz de graves

Notas acerca de los cables de altavoz

• El conector de los cables de altavoz es del mismo color que la toma de altavoz que debe conectar. Al conectar un cable de altavoz, asegúrese de que el color del conector y de la toma del altavoz del receptor coincida:

Conector	Toma de altovoz
Rojo	FRONT R
Blanco	FRONT L
Gris	SUR R
Azul	SUR L
Púrpura	SUBWOOFER
Verde	CENTER

• Asegúrese de que los cables de altavoz coincidan con los terminales adecuados en los altavoces:
• el cable de altavoz con el tubo de color con el terminal , y el cable de altavoz sin el tubo de color con el terminal (para HT-SS370).
• el cable de altavoz que presenta una banda, al terminal ⊕, y el cable de altavoz que no presenta una banda, al terminal ⊕ (para HT-SF470).

Para conectar los altavoces correctamente

Compruebe el tipo de altavoz consultando la etiqueta de altavoz que aparece en el panel posterior de los altavoces.

Carácer en la etiqueta del altavoz		Tipo de altovoz
HT-SF470	HT-SS370
L	FRONT L	Frontal izquierdo
R	FRONT R	Frontal derechocho
-*	CENTER	Central
SL	SUR L	Sonido envolvente izquierdo
SR	SUR R	Sonido envolvente derechocho
-*	-*	Altavoz de graves

• La etiqueta de este altavoz no incluye un parámetro. Para obtener más información acerca del tipo de altavoz, consulte la página 7 (para HT-SF470) o página 8 (para HT-SS370).

3: Conexión del televisor

Es posible ver la imagen de la entrada seleccionada si conecta la toma HDMI OUT a un televisor.

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.

A Cable de audio (no suministrado) Cable digital óptico (no suministrado) Cable HDMI (no suministrado) Sony recomienda utilizar un cable HDMI autorizado o un cable HDMI de Sony.

• Cuando utilice la función Canal de retorno de audio (ARC), la señal se emitirá desde el televisor hasta el receptor.

No es necesario conectar todos los cables.

Conecte los cables de audio y video de acuerdo con las especificaciones de los componentes.

Conecte	Para
A o B	emitir el sonido del television aGMT;GMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTbGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTcGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTtGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTsGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTaGMTgMTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGACTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGCTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGATTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGOTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGITTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGPTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTG TTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTG TGTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTGTTG

Notas

• Asegúrese de encender el receptor si las señales de video y audio de un componente de reproducción se transmiten al televisor a través del receptor. A menos que el componente esté encendido, no se transmitirán señales de video ni de audio.
• Si conecta cables digitales ópticos, inserte las clavijas en línea recta hasta que encajen en su sitio.
• No doble ni ate los cables digitales ópticos.

Observación

Todas las tomas de audio digital son compatibles con las frecuencias de muestreo de 32 kHz, 44,1 kHz, 48 kHz y 96 kHz.

4: Conexión de componentes de audio/video

Cómo conectar los componentes

En esta sección se describe la conexión de los componentes a este receptor. Antes de comenzar, consulte la sección "Componente que va a conectarse", que aparece a continuación, para acceder a las páginas que describen cómo conectar los componentes de audio/video.

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA. Después de conectar todos los componentes, continúe con "5: Conexión de las antenas" (página 26).

Componente que va a conectarse

Para conectar	Consulte
Televisor	págin21
Componentes de audioReprodctor de Super Audio CD,lector de CDAdaptador DIGITAL MEDIAPORT	págin22
Componentes con toma HDMI	págin23
Componentes de videoLector de DVD, grabadora de DVDSintonizador de satélite,sintonizador de television por cable	págin25

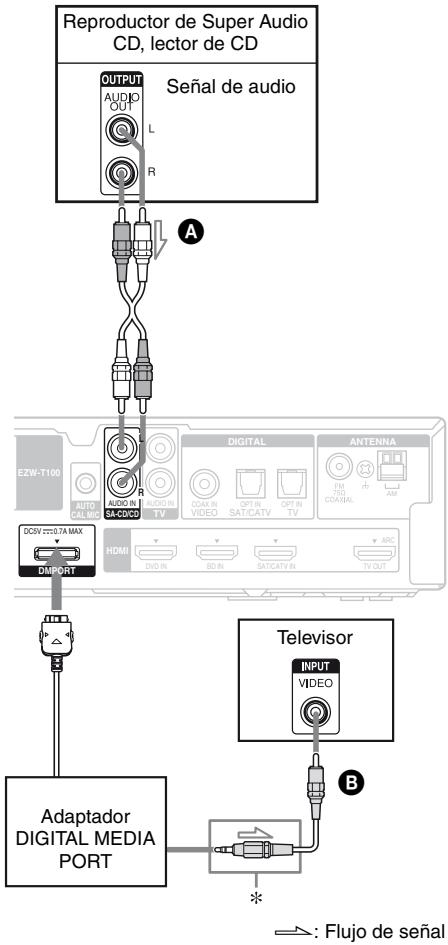

Conexión de componentes de audio

También puede ver las imágenes en la pantalla del televisor conectando la salida de video del adaptador del DIGITAL MEDIA PORT a la entrada de video del televisor. Sin embargo, dependiendo del adaptador DIGITAL MEDIA PORT, la salida de video puede no estar disponible.

A Cable de audio (no suministrado) Cable de video (no suministrado)

• El tipo de conector varía en función del adaptador DIGITAL MEDIA PORT.

Para obtener más información, consulte el manual de instrucciones suministrado con el adaptador DIGITAL MEDIA PORT.

Notas acerca de la conexión del adaptador DIGITAL MEDIA PORT

• No conecte ni desconecte el adaptador DIGITAL MEDIA PORT cuando el receptor está encendido.
• Asegúrese de realizar las conexiones DMPORT firmemente y de insertar el conector en línea recta.
• Debido a la fragilidad del conector del adaptador DIGITAL MEDIA PORT, asegúrese de manipularlo con cuidado cuando instale o traslade el receptor.
• Cuando conecte el adaptador DIGITAL MEDIA PORT, asegúrese de insertar el conector con la marca de la flecha orientada hacia la flecha de la toma DMPORT. Para extraer el adaptador DIGITAL MEDIA PORT, mantenga presionados también los laterales del conector y, a continuación, extráigalo.

Conexión de componentes con tomas HDMI

HDMI es la abreviatura de High-Definition Multimedia Interface (Interfaz multimedia de alta definición). Se trata de una interfaz que transmite señales de audio y video en formato digital.

Sony recomienda conectar los componentes al receptor mediante un cable HDMI.

Mediante la conexión de componentes compatibles con la tecnología Sony "BRAVIA" Sync realizando cables HDMI, es posible simplificar las operaciones. Consulte "Características de "BRAVIA" Sync" (página 43).

Especificaciones HDMI

• Las señales de audio digital que se transmiten mediante HDMI pueden emitirse a través de los altavoces conectados al receptor. Este receptor es compatible con Dolby Digital, DTS y PCM lineal.
• Este receptor es compatible con x.v.Colour, Deep Colour y la transmisión 3D.

Notas acerca de la conexión de los cables

• Use un cable HDMI de alta velocidad. Si usa un cable HDMI estándar, es posible que no se muestren correctamente las imágenes a 1080p, Deep Colour o 3D.
• Sony recomienda usar un cable HDMI autorizado o un cable HDMI de Sony.
• No se recomienda usar un cable de conversión HDMI-DVI. Si conecta un cable de conversión HDMI-DVI a un componente DVI-D, es posible que el sonido y/o la imagen no se emitan.

Fluo de señal

A Cable HDMI (no suministrado) Sony recomienda utilizar un cable HDMI autorizado o un cable HDMI de Sony.

• Cuando utilice la función Canal de retorno de audio (ARC), la señal se emitirá desde el televisor hasta el receptor.

Notas

• Cuando el televisor es compatible con la función Canal de retorno de audio (ARC), el televisor emitirá automáticamente el sonido desde los altavoces conectados al receptor. De lo contrario, consulte la página 21 para realizar la conexión de audio del televisor al receptor. Asegúrese de establecer "ARC" en "ARC ON" en el menú SET HDMI (página 49).
• Todas las tomas HDMI del receptor funcionan de la misma forma. Por ejemplo, podrá conectar una PlayStation 3, etc., en cualquiera de las tomas HDMI disponibles.

Notas acerca de las conexiones HDMI

• Las señales de audio que se transmiten a la toma HDMI IN se emiten a través de las tomas SPEAKERS y de la toma HDMI OUT. No se emiten a través de ninguna otra toma de audio.
• Las señales de video transmitidas a la toma HDMI IN solo pueden emitirse desde la toma HDMI OUT.
• No se emitirán las señales de audio de área multi/estéreo de un Super Audio CD.
• Es posible que el componente conectado suprima las señales de audio (frecuencia de muestreo, longitud de bits, etc.) que se transmiten a través de una toma HDMI. Compruebe la configuración del componente conectado si la imagen es de baja calidad o si no se emite el sonido de un componente conectado mediante el cable HDMI.
• Es posible que el sonido se interrumpa si se modifica la frecuencia de muestreo, el número de canales o el formato de audio de las señales de salida de audio del componente de reproducción.
• Si el componente conectado no es compatible con la tecnología de protección de los derechos de autor (HDCP), es posible que la imagen o el sonido de la toma HDMI OUT se emitan distorsionados o no se emitan. En tal caso, compruebe la asignación del componente conectado.
• Solo podrá disfrutar de PCM lineal multicanal utilizando una conexión HDMI.
• Defina la resolución de imagen del componente de reproducción en 720p, 1080i o 1080p cuando emita sonido multicanal a 96 kHz a través de HDMI.
• Antes de poder disfrutar de PCM lineal multicanal, es posible que tenga que realizar determinados ajustes en la resolución de imagen del reproductor. Consulte el manual de instrucciones del reproductor.
• Puede disfrutar de contenido de video en 3D (tres dimensiones) con televisores y componentes de video compatibles con 3D (por ejemplo, reproductor de discos Blu-ray, grabadora de discos Blu-ray, PlayStation 3, etc.) conectando al receptor cables HDMI de alta velocidad y, con las gafas 3D correspondientes, reproduciendo contenidos compatibles con 3D.
• En función del televisor o el componente de video, es posible que las imágenes en 3D no aparezcan. Compruebe los formatos de imagen en 3D compatibles con el receptor (página 79).
• No todos los componentes HDMI son compatibles con todas las versiones que se definen para la versión HDMI asignada. Por ejemplo, aquellos componentes compatibles con HDMI, versión 1.4, podrían no ser compatibles con Canal de retorno de audio (ARC).
• Consulte el manual de instrucciones de cada componente conectado para obtener más información.

Conexión de componentes de video

La siguiente ilustración muestra cómo conectar componentes de video tales como un lector de DVD, una grabadora de DVD, etc. No es necesario conectar todos los cables. Conecte los cables de audio y video de acuerdo con las tomas de los componentes.

Flujo de señal

A Cable digital coaxial (no suministrado) Cable digital óptico (no suministrado)

Notas

• Si conecta un lector o grabadora de DVD, asegúrese de modificar el ajuste inicial del botón VIDEO del mando a distancia, de forma que pueda usar el botón para controlar el lector o grabadora de DVD. Para obtener más información, vea "Modificación de las asignaciones de los botones de entrada" (página 61).
• Para recibir audio digital multicanal del lector de DVD, ajuste la calidad de audio digital del lector de DVD. Consulte el manual de instrucciones suministrado con el lector de DVD.
• Si conecta cables digitales ópticos, inserte las clavijas en línea recta hasta que encajen en su sitio.
• No doble ni ate los cables digitales ópticos.
• Asegúrese de conectar la calidad de video del lector de DVD y la grabadora de DVD al televisor, para que la imagen se muestre en el televisor. Consulte el manual de instrucciones de cada componente conectado para obtener más información.
• No es posible grabar en la grabadora de DVD a través de este receptor. Para obtener más información, consulte el manual de instrucciones suministrado con la grabadora de DVD.

Observación

Todas las tomas de audio digital son compatibles con las frecuencias de muestreo de 32 kHz, 44,1 kHz, 48 kHz y 96 kHz.

5: Conexión de las antenas

Conecte la antena cerrada de AM y la antena monofilar de FM suministradas.

Antes de conectar las antenas, asegúrese de desconectar el cable de alimentación de CA.

Notas

• Para evitar la captación de ruido, mantenga la antena cerrada de AM alejada del receptor y de los demás componentes.
• Asegúrese de extender completamente la antena monofilar de FM.
• Después de conectar la antena monofilar de FM, manténgala lo más plana posible.

6: Preparación del receptor

Conexión del cable de alimentación de CA

Conecte el cable de alimentación de CA a una toma de corriente de pared.

Cable de alimentación de CA

A la toma de corriente de pared

Realización de las operaciones de configuración inicial

Antes de utilizar el receptor por primera vez, inícielo mediante el procedimiento siguiente. Este procedimiento también puede usarse para restablecer los ajustes realizados a sus ajustes iniciales.

Asegúrese de usar los botones del receptor para realizar esta operación.

1 Pulse I/ O para encender el receptor. 2 Mantenga pulsado I/ durante unos segundos hasta que aparezca el mensaje "CLEARED".

Todos los ajustes modificados o configurados se restablecerán a sus ajustes iniciales.

7: Calibración de los ajustes de altavoz adecuados automáticamente (AUTO CALIBRATION)

Este receptor está equipado con la Tecnología DCAC (Calibración automática de cine digital), que permite realizar la calibración automática de la forma siguiente:

• Compruebe la conexión entre cada altavoz y el receptor.
• Ajuste el nivel de los altavoces.
• Mida la distancia existente entre cada altavoz y su posición de escucha.
• Mida las características de la frecuencia.*
• El resultado de la medición no se usa para señales con una frecuencia de muestreo superior a 96 kHz.

La función DCAC se ha diseñado para obtener un equilibrio del sonido adecuado dentro de la sala. No obstante, puede ajustar los niveles de los altavoces manualmente como desee. Para obtener más información, consulte "Para ajustar el nivel de los altavoces" (página 65).

Antes de efectuar la calibración automática

Antes de realizar la calibración automática, instale y conecte los altavoces (página 17, 20).

• La toma AUTO CAL MIC se usa solamente para el micrófono optimizador suministrado. No conecte otros micrófonos a esta toma. Si lo hace, podría dañar el receptor y el micrófono.
• Durante la calibración, el sonido procedente de los altavoces es muy alto. El volumen del sonido no puede ajustarse. Preste atención a la presencia de niños o a los efectos que pueda causar a sus vecinos. Realice la calibración automática en un entorno silencioso para evitar el efecto de ruido y obtener una medición más precisa.
• Si existe algún obstáculo en el camino entre el micrófono optimizador y los altavoces, la calibración no se realizará correctamente. Elimine cualquier obstáculo del área de medición para evitar errores de medición.

Notas

• Si se ha activado la función de silenciamiento antes de realizar la calibración automática, esta se desactivará automáticamente.
• Cuando use el producto S-AIR, desconecte los auriculares.

Ejemplo: HT-SS370

1 Conecte el micrófono optimizador suministrado a la toma AUTO CAL MIC. 2 Configure el micrófono optimizador.

Coloque el micrófono optimizador en su posición de escucha. Puede usar también un taburete o un trípode para que el micrófono optimizador quede a la misma altura que sus oídos.

Observación

Si coloca el altavoz hacia el micrófono optimizador, conseguirá una medición más precisa.

Realización de la Calibración automática

1 Pulse AMP MENU. "LEVEL" aparecerá en la pantalla. 2 Pulse ↓/↓ varias veces hasta que aparezca el mensaje "A.CAL MENU" y, a continuación, pulse ⊕ o →.

3 Pulse ↓/↓ varias veces hasta que aparezca el mensaje "A.CAL START" y, a continuación, pulse ⊕.

Mientras se lleva a cabo la cuenta atrás, manténgase alejado del área de medición para evitar errores de medición.

El proceso de medición tarda aproximadamente 30 segundos en finalizar.

La tabla que aparece a continuación muestra la pantalla cuando comienza la medición.

Medicina para	Pantalla
Existencia del altovoz	TONE
Ganancia del altovoz, distancia, respuesta de Frequencia	T. S. P.
Ganancia y distancia del altovoz de graves	SUBWOOFER

Notas

• Si aparece "CHECK MIC", no realice la Calibración automática. Conecte el micrófono optimizador y, a continuación, ejecute la Calibración automática de nuevo.
• Si aparece el mensaje "PHONES", no podrá realizar la Calibración automática. Desconecte los auriculares del producto S-AIR que está utilizando y, a continuación, realice de nuevo la Calibración automática.

Observaciones

• Cuando comienza la Calibración automática:
• Manténgase a la distancia adecuada de los altavoces y de la posición de escucha para evitar que se produzcan fallos de medición. Esto se debe a que, durante el proceso de medición, las señales de prueba se emiten desde los altavoces.
• Intente no hacer ruido para aumentar la precisión de la medición.
• La función de Calibración automática se cancelará cuando efectúe lo siguiente durante el proceso de medición: Pulse I/O
• Pulse los botones de entrada en el mando a distancia o INPUT SELECTOR +/- en el receptor.
• Bombee el nivel de volumen.

Confirmación/almacenamiento de los resultados de la medición

1 Confirme el resultado de la medición.

Cuando finalice la medición, sonará un pitido y se mostrará el resultado de la medición en la pantalla.

Resultado de la medicación	Pantalla	Explicación
Si el procesode medicionfinalizacorrectamente	SAVEEXIT	Continué en el paso 2.
Si el procesode medicion no se realizacorrectamente	ERRORXXXX	Consulte“Cuando aparecen códigos de error” (págrina 31).

2 Pulse / varias veces para seleccionar el elemento y, a continuación, pulse ().

Elemento	Explicación
SAVE EXIT	Permite guardar los resultados de la medicación y partir del proceso de configuración.
WRN CHECK	Muestra una advertencia relacionada con los resultados de la medicación. Consulte “Si seleccióna “WRN CHECK”” (頁ina 31).
DIST INFO	Muestra el的结果ado de la medicación de la distancia de los altavoces.
LEVEL INFO	Muestra el的结果ado de la medicación del nivel de los altavoces.
EXIT	Permitte partir del proceso de configuración sin guardar los resultados de la medicación.

Nota

Después de que el mensaje "SAVE EXIT" se muestre durante 50 segundos, el resultado de la medición se guardará automáticamente, sin necesidad de guardar el procedimiento.

3 Guarde el resultado de la medición.

Seleccione "SAVE EXIT" en el caso 2. Se guardarán los resultados de la medición.

Cuando aparezcan indicadores de error

Pruebe las soluciones y realice la calibración automática de nuevo.

Código de error	Causa y soluciones
ERROR 32	·El sonido que recibe el micrófono optimADOR seceebranta fauna del rangoaceable.·El micrófono optimador o elaltavoz de graves podrías enstaños.Póngase en contacto con su distribuidor Sony o con elcentro de reparación Sony autorizzato de su localidad.
ERROR F 33	Los altavoces frontales no estanconectados, o el altavoz frontalizquierdo o el altavoz frontaldecrecho no está connectado.Compruebe que los altavocesfrontales esténcorrectamenteconnectados.
ERROR SR33	El altavoz de sonido envolventeizquierdo o el altavoz de sonidenvolventa dérecho no estáconnectado.Compruebe que los altavoces desonido envolventa esténcorrectamente connectados.
ERROR SW33	El altavoz de graves no estaconnectado o podría estar dañado.Póngase en contacto con su distribuidor Sony o con elcentroideparación Sony autorizzato de su localidad.

Si se muestra una advertencia sobre el resultado de la medición, aparecerá información detallada.

Pulse o para volver al paso 2 de "Confirmación/almacenamiento de los resultados de la medición".

Código de advertencia	Explicación
WARNING 40	La Calibración automática ha finalizado. No obstante, el nivel de ruido es elevado. Es possible que pueda realizar la Calibración automática correctamente si vuelve a intentarlo,特别是在 no possible VXearse a cabo en todos los entornos. Intente realizar la Calibración automática en un entorno silencioso.
WARNING 41	El sonido que recibe el micrófono optimizador se incluye cuando el rangoacceptable. La distancia existente entre el micrófono optimizador y los altavoces esblemado reducida. Sepárelos y, a continuación, intente realizar de nuevo la Calibración automática.
WARNING 42
WARNING 43	No se pueda detectar la distancia y la posición de un altozo de graves. Es possible que laCause sea el ruido. Intente realizar la Calibración automática en un entorno silencioso.
NO WARNING	No se ofrece información de advertencia.

Cuando seleccione "DIST INFO" o "LEVEL INFO"

Puede comprobar la distancia del altavoz o el nivel del altavoz.

Nota

El resultado de la medición de un altavoz no aparecerá si el receptor no reconoce que el altavoz está conectado.

Cuando haya terminado

Desconecte del receptor el micrófono optimizador.

Nota

Si ha cambiado la posición de los altavoces, se recomienda que realice de nuevo la calibración automática para poder disfrutar del sonido envolvente.

Eliminación del resultado de la medición

Tiene la posibilidad de eliminar el resultado de la calibración automática.

En caso de no haber datos guardados, no es necesario realizar esta operación.

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse / varias veces hasta que aparezca "A.CAL MENU" y, a continuación, pulse ()o→ . 3 Pulse / varias veces hasta que aparezca "A.CAL CLEAR" y, a continuación, pulse o → . 4 Pulse / varias veces para seleccionar "YES" y, a continuación, pulse .

Se eliminará el resultado guardado. Los ajustes de distancia de altavoz y nivel de altavoz volverán a los valores predeterminados.

Reproducción

Selección de un componente

1 Para seleccionar un componente, pulse el botón de entrada.

También puede pulsar INPUT

SELECTOR + / - en el receptor.

La entrada seleccionada aparecerá en la pantalla.

Entrada selecciónada [Pantalla]	Componentes que se pueda reproducir
BD [BD]	Reproductor de discos Blu-ray, etc., connectado a la toma BD
DVD [DVD]	Grabadora de DVD, etc. connectado a la toma DVD
SAT/CATV [SAT/CATV]	Sintonizador de satélite, sintonizador de television por cable, etc., conectado a la toma SAT/CATV
TV [TV]	Televisor, etc. conectado a la toma TV
VIDEO [VIDEO]	Lector de DVD, grabadora de DVD etc. conectado a la toma VIDEO
SA-CD/CD [SA-CD/CD]	Reproductor de Super Audio CD, lector de CD, etc. connectados a la toma SA-CD/CD
DMPORT [DMPORT]	Adaptador DIGITAL MEDIA PORT conectado a la toma DMPORT
TUNER [Banda FM o AM]	Sintonizador de radio integrado

2 Encienda el componente e inicie la reproducción.

3 Pulse +/− para ajustar el volumen.

También puede utilizar MASTER VOLUME del receptor.

Para activar la función de silenciamiento

Pulse. "MUTING" se encenderá y aparecerá en pantalla el mensaje "MUTING ON" durante unos segundos.

La función de silenciamiento se cancelará si realiza una de las siguientes acciones:

• Pulsar de nuevo.
• Aumentar el volumen.
• Apagar el receptor.

Para apagar los altavoces

Antes de apagar el receptor, asegúrese de bajar el nivel de volumen.

Escucha de sonido e imágenes de los componentes conectados al receptor

Utilización del televisor

1 Encienda el televisor y elija un programa.

Para obtener más información, consulte el manual de instrucciones del televisor.

2 Encienda el receptor. 3 Pulse TV.

4 Ajuste el volumen del receptor.

Observaciones

• Al conectar un televisor Sony, cambiará la entrada de audio del televisor y se mostrará la imagen del sintonizador de televisión automáticamente en la pantalla del televisor al pulsar el botón TV.
• El sonido podrá emitirse a través de los altavoces del televisor. De ser así, sitúe el volumen de los altavoces del televisor en un valor mínimo.

Utilización de un sintonizador de satélite o un sintonizador de televisión por cable

1 Encienda el televisor. 2 Encienda el sintonizador de satélite o el sintonizador de televisión por cable y el receptor. 3 Pulse SAT/CATV.

También puede pulsar INPUT SELECTOR + / - en el receptor para seleccionar "SAT/CATV".

4 Cambie la entrada del televisor. Para obtener más información, consulte el manual de instrucciones del televisor. 5 Ajuste el volumen del receptor.

Observación

El sonido podrá emitirse a través de los altavoces del televisor. De ser así, sitúe el volumen de los altavoces del televisor en un valor mínimo.

Visualización de discos Blu-ray Disc/DVD

1 Encienda el televisor. 2 Encienda el reproductor (grabadora) de discos Blu-ray o lector (grabadora) de DVD y, a continuación, coloque el disco en la bandeja. 3 Encienda el receptor. 4 Pulse DVD o BD.

También puede pulsar INPUT SELECTOR + / - en el receptor para seleccionar "DVD" o "BD".

5 Cambie la entrada del televisor.

Para obtener más información, consulte el manual de instrucciones del televisor.

6 Reproduzca el disco. 7 Ajuste el volumen del receptor.

Observación

Incluso si reproduce Dolby True HD, Dolby Digital Plus o DTS-HD con un componente conectado compatible con estos formatos de sonido, el receptor lo aceptará como Dolby Digital o DTS. Si conecta el componente al receptor por medio de un cable HDMI para reproducir estos formatos de sonido de alta calidad, configure el componente conectado para que emita el sonido en PCM multicanal, siempre que sea posible.

Escucha de un Super Audio CD/ CD

1 Encienda el reproductor de Super Audio CD o lector de CD y, a continuación, coloque el disco en la bandeja. 2 Encienda el receptor. 3 Pulse SA-CD/CD.

También puede pulsar INPUT SELECTOR + / - en el receptor para seleccionar "SA-CD/CD". 4 Ajuste el volumen del receptor.

Utilización de un componente conectado a través de la conexión DMPORT

1 Encienda el receptor. 2 Pulse DMPORT.

También puede pulsar INPUT SELECTOR + / - en el receptor para seleccionar "DMPORT". 3 Inicie la reproducción del componente conectado.

Observación

Es posible mejorar el sonido durante la escucha de archivos de música MP3 u otro tipo de archivos de música comprimida por medio de una fuente de audio portátil. Pulse SOUND FIELD +/- varias veces hasta que aparezca "P. AUDIO" en la pantalla.

Para disfrutar de sentido envolvente

Selección del campo de sonido

Este receptor tiene la capacidad de crear sonido envolvente multicanal. Es posible seleccionar uno de los campos de sonido optimizados entre los campos de sonido preprogramados del sistema.

Pulse SOUND FIELD +/- varias veces para seleccionar el campo de sonido que desee.

Tipos de campo de sonido disponibles

Campo de sonido para	Campo de sonido [Pantalla]	Efekto
A.F.D.	2CH STEREO [2CH STEREO]	Cuando la entrada es de formatos involentes multicanal, las señales se mezclan en dos canales.
	A.F.D. STANDARD [A.F.D. STD]	Presenta el sonido tal como se ha grabado o codificado sin性和irrelevantes de sonido envolvente. Sin embargo, este receptor generará una senal de baja Frequencia para emitirla al altavoz de graves cuando no haya señales LFE.
	A.F.D. MULTI [A.F.D. MULTI]	Reproduce sonido enequalquier formattingo en 2 or más altavoces.
	PRO LOGIC [PRO LOGIC]	Efectúa decodificación Dolby Pro Logic. La fuente grabada en formattingo de 2 canales se decodifica con el formattingo de 4.1 canales.
	PRO LOGIC II MOVIE [PLII MOVIE]	Efectúa la decodificación en el modo Dolby Pro Logic II Movie. Este ajuste resulta ideal parapelículas codificadas en Dolby Surround. Además, este modo pueda reproducir sonido de 5.1 canales para ver videos depelículas antiguas o sobregrabadas.
	PRO LOGIC II MUSIC [PLII MUSIC]	Efectúa la decodificación en el modo Dolby Pro Logic II Music. Este ajuste resulta ideal para fuentes estéreo estándar como, por exemple, discos CD.
Películas	MOVIE-D.C.S.-a) [MOVIE-D.C.S.-]	Reproduce las caracteristicas de sonido del estudio de producción cinematológica "Cary Grant Theater" de Sony Pictures Entertainment. Se tratate de un modo estándar, excelente para ver casi todos los temas depelículas.
Música	SPORTS [SPORTS]	Transmite las sensaciones de una transmisión deportiva.
	GAME [GAME]	Reproduce sonido potente y realista,ideal para hacer a videojuegos.
	NEWS [NEWS]	Aumenta la claridad de la voz del presentador.
	PORTABLE AUDIO ENHANCER [P. AUDIO]	Reproduce una clara imagen de sonido mejorado del dispositivo de audio portátil. Este modo resulta ideal para archivos MP3 y otheros formatos de música comprimida.
Otrosb)	HEADPHONE 2CH [HP 2CH]	Emite el sonido desde auricular de izquierda y derecha. Los formatos de sonido multicanal se mezclan en 2 canales.
	HEADPHONE THEATER [HP THEATER]	Emite el sonido imitando el sonido envolvente desde auricular de izquierda y derecha.

a) Se utiliza la tecnología D.C.S. Para obtener más información, consulte "Glosario" (página 69). b) Este modo de decodificación aparece al conectar los auriculares al amplificador de sonido envolvente (unidad secundaria S-AIR) (no suministrado).

Notas

• Los efectos que proporcionan los altavoces virtuales pueden ocasionar un incremento del ruido en la señal de reproducción.
• Si se utilizan campos de sonido que emplean altavoces virtuales, no se oirá ningún sonido que proceda directamente del altavoz de sonido envolvente.
• PCM lineal multicanal no está disponible para "P. AUDIO".
• El modo película y música no funciona cuando: - cuando se reciben señales con una frecuencia de muestreo superior a 48 kHz - cuando las señales de PCM lineal multicanal se reciben a través de una toma HDMI IN.
• Cuando el sonido no se emite desde varios altavoces, en función de la fuente.
• Según el disco o la fuente, el principio del sonido podría suprimirse, ya que se selecciona automáticamente el modo más adecuado. Para evitar la supresión del principio del sonido, seleccione "A.F.D.STD".
• Cuando la señal de entrada es una fuente multicanal, las opciones Dolby Pro Logic II MOVIE/MUSIC se cancelan y se emite directamente la fuente multicanal.
• Cuando se recibe una señal de emisión bilingüe, las opciones Dolby Pro Logic II MOVIE/MUSIC no podrán activarse.
• En función del flujo de entrada, el modo de decodificación podrá no activarse.
• Al seleccionar "MOVIE-D.C.S.", en función del flujo de entrada, podría aplicarse Dolby Pro Logic de forma automática.
• Al cambiar el modo de sonido durante la realización del receptor S-AIR (no suministrado), podrá omitirse el sonido procedente del receptor S-AIR (no suministrado).

Observación

Para identificar el formato de codificación del software de DVD, etc., compruebe el logotipo del paquete.

Utilización del sonido a bajo nivel de volumen (NIGHT MODE)

Con esta función podrá disfrutar de efectos de sonido y escuchar los diálogos con claridad, incluso a niveles de volumen bajo. Esta función resulta de uso para escuchar sonido por las noches.

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse ↓/↓ varias veces hasta que aparezca "AUDIO" y, a continuación, pulse ⊕ o →.

3 Pulse ↓/↓ varias veces hasta que aparezca "NIGHT MODE" y, a continuación, pulse ⊕ o →.

4 Pulse ↓/↓ varias veces hasta que aparezca "NIGHT ON" y, a continuación, pulse ⊕.

"Night" se activará en la pantalla.

El ajuste inicial es "NIGHT OFF".

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Operaciones del sintonizador

Escucha de la radio FM/AM

Puede escuchar emisiones de FM y AM mediante el sintonizador incorporado. Antes de realizar cualquier operación, asegúrese de que ha conectado las antenas de FM y AM al receptor (página 26).

Sintonización de una emisora automática (Sintonización automática)

1 Pulse TUNER varias veces para seleccionar la banda FM o AM. 2 Mantenga pulsado el botón TUNING +/- hasta que dé comienzo el proceso de exploración automática.

Pulse TUNING + para realizar la exploración de frecuencias bajas a altas; pulse TUNING - para realizar la exploración de frecuencias altas a bajas. El receptor detiene la exploración cuando recibe una emisora. Para detener el proceso de sintonización automática de forma manual, pulse TUNING +/-.

Si percibe ruidos en un programa de FM

Si percibe ruidos en un programa de FM, puede seleccionar la recepción monoaural. No podrá disfrutar del efecto estéreo, pero mejorará la calidad de recepción.

1 Pulse MENU/HOME. 2 Pulse / varias veces hasta que aparezca "FM MODE" y, a continuación, pulse o . 3 Pulse / varias veces hasta que aparezca "MONO" y, a continuación, pulse ().

• STEREO: Recepción estéreo.
• MONO: Recepción monoaural.

El ajuste inicial es "STEREO".

4 Pulse MENU/HOME.

Observación

Para mejorar la recepción, cambie la posición de las antenas suministradas.

Sintonización de una emisora directamente (Sintonización directa)

Introduzca la frecuencia de una emisora directamente mediante los botones numéricos.

1 Pulse TUNER varias veces para seleccionar la banda FM o AM. 2 Pulse D.TUNING. 3 Mantenga pulsado el botón SHIFT y, a continuación, pulse los botones numéricos para introducir la frecuencia. Ejemplo 1: FM 102,50 MHz Selección 1, 0, 2, 5, 0. Ejemplo 2: AM 1.350 kHz Selección 1, 3, 5, 0. Si ha sintonizado una emisora de AM, ajuste la dirección de la antena cerrada de AM para obtener una recepción óptima. 4 Mantenga pulsado SHIFT y, a continuación, pulse ENTER.

Si se introduce una frecuencia incorrecta

Aparecerá "FM---" o "AM----" y, a continuación, la pantalla volverá a la frecuencia actual.

Si no es posible sintonizar una emisora

Asegúrese de que ha introducido la frecuencia correcta. De lo contrario, repita los pasos del 2 al 4. Si aun así no es posible sintonizar una emisora, la frecuencia no se utiliza en su área.

Cambio del intervalo de sintonización de AM

(Modelos de código SP1, TW2, TH1 solamente)

El intervalo de sintonización de AM puede ajustarse a 10 kHz o 9 kHz.

1 Pulse TUNER varias veces hasta que aparezca "AM" en la pantalla. 2 Pulse MENU/HOME. 3 Pulse las teclas de flecha varias veces hasta que aparezca "AM STEP" en la pantalla y, a continuación, pulse la tecla de selección.

"10K→9K" o "9K→10K" aparecerá en la pantalla.

4 Pulse la tecla de selección.

"COMPLETE" aparecerá en la pantalla. El intervalo de sintonización AM quedará modificado.

5 Pulse MENU/HOME.

Nota

Si cambia el intervalo, se borrarán las emisoras de banda AM presintonizadas.

Presintonización de emisoras de radio

Puede presintonizar hasta 20 emisoras de FM y 10 de AM. Posteriormente, podrá sintonizar fácilmente las emisoras que escucha con frecuencia.

1 Pulse TUNER varias veces para seleccionar la banda FM o AM.

También puede pulsar INPUT SELECTOR + / - en el receptor.

2 Mantenga pulsado el botón TUNING +/- hasta que dé comienzo el proceso de exploración automática.

El proceso de exploración se detendrá cuando el receptor sintonice una emisora. "ST" (en programas estéreo) se encenderá en la pantalla.

3 Pulse MEMORY.

Aparecerá en pantalla un número de presintonía.

4 Pulse / varias veces para seleccionar el número de presintonía que desee.

También puede seleccionar el número de presintonía directamente pulsando SHIFT y, a continuación, los botones numéricos.

5 Pulse

"COMPLETE" aparecerá en la pantalla, quedando almacenada la emisora.

6 Repita los pasos del 2 al 5 para almacenar otras emisoras.

Para cambiar el número de presintonía

Vuelva a empezar desde el paso 3.

Sintonización de emisoras presintonizadas

1 Pulse TUNER varias veces para seleccionar la banda FM o AM.

2 Pulse PRESET + / - varias veces para seleccionar la emisora presintonizada que desee.

Cada vez que pulsa el botón, el receptor sintoniza una emisora presintonizada. También puede mantener pulsado SHIFT y, a continuación, pulsar los botones numéricos para seleccionar la emisora presintonizada que desee. A continuación, pulse para introducir la selección.

Asignación de nombre a una emisora presintonizada

Si lo desea, puede asignar nombres a las emisoras presintonizadas. Estos nombres (por ejemplo, "XYZ") aparecerán en la pantalla al seleccionar una emisora. Tenga en cuenta que no es posible introducir más de un nombre para cada emisora presintonizada.

1 Pulse TUNER varias veces para seleccionar la banda FM o AM.

2 Pulse PRESET + / - varias veces para seleccionar la emisora presintonizada para la que desea crear un nombre de índice.

3 Pulse MENU/HOME.

4 Pulse / varias veces hasta que aparezca "NAME IN" y, a continuación, pulse () .

5 Cree el nombre utilizando / / ↔ /↔

Pulse / varias veces para seleccionar un parámetro y, a continuación, pulse para desplazar el cursor hasta la posición deseada. Para el nombre de emisora puede usar letras, números y otros símbolos.

Si introduce un carácter incorrecto

Pulse varias veces hasta que parpadee el carácter que desea cambiar y, a continuación, pulse varias veces para seleccionar el carácter que desee.

6 Pulse

"COMPLETE" aparecerá en la pantalla cuando se haya almacenado el nombre de la emisora.

7 Pulse MENU/HOME.

Visualización del nombre de emisora o la frecuencia en la pantalla

Cuando el receptor está ajustado en la función "FM" o "AM", puede comprobar la frecuencia por medio de la pantalla.

Pulse DISPLAY.

Cada vez que pulse DISPLAY, la pantalla cambiará tal y como se indica. Nombre de emisora a) → Frecuencia b) → Modo FM b)

a) Esto no se mostrará si ha introducido un nombre para una emisora presintonizada. b) Transcurridos varios segundos, volverá a aparecer la pantalla original.

Utilización del sistema Radio Data System (RDS)

(Modelos de área CEI solamente)

Este receptor permite usar el sistema Radio Data System (RDS), con el que las emisoras de radio pueden enviar información adicional junto con la señal normal de un programa. Dicha información RDS se visualiza en la pantalla.

Notas

• El sistema RDS funciona únicamente con las emisoras FM.
• No todas las emisoras FM ofrecen el servicio RDS ni ofrecen los mismos servicios. Si no conoce los servicios de RDS de su zona, solicite información a las emisoras de radio de la zona.

Recepción de emisiones RDS

Basta con seleccionar una emisora en la banda FM mediante la sintonización directa (página 39), sintonización automática (página 39) o presintonización (página 41).

Al sintonizar una emisora que ofrezca servicios RDS, aparece el nombre del programa en la pantalla.

Nota

Es posible que el sistema RDS no funcione correctamente si la emisora no emite una buena señal RDS o si la señal es débil.

Visualización de información de RDS

Al recibir una emisión de RDS, pulse varias veces DISPLAY.

Cada vez que pulse el botón, la información de RDS en la pantalla cambia siguiendo el orden.

Nombre del programa → Frecuencia → Modo FM

Características de "BRAVIA" Sync

¿Qué es "BRAVIA" Sync?

"BRAVIA" Sync es una tecnología compatible con dispositivos Sony, tales como televisores, reproductores de discos Blu-ray/lector de DVD, amplificadores de AV, etc., equipados con la función Control por HDMI. Al conectar componentes Sony compatibles con la función "BRAVIA" Sync con un cable HDMI (no suministrado), el funcionamiento se simplifica como se indica a continuación:

• Reproducción mediante una pulsación (página 45) Control de audio del sistema (página 45)
• Apagado del sistema (página 47)
• Canal de retorno de audio (ARC) (página 49)
• Modo Teatro (página 50)

Control por HDMI es una función de control mutuo estándar que utiliza HDMI CEC (Consumer Electronics Control) para HDMI (High-Definition Multimedia Interface, Interfaz multimedia de alta definición).

La función Control por HDMI no funciona correctamente en los siguientes casos:

• Si conecta el receptor a un componente que no corresponde con la función Control por HDMI de Sony.
• Si conecta el receptor y los componentes mediante una conexión distinta de HDMI.

Se recomienda conectar el receptor a productos que incorporen la tecnología "BRAVIA" Sync.

Nota

En función del componente conectado, es posible que la función Control por HDMI no funcione. Consulte el manual de instrucciones del componente.

Preparación para la función "BRAVIA" Sync

Para utilizar la función "BRAVIA" Sync, active la función Control por HDMI en el receptor y en el componente conectado. El receptor es compatible con la función "Control por HDMI (ajuste fácil)".

Si el televisor es compatible con la función "Control por HDMI (ajuste fácil)"

Si se conecta un televisor Sony que disponga de la función "Control por HDMI (ajuste fácil)", podrá activar la función Control por HDMI del receptor simultáneamente al activar la función Control por HDMI del televisor.

1 Asegúrese de que el receptor, el televisor y los componentes de reproducción estén conectados mediante un cable HDMI (no suministrado). (Los componentes respectivos deben ser compatibles con la función Control por HDMI). 2 Encienda el receptor, el televisor y los componentes de reproducción. 3 Active la función Control por HDMI del televisor. La función Control por HDMI del receptor y de todos los componentes conectados se activa simultáneamente. Una vez finalizado el proceso de configuración, aparecerá en pantalla "COMPLETE". Espere hasta que finalice la configuración.

Para obtener más información acerca de la configuración del televisor, consulte el manual de instrucciones correspondiente.

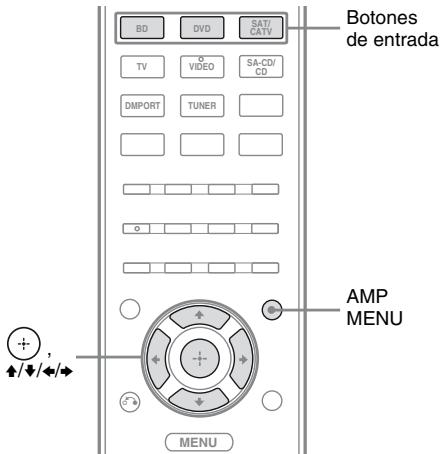

Si el televisor no es compatible con la función "Control por HDMI (ajuste fácil)"

Active la función Control por HDMI del receptor y del componente conectado por separado.

1 Realice los pasos que se indican en "Si el televisor es compatible con la función "Control por HDMI (ajuste fácil)"" (página 43). 2 Pulse AMP MENU. "LEVEL" aparecerá en la pantalla. 3 Pulse / varias veces hasta que aparezca "SET HDMI" y, a continuación, pulse o . 4 Pulse / varias veces hasta que aparezca "CTRL HDMI" y, a continuación, pulse o . 5 Pulse / varias veces hasta que aparezca "CTRL ON" y, a continuación, pulse .

La función Control por HDMI se activa.

6 Pulse uno de los botones de entrada (BD, DVD, SAT/CATV) para visualizar la imagen del componente de reproducción del que desea configurar la función Control por HDMI.

7 Active la función Control por HDMI del componente conectado. Para obtener más información, consulte el manual de instrucciones del componente conectado. 8 Repita los pasos 6 y 7 para configurar la función Control por HDMI de otros componentes conectados.

Notas

• Si desconecta el cable HDMI o cambia la conexión, realice los pasos que se indican en "Si el televisor es compatible con la función "Control por HDMI (ajuste fácil)"" (página 43) o "Si el televisor no es compatible con la función "Control por HDMI (ajuste fácil)" (página 44).
• No es posible usar la Reproducción mediante una pulsación ni la función de control de audio del sistema durante la operación Control por HDMI (ajuste fácil).
• Antes de ejecutar la función Control por HDMI (ajuste fácil) del televisor, asegúrese de encender el televisor, los componentes conectados y el receptor.
• Si los componentes de reproducción no funcionan después de haber configurado Control por HDMI (ajuste fácil), compruebe el ajuste de Control por HDMI en el televisor.
• Si los componentes conectados no admiten la función Control por HDMI (ajuste fácil), deben activar la función Control por HDMI de los componentes conectados antes de ejecutar la función Control por HDMI (ajuste fácil) desde el televisor.

Reproducción de componentes mediante operaciones de una pulsación

(Reproducción mediante una pulsación)

Con una sencilla operación (con tan solo pulsar un botón), comenzará la reproducción automática de los componentes conectados al receptor mediante conexiones HDMI. Podrá disfrutar del sonido o la imagen utilizando los componentes conectados.

Reproducción de un componente conectado.

El receptor y el televisor se encienden automáticamente y cambian a la entrada HDMI adecuada.

Nota

Por medio del menú del televisor, asegúrese de que el Control de audio del sistema está activado.

Visualización de un DVD/disco Blu-ray mediante una operación sencilla

También es posible seleccionar un componente conectado como, por ejemplo, un lector de DVD/reproductor de discos Blu-ray mediante el menú del televisor. En este caso, el receptor y el televisor cambian a la entrada HDMI adecuada.

Nota

En función del televisor, es posible que no se emita el inicio del contenido.

Observación

Podrá disfrutar de los componentes conectados a las tomas HDMI incluso si apaga el receptor. El indicador POWER/ACTIVE STANDBY se encenderá en color ámbar.

Audición del sonido del televisor a través de los altavoces conectados al receptor

(Control de audio del sistema)

Es posible escuchar el sonido del televisor a través de los altavoces conectados al receptor mediante una sencilla operación.

La función de Control de audio del sistema puede activarse a través del menú del televisor. Para obtener más información, consulte el manual de instrucciones del televisor.

Cuando se activa la función de Control de audio del sistema, el receptor se enciende y cambia a la entrada adecuada automáticamente.

El sonido del televisor se emite a través de los altavoces conectados al receptor y el volumen del televisor se minimiza simultáneamente. La función de Control de audio del sistema también puede activarse como se indica a continuación.

• Si enciende el receptor cuando el televisor está encendido, la función de Control de audio del sistema se activará automáticamente, y el sonido del televisor se emitirá.
• Si escribe algo, el sonido se emitirá.
• Si escribe algo, el sonido se emitirá.
• Es posible ajustar el volumen del receptor al ajustar el volumen del televisor.

Notas

• Si la función de Control de audio del sistema no funciona según el ajuste del televisor, consulte el manual de instrucciones del televisor.
• Si conecta un televisor que no dispone de referencia de Control de audio del sistema, dicha función no se activará.
• Si se enciende el televisor antes que el receptor, el sonido del televisor no se emitirá durante unos instantes.

Uso de la función Límite de volumen

Cuando la función de Control de audio del sistema está activa, y el método de calidad cambia automáticamente del altavoz del televisor a los altavoces conectados al receptor, puede recibirse sonido a muy alto volumen, en función del nivel de volumen del receptor. Puede evitar este problema limitando el nivel de volumen máximo.

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse / varias veces hasta que aparezca "SET HDMI" y, a continuación, pulse o .

3 Pulse ↓ / ↓ varias veces hasta que aparezca "VOL LIMIT" y, a continuación, pulse ⊕ o →

4 Pulse ↓ / ↓ varias veces para seleccionar el nivel de volumen máximo que desee y, a continuación, pulse ⊕

El nivel de volumen máximo cambiará de la forma:

LIMIT MAX ↔ LIMIT 49 ↔ LIMIT 48 ↔ … … ↔ LIMIT 2 ↔ LIMIT 1 ↔ LIMIT MIN

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Notas

- Este ajuste no está disponible cuando el método de salida cambia de los altavoces conectados al receptor a los altavoces del televisor.

Observaciones

• Sony recomienda que establezca el nivel de volumen máximo en un nivel de volumen ligeramente inferior al nivel de volumen al que suele escuchar.
• Con independencia del nivel de volumen máximo que establezca, puede utilizar los botones MASTER VOLUME del receptor y ∠ + / - del mando a distancia.
• Si no desea limitar el nivel de volumen máximo, seleccione "LIMIT MAX".

Apagado del receptor con el televisor

(Apagado del sistema)

Si apaga el televisor mediante el botón POWER del mando a distancia del televisor, el receptor y los componentes conectados se apagarán automáticamente.

También puede utilizar el mando a distancia del receptor para apagar el televisor.

Pulse TV y TV I/simultáneamente.

El televisor, el receptor y los componentes conectados a través de HDMI se apagarán.

Notas

• Ajuste la opción TV Standby Synchro en "ON" antes de utilizar la función de apagado del sistema. Para obtener más información, consulte el manual de instrucciones del televisor.
• En función del estado, es posible que los componentes conectados no se apaguen. Para obtener más información, consulte el manual de instrucciones de los componentes conectados.

Uso de la función de ahorro de energía (Transferencia HDMI)

Si se conecta un televisor compatible con "BRAVIA" Sync al receptor, y se apaga el televisor, se detendrá la transmisión de la señal HDMI, reduciendo así el consumo de energía.

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse ↓/↓ varias veces hasta que aparezca "SET HDMI" y, a continuación, pulse ⊕ o →.

3 Pulse ↓/↓ varias veces hasta que aparezca "PASS THRU" y, a continuación, pulse ⊕ o →.

4 Pulse ↓/↓ varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse

• THRU AUTO: Cuando se enciende el televisor cuando el receptor está en modo de espera, el receptor emitirá señales HDMI desde la toma HDMI TV OUT del receptor. Sony recomienda este ajuste si utiliza un televisor compatible con "BRAVIA" Sync. Este ajuste ahorra energía en el modo de espera, en comparación con el ajuste "THRU ON".
• THRU ON: Cuando el receptor se encuentra en el modo de espera, el receptor emite de forma continua señales HDMI desde la toma HDMI TV OUT del receptor.

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Notas

• La función de ahorro de energía podrá no funcionar en determinados televisores compatibles con "BRAVIA" Sync. En este caso, ajuste "PASS THRU" en "THRU ON".
• En función de los componentes, podrá pasar cierto tiempo antes de que se emita imagen o sonido. Esta función está disponible únicamente cuando está activada la función Control por HDMI.

Audición del sonido del televisor a través de una conexión HDMI (Canal de retorno de audio)

El receptor puede recibir la señal de audio del televisor por medio de un cable HDMI, siempre que sea compatible con la función Canal de retorno de audio (ARC). Podrá escuchar el sonido del televisor a través del receptor utilizando únicamente un cable HDMI.

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse ↓/↓ varias veces hasta que aparezca "SET HDMI" y, a continuación, pulse ⊕ o →. 3 Pulse ↓/↓ varias veces hasta que aparezca "ARC" y, a continuación, pulse ⊕ o →. 4 Pulse ↓/↓ varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse ⊕.

• ARC ON: El receptor recibe la señal de audio del televisor automáticamente a través del cable HDMI.
• ARC OFF: El receptor recibe la señal de audio del televisor a través de un cable de audio o un cable digital óptico.

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Notas

-Estamericano. - Asegúrese de que su televisor es compatible con la configuración del televisor, consulte el manual de instrucciones correspondiente.

Audición de un campo de sonido óptimo para la escena seleccionada (Selección de escena)

La función Selección de escena le permite disfrutar de una calidad de imagen óptima, y activa el campo de sonido más adecuado para la escena seleccionada en su televisor. Para obtener más información acerca de esta función, consulte el manual de instrucciones del televisor.

Notas

-Estamericano. - En función del televisor, el campo de sonido podrá no cambiar.

Audición de películas con campo de sonido óptimo (Modo Teatro)

Pulse el botón THEATRE en el mando a distancia del receptor, del televisor o del reproductor de discos Blu-ray, mientras apunta con el mando a distancia hacia el televisor.

El campo de sonido cambia a "MOVIE-D.C.S.-".

Para volver al campo de sonido anterior, pulse de nuevo el botón THEATRE.

Nota

En función del televisor, el campo de sonido podría no cambiar.

Observación

El campo de sonido podría cambiar al anterior al cambiar la entrada del televisor.

Operaciones del producto S-AIR

Acerca de los productos S-AIR

Este receptor es compatible con la referencia S-AIR (página 70), que permite la transmisión inalámbrica del sonido entre productos S-AIR. Si adquiere el producto S-AIR, deben establecer la transmisión del sonido. Existen dos tipos de productos S-AIR.

• Unidad principal S-AIR (este receptor): Se utiliza para transmitir el sonido. Se pueden usar hasta 3 unidades principales S-AIR. (El número de unidades principales S-AIR que se pueden usar depende del entorno de uso/ubicación.)
• Unidad secundaria S-AIR (no suministrada): Se utiliza para recibir el sonido.
• Amplificador de sonido envolvente: Permite escuchar el sonido de los altavoces de sonido envolvente de forma inalámbrica.
• Receptor S-AIR: Permite escuchar el sonido del sistema en otra sala.

Estos productos S-AIR se pueden adquirir de forma opcional (la gama de productos S-AIR difiere en función de la zona).

Las notas o instrucciones correspondientes a la unidad secundaria S-AIR de este manual de instrucciones únicamente deben tenerse en cuenta cuando se usa la unidad secundaria S-AIR.

Acerca de los entornos de uso de los productos S-AIR (unidad principal y unidad secundaria S-AIR)

Los productos S-AIR realizan una frecuencia de radio de 2,4 GHz. Es posible que algunos equipos electrónicos u otros factores provoquen pérdidas de conexión o una recepción S-AIR inestable.

• Influencia de los equipos electrónicos: Los siguientes aparatos pueden provocar interferencias o diafonía.
• Teléfonos móviles, teléfonos inalámbricos, LAN inalámbrica, ordenadores, consolas de videojuegos que utilicen señales de radio, hornos microondas.

• Otros factories

Los siguientes elementos pueden reducir la calidad de recepción.

- Materiales o estructuras, como paredes y suelos - La ubicación del producto S-AIR Si utiliza productos S-AIR, colóquelos a la mayor distancia posible de los equipos electrónicos mencionados anteriormente, o en un lugar en el que obtenga una recepción S-AIR estable.

Configuración de un producto S-AIR

Antes de utilizar un producto S-AIR, asegúrese de realizar los ajustes siguientes para establecer la transmisión del sonido.

Inserción del transmisor o el transceptor inalámbrico

Para usar la función S-AIR, deben insertar el transmisor inalámbrico (no suministrado) en la unidad principal S-AIR y el transceptor inalámbrico (no suministrado) en la unidad secundaria S-AIR.

Notas

• Antes de insertar el transmisor o el transceptor inalámbrico, asegúrese de desconectar el cable de alimentación de CA.
• No inserte/desconecte el transmisor o el transceptor inalámbrico (no suministrado) mientras el receptor está encendido.
• No toque los terminales del transmisor ni del transceptor inalámbrico.

Para insertar el transmisor inalámbrico en la unidad principal S-AIR

1 Extraiga los tornillos.

Nota

Extraiga los tornillos que presentan las marcas . No extraiga ningún otro tornillo.

2 Inserte el transmisor inalámbrico.

Notas

• Inserte el transmisor inalámbrico con el logotipo de S-AIR orientado hacia arriba.
• Inserte el transmisor inalámbrico de modo que las MARCAS queden alineadas.
• No inserte ningún producto distinto del transmisor inalámbrico en la ranura EZW-T100.

3 Utilice los tornillos que ha extraído en el paso 1 para fijar el transmisor inalámbrico.

Nota

No utilice otros tornillos para fijar el transmisor inalámbrico.

Para insertar el transceptor inalámbrico en la unidad secundaria S-AIR

Consulte el manual de instrucciones de la unidad secundaria S-AIR.

Establecimiento de la transmisión del sonido entre la unidad principal S-AIR y la unidad secundaria S-AIR (ajuste de ID)

Si los ID de la unidad principal S-AIR y la unidad secundaria S-AIR coinciden, podrá establecer la transmisión del sonido.

Para ajustar el ID de la unidad principal S-AIR

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse varias veces hasta que aparezca "S-AIR SET" y, a continuación, pulse o . 3 Pulse varias veces hasta que aparezca "S-AIR ID" y, a continuación, pulse o . 4 Pulse varias veces para seleccionar el ID (A, B o C) que desee y, a continuación, pulse .

5 Ajuste el mismo ID para la unidad secundaria S-AIR.

La transmisión del sonido se establece como se indica a continuación:

6 Pulse AMP MENU.

Se desactiva el menú AMP.

Para ajustar el ID de la unidad secundaria S-AIR

Asegúrese de hacer coincidir el ID de la unidad secundaria S-AIR deseada con el de la unidad principal S-AIR.

Para obtener más información acerca del ajuste del ID de la unidad secundaria S-AIR, consulte el manual de instrucciones suministrado con dicha unidad.

Para utilizar varias unidades principales S-AIR

Pueden utilizarse varios productos S-AIR si se ajusta un ID distinto para cada unidad.

La transmisión del sonido se establece como se indica a continuación:

Emparejamiento de la unidad principal S-AIR con una unidad secundaria S-AIR (operación de emparejamiento)

Para establecer la transmisión del sonido, deben ajustar el mismo ID en la unidad principal S-AIR y la unidad secundaria S-AIR. No obstante, si sus vecinos disponen de productos S-AIR y sus ID coinciden con los suyos, es posible que reciban el sonido de su unidad principal S-AIR o viceversa.

Para evitarlo, puede sincronizar la unidad principal S-AIR con una unidad secundaria S-AIR mediante una operación de emparejamiento.

■ Antes de realizar el emparejamiento

La transmisión del sonido se establece por el ID.

La sala donde se encuentra

Vecino

■ Después de realizar el emparejamiento

La transmisión del sonido se establece entre la unidad principal S-AIR y la unidad o unidades secundarias S-AIR sincronizadas únicamente.

La sala donde se encuentra

Vecino Emparejamiento

Para realizar el emparejamiento

1 Coloque la unidad secundaria S-AIR que desea sincronizar cerca de la unidad principal S-AIR.

Nota

Desconecte los auriculares del amplificador de sonido (en caso de estar conectados).

2 Haga coincidir los ID de la unidad principal S-AIR y la unidad secundaria S-AIR.

• Para ajustar el ID de la unidad principal S-AIR, consulte “Para ajustar el ID de la unidad principal S-AIR” (página 54).
• Para ajustar el ID de la unidad secundaria S-AIR, consulte el manual de instrucciones suministrado con dicha unidad.

3 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

4 Pulse / varias veces hasta que aparezca "S-AIR SET" y, a continuación, pulse ()o

5 Pulse / varias veces hasta que aparezca "PAIRING" y, a continuación, pulse o → .

6 Pulse / varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse .

• START: La unidad principal S-AIR inicia el emparejamiento.
• CONDITION: Puede comprar el ID actual. Cuando se agote el tiempo de espera de emparejamiento, aparecerá en la pantalla el mensaje "NO PAIRING".

7 Inicie el proceso de emparejamiento de la unidad secundaria S-AIR.

Para el amplificador de sonido envolvente

Consulte el manual de instrucciones suministrado con el amplificador de sonido envolvente.

Para el receptor S-AIR

Consulte el manual de instrucciones suministrado con el receptor S-AIR.

8 Proceso de emparejamiento finalizado.

"COMPLETE" aparecerá en la pantalla.

9 Pulse AMP MENU.

Se desactiva el menú AMP.

Nota

Realice el proceso de emparejamiento varios minutos después de seleccionar "START" en el caso 6. De lo contrario, el proceso de emparejamiento se cancelará automáticamente y aparecerá "INCOMPLETE" en la pantalla.

Para cancelar el emparejamiento

Restablezca el ID de la unidad principal S-AIR. Para obtener más información, consulte "Para ajustar el ID de la unidad principal S-AIR" (página 54). Podrá ajustar el mismo ID que antes.

Audición del sonido del sistema en otra sala

(Solo para el receptor S-AIR (no suministrado))

El receptor S-AIR permite escuchar el sonido del sistema en otra sala. El receptor S-AIR suele situarse en otra sala para escuchar en esta el sonido del sistema.

Para obtener más información acerca del receptor S-AIR, consulte el manual de instrucciones suministrado con dicho producto.

Nota

Es posible que las fuentes con protección de los derechos de autor no puedan reproducirse en productos S-AIR.

1 Ajuste el ID del receptor S-AIR de modo que coincida con el de la unidad principal S-AIR.

• Para ajustar el ID de la unidad principal S-AIR, consulte "Para ajustar el ID de la unidad principal S-AIR" (página 54).
• Para ajustar el ID del receptor S-AIR, consulte el manual de instrucciones suministrado con dicho dispositivo.

Notas

• Si se utiliza otra unidad secundaria S-AIR como, por ejemplo, un amplificador de sonido envolvente, no cambie el ID de la unidad principal S-AIR. Ajuste el ID del receptor S-AIR de modo que coincida con el de la unidad principal S-AIR.
• Si sincroniza la unidad principal S-AIR y otra unidad secundaria S-AIR como, por ejemplo, un amplificador de sonido envolvente, también deben sincronizar la unidad principal S-AIR y el receptor S-AIR. Para obtener más información, consulte "Emparejamiento de la unidad S-AIR con una unidad secundaria S-AIR (operación de emparejamiento)" (página 55).

2 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

3 Pulse \downarrow / \downarrow varias veces hasta que aparezca "S-AIR SET" y, a continuación, pulse \oplus o \rightarrow.

4 Pulse \downarrow / \downarrow varias veces hasta que aparezca "S-AIR MODE" y, a continuación, pulse \oplus o \rightarrow.

5 Pulse \downarrow / \downarrow varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse.

• PARTY: La unidad secundaria S-AIR emite el sonido de acuerdo con la referencia establecida en la unidad principal S-AIR.
• SEPARATE: Podrá seleccionar la entrada que desee para el receptor S-AIR, mientras que la entrada de la unidad principal S-AIR permanecerá sin cambios.

Cuando se ajusta "SEPARATE", las funciones que pueda seleccionar son "MAIN UNIT", "SA-CD/CD", "DMPORT", "TUNER FM" y "TUNER AM". Para usar la misma función que la unidad principal S-AIR, seleccione "MAIN UNIT".

6 Seleccione la función deseada en el producto S-AIR.

Cuando el sonido es diferente a 2 canales estéreo, el sonido multicanal se mezclará a 2 canales.

7 Ajuste el volumen en el receptor S-AIR.

Nota

Cuando se seleccione en el receptor "TUNER FM" o "TUNER AM", solo podrá seleccionar la misma banda para el sintonizador en el producto S-AIR.

Para controlar el sistema del receptor S-AIR

Es posible controlar el sistema de receptor S-AIR mediante los siguientes botones.

Pulse	Operación
▷, □, ■, ←/→	Realizar las mismas operaciones que el mando a distancia.
S-AIR CH	Cambie la funciona delsystema.

Para obtener más información, consulte el manual de instrucciones del receptor S-AIR.

Estabilización de la recepción S-AIR

Si la recepción S-AIR es deficiente o inestable, lea la siguiente información.

Si la recepción S-AIR es deficiente

Compruebe lo siguiente.

• Procure que los cables que están conectados al producto S-AIR (el cable de alimentación de CA, los cables de los altavoces u otros cables) estén alejados del adaptador inalámbrico y de la ranura.

• Mantenga el máximo espacio posible alrededor de los productos S-AIR.
• Evite colocar los productos S-AIR encima o directamente debajo de otros equipos electrónicos.
• Evite colocar los productos S-AIR en una estantería cerrada o metálica, o debajo de una mesa.
• Ajuste la ubicación de los productos S-AIR (altura, orientación y ubicación en la sala) hasta que la recepción sea más estable.

-Colóquelos de forma que los adaptadores inalámbricos de la unidad principal y la unidad secundaria S-AIR estén más cerca.

-Colóquelos de forma que los productos S-AIR estén alejados de otros dispositivos inalámbricos.

-Colóquelos de forma que los productos S-AIR estén alejados de puertas o mesas metálicas.

Si aun así no puede mejorar la recepción S-AIR, cambie el ajuste de "RF CHANGE" (página 59).

Cambio de canal para mejorar la transmisión del sonido

Si utiliza varios sistemas inalámbricos que comparten la banda de 2,4 GHz, como por ejemplo una red LAN inalámbrica o un dispositivo Bluetooth, es posible que la transmisión de los productos S-AIR o de otros sistemas inalámbricos sea inestable. En tal caso, es posible que la transmisión mejore con la modificación del ajuste de "RF CHANGE".

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse / varias veces hasta que aparezca "S-AIR SET" y, a continuación, pulse ()o 3 Pulse / varias veces hasta que aparezca "RF CHANGE" y, a continuación, pulse ()o→ .

4 Pulse / varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse .

• RF AUTO: por lo general, selección esta opción. El sistema cambia de "RF CHANGE" a "RF ON" o "RF OFF" automáticamente.
• RF ON: El sistema transmite el sonido mediante la búsqueda del canal más adecuado para la transmisión.
• RF OFF: El sistema transmite el sonido mediante la fijación del canal de transmisión.

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Notas

• Si el transistor inalámbrico no está insertado en la unidad principal S-AIR, no ajustar "RF CHANGE".
• En la mayoría de los casos, no necesitará cambiar este ajuste.
• Si "RF CHANGE" está ajustado en "RF OFF", la transmisión entre la unidad principal S-AIR y la unidad secundaria S-AIR se establecerá mediante uno de los siguientes canales.
• S-AIR ID A: canal equivalente al canal IEEE 802.11b/g 1
• S-AIR ID B: canal equivalente al canal IEEE 802.11b/g 6
• S-AIR ID C: canal equivalente al canal IEEE 802.11b/g 11
• Es posible que la transmisión mejore al cambiar el canal de transmisión (frecuencia) de otros sistemas inalámbricos. Para obtener más información, consulte el manual de instrucciones de los demás sistemas inalámbricos.

Utilización del receptor S-AIR con la unidad principal S-AIR en modo de espera

(Solo para el receptor S-AIR (no suministrado))

Puede disfrutar del receptor S-AIR cuando la unidad principal S-AIR está en modo de espera mediante el ajuste de "S-AIR STBY" en "STBY ON".

Nota

El indicador POWER/ACTIVE STANDBY de la unidad principal S-AIR (este receptor) se enciende en color ámbar.

1 Pulse AMP MENU. "LEVEL" aparecerá en la pantalla. 2 Pulse ↓/↓ varias veces hasta que aparezca "S-AIR SET" y, a continuación, pulse ⊕ o →. 3 Pulse ↓/↓ varias veces hasta que aparezca "S-AIR STBY" y, a continuación, pulse ⊕ o →.

4 Pulse ↓/↓ varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse

• STBY OFF: No puede usar el receptor S-AIR cuando la unidad principal S-AIR se encuentra en espera.
• STBY ON: Puede utilizar el receptor S-AIR cuando la unidad principal S-AIR se encuentra en modo de espera o encendida.

5 Pulse AMP MENU.

Se desactiva el menú AMP.

Notas

• Si ajusta "S-AIR STBY" en "STBY ON", el consumo de energía aumenta durante el modo de espera.
• Si el transmisor inalámbrico no está insertado en la unidad principal S-AIR, no puede ajustar "S-AIR STBY".
• Si el transmisor inalámbrico se desconecta de la unidad principal S-AIR, "S-AIR STBY" se ajustará en "STBY OFF" automáticamente.
• Si apaga el sistema cuando "S-AIR STBY" está ajustado en "STBY ON", no utilice ningún botón que no sea I/
• Es posible que el sonido del receptor S-AIR se corte cuando se interrumpa el funcionamiento de la unidad principal S-AIR.

Configuración avanzada

Modificación de las asignaciones de los botones de entrada

Es posible modificar los ajustes iniciales de los botones de entrada (BD, DVD, SAT/CATV, VIDEO y SA-CD/CD) para adaptarlos a los componentes de su sistema. Por ejemplo, si conecta un reproductor de discos Blu-ray a la toma DVD del receptor, puede configurar el botón DVD de este mando a distancia para controlar el reproductor de discos Blu-ray.

Nota

No es posible modificar las asignaciones de mando a distancia correspondientes a TV, DMPORT y TUNER.

1 Mientras mantiene pulsado el botón de entrada del que desea modificar la asignación, mantenga pulsado AV I/①.

Ejemplo: Mientras mantiene pulsado DVD, mantenga pulsado AV I/

2 Con el botón AV I/ pulsado, suelte el botón de entrada seleccionado en el paso 1.

Ejemplo: Manteniendo pulsado el botón AV I/O, suelte DVD.

3 Consultando la tabla, pulse el botón correspondiente a la CATEGORY que desee y, a continuación, suelte AV I/0.

Ejemplo: Pulse 1 y, a continuación, suelte AV I/°. A partir de ahora podrá utilizar el botón DVD para controlar el reproductor de discos Blu-ray.

Categorías y botones correspondientes para BD, DVD, SAT/CATV, VIDEO y SA-CD/CD

Categorías	Pulse
Reprodctor de discos Blu-ray (modo de comando BD1)a)	1
Grabadora de discos Blu-ray (modo de comando BD3)	2
Lector de DVD (modo de comando DVD1)	3
Grabadora de DVD (modo de comando DVD3)b)	4
Videograbadora (modo de comando VTR3)	5
Lector de CD	6
Receptor de satélite digital europeo c)	7

a) El ajuste inicial del botón BD. Para obtener más información acerca del ajuste de BD1 o BD3, consulte el manual de instrucciones suministrado con el reproductor de discos Blu-ray o la grabadora de discos Blu-ray. b) El ajuste inicial del botón DVD. Las grabadoras DVD de Sony se controlan con un ajuste DVD1 o DVD3. Para obtener más información, consulte el manual de instrucciones suministrado con las grabadoras de DVD. c) El ajuste inicial del botón SAT/CATV.

Para deshacer todas las asignaciones de botones del mando a distancia

Mantenga pulsado , y pulse I/0 y

Se restablecerán los ajustes iniciales del mando a distancia.

Configuración y ajustes mediante el menú del amplificador

Utilizando los nombres del amplificador podrá realizar diversos ajustes, con el objeto de personalizar el receptor.

Desplazamiento a través de los menús

1 Pulse AMP MENU.

"LEVEL" aparecerá en la pantalla.

2 Pulse / varias veces hasta que aparezca el menú que desee y, a continuación, pulse ① o →

3 Pulse / varias veces hasta que aparezca el parámetro que desee ajustar y, a continuación, pulse o → .

4 Pulse / varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse

Para volver a la pantalla anterior

Pulse

Para salir del menú

Pulse AMP MENU.

Descripción general de los menús

a) Para obtener más información, consulte "Utilización del sonido a bajo nivel de volumen (NIGHT MODE)" (página 38). b) Este parámetro únicamente está disponible cuando se selecciona la entrada SAT/CATV. c) Para obtener más información, consulte "Preparación para la referencia "BRAVIA" Sync" (página 43). ^d) Este parámetro únicamente está disponible cuando "CTRL HDMI" está ajustado en "CTRL ON". e) Cuando se guarda el resultado del proceso de calibración automática, puede mejorar el valor en intervalos de 1cm f) Este parámetro únicamente está disponible cuando "CENTER SP" está ajustado en "CENTER YES". g) Este parámetro únicamente está disponible cuando "SUR SP" está ajustado en "SUR YES". h) Para tener más información, consulte "Realización de la calibración automática" (página 29). i) Este parámetro únicamente está disponible cuando se guarda el resultado del proceso de calibración automática. j) Este menú está disponible únicamente cuando inserta el transmisor S-AIR (no suministrado). Para obtener más información, consulte "Configuración de un producto S-AIR" (página 52).

Menú LEVEL

Es posible abusar del nivel de cada voz para adaptarlo a sus preferencias.

TEST TONE

Podrá ajustar los niveles de los altavoces mientras escucha el tono de prueba desde su posición de escucha.

Para ajustar el nivel de los altavoces

FL LEVEL (Nivel del altavoz frontal izquierdo)

CNT LEVEL (Nivel del altavoz central)

FR LEVEL (Nivel del altavoz frontal derecho)

SR LEVEL (Nivel del altavoz de sonido envolvente derecho) SL LEVEL (Nivel del altavoz de sonido envolvente izquierdo) SW LEVEL (Nivel del altavoz de graves)

1 Pulse / varias veces hasta que aparezca "TEST TONE" y, a continuación, pulse o → . 2 Pulse / varias veces hasta que aparezca "T. TONE ON" y, a continuación, pulse () .

El tono de prueba se emite desde cada altavoz siguiendo la secuencia que se indica a continuación:

Frontal izquierdo Central Frontal derecho Sonido envolvente derecho

Sonido envolvente izquierdo

Altavoz de graves

3 Pulse hasta que aparezca "TEST TONE". 4 Pulse / varias veces para seleccionar el altavoz que desee y, a continuación, pulse ① o →

El tono de prueba se emitirá únicamente desde el altavoz que se está ajustando.

• FL LEVEL, CNT LEVEL, FR LEVEL, SR LEVEL, SL LEVEL, SW LEVEL

Notas

• "CNT LEVEL" no aparece al ajustar
• "CENTER NO" en el ajuste "SP SETUP".
• "SR LEVEL" y "SL LEVEL" no aparecen al ajustar "SUR NO" en el ajuste "SP SETUP".

5 Pulse / varias veces para ajustar el nivel de los altavoces y, a continuación, pulse ()

Puede ajustar desde -6,0 dB hasta +6,0 dB, en intervalos de 0,5 dB.

Nota

Si no realiza el ajuste durante un periodo de tiempo determinado, el tono de prueba se emitirá desde el siguiente altavoz de la secuencia.

6 Repita los pasos 4 y 5 para ajustar el nivel del resto de altavoces.

7 Cuando haya terminado de realizar ajustes, pulse / varias veces hasta que aparezca "TEST TONE" y, a continuación, pulse () o .

8 Pulse / varias veces hasta que aparezca "T. TONE OFF" y, a continuación, pulse () .

Si no se emite un tono de prueba a través de los altavoces

• Es posible que los cables de los altavoces no estén conectados correctamente.
• Es posible que se haya producido un problema de cortocircuito en los cables de los altavoces.

Nota

Las señales del tono de prueba no se emiten a través de la toma HDMI OUT.

■ AUDIO DRC

Es posible comprimir el rango dinámico de la pista de sonido. Esta función puede resultar útil si desea ver películas con un volumen bajo. AUDIO DRC se aplica únicamente a fuentes Dolby Digital.

• DRC OFF: No comprime el rango dinámico.
• DRC STD: Comprime el rango dinámico tal y como desea el ingeniero de grabación.
• DRC MAX: Comprime el rango dinámico totalmente.

Observación

La compresión de rango dinámico de audio le permite comprimir el rango dinámico de la pista de sonido en función de la información del rango dinámico incluido en la señal Dolby Digital. "DRC STD" es el ajuste estándar, pero sólo representa una compresión ligera. Por lo tanto, se recomienda usar el ajuste "DRC MAX". Este ajuste comprime considerablemente el rango dinámico y permite ver películas a altas horas de la noche con un volumen bajo. A diferencia de los limitadores analógicos, los niveles están predeterminados y ofrecen una compresión muy natural.

Menú TONE

Es posible ajustar la calidad tonal (los niveles de graves y agudos) de los altavoces.

BASS

TREBLE

Para ajustar el nivel del tono

1 Pulse ▲/▼ varias veces hasta que aparezca "BASS" o "TREBLE" y, a continuación, pulse ◀ o ▶. 2 Pulse ▲/▼ varias veces hasta que aparezca el nivel de graves o agudos y, a continuación, pulse ◀ o ▶. Puede ajustar desde -6,0 dB hasta +6,0 dB, en intervalos de 0,5 dB.

Menu AUDIO

Puede realizar los ajustes de audio en referencia a sus preferencias.

A/V SYNC

Cuando la velocidad de la imagen es inferior a la del sonido, puede ajustar esta referencia para retrasar la emisión del sonido.

SYNC OFF: No se realiza ningún tipo de ajuste. SYNC 1-20: Se ajusta entre 1 (10 ms) y 20 (200 ms), en intervalos de 1 (10 ms).

Notas

• Es posible que, usando esta función, no pueda ajustar a la perfección el retardo existente entre el sonido y la imagen. -Estamericana. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia. -Elasistancia.

DUAL MONO

Puede seleccionar el idioma que desea escuchar durante las emisiones digitales. Este modo solo estará disponible para las fuentes Dolby Digital.

• MAIN: Se emite el sonido correspondiente al idioma principal.
• SUB: Se emite el sonido correspondiente al idioma secundario.
• MAIN/SUB: Se emite, simultáneamente, el sonido correspondiente al idioma principal a través del altavoz frontal izquierdo, y el idioma secundario a través del altavoz frontal derecho.

INPUT MODE

Es posible seleccionar el ajuste del modo de entrada de audio al conectar un sintonizador de satélite o un sintonizador de televisión por cable a la toma HDMI IN y a la toma de entrada digital óptica del receptor, y seleccionando la entrada SAT/CATV.

• AUTO: Otorga prioridad a las señales de audio HDMI si se han realizado las dos conexiones digitales (tanto HDMI como óptica).
• OPT: Especializa las señales de audio digital emitidas a la toma SAT/CATV OPT IN.

Menú SYSTEM

Es posible realizar diversos ajustes para adaptarlos a sus preferencias.

DIMMER

Puede ajustar el brillo de la pantalla.

• DIMMER ON: Baja iluminación.
• DIMMER OFF: Alta iluminación.

DISPLAY

Puede cambiar el ajuste de la pantalla.

• DSPL ON: La pantalla aparece en todo momento.
• DSPL OFF: La pantalla aparece al activar el receptor.

SLEEP

Puede configurar el receptor para que se apague a una hora preestablecida cuando desee dormirse escuchando música. Puede preajustar el tiempo en intervalos de 10 minutos.

Para activar el temporizador para desconexión

1 Pulse / varias veces hasta que aparezca "SLEEP" y, a continuación, pulse o 2 Pulse / varias veces para seleccionar la hora preestablecida y, a continuación, pulse . El número de horas (el tiempo restante) cambiará de la forma siguiente:

AUTO STBY

Es posible ajustar el receptor para que cambie al modo de espera cuando no accione el receptor durante 30 minutos y cuando no reciba señales de entrada.

STBY ON: Cambia al modo de espera. STBY OFF: No cambia al modo de espera.

Menú SP SETUP

Es posible ajustar la distancia de los altavoces conectados a este receptor.

CENTER SP

SUR SP

Para ajustar la conexión de los altavoces

1 Pulse / varias veces hasta que aparezca el altavoz que desee ajustar y, a continuación, pulse ① o

• CENTER SP: Selecciona el altavoz central.
• SUR SP: Selecciona el altavoz de sonido envolvente.

2 Pulse / varias veces hasta que aparezca el ajuste que desee y, a continuación, pulse

• CENTER (SUR) YES: Selecciona si conecta los altavoces.
• CENTER (SUR) NO: Selecciona si no conecta los altavoces.

■ FL DIST (Distancia del altavoz frontal izquierdo) CNT DIST (Distancia del altavoz central) ■ FR DIST (Distancia del altavoz frontal derecho) SR DIST (Distancia del altavoz de sonido envolvente derecho) SL DIST (Distancia del altavoz de sonido envolvente izquierdo) SW DIST (Distancia del altavoz de graves)

Para establecer la distancia del altavoz hasta su posición de escucha

1 Pulse / varias veces hasta que aparezca el altavoz que desea ajustar y, a continuación, pulse ① o

Es posible ajustar entre 0M 0CM y 7M 0CM.

Observación

Cuando se guarda el resultado del proceso de calibración automática, se puede ajustar la distancia de los altavoces en intervalos de 1cm. Si se guarda el resultado del proceso de calibración automática, se puede ajustar la distancia de los altavoces en intervalos de 10cm

3 Repita los pasos 1 y 2 para ajustar la distancia de otro altavoz.

Información adicional

Glosario

Deep Colour

Señales de video para las que se ha aumentado la profundidad del color de las señales que se transmiten a través de una toma HDMI.

El número de colores que podría expresarse mediante 1 píxel era de 24 bits (16.777.216 colores) con la toma HDMI actual. Sin embargo, el número de colores que pueda expresarse con 1 píxel será de 36, etc., bits cuando el receptor se corresponda con Deep Colour.

Debido a que la gradación de la profundidad de un color pueda expresarse con mayor precisión y un mayor número de bits, los cambios continuos de color pueden expresarse de forma más uniforme.

Digital Cinema Sound (DCS)

Tecnología de reproducción de sonido exclusiva para sistemas de cine doméstico desarrollada por Sony, en colaboración con Sony Pictures Entertainment, para disfrutar del emocionante y potente sonido de las salas de cine en el hogar. Gracias a la tecnología "Digital Cinema Sound" desarrollada mediante la integración de un sistema DSP (Digital Signal Processor) y el análisis de datos, es posible experimentar en el hogar el camino de sonido ideal deseado por los productores cinematográficos.

Dolby Digital

Este formato de sonido para cine es más avanzado que Dolby Surround Pro Logic. En este formato, los altavoces de sonido envolventes emiten el sonido estéreo con un rango de frecuencia ampliado, además de incorporarse de forma independiente un canal de graves para aumentar el nivel de graves. Este formato recibe también el nombre de "5.1", en el que el canal de sonido envolvente se considera el canal 0.1 (dado que actúa únicamente cuando es necesario un efecto de graves profundos). Los cinco canales que conforman este formato se graban por separado, consiguiendo así una separación de canales excelente. Además, debido a que todas las señales se procesan de forma digital, se produce menos degradación de señal.

Dolby Pro Logic II

Dolby Pro Logic II crea cinco canales de calidad de ancho de banda completo procedentes de dos fuentes de canal. Esto se consigue utilizando un decodificador de sonido envolvente equipado con una matriz de gran pureza, que extrae las propiedades espaciales de la grabación original sin tener que agregar ningún tipo de nuevo sonido ni coloración tonal.

Dolby Surround (Dolby Pro Logic)

Tecnología de procesamiento de audio desarrollada por Dolby Laboratories, Inc. La información de los canales envolvente monoaural y central se reparte en dos canales estéreo. Cuando se reproduce, el audio se decodifica y se emite en formato de sonido envolvente de 4 canales. Se trata del método de procesamiento de audio más común para DVD-video.

Tecnología de codificación/decodificación de audio digital para salas de cine desarrollada por DTS, Inc. Comprime el audio menos que Dolby Digital, por lo que ofrece una reproducción de sonido de mayor calidad.

Frecuencia de muestreo

Para convertir audio analógico a digital, se deben cuantificar los datos analógicos. Este proceso se denomina muestreo, y el número de veces por segundo que se cuantifican los datos analógicos se conoce como frecuencia de muestreo. Un CD de música normal almacena datos cuantificados a 44.100 veces por segundo, que se expresa como una frecuencia de muestreo de 44,1kHz . En general, una frecuencia de muestreo más alta significa una mejor calidad de sonido.

HDMI (High-Definition Multimedia Interface, Interfaz multimedia de alta definición)

HDMI (High-Definition Multimedia Interface, Interfaz multimedia de alta definición) es una interfaz que admite video y audio en una única conexión digital, lo que permite disfrutar de sonido e imágenes digitales de alta calidad. La especificación HDMI admite HDCP (High-bandwidth Digital Contents Protection, Protección de contenido digital de alto ancho de banda), una tecnología de protección contra copia que incorpora tecnología de codificación para las señales de video digitales.

L.F.E. (Low Frequency Effects, Efectos de baja frecuencia)

Efectos de sonido de frecuencias bajas que se emiten a través de un altavoz potenciador de graves en Dolby Digital o DTS, etc. Al añadir un efecto de graves profundos con una frecuencia de 20 a 120 Hz, se obtiene un audio más potente.

En los últimos tiempos hemos asistido a una rápida propagación de los soportes DVD, las emisiones digitales y otros soportes de alta calidad.

Para garantizar que las sutiles variaciones de estos soportes de alta calidad se transmiten sin deterioro, Sony ha desarrollado una tecnología denominada "S-AIR" para la transmisión por radio de las señales de audio digital sin compresión, y ha incorporado dicha tecnología a los productos EZW-RT10/EZW-T100.

Esta tecnología transfiere señales de audio digital sin compresión mediante el rango de bandas de 2,4 GHz de la banda ISM (Industrial, Scientific and Medical), como las redes LAN inalámbricas y las aplicaciones Bluetooth.

S-Master

S-Master es una tecnología de amplificador totalmente digitalizable que reduce la fluctuación del sonido, consiguiendo una gran claridad en los tonos y una reproducción fidedigna del sonido original. La sección de amplificador compacta admite mayor eficiencia energética y mejora el rendimiento térmico.

Una señal TSP es una señal de medición de gran precisión que utiliza energía por impulsos y mide una banda ancha, de abajo arriba en un corto periodo de tiempo.

La calidad de energía utilizada para medir señales es importante para asegurar la precisión de la medición en un ambiente interior normal. La utilización de señales TSP permite la medición de señales de forma eficaz.

x.v.Color

"x.v.Color" permite obtener una reproducción más fiel de los colores, como por ejemplo los colores brillantes de las flores y el azul turquesa de los mares del sur.

"x.v.Color" es un nombre promocional otorgado a los productos que tienen la calidad de hacer realidad un amplio espacio de color bajo las especificaciones de xvYCC. Es una marca comercial de Sony Corporation.

xvYCC es un estándar internacional de las especificaciones técnicas del espacio de color de espectro ampliado para las señales de video. El espectro de color de xvYCC es más amplio que el del sRGB utilizado en el sistema de televisión actual.

Precauciones

Seguridad

Si algún objeto sólido o líquido accede a la carcasa, desenchufe el receptor y haga que personal calificado lo revise antes de seguir utilizándolo.

Fuentes de alimentación

• Antes de utilizar el receptor, compruebe que el voltaje de funcionamiento es idéntico al del suministro eléctrico local. El voltaje de configuración está indicado en la placa de características de la parte posterior del receptor.
• Aunque haya apagado la unidad, esta continúa recibiendo suministro eléctrico de CA cuando está conectada a la toma de corriente de CA.
• Si no va a utilizar el receptor durante un período de tiempo prolongado, asegúrese de desconectarlo de la toma de corriente de pared. Para desconectar el cable de alimentación de CA, tire del enchufe; nunca tire del cable.
• El cable de alimentación de CA sólo puede sustituirse en un establecimiento de servicios técnico especializado.

Acumulación de calor

Que el receptor se caliente durante el funcionamiento no indica un fallo de funcionamiento. Si utiliza este receptor de forma continua a niveles de volumen elevados, la temperatura aumenta considerablemente en las partes superior, laterales e inferior de la carcasa. Para evitar quemarse, no toque la carcasa.

Instalación

• Coloque el receptor en un lugar con ventilación adecuada para evitar que se acumule calor y prolongar su vida útil.
• No coloque el receptor cerca de fuentes de calor, ni en lugares expuestos a la luz solar directa, polvo excesivo o golpes mecánicos.
• No coloque ningún objeto sobre la carcasa que pueda bloquear los orificios de ventilación y ocasionar fallos de funcionamiento.
• No coloque el receptor cerca de equipos tales como un televisor, una videograbadora o una platina de casete. Si está utilizando el receptor junto con un televisor, una videograbadora o una platina de casete y se coloca muy cerca de dichos equipos, es posible que se produzca ruido y que se deteriore la calidad de la imagen. Esto es especialmente probable cuando se utiliza una antena interior. Por lo tanto, se recomienda utilizar una antena exterior.
• Tenga precaución si coloca el receptor o los altavoces sobre superficies con un tratamiento especial (con cera, aceite, pulimento, etc.), ya que podrían aparecer manchas o producirse decoloración.

Funcionamiento

Antes de conectar otros componentes, asegúrese de apagar y desenchufar el receptor.

Si detecta irregularidades en los colores que muestra una pantalla de televisión cercana

El altavoz central está blindado magnéticamente para permitir su instalación cerca de un conjunto de televisión. Sin embargo, en determinados tipos de aparatos de televisión podrían aparecer ciertas irregularidades de color. Dado que los altavoces frontales, los altavoces de sonido envolvente y el altavoz de graves no están magnéticamente blindados, se recomienda colocarlos en una posición más alejada del aparato de televisión (página 17).

Si se perciben irregularidades en los colores...

Apague el televisor y, transcurridos entre 15 y 30 minutos, enciéndalo de nuevo.

Si vuelven a aparecer irregularidades en los colores...

Aleje el altavoz aún más del televisor.

Si se producen acoplamientos

Cambie la posición de los altavoces o desactive el volumen del receptor.

Limpieza

• Limpie la carcasa, el panel y los controles con un paño suave humedecido. No utilice ningún tipo de almohadilla abrasiva, limpiador en polvo, estropajos ni esponjas.
• Si las manchas son de aceite o de huellas digitales, exhale su aliento sobre la superficie y pase un paño suave seco.

Función S-AIR

• Debido a que los productos S-AIR transmiten el sonido a través de las ondas de radio, podrían producirse cortes de sonido cuando se obstruyen las ondas de radio. Esto es característico de las ondas de radio, no es un fallo de funcionamiento.
• Dado que los productos S-AIR transmiten el sonido a través de las ondas de radio, los dispositivos que generen energía electromagnética, como por ejemplo los hornos microondas, podrían interferir con la transmisión del sonido.
• Debido a que los productos S-AIR realizan ondas de radio que comparten la misma frecuencia que otros sistemas inalámbricos, como por ejemplo LAN inalámbrica o dispositivos Bluetooth, podrían generarse interferencias o mala calidad de transmisión. En caso de ser así, siga los pasos que se indican a continuación:
• Evite colocar los productos S-AIR cerca de otros sistemas inalámbricos.
• Evite utilizar los productos S-AIR y otros sistemas inalámbricos simultáneamente.
• Es posible que la transmisión mejore al cambiar el canal de transmisión (frecuencia) de otros sistemas inalámbricos. Para obtener más información, consulte el manual de instrucciones de los otros sistemas inalámbricos.
• La distancia de transmisión varía en función del entorno de utilización. Busque una ubicación en la que la transmisión entre la unidad principal S-AIR y la unidad secundaria sea lo más eficaz posible, e instale la unidad principal S-AIR y la unidad secundaria en dicha ubicación.
• Coloque el producto (o productos) S-AIR en una superficie estable.
• Si se dan las siguientes condiciones, la calidad de transmisión podría ser menor, y la distancia de transmisión podría verse reducida hasta un nivel demasiado bajo:
• Hay un muro o pared de hormigón reforzado o piedra entre los productos S-AIR.
• Existe un elemento de división o puerta de acero, o muebles o productos eléctricos fabricados en vidrio a prueba de incendios, metal, etc., entre los productos S-AIR.

Si tiene alguna pregunta o problema relacionado con el receptor, consulte con el distribuidor Sony más cercano.

Solución de problemas

Si experimenta una de las siguientes dificultades cuando utilice el receptor, utilice esta guía de solución de problemas para solucionar el problema.

Audio

No se emite sonido, independientemente del componente seleccionado, o solo se escucha un sonido muy bajo.

• Compruebe que los altavoces y los componentes están conectados correctamente.
• Compruebe que el receptor y todos los componentes están encendidos.
• Compruebe que el control MASTER VOLUME no está ajustado en "VOLUME MIN".
• Pulse para cancelar la función de silenciamiento.
• Compruebe que ha seleccionado el componente correcto con los botones de entrada.
• El dispositivo protector del receptor se ha activado. Apague el receptor, elimine el problema de cortocircuito y vuelva a encenderlo.
• Compruebe que el ajuste de INPUT MODE sea correcto para la entrada SAT/CATV.

• Compruebe que el componente está conectado correctamente a las tomas de entrada de audio correspondientes a dicho componente.
• Compruebe que los cables utilizados para realizar la conexión están completamente insertados en las tomas tanto del receptor como del componente.

No se emite sonido de uno de los altavoces frontales.

• Asegúrese de que ha realizado la conexión a las dos tomas L y R de un componente analógico y no solo a una de estas. Utilice un cable de audio (no suministrado).

No se emite sonido de fuentes digitales.

• Compruebe que el ajuste de INPUT MODE está establecido en "OPT" para la entrada SAT/CATV (página 67).
• Ajuste "ARC" en "ARC OFF" si no se emite sonido a través de la toma TV OPT IN durante la recepción de señales de televisor (página 49).

Se produce un zumbido o ruido considerable.

• Compruebe que los altavoces y los componentes están conectados correctamente.
• Compruebe que los cables de conexión estén alejados de un transformador o motor y alejados al menos 3 metros de un televisor o luz fluorescente.
• Aleje los componentes de audio del televisor.
• Los enchufes y las tomas pueden estar sucios. Límpielos con un paño ligeramente humedecido con alcohol.

Al encender uno de los componentes conectados a este receptor se produce un sonido emergente.

• Compruebe que el ajuste de INPUT MODE está establecido en "OPT" para la entrada SAT/CATV (página 67).

No se emite sonido o solo se escucha un sonido muy bajo a través de los altavoces central o de sonido envolvente.

• Seleccione "MOVIE-D.C.S." (página 36).
• Ajuste el nivel de los altavoces (página 65).
• Compruebe que los altavoces estén conectados correctamente.

No se emite sonido a través del altavoz de graves.

• Compruebe que el altavoz de graves está conectado correcta y firmemente.

No se puede obtener el efecto de sonido envolvente.

• Asegúrese de que la función de campo de sonido está activada (pulse SOUND FIELD + / -).
• Los campos de sonido no funcionan con señales cuya frecuencia de muestreo es superior a 48kHz.

No se reproduce el sonido Dolby Digital o DTS multicanal.

• Compruebe que el DVD, etc. que está reproduciendo está grabado en formato Dolby Digital o DTS.
• Si conecta un lector de DVD, etc. a las tomas de entrada digital del receptor, ajuste el audio (la configuración correspondiente a la calidad de audio) del componente conectado.
• Utilice el menú del televisor para seleccionar Sistema de audio como configuración de los altavoces.

El componente conectado al adaptador Digital MEDIA PORT no emite sonido.

• Ajuste el volumen del receptor.
• El adaptador DIGITAL MEDIA PORT o el componente no se han conectado correctamente. Apague el receptor y, a continuación, vuelva a conectar el adaptador DIGITAL MEDIA PORT o el componente.
• Compruebe el adaptador DIGITAL MEDIA PORT o el componente para asegurarse de que es compatible con el receptor.

Vídeo

No aparece ninguna imagen o solo aparece una imagen poco clara en la pantalla del televisor o en el monitor.

• Asegúrese de que ha conectado la salida de video de su componente de video al televisor.
• Aleje los componentes de audio del televisor.
• En función del adaptador del DIGITAL MEDIA PORT, es posible que no se pueda emitir video.

HDMI

El sonido de la fuente que se recibe a través de la toma HDMI del receptor no se emite a través del altavoz del receptor ni de los altavoces del televisor.

• Compruebe la conexión HDMI (página 23).
• Asegúrese de que "CTRL HDMI" está ajustado en "CTRL ON" en el menú SET HDMI.
• No es posible escuchar un Super Audio CD mediante una conexión HDMI.
• En función del componente de reproducción, es posible que deba configurar el componente. Consulte el manual de instrucciones suministrado con cada componente.
• Asegúrese de usar un cable HDMI de alta velocidad al visualizar imágenes o escuchar sonido durante la transmisión Deep Colour o 3D.

La imagen de la fuente que se recibe a través de la toma HDMI del receptor no se emite a través del televisor.

• Compruebe la conexión HDMI (página 23).
• En función del componente de reproducción, es posible que deba configurar el componente. Consulte el manual de instrucciones suministrado con cada componente.
• Asegúrese de usar un cable HDMI de alta velocidad al visualizar imágenes o escuchar sonido durante la transmisión Deep Colour o 3D.

La función Control por HDMI no funciona.

• Compruebe la conexión HDMI (página 23).
• Asegúrese de que "CTRL HDMI" está ajustado en "CTRL ON" en el menú SET HDMI.
• Asegúrese de que el componente conectado es compatible con la función Control por HDMI.
• Compruebe los ajustes de la referencia Control por HDMI en el componente conectado. Consulte el manual de instrucciones del componente conectado.
• Si cambia la conexión HDMI, conecta o desconecta el cable de alimentación de CA o se produce un corte en el suministro eléctrico, repita el procedimiento del apartado "Preparación para la función "BRAVIA" Sync" (página 43).

No se emite ningún sonido a través del altavoz del televisor y el receptor, mientras se utiliza la función de Control de audio del sistema.

• Asegúrese de que el televisor es compatible con la función de Control de audio del sistema.
• Si no puede escuchar el sonido de un componente conectado al receptor
• Seleccione la entrada adecuada si desea ver un programa en un componente conectado al receptor a través de una conexión HDMI.
• Cambie el canal del televisor si desea ver una emisión de televisión.
• Seleccione el componente o la entrada que desea ver cuando vea un programa en el componente conectado al televisor. Consulte esta operación en el manual de instrucciones del televisor.

Cuando el receptor está en el modo de espera, en el televisor no aparece imagen ni sonido.

• Cuando el receptor está en el modo de espera, la imagen y el sonido se emiten desde el componente HDMI seleccionado la última vez que apagó el receptor. Si está utilizando otro componente, inicie la reproducción del componente y efectúe la operación de reproducción mediante una pulsación, o apague el receptor para seleccionar el componente HDMI del que desea disfrutar.
• Asegúrese de que “PASS THRU” está establecido en “THRU ON” en el menú SET HDMI si conecta al receptor componentes que no sean compatibles con “BRAVIA” Sync (página 48).

El volumen disminuye cuando el método de salida cambia del altavoz del televisor a los altavoces conectados al receptor.

• La función Límite de volumen está activa (página 46).

Función S-AIR

No se ha establecido la conexión S-AIR (la transmisión de sonido no se ha establecido); por ejemplo, el indicador de la unidad secundaria S-AIR se apaga, parpadea o se ilumina en rojo.

• Si utiliza otra unidad principal S-AIR, colóquela a una distancia superior a 8 metros de esta unidad principal S-AIR.
• Compruebe los ID de S-AIR de la unidad principal y la unidad secundaria S-AIR (página 54).
• Se ha sincronizado otra institución secundaria S-AIR con la institución principal S-AIR. Sincronice la institución secundaria S-AIR deseada con la institución principal S-AIR (página 55).
• La unidad principal S-AIR está sincronizada con otra unidad secundaria S-AIR. Cancele el proceso de emparejamiento.
• Coloque la unidad principal S-AIR y la unidad secundaria S-AIR alejadas de otros dispositivos inalámbricos.
• Evite utilizar cualquier otro dispositivo inalámbrico.
• La unidad secundaria S-AIR está apagada. Asegúrese de que el cable de alimentación de CA (cable de red) está conectado y encienda la unidad secundaria S-AIR.

No se oye sonido a través del producto S-AIR.

• Si utiliza una unidad principal S-AIR, colóquela a una distancia superior a 8 metros de esta unidad principal S-AIR.
• Compruebe los ID de S-AIR de la unidad principal y la unidad secundaria S-AIR (página 54).
• Compruebe el ajuste de emparejamiento (página 55).
• Acerque la unidad principal S-AIR y la unidad secundaria S-AIR entre sí.
• Evite utilizar dispositivos que generen energía electromagnética, como por ejemplo un horno microondas.
• Coloque la unidad principal S-AIR y la unidad secundaria S-AIR alejadas de otros dispositivos inalámbricos.
• Evite utilizar cualquier otro dispositivo inalámbrico.
• Cambie el ajuste de "RF CHANGE" (página 59).
• Cambie los ajustes de ID de S-AIR ID de la unidad principal S-AIR y la unidad secundaria S-AIR.
• Apague el receptor y la unidad secundaria S-AIR y, a continuación, enciéndalos.
• Compruebe que no haya auriculares conectados a la unidad secundaria S-AIR.

Se oye ruido o se producen saltos de sonido.

• Si utiliza una unidad principal S-AIR, colóquela a una distancia superior a 8 metros de esta unidad principal S-AIR.
• Es posible que las fuentes con protección de los derechos de autor no puedan reproducirse en una unidad secundaria S-AIR.
• Acerque la unidad principal S-AIR y la unidad secundaria S-AIR entre sí.
• Evite utilizar dispositivos que generen energía electromagnética, como por ejemplo un horno microondas.
• Coloque la unidad principal S-AIR y la unidad secundaria S-AIR alejadas de otros dispositivos inalámbricos.
• Evite utilizar cualquier otro dispositivo inalámbrico.
• Cambie el ajuste de "RF CHANGE" (página 59).
• Bombie los ajustes de ID de S-AIR ID de la unidad principal S-AIR y la unidad secundaria S-AIR.

"HP NO LINK" y "VOLUME MIN" aparecen de forma alterna en la pantalla, y el volumen del receptor cae a un nivel mínimo.

• El volumen baja a un nivel mínimo al apagar el amplificador de sonido envolvente con los auriculares conectados, o si la recepción de la señal de radio es deficiente. Compruebe la recepción de la señal de radio y ajuste el nivel de volumen para restaurar el sonido precedente de los auriculares.

Sintonizador

La recepción de FM no es buena.

• Utilice un cable coaxial de 75 ohmios (no suministrado) para conectar el receptor a una antena de FM externa como se muestra a continuación. Si conecta el receptor a una antena exterior, conéctelo a tierra para protegerlo de las tormentas. Para evitar explosiones de gas, no conecte el conductor de toma a tierra a una tubería de gas.

Antena FM exterior

No se pueden sintonizar emisoras de radio.

• Compruebe que las antenas estén conectadas correctamente. Ajuste las antenas y conecte una antena externa, si es necesario.
• La intensidad de la señal de las emisoras es demasiado débil (cuando se sintoniza con la función de sintonización automática). Cambie a recepción monoaural (página 39).
• No se han presintonizado emisoras o las emisoras presintonizadas se han borrado (cuando se sintoniza mediante la búsqueda de emisoras presintonizadas). Presintonice las emisoras (página 40).

El sistema RDS no funciona.*

• Asegúrese de que tiene sintonizada una emisora FM RDS.
• Seleccione una emisora FM con una señal más potente.

La información RDS que desea no aparece.*

• Póngase en contacto con la emisora para saber si ofrecen dicho servicio. Si es así, es posible que el servicio no esté disponible en esos momentos.
• Modelos de esta serie solamente.

Mando a distancia

El mando a distancia no funciona.

• Oriente el mando a distancia hacia el sensor del mando a distancia del receptor.
• Elimine la interferencia, que se utiliza para extraer la glándula endocrina del testículo. Es una solución líquida que se puede usar en el tratamiento del cáncer de próstata.
• Sustituya todas las pilas del mando a distancia por unas nuevas, si disponen de carga.
• Asegúrese de seleccionar la entrada correcta en el mando a distancia.

Otros

El indicador POWER/ACTIVE STANDBY parpadea.

• El receptor se encuentra en modo de protección. Apague el receptor y enciéndalo de nuevo.

El receptor se apaga automáticamente.

• Está activada la función AUTO STBY (página 68).

Mensajes de error

Si aparece un mensaje de error mientras se realiza el proceso de calibración automática, consulte "Cuando aparecen indicadores de error" (página 31) para resolver el problema.

Si no puede resolver el problema utilizando la guía de solución de problemas

El borrado de la memoria del receptor podrá solucionar el problema (página 27). No obstante, tenga en cuenta que todos los ajustes memorizados se restablecerán a sus ajustes iniciales y tendrá que reajustar todos los parámetros del receptor.

Si el problema continúa

Póngase en contacto con el distribuidor Sony más cercano. Tenga en cuenta que si el personal del servicio técnico cambia las piezas durante la reparación, es posible que dichas partes no le sean devueltas.

En el caso de que el problema esté relacionado con la referencia S-AIR, solicite a un distribuidor Sony que compruebe todo el sistema (unidad principal S-AIR y unidad secundaria S-AIR).

Secciones de referencia para borrar la memoria del receptor

Para:borrar	Consulte
Todo los ajustes memorizados	pagina 27

Especificaciones

Sección del amplificador

SALIDA DE POTENCIA (nominal)

FRONT L + FRONT R

108 W + 108 W (a 3 ohm, 1 kHz, 1 % THD)

SALIDA DE POTENCIA (referencia)

FRONT L/FRONT R/CENTER/SUR L/SUR R 167 W (por canal a 3 ohm, 1 kHz)

Sección del sintonizador de FM

Gama de sintonización

Frecuencia intermedia

10,7 MHz

Sección del sintonizador de AM

Código de área	Escala de sintonización
	Intervalo en 9 kHz	Intervalo en 10 kHz
SP1, TW2, TH1	531 kHz – 1 602 kHz	530 kHz – 1 610 kHz
CEL	531 kHz – 1 602 kHz	-

Antena cerrada de AM

Frecuencia intermedia

450 kHz

General

Requisitos de alimentación

Código de área	Requisitos de alimentación
CEL, SP1, TH1	ca de 220 V – 240 V, 50/60 Hz
TW2	ca de 120 V, 50/60 Hz

Salida de potencia (DIGITAL MEDIA PORT)

Salida de CC: CC 5 V, 0,7 A máx.

Consumo de energía

Consumo de energía (durante el modo de espera): 0,3 W (cuando está desactivado el Control por HDMI y el modo de espera de S-AIR)

Dimensiones (an/al/prf) (aprox.): 430 mm × 66,5 mm × 306 mm, incluidas las piezas y controles salientes

Altavoz frontal/altavoz de sonido envolvente Rango completo

Altavoz central Rango completo, blindado magnéticamente

Altavoz

Altavoz frontal/altavoz de sonido envolvente 65 mm, tipo cónico

Altavoz central 30 mm × 60 mm, tipo cónico

Tipo cerrado

Altavoz frontal/altavoz de sonido envolvente Reflector de graves

Altavoz central Suspensión acústica

Impedancia nominal 3 ohm

Altavoz de sonido envolvente

108 mm × 540 mm ×

78 mm (sin soporte)

290 mm × 1045 mm -

1235 mm × 290 mm (con soporte)

Altavoz central 380 mm × 50 mm × 64 mm (con pie)

Peso (Aprox.)

Altavoz frontal 1,6 kg (sin soporte)

3,3 kg (con soporte)

Altavoz de sonido envolvente

1,1 kg (sin soporte)

2,6 kg (con soporte)

Altavoz central 0,38 kg (con pie)

- Altavoz de graves (SS-WP37)

325 mm (con pie)

• Altavoz frontal/altavoz de sonido envolvente (SS-TSB101)
• Altavoz central (SS-CTB101)

Altavoz frontal/altavoz de sonido envolvente

Rango completo

Altavoz central Rango completo, blindado magnéticamente

Altavoz

Altavoz frontal/altavoz de sonido envolvente

55 mm × 80 mm,

como

Altavoz central 30 mm × 60 mm,

tipo cónico

Tipo cerrado

Altavoz frontal/altavoz de sonido envolvente

Reflector de graves

Altavoz central Suspensión acústica

Impedancia nominal 3 ohm

Altavoz frontal/altavoz de sonido envolvente

75 mm × 225 mm × 71 mm

(con pie)

Altavoz central 290 mm × 49 mm × 49 mm

(con pie)

Peso (aprox.)

Altavoz frontal/altavoz de sonido envolvente

0,45 kg (con pie)

Altavoz central 0,28 kg (con pie)

- Altavoz de graves (SS-WSB101)

Para obtener más información sobre el área del componente que está utilizando, consulte la página 4.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Ciertas placas de circuito impreso no contienen retardantes de llama halogenados.

Índice

Numerics

5.1 canales 17

A

Adaptador DIGITAL MEDIA PORT conexión 22 reproducción 35

Altavoces conexión 20 instalación 17

Apagado del problema 47

Asignación de nombre 41

AUDIO DRC 66

AUTO CALIBRATION 28

AUTO STBY 68

B

"BRAVIA" Sync preparación 43

C

Campos de sonido selección 36

Canal de returno de audio (ARC) 49

Configuración inicial 27

Control de audio del sistema 45

D

Deep Colour 69

Digital Cinema Sound (DCS) 69

DIMMER 67

DISPLAY 67

Dolby Digital 69

DTS 69

E

Emparejamiento 55

G

Grabadora de DVD conexión 24, 25 reproducción 35

H

HDMI conexión 24

1

INPUT MODE 67

L

Lector de CD conexión 22 reproducción 35

Lector de DVD conexión 25 reproducción 35

Límite de volumen 46

M

Mando a distancia 12

Mensajes de error 79

Menú A.CAL MENU 64

AUDIO 64

LEVEL 64

S-AIR SET 64

SET HDMI 64

SP SETUP 64

SYSTEM 64

TONE 64

Modo Teatro 50

N

NIGHT MODE 38

R

RDS 42

Reproducción mediante una pulsación 45

Reproductor de discos Blu-ray conexión 24 reproducción 35

Reproductor de Super Audio CD conexión 22 reproducción 35

s

S-AIR 51

Selección de componente 32

Selección de escena 50

Silenciamiento 33

Sintonización automática 39 de emisoras presintonizadas directa 39

Sintonizadora conexión 26

Sintonizador de satélite, sintonizador de televisión por cable conexión 24 reproducción 34

SLEEP 67

T

Televisor conexión 21, 24 reproducción 34

Transferencia HDMI 48
