Tipo de producto	Barra de sonido
Marca	Sony
Modelo	HT-XT100
Dimensiones (An x Al x Pr)	Aproximadamente 90 x 5,2 x 7,5 cm
Peso	Aproximadamente 2,5 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	30 W (en funcionamiento)
Potencia de salida	2 x 30 W
Funciones principales	Bluetooth, HDMI ARC, entrada óptica, S-Force PRO Front Surround, modo cine/música/noche
Entradas	1 x HDMI (ARC), 1 x óptica, 1 x analógica (mini-jack)
Salidas	1 x HDMI (ARC)
Formatos de audio compatibles	Dolby Digital, DTS, PCM lineal
Conectividad inalámbrica	Bluetooth versión 2.1 + EDR
Control remoto	Sí, incluido
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	No exponer a la humedad. Desconectar en caso de tormenta.
Piezas de repuesto y reparabilidad	Índice de reparabilidad: 6,5/10. Piezas disponibles: alimentación, cables.

Preguntas frecuentes - HT-XT100 SONY

¿Cómo conectar la barra de sonido HT-XT100 a mi televisor?

Use un cable HDMI para conectar la salida HDMI ARC de la barra a la entrada HDMI ARC de su televisor. También puede usar un cable óptico si su televisor no tiene puerto ARC.

¿Puedo conectar mi smartphone por Bluetooth?

Sí, active el Bluetooth en su smartphone, luego presione el botón Bluetooth del control remoto o de la barra. Seleccione 'HT-XT100' en la lista de dispositivos para emparejar.

¿Cómo ajustar el volumen de los graves?

Use la tecla 'BASS' en el control remoto para aumentar o disminuir el nivel de graves. También puede usar el menú de ajuste de audio si está disponible.

¿Qué hacer si la barra de sonido no se enciende?

Verifique que el cable de alimentación esté correctamente conectado. Pruebe con otro enchufe. Si el problema persiste, contacte al servicio de atención al cliente.

La barra de sonido no produce sonido, ¿qué hacer?

Asegúrese de que la fuente de audio esté correctamente seleccionada (HDMI, óptica, Bluetooth). Verifique el volumen de la barra y del televisor. Intente reiniciar ambos dispositivos.

¿Cómo usar el modo noche?

Presione la tecla 'NIGHT' del control remoto para activar el modo noche. Esto reduce los sonidos fuertes y amplifica los diálogos para una escucha discreta.

¿Puedo fijar la barra de sonido a la pared?

Sí, la barra de sonido es compatible con un soporte de pared (no incluido). Use tornillos adecuados para la pared y el soporte. Consulte el manual para las dimensiones de fijación.

¿Cómo restablecer la barra de sonido?

Mantenga presionado el botón 'POWER' durante aproximadamente 5 segundos hasta que el indicador parpadee. La barra volverá a la configuración de fábrica.

¿Qué cables se incluyen en la caja?

La caja contiene un cable HDMI, un cable óptico, un cable de alimentación y el control remoto con pilas.

¿Cómo limpiar la barra de sonido?

Desconecte la barra antes de limpiar. Use un paño suave ligeramente húmedo. No use nunca disolventes ni productos abrasivos.

MANUAL DE USUARIO HT-XT100 SONY

Manual de instrucciones

ES

HDMI

http://www.sony.net/

Registro de propiedad

El modelo y los números de serie se encuentran en el panel trasera de la unidad. Registre el número de serie en el espacio que se encuentra a continuación. Consúltelo cuando deba llamar a un distribuidor Sony con respecto a este producto. N.º de modelo HT-XT100 N.º de serie

ADVERTENCIA

Para reducir el riesgo de incendios o electrocución, no exponga el aparato a la lluvia ni a la humedad.

La unidad no estará desconectada de la fuente de alimentación de ca mientras esté conectada a la toma de pared, aunque se haya apagado la propia unidad.

Para reducir el riesgo de incendio, no cubra la abertura de ventilación del dispositivo con periódicos, paños, cortinas, etc.

No exponga el dispositivo a fuentes de llamas vivas (velas encendidas, por ejemplo).

Para reducir el riesgo de incendio o descarga eléctrica, no exponga el dispositivo a goteos ni salpicaduras de líquidos. No coloque objetos llenos de líquido, como vasos, sobre el dispositivo.

Dado que el enchufe del cable de alimentación se utiliza para desconectar la unidad de la fuente de alimentación, conecte la unidad en una toma de ca de fácil acceso. En caso de percibir alguna anomalía en la unidad, desconecte inmediatamente el enchufe del cable de alimentación de la toma de ca.

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

No exponga las baterías ni los dispositivos con batería a un calor excesivo, como la luz directa del sol o fuego.

Solo para ser usado en interiores.

Para clientes en los EE. UU.

Este símbolo señala al usuario la presencia de "voltaje peligroso" sin aislamiento en el interior del aparato de tal intensidad que podría presentar riesgo de descarga eléctrica.

Este símbolo indica al usuario que el manual que acompaña a este aparato contiene instrucciones importantes referentes a su funcionamiento y mantenimiento.

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a las advertencias.
4) Siga las instrucciones.
5) No utilice este aparato cerca del agua.
6) Límpielo sólo con un paño seco.
7) No bloquee los orificios de ventilación. Instale el aparato según las instrucciones del fabricante.
8) No instale el equipo cerca de fuentes de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que producen calor.
9) No anule el propósito de seguridad del enchufe polarizado o enchufe con descarga a tierra. Un enchufe polarizado dispone de dos hojas, una más ancha que la otra. Un enchufe de tipo conexión a tierra tiene dos hojas y una tercera clavija para la conexión a tierra. La hoja

ancha o la tercera clavija se proporcionan por razones de seguridad. Si el enchufe suministrado no entra en la toma, contacte a un electricista para que reemplace la toma obsoleta.

10) Evite pisar o perforar los cables de alimentación, sobre todo en la parte del enchufe, en los receptáculos y en el punto en el que el cable sale del equipo.
11) Use solamente los accesorios indicados por el fabricante.
12) Use solamente con el carrito, soporte, trípode, ménsula o mesa indicados por el fabricante, o que se venden con el equipo. Al utilizar el carrito, tenga cuidad al desplazar el carrito con el aparato, para evitar lesiones y que se vuelque el equipo.

13) Desenchufe este equipo durante tormentas eléctricas o cuando no se vaya a utilizar por períodos prolongados.
14) Consulte a personal de servicio calificado para cualquier mantenimiento. Se requiere servicio de mantenimiento cuando se ha dañado el equipo de algún modo, tal como cuando se daña el cable o enchufe de alimentación, se ha derramado líquido sobre el equipo o han caído objetos dentro de él, se ha expuesto el equipo a lluvia o humedad o cuando el equipo no opera como de costumbre o se ha dejado caer.

La siguiente declaración de la FCC (Comisión Federal de Comunicaciones) sólo se aplica a la versión de este modelo fabricado para la venta en los EE. UU. Las demás versiones no cumplen con las regulaciones técnicas de la FCC.

NOTA:

Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites requeridos por los aparatos digitales de la clase B, en cumplimiento con la Sección 15 de las regulaciones de la FCC. Estas especificaciones han sido diseñadas para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, de no ser instalado y utilizado de acuerdo con las instrucciones podría ocasionar interferencias perjudiciales en las comunicaciones de radio.

No obstante, no se garantiza que no ocurra ninguna interferencia en una instalación particular. Si el presente equipo causa interferencia en la recepción de radio o televisión, que puede determinarse al apagar y encender el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Cambie la orientación o ubicación de la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de circuito distinta a la que está conectado el receptor.
• Consulte con su distribuidor o con un técnico especializado en radio/ televisión para solicitar asistencia.

Es preciso utilizar cables y conectores correctamente blindados y conectados a tierra para la conexión a anfitriones y/o periféricos con el fin de cumplir los límites de emisiones de la FCC.

PRECAUCIÓN

Queda notificado que ante cualquier cambio o modificación que no haya sido aprobado expresamente en este manual se podrían invalidar sus facultades para utilizar este equipo.

Este equipo no debe colocarse ni utilizarse junto con otras antenas o transmisores.

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un ambiente no controlado y cumple con las pautas de exposición a radiofrecuencia (RF) de la FCC. Este equipo tiene niveles muy bajos de energía de RF que se considerará que se cumplen sin la evaluación de exposición máxima permitida (MPE). Sin embargo, este equipo debería ser instalado y operado a una distancia mínima de 20cm entre el dispositivo radiador y el cuerpo de una persona (excluidas las extremidades: manos, muñecas, pies y tobillos).

Para los clientes en Canadá

Utilice conectores y cables debidamente protegidos y con conexión a tierra para conectar a computadoras del host o dispositivos periféricos.

El dispositivo cumple con los estándares RSS exentos de licencia de Industry Canada. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe provocar interferencias y (2) este dispositivo debe aceptar cualquier interferencia, incluidas las que pueden causar un funcionamiento no deseado.

Este equipo cumple con los límites de exposición a la radiación de la IC establecidos para un ambiente no controlado y cumple con RSS-102 de las normas de exposición a radiofrecuencia (RF) de la IC.

Este equipo tiene niveles muy bajos de energía de RF exigidos sin la evaluación de exposición máxima permitida (MPE). Sin embargo, este equipo debería ser instalado y operado a una distancia mínima de 20cm entre el dispositivo radiador y su cuerpo (excluidas las extremidades: manos, muñecas, pies y tobillos).

Derechos de autor y marcas registradas

Este sistema incorpora Dolby* Digital Surround System.

* Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

La marca de palabra BLUETOOTH ^® y sus logotipos son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y todo uso que Sony Corporation haga de dichas marcas está sujeto a una licencia.

Este sistema incorpora tecnología High-Definition Multimedia Interface (HDMI™).

Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en los Estados Unidos y otros países.

N Mark es una marca comercial o una marca comercial registrada de NFC Forum, Inc. en los Estados Unidos y en otros países.

Android es una marca comercial de Google Inc.

"ClearAudio+" es una marca comercial de Sony Corporation.

Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.

Acerca de este manual de instrucciones

• Estas instrucciones contenidas en el Manual de instrucciones describen los controles del mando a distancia. También puede utilizar los controles de la unidad principal si tienen los mismos nombres o nombres similares a los del mando a distancia.
• Algunas ilustraciones se presentan como dibujos conceptuales, y pueden ser diferentes de los productos reales.

Tabla de contenido

Conexión → Guía de inicio (documento separado)

Acerca de este manual de instrucciones ....5

Escuchar

Escuchar sonido de un TV, caja de cable/satelital, etc. .....7

Escuchar música de un dispositivo USB 7

Escuchar música de un dispositivo BLUETOOTH ....8

Ajustes de sonido

Disfrutar de efectos de sonido (modo deportes, etc.) .....8

Funciones BLUETOOTH

Escuchar música de un dispositivo BLUETOOTH ....9

Configuraciones y ajustes

Cómo utilizar la pantalla de configuración .....11

Otras funciones

Uso de la función Control para HDMI 13

Ahorro de energía en el modo en espera 14

Información adicional

Precauciones 15

Localización y corrección de fallas 16

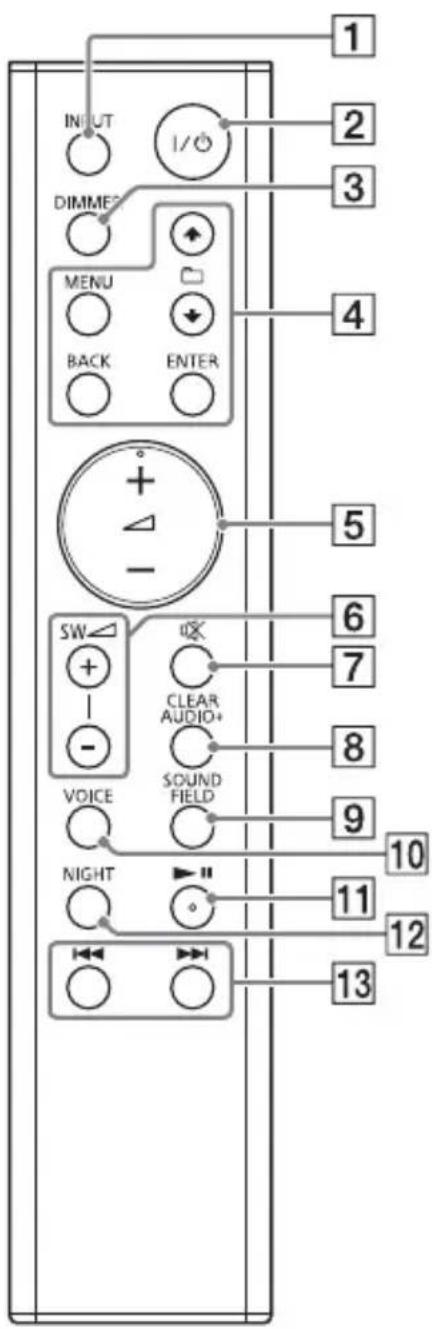

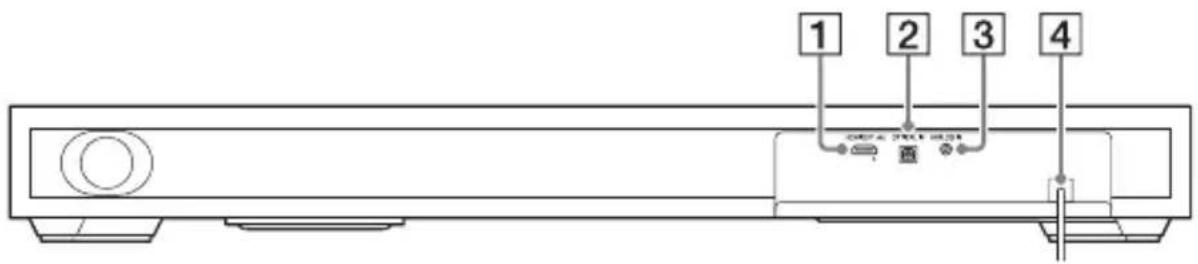

Guía para partes y controles ....20

Tipos de archivos reproducibles ....23

Formatos de audio soportados .... 23

Especificaciones .....24

Comunicación BLUETOOTH .....26

Escuchar

Escuchar sonido de un TV, caja de cable/satelital, etc.

Presione INPUT repetidamente.

Cuando se presiona INPUT una vez, el dispositivo actual aparece en la pantalla frontal, luego cada vez que se presiona INPUT, el dispositivo cambia cíclicamente de la siguiente manera.

$$ \begin{array}{l} \text {[OPT] \longrightarrow [ANALG] \longrightarrow [BT] \longrightarrow [USB] \longrightarrow} \ \text {[HDMI]} \end{array} $$

[OPT]

TV que está conectado a la conexión OPTICAL IN

[ANALG]

Dispositivo analógico que está conectado a la conexión ANALOG IN

[BT]

Dispositivo USB que está conectado al puerto

Ψ (USB) (página 7)

[HDMI]

TV compatible con la función de canal de retorno de audio que está conectado a la conexión HDMI OUT ARC

Consejo

- Si se deshabilitan las funciones BLUETOOTH, [BTOFF] aparece en lugar de [BT].

Escuchar música de un dispositivo USB

Puede reproducir archivos de música en un dispositivo USB conectado.

Para tipos de archivos reproducibles, consulte "Tipos de archivos reproducibles" (página 23).

1 Conecte el dispositivo USB al puerto ♂ (USB).

2 Presione INPUT repetidamente para mostrar [USB].
3 Presione ▶II (reproducir/pausa).
4 Presione ↑ □ ↓ para elegir una carpeta a reproducirse.

Nota

- Apague el sistema antes de retirar el dispositivo USB para evitar el daño o la corrupción de datos en el dispositivo USB.

Escuchar música de un dispositivo BLUETOOTH

Consulte "Funciones BLUETOOTH" (página 9).

Ajustes de sonido

Disfrutar de efectos de sonido (modo deportes, etc.)

Fácilmente puede disfrutar de los campos de sonido preprogramados que están hechos a la medida para diferentes tipos de fuentes de sonido.

Selección del campo de sonido

Presione repetidamente SOUND FIELD hasta que el campo de sonido que desea aparezca en la pantalla del panel frontal.

[CLEARAUDIO+]

Se elige automáticamente la configuración de sonido apropiada para la fuente de sonido.

[STANDARD]

Corresponde a toda fuente.

[MOVIE]

Se reproducen los sonidos al fondo con efectos envolventes y son realistas y fuertes, lo cual los hace apropiados para películas.

[SPORTS]

Los comentarios son claros, se escuchan los vítores como sonido envolvente y suena realista.

[GAME]

Los sonidos son fuertes y realistas, ideales para juegos.

[MUSIC]

Se reproducen los sonidos para ser apropiados para un programa de música, DVD o Blu-ray Disc™ de música.

[PAUDIO (Audio portátil)]

Se reproducen los sonidos para ser apropiados para un reproductor de música portátil.

Configuración del modo Noche

Se reproducen los sonidos ampliados con efectos de sonido y claridad de diálogo.

Presione NIGHT para mostrar [N ON].

Para desactivar el modo Noche, presione NIGHT para mostrar [N OFF].

Configuración del modo Voz

El modo Voz ayuda a clarificar los diálogos.

Presione VOICE para mostrar [V ON].

Para desactivar el modo Voz, presione VOICE para mostrar [V OFF].

Funciones BLUETOOTH

Escuchar música de un dispositivo BLUETOOTH

Cómo emparejar este sistema con un dispositivo BLUETOOTH

Emparejar es el proceso requerido para crear un enlace entre los dispositivos BLUETOOTH para permitir la conexión inalámbrica. Debe emparejar un dispositivo con el sistema antes de comenzar a utilizar el sistema. Una vez que se han emparejado los dispositivos BLUETOOTH, no hay necesidad de emparejarlos nuevamente.

1 Presione PAIRING en el sistema.

El indicador BLUETOOTH (azul) parpadea rápidamente durante el emparejamiento mediante BLUETOOTH.

2 Active la función BLUETOOTH en el dispositivo BLUETOOTH, busque dispositivos y elija "HT-XT100".

Si se solicita una contraseña, ingrese "0000".

3 Asegúrese de que el indicador BLUETOOTH (azul) se encienda.

Nota

- Puede emparejar hasta 8 dispositivos BLUETOOTH. Si se empareja el noveno dispositivo BLUETOOTH, el dispositivo conectado menos recientemente será reemplazado por el nuevo.

Escuchar música de un dispositivo registrado

1 Presione INPUT repetidamente para mostrar [BT].
2 En el dispositivo BLUETOOTH, elija "HT-XT100".
3 Asegúrese de que el indicador BLUETOOTH (azul) se encienda.
4 Inicie la reproducción en el dispositivo BLUETOOTH.

Conexión a un dispositivo BLUETOOTH mediante las funciones one touch (NFC)

Al mantener un dispositivo compatible con NFC cerca de la Marca N en el sistema, el sistema y el dispositivo procederán a completar el emparejamiento y la conexión BLUETOOTH automáticamente.

Dispositivos compatibles

Teléfonos inteligentes, tabletas y reproductores de música con la función NFC incorporada (Sist. operativo: Android™ 2.3.3 o posterior, excluido Android 3.x)

1 Descargue, instale e inicie la aplicación "Conexión fácil NFC".

- Puede que esta aplicación no esté disponible para ser descargada en algunos países o regiones.

2 Mantenga el dispositivo cerca de la Marca N en el sistema hasta que el dispositivo vibre.

3 Asegúrese de que el indicador BLUETOOTH (azul) se encienda.

Se ha establecido la conexión.

Notas

• Puede conectar solo un dispositivo por vez.
• Dependiendo de un smartphone, es posible que necesite ajustar antes la función NFC. Consulte el manual de instrucciones del smartphone.

Consejo

• Si falla el está emparejando y la conexión BLUETOOTH, haga lo siguiente.
• Vuelva a iniciar "Conexión fácil NFC" y mueva lentamente el dispositivo sobre la Marca N.
• Quite la funda del dispositivo en caso de que se esté utilizando una funda para dispositivo disponible comercialmente.

Cómo utilizar la pantalla de configuración

Puede ajustar los siguientes puntos con el menú.

Se retienen sus ajustes incluso si desconecta el cable de alimentación de CA.

1 Presione MENU para encender el menú en la pantalla del panel frontal.
2 Presione BACK/♠ ↓ (seleccionar)/ENTER repetidamente para seleccionar el ítem y presione ENTER para decidir el ajuste.
3 Presione MENU para apagar el sistema.

Lista de menú

Los ajustes predeterminados están subrayados.

Ítems de menú Función
[LEVEL](Nivel)	[DRC](Control dinámico de rango)	Útil par disfrutar de películas en bajo volumen. DRC aplica para fuentes Dolby Digital.[ON]: Comprime el sonido de acuerdo con la información contenida en el contenido.[OFF]: No se comprime el sonido.
[TONE](Tono)	[BASS](Bajos)	Ajusta el nivel de bajos.Los parámetros van de [-6] a [+6] en incrementos de 1.
	[TRE](Agudos)	Ajusta el nivel de agudos.Los parámetros van de [-6] a [+6] en incrementos de 1.
[AUDIO](Audio)	[DUAL](Mono dual)	Puede disfrutar de sonido de transmisión multiplex cuando el sistema recibe una señal de transmisión multiplex Dolby Digital.[M/S]: El sonido principal sale del parlante izquierdo y el sonido secundario sale del parlante derecho.[MAIÑ Emite solo el canal principal.[SUB]: Emite solo el canal secundario.
	[TV AU](Audio TV)	[HDMI]: Elija esta configuración cuando el sistema esté conectado a una conexión HDMI (ARC) de un televisor con un cable HDMI.[OP]E Elija esta configuración cuando el sistema esté conectado a un televisor con un cable digital óptico.[ANALG]: Elija esta configuración cuando el sistema esté conectado a un televisor con un cable de audio.
	[EFCT](Efecto de sonido)	[ON]: Se reproduce el sonido del campo de sonido elegido.Se recomienda utilizar esta configuración.[OFF]: La fuente de entrada se mezcla para 2 canales.
[AUDIO](Audio)	[STRM](Transmisión)	Muestra la información de transmisión del audio actual.[LPCM]: L PCM[DOLBY D]: Dolby Digital[NO INFO]: No hay información de formato de audio
[HDMI] [CTRL]	(Control para HDMI)	[ON]: Activa la función Control para HDMI.[OFF]: Desactiva la función. Elija esta configuración cuando quiera conectar un dispositivo no compatible con la función Control para HDMI.
[SETBT](Configurar BLUETOOTH)	[BT PW](Encendido de BLUETOOTH)	Enciende o desactiva la función BLUETOOTH de este sistema.[ON]: Enciende la función BLUETOOTH.[OFF]: Desactiva la función BLUETOOTH.NotaSi cambia la configuración a [OFF], la función BLUETOOTH se deshabilita.
	[BTSTB](BLUETOOTH en espera)	Cuando el sistema tiene información de emparejamiento, el sistema está en modo BLUETOOTH en espera incluso cuando está apagado.[ON]: El modo BLUETOOTH en espera está habilitado.[OFF]: El modo BLUETOOTH en espera está deshabilitado.NotaDurante el modo BLUETOOTH en espera, el consumo de energía en espera aumenta.
[USB] [MODE]	(Modo de reproducción)	[SING]LReproduce todas las pistas en una carpeta.[REP 1]: Repite una pista.[REPFL]: Repite todas las pistas en una carpeta.[RANDM]: Reproduce las pistas en una carpeta en orden aleatorio.
[SYSTM](Sistema)	[ASTBY](En espera automática)	Puede reducir el consumo de energía. El sistema entra automáticamente a modo en espera cuando no opera el sistema por cerca de 20 minutos y el sistema no recibe una señal de entrada.[ON]: Activa la función automática en espera.[OFF]: Desactiva la función.
	[VER] (Versión) La información de versión de firmware aparece en la pantalla del panel frontal.

Otras funciones

Uso de la función Control para HDMI

Al utilizar la función Control para HDMI y conectar un dispositivo que es compatible con la función Control para HDMI por medio de un cable HDMI, se simplifica la operación con las siguientes características.

La función Control para HDMI se activa configurando [CTRL (Control para HDMI)] a [ON] (página 12). El ajuste predeterminado es [ON].

Apagado del sistema

Al apagar el televisor, el sistema y el dispositivo conectado se apagará automáticamente.

Control de audio del sistema

Si enciende el sistema mientras mira la televisión, el sonido del televisor saldrá automáticamente de los parlantes del sistema.

El volumen del sistema se ajustará al ajustar el volumen utilizando el mando a distancia del televisor.

Si el sonido del televisor salió de los parlantes del sistema la última vez que vio el televisión, el sistema se encenderá automáticamente cuando encienda nuevamente el televisor.

Canal de retorno de audio (ARC)

Si el televisor es compatible con la tecnología de canal de retorno de audio (ARC), una conexión de cable HDMI le permitirá escuchar el sonido del televisor desde los parlantes del sistema.

El Control para HDMI es un estándar de función de control mutua utilizado por HDMI CEC (Control de electrónicos del consumidor) para HDMI (Interfaz multimedia de alta definición).

Notas

• Es posible que no funcionen las características anteriores con ciertos dispositivos.
• Dependiendo de los ajustes del dispositivo conectado, es posible que la función Control para HDMI no funcione correctamente. Consulte el manual de instrucciones del dispositivo.

Ahorro de energía en el modo en espera

Verifique que ya ha realizado los siguientes ajustes.

• [CTRL (Control para HDMI)] en [HDMI] está puesto en [OFF] (página 12).
• [ASTBY] en [SYSTM] está puesto en [ON] (página 12).
• [BTSTB] en [SETBT] está puesto en [OFF] (página 12).

Información adicional

Precauciones

Sobre seguridad

• Si algún objeto sólido o líquido cae dentro del sistema, desenchúfelo y haga que sea revisado por personal certificado antes de volverlo a poner en funcionamiento.
• No trepe en el sistema, ya que puede caerse y lastimarse, o puede dañarse el equipo como resultado.
• No coloque nada mas que un televisor en el sistema.

En fuentes eléctricas

• Antes de operar el sistema, revise que el voltaje de operación sea idéntico a su suministro de energía local. El voltaje de operación se indica en la placa en la parte trasera del sistema.
• Si no va a utilizar el sistema durante mucho tiempo, asegúrese de desconectar el sistema del tomacorriente de pared. Para desconectar el cable de alimentación de CA, agarre el enchufe; nunca jale del cable.
• Uno de los pines del enchufe es más ancho que el otro con fines de seguridad y solo entrará en el tomacorriente de una manera. Si no puede insertar el enchufe completamente en el tomacorriente, póngase en contacto con su distribuidor.
• Se debe cambiar el cable de alimentación de CA solo en un taller de servicio calificado.

Accumulación de calor

Aunque el sistema se calienta durante la operación, esto no es una falla.

Si utiliza este sistema constantemente con volumen alto, la temperatura del sistema en la parte trasera e inferior del sistema se incrementa considerablemente. Para no quemarse, no toque el sistema.

Sobre el sitio

• Deje la parte delantera del sistema abierta.
• No coloque el sistema encima de un dispositivo que irradie calor.
• Coloque el sistema en una ubicación con ventilación adecuada para evitar la acumulación de calor y prolongar la vida del sistema.
• No coloque el sistema cerca de fuentes de calor o en un lugar expuesto a la luz directa del sol, polvo excesivo o impactos mecánicos.
• No coloque nada en la parte trasera del sistema que pudiera bloquear los agujeros de ventilación y causar desperfectos.
• Si se utiliza el sistema en combinación con un televisor, VCR o reproductor de cintas, es posible que se produzca ruido y sufra la calidad de la imagen. En tal caso, coloque el sistema lejos del televisor, VCR o reproductor de cintas.
• Tenga cuidado al colocar el sistema en una superficie que ha sido especialmente tratada (con cera, aceite, pulidor, etc.), ya que puede ocasionar manchas o decoloración.
• Tenga cuidado para evitar cualquier posible lesión en las esquinas del sistema.
• Instale el sistema de modo que no dañe el altavoz en la parte inferior de este sistema.
• Los altavoces de este sistema no son de tipo blindado magnéticamente. No coloque tarjetas magnéticas o un televisor tipo CRT encima del sistema o cerca de él.
• No coloque nada en este sistema que pese más de 30 kg. Tal ítem puede dañar el sistema.

Sobre la operación

Antes de conectar otro equipo, asegúrese de apagar y desenchufar el sistema.

Sobre la limpieza

Limpie el sistema con un paño suave seco. No utilice ningún tipo de esponja abrasiva, polvo para tallar ni solvente como alcohol o bencina.

Si tiene alguna pregunta o algún problema relacionado con su sistema, consulte a su distribuidor Sony más cercano.

Localización y corrección de fallas

Si experimenta cualquiera de las siguientes dificultades al utilizar el sistema, utilice esta guía de localización y corrección de fallas para ayudar a remediar el problema antes de solicitar reparaciones. Si el problema persiste, consulte con el distribuidor Sony más cercano.

Generalidades

El sistema no enciende.

→ Compruebe que el cable de alimentación de CA esté conectado firmemente.

El sistema no funciona normalmente.

→ Desconecte el cable de alimentación de CA del tomacorriente de pared, luego vuelva a reconectar después de varios minutos.

El sistema se apaga automáticamente.

→ La función en espera automática funciona. Ajuste [ASTBY] en [SYSTM] a [OFF] (página 12).

Sonido

No se emite en el sistema sonido del televisor.

→ Presione repetidamente el botón INPUT en el mando a distancia para mostrar [HDMI] (cuando el televisor esté conectado a la conexión HDMI OUT) o [OPT] (cuando el televisor esté conectado a la conexión OPTICAL IN) en la pantalla.
→ Revise la conexión del cable HDMI, el cable digital óptico, o el cable de audio que está conectado al sistema y el televisor (consulte la Guía de inicio suministrada).

→ Revise la salida de sonido del televisor. Consulte el manual de instrucciones del televisor para la configuración del televisor.
→ Suba el volumen en el televisor o cancele el silencio.
→ Cuando un televisor compatible con la tecnología de canal de retorno de audio (ARC) está conectada con un cable HDMI, asegúrese de que el cable esté conectado a la terminal de entrada (ARC) HDMI del televisor (consulte la Guía de inicio suministrada).
→ Si el televisor no es compatible con la tecnología de canal de retorno de audio (ARC), conecte el cable digital óptico. No se emite el sonido del televisor por medio de una conexión HDMI (consulte la Guía de inicio suministrada).
→ Si la conexión de salida óptica digital no emite ningún sonido o si el televisor no tiene conexión óptica digital, conecte la caja del cable o la caja satelital directamente a la conexión OPTICAL IN del sistema.

El sonido se emite tanto del sistema como del televisor.

→ Apague el sonido del televisor.

El sonido de televisor proveniente del sistema tiene un retraso respecto a la imagen.

→ Cuando vea películas, es posible que oiga el sonido con un ligero retraso de la imagen.

No se escucha ningún sonido proveniente de este sistema o solo un sonido muy leve del dispositivo conectado a este sistema.

→ Presione el botón △ (volumen) + en el mando a distancia y revise el nivel del volumen (página 22).
→ Presione el botón (silencio) o △ (volumen) + en el mando a distancia para cancelar la función de silencio (página 22).

→ Asegúrese de que se elija correctamente la fuente de entrada. Debe intentar otras fuentes de entrada presionando el botón INPUT en el mando a distancia varias veces (página 7).
→ Revise que todos los cables y cordones del sistema y del dispositivo conectado estén firmemente insertados.

No se escucha el sonido de bajos o su volumen es muy bajo.

→ Presione el botón SW (volumen de subwoofer) + en el mando a distancia para subir el volumen del subwoofer (página 22).

No se puede obtener el efecto envolvente.

→ Dependiendo de la señal de entrada y del ajuste del campo de sonido, es posible que no funcione con eficiencia el procesamiento de sonido envolvente. Es posible que el efecto envolvente sea imperceptible, dependiendo del programa o del disco.
→ Para reproducir audio multi-canal, revise el ajuste de salida de audio digital en el dispositivo conectado al sistema. Para obtener más información, consulte el manual de instrucciones incluido con el dispositivo conectado.

Dispositivo USB

El dispositivo USB no es reconocido.

→ Intente lo siguiente:

① Apague el sistema.
② Extraiga y vuelva a conectar el dispositivo USB.
③ Encienda el sistema.

→ Asegúrese de que el dispositivo USB esté conectado firmemente al puerto ♂ (USB).
→ Verifique si el dispositivo USB o un cable está dañado.

→ Verifique si el dispositivo USB está encendido.
→ Si el dispositivo USB se conecta a través de un concentrador USB, desconéctelo y vuelva a conectarlo directamente en el sistema.

Dispositivo BLUETOOTH

No se puede realizar la conexión BLUETOOTH.

→ Asegúrese de que el indicador BLUETOOTH (azul) esté encendido (página 20).

Estado de sistema Indicador
	BLUETOOTH (azul)
Durante el emparejamiento BLUETOOTH	Destella rápidamente
El sistema intenta conectarse con un dispositivo BLUETOOTH	Destellos
El sistema ha establecido conexión con un dispositivo BLUETOOTH	Encendido
El sistema está en modo en espera BLUETOOTH (cuando el sistema está apagado)	Apagado

→ Asegúrese de que el dispositivo BLUETOOTH a conectarse esté encendido y esté habilitada la función BLUETOOTH.
→ Acerque este sistema y el dispositivo BLUETOOTH.
→ Empareje nuevamente este sistema con el dispositivo BLUETOOTH. Es posible que necesite cancelar el emparejamiento con este sistema utilizando primero su dispositivo BLUETOOTH.
→ Si el [BT PW] del sistema está en [OFF], póngalo en [ON] (página 12).

No se puede lograr el emparejamiento.

→ Acerque este sistema y el dispositivo BLUETOOTH.
→ Asegúrese de que este sistema no reciba interferencia de un equipo LAN inalámbrico, otros dispositivos inalámbricos de 2,4 GHz o un horno microondas. Si se encuentra cerca un dispositivo que genera radiación electromagnética, mueva el dispositivo lejos del sistema.

El dispositivo BLUETOOTH no emite ningún sonido.

→ Asegúrese de que el indicador BLUETOOTH (azul) esté encendido (página 20).
→ Acerque este sistema y el dispositivo BLUETOOTH.
→ Si un dispositivo que genera radiación electromagnética, tal como un equipo LAN inalámbrico, otros dispositivos BLUETOOTH, o se encuentra cerca un horno microondas, mueva el dispositivo lejos del sistema.
→ Retire cualquier obstáculo entre este sistema y el dispositivo BLUETOOTH o mueva este sistema lejos del obstáculo.
→ Vuelva a colocar el dispositivo BLUETOOTH conectado.
→ Trate de cambiar la frecuencia inalámbrica del router Wi-Fi, la computadora, etc. a la banda 5 GHz.
→ Aumente el volumen en el dispositivo BLUETOOTH conectado.

El sonido no está sincronizado con la imagen.

→ Cuando vea películas, es posible que oiga el sonido con un ligero retraso de la imagen.

Mando a distancia

El mando a distancia no funciona.

→ Apunte el mando a distancia al centro del panel frontal (sensor del mando a distancia) del sistema (página 20).
→ Retire cualquier obstáculo en el camino entre el mando a distancia y el sistema.
→ Remplace ambas pilas en el mando a distancia con unas nuevas, si tienen poca carga.
→ Asegúrese de que está presionando el botón correcto en el mando a distancia (página 22).

Otros

El Control para HDMI no funciona correctamente.

→ Revise la conexión HDMI (consulte la Guía de inicio provista).
→ Configure el Control para HDMI en el televisor. Consulte el manual de instrucciones suministradas con el televisor para la configuración del televisor.
→ Si conecta/desconecta el cable de alimentación de CA, espere más de 15 segundos antes de operar el sistema.
→ Si conecta la salida de audio de un dispositivo de video con el sistema, utilizando un cable diferente a un cable HDMI, es posible que no se emita ningún sonido debido al Control para HDMI. En tal caso, ajuste [CTRL (Control para HDMI)] en [HDMI] a [OFF] (página 12) o conecte el cable desde la conexión de salida de audio del dispositivo de video directamente al televisor.

Si [PRTCT] aparece en la pantalla del panel frontal del sistema

→ Presione el botón I/⏻ (encendido/en espera) en el sistema para apagar el sistema. Después de que la pantalla desaparezca, desconecte el cable de alimentación de CA y luego revise que nada bloquee los agujeros de ventilación del sistema.

Reinicio

Si el sistema aún no opera adecuadamente, reinicie el sistema como sigue:

1 Mientras mantiene presionado el botón I/⏻ (encendido/en espera) en el sistema, mantenga presionados los botones INPUT y VOL (volumen) - simultáneamente durante 5 segundos.

[RESET] aparece en la pantalla, y las configuraciones de los campos de menú y sonido, etc. vuelven a su estado inicial.

2 Desconecte el cable de alimentación de CA.

Guía para partes y controles

Para obtener más información, consulte las páginas indicadas entre paréntesis.

Unidad principal

Paneles delantero y laterales

1 Puerto (USB) (página 7)
2 Indicador BLUETOOTH (azul)

Estado BLUETOOTH

• Durante el emparejamiento BLUETOOTH: Destella rápidamente
• Se intenta una conexión BLUETOOTH: Destellos
• Se ha establecido la conexión BLUETOOTH: Encendido
• Modo en espera BLUETOOTH (cuando el sistema está apagado): Apagado

3 Pantalla del panel frontal

4 Sensor de mando a distancia

5 Marca N

Coloque el dispositivo compatible con NFC cerca de esta indicación para activar la función NFC.

6 Botón I/⏻ (encendido/en espera)

Enciende el sistema o lo ajusta en el modo en espera.

7 Botón INPUT (página 7)
8 Botón PAIRING (página 9)
9 Botones VOL (volumen) +/-

Panel trasero

1 Conexión HDMI OUT ARC
2 Conexión OPTICAL IN

3 Conexión ANALOG IN
4 Cable de alimentación de CA

Mando a distancia

1 Botón INPUT
2 Botón I/⏻ (encendido/en espera)
3 Botón DIMMER

Se puede cambiar el brillo de la pantalla.

Brillo → Oscuro → Apagado

- Cuando el brillo de la pantalla está en "Apagado", la pantalla se apaga después de que la

pantalla muestra el estado de operación durante varios segundos.

4 Botones MENU/↑ (seleccionar)/ENTER/BACK

Presione ↑ o ↓ para seleccionar los ítems de menú. Luego presione ENTER para ingresar la selección.

Para regresar a la pantalla anterior, presione BACK.

5 Botones △ (volumen) +*/- Ajusta el volumen.
6 Botones SW △ (volumen de subwoofer) +/-

Ajuste el volumen del sonido de bajos.

7 Botón (silencio)

Suspende el sonido temporalmente.

8 Botón CLEARAUDIO+

Automáticamente elige la configuración de audio adecuada para la fuente de sonido.

9 Botón SOUND FIELD (página 8)

Selecciona un modo de sonido.

10 Botón VOICE (página 9)

11 Botón▶II* (reproducir/pausa)

Pone en pausa o reanuda la reproducción.

12 Botón NIGHT (página 9)

13 Botones I◄◄/►►I (anterior/siguiente)

Para ir al inicio del archivo anterior o siguiente.

* Los botones ▶II y △+ tienen un punto táctil. Úselo como una guía durante la operación.

Tipos de archivos reproducibles

Códec Extensión
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC	.m4a
Estándar WMA9 .wma

Notas

• Es posible que algunos archivos editados en una computadora personal no se puedan reproducir.
• El sistema no reproduce archivos codificados tal como DRM y Lossless.
• El sistema puede reconocer los siguientes archivos o carpetas en dispositivos USB:
• hasta 199 carpetas
• hasta 150 archivos/carpetas en una sola capa
• Es posible que algunos dispositivos USB no funcionen con este sistema.
• El sistema puede reconocer dispositivos de clase de almacenamiento masivo (MSC).

Formatos de audio soportados

Este sistema soporta los siguientes formatos de audio.

• Dolby Digital
• PCM lineal 2ch 48 kHz o menos

Especificaciones

Sección del amplificador

Modelos de EE.UU.:

POTENCIA DE SALIDA Y DISTORSIÓN

ARMÓNICA TOTAL:

(FTC)

Delantero IZQ. + Delantero DER.:

Con cargas de 4 ohms, ambos canales

impulsados, de 200 Hz – 20 000 Hz;

potencia nominal de 10 watts RMS

mínimo por canal, no más del 1% de

distorsión armónica total de

250 miliwatts para la salida nominal.

POTENCIA DE SALIDA (referencia):

Altavoz delantero IZQ./delantero DER.:

20 watts (por canal a 4 ohms, 1 kHz)

Subwoofer:

POTENCIA DE SALIDA (nominal)

Delantero IZQ. + Delantero DER.:

POTENCIA DE SALIDA (referencia)

Altavoz delantero IZQ./delantero DER.:

20 watts (por canal a 4 ohms, 1 kHz)

Subwoofer:

Tipo A (19 terminales)

Sección USB

Puerto (USB)

Tipo A

Sección BLUETOOTH

Sistema de comunicación

Especificación BLUETOOTH versión 4.0

Salida

Especificación BLUETOOTH potencia

clase 2

Rango máximo de comunicación

Línea de vista de aprox. 10 m ^1)

Número máximo de dispositivos a

registrarse

8 dispositivos

Banda de frecuencia

Banda de 2,4 GHz (2,4000 GHz -

2,4835 GHz)

Método de modulación

Códecs soportados ^3)

SBC ^4

Rango de transmisión (A2DP)

20 Hz - 20 000 Hz (frecuencia de

muestreo de 44,1 kHz)

1) El rango real variará dependiendo de los factores como obstáculos entre los dispositivos, campos magnéticos alrededor de un horno de microondas, electricidad estática, teléfonos inalámbricos, sensibilidad de recepción, sistema operativo, aplicación de software, etc.

2) Los perfiles estándares de BLUETOOTH indican el propósito de la comunicación BLUETOOTH entre dispositivos.

^3) Códec: Compresión de señal de audio y formato de conversión

4) Códec en subbandas

Altavoces

Sección de altavoz delantero IZQ./delantero DER.

Sistema de altavoces

Sistema de altavoces de 2 vías,

suspensión acústica

Altavoz

Tweeter: Tipo domo balance 14 mm -

25 mm

Woofer: Tipo cono 43 mm × 120 mm

Sección de Subwoofer

Sistema de altavoces

Sistema de Subwoofer

Reflejo de bajo

Altavoz

Tipo cono 100 mm

Generalidades

Requisitos de energía

120 V de CA, 60 Hz

Consumo de energía

Encendido: 25 W

Modo en espera (el Control para HDMI está en encendido): 6 W o menos

Modo en espera (el Control para HDMI

está en apagado): 0,5 W o menos

Modo en espera BLUETOOTH: 6 W o menos

Dimensiones (aprox.) (ancho/alto/prof.)

702 mm × 79 mm × 311 mm

Peso (aprox.)

6,5 kg

El diseño y las especificaciones están

sujetas a cambios sin previo aviso.

Comunicación BLUETOOTH

- Los dispositivos BLUETOOTH deben utilizarse dentro de aproximadamente 10 metros (distancia sin obstrucciones) uno del otro. El rango de comunicación efectiva se puede reducir en las siguientes condiciones.

• Cuando una persona, objeto metálico, pared u otra obstrucción esté entre los dispositivos con una conexión BLUETOOTH
• Ubicaciones donde está instalada una LAN inalámbrica
• Alrededor de hornos de microondas que estén en uso
• Ubicaciones donde hay otras ondas electromagnéticas

- Los dispositivos BLUETOOTH y las LAN inalámbricas (IEEE 802.11b/g) utilizan la misma banda de frecuencia (2,4 GHz). Cuando utilice su dispositivo BLUETOOTH cerca de un dispositivo con capacidad de LAN inalámbrica, es posible que ocurra interferencia electromagnética. Esto podría ocasionar tasas de transferencia de datos bajas, ruido o incapacidad para conectarse. Si esto llegara a suceder, intente los siguientes remedios:

• Use este sistema al menos a 10 metros retirado del dispositivo de LAN inalámbrica.
• Apague la energía al dispositivo de la LAN inalámbrica cuando utilice su dispositivo BLUETOOTH dentro de 10 metros.
• Instale este sistema y el dispositivo BLUETOOTH tan cerca uno del otro como sea posible.

- La transmisión de las ondas de radio de este sistema puede interferir con la operación de algunos dispositivos médicos. Puesto que esta

interferencia puede ocasionar fallas, siempre apague la energía de este sistema y del dispositivo BLUETOOTH en las siguientes ubicaciones:

• En hospitales, trenes, aeronaves, gasolineras y en cualquier lugar donde haya gases inflamables
• Cerca de puertas automáticas o alarmas de incendio

- Este sistema soporta funciones de seguridad que cumplen con la especificación BLUETOOTH para garantizar una conexión segura durante la comunicación utilizando tecnología BLUETOOTH. Sin embargo, esta seguridad puede ser insuficiente dependiendo del contenido de configuración y de otros factores, por lo que siempre tenga cuidado cuando realice comunicaciones utilizando tecnología BLUETOOTH.

- Sony no puede ser responsabilizado de ninguna manera por daños u otras pérdidas que resulten por las fugas de información durante la comunicación utilizando tecnología BLUETOOTH.

- La comunicación BLUETOOTH no necesariamente se garantiza con todos los dispositivos BLUETOOTH que tengan el mismo perfil que esta unidad.

- Los dispositivos BLUETOOTH conectados con este sistema deben cumplir con la especificación BLUETOOTH recomendada por Bluetooth SIG, Inc., y deben estar certificados para cumplimiento. Sin embargo, incluso cuando un dispositivo cumple con la especificación BLUETOOTH, puede haber casos donde las características o especificaciones del dispositivo BLUETOOTH hagan imposible la conexión o co nlleven a diferentes métodos de control, visualización o funcionamiento.

- Es posible que ocurra ruido o que el audio se corte dependiendo del dispositivo BLUETOOTH conectado con este sistema, el entorno de las comunicaciones o las condiciones circundantes.

Si tiene preguntas o problemas relacionados con su sistema, consulte a su distribuidor Sony más cercano.
