MODE D'EMPLOI 20HF7462 PHILIPS
L'écran ne doit pas être touché, poussé, frotte ou frappé avec quoi que ce soit de dur. Il pourrait en effet être rayé, abimé ou endommagé de manière permanente. Ne le frottez pas avec un chiffon enduit de produit chimique. Ne touchez pas la surface avec les mains nues ou avec un tissuGRAISEux (certains produits cosmétiques peuvent endommager l'écran). Débranchez la TV avant de nettoyer l'écran. Lorsque la surface devient poussièreuse, essuyez-la doucement avec un coton absorbant ou un autre matérielou deux, ainsi une peau de chamois. N'utilise pas d'acétone, de toluène ou d'alcool, susceptibles d'endommager chimiquement l'écran.
N'utilissez aucun produit nettoyant liquide ou en aérosol. Essuyez traces de salive et gouttes d'eau dés que possible. Un contact prolongé avec l'écran est la cause de déformations et de décolorations.
Avertissement relatif aux images fixes sur l'écran TV (Plasma 42")
L'une des caractéristiques des écrans d'affichage au plasma est que l'affichage prolongé de la même image peut provoquer une image rémanente, affichée en permanence à l'écran. L'utilisation normale de la TV devrait impliquer l'affichage d'images en mouvement constant voire d'images constamment changeantes et emplissant l'écran.
Avertissement concernant le mode d'affchage VGA/DVI.
Ce produit fonctionnant en mode VGA/DVI, certaines diagonales peuvent s'afficher en cas d'interférences environnementales. Les performances du signal informatique affiché en mode VGA/DVI ne devraient pas s'en voir affectées.
Environmental
- Voitre téléviseur contient des materiaux susceptibles d'être recyclés et réutilisés par des sociétés spécialisées. Veuillez vous renseigner sur les reglementations locales relatives à la mise au rebut de votre ancien téléviseur. Prétez une attention toute particulière à la mise au rebut des batteries ou piles.
- Voitre telsviseur consomme de l'energie en mode Stand-by (Veille). La consommation d'énergie contribue à la pollution de l'air et de l'eau. Nous vous conseillons de couper votre telsviseur la nuit au lieu de le laisser en mode Stand-by.
Preparation
Instructions de montage au mur /Présentoir
Selon le type de TV que vous avez acquis, un support de montage au mur ou unPRESENToir peuvent etre fournis. Pour monter le presentoir ou le support mural, reportez-vous aux instructions fournies. Assurez-vous que le support mural est correctement fixe afin de respecter les imperatifs de sécurité.

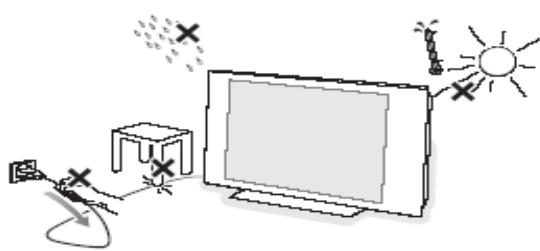

Assurez-vous que l'air circule librement via les fentes d'aération.
Afin d'éviter toute situation de risque, il est interdit de-disposer ou d'approcher des sources de flamme nue,ainsi des bougies.Evitez toute exposition à la chaleur,a la luziere solaire directe voire a la pluie ou a l'eau.L'appareil ne doit pas etre exposé à l'humidite-gouttes ou eclaboussures- et aucun objet contenant un liquide,ainsi un vase,ne doit etre posé dessus. Insérez la fiche antennefermement dans la prise antennae au fond de la TV.
Branchement au secteur
Insérez la fiche de secteur dans la prise murale et mettez en marche. Veuillez vous rapporter à l'étiquette à l'arrière du téléviseur pour la tension nominale correcte.
Installation de la télécommande
- Retirez le cache à l'arrière de la télécommande.
- Insérez les piles de taille et de type corrects dans le compartment en vous assurant qu'elles sont dans le bon sens.
- Il est possible de fixer les piles en serrant la vis appropriée dans l'orifice du cache du compartment.
Mettez la TV en marche :
Appuyez sur le bouton de marche de la TV. Un indicateur à l'avant de la TV s'allume et l'écran devient actif. Si la TV est en mode Stand-by (témoin rouge), appuyez sur les touches - TV+ ou sur la touche de la télécommande.
Utilisation des Menus
Accès au menu Set-up
Lorsque l'appareil est en mode Sécurité Haute, le menu Setup est accessible uniquement avec une Télécommande de configuration institutionnelle (RG4172BK ou RC2573).
Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une télécommande de configuration institutionnelle soit avec une télécommande invite (ainsi la RC2886) disposant d'un code d'accès autorisé.
RG4172BK
RC 2573
Navigation
L'élement de menu actif est selectionnable à l'aide des touches de curseur haut et bas.
Les sous-menus sont accessibles à partir des éléments de menu représentant le symbole « >», en appuyant sur la touche de curseur droite.
Pour sortir d'un menu appuyez sur le bouton « Menu »
- Sélectionnez « OUI » pour activer un réglage et « NON » pour le désactiver.
- Les touches haut/bas TV, haut/bas INFO, haut/bas PAY-TV et haut/bas RADIO sont actives en mode Menu et la TV réagit comme en mode TV.

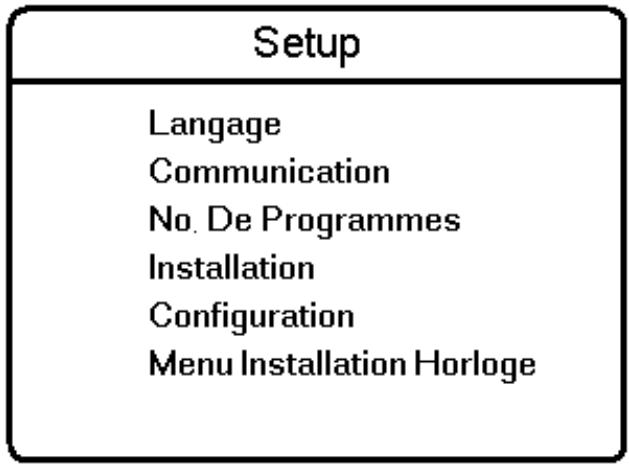

Éléments du menu Setup
Setup
Language
Communication
No. De Programmes
Installation
Configuration
Menu Installation Horloge
- Langage: Sélectionné la langue du menu d'installation. Les options sont « ENGLISH », « DEUTSCH », « FRANÇAIS » et « ITALIANO »
- Communication: le menu Communication permet l'activation des applications interactives. Pour en savoir plus, veuillez consulter les notes des applications respectives. Pour les applications autonomes, selectionnéz « OFF »
- No. de Programmes : ce sous-menu permet de régler les numérios des programmes de télévision, PAY-TV, Radio et Info. Le nombre global maximum de programmes est de 125.
- Installation : le sous-menu Installation permet de régler les paramètres des programmes.
- Configuration: Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.
- Menu Installation Horloge: Cet élément de menu permet d'accéder au menu d'installation de l'horloge.
Installation
Le sous-menu Installation permet de régler les paramètres des programmes. Lorsque ce menu est ouvert, toutes les protections sont désactivées.
| Installation |
| Num. ProgramEntreeSystemeFrequencyNomMemoriserReql. Fin.MuteLanguage TeletextProtection |
- Num Program : le type de programme peut être sélectionné avec les boutons de curseur gauche/droite. Ces boutons font alterner les différents types disponibles : « TV », « INFO », « PAYTV » et « RADIO »
Si le numero de programme d'un certain type est 0, le type correspondant n'est pas affché. Afin d'afficher un numero de programme des types mentionnésAAParavant, saisissez plusieurs deux chiffres. Par exemple: « 01 » pour TV1 ou le chiffre « 1 » et le curseur haut/bas. - Entrée : l'objet de menu « Entrée » scélectionne la source d'entrée voulue affectée au programme. Les valeurs possibles sont Tuner, AV1, AV2, AV2YC, RADIO, VGA et DVI. Certaines sources d'entrée peuvent ne pas être disponibles pour certains apparciels (voir tableau joint).
| Modèle / Entrée | AV1 | AV2 | AV2YC | AV3 | AV3YC | VGA | DVI |
| 15HF8442 | Scart1 | Video in | S-video in | - | - | VGA | - |
| 20HF7462 | Scart1 | Video in | S-video in | - | - | - | - |
| 23/26HF9472 | Scart1 | Scart2 CVBS | Scart2 YC | - | - | VGA | DVI |
| 30HF9442 | Scart1 | Scart2 CVBS | Scart2 YC | Video in | S-video in | VGA | - |
| 42HF9442 | Scart1 | Scart2 CVBS | Scart2 YC | - | - | VGA | - |
Remarque: la SmartCard XPress Box est normalement connectée à Scart1 pour son'utilisation.
- Système : WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), FRANCE (SECAM-L/L') et AUTO.
- Frequency : les chiffres de fréquence sont saisis en MHz. Le curseur droit lance une recherche automatique. Pour une saisis de fréquence, les chiffres en attente de saisis sont affichés comme des tirets « - » . Saisissez « 0 » pour les fréquences inférieures à 100 MHz.
- Nom: cet élément de menu permet d'attribuer un nom à chaque programme.
En appuyant sur les boutons gauche/droite, il est possible de saisir ou de quitter le champ Nom. Les pressions successives sur le curseur haut/bas permettent d'insérer des caractères alphanumerices.
En appuyant sur M (bouton Menu), vous quitterz l'objet de menu Nom.
- Mémoriser : les informations relatives au programme actif sont mémorisées après avoir appuyé sur le bouton gauche/droite. Appuyez sur Menu pour quitter sans mémoriser.
- Régl. Fin: le réglage fin est activé par les boutons « contrôle gauche/droite »
- Mute : cet élément active/désactive les images et le son pour ce canal spécifique.
AUCUN : image et son normalement actifs
VIDEO: image désactivée pour ce canal (par ex. canal radio)
AUDIO: son désactivement pour ce canal (par ex. canal d'information)
- Langage Teletext : ce menu permet à l'utilisateur de sélectionner les caractères du Télétexte utilisés pour le canal sélectionné. Le curseur gauche/droite permet de sélectionner une dette correspondant aux différents blocs de langages.
« WEST EU»: Option Pan Européen (Latin) / Ouest
« EAST EU»: Option Pan Européen (Latin) / Est
«GREEK»:Grec
«CYRILLIC»:Cyrillique
- Protection: cette fonction indique si le programme selectionné est protégé ou non. Il est possible de faire alterner la protection entre « OUI » et « NON » avec les touches de curseur gauche/droite.
Configuration
Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.
Configuration
Mode Debut/OSD
Image / Son
Securite
Controle
- Mode Début / OSD : ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).
- Image / Son: ce sous-menu permet de sélectionner les paramétres d'image et de son de la TV.
- Sécurité : ce sous-menu permet de configurer les paramètres de Sécurité de la TV.
- Contrôle : ce sous-menu permet de configurer les paramétres de Contrôle de la TV.
Mode Début / OSD
Ce sous-menu permet de selectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).
Mode Debut / OSD
Message D'Accueil
Activer Canal
Activer Volume
Fmt Image Init
Mise Sous Tension
Indication Volume
Affichage De Canal
Delai Second Chiffre
- Message d'Accueil: appuyez sur les touches de curseur gauche/droite pour afficher le menu de saisie de Message d'Accueil:
Message d'Accueil
Ligne 1
Ligne 2
Effacer
Vou puez définir les caractères du message avec les touches de scourer haut/bas.
-
Activer Canal : l'objet définit le programme du téléviseur à la mise en marche.
-
Activer Volume : l'élement définit le volume du télévisueur à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.
- Fmt Image Init: l'objet définit le format d'image du télévisuer à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.
- Mise Sous Tension : la fonction de menu Mise Sous Tension définit le comportement du téléviseurès la mise sous tension. Les états valides sont « FORCE», « DERNIER ETAT » et « STANDBY »
Pour « FORCE», le téléviseur peut être mis hors tension uniquement avec l'interrupteur de mise en marche, ou avec une télécommande de configuration voire grâce à la fonction ESP (l'Energy Saving Programmability - Capacité de programmation d'économie d'énergie - commande la durée de visionnage continue maximum permise par le système de contrôle).
Pour « DERNIER ETAT», le téléviseur s'allume en respectant l'état précédent, Marche ou Stand-by.
Pour « STANDBY », le téléviseur s'allume toujours en Stand-by.
- Indication Volume : pour afficher l'indication de volume pendant le réglage du volume, Sélectionnéz « OUI ». Sélectionnéz « NON » pour occulter l'indication de volume.
- Affichage De Canal : les valeurs d'Affichage de canal peuvent etre : Numéro, Nom, Tout, Aucun.
- Délai Second Chiffre: c'est le délai affecté pour saisir le second chiffre du programme TV à partir du canal 10.
Paramètres d'image et de son
Ce sous-menu permet de selectionner les parametes d'image et de son de la TV.
| Image / Son |
| Lumiere |
| Couleur |
| Contraste |
| Definition |
| Teint |
| Active Control |
| Aigus |
| Graves |
| Balance |
| AVL |
- Lumière : modification de la brillance de l'image.
- Couleur : modification de l'intensité de la couleur.
- Contraste : modification de la différence entre les tons clairs et sombres.
Definition: modification de la définition de l'image.
Teint: réglage de l'image pour obtenir des tons chair naturesl.
Active Control: Active Control optimise la qualite de l'imagel selon la qualite de reception (cette option de menu est disponible uniquement pour certains modedes LCD TV). - Aigus / Graves : réglage du niveau des effets d'aigus et de graves de la sortie son de la TV.
Balance: balance du son des haut-parleurs gauche et droit.
AVL (Automatic Volume Leveller - Nivellement automatique du volume): limite les élevations du niveau sonore, spécialement lors des changements de canal ou pour les encarts publicitaires.
Paramétrès de sécurité
Ce sous-menu permet de configurer les paramètres de Sécurité de la TV.
Securite
Securite Clavier Verrouille Coupure Video Out
- Sécurité : la fonction de menu « SÉCURITÉ » permet à l'utilisateur de sélectionner l'un des états « HAUTE » ou « STANDARD ». La valeur par défaut est « STANDARD »
Lorsque l'appareil est en mode de sécurité Haute, le menu Set-up est accessible uniquement avec une Telecommande de configuration institutionnelle.
Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télecommande de configuration institutionnelle, soit avec une télécommande invite disposant d'un code d'accès autorisé. - Clavier Verrouillé : la fonction de menu Clavier Verrouillé désactive le clavier local du téléviseur pour les commandes de volume et de canal.
- Coupure Video Out: cette option permet à l'utilisateur de couper les sorties Video de la TV, pour éviter des copies de contenu video sans autorisation.
Paramètres de contrôle
Ce sous-menu permet de configurer les paramétres de Contrôle de la TV.
Controle
ESP
Coupure Audio / Video
Syntonisation Par Etape
Peritel Automatique
Toujours RVB
Volume Min
Volume Max
Sortie Vol Audio
- ESP : le mode ESP (Energy Saving Programmability - Capacité de programmation d'économie d'énergie) commande la durée de visionnage continu maximum permise par le système de contrôle. La fonction de menu ESP est affichée « ESP » et ses valeurs valides s'échéonnent entre 00 et 99 (en heures). Une valeur de 00 signifie OFF.
- Coupure Audio/Video : la fonction de menu Coupure Audio / Video définit si la video doit être occultée et si le son doit être coupé dans l'eventualité où le canal actif ne recoit aucun signal.
- Syntonisation par étape : pour OUI, les canaux TV (1 à 9) sont actifs immédiatement si un chiffre est pressé sur la télécommande. Pour NON, le changement de canal s'effectue uniquement lorsque le tiret s'affiche.
- Peritel Automatique : active/désactive la commutation automatique à une source Peritel externe.
- Toujours RVB: cet élément permet d'activer/désactiver le mode RVB sur les connecteurs AV.
Volume Min : cet élément définit la limite de volume minimum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.
Volume Max : cet élément définit la limite de volume maximum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages. - Sortie Vol Audio : règle le volume de la sortie audio externe (par ex. le haut-parleur salle de bains). Ce réglage de volume est indépendant de celui du volume principal des haut-parleurs. (cette option de menu est disponible uniquement pour certains modèles LCD TV).

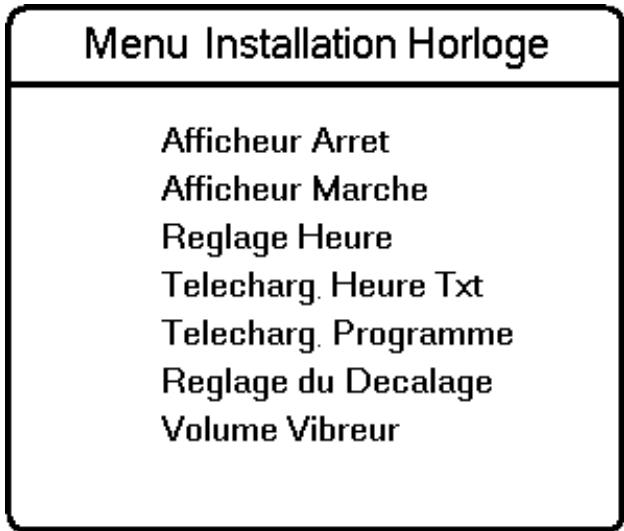

Installation Horloge
Cet élément de menu permet d'acceder au menu d'installation de l'horloge.
- Afficheur Arret: cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le télévisueur est en mode Stand-by.
- Afficheur Marche : cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le téléviseur est en mode Marche.
- Réglage Heure : cet élément de menu permet de régler l'heure de l'horloge.
- Telecharg. Heure Txt: cet élément de menu permet d'activer/désactiver la fonction de téléchargement automatique de l'heure via le Télétexte.
- Telecharger. Programme : cet élément de menu permet de selectionner le canal duquel télécharger l'heure correcte via le Télatexte.
- Réglage du Décalage: cet élément de menu permet de régler le décalage pour ajuster l'heure reçue via le canal de Télétexte afin d'afficher l'heure locale réelle.
- Volume Vibeur: cet élément de menu permet de régler le volume du vibreur d'alerte. Utilisez le curseur gauche/droite pour effectuer les réglages.
Touches de la télécommande
Alarm On (pour les TV avec affichage d'horloge)
Active l'alarme de réveil. Àprous la saisie d'une durée valide (0:00 à 23:59), l'icone d'alarme de réveil devient visible sur l'affichage de l'horloge.
+ Pay TV -
Alterne entre les canaux de Pay TV (Télévision payante).
Alarm Off (pour les TV avec affichage d'horloge)
Désactive l'alarme de réveil.
L'icone d'alarme de réveil de l'affichage d'horloge disparait.
Menu
Appelle /quite un menu.
- Vol -
Règle le volume.
Coupure
Interrompt / restaure le son.
Touches numériques 0/9
Selectionnent les canaux TV. Pour un canal à deux chiffres, saississe le second chiffre avant l'affichage du tiret.
Teletext
Standby
Arrente la TV.
+Info-
Alterne entre les canaux de Info.
+ Radio -
Selectionnent les paramètres d'image et de son prédéfiinis.
Sleep
Active la temporisation.
Chaque pression incremente le décompte de la minuterie de 15 minutes.
- TV - Sélection de canal
Alterne entre les canaux de TV.
16:9 Formats
PHILIPS
Teletext
Le télétexte est un système d'information émis par certaineschains et susceptible d'être consulté comme un journal. Il offre également un accès aux sous-titres pour les spectateurs représentant une déficience auditive ou qui ne sont pas familiers avec la langue du programme (réseaux cables,chains par satellite, etc.).
Appuyez sur :
Pour activer/désactiver le Télatexte.
En mode Téletexte, appuyez sur:
Atteindre le numero de page (3 chiffres)
Page precedente/suivante
Page precedente/suivante
Accès direct aux numérios de page en couleur indiqués en bas de l'écran.
Formats 16:9
Les images reçues peuvent être émises au format 16:9 (écran élargi) ou 4:3 (écran conventionnel). Les images 16:9 représentent parfois des bandeaux noirs en haut et en bas de l'écran (format letterbox - boîte à lecture). Cette fonction vous permet d'optimiser l'affichage des images à l'écran.
Utilisation des différents formats
Utilisez le bouton Formats 16:9 de la télécommande pour selectionner les différents modes : Auto Format (Format automatique), 4:3, Zoom 14:9, Zoom 16:9, Subtitle zoom (Zoom sous-titres), Super wide (Super large) et Wide screen (Grand écran).
4:3
L'image est reproductive au format 4:3 et une bande noire s'affiche de chaque côté.
Zoom 14:9
L'image est élargie au format 14:9 et une bande fine demeure de chaque côté.
Zoom 16:9
L'image est élargie au format 16:9. Ce mode est recommendé pour afficher des images représentant des bandes noires en bas et en haut (format letterbox).
Subtitle Zoom
Ce mode est recommendé pour afficher des images 4:3 utilisant toute la surface de l'écran en laissant les sous-titres visibles.
Super Wide
Ce mode est recommendé pour afficher des images 4:3 utilisant toute la surface de l'écran en élargissant les côtes de l'image.
Widescreen
Ce mode restaure les proportions correctes des images transmises en 16:9 en utilisant tout l'écran.
Fulfscreen
Ce mode affiche les images en plein écran.
Auto Format
Cette TV est équipée d'une commutation automatique selectionnant le format d'écran correct, dans la mesure où les signaux spécifique sont transmis avec les programmes.
Contrôle de piles épuisées
Appuyez sur la touche 0K environ 5 secondes. Le texte suivant s'affiche :
SERVICE
1 REMOTE BATTERY OK
Si le mot « FAIBLE » s'affiche au lieu de « OK», les piles sont presque épuisées et doivent être replacées.

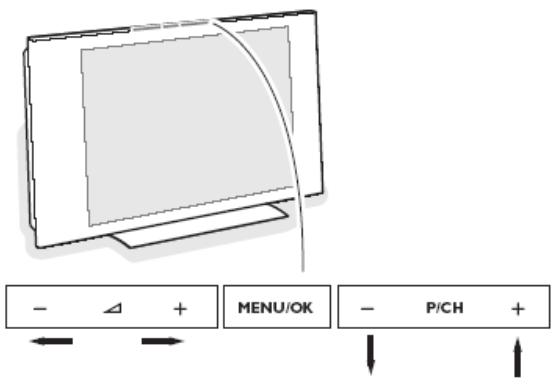

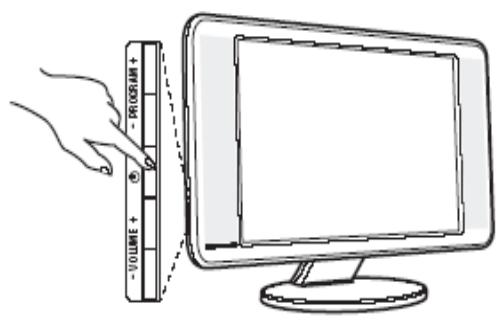

Touches sur la TV
Si vous telécommande est cassée ou perdue, il demeure possible de modifier les paramètres de base avec les touches au sommet et sur le côté de votre TV.
Appuyez sur :
La touche - Vol + pour régler le volume ;
La touche - P / CH+ pour selectionner les canaux TV ou la source.
Appuyez sur MENU/OK pour acceder au menu principal sans la télécommande (disponible uniquement pour certaines TV). Utilisez :
- Les touches - Vol + et - P/CH+ pour sélectionner les éléments de menu selon les directions indiquées;
La touche MENU/OK pour quitter le menu.
Branchement du téléviseur
Cette section présente les informations de connectivité disponible pour les différents téléviseurs LCD. Reportez-vous à la taille d'écran relative à votre TV.
15" LCD TVs
Connecteurs des TV LCD 15"
- Prises antenné TV et Radio
- Prise EXT1
- Entreve VGA pour connexion à un ordinateur
- Connecteurs ES latéraux - Casque, Entrée audio, Entrée video, S-Video et Entrée audio PC
- Jack CC d'alimentation 12V
- Jack Données 2 (RJ45) - pour les connexions interactives
- Jack Données 1 (RJ12) - pour les connexions interactives
20" LCD TVs
Connecteurs des TV LCD 20"
- Prises antenné TV et Radio
- Prise EXT1
- Connecteurs ES lateraux - Casque, Entre e audio, Entre video et S-Video
- Jack Données 2 (RJ45) - pour les connexions interactives
- Jack Données 1 (RJ12) - pour les connexions interactives
23” & 26” LCD TVs
Connecteurs des TV LCD 23" et 26"
- Prises antenné TV et Radio
- Prises EXT1 et EXT2
- Sortie audio pour connexion à un amplificateur
- Entreve VGA, DVI et audio pour connexion à un ordinateur
- Haut-parleur externe salle de bains
- Jack Données 2 (RJ45) - pour les connexions interactives
- Jack Données 1 (RJ12) - pour les connexions interactives
Connecteurs des TV LCD 30"
- Connecteurs ES lateraux - Casque, Entre e audio, Entre video et S-Video
- Jack Données 1 (RJ12) - pour les connexions interactives
- Jack Données 2 (RJ45) - pour les connexions interactives
- Jack CC d'alimentation 12V
- Entrée VGA et audio pour connexion à un ordinateur
- Sortie audio pour connexion à un amplificateur
- Prises EXT1 et EXT2
- Prise antenna TV
42"TVs
Connecteurs des TV 42"
- Jack Données 1 (RJ12) - pour les connexions interactives
- Jack Données 2 (RJ45) - pour les connexions interactives
- Jack CC d'alimentation 12V
- Entrée VGA et audio pour connexion à un ordinateur
- Sortie audio pour connexion à un amplificateur
- Prises EXT1 et EXT2
- Prise antenna TV
