MANUALE UTENTE 20HF7462 PHILIPS

Non toccare, premere, strofinare o colpire lo schermo con oggetto solidi, perché possono graffiarlo o danneggiarlo permanentemente. Non strofinare con panni per rimuovere la polvere, trattati con sostanze chimiche. Non toccare la superficie con le mani nude o con panni unti ( alcuni prodotti cosmetici possono danneggiare lo schermo). Scollegare il teilevisore alla rete elettrica prima di pulire lo schermo. Quando la superficie risultata polverosa, strofinare delicatamente con cotone assorbente o altri materiale soffice come pelle di camascio inumidita. Non usare acetone, toluene o alcool perché possono causare alterazioni chimiche.

Non utilizzare detergenti liquidi o spray. Rimuovere immediatamente eventuali trace di acqua o saliva. La permanenza di tracce d'acqua o saliva sulla superficie dello schermo cui causare deformazioni e indebolimento dei colori.

Avvertenza relativà alle immagine fisse sullo schermo TV (schermo al plasma da 42")

La generation di immagini resides per l'immunologia. Il normale utilizzo del teilevisore prevede la visualizzazione di immagini in costante movimento o cambiamento su tutte la superficie dello schermo.

Avvertenza relativà alla visualizzazione in modalità VGA/DVI.

Durante il funzionamento del prodotto in modalità VGA/DVI, possono comparire alcune linee diaronali in particolari condizioni di interferenza ambientale. Ciò non influisce sulle normali prestazioni del segnale del computer per la visualizzazione in modalità VGA/DVI.

Problematische ambientali

• Il vostro tevisore contiene materiali che possono essere ricolati e riutilizzati da aziende specializzate. Consultare le normative locali per lo smaltimento del vostro vecchio tevisore. Porre particolare attenzione dello smaltimento delle batterie scariche.
• Il vostro teilevisore consuma una certa quantità di energia quando si trova in modalità di preaccensione (stand-by). Il consumo di energia contribuisce ad augmentare l'inquinamento idrico ed atmssferico. Si consiglia di spegnere il proprio teilevisore durante la notte invece di lasciarlo in preaccensione.

Preparazione

Istruzioni per l'installazione a parete / su piedistallo

A seconda del tipo di teilevisore acquistato possono essere forniti un supporto per l'installazione a parete e/o un piedistallo. Per il montaggio del piedistallo e/o del supporto per installazione a parete forniti in dotazione, fare riferimento alle relative istruzioni分开. Verificare che il supporto per installazione a parete sia fissato saldamente in conformitàagli standardi sicurezza.

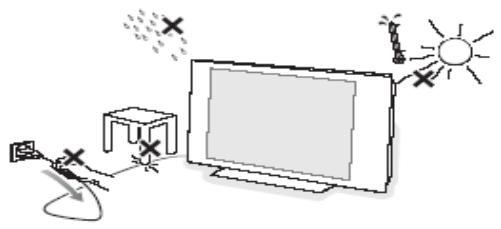

Verificare che vi sia una sufficiente circolazione d'aria attraverso le feritoie di ventilazione.

Per prevenire eventuali condizioni di pericolo, evitare di porre sorgenti di fiamme libere, come ad esempio candele accese, in prossimità del teilevisore. Evitare l'esposizione al calore, alla luce solare diretta, alla pioggia o all'umidità. L'apparecchio non deve essere esesto a gocciolamento o getti d'acqua e non dovrà esservi collocato sopra alcun oggetto contentente liquidi. Inserire la spina dell'antenna esterna saldamente nella presa d'antenna posta nella sudamerica.

Collegamento alla rete di alimentazione elettrica

Inserire la spina di alimentazione nella presa della rete elettrica a parete ed accendere l'apparecchio. Fare riferimento alla targhetta posta sul retro del teilevisore per la corretta tensione di funzionamento.

Installazione del telecomando

• Rimuovere il coperchio sul retro del telecomando.
• Inserire batterie di tipo e dimensioni corrette nell'apposto scomparto verificando che siano correttamente orientate.
• Le batterie possono essere bloccate in posizione stringendo la vite nel relative foro sul coperchio dello scomparto batterie.

Accensione del televisore:

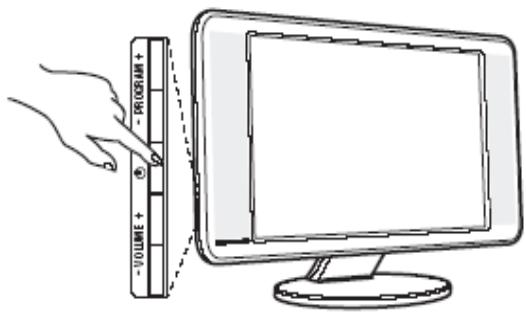

Premere l'interruttore di accensione sul tevisore. Si illuminerà una spia sul frontale del tevisore e lo schermo si accenderà. Se il tevisore si trovato in modalità di preaccensione (spia luminosa rossa), premere i pulsanti - TV+ o il pulsante di accensione sul telecomando.

Perutilizzareimenu

Accesso al menu Regolazioni

Quando l'apparecchio si trova in modalità di sicurezza elevata (High Security Mode), il menu Regolazioni è accessibile soltanto utilizzato un telecomando specifico di configurazione (Institutional di tipo RG4172BK oppure RC2573).

Quando l'apparecchio si trova in modalità di sicurezza standard (Standard Security Mode), il menu Regolazioni è accessibile con un telecomando specifico di configurazione (Institutional) oppure con un telecomando ospite (come il tipo RC2886) utilizzando un codice d'accesso autorizzato.

RG4172BK

RC 2573

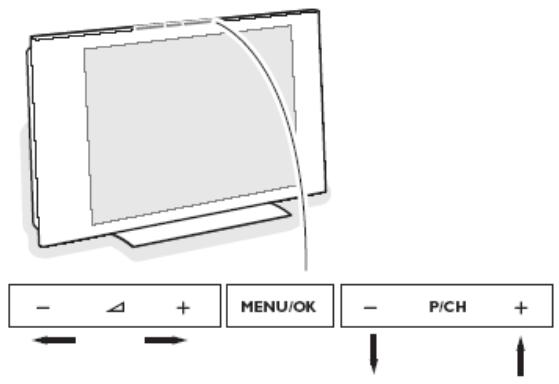

Navigazione

Le varie voci del menu correntamente visualizzato possono essere selezionate con i tasti cursore "su" e "giù". Dalle voci di menu contrassegnate con un significolo " > " è possible accedere ai relativi sottomenu premendo il tastinge cursore "destra".

Regolazioni

Lingua

Comunicazione

N./ Tipo Programma

Installazione Programma

Configurazione

Installazione Orologio

• Per uscire da un qualsiasi menu premere il pulsante "Menu".
• Selezionare "SI" per attivare/abilitare una impostazione, "NO" per disattivarla/disabilitarla.
  I pulsanti TV su/giù, INFO su/giù, PAY-TV su/giù e RADIO su/giù sono attivi in modalità menu ed il tevisore reagirà come in modalità TV.

Voci del menu Regolazioni

Regolazioni

Lingua
Comunicazione
N./ Tipo Programma
Installazione Programma
Configurazione
Installazione Orologio

• Lingua: permette di selezionare la lingua del menu d'installazione. Le varie opzioni sono "ENGLISH", "DEUTSCH", "FRANCAIS" e "ITALIANO".
• Comunicazione: il menu Comunicazione è necessario per abilitare particolari applicazioni interattive. Per ulteri informazioni, consultare le relative note applicative. Per applicazioni isolate selezionare "OFF".
  N. / Tipo Programma: quello sottomenu permette di impostare il numero di programmi tevisivi, PAY-TV, Radio e Informazioni. Il numero massimo totale di programmi è 125.
• Installazione Programma: Nel sottomenu Installazione Programma, è possibile impostare vari parametri dei programmi.
• Configurazione: Nel menu Configurazione, è possible configurare numerousi parametri e funzionalità del teilevisore.
• Installazione orologio: Da esta você di menu épossible acceder e al menu Installazione Orologio.

Installazione Programma

Nel sottomenu Installazione Programma, è possibile impostare variet parametri dei programmi. Contale menu aperto, tutte le protezioni risultano disabilitate.

Installazione Programma

N. Programma

Ingresso

Sistema

Frequenza

Nom Progr.

Memorizza

Sintonia Fine

Muto

Lingua Televideo

Protezione

• N. / Tipo Programma: il tipo di programma può essere selezionato con i tastiursore sinistra/destra. Tali pulsanti permetteranno di altermare fra i vari tipi disponibili: "TV", "INFO", "PAYTV" e "RADIO".
  Se il numero di programma per un particolare tipo è 0, il tipo corrispondente non verrà visualizzato. Per visualizzare il numero di programma per uno dei tipi suddetti inserire sempre due cifre, ad esempio digitare "01" per TV1 oppure digitare "1" e premere i pulsanti su/giù.
• Ingresso: il menu "Ingresso" permette di selezionare la sorgente d'ingresso desiderata da assegnare ad un programma. I possibili valori sono Sintonizzatore, AV1, AV2, AV2YC, RADIO, VGA e DVI. Alcune sorgenti d'ingresso possono non essere disponibili su alcuni tipi di apparecchi (vedere la segunte tabella).
• Sistema: WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), FRANCE (SECAM-L/L') e AUTO.

Modello / Tipo di ingressso	AV1	AV2	AV2YC	AV3	AV3YC	VGA	DVI
15HF8442	Scart1	Video in	S-video in	-	-	VGA	-
20HF7462	Scart1	Video in	S-video in	-	-	-	-
23/26HF9472	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	DVI
30HF9442	Scart1	Scart2 CVBS	Scart2 YC	Video in	S-video in	VGA	-
42HF9442	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	-

Note: Utilizzando un dispositivo di tipo SmartCard XPress Box, quello viene normalmente collegato alla presa Scart1.

• Freqenza: è possibile insertire le cifre corrispondenti ad una frequenza in MHz. Il+tasto cursore "destra" avvia una sequenza di ricerca automatica. Durante l'insertimento dei valori di frequenza, le cifre non alla cie; non o non a cie rerranno visualizzate come "-". Inserire "0" per i valori di frequenza inferiori a 100MHz
• Nome Progr.: esta você di menu permette di associar una etichetta/nome a ciascun programma.

Premendo i pulsanti sinistra/destra è possible entrare ed uscire nel campo etichetta.
Premendo i pulsanti su/giù è possibile insere dei caratteri alfanumerici.
Premendo M (pulsante Menu) è possible uscire dal sottomenu Nome Programma.

• Memorizza: permette di memorizzare le informazioni del programma corrente dopo la pressione dei pulsanti sinistra/destra. Premere il pulsante Menu per uscire alla memorizzare.
• Sintonia fine: utilizzando i pulsanti di lavoro "controllo sinistra/destra" viene attività la funzione di sintonia fine.
• Muto: esta você di menu permette di abilitare/disabilitare immagine e suono per un particolare canale.

O NESSUNO: immagini e suono sono normalmente abilitati
VIDEO: la visualizzazione di immagini è disabilitata per questo canale (es.: canale radio)
AUDIO: la riproduzione di suoni è disabilitata per questo canale (es.: canale informazioni)

• Lingua Televideo: esta你可以 di menu permette di selezionare il set di caratteri desiderato per il Televideo da utilizzato per il canale selezionato. Con i tasti cursore sinistra/destra è possibile selezionare una lettera corrispondente ad un particolare set di caratteri per la lingua.

"WEST EU": opzione per set Pan Europeo (Latino) / Ovest
"EAST EU": opzione per set Pan Europeo (Latino) / Ovest
"GREEK": Greco
"CYRILLIC": Cirillico

• Protezione: questa voce di menu permette di indicare se il programma selezionato ha o meno una protezione. Con i tasti cursore sinistra/destra è possible attivare/disattivare la protezione alternando tra le opzioni "SI" e "NO".

Configurazione

Nel menu Configurazione, è possible configurare numerousi parametri e funzionalità del teilevisore.

Configurazione

Accensione/OSD

Imagine / Suono

Sicurezza

Controllo

• Accensione /OSD: In quello sottomenù è possibile selezionare la modalità di funzionamento del teileisore dopo l'accensione e la modalità di funzionamento del menu di Visualizzazione su schermo (On Screen Display).

• Imagine/Suono: Mediente quello sottomenu è possibile impostare sul teilevisore le modalità di visualizzazione immagini e di riproduzione del suono.

• Sicurezza: Mediente quello sottomenu è possibile configurare vari parametri relativi alla sicurezza del teilevisore.

• Controllo: Mediente quello sottomenu è possibile configurare varie impostazioni di controllo del teilevisore.

Accensione / OSD

In questo sottomenu è possibile selezionare la modalità di funzionamento del teileso后再 l'accensione e la modalità di funzionamento del menu di Visualizzazione su schermo (On Screen Display).

Accensione / OSD

Messaggio Di Benvenuto
Programma Accensione
Volume All'accensione
Switch On Pic Fmt
Accensione
Indicatore Di Volume
Display Programma
Digit Timeout

• Messaggio di Benvenuto: premere i tasti cursore sinistra/destra per visualizzare il menu di inserimento del messaggio di benvenuto:
• Messaggio di Benvenuto
• Linea 1
• Linea 2
• Cancella Con le frece su/giè è possibile selezionale i caratteri del messaggio.

• Programma Accensione: QUESTA voce imposta il programma TV all'accensione.

• Volume all'accensione: questa voce imposta il volume del teilevisore all'accensione. Utilizzare i tasti cursore sinistra/destra per la regolazione.

• Switch On Pic Fmt: esta você imposta il formato dell'immagine TV all'accensione. Utilizzato i tasti cursore sinistra/destra per la regolazione.
• Accensione: la funzione del menu Accensione definisce il comportamento del teilevisore al collegamento del circuito di alimentazione CA. Gli stati validi sono "FISSO ON", "ULTIMO STATO" e "PREACCENSIONE".

Quando è selezionato lo stato "FISSO ON", è possibile spegnere il tevisore solotramite il pulsante di accensione principale o tramite un telecomando di configurazioneoppuretramite la funzione ESP (Energy Saving Programmability = Programmazioneper il risparmio energetico con controllo del tempo massimo di visualizzazionecontinua consentito dal systemadi controlo).
Quando è selezionato lo stato "ULTIMO STATO" il tevisore passa allo stato precedente, accesso (ON) oppure in preaccensione.
Quando è selezionato lo stato “PREACCENSIONE”, il tevisore si accende sempre in modalità preaccensione.

• Indicatore di Volume: per visualizzare l'indicatore di volume durante la regolazione, selezionare "SI". Per nasconderlo, selezionare "NO".

• Display Programma: le opzioni per Display Programma sono:Numero, Nom Progr., Tutto, Nessuno.

• Digit Timeout: imposta il time-out per insertire la seconda cifra dei programmi TV con numero superiore a 10.

Impostazioni per immagine e suono

Mediante quello sottomenu è possibile impostare sul teilevisore le modalità di visualizzazione immagini e di riproduzione del suono.

Imagine / Suono

Luminosita

Colore

Contrasto

Nitidezza

Tinta

Active Control

Toni Alti

Toni Bassi

Bilanciamento

AVL

• Luminosità: con但这a opzione si modifica la luminosità dell'imagine.
• Colore: con esta opzione si modifica l'intensità del colore.
• Contrasto: con esta opzione si modificava la differenza fra toni chiari e scuri.
• Nitidezza: con questa opzione si modifica la definizione dell'imagine.
• Tinta: con esta opzione si regola l'imagine per ottenere toni di pelle naturali.
• Active Control: la modalità Active Control ottimizza la qualità dell'imagine in base alla qualità della ricezione (questa opizione di menu è disponibile escludivamente su alcuni modelli di teilevisori LCD).
• Toni alto/bassi: con esta opzione si regola il livello degli effetti di toni alto e bassi sull'uscita audio del tevisore.
• Bilanciamento: con esta opzione si bilancia l'audio fra gli altoparlanti di destra e di sinistra.
  AVL (Automatic Volume Leveller): esta opzioneiene utilizzata per limitare l'augento dell'audio, in particolare per cancellare programma o durante le pubblicità.

Impostazioni di sicurezza

Mediante questo sottomenu è possibile configurare vari parametri relativi alla sicurezza del teilevisore.

Sicurezza

Sicurezza

Bloco Tastiera

Video Out Muto

• Sicurezza: la funzione di menu "SICUREZZA" consente all'utente di selezionare uno dei due stati: "ELEVATA" o "STANDARD". L'impostazione predefinita è "STANDARD".

Quando l'apparecchio si trova in modalità di sicurezza Elevata, il menu Regolazioni è accessibleURTantoutilizzando untelecomando specifico di configurazione (Institutional Remote Control).
Quando l'apparecchio si trovato in modalità di sicurezza Standard, il menu Regolazioni è accessibile con un telecomando specifico di configurazione (Institutional Remote Control) oppure con un telecomando ospite utilizzato un codice d'accesso autorizzato.

• Blocco tastiera: la funzione di menu Blocco tastiera disabilita la tastiera del teileiore per le regolazioni di programma e volume.
  Video Out Muto: esta opzione consente di disabilitare le uscite video del teilevisore, per evitare copie non autorizzate dei video.

Impostazioni di controllo

Mediente questo sottomenu è possibile configurare varie impostazioni di controllo del tevisore.

Controllo

ESP

Audio / Video Muto

Sintonizzazione Per Passaggi

Auto Scart

Sempre RGB

Volume Min

Volume Max

Volume Audio Out

• ESP: la modalità ESP (Energy Saving Programmability) = Programmazione per il risparmio energetico) con controllo del tempo massimo di visualizzazione continua consentito dal sistema di controllo. La funzione di menu ESPiene visualizzata come "ESP" e i valori validi sono 00 - 99 (in ore). 00 significa OFF.
• Audio/Video Muto: la funzione di menu Audio/Video Muto stabilisce se il video deve essere oscurato e l'audio disabilitato qualora il canale correntemente selezionato sua privo di segnale.
• Sintonizzazione per passaggi: selezionando SI, i programmi TV (da 1 a 9) vengono sintonizzati immediamente premendo un tasto. Selezionando NO, la sintonizzazione viene eseguita solo quando la lineetta scompare.
• Auto Scart: abilita / disabilita il passaggio automatico alla sorgente esterna SCART.
• Sempre RGB: esta opzione consente di abilitare o disabilitare la modalità RGB sui connettori AV.
  Volume Min: esta opzione imposta il limite del volume minimo consentito per il teilevisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.
  Volume Max: esta opzione imposta il limite del volume massimo consentito per il teilevisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.
• Volume Audio Out: imposta il volume dell'uscita audio esterna (ad es. per l'altoparlante nellaStanza da bagno).Questa regolazione di volume è independente dal livello di volume dell'altoparlante principale. (qusta opzione di menu è disponibile escludivamente su alcuni modelli di teilevisori LCD).

Installazione orologio

Da esta você di menu è possible acceder al menu Installazione Orologio.

Installazione Orologio

Display Standby

Display On

Regolazione Orario

Scarico Ora Da Televideo

Scarico Programma

Correzione Orario

Volume Suoneria

• Display Standby:tramite questa voce di menu è possibile impostare l'intensità del display dell'orologio sul teilevisore in modalità preaccensione.
• Display On:tramite questa voce di menu è possibile impostare l'intensità dell'orologio sul teilevisore acceso (modalità ON).
• Regolazione Orario:tramite questa voce di menu è possibile impostare l'orario dell'orologio.
• Scarico Ora Da Televideo:tramite questa voce di menu è possibile attivare o disattivare la funzione di scarico automatico dell'orario tramite il televideo.
• Scarico Programma:tramite esta voce di menu è possibile selezionare il canale da cui impostare l'orario corretto tramite il televideo.
  Correzione Orario:tramite questa voce di menu è possibile selezionare la correzione per l'orario ricevuto tramite il canale del teilevideo in modo da ottenere l'ora locale.
  Volume Suoneria: esta你可以 imposta il volume della suoneria del teileisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.

Pulsanti del telecomando

Alarm On (per apparecchi con la visualizzazione dell'orologio)

Attiva l'allarme di sveglia. Dop o aver inserto un orario valido (da 0:00 a 23:59), verrà visualizzata

l'icona dell'allarme di sveglia sul display dell'orologio.

+ Pay TV -

Consente di spostarsi in alto o in basso sui canali della Pay TV.

Alarm Off (per apparecchi con la visualizzazione dell'orologio)

Disattiva l'allarme di svegia. L'icona di allarme di svegia sul display dell'orologio scompare.

Menu

Consente di richiamare o uscire dai menu

+ Vol -

Consente di regolare il volume.

Muto

Disabilita l'audio o lo ripristina.

Tasti numerici 0/9

Per selezionare un canale TV.
Per un numero a due cifre,
inserire la seconda cifra prima
che compaia la lineetta.

Televideo

Standby

Premere Anything
pulsante per spagnere il televisore.

+Info-

Consente di spostarsi in alto o in basso sui canali di informazioni.

+ Radio -

Consente di spostarsi in alto o in basso sui canali radio.

Tasti Smart:

Consentono la selezione delle impostazioni predefinite per immagini e suono.

Sleep

Attiva il timer sleep. Premere ripeturamente per augmentare il contatore ad intervalli di 15 minuti.

+TV-Selezione canali

Consente di spostarsi in alto o in basso sui canali TV.

PHILIPS

Format16:9

Televideo

Il televideo è unsystema informativo diffuso da alcuni canali consultabile come un giornale. Inoltre, offre l'accesso ai sottotitoli per spettatori con problemi di udito o per coloro che non conoscono la lingua in cui è trasmesso il programma (reti via cavo, canali via satellite, ecc.).

Press:

Per abilitare o disabilitare il televideo

In modalità teilevideo, premere:

Per passare ad un numero di pagina (a 3 cifre)

Per passare alla pagina precedente /successiva

Per passare alla pagina precedente /successiva

Accesso diretto ai numero di pagina a colori indicati in basso sullo schermo

Format 16:9

Le immagini ricevute possono essere trasmedesse in fornato 16:9 (wide screen) o in fornato 4:3 (schermo convenzionale). Talvolta le immagini a 16:9 hanno una banda nera nella parte superiore e inferiore dello schermo (formato letterbox). Questa funzione consente di ottimizzare l'immagine visualizzata a schermo.

Utilizzo dei vari formati

Utilizzare il pulsante Formati 16:9 del telecomando per selezionare le varie modalità: Auto Format, 4:3, Zoom 14:9, Zoom 16:9, Zoom con sottotitoli, Super wide e Wide screen.

4:3

L'immagine viene riprodotta in formato 4:3 con una banda nera visualizzata su entrambi i lati dell'imagine.

Zoom 14:9

L'immagine viene ampliata in formato 14:9; rimane una banda nera sottile su entrambi i lati dell'immagine.

Zoom 16:9

L'immagine viene ampliata in formato 16:9. Si consiglia l'uso di esta modalità per visualizzare immagini con bande nere sulla parte inferiore e superiore (formato letterbox).

Zoom con sottotitoli

Questa modalità viene utilizzata per visualizzare immagini 4:3 a tutto schermo, lasciando visibili i sottotitoli.

Super Wide

Questa modalità viene utilizzata per visualizzare immagini 4:3 a tutto schermo, ampliando l'imagine lateralmente.

Widescreen

Questa modalità ripristina le proporzioni corrente delle immagini trasmesse in 16:9 utilizzando la visualizzazione a tutto schermo.

Fulfscreen

In esta modalità le immagini vengono visualizzate a tutto schermo.

Auto Format

Questo teilevisore èdotato di impostazione automatica per selezionare il fornato corretto dello schermo, quando i relativi segnali specifici vengono trasmessi con i programmi.

Controllodelivelldicarica dellepile

Premere il pulsante

per circa 5 secondi. Compare il seguente messaggio:

SERVICE

1 REMOTE BATTERY OK

Se viene visualizzata la parola "SCARSO" anziché "OK", le pile sono scariche e devono essere sostituite.

Pulsanti sul televisore

In caso di perdita o rottura del telecomando, rimane possibile modificare alcune delle impostazioni di base utilizzando i tasti posti in alto o di lato sul tevisore.

Premere:

• il pulsante - Vol + per regolare il volume;
• il pulsante - P/CH+ per selezionare i canali o la sorgente TV.

Premere il pulsante MENU/OK per richiamare il menu principale sono la telecomando (questo tasto non è disponibile su tutti i modelli). Utilizzare:

• il pulsante - Vol + e il pulsante - P/CH+ per selezionare le voci di menu nelle direzioni indicate;
• il pulsante MENU/OK per chiudere il menu

Collegamento del teilevisore

Questa sezione fornisce informazioni su come collegare i vari modelli di tevisori LCD. Fare riferimento alla dimensione dello schermo relativà al proprio tevisore.

15" LCD TVs

Connettori per tevisori LCD 15"

1. Prespe per antenné TV e radio
2. Connettore EXT1
3. Ingresso VGA per collegamento ad un computer
4. Connettori IO laterali - Cuffie, ingresso audio, ingresso video, S-Video e ingresso audio PC.
5. Connettore di ingresso a 12 VCC
6. Connettore dati 2 (RJ45) - per collegamenti interattivi
7. Connettore dati 1 (RJ12) - per collegamenti interattivi

20" LCD TVs

Connettori per tevisori LCD 20"

1. Prese per antenné TV e radio
2. Connettore EXT1
3. Connettori IO laterali - Cuffie, ingresso audio, ingresso video e S-Video
4. Connettore dati 2 (RJ45) - per collegamenti interattivi
5. Connettore dati 1 (RJ12) - per collegamenti interattivi

23" & 26" LCD TVs

Connettori per tevisori LCD 23" e 26"

1. Prese per antenné TV e radio
2. Connettori EXT1 e EXT2
3. Uscita audio per il collegamento di un amplificatore
4. Ingresso VGA, DVI e audio per il collegamento ad un computer
5. Altoparlante esterno per la stanza da bagno
6. Connettore dati 2 (RJ45) - per collegamenti interattivi
7. Connettore dati 1 (RJ12) - per collegamenti interattivi

Connettori per tevisori LCD 30"

1. Connettori IO laterali - Cuffie, ingresso audio, ingresso video e S-Video
2. Connettore dati 1 (RJ12) - per collegamenti interattivi
3. Connettore dati 2 (RJ45) - per collegamenti interattivi
4. Connettore di ingresso a 12 VCC
5. Ingresso VGA e audio per collegamento ad un computer
6. Uscita audio per il collegamento di un amplificatore
7. Connettori EXT1 e EXT2
8. Presa per antenna TV

42"TVs

Connettori per teilevisori LCD 42”

1. Connettore dati 1 (RJ12) - per collegamenti interattivi
2. Connettore dati 2 (RJ45) - per collegamenti interattivi
3. Connettore di ingresso a 12 VCC
4. Ingresso VGA e audio per collegamento ad un computer
5. Uscita audio per il collegamento di un amplificatore
6. Connettori EXT1 e EXT2
7. Presa per antenna TV

Cuide la pantalla
