SWR-T12 - Enceinte de voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur d'extrêmes graves (subwoofer) 12 pouces
Marque	ALPINE
Modèle	SWR-T12
Impédance nominale	4 Ω
Puissance admissible (efficace)	600 W RMS
Puissance de crête	1800 W
Réponse en fréquence	26 - 200 Hz
Sensibilité (NPA @ 1 W / 1 m)	84 dB
Matériau de la membrane	Aluminium
Matériau de la suspension	Santoprene moulé par injection (multi-suspension)
Matériau de la bobine	Fil en spirale TIL-P à haute résistance thermique (200 °C), bobine 100 mm simple couche
Matériau de l'aimant	Néodyme 35SH

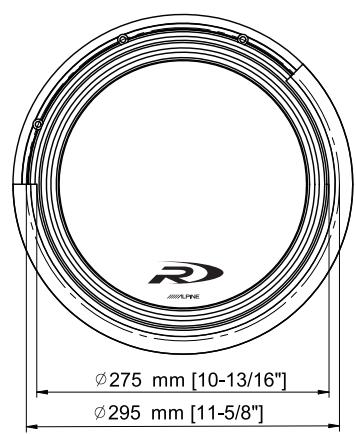

Diamètre de montage avant	275 mm (10.9 po)
Profondeur de montage	89 mm (3.5 po)
Volume d'enceinte close optimal	0.4 - 0.75 pi³ (11.3 - 21.2 L)
Volume d'enceinte à évent optimal	1.0 - 1.5 pi³ (28.3 - 42.5 L)
Déplacement linéaire (Xmax)	15 mm (un sens)
Déplacement mécanique crête à crête	56 mm
Résistance CC de la bobine (Re)	3.85 Ω
Fréquence de résonance (Fs)	32 Hz
Q total (Qts)	0.67
Types d'enceintes recommandés	Close ou à évent
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Respecter les puissances recommandées. Utiliser un amplificateur adapté à l'impédance.
Informations générales	Haut-parleur passif, nécessite un amplificateur externe. Conception Type-R Thin.

FOIRE AUX QUESTIONS - SWR-T12 ALPINE

Quelle est la puissance recommandée pour l'amplificateur ?

L'enceinte SWR-T12 a une puissance RMS de 600 W et une puissance de crête de 1800 W. Utilisez un amplificateur délivrant entre 300 et 600 W RMS sous 4 Ω pour des performances optimales.

Puis-je utiliser cette enceinte dans un caisson clos ou à évent ?

Oui, les deux types sont recommandés. Pour une enceinte close, prévoyez un volume de 0.4 à 0.75 pi³ (11.3 à 21.2 L). Pour une enceinte à évent, utilisez 1.0 à 1.5 pi³ (28.3 à 42.5 L).

Quelle est l'impédance de cette enceinte ?

L'impédance nominale est de 4 Ω. Assurez-vous que votre amplificateur est stable sur 4 Ω en charge.

Comment brancher plusieurs subwoofers ?

Vous pouvez les câbler en série ou en parallèle en fonction de l'impédance souhaitée. Consultez le schéma de câblage fourni dans la notice pour des exemples avec 1, 2 ou 4 subwoofers.

Quelle est la meilleure orientation de montage ?

Le montage peut être effectué par l'avant ou par l'arrière (montage inversé). Le volume ajouté pour le montage inversé est de 0.050 pi³ (1.4 L).

Cette enceinte est-elle adaptée aux voitures ?

Oui, c'est une enceinte de voiture (subwoofer) conçue pour une installation dans un véhicule. Respectez les dimensions de montage et assurez-vous d'avoir suffisamment d'espace.

Comment entretenir le subwoofer ?

Nettoyez la membrane et le châssis avec un chiffon doux et sec. Évitez tout contact avec l'eau ou les produits chimiques. Vérifiez régulièrement les connexions.

Quelle est la fréquence de coupure recommandée ?

Le subwoofer reproduit de 26 à 200 Hz. Utilisez un filtre passe-bas (LPF) autour de 80-100 Hz pour une intégration optimale avec les haut-parleurs médiums.

Que faire si la bobine sent le brûlé ?

Cela peut indiquer une surpuissance. Éteignez immédiatement le système et vérifiez que l'amplificateur ne dépasse pas la puissance RMS de l'enceinte. Assurez-vous que l'impédance totale est correcte.

Où puis-je trouver les dimensions exactes pour fabriquer un caisson ?

Consultez le tableau des caractéristiques dans la notice. Pour une enceinte close optimale, les dimensions extérieures suggérées sont 24 po x 15 po x 5.25 po (pour 0.68 pi³ brut).

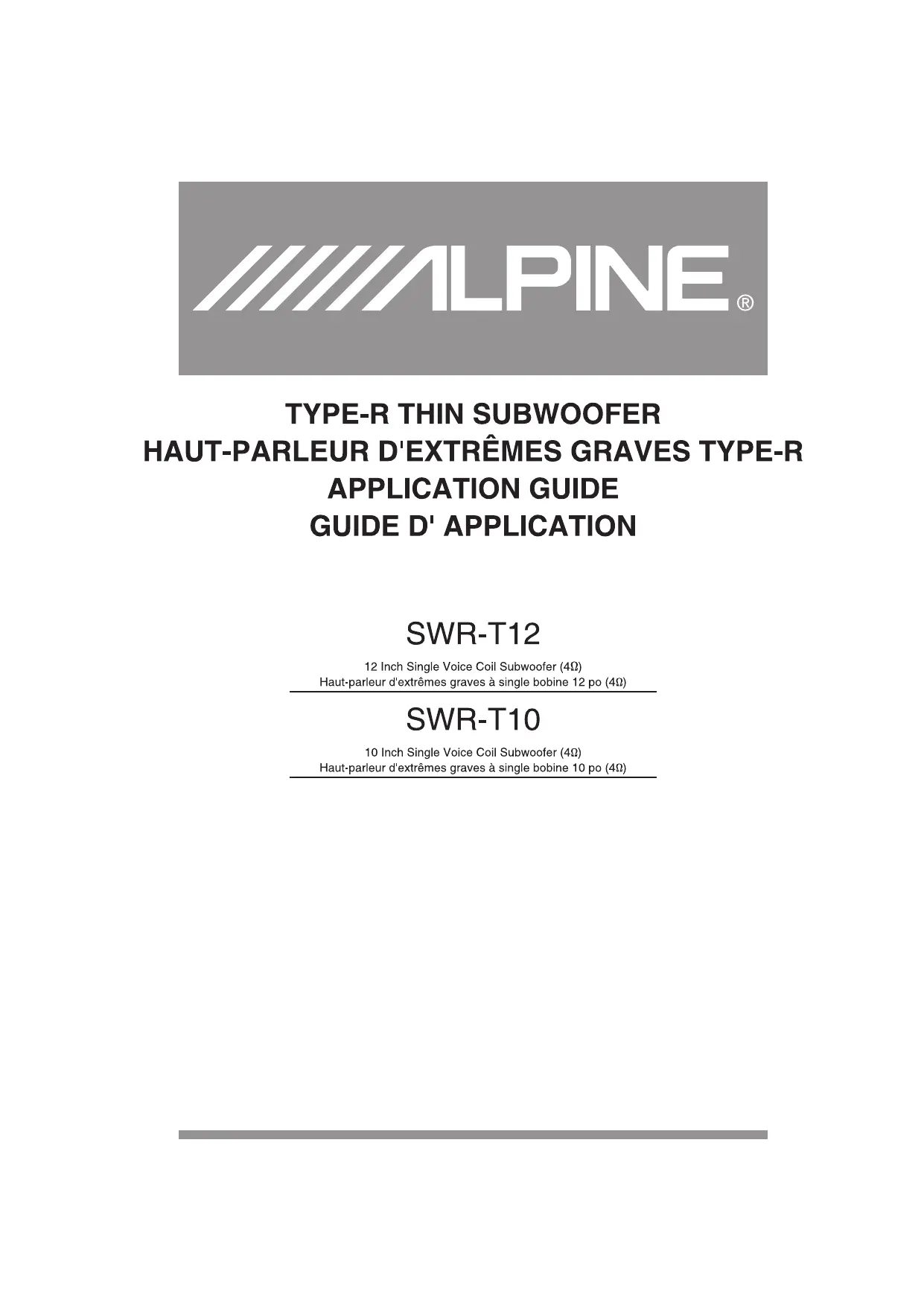

MODE D'EMPLOI SWR-T12 ALPINE

Haut-parleur d'extrêmes graves à single bobine 12 po (4Ω)

SWR-T10

10 Inch Single Voice Coil Subwoofer (4Ω)

Haut-parleur d'extrêmes graves à single bobine 10 po (4Ω)

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage
Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F3, Qtc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net (Vb)***
	F3, crête, Fb
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2)], un sens (Xmax)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R Thin
SWR-T10	SWR-T12
10 po	12 po
600W/1800W	600W/1800W
300W-600W	300W-600W
28H-200Hz	26H-200Hz
Aluminum
Parabolique haute résistance avec transfert de force
Santoprene ^MD moulé par injection
Multi-suspension à amplitude élevée (brevet en instance)
Elastomer en thermoplastique
Moulé avec renforts intégrés (brevet en instance)
Fil de bobine en spirale TIL-P à haute résistance en température (200°C)
Bobine 100mm à simple couche
Double coté à courbes rayonnées (brevet no 6,639,993) avec évent traversant (brevet en instance)
Système de régulation de la température par gestion du flux d'air (brevet en instance)
Neodyme 35SH
Interne
Aluminium moulé
Event Radial avec système de régulation thermique (brevet en instance)
Un côté
Bornier renforcé (8ga)
Intégré
Système de joint invisible et fixations pour grilles intégrées (brevet en instance)
83 mm (3.25P po)	89 mm (3.5po)
231 mm (9.1po)	275 mm (10.9po)
0.070 pi ^3	0.080 pi ^3
0.040 pi ^3	0.050 pi ^3
Sealed, Vented
0.25-0.5 pi ^3	0.4-0.75 pi ^3
20po x 12.5po 5po	24po x 15po x5.25po
0.42 pi ^3	0.68pi ^3
0.35 pi ^3	0.60 pi ^3
49 Hz, 0.80	45 Hz, 0.95
0.5-0.75 pi ^3	1.0-1.5 pi ^3
28po x 13.5po x 5.125po	32po x 21po x 5.25po
0.75 pi ^3	1.26 pi ^3
7.25 po ^2 (3.625po x 2po)	12.5 po ^2 (3.625o x 3.5po)
24.5po	28.75po
0.15 pi ^3	0.26 pi ^3
0.6 pi ^3	1.0 pi ^3
29Hz, 4.2dB, 35Hz	27Hz, 5.2dB, 33Hz
4Ω	4Ω
28 - 200Hz	26 - 200Hz
83dB	84dB
3.85 Ω	3.85 Ω
3.22 mH / 0.93 mH	3.10 mH / 0.91 mH
32.5Hz	32Hz
20L (0.7 ft ^3 )	33L (1.2 ft ^3 )
6.87	7.15
0.58	0.75
0.53	0.67
15 mm	15 mm
53 mm	56 mm
28 mm	28 mm
15 mm	15 mm
346 cm ^2	490 cm ^2
100 mm (4.0")	100 mm (4.0")
20 oz	20 oz

Notes:: Remarque : Les spécifications peuvent changer sans préavis.
* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves
** Panneau de 0,75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.
*** Panneau de 0,75 po (19 mm) d'épaisseur de material de clôture.

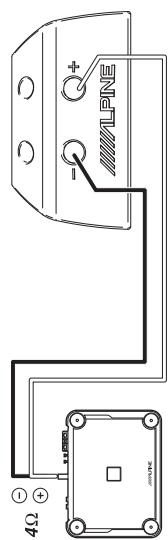

Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

4Ω LPNE

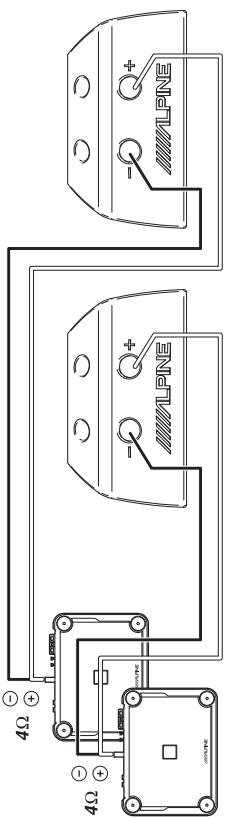

Exemple 2 2 amplificateurs et 2 h.-p. d'extrêmes graves

4Ω + - + 4Ω - + - LPINE - + - LPINE

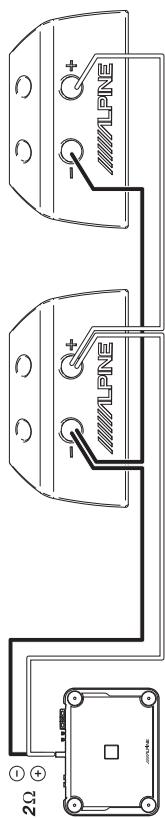

Exemple 3 1 amplificateur et 2 h.-p. d'extrêmes graves

2Ω ALPINE ALPINE

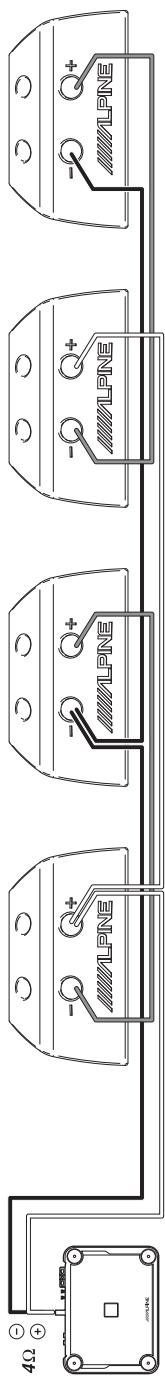

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves

4Ω LPNE LPNE LPNE LPNE

TYPE-R WIRING WORKSHEET CÂBLAGE POUR TYPE-R
