SWR-254ED - Enceinte de voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer pour voiture
Marque	ALPINE
Modèle	SWR-254ED
Diamètre	10 pouces (285 mm)
Profondeur	118 mm
Poids	5,9 kg (13 lb)
Impédance	2 ohms ou 8 ohms
Puissance maximale	500 W x 2 (peak)
Puissance nominale RMS	150 W x 2
Sensibilité	89 dB/W (1 m)
Bande passante	34 Hz – 2 kHz
Excursion maximale (X max)	4,0 mm
Excursion crête (X peak)	16,0 mm
Matériau du cône	Pulpe plastifiée
Diamètre de la bobine mobile	75 mm (3 pouces)
Poids de l’aimant	1,5 kg (52 oz) - Ferrite de strontium
Volume de boîte recommandé (hermétique)	13 L (0,46 ft³)
Volume de boîte recommandé (à orifice)	18 L (0,64 ft³)
Type de boîtier	Hermétique ou à orifice (ported)
Précautions de sécurité	Installation par un professionnel; ne pas trop augmenter le volume pour entendre les bruits extérieurs
Entretien	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - SWR-254ED ALPINE

Quelle est la puissance recommandée pour l’amplificateur ?

La puissance RMS recommandée est de 150 watts par canal (pour 2 canaux) ou plus, jusqu’à 500 watts crête par canal. Assurez-vous que l’amplificateur délivre une puissance propre et adaptée à l’impédance choisie (2 ou 8 ohms).

Comment brancher les deux jacks d’entrée ?

Utilisez toujours deux jacks comme montré sur les figures 2 et 3 de la notice. Ne pas utiliser un seul jack (figure 1). Branchez chaque jack à une sortie amplificateur dédiée pour un fonctionnement stéréo ou en parallèle selon le câblage.

Quel type de boîtier choisir : hermétique ou à orifice ?

Le boîtier hermétique (13 L) offre un son plus contrôlé et précis, tandis que le boîtier à orifice (18 L) permet un rendement plus élevé près de la fréquence de syntonisation (20-35 Hz). Choisissez selon vos préférences sonores et l’espace disponible.

Quelles sont les dimensions intérieures du boîtier hermétique recommandé ?

Pour le boîtier hermétique de 13 L, les dimensions intérieures sont de 305 x 305 mm (12 x 12 pouces) avec des panneaux en MDF de 19 mm d’épaisseur. Ces dimensions n’incluent pas l’épaisseur des panneaux ni le matériau d’absorption.

Puis-je installer ce subwoofer en free-air (montage en saillie) ?

Oui, le montage à l’air libre est possible. Utilisez le coffre comme caisse, mais renforcez la plage arrière et bouchez les ouvertures. Notez que la puissance admissible sera inférieure à celle d’un boîtier hermétique.

Quelle est la différence entre les versions 2 ohms et 8 ohms ?

La version 2 ohms offre une puissance plus élevée avec un amplificateur adapté (charge plus faible), tandis que la version 8 ohms est plus facile à associer avec des amplificateurs standard et permet de connecter plusieurs haut-parleurs en parallèle.

Comment nettoyer le subwoofer ?

Nettoyez le cône et la surface extérieure avec un chiffon doux et sec. N’utilisez pas de produits chimiques ou d’eau, car cela pourrait endommager le diaphragme ou les composants.

Quelle est la fréquence de coupure recommandée pour ce subwoofer ?

La bande passante va de 34 Hz à 2 kHz. Pour une intégration avec des enceintes satellites, réglez le filtre passe-bas entre 80 et 120 Hz selon vos préférences et les capacités des satellites.

Puis-je utiliser deux subwoofers sur le même amplificateur ?

Oui, vous pouvez connecter deux subwoofers en parallèle sur un même canal si l’impédance totale reste compatible avec l’amplificateur. Par exemple, deux modèles 8 ohms en parallèle donnent 4 ohms. Montez-les dans des cavités séparées ou une cavité commune.

Que faire si le son est distordu ou si le subwoofer émet un bruit anormal ?

Vérifiez d’abord le niveau de volume : ne pas trop augmenter. Assurez-vous que les connexions sont correctes et que l’amplificateur n’est pas en écrêtage. Si le problème persiste, vérifiez l’intégrité du cône et de la bobine mobile, et consultez un installateur professionnel.

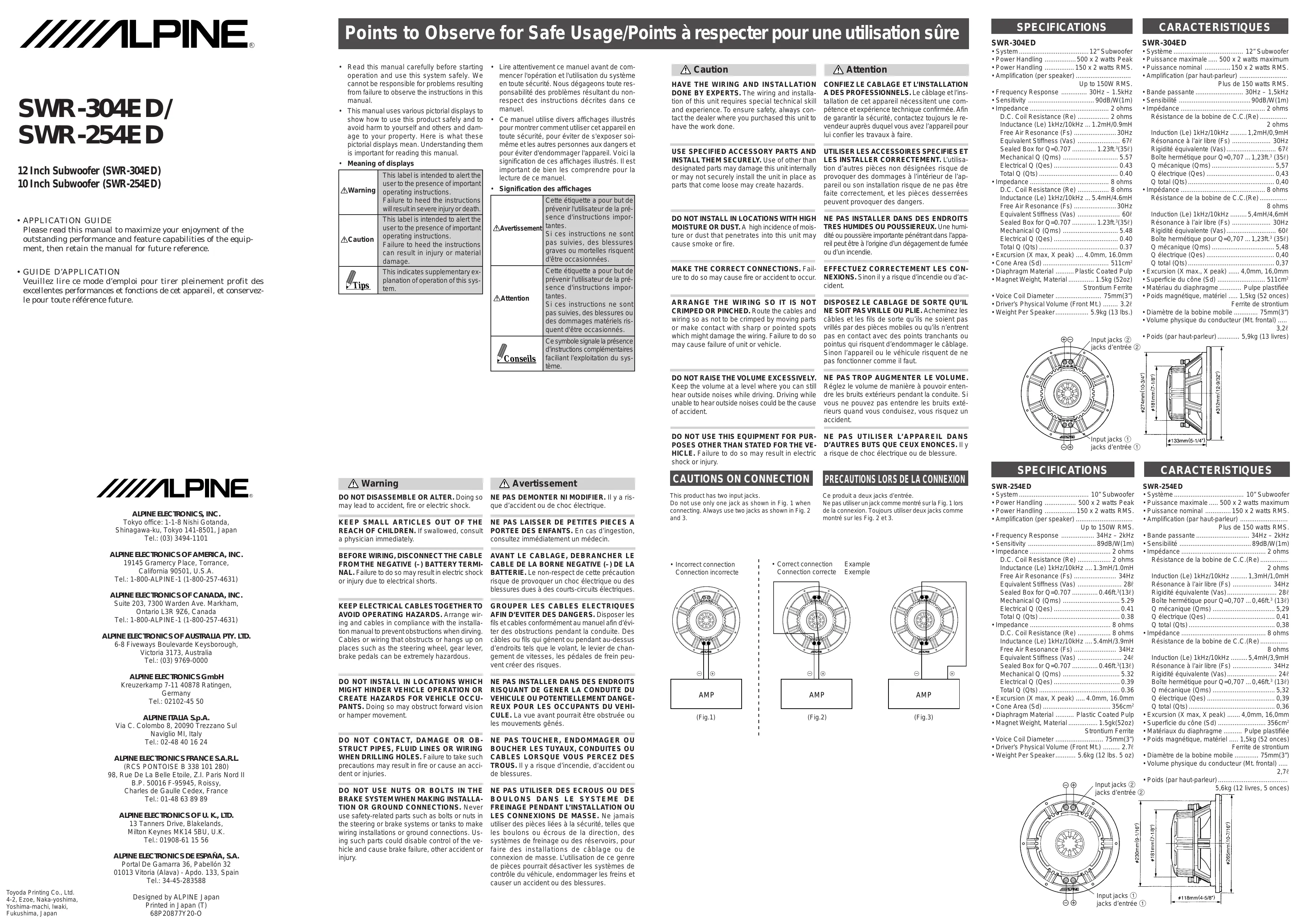

MODE D'EMPLOI SWR-254ED ALPINE

Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes performances et fonctions de cet appareil, et conservez-le pour toute référence future.

Points to Observe for Safe Usage/Points à respecter pour une utilisation sûre

Lire attentivement ce manuel avant de commencer l'opération et l'utilisation du système en toute sécurité. Nous dégageons toute responsabilité des problèmes résultant du non-respect des instructions décrites dans ce manuel.

Ce manuel utilise divers affichages illustrés pour montrer comment utiliser cet appareil en toute sécurité, pour éviter de s'exposer soimême et les autres personnes aux dangers et pour éviter d'endommager l'appareil. Voici la signification de ces affichages illustrés. Il est important de bien les comprendre pour la lecture de ce manuel.

• Signification des affichages

⚠Avertissement	Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures graves ou mortelles risquent d'être occasionnées.
⚠Attention	Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures ou des dommages matériels risquent d'être occasionnés.
	Ce symbole signale la présence d'instructions complémentaires facilitant l'exploitation du système.

Caution

CONFIEZ LE CABLAGE ET L'INSTALLATION A DES PROFESSIONNELS. Le câblage et l'installation de cet appareil nécessitent une compétence et expérience technique confirmée. Afin de garantir la sécurité, contactez toujours le revendeur auprès duquel vous avez l'appareil pour lui confier les travaux à faire.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT. L'utilisation d'autres pièces non désignées risque de provoquer des dommages à l'intérieur de l'appareil ou son installation risque de ne pas être faite correctement, et les pièces desserrées peuvent provoquer des dangers.

NE PAS INSTALLER DANS DES ENDROITS TRES HUMIDES OU POUSSIEREUX. Une humidité ou poussière importante pénétrant dans l'appareil peut être à l'origine d'un dégagement de fumée ou d'un incendie.

EFFECTUEZ CORRECTEMENT LES CONNEXIONS. Sinon il y a risque d'incendie ou d'accident.

DISPOSEZ LE CABLAGE DE SORTE QU'IL NE SOIT PAS VRILLE OU PLIE. Acheminez les câbles et les fils de sorte qu'ils ne soient pas vrillés par des pièces mobiles ou qu'ils n'entrent pas en contact avec des points tranchants ou pointus qui risquent d'endommager le câblage. Sinon l'appareil ou le véhicule risquent de ne pas fonctionner comme il faut.

NE PAS TROP AUGMENTER LE VOLUME. Réglez le volume de manière à pouvoir entendre les bruits extérieurs pendant la conduite. Si vous ne pouvez pas entendre les bruits extérieurs quand vous conduisez, vous risquez un accident.

NE PAS UTILISER L'APPAREIL DANS D'AUTRES BUTS QUE CEUX ENONCES. Il y a risque de choc électrique ou de blessure.

PRECAUTIONS LORS DE LA CONNEXION

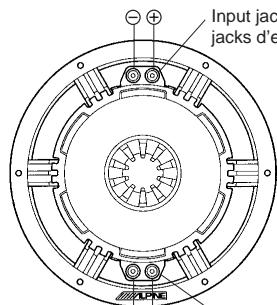

Ce produit a deux jacks d'entrée. Ne pas utiliser un jack comme montré sur la Fig. 1 lors de la connexion. Toujours utiliser deux jacks comme montré sur les Fig. 2 et 3.

2 ohms Induction (Le) 1kHz/10kHz ..... 1,2mH/0,9mH Résonance à l'air libre (Fs) ..... 30Hz Rigidité équivalente (Vas) ..... 67 ^l Boîte hermétique pour Q=0,707 ... 1,23ft. ^3 (35 ^l ) Q mécanique (Qms) ..... 5,57 Q électrique (Qes) ..... 0,43 Q total (Qts) ..... 0,40 • Impédance ..... 8 ohms

Résistance de la bobine de C.C.(Re) .... 8 ohms Induction (Le) 1kHz/10kHz ..... 5,4mH/4,6mH Résonance à l'air libre (Fs) ..... 30Hz Rigidité équivalente (Vas) ..... 60 ^l Boîte hermétique pour Q=0,707 ... 1,23ft.³ (35 ^l ) Q mécanique (Qms) ..... 5,48 Q électrique (Qes) ..... 0,40 Q total (Qts) ..... 0,37 • Excursion (X max., X peak) ..... 4,0mm, 16,0mm • Superficie du cône (Sd) ..... 511cm² • Matériau du diaphragme ..... Pulpe plastifiée • Poids magnétique, matériel ..... 1,5kg (52 onces) Ferrite de strontium • Diamètre de la bobine mobile ..... 75mm(3") Mécanique de la bobine mobile (Mécanique d'.....

• volume physique du conducteur (Mt. frontal) .... 3,2ℓ • Poids (par haut-parleur) ...... 5,9kg (13 livres)

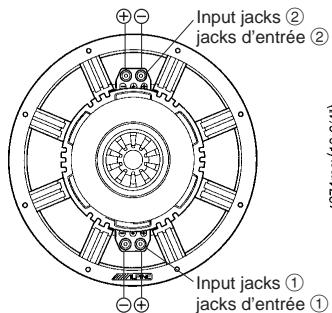

Input jacks ② jacks d'entrée ② Input jacks ① jacks d'entrée ①

SPECIFICATIONS

SWR-254ED

• System .... 10" Subwoofer
• Power Handling .... 500 x 2 watts Peak
• Power Handling .... 150 x 2 watts RMS.
• Amplification (per speaker) ....

SWR-254ED

- Système .... 10" Subwoofer - Puissance maximale .... 500 x 2 watts maximum - Puissance nominal .... 150 x 2 watts RMS. - Amplification (par haut-parleur) ....

Plus de 150 watts RMS. - Bande passante .... 34Hz – 2kHz - Sensibilité .... 89dB/W(1m) - Impédance .... 2 ohms

Résistance de la bobine de C.C.(Re) ...... 2 ohms

Induction (Le) 1kHz/10kHz ..... 1,3mH/1,0mH Résonance à l'air libre (Fs) ..... 34Hz Rigidité équivalente (Vas) ..... 28° Boîte hermétique pour Q=0,707 ... 0,46ft.³ (13°) Q mécanique (Qms) ..... 5,29 Q électrique (Qes) ..... 0,41 Q total (Qts) ..... 0,38 • Impédance ..... 8 ohms

Résistance de la bobine de C.C.(Re) ......

Induction (Le) 1kHz/10kHz ..... 5,4mH/3,9mH Résonance à l'air libre (Fs) ..... 34Hz Rigidité équivalente (Vas) ..... 240 Boîte hermétique pour Q=0,707 ... 0,46ft.³ (13¹) Q mécanique (Qms) ..... 5,32 Q électrique (Qes) ..... 0,39 Q total (Qts) ..... 0,36

- Excursion (X max, X peak) ..... 4,0mm, 16,0mm - Superficie du cône (Sd) ..... 356cm² - Matériaux du diaphragme ..... Pulpe plastifiée - Poids magnétique, matériel ..... 1,5kg (52 onces) Ferrite de strontium

- Diamètre de la bobine mobile .... 75mm(3") - Volume physique du conducteur (Mt. frontal) .....

2,7

Input jacks ① jacks d'entrée ①

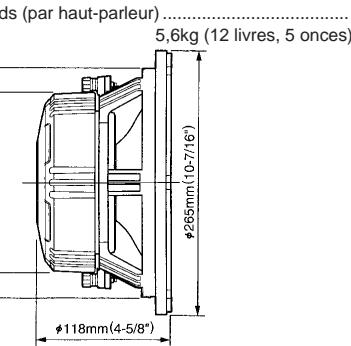

ds (par haut-parleur) ...... 5,6kg (12 livres, 5 onces) #285mm(10-7/16') #118mm(4-5/8")

ALPINE®

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda.

Shinagawa-ku, Tokyo 141-8501, Japan

Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

* Les dimensions ci-dessus représentent les dimensions intérieures. L'épaisseur de la plaque et le matériel d'absorption du son ne sont pas inclus.

- For the panels used/Pour les panneaux utilisés

Panels should be 19mm (3/4") MDF./Les panneaux doivent avoir 19mm(3/4") MDF.

■ FREQUENCY RESPONSE CURVE/CARACTERISTIQUE DE FREQUENCE

35ℓ(1.23ft³) : SEALED BOX/BOITE HERMETIQUE

32ℓ(1,13ft³) : PORTED BOX/BOITE A ORIFICES

- Les volumes de l'épaisseur de la plaque et du matériel d'absorption du son ne sont pas inclus dans le volume en haut.

INTRODUCTION

INTRODUCTION:

Chez Alpine, la fidélité du son est le but primordial. Votre acquisition de ce subwoofer nous fait conclure que vous partagez cet avis. Nous nous vantons de la longue tradition d'excellence en qualité sonique qui représente le nom d'Alpine. Comme part de cette tradition nous vous souhaitons la bienvenue parmi le nombre augmentant d'amateurs de musique qui possèdent et opèrent les produits Alpine. Ce manuel a été conçu pour vous aider à maximaliser le plaisir que vous aurez de l'éminente performance et des caractéristiques valeureuses de votre nouvel Alpine, le subwoofer SWR-304ED/SWR-254ED. Ce

subwoofer de basses fréquences incorpore un grand nombre de techniques et de caractéristiques avancées. Pour atteindre la performance exceptionnelle dont est capable ce produit, il est nécessaire que toutes les sources de signaux, les amplificateurs de puissance et les dispositifs d'interconnexion qui lui sont combinés soient de haute qualité sonique. Nous recommandons autant que possible l'usage d'unités principales, diviseurs, amplificateurs, haut-parleurs satellites, câbles et accessoires de l'Alpine dans cette combinaison. Dû à la complexité du blindage et de l'installation correcte les subwoofers, nous recommandons que le SWR-304ED/SWR-254ED soit installé par votre revendeur agréé d'Alpine.

Veuillez étudier soigneusement ce manuel pour vous familiariser avec toutes les caractéristiques spéciales et les capacités de votre nouveau subwoofer Alpine.

Pour toute réponse à vos questions, veuillez consulter votre détaillant Alpine.

DEFINITION DES TERMES:

Résonance: La majeure partie des objets vibrent naturellement à certaines fréquences. Si vous accrochez un poids à un ressort, puis le tirez et lâchez prise, le poids pendillera à une certaine fréquence déterminée par le total de la masse et la rigidité du ressort.

(Compliance, ou élasticité, est simplement le contraire de rigidité). Les haut-parleurs fonctionnent de manière similaire; le croisillon et l'encadrement fournissent la rigidité; les pièces en mouvement et la charge d'air fournissent la masse.

Fs indique la fréquence de résonance du haut-parleur; Fc indique la fréquence de résonance d'un système à boîtier acoustique fermé (boîtier hermétique).

Q: A l'origine, Q était l'abréviation de "facteur de qualité". Généralement, Q indique comment le mouvement du cône du haut-parleur bien contrôlé approche la résonance. Qts est Q, total, du haut-parleur en soi. Quand le haut-parleur est placé dans un boîtier hermétique, la rigidité de l'air enfermé augmente le Q total. Qtc signifie Q, total, du système à boîtier acoustique fermé.

CHARGE NOMINALE:

Il y a vraiment deux types complètement différents de charge nominale. La charge de puissance calorifique évalue combien de puissance peut recevoir le haut-parleur sans faire fondre la bobine mobile. Ceci est surtout déterminé par la dimension de la bobine mobile; le SWR-304ED/SWR-254ED utilise une bobine de 3", laquelle fournit une charge nominale haute, avec une plaque avant extra-solide pour une marge spéciale. La charge de puissance mécanique évalue combien de puissance peut recevoir le haut-parleur sans rupture; cela dépend fortement de la fréquence et de l'encadrement. La charge nominale mécanique est très difficile d'évaluer sans un essai réel.

Alpine établit des tests de puissance de 96 heures pour confirmer la résistance mécanique à long terme de chaque woofer.

Le niveau de pression acoustique (SPL) est déterminé par la quantité d'air déplacée par le woofer. Celle-ci est ajustée par l'air de surface Sd du woofer et par son excursion (mouvement oscillant (de va-et-vient)). La sortie

maximale à basse fréquences est stabilisée seulement par la capacité d'excursion

(mouvement) du woofer, étant donné que la plupart des amplificateurs sont dotés de puissance pour commander le plus grand nombre de woofers à une déviation extrême à basses fréquences.

L'égalisation peut changer la balance acoustique, mais celle-ci n'affectera pas la sortie maximale.

La lecture de plus de 3 dB signifie 1,4 fois autant d'excursion.

APPLICATIONS

ENCEINTES (BOITIERS):

Le dessin et la construction des meilleures enceintes pour haut-parleur demandent du temps, des outils et de la technique. Si vous n'avez pas une longue pratique, consultez un professionnel ayant conçu et construit des enceintes réussies.

Pourquoi un boîtier?: Les subwoofers idéalement fonctionnent comme un piston, déplaçant l'air avec un mouvement de va-et-vient. Si le woofer n'est pas enfermé, le son se déplace simplement de l'avant à l'arrière du haut-parleur et vous ne pourrez pas écouter beaucoup de graves.

Conception du boîtier: Pour obtenir de bons résultats, essayer de construire un boîtier rectangulaire et pas circulaire, et montez le(s) conducteur(s) décentré(s). Les orifices des extrémités doivent être espacés au moins d'un diamètre de chaque obstruction pour respirer correctement.

Câblage: Le câblage de haut-parleurs en série n'est pas recommandé. Monter les haut-parleurs dans une cavité commune, connectés en parallèle au même canal d'amplificateur. Si les haut-parleurs ne sont pas connectés au même canal d'amplificateur, ils doivent être dans des cavités indépendantes.

AIR LIBRE:

Le montage à l'air libre (en saillie) utilise le coffre comme une "caisse" À l'air libre, le haut-parleur ne conduira pas autant de puissance qu'étant installé dans un boîtier hermétique.

Avantages: Le montage à l'air libre est plus facile, rapide et moins cher. Il peut aussi occuper moins d'espace dans le coffre.

Inconvénients: Dans la majeure partie des véhicules, le coffre se répand jusque dans le compartiment des passagers. Pour cette raison, le montage à l'air libre perdra la sortie des basses par comparaison avec un woofer encastré.

Conseils: Renforcer la plage arrière d'usine et le siège arrière, et boucher les ouvertures restantes dans le compartiment des passagers. Bien sûr, ceci peut être plus de travail que faire une enceinte correcte!

BOITIERS HERMETIQUES:

Une enceinte hermétique est justement cela: une boîte hermétique autour du woofer pour isoler les ondes sonores avant et arrière les unes des autres. Elle met en marche le 2ème ordre (12 dB par octave) à basses fréquences.

Fonctionnement: L'air enfermé dans le boîtier ajoute la rigidité à celle propre du haut-parleur. Celle-ci atteint la fréquence de résonance et Q des valeurs à l'air libre. Si le boîtier est plus petit, l'air enfermé opère plus raidement alors Qtc et Fc augmentent davantage. Le mouvement du cône a tendance à "osciller" (continue à bouger après l'arrêt du signal de l'amplificateur) parce que le boîtier est "très élastique". Comme vous pouvez voir sur le graphe et sur la table, la sortie de basse fréquence diminue, puisque l'amplificateur pousse le haut-parleur contre un ressort d'air rigide.

Avantages: Les dessins de boîtiers hermétiques sont très aisés et permettent d'obtenir de bons résultats.

Simplement décider si vous désirez un son ferme (basse Q) ou un son sourd (haute Q), puis dimensionner en conséquence (se reporter à la table). Les boîtiers hermétiques contrôlent mieux le mouvement du cône.

Inconvénients: Les boîtiers hermétiques occupent plus de place dans le coffre que le montage en saillie. A environ 20 à 80 Hertz, un boîtier à orifices peut avoir une sortie maximale plus haute.

Alignements: Le système Q

détermine la qualité du son. – Pour Q > 1, sons graves sourds dûs à un amortissement et une oscillation médiocres.

- Pour Qtc = 1 (un alignement

Chebyshev), le mouvement du cône indique une oscillation modérée; les graves sont un peu sourdes.

- Pour Qtc = 0,707 (l'alignement Butterworth), il n'y a pas d'oscillation, déterminant une qualité de basses neutre. Bien des gens considèrent celui-ci comme le boîtier hermétique optimum, un bon compromis entre la dimension et la sortie de graves, avec une bonne qualité sonore.

- Pour Qtc = 0,577 (l'alignement

Bessel), le contrôle du cône est encore mieux. Les graves ont une sonorité contrôlée très ferme, mais il y a des personnes qui pensent que le son est "faible". Le boîtier plus large donne une sortie de graves plus faible par watt.

- Pour Qrc < 0,577, les dimensions requises pour le boîtier deviennent encore plus grandes et le montage à l'air libre peut être plus pratique.

Conseils: pour enfler la boîte d'environ 20% de sa grosseur, utiliser un remplissage (garniture). Garnir la boîte d'une livre de polyester par pied cubique ou

remplir la boite avec du matelas de fibre de verre (la fibre de verre mal assujettie peut pénétrer dans la bobine mobile). Les volumes du boîtier entre ceux présentés résultent du graphe et de la table montrés ci-dessus.

BOITIERS DEGAGES (A ORIFICES):

Ajouter un orifice au boîtier augmentera la complexité du système du 4ème ordre (amortissement intérieur de coupure de 24 dB par octave).

Fonctionnement: L'orifice fonctionne un peu comme un tuyau d'orgue. A une fréquence de syntonisation de Fb (Fréquence du boîtier), l'orifice modère le woofer de manière que celui-ci fonctionne à peine. Presque toutes les sorties à Fb viennent en resonant de l'orifice. L'orifice a peu d'effet au-dessus de Fb.

Avantages: Près de Fb, les orifices concéderont plus de sorties avec moins de mouvement du cône qu'un boîtier hermétique. La distorsion, en général, peut être inférieure.

Inconvénients: Au-dessous de Fb, l'orifice fonctionne comme un grand tuyau de fuite. L'enceinte ne peut pas fournir une rigidité au woofer, par conséquent un woofer déchargé bouge beaucoup, comme s'il était monté à l'air libre. La sortie est inférieure à celle de la boîte en saillie ou hermétique. De la même manière les systèmes à orifices donneront pire résultat qu'une boîte hermétique.

Alignements: Les boîtes à orifices ont aussi des alignements, beaucoup plus que l'étendu de ce guide. Se reporter à Références pour plus d'information.

Conseils: Fb peut se maintenir au-dessous de la note grave plus basse que vous voulez reproduire. Pratiquement, Fb paraît être syntonisée entre 20 et 35Hz. Le graphe ci-dessus montre quelques dessins à orifice, comme point de départ pour vos expériments si vous désirez en faire.

SWR-254ED

■ SEALED BOX/BOITE HERMETIQUE

13ℓ (0.46ft³)*

A: 305x305mm (12"x12")

* Les dimensions ci-dessus représentent les dimensions intérieures. L'épaisseur de la plaque et le matérial d'absorption du son ne sont pas inclus.

- For the panels used/Pour les panneaux utilisés

Panels should be 19mm (3/4") MDF./Les panneaux doivent avoir 19mm(3/4") MDF.

■ FREQUENCY RESPONSE CURVE/CARACTERISTIQUE DE FREQUENCE

13ℓ(0.46ft³) : SEALED BOX/BOITE HERMETIQUE

18ℓ(0.64ft³) : PORTED BOX/BOITE A ORIFICES

- Les volumes de l'épaisseur de la plaque et du matériel d'absorption du son ne sont pas inclus dans le volume en haut.
