Type de produit	Enceinte de voiture (subwoofer)
Marque	ALPINE
Modèle	SWG-1244
Taille du haut-parleur	30 cm (12 pouces)
Puissance admissible (RMS / crête)	250 W / 800 W
Réponse en fréquence	28 Hz - 1 kHz
Sensibilité (1W/1m)	89,8 dB
Impédance nominale	4 Ω
Résistance CC de la bobine (Re)	3,6 Ω
Fréquence de résonance à l'air libre (Fs)	28 Hz
Volume équivalent (Vas)	75 L (2,65 ft³)
Facteur Q total (Qts)	0,38
Diamètre de la bobine	50 mm (2 pouces)
Matériau de la membrane	Longues fibres trempées renforcées de polypropylène
Matériau de la suspension	Butyl, demi-rouleau à haute excursion
Matériau du châssis	Acier revêtu de poudre de titane
Poids de l'aimant	2,95 kg (104 oz)
Diamètre de montage	282 mm (11,1 pouces)
Profondeur de montage	169 mm (6,7 pouces)
Diamètre de l'aimant	156 mm
Types d'enceintes recommandés	Clos, Bass-reflex, Passe-bande
Volume d'enceinte clos recommandé	28 - 40 L (optimal 35 L)
Volume d'enceinte bass-reflex recommandé	32 - 58 L (optimal 39 L)
Volume déplacé par le haut-parleur	2,8 L
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les solvants.
Sécurité	Respecter les puissances admissibles et les volumes d'enceinte recommandés pour éviter les dommages.
Pièces détachées et réparabilité	Pour toute réparation, contacter un centre agréé ALPINE.

FOIRE AUX QUESTIONS - SWG-1244 ALPINE

Quelle est la puissance RMS maximale du SWG-1244 ?

La puissance admissible RMS est de 250 watts, avec une puissance crête de 800 watts.

Quel type d'enceinte est recommandé pour ce subwoofer ?

Les types d'enceintes recommandés sont : clos, bass-reflex et passe-bande. Les volumes optimaux sont indiqués dans la notice.

Quelle est l'impédance du subwoofer ?

L'impédance nominale est de 4 ohms.

Quelles sont les dimensions de montage ?

Le diamètre de montage est de 282 mm et la profondeur de montage de 169 mm.

Puis-je utiliser ce subwoofer dans une enceinte close ?

Oui, le volume net recommandé pour une enceinte close est compris entre 28 et 40 litres, avec un volume optimal de 35 litres.

Quelle est la sensibilité du SWG-1244 ?

La sensibilité est de 89,8 dB (1W/1m).

Quel matériau compose la membrane ?

La membrane est en longues fibres trempées renforcées de polypropylène.

Comment nettoyer le subwoofer ?

Utiliser un chiffon sec et doux. Ne pas utiliser de solvants ou de produits abrasifs.

Quelle est la fréquence de résonance (Fs) ?

La fréquence de résonance à l'air libre est de 28 Hz.

Quelle est la taille de la bobine mobile ?

Le diamètre de la bobine est de 50 mm (2 pouces), avec une double couche en fil de cuivre haute température.

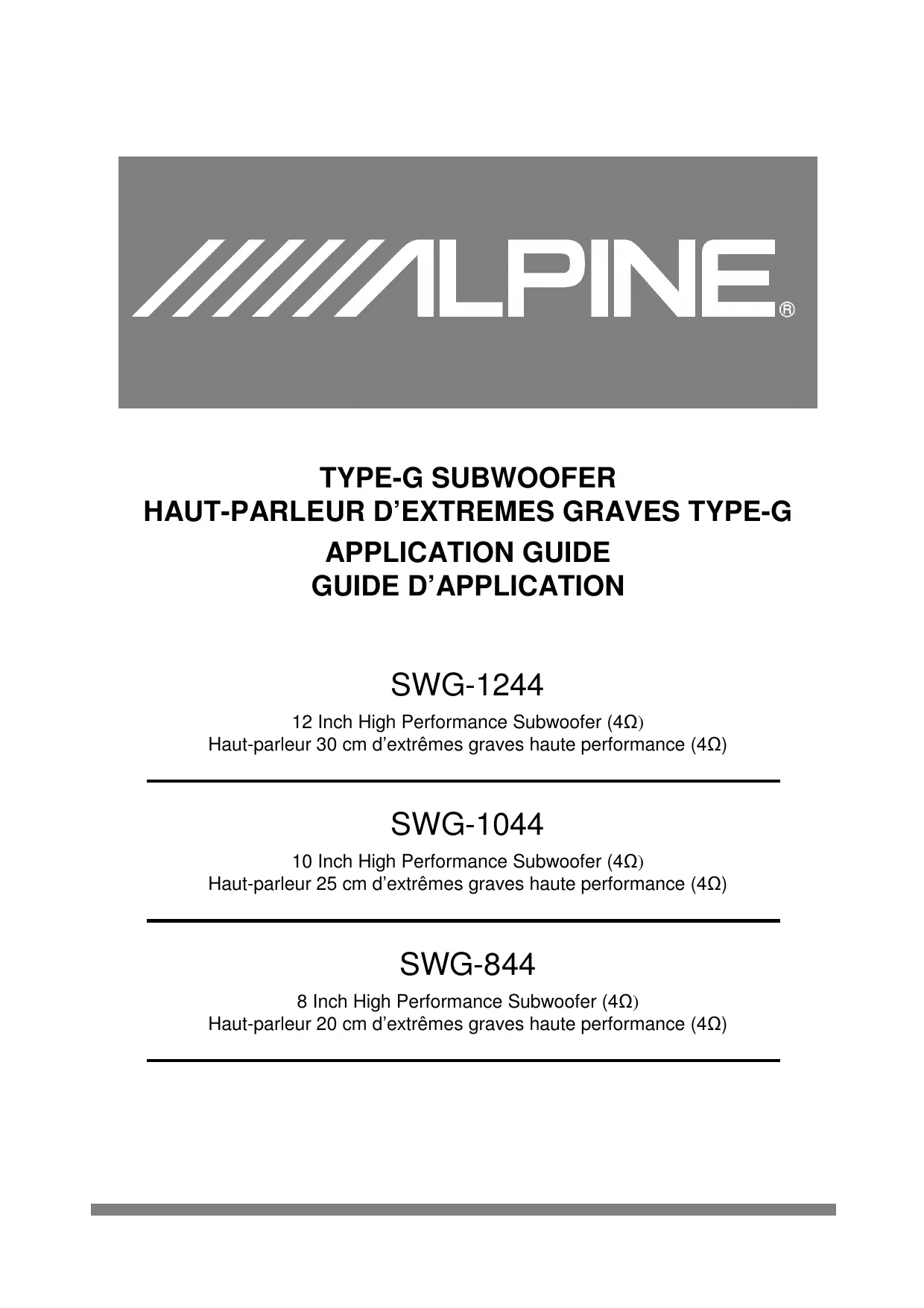

MODE D'EMPLOI SWG-1244 ALPINE

Haut-parleur 30 cm d'extrêmes graves haute performance (4Ω)

SWG-1044

Haut-parleur 25 cm d'extrêmes graves haute performance (4Ω)

SWG-844

Haut-parleur 20 cm d'extrêmes graves haute performance (4Ω)

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace / crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
	Aimant
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enciente
Profondeur de montage
Diamètre de montage - montage avant
Volume ajouté - montage inversé**
Déplacement - montage avant**
Déplacement - montage arrière**
Types d'enceintes recommandés - (C)close / (É)évent / (PB)passe-bande
Plage de volume - enciente close
Volume optimal - enciente close
Plage de volume - enciente à évent
Volume optimal - enciente à évent
Diamère / longeur de l'évent
Usable Q-Logic Box Types
Optimum Q-Logic Box Type
Paramètres électomécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA@1W/1m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1KHz/20KHz
Résonance à l'air libre (Fs)
Radieur équivalente (Vas)
Q méchanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-G
SWG-844	SWG-1044	SWG-1244
8"	10"	12"
120W/400W	150W/500W	250W/800W
50W-120W	50W-150W	50W-250W
34Hz-1.5kHz	33Hz-1kHz	28Hz-1kHz
Longues fibres trempées, renforcées de polypropylène
Parabolique 2 pièces
Suspension Butyl
Demi rouleau à haute excursion
Carbonized Nomex®
Ventilation arrière simple linéaire
Fil cuivre haute température, conception ASV
Double couche
Conventionnel Optimisé
Pole étendu avec évent laminaire
Double construction Y-30 au Strontium
Châssis acier, revêtu de poudre de titane
Deep Diver® avec tunnels d'aération
Simple face
Connecteurs 5 voies finition brossée à clipage
Fil ultra fin tressé en toron, isolé au silicone noir
Joint injecté moulé, conception à vis cachées, étanchéité avant/arrière
111 mm (4.4")	139 mm (5.5")	169 mm (6.7")
183 mm (7.2")	235 mm (9.3")	282 mm (11.1")
0.7 L (0.02 ft3)	1.1 L (0.039 ft3)	1.6 L (0.056 ft3)
1.1 L (0.04")	1.9 L (0.067 ft3)	2.8 L (0.099 ft3)
1.5 L (0.05")	2.4 L (0.085 ft3)	3.5 L (0.124 ft3)
C/E/PB
10 - 19 L (0.35 - 0.67 ft3)	20 - 27 L (0.71 - 0.95 ft3)	28 - 40 L (0.99 - 1.41 ft3)
15 L (0.53 ft3)	24 L (0.85 ft3)	35 L (1.24 ft3)
15 - 30 L (0.53 - 1.06 ft3)	25 - 35 L (0.88 - 1.24 ft3)	32 - 58 L (1.13 - 2.05 ft3)
22 L (0.78 ft3)	28 L (0.99 ft3)	39 L (1.38 ft3)
7 / 29 cm (3" / 11.4")	7 / 27 cm (2.8 / 10.6")	7 / 23 cm (2.8 / 9.1")
À communiquer
À communiquer
4 Ω	4 Ω	4 Ω
34 Hz - 1.5 kHz	33 - 1 KHz	28 - 1 KHz
87 dB	88.4 dB	89.8 dB
3.6 Ω	3.6 Ω	3.6 Ω
1.17 / 0.30 mH	1.17 / 0.30 mH	1.02 mH / 0.24 mH
34 Hz	33 Hz	28 Hz
33.4 L	65 L (2.30 ft3)	75 L (2.65 ft3)
5,1	4.06	3.27
0,46	0.37	0.43
0,42	0.34	0.38
8 mm	8 mm	10 mm
19 mm	19 mm	23 mm
38 mm	42 mm	50 mm
8 mm	8 mm	10 mm
22 mm	22 mm	30 mm
216 cm2	346 cm2	502 cm2
38 mm (1.5")	38 mm (1.5")	50 mm (2")
57 oz (1.62 kg)	57 oz (1.62 kg)	104 oz (2.95 Kg)

Remarque: Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0.75 po (19 mm) d'épaisseur, overture correspondant environ au diamètre intérieur du joint d'étanchéité.

ALPINE SWG-1244 30 cm Subwoofer

ENCLOSURE RECOMMENDATIONS

	volume du woofer	2,8 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	25	34
	Libre champ SPL à 90 Hz [dB/Wm]	-	89,5	89,2
	Tenue en puissance [Watt RMS]	-	200	200
	Fréquence de résonnance [Hz]	-	40	36
bass-reflex	Volume net [Litre] *+**	32	32	55
	Diamètre et longueur de l'évent [cm]	10 x 26	7 x 21	10 x 34
	free field SPL at 90 Hz [dB/Wm]	92	90,3	89,5
	Tenu en puissance [Watt RMS]	200	200	230
	Fréquence de coupure haute pour filtre subsonic	28	25	24
	Tenue en puissance avec filtre subsonic [W]	300	300	300
	Fréquence de résonnance [Hz]	42	35	27
band-pass simple éventV 1 V 2	Volume net [Litre] * V1	-	19	30
	Volume net [Litre] ** V2	-	19	18
	Diamètre et longueur de l'évent [cm] en V2	-	2 pc. 10 x 34	3 pc. 7 x 39
	Libre champ SPL à 90 Hz [dB/Wm]	-	91	88
	Tenue en puissance [Watt RMS]	-	250	250
	Fréquence de résonnance [Hz]	-	36	27
band-pass double éventV 1 V 2	Volume net [Litre] * + ** V1	25	37	45
	Diamètre et longueur de l'évent [cm] en V1	7 x 32	7 x 25	7 x 36
	Volume net [Litre] ** V2	24	23	23
	Diamètre et longueur de l'évent [cm] en V2	2 pc. 10 x 20	2 pc. 10 x 27	2 pc. 10 x 36
	Libre champ SPL à 90 Hz [dB/Wm]	93,3	91,6	90
	Tenue en puissance [Watt RMS]	250	250	275
	Fréquence de coupure haute pour filtre subsonic	22	22	15
	Tenue en puissance avec filtre subsonic [W]	300	300	300
	Fréquence de résonnance [Hz]	43	34	26

*): ajouter 2,8L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur

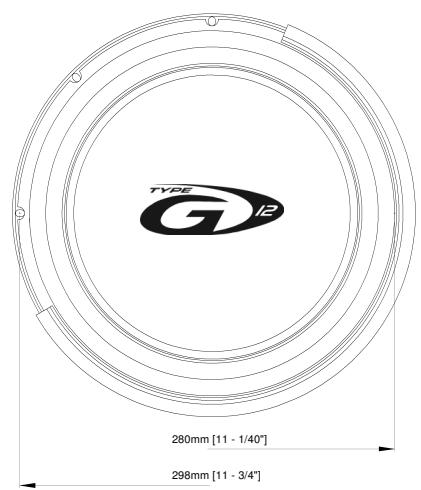

Dimensions de montage :

Diamètre de montage	282 mm
Profondeur de montage	169 mm
Diamètre de l'aimant	156 mm
Espace recommandé derrière l'aimant	> 20 mm
Si le rebord descend dans l'enceinte	Sans -	Avec le joint
Diamètre de rognage	306 mm	312 mm
Profondeur de rognage	14 mm	16 mm

ALPINE SWG-1044 25 cm Subwoofer

ENCLOSURE RECOMMENDATIONS

	volume du woofer	1,9 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	15	23
	Libre champ SPL à 90 Hz [dB/Wm]	-	88	88
	Tenue en puissance [Watt RMS]	-	125	100
	Fréquence de résonnance [Hz]	-	43	38
bass-reflex	Volume net [Litre] *+**	20	25	38
	Diamètre et longueur de l'évent [cm]	7 x 25	7 x 24	7 x 25
	free field SPL at 90 Hz [dB/Wm]	90	89	87,5
	Tenu en puissance [Watt RMS]	100	100	125
	Fréquence de coupure haute pour filtre subsonic	28	26	22
	Tenue en puissance avec filtre subsonic [W]	150	150	150
	Fréquence de résonnance [Hz]	40	35	27
band-pass simple éventV 1 V 2	Volume net [Litre] * V1	-	16	20
	Volume net [Litre] ** V2	-	15	14
	Diamètre et longueur de l'évent [cm] en V2	-	10 x 27	10 x 35
	Libre champ SPL à 90 Hz [dB/Wm]	-	89	87,5
	Tenue en puissance [Watt RMS]	-	150	150
	Fréquence de résonnance [Hz]	-	36	30
band-pass double éventV 1 V 2	Volume net [Litre] * + ** V1	25	25	34
	Diamètre et longueur de l'évent [cm] en V1	5 x 19	5 x 35	5 x 29
	Volume net [Litre] ** V2	20	15	14
	Diamètre et longueur de l'évent [cm] en V2	10 x 17	10 x 25	10 x 34
	Libre champ SPL à 90 Hz [dB/Wm]	91	88,7	87,2
	Tenue en puissance [Watt RMS]	125	150	150
	Fréquence de coupure haute pour filtre subsonic	24	15	15
	Tenue en puissance avec filtre subsonic [W]	150	150	150
	Fréquence de résonnance [Hz]	35	30	24

*): ajouter 1,9L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur

Dimensions de montage :

Diamètre de montage	235 mm
Profondeur de montage	139 mm
Diamètre de l'aimant	134 mm
Espace recommandé derrière l'aimant	> 20 mm
Si le rebord descend dans l'enceinte	Sans -	Avec le joint
Diamètre de rognage	256 mm	262 mm
Profondeur de rognage	14 mm	16 mm

ALPINE SWG-844 20 cm Subwoofer

ENCLOSURE RECOMMENDATIONS

	volume du woofer	0,9 Litres
type de caisson	optimisation pour :	fort	normal	bas/précis
clos	Volume net [Litre] *	-	10	15
	Libre champ SPL à 90 Hz [dB/Wm]	-	87	86,5
	Tenue en puissance [Watt RMS]	-	100	130
	Fréquence de résonnance [Hz]	-	45	38
bass-reflex	Volume net [Litre] *+**	15	20	25
	Diamètre et longueur de l'évent [cm]	5 x 17	6 x 23	6 x 22
	free field SPL at 90 Hz [dB/Wm]	89	88	87
	Tenu en puissance [Watt RMS]	100	100	100
	Fréquence de coupure haute pour filtre subsonic	30	28	27
	Tenue en puissance avec filtre subsonic [W]	130	130	130
	Fréquence de résonnance [Hz]	40	34	30
band-pass simple éventV 1 V 2	Volume net [Litre] * V1	-	9	13
	Volume net [Litre] ** V2	-	9	10
	Diamètre et longueur de l'évent [cm] en V2	-	8,5 x 25	8,5 x 29
	Libre champ SPL à 90 Hz [dB/Wm]	-	88,5	87
	Tenue en puissance [Watt RMS]	-	130	130
	Fréquence de résonnance [Hz]	-	38	33
band-pass double éventV 1 V 2	Volume net [Litre] * + ** V1	13	15	20
	Diamètre et longueur de l'évent [cm] en V1	5 x 23	5 x 27	5 x 23
	Volume net [Litre] ** V2	11	11	11
	Diamètre et longueur de l'évent [cm] en V2	10 x 20	8,5 x 16	10 x 29
	Libre champ SPL à 90 Hz [dB/Wm]	91,5	90	89
	Tenue en puissance [Watt RMS]	100	100	100
	Fréquence de coupure haute pour filtre subsonic	29	27	25
	Tenue en puissance avec filtre subsonic [W]	130	130	130
	Fréquence de résonnance [Hz]	45	40	34

*): ajouter 1,9L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur

Dimensions de montage :

Diamètre de montage	183 mm
Profondeur de montage	111 mm
Diamètre de l'aimant	134 mm
Espace recommandé derrière l'aimant	> 20 mm
Si le rebord descend dans l'enceinte	Sans -	Avec le joint
Diamètre de rognage	206 mm	212 mm
Profondeur de rognage	14 mm	16 mm

Feasible / Peu recommandé

•

ALPINE®

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,

Shinagawa-ku, Tokyo 141-0031, Japan

Tel. [phone]

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam
