SWR-254E - Enceinte de voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SWR-254E ALPINE au format PDF.
| Marque | ALPINE |
| Modèle | SWR-254E |
| Type de produit | Subwoofer pour enceinte de voiture |
| Catégorie | Enceinte de voiture |
| Bande passante | 34 Hz - 2 kHz |
| Sensibilité | 89 dB/W (1 m) |
| Impédance nominale | 4 ohms |
| Résistance bobine (Re) | 4,0 ohms |
| Fréquence de résonance (Fs) | 34 Hz |
| Facteur de qualité total (Qts) | 0,32 |
| Excursion maximale (Xmax / Xpeak) | 4,0 mm / 16,0 mm |
| Diamètre de la bobine mobile | 75 mm (3 po) |
| Surface du cône (Sd) | 356 cm² |
| Matériau du diaphragme | Pulpe plastifiée |
| Type d'aimant | Ferrite de strontium |
| Poids de l'aimant | 1,5 kg |
| Poids total (par haut-parleur) | 5,6 kg |
| Volume boîtier hermétique recommandé | 0,46 pi³ (13 L) |
| Volume boîtier à évent recommandé | 0,64 pi³ (18 L) |
| Rigidité équivalente (Vas) | 37 L |
| Induction (Le) 1 kHz / 10 kHz | 2,7 mH / 1,0 mH |
FOIRE AUX QUESTIONS - SWR-254E ALPINE
Questions des utilisateurs sur SWR-254E ALPINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte de voiture au format PDF gratuitement ! Retrouvez votre notice SWR-254E - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SWR-254E de la marque ALPINE.

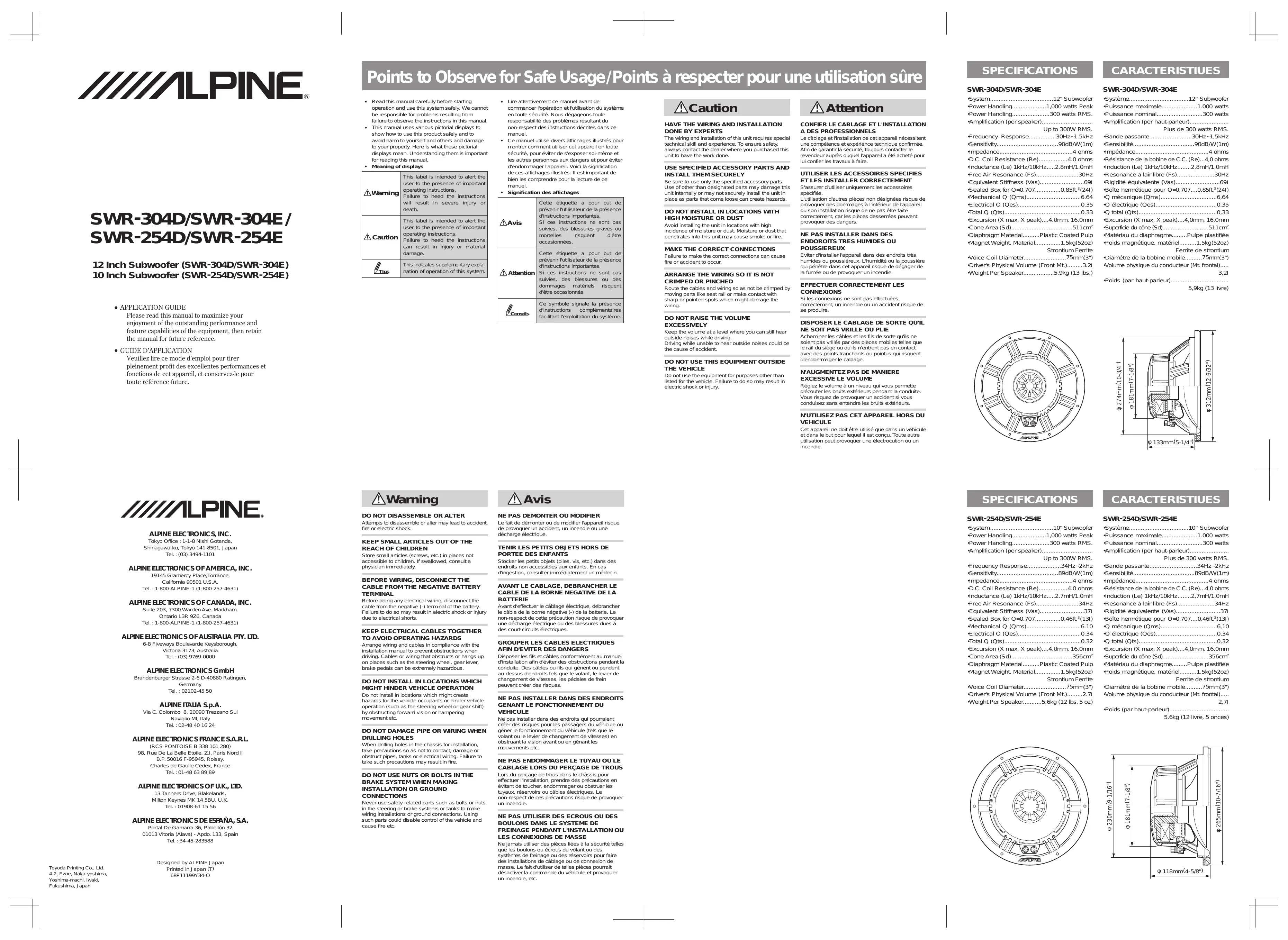

MODE D'EMPLOI SWR-254E ALPINE
Veuillez lire ce mode d'emploi pour tirer
pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour
toute référence future.
Points to Observe for Safe Usage/Points à respecter pour une utilisation sûre
- Lire attentivement ce manuel avant de commencer l'opération et l'utilisation du système en toute sécurité. Nous dégageons toute responsabilité des problèmes résultant du non-respect des instructions décrites dans ce manuel.
- Ce manuel utilise divers affichages illustrés pour montrer comment utiliser cet appareil en toute sécurité, pour éviter de s'exposer soi-même et les autres personnes aux dangers et pour éviter d'endommager l'appareil. Voici la signification de ces affichages illustrés. Il est important de bien les comprendre pour la lecture de ce manuel.
• Signification des affichages
| Avis | Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures graves ou mortelles risquent d'être occasionnées. |
| Attention | Cette étiquette a pour but de prévenir l'utilisateur de la présence d'instructions importantes.Si ces instructions ne sont pas suivies, des blessures ou des dommages matériels risquent d'être occasionnés. |
| Conseils | Ce symbole signale la présence d'instructions complémentaires facilitant l'exploitation du système. |
Caution
Le câblage et l'installation de cet appareil nécessitent une compétence et expérience technique confirmée. Afin de garantir la sécurité, toujours contacter le revendeur auprès duquel l'appareil a été acheté pour lui confier les travaux à faire.
UTILISER LES ACCESSOIRES SPECIFIES
ET LES INSTALLER CORRECTEMENT S'assurer d'utiliser uniquement les accessoires spécifiés.
L'utilisation d'autres pièces non désignées risque de provoquer des dommages à l'intérieur de l'appareil ou son installation risque de ne pas être faite correctement, car les pièces desserrées peuvent provoquer des dangers.
NE PAS INSTALLER DANS DES
ENDOROITS TRES HUMIDES OU POUSSIEREUX
Eviter d'installer l'appareil dans des endroits très humides ou poussiéreux. L'humidité ou la poussière qui pénètre dans cet appareil risque de dégager de la fumée ou de provoquer un incendie.
EFFECTUER CORRECTEMENT LES CONNEXIONS
Si les connexions ne sont pas effectuées correctement, un incendie ou un accident risque de se produire.
DISPOSER LE CABLAGE DE SORTE QU'IL NE SOIT PAS VRILLE OU PLIE
Acheminer les câbles et les fils de sorte qu'ils ne soient pas vrillés par des pièces mobiles telles que le rail du siège ou qu'ils n'entrent pas en contact avec des points tranchants ou pointus qui risquent d'endommager le cablage.
N'AUGMENTEZ PAS DE MANIERE EXCESSIVE LE VOLUME
Réglez le volume à un niveau qui vous permette d'écouter les bruits extérieurs pendant la conduite. Vous risquez de provoquer un accident si vous conduisez sans entendre les bruits extérieurs.
N'UTILISEZ PAS CET APPAREIL HORS DU VEHICULE
Cet appareil ne doit être utilisé que dans un véhicule et dans le but pour lequel il est conçu. Toute autre utilisation peut provoquer une électrocution ou un incendie.
SPECIFICATIONS

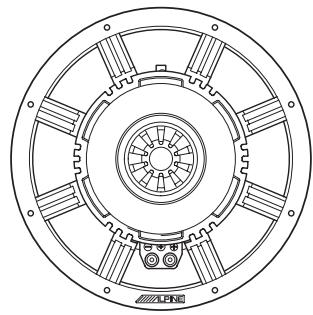

SWR-304D/SWR-304E
Plus de 300 watts RMS. •Bande passante....30Hz\~1,5kHz •Sensibilité....90dB/W(1m) •Impédance....4 ohms •Résistance de la bobine de C.C. (Re)...4,0 ohms •Induction (Le) 1kHz/10kHz....2,8mH/1,0mH •Resonance a lair libre (Fs)....30Hz •Rigidité équivalente (Vas)....694 •Boîte hermétique pour Q=0.707...0,85ft. ^3 (24)# •Q mécanique (Qms)....6,64 •Q électrique (Qes)....0,35 •Q total (Qts)....0,33 •Excursion (X max, X peak)...4,0mm, 16,0mm •Superficie du cône (Sd)....511cm ^2 •Matériau du diaphragme.....Pulpe plastifiée •Poids magnétique, matériel....1,5kg(52oz) Ferrite de strontium
- Diamètre de la bobine mobile.....75mm(3") - Volume physique du conducteur (Mt. frontal).... 3,2/
•Poids (par haut-parleur).... 5,9kg (13 livre)
Tel. : (03) 9769-0000
ALPINE ELECTRONICS GmbH
Brandenburger Strasse 2-6 D-40880 Ratingen,
Germany
Tel.: 02102-45 50
Le fait de démonter ou de modifier l'appareil risque de provoquer un accident, un incendie ou une décharge électrique.
TENIR LES PETITS OBJETS HORS DE
PORTEE DES ENFANTS
Stocker les petits objets (piles, vis, etc.) dans des endroits non accessibles aux enfants. En cas d'ingestion, consulter immédiatement un médecin
AVANT LE CABLAGE, DEBRANCHER LE
CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
Avant d'effectuer le câblage électrique, débrancher le câble de la borne négative (-) de la batterie. Le non-respect de cette précaution risque de provoque une décharge électrique ou des blessures dues à des court-circuits électriques.
GROUPER LES CABLES ELECTRIQUES
AFIN D'EVITER DES DANGERS
Disposer les fils et câbles conformément au manuel d'installation afin d'éviter des obstructions pendant la conduite. Des câbles ou fils qui gênent ou pendent au-dessus d'endroits tels que le volant, le levier de changement de vitesses, les pédales de frein peuvent créer des risques.
NE PAS INSTALLER DANS DES ENDROITS
GENANT LE FONCTIONNEMENT DU
VEHICULE
Ne pas installer dans des endroits qui pourraient créer des risques pour les passagers du véhicule ou générer le fonctionnement du véhicule (tels que le volant ou le levier de changement de vitesses) en obstruant la vision avant ou en génant les mouvements etc.
NE PAS ENDOMMAGER LE TUYAU OU LE
CABLAGE LORS DU PERÇAGE DE TROUS
Lors du perçage de trous dans le chassis pour effectuer l'installation, prendre des précautions en évitant de toucher, endommager ou obstruer les tuyaux, réservoirs ou câbles électriques. Le non-respect de ces précautions risque de provoqu'un incendie.
NE PAS UTILISER DES ECROUS OU DES
BOULONS DANS LE SYSTEME DE
FREINAGE PENDANT L'INSTALLATION OU LES CONNEXIONS DE MASSE
Ne jamais utiliser des pièces liées à la sécurité telles que les boulons ou écrous du volant ou des systèmes de freinage ou des réservoirs pour faire des installations de câblage ou de connexion de masse. Le fait d'utiliser de telles pièces pourrait désactiver la commande du véhicule et provoquer un incendie, etc.
SPECIFICATIONS

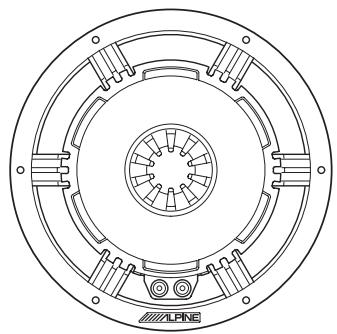

SWR-254D/SWR-254E
- Bande passante....34Hz\~2kHz - Sensibilité....89dB/W(1m) - Impédance....4 ohms - Résistance de la bobine de C.C. (Re)...4,0 ohms - Induction (Le) 1kHz/10kHz....2,7mH/1,0mH - Resonance a lair libre (Fs)....34Hz - Rigidité équivalente (Vas)....37, - Boîte hermétique pour Q=0.707...0,46ft. ^3 (13J) - Q mécanique (Qms)....6,10 - Q électrique (Qes)....0,34 - Q total (Qts)....0,32 - Excursion (X max, X peak)...4,0mm, 16,0mm - Superficie du cône (Sd)....356cm ^2 - Matériau du diaphragme.....Pulpe plastifiée - Poids magnétique, matériel.....1,5kg(52oz) Ferrite de strontium - Diamètre de la bobine mobile.....75mm(3") - Volume physique du conducteur (Mt. frontal).... 2,7
•Poids (par haut-parleur)
5,6kg (12 livre, 5 onces)
Chez Alpine, la fidélité du son est le but primordial. Votre acquisition de ce subwoofer nous fait conclure que vous partagez cet avis. Nous nous vantons de la longue tradition d'excellence en qualité sonique qui représente le nom d'Alpine. Comme part de cette tradition nous vous souhaitons la bienvenue parmi le nombre augmentant d'amateurs de musique qui possédent et opèrent les produits Alpine. Ce manuel a été conçu pour vous aider à maximaliser le plaisir que vous aurez de l'éminente performance et des caractéristiques valeureuses de votre nouvel Alpine, le subwoofer SWR-304D/SWR-304E, SWR-254D/SWR-254E. Ce subwoofer de basses fréquences incorpore un grand nombre de techniques et de caractéristiques avancées. Pour atteindre la performance exceptionnelle dont est capable ce produit, il est nécessaire que toutes les sources de signaux, les amplificateurs de puissance et les dispositifs d'interconnexion qui lui sont combinés soient de haute qualité sonique. Nous recommandons autant que possible l'usage d'unités principales, diviseurs, amplificateurs, haut-parleurs satellites, câbles et accessoires de l'Alpine dans cette combinaison. Dû à la complexité du blindage et de l'installation correcte les subwoofers, nous recommandons que le SWR-304D/SWR-304E, SWR-254D/SWR-254E soit installé par votre revendeur agréé d'Alpine. Veuillez étudier soigneusement ce manuel pour vous familiariser avec toutes les caractéristiques spéciales et les capacités de votre nouveau subwoofer Alpine. Pour toute réponse à vos questions, veuillez consulter votre détaillant Alpine.
DÉFINITION DES TERMES
Résonance : La majeur des objets vibrent naturellement à certaines fréquences. Si vous accroche un poids à un ressort, puis le tirez et lâchez prise, le poids pendillera à une certaine fréquence déterminée par le total de la masse et la rigidité du ressort. (Compliance, ou élasticité, est simplement le contraire de rigidité). Les haut-parleurs fonctionnent de manière similaire ; le croisillon et l'encadrement fournissent la rigidité; les pièces en mouvement et la charge d'air fournissent la masse.
Fs indique la fréquence de résonance du haut-parleur ; Fc indique la fréquence de résonance d'un système à boîtier acoustique fermé (boîtier hermétique). Q : A l'origine, Q était l'abréviation de "facteur de qualité". Généralement, Q indique comment le mouvement du cône du haut-parleur bien contrôlé approche la résonance. Qts est Q, total du haut-parleur en soi. Quand le haut-parleur est placé dans un boîtier hermétique, la rigidité de l'air enfermé augmente le Q total. Qtc signifie Q total, du système à boîtier acoustique fermé.
CHARGE NOMINALE :
Il y a vraiment deux types complètement différents de charge nominale. Charge de puissance calorifique évalue combien de puissance peut recevoir le haut-parleur sans faire fondre la bobine mobile. Ceci est surtout déterminé par la dimension de la bobine mobile ; le SWR-304D/SWR-304E, SWR-254D/SWR-254E utilise une bobine de 3", laquelle fournit une charge nominale haute, avec une plaque avant extra-solide pour une marge spéciale. La charge de puissance mécanique évalue combien de puissance peut recevoir le haut-parleur sans rupture ; cela dépend fortement de la fréquence et de l'encadrement. La charge nominale mécanique est très difficile d'évaluer sans un essai réel. Alpine établit des tests de puissance de 96 heures pour confirmer la résistance mécanique à long terme de chaque woofer.
Le niveau de pression acoustique (SPL) est déterminé par la quantité d'air déplacée par le woofer. Celle-ci est ajustée par l'air de surface Sd du woofer et par son excursion (mouvement oscillant (de va-et-vient)). La sortie maximale à basses fréquences est stabilisée seulement par la capacité d' excursion (mouvement) du woofer, étant donné que la plupart des amplificateurs sont dotés de puissance pour commander le plus grand nombre de woofers à une déviation extrême à basses fréquences. L'égalisation peut changer la balance acoustique, mais celle-ci n'affectera pas la sortie maximale. La lecture de plus de 3 dB signifie 1,4 fois autant d'excursion.
ENCEINTES (BOÎTIERS) :
Le dessin et la construction des meilleures enceintes pour haut-parleur demandent du temps des outils et de la technique. Si vo n'avez pas une longue pratique, consultez un professionnel ayant conçu et construit des enceintes réussies.
Pourquoi un boîtier? : Les subwoofers idéalement fonctionnent comme un piston, déplaçant l'air avec un mouvement de va-et-vient. Si le woofer n'est pas enfermé, le son se déplace simplement de l'avant à l'arrière du haut-parleur et vous ne pourrez pas écouter beaucoup de graves.
Conception du boîtier : Pour obtenir de bons résultats, essayer de construire un boîtier rectangulaire et pas circulaire, et montez le(s) conducteur(s) décentré(s). Les orifices des extrémités doivent être espacés au moins d'un diamètre de chaque obstruction pour respirer correctement.
Câblage : Le câblage de
haut-parleurs en série n'est pas recommandé. Monter les haut-parleurs dans une cavité commune, connectés en parallèle au même canal d'amplificateur. Si les haut-parleurs ne sont pas connectés au même canal d'amplificateur, ils doivent être dans des cavités indépendantes.
AIR LIBRE :
Le montage à l'air libre (en saillie) utilise le coffre comme une "caisse". À l'air libre, le haut-parleur ne conduira pas autant de puissance qu'étant installé dans un boîtier hermétique.
Avantages : Le montage à l'air libre est plus facile, rapide et moins cher. Il peut aussi occuper moins d'espace dans le coffre.
Inconvénients : Dans la majeure partie des véhicules, le coffre se répand jusque dans le compartiment des passagers. Pour cette raison, le montage à l'air libre perdra la sortie des basses par comparaison avec un woofer encastré.
Conseils : Renforcer la plage arrière d'usine et le siège arrière, et boucher les ouvertures restantes dans le compartiment des passagers. Bien sûr, ceci peut être plus de travail que faire une enceinte correcte!
APPLICATIONS
BOÎTIERS HERMÉTIQUES :
Une enceinte hermétique est justement cela : une boîte hermétique autour du woofer pour isoler les ondes sonores avant et arrière les unes des autres. Elle met en marche le 2ème ordre (12 dB par octave) à basses fréquences.
Fonctionnement : L' air enfermé dans le boîtier ajoute la rigidité à celle propre du haut-parleur. Celle-ci atteint la fréquence de résonance et Q des valeurs à l'air libre. Si le boîtier est plus petit, l'air enfermé opère plus raidement alors Qtc et Fc augmentent davantage. Le mouvement du cône a tendance à "osciller" (continue à bouger après l'arrêt du signal de l'amplificateur) parce que le boîtier est "très élastique". Comme vous pouvez voir sur le graphe et sur la table, la sortie de basse fréquence diminue, puisque l'amplificateur pousse le haut-parleur contre un ressort d'air rigide.
Avantages : Les dessins des boîtiers hermétiques sont très aisés et permettent d'obtenir de bons résultats.
Simplement décider si vous désirez un son ferme (basse Q) ou un son sourd (haute Q), puis dimensionner en conséquence (se reporter à la table, page 12). Les boîtiers hermétiques contrôlent mieux le mouvement du cône.
Inconvénients : Les boîtiers hermétiques occupent plus de place dans le coffre que le montage en saillie. À environ 20 à 80 Hertz, un boîtier à orifices peut avoir une sortie maximale plus haute.
Alignements : Le système Q détermine la qualité du son.
Pour Q > 1, sons graves sourds dûs à un amortissement et une oscillation médiocres.
Pour Qtc = 1 (un alignement Chebyshev), le mouvement du cône indique une oscillation modérée ; les graves sont un peu sourdes.
Pour Qtc = 0.707 (l'alignement Butterworth), il n'y a pas
d'oscillation, déterminant une qualité de basses neutre. Bien des gens considèrent celui-ci comme le boîtier hermétique optimum, un bon compromis entre la dimension et la sortie de graves, avec une bonne qualité sonore.
Pour Qrc = 0.577 (l'alignement Bessel), le contrôle du cône est encore mieux. Les graves ont une sonorité contrôlée très ferme, mais il y a des personnes qui pensent que le son est "faible". Le boîtier plus large donne une sortie de graves plus faible par watt.
Pour Qtc < 0.577, les dimensions requises pour le boîtier deviennent encore plus grandes et le montage à l'air libre peut être plus pratique.
Conseils : pour enfler la boîte d'environ 20% de sa grosseur, utiliser un remplissage (garniture). Garnir la boîte d'une livre de polyester par pied cubique ou remplir la boîte avec du matelas de fibre de verre (la fibre de verre mal assujettie peut pénétrer dans la bobine mobile). Les volumes du boîtier entre ceux présentés résultent du graphe et de la table montrés ci-dessus.
BOÎTIERS DÉGAGÉS(À ORIFICES) :
Ajouter un orifice au boîtier augmentera la complexité du système du 4ème ordre (amortissement inférieur de coupure de 24 dB par octave).
Fonctionnement : L'orifice fonctionne un peu comme un tuyau d'orgue. À une fréquence de syntonisation de Fb (Fréquence du boîtier), l'orifice modère le woofer de manière que celui-ci fonctionne à peine. Presque toutes les sorties à Fb viennent en resonant de l'orifice. L'orifice a peu d'effet au-dessus de Fb.
Avantages : Près de Fb, les orifices concéderont plus de sorties avec moins de mouvement du cône qu'un boîtier hermétique. La distorsion, en général, peut être inférieure.
Inconvénients : Au-dessous de Fb, l'orifice fonctionne comme un grand tuyau de fuite. L'enceinte ne peut pas fournir une rigidité au woofer, par conséquent un woofer déchargé bouge beaucoup, comme s'il était monté à l'air libre. La sortie est inférieure à celle de la boîte en saillie ou hermétique. De la même manière les systèmes à orifices donneront pire résultat qu'une boîte hermétique.
Alignements : Les boîtes à orifices ont aussi des alignements, beaucoup plus que l'étendu de ce guide. Se reporter à Références pour plus d'information.
Conseils : Fb peut se maintenir au-dessous de la note grave plus basse que vous voulez reproduire. Pratiquement, Fb paraît être syntonisée entre 20 et 35 Hz. Le graphe cidessus montre quelques dessins à orifice, comme point de départ pour vos experiments si vous désirez en faire.
FREQUENCY RESPONSE CURVE in SEALED ENCLOSURE/
Caractéristique de fréquences dans un boîltier hermétique
SWR-304D/SWR-304E
SEALED BOX/BOITE HERMETIQUE
24 / (0.85 ft ^3 )*
A : 330×330mm (13"×13")
B : 330×280mm (13"×11")
C:292×280mm (11-1/2"×11")
: 274mm (10-3/4")
PORTED BOX/BOITE A ORIFICES
32 / (1.13 ft ^3 )*
A : 330×430mm (13"×16-7/8")
B : 280×430mm (11"×16-7/8")
C:292×280mm (11-1/2"×11")
_1 : 274mm (10-3/4")
2: 70mm (2-3/4")
/: 253mm (10")
* Les dimensions ci-dessus représentent les dimensions intérieures. L'épaisseur de la plaque et le matériel d'absorption du son ne sont pas inclus.
● For the panels used/Pour les panneaux utilisés
Panels should be 19mm (3/4") MDF./Les panneaux doivent avoir 19mm (3/4") MDF.
FREQUENCY RESPONSE CURVE/
Caractéristique de fréquence à pression sonore de sortie
24 /(0.85 ft³) : SEALED BOX/BOITE HERMETIQUE 32 /(1.13 ft³) : PORTED BOX/BOITE A ORIFICES
- Les volumes de l'épaisseur de la plaque et du matériel d'absorption du son ne sont pas inclus dans le volume en haut.
SWR-254D/SWR-254E
SEALED BOX/BOITE HERMETIQUE
13 / (0.46 ft ^3 )*
A : 305×305mm (12"×12")
B : 305×182mm (12"×7-3/16")
* Les dimensions ci-dessus représentent les dimensions intérieures. L'épaisseur de la plaque et le matériel d'absorption du son ne sont pas inclus.
● For the panels used/Pour les panneaux utilisés
Panels should be 19mm (3/4") MDF./Les panneaux doivent avoir 19mm (3/4") MDF.
FREQUENCY RESPONSE CURVE/
Caractéristique de fréquence à pression sonore de sortie
13 /(0.46 ft³) : SEALED BOX/BOITE HERMETIQUE 18 /(0.64 ft³) : PORTED BOX/BOITE A ORIFICES
- Les volumes de l'épaisseur de la plaque et du matériel d'absorption du son ne sont pas inclus dans le volume en haut.
