AVTXF 149 - Lave-linge HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI AVTXF 149 HOTPOINT-ARISTON

Déballage et mise à niveau, 2 Raccordements hydrauliques et électriques, 2-3 Premier cycle de lavage, 3 Caractéristiques techniques, 3

Bandeau de commandes, 4 Comment ouvrir et fermer le tambour, 4 Ecran, 5

Mise en marche et Programmes, 6 En bref: démarrage d'un programme, 6 Tableau des programmes, 6

Personnalisations, 7 AVTXF 149

Réglage de la température, 7 Réglage de l'essorage, 7 Options, 7

Produits lessiviels et linge, 8 Tiroir à produits lessiviels, 8 Cycle blanchissage, 8 Triage du linge, 8 Pièces de linge particulières, 8 Woolmark Platinum Care, 8

Précautions et conseils, 9 Sécurité générale, 9 Mise au rebut, 9 Economies et respect de l'environnement, 9

Entretien et soin, 10 Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage du tiroir à produits lessiviels, 10 Entretien du hublot et du tambour, 10 Nettoyage de la pompe, 10 Nettoyage du tiroir à produits lessiviels, 10 Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11 Assistance, 12 Consultation à tout moment, 12

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants. ! Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau Déballage: enlever les 4 vis

1. Déballez le lave-linge. 2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur. 3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation. Mise en place, deplacements

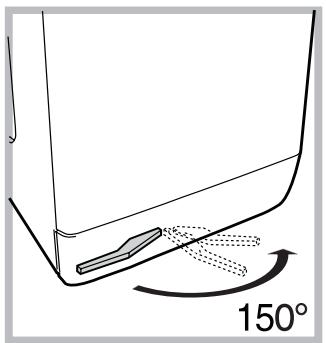

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge déplacé, remettez-le dans la position initiale. Le lavelinge est ainsi solidement mis en place. Voir figure. (Seulement pour les modéles prevues)

Raccordements hydrauliques et électriques Raccordement du tuyau d'arrivée de l'eau

4. Bouchez les trous à l'aide des bouchons plastique fournis. 5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Attention: en cas de réutilisation, les vis plus doivent être montées dessus.

! Les emballages ne sont pas des jouets pour enfants. Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre. 2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. t Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine

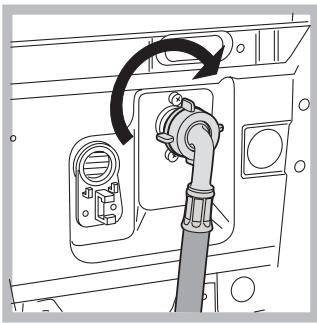

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissez-le à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure). Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder. 2. Raccordez le tuyau d'alimentation au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure). 3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). ! Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

Raccordement du tuyau de vidange

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! Le câble ne doit être ni plié ni écrasé. ! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Premier cycle de lavage Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

! L'utilisation de tuyaux de rallonge est absolument décon-

seillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Caractéristiques techniques

Avant de brancher la fiche dans la prise de courant, contrôlez que: • la prise dispose de mise à la terre et est conforme aux normes;

largeur 40 cm hauteur 85 cm p rofond eur 60 cm

• la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);

Raccordements électriques

Voir la plaque signalétique ap pliq uée sur la machine.

Raccordements hydrauliques

p ress ion max imale 1 MPa (10 b ar) p ress ion minimale 0,05 MPa (0,5 b ar) cap acité du tamb our 42 litres

jusq u'à 1400 tours minute

Programmes de contrôle selon la norme IEC 60456

p rogramme 3; temp érature 60°C; effectué avec une charge de 6 kg.

• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacez la prise ou la fiche.

! Votre lave-linge ne doit pas être installé dehors, même à

l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit être facilement accessible.

! N'utilisez ni rallonges ni prises multiples.

Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes - 89/336/CEE d u 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2002/96/CE

Description du lave-linge

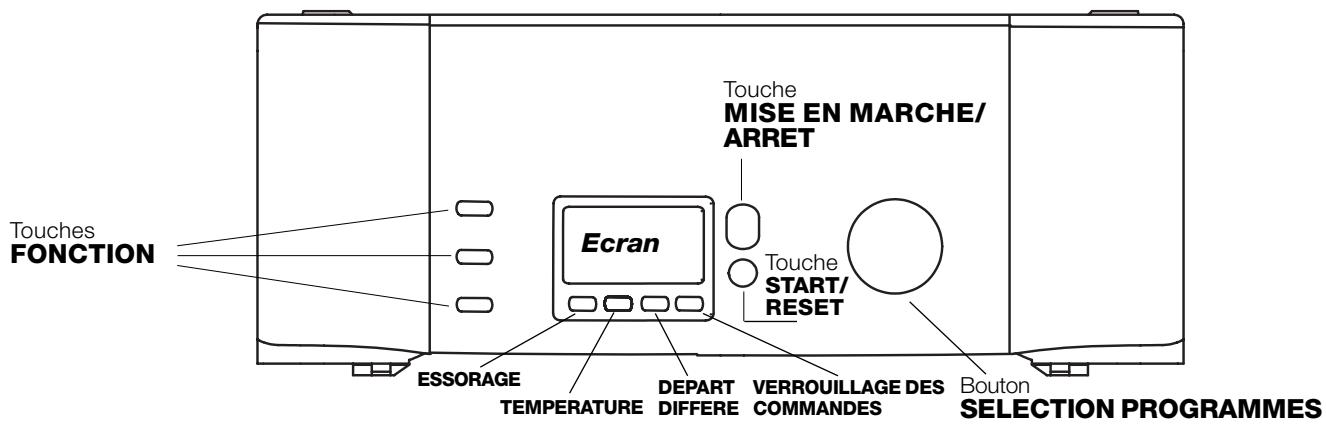

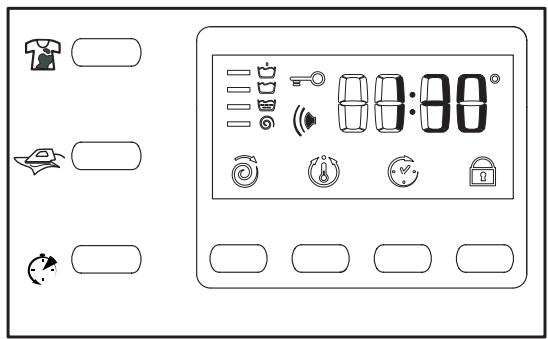

F Bandeau de commandes

RESET ESSORAGE DEPART VERROUILLAGE DES Bouton

TEMPERATURE DIFFERE COMMANDES SELECTION PROGRAMMES Ecran: il affiche le stade d'avancement du cycle de lavage et/ou de la programmation (voir pages 5-7). Touche ESSORAGE *. Pour régler la vitesse d'essorage ou le supprimer complètement (voir page 7). Touche TEMPERATURE. Pour modifier la température de lavage de 90° à 0°. (voir page 7). Touche DEPART DIFFERE.Pour différer jusqu'à 24 heures le départ de l'appareil (voir page 7).

Touche VERROUILLAGE DES COMMANDES. Pour verrouiller toutes les touches de votre lave-linge quand il est en marche ou en position d'attente (Stand-by). Touche MISE EN MARCHE/ARRET pour allumer ou éteindre votre lave-linge (voir page 6). Touche START/RESET. Pour démarrer les programmes ou les annuler en cas d'erreur de sélection (voir page 6). Bouton PROGRAMMES. Choix des programmes (page 6).

* Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon uniforme. Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti , l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue. En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage. Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum

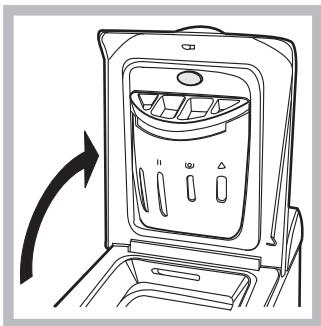

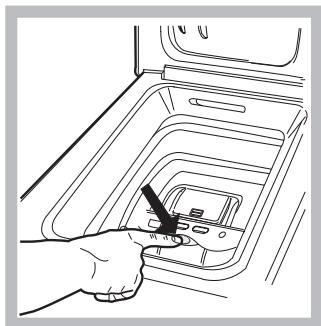

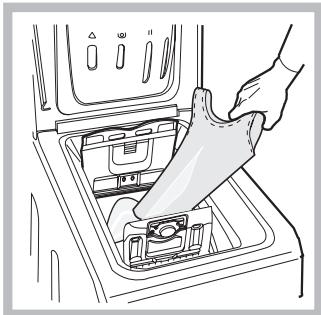

Comment ouvrir et fermer le tambour A) Ouvrez le couvercle. (Fig. 1). Soulevez le Couvercle externe et ouvrez le complètement; B) Ouverture douce du tambour (Fig. 2): Appuyez d'un doigt sur le bouton comme illustré et le tambour s'ouvrira délicatement. C) INTRODUISEZ LE LINGE. (Fig. 3).

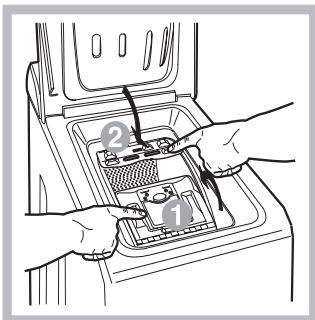

D) FERMEZ. (Fig. 4). • refermez bien le tambour en baissant d’abord la porte antérieure et posez ensuite la porte postérieure; • faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure; • vous entendrez un “ clac ” qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher; • fermez enfin le couvercle externe. E) ARRET FINAL DU TAMBOUR (Fig. 2) A’ la fin du lavage le tambour se rangera avec les portes en haut prêtes pour une facile ouverture. (Seulement pour certains modèles).

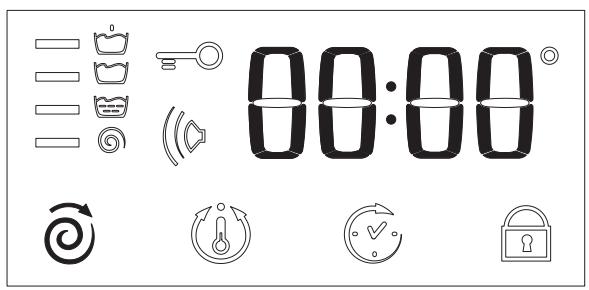

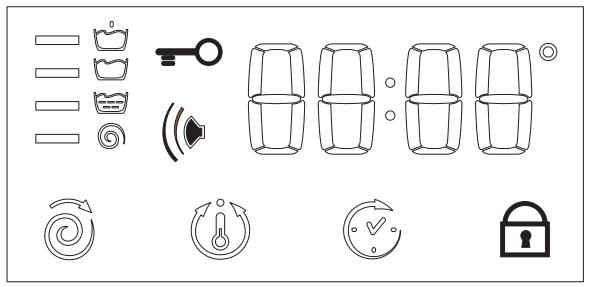

F C'est non seulement un instrument très utile pour programmer la machine (voir page 7) mais il fournit aussi des informations sur le cycle de lavage. Après avoir appuyé sur la touche START/RESET pour démarrer le programme, l'écran affiche le temps estimé qui reste avant la fin du cycle. En cas de sélection d'un départ différé (Départ différé, voir page 7), le retard sera affiché.

Pendant le cycle de lavage, il ya a affichage de: Phases en cours : Prélavage

Fonctions et Options de personnalisation: Pour choisir les options voir ci-dessous et page 7.

Sonnerie Buzzer: Votre appareil est équipé d'un avertisseur sonore (buzzer) qui vous signalera le stade de déroulement des fonctions ou tout dysfonctionnement : incompatibilité, touches options/ programmes, démarrage, fin de cycle, reset.

Verrouillage des commandes: Pour votre sécurité et celle de vos enfants, il vous suffit d'appuyer 2 secondes de suite sur la touche fonction pour verrouiller toutes les touches lorsque votre machine est en marche ou en position d'attente (départ différé - Stand-by). Pour le déverrouiller, appuyez à nouveau pendant 4 secondes de suite. Verrouillage de porte: Le symbole éclairé indique que le couvercle est verrouillé pour éviter toute ouverture accidentelle. Attendez que le symbole s'éteigne avant d'ouvrir le couvercle, vous risqueriez d'endommager l'appareil. L'affichage de l'inscription «End» signale la fin du programme.

! En cas d'anomalie, un code erreur est affiché, exemple: F-01, voir page 12. 5

Mise en marche et Programmes

F En bref : démarrage d'un programme 1.Allumer le lave-linge en appuyant sur la touche . Toutes les icônes s'éclaireront pendant quelques secondes puis s'éteindront. 2. Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle. 3. Sélectionnez à l'aide du bouton le programme désiré. L'écran affiche la durée prévue. La température et l'essorage sont sélectionnés automatiquement en fonction du programme (pour les modifier voir page 7).

4. Appuyez un touche des options (voir page 7) 5. Appuyez sur la touche START/RESET pour lancer le programme. Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins. 6. Le message "End" s'éclairera à la fin du programme. Au bout de 3 minutes environ, l'icône avec la petite clé s'éteindra et vous pourrez ouvrir les portes. Sortez le linge et laissez les portes entrouvertes pour faire sécher le tambour. 7. Eteignez le lave-linge en appuyant sur la touche .

Tableau des programmes Nature des tissus et degré de salissure

Lessive prélav. lavage.

Option Anti- Durée du tâches / Eau cycle Description du cycle de lavage de Javel (minutes)

Coton Blancs extrêmement sales (draps, nappes, etc.) Blancs extrêmement sales (draps, nappes, etc.) Blancs et couleurs résistantes très sales Blancs peu sales et couleurs délicates (chemises, pulls, etc.)

Tissus particulièrement délicats (rideaux, soie, viscose, etc.)

Couleurs délicates peu sales

Délicate/ Traditionnelle Délicate/ Traditionnelle Délicate/ Traditionnelle Délicate/ Traditionnelle

Prélavage, lavage, rinçages, essorages intermédiaires et finaux Lavage, rinçages, essorages intermédiaires et finaux Lavage, rinçages, essorages intermédiaires et finaux Lavage, rinçages, essorages intermédiaires et finaux Lavage, rinçages, essorages intermédiaires et finaux

Synthétiques Couleurs résistantes très sales (linge de bébé, etc.) Couleurs résistantes très sales (linge de bébé, etc.) Couleurs délicates (linge en tout genre légèrement sale) Couleurs délicates (linge en tout genre légèrement sale)

Lavage, rinçages, antifroissement ou essorage délicat Lavage, rinçages, antifroissement ou essorage délicat Lavage, rinçages, antifroissement ou essorage délicat Lavage, rinçages et essorage délicat

Lavage, rinçages et essorage délicat Lavage, rinçages, antifroissement ou vidange

Rinçages et essorage

Rinçages, anti-froissement ou vidange

Vidange et essorage énergique

Vidange et essorage délicat

Remarque • Pour la fonction anti-froissement: voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif. • Une fois le lavage terminé, attendez 3 minutes avant d'ouvrir le lave-linge pour permettre à l'ouverture du tambour de se positionner vers le haut. Programme spécial Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous vous conseillons d'utiliser des lessives liquides. 6

Personnalisations Réglage de l'essorage Si à l'allumage de la machine, le BOUTON est placé sur un programme qui s’allume. Appuyez sur la touche pour prévoit l'essorage, l'icône afficher la vitesse d'essorage maximale autorisée pour le programme se met à clignoter. Si vous appuyez à nouveau, le sélectionné et l'icône nombre de tours s'abaisse jusqu'à OFF, qui indique la suppression de l'essorage (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-vous sur la vitesse désirée, au bout de 2 secondes environ la reste fixe. Le réglage de l'essorage est sélection est acceptée : le symbole activé avec tous les programmes sauf 11 et Vidange.

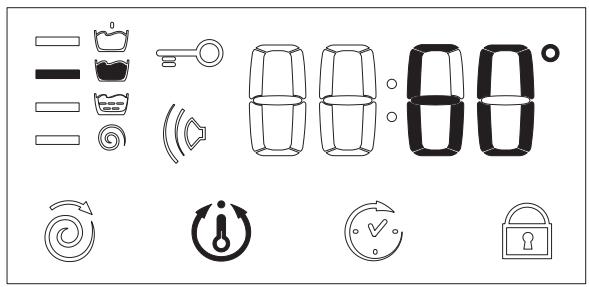

Réglage de la température Si à l'allumage de la machine, le BOUTON est placé sur un programme qui prévoit un réglage de la température, l'icône s’allume. Appuyez sur la touche pour afficher la température maximale autorisée pour le programme sélectionné et l'icône se met à clignoter. Si vous appuyez à nouveau, la température s'abaisse jusqu'à OFF, qui indique le lavage à froid (appuyez encore une fois pour retourner à la valeur plus élevée); arrêtez-vous sur la valeur désirée, au bout de 2 secondes environ la sélection est acceptée : le symbole reste fixe. Le réglage de la température est activé avec tous les programmes de lavage.Réglage du Delay Timer (Départ différé)

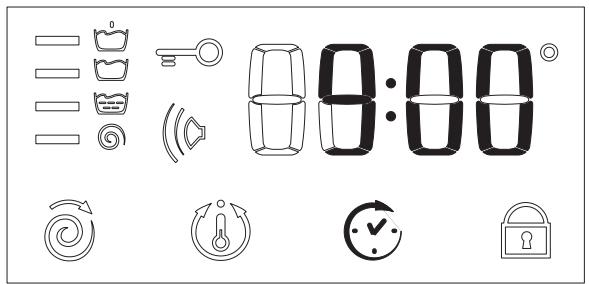

Réglage du Delay Timer (Départ différé)

Appuyez sur la touche , l'écran affiche l'inscription OFF et le symbole correspondant se met à clignoter. Si vous appuyez une nouvelle fois sur la touche, il y a affichage de "1h" c'est à dire retard d'une heure et ainsi de suite jusqu'à 24h; arrêtez-vous sur le "retard" souhaité, au bout de 2 secondes environ la sélection est acceptée; après quoi l'écran affiche la durée prévue pour le programme sélectionné et le symbole reste allumé. Appuyez à présent sur la touche START/RESET pour afficher à nouveau la valeur du "retard" sélectionné qui diminue d'heure en heure jusqu'au départ du cycle, pendant cette phase vous pouvez modifier la valeur du "retard" mais uniquement pour la diminuer. Le réglage du Delay Timer est activé avec tous les programmes.

Verrouillages des commandes

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions: 1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous; 2. l'allumage de la touche correspondante signale que la fonction est activée. Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le pro gramme sélectionné. En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée. O p tio n

F Produits lessiviels et linge

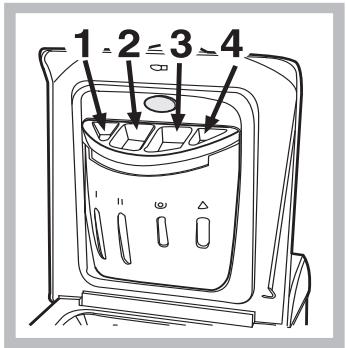

F Tiroir à produits lessiviels Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement. Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit. bac 1: Lessive prélavage (en poudre) bac 2: Lessive lavage (en poudre ou liquide) En cas d'utilisation de lessive liquide, il est conseillé d'introduire la boule doseuse directement dans la cuve. bac 3 : Additifs (assouplissant, etc.) Lors de l'introduction de l'assouplissant dans le bac 3, attention à ce qu'il ne dépasse pas le niveau "max." indiqué. Le lave-linge prélève automatiquement l'assouplissant lors du dernier rinçage. A la fin du programme de lavage il reste un peu d'eau dans le bac 3. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. S'il reste plus d'eau que d'habitude dans le bac 3, c'est que le dispositif de vidange est bouché. Pour le nettoyer voir page 10.

Triage du linge • Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 6 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max. Combien pèse le linge ?

drap 400-500 g taie d'oreiller 150-200 g nappe 400-500 g peignoir 900-1.200 g serviette éponge 150-250 g

Pièces de linge particulières Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 11 qui supprime automatiquement l'essorage. Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur l’envers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger. Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

! N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse. Cycle blanchissage N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure). Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme Rinçage (pour textiles coton) ou Rinçage délicat (pour textiles Synthétiques).

Woolmark Platinum Care Délicat comme le lavage à la main. Hotpoint-Ariston a introduit un nouveau standard de performances supérieures, reconnu par The Woolmark Company qui lui a attribué le prestigieux label Woolmark Platinum Care. Si le logo Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main" lessiviel spécial (charge max. 1 Kg).

et utilisez un produit

Précautions et conseils ! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

Sécurité générale • Cet appareil a été conçu pour une utilisation domestique, non professionnelle et ses fonctions ne doivent pas être altérées. • Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d'emploi. • N’utilisez pas l’appareil si vous êtes pieds nus. ne touchez jamais l’appareil si vous avez les pieds ou les mains humides. • Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant. • Ne touchez pas à l'eau de vidange, elle peut atteindre des températures très élevées. • Ne forcez pas pour ouvrir le couvercle: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager. • En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer. • Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement. • Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde. • Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

Enlèvement des appareils ménagers usagés • Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclès. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les

appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

F Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement Economie de produit lessiviel, d'eau, d'électricité et de temps • Pour ne pas gaspiller de ressources, utilisez le lave-linge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité. • Un prélavage n'est nécessaire qu'en cas de linge très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité. • Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité. • Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant. • Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. L'option Départ différé (voir page 7) aide à mieux organiser les lavages en ce sens. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

F Coupure de l'arrivée d'eau et de courant

! Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche. Pour récupérer les objets qui pourraient être tombés dans la préchambre :

• Fermez le robinet de l'eau après chaque lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.

1. déposez la base à l'avant de votre lave-linge en la saisissant sur les côtés et en la tirant des deux mains (voir figure);

• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

2. dévissez le cou vercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

3. nettoyez soigneusement à l'intérieur;

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir fig.). Lavez-le à l'eau courante, effectuez cette opération assez souvent.

4. revissez le couvercle; 5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Entretien du couvercle et du tambour • Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

Contrôle du tuyau d'arrivée de l'eau Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

N'utilisez jamais de tuyaux usés.

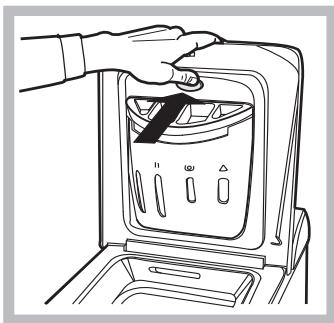

Comment nettoyer le tiroir à produits lessiviels Démontage: Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1).

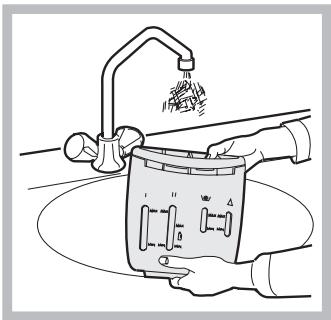

Nettoyage: Nettoyez le tiroir sous le robinet (fig. 3) à l'aide par exemple d'une vieille brosse à dents; tirez sur les deux petits siphons placés dans la partie supérieure des bacs 1 et 2 (fig. 4), contrôlez qu'ils ne soient pas bouchés et rincez-les.

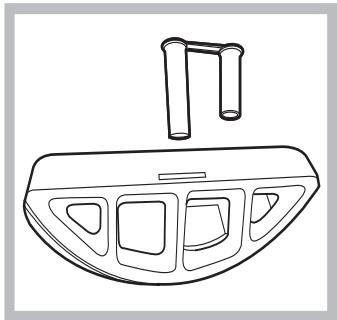

N'oubliez pas de replacez les deux petits siphons dans leurs emplacements spéci-aux et remettez enfin le tiroir dans son siège en le fixant (fig. 4, 2, 1).

Anomalies et remèdes Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 12), contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.

Causes / Solutions possibles:

Le lave-linge ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

• Les portes ou le couvercle ne sont pas bien fermés (le mot "door" est affiché à l'écran.) n'a pas été actionnée. • La touche • La touche START/RESET n'a pas été actionnée. • Le robinet de l'eau n'est pas ouvert. • Un départ différé a été sélectionné (Départ différé, voir page 7).

Il n'y a pas d'arrivée d'eau (Il y aura affichage du message "H2O").

Le lave-linge prend l'eau et vidange continuellement.

• le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir page 3). • L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 3). • L'évacuation murale n'a pas d'évent.

Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet. Le tuyau est plié. Le robinet de l'eau n'est pas ouvert. Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.

Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement. Votre lave-linge ne vidange pas et n'essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut intervenir pour la faire démarrer (voir page 6). • L'option Repassage facile est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 7). • Le tuyau de vidange est plié (voir page 3). • La conduite de l'installation de vidage est bouchée.

Votre lave-linge vibre beaucoup pendant l'essorage.

• Le tambour n'a pas été débloqué (comme indiqué page 2) lors de l'installation du lave-linge. • Le lave-linge n'est pas posé à plat (voir page 2). • Le lave-linge est coincé entre des meubles et le mur (voir page 2).

Le lave-linge a des fuites.

• Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 2). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 10). • Le tuyau de vidange n'est pas bien fixé (voir page 3).

Il y a un excès de mousse.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). • La quantité utilisée est excessive. ./.

L’appareil est bloqué, l’afficheur clignote et visualise un code d’anomalie ( F-01, F-.. par exemple).

Il vous signale une anomalie. Avant d'appeler le service de dépannage, nous vous prions de bien vouloir procéder comme suit : 1. Eteignez l'appareil; 2. Débranchez la fiche d'alimentation et attendez au moins 40 secondes; 3. Rebranchez la fiche d'alimentation; 4. Allumez l'appareil; 5. Si le défaut persiste toujours, veuillez contacter le centre d'asssitance technique.

vant d'appeler le service après-vente: • Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 11); • Remettez le programme en marche pour contrôler si le dysfonctionnement a disparu; • Autrement, appelez le Service après-vente de votre revendeur;

! En cas d’installation erronée ou d’utilisation incorrecte, vous pouvez être appelé à payer l’intervention. ! Ne vous adressez jamais à des techniciens non agréés. Communiquez: • le type de panne; • le modèle de la machine (Référence); • le numéro de série (S/N); Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Consultation à tout moment Pour toute demande concernant nos produits, n’hésitez pas à contacter notre Service Consommateurs.
