Produkttype	Varmepumpe
Merke	Wilfa
Modell	Trysil Floor Comfort
Kategori	Luft-til-vann varmepumpe
Mål (HxBxD)	800 x 600 x 650 mm
Vekt	52 kg
Strømforsyning	230 V ~ 50 Hz
Varmekapasitet	3,5 kW (nominell)
COP (ytelseskoeffisient)	4,5 (ved A7/W35)
Kjølemiddel	R410A
Inverterteknologi	Ja
Egnet for	Gulvvarme og radiatorer
Termostatkontroll	Innebygd romtermostat
Frostbeskyttelse	Automatisk frostsikringsfunksjon
Sommer/vinter-modus	Valgbar driftsmodus
Vedlikehold	Rens luftfilteret hver 3. måned
Sikkerhetsfunksjoner	Overopphetingsbeskyttelse, høytrykksbryter
Tilgjengelighet av reservedeler	Tilgjengelig i 10 år
Reparerbarhet	Modulært design; deler kan skiftes
Garanti	2 år
Sertifiseringer	CE, ErP-kompatibel

Ofte stilte spørsmål - Trysil Floor Comfort WILFA

Hvor bør jeg installere Trysil Floor Comfort varmepumpen?

Installer utendørsenheten på en plan, vibrasjonsfri overflate med tilstrekkelig luftstrøm. Innendørsenheten (hydroboks) bør plasseres i et tørt, frostfritt rom. Sørg for klaring på minst 1 meter rundt utendørsenheten.

Hvordan rengjør jeg luftfilteret?

Slå av enheten og åpne frontpanelet. Ta ut filteret og vask det med lunkent vann. Tørk det grundig før montering. Rens hver 3. måned for optimal ytelse.

Hva betyr feilkoder E1, E2 osv.?

Se i manualen for full liste. Vanlige koder: E1 = høyt trykk, E2 = lavt trykk, E3 = sensorfeil. Tilbakestill ved å slå strømmen av/på. Hvis det vedvarer, kontakt service.

Er varmepumpen støyende?

Støynivået er omtrent 45 dB(A) for innendørsenheten og 55 dB(A) for utendørsenheten ved normal drift. Bruk antivibrasjonsputer for å redusere overføring.

Hvor lang er garantien på denne varmepumpen?

Standardgarantien er 2 år fra kjøpsdato. Registrering kan utvide dekningen. Oppbevar kjøpsbevis.

Kan jeg styre varmepumpen med en fjernkontroll?

Ja, en tilkoblet kontroller følger med. Valgfri trådløs fjernkontroll kan kjøpes separat for ekstra bekvemmelighet.

Hvordan setter jeg en ukentlig tidsplan?

Bruk kontrollermenyen: velg 'Tidsplan' og sett temperaturinnstillinger for hver tidsblokk. Enheten justerer seg automatisk for å spare energi.

Har varmepumpen en avrimingsmodus?

Ja, enheten starter automatisk avrimingssykluser når det dannes is på utendørsspolen. Under avriming kan innendørsviften stoppe midlertidig.

Hva er anbefalt vanntrykk for systemet?

Hold vanntrykket mellom 1,0 og 2,0 bar i varmekretsen. Sjekk trykkmåleren på hydroboksen månedlig.

Kan denne varmepumpen brukes med eksisterende gulvvarme?

Ja, den er designet for lavtemperatursystemer som gulvvarme. Sørg for at gulvkonstruksjonen er kompatibel med maksimal framløpstemperatur (55°C).

BRUKSANVISNING Trysil Floor Comfort WILFA

Les alle anvisninger før bruk. Les denne bruksanvisningen nøye og ta vare på den til senere bruk.

VIKTIGE SIKKERHETSINSTRUKSJONER – BRUK OG VEDLIKEHOLD. 5

VIKTIGE SIKKERHETSINSTRUKSJONER – UTSTYR 6

Produktoversikt – innendørsenhet og utendørsenhet 8

Produktoversikt – fjernkontroll 9

Betjeningsknapper på fjernkontrollen.... 10

Utskifting av batterier....13

Vedlikehold 13

Brukerveiledning....15

Forholdsregler ved bruk 16

Svar på vanlige problemer....16

Feilkoder 17

VIKTIGE SIKKERHETSINSTRUKSJONER – BRUK OG VEDLIKEHOLD

• Apparatet kan brukes av barn fra 8 år og oppover samt personer med nedsatte fysiske, sansemessige eller mentale evner eller mangel på erfaring og kunnskap, hvis de er under tilsyn av eller har fått anvisninger om sikker bruk av apparatet og er klar over farene forbundet med bruk.
• Ikke la barn leke med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under tilsyn.
• Du må ikke koble klimaanlegget til en universalkontakt ettersom dette kan føre til brann.
• Koble fra strømforsyningen när du rengjør klimaanlegget for å unngå elektrisk støt.
• Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende kvalifisert person for å unngå elektrisk støt.
• Du må ikke vaske klimaanlegget med vann ettersom dette kan føre til elektrisk støt.
• Du må ikke spraye vann på innendørsenheten ettersom dette kan føre til elektrisk støt eller funksjonsfeil.
• Du må ikke komme i kontakt med ribbene etter at filteret er fjernet for å unngå skade. Du må ikke bruke hårtørker eller andre varmekilder med åpne flammer for å tørke filteret for å unngå brannfare eller skade på enheten.
• Vedlikehold må utføres av kvalifiserte fagfolk for å unngå personskade eller skade på enheten.
• Du må ikke reparere klimaanlegget på egenhånd. Dette kan føre til elektrisk støt eller skade. Ta kontakt med forhandleren när klimaanlegget må repareres.
• Du må ikke stikke fingre eller gjenstander i luftinntaket eller luftuttaket ettersom dette kan føre til personskade eller skade.
• Du må ikke blokkere luft luftinntaket eller luftuttaket ettersom dette kan føre til funksjonsfeil.
• Du må ikke søle vann på fjernkontrollen ettersom dette kan føre til funksjonsfeil på fjernkontrollen.

• Hvis noe av det som er beskrevet nedenfor skulle skje, må du slå av klimaanlegget og trekke ut støpselet fra stikkontakten umiddelbart, og deretter kontakte forhandleren eller kvalifiserte fagfolk for service.

• Strømledningen er overopphetet eller skadet.

• Klimaanlegget avgir unormal lyd ved bruk.
  – Automatsikringen går ofte.
  – Klimaanlegget lukter brent.

• Innendørsenheten lekker.

• Hvis klimaanlegget brukes under unormale forhold, kan dette føre til funksjonsfeil, elektrisk støt eller brannfare.

• Du må aldri bruke metallgjenstander for å slå enheten av eller på med nødstoppbryteren. Dette kan føre til elektrisk støt.
• Du må ikke tråkke på eller legge tunge gjenstander på utendørsenhetens topp-panel. Dette kan føre til skade eller personskade.

VIKTIGE SIKKERHETSINSTRUKSJONER - UTSTYR

- Installasjon utføres av kvalifiserte fagfolk for å unngå personskade eller skade på enheten.

- Sikkerhetsforskriftene for elektrisk utstyr må følges under installasjon av enheten.

- Bruk strømforsyning og automatsikring i henhold til lokale sikkerhetsforskrifter.

- Det skal installeres en automatsikring for å unngå funksjonsfeil. En allpolig skillebryter med minst 3 mm kontaktseparering i alle poler skal kobles til fast ledningsnett.

- Inkludert en automatsikring med egnet kapasitet. Se følgende tabell. Luftbryter skal inkludere magnetbånd og varmebånd som kan beskytte mot kortslutning og overbelastning.

- Bruk kun godkjente strømledninger.

- Sørg for at strømforsyningen matcher kravene til klimaanlegget. Ustabil strømforsyning eller feil kobling eller funksjonsfeil. Installer godkjente strømledninger før du bruker klimaanlegget.

- Slå av strømforsyningen før du fortsetter å utføre arbeid i forbindelse med elektrisitet.

- Når installasjonen er avsluttet, kan du slå på strømforsyningen igjen. Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende kvalifisert person for å unngå elektrisk støt.

- Temperaturen på kjølekretsen vil være høy, så husk å holde strømledningen i god avstand fra kobberrøret.

- Apparatet skal installeres i henhold til bestemmelsene for lokalt ledningsnett.

- Luftbryteren må være utstyrt med magnetisk utkobling og varmeutkobling for å kunne hindre kortslutning eller overbelastning. Installer luftbryteren med egnet kapasitet i henhold til informasjonen nedenfor.

- Installasjonen må utføres i henhold til kravene til NEC og CEC, og kun av autorisert personale.

- Klimaanlegget er et elektrisk apparat av høy kvalitet. Det må jordes med en spesiell jordenhet av en faglært person. Enheten skal alltid være godt jordet for å unngå elektrisk støt.

- Den gul-grønne ledningen i klimaanlegget er en jordet ledning som ikke kan brukes til andre formål.

- Jordingsmotstanden skal oppfylle de lokale sikkerhetsforskriftene for elektriske apparater.

- Apparatet skal plasseres med støpselet lett tilgjengelig.

- Alle ledningene på innendørs- og utendørsenheten skal kobles av en faglært person.

- Hvis strømledningen er for kort, må du ta kontakt med leverandøren for å få en ny. Du skal unngå bruk av skjøteledning.

- For klimaanlegg med støpsel, skal støpselet være lett tilgjengelig etter installasjon.

- For klimaanlegg uten støpsel, må det installeres en automatsikring.

- Hvis klimaanlegget skal flyttes til et annet sted, skal dette arbeidet utføres av en faglært person for å unngå personskade eller skade på enheten.

- Velg et sted som er utilgjengelig for barn og i god avstand fra kjæledyr og/eller planter. Hvis dette ikke kan gjøres, må du sette opp en avsperring med hensyn til sikkerheten.

- Innendørsenheten skal installeres nær veggen.

OBS:

Det er veldig viktig for dine kunderettigheter at du følger rengjørings- og serviceprosedyrene nøye. Hvis ikke kan dette medføre at du mister rettighetene dine.

KJ∅LEVÆSKE

- For å starte funksjonen til varmepumpeenheten, sirkulerer en spesiel kjølevæske i systemet. Kjølevæsken som brukes er fluoret R32, som er spesielt renset. Kjølevæsken er brannfarlig og luktfri. Videre kan det føre til eksplosjoner under visse betingelser. Men brannfarligheten til kjølevæsken er veldig lav. Den kan bli påtent kun ved brann.

- Sammenlignet med vanlige kjølevæsker er R32 en ikke-forurensende kjølevæske som ikke skader ozonlaget. Påvirkningen på drivhuseffekten er også lavere. R32 har veldig gode termodynamiske egenskaper som fører til en veldig høy energieffektivitet. Enhetene trenger derfor mindre påfyll.

ADVARSEL

Ikke bruk midler til å forhaste avrimingsprosessen eller til å rense anlegget, annet enn de midlene som er anbefalt av produksjonen. Dersom reparasjon er nødvendig, kontakt ditt nærmeste autoriserte Service Senter. Alle reparasjoner som blir gjennomført av ukvalifiserte personer kan være farlige.

Denne enheten bør være oppbevart i et rom uten kontinuerlig bruk av driftskilder (for eksempel: åpen flamme eller en gassenhet). Ikke brenn eller stikk hull på enheten.

Apparater som er fylt med R32 som skal repareres; følg kun produsentens instruksjoner nøye. Vær klar over at kjølevæsken ikke inneholder lukt og er brannfarlig.

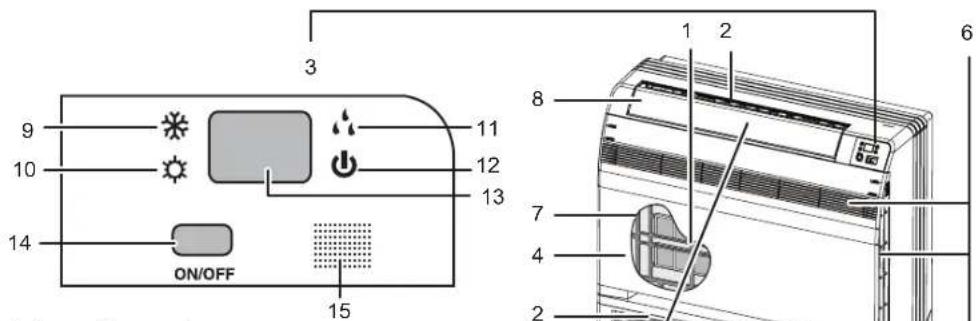

PRODUKTOVERSIKT - INNEND∅RSENHET OG UTEND∅RSENHET

① Fotokatalytisk luftrensefilter med titanapatitt
- Disse filtrene er festet på innsiden av luftfiltrene
② Luftuttak
③ Display
④ Frontpanel
⑤ Spjeld - vertikale lameller (spjeldene er festet på innsiden av luftuttaket)
⑥ Luftinntak
⑦ Luftinntak
⑧ Klaff - horizontal lamell
⑨ Kjølemodus-lampe (COOL)
⑩ Varmemodus-lys (Heat)
⑪ Tørkemodus-lampe (Dry)
⑫ Startlampe (Run)
⑬ LED-display
⑭ Innendørsenhet AV/PÅ-bryter

• Trykk på denne bryteren én gang for å starte klimaanlegget og trykk én gang til for å slå av klimaanlegget
• Kjølemodell i COOL-modus har en temperaturinnstilling på 25 °C og AUTO luftmengde
• Varmepumpemodell i AUTO-modus har en temperaturinnstilling på 25 °C og AUTO luftmengde

⑮ Signalmottaker

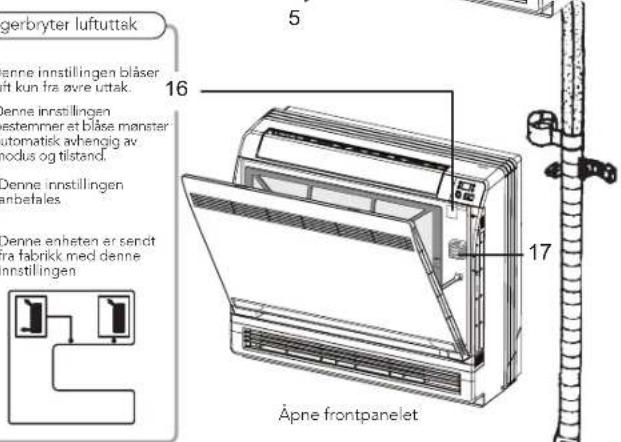

⑯ Velgerbryter luftuttak
⑰ Temperatursensor
- Denne registrerer lufttemperaturen rundt enheten

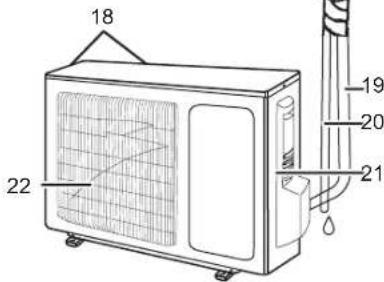

⑱ Luftinntak: (bak og på siden)
⑲ Kjølerør og mellomkabel
20 Avløpsslange
②1 Jordledning (innvendig deksel)
22 Luftuttak

OBS!

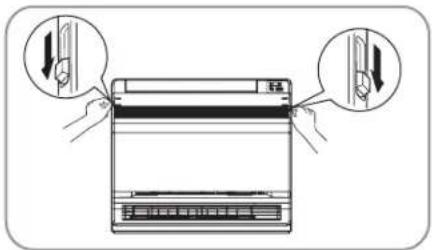

• Før du åpner frontpanelet må du stanse enheten og slå automatsikringen AV.
• Du må ikke komme i kontakt med metalldelene på innsiden av innendørsenheten ettersom dette kan føre til skade.
• Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende kvalifisert person for å unngå elektrisk støt.
• Dette apparatet skal installeres i henhold til bestemmelsene for lokalt ledningsnett.
• En allpolig skillebryter med minst 3 mm kontaktseparering i alle poler skal kobles til fast ledningsnett. For modeller med støpsel, må støpselet være lett tilgjengelig etter installasjon.

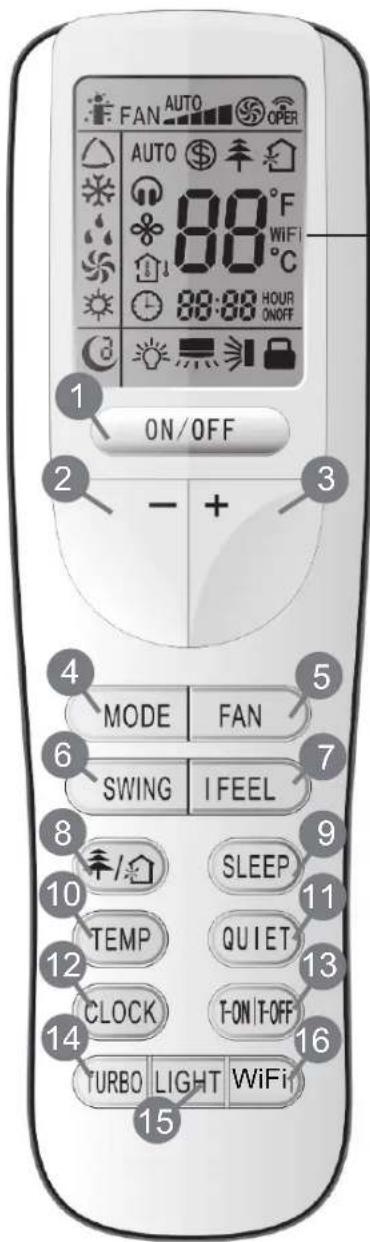

PRODUKTOVERSIKT - FJERNKONTROLL

Wi-Fi (uten denne funksjonen)

① AV/PÅ
Trykk for å starte enheten
② -
Trykk for å senke temperaturen.
③ +
Trykk for å øke temperaturen.
④ MODE
Trykk for å velge driftsmodus
(AUTO/COOL/DRY/FAN/HEAT) (AUTO/KJ∅LING/T∅RKING/VIFTE/OPPVARMING)
⑤ FAN (vifte)
Trykk for å stille inn viftehastighet.
⑥ SWING (SVINGVINKEL)
Trykk for å stille inn vinkel.
⑦ I FEEL (temperaturføler)
⑧ OPTION (VALG)
⑨ SLEEP Trykk for å velge komforttemperatur när du sover.
⑩ TEMP Trykk for å vise temperaturinnstilling.
① QUIET (STILLE)
Trykk for å stille inn stille funksjon.
② CLOCK (klokke)
Trykk for å stille inn klokke.
③ T-ON T-OFF (timer av/på)
Trykk for å stille inn automatisk timer av/på.
④ TURBO
⑤ LIGHT (lys)
Trykk for å slå lyset av/på.
⑥ WIFI funksjon

BETJENINGSKNAPPER PÅ FJERNKONTROLLEN

OBS!

Denne er en vanlig fjernkontroll som kan brukes på klimaanlegg med multifunksjon. For enkelte funksjoner som modellen ikke er utstyrt med, og der du trykker du på den korresponderende knappen på fjernkontrollen, vil enheten opprettholde den opprinnelige statusen.

1 ON/OFF (av/på)

Trykk på denne knappen for å slå på enheten. Trykk på denne knappen for å slå av enheten.

2-

Trykk på denne knappen for å senke temperaturen. Hold knappen inne i over 2 sekunder for å senke temperaturen raskere. Du kan ikke justere temperaturen i AUTO-modus.

3 +

Trykk på denne knappen for å øke temperaturen. Hold knappen inne i over 2 sekunder for å øke temperaturen raskere. Du kan ikke justere temperaturen i AUTO-modus.

4 MODE (modus)

Hver gang du trykker på denne knappen, velges driftsmåte i følgende sekvens: AUTO, COOL, DRY, FAN, og HEAT*:

Etter oppstart vil enheten stå i AUTO-modus som standard. I AUTO-modus vil ikke innstilt temperatur vises på innendørs-enhetens LED-display, og enheten vil automatisk velge egnet driftsmodus etter romtemperatur for et komfortabelt inneklima.

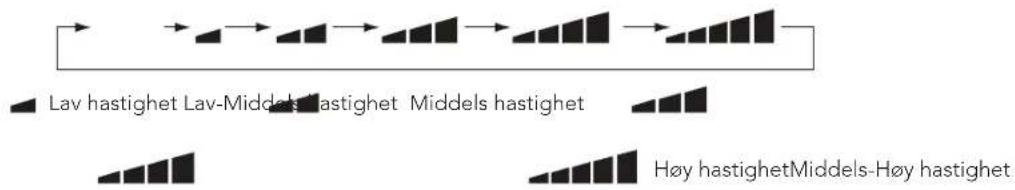

5 FAN (vifte)

Denne knappen brukes for å stille inn viftehastigheten i følgende sekvens: AUTO, -, -, -, -, ..., , og tilbake til AUTO.

6 SWING (svingvinkel)

Trykk på denne knappen for å stille opp og ned svingvinkelen som vist nedenfor:

Trykk på denne knappen for å slå på I FEEL-funksjonen. Enheten vil automatisk stille inn temperaturen i henhold til registrert temperatur. Trykk på denne knappen igjen for å slå av I FEEL-funksjonen.

8丰/

Trykk på denne knappen for å slå på funksjonene HEALTH (helse) og AIR (luft) i driftsmodus. Trykk på denne knappen for å slå på luft-funksjonen: LCD-displayet viser «∅». Trykk på knappen igjen for å slå på helse- og luft-funksjonene samtidig: LCD-displayet viser «∅» og «#». Trykk på knappen igjen for tredje gang for å slå av helse- og luft-funksjonene samtidig. Trykk på denne knappen en fjerde gang for å slå på helse-funksjonen; LCD-displayet viser «#». Trykk på denne knappen igjen for å gjenta det ovenstående.

Denne funksjonen finnes ikke på nordiske utgaver.

9 SLEEP (hvilemodus)

• Trykk på denne knappen for å velge Sleep 1 ( C^1 ), Sleep 2 ( C^2 ), Sleep 3 ( C^3 ) eller avslutte Sleep. Bla mellom de ulike valgene etter at enheten er slått på. Sleep Cancel er standardverdi.
• Sleep 1 er Sleep-modus 1 i Cool, Dehumidify. Sleep-status etter kjøring i én time: hovedenhetens temperatur vil øke med 1 °C; etter to timer: temperaturen vil øke med 2 °C, og enheten vil fortsette å kjøre i denne temperaturinnstillingen. I Heat-modus: sleep-status etter kjøring i én time: hovedenhetens temperatur vil senkes med 1 °C; etter to timer: temperaturen vil senkes med 2 °C, og enheten vil fortsette å kjøre i denne temperaturinnstillingen.
• Sleep 2 er Sleep-modus 2 der klimaanlegget vil kjøre i henhold til en rekke forhåndsinnstilte temperaturer med en hvilemodustemperaturkurve.
• Sleep 3, er Sleep-modus med egendefinert (DIY) hvilemoduskurve:

(1) I Sleep 3, trykker du på og holder inne Turbo-knappen. Fjernkontrollen vil angi individuell innstilling og vise «1 hour». Temperaturen «88» vil vise den korresponderende temperaturen etter sist innstilte hvilemoduskurve og blinke. (vil først vises i henhold til den fabrikkinnstilte hvilemoduskurveverdien):

(2) Trykk på + og + knappene for å endre korresponderende temperatur og trykk deretter på «Turbo»-knappen for å bekrefte;

(3) Nå vil timer-posisjonen på fjernkontrollen automatisk flyttes frem 1 time, dvs, til «2 hours», «3 hours», «8 hours», osv. Temperaturen «88» vil vise den korresponderende temperaturen etter sist innstilte hvilemoduskurve og blinke.

(4) Gjenta trinnene (2) - (3) ovenfor frem til en temperaturinnstilling på 8 timer. Innstilling av hvilemoduskurven er nå ferdig. Fjernkontrollen vil nå vise opprinnelig timer, og temperaturdisplayet vil vise opprinnelig innstilt temperatur. Innstilling av Sleep 3 egendefinert (DIY) hvilemoduskurve kan vises:

- Brukeren kan bruke innstillingsmetoden for hvilemoduskurve til å vise forhåndsinnstilt hvilemoduskurve. Angi individuell innstillingsstatus uten å endre temperaturen. Trykk på Turbo-knappen for å bekrefte. OBS! I denne forhåndsinnstillings-/visningsmetoden, hvis det ikke trykkes på noen knapper i løpet av 10 sekunder, vil hvilemoduskurvestatusen automatisk avsluttes og returnere til opprinnelig visning. På samme måte i ON/OFF, hvis man trykker på Mode, Timer eller Sleep, vil hvilemodus/visning også avsluttes.

10 TEMP

Trykk på denne knappen for å velge visning av innstilt innendørstemperatur eller utendørstemperatur. Når innendørsenheten slås på, vil den vise temperaturinnstillingen. Hvis temperaturvisningsstatusen endres fra en annen status til «∅», vil den vise miljøtemperaturen. Hvis enheten mottar et nytt signal fra fjernkontrollen innen 5 sekunder, vil temperaturinnstillingen vises. Hvis brukeren ikke har stilt inn temperaturvisningsstatusen, vil enheten vise temperaturinnstillingen.

11 QUIET (stille)

Bruk denne knappen for Quiet-status, som er tilgjengelig i Auto Quiet-modus (viser « » og Auto-ikon). Quiet-modus (viser « » ikon) og Quiet OFF (ikon for « » til ikke vises). Når enheten slås på, vil Quiet OFF vises som standard. OBS! Quiet-funksjonen kan ikke stilles inn i Fan-modus og Dry-modus. Viftehastighet er ikke tilgjengelig i Quiet-modus (viser « »-ikon).

12 CLOCK (klokke)

Trykk på CLOCK-knappen og ⏻ vil blinke. Innen 5 sekunder, trykker du på + eller - knappen for å stille klokken. Ved å trykke på og holde inne én av knappene i minst 2 sekunder, kan du stille tiden opp eller ned med 1 minutt hvert 0,5 sekund, og deretter med 10 minutter hvert 0,5 sekund. Når du har stilt inn klokkeslettet vil ikonet blinke og du må trykke på CLOCK-knappen igjen for å bekrefte innstillingen. Deretter vil ⏻ linke kontinuerlig.

Trykk på T-ON-knappen for å aktivere Auto-ON timer (automatisk timer på). Trykk på denne knappen igjen for å avslutte automatisk timer.

Etter at du har trykket på denne knappen vil ☒ vises og «ON» vil blinke. 00:00 vil vises for innstilling av ON-tid. Innen 5 sekunder, trykker du på + eller - knappen for å stille inn tiden. Hver gang du trykker på én av knappene, vil tiden endres med 1 minutt. Trykk og hold inne knappen for å endre tidsinnstillingen raskere, først med 1 minutt og deretter 10 minutter. Trykk deretter på TIMER ON-knappen innen 5 sekunder for å bekrefte.

Trykk på T-OFF-knappen for å aktivere Auto-OFF timer (automatisk på). Trykk på denne knappen igjen for å avslutte automatisk timer. Innstilling av TIMER OFF er den samme prosessen som for TIMER ON.

14 TURBO

Trykk på denne knappen for å aktivere/deaktivere TURBO-funksjonen som gjør at enheten når forhåndsinnstilt temperatur på kortest mulig tid. I COOL-modus vil enheten blåse kald luft med høy viftehastighet. I HEAT-modus vil enheten blåse varm luft med høy viftehastighet.

15 LIGHT (lys)

Trykk på LIGHT-knappen for å lyse opp displayet, og trykk på knappen igjen for å slå av lyset. Hvis lyset slås på, vil vises. Hvis lyset slås av, vil persvinne.

16 WIFI

Trykk på WIFI knappen for å aktivere funksjonen. Trykk på igjen for å avslutte funksjonen. Mer info finnes i WIFI vedlegget og wilfa.no, wilfa.com

17 Kombinasjon av knappene «+» og «-»: Låsing

Trykk på knappene + og - samtidig for å låse eller låse opp tastaturet. Hvis fjernkontrollen er låst, vil ■vises. I slike tilfeller kan du trykke på en hvilken som helst knapp, og ■blinker tre ganger.

18 Kombinasjon av knappene «MODE» og «-»: Bytte mellom Celsius og Fahrenheit.

Når enheten er AV, trykker du på knappene «MODE» og «-» samtidig for å skifte mellom «°C» og «°F».

19 Kombinasjon av knappene «TEMP» og «CLOCK»: Energibesparende funksjon

Trykk på «TEMP» og «CLOCK» samtidig i «COOL»-modus for å starte energisparing. Displayet på fjernkontrollen vil vise «SE». Gjenta operasjonen for å avslutte funksjonen.

20 Kombinasjon av knappene «TEMP» og «CLOCK»: 8 °C Oppvarmingsfunksjon

Trykk på «TEMP» og «CLOCK» samtidig i «HEAT»-modus for å starte 8 °C oppvarmingsfunksjon. Displayet på fjernkontrollen vil nå vise « \$og temperaturinnstilling 8 °C vil velges. Gjenta operasjonen for å avslutte funksjonen.

21 Bakgrunnsbelysning

Enheten lyser i 4 sekunder når den slås på for første gang, og i 3 sekunder neste gang den slås på.

UTSKIFTING AV BATTERIER

1. Fjern batteridekselet fra baksiden av fjernkontrollen (som vist på figuren).
2. Ta ut de gamle batteriene.
3. Sett inn to nye AAA 1,5 V tørrbatterier, og pass på at batteriene er riktig satt inn.
4. Fest batteridekselet på nytt.

Merk:

• Når du skifter ut batteriene, må du ikke bruke gamle eller andre typer batterier. Dette kan føre til funksjonsfeil.
• Hvis fjernkontrollen ikke skal brukes i lengre periode, må du ta ut batteriene for å hindre at de utlades.
• Operasjonen skal utføres innenfor fjernkontrollens mottaksområde.
• Fjernkontrollen skal være minst 1 m fra TV-apparatet eller stereohøyttalerne.
• Hvis fjernkontrollen ikke fungerer normalt, må du ta ut batteriene og sette dem inn på nytt etter 30 sekunder. Hvis dette ikke løser problemet, må du skifte ut batteriene.

Før inspeksjon og vedlikehold av enheten, må du først slå AV enheten for å kutte strømforsyningen.

Enheter

Innendørsenhet, utendørsenhet og fjernkontroll

1. Äpne frontpanelet. Skyv de to stopperne på høyre og venstre side innover til du hører et klikk.

1. Fjern frontpanelet.

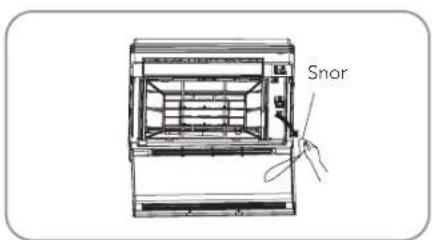

2. Fjern snoren.

3. La frontpanelet falle forover slik at du kan ta det av.

1. Rengjøring av frontpanelet.

• Tørk av med en myk klut dyppet i vann
- Bruk bare nøytralt rengjøringsmiddel
- Hvis du vasker frontpanelet med vann, må det tørkes av med en klut og la det tørke i skyggen etter rengjøring.

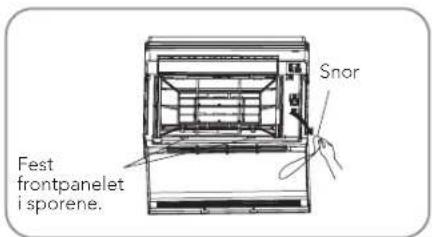

1. Fest frontpanelet på nytt.

2. Monter frontpanelet i sporene på enheten (3 steder).

3. Fest snoren på høyre side, inne i frontgrillen.
   • Lukk panelet forsiktig.

OBS!

• Du må ikke komme i kontakt med metalldelene på innsiden av innendørsenheten ettersom dette kan føre til skade.
• Når du fjerner eller monterer frontpanelet, må du bruke en solid og stabil skammel og være forsiktig med hvor du trår.
• Når du fjerner eller monterer frontpanelet, må du støtte opp panelet med hånden for å hindre at det faller ned.
• Du må aldri bruke varmt vann over 40 °C, benzen eller andre flyktige oljer, poleringsmiddel, skrubbebørste eller lignende under rengjøring.
• Etter rengjøring må du passe på at frontpanelet er godt festet.

Filtre

1. Äpne frontpanelet.

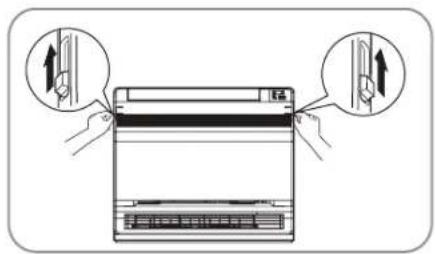

2. Ta ut luftfilteret.

- Press forsiktig ned krokene på høyre og venstre side av luftfilteret, og dra oppover.

1. Ta ut det fotokatalytiske luftrensefilteret med titanapatitt.

2. Hold i tappene på rammen og fjern hakene på 4 steder.

3. Rengjør eller skift ut alle filtrene.

Se figur.

1. Sett inn det fotokatalytiske luftrensefilteret med titanapatitt på nytt og lukk frontpanelet.

- Bruk av enheten uten luftfiltre kan skape problemer ettersom støv kan akkumuleres inne i innendørsenheten.

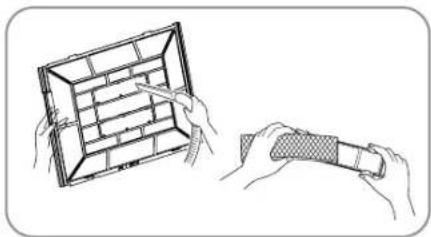

1. Vask luftfiltrene med vann eller rengjør med støvsuger.

2. Hvis støvet er vanskelig å fjerne, må du vaske luftfiltrene med nøytralt rengjøringsmiddel fortynnet med lunkent vann, og deretter tørke dem i skyggen.

3. Vi anbefaler å rengjøre luftfiltrene hver uke.

Det fotokatalytiske luftrensefilteret med titanapatitt bør rengjøres med vann hvert halvår. Vi anbefaler å skifte det ut hvert tredje år.

Vedlikehold

1. Hvis det er vanskelig å fjerne smuss må du støvsuge og dyppe det i varmt eller lunkent vann i 10-15 minutter.
2. Du må ikke fjerne filteret fra rammen när du vasker med vann.
3. Etter rengjøring, rister du av vannet og tørker det i skyggen.
4. Ettersom materialet er laget av papir, må du aldri vri opp filteret for å fjern vann.

Utskifting

Fjern tappene på filterrammen og skift ut med et nytt filter. Kast det gamle filteret som brannfarlig avfall.

OBS!

Drift med skitne filtre:

• kan ikke fjerne ubehagelig lukt fra luften.
• kan ikke fjerne rense luften.
  • gir dårlig oppvarming eller kjøling.
• kan forårsake ubehagelig lukt.

Før en lang periode uten bruk

1. Kjør i FAN-modus i flere timer på en dag med godt vær for å tørke enheten innvendig.
2. Trykk på MODE-knappen og velg FAN.
3. Trykk på ON/OFF-knappen og start enheten.
4. Etter bruk, slår du av automatsikringen for klimaanlegget.
5. Ta ut, rengjør og sett inn luftfiltrene på nytt.
6. Ta ut batteriene fra fjernkontrollen.

Før bruk etter en lang periode uten bruk

• Kontroller av fundamentet, stativet og annet armatur på utendørsenheten ikke er forringet eller rustet.
• Kontroller at ingenting blokkerer luftinntakene og luftuttakene både på innendørsenheten og utendørsenheten.
• Kontroller at vannet renner jevnt ut av avløpsslangen under COOL-modus eller DRY-modus. Hvis det ikke kommer vann ut av avløpsslangen, kan det hende at innendørsenheten lekker. Stans enheten og ta kontakt med et serviceverksted hvis dette skulle skje.

BRUKERVEILEDNING

Driftsprinsipp og spesialfunksjoner for kjøling

Prinsipp:

Klimaanlegget absorberer varme i rommet og sender/frigir denne varmen utendørs slik at romtemperaturen senkes. Enhetens kjølekapasitet vil økes eller reduseres avhengig av utendørstemperaturen.

Frostsikring:

Hvis enheten kjører i COOL-modus og i lav temperatur, vil det dannes frost på varmeveksleren. Når temperaturen på innendørsenhetens varmeveksler senkes til under nullpunktet, vil innendørsenhetens mikrocomputer stanse kompressoren og beskytte enheten.

Driftsprinsipp og spesialfunksjoner for oppvarming

Prinsipp:

• Klimaanlegget absorberer varme utendørs og sender den innendørs slik at romtemperaturen økes. Dette er varmepumpens oppvarmingsprinsipp, og varmekapasiteten vil reduseres etter utendørstemperatur.
• Hvis utendørstemperaturen blir svært lav, må du bruke også annet oppvarmingsutstyr.

Tining:

Når utendørstemperaturen er lav med høy fuktighet etter en driftsperiode, vil det dannes frost på utendørsenheten som vil påvirke oppvarmingseffekten. Auto Defrost-funksjonen vil aktiveres og varmen vil stanses i 8-10 minutter.

• Under Auto Defrost, vil viftemotorene både på innendørs- og utendørsenheten stanse.
• Under tining vil indikatoren på innendørsenheten blinke og utendørsenheten kan frigi damp. Dette skjer på grunn av tining, og er ikke en funksjonsfeil.
• Etter tining vil varmen gjenopprettes automatisk.

Anti-Cool Wind-funksjon:

I Heat-modus, hvis varmeveksleren på innendørsenheten ikke oppnår en viss temperatur slik at viftemotoren på innendørsenheten ikke starter og dermed hindrer kjøling (innen 3 minutter)

1. Oppvarmingen har akkurat startet.
2. Etter at Auto Defrost er avsluttet.
3. Oppvarming ved lave temperaturer.

• Du må ikke senke temperaturen mer enn det du har behov for. Dette kan føre til økte energikostnader.
• For å distribuere kald luft i rommet, må du justere luftstrømretningen som vist med pilene (se bilde) for å spre den kalde luften.
• Rengjør luftfilteret hver uke for best mulig effektivitet.
• Lukk vinduer og dører mens enheten er i bruk for å hindre at kald luft strømmer ut av rommet og for å spare energi.
• Trekk for gardinene eller lukk glassvinduer under kjøling for å hindre at varmen fra sollyset gir økte energikostnader.
• I tilfeller der ventilasjonen er lite effektiv, må du åpne vinduet for å ventilere ut luften i rommet en gang i blant. Dette bør kun gjøres i korte perioder for å hindre at den kalde luften strømmer ut av rommet.

FORHOLDSREGLER VED BRUK

• Kontroller det elektriske systemet (spenning og frekvens). Bruk korrekt spenning som angitt på enheten under bruk av klimaanlegget, og bruk kun sikringer med spesifisert kapasitet. Du må ikke bruke ledning som erstatning for sikringer.
• Slå av klimaanlegget hvis det oppstår elektriske forstyrrelser under drift. Hvis enheten ikke skal brukes i en lengre periode, må du slå av hovedbryteren for strømforsyningen.
• Du må ikke legge gjenstander i luftinntaket eller luftuttaket når klimaanlegget er i bruk. Dette kan føre til skade eller personskade. Du må også være spesielt oppmerksom hvis det er barn i nærheten.
• Du må ikke blokkere luftstrømretningen på hverken innendørs- eller utendørsenheten. Dette kan føre til lavere ytelse eller funksjonsfeil.
• Du må ikke kanalisere luftstrømmen direkte mot personer, og spesielt ikke mot barn, eldre eller pasienter.
• Du må ikke plassere et varmeapparat eller andre varmekilder i nærheten av enheten ettersom varmen kan deformere plastdelene.

FEILS∅KING

Les følgende før du kontakter servicepersonale. Du kan finne løsningen på problemene her. Når du har gått gjennom denne listen og enheten fortsatt ikke fungerer slik den skal, må du ta kontakt med din lokale forhandler.

Problem Kontroller følgende
Fungerer ikke slik den skal Kontroller om ledningene er skadet eller om automat-sikringen er på.
Klimaanlegget kjører, men kjølingen er ikke tilstrekkelig. Kontroller om den forhåndsinnstilte temperaturen er for høy.
Det strømmer ut damp eller tåkedamp fra enheten under bruk.	Varm luft i rommet kan blandes med kald luft, noe som kan føre til damp.
Fjernkontrollen virker ikke. Løs eller frakoblet ledning mellom enheten og displayet.

FEILKODER

Når klimaanleggets status ikke er normal, vil temperaturindikatoren på innendørsenheten blinke for å vise korresponderende feilkode. Se listen nedenfor for identifisering av feilkoder.

Feilkode Svar på vanlige problemer

E5 Overstrømsvern: Ustabil strømforsyning; varmevekslerne er skitne; viftehastigheten er unormal; funksjonsfeil på kompressoren; olje- eller gasslekkasje.

E8 Beskyttelse mot høy temperaturbestandighet: Lekkasje av kjølevæske; funksjonsfeil på viftemotor; skitne støvfiltre eller varmevekslere.

U8 Funksjonsfeil på innendørsenhetens viftemotor: Funksjonfeil på viftemotor; funksjonsfeil på innendørsenhetens kretskort.

H6 Funksjonsfeil på innendørsenhetens viftemotor: Viftemotoren er ødelagt eller blokkert.

E6 Kommunikasjonsfeil: Feil kobling mellom innendørs- og utendørsenhet, feil på kretskort på innendørs-/utendørsenhet.

C5 Funksjonsfeil på jumper: Manglende jumper-hette på innendørsenhetens kretskort; kretskortet er ødelagt.

F0 Gjenoppretting av kjølevæskemodus: lekkasje eller fordeling av kjølevæske.

F1 Sensoren på innendørsenheten er ødelagt.

F2 Temperatursensoren til kjøleelementet på innendørsenheten er ødelagt.

ADVARSEL

Hvis noe av det som er beskrevet nedenfor skulle skje, må du slå av klimaanlegget og trekke ut støpselet fra stikkontakten umiddelbart, og deretter kontakte forhandleren eller kvalifiserte fagfolk for service:

- Strømledningen er overopphetet eller skadet.

• Klimaanlegget avgir unormal lyd ved bruk.

• Automatsikringen går ofte.

• Klimaanlegget lukter brent.

• Innendørsenheten lekker.

- Hvis klimaanlegget brukes under unormale forhold, kan dette føre til funksjonsfeil, elektrisk støt eller brannfare.

MERK

I tillegg til det vedlikehold du som kunde gjør selv, anbefaler vi jevnlig ettersyn gjennomført av F-gass sertifisert personale.

MERK

Det er veldig viktig for dine egne rettigheter som kunde at du følger rense- og servicerådgivningen nøye. Hvis ikke, risikerer du å miste noen reklamasjonsrettigheter.

MERK

For å finne ut av dine rettigheter som kunde, følg linkene til de ulike landene:

Norge: http://europa.eu/youreurope/citizens/consumers/shopping/guarantees-returns/norway/index_en.htm

Sverige: http://europa.eu/youreurope/citizens/consumers/shopping/guarantees-returns/sweden/index_en.htm

Danmark: http://europa.eu/youreurope/citizens/consumers/shopping/guarantees-returns/denmark/index_en.htm

Finland: http://europa.eu/youreurope/citizens/consumers/shopping/guarantees-returns/finland/index_en.htm

GARANTI

Wilfa gir 7 års garanti på dette produktet fra kjøpsdatoen. Garantien dekker produksjonsfeil eller defekter som oppstår i garantiperioden. Kjøpskvitteringen fungerer som bevis overfor forhandleren ved eventuelle garantikrav.

Garantien er kun gyldig for produkter som er kjøpt og brukt i privathusholdning. Garantien gjelder ikke hvis produktet brukes kommersielt. Garantien er ikke gyldig hvis produktet misbrukes, ved uaktsom bruk eller hvis du ikke følger instruksjonene fra Wilfa, eller ved uautoriserte modifiseringer og reparasjoner. Garantien dekker heller ikke normal bruksslitasje på produktet, misbruk, mangel på vedlikehold, bruk av feil elektrisk spenning eller:

• Overbelastning av produktet
- Vanlige slitedeler
- Deler som må skiftes ut regelmessig (f.eks. filter, batteri osv.)

Bruksanvisningen er også tilgjengelig på nettstedet vårt: wilfa.no

I henhold til direktivet om elektrisk og elektronisk utstyr (WEEE) skal denne typen avfall samles inn og behandles for seg. Hvis du en dag trenger å kassere apparatet, må du ikke kaste det sammen med vanlig husholdningsavfall. Lever apparatet til et innsamlingspunkt.

- Rør ikke ved fanerne, når filteret er fjernet, da det kan medføre personskade. Brug ikke ild eller en hårtørrer til at tørre filteret, da det kan medføre deformation eller brandfare.

Tryk på denne knap for at op- og nedadgående sving, der cirkulært skifter som nedenfor:

1. Äbn frontpanelet.
2. Fjern luftfilteret.

1. Placer luftfilteret og det fotokatalytiske luftfilter i titaniumapatit som før, og luk frontpanelet.
