Produkttype	Bordrundsag
Merke	Meec Tools
Modell	244-022
Spenning	230 V, 50 Hz
Utgangseffekt	0,8 kW
Turtall uten last	2950 o/min
Skjærehøyde	43 mm
Bladdiameter	200 mm
Bladhull	16 mm
Bladtykkelse	2,5 mm
Bordstørrelse	500 x 335 mm
Bordhelling	0-45 grader
Avsugstilkobling	35 mm
Arbeidshøyde	845 mm
Vekt	9,4 kg
Lydtrykknivå	92,2 dB (A), K=3 dB
Lydeffektnivå	105,2 dB (A), K=3 dB
Bruksområde	Trearbeid, kun hobbybruk
Medfølgende tilbehør	Ferdigmontert sagbord, splittekniv med beskyttelse, lengdeanlegg, pusher, støtteblokk, bruksanvisning
Sikkerhetsfunksjoner	Øvre beskyttelse, splittekile, hørsel-/øyevern påkrevd
Vedlikehold	Bladskifte, bordinnsatsbytte, kilejustering
Reservedeler	Bruk kun originale reservedeler, reparasjon hos leverandør
Miljø	Ikke kast med husholdningsavfall; resirkuler på angitt sted

Ofte stilte spørsmål - 244-022 Meec Tools

Hvordan bytter jeg sagbladet?

Fjern først sagbladbeskyttelsen ved å skru ut skruen. Løsne skruene A og fjern beskyttelsen B. Bruk en 19 mm fastnøkkel for å løsne akselmutteren (venstregjenger) mens du holder akselen med en 8 mm fastnøkkel. Fjern det gamle bladet, rens flensen, og monter et nytt blad med pilen i rotasjonsretningen. Monter i motsatt rekkefølge.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid hørsel- og øyevern og en åndedrettsmaske. Sørg for at maskinen er koblet til en avsug. Hold barn og dyr unna. Ikke bruk hansker eller løstsittende klær. Koble fra strømmen før vedlikehold.

Hva er maksimal skjærehøyde?

Skjærehøyden er 43 mm ved 90 grader.

Kan jeg skjære andre materialer enn tre?

Nei, maskinen er kun designet for skjæring av tre. Ikke bruk til andre materialer.

Hvordan justerer jeg bordet for vinklede kutt?

Løsne knottene, still bordet til ønsket vinkel (0-45 grader) ved hjelp av skalaen, og stram deretter knottene. Sørg for at anlegget er sikkert og parallelt med bladet.

Hvilken spenning krever sagen?

Den krever 230 V, 50 Hz og må kobles til en jordet stikkontakt.

Hvor mye veier sagen?

Vekten er 9,4 kg.

Hvilket tilbehør følger med?

Medfølgende: ferdigmontert sagbord, splittekniv med toppbeskyttelse, lengdeanlegg, pusher, støtteblokk og bruksanvisning.

Hvordan justerer jeg splittekilen?

Fjern bordinnsatsen, løsne skruene H, og still splittekilen 3-5 mm fra sagbladet. Stram deretter og sett tilbake bordinnsatsen.

Er denne sagen egnet for profesjonell bruk?

Nei, den er kun designet for hobbyformål, ikke for profesjonell bruk.

BRUKSANVISNING 244-022 Meec Tools

Levering og montering.... 10

Bruk 10

Start og stopp....10

Parallellsnitt....11

Små arbeidsstykker 11

Store arbeidsstykker 11

Vinklede sagsnitt....12

Vedlikehold 12

Bytte klinge 12

Bytte bordinnsats 12

Justering av klyvekile 13

POLSKI 14

• Les denne bruksanvisningen nøye før maskinen tas i bruk.
• Ikke la barn leke med eller bruke maskinen.
• Maskinen skal kun brukes til saging av tre.
• Uvedkommende må ikke oppholde seg innenfor arbeidsområdet.
• Operatøren er ansvarlig for at anvisningene følges.
• Barn eller dyr må ikke komme i nærheten av maskinen när den er i bruk.
• Sørg alltid for tilfredsstillende belysning når maskinen er i bruk.
• Hold området rundt arbeidsplassen rent.
• Bruk alltid hørselvern när maskinen er i bruk.
• Bruk øyevern ved arbeid med maskinen.
• Fjern alle ringer, armbånd og andre smykker når du bruker maskinen.
• Maskinen må kobles til en utsugsenhet.
• Kontroller at deksler og tilkoblinger til utsugsenheten er intakte og tette.
• Maskinen må ikke løftes i arbeidsbordet.
  • Brett opp ermene til albuen.
• Fest, eller ta av alle löst hengende klesplagg før du tar i bruk maskinen.
• Bruk aldri hansker til arbeidet.
• Bruk alltid riktig verktøy for det aktuelle arbeidet.
• Skift ut skadede dekaler på maskinen.
• Kontroller att startbryteren står i stopposisjonen før maskinen kobles til strøm.
• Konsentrer deg om arbeidet når du bruker maskinen.
• Ikke la uvedkommende komme innenfor arbeidsområdet mens du arbeider med maskinen.
• Kontroller nøye at alle verktøy er fjernet før du starter maskinen.
• Ikke berør roterende deler eller verktøy med kroppsdeler eller verktøy.
• Ikke legg press på arbeidsoperasjonen.
• Hvis operatøren har fritt eller løst hengende hår, må dette samles opp og festes i et hårnett.
• Kontroller at alle delene er skrudd fast og intakte før bruk.
• Sagbladet skal alltid være slipt.
• Før du utfører trinnene nedenfor, må motoren stoppes og strømledningen kobles fra:
• Fjerning av beskyttelsesanordning.
• Vedlikehold eller rengjøring.
• Bytte av sagblad.
• Når maskinen forlates uten tilsyn.
• Ikke trekk i ledningen när du kobler fra strømmen.
• Maskinen må ikke endres eller modifiseres.
• Samtlige sikkerhetsanordninger skal være på plass og fungere når maskinen er i bruk.
  • Vær forsiktig når du starter maskinen.
• Kontroller alltid at samtlige skruer og muttere er skrudd godt til.
• Bruk kun originale reservedeler. Reservedelene skal ikke repareres.
• Maskinen må ikke brukes i eksplosive miljøer.
• Maskinen må ikke brukes i nærheten av gass eller brannfarlige væsker.
• Maskinen må kobles til et jordet uttak.
• Det elektriske systemet skal være utstyrt med jordfeilbryter.
• Hold arbeidsområdet rent.
• Kontroller at det ikke står noen verktøy i maskinen når du starter den.
• Bruk den vedlagte skyvepinnen ved arbeider nær sagbladet.
• Maskinen må ikke utsettes for fuktige miljøer.
• Maskinen må ikke utsettes for vann.
• Tilkoblingsledningen må kun byttes av leverandøren.
• Reparasjoner skal kun utføres av leverandøren.
• Kontroller at den øvre beskyttelsen alltid har riktig innstilling.
• Bruk kun sagblad som tilfredsstiller kravene i EN 847-1.
  • Vær forsiktig når du håndterer sagbladet. Fare for kuttskader på grunn av de skarpe tennene.
• Bruk alltid åndedrettsvern ved bruk av maskinen.

- Bruk aldri klinger av HS-stål.

TEKNISKE DATA

Spenning	230 V, 50 Hz
Effekt	0,8 kW
Tomgangsturtall	2950 o/min
Saghøyde	43 mm
Klingdiameter	200 mm
Hull, klinge	16 mm
Tykkelse, klinge	2,5 mm
Borddimensjon	500 x 335 mm
Bordtilting	0-45 grader
Tilkopling, utsuging	35 mm
Arbeidshøyde	845 mm
Vekt	9,4 kg
Lydtrykksnivå, LpA	92,2 db(A), K= 3 dB
Lydeffektsnivå, LwA	105,2 db(A), K= 3 dB

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

BESKRIVELSE

Maskinen er beregnet for saging i tre. Klingen kan vinkelstilles. Maskinen har stillbare anhold, både for rett saging og vinkelsaging.

Maskinen er ikke beregnet for yrkesmessig bruk, men kun til hobbyvirksomhet.

1. Forhåndsmontert sagbord.
2. Klyvkniv med montert øvre beskyttelse.
3. Lengdeanhold.
4. Forlenger.
5. Støtteblokk.
6. Denne bruksanvisningen.

Monter delene, og sett sagen på et stabilt bord. Skru fast sagen i bordet slik at bordet og sagen utgjør en stabil enhet.

BRUK

ADVARSEL! Bruk vernebriller, hørselsvern og pustemaske når du arbeider med maskinen.

ADVARSEL! Les alle sikkerhetsforskrifter grundig før du tar i bruk maskinen.

Start og stopp

Du starter og stopper maskinen ved hjelp av knappene som er vist i figuren nedenfor.

Parallellsnitt

For å sage parallelt langs med lengdeanholdet stiller du inn anholdet iht. følgende:

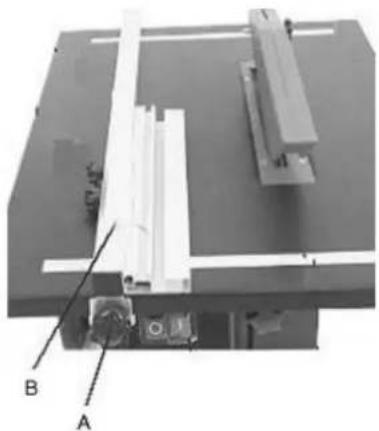

1. Løsne skruen (A) i figuren nedenfor.
2. Still anholdet (B) på ønsket avstand fra klingen.
3. Drag fast skruven (A).

Kontroller følgende før du begynner å sage:

- At anholdet står parallelt med klingen.

- At anholdet sitter fast.

- At anholdet er rett.

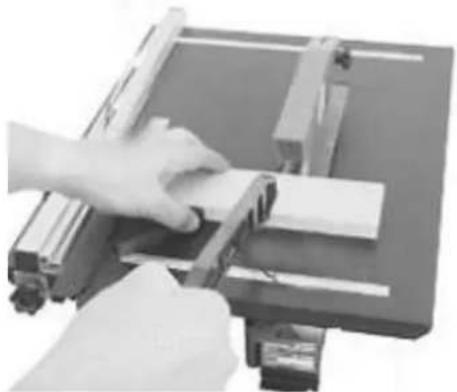

Hold arbeidsstykket i et fast grep, og før det sakte inn mot klingen uten å bruke makt.

Stopp maskinen umiddelbart hvis arbeidsstykket setter seg fast i maskinen.

Hvis du skal sage store arbeidsstykker, må du få hjelp av en annen person til å holde disse.

Vinklede sagsnitt

For å kunne utføre vinklede sagsnitt, må bordet stilles i vinkel. Still bordet i vinkel slik det er vist nedenfor.

1. Løsne hendlene, slik det er vist nedenfor.
2. Still bordet i ønsket vinkel iht. skalaen ved den fremre hendelen.
3. Løsne hendlene som er vist nedenfor.

Kontroller følgende før du begynner å sage:

• At hendlene er festet.
• At anholdet sitter fast.
• At anholdet er rett og parallelt med klingen.

VEDLIKEHOLD

Bytte klinge

1. Demonter sagbladbeskyttelsen ved å skru ut skruen i klyvekniven.

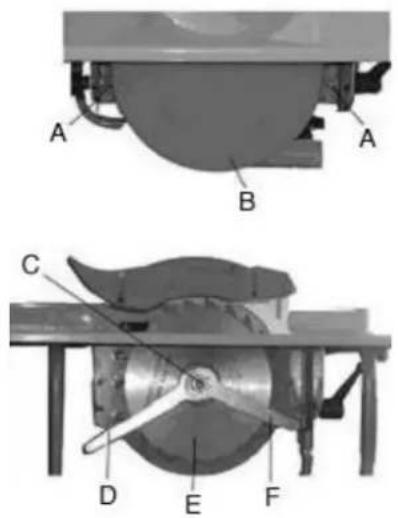

2. Løsne skruene A, og ta bort beskyttelsen B.
3. Bruk en 19 mm nøkkel D, og løsne akselmutteren C. Hold fast akselen med en 8 mm nøkkel F. Vær klar over at mutteren er venstregjenget!
4. Ta bort klingen E.
5. Rengjør sagflensen.
6. Monter den nye klingen, og observer at pilen går i rotasjonsretningen.
7. Monter delene i motsatt rekkefølge.

Bytte bordinnsats

1. Demonter klingebeskyttelsen A ved å skru ut skruen B.
2. Demonter de seks skruene C, og ta bort bordsinnsatsen E.
3. Monter den nye bordinnsatsen i motsatt rekkefølge.

Justering av klyvekile

Klyvekilen skal holde mot spenninger i arbeidsstykker slik at disse ikke klemmer rundt klingen. Derfor er det vilktig at klyvekilen G er riktig justert og montert.

1. Demonter bordinnsatsen iht. foregående beskrivelse.

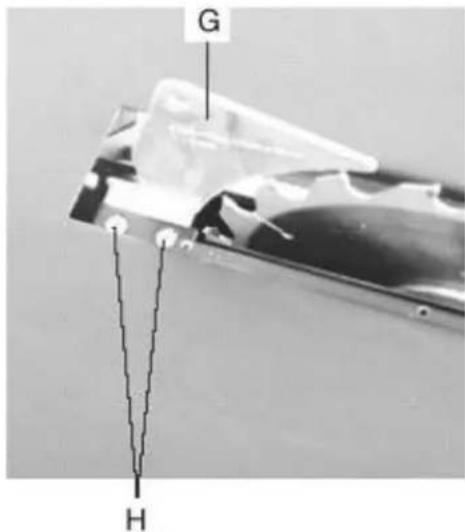

2. Løsne skruene H, og still inn klyvekilen 3-5 mm fra klingen.

1. Monter delene i motsatt rekkefølge.

Jula Norge AS, Solheimsveien 6-8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes.

Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.
