Produkttype	Våt- og tørrstøvsuger
Merke	Cotech
Modell	VK1330PWDC
Artikkelnummer	40-8576
Nominell spenning	230 V, 50 Hz
Beskyttelsesklasse	IP24
Motoreffekt	1300 W
Maks belastning verktøyuttak	2380 W
Maks total effekt	3680 W
Undertrykk	180 mbar
Sugekapasitet	3600 l/min
Beholdervolum	30 L
Slangediameter	35 mm
Slangelengde	2.5 m
Nettledningslengde	5 m
Følgende filtre medfølger	Patronfilter, skumfilter, HEPA-filter, forfilter (støvpose)
Medfølgende tilbehør	Sugerør, fugedyse, universaldyse, rund børste, 2 rør, håndtak med sugeinnstilling, trinnadapter
Automatisk verktøyuttak	Ja (maks 2380 W)
Sikkerhetsfunksjoner	Flottørbryter for våtstøvsuging, jordfeilbryter anbefales

Ofte stilte spørsmål - VK1330PWDC Cotech

Hva er forskjellen mellom tørr- og våtstøvsuging med denne modellen?

For tørrstøvsuging, bruk patronfilter (G) og forfilter (M) eller støvpose (I). For våtstøvsuging, fjern patronfilteret og bruk kun skumfilteret (J). Bruk aldri støvpose eller patronfilter ved støvsuging av væsker.

Hvordan rengjør jeg HEPA-filteret?

Fjern HEPA-filteret og rengjør det enten med trykkluft (fra utsiden og inn) eller ved håndvask med mildt rengjøringsmiddel og vann. La det lufttørke helt før montering. Hvis det ikke kan rengjøres, bytt det ut.

Hvorfor starter ikke støvsugeren min?

Kontroller strømforsyningen til vegguttaket. Hvis uttaket fungerer, kan problemet være en defekt strømbryter, ledning eller motor. I så fall, kontakt en kvalifisert fagperson for reparasjon.

Kan jeg støvsuge brannfarlige væsker eller varm aske?

Nei, støvsug aldri brannfarlige stoffer/væsker, varme kull eller aske. Dette utgjør brannfare og kan skade støvsugeren.

Hvordan setter jeg sammen støvsugeren?

Fest hjulene til bunnen av beholderen, deretter monter hjulene med aksel, skiver og R-pinner. Sett på navkapslene. For tørrstøvsuging, installer patronfilteret og filterlokket. Koble til slangen og ønsket dyse.

Hva gjør auto-innstillingen på strømbryteren?

Når den er satt til Auto, starter og stopper støvsugeren automatisk når et tilkoblet elektrisk verktøy (som en sirkelsag) plugget inn i verktøyuttaket slås av og på. Støvsugeren går i omtrent 5 sekunder etter at verktøyet stopper.

Hvor ofte bør jeg rengjøre skumfilteret?

Rengjør skumfilteret etter behov. Fjern det, vask for hånd med mildt rengjøringsmiddel og vann, og la det lufttørke helt før gjenbruk. Sørg alltid for at det er tørt før våtstøvsuging.

Hva bør jeg gjøre hvis motoren går fort og sugingen stopper under våtstøvsuging?

Dette indikerer at sikkerhetsutkoblingsflottørbryteren har aktivert fordi beholderen er full av væske. Slå av motoren og tøm beholderen umiddelbart.

Hvordan oppbevarer jeg støvsugeren?

Trekk ut støpselet. Fjern slangen og rengjør beholderen og slangen. Sørg for at alle deler er tørre før oppbevaring. Oppbevares innendørs på et tørt sted. Bruk hengekroken for kabler eller tilbehør.

Hva er maksimal wattstyrke for verktøyuttaket?

Verktøyuttaket må ikke belastes over 2380 W. Total maksimal effekt (motor + verktøyuttak) er 3680 W.

BRUKSANVISNING VK1330PWDC Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Rengöring av veckfilter

Rengöring av skumplastfilter

8.3 Rengöring av HEPA-filter

1

2

5a

5b

6

8

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhetsinstruksjoner

• Kontroller at spenningen i strømuttaket er 230 V AC.
• Tørr- og våtsugeren må ikke brukes til å suge opp brannfarlige stoffer/væsker, glør, aske eller andre varme stoffer. Brannfare!
• Bruk ikke produktet til å suge opp større ting eller metallgjenstander. Det kan skade tørr- og våtsugeren.
• Ikke trill hjulene på sugeren over ledningen.
• Ikke bruk tørr- og våtsugeren hvis ledningen er skadet.
• La ikke barn leke med tørr- og våtsugeren, den er ikke noe leketøy.
• Hold hår, fingre og løstsittende klær unna åpninger og bevegelige deler på tørro og våtsugeren.

- Tørr- og våtsugeren må ikke brukes uten filter.

- Bruk ikke tørr- og våtsugeren hvis munnstykket er blokkert eller noen del på den er deformert.

- Bruk ikke tørr- og våtsugeren nær peiser, ovner eller andre varmekilder.

- Tørr- og våtsugeren må bæres i håndtaket. Ikke dra den etter slangen eller ledningen når du skal flytte på den.

- Trekk ut støpselet når tørr- og våtsugeren ikke er i bruk.

- Beskytt tørr- og våtsugeren mot regn og fuktighet.

- Dersom strømledningen blir skadet må den skiftes ut, og dette skal utføres av produsenten, deres servicested eller tilsvarende.

- Produktet kan benyttes av barn fra 8 år og av personer med funksjonshemming, manglende erfaring og kunnskap om produktet, dersom de har fått opplæring i bruken av produktet. Det er dog viktig at de forstår faren ved bruk av den.

- Rengjøring og vedlikehold kan utføres av barn, men under tilsyn av voksne.

- Advarsel! Elektriske apparater som kan brukes nær vann, bør kobles til strømnettet via en jordfeilbryter (utløsningsstrøm maks 30 mA i løpet av maks 30 ms).

2. Forpakningen inneholder

1. Hjul
2. Lås
3. Strømbryter
4. HEPA-filter
5. Opphengskrok til kabel og annet utstyr
6. Rom til oppbevaring
7. Håndtak
8. Motor/overdel
9. Maskinuttak
10. Uttak til sugeslange
11. Beholder
12. Lokk
13. Hjul

1. Advarsel! Kontroller alltid at støpselet er trukket ut før ev. service og justeringer.
2. Løsne på låsen.
3. Løft opp motor/overdel.
4. Ta tilbehøret ut av beholderen. Kontroller at alle delene er hele og at de er med i forpakningen.
5. Vend beholderen opp/ned og press hjulene fast på undersiden.

6. Monter hjulene.

7. Hjulakselen (S) presses på plass gjennom begge festepunktene på undersiden av beholderen.

8. Fest en skive (Q) på hver side av hjulakselen, utenfor festene.
9. Monter ett hjul på hver side av hjulakselen utenfor skivene.
10. Plasser en skive utenfor hvert hjul og press R-splinten (P) i hullet på hjulakselen.

11. Press navkapslene (O) fast på hjulene.

12. Obs! Forskjellige deler som må være montert ved tørrsuging, resp. våtsuging.

Se 5.1 og 5.2. Vanligvis blir tørr- og våtsugeren levert med filtrene (G og H) montert, klar til tørrsuging.

1. Hvis ikke: trykk skumplastfilter forsiktig på plass på filterkurven.

9

10

1. Fest filterlokket ved å dreie låserattet på filterlokket til låst posisjon.
2. Tre forfilteret (filterposen (M)) utenpå filteret (G) og trekk snøret til.
3. Benytt støvposen (I) ved behov, for å oppnå best mulig filtrering. Trykk den fast til innløpet på beholderen.
4. Sett motor-/overdel tilbake på beholderen.
5. Lås overdelen fast til beholderen.
6. Fest tilbehøret.
7. Monter sugeslangen på beholderens slangeuttak (10) ved å presse den inn og dreie den medurs til den sitter fast.
8. Monter ønsket munnstykke/tilbehør på slangen.

5. Bruk

• Advarsel! Les alle advarselstekstene før bruk.
• Advarsel! Kontroller at støpsel er trukket ut av strømuttaket før service, justering og vedlikehold.
• Obs! Filteret (G) skal brukes til suging av støv. Skumplastfilteret (J) må kun brukes ved suging av vann.
• Ved suging av svært finkornet materiale må alltid både støvfilter og forfilter benyttes. I enkelte tilfeller må også støvposen være på plass.
• Garantien gjelder ikke hvis det er benyttet feil type støvposer.

5.1 Tørrsuging

1

1. Advarsel! Kontroller alltid at støpselet er trukket ut før ev. service og justeringer.
2. Trykk forsiktig filteret på plass på filterkurven.
3. Fest filterlokket ved å dreie låserattet på filterlokket til låst posisjon.
4. Tre forfilteret (filterposen (M)) utenpå filteret (G) og trekk snøret til.
5. Benytt støvposen (I) ved behov, for å oppnå best mulig filtrering. Trykk den fast til innløpet på beholderen.
6. Sett motor-/overdel tilbake på beholderen. Lås overdelen fast til beholderen.
7. Monter ønsket munnstykke/tilbehør på slangen.
8. Sett støpselet i strømuttaket.
9. Start med strømbryteren.

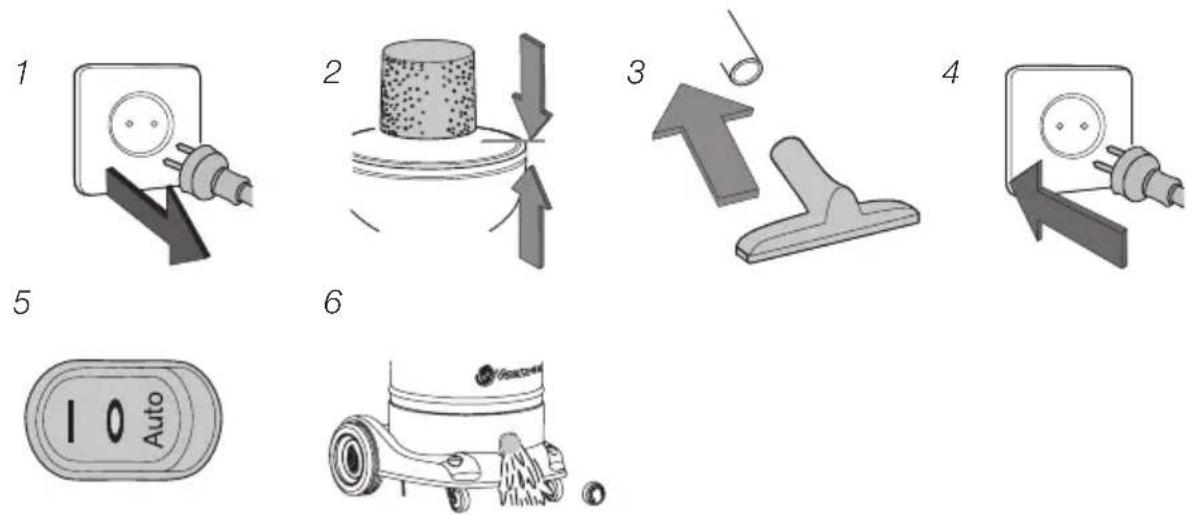

5.2 Våtsuging

Advarsel: Maskinen må ikke brukes til å suge opp giftige eller brannfarlige stoffer/væsker.

Obs! Bruk IKKE støvfilteret/støvpose ved våtsuging.

1. Advarsel! Kontroller alltid at støpselet er trukket ut før ev. service og justeringer.
2. Monter skumplastfilteret før oppsugingen av væsker. Tre det forsiktig over filterkurven og påse at det dekker helt.
3. Monter ønsket munnstykke/tilbehør på slangen.
4. Sett støpselet i strømuttaket.
5. Start med strømbryteren.
6. Husk å tømme beholderen när den er full.

Husk på følgende ved våtsuging!

• Bruk kun skumplastfilteret ved våtsuging.
• Påse at skumplastfilteret er rent og tørt, og fest det på filterkurven før du starter våtsugingen.
• Sikkerhetsflottøren stopper sugefunksjonen når vannet kommer over ett visst nivå i beholderen. Turtallet til motorens øker i det sugefunksjonen stoppes. Skru da av motoren med strømbryteren og tøm beholderen.
• Tøm ut beholderen før den blir helt full og rengjør den etter tømming.
• Rengjør skumplastfilteret ved behov. Ta ut filteret og vask det for hånd i vann med mildt oppvaskmiddel i. Filteret skal deretter lufttørkes.
• Trykk ikke hele munnstykket ned i væsken som skal suges opp, men pass på at det også suger opp litt luft.
• Husk å montere filteret før neste gang maskinen skal brukes. IKKE bruk tørr- og våtsugeren uten filter!

6. Strømbryter

Strømbryteren (3) har tre innstillinger:

• I Start
  • 0 Avstengt
• Auto Maskinuttak - Automatisk start og stopp av tørr- og våtsugeren när en maskin som er koblet til maskinuttaket brukes.

7. Maskinuttak

Produktet har et maskinuttak, som er beregnet til å styre automatisk start og stopp av tørr- og våtsugeren.

• Støpselet fra sirkelsagen (eller den maskinen du skal bruke) kobles til maskinuttaket. Deretter kobles sugeslangen mellom tørr- og våtsugeren og sponstussen på maskinen du skal bruke. Still strømbryteren i posisjon Auto.
• Tørr- og våtsugeren til- og fraslag vil styres automatisk av den tilkoblede maskinen. Tilslag av tørr- og våtsugeren skjer straks etter at den tilkoblede maskinen er startet, og skrus av ca. 5 sekunder etter at den tilkoblede maskinen er skrudd av.

Obs! Maskinuttaket må ikke belastes med mer enn 2380 W.

8. Service og vedlikehold

1. Advarsel! Kontroller at støpsel er trukket ut av strømuttaket før service, justering og vedlikehold.
2. Fjern sugeslangen.
3. Åpne låsen og ta av motor-/overdelen fra beholderen.
4. Rengjør beholderen og slangen. Påse at alle delene er tørre før maskinen stues bort etter bruk.

Skift ut eller rengjør filter ved behov! Kontroller at slange, koblinger, strømkabel etc. er uskadet. La en fagperson skifte strømledningen hvis den er skadet.

8.1 Montering og rengjøring av filter

Montering

1. Advarsel! Kontroller alltid at støpselet er trukket ut før ev. service og justeringer. Ta av motor-/overdelen og plasser den opp-ned.
2. Monter filteret på filterkurven*. Vær forsiktig så ledningen ikke skades.
3. Pass på at det dekker hele filterkurven.
4. Fest filterlokket ved å dreie låserattet på filterlokket til låst posisjon.
5. Tre på forfilteret og trekk til låsen.
6. Monter støvposen for å få ekstra effektiv filtrering. Sett motor-/overdel på beholderen og lås det fast.

*Obs! Filteret passer best hvis den siden som har en høy kant på innsiden plasseres mot motor/overdelen.

Rengjøring av filter

1. Ta forsiktig av filteret (G).
2. Børst av eller rist filteret. Vask det deretter for hånd med vann og et mildt vaskemiddel og skyll med rent vann. La det lufttørke i ca. 24 timer. Sett filteret tilbake når det er helt tørt.

8.2 Montering og rengjøring av skumplastfilter

Montering

1. Advarsel! Kontroller alltid at støpselet er trukket ut før ev. service og justeringer. Ta av motor-/overdelen og plasser den opp-ned. Ta av filteret på filterkurven. Vær forsiktig så ledningen ikke skades.

2. Tre skumplastfilteret forsiktig på filterkurven.

3. Pass på at det dekker hele filterkurven.

Rengjøring av skumplastfilter

1. Ta forsiktig av skumplastfilteret.

2. Vask filteret for hånd med mildt såpevann og skyll med rent vann. La det lufttørke og sett det på plass igjen.

8.3 Rengjøring av HEPA-filter

1. Pass på at støpselet er trukket ut.
2. Trykk sperren i lokket som har gitter opp mot opphengskroken (5).
3. Fjern lokket over HEPA-filtret.
4. Trekk filteret ut.

5. Rengjør HEPA-filteret ved å følge enten alternativ A eller B. Hvis HEPA-filteret ikke kan rengjøres må det skiftes ut.

6. A. Blås forsiktig ut av HEPA-filteret med trykkluft, fra utsiden og innover. Man kan også eventuelt bruke en myk børste.

7. B. Vask filteret for hånd med mildt såpevann og skyll med rent vann. La det lufttørke og sett det på plass på maskinen igjen.

8. Sett HEPA-filteret og lokket på plass igjen.

9. Fest oversiden på lokket først.
10. Trykk så fast resten og fest med sperren.

9. Feilsøking

Problem Årsak Tiltak
Motoren starter ikke. Ingen strøm i uttaket. Kontroller.
Det kommer støv ut ved motoren.	Støvposen mangler eller den som er der er skadet.	Bytt ut/sett i en støvpose/filter.
Dårlig sugeeffekt og høyt turtall eller vibrasjoner.	Støvpose/filter er fullt. Skift støvpose/filter.
	Munnstykke, slange eller kobling er tett.	Kontroller om noe har blokkert luftveien.
	Oppsamleren er full. Tøm beholderen.

10. Stell og vedlikehold

Trekk alltid ut støpselet før rengjøring.

Rengjør produktet med en myk, lett fuktet klut. Bruk et mildt rengjøringsmiddel ved behov.

Unngå å bruke løsemidler og slipende rengjøringsmidler. Det kan skade produktet.

Slange ∅ 35 mm, lengde 2,5 m

Strømledning, lengde 5 m
