Produkttype	Ryddesag
Motortype	Luftkjølt todelt
Sylindervolum	42,7 cm³
Uteffekt	1,2 kW
Tomgangshastighet	3000 ± 300 omdr/min
Maks hastighet (ryddeblad)	7800 omdr/min
Maks hastighet (trimmerhode)	7300 omdr/min
Drivstofftankkapasitet	1100 cm³
Blandingsforhold	40:1 (bensin:2-taktsolje)
Tennplugg	L8RTC
Ryddebladdiameter	255 x 1,4 mm
Trimmerarbeidsbredde	450 mm
Tråddiameter for trimmer	2,8 mm
Vekt	8 kg
Lydtrykknivå	96 dB(A), K=3 dB
Garantert lydeffektnivå	117 dB(A), K=3 dB
Maks vibrasjonsnivå	6,6 m/s², K=1,5 m/s²
Akseldiameter	26 mm
Sele	Inkludert, justerbar stropp
Beskyttelsesdeksel	Montert med 4 skruer
Vedlikeholdsintervall (luftfilter)	Hver 12. arbeidstime
Vedlikeholdsintervall (tennplugg)	Hver 24. arbeidstime eller 100 timer
Transport	Tøm drivstofftank, sikre maskinen, la motoren avkjøle seg

Ofte stilte spørsmål - 000-841 Meec Tools

Hvordan starter jeg ryddesagen?

Sørg for at strømbryteren er PÅ, trykk inn gasskontrollene B og A, lås halvt nede. Flytt choken til AV for kaldstart, trykk på primerpæren 10 ganger. Trekk starthåndtaket sakte til det tar, trekk deretter raskt. Etter start, flytt choke til PÅ.
Merk: For varmstart er choke ikke nødvendig.

Hva er riktig drivstoffblanding?

Bruk et forhold på 40:1 av blyfri bensin til høykvalitets 2-taktsolje for luftkjølte motorer. Bruk aldri 4-taktsolje eller vannkjølt 2-taktsolje. Bland i en beholder og rist før påfylling.
Advarsel: Drivstoff er svært brannfarlig – håndter utendørs og la motoren avkjøles før etterfylling.

Hvordan bytte trimmerlinje?

Se Fig. 18 i håndboken. Fjern line spolen, erstatt med ny line med diameter 2,8 mm. Vikl line jevnt og sett på igjen. Sørg for at trimmerhodet er riktig låst ved å dreie mot klokken. Bruk kun produsentanbefalt tilbehør.

Hvorfor starter ikke motoren?

Mulige årsaker: gammelt eller tomt drivstoff, feil startprosedyre, skitten tennplugg, tett luftfilter. Sjekk drivstoff, rengjør tennplugg (gap 0,5 mm), rengjør luftfilter. Hvis det vedvarer, kontakt servicesenter.
Sørg for at tennpluggledningen er tilkoblet og choke er riktig innstilt.

Hvordan montere ryddebladet?

Fjern mutter og ytre flens. Plasser bladet med rotasjonsretningspil (matching av maskin). Monter ytre flens, hette og mutter. Lås flensen med en skrutrekker, stram mutteren mot klokken.
Advarsel: Bruk alltid hansker og slå av motoren med tennpluggen fjernet når du bytter blad.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk vernebriller, hørselsvern, kraftige hansker, vernesko, lange bukser og en vernehjelm. For ryddesag, bruk også leggbeskyttere. Hold hår bundet tilbake og unngå løse klær. Hold tilskuere minst 15 m unna.

Hvordan transportere ryddesagen?

La motoren avkjøles helt. Tøm drivstofftanken for å forhindre lekkasje. Sikre maskinen slik at den ikke kan forskyve seg under transport. Sørg for at bladbeskytter er montert.
Merk: Transporter aldri med drivstoff i tanken.

Hvordan rengjøre luftfilteret?

Fjern skruen på luftfilterdekselet, ta ut filterenheten. Vask med mildt rengjøringsmiddel og vann. Ikke bruk bensin eller løsemidler. La det lufttørke helt. Sett sammen igjen. Rengjør hver 12. arbeidstime; bytt hver 36. time.
Viktig: Kjør aldri motoren uten luftfilter.

Hva betyr vibrasjonsnivået?

Oppgitt vibrasjon er 6,6 m/s². Faktisk vibrasjon avhenger av bruk. For å redusere risikoen for hvite fingre, ta pauser, hold hendene varme og vedlikehold maskinen. Hvis nummenhet oppstår, stopp og søk legehjelp. Bruk vibrasjonsdempende håndtak om nødvendig.

Hvordan oppbevare ryddesagen?

Rengjør maskinen etter bruk. Tøm drivstofftanken (kjør motoren til den stopper). Oppbevar på tørt sted med bladbeskytter montert. For langtidslagring, fjern tennpluggen og tilfør noen dråper olje i sylinderen. Trekk starthåndtaket for å fordele olje. Sett inn tennpluggen igjen.
Merk: Oppbevar drivstoffblanding i lufttett beholder i maks 1 måned.

BRUKSANVISNING 000-841 Meec Tools

Bruksanvisning (Oversettelse av original bruksanvisning) Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk.

PL WYKASZARKA

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Med forbehold om endringer.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

2017-01-23

© Jula AB

1

Montering av slyklinga

Skärpning av trådkniv

• Kontroller at skjæreverktøyet ikke roterer när motoren går på tomgang. Hvis verktøyet roterer på tomgang, avbryt arbeidet og kontakt forhandleren.
• Les alle anvisninger og sikkerhetsanvisninger før du tar i bruk verktøyet. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, kan det føre til el-ulykker, brann og/eller alvorlig personskade.
• Ikke la personer som er ukjent med apparatet, eller som ikke har lest disse anvisningene, bruke det.
• Start aldri motoren eller la den gå i et lukket eller dårlig ventilert rom – innånding av motoravgass er helsefarlig og kan medføre både bevisstløshet og livsfare.
• Kontroller at arbeidsområdet er fritt for mennesker, dyr og andre hindringer. Ta bort gjenstander som kan henge seg fast i eller slynges ut av redskapet.
• Bruk vernebriller.
• Bruk kraftige, ettersittende bukser samt vernesko og vernehansker. Ikke bruk løstsittende klær eller shorts, og ikke arbeid barfot. Ikke bruk smykker.
• Hold alltid redskapet på din høyre side.
• Bruk hårbeskyttelse hvis du har langt hår for å hindre at håret henger seg opp i bevegelige deler.
• Hold mennesker og dyr på minst 15 meters avstand när du arbeider.
• Redskapet skal ikke brukes hvis du er trøtt, syk eller påvirket av narkotika, legemidler eller alkohol.
• Bruk kun maskinen i dagslys eller god kunstig belysning.
• Ha alltid godt fotfeste og god balanse. Strekk deg ikke for langt – det kan føre til

at du mister balansen eller kommer i kontakt med redskapets varme overflater.

• Hold hender og andre kroppsdeler unna redskapets bevegelige deler.
• For å minske risikoen for å komme i kontakt med varme overflater må du aldri arbeide med motorens overkant over hoftehøyde.
• Berør ikke avgassystemet eller sylinderen mens du bruker redskapet – fare for brannskade.
• Slå av motoren og trekk ut tennkabelen før det utføres justerings- eller reparasjonsarbeid, med unntak av forgasserinnstilling.
• Apparatet skal ikke brukes uten selen som følger med.
• Før hver gang redskapet brukes, må du kontrollere det for løse festeelementer og deler, drivstofflekkasje, skader osv. Skadede deler må byttes ut før redskapet brukes.
• Trimmerhodet/ryddesagbladet roterer under forgassinnstilling og ved start av motoren.
• Langvarig utsettelse for vibrasjoner kan forårsake dovning av hender og armer, eller i verste fall nevrovaskulære skader, såkalte hvite fingre (Raynauds syndrom) eller karpaltunnelsyndrom. Risikoen for å utvikle slike problemer påvirkes også av arvelige anlegg, utsettelse for kulde og fuktighet, kosthold, røyking og arbeidsvaner. Sammenhengen mellom utsettelse for vibrasjoner og symptomene er ennå ikke helt klarlagt. Nedenfor beskrives noen forholdsregler som brukeren må vite for å minske risikoen for vibrasjonsrelaterte problemer eller skader. Kulde er en kjent risiko for hvite fingre:

- Kle deg varmt i kaldt vær og bruk hansker som holder hender og

håndledd varme.

• Beveg deg ofte for å holde blodsirkulasjonen i gang.

• Ta regelmessige pauser i arbeidet og begrens den totale arbeidstiden per dag.

• Hold redskapene i god stand – skru til løse deler og festeelementer og bytt ut slitte deler.

• Avbryt umiddelbart arbeidet og oppsøk lege hvis du opplever dovning, kløe, stikkende følelse, smerte, blek hud eller nedsatt følelse.
• Håndter og oppbevar drivstoffet i en kanne beregnet til bensin.
• Håndter og fyll på drivstoff kun utendørs og på sikker avstand fra gnister og åpen ild. Tørk opp drivstoffsøl. Flytt deg minst 10 m fra stedet der du har fylt drivstoff før du starter motoren.
• Slå av motoren og la den avkjøle før du fyller på nytt drivstoff eller legger redskapet bort.
• Vær oppmerksom og forsiktig ved forflyttinger for å minimere risikoen for at redskapet faller, vendes opp eller ned osv. og lekker drivstoff, forårsaker personskader eller at du selv skades.
• Før transport med bil eller annet kjøretøy, la motoren avkjøles, tøm drivstofftanken og sikre redskapet mot å gli eller falle osv.
• Hvis et fremmedlegeme henger seg opp i trimmerhodet eller ryddesagbladet, slå straks av motoren, vent til alle bevegelige deler har stanset helt, trekk ut tennkabelen fra tennpluggen og fjern fremmedlegemet eller den blokkerte gjenstanden.
• Før arbeidet startes opp igjen, må redskapet, inkludert deksler og trimmerhodet/ryddesagbladet, undersøkes for skader. Hvis det finnes synlige skader, må redskapet tas med til forhandleren for reparasjon med originaldeler eller av

produsentens anbefalte deler før det brukes igjen.

- Hvis det ikke finnes synlige skader, skal redskapet prøvekjøres forsiktig. Hvis det forekommer vibrasjoner eller unormal lyd ved prøvekjøring, skal redskapet straks slås av og tas med til forhandleren for reparasjon med originaldeler eller av produsentens anbefalte deler før det brukes igjen.

Andre farer

• Redskapet brukes med roterende skjæreverktøy.
  Det medfører risiko for ukontrollert kast og slynging både av avkuttet material og fremmedlegemer (steiner osv.) – risiko for personskader.
• Til tross for beskyttelsesanordninger og bruk av personlig verneutstyr, finnes det risiko for skjæreskader som følge av kontakt med sagbladets eller trimmertrådens ubeskyttede deler.

• ADVARSEL! Vibrasjon ved faktisk bruk kan avvike fra de deklarerte verdiene, avhengig av hvordan redskapet brukes. Følgende faktorer påvirker vibrasjonsnivået:

• Feil bruk.
  – Bearbeiding av uegnede materialer.

• Manglende vedlikehold.
  – Uegnet tilbehør.
  – Håndtakets montering.

- Avbryt umiddelbart arbeidet og oppsøk lege hvis du opplever dovning, kløe, stikkende følelse, smerte, blek hud eller nedsatt følelse.

- Det er brukerens ansvar å vurdere eventuell risiko. Gjør en vurdering av belastningen avhengig av arbeidets art og bruk av redskapet, og planlegg nødvendige pauser. På denne måten kan belastningen under arbeidstiden reduseres betydelig. Minimer

risikoen du utsettes for på grunn av vibrasjoner. Vedlikehold redskapet i henhold til disse anvisningene.

• Hvis redskapet brukes ofte og/eller under lange arbeidsøkter, bør du utstyre den med vibrasjonsdempende håndtak.
• Ikke bruk redskapet när omgivelsestemperaturen er under 10 °C. Lag en arbeidsplan som bidrar til å begrensevibrasjonsbelastningen.

Særskilte sikkerhetsanvisninger ved bruk av trimmerhodet

• Trimmerhodet må byttes ut hvis det får sprekker eller blir skadet på andre måter. Kontroller nøye at det nye trimmerhodet er montert korrekt. Et feilmontert eller dårlig tilskrudd trimmerhode kan forårsake alvorlige personskader.
• Kontroller at alle deksler, håndtaksbuer og håndtak er korrekt og stabilt montert.
• Bruk kun trimmertråd og tilbehør som anbefales av produsenten.
• Bruk av tilbehør som ikke anbefales av produsenten, kan medføre alvorlige personskader.
• Bruk aldri redskapet uten at dekslene er montert og i god stand.
• Ved all bruk skal redskapet holdes med et stødig grep med begge hendene. Hold trimmerhodet under hoftehøyde. Arbeid aldri med trimmerhodet høyere enn 75 cm over bakken.

Særskilte sikkerhetsanvisninger ved bruk med ryddesagbladet

• Når motoren er slått av, stopp det roterende ryddesagbladet ved å holde den i kraftig ugress eller mot tunge, våte kvister.

• Bruk aldri ryddesagen uten at dekslene er korrekt montert og i god stand.

• Bruk kraftige hansker når du bruker redskaper som ryddesager og når du monterer eller demonterer ryddesagbladet.

• Ved montering og demontering av ryddesagbladet, og ved fjerning av fremmedlegemer som har hengt seg opp i eller blokkert ryddesagbladet, skal motoren alltid være slått av og tennkabelen trukket ut av tennpluggen.
• Ikke kom i kontakt med ryddesagbladet mens det roterer.
• Ryddesagbladet fortsetter å rotere etter at motoren er slått av eller gassreguleringen slippes opp. Bli stående i normal arbeidsposisjon med et fast grep om håndtaket inntil ryddesagbladet har stanset helt.
• Kontroller før hver bruk at ryddesagbladet er fri for skader og er korrekt og stabilt montert. Hvis ryddesagbladet er skadet, må det byttes ut. Et skadet eller feilmontert ryddesagblad kan forårsake alvorlige personskader.
• Bruk kun ryddesagblader som anbefales av produsenten og er beregnet til ryddesager. Ikke-anbefalte ryddesagblader kan forårsake alvorlige personskader.
• Når redskapet brukes som ryddesag med ryddesagbladet, er det kun beregnet til kraftig ugress, grovt og vått gress samt busker med diameter opptil 13 mm. Bruk aldri redskapet til noe annet formål.
• Vær ekstra forsiktig når du bruker redskapet med ryddesagbladet montert. Hvis det roterende ryddesagbladet treffer en gjenstand det verken kan skjære gjennom eller slynge utover, hindres bladrotasjonen plutselig og sagbladet og hele ryddesagen gjør derfor et kraftig kast bort fra gjenstanden. Slike kast kan inntreffe helt plutselig og uten forvarsel når sagbladet støter på et hinder eller kjører seg fast, og de kan være så kraftige at du mister kontrollen over ryddesagen. Risikoen for

kast er spesielt stor ved arbeid i materialer som er vanskelige å få oversikt over. Arbeidet går lettere og er sikrere hvis du arbeider fra venstre til høyre. Eventuelle kast som følge av at sagbladet treffer et hinder, kan da bli noe mykere.

• Prøv aldri å kappe materialer som er tykkere enn ca. 13 mm.
• Bruk alltid bærereimen når du bruker redskapet som ryddesag, og still den inn slik at den sitter stødig og behagelig. Hold redskapet med begge hendene i et fast grep når du bruker det. Hold hender og andre kroppsdeler unna ryddesagbladet og hold alltid sagbladet under hoftehøyde.
• Arbeid aldri med ryddesagbladet høyere enn 75 cm over bakken.
• Hvis redskapet er utstyrt med sentrifugalkobling, må du kontrollere at ryddesagbladet slutter å rotere när motoren går på tomgang.
• ADVARSEL! Vær oppmerksom på risikoen for kast när du bruker redskapet som ryddesag.
• Vær oppmerksom på brannrisikoen og sørg for god luftsirkulasjon – under arbeidet må motoren holdes minst 1 meter fra annet utstyr, bygningsdeler og installasjoner. Ikke sett antennelig gjenstander nær motoren.
• Hold uvedkommende, spesielt barn, og dyr på avstand fra arbeidsområdet.
• Forsikre deg om at du i risiko- eller nødssituasjoner raskt kan stoppe motoren og at du forstår og behersker redskapets betjening og manøvrering.

Drivstoff

• Bensin er lett antennelig og under visse forhold eksplosiv.
• Händter og fyll på drivstoff kun utendørs eller på et godt ventilert sted, med motoren slått av, og på sikker avstand fra gnister og

åpen ild. Oppbevar aldri drivstoff der det kan forekomme åpen ild, f.eks. røyking eller gnister.

• Overfyll ikke drivstofftanken. Kontroller etter avsluttet drivstoffpåfylling at tanklokket er korrekt montert.
- Unngå drivstoffsøl. Søl fra drivstoff og damp fra drivstoffsøl kan lett antennes. Tørk derfor nøye opp alt eventuelt drivstoffsøl før du starter motoren.

• Motorens avgasser er svært varme og avgassystemet forblir varmt etter at motoren er slått av. La derfor alltid motoren og avgassystemet avkjøles før du legger bort redskapet innendørs for å redusere risikoen for brann eller brannskader.
• Ta regelmessige pauser i løpet av arbeidet. Ha alltid godt fotfeste og god balanse.
• Bruk godkjente vernesko med sklisikker såle og god passform, ettersittende klær, vernebriller, hørselsvern, hjelm og vibrasjonsdempende hansker.
• Når du arbeider med redskapet, må ingen annen befinne seg i faresonen, altså nærmere deg enn 15 meter. Bruk vernebriller, hørselsvern, hjelm, vernesko, benbeskyttelse og hvis det også kreves, kroppssbeskyttelse. Personer som befinner seg i området umiddelbart utenfor faresonen, må bruke vernebriller og egnet beskyttelse mot gjenstander som slynges ut. Risikoen avtar med økende avstand fra ryddesagen.
• Trimmerhodet/sagbladet fortsetter å rotere i flere sekunder etter at motoren er slått av. Hold sikker avstand til alle bevegelige deler har stoppet helt opp.

MERK!

- Ved alt arbeid med trimmer eller

ryddesag, finnes det risiko for at småstein, metallbiter, diverse små gjenstander og avkuttet material slynges ut.

- Gjør deg godt kjent med redskapets betjening og håndtering. Kontroller at du raskt kan slå av motoren. Kontroller at du raskt kan åpne og frigjøre deg fra bærereimen.

- Ikke la personer som er ukjent med apparatet, eller som ikke har lest disse anvisningene, bruke det. Barn skal holdes under oppsyn, slik at de ikke leker med redskapet. Ved all bruk av redskapet, må det brukes vernesko, benbeskyttelse, vernebriller, ansiktsbeskyttelse og hørselsvern. Stol ikke kun på redskapets deksel som tilstrekkelig vern mot gjenstander som slynges ut direkte fra sagbladet eller spretter mot vegger eller lignende. Hold uvedkommende, spesielt barn, og dyr på avstand fra arbeidsområdet. Når du arbeider med redskapet, er du midt i en faresone med en radius på 15 meter. I denne faresonen må ingen andre befinne seg. Personer som befinner seg i risikoområdet umiddelbart utenfor faresonen, må bruke vernebriller og egnet beskyttelse mot gjenstander som slynges ut. Hvis du må bruke redskapet på steder der personer uten verneutstyr oppholder seg, må du arbeide med senket gasspådrag for å minske risikoen for at utslyngede gjenstander forårsaker personskader.

- Kontroller tenningsstrømbryteren før hver bruk – la motoren gå på tomgang, legg strømbryteren i stoppstilling og kontroller at motoren stopper. Ikke bruk apparatet hvis motoren ikke stopper. Kontroller regelmessig at sagbladet eller trimmerhodet stopper när motoren går på tomgang.

- Ved arbeid på glatt underlag skal det brukes vernesko med sklisikker såle i

tillegg til vernebriller, ansiktsbeskyttelse, hørselsvern og hjelm. Ikke bruk smykker, løstsittende klær, slips eller skjerf eller lignende hengende plagg som kan henge seg opp i og dras inn i redskapet. Ikke bruk åpne sko eller sandaler, og ikke arbeid barfot eller barbeint. Under visse forhold kreves heldekkende hjelm med heldekkende ansiktsbeskyttelse. Vær oppmerksom på risikoen for kast.

Symboler

	ADVARSEL!
	Les bruksanvisningen.
	Bruk hørselvern.
	Bruk vernebriller.
	Brukbeskyttelseshansker.
	Bruk vernestøvler.
	Bruk hjelm.
	Hold minst 15 meters sikkerhetsavstand.
	Drivstoffet er svært brannfarlig.

		Trykk 10 ganger på primeren før start.
		Fare for at gjenstanderslynges ut.
		Maks. turtall trimmerspole 5 900/min.
		Maks. turtall ryddesagblad 7 200/min.
		Varme overflater! Fare for kroppsskade.
		Lydeffektnivå.
		Godkjent i henhold til gjeldende direktiv.
		Produktet skal gjenvinnes når det kasseres.

TEKNISKE DATA

Motortype Luftkjølt, totakt

Sylindervolum 42,7 cm ^3

Effekt 1,2 kW

Tomgangsturtall 3 000 ± 300/min

Tennplugg L8RTC

Drivstofftankens volum 1100 cm³

Maks. turtall Ryddesag: 7 800/min

Trimmer: 7 300/min

Akseldiameter ∅ 26 mm

Ryddesagblad ∅ 255 x 1,4 mm

Arbeidsbredde, trimmerspole 450 mm

Lydtrykknivå, LpA 96 dB(A), K = 3 dB

Målt lydeffektnivå, LwA

114 dB(A), K = 3 dB

Garantert lydeffektnivå, LwA

117 dB(A), K=3 dB

Maks. vibrasjonsnivå 6,6 m/s², K=1,5 m/s²

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering

under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

BESKRIVELSE

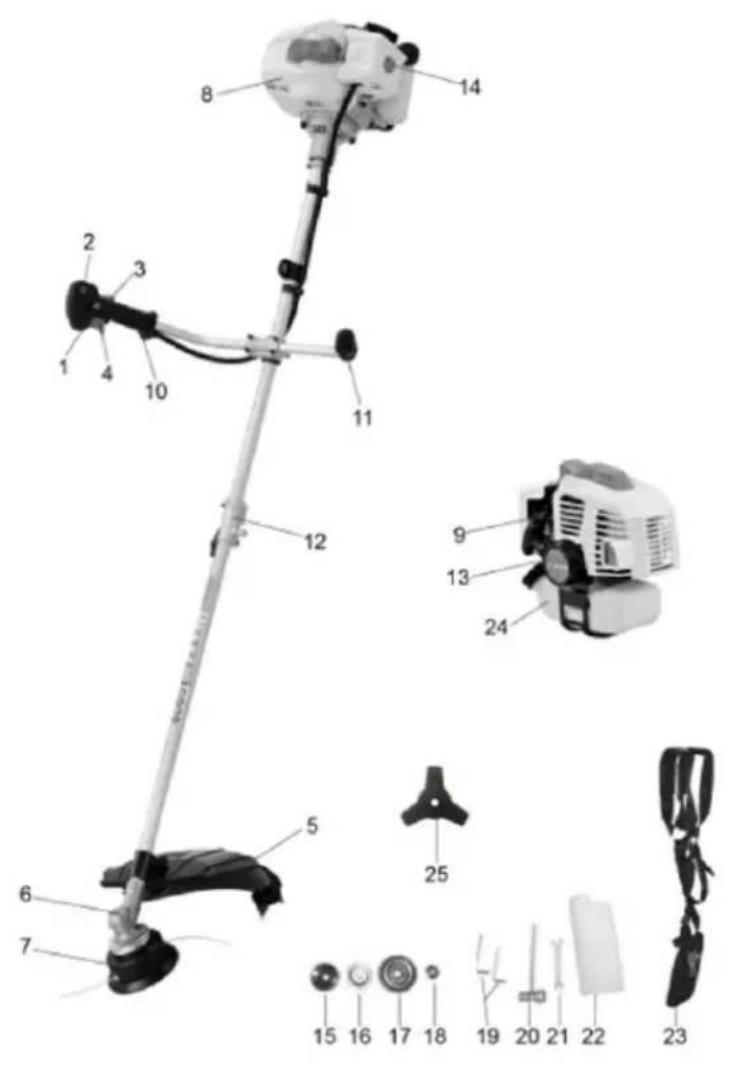

BILDE 1

1. Sikkerhetssperre

2. Strømbryter

3. Gassregulering B

4. Gassregulering A

5. Beskyttelsesdeksel

6. Girkasse

7. Trimmerhode

8. Motor

9. Choke

10. Håndtak, høyre

11. Håndtak, venstre

12. Rørkobling

13. Luftfilterdeksel

14. Skrue til luftfilterdekselet

15. Flens

16. Klemme

17. Deksel

18. Mutter M8

19. Sekskantnøkkel

20. Pipenøkkel

21. Skrunøkkel

22. Drivstoffblandingsbeholder

23. Rem

24. Drivstofftank

25. Ryddesagblad

26. Bladbeskyttelse

MONTERING

Montering av rigg

1. Trekk ut splinten (1) og trykk riggens nedre del (2) så langt inn av splinten (1) klikker på plass i hullet (3) i riggen. Du kan også vri riggens nedre del (2) litt frem og tilbake for å gjøre det lettere. Kontroller at splinten (1) har gått helt inn i hullet.

2. Trekk til knappene (4) godt.

BILDE 2

Montering av håndtak

1. Plasser det venstre håndtaket (5) og det høyre håndtaket (6) i festet i ønsket posisjon på skaftet. Plasser låsestykket (7) og de fire skruene (8) over rørene.

BILDE 3

1. Stram skruene slik at låsestykket holde begge deler av håndtaket fast.

BILDE 4

1. Du kan endre håndtakets vinkel ved å løsne skruene som holder låsestykket på plass. Stram skruene igjen etter gjennomført justering.

BILDE 5

Montering av beskyttelsesdeksel

Monter beskyttelsesdekselet på festet med 4 skruer (3). Stram skruene skikkelig med en skrutrekker.

BILDE 6

Montering av trimmerhode

1. Innrett de to hullene i flensen og dekselet mot hverandre.

2. Lås flensen med et skrujern eller lignende, og løsne mutteren ved å skru den medurs med pipenøkkelen.

BILDE 7

BILDE 8

BILDE 9

1. Når mutteren er løsne, skrur du løs det innvendige dekselet. Lås flensen med en skrutrekker eller lignende. Plasser trimmerhodet på akselen. Vri trimmerhodet mot klokken for å låse det på plass.

2. Demonter trådtrimmerhodet ved å låse flensen med en skrutrekker eller lignende, og vri trådtrimmerhodet medurs for å løsne det.

BILDE 10

Montering av trimmerspole

1. Løsne mutteren og fjern den ytre flensen. Monter sagbladet, den ytre flensen, dekselet og mutteren. Vær nøye med å montere sagbladet med rotasjonsretningen som angis på maskinen.
2. Lås flensen med en skrutrekker og stram mutteren skikkelig mot klokken.
3. Demonter trimmerspolen ved å låse flensen med et skrujern eller lignende, løsne mutteren ved å skru den medurs med pipenøkkelen og ta av sagbladet.

BILDE 11

ADVARSEL!

Kontroller før hver gangs bruk at trimmerhodet/trimmerspolen er riktig montert.

Montering av reim

Monter reimen som vist på bildet og juster den slik at den sitter komfortabelt.

BRUK

Drivstoff

ADVARSEL!

• Fare for personskade.
• Bensin er svært antennelig og kan under visse omstendigheter være eksplosiv.
• Slå av motoren og la den bli avkjølt før du fyller på drivstoff.
• Følg alle sikkerhetsanvisninger for håndtering av drivstoff.
• Fyll alltid på drivstoff før bruk.

MERK!

• Anbefalt blandeforhold er 40:1 – 40 deler bensin til 1 del olje.
• Bland bensin med 2-taktsolje av høy kvalitet som er beregnet for luftkjølte 2-taktsmotorer.

Påfylling

1. Rist beholderen med drivstoffblandingen.
2. Plasser ryddesagen på et plant, stabilt underlag med drivstofftanklokket vendt oppover.
3. Rengjør tanklokket og området rundt åpningen for å unngå at forurensninger kommer inn i tanken.
4. Åpne tanklokket forsiktig slik at eventuelt overtrykk utlignes. Bruk trakt, og ikke fyll på for mye.
5. Fyll på drivstoff forsiktig. Unngå søl.
6. Sett tanklokket tilbake på plass og stram godt til.
7. Tørk bort drivstoffsøl, og la drivstoffrester fordampe før du starter motoren.

MERK!

- Bruk aldri olje som er beregnet på 4-taktsmotorer eller for vannkjølte 2-taktsmotorer. Slik olje kan forurense

tennpluggen og eksosutslippet, eller forårsake at motoren låser seg.

• Oljeblandet drivstoff som har stått mer enn en måned kan forurense forgasseren og gjøre at motoren ikke fungerer som den skal. Drivstoff som blir til overs, skal oppbevares mørkt og svalt i en lufttett beholder.
• Slå av motoren før du fyller på drivstoff. Fyll aldri på drivstoff när motoren er i gang eller varm. Brannfare!

Start ryddesagen.

1. Sett strømbryteren på gasshåndtaket i posisjon ON, trykk inn gassregulering B, gassregulering A og sikkerhetssperren slik at gassregulering A låses i halvveis inntrykket posisjon.
2. Sett chokereguleringen i posisjon OFF.

BILDE 12

1. Trykk minst 10 ganger på primerpumpen før du starter apparatet for første gang.

BILDE 13

1. Når du skal starte motoren, drar du forsiktig i startsnoren til du kjenner motstand (10–15 cm), og deretter drar du startsnoren helt ut et par ganger for å dra motoren rundt og fordele oljen.
2. Før chokereguleringen i posisjon ON.
3. Trekk i startsnoren til motoren starter.
4. Trykk inn gassregulering A og B. Når motoren går på tomgang, brukes gassregulering A for å styre motorturtallet.
5. Ved bruk av trimmerhodet må først fremmatingsmekanismen støttes mot bakken for å mate ut tråd.
6. Stopp trimmerhodets rotasjon ved å slippe gassregulering A og B.

7. Slå av motoren ved å trykke på strømbryteren.

8. Hvis motoren er varm, kan chokereguleringen være i posisjon ON ved start.

ADVARSEL!

Ikke bruk ryddesagen til å rengjøre med trimmerhodet skrått. Steiner og andre gjenstander kan slynges opptil 15 meter og forårsake alvorlige personskader og/eller materielle skader.

VEDLIKEHOLD

MERK!

Slå av motoren, løsne tennkabelen fra tennpluggen og vent til motoren er avkjølt før rengjøring og/eller vedlikehold.

• Riktig stell og regelmessig rengjøring er en forutsetning for at maskinen skal fungere tilfredsstillende.
• Ikke spyl vann på ryddesagen. Inntrengning av vann kan skade motoren og elektriske deler.
• Rengjør ryddesagen med en tørr klut, børste eller lignende.

Tømming av drivstofftank

1. Plasser en egnet beholder under drivstofftanken.
2. Fjerntanklokket.
3. La drivstoffet renne ut i oppsamlingsbeholderen.
4. Sett tanklokket tilbake på plass og stram godt til.

Motor og lyddemper

For å unngå brannfare skal du rengjøre motorens kjøleflenser med trykkluft og fjerne spon, løv og annen smuss fra området rundt lyddemperen.

Startmekanisme

Hold ryddesagens ventilasjonsåpninger rene for å unngå overoppheting. Hvis startsnoren er slitt eller skadd, kontakter du forhandleren for å kjøpe en ny.

Skrueforbindelser

Kontroller regelmessig at alle skrueforbindelser er riktig strammet og at håndtaket sitter godt.

Tennplugg

• Sett tennpluggen tilbake på plass og stram med den medfølgende skrunøkkelen.
• Bytt ut tennstiften med en ny av samme type dersom elektrodene er brente, samt ved 100 driftstimers intervall.

Luftfilter

MERK!

Rengjør luftfilteret med 12 driftstimers intervall for å sikre korrekt og trygg funksjon. Motoren kan ta skade dersom den kjører uten at et fungerende filter er installert.

1. Løsne skruen og fjern filterdekselet og filterelementet.

BILDE 15

1. Vask filterelementet med vann og et mildt rengjøringsmiddel. Ikke bruk bensin eller løsemidler.
2. La filteret lufttørke.
3. Sett filterelementet og filterdekselet på plass igjen, og stram skruen.

MERK!

Ikke start motoren uten luftfilter.

Girkasse

Løsne skruen, påfør litiumbasert fett og vri akselen for hånd til fett trenger ut. Sett skruene tilbake på plass.

BILDE 16

Sliping av trådkniv

1. Ta trådkniven (A) løs fra beskyttelsesdekselet (B) ved å løsne skruene (C).
2. Sett trådkniven i en skrustikke og slip den med en flat fil. Vær nøye med å beholde eggens vinkel.
3. Monter trådkniven på beskyttelsesdekselet.

BILDE 17

Bytte trimmertråd

BILDE 18

Kontakt et serviceverksted

La et autorisert serviceverksted kontrollere ryddesagen dersom noe av det undernevnte inntreffer:

– Dersom sagbladet slår borti en gjenstand.
– Hvis motoren plutselig stopper.
- Hvis trimmerhodet er skadet.
- Hvis girkassen er skadet.

OPPBEVARING

- Rengjør ryddesagen etter hver gangs bruk og kontroller at den er i god stand, og at ingen deler mangler eller er skadde.

• Skift ut eller reparer eventuelle skadde deler. Oppbevar ryddesagen tørt med sagbladet montert.
• Når sesongen er slutt, skal trådspolen rengjøres og ved behov byttes ut.

Vedlikeholdsskjema

	Hver 12. driftstime Hver	24. driftstime Hver 36. driftstime
Luftfilter Rengjør Rengjør Skift
Tennplugg Kontroller Rengjør Skift

FEILS∅KING

MERK!

Slå av ryddesagen og vent til alle bevegelige deler har stanset helt før du feilsøker.

Kontakt et autorisert serviceverksted dersom problemet ikke kan løses ved hjelp av feilsøkingsskjemaet.

Problem Sannsynlig årsak Tiltak
Motoren starter ikke, eller starter, men stanser raskt.	Trimmerhodet er feil montert.	Kontroller at trimmerhodet er korrekt montert.
	Det er tomt for drivstoff, eller drivstoffet er gammelt.	Pass på at drivstoffet i tanken er ferskt.
	Feil startprosedyre. Følg startanvisningene.
	Skitten tennplugg/feilelektrodeavstand.	Rengjør/juster tennpluggen.
	Tett luftfilter. Rengjør/skift ut luftfilteret.
	Forgasserfeil.	Kontakt et serviceverksted.
Motoren starter, men er svak.	Feil på trådspolen.	Bytt trådspole.
	Tett luftfilter. Rengjør/skift ut luftfilteret.
	Forgasserfeil.	Kontakt et serviceverksted.
Motoren går ujevnt og er svak ved høyere turtall.	Skitten tennplugg/feilelektrodeavstand.	Rengjør/juster tennpluggen.
	Forgasserfeil.	Kontakt et serviceverksted.
Motoren ryker.	Feil drivstoffblanding.	Kontroller drivstoffblandingen.
	Forgasserfeil.	Kontakt et serviceverksted.
Trimmerhodet roterer når motoren går på tomgang.	Feiljustert forgasser.	Kontakt et serviceverksted.
Ryddesagen vibrerer unormalt.	Skadde eller løse deler.	Kontroller og stram eventuelle løse deler.
Motoren overopphetes.	For lang arbeidsøkt.	Ta pauser regelmessig for å la ryddesagen avkjøles.

ZASADY BEZPIECZEŃSTWA

bekrefter at konstruksjon og produksjon av dette produktet
