000-903 - Ryddesag Meec Tools - Gratis bruksanvisning og manual

Produkttype	Bensindrevet ryddesag
Modell	000-903
Merke	Meec Tools
Motorvolum	30 cc
Ytelse	1.2 kW
Drivstofftype	Bensinblanding (2-takt)
Drivstofftankens kapasitet	0.5 L
Skjærebredde	40 cm
Vekt (uten tilbehør)	5.5 kg
Total lengde	180 cm
Håndtakstype	Bøylehåndtak med vibrasjonsdemping
Skjærehode	Nylontrådhode (halvautomatisk mating)
Ekstra tilbehør	Metallblad for rydding
Starttype	Snorstarter
Sikkerhetsfunksjoner	Kjedebrems, gassperre, vern
Støynivå	96 dB(A) (ved operatørens øre)
Vibrasjonsnivå	3.5 m/s² (fremre håndtak)
Vedlikehold	Rens luftfilter, tennplugg, slip blad
Tilgjengelighet av reservedeler	Filtre, tennplugger, tråder, blader
Reparerbarhet	Brukerutskiftbare deler; servicesenter anbefales

Ofte stilte spørsmål - 000-903 Meec Tools

Hvilken type drivstoff bruker Meec Tools 000-903 ryddesagen?

Denne ryddesagen bruker en 2-takts bensinblanding. Bland blyfri bensin med 2-takts olje i forholdet 50:1.

Hvordan starter jeg motoren for første gang?

Sørg for at kjedebremsen er aktivert, sett choke til lukket, trykk på primerpæren noen ganger, og trekk i startsnoren fast. Når den starter, åpner du choken.

Kan jeg bruke et metallblad i stedet for nylontråden?

Ja, 000-903 er designet for å akseptere både et nylontrådhode og et metallblad for tung rydding. Sørg for å bruke riktig vern og bolt.

Hvor ofte bør jeg rense luftfilteret?

Sjekk luftfilteret hver 10. time bruk. Rens med varmt såpevann, tørk grundig, og olje lett før montering.

Hva skal jeg gjøre hvis skjæretråden ikke mates automatisk?

Bank hodet lett i bakken for å frigjøre mer tråd. Hvis det ikke virker, sjekk om tråden er riktig viklet eller bytt spole.

Hvordan lagrer jeg ryddesagen for vinteren?

Tøm drivstofftanken, kjør motoren tørr, rens enheten, fjern tennpluggen og tilsett en dråpe olje, oppbevar deretter på et tørt sted.

Hvilket sikkerhetsutstyr bør jeg bruke under drift?

Bruk alltid vernebriller, hørselvern, tunge hansker, lange bukser og solide støvler. Bruk en sele for å redusere tretthet.

Hvorfor stopper motoren under belastning?

Mulige årsaker: tett drivstoffilter, skittent luftfilter, eller feil drivstoffblanding. Rens eller bytt deler og sørg for riktig forhold.

Kan jeg bruke denne ryddesagen til å klippe hekker?

Nei, denne er designet for gress- og ryddeklipping på bakken. Å bruke den til hekker kan skade verktøyet og være utrygt.

Hvor finner jeg reservedeler til min 000-903?

Reservedeler fås hos Meec Tools-forhandlere eller på nett. Vanlige deler inkluderer tennplugger, luftfiltre, trådspoler og blader.

BRUKSANVISNING 000-903 Meec Tools

Bruksanvisning (Oversettelse av original bruksanvisning) Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk.

PL WYKASZARKA

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Med forbehold om endringer.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

2017-01-24

© Jula AB

1

• Kontroller at skjæreverktøyet ikke roterer när motoren går på tomgang. Hvis verktøyet roterer på tomgang, avbryt arbeidet og kontakt et autorisert serviceverksted.
• Les alle anvisninger før bruk. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, kan det føre til el-ulykker, brann og/eller alvorlig personskade.
• Ikke la personer som er ukjent med maskinen, eller som ikke har lest disse anvisningene, bruke den.
• Start aldri motoren eller la den gå i et lukket eller dårlig ventilert rom – innånding av motoravgass er helsefarlig og kan medføre både bevisstløshet og livsfare.
• Kontroller at arbeidsområdet er fritt for mennesker, dyr og andre hindringer. Fjern gjenstander som kan henge seg fast i eller slynges ut av maskinen.
• Hold mennesker og dyr på minst 15 meters avstand når du arbeider.
• Bruk vernebriller.
• Bruk kraftige, ettersittende bukser samt vernesko og vernehansker. Ikke bruk løstsittende klær eller shorts, og ikke arbeid barføtt. Ikke bruk smykker når du arbeider med maskinen.
• Hold alltid maskinen på din høyre side.
• Bruk hårbeskyttelse hvis du har langt hår for å hindre at håret henger seg opp i bevegelige deler.
• Maskinen skal ikke brukes hvis du er trøtt, syk eller påvirket av narkotika, legemidler eller alkohol.
• Maskinen skal kun brukes i dagslys eller i

god kunstig belysning.

• Ha alltid godt fotfeste og god balanse. Strekk deg ikke for langt – det kan føre til at du mister balansen eller kommer i kontakt med maskinens varme overflater.
• Hold hender og andre kroppsdeler borte fra maskinens bevegelige deler.
• For å minske risikoen for å komme i kontakt med varme overflater må du aldri arbeide med motorens overkant over hoftehøyde.
• Berør ikke avgassystemet eller sylinderen mens du bruker maskinen – fare for brannskade.
• Slå av motoren og trekk ut tennkabelen før det utføres justerings- eller reparasjonsarbeid, med unntak av forgasserinnstilling.
• Maskinen skal ikke brukes uten selen som følger med.
• Før hver gang maskinen brukes, må du kontrollere den for løse festeelementer og deler, drivstofflekkasje, skader osv. Skadde deler må byttes ut før maskinen brukes.
• Trimmerhodet/ryddesagbladet roterer under forgassinnstilling og ved start av motoren.
• Langvarig utsettelse for vibrasjoner kan forårsake dovning av hender og armer, eller i verste fall nevrovaskulære skader, såkalte hvite fingre (Raynauds syndrom) eller karpaltunnelsyndrom. Risikoen for å utvikle slike problemer påvirkes også av arvelige anlegg, utsettelse for kulde og fuktighet, kosthold, røyking og arbeidsvaner. Sammenhengen mellom utsettelse for vibrasjoner og symptomene er ennå ikke helt klarlagt. Nedenfor beskrives noen forholdsregler som

brukeren må vite for å minske risikoen for vibrasjonsrelaterte problemer eller skader. Kulde er en kjent risiko for hvite fingre:

- Beveg deg ofte for å holde blodsirkulasjonen i gang.

– Ta regelmessige pauser i arbeidet og begrens den totale arbeidstiden per dag.

- Avbryt umiddelbart arbeidet og oppsøk lege hvis du opplever dovning, kløe, stikkende følelse, smerte, blek hud eller nedsatt følelse.

- Hold maskinen i god stand – skru til løse deler og festeelementer og bytt ut slitte deler.

- Håndter og oppbevar drivstoffet i en kanne beregnet til bensin.

- Händter og fyll på drivstoff kun utendørs og på sikker avstand fra gnister og åpen ild. Tørk opp drivstoffsøl. Flytt deg minst 10 m fra stedet der du har fylt drivstoff før du starter motoren.

- Slå av motoren og la den avkjøle før du fyller på nytt drivstoff eller legger maskinen bort.

- Vær oppmerksom og forsiktig ved forflyttinger for å minimere risikoen for at maskinen faller, vendes opp eller ned osv. og lekker drivstoff, forårsaker personskader eller at du selv skades.

- Før transport med bil eller annet kjøretøy, la motoren avkjøles, tøm drivstofftanken og sikre maskinen mot å gli eller falle osv.

- Hvis et fremmedlegeme henger seg opp i trimmerhodet eller ryddesagbladet, slå straks av motoren, vent til alle bevegelige

deler har stanset helt, trekk ut tennkabelen fra tennpluggen og fjern fremmedlegemet eller den blokkerte gjenstanden.

- Før arbeidet startes opp igjen, må maskinen, inkludert deksler og trimmerhodet/ryddesagbladet, undersøkes for skader. Hvis det finnes synlige skader, må maskinen tas med til et autorisert serviceverksted for reparasjon med originaldeler eller av produsentens anbefalte deler før det brukes igjen.

- Hvis det ikke finnes synlige skader, skal maskinen prøvekjøres forsiktig. Hvis det forekommer vibrasjoner eller unormal lyd ved prøvekjøring, skal maskinen straks slås av og tas med til et autorisert serviceverksted for reparasjon med originaldeler eller av produsentens anbefalte deler før det brukes igjen.

Andre farer

- Maskinen bruker roterende skjæreverktøy. Det medfører risiko for ukontrollert kast og slynging både av avkuttet material og fremmedlegemer (steiner osv.) – risiko for personskader.

- Til tross for beskyttelsesanordninger og bruk av personlig verneutstyr, finnes det risiko for skjæreskader som følge av kontakt med sagbladets eller trimmertrådens ubeskyttede deler.

- Vibrasjon ved faktisk bruk kan avvike fra de deklarerte verdiene, avhengig av hvordan maskinen brukes. Følgende faktorer påvirker vibrasjonsnivået:

- Feil bruk.

— Bearbeiding av uegnede materialer.

- Manglende vedlikehold.

– Uegnet tilbehør.

• Det er brukerens ansvar å vurdere eventuelle risikoer. Gjør en vurdering av belastningen ut fra arbeidets art og bruk av maskinen, og planlegg nødvendige pauser. På denne måten kan belastningen under arbeidstiden reduseres betydelig. Minimer risikoen du utsettes for på grunn av vibrasjoner. Vedlikehold maskinen i henhold til disse anvisningene.
• Hvis maskinen brukes ofte og/eller under lange arbeidsøkter, bør du utstyre den med vibrasjonsdempende håndtak.
• Ikke bruk maskinen när omgivelsestemperaturen er under 10 °C. Lag en arbeidsplan som bidrar til å begrense vibrasjonsbelastningen.

Særskilte sikkerhetsanvisninger ved bruk av trimmerhodet

• Trimmerhodet må byttes ut hvis det får sprekker eller blir skadet på andre måter. Kontroller nøye at det nye trimmerhodet er montert korrekt. Et feilmontert eller dårlig tilskrudd trimmerhode kan forårsake alvorlige personskader.
• Kontroller at alle deksler, håndtaksbuer og håndtak er korrekt og stabilt montert.
• Bruk kun trimmertråd og tilbehør som anbefales av produsenten.
• Bruk av tilbehør som ikke anbefales av produsenten, kan medføre alvorlige personskader.
• Bruk aldri maskinen uten at dekslene er montert og i god stand.
• Ved all bruk skal maskinen holdes med et stødig grep med begge hendene. Hold trimmerhodet under hoftehøyde. Arbeid

aldri med trimmerhodet høyere enn 75 cm over bakken.

Særskilte sikkerhetsanvisninger ved bruk med ryddesagbladet

• Bruk aldri ryddesagen uten at dekslene er korrekt montert og i god stand.
• Bruk kraftige hansker när du bruker maskiner som ryddesager og när du monterer eller demonterer ryddesagbladet.
• Ved montering og demontering av ryddesagbladet, og ved fjerning av fremmedlegemer som har hengt seg opp i eller blokkert ryddesagbladet, skal motoren alltid være slått av og tennkabelen trukket ut av tennpluggen.
• Ikke kom i kontakt med ryddesagbladet mens det roterer.
• Ryddesagbladet fortsetter å rotere etter at motoren er slått av eller gassreguleringen slippes opp. Bli stående i normal arbeidsposisjon med et fast grep om håndtaket inntil ryddesagbladet har stanset helt.
• Kontroller før hver bruk at ryddesagbladet er fri for skader og er korrekt og stabilt montert. Hvis ryddesagbladet er skadet, må det byttes ut. Et skadet eller feilmontert ryddesagblad kan forårsake alvorlige personskader.
• Bruk kun ryddesagblader som anbefales av produsenten og er beregnet til ryddesager. Ikke-anbefalte ryddesagblader kan forårsake alvorlige personskader.
• Når maskinen brukes med ryddesagblad, er den kun beregnet til kraftig ugress, grovt og vått gress samt busker med diameter opptil 13 mm. Bruk aldri

maskinen til noe annet formål.

• Vær ekstra forsiktig når du bruker maskinen med ryddesagbladet montert. Hvis det roterende ryddesagbladet treffer en gjenstand det verken kan skjære gjennom eller slynge utover, hindres bladrotasjonen plutselig og sagbladet og hele ryddesagen gjør derfor et kraftig kast bort fra gjenstanden. Slike kast kan inntreffe helt plutselig og uten forvarsel når sagbladet støter på et hinder eller kjører seg fast, og de kan være så kraftige at du mister kontrollen over ryddesagen. Risikoen for kast er spesielt stor ved arbeid i materialer som er vanskelige å få oversikt over. Arbeidet går lettere og er sikrere hvis du arbeider fra venstre til høyre. Eventuelle kast som følge av at sagbladet treffer et hinder, kan da bli noe mykere.
• Bruk alltid bærereimen når du bruker maskinen som ryddesag, og still den inn slik at den sitter komfortabelt. Hold maskinen med begge hendene i et fast grep når du bruker den.
• Arbeid aldri med ryddesagbladet høyere enn 75 cm over bakken.
• Hvis maskinen er utstyrt med sentrifugalkobling, må du kontrollere at ryddesagbladet slutter å rotere när motoren går på tomgang.
• Vær oppmerksom på risikoen for kast när du bruker maskinen som ryddesag.
• Vær oppmerksom på brannrisikoen og sørg for god luftsirkulasjon – under arbeidet må motoren holdes minst 1 meter fra annet utstyr, bygningsdeler og installasjoner. Ikke sett antennelig gjenstander nær motoren.
• Hold uvedkommende, spesielt barn, og dyr på avstand fra arbeidsområdet.

- Forsikre deg om at du i risiko- eller nødssituasjoner raskt kan stoppe motoren og at du forstår og behersker maskinens betjening og manøvrering.

Drivstoff

• Drivstoffet er lett antennelig og under visse forhold eksplosivt.
• Händter og fyll på drivstoff kun utendørs eller på et godt ventilert sted, med motoren slått av, og på sikker avstand fra gnister og åpen ild. Oppbevar aldri drivstoff der det kan forekomme åpen ild, f.eks. røyking eller gnister.
  • Overfyll ikke drivstofftanken. Kontroller etter avsluttet drivstoffpåfylling at tanklokket er korrekt montert.
• Unngå drivstoffsøl. Søl fra drivstoff og damp fra drivstoffsøl kan lett antennes. Tørk derfor nøye opp alt eventuelt drivstoffsøl før du starter motoren.

• Motorens avgasser er svært varme og avgassystemet forblir varmt etter at motoren er slått av. La derfor alltid motoren og avgassystemet avkjøles før du legger bort maskinen innendørs for å redusere risikoen for brann eller brannskader.
• Ta regelmessige pauser i løpet av arbeidet. Ha alltid godt fotfeste og god balanse.
• Bruk godkjente vernesko med sklisikker såle og god passform, ettersittende klær, vernebriller, hørselsvern, hjelm og vibrasjonsdempende hansker.

• Når du arbeider med maskinen, må ingen annen befinne seg i faresonen, altså nærmere deg enn 15 meter.

• Personer som befinner seg i området umiddelbart utenfor faresonen, må bruke vernebriller og egnet beskyttelse mot gjenstander som slynges ut. Risikoen avtar med økende avstand fra ryddesagen.

• Trimmerhodet/sagbladet fortsetter å rotere i flere sekunder etter at motoren er slått av. Hold sikker avstand til alle bevegelige deler har stoppet helt opp.

MERK!

• Ved alt arbeid med trimmer eller ryddesag, finnes det risiko for at småstein, metallbiter, diverse små gjenstander og avkuttet material slynges ut.
• Gjør deg godt kjent med maskinens betjening og håndtering. Kontroller at du raskt kan slå av motoren. Kontroller at du raskt kan åpne og frigjøre deg fra bærereimen.
• Ikke la personer som er ukjent med maskinen, eller som ikke har lest disse anvisningene, bruke den. Hold barn under oppsyn, slik at de ikke leker med maskinen. Ved all bruk av maskinen må det brukes vernesko, benbeskyttelse, vernebriller, ansiktsbeskyttelse og hørselsvern. Stol ikke kun på maskinens deksel som tilstrekkelig vern mot gjenstander som slynges ut direkte fra sagbladet eller spretter mot vegger eller lignende. Hold uvedkommende, spesielt barn, og dyr på avstand fra arbeidsområdet. Når du arbeider med maskinen, er du midt i en faresone med en radius på 15 meter. I denne faresonen må ingen andre befinne seg. Personer som befinner seg i risikoområdet umiddelbart utenfor faresonen, må bruke vernebriller og egnet beskyttelse mot

gjenstander som slynges ut. Hvis du må bruke maskinen på steder der personer uten verneutstyr oppholder seg, må du arbeide med senket gasspådrag for å minske risikoen for at utslyngede gjenstander forårsaker personskader.

• Kontroller tenningsstrømbryteren før hver bruk – la motoren gå på tomgang, legg strømbryteren i stoppstilling og kontroller at motoren stopper. Ikke bruk maskinen hvis motoren ikke stopper. Kontroller regelmessig at sagbladet eller trimmerhodet stopper när motoren går på tomgang.
• Ved arbeid på glatt underlag skal det brukes vernesko med sklisikker såle i tillegg til vernebriller, ansiktsbeskyttelse, hørselsvern og hjelm. Ikke bruk smykker, løstsittende klær, slips eller skjerf eller tilsvarende hengende plagg som kan sette seg fast og dras inn i maskinen. Ikke bruk åpne sko eller sandaler, og ikke arbeid barfot eller barbeint. Under visse forhold kreves heldekkende hjelm med heldekkende ansiktsbeskyttelse. Vær oppmerksom på risikoen for kast.

Symboler

	ADVARSEL!
	Lesbruksanvisningen.
	Bruk hørselvern.
	Bruk vernebriller.
	Bruk beskyttelseshansker.
	Bruk vernestøvler.
	Bruk hjelm.
	Hold minst 15 meters sikkerhetsavstand.
	Lettantennelig drivstoff.
	Trykk 10 ganger på primeren før start.

		Se opp for kast.
		Maks. turtall trimmerspole 7 800/min.
		Maks. turtall ryddesagblad 7 800/min.
		Maks. turtall sagblad 10 000/min.
		Varme overflater! Fare for kroppsskade.
		Lydnivå.
		Godkjent i henhold til gjeldende direktiv.
		Produktet skal gjenvinnes når det kasseres.

TEKNISKE DATA

Motortype Luftkjølt, totakt
Sylindervolum 42,7 cm3
Effekt 1,3 kW
Turtall 9 800/min
Tennplugg	L8RTC
Drivstofftankens volum 1 000 cm3
Maks. turtall Ryddesag: 7 800/min
Trimmer: 7 300/min
Akseldiameter ∅ 26 mm
Ryddesagblad ∅ 255 x 1,4 mm
Sagblad ∅ 255 x 1,4 mm
Arbeidsbredde, trimmerspole 450 mm
Trimmertråd ∅ 2,8 mm
Vekt 8,7 kg
Lydtrykknivå, LpA	97 dB(A), K = 3 dB
Målt lydeffektnivå, LwA	114 dB(A), K = 3 dB
Garantert lydeffektnivå, LwA	115 dB(A), K=3 dB
Maks. vibrasjonsnivå	5,4 m/s2, K=1,5 m/s2

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til

alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

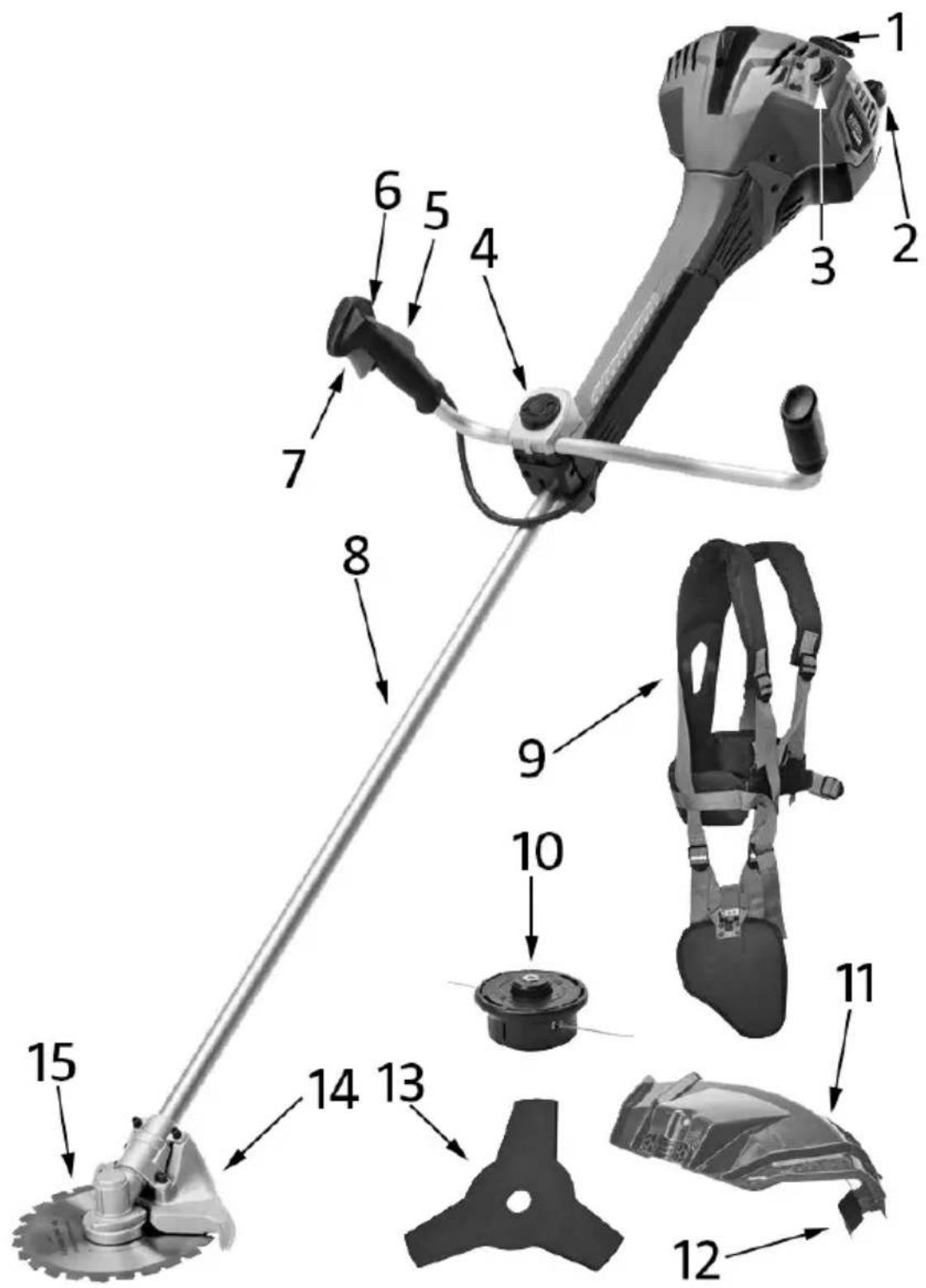

BESKRIVELSE

1.	Startsnor
2.	Drivstofftank
3.	Choke
4.	Håndtaksfeste
5.	Gassreguleringssperre
6.	Strømbryter
7.	Gassregulering
8.	Styrerør
9.	Bæresele
10.	Trimmerspole
11.	Beskyttelsesdeksel
12.	Trådkniv
13.	Ryddesagblad
14.	Beskyttelse for sagblad
15.	Sagblad

BILDE 1
MONTERING

Håndtak

1. Plasser fjæren (1) i festet på riggen.
2. Legg håndtakfestets nedre del (2) på fjæren.
3. Sett håndtaket (3) i håndtakfestets nedre del. Sørg for at håndtakets rillede del er i festet.
4. Plasser håndtakfestets øvre del (4) på håndtaket.
5. Fest håndtakfestet på riggen med skruen (5).

BILDE 2

BILDE 3

Beskyttelsesdeksel

Monter beskyttelsesdekselet (1) på girkassen (2) med 2 stk. skruer (3) gjennom den faste flensen (4) og beskyttelsesdekselets underside (5).

BILDE 4

Trimmerspole

1. Løsne først mutteren som holder dekselet på plass.
2. Innrett de to hullene i flensen og dekselet mot hverandre.
3. Lås flensen med en sekskantnøkkel og løsne mutteren med klokken ved hjelp av pipenøkkelen.

BILDE 5

1. Fjern dekselet.
2. Hold flensen fast, plasser trimmerspolen på akselen og vri den mot klokken for å låse den på plass.

BILDE 6

1. For å demontere trimmerspolen skal flensen låses med en sekskantnøkkel, og deretter skal trådtrimmerhodet vris med klokken.

ADVARSEL!

Kontroller før hver gangs bruk at trimmerspolen er riktig montert.

Ryddesagblad

1. Løsne mutteren og fjern den ytre flensen.
2. Monter sagbladet, den ytre flensen, dekselet og mutteren i rekkefølgen som vises på bildet. Vær nøye med å montere sagbladet med den rotasjonsretningen som angis på sagbladet og maskinen.
3. Lås flensen med en sekskantnøkkel og stram mutteren skikkelig mot klokken.

BILDE 7

1. For å demontere trimmerspolen skal flensen låses med en sekskantnøkkel, og deretter skal mutteren løsnes med pipenøkkelen og sagbladet fjernes.

ADVARSEL!

Kontroller før hver gangs bruk at ryddesagbladet er riktig montert.

Sagblad

MERK!

Sagbladet skal bare brukes med montert sagbladbeskyttelse.

Montering av sagblad

1. Innrett stiften på sagbladbeskyttelsens feste i hullet på girkassen.
2. Fest sagbladbeskyttelsen i festet med 4 stk. skruer.

BILDE 8

Montering av sagblad

1. Løsne mutteren og fjern den ytre flensen.
2. Monter sagbladet, den ytre flensen, dekselet og mutteren som vist på bildet.
3. Lås flensen med en skrutrekker og stram mutteren skikkelig mot klokken.

BILDE 9

1. For å demontere sagbladet skal flensen låses med en sekskantnøkkel. Deretter skal mutteren løsnes med pipenøkkelen, og sagbladet fjernes.

ADVARSEL!

Kontroller før hver gangs bruk at sagbladet er riktig montert.

Bæresele

1. Plasser bæreselen over skuldrene og fest spennen.
2. Juster bæreselen slik at den sitter komfortabelt.

BILDE 10

1. Juster maskinens høyde ved hjelp av bæreselens remmer og bæreselens fester på maskinen.
2. Frigjør bæreselen ved å dra låsestykket fremover.

BILDE 11

1. Bæreselen har en sikkerhetsanordning som raskt kan løsnes fra maskinen i en nødssituasjon. Dra hardt i den røde fliken på spennen for umiddelbart å løsne maskinen fra selen.

BILDE 12

BRUK

Drivstoff

ADVARSEL!

• Fare for personskade.
• Drivstoffet er svært antennelig og kan under visse omstendigheter være eksplosivt.
• Slå av motoren og la den bli avkjølt før du fyller på drivstoff.
• Følg alle sikkerhetsanvisninger for håndtering av drivstoff.
• Fyll alltid på drivstoff før bruk.

MERK!

• Anbefalt blandeforhold er 40:1 – 40 deler bensin til 1 del olje.
• Bland bensin med 2-taktsolje av høy kvalitet som er beregnet for luftkjølte 2-taktsmotorer.

Påfylling

1. Rist beholderen med drivstoffblandingen.
2. Plasser ryddesagen på et plant, stabilt underlag med drivstofftanklokket vendt oppover.
3. Rengjør tanklokket og området rundt åpningen for å unngå at forurensninger kommer inn i tanken.
4. Åpne tanklokket forsiktig slik at eventuelt overtrykk utlignes. Bruk trakt, og ikke fyll på for mye.
5. Fyll på drivstoff forsiktig. Unngå søl.
6. Sett tanklokket tilbake på plass og stram godt til.
7. Tørk bort drivstoffsøl, og la drivstoffrester fordampe før du starter motoren.

MERK!

• Bruk aldri olje som er beregnet på 4-taktsmotorer eller for vannkjølte 2-taktsmotorer. Slik olje kan forurense tennpluggen og eksosutslippet, eller forårsake at motoren låser seg.
• Oljeblandet drivstoff som har stått mer enn en måned kan forurense forgasseren og gjøre at motoren ikke fungerer som den skal. Drivstoff som blir til overs, skal oppbevares mørkt og svalt i en lufttett beholder.
• Slå av motoren før du fyller på drivstoff. Fyll aldri på drivstoff när motoren er i gang eller varm. Brannfare!

Start ryddesagen.

1. Sett strømbryteren på gasshåndtaket i stillingen I.
2. Sett choken i stillingen

BILDE 13

1. Trykk minst 10 ganger på primeren før motoren startes for første gang.

BILDE 14

1. Når du skal starte motoren, drar du forsiktig i startsnoren til du kjenner motstand (10–15 cm), og deretter drar du startsnoren helt ut et par ganger for å dra motoren rundt og fordele oljen.
2. Sett choken i stillingen .
3. Trekk i startsnoren til motoren starter.
4. Trykk inn startsperren og gassregulatoren. Choken går automatisk tilbake til posisjon når gassen trykkes inn. Når motoren går på tomgang, bruker du gassregulatoren til å styre motorens turtall.

BILDE 15

1. Ved bruk av trimmerhodet må først fremmatingsmekanismen støttes mot bakken for å mate ut tråd.

BILDE 16

1. Stopp trimmerhodets rotasjon ved å slippe gassreguleringssperren og gassregulatoren.
2. Slå av motoren ved å trykke på strømbryteren.
3. Hvis motoren er varm, kan choken være i stillingen Iwed start.

ADVARSEL!

Ikke bruk ryddesagen til å rengjøre med trimmerhodet skrätt. Steiner og andre gjenstander kan slynges opptil 15 meter og forårsake alvorlige personskader og/eller materielle skader.

VEDLIKEHOLD

MERK!

Slå av motoren, løsne tennkabelen fra tennpluggen og vent til motoren er avkjølt før rengjøring og/eller vedlikehold.

• Riktig stell og regelmessig rengjøring er en forutsetning for at ryddesagen skal fungere tilfredsstillende.
• Ikke spyl vann på ryddesagen. Inntrengning

av vann kan skade motoren og elektriske deler.

- Rengjør ryddesagen med en tørr klut, børste eller lignende.

Vedlikeholdsskjema

Intervall 12	timer 24 timer	36 timer
Luftfilter	Rengjør	Rengjør	Skift
Tennplugg	Kontroll	Rengjør	Skift

Tømming av drivstofftank

1. Plasser en egnet beholder under drivstofftanken.
2. Fjern tanklokket.
3. La drivstoffet renne ut i oppsamlingsbeholderen.
4. Sett tanklokket tilbake på plass og stram godt til.

Motor og lyddemper

For å unngå brannfare skal du rengjøre motorens kjøleflenser med trykkluft og fjerne spon, løv og annen smuss fra området rundt lyddemperen.

Startmekanisme

Hold ryddesagens ventilasjonsåpninger rene for å unngå overoppheting. Hvis startsnoren er slitt eller skadd, kontakter du forhandleren for å kjøpe en ny.

Skrueforbindelser

Kontroller regelmessig at alle skrueforbindelser er riktig strammet og at håndtaket sitter godt.

Tennplugg

• Sett tennpluggen tilbake på plass og stram med den medfølgende skrunøkkelen.
• Bytt ut tennstiften med en ny av samme type dersom elektrodene er brente, samt ved 100 driftstimers intervall.

Luftfilter

1. Løsne skruen som holder filterdekselet på plass.
2. Løft av filterdekselet og ta ut luftfilteret.
3. Sett filterdekselet tilbake på plass for å forhindre at gjenstander kommer inn i luftinntaket.
4. Blås rent filteret med trykkluft. Hvis luftfilteret er så skittent at det ikke kan rengjøres, skal det byttes ut med et nytt.
5. Løsne filterdekselet.
6. Sett luftfilteret og luftfilterdekselet tilbake på plass.
7. Fest filterdekselet med skruen.

BILDE 18

BILDE 19

SM∅RING AV GIRKASSE

1. Løsne skruen (1).
2. Påfør litiumbasert fett og vri akselen for hånd til fett trenger ut.
3. Stram skruen.

BILDE 20

SLIPING AV TRÅDKNIV

1. Ta trådkniven (A) løs fra beskyttelsesdekselet (B) ved å løsne skruene (C).

BILDE 21

1. Sett trådkniven i en skrustikke og slip den med en flat fil. Vær nøye med å beholde den opprinnelige eggvinkelen.

2. Monter trådkniven på beskyttelsesdekselet.

BYTTE TRIMMERTRÅD

BILDE 22

FEILS∅KING

Problem Mulig årsak Tiltak
Maskinen starter ikke. Maskinen ble	forsøkt startet på feil måte.	Følg instruksjonene for start.
	Sotet eller fuktig tennplugg. Rengjør	tennpluggen eller skift den ut med en ny.
	Drivstofftanken er tom. Fyll på nytt drivstoff.
Maskinen starter, men gir ikke full effekt.	Chokereguleringen er feil innstilt.	Sett choken i stillingen ♦
	Luftfilteret er skittent. Rengjør luftfilteret.
Motoren lugger. Feil elektrodeavstand	i tennpluggen.	Rengjør tennpluggen og still inn elektrodeavstanden, eller sett inn en ny tennplugg.
Motoren avgir uvanlig mye røyk. Feil	drivstoffblandingsforhold Tøm ut drivstoffet det er feil ved, fra tanken, og erstatt det med nytt.
Motoren overopphetes. For lange arbeidsøkter. Ta regelmessige pauser for å la maskinen kjøle seg ned.

Kontakt forhandleren hvis problemene ikke kan utbedres ved hjelp av feilsøkingsskjemaet.

ZASADY BEZPIECZEŃSTWA

bekrefter at konstruksjon og produksjon av dette produktet
