Type	Rundsag
Modell	LXC RS18
Merke	Cocraft
Strømkilde	18V litium-ion-batteri
Bladdiameter	165 mm (6,5 tommer)
Skjæredybde ved 90°	55 mm (2,17 tommer)
Skjæredybde ved 45°	38 mm (1,5 tommer)
Tomgangshastighet	4500 RPM
Vekt (med batteri)	3,5 kg (7,7 lb)
Mål (LxBxH)	300 x 200 x 250 mm (11,8 x 7,9 x 9,8 tommer)
Batterikapasitet	2,0 Ah eller 4,0 Ah (selges separat)
Lader	18V hurtiglader (selges separat)
Skjærekapasitet	Tre, metall, plast
Sikkerhetsfunksjoner	Bladbeskyttelse, avstengningsbryter, elektrisk brems
Vedlikehold	Rengjør etter bruk; sjekk kullbørster; smør jevnlig
Medfølgende tilbehør	Blad, parallellanslag, fastnøkkel
Tilgjengelighet av reservedeler	Blader, batterier, lader, kullbørster
Reparerbarhet	Modulært design; deler kan skiftes
Sertifiseringer	CE, RoHS

Ofte stilte spørsmål - LXC RS18 Cocraft

Hvilken type batteri bruker Cocraft LXC RS18?

Sagen bruker et 18V litium-ion-batteri fra Cocraft LXC-serien, selges separat.

Hvordan skifter jeg bladet?

Trykk inn spindellåsen, løsne akselbolten med den medfølgende fastnøkkelen, fjern det gamle bladet, sett inn det nye og sørg for at rotasjonsretningen stemmer, og stram bolten.

Kan sagen skjære metall?

Ja, med riktig metallskjæreblad kan den skjære gjennom tynne metallplater og profiler.

Hva er maksimal skjæredybde ved 45°?

Maksimal skjæredybde ved en 45° vinkel er 38 mm (1,5 tommer).

Hvordan justerer jeg skjæredybden?

Løsne dybdejusteringsspaken, skyv basen til ønsket dybde, og stram spaken godt.

Er sagen utstyrt med en sikkerhetsbeskyttelse?

Ja, den har en uttrekkbar nedre bladbeskyttelse og en avstengningsbryter for å forhindre utilsiktet start.

Hvordan rengjør jeg sagen?

Fjern batteriet og bruk en myk børste eller klut for å fjerne sagflis. Ikke bruk løsemidler eller vann.

Hvor kan jeg kjøpe reservedeler?

Reservedeler som blader, batterier og ladere er tilgjengelige hos Cocraft-forhandlere eller på nett via den offisielle nettsiden.

Hva er vekten på sagen med batteri?

Sagen veier omtrent 3,5 kg (7,7 lb) med et 2,0 Ah-batteri installert.

Har sagen en elektrisk brems?

Ja, den elektriske bremsen stopper bladet raskt etter at avtrekkeren slippes for økt sikkerhet.

BRUKSANVISNING LXC RS18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk.
Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.
e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere. g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetsanvisninger for tigersager

Viktig! Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

a) Hold hender borte fra bladet og andre bevegelige deler. Strekk deg ikke under emnet som sages. Bladet eller hånden kan være utenfor synsvinkel.
b) Hold aldri hånden eller fingre mellom pendelarmen og girkassen. Fare for klemskade.
c) Ikke bor i vegger og andre steder hvor det kan være skjulte strømkabler. Hvis du tross alt må sage: Ta ut alle sikringer og slå av alle strømbrytere som kan være i kontakt med strømledningene. Hold kun i stikksagens plastdeler. Ikke berør stikksagens metalldeler mens den er i bruk på et sted der det kan være skjulte strømledninger.
d) Bruk ikke sløve eller skadede sagblader. Bøyde sagblader kan lett brytes av eller forårsake kast.
e) Start motoren, og la den gå opp i maksimalt turtall, før du begynner sagingen.
f) Fest mindre arbeidsemner med tvinge el. I. før arbeidet startes.
g) Kontroller at innstillingene er riktige, og at bladet er godt festet, før du starter sagingen.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke forsøkes åpnet eller skades på annen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller andre strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.
c) Utsett ikke batterier for varme eller åpen flamme. Batteriet må ikke oppbevares i vedvarende sollys.
d) Utsett aldri batteriet for slag eller støt.
e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.
f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.
g) Hold batteriet tørt og rent.
h) Batteriet rengjøres med en ren, tørr klut.
i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne brukerveiledningen og bruk riktig lademetode.
j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet yter best når det brukes ved romtemperatur (20 ± 5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektrokjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette.
En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.
o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier bør ligge på mellom 5 til 40 °C.
• Batterier og lader må ikke utsettes for vann.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen!

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

Benytt alltid åndedrettsvern.

max 50 °C

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen flamme, vann og fuktighet.

Fare for eksplosjon.

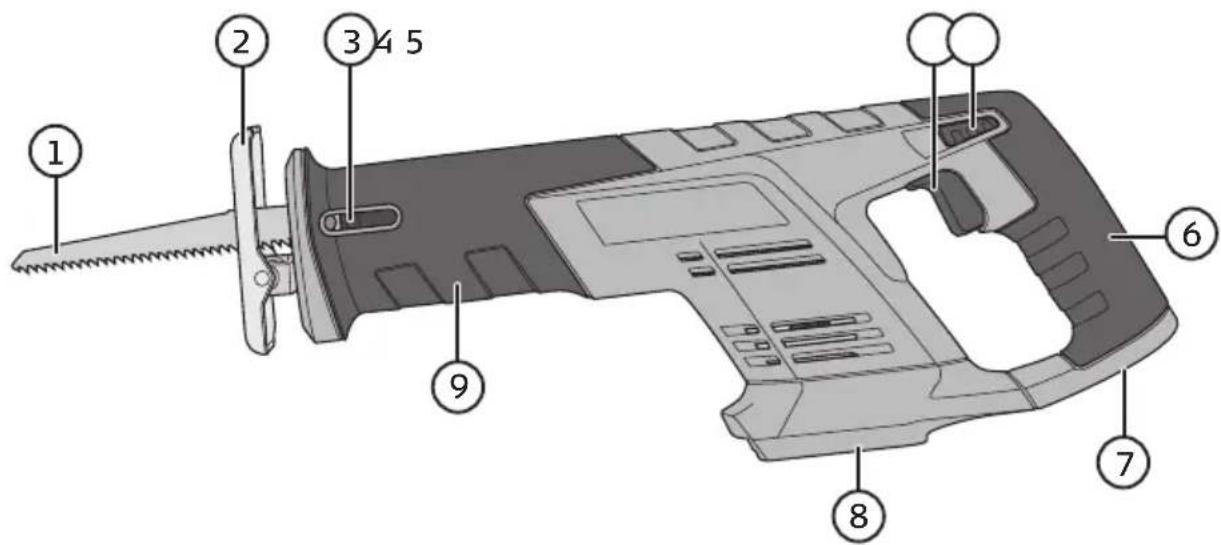

Produktbeskrivelse

1. Sagblad
2. Fotplate
3. Bladfeste
4. Strømbryter med trinnløs hastighetsregulering
5. Låseknapp for strømbryter
6. Bakre håndtak
7. Holder med inseksnøkkel
8. Batteritilkobling
9. Fremre håndtak

Montering og justering

Viktig! Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

Skifte av sagblad

Sagbladet kan monteres med tennene oppover eller nedover. Det kan ofte være en fordel at tennene vender nedover, men enkelte arbeidsmomenter er best å utføre hvis tennene vender oppover.

1. Ta batteriet ut.
2. Løsne på inseksnøkkelen.
3. Løsne bladfestets inseksskrue, ca. 4 omdreininger moturs.

1. Trekk til inseksskruen til bladfestet. Pass også på at styrepinnen kommer i hullet til sagbladet.

2. Sett inseksnøkkelen på plass i holderen igjen.

3. Kontroller at bladet er riktig montert før du starter sagingen.

• Kontroller at sagbladet er festet før sagen tas i bruk.
• Fest emnet som skal bearbeides godt med tvinge eller liknende. Dette er spesielt viktig med mindre, lette arbeidsemner.

- Merk sagesnittet.

- Plasser fotplaten slik at den ligger mot arbeidsemnet.

- Hold sagen stodig og på god avstand. Pass på at ikke bladet ligger inn mot arbeidsemnet når sagen startes.

- Trykk inn strømbryteren for å starte sagen.

1. Hold läseknappen til strømbryteren inne samtidig som strømbryteren trykkes inn for å starte sagen. Hastigheten reguleres med strømbryteren.

2. Maskinen stenges ved at strømbryteren slippes opp.

Saging plant mot arbeidsflaten

Tips! Ved bruk at et fleksibelt bimetallsagblad er det mulig å sage jevnt med en flate med bøyd blad, som for eksempel rør som stikker ut av en vegg.

• Bladet legges an mot veggen og maskinen vinkles slik at sidekanten av fotplaten ligger an mot veggen.
• Sag forsiktig med et mellomlegg av for eksempel hardplast, for å beskytte veggens overflate.

* Forskjellige materialer trenger forskjellige smøre-/kjølemidler.

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. Lå maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Feilsøking

Problem Mulig orsak Tiltak
Maskinen virker ikke. Batteriet er utladet. Lad batteriet.
		Batteriet er overopphetet. La batteriet avkjøles.
		Slitte kullbørster. Kontakt kundeservicen.
		Feil på strømbryteren.
Maskinen går sakte og/eller skrur seg av.	Sløvt eller skadet sagblad. Skift det.
	For hard mating. Reduser matingen.
	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La motoren avkjøles.
Gnistdannelse i motoren. Feil på kullbørstene. Kontakt kundeservicen.

Vedlikehold

• Rengjøring: Skru av sagen og ta ut batteriet. Tørk sagen med en myk klut.
  Benytt et mildt rengjøringsmiddel ved behov. Bruk aldri slipende rengjøringsmidler eller løsemidler.
• Påse at alle ventilasjonsåpninger alltid holdes åpne.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Hastighet 0–3000 slag/min

Slaglengde 22 mm

Sagekapasitet Tre 60 mm, stål 5 mm

Lyd LpA = 82,7 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 3, 7 \mathrm{dB(A)}, \mathrm{K} = 3 \mathrm{dB(A)} $$

Vibrasjonsverdi a_h,B=19,276 m/s^2, K=1,5 m/s^2

$$ a h, W B = 1 8, 3 2 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Vekt 1,8 kg (uten batteri)

(Batteri og lader selges separat)
