LXC RS18 - Såg Cocraft - Gratis bruksanvisning och manual

Typ	Cirkelsåg
Modell	LXC RS18
Märke	Cocraft
Strömkälla	18V litiumjonbatteri
Bladdiameter	165 mm (6,5 tum)
Skärdjup vid 90°	55 mm (2,17 tum)
Skärdjup vid 45°	38 mm (1,5 tum)
Tomgångsvarvtal	4500 RPM
Vikt (med batteri)	3,5 kg (7,7 lb)
Mått (LxBxH)	300 x 200 x 250 mm (11,8 x 7,9 x 9,8 tum)
Batterikapacitet	2,0 Ah eller 4,0 Ah (säljs separat)
Laddare	18V snabbladdare (säljs separat)
Skärkapacitet	Trä, metall, plast
Säkerhetsfunktioner	Bladskydd, avstängningsknapp, elektrisk broms
Underhåll	Rengör efter användning; kontrollera kolborstar; smörj regelbundet
Medföljande tillbehör	Blad, parallellanslag, nyckel
Reservdelstillgång	Blad, batterier, laddare, kolborstar
Reparerbarhet	Modulär design; delar kan bytas ut
Certifieringar	CE, RoHS

Vanliga frågor - LXC RS18 Cocraft

Vilken typ av batteri använder Cocraft LXC RS18?

Sågen använder ett 18V litiumjonbatteri från Cocraft LXC-serien, säljs separat.

Hur byter jag blad?

Tryck in spindellåset, lossa axelbulten med den medföljande nyckeln, ta bort det gamla bladet, montera det nya och se till att rotationsriktningen stämmer, dra sedan åt bulten.

Kan sågen skära metall?

Ja, med rätt metallskärblad kan den skära genom tunna metallplåtar och profiler.

Vad är maximalt skärdjup vid 45°?

Maximalt skärdjup vid 45° geringsvinkel är 38 mm (1,5 tum).

Hur justerar jag skärdjupet?

Lossa djupjusteringsspaken, skjut basen till önskat djup och dra åt spaken ordentligt.

Är sågen utrustad med ett säkerhetsskydd?

Ja, den har ett indragbart nedre bladskydd och en avstängningsknapp för att förhindra oavsiktlig start.

Hur rengör jag sågen?

Ta bort batteriet och använd en mjuk borste eller trasa för att ta bort sågspån. Använd inte lösningsmedel eller vatten.

Var kan jag köpa reservdelar?

Reservdelar som blad, batterier och laddare finns hos Cocraft-återförsäljare eller online via den officiella webbplatsen.

Vad är vikten på sågen med batteri?

Sågen väger cirka 3,5 kg (7,7 lb) med ett 2,0 Ah batteri installerat.

Har sågen en elektrisk broms?

Ja, den elektriska bromsen stoppar bladet snabbt efter att avtryckaren släppts för ökad säkerhet.

BRUKSANVISNING LXC RS18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förmuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Säkerhetsinstruktioner - Tigersåg

Viktigt! Ta alltid ur batteriet ur maskinen före justering, service eller underhåll av maskinen.

a) Håll undan händerna från bladet och andra rörliga delar. Sträck dig inte under materialet som sågas. Bladet eller handen kan vara utom synhåll.
b) Håll aldrig hand eller finger mellan pendelarmen och växelhuset. Risk för klämskada!
c) Såga inte i väggar eller på andra platser där dolda elledningar kan finnas. Om du trots allt måste såga: Ta ur alla säkringar och slå av alla strömbrytare som kan vara i kontakt med elledningarna. Håll endast i tigersågens plastdetaljer. Håll inte i någon del av metall när sågen används på en plats där dolda elledningar kan finnas.
d) Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.

e) Starta motorn och låt den gå upp i fullt varv innan sågningen påbörjas.
f) Sätt fast mindre arbetsstycken med tving, skruvstycke etc. innan sågningen påbörjas.
g) Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 ± 5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
o) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Använd alltid andningsskydd.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt.

Risk för explosion.

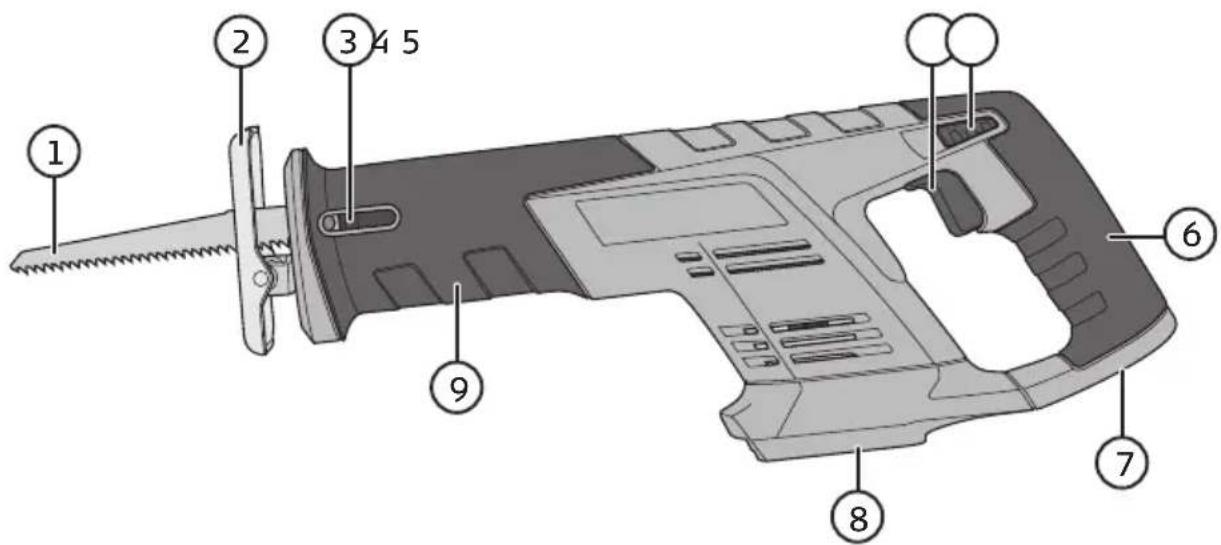

Produktbeskrivning

1. Sågblad
2. Fotplatta
3. Bladfäste
4. Strömbrytare med steglös hastighetsreglering
5. Låsknapp för strömbrytare
6. Bakre handtag
7. Hållare med insexnyckel
8. Batterianslutning
9. Främre handtag

Montering och justering

Viktigt! Ta alltid ur batteriet ur maskinen före justering, service eller underhåll av maskinen.

Byte av sågblad

Sågbladet kan monteras med tänderna uppåt eller nedåt. Att montera bladet med tänderna nedåt är oftast att föredra men i vissa arbetsmoment passar det bättre med tänderna uppåt.

1. Ta ur batteriet.
2. Ta loss inexxnyckeln.
3. Lossa bladfästets insexskruv ca 4 varv moturs.

1. Ta bort sågbladet genom att haka av det från bladfästets styrpinne.

2. För in det nya sågbladet i bladfästet, sågbladet har ett hål där bladfästets styrpinne ska in.

3. Dra åt bladfästets insexskruv, se samtidigt till att styrpinnen hamnar i sågbladets hål.

4. Sätt tillbaka insexnyckeln i hållaren under bakre handtaget.

5. Kontrollera att bladet är rätt monterat innan du börjar såga.

• Kontrollera att sågbladet sitter fast innan arbetet påbörjas.
• Vid behov, fäst arbetsstycken som ska sågas med tving etc. så att det är sågbladet som rör sig och inte arbetsstycket (gäller särskilt mindre, lätta arbetsstycken).
• Märk ut sågsnittet.
• Placera fotplattan så att den ligger mot arbetsstycket.
• Håll sågen stadigt på bra arbetsavständ, se till att bladet inte ligger mot arbetsstycket vid start.
• Tryck in strömbrytaren för att starta sågen.
• För sågbladet försiktigt mot arbetsstycket. Överbelasta inte sågen, låt den arbeta i sin egen takt. Det är sågbladet som ska göra jobbet, inte överdriven matning.

Strömbrytare

1. Håll in strömbrytarens låsknapp och tryck samtidigt in strömbrytaren för att starta tigersågen. Reglera hastigheten med strömbrytaren.

2. Stäng av genom att släppa strömbrytaren.

Sågning plant mot arbetsyta

Tips! Vid användning av ett flexibelt bimetallsågblad är det möjligt att såga jämns med en yta med böjt blad, t.ex. ett rör som sticker ut ur en vägg.

• Lägg an sågbladet plant mot väggen och vinkla maskinen så att sidokanten av fotplattan ligger an mot väggen.
• Såga försiktigt med ett mellanlägg av t.ex. tunn hårdplast för att inte skada ytan.

1. Märk ut sågsnittet.
2. Placera sågbladets spets mot linjen som korsar ditt sågsnitt.
3. Vinkla sågen tills fotplattan vidrör arbetsstycket och sågbladet går fritt.
4. Starta sågen och låt den gå upp i varv.

5. Vik upp sågen sakta så att bladet möter den markerade såglinjen.

6. Fortsätt att vinkla upp sågen tills den är vinkelrät mot arbetsstycket och såga sedan till nästa hörn.

Låt inte sågbladet vidröra arbetsstycket innan sågen har nätt det inställda maxvarvet, det kan leda till allvarlig skada.

Sågning i metall

Använd ett vasst sågblad som är avsett för metall, använd skärolja* för kylning och smörjning under metallsågning. Överbelasta inte sågen, låt den arbeta i sin egen takt.

* Olika material kräver olika smörj-/kylmedel.

Överbelastning och skydd

Maskinen/batteriet är utrustat med ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Maskinen ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men borrmaskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt maskinen/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

Felsökningsschema

Problem Möjlig orsak Åtgård
Maskinen går inte. Batteriet	oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Slitna kolborstar. Kontakta kundtjänst.
	Fel på strömbrytaren.
Maskinen går sakta och/eller stängs av.	Slött eller skadat sågblad. Byt ut sågbladet.
	För hård matning. Minska på matningen.
	Batteriet oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Motorn är överhettad. Låt maskinen svalna.
Gnistbildning i motorn. Fel på kolborstarna. Kontakta kundtjänst.

Underhåll

• Rengöring: Stäng av tigersågen och ta ur batteriet. Torka av tigersågen med en mjuk trasa. Använd vid behov ett milt rengöringsmedel, aldrig slipande rengöringsmedel eller lösningsmedel.
• Se till att motorns ventilationsöppningar alltid är öppna.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt.

När du lämnar produkten till återvinning, använd dig av de returhanterings-system som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Hastighet 0–3000 slag/min

Slaglängd 22 mm

Sågkapacitet Trä 60 mm, stål 5 mm

Ljud LpA = 82,7 dB(A), K = 3 dB(A) LwA = 93,7 dB(A), K = 3 dB(A)

Vibrationsvärde a_h, B = 19,276 m/s^2, K = 1,5 m/s^2 a_h, WB = 18,320 m/s^2, K = 1,5 m/s^2

Vikt 1,8 kg (utan batteri)

(Batteri och laddare säljs separat)

Tigersag

Art.nr. 40-8506 Modell DMF008C-180

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk.

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
