Typ	Kreissäge
Modell	LXC RS18
Marke	Cocraft
Stromversorgung	18V Lithium-Ionen-Akku
Sägeblattdurchmesser	165 mm (6,5 Zoll)
Schnitttiefe bei 90°	55 mm (2,17 Zoll)
Schnitttiefe bei 45°	38 mm (1,5 Zoll)
Leerlaufdrehzahl	4500 U/min
Gewicht (mit Akku)	3,5 kg (7,7 lb)
Abmessungen (LxBxH)	300 x 200 x 250 mm (11,8 x 7,9 x 9,8 Zoll)
Akkukapazität	2,0 Ah oder 4,0 Ah (separat erhältlich)
Ladegerät	18V Schnellladegerät (separat erhältlich)
Schneidleistung	Holz, Metall, Kunststoff
Sicherheitsmerkmale	Sägeblattschutz, Einschaltsperre, elektrische Bremse
Wartung	Nach Gebrauch reinigen; Kohlebürsten prüfen; regelmäßig schmieren
Im Lieferumfang enthalten	Sägeblatt, Parallelanschlag, Schlüssel
Verfügbarkeit von Ersatzteilen	Sägeblätter, Akkus, Ladegerät, Kohlebürsten
Reparierbarkeit	Modulares Design; Teile austauschbar
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - LXC RS18 Cocraft

Welchen Akkutyp verwendet die Cocraft LXC RS18?

Die Säge verwendet einen 18V Lithium-Ionen-Akku aus der Cocraft LXC-Serie, separat erhältlich.

Wie wechsle ich das Sägeblatt?

Drücken Sie die Spindelarretierung, lösen Sie die Sägeblattbefestigungsschraube mit dem mitgelieferten Schlüssel, entfernen Sie das alte Sägeblatt, setzen Sie das neue ein und achten Sie auf die Drehrichtung, und ziehen Sie die Schraube fest.

Kann die Säge Metall schneiden?

Ja, mit dem passenden Metallsägeblatt kann es dünne Metallbleche und Profile schneiden.

Wie groß ist die maximale Schnitttiefe bei 45°?

Die maximale Schnitttiefe bei 45° Gehrung beträgt 38 mm (1,5 Zoll).

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Hebel zur Schnitttiefeneinstellung, schieben Sie die Grundplatte auf die gewünschte Tiefe und ziehen Sie den Hebel fest an.

Ist die Säge mit einem Sicherheitsschutz ausgestattet?

Ja, es verfügt über einen versenkbaren unteren Sägeblattschutz und eine Einschaltsperre gegen versehentliches Einschalten.

Wie reinige ich die Säge?

Entfernen Sie den Akku und verwenden Sie eine weiche Bürste oder ein Tuch, um Sägespäne zu entfernen. Verwenden Sie keine Lösungsmittel oder Wasser.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Sägeblätter, Akkus und Ladegeräte sind bei Cocraft-Händlern oder online über die offizielle Website erhältlich.

Wie schwer ist die Säge mit Akku?

Die Säge wiegt mit einem 2,0 Ah Akku etwa 3,5 kg (7,7 lb).

Hat die Säge eine elektrische Bremse?

Ja, die elektrische Bremse stoppt das Sägeblatt schnell nach Loslassen des Auslösers für erhöhte Sicherheit.

BEDIENUNGSANLEITUNG LXC RS18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Unsere Homepage www.clasohlson.de besuchen und

auf Kundenservice klicken.

Reciprocating Saw

Art.no 40-8506 Model DMF008C-180

Art.nr 40-8506 Modell DMF008C-180

Art.Nr. 40-8506 Modell DMF008C-180

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektro werkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.
e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.

f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.

b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.
b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.
c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.
d) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.
e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Sicherheitshinweise - Säbelsäge

Wichtig: Vor Einstellungs-, Service- oder Wartungsarbeiten an der Maschine stets den Akku aus der Maschine entnehmen.

a) Die Hände vom Sägeblatt und anderen beweglichen Teilen fernhalten. Nicht unter das Material strecken, das gesägt wird. Das Sägeblatt oder die Hand kann außer Sichtweite sein.
b) Hand oder Finger nicht zwischen Pendelarm und Getriebegehäuse halten. Gefahr von Quetschverletzungen.

c) Nicht in Wände oder an anderen Stellen sägen, wo möglicherweise verdeckte Stromleitungen vorhanden sind. Falls dort trotzdem gesägt werden muss: Sämtliche Sicherungen herausnehmen und alle Schalter abschalten, die mit den Stromleitungen in Verbindung stehen könnten. Nur die Kunststoffteile der Tigersäge anfassen. Kein Metallteil anfassen, wenn die Säge an einer Stelle verwendet wird, wo möglicherweise verdeckte Stromleitungen vorhanden sind.
d) Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht gebrochen werden oder einen Rückschlag verursachen.
e) Vor Beginn des Sägens den Motor starten und diesen mit voller Drehzahl laufen lassen.
f) Vor Beginn des Sägens kleine Werkstücke mit Zwinge, Schraubstock usw. fixieren.
g) Vor Beginn des Sägens auf korrekte Einstellungen und das Sägeblatt auf festen Sitz in der Halterung überprüfen.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.
d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.
j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 ± 5 °C).
m) Bei der Abgabe des Akku an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.

p) Den Akku außer Reichweite von Kindern halten.
q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Immer Atemschutz tragen.

max 50 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Produktbeschreibung

1. Sägeblatt
2. Fußplatte
3. Sägeblatthalterung

4. Ein-/Ausschalter mit stufenloser Geschwindigkeitsregelung

5. Feststellknopf für Ein-/Ausschalter

6. Hinterer Griff
7. Halter mit Innensechskantschlüssel
8. Akkuanschluss
9. Vorderer Griff

Montage und Einstellung

Wichtig: Vor Einstellungs-, Service- oder Wartungsarbeiten an der Maschine stets den Akku aus der Maschine entnehmen.

Austausch des Sägeblattes

Das Sägeblatt kann mit den Zähnen noch oben oder unten montiert werden. Die Montage mit den Zähnen nach unten gerichtet ist in den meisten Fällen vorzuziehen, aber für bestimmte Arbeitsmomente passt die umgekehrte Montage besser.

1. Den Akku entnehmen.
2. Den Innensechskantschlüssel lösen.
3. Die Innensechskantschraube der Sägeblatthalterung ca. 4 Drehungen gegen den Uhrzeigersinn lösen.

1. Das Sägeblatt durch Aushaken von Führungsstift der Sägeblatthalterung entfernen.

2. Das neue Sägeblatt einführen. Das Sägeblatt hat ein Loch, in das der Führungsstift der Sägeblatthalterung passt.

3. Die Innensechskantschraube der Sägeblatthalterung festziehen und gleichzeitig darauf achten, dass der Führungsstift in das Loch des Sägeblattes kommt.

4. Den Innensechskantschlüssel wieder in den Halter unter dem hinteren Griff platzieren.

5. Vor dem Sägen überprüfen, dass das Sägeblatt richtig montiert ist.

• Vor Beginn der Arbeit das Sägeblatt auf festen Sitz überprüfen.
• Bei Bedarf das zu sägende Werkstück mit Zwinge usw. fixieren, damit sich das Sägeblatt bewegt und nicht das Werkstück (gilt besonders für kleinere, leichte Werkstücke).
  • Den Sägeschnitt markieren.
  • Die Fußplatte am Werkstück anliegend platzieren.
• Die Säge stabil in passendem Arbeitsabstand halten und sicherstellen, dass das Sägeblatt beim Start nicht am Werkstück anliegt.
• Zum Start der Säge den Ein-/Ausschalter eindrücken.
• Das Sägeblatt vorsichtig an das Werkstück heranführen. Die Säge nicht überbelasten und in ihrem eigenen Takt arbeiten lassen. Die Arbeit soll durch das Sägeblatt und nicht durch hartes Aufdrücken erfolgen.

Ein-/Ausschalter

1. Zum Start der Tigersäge den Feststellknopf des Ein-/Ausschalters gedrückt halten und gleichzeitig den Ein-/Ausschalter eindrücken. Die Geschwindigkeit mit dem Ein-/Ausschalter regeln.

2. Zum Ausschalten den Ein-/Ausschalter loslassen.

Sägen parallel zur Arbeitsfläche

Tipp: Bei Verwendung eines flexiblen Bimetall-Sägeblattes kann parallel zur Fläche mit gebogenem Blatt gesägt werden, so können z. B. aus der Wand herausragende Rohre direkt abgesägt werden.

• Das Sägeblatt parallel zur Wand anlegen und die Maschine so anwinkeln, dass die Seiten-kante der Fußplatte an der Wand anliegt.
• Zur Vermeidung von Schäden an der Fläche ein dünnes Plättchen aus z. B. harten Kunststoff zwischen Blatt und Oberfläche legen und vorsichtig sägen.

1. Den Sägeschnitt markieren.
2. Die Spitze des Sägeblattes an der Linie platzieren, die den Sägeschnitt kreuzt.
3. Die Säge anwinkeln, bis die Fußplatte das Werkstück berührt und das Sägeblatt frei geht.
4. Die Säge starten und den Motor hochfahren lassen.

5. Die Säge langsam nach oben heben, sodass das Blatt auf die markierte Schnittlinie trifft.

6. Weiter nach oben anwinkeln, bis die Säge rechtwinklig zum Werkstück liegt und dann zur nächsten Ecke sägen.

Zur Vermeidung ernsthafter Schäden darf das Sägeblatt nicht das Werkstück berühren, ehe die Säge nicht die eingestellte maximale Drehzahl erreicht hat.

Sägen in Metall

Ein scharfes, für Metall bestimmtes Sägeblatt verwenden. Während des Sägens von Metall Schneidöl* zum Kühlen und Schmieren verwenden. Die Säge nicht überbelasten und in ihrem eigenen Takt arbeiten lassen.

* Unterschiedliche Materialien erfordern unterschiedliche Schmier-/Kühlmittel.

Überlastung und Schutz

Die Maschine/der Akku ist mit Schutzvorrichtungen versehen, um Schäden an der Maschine und am Akku zu vermeiden.

• Bei kurzzeitig hoher Belastung kann der Überlastschutz die Maschine/den Akku abschalten. Der Schutz ist selbstrückstellend. Den Ein-/Ausschalter loslassen und einige Sekunden warten. Dafür sorgen, dass die Maschine unbelastet ist und erneut starten. Die Maschine sollte jetzt wieder normal funktionieren.
• Bei hoher Belastung für längere Zeit kann ein Überhitzungsschutz die Maschine/ den Akku abschalten. Der Schutz ist selbstrückstellend, aber die Bohrmaschine kann nicht gestartet werden, bevor die Temperatur auf ein sicheres Niveau abgesunken ist. Die Maschine/den Akku vor erneutem Startversuch abkühlen lassen. Schädliche Temperaturen können auch bei direkter Sonnenbestrahlung auftreten, die daher zu vermeiden ist.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet die Maschine in diesem Fall automatisch ab, und der Akku muss geladen werden.

Fehlersuche

Problem Mögliche	Ursache Lösung
Die Maschine läuft nicht.	Der Akku ist nicht geladen. Den Akku laden.
	Der Akku ist überhitzt. Den Akku abkühlen lassen.
	Verschlissene Kohlebürsten. Kundendienst kontaktieren.
	Fehler am Ein-/Ausschalter.
Die Maschine läuft langsam und/oder schaltet sich ab.	Stumpfes oder beschädigtes Sägeblatt.	Das Sägeblatt austauschen.
	Zu hartes Aufdrücken. Weniger hart aufdrücken.
	Der Akku ist nicht geladen. Den Akku laden.
	Der Akku ist überhitzt. Den Akku abkühlen lassen.
	Der Motor ist überhitzt. Die Maschine abkühlen lassen.
Funkenbildung im Motor.	Fehler an den Kohlebürsten. Kundendienst kontaktieren.
	Wicklungsschluss.
	Kollektor verschmutzt.

Wartung

• Reinigung: Die Tigersäge abschalten und den Akku entnehmen. Die Tigersäge mit einem weichen Tuch abwischen. Bei Bedarf ein mildes Reinigungsmittel verwenden, niemals scheuernde Reinigungsmittel oder Lösungsmittel.
  • Die Lüftungsöffnungen des Motors stets frei halten.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Schlaggeschwindigkeit 0–3000/min

Schlaglänge 22 mm

Sägekapazität Holz 60 mm, Stahl 5 mm

Schallpegel LpA = 82,7 dB(A), K = 3 dB(A)

LwA = 93,7 dB(A), K = 3 dB(A)

Schwingungsemissionswert a_h,B = 19,276 m/s^2, K = 1,5 m/s^2

a_h, W_B = 18,320 m/s^2, K = 1,5 m/s^2

Gewicht 1,8 kg (ohne Akku)

(Akku und Ladegerät separat erhältlich)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

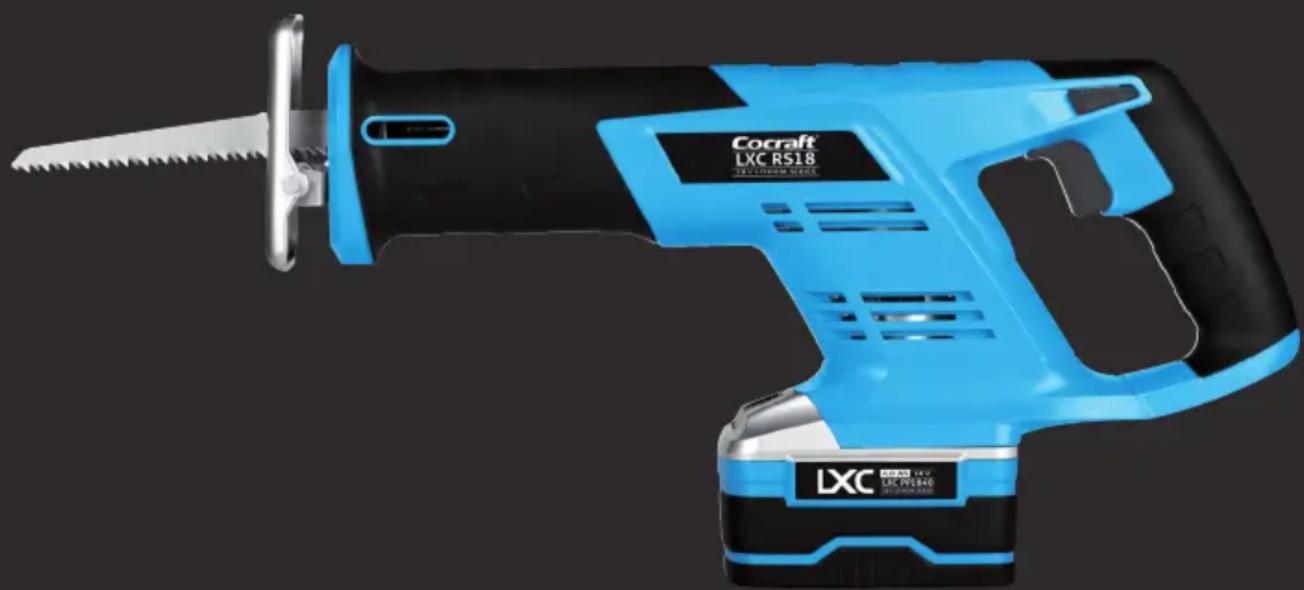

RECIPROCATING SAW

Cocraft 40-8506

DMF008C-180
