Produkttype	Trådløs drill
Merke	Luxor
Modell	BSE12
Strømkilde	Oppladbart litium-ion-batteri (DC 12V)
Batterikapasitet	1.3 Ah (1300 mAh)
Tomgangshastighet	0 – 550 rpm
Chucktype	Nøkkelfri chuck, 10 mm kapasitet
Momentinnstillinger	11 posisjoner (1-11) pluss boormodus
Ladeinngang	100-240 V, 50/60 Hz, 22 W
Ladeutgang	DC 13.6 V, 1 A
Ladetid	Første: 7 timer; Standard: 1-2 timer
Vekt	Ca. 1,1 kg (med batteri)
Mål	Ca. 21 x 6 x 18 cm
Variabel hastighetstrigger	Ja, trykkfølsom
Forover/bakover rotasjon	Ja, med låsbar midtstilling
Elektrisk brems	Ja, chuck stopper når avtrekkeren slippes
LED arbeidslys	Ja, aktiveres med motor
Inkluderte tilbehør	Skrutrekker, batteri, lader, dobbeltsidig bits (PH2 + S5.5), bruksanvisning
Vedlikehold	Rengjør med tørr klut eller trykkluft; hold ventilasjonsåpningene rene
Sikkerhetsfunksjoner	Dobbel isolasjon, låsebryter, overopphetingsbeskyttelse (batterilader)

Ofte stilte spørsmål - BSE12 Luxor

Hvordan lader jeg batteriet for første gang?

Plasser batteripakken i laderen. De røde og grønne lysene vil lyse. La den være i lading i 7 timer for første gangs lading. For påfølgende ladinger tar det omtrent 1-2 timer.

Hvordan fjerner og setter jeg inn batteripakken?

Sørg for at verktøyet er slått av. Trykk på utløserknappene på begge sider av batteripakken og skyv den av. For å sette inn, juster batteriet med verktøyets skinner og skyv til det klikker på plass.

Hvordan endrer jeg rotasjonsretningen?

Bruk retningsvelgeren for rotasjon som er plassert over avtrekkeren. Skyv den til høyre for forover (med klokken), til venstre for revers (mot klokken). Midtstillingen låser avtrekkeren.

Hvordan justerer jeg momentinnstillingen?

Drei på momentinnstillingsringen (rundt chucken) til ønsket nummer. 1 er lavest moment, 11 er høyere, og boreikonet (bormodus) gir maksimalt moment for boring.

Hvordan installerer jeg et bor eller skrutrekkerbits?

Hold verktøyet fast. Drei chuckens ring med klokken for å åpne kjevene. Sett inn bitsen, og drei chuckens ring mot klokken for å stramme godt. Pass på at bitsen er sentrert.

Hvordan fungerer LED-arbeidslyset?

LED-lyset slår seg på automatisk når motoren går. Trykk lett på avtrekkeren for å starte motoren og belyse arbeidsområdet.

Hva er tomgangshastigheten til denne drillen?

Tomgangshastigheten varierer fra 0 til 550 rpm, kontrollert av hvor hardt du trykker på avtrekkeren.

Hvor lang tid tar det å lade batteriet helt?

Etter den første 7-timers ladingen, tar det vanligvis 1 til 2 timer å lade batteriet fullt under normal bruk. Laderens indikatorlys viser ladestatus.

Hvordan bør jeg rengjøre og vedlikeholde drillen?

Tørk av utsiden med en tørr klut. Bruk trykkluft for å fjerne støv fra ventilasjonsåpningene. Ikke bruk vann eller slipe rengjøringsmidler. Koble alltid fra verktøyet før rengjøring.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker denne drillen?

Bruk alltid vernebriller og hørselvern. Hold hendene unna roterende deler. Ikke tving verktøyet. Bruk kun med spesifisert batteripakke og lader. Les hele bruksanvisningen for fullstendige sikkerhetsinstruksjoner.

BRUKSANVISNING BSE12 Luxor

• Hold arbeidsområdet rent og godt opplyst.
• Ikke bruk verktøyet på områder med brennbare væsker, gasser eller støv. Verktøyet kan lage gnister som kan antenne støv eller gass.
• Ikke utsett verktøyet for regn eller annen væske. Hvis det kommer vann inn i verktøyet, øker det foren for elektrisk støt.
• Ikke belast ledningen. Ikke bruk ledningen til å bære, henge opp eller dra verktøyet, eller til å trekke støpselet ut av stikkontakten. Hold ledning en unna varme, olje, skarpe kanter og deler som beveger seg. Skadde eller sammenfiltrede ledninger øker faren for elektrisk støt.
• Bruk alltid vernebriller. Du kan også bruke annet verneutstyr som støvmaske eller hørselvern for å redusere faren for personskader.
• Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna de bevegelige delene. Løstsittende klær, smykker og langt hår kan hekte seg fast i bevegelige deler.
• Unngå utilsiktet start av verktøyet: Pass på at bryteren står i AV-stilling før du kobler til strømkilden, tar opp eller bærer verktøyet.
• Ikke bruk verktøyet hvis PÅ/AV-bryteren ikke funger

er. Verktøyet må repareres før det kan brukes igjen.
- Trekk ut støpselet før du foretar eventuelle justeringer, skifter tilbehør eller legger verktøyet til oppbevaring.
• Oppbevar verktøyet utilgjengelig for barn.
- Verktøy krever vedlikehold. Kontroller om bevegelige deler er feilinnstilt eller har låst seg, se etter om noe er ødelagt, og kontroller andre forhold som kan påvirke bruken av verktøyet. Verktøy med skader må repareres før det kan brukes igjen.

BRUK:

• Ikke plasser hendene i nærheten av det roterende tilbehøret.
• Sikre arbeidsemnet.
• Forsikre deg alltid om at verktøyet er slått av og frakoblet før du forsøker å utføre inspeksjon eller vedlikehold.

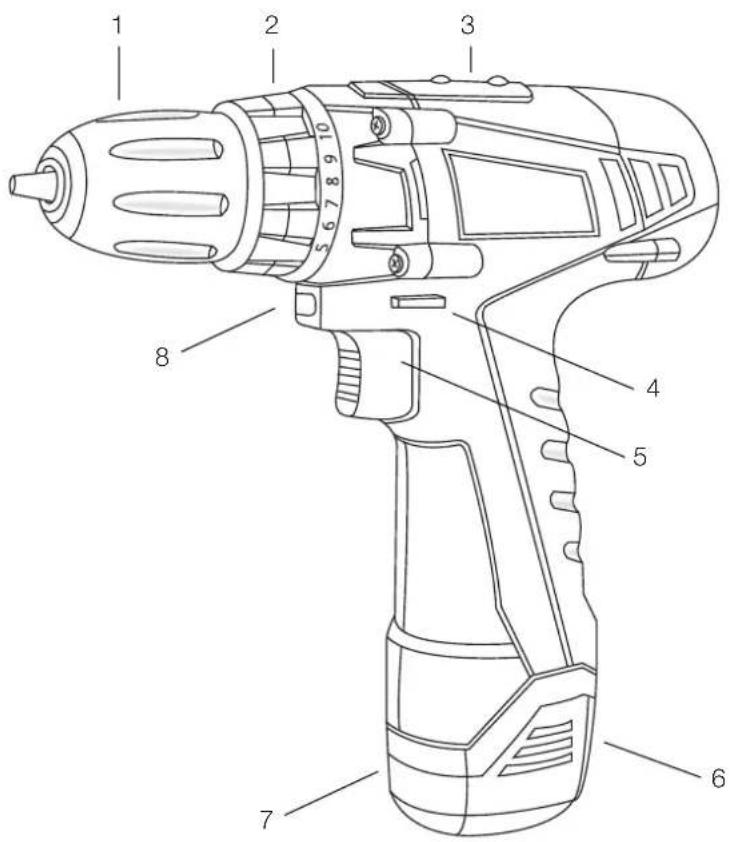

DELER

1. Nøkkelfri chuck
2. Momentivelger (1-11)
3. Nivåboble
4. Forover-/bakovervelger
5. PÄ/AVbryer
6. Frigjøringsmekanisme for batteripakke
7. Batteripakke
8. LED-lys

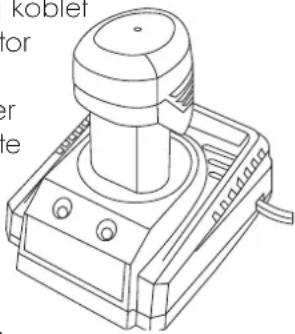

1. Sett batteripakken i laderen i henhold til anvisningene.
2. Når batteripakken er riktig koblet til, vil rød og grønn indikator lyse opp.

- Verktøyet må lades i 7 timer før det tas i bruk. Etter første lading, med vanlig bruk, vil ladingen ta mellom 1 og 2 timer.

- Batteripakken blir litt varm å ta på mens den lader. Dette er normalt, og er ikke tegn på noe galt.

- Når laderen er koblet til strømforsyningen, fortsetter den røde indikatoren å lyse. Det viser at laderen er riktig koblet til. Når batteriet er fulladet, vil det fortsatt lyse i rød indikator.

TA UT / SETTE INN BATTERIET:

1. Sørg alltid for at verktøyet er slått av.
2. Hold verktøyet med den ene hånden og batteripakken med den andre. Trykk inn frigjøringspakken for å ta ut batteriet.

• Verktøyet startes og stoppes ved å trykke på og slippe PÅ/AV-bryteren.
• Dette verktøyet har en elektrisk brems som gjør at chucken stopper umiddelbart når du slipper PÅ/AV-bryteren helt.

LÅSEKNAPP:

- Lås PÅ/AV-bryteren ved å sette forover-/bakovervelgeren i midtstilling.

BRUK

ENDRE ROTASJONSRETNING:

• Rotasjonsretningen styres av forover-/bakovervelgeren (3) som er plassert over PÅ/AV-bryteren.
• Velg foroverretning ved å slippe PÅ/AV-bryteren og skyve forover-/bakovervelgeren mot høyre side av verktøyet.

tasjon med klokken

- Velg bakoverretning ved å skyve velgeren mot venstre side av verktøyet. Når velgeren står i midtstilling, er PÅ/AV-bryteren låst og verktøyet kan ikke startes.

sjon mot klokken

REGULERE HASTIGHETEN:

- Hastigheten styres av hvor hardt du trykker på bryteren.

SETTE INN OG TA UT BITS OG BOR:

1. Hold verktöyet stödig med én hånd.
2. Bruk den andre hånden til å dreie chuckringen med klokken til åpningen er stor nok til bitsen/boret.
3. Sett boret eller skrutrekkerbitsen inn i chucken.
4. Drei chuckringen mot klokken til tilbehøret er klemt godt fast.
5. Ta ut tilbehøret ved å følge samme prosedyre i motsatt rekkefølge.

JUSTERE DREIEMOMENTET:

- Dreiemomentet justeres ved å dreie på momentvelgeren. Dreiemomentet er høyere når velgeren settes i en høy stilling. Dreiemomentet er lavere når velgeren settes i en lav stilling. 1 angir laveste og "2" angir høyeste innstilling.

LED-LYS:

- LED-lyset slås på när motoren startes. Trykk lett på PÅ/AV-bryteren for å få motoren i gang og slå på LED-lyset.

BRUK

BORING:

• Før du begynner å bore, må momentvelgeren settes i borestilling "2".
• Ved boring i harde og glatte overflater må du bruke en sentreringskjørner til å markere ønsket plassering av hullet. Dermed hindrer du at borbitsen glir vekk fra midtpunktet når du begynner på hullet.
• Hold verktøyet godt fast og plasser spissen av boret eller bitsen i arbeidsemnet. Ikke trykk hardere enn at bitsen bare skjærer seg ned i arbeidsemnet.
• Hullet må ikke bli forsøkt utvidet ved å bruke sidetrykk.

BORING I TRE:

• Oppnå maksimal ytelse ved å bruke stålbits egnet til boring i høy hastighet i tre.
• Start boringen ved meget lav hastighet for å unngå at bitsen glir vekk. ∅k hastigheten etter hvert som bitsen skjærer seg inn i materialet.

BORING I METALL:

• Oppnå maksimal ytelse ved å bruke bits egnet til boring i høy hastighet i metall eller stål.
• Merk av hullet i metallet.
• Start boringen ved meget lav hastighet for å unngå at bitsen glir vekk. ∅k hastigheten etter hvert som bitsen skjærer seg inn i materialet.

• Verktøyet rengjøres ved å tørke av de utvendige delene med en tørr klut.
• Filspon og støv kan fjernes ved hjelp av trykkluft.
• Ikke bruk vann til rengjøring.
• Sørg for at luftehullene er fri for støv og skitt.
• Bruk aldri korrosive eller slipende rengjøringsmidler, ettersom dette kan skade plastdelene på verktøyet.

Batteri DC 12V, 1	300mAh, Li-ion
Tomgangsturtall 0~	550 o/min
Chuck 10 mm
Spenning/frekvensfor lader	100-240V, 50/60Hz, 22W
Utgangseffekt forlader	DC 13.6V, 1A
Ladetid 1 timer

INNHOLD I ESKEN

• Skrutrekker
• Batteripakke
• Batterilader
• Bruksanvisning

MIU∅

Dette symbolet på produktet eller i bruksanvisningen betyr at det elektriske eller elektroniske utstyret skal avfallshåndteres adskilt fra husholdningsavfall når det skal kasseres. EU- og E∅S-landen har separate innsamlingssystemer. Kontakt din lokale forhandler eller din lokale myndighet for mer informasjon.

OFFENTLIGE FORSKRIFTER OG SIKKERHET

Dette produktet er fremstilt i overensstemmelse med gjeldende lovgivning for elektromagnetiske felt (EMF), og det betyr at den er sikker å bruke når sikkerhetsinstruksjonene overholdes. Produktet er fremstilt ifølge gjeldende forskrifter under EUs lovgivning, som begrenser bruk av farlige stoffer i elektrisk og elektronisk utstyr (RoHS-direktivet 2011/65/EU).

FORBEHOLD

Vi forbeholder oss retten til å rette eventuelle typografiske feil, og vi forbeholder oss retten til å foreta fortløpende endringer og forbedringer av produktet og tilhørende materiell.

Li-ion
