Produkttype	7" digital fotoramme
Merke	Clas Ohlson
Modell	KD0706-A14 (også KD0706-A14-UK, KD0706-A14W-UK)
Skjermstørrelse	7 tommer (16:9 sideforhold)
Oppløsning	800 x 480 piksler
Skjermtype	Farge TFT LCD
Kontrastforhold	350:1
Lysstyrke	230 cd/m²
Responstid	20 ms
Betraktningsvinkel	60° (venstre/høyre/vertikalt), 40° (horisontalt)
Inngangsspenning	5 V DC, 1 A
Strømforsyning	Nettadapter (100-240 V AC, 50/60 Hz)
Minne kortstøtte	SD, SDHC, MMC
USB-port	USB 2.0
Internt minne	8 MB
Støttet bildeformat	JPEG
Driftstemperatur	0°C til 40°C
Fuktighetsområde	10-85% RH
Dimensjoner (B x H x D)	202 x 142 x 23 mm
Stativ	Inkludert, skrus fast
Lysbildefremvisningsmoduser	1 bilde, 4 bilder, 3 bilder
Lysbildeshastighet	3 sekunder til 1 time
Bildeeffekter	Farge, Monokrom, Sepia
Overgangseffekter	Tilfeldig, Splitt horisontal, osv.
Språk	Engelsk, Svensk, Finsk, Norsk
Kalenderfunksjon	Ja, med innstilling av tid og dato
Filbehandling	Kopier, roter, zoom, slett bilder
Sikkerhetsfunksjoner	Ikke åpne kabinettet, unngå vann, koble fra når den ikke er i bruk
Rengjøring	Myk, fuktig klut med mildt rengjøringsmiddel
Avhending	Følg lokale forskrifter

Ofte stilte spørsmål - KD0706-A14 Clas Ohlson

Hvordan starter jeg en lysbildefremvisning?

Trykk på Avspilling/Pause-knappen (▶II) etter å ha markert et bilde i Bildemenyen. Lysbildefremvisningen starter fra det valgte bildet.

Hvordan stiller jeg inn tid og dato?

Gå til Oppsett > Still inn tid/dato. Bruk piltastene for å justere år, måned, dag, time, minutt og sekund. Trykk på ▶II for å bekrefte hver. Naviger til Lagre tid og trykk ▶II for å lagre.

Hvilke minnekort støttes?

Rammen støtter SD, SDHC og MMC minnekort.

Hvordan sletter jeg et bilde?

Marker Fil-symbolet i hovedmenyen, naviger til ønsket bilde, hold inne MENU i 3 sekunder, og velg deretter Slett.

Hvordan roterer eller zoomer jeg et bilde?

Vis bildet i fullskjerm, hold inne MENU i 3 sekunder, og velg deretter Roter eller Zoom fra alternativene.

Hvorfor slår ikke rammen seg på?

Kontroller at nettadapteren er riktig tilkoblet rammen og en fungerende stikkontakt. Trykk på Av/på-knappen (⏻) på baksiden.

Kan jeg bruke en USB-stasjon med denne rammen?

Ja, rammen har en USB 2.0-port for USB-minneenheter.

Hvordan endrer jeg språket?

Gå til Oppsett > Språk og velg mellom engelsk, svensk, finsk eller norsk ved hjelp av piltastene og ▶II.

Hvordan justerer jeg lysstyrke eller kontrast?

Gå til Oppsett > Skjerm. Bruk piltastene for å justere kontrast, lysstyrke, metning og fargetone.

Hva gjør jeg hvis minnekortet ikke leses?

Sørg for at kortet er formatert som FAT32 og inneholder JPEG-bilder. Kontroller også at kortet er satt helt inn. Rammen støtter SD, SDHC og MMC opptil 32 GB.

BRUKSANVISNING KD0706-A14 Clas Ohlson

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Produktbeskrivelse

• 7" Digital fotoramme widescreen.
• Viser dine digitale jpeg-bilder.
• Tilkobling for usb-minne eller minnekort (SD/SDHC/MMC).
• Leveres med nettadapter.

2. Forpakningen inneholder

• Digital fotoramme
• Bruksanvisning
• Strømadapter
• Støtte

3. Sikkerhet

• Advarsel! Dekselet må ikke åpnes. Farlig spenning finnes ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan gi elektrisk støt.
• Produktet må kun repareres av kyndig servicepersonell.
• Produktet må ikke demonteres eller endres på.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.
• Ventilasjonsåpningene må ikke tildekkes. Plasser heller ikke produktet i nærheten av varme steder, som f.eks. like over et varmeelement, oppå tv eller i en sofa hvor ventilasjonsåpningene blokkeres.
• Strømadapteren må kobles fra strømuttaket dersom produktet ikke skal brukes på en stund.
• Produktet er konstruert for 8 til 10 timers kontinuerlig drift. Unngå å bruke det i lengre tid i strekk enn dette. La produktet hvile en stund før det brukes igjen.
• Produktet er kun beregnet for innendørs bruk.
• Unngå å utsette produktet for direkte sollys over lang tid.
• Bruk aldri dette produktet i støvete, fuktige eller skitne miljøer.
• Benytt kun en myk, lett fuktet klut og mildt vaskemiddel ved rengjøring av skjermen.
• Nettadapter må ikke kobles fra, mens spilling pågår. Det er fare for at det tilkoblede minnet skades. Ta heller ikke bort det tilkoblede minnet mens spilling pågår.

4. Knapper og funksjoner


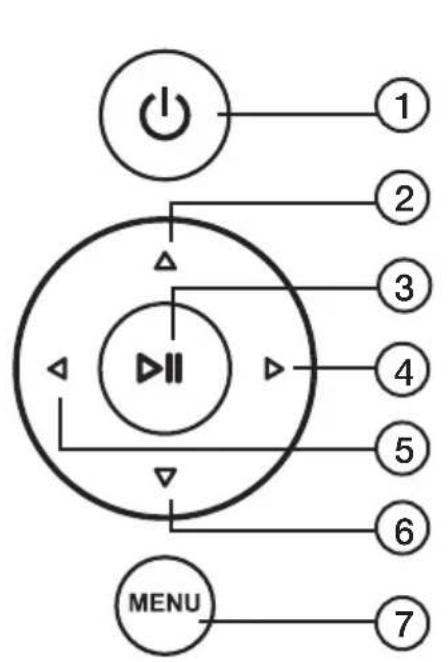

Taster på baksiden

1. [ ∅ Strømbryter Av/På.
2. [▲] Flytte markøren oppover.
3. [▶II] Trykk for å starte bildeframvisningen, ta pause eller for å bekrefte et valg.
4. [▶] Flytte markøren til høyre.
5. [◀] Flytte markøren til venstre.
6. [▼] Flytte markøren nedover.
7. [MENU] Trykk for å gå tilbake til hovedmenyen eller åpne filhåndteringen (kopiere/slette filer).

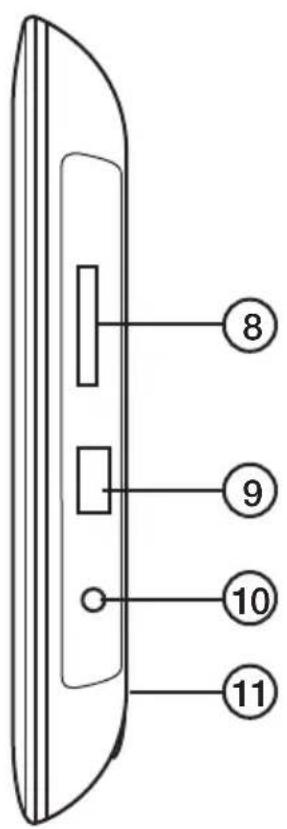

På fotorammens høyre side

1. Tilkobling for minnekort: SD/SDHC/MMC
2. Usb-tilkobling
3. 5 V DC
4. Innfesting av støtte.

5. Bruk

Fotorammen er beregnet for å stå på et bord eller liknende.

1. Skru fast støtten på baksiden (11).
2. Fjern beskyttelsesfilmen fra skjermen.
3. Støpselet plugges så til et strømuttak og et 5 V DC-uttaket på fotorammen.
4. Et minnekort av typen SD/SDHC/MMC eller USB kobles til fotorammen.
5. Trykk på [💡] for å slå på fotorammen.
6. Startbildet vises.

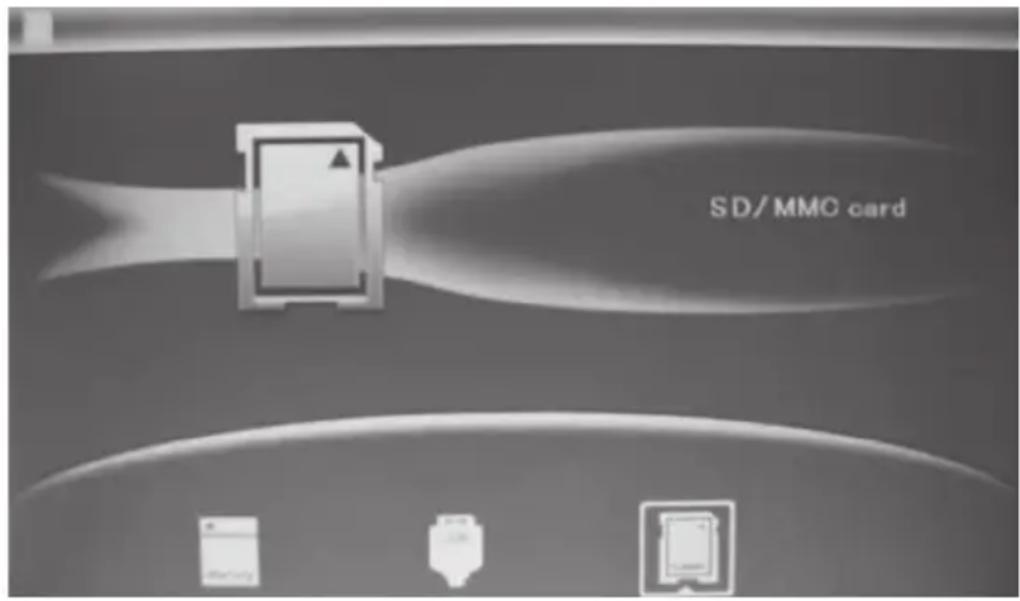

1. Et symbol for det tilkoblede minnet vises på skjermen. Bildeframvisningen starter umiddelbart. (Velg ønsket minne for visning dersom flere minner er koblet til).
2. Trykk to ganger på [MENU] for å åpne hovedmenyen: Photo (bilder), File (viser minnets innhold av bilder/mapper), Calendar (viser kalender og tid) eller Setup (innstillinger).

6. Hovedmenyen

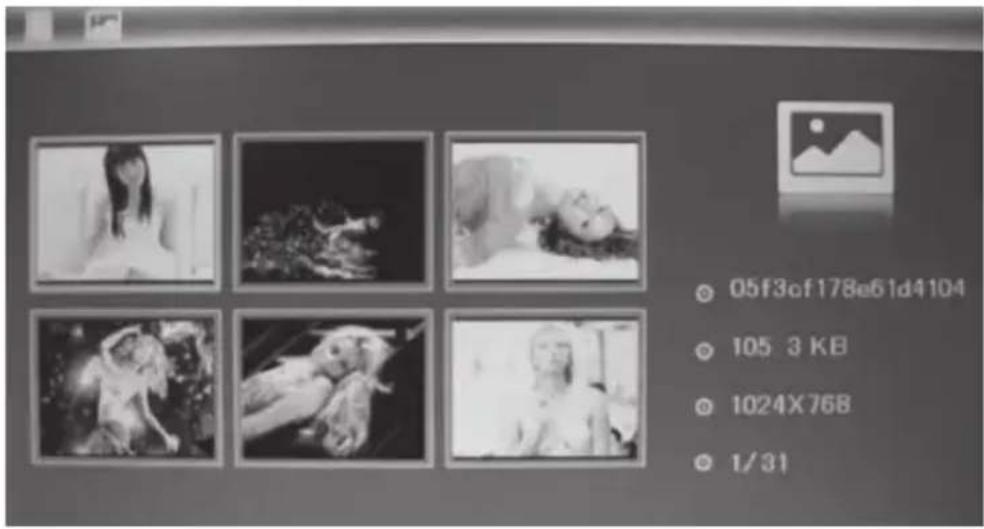

6.1 Photo - Her vises bilder som miniatyrer

1. Merk det tilkoblede minnekortet.
2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (4) eller (5).
3. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6).
4. Informasjon om det merkede bildet vises: Filnavn, filstørrelse, bildestørrelse og bildenummer/totalt antall bilder.
5. Trykk på [MENU] for å gå tilbake til hovedmenyen.
6. Trykk på [▶II] for å starte bildeframvisning fra det markerte bildet.

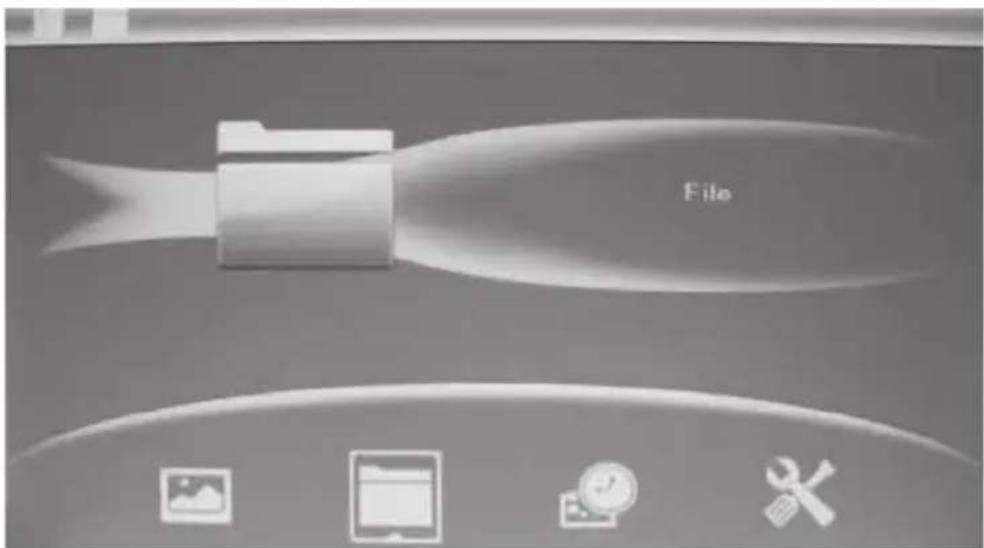

6.2 File – Her vises filer og mapper som er på minnet

Merk ønsket minnekort med retningstastene (2)(4)(5) eller (6). Informasjon om minnets innhold av filer og mapper vises. Du kan vise JPEG-bilder ved å trykke på [▶II].

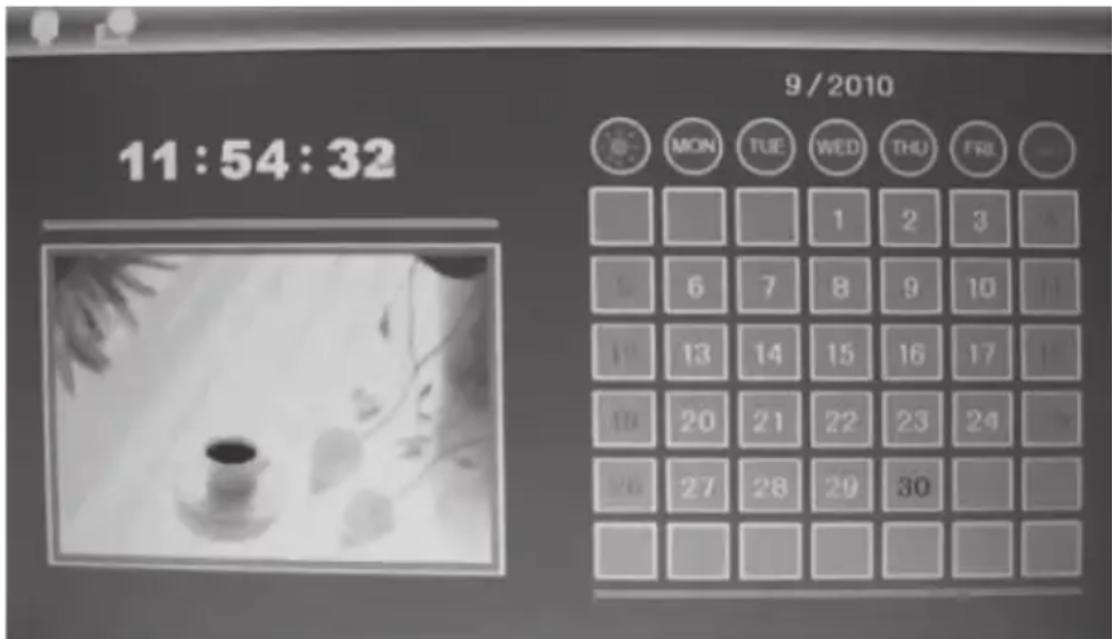

6.3 Calendar – Her vises kalender og tid

1. Trykk to ganger på [MENU] for å åpne hovedmenyen.
2. Gå til kalenderikonet med retningstastene (4)(5).
3. Trykk på [▶II] for å bekrefte.
4. Tid og dato stilles inn slik:
5. Åpne Setup (innstillinger) og velg Set time/date. Trykk på [▶II] for å bekrefte.
6. Year (år) merkes, still inn riktig år med retningstastene (4)(5) (I innstillingsmodus blir den merkede teksten rød). Trykk på [▶II] for å bekrefte.
7. Fortsett på samme måten med måned, dato, time, minutt og sekund.
8. Gå til Save Time med retningstastene (2)(6) for å lagre innstillingen. Trykk på [▶II] for å bekrefte.

Visningsformat for tid stilles inn slik

a. Gå ned til Set Time Format.
b. Trykk på [▶II] for å bekrefte.
c. Velg mellom 12 eller 24 timers visning.
d. Trykk to ganger på [MENU] for å gå tilbake til hovedmenyen.

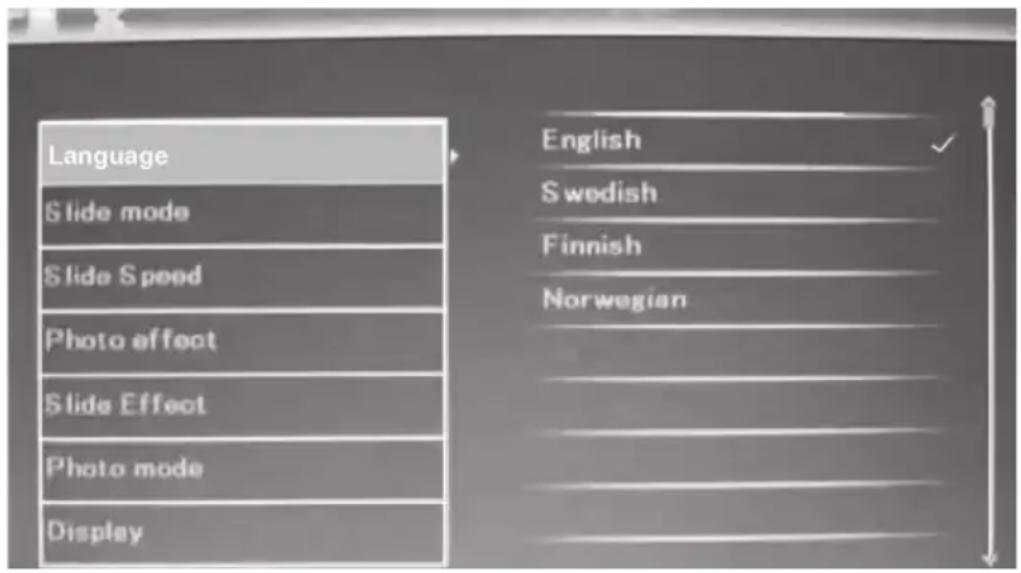

6.4 Setup (innstillinger)

1. Trykk to ganger på [MENU] for å åpne hovedmenyen.
2. Gå til Setup-ikonet med retningstastene [▶] (4).
3. Trykk på [▶II] for å bekrefte.
4. Hovedmenyen har innstillinger for:

a. Language (språk): English, Swedish, Finnish eller Norwegian
b. Slide mode (bildeframvisningsmodus): 1 bilde, 3 bilder eller 4 bilder
c. Slide speed (tidsintervallet mellom bildeskiftet). Fra 3 sekunder til 1 time.
d. Photo effect (bildeeffekt): Color (farge), Monocrom (svart/hvit), Sepia (sepiatonet).
e. Slide effect (effekt ved bildeovergang): Random, Split horizontal in etc.
f. Photo mode (bildestørrelse): Auto fit, Optimal eller Full.
g. Display: Contrast (kontrast) Brightness (lysstyrke), Saturation (fargemetting) og Tint (nyanse).
h. Set time/date (still inn tid og dato).
i. Set time-format (visningsformat for tid 12/24 timer).
j. Format built-in memory (formatere det innebygde minnet).
k. Reset setting (stille tilbake til fabrikkinnstillingene).
I. Exit (avslutte og gå tilbake til normalvisning).

1. Trykk på [MENU] for å gå tilbake til normal bildevisning.

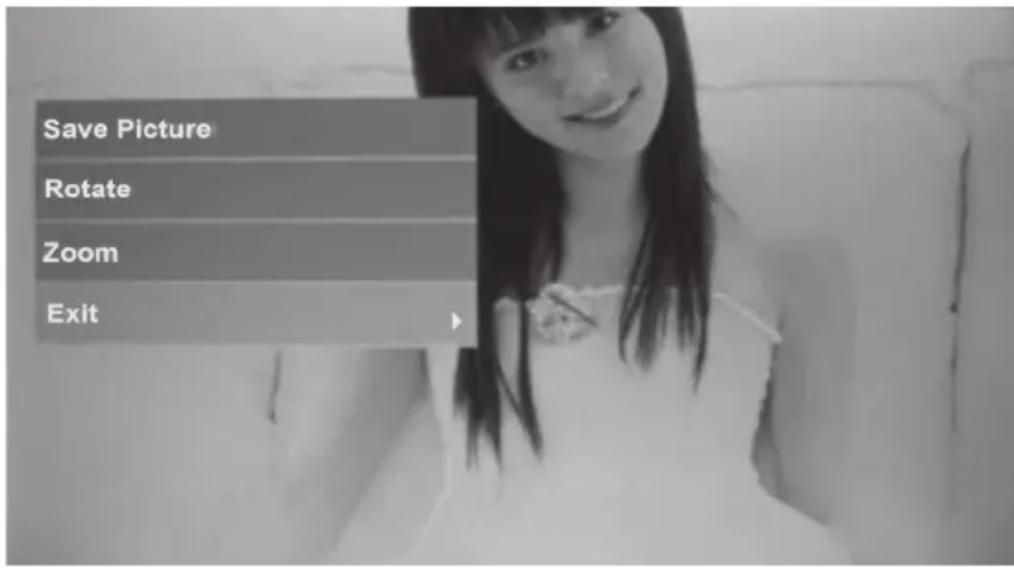

6.5 Lagre, rotere eller zoome bildet

1. Merk det tilkoblede USB-minnet eller minnekortet.
2. Marker Photo-ikonet (plassert lengst til venstre) med retningstastene (4) eller (5).
3. Merk ønsket bilde med retningstastene (2)(4)(5) eller (6) og trykk på [▶II] for å vise hele bildet.
4. Hold inn [MENU] (7) i ca. 3 sekunder.
5. Innstillingene åpnes. Merk ønsket funksjon: Save Picture (lagre bildet), Rotate (rotere) eller Zoom (forstørre bilde).
6. Foreta ønsket innstilling ved å trykke flere ganger på [▶II].
7. Merk Save Picture og trykk på [▶II] for å lagre bildet som du har endret.
8. Trykk på [MENU] for å gå tilbake til normal bildevisning.

1. Merk det tilkoblede minnekortet.
2. Merk File-ikonen med retningsknappene (4)(5).
3. Merk ønsket fil med retningsknappene (2)(6).
4. Hold inn [MENU] (7) i ca. 3 sekunder.
5. Innstillingene åpnes. Merk ønsket funksjon: Delete (slette) eller Exit (avbryt).
6. Trykk på [MENU] for å gå tilbake til normal bildevisning.

7. Stell og vedlikehold

Rengjør med en myk og lett fuktet klut. Bruk aldri løsningsmiddel eller sterke rengjøringsmidler.

8. Feilsøking

Symptom Tiltak
Enheten starter ikke / Det kommer ikke opp noe bilde på skjermen.	Kontroller at strømledningen er riktig satt i.
Minnekortet kan ikke leses. Kontroller	at filene på minnekortet støttes av bilderammen. Se Spesifikasjoner.
Enkelte bilder lades fortere enn andre.	Bilder med høy oppløsning tar lengre tid å laste ned. Bruk bilder med lavere oppløsning for raskere vising.Anbefalt oppløsning er 800 x 600 punkter.

9. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

10. Spesifikasjoner

Skjerm 7" farge TFT-LCD (16x9)

Oppløsning 800 (h) x 480 (v)

Betraktingsvinkel 60° (venstre/høyre/vertikalt), 40° (horisontalt)

Kontrast 350:1

Lysstyrke 230 cd/m²

Responstid 20 ms

Spenning 5 V DC, 1 A via medfølgende batterieliminator

(100 240 V AC, 50/60 Hz)

Usb-tilkobling USB 2.0

Minnekort SD (Secure Digital), MMC (Multimedia Card),

Brukstemperatur 0 °C \~ 40 °C (ved luftfuktighet mellom 10 og 85 % RH)

Størrelse 202 x 142 x 23 mm
