Tuotetyyppi	7" digitaalinen valokuvakehys
Merkki	Clas Ohlson
Malli	KD0706-A14 (myös KD0706-A14-UK, KD0706-A14W-UK)
Näytön koko	7 tuumaa (16:9 kuvasuhde)
Tarkkuus	800 x 480 pikseliä
Näyttötyyppi	Väri-TFT-LCD
Kontrastisuhde	350:1
Kirkkaus	230 cd/m²
Vasteaika	20 ms
Kuvakulma	60° (vasen/oikea/pysty), 40° (vaaka)
Tulojännite	5 V DC, 1 A
Virtalähde	Verkkosovitin (100-240 V AC, 50/60 Hz)
Muistikorttituki	SD, SDHC, MMC
USB-portti	USB 2.0
Sisäinen muisti	8 MB
Tuetut kuvamuodot	JPEG
Käyttölämpötila	0 °C - 40 °C
Kosteusalue	10-85% RH
Mitat (L x K x S)	202 x 142 x 23 mm
Jalusta	Mukana, ruuvattava
Diaesitystilat	1 kuva, 4 kuvaa, 3 kuvaa
Diaesityksen nopeus	3 sekunnista 1 tuntiin
Kuvatehosteet	Väri, Mustavalko, Sepia
Siirtymäefektit	Satunnainen, Vaakajako jne.
Kielet	Englanti, Ruotsi, Suomi, Norja
Kalenteritoiminto	Kyllä, ajan ja päivämäärän asetuksella
Tiedostojen hallinta	Kopioi, kierrä, zoomaa, poista kuvia
Turvallisuusominaisuudet	Älä avaa koteloa, vältä vettä, irrota pistoke, kun ei käytössä
Puhdistus	Pehmeä kostea liina miedolla pesuaineella
Hävittäminen	Noudata paikallisia määräyksiä

Usein kysytyt kysymykset - KD0706-A14 Clas Ohlson

Kuinka aloitan diaesityksen?

Paina Toisto/Tauko-painiketta (▶II) korostettuasi kuvan Valokuva-valikossa. Diaesitys alkaa valitusta kuvasta.

Kuinka asetan ajan ja päivämäärän?

Mene kohtaan Asetukset > Aseta aika/päivämäärä. Käytä nuolinäppäimiä säätääksesi vuosi, kuukausi, päivä, tunti, minuutti ja sekunti. Paina ▶II vahvistaaksesi jokaisen. Siirry kohtaan Tallenna aika ja paina ▶II tallentaaksesi.

Mitä muistikortteja tuetaan?

Kehys tukee SD-, SDHC- ja MMC-muistikortteja.

Kuinka poistan kuvan?

Korosta Tiedosto-symboli päävalikossa, siirry haluttuun kuvaan, pidä MENU painettuna 3 sekuntia, valitse sitten Poista.

Kuinka voin kiertää tai zoomata kuvaa?

Katso kuvaa koko näytöllä, pidä MENU painettuna 3 sekuntia, valitse sitten vaihtoehdoista Kierrä tai Zoomaa.

Miksi kehys ei käynnisty?

Varmista, että verkkosovitin on kytketty oikein kehykseen ja toimivaan pistorasiaan. Paina takana olevaa Virtapainiketta (⏻).

Voinko käyttää USB-tikkua tämän kehyksen kanssa?

Kyllä, kehyksessä on USB 2.0 -portti USB-muistilaitteille.

Kuinka vaihdan kieltä?

Mene kohtaan Asetukset > Kieli ja valitse englanti, ruotsi, suomi tai norja nuolinäppäimillä ja ▶II.

Kuinka säädän kirkkautta tai kontrastia?

Mene kohtaan Asetukset > Näyttö. Käytä nuolinäppäimiä säätääksesi kontrastia, kirkkautta, kylläisyyttä ja sävyä.

Mitä teen, jos muistikorttia ei lueta?

Varmista, että kortti on alustettu FAT32-muotoon ja sisältää JPEG-kuvia. Tarkista myös, että kortti on työnnetty kokonaan sisään. Kehys tukee SD-, SDHC- ja MMC-kortteja enintään 32 Gt asti.

KÄYTTÖOHJE KD0706-A14 Clas Ohlson

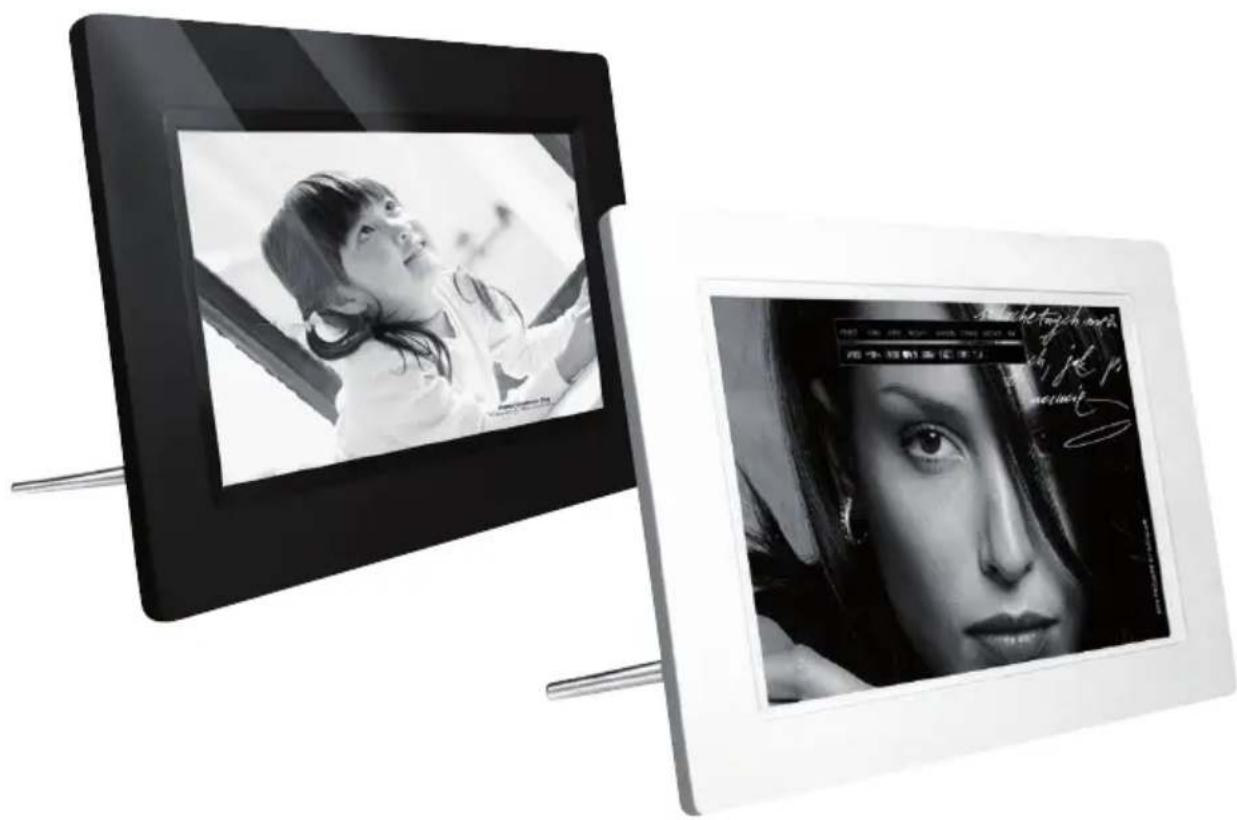

Digitaalinen valokuvakehys 7"

Digitaalinen valokuvakehys 7"

Tuotenumero 18-8256 Malli KD0706-A14-UK

18-8257 KD0706-A14W-UK

38-4495 KD0706-A14

38-4496 KD0706-A14W

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Tuotekuvaus

• Digitaalinen valokuvakehys 7", widescreen.
• Näyttää digitaaliset jpeg-kuvat.
• Liitäntä usb-muistille tai muistikortille (SD/SDHC/MMC).
• Mukana muuntaja.

2. Pakkauksen sisältö

• Digitaalinen valokuvakehys
- Käyttöohje
- Muuntaja
• Tuki

3. Turvallisuus

• Varoitus! Älä avaa laitteen koteloa. Kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun.
• Laitteen saa korjata vain alan ammattilainen.
• Älä pura tai muuta laitetta.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.
• Älä peitä ilmanvaihtoaukkoja. Älä myöskään aseta tuotetta lämpimien paikkojen läheisyyteen, esim. lämmittimen tai tv:n päälle tai sohvalle, jossa ilmanvaihtoaukot ovat vaarassa peittyä.
• Irrota muuntaja pistorasiasta, jos et käytä tuotetta pidempään aikaan.
• Tuote on suunniteltu 8–10 tunnin jatkuvaan käyttöön. Vältä käyttämästä sitä pidempään yhtäjaksoisesti. Anna laitteen levähtää hetki, ennen kuin käytät sitä uudestaan.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista laitetta pitkiä aikoja suoralle auringonpaisteelle.
• Älä käytä laitetta kosteissa, pölyisissä tai likaisissa paikoissa.
• Puhdista näyttö tarvittaessa pehmeällä liinalla, joka on kostutettu miedolla tiskiaineliuoksella.
• Älä irrota muuntajaa toiston aikana. Tämä voi vahingoittaa kehykseen liitettyä muistia. Älä myöskään poista liitettyä muistia toiston aikana.

4. Painikkeet ja toiminnot


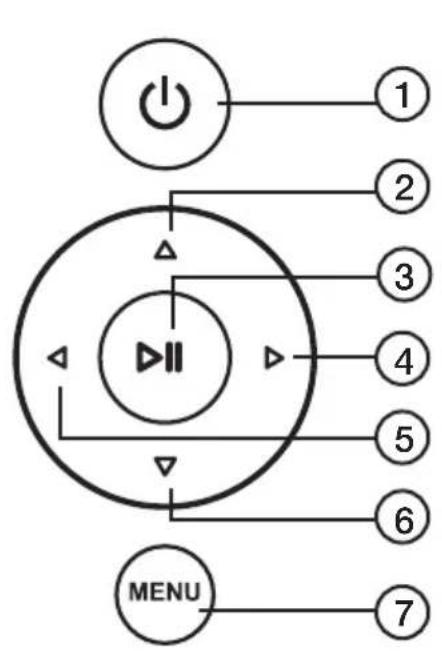

Taustapuolen painikkeet

1. [💡] Virtakytkin.
2. [▲] Siirtää osoitinta ylöspäin.
3. [▶II] Aloittaa/keskeyttää kuvaesityksen tai vahvistaa valinnan.
4. [▶] Siirtää osoitinta oikealle.
5. [◀] Siirtää osoitinta vasemmalle.
6. [▼] Siirtää osoitinta alaspäin.
7. [MENU] Palaa päävalikkoon tai avaa tiedostonhallinta (kopioi/poista tiedostoja).

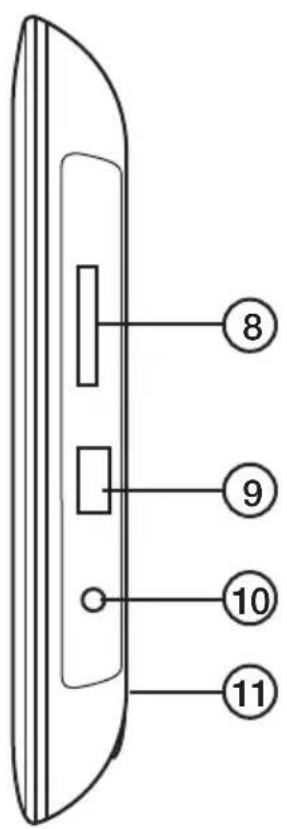

Valokuvakehyksen oikealla sivulla

1. Liitäntä muistikortille: SD/SDHC/MMC
2. Usb-liitäntä
3. DC 5 V
4. Tuen kiinnityskohta

5. Käyttö

Valokuvakehyksen voi asettaa pöydälle tai muulle vastaavalle pinnalle.

1. Ruuvaa tuki takaosaan (11).
2. Irrota näytön suojakalvo.
3. Kytke muuntaja seinäpistorasiaan ja liitä DC-pistoke kehyksen DC 5 V -liitäntään.
4. Liitä valokuvakehykseen muistikortti (SD/SDHC/MMC) tai usb-muisti.
5. Käynnistä valokuvakehys painamalla [⏻] (1).

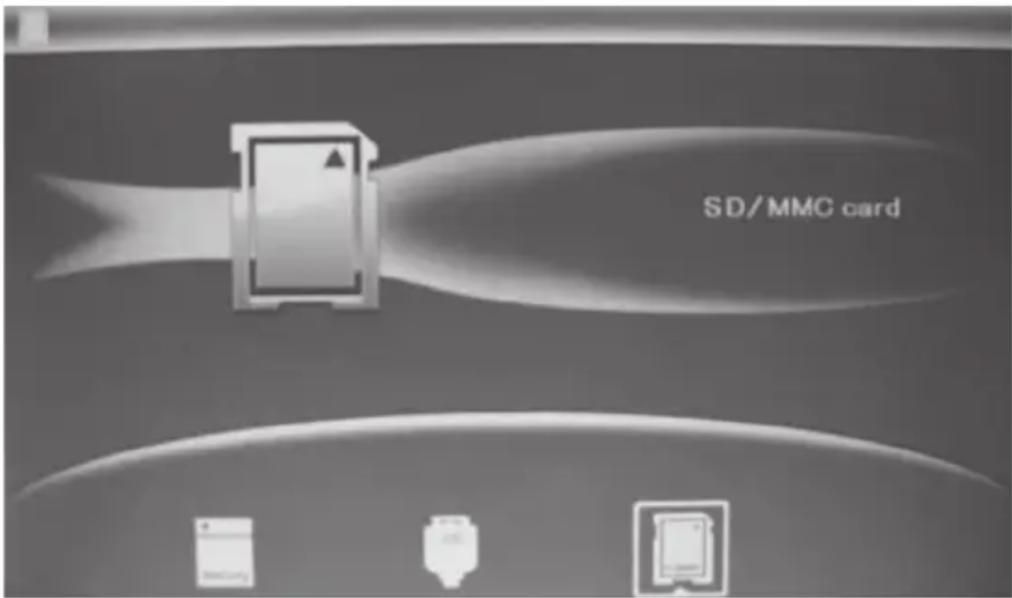

6. Näytölle ilmestyy aloituskuva.

1. Liitetyn muistin kuvake näkyy näytöllä ja kuvaesitys alkaa välittömästi. (Mikäli liitettynä on useampi muisti, valitse niistä se, jonka kuvia haluat katsella).
2. Avaa päävalikko painamalla kaksi kertaa [MENU] (7): Photo (kuvat), File (muistin sisältämät kuvat/kansiot), Calendar (kalenteri ja aika) tai Setup (asetukset).

6. Päävalikko

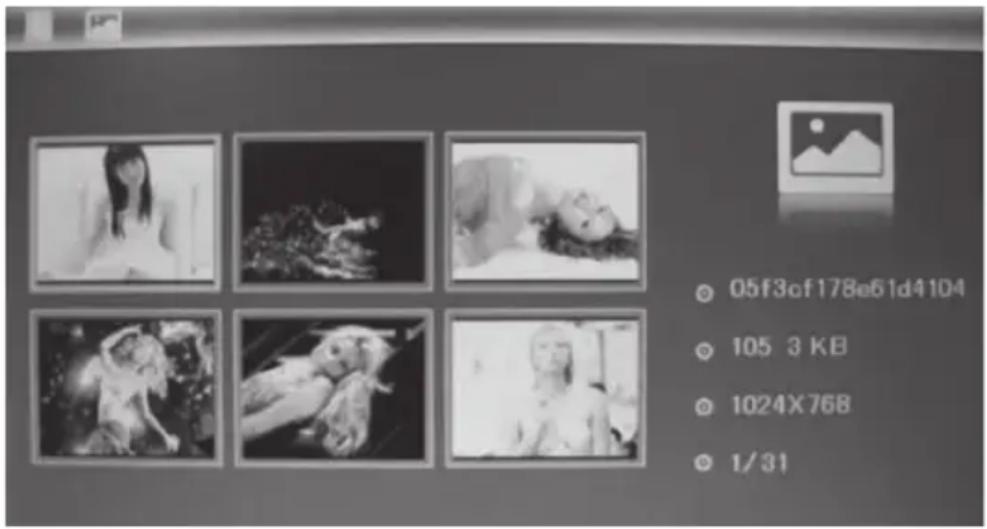

6.1 Photo (Kuvien katseleminen pienoiskoossa)

1. Valitse liitetty muistikortti.
2. Valitse Photo-kuvake (vasemmanpuoleisin) nuolipainikkeilla (4) (5).
3. Valitse haluamasi kuva nuolipainikkeilla (2) (4) (5) (6).
4. Näet valitun kuvan tiedot: tiedostonimen, tiedoston koon, kuvan koon ja kuvan numeron/kuvien kokonaismäärän.
5. Palaa päävalikkoon [MENU]-painikkeella.
6. Käynnistä kuvaesitys valitulla kuvalla painamalla [▶II].

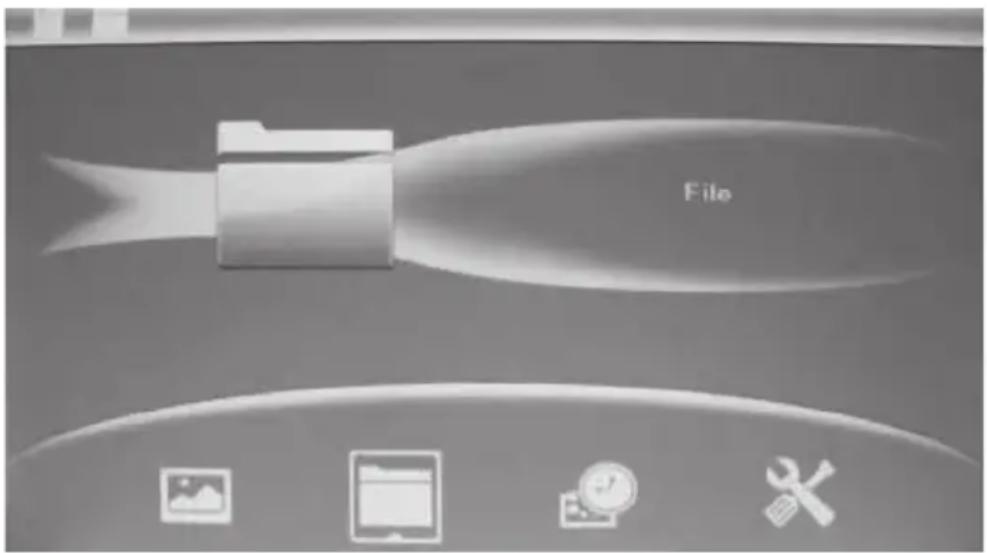

6.2 File (Muistissa olevien tiedostojen ja kansioiden tarkastelu)

Valitse liitetty muistikortti nuolipainikkeilla (2) (4) (5) (6). Näet muistin tiedostoja ja kansioita koskevat tiedot. Voit katsella JPEG-kuvia painamalla [▶II].

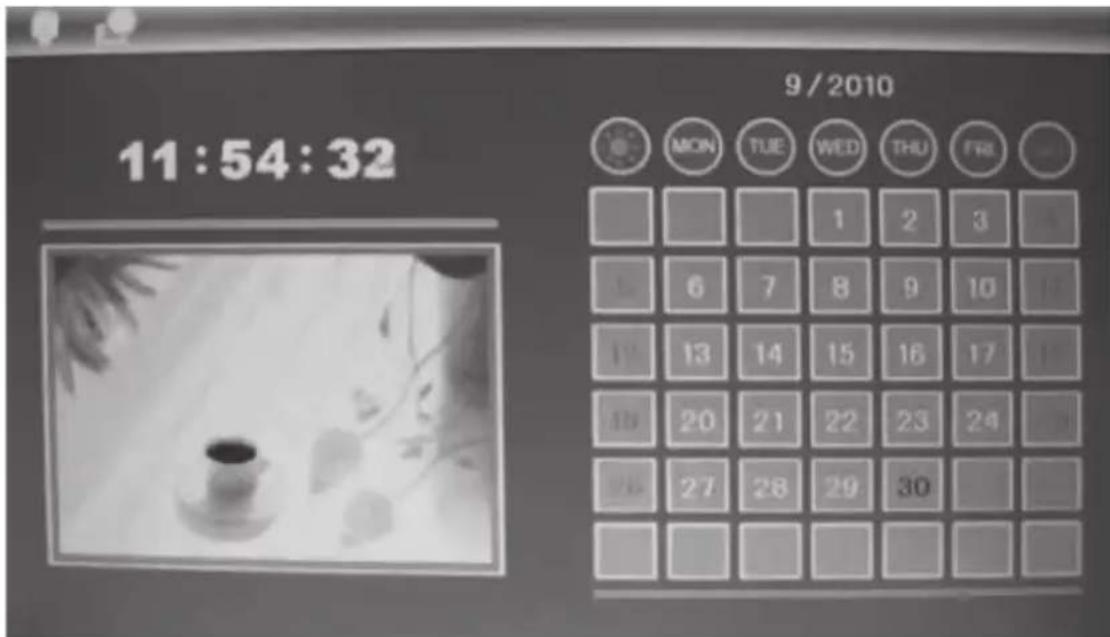

6.3 Calendar (Kalenteri ja aika)

1. Avaa päävalikko painamalla kaksi kertaa [MENU].
2. Siirry Calender-kuvakkeen kohdalle nuolipainikkeilla (4) (5).
3. Vahvista painamalla [▶ II].
4. Aseta aika ja kalenteri seuraavalla tavalla:
5. Avaa Setup (asetukset) ja valitse Set time/date. Vahvista painamalla [▶II] (3).
6. Aseta vuosi (Year) nuolipainikkeilla (4) (5) (asetustilassa valittu teksti näkyy punaisena). Vahvista painamalla [▶II] (3).
7. Aseta samalla tavoin kuukausi, päivä, tunnit, minuutit ja sekunnit.
8. Tallenna asetus siirtymällä kohtaan Save Time nuolipainikkeilla (2) (6). Vahvista painamalla [▶II] (3).

Aseta ajan näyttötapa seuraavalla tavalla

a. Siirry kohtaan Set Time Format.
b. Vahvista painamalla [▶II] (3).
c. Valitse 12 tai 24 tunnin näyttötapa.
d. Palaa päävalikkoon painamalla kahdesti [MENU]-painiketta (7).

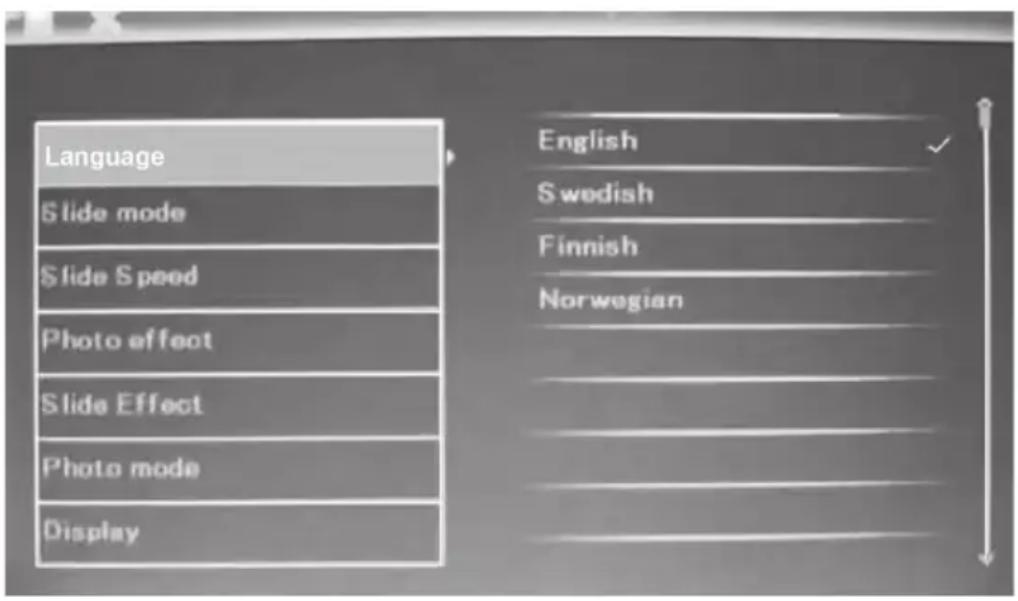

6.4 Setup (Asetukset)

1. Avaa päävalikko painamalla kaksi kertaa [MENU].
2. Siirry Setup-kuvakkeen kohdalle nuolipainikkeella [▶] (4).
3. Vahvista painamalla [▶ II] (3).
4. Päävalikon asetukset:

a. Language (kieli): English, Swedish, Finnish, Norwegian.
b. Slide mode (kuvannäyttötila): 1, 3 tai 4 kuvaa.
c. Slide speed (kuvien vaihtonopeus): 3 sekuntia-1 tunti.
d. Photo effect (kuvaefekti): Color (väri), Monocrom (mustavalkoinen), Sepia (seepia).
e. Slide effect (kuvien vaihtotapa): Random, Split horizontal in jne.
f. Photo mode (kuvakoko): Auto fit, Optimal tai Full.
g. Display: Contrast (kontrasti) Brightness (kirkkaus), Saturation (värikylläisyys) ja Tint (sävy).
h. Set time/date (ajan ja päivämäärän asettaminen).
i. Set time format (ajan näyttötapa: 12/24 tuntia).
j. Format built-in memory (kiinteän muistin formatointi).
k. Reset setting (tehdasasetusten palauttaminen).
I. Exit (lopetus ja normaalinäyttöön paluu).

1. Palaa normaaliin kuvien katseluun painamalla [MENU].

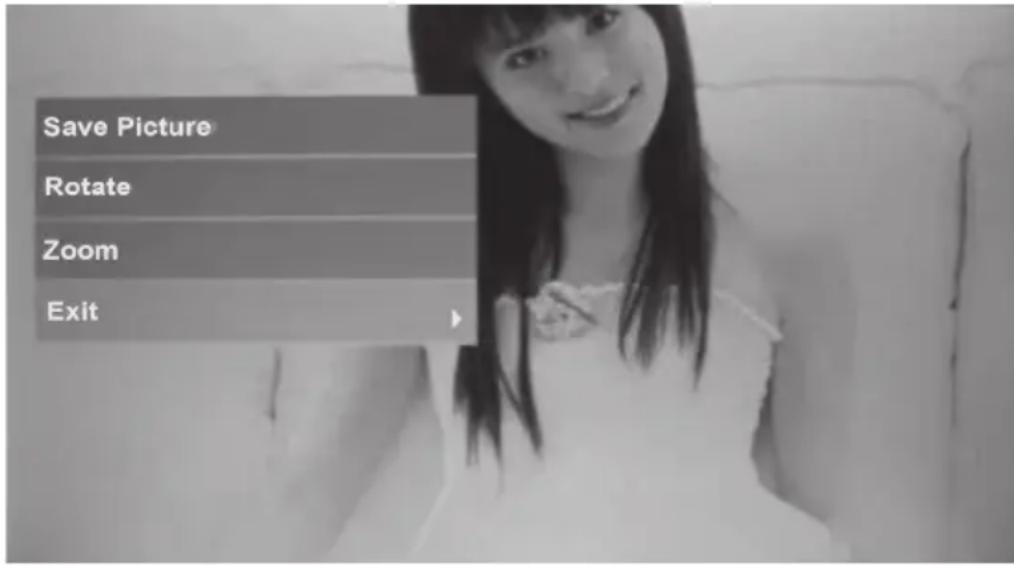

6.5 Kuvien tallentaminen, kiertäminen tai suurentaminen

1. Valitse liitetty USB-muisti tai muistikortti.
2. Valitse Photo-kuvake (laitimmaisena vasemmalla) nuolipainikkeilla (4) (5).
3. Valitse haluamasi kuva suuntapainikkeilla (2)(4)(5)(6) ja paina [▶II] nähdäksesi koko kuvan.
4. Paina [MENU] (7) noin kolmen sekunnin ajan.
5. Asetusvalinnat avautuvat. Valitse haluamasi toiminto Save Picture (tallenna kuva), Rotate (pyöritä) tai Zoom (suurenna kuvaa).
6. Valitse haluamasi asetukset painamalla useita kertoja [▶II]-painiketta.
7. Valitse Save Picture ja tallenna muutokset painamalla [▶II].
8. Palaa normaaliin kuvien katseluun painamalla [MENU].

6.6 Kuvien poistaminen

1. Merkitse liitetty muistikortti.
2. Merkitse File-kuvake nuolipainikkeilla (4) (5).
3. Valitse haluamasi tiedosto nuolipainikkeilla (2) (6).
4. Pidä [MENU]-painiketta (7) pohjassa noin 3 sekunnin ajan.
5. Asetusvalikko avautuu. Valitse toiminto: Delete (poista) tai Exit (keskeytä).
6. Palaa normaaliin kuvien katseluun painamalla [MENU].

7. Huolto ja ylläpito

Pyyhi pehmeällä, kevyesti kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

8. Vianhakutaulukko

Vika Toimenpiteet
Laite ei käynnisty. / Laitteessa ei näy kuvaa.	Varmista, että muuntaja on liitetty oikein.
Muistikortilta lukeminen ei onnistu.	Varmista, että laite tukee muistikortin tiedostoja.Ks. Tekniset tiedot.
Kuvat latautuvat eri tahtiin.	Erottelukyvyltään korkeiden kuvien latautuminen kestää kauemmin. Matalaerottelukykyisten kuvien näyttäminen on nopeampaa.Suositeltu erottelukyky on 800x600 kuvapistettä.

9. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

10. Tekniset tiedot

Näyttö 7":n väri-TFT LCD (16x9)

Erottelukyky 800 (H) x 480 (V)

Tarkastelukulma 60° (vasen/oikea/vertikaalinen), 40° (horisontaalinen)

Kontrasti 350:1

Kirkkaus 230 cd/m²

Reaktioaika 20 ms

Käyttöjännite 5 V DC, 1 A muuntajan kautta (100–240 V AC, 50/60 Hz)

Usb-liitäntä USB 2.0

Muistikortin liitäntä SD (Secure Digital), MMC (Multimedia Card), SDHC (Secure Digital High Capacity)

Kiinteä muisti 8 Mt

Kuvaformaatti JPEG

Käyttölämpötila 0–40 °C (kun ilmankosteus 10–85 % RH)

Mitat 202 x 142 x 23 mm
