BRUKSANVISNING MBP-1000 Mestic

Erklæring om overensstemmelse

Generelt
Nettovekt	7.5kg
Dimensjoner	301x227x193mm
Nominell energi	614Wh
Nominell kapasitet	12Ah
Nominell spenning	51.2V===
Driftsfuktighet	10%-85% (Ikke-kondenserende)
Høyde	<2000m
Strøm	Lading: 12A Max., Utladning: 24A Max.

Utgang (Output)
Effektutgang	pure sine-wave, total 1000W (peak 1600W), 220-240V~, 50Hz/60Hz, 5A
USB-A1	220-240V~, 50Hz/60Hz, 200W Max., 5A
USB-C1	5V=== 2.4A, 12W Max.
USB-C2/C3	5/9/12/15V=== 3A, 20V=== 5A, 100W Max.
Billader	12.6V===10A, 126W Max.

Inngang (Input)
Strøminngang	40-57.6V=== 12A, Max.
PV-lading	13-45V=== 12A, 400W Max.
Adapterinngang	21V=== 5A, 105W Max.
Billader	12V/24V, 5A max.

Batteri
Celletype	Litium-jernfosfatbatteri (LiFePO4)
Livssyklus	3000 sykluser
Beskyttelsestype	Overtemperaturbeskyttelse, lavtemperaturbeskyttelse, utladningsbeskyttelse, overladesbeskyttelse,
	overbelastningsbeskyttelse, kortslutningsbeskyttelse, overstrømbeskyttelse

Driftstemperatur
Utladingstemperaturområde	-20°C - 45°C
Ladetemperaturområde	0°C - 45°C
Lagringstemperatur	-20°C - 45°C (20°C - 30°C Anbefalt)

Merk: Hvorvidt produktet kan lades eller utlades er avhengig av den faktiske batteripakkens temperatur.

Sikkerhetsinstruksjoner

1. Før du bruker batteripakken, vennligst les denne brukerhåndboken for å sikre forståelse og riktig bruk.
2. Ikke plasser en fungerende kraftstasjon i nærheten av varmekilder, som brann eller varmeovn.
3. Unngå å la batteripakken komme i kontakt med væske.
4. Ikke bruk batteripakken i et miljø med sterk elektrostatisk eller sterkt magnetisk felt.
5. Ikke demonter batteripakken på noen måte eller stikk hull i den med en skarp gjenstand.
6. Unngå å kortslutte batteripakken med ledninger eller andre metallgjenstander.
7. Det er forbudt å tråkke på, sitte eller klatre på dette produktet.
8. Ikke bruk uoriginale deler eller tilbehør. For utskifting av deler eller tilbehør, vennligst besøk den offisielle salgskanalen for kjøpsinformasjon.
9. Når du bruker batteripakken, følg driftstemperaturen som er definert i denne bruksanvisningen. Hvis temperaturen er for høy, kan batteriet ta fyr eller til og med eksplodere. Hvis temperaturen er for lav, vil batteripakkens ytelse bli alvorlig svekket, og normal bruk kan bli påvirket.
10. Ikke stable tunge gjenstander på batteripakken.
11. Ikke tvangsstopp viften eller utsett batteripakken for et uventilert eller støvete miljø når den er i drift.
12. Unngå kollisjoner, fall og voldsomme vibrasjoner. Hvis det oppstår en alvorlig støt, slå av strømforsyningen umiddelbart. Sikre batteripakken godt under transport for å forhindre vibrasjoner og støt.
13. Hvis batteripakken faller i vann ved et uhell, plasser den på et trygt og bredt område, og hold deg unna den til den er tørr. Det tørkede produktet skal ikke brukes igjen. Kast den på riktig måte i henhold til kasseringsinstruksjonene i denne håndboken. Hvis batteripakken brenner, vennligst bruk brannslukningsutstyr i anbefalt rekkefølge: vann eller vanntåke, sand, brannteppe, tørt pulver, karbondioksid brannslukningsapparat.
14. Hvis det er skitt på batteripakken, bruk en tørr klut til å tørke av den.
15. Plasser batteripakken forsiktig for å unngå skade. Hvis batteripakken velter og er alvorlig skadet, slå av batteripakken umiddelbart, plasser batteriet i et romslig område, hold det unna brennbare materialer og mennesker, og kast det i samsvar med kravene i lokale lover og forskrifter.
16. Hold batteripakken utilgjengelig for barn og kjæledyr.
17. Oppbevar batteripakken på et tørt og ventilert sted.
18. I et fuktig miljø (sjøkant, vann osv.) anbefales det å utstyre batteripakken med en fuktsikker pose. Hvis det blir funnet vann inne i produktet, ikke bruk/start det på nytt. Ta mottiltak for å forhindre elektrisk støt før du berører batteripakken. Sett den på et trygt og vanntett åpent område og kontakt kundeservice umiddelbart.
19. Det anbefales ikke å bruke batteripakken til å levere strøm til sikkerhetsrelatert akuttmedisinsk utstyr, inkludert men ikke begrenset til pustemaskiner av medisinsk kvalitet (sykehusversjon CPAP: Kontinuerlig positivt luftveistrykk), kunstige lunger (ECMO, Extracorporeal Membrane Oxygenation). Den kan brukes til å levere strøm til hjemmeversjonen CPAP hjemme og krever ikke kontinuerlig profesjonell overvåking. Følg legens råd og kontakt produsenten for eventuelle restriksjoner på bruken av enheten. For generelt medisinsk utstyr, vær oppmerksom på strømtilstanden for å sikre at strømmen ikke går tom.
20. Forholdene tillater det, sørg for å lade ut batteriet helt, og legg deretter batteripakken i den spesifiserte resirkuleringsboksen for batteri.

Advarsel

1. Ikke overlad det interne batteriet. Se bruksanvisningen.
2. Ikke røyk, slå en fyrstikk eller forårsake en gnist i nærheten av effektstasjonen.
3. Lad det interne batteriet kun i et godt ventilert område.

4. FORSIKTIGHET: Fare for elektrisk støt. Koble kun til riktig jordede uttak.

5. FORSIKTIGHET: Fare for personskade. Ikke bruk dette produktet hvis strømledningen eller batterikablene er skadet på noen måte.

6. FORSIKTIGHET: Fare for elektrisk støt. Ikke fjern dekselet. Ingen bruker kan reparere deler inni. Overlat service til kvalifisert servicepersonell.
7. FORSIKTIGHET: Denne enheten er ikke beregnet for bruk i et kommersielt reparasjonsanlegg.

Produktoversikt

1. Dette produktet kan ikke brukes alene. Den må brukes sammen med vår 3000 W kraftstasjon.

2. Når det kombineres med en 3000 W kraftstasjon, styres av/på-funksjonen av strømknappen på kraftstasjonen.

3. Hvis dette produktet brukes alene, trykk på strømbryterknappen for å vise gjeldende batterikapasitet. Den kan imidlertid ikke gi strøm. Den slår seg automatisk av etter 2 minutter.

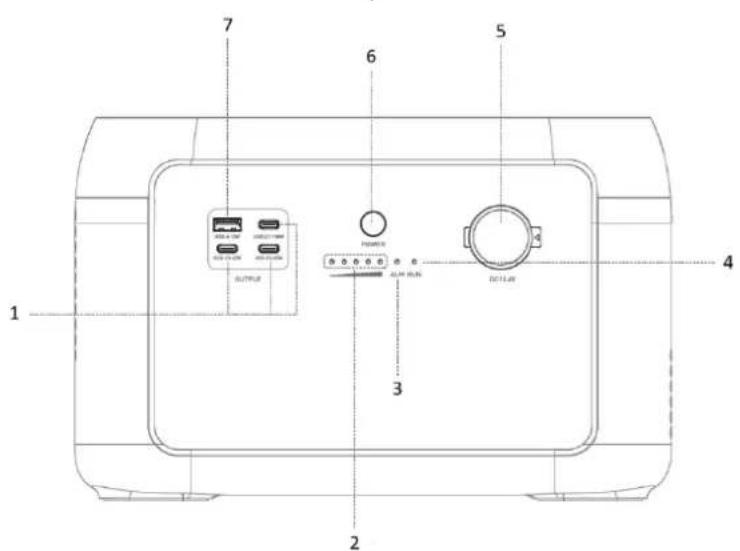

1 2 3 4 5 6 7 OUTPUT POWER ALM 10.0kV 10:11:49

1. USB-C-utgangsport
2. Blått lys: SOC-indikator
3. Rødt lys: Alarmindikator
4. Blått lys: Driftindikator
5. Bil-ladeutgang
6. Av/på-knapp
7. USB-A-utgangsport

12 SPY ICA-MKK Power - Input/Output Power - Output/Output 2

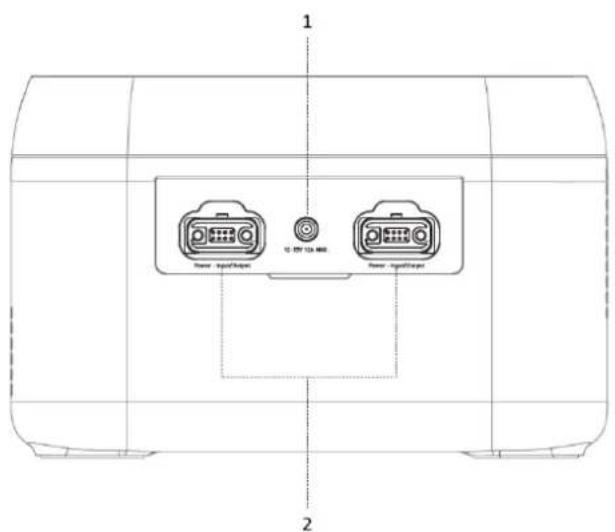

1. Sol-/billadeinngang
2. Strøminngang/-utgang: Koble til utvidelsesporten til power station eller strøminngangs/-utgangsgrensesnittet til en annen batteripakke.

Bruk

1. Slå på: Trykk kort på av/på-knappen i 1 sekund for å slå på enheten. Indikatorlyset tennes, og SOC-strøm og driftsstatus vises.

Slå av: Hold inne av/på-knappen i 3 sekunder for å slå av enheten. Indikatorlyset slukkes.

1. USB-utgang: USB-utgangen er som standard aktivert etter at hovedstrømbryteren er slått på.

2. 12V DC-utgang: 12V DC-utgangen er som standard aktivert etter at hovedstrømbryteren er slått på.

1 PONDS OUTPUT 2 3

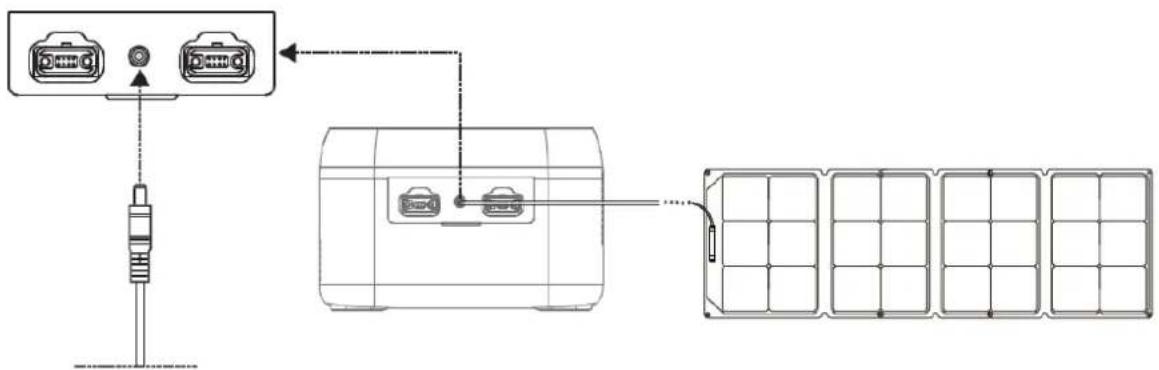

PV-lading

- Følg brukermanualen for å koble til solcellepanelene.

- Før du kobler til solcellepanelet, kontroller om utgangsspenningen er innenfor spesifikasjonene til kraftstasjonen for å unngå skade.

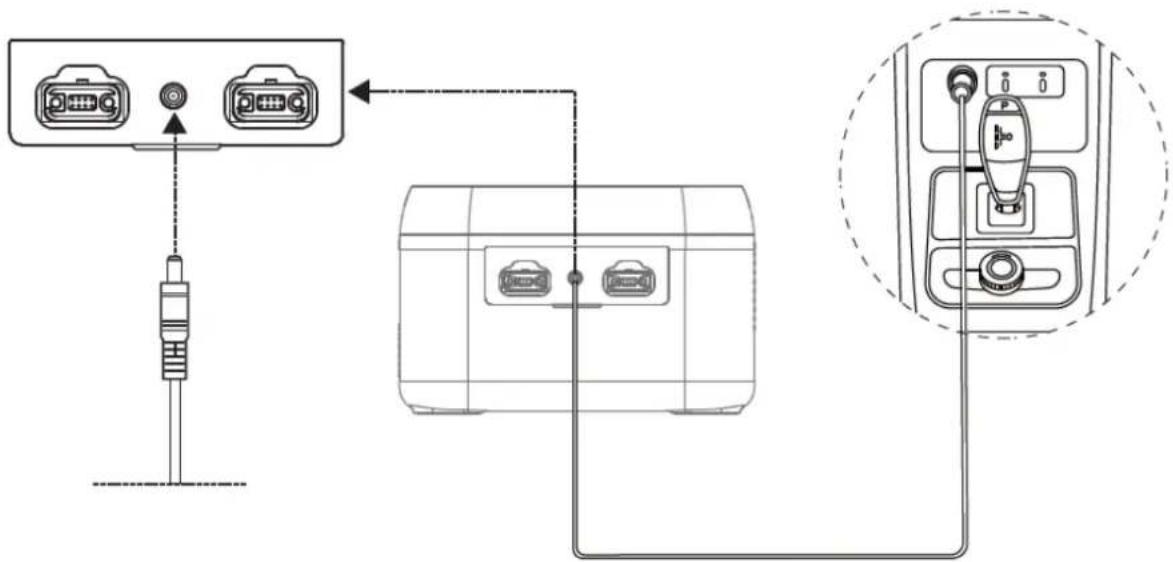

Kraftstasjonen kan lades via en bilens ladeport. Den bør lades etter at bilen har startet for å unngå tap av bilens batteri og manglende oppstart. Sørg samtidig for en god tilkobling mellom bilens ladeport og sigarettenneren. Vi tar ikke ansvar for tap forårsaket av feil bruk.

Varsler
Indikator	SOC-indikator	Varsler	Løsning
Rødt lys - blinker		Batteri overspenning	Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Batteri under spenning	Lade batteriet. Vent til spenningen gjenopprettes.
		Enhet underspenning
		VTOP-underspenning
		VTOP-overspenning	Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Batteri over temperatur	Slå av batteriet og vent i 2 timer. Hvis det ikke er løst, kontakt kundeservice.
		Lav batteritemperatur	Slå av batteriet og vent til temperaturen har kommet seg opp igjen. Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Overstrøm ved lading	Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Overstrøm ved utlading 1
		Overstrøm ved utlading 2
		Kortslutning ved utladning	Slå av batteriet, fjern og sjekk utstyr, start på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Kortslutning ved lading
		PCB-overtemperatur	Slå av batteriet og vent i 2 timer. Hvis det ikke er utbedret, kontakt kundeservice.
		Forhåndsladingsmotstand-over-temperatur
		Batteri-underspenning	Lad batteriet. Vent til spenningen gjenopprettes.
		IUIP-parallellsignalfeil	Slå av batteriet, sjekk kommunikasjonskabelen. Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		I_WORK parallellsignalfeil
		Parallellisering over tid
		Parallelliseringsberedskapssvikt
Feil
Indikator	SOC-indikator	Varsler	Løsning
Rødt lys - alltid på		Batterispenningsprøvetakingsledning brutt	Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		MOS-feil
		AFE-kommunikasjonsfeil
		EEPROM-feil
		Feil på spenningssensor
		Feil på strømsensordrift	Kontakt kundeservice.
		Hovedkretsfeil
		Forlader over tid	Start batteriet på nytt. Hvis det ikke er løst, kontakt kundeservice.
		Nåværende sensorfeil
		Dødt batteri
		Omformerkommunikasjonsfeil	Slå av batteriet. Sjekk kommunikasjonskabelen. Hvis det ikke er løst, kontakt kundeservice.
		CAN-bussfeil
		RS485-bussfeil
		Feil ved parallell adressegjenkjenning
		Kortslutningsbeskyttelse sikringskretsfeil	Kontakt kundeservice.

Batteriutvidelse

Effektstasjonen støtter tilkobling med 6 utvidelsesbatteripakker samtidig for større kapasitet. Se brukerhåndboken til batteripakken for detaljer.

Merk:

1. Før du kobler til batteripakken, sørg for at både kraftstasjonen og batteripakken er av.
2. Etter at batteripakken er tilkoblet, sjekk om batteriikonet vises på displayene til både kraftstasjonen og batteripakken.
3. Mens du lader, må du ikke koble til eller fjerne batteripakken. Hvis det er behov for å koble til eller fjerne batteripakken, slå av kraftstasjonen før du bruker den.
4. Ikke berør metallterminalene. Hvis det er fremmedlegemer på metallterminalene, rengjør du dem forsiktig og forsiktig med en tørr klut.

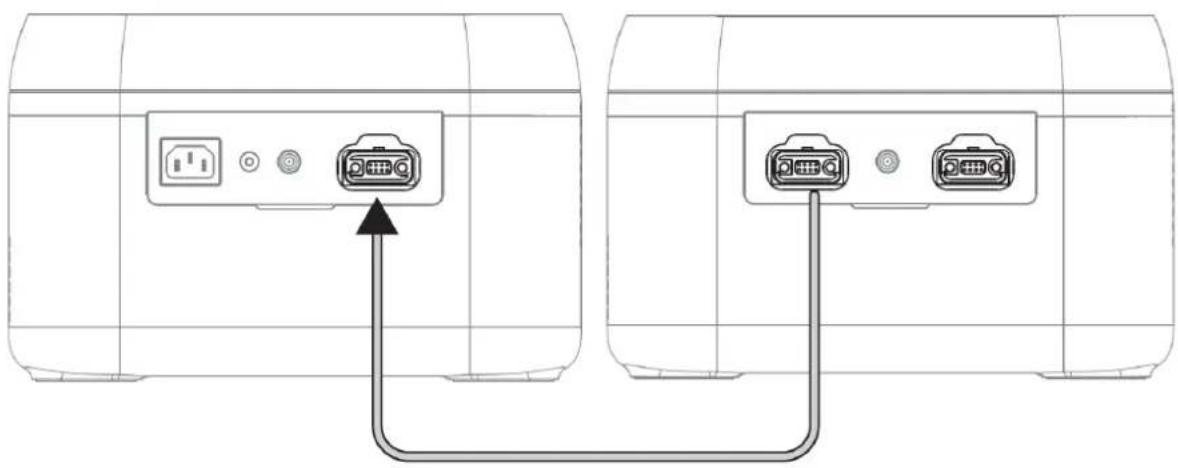

Parallell modus for kraftstasjonen og 1 utvidelsesbatteripakke:

1. Slå av kraftstasjonen og utvidelsesbatteripakken.
2. Koble den ene enden av kabelen til ekspansjonsporten på kraftstasjonen og den andre og til strømutgangen til batteripakken.
3. Etter parallellkobling, trykk på strømknappen til kraftstasjonen for å la kraftstasjonen og batteripakken vise gjeldende kapasitet. Effektstasjonen viser parallelt kvantum, og kapasiteten utvides.
4. Etter parallellkobling, koble til porter på kraftstasjonen for lading eller utlading.

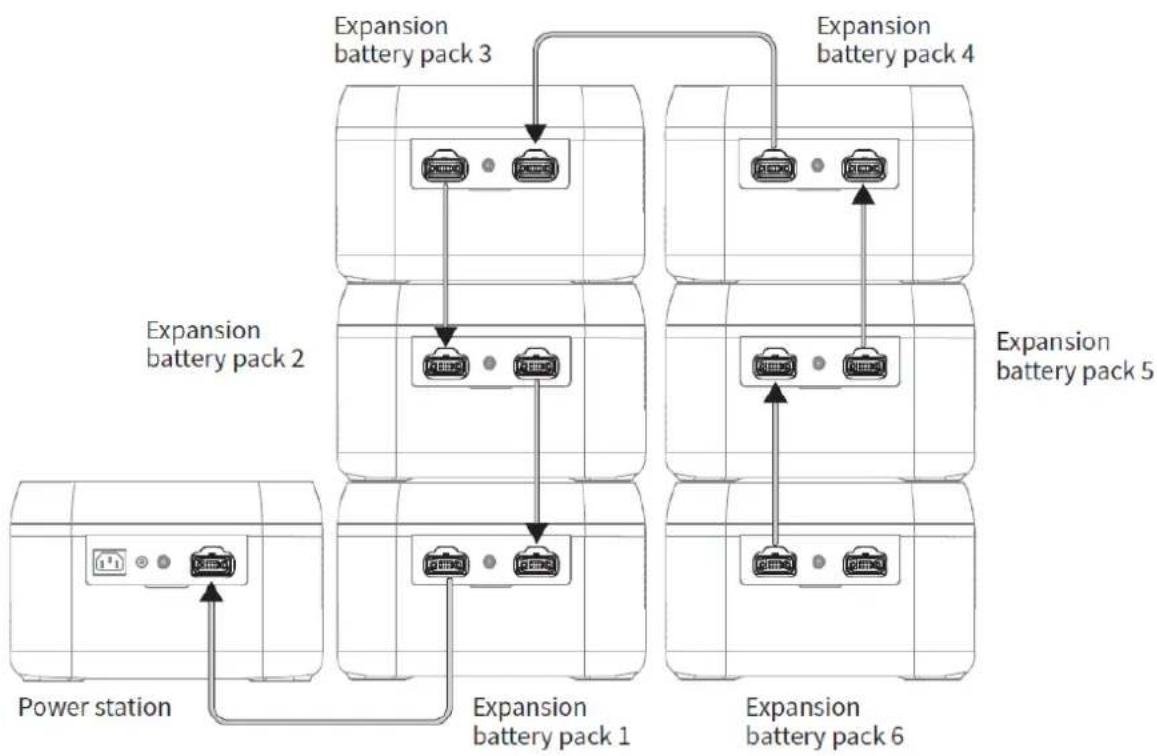

Parallell modus for kraftstasjonen og flere utvidelsesbatteripakker:

1. Slå av kraftstasjonen og utvidelsesbatteripakkene.
2. Plugg den ene enden av kabel 1 til ekspansjonsporten på kraftstasjonen og den andre enden til strømutgangen til batteripakke 1. Koble den ene enden av kabel 2 til strøminngangen til batteripakke 1 og den andre enden til strømutgangen til batteripakke 2. Koble den ene enden av kabel 3 til strøminngangen til batteripakke 2 og den andre enden til strømutgangen til batteripakke 3. På det meste kan 6 batteripakker parallellkobles.
3. Etter tilkobling trykker du på strømknappen til kraftstasjonen for å la kraftstasjonen og batteripakken vise gjeldende kapasitet. Effektstasjonen viser den parallelle mengden.

1. Det anbefales å bruke eller lagre batteripakken i en omgivelsestemperatur på 20\~30 °C. Hold den unna vann, varmeovner og metalldeler, og oppbevar den på et tørt og ventilert sted.

2. For langtidslagring, lad opp og ut hver 3. måned, dvs. lad ut til 0 % og lad deretter til 100 %.

3. Av sikkerhetshensyn må ikke batteripakken lagres med en temperatur over 45 °C eller under -10 °C.

4. Hvis kapasiteten er lavere enn 1 %, vennligst lad den til 60 %. Langtidslagring med alvorlig strømmangel vil forårsake irreversibel skade på cellen og forkorte produktets levetid.
5. Hvis kapasiteten er alvorlig utilstrekkelig og hviletiden er for lang, vil produktet gå inn i dyp dvalemodus, og det kan bare brukes etter at det er ladet.
6. Etter å ha ladet eller ladet ut dette produktet, vent i mer enn 30 minutter før du bruker det.

Ansvarsfraskrivelse

1. Før du bruker batteripakken, vennligst les denne brukerhåndboken for å sikre forståelse og riktig bruk. Ta vare på brukerhåndboken for fremtidig referanse. Feil bruk kan forårsake alvorlig skade eller føre til produktskade og tap av eiendom. Ved å bruke batteripakken anses du å ha forstått og akseptert alle vilkår og innhold her. Brukere lover å være ansvarlige for sine handlinger og alle konsekvenser som oppstår derav. Selskapet skal ikke holdes ansvarlig for tap som oppstår ved at brukeren ikke følger denne brukerhåndboken.
2. I samsvar med lover og forskrifter forbeholder produsenten seg retten til den endelige tolkningen av dette dokumentet og alle relaterte dokumenter til dette produktet. Med forbehold om oppdatering, revisjon eller oppsigelse uten forvarsel, vennligst besøk den offisielle nettsiden for den nyeste produktinformasjonen.

Resirkulering

Dette produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produktet må håndteres i henhold til europeisk direktiv (2012/19/EU) for å bli resirkulert eller demontert, for å minimere miljøpåvirkningen. For mer informasjon, vennligst kontakt dine lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i kildesorteringsprosessen, er potensielt farlige for miljøet og menneskelig helse på grunn av tilstedeværelse av farlige stoffer.

Erklæring om samsvar

Gimeg Nederland B.V. erklærer herved at enheten Power Station MPS-300 er i samsvar med de grunnleggende kravene og andre relevante forskrifter som er nevnt i det europeiske batteridirektivet (2023/1542/EU), elektromagnetisk kompatibilitet (2014/30/EU) og RoHS (2011/65/EU). En fullstendig samsvarserklæring kan bestilles fra adressen på baksiden.
