BRUKSANVISNING Axkid ONE 2 COSATTO

Takk for at du valgte Axkid One

Les denne bruksanvisningen før du monterer bilstolen Axkid One i kjøretøyet. Du finner mer informasjon og monteringsvideoer på www.axkid.com.

Axkid One 2 er en bakovervendt bilstol som er godkjent for barn med en kroppshøyde på mellom 60 og 125 cm og en maksimal vekt på 23 kg. Axkid One+ 2 er en bakovervendt bilstol som er godkjent for barn med en kroppshøyde på mellom 40 og 125 cm og en maksimal vekt på 23 kg.

Dette er et forbedret barnesikringssystem av typen i-Size. Systemet er godkjent i henhold til FNs forordning nr. 129 for bruk i i-Size-kompatible seteplasser som angitt av kjøretøyprodusentene i kjøretøyets instruksjonsbok. Er du usikker, ber vi deg kontakte produsenten av barnesikringssystemet (www.axkid.com) eller forhandleren.

Viktig informasjon

For at barnet skal være maksimalt beskyttet er det viktig å huske følgende:

• Følg alltid instruksjonene i denne bruksanvisningen. Feilaktig montering kan få alvorlige følger for barnets sikkerhet. Er du usikker, ber vi deg kontakte forhandleren for å få en demonstrasjon av riktig montering.
• Ta vare på denne bruksanvisningen for fremtidig referanse. Skulle du miste bruksanvisningen, finner du den på www.axkid.com
• Ikke bruk Axkid One i en seteplass der det er montert en aktiv kollisjonspute. Hvis du likevel ønsker å montere Axkid One på denne plassen, må kollisjonsputen deaktiveres i henhold til kjøretøyprodusentens anvisninger.
• Hvis du blir utsatt for en ulykke, må bilstolen alltid skiftes ut uansett hvor alvorlig ulykken er. Den kan ha skader som ikke er synlige og som kan få alvorlige følger for barnets sikkerhet. Derfor anbefaler Axkid ikke å kjøpe brukte bilstoler.
• Hvis bilstolen Axkid One har vært utsatt for direkte sollys, må du kontrollere at den ikke er varm før du setter barnet i stolen.
  • Gå aldri fra barnet uten tilsyn i kjøretøyet.
• Sørg for at bagasje eller løse gjenstander er sikret i kjøretøyet, da de kan skade passasjerer i en eventuell ulykke.
• Sørg for at Axkid One blir montert slik at ingen deler kan sette seg fast i regulerbare seter, bildører og lignende.
• Bilstolen Axkid One kan bare monteres bakovervendt.
• Sørg alltid for at selen justeres slik at den passer til barnets kropp. Selen justeres ved å flytte hodestøtten.
• Sørg for at barnets rygg skyves mot bilstolen när du spenner fast barnet med selen.
• Sørgalltid for at selen ergodt strammet mot barnet og at spennener heltlåst. Det skalikkeværemulig åklemmestroppene sammen.
• Sørg for at selen ikke er vridd.
• Sørg alltid for at støttebeinet står i riktig posisjon og har kontakt med gulvet i kjøretøyet. Kontroller at indikatoren øverst på støttebeinet er grønn og at du ikke hører noen pipelyd fra foten av støttebeinet.
• Ikke forsøk å demontere eller modifisere noen deler av bilstolen Axkid One. Det kan påvirke garantien og sikkerheten til bilstolen Axkid One.
• Bruk aldri Axkid One uten stolens tekstiltrekk. Tekstiltrekket er en sikkerhetsfunksjon og må bare skiftes ut med et originalt tekstiltrekk fra Axkid.
• I kjøretøyets instruksjonsbok kan du lese hvilke seteplasser denne bilstolen egner seg for
• Axkid anbefaler at du alltid bruker en setebeskyttelse for å beskytte setet i kjøretøyet mot riper og smuss.
• Er du usikker, ber vi deg kontakte forhandleren der bilstolen ble kjøpt, eller kontakte [e-mail]

Innholdsfortegnelse

Deler 84

Tillatt og forbudt plassering av bilstolen Axkid One

Montere bilstolen Axkid One i kjøretøyet 86

Spenne barnet fast i bilstolen Axkid One 87

Justeringer av stolen 88

Justere bilstolen Axkid One 89

Ta bilstolen Axkid One ut av kjøretøyet 89

Vedlikehold 90

Garanti 90

91

NO

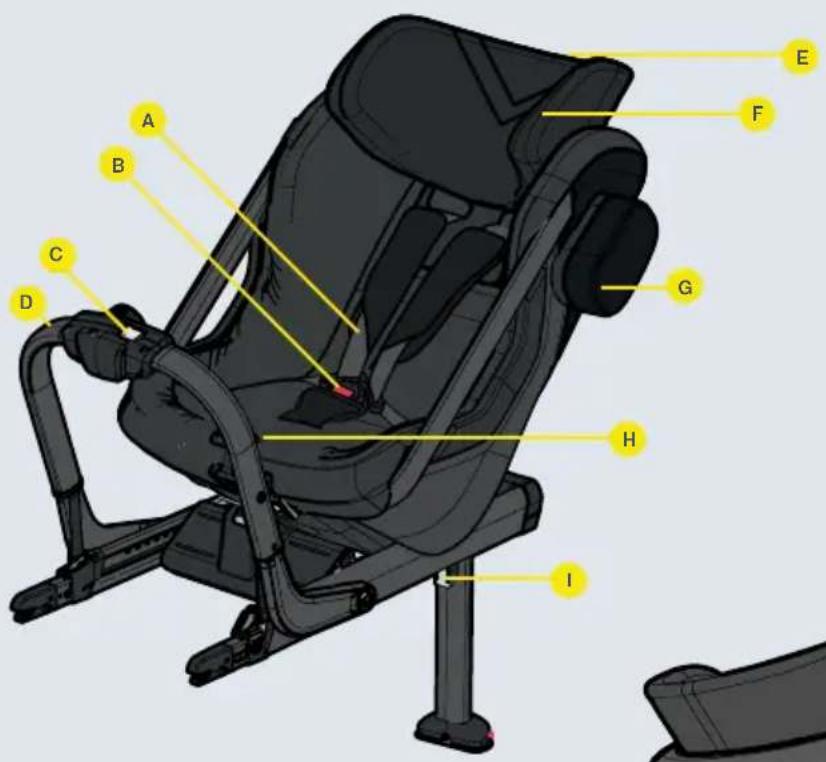

Deler

skulderstropper (A)	justeringsknapper for hodestøtte (M)
frigjøringsknapp for spenne (B)	justeringsknapp for benplass (N)
frigjøringsknapp for fremre skinne (C)	bakre håndtak (O)
fremre skinne (D)	posisjonsindikator for støtteben (P)
hodestøtte (E)	frigjøringsstropp for støttebein (Q)
øyenivåindikatorer (F)	støttebein (R)
ASIP-pute (G)	lydindikator (S)
justeringsknott for ryggvinkel (H)	frigjøringsknapp for sele (T)
støttebeinsknapp (I)	strammestropp til sele (U)
ASIP-kobling (J)	låseindikatorer for ISOFIX (V)
knott til fremre skinne (K)	ISOFIX-knapper (X)
sidedeksel (L)	ISOFIX-koblinger (Y)

NO

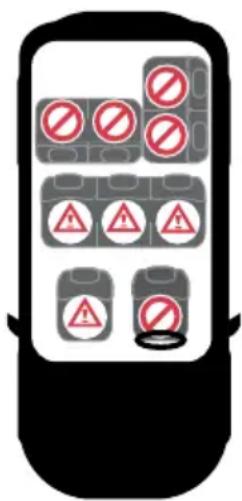

Tillatt og forbudt plassering av bilstolen Axkid One

Bilstolen Axkid One kan bare monteres bakovervendt ved hjelp av ISOFIX. Den er godkjent for bruk i alle i-Size-godkjente seter, men kan også passe i andre ISOFIX-seter som ikke er i-Size-godkjent. Sjekk kjøretøyets instruksjonsbok for å finne egnede seteplasser, og sjekk kjøretøylisten på www.axkid.com.

Passasjersete foran med ISOFIX (uten aktiv kollisjonspute) JA/NEJ*

Passasjersete foran med ISOFIX (med aktiv kollisjonspute) NEJ

Passasjersete bak med ISOFIX JA

Side- og bakovervendte seter med ISOFIX NEJ

Seter uten ISOFIX NEJ

VIKTIG: Hvis du ønsker å montere bilstolen Axkid One et sted der det er montert frontkollisjonspute, må kollisjonsputen kobles fra i henhold til kjøretøyprodusentens anvisninger. Merk at noen kjøretøy krever at et autorisert servicesenter kobler fra kollisjonsputen.

* Paragraf 117 i den generelle trafikkforskriften i Spania fastslår at det er forbudt å kjøre med barn med en kroppshøyde under 135 centimeter i kjøretøyets forseter, og dette gjelder uten unntak

Monter aldri en bilstol i et passasjersete der det er en aktiv kollisjonspute.

Montere bilstolen Axkid One i kjøretøyet

1

Før Axkid One monteres i kjøretøyet skal bilstolens størrelse minimeres ved å trykke på legroom adjustment button (N) og skyve setet mot front brace (D). Slå ned support-leg (R) til du hører et klikk og support-leg position indicator (P) blir grønn.

2

Trykk på front brace release button (C) og fell front brace (D) mot setet. Fortsett å holde front brace (D) inne med den ene hånden, ta tak i back handle (O) med den andre hånden og løft bilstolen Axkid One inn i kjøretøyet med front brace (D) først, og drei den deretter til bakovervendt stilling.

3

Trykk ISOFIX connectors (Y) inn i ISOFIX-tilkoblingspunktene i kjøretøyet til du hører et klikk og begge ISOFIX locking indicators (V) blir grønne.

4

Slipp front brace (D), som vil begynne å stramme seg mot setet i kjøretøyet. Når den stopper, dreier du front brace knob (K) med klokken til du kjenner og hører et klikk. front brace (D) skal nå trykkes bestemt mot setet i kjøretøyet. front brace knob (K) har en innebygd momentbegrenser, og klikket indikerer at front brace (D) er korrekt strammet og ikke kan strammes mer.

Trykk support-leg button (I) og trekk support-leg (R) nedover til det kommer i kontakt med gulvet i kjøretøyet. Slipp support-leg button (I) og løft bilstolen oppover for å forlenge support-leg (R) ytterligere til du hører et klikk. support-leg (R) skal nå låses og trykkes bestemt mot gulvet i kjøretøyet. Merk: Bilstolen Axkid One er utstyrt med en pipende sound indicator (S) som vil fortsette å pipe til support-leg (R) er trykket bestemt mot gulvet og angir at monteringen er korrekt utført.

6

Trykk ASIP pad (G) inn i sporene på ASIP connector (J) og skyv nedover, ASIP pad (G) smetter på plass med et klikk. Hvis det er et plastdeksel på ASIP connector (J), må du fjerne det og plassere det på ASIP connector (J) på motsatt side av stolen før du monterer ASIP pad (G). Kontroller at ASIP pad (G) er festet på den siden av Axkid One som er nærmest døren på kjøretøyet.

Spenne barnet fast i bilstolen Axkid One

Før du spenner barnet fast i bilstolen Axkid One må du kontrollere at de korrekte innleggene er montert i stolen. Axkid One er konstruert med tanke på å vokse med barnet og sørge for at alle barn sitter behagelig og sikkert. Axkid anbefaler å bruke det relevante innlegget til det blir for stramt for barnet, men inntil en minimumslengde i henhold til tabellen nedenfor (merk at alderen bare er en indikasjon):

Alder Høyde
Spedbarn0–6 måneder(Bare Axkid One +)	0 – 60 cm
Smårolling0–3 år	61 – 105 cm
Barn3–7 år	105 – 125 cm

Løsne selen ved å trykke på harness frigjøringsknapp for sele (T) og trekke begge skulderstropper (A) ut samtidig. Unngå å trekke i bare én stropp av gangen, da det kan gjøre at skulderstropper (A) blir ujevne.

Lås opp spennen ved å trykke på frigjøringsknapp for spenne (B) og plasser streppene utenfor stolen.

Plasser barnet i stolen, og legg skulderstropper (A) over barnets skulder. Lås selen ved først å plassere delene av spennen som er festet til skulderstropper (A) sammen og deretter trykke dem inn i spennen til du hører et klikk.

Juster hodestøtte (E) til øyenivåindikatorer (F) er på linje med barnets øyne ved å trykke på begge justeringsknapper for hodestøtte (M) og skyve hodestøtten oppover eller nedover. Merk: øyenivåindikatorer (F) skal ikke brukes sammen med spedbarnsinnlegget (bare Axkid One +). Når du bruker Axkid One + for spedbarn, må du alltid kontrollere at hodestøtten står i laveste stilling.

Kontroller at skulderstropper (A) går gjennom stolen rett fra barnets skuldre eller maksimalt 1 cm over. Du må kanskje justere hodestøtte (E) på nytt selv om øyenivåindikatoren da ikke lenger er på linje med barnets øyne. Trekk i skulderstropper (A) for å stramme selen over barnets hofter. Mens skulderstropper (A) holdes stramme trekker du i strammestropp til sele (U) til selen er tilstrekkelig stram. Du skal ikke få plass til mer enn én finger mellom skulderstropper (A) og barnets skuldre.

Justeringer av stolen

Etter at bilstolen Axkid One er montert i kjøretøyet, er det enkelt å justere både benplass og ryggvinkel for barnet. Dette kan også gjøres mens barnet er spent fast i bilstolen.

For å sikre en god passform i alle biler og beskytte barnet best mulig anbefaler Axkid sterkt at du benytter posisjonene som er merket på siden av bilstolen. Etter hvert som barnet vokser, er det viktig å justere ryggvinkelen til en mer opprett stilling for å gi best mulig beskyttelse for barnets nakke i tilfelle en ulykke.

Størrelsesangivelsen er basert på barnets lengde. Kontroller at begge pilene peker på riktig sone.

Alder Høyde
Spedbarn0–6 måneder(Bare Axkid One+)	Maks. tilbakelentKorteste benplass	0-60 cm
Smårolling0–3 år	Alle ryggvinklerFlere stillinger for benplass
Barn3–7 år	Maksimal opprett stillingMest benplass

Justere bilstolen Axkid One

• Benplassen justeres ved å trykke på justeringsknappen for benplass (N) og skyve stolen forover eller bakover. For å unngå at Axkid One sklir forover ved et uhell, tar du tak i det bakre håndtaket (O) og trekker den forsiktig bakover før du slipper justeringknappen for benplass (N).
• Bilstolens ryggvinkel kan justeres ved å dreie på justeringsknotten for ryggvinkel (H).

Ta bilstolen Axkid One ut av kjøretøyet

• Trykk på støttebeinskappen (I) og slå sammen støttebeinet (R) til korteste posisjon.
• Skyv på frigjøringsknappen for fremre skinne (C) og fold den fremre skinnen (D) mot stolen for å løsne trykket mot setet i kjøretøyet.
• Koble fra ISOFIX-koblingene (Y) ved å trykke ISOFIX-knappene (X) ned og deretter skyve dem bakover og vekk fra setet i kjøretøyet.
• Fortsett å holde den fremre skinnen (D) med den ene hånden, ta tak i det bakre håndtaket (O) med den andre hånden og løft bilstolen Axkid One ut av kjøretøyet.
• Legg sammen støttebeinet (R) ved å trekke i frigjøringsstroppen for støttebeinet (Q) og felle støttebeinet (R) oppover.

Vedlikehold

• Tekstiltrekket til bilstolen kan vaskes i maskin ved 30° C på et skånsomt program. Trekket må ikke tørkes i tørketrommel. Det kan skade trekket og gjøre at polstringen løsner fra stoffet. På www.axkid.com finner du filmer som viser hvordan trekket skal tas av og settes på igjen.
• Tekstiltrekket fjernes fra bilstolen ved å trekke sidedekselet (L) utover og løsne borrelåsen. Åpne glidelåsene på ryggstøtten og ta trekket forsiktig av stolen. Merk deg hvordan det er festet rundt stolen for å gjøre det enklere å sette på igjen. Når du setter på sidedekselet (L) igjen, stikker du det under aluminiumsrammen og bare trykker det tilbake i hurtigfestet. Trekket til hødestøtten fjernes ved å åpne glidelåsene nederst på hødestøttet og ta trekket forsiktig av.
• Hvis trekket må byttes, må du bare bruke originale produkter fra Axkid. Bruk av andre produkter kan gjøre at sikkerhetssystemet til Axkid One ikke fungerer som det skal og forårsake alvorlige skader i en eventuell ulykke.
• Alle plastdelene til bilstolen Axkid One kan rengjøres med mild såpe og vann. Ikke bruk kraftige kjemikalier som inneholder løsemidler eller lignende, da det kan skade plasten og giøre bilstolen mindre sikker.
• Alle materialer som er brukt i bilstolen Axkid One, er resirkulerbare og skal resirkuleres i henhold til lokale forskrifter. Kontakt nærmeste miljøstasion for å få råd om resirkulering av produktet.
• Lydindikatoren (S) inneholder et utskiftbart CR1632-batteri. Ta ut batteriet og resirkuler det i henhold til lokale forskrifter när bilstolen Axkid One ikke skal brukes mer. Skru ut de to skruene nederst på støttebeinet (R) og fjern dekselet for å få tilgang til batteriet.
• Ikke foreta andre endringer på eller modifikasjoner av bilstolen Axkid One enn dem som er beskrevet i denne brukerhåndboken
• Eventuelle reparasjoner skal utføres av produsenten eller forhandleren.

Garanti

Bilstolen Axkid One leveres med 2 års garanti fra kjøpsdatoen. Ta vare på kvitteringen, og ta den med til stedet der bilstolen er kjøpt ved en eventuell reklamasjon.

• Normal slitasje
• Skader som skyldes feil bruk, forsømmelser eller ulykker
• Reparasjoner som er utført av tredjepart
• Alle materialer som er brukt, er meget UV-bestandige. Men UV-lys er svært aggressivt, og vil til slutt føre til at setetrekket falmer. Dette dekkes ikke av garantien, ettersom det regnes som normal slitasje.
• Händter setet forsiktig. Vær oppmerksom på at nettingstoffet på baksiden lett kan skrapes opp, og andre skader enn fabrikkskader på nettingen dekkes ikke av garantien.
