BRUKSANVISNING DXPW009E DEWALT

Oversettelse av den originale bruksanvisningen

Myjka ciśnieniowa

- Omgivelsestemperatur ved drift: over 0 °C.

De former for vedligeholdelse, som ikke er beskrevet i dette kapitel, skal udføres ved et autoriseret servicecenter.

Advarsel - fare!

Opbevar tilbehøret som vist i fig. 5.

Transportér maskinen som vist i fig. 5.

11 FEJLFINDING

og er produceret med overholdelse af kravene i følgende standarder eller standardiserede dokumenter:

EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 60704-1, EN 62233 og EN 50581

1.1 Maskinen du har kjøpt er et høyteknologisk produkt fremstillet av en av Europas ledende produsenter av høytrykksvasker. For best mulig ytelse har vi har sammenfattet disse linjene du bør lese nøye og følge ved bruk. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av maskinen for å beskytte deg selv og andre i nærheten mot skader. Les nøye og følg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare eller forårsake økonomiske skader.

2 INFORMASJONSANVISNINGER

2.1 Følganvisningene på skiltene og symbolenefestet på maskinen, og idenne bruksanvisning. På maskinen og i bruksanvisningen finnes kun de symbolene som gjelder maskinen som er kjøpt. Kontroller at symbolene og skiltene festet på maskinen alltid er hele og leselige. Hvis ikke, må de skiftes ut og henges opp på samme plass.

⚠️ Advarsel - fare

Les disse instruksjonene nøye før bruk.

Ikon E2 (hvis symbolet finnes på fig. 1) - Viser at maskinen er til profesjonelt bruk, dvs. for personer med erfaring, teknisk kjennskap, kjennskap til standarder og lover, og som er i stand til å bruke maskinen og utføre det nødvendige vedlikeholdet. Maskinen skal ikke brukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller av personer uten erfaring eller kjennskap til maskinen.

Ikon E3 (hvis symbolet finnes på fig. 1) - Viser at maskinen ikke er til profesjonelt bruk (hjemmebruk). Maskinen skal ikke brukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller av personer uten erfaring eller kjennskap til maskinen med mindre de får tilsyn eller opplæring i en sikker bruk av maskinen og risikoene knyttet til bruken.

→ Deler i bevegelse. Ikke berør.

Fare for brannskader! Advarsel mot varme komponenter.

Forgiftningsfare! Ikke pust inn eksosen.

0 Posisjon for bryter slått av

I Posisjon for bryter slått på

Garantert lydeffektnivå

Forbud: Varsler brukeren om at landets gjeldende regelverk kan forby tilkoblingen av maskinen til drikkevannsforsyningen.

Fare: Varsler brukeren om at vannstrålen ikke skal rettes mot barn, dyr, elektrisk utstyr eller selve maskinen.

☐ Maskinen er i isolasjonsklasse II. Det betyr at den har en forsterket isolasjon eller er dobbeltisolert (kun hvis symbolet finnes på maskinen).

Maskinen er i isolasjonsklasse I. Det betyr at den har en jordleder (kun hvis symbolet finnes på maskinen).

CE Maskinen er i samsvar med anvendbare europeiske direktiver.

Ikon E1 - Viser påbudet om ikke å avhende høytrykksvaskeren som vanlig husholdningsavfall. Den kan leveres inn til forhandleren ved kjøp av en ny. Maskinens elektriske og elektroniske deler må ikke brukes om igjen til feil bruk, fordi de kan være helseskadelige.

Bruk hørselsvern.

Bruk vernemaske.

Bruk åndedrettsvern.

Bruk vernehansker.

Bruk vernesko.

Bruk verneklær.

3 SIKKERHETSFORSKRIFTER/RESTERENDE RISIKOER

3.1 ADVARSLER: SIKKERHETSMESSIGE "FORBUD"

3.1.1 ADVARSEL. IKKE la barn bruke maskinen, og pass på at de ikke leker med maskinen.

3.1.2 ADVARSEL. Trykkstrålene kan være farlige ved feil bruk.

3.1.3 ADVARSEL. IKKE bruk maskinen med brannfarlige eller giftige væsker, eller andre produkter som ikke er egnet for en korrekt bruk av maskinen. Det er forbudt å bruke maskinen i brannfarlige eller eksplosjonsfarlige omgivelser.

3.1.4 ADVARSEL. FARE FOR EKSPLOSJON IKKE sprøyt brannfarlige væsker.

3.1.5 ADVARSEL. IKKE rett vannstrålen mot personer eller dyr.

3.1.6 ADVARSEL. IKKE rett vannstrålen mot maskinen, elektriske deler eller annet elektrisk utstyr.

3.1.7 ADVARSEL. IKKE bruk maskinen innenfor et arbeidsområde hvor det oppholder seg personer uten verneklær.

3.1.8 ADVARSEL. IKKE rett strålen mot deg selv eller andre for å rengjøre klær eller skotøy.

3.1.9 ADVARSEL. IKKE bruk maskinen utendørs når det regner.

3.1.10 ADVARSEL. Maskinen må IKKE brukes av barn, ukyndige personer eller personer som ikke har lest og forstått bruksanvisningen.

3.1.11 ADVARSEL. IKKE lås pistolhåndtaket i driftsposisjon.

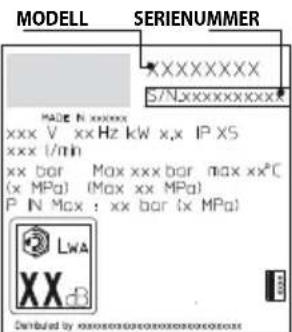

3.1.12 ADVARSEL. Kontroller at maskinen har typeskilt. Kontakt leverandøren hvis det ikke er tilfelle. Maskiner uten typeskilt må IKKE brukes, fordi de kan ikke identifiseres og kan være farlige.

3.1.13 ADVARSEL. IKKE forsøk å endre sikkerhetsventilens og sikkerhetsanordningenes kalibrering på noen måte.

3.1.14 ADVARSEL. IKKE endre originaldiameteren til den justerbare sprøytedysen.

3.1.15 ADVARSEL. Unngå at kjøretøy kjører over høytrykksslangen.

3.1.16 ADVARSEL. IKKE flytt maskinen ved å dra i høytrykksslangen.

3.1.17 ADVARSEL. Hvis høytrykksstrålen rettes mot dekk, dekkventiler og andre trykksatte deler, utgjør den en potensiell fare. Unngå bruk av rotordysen, og hold alltid strålen på minst 30 cm avstand under vaskingen.

3.1.18 ADVARSEL. Det er forbudt å bruke ikke originalt tilbehør eller tilbehør som ikke er spesifikt for modellen. Det er forbudt å utføre endringer på maskinen. Utføring av endringer fører til bortfall av samsvarserklæringen og fritar produsenten fra sivil- og strafferettslig ansvar.

3.1.19 ADVARSEL. Ikke bøy deg over eller ta på eksosåpningen. (Fare for forbrenning).

ADVARSEL. Det høye trykket kan føre til at deler slynges ut. Bruk personlig verneutstyr.

3.2.3 ADVARSEL. Fare for skader dersom apparatet startes utilsiktet. Trekk tennpluggkontakten av apparatet før du utfører arbeid på det.

3.2.4 ADVARSEL. Før du trykker inn pistolhåndtaket må du holde GODT FAST i sprøytepistolen for å fange opp rekylen.

3.2.5 ADVARSEL. F∅LG vannverkets forskrifter. I henhold til IEC 60335-2-79 kan maskinen kun kobles til drikkevannsforsyningen hvis vanntilførselen til maskinen er utstyrt med tilbakestrømningsbeskyttelse av typen BA i samsvar med standard EN 12729. Tilbakestrømningsbeskyttelsen kan bestilles hos produsenten.

3.2.6 ADVARSEL. Vann som renner inn i tilbakestrømningsbeskyttelsene klassifiseres ikke som drikkevann.

3.2.7 ADVARSEL. Vedlikehold og/eller reparasjoner av elektriske komponenter MÅ utføres av kvalifisert personale.

3.2.8 ADVARSEL. SLIPP UT resttrykket før slangen kobles fra maskinen.

3.2.9 ADVARSEL. KONTROLLER før hver bruk og jevnlig at skruene er strammet skikkelig og at ingen av delene er slitte eller defekte.

3.2.10 ADVARSEL. BRUK utelukkende vaskemidler som ikke kan forårsake korrosjon på dekklaget til høytrykksslangen/strømledningen.

3.2.11 ADVARSEL. HOLD personer og dyr på minst 15 meters avstand.

3.2.12 ADVARSEL. Denne maskinen skal brukes med vaskemidler som leveres eller anbefales av produsenten. Hvis du bruker andre vaskemidler eller kjemiske produkter, kan det virke negativt inn på maskinens sikkerhet.

3.2.13 ADVARSEL. Unngå at vaskemidlet kommer i kontakt med huden, og spesielt øynene! Ved kontakt med øynene, skyll med rent vann og kontakt lege umiddelbart!
3.2.14 ADVARSEL. Høytrykksslangene, slangekoblingene og leddene er viktige elementer for sikker drift av maskinen. Bruk kun høytrykksslanger, slangekoblinger og ledd som anbefales av produsenten.
3.2.15 ADVARSEL. For å kunne garantere sikker drift av maskinen må du kun bruke originale reservedeler fra produsenten eller godkjente av produsenten.
3.2.16 ADVARSEL. Sett rengjøringssettet for rørledninger inn til det røde merket før maskinen slås på.
3.2.17 ADVARSEL. Det skal kun brukes drivstoff som angitt i bruksanvisningen.

Det er eksplosjonsfare dersom det brukes uegnet drivstoff.

3.2.18 ADVARSEL. Vennligst følg de spesielle sikkerhetsanvisningene i bruksanvisningen for bensinmotoren.
3.2.19 ADVARSEL. Ved drift av apparatet innendørs må det sikres tilstrekkelig ventilasjon og avledning av eksosgasser (fare for forgiftning).

Eksosåpningen må ikke tilsdekkes.

Du må forsikre deg om at det ikke forekommer ekosutslipp i nærheten av luftinntakene.

3.2.20 ADVARSEL. Ved transport av apparatet skal motoren slås av og apparatet skal festes godt.

4 GENERELL INFORMASJON (FIG. 1)/SIDE 3

4.1 Hvordan bruke bruksanvisningen

Bruksanvisningen er en viktig del av maskinen. Ta vare på den for senere bruk. Les bruksanvisningen grundig før installasjon og bruk. Hvis du selger høytrykksvaskeren, må bruksanvisningen overlates til den nye eieren.

4.2 Levering

Maskinen leveres delvis demontert inni en kartongemballasje. Sammensetningen av levering er vist på fig. 1.

4.2.1 Vedlagt dokumentasjon

A1 Bruks- og vedlikeholdsanvisning

A2 Sikkerhetsregler

A3 Samsvarserklæring

A4 Garantiregler

A5 Bruks- og vedlikeholdsanvisning til motoren

4.3 Kassering av emballasjen

Emballasjen er fremstillet i miljøvennlige materialer. Uansett må de resirkuleres eller avhendes i samsvar med gjeldende regelverk.

5 TEKNISK INFORMASJON (FIG. 1)/SIDE 3

5.1 Beregnet bruk

Maskinen er beregnet til hjemmebruk for rengjøring av kjøretøy, maskiner, båter, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann og biologisk nedbrytbare kjemiske vaskemidler. Rengjøring av motorer i kjøretøy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.

-Vannetsmatetemperatur:Se maskinens typeskilt.

-Vannetsmatetrykk:min. 0,1 MPa - maks 1 MPa.

- Omgivelsestemperatur ved drift: Over 0 °C.

Ikonet på fig. 1 viser hvilken bruker som kan bruke maskinen (profesjonell eller ikke profesjonell).

5.3 Hoveddeler

B1 - Forbrenningsmotor

B2 - Reduksjonsgir (avhengig av modell)

B3 - Pumpe

B4 - Sprøytepistol med sikring

B5 - Lanse

B6 - Høytrykksslange

B7 - Oljelokk (avhengig av modell)

B8 - Dyser

B9 - Vaskemiddeltank (avhengig av modell)

B10 - Slangeholder med filter

C1 Verktøy for rengjøring av

C3 Händtak

sprøytedyse

C4 Skruer og bolter

C2 Rotordyse

5.4 Sikkerhetsanordninger

Advarsel - fare!

Ikke forsøk å endre sikkerhetsventilens kalibrering

på noen måte.

- Sikkerhets- og/eller trykkbegrensningsventil.

Sikkerhetsventilen fungerer også som trykkbegrensningsventil. Når pistolhåndtaket slippes, åpnes sikkerhetsventilen og vannet resirkulerer enten gjennom pumpeinnløpet eller renner ut på bakken.

- Termostatventil (D1 hvis finnes)

Hvis vanntemperaturen overstiger produsentens fastsatte temperatur, tømmer termostatventilen ut det varme vannet og suger inn tilsvarende mengde kaldt vann for å gjenopprette riktig temperatur.

- Sikring (D): Unngår tilfeldig vannstråle.

6 INSTALLASJON (FIG. 2)/SIDE 4

6.1 Montering

Advarsel - fare!

Trekk tennpluggkontakten av apparatet før du utfører på det.

For monteringssekvensen se fig. 2.

6.2 Montering av luftelokkene (avhengig av modell)

For å unngå oljelekkasjer leveres maskinen med oljepåfyllingsåpningene lukket med røde lokk. Disse må skiftes ut med luftelokkene som følger med.

6.3 Montering av rotordysen

(for modellene som er utstyrt med dette)

Med rotordysen oppnås en enda mer effektiv vasking.

Bruk av rotordysen kan føre til et trykkfall på 25 % i forhold til trykket som oppnås med den justerbare sprøytedysen. Bruk av rotordysen gir allikevel en større vaskekraft pga. vannstrålens roterende effekt.

6.4 Motor

Advarsel - fare!

Følg avsnittet "Sikkerhetsanvisninger"!

6.4.1 Les motorprodusentens bruksanvisning før igangsetting, ta spesielt hensyn til sikkerhetsanvisningene.

Kontroller motorens oljenivå. Maskinen må ikke tas i bruk dersom oljenivået er under "MIN"-merket. Etterfyll olje ved behov.

Fyll drivstofftanken med blyfri bensin. Det må ikke brukes 2-taksbensin.

6.5 Vanntilkobling

Advarsel - fare!

Ta inn kun filtrert eller rent vann. Vanntilførselen må som et minimum være tilsvarende pumpens avgitte vannmengde.

6.5.1 Tilkoblingsåpninger

● Vannutløp (OUTLET)

■ Vanninnløp med filter (INLET)

6.5.2 Tilkobling til det lokale vannverket

Maskinen kan bare kobles til drikkevannsforsyningen hvis vanntilførselen til maskinen er utstyrt med tilbakestrømningsbeskyttelse med tømningsmulighet i samsvar med gjeldende bestemmelser. Pass på at slangen har en diameter på minst 13 mm, er forsterket og er maks 25 m lang.

6.5.3 Innsuging av vann fra åpne beholder

1) Fest sugeslangen med filteret til vanninnløpet (INLET) og senk den helt ned på bunnen av beholderen.

2) Slipp ut luften i maskinen:

a)Løsnelansen.

b) Start maskinen og åpne pistolhåndtaket helt det ren ner ut vann uten luftbobler.

3) Slå av maskinen og stram til lansen igjen.

Merk: Maks sugehøyde er 0,5 m. Det anbefales å fylle sugeslangen før bruk.

7 JUSTERINGER (FIG. 3)/SIDE 5

7.1 Justering av sprøytedysen (avhengig av modell)

Drei på sprøytedysen (E) for å justere vannstrålen.

7.2 Justering av vaskemiddeltilførselen

For tilføring av vaskemiddelet med riktig trykk må sprøytedysen (E) (avhengig av modell) dreies til pos. "☐, eller vaskemiddelsettet (C13) (avhengig av modell) monteres som vist på figuren.

Drei på regulatoren (F) for dosering av vaskemiddelmengden som skal tilføres (avhengig av modell).

7.3 Justering av driftstrykket (avhengig av modell)

Drei på regulatoren (G) for å endre driftstrykket. Trykket vises på manometeret (hvis finnes).

8 INFORMASJON OM BRUK (FIG. 4)/SIDE 5

8.1 Kontroller

Start motoren iht. bruksanvisningen fra motorprodusenten.

- Kontrollspak for vannstrålen (I).

Advarsel - fare!

1) Ápne vannkranen helt.
2) Frigjør sikringen (D).
3) Trykk inn pistolhåndtaket noen sekunder og start motoren iht. bruksanvisningen fra motorprodusenten.

Advarsel - fare!

Kontroller før start at maskinen forsynes med vann tig måte. Tørrgang skader maskinen. Ikke dekk til asjonsrillene under bruk.

Ikke bruk maskinen på tørrgang, fordi den kan skades. Kontroll at maskinen alltid er riktig forsynt med vann.

8.3 Stopp

1) Regulatorhendel på motor trykkes til "STOP" til motoren stopper, og steng drivstoffkranen.
2) Trykk inn pistolhåndtaket for å slippe ut luften i rørledningene.
3) Sett på sikringen (D).

8.4 Oppstart igjen

1) Frigjør sikringen (D).
2) Trykk inn pistolhåndtaket for å slippe ut luften i rørledningene.
3) Start motoren iht. bruksanvisningen fra motorprodusenten.

8.5 Oppbevaring

1) Lukkvannkranen.
2) Slipp ut resttrykket ved å trykke inn pistolhåndtaket helt til det ikke renner vann ut av maskinen.
3) Regulatorhendel på motor trykkes til "STOP" til motoren stopper, og steng drivstoffkranen.
4) Trekk ut tennpluggkontakten.
5) Tøm og vask vaskemiddeltanken etter bruk. Vask tanken med rent vann uten bruk av vaskemiddel.
6) Sett på sikringen (D) for sprøytepistolen.

8.6 Fylling og bruk av vaskemiddel

Bruk av en lenger høytrykksslange enn den som følger med maskinen, eller en ekstra forlengerslange, kan føre til at innsugingen av vaskemiddelet fra tanken (avhengig av modell) reduseres eller avbrytes helt.

Fyll opp tanken (B6) med høyt biologisk nedbrytbart vaskemiddel.

8.7 Råd for korrekt vasking

Løs opp skitt ved å påføre vaskemiddelet på den tørre overflaten. På vertikale flater begynner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten må ikke tørke. Bruk høytrykksstrålen minst 30 cm fra overflaten og arbeid nedenfra og opp. Unngå at skyllevannet renner på flater som ennå ikke er vasket. I noen tilfeller kan det være nødvendig å bruke vaskebørster for å fjerne skitten.

Bruk av høyt trykk er ikke alltid den beste løsningen for et godt vaskeresultat ettersom noen flater kan bli ødelagt. Unngå å bruke den justerbare sprøytedysens rette stråle og rotordysen på skånsomme og lakkerte deler samt trykksatte deler (f.eks. dekk, dekkventiler, osv.).

En god vaskeeffekt avhenger i like stor grad av vanntrykket som vannmengden.

9 JUSTERINGER (FIG. 5)/SIDE 6

Alle vedlikeholdsinngrep som ikke beskrives i dette kapittelet skal utføres ved et autorisert servicesenter.

Advarsel - fare!

Fare for skader dersom apparatet startes utilsiktet. tennpluggkontakten av apparatet før du utfører I på det.

Fare for forbrenning! Kom aldri i berøring med eksosanlegg, sylinder eller kjøleribber, da dette kan være meget varmt.

9.1 Rengjøring av sprøytedysen

1) Ta lansen av sprøytepistolen.
2) Fjern skitt fra åpningen i sprøytedysen med verktøyet (C1).

9.2 Rengjøring av filteret

Kontroller sugefilteret (L) og vaskemiddelfilteret (avhengig av modell) før hver bruk, og rengjør som beskrevet ved behov.

9.3 Frigjøring av motoren (avhengig av modell)

Hvis høytrykksvaskeren ikke brukes på lang tid, kan kalkavsetninger føre til blokkering av motoren. Drei motorakselen med et verktøy (M) for å frigjøre motoren.

9.4 Fylling av olje (avhengig av modell)

Fyll på olje gjennom påfyllingshullet for å gjenopprette riktig nivå.

Se oljens egenskaper i tabellen Tekniske data.

Oljen bør skiftes ut hver 500. driftstime.

9.5 Oppbevaring

Oppbevar maskinen på et tørt og frostsikkert sted.

10 OPPBEVARING OG TRANSPORT (FIG. 5)/SIDE 6

Lagre tilbehøret som vist på fig. 5.

Transporter maskinen som vist på fig. 5.

11 FEILS∅KING

Problem Mulige årsaker Løsninger
Pumpen virker ikke ved foreskrevet trykk.	Slitt dyse. Skift ut dysen.
	Vannfilteret er tilsmusset. Rengjør filteret (L) (fig. 5).
	For lavt vanntrykk. Åpne vannkranen helt.
	Luft suges inn i systemet. Kontroller koblingene.
	Luft i pumpen.	Slå av maskinen og bruk sprøytepistolen helt til vannstrømmen er jevn. Slå på maskinen igjen.
	Sprøytedyse i feil stilling. Innstill sprøytedysen (E) i pos. (+) (fig. 3).
	Termostatventilen er utløst.	Vent til riktig vanntemperatur er gjenopprettet.
	Sugehøyde på over 0,5 m fra åpen beholder.	Reduser sugehøyden.
Plutselig forandring i pumpetrykk.	Vanninntak fra ekstem tank. Koble maskinen til vannettet.
	For høy matetemperatur til vannet. Senk temperaturen.
	Tilstoppet dyse. Rengjør dysen (fig. 5).
	Sugefilteret (L) er skittent. Rengjør filteret (L) (fig. 5).
Vannlekkasje.	Slitte tetninger. La et autorisert servicesenter skifte ut tetningene.
	Sikkerhetsventilen med fri tømming er utløst.	Kontakt et autorisert servicesenter.
Unormalt mye støy.	For høy vanntemperatur.	Senk temperaturen (se tekniske data).
Oljelekkasje.	Slitte tetninger.	Kontakt et autorisert servicesenter.
Det suges ikke inn vaskemiddel.	Den justerbare sprøytedysen er innstilt på høyt trykk.	Innstill sprøytedysen (E) i pos. " -" (fig. 3).
	Vaskemiddelet er for tyktflytende.	Bland ut med vann.
	Det brukes forlengerslanger for høytrykksslangen.	Monter den originale slangen igjen.
	Vaskemiddelkretsen er full av belegg eller innsnev-ringer.	Skyll med rent vann og fjern ev. innsnevriinger. Kontakt et autorisert servicesenter hvis problemet vedvarer.
Vannlekkasje fra termostatven-tilen.	Vanntemperaturen i sprøytedysen har oversteget maks verdi angitt på typeskiltet.	Ikke avbryt vannstrålen i mer enn 5 minutter mens maskinen er i drift.

MODELL SERIENUMMER XXXXXXXXX S7Nxxxxxxxxx MODE IN XXXXXX XXX V xx Hz kW x,x IP X5 xxx I/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX-B Distributed by xxxxxxxxxxxxxxxxxxxxx

12 HVORDAN UNNGÅ Å SKADE FLATENE

ADVARSEL

12.1 Bruk av maskinen til vasking av dekk kan skade dekkene og være farlig.
12.2 Ikke rett høytrykksvannstrålen direkte mot dekket.
12.3 Bruk alltid maskinen med laveste trykk ved vasking i nærheten av hjul og dekk.
12.4 Bruk aldri turbolansen til vasking av kjøretøy.
12.5 For mer informasjon les avsnittet: "8.7 Råd for korrekt vasking".

EF-samsvarserklæring

Annovi Reverberi S.p.A., Modena, Italia, erklærer at følgende AR Blue Clean maskin/er:

Maskinbenevnelse

Modellnr.

Høytrykksvasker

DXPW008

DXPW009

DXPW010

DXPW011

Effektforbruk 3,6 kW 6,3 kW 8,7 kW 8,7 kW

er i samsvar med følgende europeiske direktiver:

2006/42/EF, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (Italiensk lovdekret nr. 262/2002).

og er produsert i samsvar med følgende standarder eller standardiserte dokumenter:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Navn og adresse på den personen som har fullmakt til å utferdige den tekniske dokumentasjonen: Stefano Reverberi / AR Daglig leder

Via M.L. King 3 - 41122 Modena, Italia

I henhold til direktiv 2000/14/EF har prosedyren for samsvarsvurderingen blitt utført i samsvar med Vedlegg V

Modellnr.

DXPW008

DXPW009

DXPW010

DXPW011

Mält lydeffektnivå: 103,2 dB (A) 103,2 dB (A) 103,2 dB (A) 103,2 dB (A)

Garantert lydeffektinivå: 105 dB (A) 105 dB (A) 105 dB (A) 105 dB (A)

Dato: 19.07.2016

MODENA (I)

Stefano

Reverberi

Dagl

Garanti

Garantiens gyldighet følger gjeldende lover i landet hvor produktet selges (hvis ikke annet er oppgitt av produsenten).

Dersom produktet er mangelfullt på grunn av material- eller konstruksjonsfeil eller manglende overensstemmelse med kravene, vil produsenten, i garantiperioden, skifte ut defekte deler eller reparere/skifte ut rimelig slitte deler.

Garantien dekker ikke slitasjeutsatte deler (ventil, stempel, vanntetning, oljetetning, fjærer, O-ringer, tilbehør som slange, sprøytepistol, børster, hjul, osv.).

• feil bruk, ikke tillatt bruk, skjødesløshet,
• utleie eller profesjonell bruk när produktet er solgt til hjemmebruk
• manglende overhold av vedlikeholdsforskriftene i bruksanvisningen,
• reparasjoner utført av uautorisert personale eller uautoriserte servicesenter,
• bruk av ikke originale reservedeler eller tilbehør,
• skader forårsaket av transporten, av fremmedlegemer eller ukjente stoffer, ulykker,
• problemer vedrørende lagring eller oppbevaring.

For hjelp med HONDA-motoren, kontakt et Honda-servicesenter: www.engines.honda.com

Tekniske data

Tekniske data Unit		DXPW008 DXPW	009 DXPW010 DXPW	011
Kapasitet l/min		10 13 15 15
Maks kapasitet l/min		----
Trykk MPa		17 19 24 24
Maks. trykk MPa		19 21 25 25
Effekt kW		3,6 6,3 8,7 8,7
Maks. matetemperatur °C		60 60 60 60
Maks. matetrykk	MPa	1	1	1	1
Sprøytepistolens rekyl ved maks. trykk	N	28,90	39,70	51,50	51,50
Olje for pumpe	kg	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40
Motormodell	-	Honda GX 160,1sylinder, 4-takt	Honda GX 270,1sylinder, 4-takt	Honda GX 390,1sylinder, 4-takt	Honda GX 390,1sylinder, 4-takt
Nominell effekt ved 3600 o/min	kW/HP	3,6/4,8	6,3/8,4	8,7/11,7	8,7/11,7
Driftsturtall	l/min	3600±100	3600±100	1750±100	3600±100
Drivstofftank	l	3,1 5,3 6,1 6,1
Drivstoff	-	Bensin, blyfri	Bensin, blyfri	Bensin, blyfri	Bensin, blyfri
Lydtrykknivå L_PA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89,4	89,4	89,4	89,4
Lydeffektnivå L_WA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	105	105	105	105
Maskinens vibrasjoner (K = 1 m/s ^2 ):	m/s ^2	6,26	6,26	6,26	6,26
Vekt	kg	30 42 50 48

Med forbehold om tekniske endringer!

1 INSTRUKCJE BEZPIECZEŃSTWA

9.2 Rengöring av filter
