BRUKSANVISNING DWV905H DEWALT

Norsk (oversatt fra de originale instruksjonene) 80

EF-overensstemmelseserklæring

Maskindirektiv

Universal støvopsamler DWV905M, DWV905H

DEWALT erklærer, at produkterne beskrevet under Tekniske data er i overensstemmelse med:

2006/42/EF, EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A2:2019 + A14:2019 + A15:2021; EN60335-2-69:2012.

• Åbn beholderlåsene 4 og fjern maskinens støvsugerhoved 3.
• Fjern tilbehøret fra beholderen 6 og emballagen!
• DWV905H: Dæk tekstfeltet på advarselsetiketten om støvklasse 24 med den medfølgende selvklæbende etiket på sproget i dit land.

Tørstøvsugning (Fig. E)

Din støvopsamler skal ikke smøres yderligere.

Rengøring

DWV9470 Sæt med Y-splitterslange

BEMÆRK: Hvis støvopsamleren skal sendes eller returneres til reparation:

1. Overhold følgende instruktioner for personlig beskyttelse under transport og i servicecenteret:

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DWV905M	DWV905M
		DWV905H	DWV905H
		QS/GB	LX
Spenning	V_AC	230	115
UK & Ireland	V_AC	230	115
Type		1	1
Merkeeffekt inn W 1400 1400
Maks effekt W 3600/3000 1840
Frekvens Hz 50 50
Beskyttelsesklasse IPX4 IPX4
Containerkapasitet I 38 38
Fyllemengde (væske)	I	18,4	18,4
Flow-rate (maks på blåser)	I/s 75 71
Negativt trykk (maks på blåser)	kPa	25 24
Flow rate (EN60335-2-69)	I/s 41 39
Negativt trykk (EN60335-2-69)	kPa	22,6	21,6
Filteroverflate	m^2	0,3	0,3
Strømtilkobling elektroverktøyets data	W	2200/1600	440
Slangelengde	m 4,6	4,6
Slangediameter	mm	32 32
Vekt	kg 15 15
Wireless Tool ControlTM-fjernkontroll::		N547456
Spenning	V_DC	3
Batteritype		CR2032
Frekvensbänd	MHz	433
Maks. utgangseffekt (EIRP)	mW	0,03

Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60335-2-69:
L_PA	(utslippets lydtrykknivå)	dB(A)	72	72
L_WA	(lydeffektnivå)	dB(A)	85	86
K	(usikkerhet for det angitte lydnivået)	dB(A)	2	2

EU-samsvarserklæring

Maskindirektivet

Universalstøvsuger DWV905M, DWV905H

DEWALT erklærer at disse produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EU, EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A2:2019 + A14:2019 + A15:2021; EN60335-2-69:2012.

Disse produktene er også i samsvar med direktiv 2014/53/EU og 2011/65/EU. For mer informasjon, kontakt DEWALT på følgende adresse eller se baksiden av bruksanvisningen.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

M. Georg Modern Research

Markus Rompel

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

An for fare for elektrisk støt.

Aur brannfare.

Viktige sikkerhetsinstruksjoner

ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk støt, brann og/eller alvorlig personskade.

LAGRE ALLE ADVARSLER OG INSTRUKSER FOR FREMTIDIG BRUK

LES OG F∅LG ALLER ANVISNINGER F∅R BRUK AV APPARATET.

ADVARSEL: Operatører skal ha tilstrekkelig opplæring om hov av disse redskapene.

ADVARSEL: For å redusere faren for elektrisk støt. Ikke u e verktøyet for regn. Oppbevares innendørs.

• Før bruk skal operatører gis informasjon, instruks og opplæring i bruk av redskapet og materialene det skal brukes på, inkludert trygg fjerning og avfallshåndtering av det oppsamlede materialet.
• Operatører skal følge alle sikkerhetsregler som gjelder for materialet som håndteres.
• Denne enheten kan inneholde støv som er helseskadelig. Rengjøring og vedlikeholdsarbeid, inkludert avhending av filtre, støvsugerposer og tømming av støvsugerbeholderen kan kun utføres av profesjonelle som har på seg korrekt verneutstyr.
• Ikke la apparatet stå ubevoktet når det er tilkoplet en strømkilde. Koble enheten fra strømmen når den ikke er i bruk, og før service.
• Ikke bruk støvsugeren uten at filtrer er på plass, annet enn beskrevet i Våtsuging.
• Produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap.
• Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet.
• Apparatet skal KUN brukes som beskrevet i denne bruksanvisning. BRUK KUN TILBEH∅R ANBEFALT AV DEWALT.
• Dersom apparatet ikke fungerer riktig, eller om det mistes i gulvet, blir skadet, blir liggende utendørs eller det har vært i vann skal det returneres til et servicesenter.
• Ikke håndter støpselet, eller apparatet med våte hender.
• Ikke putt fremmedlegemer i apparatets åpninger. Apparatet skal ikke brukes med noen åpning blokkert; holdes fri for støv, lo, hår og annet som kan redusere luftstrømmen.
• Hold hår, løstsittende klær, fingre og alle kroppsdeler unna åpninger og bevegelige deler.
• Skru av alle funksjoner før du kobler apparatet fra strømmen.
  • Vær ekstra forsiktig ved rengjøring av trapper.
• Ikke bruk apparatet for å ta opp brennbare eller antennelige væsker så som bensin, eller i områder der slikt kan forekomme.
• Statisk strømstøt er mulig i tørre områder og når den relative luftfuktigheten er lav. Dette er kun midlertidig og påvirker ikke bruken av støvsugeren.
• For å unngå selvantennelse, tøm alltid ut innholdet i beholderen etter bruk.

- Skru AV og koble fra støvsugeren i utrygge situasjoner.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ekstra sikkerhetsregler

• Ikke sug opp noe som brenner eller avgir røyk så som sigaretter, fyrstikker eller glødende aske.
• Dette verktøyet er sprutsikkert i samsvar med beskyttelsesklasse IPX4. Senk ikke verktøyet ned i vann.
• Ikke bruk til støvsuging av brennbare eksplosive materialer så som kull, korn og annet fint støv som er antennelig.
• Ikke bruk til støvsuging av farlige, giftige eller kreftfremkallende materialer så som asbest eller pesticider.
• Noen typer treverk kan inneholde konserveringsmidler som kan være giftige. Vær ekstra varsom for å hindre innånding og hudkontakt når det jobbes med disse materialer. Be om og følg sikkerhetsinformasjon fra leverandøren av materialet.
• Ikke bruk støvsugeren som gardintrapp.
• Ikke sett tunge gjenstander på støvsugeren.
• For støvsugere er det nødvendig å sørge for en tilstrekkelig luftskiftehastighet L i rommet dersom utløpsluften forblir i rommet.
  (MERK: Henvisning til nasjonalt regelverk er nødvendig.)

Elektrisk sikkerhet

Den elektriske motoren er designet for kun en spenning.

Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Dersom strømkabelen er skadet, skal den kun skiftes av DEWALT eller en autorisert serviceorganisasjon.

Når du bruker støvsugeren i et fuktig miljø, skal du bruke en strømforsyning beskyttet med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

Bruk av skjøteledning

Dersom det trengs en skjøteledning, bruker du en godkjent 3-kjernet skjøteledning egnet for dette verktøyets inngangseffekt (se Tekniske data). Minste leder-tverrsnitt er 1,5 mm²; maksimal lengde er 30 m.

1 Støvsuger
1 Slange; diameter 32mm
1 Koblingssett
2 Filtrer
1 Wireless Tool Control™-fjernkontroll:
1 Klistremerke med advarsler for støvklasse H (DWV905H)
1 Bruksanvisning
- Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
- Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på støvsugeren

Les bruksanvisningen før bruk.

ADVARSEL: Dette apparatet inneholder skadelig støv. Tømming og vedlikehold, inkludert fjerning av støvposen, skal kun utføres av opplæerte personer som bruker egnet beskyttelsesutstyr. Ikke slå på før hele filtersystemet er installert.

DWV905M

M ! i M

DWV905H

1 Topphåndtak/kabelopprulling

2 Strømledning

3 Støvsugerhode

4 Beholderlås

5 Hjul

6 Beholder

7 Sugeslange

13 Tilkopling for elektriske verktøy

14 Variabel sugeeffekt deiehjul

15 På/av/verktøy kontrollbryter

16 Tre-posisjonsbryter

17 Wireless Tool Control™ paring-knapp

18 Utløserknapp for teleskophåndtak

19 Teleskophåndtak

Denne industristøvsugeren er ment for støvsuging av tørre og våte stoffer.

DWV905M

Dette apparatet kan brukes som en industriell støvsuger og støvsuger for flyttbar bruksområder for å plukke opp alle typer tørre, ikke-brennbare støv opp til støv klasse M med grenseverdier for yrkeseksponering større enn eller lik 0,1 mg/m³. Ikke bruk til støvsuging av giftige eller kreftfremkallende materialer, som asbest eller pesticid.

DWV905H

Dette apparatet kan brukes som en industriell støvsuger og støvsuger for flyttbar bruksområder for å plukke opp alle typer tørre, ikke-brennbare støv opp til støv klasse H med grenseverdier for yrkeseksponering mindre enn 0,1 mg/m².

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser. Ikke bruk til å støvsuge asbest eller pesticid.

Disse kraftige støvsugere er for profesjonell bruk.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

IKKE bruk støvsugeren for brennbart støv.

IKKE bruk støvsugeren i eksplosiv atmosfære.

MERK: Dette apparatet egner seg for kommersielt bruk f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer, utleiefirmaer og på byggeplasser.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

Datokode plassering (Fig. A)

Produksjonsdatokoden 23 består av et 4-sifret år fulgt av en 2-sifret uke med tillegg av en 2-sifret fabrikkode.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for personskade, apparatet og kople det fra strømkilden før du fjerner/installerer tilleggsutstyr eller tilbehør og før du foretar eventuelle justeringer eller endringer i oppsett eller ved reparasjon. Utilsiktet oppstart kan føre til personskader.

Før første gangs bruk

• Åpne beholderlåsene 4 og ta av støvsugerhodet 3 fra maskinen.
  • Ta av alt utstyr fra beholderen 6 og emballasjen!
• DWV905H: Klistre over tekstfeltet til støvklassens advarselsmerke 24 med det medfølgende klistremerket med ditt språk.

AFYARSEL: Filtrene 9 må alltid vær på plass under støvsuging, unntatt som beskrevet i Våtsuging under Bruk. Når du støvsuger fint støv kan du også bruke en ekstra papirpose eller fleece-pose for å gjøre tømming av beholderen lettere.

ADVARSEL: Støvsugerposer skal brukes for støvklasse M. Iklasse H skal du bruke støvsugerpose DWV9400, men kan kombineres med fleece-pose DWV9402.

1. Dersom ekstra papir- eller fleece-pose 21 skal brukes, monter som vist i figur B. Se avsnittet Tilbehør for å velge korrekt filter.
   MERK: Pass på at du ikke river hull i posen. Fest posen sikkert på inngangen 10 slik at du får en tett kopling for maksimum støvsugeytelse.
2. Plasser støvsugerhodet 3 på beholderen og feste det ved å lukke beholderens låser 4.
3. Sett enden av slangen 7 i vri-lås slangeinngangen og drei mot klokken for å låse den på plass, som vist på figur C.

Sett inn støvsugerpose (Fig. B)

Når du setter inn plastposen, må du forsikre deg om at du fjerner så mye du kan av luften mellom tanken og posen. Prøv å unngå store folder i forseglingen mellom hodet og tanken.

Ta av / Bytte brukt støvpose

ADYARSEL: Egnet personlig beskyttelsesutstyr som støvmaske og hansker må brukes ved håndtering av støvposer.

1. Skru av støvsugeren og dra ledningen ut av stikkontakten.
2. Lukk vri-lås slangeinngangen 10 med inntakspluggen 20.
3. Lås opp beholderlåsene 4 og ta av støvsugerhodet 3
4. Dra posen forsiktig av innløpet.
5. Når du fjerner posen fra maskinen skal du forsegle støvsugerposen godt ved bruk av tape eller strips (medfølger ikke).
6. Kast posen i egnet beholder i samsvar med lokale regler.

BRUK

Tørrstøvsuging (Fig. E)

ADVARSEL: Følg alltid sikkerhetsanvisningene og gjörande regler.

ADVARSEL: For å redusere risikoen for personskade, apparatet og kople det fra strømkilden før du fjerner/installerer tilleggsutstyr eller tilbehør og før du foretar eventuelle justeringer eller endringer i oppsett eller ved reparasjon. Utilsiktet oppstart kan føre til personskader.

1. Kople ledningen til en egnet stikkontakt.
2. Still inn tre-posisjonsbryter 16 til diameteren til den påkoblede slangen.
3. Skru på/av/verktøy kontrollbryteren 15 til PÅ posisjonen. I).
4. Drei variabel sugeeffekt-hjul 14 til ønsket posisjon. Denne funksjonen lar brukeren kontrollere støvsugerens effekt, sugeeffekt og støy.
   MERK: Denne innstillingen styrer også sugenivået. Dette

1. Følg anvisningen under Koble til elektriske verktøy for å kople til det elektriske verktøyet som skal brukes.

Filterstell

Klasse H filtere kan ikke rengjøres for hånd. Dersom filteret er blokkert, skal det skiftes straks.

Filtrene inkludert med denne støvsugeren har lang levetid. For å være effektive i å minske støvresirkulasjon MÅ filteret være riktig montert og i god stand.

ADVARSEL: Egnet personlig beskyttelsesutstyr som søn aske og hansker må brukes ved håndtering av filtere.

ADYARSEL: Avhend deg med filtre i henhold til lover og regler som gjelder.

Slangediameter justering (Fig. E)

Juster tre-posisjonsbryter 16 til riktig slange (eller rør) innvendig diameter (32 mm eller 20 mm) eller tilbehørets diameter, til det største tverrsnittet. Den valgte diameteren av justeringskontrollen må være lik eller større enn den største diameteren av brukt slange/rør/tilbehør. Slangen som følger med har en indre diameter på 32 mm. En lydalarm aktiveres dersom strømningshastigheten faller under 20 m/s. Systemet har en tidsforsinkelse for å hindre utilsiktede alarmer.

MERK: Sett slangediameterkontrollen kun til de gulmerkede diameterområder for den tilkoblede sugeslangen.

Dersom alarmen går uten at det er en innlysende tilstopping:

1. Sørg for at justeringskontrollen er stilt inn med rett diameter.
2. Dersom flow-innstillingen er satt til mindre enn maksimum, øk nivået til det er tilstrekkelig flow i slangen helt til alarmen stopper.
3. Dersom alarmen ikke stopper, koble av slangen og sjekk etter tilstopping. Kontroller støvsugerposen, dersom den er full eller tilstoppet må den byttes. Sjekk også filteret og bytt det dersom nødvendig.

Dersom alarmen ikke stopper etter dette, kontakt DEWALT serviceverksted.

Koble til elektroverktøy (fig. C, D)

ADVARSEL: Bruk stikkontakten kun til det som er angitt i braksanvisningen. ADVARSEL: Før du setter bryteren til posisjonen "Tool C#tol", forsikre deg om at koblingsverktøyet er slått av. ADVARSEL: Maks belastning til elektroverktøyet skal ikke overgå maksimal nominell effekt på stikkontakten.

MERK: Noen børsteløse AC verktøy kan starte støvsugeren i automatisk modus uten å skru på elektroverktøyet.

1. Koble ledningen til en egnet stikkontakt.
2. Skru på/av verktøykontrollbryteren 15 til AKTIVERING- posisjon ^8 . Dette lar det elektriske verktøyet skru støvsugeren av og på automatisk. Minimum strøm på verktøyet må være større enn 250 watt for at støvsugeren skal kontrolleres fra stikkontakten.

MERK: Støvsugeren starter automatisk innen 0,5 sekunder og fortsetter å gå i 7 sekunder etter at det elektriske

verktøyet er skrudd av. Etterløp kan variere när den brukes med en strømgenerator.

1. For å gå tilbake til manuell modus, skru verktøyets på/ av bryter 15 til PÅ posisjonen I). I manuell modus skrus verktøyet og støvsugeren av og på uavhengig av hverandre.
2. DEWALT byggstøvsuger er utstyrt med DEWALT AirLock tilkoplingssystem. AirLock tillater en rask og sikker kopling mellom sugeslangen 7 og det elektriske verktøyet. AirLock koplingen 25 koples direkte til DEWALT kompatible verktøy eller ved å bruke en AirLock-adapter (tilgjengelig fra din lokale DEWALT leverandør). Se avsnittet Tilbehør for detaljer om tilgjengelige adaptere. MERk: Dersom det brukes en adapter, påse at den er godt festet på verktøyuttaket før du følger trinnene under.

a. Kontroller at mansjetten på AirLock kobleren er i posisjonen "ulåst". Juster hakkene 26 på mansjetten og AirLock kobleren som vist på bildet for posisjonene åpen og låst.
b. Trykk AirLock koblingen inn på adapter-koplingspunktet.
c. Vri mansjetten til posisjonen "låst".

MERk: Kulelagrene i mansjetten låser i sporet og sikrer koplingen. Det elektriske verktøy er nå koplet fast til støvsugeren.

Pare støvsugeren med et verktøy ved bruk av Wireless Tool Control™-modus (Fig. A, G, M)

FORSIKTIG: Når støvsugeren kontrolleres med fj. kontrollen eller et paret verktøy kan den starte og stoppe uten varsel.

For å pare med en DEWALT fjernkontroll eller Wireless Tool Control™-verktøy

1. Skru på/av verktøykontrollbryteren 15 til yposisjon
2. Trykk og hold Wireless Tool Control™-pareknappen 17 på verktøyet og trekk utløseren på Wireless Tool Control™-verktøyet, eller trykk på fjernkontrollknappen 28 på Wireless Tool Control™-fjernkontroll 27 samtidig.
3. LED-lampen over Wireless Tool Control™-paringsknappen lyser jevnt for å indikere en vellykket paring..

FORSIKTIG: Ikke aktiver den trådløse verktøykontrollen pørktøyet hvis støvavsugsslangen ikke er koblet til støvavsugsporten på verktøyet.

MERk: Kun en sender kan pares med DWV905 på samme tid. Dersom enheten allerede er paret, vil den forrige senderen overstyres.

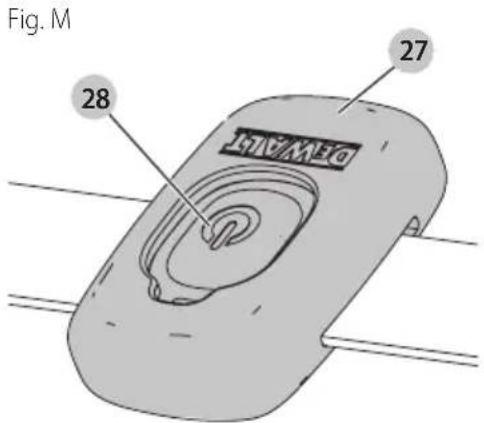

For å upare med et Wireless Tool Control™-verktøy eller Fjernkontroll

1. Vri på/av verktøykontrollbryteren til (l)-posisjon og dra avtrekkeren på det Wireless Tool Control™-utstyrte verktøyet eller trykk på knappen på fjernkontrollen samtidig.
2. Lysdioden over Wireless Tool Control™-paringsknappen blinker sakte for å indikere en vellykket frakobling..

FORSIKTIG: For å forhindre utilsiktet oppstart etter at arbeidet er fullført, vri på/av-bryteren 15 til AV (O). eller koble den batteridrevne verktøykontrollen fra verktøyet eller fjernkontrollen.

LED-LYSM∅NSTER

I paremodus Ingen enhet er paret Enheten er paret

Fig. M 28 O 27

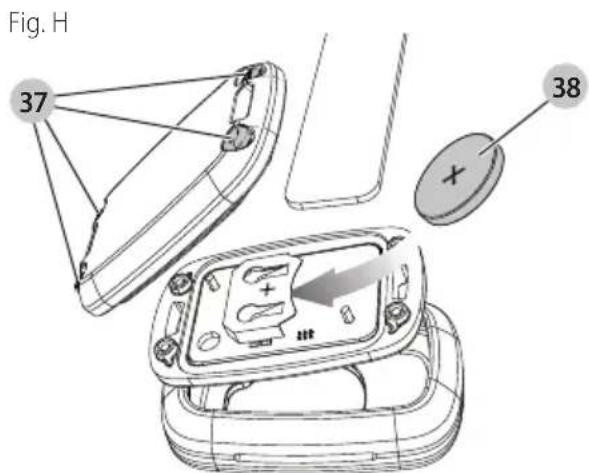

Bytte ut myntcellebatteriet i fjernkontrollen (Fig. H)

FARE: IKKE SVELG BATTERI; KJEMISK BRANNFARE. Dette produktet inneholder et mynt-/knappcellebatteri. Dersom mynt-/knappcellebatteri svelges, kan det gi alvorlige interne brannskader i løpet av bare 2 timer, og kan føre til død.

DVARSEL: HOLD NYE OG BRUKTE BATTERIER UNNA BARN. Dersom batterirommet ikke lukkes godt, ikke bruk produktet og hold det unna barn. Dersom du tror noen har svelget et batteri eller på annen måte er ført inn i kroppen, søk straks legehjelp.

ADVARSEL: Når DU BYTTER BATTERI, Må DU BURKE SAMME ELLER TILSVARENDE TYPE –

CR2032. Pass på korrekt polaritet (+ og −) når du skifter batterier. Ikke lagre eller transporter batterier slik at batteripolene kan komme i kontakt med metallobjekter.

ADVARSEL: S∅RG FOR AT DET UTF∅RES KORREKT WIFTING AV MYNTCELLEN. Det er fare

for eksplosjon.

• Når du bytter batteri, må du bruke samme eller tilsvarende type – CR2032. Ikke bruk andre myntceller eller andre former for elektrisk strømforsyning.
• Ikke prøv å lade opp eller kortslutt myntcellebatteriet. Myntcellebatteriet kan lekke, eksplodere, ta fyr og forårsake personskade.
• Myntcellen må ikke overhetes eller kastes på åpen ild. Myntcellen kan lekke, eksplodere, ta fyr og forårsake personskade.

• Myntcellen må ikke skades eller demonteres. Myntcellen kan lekke, eksplodere, ta fyr og forårsake personskade.

• Ikke la skadede myntceller komme i kontakt med vann. Litium som lekker kan blandes med vann for å lage hydrogen, noe som kan forårsake brann, eksplosjon eller personskade.

• Ikke kast knappcellebatteriet sammen i vanlig restavfall. Kontakt din lokale avfallssentral for avhending av enheten/batteriene i samsvar med gjeldende lokale lover og forskrifter.

• Fjern og kast tømt myntcelle på korrekt måte. Tømt myntcelle kan lekke og skade produktet eller forårsake personskade.

• For å åpne huset, fjern de 4 skruene 37 fra bakpanelet med en T10 torx-skrutrekker.

• Dra det utladede knappcellebatteriet ut sidelengs fra batteriholderen.
• Sett det nye knappcellebatteriet 38 sideveis inn i batteriholderen. Merk deg batteriets orientering i forhold til polariteten.
• Sett bakdekselet på plass igjen, sett inn skruen og fest den.

Fig. H 37 38

Automatisk filterrengjøringssystem

Denne støvsugeren har en meget effektiv filter rengjøringssystem som reduserer filter tilstopping. Hvert 30. sekund blir ett av de to filtrene automatisk rengjort. Rengjøringsprosessen bytter mellom filtrene og fortsetter i hele enhetens levetid.

MERK: Når du starter støvsugeren, vil begge filtre renses innen 15 sekunder.

MERK: Det er normalt å høre en klikkelyd under denne prosessen.

MERK: Etter mange timers bruk kan det automatiske filter rengjøringssystem være ineffektiv. Når dette skjer, se avsnittet Filter under Vedlikehold.

1. For å sette på parkeringsbremsen, trykk bremseknappen 30 for å smekke bremsen i läst posisjon.
2. For å ta av parkeringsbremsen trykk bremseknappen og bremsen smekker i ulåst posisjon.

Våtsuging (Fig. F)

ADVARSEL: IKKE koble elektroverktøy til utgangen 13 når davker støvsugeren til våtsuging.

ADVARSEL: Kople støvsugeren til en stikkontakt som er bestet med jordfeilbryter (RCD) när støvsugeren brukes til vätsuging.

ADVARSEL: Dersom skum eller væske slippes ut fra medinen, skru den av med en gang.

FORSIKTIG: Rengjør enheten som begrenser vannivået regennessig og undersøk den for tegn på skade.

MERK: IKKE fjerne flottøren 31 Ved å gjøre det vil du ødelegge støvsugeren. Flottøren hindrer vann i å komme inn i motoren.

Før støvsugeren brukes til våtsuging:

1. Skru av støvsugeren og dra strømkabelen 2 ut av stikkontakten.
2. Lås opp beholderlåsene 4 og ta av støvsugerhodet.
3. Ta av støvsugerposen 21 (se avsnittet Ta av / Skifte brukte støvsugerposer).
4. Ta av filter (se avsnittet "Ta av filter".
5. Tørk innsiden av beholderen med en fuktig klut.
6. Skift motorhodet og lukk låsene.
7. Kople støvsugeren til en stikkontakt som er beskyttet med en jordfeilbryter (RCD).

ADVARSEL: Ikke bruk maskinen med dette oppsettet med støv av klasse M og H.

Tømme beholderen (Fig. F)

Flottørventilen 31 blokkerer luft til motoren når beholderen er full og motorens lyd vil endre seg med en gang. Når motoren gir en lyd i en høy tone og luft-/vannstrømningen slutter, tøm beholderen.

1. Skru av støvsugeren og dra ledningen ut av stikkontakten.
2. Lås opp beholderlåsene 4 og ta av støvsugerhodet 3.
3. Tøm innholdet av beholderen 6 i en egnet beholder eller sluk.

Bytte tilbake til tørrsuging

1. Tøm beholderen, se anvisningene under Tøm beholder.
2. Plasser beholderen opp-ned til den er tørr. IKKE bruk våt beholder for tørrsuging.
3. Plasser støvsugerhodet 3 på en horizontal flate til den er tørr.
4. Monter filtrene på nytt när støvsugerhodet er tørr. Se Filtere under Vedlikehold.
5. Når beholderen er tørr, plasser støvsugerhodet på beholderen og feste det ved å lukke beholderens låser 4.

Trykk utløserknappen 18 for å løfte og senke teleskophåndtaket 19.

Avstenging (Fig. E)

1. Skru på/av/verktøy kontrollbryteren 15 til AV-posisjon (●)
2. Koble fra enheten fra strømmen.

Transport (Fig. K)

FORSIKTIG: Fare for personskader og materielle skader! Vppmerksom på vekten til enheten under transport. Sikre enheten mot utilsiktet bevegelse.

1. For støvfri transport, skal du fjerne støvsugerposene fra beholderen. Etter oppsuging av væsker skal du tømme væsker fra beholderen.
2. Ta av slangen og lukk inntakets vrilås 10 med inntakspluggen 20.
3. Sett endene på slangen sammen for å unngå at skitt faller ut.
4. Lagre strømkabelen 2 og slangen.
5. Når du transporterer maskinen i kjøretøy skal du sikre den fra bevegelse og at den tipper over.

VEDLIKEHOLD

Ditt DEWALT apparat er konstruert for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende bruk avhenger av ordentlig stell av apparatet og regelmessig renhold.

Dersom sugeeffekten avtar grunnet blokkert filter, skal du skru av enheten, lukk inntakets vrilås 10 med inntakspluggen 20, start enheten og vent i 15 sekunder til du hører klikkelyden til filterrenseren to ganger. Dersom sugeeffekten fremdeles er dårlig, må du bytte filter.

FARE: Støv kan være helsefarlig. Bruk alltid klær som kan klastes og pustemasker klasse P2 eller høyere klasse når du utfører vedlikeholdsarbeid (f.eks. Skifte av filter).

ARVARSEL: For å redusere risikoen for personskade, apparatet og kople det fra strømkilden før du fjerner/installerer tilleggsutstyr eller tilbehør og før du foretar eventuelle justeringer eller endringer i oppsett eller ved reparasjon. Utilsiktet oppstart kan føre til personskader.

ADVARSEL: For service av brukeren må maskinen demonteres, rengjøres og vedlikeholdes, så langt det er med rimelighet gjennomførbar, uten å sette vedlikeholdspersonell eller andre i fare. Egnede forholdsregler inkluderer dekontaminering før demontering, bruk av lokal filtrert undertrykksventilasjon der maskinen demonteres, rengjøring av maskinen og egnet personlig beskyttelse.

• Produsenten eller en opplært person skal utføre en teknisk kontroll minst en gang i året, bestående av, for eksempel kontroll av filtere for skade, maskinens lufttetthet og at kontrollmekanismen fungerer riktig.
• På klasse H maskiner skal i tillegg maskinens filterytelse testes minst en gang i året, eller oftere i henhold til nasjonale regler. Testmetoden som brukes til å bekrefte maskinens filterytelse spesifiseres i 22.AA.201.2. Dersom testen feiler, skal du skifte med et nytt filter.
• Ved utføring av service eller reparasjonsarbeid må alle kontaminerte gjenstander som ikke kan rengjøres på tilfredsstillende vis bli håndtert som avfall; slike gjenstander skal kastes i uggennomtrengelige poser

i henhold til gjeldende regler for håndtering av slik avfall.

- Ta av utsiden av maskinen. For klasse M maskiner skal utsiden av maskinen dekontamineres med støvsuging og tørkes ren eller behandlet med tetningsmasse før den tas ut av et farlig område. Alle maskindelene skal betraktes som kontaminert når de tas ut av det farlige området og skal være gjenstand for egnet håndtering for å hindre spredning av støv.

Filter

Ta av filtere (Fig. L, M)

1. Skru på/av/verktøy kontrollbryteren 15 til AV-posisjon (●) og plugge ut kabelen fra kontakten.
2. Lås opp beholderlåsene 4 og fjern støvsugerhodet 3 fra beholderen. Plasser støvsugerhodet opp-ned på et flatt underlag.
3. For DWV905H, løsne 2,5 mm skruen 32 med en T-10 bit, så fjerne filterplaten 33 fra filtrene som vist på figur L. Ikke bruk om igjen klasse H filterelementet etter det har blitt fjernet fra enheten.
4. Vri hvert filter 9 mot klokken ved å holde den i plastdekselet som vist i figur M og ta forsiktig av hodet mens du passer på at det ikke kommer skitt i monteringshullet.

1. Dersom bunnen av støvsugerhodet trenger rengjøring, bruk en klut fuktet med vann og mild såpe og la den tørke. Kast kluten i egnet beholder.
2. Kontroller filterne for slitasje, rifter og andre skader.

aDVaRsEL: Dersom det er noen tvil om filtrenes tilstand I byttes ut. IKKE forsett bruk dersom filtrene er skadde. Klasse H filtre skal ikke vaskes for hånd utenfor enheten.

ADVARSEL: Bruk aldri trykkluft eller børste for å rengjøre filter, ellers kan det oppstå skade på filtermembranen slik at støv kan passere gjennom filteret. Om nødvendig, bank forsiktig mot en hard flate eller skyll med vann ved romtemperatur og la det lufttørke. Rengjøring av filtere er vanligvis unødvendig, selv om filteret er dekket av støv. Det automatiske filterrengjøringssystemet vil opprettholde maksimalt ytelse og fortsatt funksjon. Dersom det er visuelle skader på filtermembranen, skift filteret. Filtere varer normalt mellom seks og tolv måneder avhengig av bruk og stell.

For å installere filtere (Fig. L, N)

1. Påse at filterpakningen 34 sitter godt på plass
2. Rett inn filtergjengene 35 med gjengene på støvsugerhodet og bruk moderate krefter til å dreie filteret med klokken til det sitter godt.
   MERk: Påse at filtermaterialet ikke skades.
3. For DWV905H, sett på igjenfilterplate 33 og feste filterskruen 32 på toppen av platen.
4. Plasser støvsugerhodet 3 på beholderen og fest det ved å lukke beholderens låser 4.

Smøring

ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av apparatet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Aldri la noen væske trenge inn i maskinen; aldri dypp noen del av verktøyet i en væske.

1. Støvsug utsiden av støvsugeren. Videre rengjøring skal gjøres med en klut som bare er fuktet med vann og mild såpe, dersom nødvendig.
2. Etter bruk, kast kluten i egnet beholder.

Lagring (Fig. K)

1. Tøm beholderen, se Tøm beholder under Bruk.
2. Rengjør støvsugeren innvendig og utvendig.
3. Rengjør eller bytt filtrene, se Filtere.
4. Ta av slangen 7 fra inntakets vrilås 10 og lukk inntaket med inntakspluggen 20
5. Sett endene på slangen sammen for å unngå at skitt faller ut.
6. Oppbevar sugeslangen og strømledningen som vist i diagrammet. Plasser enheten i et tørt rom og sikre den mot uautorisert bruk.

MERk: Sett innløpsproppen i innløpet for å holde avfall inne i beholderen når sugeslangen fjernes. Du kan også kople slangens to ender sammen og låse med vri-lås enden.

MERk: Etter våtsuging, må delene inne i væskebeholderen tørkes før lagring.

Tilbehør

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tiljøs av DEWALT, kan være farlig, ettersom dette ikke er testet sammen med dette apparatet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

TILBEH∅R

DWV9340-XJ Støvklasse M filter

DWV9345-XJ Støvklasse H filter

DWV9315-XJ Trykkfast slange

DWV9316-XJ Antistatisk slange, diameter 32mm

DWV9350 Gulvrengjøringssett

1. Fjern de 4 bærhåndtaksskruene 29 ved å bruke en T-25 stjerne-bit, og fjern bærehåndtaket.
2. Monter støvsugerstativet ved å bruke skruene fra bærehåndtaket. Sett dem inn i de opprinnelige hullene og fest dem godt.
3. Bruk de 2 medfølgende skruene 36. Plasser dem på de bakre hullene i støvsugerstativet - Vac Rack. Trykk dem ned og vri på skruen for å trenge gjennom materialet og ned til de skjulte skruehullene. Fest.

FORSIKTIG: Må ikke overstige 9 kg (30 kg for modell DWV9510) i noen av lagringsenhetene på 14 liter, maksimalt 2 lagringsenheter per støvsuger. Må ikke overstige 18 kg i en lagringsenhet på 28 liter, maksimalt 1 lagringsenhet per støvsuger. Dersom den anbefalte høyde eller vekten blir oversteget, kan det føre til en ustabil støvsuger. Dette kan forårsake personskade eller andre skader. For modell DWV9510, er anbefalt høyde 40 cm.

FORSIKTIG: Ikke bær støvsugeren i håndtakene til de n. 10, terte lagringsenhetene.

MERK: Bærehåndtaket skal lagres for mulig demontering. Dersom stativet skal fjernes igjen, gjør dette i omvendt rekkefølge. Håndtaket skal settes på plass igjen, og de to baskkruene 36 skrus inn i motorhuskabinettet igjen for å lukke hullene.

Feste strømledningen til slangen (figur A)

Strømledningen 2 kan festes på sugeslangen 7 ved bruk av D279058CL slangeklemme (leveres av din lokale DEWALT-leverandør).

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Feilsøking

Problem Løsning
Motoren går ikke	Sjekk strømledningen, støpsler og stikkontakten.
	Påse at på/av/verktøy kontrollbryteren er i PÅ posisjonen.
Sugekapasitet minsker	Fjern blokkeringen i sugedysen, sugerør, sugeslange eller filter.
	Bytt papir- eller fleecepose.
	Kontroller at filtrene er riktig montert.
	Rens eller bytt filtere.
	Tøm beholderen, se Tøm beholderen under Bruk.
Støvsugeren slutter å gå	Termisk overbelastning har slått inn:1. Slå av støvsugeren og koble den fra strømkilden.2. Tøm beholderen, om nødvendig.3. La enheten kjøle seg ned.4. Sett strømledningen i egnet stikkontakt og slå på/av/verktøy kontrollbryteren til PÅ posisjonen 1) for å teste. Dersom støvsugeren ikke starter, kontakt forhandleren eller sjekk beliggenheten av nærmeste autoriserte DEWALT reparatør i DEWALT katalogen, eller kontakt ditt DEWALT kontor på adressen som angitt i denne bruksanvisningen.
Støv avgis under støvsuging	Kontroller at filtrene er riktig montert.
	Påse at filteret ikke er skadet, skift om nødvendig.
	Påse at filterpakningene er godt på plass.
Automatisk filterrengjøring fungerer ikke	Hør etter at magnetventilen klikker for å være sikker på at filterrengjøringsmekanismen fungerer.
Det elektriske verktøyet slår seg ikke på.	Påse at på/av/verktøy kontrollbryteren er i AKTIVERING

Problem Løsning

Støvsuger slås ikke på av Wireless Tool ControlTM-utstyrt elektroverktøy eller fjernkontroll

1. Flytt tre-posisjonsbryter 16 til Wireless Tool ControlTM-modus. Sjekk at LED-en tennes € Hvis LED ikke lyser med velgeren i Wireless Tool ControlTM-modus, kontakt DEWALT servicesenter.2. Fjernkontroll eller verktøy er ikke paret med støvsugeren. Gjennomfør trinnene for paring.3. Fjernkontroll eller verktøy er utenfor rekkevidde for støvsugeren. Flytt støvsugeren nærmere fjernkontrollen eller verktøyet.4. Wireless Tool ControlTM på fjernkontrollen er utladet. Skift knappebatteri og prøv på nytt.5. Forsikre deg om at batteriet på det parede verktøyet er fulladet og satt korrekt inn.6. Om tanken er full av væske og sensorkretsen er utløst:a. Vri velgeren for tre-posisjonsbryter til Av (0)-posisjon og koble fra strømkilden.b. Tøm tanken.

Beskyttelse av miljøet

Separat avfallshåndtering. Produkter merket med dette

Produkter inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer.

Vennligst lever elektrisk utstyr til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com.

Service

MERK: Hvis støvsugeren må sendes eller returneres for reparasjon:

1. Kontakt DEWALT servicesenter før du sender eller returnerer utstyr. Dette er for å gjøre oppmerksom på mulige farer fra farlige materialer som maskinen har jobbet med. DEWALT servicesenter kan kreve at kun støvsugerhodet sendes eller returneres. Hvis aktuelt, vil DEWALTs servicesenter gi deg en emballasje som beskytter.
2. Følg instruksjonene for personlig beskyttelse under transport og på servicestedet:

a. Rengjør verktøyet grundig innvendig og utvendig.
b. Ta av filteret/støvsugerposen.
c. Følg rengjørings- og avhendingsanvisningene som står i avsnittene Transport, vedlikehold og rengjøring i håndboken.
d. Bruk den medfølgende beskyttende emballasjen, og sørg for at plastposen er ordentlig forseglet og er helt lufttett
e. Fest en liste over farlige materialer som har blitt sugd opp på utsiden av den medfølgende beskyttende emballasjen.

EXTRACTOR DE SERRADURA DE USO INDUSTRIAL DWV905M, DWV905H

Gratulerer!
