BEDIENUNGSANLEITUNG DWV905H DEWALT

Deutsch (Übersetzung der Originalanweisung) 15

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

28.04.2023

H WARNING - Diese Maschine erhalt gewerbliche schäfflichen Staat. Leistungs- und Währungsvorträge, einschließlich der Bezugung der Staatsanmoffschalten dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzansümmung stages. Nicht ohne das vollständige Filtraktionssystem betrieben. H

Beskrivelse (Fig. A)

Parkeringsbremse (Fig. I)

Parkeringsbremsen vil låse et hjul for at forhindre, at støvsugeren ruller.

SCHWERLAST-BAUSTAUBSAUGER

DWV905M, DWV905H

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden.

Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DWV905MDWV905HQS/GB	DWV905MDWV905HLX
Spannung	V_AC	230	115
GB & Irland	V_AC	230	115
Typ		1	1
Nennleistung W 1400 1400
Maximale Leistung W 3600/3000 1840
Frequenz Hz 50 50
Schutzklasse IPX4 IPX4
Behälterkapazität I 38 38
Füllmenge (Flüssigkeit) I 18,4 18,4
Durchflussmenge (max. am Gebläse)	I/s 75 71
Unterdruck (max. am Gebläse)	kPa	25 24
Durchflussmenge (EN60335-2-69)	I/s 41 39
Negativer Druck (EN60335-2-69)	kPa	22,6	21,6
Filterfläche	m^2	0,3	0,3
Stromanschlussdaten des Elektrowerkzeugs	W	2200/1600	440
Schlauchlänge	m 4,6	4,6
Schlauchdurchmesser mm 32 32
Gewicht	kg 15 15
Fernbedienung für Wireless Tool ControlTM:		N547456
Frequenzband	V_DC	3
Akkutyp		CR2032
Frequenzband	MHz	433
Max. Leistung (EIRP)	mW	0,03
Lärmwerte bzw. Vibrationswerte (Triax-Vektorsumme) gemäß EN60335-2-69:
L_PA (Emissions-Schalldruckpegel)	dB(A)	72	72
L_WA (Schallleistungspegel)	dB(A)	85	86
K (Unsicherheitsfaktor für den angegebenen Schallpegel)	dB(A) 2	2

EG-Konformitätserklärung

Maschinenrichtlinie

Universal-Staubsauger

DWV905M, DWV905H

DEWALT erklärt, dass diese unter Technische Daten

beschriebenen Geräte übereinstimmen mit:

2006/42/EC, EN 60335-1:2012 + AC:2014 + A11:2014 +

A13:2017 + A1:2019 + A2:2019 + A14:2019 + A15:2021;

EN60335-2-69:2012.

Diese Produkte entsprechen außerdem den Richtlinien 2014/53/EU und 2011/65/EU. Für weitere Informationen kontaktieren Sie bitte DeWALT unter der folgenden Adresse, oder beachten Sie die Rückseite der Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab..

M. Rengul

Markus Rompel

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Deutschland

28.04.2023

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GPAHR: Weist auf eine unmittelbar drohende gefährliche Sichion hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Stadion hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wert auf ein Stromschlagrisiko hin.

Wert auf eine Brandgefahr hin.

Wichtige Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND ALLE ANWEISUNGEN AUF.

LESEN UND BEACHTEN SIE ALLE ANWEISUNGEN, BEVOR SIE DIESES GERÄT VERWENDEN

WARNUNG: Bediener müssen ausreichend über den durch dieser Geräte geschult sein.

WARNUNG: Dadurch wird das Risiko eines Stromschlags Rückiert. Nicht Regen aussetzen. Nicht im Freien lagern.

• Vor der Verwendung müssen die Bediener Informationen, Anweisungen und Schulung in Bezug auf die Verwendung des Geräts und die Substanzen, für die es zu verwenden ist, erhalten; dies schließt die sichere Sammlung und Entsorgung der aufgenommenen Materialien ein.
  • Die Bediener müssen jegliche Sicherheitsbestimmungen in Bezug auf die Materialien, mit denen umgegangen wird, beachten.
• Dieses Gerät kann gesundheitsgefährdenden Staub enthalten. Reinigungs- und Wartungsarbeiten, einschließlich der Entsorgung der Filter, der Staubbeutel und der Entleerung des Staubsammelbehälters, dürfen nur von Fachleuten mit entsprechender Schutzausrüstung durchgeführt werden.
• Das Gerät nicht unbeaufsichtigt lassen, solange es an eine Stromquelle angeschlossen ist. Netzstecker abziehen, wenn Sie das Gerät nicht benutzen und bevor Sie Wartungsarbeiten vornehmen.
• Den Staubsauger nicht ohne eingebaute Filter verwenden, außer wie im Abschnitt „Nasssauganwendungen“ beschrieben.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden.
• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.
• Das Gerät NUR wie im Handbuch beschrieben verwenden. Nur von DEWALT empfohlene Anbauteile verwenden.
• Wenn das Gerät nicht richtig arbeitet oder wenn es fallen gelassen oder beschädigt wurde, ist es einem Kundendienstzentrum zu übergeben.
• Berühren Sie den Stecker oder das Gerät nicht mit nassen Händen.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.
• Halten Sie Haare, locker sitzende Kleidung, Finger und alle Körperteile von Öffnungen und beweglichen Teilen entfernt.
• Schalten Sie vor dem Abziehen des Netzsteckers alle Bedienelemente aus.

• Lassen Sie beim Reinigen von Treppen besondere Vorsicht walten.

• Verwenden Sie das Gerät niemals, um entzündliche oder brennbare Flüssigkeiten, z. B. Benzin, aufzusaugen, und nicht in Bereichen, wo solche Stoffe vorhanden sein können.

• In trockenen Bereichen oder bei niedriger Luftfeuchtigkeit sind Entladungen statischer Elektrizität möglich. Diese treten nur vorübergehend auf und beeinträchtigen die Verwendung des Staubsaugers nicht.
• Entleeren Sie den Tankinhalt nach jeder Verwendung, um spontane Entzündungen zu vermeiden.
• Schalten Sie den Staubsauger in unsicheren Situationen aus und ziehen Sie den Netzstecker.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Zusätzliche Sicherheitshinweise

• Saugen Sie keine brennenden oder rauchenden Gegenstände wie z. B. Zigaretten oder Streichhölzer sowie keine heiße Asche auf.
• Dieses Gerät ist gemäß Schutzklasse IPX4 rundum spritzwassergeschützt. Tauchen Sie das Gerät niemals in Wasser ein.
• Nicht zum Aufsaugen brennbarer und explosiver Materialien verwenden, wie z. B. Kohle, Getreide, oder andere fein verteilte brennbare Materialien.
• Nicht zum Aufsaugen giftiger oder krebserregender Materialien wie Asbest oder Pestizide verwenden.
• Einige Holzarten enthalten Konservierungsstoffe, die giftig sein können. Vermeiden Sie beim Umgang mit solchen Materialien das Einatmen von Stäuben und den Hautkontakt. Beschaffen Sie Sicherheitsinformationen vom Lieferanten dieser Materialien und befolgen Sie diese.
• Verwenden Sie den Staubsauger nicht als Trittstufe.
• Legen Sie keine schweren Gegenstände auf den Staubsauger.
• Für Staubabsaugungen ist es erforderlich, eine ausreichende Luftaustauschrate L im Raum sicherzustellen, wenn die Abluft in den Raum zurückgeleitet wird.
  (HINWEIS: Hierzu sind nationale Richtlinien einzuhalten.)

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Wenn das Netzkabel beschädigt ist, darf es nur von DEWALT oder einer autorisierten Kundendienststelle ausgetauscht werden.

Wenn Sie den Staubsauger in einer feuchten Umgebung betreiben, muss eine durch einen Fehlerstromschutzschalter (FI-Schalter) geschützte Stromversorgung verwendet werden. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

Verwendung eines Verlängerungskabels

Wenn ein Verlängerungskabel erforderlich ist, verwenden Sie ein zugelassenes, dreiadriges Verlängerungskabel, das für den Eingang dieses Werkzeugs geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Adern beträgt 1,5 mm ^2 ; die maximale Länge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Packungsinhalt

Die Packung enthält:

1 Staubsauger
1 Schlauchdurchmesser; 32 mm
1 Anschluss-Set
2 Filter
1 Fernbedienung für Wireless Tool Control™:
1 Aufkleber mit Warnhinweisen für Staubklasse H (DWV905H)
1 Betriebsanleitung
- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Markierungen am Staubabsaugsystem

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

WARNUNG: Dieses Gerät enthält gefährlichen Staub. Die Entleerung und Wartung, einschließlich der Entnahme des Staubbeutels, darf nur durch geschultes Personal durchgeführt werden, das geeignete Schutzausrüstung trägt. Nicht einschalten, bevor das vollständige Filtersystem eingebaut wurde.

DWV905M

M ! i M

DWV905H

H WARNING - Diese Manchine erhalt gesundheitse schaftlichen Steuß Leutungs- und Wartungsverzugs, zinschließlich der Konsichtigung der Staatsensitätschaften dieren nur von Fachleistern durchpotenti werden, die unspruchende Schutzansatrisung erzeug. Nicht ohne die vollständige Filtraktionssystem betrieben.

Beschreibung (Abb. [Fig.] A)

WARNUNG: Nehmen Sie niemals Änderungen am Gerät oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Oberer Handgriff/Kabelaufwicklung
2 Stromversorgungskabel
3 Saugkopf
4 Behälterverschluss
5 Laufrolle
6 Behälter
7 Saugschlauch

8 Rollen (eine davon mit Feststellbremse)
9 Filter
10 Schlaucheinlassstück mit Drehverriegelung
11 Schlauchhalteklemme
12 Vorderer Handgriff
13 Steckdose für Elektrowerkzeuge
14 Stufenloser Saugstärkeregler
15 Ein/Aus/Werkzeugschalter
16 Dreistufiger Schalter
17 Taste zur Kopplung mit Wireless Tool Control™
18 Teleskopgriff-Lösetaster
19 Teleskopgriff
20 Einlassstopfen (nur Modelle der Klassen M und H)
21 Beutel
22 DWV9210-XJ Anschluss-Set (umfasst DWV9000, DWV9120, DWV9130)
23 Datumscode
24 Warnhinweis zur Staubklasse

Verwendungszweck

Dieser Industriestaubsauger ist zum Nass- und Trockensaugen geeignet.

DWV905M

Dieses Gerät kann als Industriestaubsauger und Staubabsauggerät zur Absaugung aller Arten von trockenen, nicht brennbaren Stäuben bis zur Staubklasse M mit Arbeitsplatzgrenzwerten von mehr oder gleich 0,1 mg/m³ verwendet werden. Nicht zum Aufsaugen giftiger oder krebserregender Materialien verwenden.

DWV905H

Dieses Gerät kann als Industriestaubsauger und Staubabsauggerät zur Absaugung aller Arten von trockenen, nicht brennbaren Stäuben bis zur Staubklasse H mit Arbeitsplatzgrenzwerten von weniger als 0,1 mg/m² verwendet werden. Nicht zum Aufsaugen von Asbest oder Pestiziden verwenden.

NICHT in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden. Diese Schwerlaststaubsauger sind für den professionellen Einsatz gebaut.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen. Verwenden Sie den Staubsauger NICHT für brennbare Stäube. Verwenden Sie den Staubsauger NICHT in explosionsfähigen Atmosphären.

HINWEIS: Dieses Gerät eignet sich für die kommerzielle Verwendung z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Werkstätten, Büros, Vermietungsfirmen und auf Baustellen.

• Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch kleine Kinder oder behinderte Personen ohne Aufsicht gedacht.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen

oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

Lage des Datumscodes (Abb. [Fig.] A)

Der Code für das Herstellungsdatum 23 besteht aus einer 4-stelligen Jahresangabe, gefolgt von einer 2-stelligen Wochenangabe und einem 2-stelligen Werkscode.

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

Vor der Erstinbetriebnahme

• Öffnen Sie den Behälterverschluss 4 und nehmen Sie den Saugkopf 3 vom Gerät ab.
• Nehmen Sie das Zubehör aus dem Behälter 6 und der Verpackung!
• DWV905H: Überdecken Sie das Textfeld des Staubklassen-Warnschildes 24 mit dem mitgelieferten Klebeetikett in Ihrer Landessprache.

WARNUNG: Die Filter 9 müssen beim Sahsaugen immer montiert sein, außer wie unter Nasssauganwendungen im Abschnitt Betrieb beschrieben. Beim Aufsaugen von Feinstaub können Sie auch einen zusätzlichen Papier- oder Filzbeutel verwenden, um das Entleeren des Behälters zu vereinfachen.

WARNUNG: Für die Staubklasse M müssen Staubsammelbeutel verwendet werden. Für die Staubklasse H muss der Staubsammelbeutel DWV9400 verwendet werden, der jedoch mit dem Filzbeutel DWV9402 kombiniert werden kann.

1. Wenn optionale Papier-, Kunststoff- oder Filzbeutel 21 verwendet werden sollen, sind diese gemäß Abbildung B einzusetzen. Lesen Sie den Abschnitt Zubehör, um den richtigen Filter auszuwählen.
   HINWEIS: Den Beutel nicht zerreißen. Den Beutel vorsichtig auf den Einlass 10 positionieren, um einen dichten Sitz zu erreichen, was maximale Staubsmammelleistung garantiert.
2. Den Saugkopf 3 auf den Behälter setzen und durch Schließen der Behälterverschlüsse 4 sichern.
3. Das Schlauchende 7 in den Schlaucheinlass mit Drehverriegelung einführen und gegen den Uhrzeigersinn bis zum Anschlag drehen, siehe Abbildung C.

Einsetzen des Staubsammelbeutels (Abb. B)

Achten Sie beim Einsetzen des Kunststoffbeutels darauf, dass zwischen Tank und Beutel möglichst viel Luft entfernt wird. Versuchen Sie, große Falten in der Dichtung zwischen Kopf und Tank zu vermeiden.

Gebrauchte Staubsammelbeutel entfernen/wechseln

WARNUNG: Beim Umgang mit gebrauchten Säudebuteln müssen geeignete Schutzausrüstungen wie z. B. Staubmaske und Handschuhe getragen werden.

1. Staubsauger ausschalten und Netzstecker abziehen.
2. Zum Entfernen des Saugschlauchs schließen Sie das Schlaucheinlassstück mit Drehverriegelung 10 am Schlaucheinlassstopfen 20.
3. Behälterverriegelungen 4 lösen und Saugkopf 3 abnehmen
4. Sammelbeutel vorsichtig vom Einlass abziehen.
5. Verschließen Sie die Öffnung des Sammelbeutels gut mit Klebeband oder einem Kabelbinder (nicht im Lieferumfang enthalten), wenn Sie ihn aus dem Gerät nehmen.
6. Sammelbeutel in geeignetem Behälter vorschriftsgemäß entsorgen.

BETRIEB

Trockensaugbetrieb (Abb. E)

WARNUNG: Beachten Sie immer die Sitzheitsanweisungen und die geltenden Vorschriften. WARNUNG: Um die Gefahr schwerer Verletzungen zukindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

1. Stecken Sie den Netzstecker in eine geeignete Steckdose ein.
2. Stellen Sie den dreistufiger schalter 16 auf den Durchmesser des angeschlossenen Schlauchs ein.
3. Stellen Sie den Ein/Aus/Werkzeugschalter 15 auf die Position ON .
4. Stellen Sie den stufenlosen Saugstärkeregler 14 auf die gewünschte Position. Mit dieser Funktion kann der Bediener die Saugkraft und die Lautstärke des Geräts einstellen. HINWEIS: Diese Einstellung steuert außerdem die Saugstärke. Dies ist bei Anwendungen sehr hilfreich, bei denen eine zu hohe Saugstärke das Werkstück zu stark belasten würde.
5. Beachten Sie zum Anschluss an das zu verwendende Elektrowerkzeug die Anweisungen unter Anschluss an Elektrowerkzeuge.

Filterpflege

Filter der Klasse H dürfen nicht manuell gereinigt werden. Wenn der Filter verstopft ist, muss er entsorgt werden.

Die in diesem Staubsauger verwendeten Filter sind Langzeitfilter. Um bei der Minimierung der Staubzirkulation effektiv sein zu können, MÜSSEN die Filter richtig eingebaut und in gutem Zustand sein.

WARNUNG: Beim Umgang mit den Filtern müssen geeignete Schutzausrüstungen wie z. B. Staubmaske und Handschuhe getragen werden.

WARNUNG: Entsorgen Sie gebrauchte Filter gemäß den gesetzlichen Bestimmungen.

Einstellung des Schlauchdurchmessers (Abb. E)

Stellen Sie den dreistufiger schalter ^16 auf den richtigen Innendurchmesser des Schlauchs (oder Rohres) (32mm oder 20mm) oder den Durchmesser des Zubehörteils ein (in Bezug auf den größten Querschnitt). Der gewählte Durchmesser der Einstellung muss größer oder gleich dem größten Durchmesser des verwendeten Rohres/Schlauches/Zubehörteiles sein. Der mitgelieferte Schlauch hat einen Innendurchmesser von 32 mm. Wenn die Durchflussrate auf unter 20 m/s fällt, wird ein akustischer Alarm ausgegeben. Das System verfügt über eine Zeitverzögerung, um ungewollte Alarme zu reduzieren.

HInWEIs: Stellen Sie den Schlauchdurchmesserwähler nur auf die gelb markierten Durchmesserbereiche des angeschlossenen Saugschlauchs ein.

Falls der Alarm ertönt, wenn keine offensichtliche Blockade vorliegt:

1. Stellen Sie sicher, dass die Anpassungsregelung auf den richtigen Durchmesser eingestellt ist.
2. Wenn die Fließgeschwindigkeit unter das Maximum eingestellt ist, erhöhen Sie den Pegel, bis eine ausreichende Strömung durch den Schlauch den Alarm beendet.
3. Wenn der Alarm weiterhin ertönt, entfernen Sie den Schlauch und überprüfen Sie, dass er frei ist. Entfernen und ersetzen Sie den Staubbeutel, wenn er voll oder verstopft ist, und überprüfen Sie den Filterzustand und ersetzen Sie ihn, falls nötig.

Wenn der Alarm weiterhin ertönt, wenden Sie sich an Ihren DEWALT-Kundendienst.

Anschluss an Elektrowerkzeuge (Abb. C, D)

WARNUNG: Verwenden Sie den Auslass nur für in der Beschreibung angegebene Zwecke.

WARNUNG: Vergewissern Sie sich, dass das durchlossene Werkzeug ausgeschaltet ist, bevor Sie den Schalter auf die Position „Werkzeugkontrolle“ stellen.

WARNUNG: Die maximale Belastung des Erktrowerkzeugs darf die Nennausgangsleistung an der Steckdose nicht überschreiten.

HInWEIs: Einige bürstenlose Wechselstromgeräte können den Staubsauger im Automatikmodus starten, ohne dass das Elektrowerkzeug eingeschaltet wird.

1. Stecken Sie den Netzstecker des Staubsaugers in eine geeignete Steckdose ein.
2. Drehen Sie den Ein/Aus/Werkzeugschalter 15 auf die Position ACTIVATION. ^2 Dadurch wird der Staubsauger automatisch mit dem Elektrowerkzeug ein- und ausgeschaltet. Die Mindestleistung des Werkzeugs muss größer als 250 Watt sein, damit der Staubsauger über die Steckdose betrieben werden kann.

HInWEIs: Der Staubsauger startet automatisch innerhalb

von 0,5 Sekunden und läuft nach Ausschalten des Elektrowerkzeugs 7 Sekunden nach. Die Nachlaufzeit kann bei Verwendung eines Stromgenerators variieren.

1. Zum Umschalten auf den manuellen Modus den Ein/Aus/Werkzeugschalter 15 auf die Position ON stellen. Im manuellen Modus sind das Werkzeug und der Staubsauger unabhängig voneinander ein- und ausschaltbar.
2. Ihr DEWALT-Baustaubsauger ist mit dem DEWALT AirLock-Anschlusssystem ausgerüstet. AirLock ermöglicht einen schnellen, sicheren Anschluss zwischen Saugschlauch 7 und Elektrowerkzeug. Der AirLock-Anschluss 25 wird direkt oder über einen AirLock-Adapter (erhältlich bei Ihrem lokalen DEWALT-Lieferanten) an DEWALT-kompatible Werkzeuge angeschlossen. Einzelheiten zu verfügbaren Adaptern finden Sie im Abschnitt Zubehör. HInWEIs: Falls ein Adapter verwendet wird, stellen Sie dessen sichere Befestigung am Werkzeug sicher, bevor Sie die nachfolgenden Schritte ausführen.

a. Stellen Sie sicher, dass sich der Ring am AirLock-Anschluss in der entsperrten Position befindet. Richten Sie die Kerben 26 am Ring und am AirLock-Anschluss wie abgebildet aus, um die Elemente in die entsperrte und gesperrte Position zu bringen.

b. Drücken Sie den AirLock-Anschluss auf den Adapteranschlusspunkt.

c. Drehen Sie den Ring in die gesperrte Position. HInWEIs: Führen Sie die Kugellager im Bundverschluss in den Schlitz ein und sichern Sie die Verbindung. Das Elektrowerkzeug ist jetzt sicher mit dem Staubsauger verbunden.

Kopplung des Staubsaugers mit einem Werkzeug mit Hilfe des Wireless Tool Control™-Modus (Abb. A, G, M)

VAPSICHT: Wenn der Staubsauger über die Frembedienung oder ein gekoppeltes Elektrowerkzeug gesteuert wird, kann er ohne Warnung starten oder stoppen.

WARNUNG: Befestigen Sie den Riemen der Fernbedienung an beweglichen Teilen.

Koppeln mit einer DEWALT Fernbedienung oder einem Wireless Tool Control™-Werkzeug

1. Drehen Sie den Ein/Aus/Werkzeugschalter 15 auf die Position
2. Halten Sie die Taste zur Kopplung mit Wireless Tool Control™ 17 am Staubsauger gedrückt und ziehen Sie den Auslöser an dem Werkzeug, das mit Wireless ToolControl™ ausgestattet ist, oder drücken Sie gleichzeitig die Taste an der 28 Wireless Tool Control™-Fernbedienung 27.
3. Die LED oberhalb der Wireless Tool Control™-Kopplungstaste leuchtet konstant, um eine erfolgreiche Kopplung anzuzeigen.

ACHTUNG: Aktivieren Sie die drahtlose Werkzeugsteuerung am Werkzeug nicht, wenn

der Staubabsaugschlauch nicht mit dem

Staubabsauganschluss des Werkzeugs verbunden ist.

HInWEIs: Es kann jeweils nur ein Sender mit dem DWV905 gekoppelt werden. Wenn das Gerät bereits gekoppelt ist, wird der vorherige Sender überschrieben.

Kopplung mit einem Wireless Tool Control™-Werkzeug oder einer Fernbedienung aufheben

1. Stellen Sie den Ein/Aus/Werkzeugschalter auf die Position I und ziehen Sie den Auslöser an dem Werkzeug, das mit Wireless Tool Control™ ausgestattet ist, oder drücken Sie gleichzeitig die Taste an der Fernbedienung.
2. Die LED über der Wireless Tool Control™-Kopplungstaste blinkt langsam, um eine erfolgreiche Entkopplung anzuzeigen..

ACHTUNG: Um ein unbeabsichtigtes Einschalten nach sende zu verhindern, schalten Sie den Ein/Aus-Schalter 15 in die Position aus (O), oder trennen Sie die Kopplung der drahtlosen Werkzeugsteuerung von Werkzeug oder Fernbedienung.

LED-BLINKMUSTER

Im Kopplungsmodus

Kein Gerät gekoppelt

Gerät erfolgreich gekoppelt

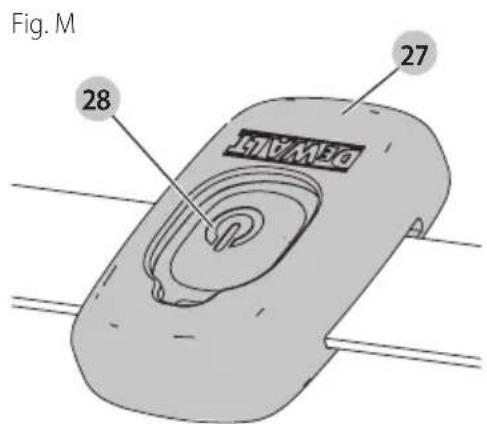

Fig. M 28 OXYALL 27

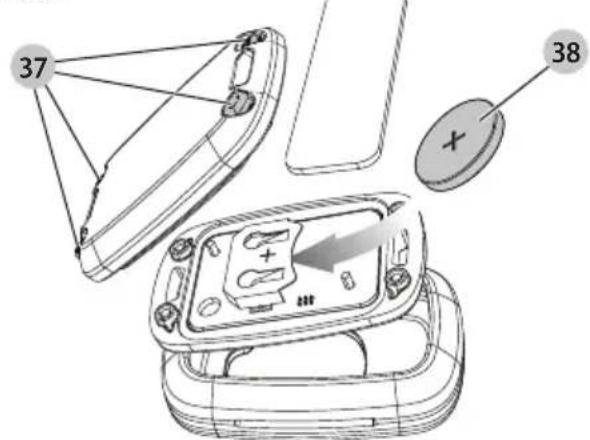

Ersetzen der Knopfzelle in der Fernbedienung (Abb. H)

GEFAHR: BATTERIE NICHT VERSCHLUCKEN: VERÄTZUNGSGEFAHR. Dieses Produkt enthält eine Knopfzelle. Wenn die Knopfzelle verschluckt wird, kann diese zu internen Verätzungen und in nur 2 Stunden zum Tod führen.

WARNUNG: HALTEN SIE NEUE UND

ALTE BATTERIEN VON KINDERN FERN. Wenn das Batteriefach nicht ordnungsgemäß schließt, stellen Sie die Nutzung des Geräts ein und halten Sie es von Kindern fern. Falls Sie vermuten, dass Batterien verschluckt oder in andere Körperteile eingeführt wurden, suchen Sie sofort einen Arzt auf.

WARNUNG: ERSETZEN SIE DIE BATTERIE DURCH BATTERIE DES TYPS CR2032 ODER EINEN

ÄQUIVALENTEN TYP. Beim Austausch von Batterien

auf die richtige Polarität (+ und −) achten. Batterien nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können.

WARNUNG: VERGEWISSEIN SIE SICH, DASS DIE KARSPFZELLE ORDNUNGSGEMÄSS AUSGETAUSCHT WIRD. Es besteht Explosionsgefahr.

• Ersetzen Sie die Batterie durch eine Batterie des Typs CR2032 oder einen äquivalenten Typ. Verwenden Sie keine anderen Knopfzellen oder andere Formen der elektrischen Stromversorgung.
• Versuchen Sie nicht, die Knopfzelle aufzuladen und schließen Sie sie nicht kurz. Die Knopfzelle kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.
• Überhitzen Sie die Knopfzelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfzelle kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.
• Beschädigen Sie die Knopfzelle nicht und nehmen Sie sie nicht auseinander. Die Knopfzelle kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.
• Achten Sie darauf, dass beschädigte Knopfzellen nicht mit Wasser in Kontakt kommen. Auslaufendes Lithium kann sich mit Wasser vermischen und Wasserstoff bilden, was zu einem Brand, einer Explosion oder zu Verletzungen führen kann.
  Werfen Sie die Knopfzelle nicht in den normalen Hausmüll. Wenden Sie sich an Ihre örtliche Abfallentsorgungsstelle, um das Gerät/die Batterien gemäß den geltenden örtlichen Vorschriften zu entsorgen.
• Entfernen und entsorgen Sie entladene Knopfzellen ordnungsgemäß. Eine entladene Knopfzelle kann auslaufen und das Produkt beschädigen oder Verletzungen verursachen.
• Zum Öffnen des Gehäuses entfernen Sie die 4 Schrauben 37 an der Rückseite mit einem Torx-Schraubendreher T10.
• Ziehen Sie die entladene Knopfzelle seitlich aus dem Batteriehalter.
• Legen Sie die neue Knopfzelle 38 seitlich in den Batteriehalter ein, achten Sie dabei auf die richtige Polarität.
• Bringen Sie die Rückseite wieder an, setzen Sie die Schrauben ein und ziehen Sie sie fest.

Abb. H

37 38

Automatisches Filterreinigungssystem

Dieser Staubsauger verfügt über ein hocheffektives Filtersystem, das Filterverstopfungen minimiert. Alle 30 Sekunden wird einer der beiden Filter automatisch gereinigt. Der Reinigungsprozess wird während der gesamten Lebensdauer des Gerätes abwechselnd an beiden Filtern durchgeführt.

HINWEIS: Nach dem Einschalten des Staubsaugers werden beide Filter innerhalb der ersten 15 Sekunden gereinigt.

HINWEIS: Ein Klickgeräusch ist während dieses Prozesses normal.

HINWEIS: Nach vielen Betriebsstunden ist das automatische Filtersystem möglicherweise nicht mehr effektiv. Wenn dies der Fall ist, siehe Abschnitt Filter unter Wartung.

Feststellbremse (Abb. I)

Die Feststellbremse blockiert ein Rad, um ein Wegrollen des Staubsaugers zu verhindern.

1. Zum Betätigen der Feststellbremse drücken Sie auf die Bremstaste 30, um die Bremse in die blockierte Position zu bringen.
2. Zum Lösen der Feststellbremse drücken Sie erneut auf die Bremstaste; die Bremse springt in die geöffnete Position zurück.

Nasssauganwendungen (Abb. F)

WARNUNG: KEINE Elektrowerkzeuge an den Auslass oder ließen, wenn der Staubsauger zum Nasssaugen verwendet wird. 13

WARNUNG: Staubsauger für Nasssaugbetrieb mit Fehlerstrom-Schutzschalter abgesicherte Steckdose anschließen.

WARNUNG: Wenn Schaum oder Flüssigkeiten aus der Maschine austreten, Maschine sofort ausschalten.

VORSICHT: Die Wasserbegrenzungsvorrichtung regelmäßig reinigen und auf Schäden prüfen.

HINWEIS: Die Schwimmerkugel NICHT entfernen, anderenfalls kann der Staubsauger beschädigt werden.

31 Die Schwimmerkugel verhindert ein Eindringen von Wasser in den Motor. Vor dem Nasssaugbetrieb des Staubsaugers:

1. Staubsauger ausschalten und Netzstecker 2 abziehen.
2. Behälterverriegelungen 4 lösen und Saugkopf abnehmen.
3. Staubbeutel entfernen 21 (siehe Abschnitt Gebrauchte Staubsammelbeutel entfernen/wechseln).
4. Filter entfernen (siehe Abschnitt „Filter entfernen“).
5. Das Innere des Behälters mit einem feuchten Tuch abwischen.
6. Den Motorkopf wieder aufsetzen und die Verriegelungen schließen.
7. Staubsauger an eine mit Fehlerstrom-Schutzschalter abgesicherte Steckdose anschließen.

WARNUNG: Das Gerät in dieser Einrichtung nicht für Sunklassen M und H verwenden.

Leeren des Behälters (Abb. A, F)

Das Schwimmerkugelventil 31 blockiert die Luftzufuhr zum Motor, sobald der Behälter voll ist, und das Motorgeräusch ändert sich sofort. Leeren Sie den Behälter, wenn der Klang des Motors höher wird und der Durchfluss von Luft/Wasser stoppt.

1. Staubsauger ausschalten und Netzstecker abziehen.
2. Behälterverriegelungen 4 lösen und Saugkopf 3 abnehmen.
3. Inhalt des Behälters 6 in ein geeignetes Gefäß bzw. einen geeigneten Abfluss geben.

Zurückrüstung auf trockenen Staubsaugbetrieb

1. Behälter leeren, siehe Anweisungen unter Leeren des Behälters.
2. Behälter mit der Öffnung nach unten aufstellen, bis er vollständig getrocknet ist. Für den trockenen Staubsaugbetrieb KEINEN feuchten Behälter verwenden.
3. Den Saugkopf 3 auf eine ebene Fläche legen, bis er trocken ist.
4. Sobald der Unterdruckknopf trocken ist, Filter wieder einbauen. Siehe Filter unter Wartung.
5. Sobald der Behälter trocken ist, den Saugkopf auf den Behälter setzen und durch Schließen der Behälterverschlüsse 4 sichern.

Teleskopgriff (Abb. J)

Lösetaster 18 drücken, um den Teleskopgriff 19 aus- und einzufahren.

Abschalten (Abb. E)

1. Drehen Sie den Ein/Aus/Werkzeugschalter 15 auf die Position OFF
2. Ziehen Sie den Netzstecker.

Transport (Abb. K)

VAPSICHT: Es besteht Verletzungs- und Beschädigungsgefahr! Achten Sie beim Transport des Geräts auf dessen Gewicht. Sichern Sie das Gerät gegen ungewollte Bewegungen.

1. Für einen staubfreien Transport entfernen Sie die Staubbeutel aus dem Behälter oder lassen Sie nach dem Absaugen von Flüssigkeiten die Flüssigkeiten aus dem Behälter ab.
2. Entfernen Sie den Schlauch und schließen Sie das Schlaucheinlassstück mit Drehverriegelung 10 mit dem Einlassstopfen 20.
3. Die Enden des Saugschlauchs zusammenstecken, damit keine Schmutzpartikel austreten können.
4. Bewahren Sie das Netzkabel 2 und den Saugschlauch auf.
5. Beim Transport in Fahrzeugen ist das Gerät gegen Verschieben und Umkippen zu sichern.

WARTUNG

Ihr DEWALT-Gerät wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Geräts und seiner regelmäßigen Reinigung ab.

Wenn die Saugleistung aufgrund eines verstopften Filters nachlässt, schalten Sie das Gerät aus, verschließen Sie den Schlaucheinlass 10 mit dem Einlassstopfen 20, starten das Gerät und warten 15 Sekunden, bis Sie zweimal das Klicken der Filterreinigung hören. Wenn die Saugleistung immer noch nicht ausreicht, müssen die Filter gewechselt werden.

GPTAHR: Gesundheitsschädlicher Staub. Tragen Sie über der Durchführung von Wartungsarbeiten (z. B. Filterwechsel) stets Einwegkleidung und Atemschutzgeräte der Klasse P2 oder höher.

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Bei einer Instandhaltung durch denutzer muss die Maschine soweit wie vernünftigerweise durchführbar zerlegt, gereinigt und instandgesetzt werden, ohne dass dabei Risiken für das Wartungspersonal und andere Personen entstehen. Angemessene Sicherheitsmaßnahmen umfassen die Reinigung vor der Zerlegung, lokale Abluftfilterung am Zerlegeort, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

- Der Hersteller oder eine unterwiesene Person führen mindestens in jährlichen Intervallen eine technische Prüfung durch, die z. B. aus einer Prüfung des Filters auf Schäden, der Luftdichtheit der Maschine sowie der ordnungsgemäßen Funktion des Steuermechanismus besteht.

- Darüber hinaus sollte bei Maschinen der Klasse H die Filtrationsleistung der Maschine mindestens einmal jährlich oder entsprechend den nationalen Anforderungen auch häufiger geprüft werden. Die Prüfmethode, die zur Überprüfung der Filtereffizienz der Maschine verwendet werden kann, ist in 22.AA.201.2 beschrieben. Schlägt die Prüfung fehl, ist sie mit einem neuen Filter zu wiederholen.

- Bei der Durchführung von Instandhaltungs- oder Reparaturarbeiten sind alle verschmutzten Gegenstände, die nicht zufriedenstellend gereinigt werden können, zu entsorgen; solche Gegenstände sind in undurchlässigen Beuteln sowie gemäß aller entsprechenden Entsorgungsvorschriften zu entsorgen.

- Entfernen Sie das Äußere der Maschine. Es muss mittels eines Staubsaugers gereinigt werden und saubergewischt oder mit einem Versiegelungsmittel behandelt werden, bevor das Gerät aus dem Gefahrenbereich herausgebracht wird. Sämtliche

Maschinenteile gelten bei dem Herausbringen aus einem Gefahrenbereich als kontaminiert; es sind geeignete Maßnahmen gegen die Verbreitung von Staub zu treffen.

Filter

Entfernen der Filter (Abb. L, M)

1. Drehen Sie den Ein/Aus/Werkzeugschalter 15 auf die Position OFF und ziehen Sie den Netzstecker ab.
2. Behälterverriegelungen 4 lösen und Saugkopf 3 abnehmen. Saugkopf umgekehrt auf eine ebene Fläche ablegen.
3. Lösen Sie für Modell DWV905H die 2,5-mm-Innensechskantschraube 32 mit einem T-10-Bit und nehmen Sie dann die Filterplatte 33 von den Filtern ab, wie in Abb. L gezeigt. Verwenden Sie das Hauptfilterelement der Klasse H nicht wieder, nachdem es aus dem Gerät entfernt wurde.
4. Jeden Filter 9 wie in Abb. M dargestellt an der Kunststoffendabdeckung gegen den Uhrzeigersinn drehen und vorsichtig vom Kopf abnehmen; dabei darauf achten, dass keine Stücke in die Montageöffnung fallen.

HInWEIs: Achten Sie darauf, das Filtermaterial nicht zu beschädigen.

1. Wenn die Unterseite des Saugkopfes gereinigt werden muss, verwenden Sie dazu ein feuchtes Tuch und milde Seife und lassen Sie den Kopf anschließend gut trocknen. Entsorgen Sie das Tuch in einen geeigneten Behälter.
2. Filter auf Verschleiß, Risse und andere Schäden prüfen.

WärnUnG: Bei Zweifel über den Zustand der Filter sind die Filter zu wechseln. Beschädigte Filter NICHT weiter verwenden. Filter der Klasse H sollten nicht manuell außerhalb des Geräts gereinigt werden.

WARNUNG: Verwenden Sie zur Filterreinigung niemals Brackluft oder Bürsten, da sonst Schäden an der Filtermembran entstehen, wodurch Staub durch den Filter eindringen kann. Falls notwendig leicht gegen eine harte Fläche klopfen oder mit Wasser ausspülen, das Raumtemperatur hat, und an der Luft trocknen lassen. Das Reinigen der Filter ist gewöhnlich unnötig, auch wenn der Filter von Staub bedeckt ist. Das automatische Filterreinigungssystem bewahrt die optimale Leistung und funktioniert auch weiterhin. Falls die Filtermembran sichtbar beschädigt ist, sind die Filter auszutauschen. Filter halten je nach Beanspruchung und Pflege zwischen sechs und zwölf Monate.

Einsetzen der Filter (Abb. L, N)

1. Die Filterdichtung 34 muss eingebaut und sicher befestigt sein
2. Filtergewinde 35 zum Gewinde des Saugkopfes ausrichten und den Filter handfest im Uhrzeigersinn anziehen.

HInWEIs: Achten Sie darauf, das Filtermaterial nicht zu beschädigen.

1. Für Modell DWV905H setzen Sie die Filterplatte 33 wieder ein und ziehen Sie die Filterschraube 32 oben auf der Platte fest.

2. Den Saugkopf 3 auf den Behälter setzen und durch Schließen der Behälterverschlüsse 4 sichern.

Schmierung

Ihr Staubabsaugsystem benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Achten Sie darauf, dass niemals Flüssigkeiten in die Maschine eindringen. Tauchen Sie niemals irgendein Teil des Geräts in eine Flüssigkeit.

1. Reinigen Sie die Außenseite des Staubsaugers mit einem Staubsauger. Verwenden Sie für die weitere Reinigung ein nur mit Wasser und einer milden Seife befeuchtetes Tuch.

2. Entsorgen Sie das Tuch in einen geeigneten Behälter.

Lagerung (Abb. K)

1. Behälter leeren, siehe Anweisungen zu Leeren des Behälters unter Betrieb.
2. Den Staubsauger innen und außen reinigen.
3. Filter reinigen bzw. ersetzen, siehe Filter.
4. Den Schlauch 7 aus dem Schlaucheinlassstück mit Drehverriegelung 10 entfernen und den Einlass mit dem Einlassstopfen 20 verschließen.
5. Die Enden des Saugschlauchs zusammenstecken, damit keine Schmutzpartikel austreten können.
6. Den Saugschlauch und das Netzkabel wie im Bild dargestellt verstauen. Lagern Sie das Gerät in einem trockenen Raum und sichern Sie es vor unbefugter Benutzung.

HINWEIS: Stecken Sie den Einlassstopfen in den Einlass, damit Schmutz bei abgenommenem Saugschlauch im Behälter bleibt. Sie können die Enden des Schlauches auch mit der Drehverriegelung miteinander verbinden.

HINWEIS: Nach Nassanwendungen müssen die Innenteile des Flüssigkeitsbehälters vor der Aufbewahrung getrocknet werden.

Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT, empfohlenes Zubehör verwendet werden.

ZUBEHÖR

DWV9340-XJ Filter der Staubklasse M DWV9345-XJ Filter der Staubklasse H DWV9315-XJ Druckfester Schlauch

DWV9316-XJ Antistatischer Schlauch; Durchmesser 32 mm

DWV9350 Set zur Bodenreinigung

DWV9401-XJ Papierbeutel

DWV9400-XJ Kunststoffauskleidung

DWV9402-XJ Filzbeutel

DWV9500-XJ Staubsaugerhalterung

DWV9345-XJ ToughSystem®, TSTAK®- Staubsaugerhalterung

DEWALT AirLock System

DWV9000 Drehverriegelungsanschluss

DWV9110 konischer Gummiadapter, 29–35 mm

DWV9220 Set für Holzarbeiten (DWV9000 + DWV9130 x 3 + DWV9120 + DWV9150 + Kabel-/Schlauchschelle)-

DWV9470 Y-Verteiler-Schlauchset

Staubsaugerhalterung, Installation (Abb. M)

1. Entfernen Sie die 4 Schrauben 29 des Transportgriffs mit einem T-25-Sterne-Bit und entfernen Sie den Transportgriff.
2. Bringen Sie die Staubsaugerhalterung mit Hilfe der Schrauben des Transportgriffs an. Setzen Sie sie wieder in die ursprünglichen Löcher und ziehen Sie sie fest.
3. Setzen Sie die 2 mitgelieferten Schrauben 36 in die hinteren Löcher der Staubsaugerhalterung. Drehen Sie alle Schrauben mit etwas Druck nach unten, damit sie das Material durchbricht und in den verborgenen Schraubdom eindringt. Festziehen.

VOPSICHT: Sie dürfen pro 14-Liter-Speicher 9 kg (30kg f. Modell DWV9510) nicht überschreiten, maximal 2 Speicher pro Staubsauger sind zulässig. Sie dürfen pro 28-Liter-Speicher 18 kg nicht überschreiten, maximal 1 Speicher pro Staubsauger ist zulässig. Das Überschreiten der empfohlenen Höhe und/oder des Gewichts könnte zu einer instabilen Staubabsaugung führen und Verletzungen oder Schäden verursachen. Für das Modell DWV9510 beträgt die empfohlene Höhe 40 cm.

VORSICHT: Tragen Sie den Staubsauger nicht an den chinen der montierten Lagereinheiten.

HINWEIS: Entfernen Sie das Kopfteil des Staubsaugers nicht vom Tank, wenn die T-förmigen Speicheraufhängungen angebracht sind. Anderenfalls kann der Staubsaugerfilter beschädigt werden.

HINWEIS: Der Tragegriff sollte für eine eventuelle Demontage aufbewahrt werden.

Wenn die Halterung wieder entfernt werden soll, geschieht dies in umgekehrter Reihenfolge. Der Griff muss wieder

angebracht werden und die beiden hinteren Schrauben müssen wieder in das Motorkopfgehäuse geschraubt werden, um die Schraubenlöcher zu verschließen. 36

Befestigung des Netzkabels am Schlauch (Abb. A)

DAS NETZKABEL 2 KANN MIT DEM SCHLAUCHCLIP D279058CL (ERHÄLTLICH BEI IHREM LOKALEN DEWALT-Händler) am Saugschlauch 7 befestigt werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Fehlerbehebung

Problem Lösung
Motor läuft nicht	Netzkabel, Stecker und Steckdose prüfen.
	Der Ein/Aus/Werkzeugschalter muss sich in der Position ON befinden .
Saugkapazität lässt nach	Blockierungen in der Saugdüse, im Saugrohr, im Saugschlauch oder in den Filtern beseitigen.
	Den Papier- oder Filzbeutel wieder einsetzen.
	Richtigen Einbau der Filter prüfen.
	Filter reinigen oder austauschen.
	Behälter leeren, sieheLeeren des Behälters unterBetrieb.
Der Staubsauger geht aus	Es wurde eine thermische Überlast ausgelöst:1. Schalten Sie den Staubsauger aus und trennen Sie ihn vom Netz.2. Leeren Sie den Behälter, falls erforderlich.3. Lassen Sie das Gerät abkühlen.4. Stecken Sie das Netzkabel in eine geeignete Steckdose ein und stellen Sie den Ein/Aus/Werkzeugschalter auf die Position ON , um das Gerät zu prüfen.■Wenn der Staubsauger nicht gestartet werden kann, setzen Sie sich mit Ihrem Händler in Verbindung; die nächste DEWALT-Kundendienstwerkstatt finden Sie im DEWALT-Katalog, oder setzen Sie sich mit der DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung.
Beim Staubsaugen tritt Staub aus	Richtigen Einbau der Filter prüfen.
	Die Filter dürfen nicht beschädigt sein; falls erforderlich, ersetzen.
	Die Filterdichtungen müssen eingebaut und sicher befestigt sein

Problem Lösung
Die automatische Filterreinigung funktioniert nicht	Achten Sie auf das Klicken der Elektromagneten, die anzeigen, dass der Filterreinigungsmechanismus arbeitet.
Das Elektrowerkzeug lässt sich nicht einschalten.	Der Ein/Aus/Werkzeugschalter muss sich in der Position ACTIVATION befinden.
Der Staubsauger lässt sich durch ein mit Wireless Tool ControlTM ausgestattetes Elektrowerkzeug oder die Fernbedienung nicht einschalten	1. Stellen Sie den Schalter für den dreistufiger schalter 16 auf den Modus Wireless Tool ControlTM. Bestätigen, dass die LED leuchtet. Wenn die LED nicht leuchtet, wenn der Schalter auf dem Modus „Wireless Tool ControlTM“ steht, wenden Sie sich an den DEWALT-Kundendienst.2. Fernbedienung/Elektrowerkzeug ist nicht mit dem Staubsauger gekoppelt. Befolgen Sie das Kopplungsverfahren.3. Fernbedienung/Elektrowerkzeug ist außerhalb der Reichweite des Staubsaugers. Staubsauger näher zur Fernbedienung/zum Elektrowerkzeug bringen.4. Knopfzelle der Fernbedienung für „Wireless Tool ControlTM“ ist leer. Knopfzelle ersetzen und Vorgang wiederholen.5. Sicherstellen, dass der Akku des gekoppelten Werkzeugs vollständig aufgeladen und komplett eingesetzt ist.6. Wenn der Tank voll mit Flüssigkeit ist und die Sensorschaltung ausgelöst wird:a. Drehen Sie den Schalter für den dreistufiger schalter in die Position Aus (0) und trennen Sie das Gerät von der Stromquelle.b. Tankentleeren..

Umweltschutz

Abfalltrennung. Produkte mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte enthalten Materialien, die zurückgewonnen oder recycelt werden können und die Nachfrage nach Rohstoffen reduzieren. Bitte recyceln Sie Elektroprodukte gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com.

Service

HInWEIs: Wenn der Staubsauger zur Reparatur eingeschickt oder abgegeben werden muss:

1. Wenden Sie sich vor dem Einschicken oder Abgeben dieses Geräts an das DEWALT-Kundendienstzentrum, um mögliche Gefahren durch aufgesaugte Gefahrstoffe abzuklären. Das DEWALT-Kundendienstzentrum kann verlangen, dass nur der Saugkopf eingeschickt oder abgegeben wird. Gegebenenfalls erhalten Sie dazu vom DEWALT-Kundendienstzentrum eine Schutzverpackung.
2. Beachten Sie die folgenden Hinweise zum persönlichen Schutz beim Transport und im Kundendienstzentrum:
   a. Reinigen Sie das Werkzeug innen und außen gründlich.
   b. Entfernen Sie den Filter-/Einwegbeutel.
   c. Halten Sie sich an die Reinigungs- und Entsorgungshinweise, die in den Abschnitten zu Transport, Wartung und Reinigung in diesem Handbuch beschrieben werden.
   d. Verwenden Sie die bereitgestellte Schutzverpackung und achten Sie darauf, dass der Plastikbeutel fest und luftdicht verschlossen ist.
   e. Bringen Sie eine Liste der aufgesaugten Gefahrstoffe an der Außenseite der bereitgestellten Schutzverpackung an.

HEAVY-DUTY CONSTRUCTION DUST EXTRACTOR DWV905M, DWV905H

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

H WARNING - Diese Machine enthalt gesundheit- schafflichen Saad. Lauterige und Wertungsvergängs, einschließlich der Unterstützung der Stadbanzuworbühälter, dieren nur von Fischleizen durchgeführt worden, die onspechenke Schutzsausstätigkeit stagnen. Nicht obso das vollständige Filtrationssystem betrieben. H

Description (Fig. A)

H WARNUNG - Diese Manchine verfüllt gesundheit- schälflichen Staub. Lorrungs- und Wartungsvergütungs, einschließlich der Beseitigung der Staatschafternleihen, darien nur von Fachkurs durchgeführt werden, die entspruchende Schutzsausstätigkeit wegen. Nicht ohne das sufzeitendige Filtraktionssystem Herträben. H

Descripción (Fig. A)

DEWALT, Richard-Klinger-Straße 11,

H WARNUNG - Diese Maschine rehält gesundheit- schäfflichen Staub. Leutungs- und Wartungsverträge, einschließlich der Beteiligung der Staubzumoffschäften, dürfen nur von Fachleistern durchgeführt werden, die anspruchende Schutzauerüstung eragen. Nicht ohne das vollständige Filtraktionssystem betrieben. H

H WARNUNG - Diese Manchine enthalt gesundheit- schälflichen Staat. Leutangs- und Wartungsvergungs, einschließlich der Beteiligung der Staatsunmäßleihen, dürfen nur von Fachsteuern durchgeführt werden, die entspruchende Schutzansücksichtigungen. Nicht ohne das sulbetragige Filtraktionssystem hensethen. H

H WARNUNG: Diese Manchine verfüllt gesundliche schäftslichen Steuh. Lautungs- und Wartungsvergütigt, einschließlich der Beteiligung der Stadzusammellschafter, dürfen nur von Fachkursien durchgeführt werden, die entsprechende Schutzanserüstung wegen. Nicht ohne das solfäßige Filtraktionssystem hervessen. H

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

28.04.2023

H WARNING - Diese Maschine erhalt gesundlichkeiten schäfflichen Staats. Leistungs- und Währungsvorräge, einschließlich der Beteiligung der Staatsansatzbehälter dürfen nur von Fachleistern durchgeführt werden, die entsprechende Schutzansatürung vagen. Nicht ohne der selbstindige Filtraktionssystem betrieben.

Beskrivelse (Fig. A)

Parkeringsbremse (Fig. I)

Parkeringsbremsen låser det ene hjulet for å hindre at støvsugeren ruller.

H WARNING - Diese Machine verfüllt gesellsliche schälflichen Stad. Lutzungs- und Wartungsvermögens, einschließlich der Beseitigung der Stadsonmäßleiter dürfen nur von Fachsteuers durchgeführt werden, die entsprechende Schutzanserüstung erzeug. Nicht ohne des solfzündige Filtraktionssystem betrieben.

Descrição (Fig. A)

WARNUNG - Diese Maschine erhalt gesundheitsschäfflichen Staub. Leuangs- und Wartungsvergungs, einschließlich der Besüttigung der Staatsansentsbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzansrisierung rages. Nicht ohne das vorbündige Filtrationssystem hervöhen.

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

28.04.2023

H WARNING - Diese Maschine erhalt gesundlichkeiten schäfflichen Staats. Leistungs- und Währungsvorräge, einschließlich der Beteiligung der Staatsansatzbehälter dürfen nur von Fachleistern durchgeführt werden, die entsprechende Schutzansatürung vagen. Nicht ohne der selbständige Filtraktionssystem betrieben. H

Beskrivning (Bild [Fig.] A)

Parkeringsbroms (Bild I)

Teleskophandtag (Bild J)

Avstängning (Bild E)

H WARNING - Diese Maschine erhalt gesundlichkeiten schäfflichen Staats. Leistungs- und Währungsvorräge, einschließlich der Beteiligung der Staatsansatzbehälter dürfen nur von Fachleistern durchgeführt werden, die entsprechende Schutzansatürung vagen. Nicht ohne der selbstindige Filtraktionssystem betrieben. H

H WARNUNG - Diese Maschine erhalt gesundheitke schäfflichen Staat. Leistungs- und Wartungsvergängs, einschließlich der Beteinigung der Staatsunmaßnahmen, dürfen nur von Fachleistern durchgeführt werden, die entsprechende Schutzsausierung erworst. Nicht ohne das vollständige Filtrationssystem betrieben. H
