BRUKSANVISNING FW-65BZ30J SONY

FW-75BZ30J: 259 kWh per år

FW-65BZ30J: 201 kWh per år

FW-55BZ30J: 171 kWh per år

FW-50BZ35J: 132 kWh per år

FW-43BZ35J: 105 kWh per år

FW-43BZ30J: 89 kWh per år

FW-32BZ30J

6 ⏻ (Strømtislutning)

7 Fjernbetjeningens sensor / Lyssensor / LED

1 Gå til [Indstillinger] → [System] → [Strøm og energi].

- Indstil [Passiv slukning af TV'et] til [Fra].

- Indstil [Godkendelse] til [Normal og forhåndsdelt nøgle].

- Indstil [Simpel IP-styring] til [Til].

4 Gå til [Indstillinger] → [Skærm og lyd] → [Billede].

[Personlig]: Når der vises det originale billede som det er

(b) Svar fra skærm til controller

Understøttet IP-protokol

For REST API og IRCC-IP,

Eksempel på HTTP-anmodning og svar for REST API

Software til digital skiltning

Til Sony-forhandlere og installatører:

Bortset fra eARC-tilstand

5,1-kanals lineær PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (kun HDMI IN 3)*4

I eARC-tilstand

7,1-kanals lineær PCM: 32/44,1/48 kHz 16 bit,

Dolby Digital, Dolby Digital Plus, DTS, Dolby

TrueHD, DTS-HD MA, Dolby Atmos, DTS:X

Master Audio

I ARC-tilstand

To-kanals lineær PCM: 48 kHz 16 bit, Dolby

Audio, Dolby Atmos, DTS

USB-port 1 understøtter High Speed USB

(USB 2.0)

USB-port 2 understøtter Super Speed USB

(USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-stik

Strøm, datablad og andet

Strømkrav

undtaget modeller med medfølgende

netadapter

220 V - 240 V AC, 50 Hz

Skærmstørrelse (målt diagonalt) (Ca.)

FW-100BZ40J: 252,8 cm / 100 tommer

FW-75BZ30J: 189,3 cm / 75 tommer

FW-65BZ30J: 163,9 cm / 65 tommer

FW-55BZ30J1: 138,8 cm / 55 tommer

FW-55BZ30J: 138,8 cm / 55 tommer

FW-50BZ35J: 125,7 cm / 50 tommer

FW-50BZ30J: 125,7 cm / 50 tommer

FW-65BZ30J: 201 kWh pr. år

FW-55BZ30J: 171 kWh pr. år

FW-50BZ35J: 132 kWh pr. år

FW-50BZ30J: 135 kWh pr. år

FW-43BZ35J: 105 kWh pr. år

FW-43BZ30J: 89 kWh pr. år

FW-32BZ30J: 75 kWh pr. år

Strømforbrug i standby ^5*7*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W i software-/

EPG-opdateringstilstand)

FW-32BZ30J: 0,50 W (10 W i software-/

EPG-opdateringstilstand)

Skærmopløsning (vandret × lodret) (pixels)

3840 × 2160

Udgangseffekt

Sikkerhetsinformasjon....2

Koblingsskjema....4

Fjernkontroll og LCD-skjerm .....7

Innstillinger....8

Pro-modus 8

Anbefalte innstillinger....9

Kontrollfunksjoner .....10

RS-232C....10

IP 11

Vedlegg....13

Utvidet programvare ....13

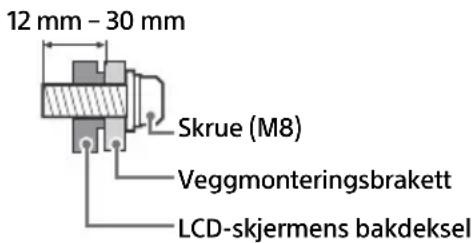

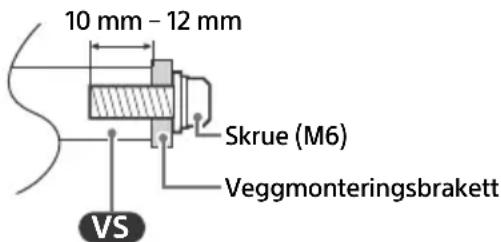

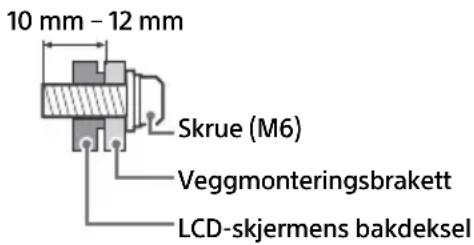

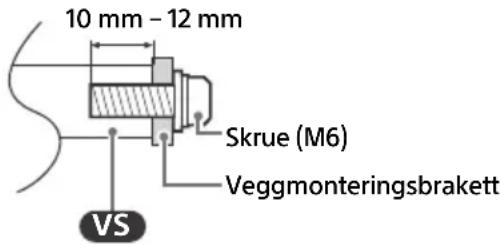

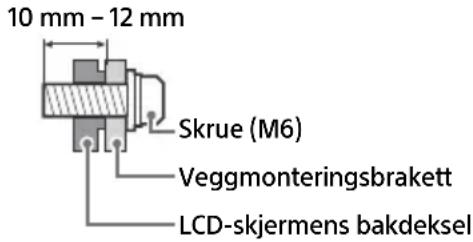

Montere LCD-skjermen på

veggen....14

Feilsøking 15

Spesifikasjoner 15

Om håndbøker

Denne LCD-skjermen leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

• Installasjon og oppsett for LCD-skjerm.

Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon

- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.

Hjelp

Les mer om feilsøking og annen nyttig informasjon direkte på LCD-skjermen. Trykk HELP på fjernkontrollen for å vise en liste med temaer.

Innstillingsmenyer kan endres uten varsel.

VIKTIG - Les lisensavtalen for sluttbrukerprogramvare før du bruker Sony-produktet ditt. Ved å bruke produktet ditt indikerer at du aksepterer lisensavtalen for sluttbrukerprogramvare. Lisensavtalen for programvare mellom deg og Sony er tilgjengelig online på Sonys hjemmeside (https://www.sony.net/tv-software-licenses/) eller på produktskjermbildet. Gå til [Innstillinger] → [System] → [Info] → [Juridisk informasjon] → [Merknader og lisenser].

Merknader

• Før du bruker LCD-skjermen, vær vennlig å lese "Sikkerhetsinformasjon".
• Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.
• Bilder og illustrasjoner som brukes i Innstillingsveiledning og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.

Plassering av identifikasjonsmerket

Etiketter med modellnr., produksjonsdato (år/måned) og strømforsyningsområde er plassert på baksiden av LCD-skjermen eller esken.

For modeller med medfølgende strømadapter: Merker for strømadapterens modellnr. og serienr. under strømadapteren.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erklærer Sony Corporation at radioutstyrstypene FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J1, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under: https://compliance.sony.eu

For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.

Sikkerhetsinformasjon

Installasjon/oppsett

Installer og bruk LCD-skjermen i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• LCD-skjermen bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser LCD-skjermen på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på LCD-skjermen.
• Installer LCD-skjermen på en plass hvor den ikke kan bli skjøvet, dyttet eller ramle ned.

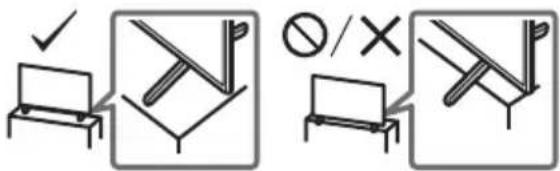

• Installer LCD-skjermen slik at LCD-skjermens bordstativ ikke stikker frem fra LCD-skjermstativet (medfølger ikke). Hvis bordstativet stikker frem fra LCD-skjermstativet, kan det føre til at LCD-skjermen velter, faller ned og dette kan skade personer eller LCD-skjermen.

• Før du bærer LCD-skjermen, må du koble fra alle kablene.

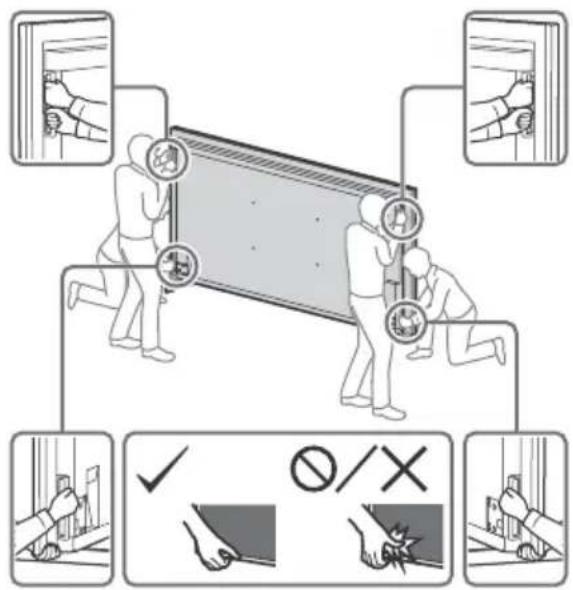

• En stor LCD-skjerm må bæres av to eller flere personer (fire eller flere for FW-100BZ40J).
• Når du transporterer LCD-skjermen for hånd, må du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for press-belastning.
• Når LCD-skjermen løftes eller flyttes, må den holdes fast fra undersiden.

FW-100BZ40J

• Ikke utsett LCD-skjermen for støt eller sterke vibrasjoner när duflytter det.
• Når du leverer inn LCD-skjermen på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

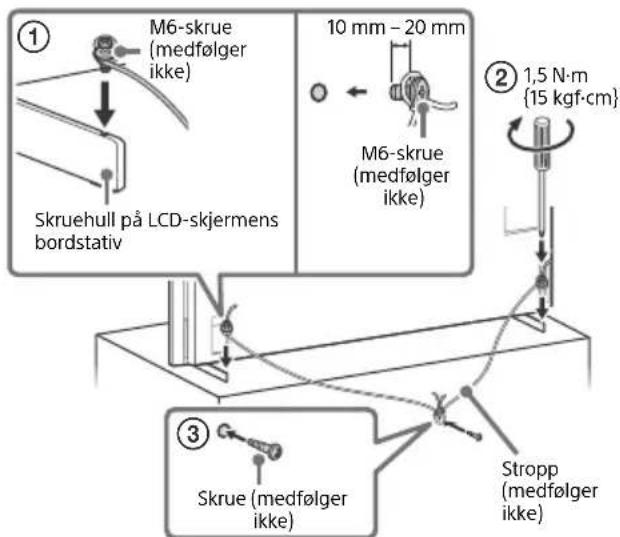

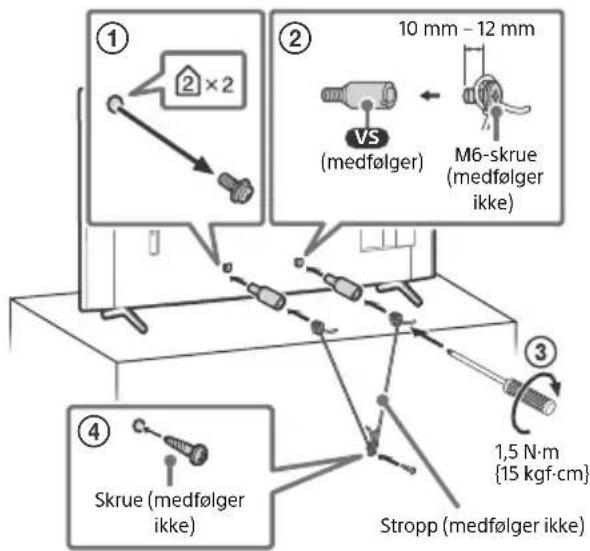

Tippforebygging

FW-100BZ40J

M6-skrue (medfølger ikke) 10 mm - 20 mm M6-skrue (medfølger ikke) 1,5 N·m {15 kgf·cm} Skruehull på LCD-skjermens bordstativ Stropp (medfølger ikke)

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

① ② ×2 10 mm - 12 mm VS (medfølger) M6-skrue (medfølger ikke) ③ 3 1,5 N·m {15 kgf·cm} ④ Skrue (medfølger ikke) Stropp (medfølger ikke)

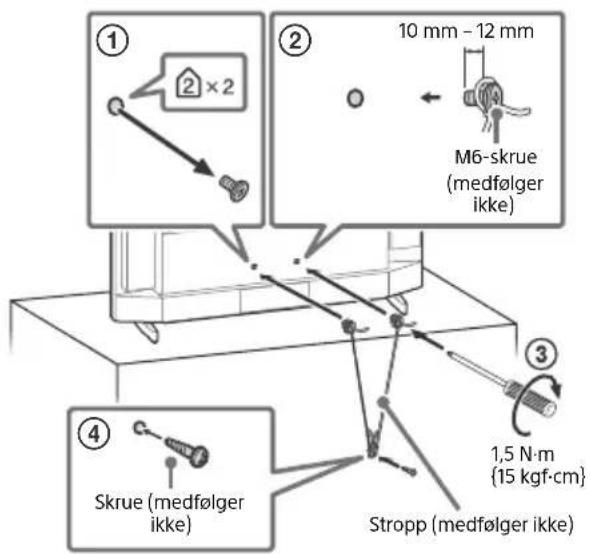

FW-32BZ30J

- Tilkobling av en stor USB-enhet kan forstyrre andre tilkoblede enheter ved siden av den.

2 (Hodetelefon)

- Støtter bare 3-polet stereominijack. - Du kan ikke høre lyd fra både hodetelefonen og LCD-skjermens høyttalere samtidig.

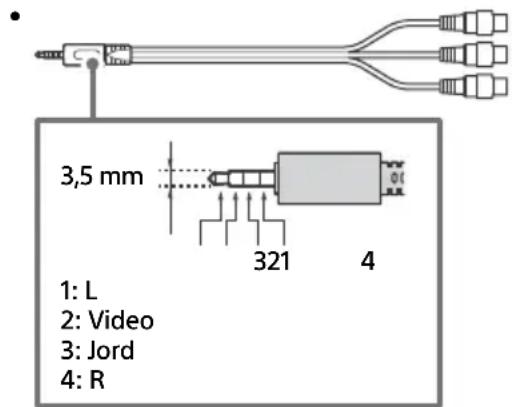

3 A V I N

- For kompositt-tilkobling må en analog forlengelseskabel brukes (medfølger ikke).

3,5 mm 1: L 2: Video 3: Jord 4: R

4 HDMI IN 1/2/3/4

- HDMI-grensesnitt kan overføre digital video og lyd i en enkel kabel. - Hvis enheten har en DVI-kontakt, kobles denne til HDMI IN 4 gjennom et DVI - HDMI-adaptergrensesnitt (medfølger ikke), og enhetens audio ut-kontakt kobles til HDMI 4 AUDIO IN.

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Koble lydsystemet ditt til HDMI IN 3 for å tilføre LCD-skjermlyd til lydsystemet. Et lydsystem som støtter HDMI eARC/ARC, kan sende video til LCD-skjermen og motta lyd fra LCD-skjermen gjennom den samme HDMI-kabelen. Hvis lydsystemet ikke støtter HDMI eARC/ARC, er det nødvendig med en ekstra tilkobling til DIGITAL AUDIO OUT (OPTICAL).

- Bruk HDMI-kabelen med Ethernet for å koble til lydsystemet med eARC.

5 REMOTE RS-232C

- Terminal for seriell kommunikasjon. For informasjoner, se "Kontrollfunksjoner".

6 HDMI 4 AUDIO IN

- Hvis enheten har en DVI-kontakt, kobles denne til HDMI IN 4 gjennom et DVI - HDMI-adaptergrensesnitt (medfølger ikke), og enhetens audio ut-kontakt kobles til HDMI 4 AUDIO IN.

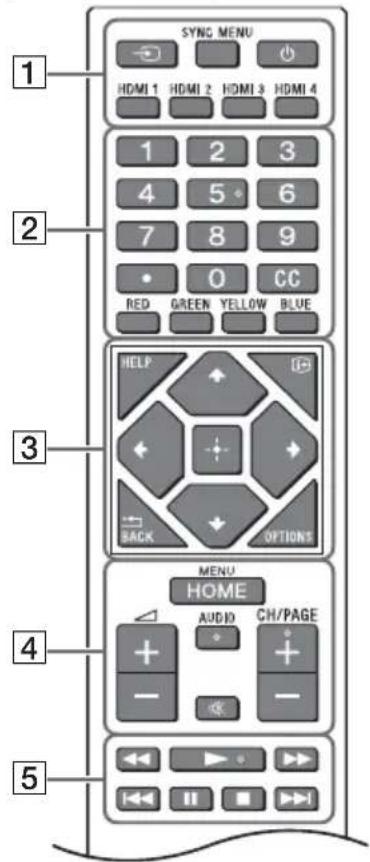

Fjernkontroll og LCD-skjerm

Utformingen av fjernkontrollen, layouten, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/LCD-skjermmodellen/innstillingene på LCD-skjermen.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Valg av innhold): Vis og velg inngangskilden osv.

SYNC MENU: Vis BRAVIA Sync-menyen.

(Strøm)

HDMI 1/2/3/4

2 Nummerknapper

(punkt)

cc

Fargeknapper

3 HELP: Vis Hjelp-menyen.

i+ (Skjermdisplay): Vis informasjon.

/BACK

OPTIONS: Viser en liste med funksjoner som kan brukes for øyeblikket.

//// (Navigasjon D-Pad): Meny på skjermen for navigasjon og valg.

4 HOME/MENU

△ +/- (Volum)

AUDIO: Velg lyd for flerspråklig kilde eller flerspråklig lyd (avhengig av programkilden).

(Demp)*

CH/PAGE +/-

5

6 ⏻ (Strøm)

7 Fjernkontroll-sensor / Lyssensor / LED

* Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne ⚫ (Dempe).

Innstillinger

Pro-modus

I [Pro-modus] kan du bruke forskjellige passende funksjoner for profesjonell bruk. Her introduserer vi hvordan det kan endres til [Pro-modus] og typiske funksjoner for [Pro-modus].

Pro-modus

Normal modus: Dette er standardmodusen. [Pro-modus]-funksjoner er ikke tilgjengelige i denne modusen.

Pro-innstillingsmodus: Denne modusen lar deg velge forskjellige innstillinger for [Pro-modus]-funksjoner.

Pro-modus: Dette er operasjonsmodusen for profesjonell bruk der du kan bruke [Pro-modus]-funksjonene.

Slik endrer du modusen

Når LCD-skjerm er i Normal modus og Pro-innstillingsmodus

- Gå til [Hjem (meny)] → [Apper] → [Pro-modusverktøy], velg deretter modusen du ønsker å endre.

Når LCD-skjerm er i Pro-modus

- Trykk aktiveringsknappene på fjernkontrollen etter hverandre som beskrevet nedenfor i løpet av et intervall på ett sekund.

Etter å ha startet monitoren på nytt endres modusen til [Pro-innstillingsmodus].

Aktiveringsnøkkel: i+ (Skjermdisplay) / ☐ (Demp) / ∠+/- (Volum +) / HOME/MENU

*Ved oppstart kan du ikke endre modusen fra [Pro-modusverktøy] til [Pro-modus]. Hvis du ønsker å endre modusen fra [Pro-modusverktøy], går du til [Pro-innstillinger] → [Funksjonsrestriksjoner] → [Apper] og endrer [Pro-modusverktøy] til [Aktiver] i [Pro-innstillingsmodus].

Introduksjon til Pro-modus-funksjonene

I [Pro-modus] kan du bruke forskjellige passende funksjoner. Typiske [Pro-modus]-funksjoner presenteres nedenfor.

Du kan innstille driften av monitoren når AC-strømpluggen trekkes ut og settes inn igjen.

— Optimalisert display for PC-ens inngangsskjerm

Skjermen viser PC-ens inngangsskjerm med optimal størrelse i henhold til PC-ens format.

- Strømtilførselkontroll og automatisk inngangsveksling med HDMI-signaldetektering

— Fastsettelse av innledende inngangskilde når monitoren startes

Du kan bestemme den innledende inngangskilden när monitoren startes.

— Pro-modus-lås

Du kan beskytte innstillingene for [Pro-modus] ved å bruke en PIN-kode.

— Innledende/maksimal voluminnstilling

Du kan innstille innledende og maksimalt volum for monitoren.

— Begrensning av monitordriften på fjernkontrollen

Du kan begrense monitordriften med fjernkontrollen.

— Begrensning av eksterne innganger

Du kan begrense bruken av eksterne innganger.

— Begrense bruken av applikasjoner

Du kan begrense bruken av monitorapplikasjoner.

Slik innstiller du Pro-modus-funksjoner

Gå til [Hjem (meny)] → [Innstillinger] → [Pro-innstillinger] när skjermen er i [Pro-innstillingsmodus].*

*Varierer avhengig av OS-versjonen.

Anbefalte innstillinger

Denne seksjonen presenterer anbefalte innstillinger ved bruk av LCD-skjerm for profesjonell bruk.

Innstilling av ECO-funksjoner

1 Gå til [Innstillinger] → [System] → [Kraft og energi].

- Innstill [TV slås av ved tidsavbrudd] på [Av].

Innstilling av IP-funksjoner

2 Gå til [Innstillinger] → [Nettverk og Internett] → [Oppsett av hjemmenettverk] → [IP-kontroll].

- Innstill [Autentisering] på [Normal og forhåndsdelt nøkkel].

Automatisk nedlasting av programvare

3 Gå til [Innstillinger] → [System] → [Info] → [Systemprogramvareoppdatering].

- Innstill [Se etter oppdatering automatisk] på [Av].

Bildeinnstillinger

4 Gå til [Innstillinger] → [Skjerm og lyd] → [Bilde].

- Innstill [Lyssensor] på [Av].

- Velg [Bildemodus] i forhold til bruken.

[Dynamisk]: Ved bruk av det digitale signaldisplayet

[Egendefinert]: Når det originale bildet vises som det er

[Grafikk]: Ved visning av PC-skjermen

Kontrollfunksjoner

RS-232C

Du kan styre LCD-skjerm fra en ekstern tjeneste via RS-232C. RS-232C-tilkoblingen forklares kort på denne siden.

Grensesnitt

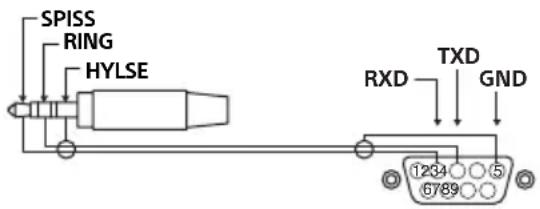

Etabler RS-232C-forbindelsen med LCD-skjerm ved å bruke en 3,5 mm stereo-miniplugg.

3,5 mm stereo-miniplugg

SPISS RING HYLSE RXD TXD GND 1234 5 6789

SPISS: Monitor→ Kontroller

RING: Kontroller → Monitor

Tilkoblingsinnstillinger

Ved etablering av RS-232C-forbindelsen velges tilkoblingsinnstillingene som vist nedenfor.

Baud-flyt 9600 bps

Data 8 bits

Paritet Ingen

Start-bit 1 bit

Stopp-bit 1 bit

Flytkontroll Ingen

Dataformat

Vi presenterer dataformatet for RS-232C-kommunikasjon nedenfor.

(a) Forespørsler fra kontrolleren til monitoren

Nr. Element Verdi
1 Overskrift 0x8C : Kontroll
2	Kategori	0x00	(fast)
3	Funksjon	0xXX
4	Lengde	0xXX	(=Data X+1 byte)
5	Data 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Data X	0xXX
X+5	Kontrollsum	0xXX

(b) Responser fra monitoren til kontrolleren

Nr. Element Verdi
1	O	v	e	r	s	k	r i
2 Svar 0x00 Fullført (normal avslutning)
			0x01 : Grense over(unormal avslutning - overskredet maksimal verdi)
			0x02 : Grense over(unormal avslutning - overskredet minste verdi)
			0x03 : Kommando annullert (unormal avslutning)
			0x04 : Analysefeil (dataformatfeil)
3 Kontrollsum	0xXX

Kommando-eksempel

Eksempler på RS-232C-kommunikasjonskommando forklares nedenfor.

Kontroll	Overskrift	Kategori	Funksjon	Lengde	Data 1	Data X	Kontrollsum
Strøm på/av	0x8C	0x00	0x00	0x02	0x00 (av)	-	0x8E
					0x01 (på)	-	0x8F
HDMI-inngangsvalg	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Ta kontakt med din salgsrepresentant for flere informasjoner om RS-232C.

IP

Du kan styre monitoren via IP fra en HTML5/Android-applikasjon på LCD-skjerm eller på den eksterne enheten. Du kan administrere og overvåke informasjon om inngang/strøm, starte og avslutte applikasjonene, styre displayet, som f.eks. endre kanaler og volum. Du kan også begrense kommandoer ved hjelp av autentiseringsfunksjonen.

Støttet IP-protokoll

Protokollnavn	Lag	Format	Autentisering	Forklaring
REST API	HTTP	JSON-RPC	Ja	API-er hvor formålet er enhetsstyring.
IRCC-IP	HTTP	SOAP	Ja	Infrarød kompatibel kontroll over Internett-protokoll.Teknologien og formatene for å sende fjernkontroll-kommandoer via Internett.
Enkel IP-kontroll	TCP	Byte stream	Ikke tilgjengelig	Kun typiske funksjoner støttes.

Innstillinger for LCD-skjerm

Ved bruk av [IP-kontroll] innstilles skjermen først som vist nedenfor.

Gå til [Innstillinger] → [Nettverk og Internett] → [Oppsett av hjemmenettverk] → [IP-kontroll].

For REST API og IRCC-IP,

• Velg [Autentisering].
• Angi [Forhåndsdelt nøkkel] ved behov.
  For Enkel IP-kontroll,
• Aktiver [Enkel IP-kontroll].

Eksempel på HTTP-forespørsel og respons for REST-API

Her er et eksempel på en forespørsel og svar for å innhente strømstatusen fra skjerm (IP-adresse: 192.168.0.1 Forhåndsdelt nøkkel "1234").

URL

Ta kontakt med din salgsrepresentant for flere informasjoner om [IP-kontroll].

Vedlegg

Utvidet programvare

Du kan bruke LCD-skjerm på en enklere måte ved å bruke utvidet programvare. Denne siden presenterer et eksempel på utvidet programvare.

Ta kontakt med din salgsrepresentant for flere informasjoner.

Programvare for kontormonitorer

Tilbyr enkle funksjoner for bruk av monitoren som en kontormonitor koblet til en PC i et konferanserom eller lignende.

Funksjonseksempler:

• Strømstyring / Overvåkingsfunksjoner for strømtilførsel.
• Whiteboard-funksjon.
• Tidsstyring for presentasjon.

- Du kan endre inngangene eller slå strømmen på/av uten fjernkontrollen.

Programvare for digitale signaler

Programvaren tilbyr enkle funksjoner ved bruk av monitoren som et digitalt signaldisplay. Funksjonseksempler:

• Funksjon for styring av digital signalfordeling til flere monitorer via nettverket.
• Enkel avspillingsfunksjon for signaler med USB-minne.
• Styrefunksjon for innhold og spilleliste.
• Fleksibel innstilling av leveringsplan med tid og ukedag.

Montere LCD-skjermen på veggen

Bruke den ekstra Veggmonteringsbraketten (SU-WL850 eller SU-WL450)\* (medfølger ikke)

Til kunder:

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at LCD-skjermen installeres av Sony-forhandlere eller autoriserte montører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -montører:

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Informasjon om installasjon av veggmonteringsbraketten

For instruksjoner om montering av

Veggmonteringsbrakett, se monteringsinformasjon

(Veggmonteringsbrakett) på produktsiden for din LCD-skjermmodell.

• Følg instruksjonsveiledningen som fulgte med Veggmonteringsbraketten for modellen din. Tilstrekkelig ekspertise er nødvendig for å montere denne LCD-skjermen, spesielt for å fastslå at veggen kan bære LCD-skjermens vekt.
• Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.
• Kun kvalifisert servicepersonell skal utføre eventuell installasjon av veggbraketter.
• Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony som omfatter:

—Veggmonteringsbrakett SU-WL850

—Veggmonteringsbrakett SU-WL450

- Sørg for at du bruker skruene som følger med veggmonteringsbraketten när du fester veggmonteringsbraketten til LCD-skjermen.

De medfølgende skruene er utformet som vist på illustrasjonen målt fra monteringsoverflaten til Veggmonteringsbraketten.

Skruenes diameter og lengde varierer ut fra Veggmonteringsbrakettens modell. Hvis du bruker andre skruer enn de som følger med, kan LCD-skjermen bli skadet innvendig eller det kan falle ned osv.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skrue (M6) Veggmonteringsbrakett VS

FW-32BZ30J

10 mm - 12 mm Skrue (M6) Veggmonteringsbrakett LCD-skjermens bakdeksel

• Oppbevar skruer som ikke brukes samt bordstativet på et trygt sted inntil du er klar til å feste bordstativet. Oppbevar skruene unna små barn.
  * Kun for begrenset region/land/modell.

Bruke den ekstra Veggmonteringsbraketten (Gjelder ikke SU-WL850 eller SU-WL450) (medfølger ikke)

Denne LCD-skjerm-bruksanvisningen viser bare trinnene for å klargjøre LCD-skjermen for veggmontering før den monteres på veggen.

LCD-skjermen kan monteres på veggen med en passende veggmonteringsbrakett (medfølger ikke). Hvis bordstativet er festet til LCD-skjermen, kan det være nødvendig å demontere bordstativet fra LCD-skjermen. Gjør LCD-skjermen klar for Veggmonteringsbraketten før du kobler til kabler.

Av hensyn til sikkerheten og produktets beskyttelse, anbefaler Sony sterkt at installasjon av LCD-skjermen på veggen utføres av kvalifiserte profesjonelle montører. Ikke forsøk å installere den selv.

- Følg instruksjonsveiledningen som fulgte med Veggmonteringsbraketten for modellen din. Tilstrekkelig ekspertise er nødvendig for å montere denne LCD-skjermen, spesielt for å fastslå at veggen kan bære LCD-skjermens vekt.

• Skruer for installasjon av veggmonteringsbraketten på LCD-skjermen medfølger ikke.
• Lengden på skruene for veggmonteringsbraketten varierer ut fra veggmonteringsbrakettens tykkelse. Se illustrasjonen nedenfor.

FW-100BZ40J

12 mm - 30 mm Skrue (M8) Veggmonteringsbrakett LCD-skjermens bakdeksel

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skrue (M6) Veggmonteringsbrakett VS

FW-32BZ30J

10 mm - 12 mm Skrue (M6) Veggmonteringsbrakett LCD-skjermens bakdeksel

Feilsøking

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, LCD-skjerm reagerer ikke, eller nettverk mistet, utfør følgende steg.

1 Start LCD-skjermen din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. LCD-skjermen starter på nytt. Hvis LCD-skjermen ikke starter, prøv å trekke ut strømledningen og trykk deretter på strømknappen på LCD-skjermen og slipp den igjen. Vent i to minutter, og sett i strømledningen.
Eller trykk på strømknappen på LCD-skjermen i omtrent 40 sekunder inntil LCD-skjermen slås av.

2 Se Hjelpmenyen ved å trykke HELP på fjernkontrollen.

3 Koble LCD-skjermen din til Internett og utfør en programvareoppdatering. Sony anbefaler at du holder LCD-skjermens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse.

Når du kobler til LCD-skjermen, kan det hende at LCD-skjermen ikke er i stand til å slå seg på på en stund, selv om du trykker på strømknappen på fjernkontrollen eller LCD-skjermen.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

Lydutgang:

FW-32BZ30J: 5 W + 5 W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Bluetooth ^® versjon 4.2

Frekvensbånd Utgangseffekt
Trådløst LAN (LCD-skjerm)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(LCD-skjerm)
2400-2483,5 MHz < 10,0 dBm

Inngangs-/utgangskontakter

→/→ AVIN

Video-/lydinngang (minijack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video (kun FW-100BZ40J / 50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

USB-port 1 støtter høyhastighets USB (USB 2.0)

USB-port 2 støtter superrask USB (USB 3.1

Gen 1)

LAN

10BASE-T/100BASE-TX-kontakt

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet

garanteres ikke.)

- C+ 19.5 V (kun FW-32BZ30J)

Nettadapterinngang

REMOTE

RS-232C, minijack

Strøm, produktmikrokort og annet

Strømkrav

unntatt for modell med medfølgende strømadapter

220 V - 240 V vekselstrøm, 50 Hz

bare modeller med medfølgende

strømadapter

19,5 V likestrøm (DC) med strømadapter

Spenning: Inntak 220 V – 240 V vekselstrøm,

50 Hz

Energieffektivitetsklasse ^5

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Skjermstørrelse (målt diagonalt) (ca.)

FW-100BZ40J: 252,8 cm / 100 tommer

FW-75BZ30J: 189,3 cm / 75 tommer

FW-65BZ30J: 163,9 cm / 65 tommer

FW-55BZ30J1: 138,8 cm / 55 tommer

FW-55BZ30J: 138,8 cm / 55 tommer

FW-50BZ35J: 125,7 cm / 50 tommer

FW-50BZ30J: 125,7 cm / 50 tommer

Årlig energiforbruk ^*5*6

FW-100BZ40J: 298 kWh per år

FW-75BZ30J: 259 kWh per år

FW-65BZ30J: 201 kWh per år

FW-55BZ30J: 171 kWh per år

FW-50BZ35J: 132 kWh per år

FW-43BZ35J: 105 kWh per år

FW-43BZ30J: 89 kWh per år

EPG-oppdateringsmodus)

FW-32BZ30J: 0,50 W (10 W i programvare-/

EPG-oppdateringsmodus)

Skjermoppløsning (horisontal × vertikal) (piksler)

3840 × 2160

Nominell effekt

Kamera- og mikrofonenhet: FWA-CE100

*1 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].
*2 Se menyen på skjermen for å innstille [HDMI-signalformat].
*3 Kun HDMI IN 3 & 4. Bruk HDMI-ultrahøyhastighetskabel for å koble til.
*4 Koble lydsystemet ditt til HDMI IN 3 for å tilføre LCD-skjermlyd til lydsystemet.
*5 Denne informasjonen er for EU og andre land der relevante forskrifter er basert på EUs forskrifter for energimerking.
*6 Energiforbruk i kWh per år, basert på LCD-skjermens strømforbruk når den brukes 4 timer om dagen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan LCD-skjermen brukes.
*7 Spesifisert strømforbruk i hvilemodus nås etter at LCD-skjermen har avsluttet nødvendige interne prosesser.
*8 Strømforbruk i hvilemodus vil øke når LCD-skjermen er koblet til nettverket.

Merknader

• Tilgjengeligheten til tilleggsutstyr avhenger av land/region/LCD-skjermmodell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Noen av instruksjonene på skjermen gjelder kanskje ikke din LCD-skjermmodell.
• Produktdatabladet i denne håndboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemerker eller registrerte varemerker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio og dobbelt-D symbolet er varemerker som tilhører Dolby Laboratories Licensing Corporation. Produsert på lisens fra Dolby Laboratories. Konfidensielt og upublisert arbeid. Opphavsrett © 1992-2020 Dolby Laboratories. Alle rettigheter forbeholdes.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google og Android er varemerker som tilhører Google LLC.
• Wi-Fi ^ , Wi-Fi Alliance ^ og Wi-Fi Direct ^ er registrerte varemerker som tilhører Wi-Fi Alliance.

• Wi-Fi CERTIFIED™ logoen er et sertifiseringsmerke for Wi-Fi Alliance.

• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS, Inc. DTS, Digital Surround og DTS-logoen er registrerte varemerker eller varemerker for DTS, Inc. i USA og andre land. © 2020 DTS, Inc. ALLE RETTIGHETER FORBEHOLDES.

• Bluetooth®-merket og logoene er registrerte varemerker som eies av Bluetooth SIG, Inc., og all bruk av slike merker av Sony Corporation, er under lisens. Andre varemerker og varemerkenavn tilhører sine respektive eiere.
• TUXERA er et registrert varemerke for Tuxera Inc. i USA og andre land.
• Dekket av ett eller flere krav om HEVC-patentene som er oppført i patentlist.accessadvance.com.
• Alle andre varemerker eies av de respektive eierne.

Produktregistreringsnummer (DELEGERT

KOMMISJONSFORORDNING (EU) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

* Modellidentifikator etterfulgt av "/1" har et nytt produktregistreringsnummer i EPREL-databasen i samsvar med Tier 2-kravene som gjelder fra mars 2023. Se energietiketten som følger med dette produktet for å bekrefte hvilken modellidentifikator som gjelder din enhet.

Spis treści

WAŻNA UWAGA....2
