BRUGSANVISNING FW-65BZ30J SONY

Sikkerhedsoplysninger....2

Tilslutningsdiagram ....4

Fjernbetjening og LCD-skærm .....7

Indstillinger....8

Pro-tilstand 8

Anbefalede indstillinger....9

Vægmontering af LCD-skærmen ... 14

Fejlfinding....15

Specifikationer 15

Om brugervejledninger

Denne LCD-skærm leveres med følgende brugervejledninger. Opbevar brugervejledningerne for fremtidig reference.

Installationsvejledning

- Installation og opsætning af LCD-skærm.

Referencevejledning (denne brugervejledning) / Sikkerhedsdokumentation

- Sikkerhedsoplysninger, fjernbetjening, fejlfinding, installation af vægmontering, specifikation osv.

Hjælp

Find mere om fejlfinding og anden nyttig information direkte på din LCD-skærm. Tryk på HELP på fjernbetjeningen for at få vist en liste med emner.

Indstillingsmenuer kan ændres uden varsel.

VIGTIGT - Læs softwarelicensaftalen for slutbruger, før du anvender dit Sony-produkt. Anvendelse af dit produkt indikerer din accept af softwarelicensaftalen for slutbruger. Softwarelicensaftalen mellem dig og Sony er tilgængelig online på Sonys hjemmeside (https://www.sony.net/tv-software-licenses/) eller på skærmen af dit produkt. Gå til [Indstillinger] → [System] → [Om] → [Juridiske oplysninger] → [Notater og licenser].

Bemærk

• Før du benytter LCD-skærmen "Sikkerhedsoplysninger".
• Læs den medfølgende sikkerhedsdokumentation for yderligere sikkerhedsoplysninger.
• Billeder og illustrationer i Installationsvejledningen og denne vejledning er udelukkende til referencebrug og kan afvige fra det faktiske produkt.

Placering af identifikationsmærkat

Mærkatet med oplysninger om modelnummer, produktionsdato (år/måned) og strømforsyning findes på bagsiden af LCD-skærmen eller på emballagen.

Modeller med medfølgende netadapter: Mærkater med netadapterens modelnummer og serienummer findes i bunden af netadapteren.

VIGTIG BESKED

Bemærkning til radioudstyr

Hermed erklærer Sony Corporation, at radioudstyrstyperne FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: https://compliance.sony.eu

For dette radioudstyr gælder følgende restriktioner for at sætte det i drift eller tage det ud af drift, samt krav til autorisation til brug gældende i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Frekvensbåndet 5150 - 5350 MHz er begrænset til kun at måtte bruges indendørs.

Sikkerhedsoplysninger

Installation/Opsætning

Installer og brug LCD-skærmen i overensstemmelse med nedenstående vejledning for at undgå brand, elektrisk stød eller skader på personer og materiel.

Installation

• LCD-skærmen skal sættes op ved en let tilgængelig stikkontakt.

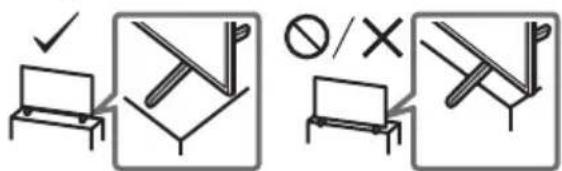

• Anbring LCD-skærmen på en stabil, plan overflade, så den ikke vælter, og forårsager personskade eller skader på ejendom.
• Placer LCD-skærmen et sted, hvor der ikke kan trækkes i den, hvor den ikke skubbes eller væltes.
• Placer LCD-skærmen så foden ikke stikker frem fra bordet (medfølger ikke). Hvis foden ikke stikker frem fra bordet kan LCD-skærmen vælte, falde ned og medføre personskade eller beskadige LCD-skærmen.

• Før transport af LCD-skærmen tages alle kabler ud.
• Der er behov for to eller flere personer (fire eller flere for FW-100BZ40J) for at transportere en stor LCD-skærm.

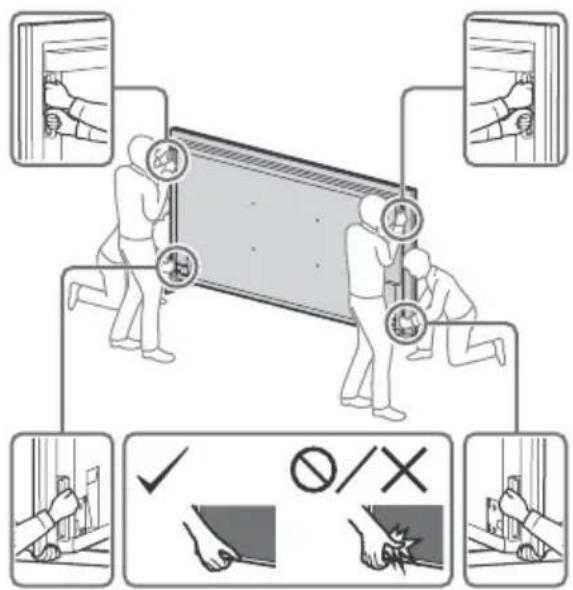

• Når LCD-skærmen flyttes med hånden, skal den holdes som vist nedenfor. Belast ikke LCD-skærmen og rammen omkring skærmen.
• Ved løft eller flytning af LCD-skærmen, hold den fast fra bunden.

FW-100BZ40J

• LCD-skærmen må ikke udsættes for fysiske stød eller kraftige vibrationer under transport.
• LCD-skærmen skal pakkes ind i originalemballagen og sættes ned i originalkassen, när det skal til reparation eller blot flyttes.

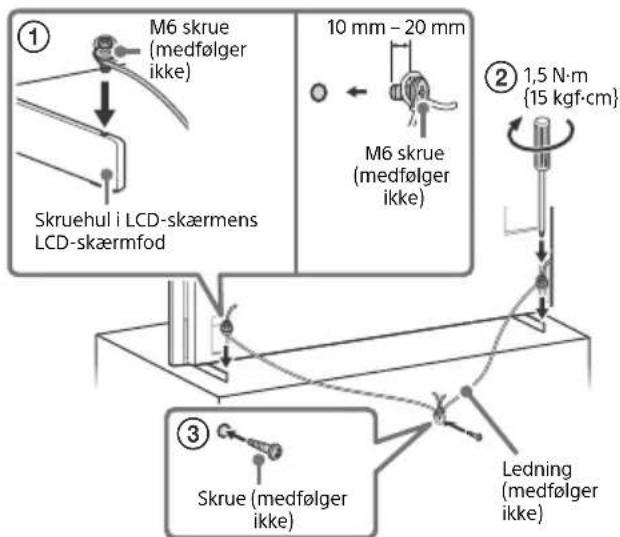

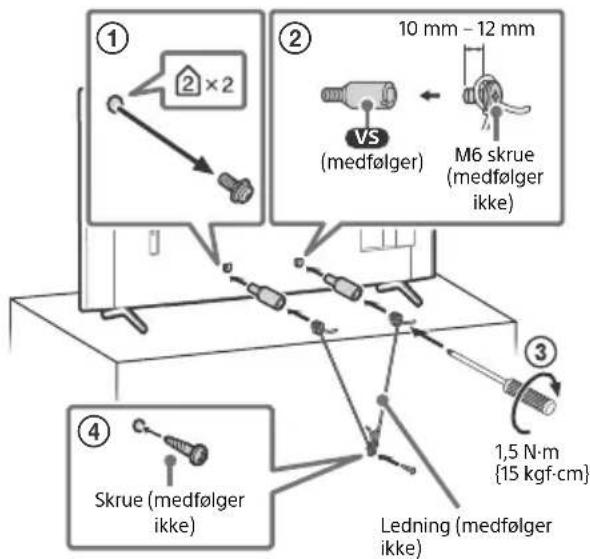

Vælteforebyggelse

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

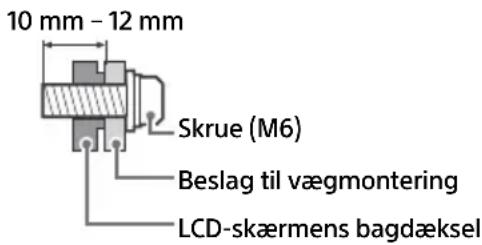

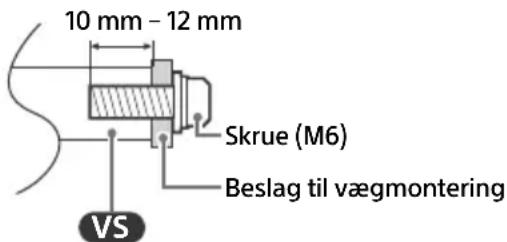

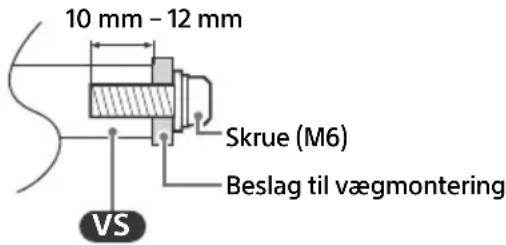

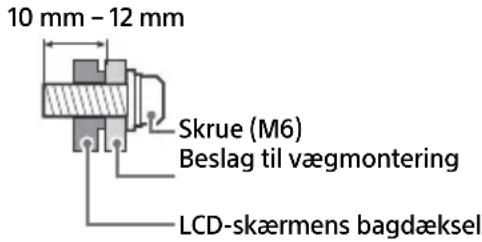

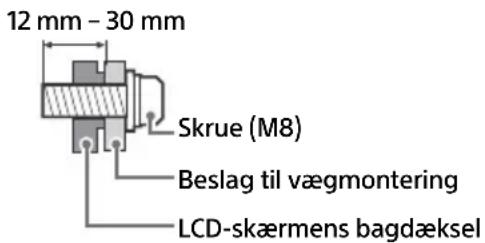

① ② ×2 10 mm - 12 mm M6 skrue (medfølger ikke) ③ 1,5 N·m {15 kgf·cm} ④ Skrue (medfølger ikke) Ledning (medfølger ikke)

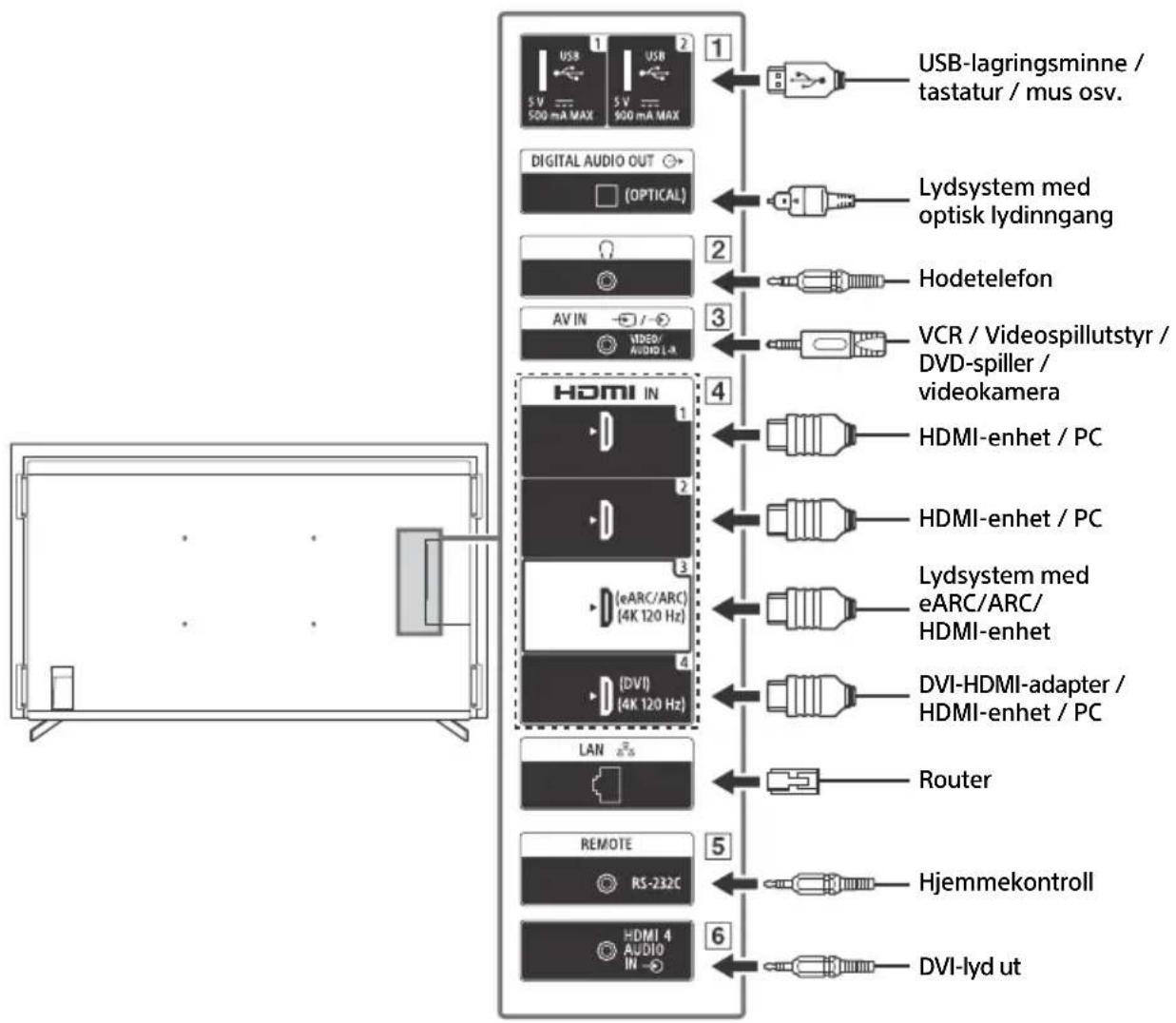

Tilslutningsdiagram

Bemærk

- Terminaler og mærkater kan variere afhængig af region/land/LCD-skærmmodel.

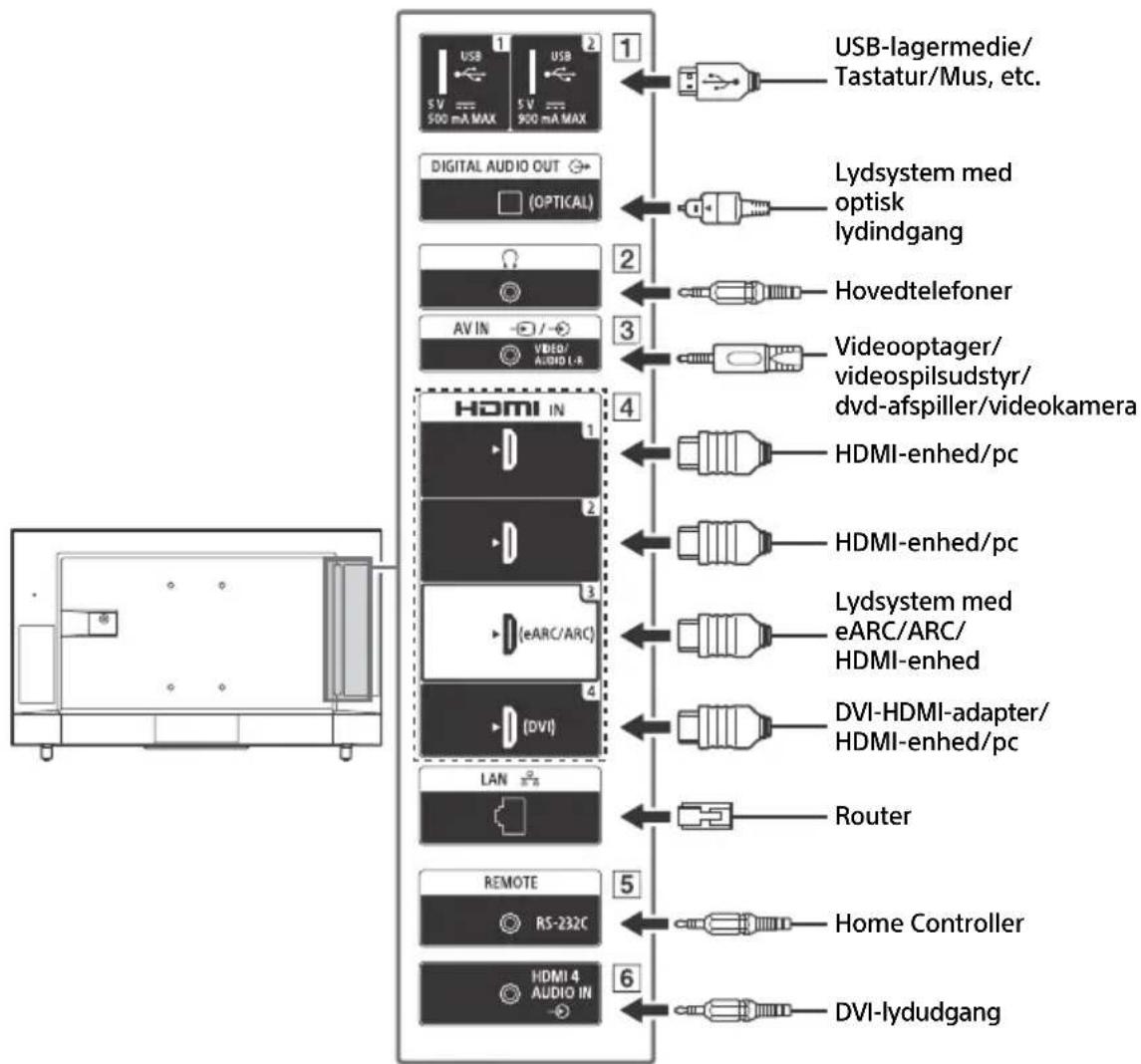

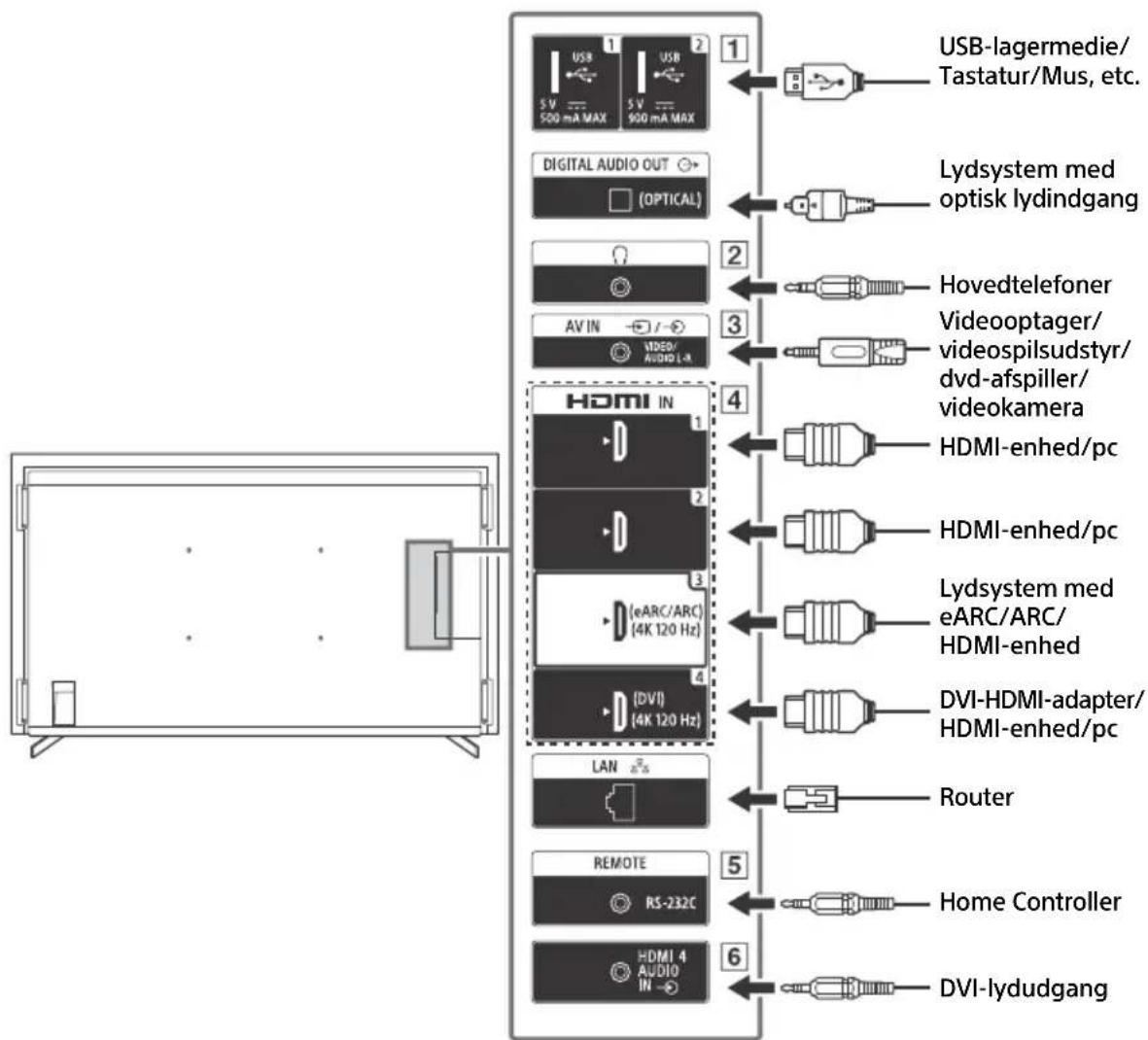

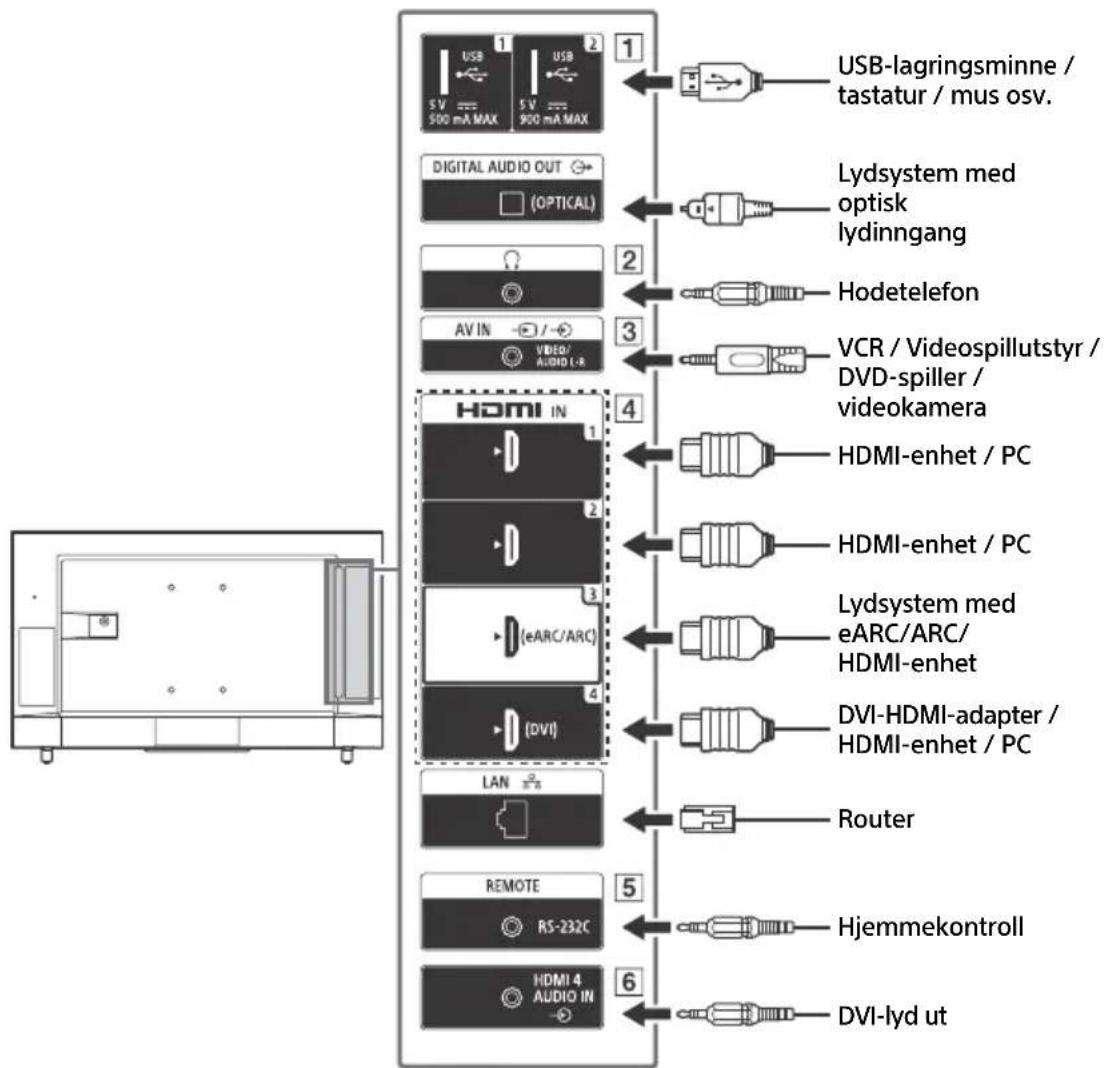

FW-100BZ40J / 50BZ35J / 43BZ35J

    subgraph Internal Components
        L["USB-lagermedie/Tastatur/Mus, etc."] --> M["LED"]
        N["Lydsystem med optisk lydindgang"] --> O["LED"]
        P["Hovedtelefoner Videoptager/videospilsudstyr/dvd-afspiller/videokamera"] --> Q["LED"]
        R["HDMI-enhed/pc"] --> S["LED"]
        T["HDMI-enhed/pc"] --> U["LED"]
        V["Lydsystem med eARC/ARC/HDMI-enhed"] --> W["LED"]
        X["DVI-HDMI-adapter/HDMI-enhed/pc"] --> Y["LED"]
        Z["Router"] --> AA["LED"]
        AB["Home Controller"] --> AC["LED"]
        AD["DVI-lydudgang"] --> AE["LED"]

    subgraph Home_Demodulator
        L["USB-lagermedie/Tastatur/Mus, etc."] --> M["LED"]
        N["Lydsystem med optisk lydindgang"] --> O["LED"]
        P["Hovedtelefoner"] --> Q["LED"]
        R["Videooptager/videospilsudstyr/dvd-afspiller/videokamera"] --> S["LED"]
        T["HDMI-enhed/pc"] --> U["LED"]
        V["HDMI-enhed/pc"] --> W["LED"]
        X["Lydsystem med eARC/ARC/HDMI-enhed"] --> Y["LED"]
        Z["DVI-HDMI-adapter/HDMI-enhed/pc"] --> AA["LED"]
        AB["Router"] --> AC["LED"]
        AD["Home Controller"] --> AE["LED"]
        AF["DVI-lydudgang"] --> AG["LED"]

1

USB

USB

2

- Tilslutning af en stor USB-enhed kan forstyrre andre tilsluttede enheder ved siden af den.

2

( Hovedtelefoner )

• Understøtter kun 3-polet stereo minijack-stik.
• Du kan ikke udsende lyd via både hovedtelefoner og LCD-skærmens højttalere samtidigt.

3

V I N

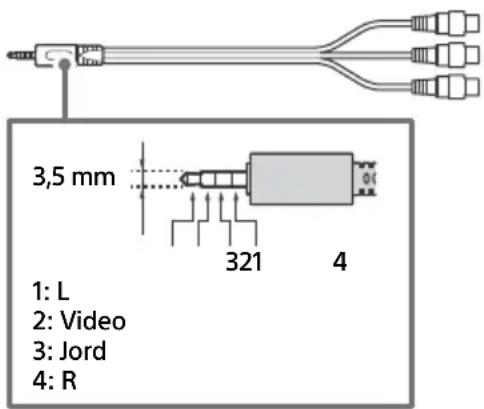

- For en composite-tilslutning, skal du bruge et analogt forlængerkabel (medfølger ikke).

•

3,5 mm 1: L 2: Video 3: Jord 4: R

4

HDMI IN 1/2/3/4

• HDMI-interfacet kan overføre både video og lyd via et enkelt kabel.
• Hvis enheden har et DVI-jackstik, tilslut det til HDMI IN 4 gennem et DVI-HDMI-adapterinterface (medfølger ikke) og tilslut enhedens lydudgangs-jackstik til HDMI 4 AUDIO IN.

•

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Tilslut dit lydsystem til HDMI IN 3 for at overføre LCD-skærmens lyd til dit lydsystem. Et lydsystem, der understøtter HDMI eARC/ARC, kan sende video til LCD-skærmen, og modtage lyd fra LCD-skærmen via det samme HDMI-kabel. Hvis dit lydsystem ikke understøtter HDMI eARC/ARC, er det nødvendigt med en ekstra forbindelse med DIGITAL AUDIO OUT (OPTICAL).
• Brug HDMI-kablet med Ethernet til at tilslutte lydsystemet til eARC.

5

REMOTE RS-232C

- Terminal til seriel kommunikation. For detaljer, se "Styrefunktioner".

6

HDMI 4 AUDIO IN

- Hvis enheden har et DVI-jackstik, tilslut det til HDMI IN 4 gennem et DVI-HDMI-adapterinterface (medfølger ikke) og tilslut enhedens lydudgangs-jackstik til HDMI 4 AUDIO IN.

Fjernbetjening og LCD-skærm

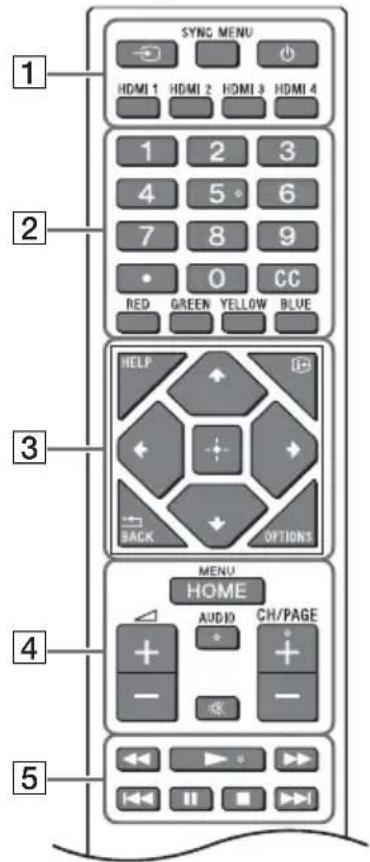

Fjernbetjeningens form, layout, tilgængelighed og funktionen af fjernbetjeningens knapper kan variere afhængigt af region/land/LCD-skærmmodel/LCD-skærmindstillinger.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Indgangsvælger): Vis og vælg indgangskilden, etc.

SYNC MENU: Vis BRAVIA Sync-menu.

(Strømtislutning)

HDMI 1/2/3/4

2 Talknapper

(punkt)

cc

Farveknapper

3 HELP: Vis menuen Hjælp.

i+ (Skærmvisning): Vis information.

/BACK

OPTIONS: Viser en liste over de funktioner, der kan bruges på dette tidspunkt.

↑/↓/←/→/☐ (Navigering D-Pad):

Skæmmenunavigering og valg.

4 HOME/MENU

△ +/- (Lydstyrke)

AUDIO: Vælg lyden fra flersproget kilde eller dual-lyd (afhængig af programkilde).

呂 × (Lydløs)^*

CH/PAGE +/-

5

* En genvej til tilgængelighed er tilgængelig ved at trykke på (Lydløs) og holde den nede.

Indstillinger

Pro-tilstand

I [Pro-tilstand] kan du bruge forskellige praktiske funktioner ved professionel brug. Her introducerer vi, hvordan man skifter til [Pro-tilstand] og de typiske funktioner i [Pro-tilstand].

Pro-tilstand

Normal tilstand: Dette er standardtilstanden. Funktionerne [Pro-tilstand] er ikke tilgængelige i denne tilstand.

Pro-indstillingstilstand: I denne tilstand kan du indstille de forskellige indstillinger for funktionerne [Pro-tilstand].

Pro-tilstand: Dette er driftstilstanden til professionel brug, hvor du kan bruge funktionerne [Pro-tilstand].

Hvordan tilstanden skiftes

Når Skærmen er i Normaltilstand og Pro-indstillingstilstand

- Gå til [Home (menu)] → [Apps] → [Pro-tilstand værktøj], vælg derefter den tilstand du vil skifte.

Når Skærmen er i Pro mode (Pro-tilstand)

- Tryk på fjernbetjeningens aktiveringstaster, beskrevet herunder, i rækkefølge inden for intervaller på et sekund.

Efter skærmen genstartes, vil tilstanden skiftes til [Pro-indstillingstilstand].

Aktiveringstast: i+ (Skærmvisning) / ☑ (Lydløs) / △ +/- (Lydstyrke +) / HOME/MENU

*Til at begynde med kan du ikke skifte tilstanden fra [Pro-tilstand værktøj] i [Pro-tilstand]. Hvis du vil skifte tilstanden fra [Pro-tilstand værktøj], gå til [Pro-indstillinger] → [Funktionsrestriktioner] → [Apps] og skift [Pro-tilstand værktøj] til [Aktiver] i [Pro-indstillingstilstand].

Introduktion af funktionerne i Pro mode (Pro-tilstand)

I [Pro-tilstand] kan du bruge forskellige praktiske funktioner. De typiske funktioner i [Pro-tilstand] er beskrevet herunder.

- Indstilling af skærmfunktion når der tændes for netstrømforsyningen

Du kan indstille skærmens funktion, når stikket til netstrømforsyningen frakobles og tilsluttes igen.

— Optimeret visning af pc-inputskærm

Skærmen viser pc'ens inputskærm med en optimeret størrelse i forhold til pc-formatet.

- Styring af strømforsyning og automatisk inputskift ved HDMI-signaldetektering

Hvis du tænder for skærmen, når der er tilsluttet en HDMI-enhed, skiftes der automatisk til den tilsluttede HDMI-enheds input.

- Indstilling af den viste menu når der trykkes på HOME/MENU-knappen

Du kan vælge den viste menu ved at trykke på HOME/MENU-knappen på fjernbetjeningen.

— Første udpegning af inputkilde efter der tændes for skærmen

Du kan angive den første inputkilde efter der tændes for skærmen.

— Pro-tilstandslås

Du kan beskytte indstillingerne i [Pro-tilstand] ved brug af en pinkode.

— Start/maksimal lydniveauindstilling

Du kan indstille skærmens lydniveau ved start og det maksimale lydniveau.

— Begrænsning af skærmfunktion på fjernbetjening

Du kan begrænse skærmens funktion ved brug af fjernbetjeningen.

— Begrænsning af eksterne inputs

Du kan begrænse brugen af eksterne inputs.

— Begrænsning af brugen af programmer

Du kan begrænse brugen af skærmprogrammer.

Hvordan man indstiller Pro-tilstandsfunktioner

Gå til [Home (menu)] → [Indstillinger] → [Pro-indstillinger] när skærmen er i [Pro-indstillingstilstand].*

*Varierer afhængig af OS-version.

Anbefalede indstillinger

Dette afsnit introducerer de anbefalede indstillinger, når Skærmen bruges professionelt.

Indstilling af ECO-funktioner

Indstilling af IP-funktioner

2 Gå til [Indstillinger] → [Netværk og internet] → [Hjemmenetværksopsætning] → [IP-styring].

Automatisk download af software

3 Gå til [Indstillinger] → [System] → [Om] → [Opdatering til systemsoftware].

- Indstil [Søg automatisk efter opdateringer] til [Fra].

Billedindstillinger

• Indstil [Lyssensor] til [Fra].
  •Vælg [Billedfunktion] i henhold til brug.

[Kraftig]: Når der bruges digital skiltningsvisning

[Grafik]: Når pc-skærmen vises

Styrefunktioner

RS-232C

Du kan styre Skærmen fra en ekstern tjeneste via RS-232C. RS-232C-tilslutningen er kort forklaret på denne side.

Interface

Etabler forbindelsen mellem RS-232C og Skærmen ved brug af et 3,5 mm stereo-ministik.

3,5 mm stereo-ministik

TIP RING MUFFE RXD TXD GND 1234 5 6789

TIP: Skærm → Controller

RING: Controller → Skærm

Tilslutningsindstillinger

Ved etablering af tilslutningen til RS-232C, brug tilslutningsindstillingerne som vist herunder.

Baud-hastighed 9600 bps

Data 8 bit

Paritet Ingen

Start-bit 1 bit

Stop-bit 1 bit

Flow-styring Ingen

Dataformat

Vi introducerer dataformatet for RS-232C-kommunikationen herunder.

(a) Anmodninger fra controlleren til skærmen

Nr. Element Værdi
1	H	e	a	d	e	r	0
2 Kategori 0x00 (fast)
3	Funktion		0xXX
4	Længde		0xXX	(=Data X+1 byte)
5	Data 1		0xXX
:	:		0xXX
:	:		0xXX
X+4	Data X		0xXX
X+5	Kontrolsum		0xXX

Nr. Element Værdi
1	H	e	a	d	e	r	0
2	S	v	a	r	0	x	0
			0x01 : Over grænse(Unormal slut over maksimumsværdi)
			0x02 : Over grænse(Unormal slut under minimumsværdi)
			0x03 : Kommando annulleret (Unormal slut)
			0x04 : Parsefejl (Dataformatfejl)
3 Kontrolsum		0xXX

Kommandoeksempel

Eksempler på kommandoer ved RS-232C-kommunikation er forklaret herunder.

Styring	Hoved	Kategori	Funktion	Længde	Data 1	Data X	Kontrolsum
Strømforsyning tændt/slukket	0x8C	0x00	0x00	0x02	0x00 (slukket)	-	0x8E
					0x01 (tændt)	-	0x8F
Valg af HDMI-input	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

For flere oplysninger om RS-232C, kontakt din salgsrepræsentant.

IP

Du kan styre skærmen via IP fra et HTML5/Android-program fra Skærmen eller en ekstern enhed. Du kan administrere skærmoplysninger for input/strømforsyning, start og afslutning af programmer, styre skærmen for inputkilde og lydstyrke. Du kan også begrænse kommandoer med godkendelsesfunktionen.

Protokolnavn	Lag	Format	Godkendelse	Forklaring
REST API	HTTP	JSON-RPC	Ja	API'er hvis formål er enhedsstyring.
IRCC-IP	HTTP	SOAP	Ja	Infrarødkompatibel styring over internetprotokol.Teknologien og formaterne til afsendelse af fjernbetjeningskommandoer via internettet.
Simpel IP-styring	TCP	Byte stream	I/R	Der understøttes kun typiske funktioner.

Indstillinger for Skærm

Ved brug af [IP-styring], indstil først skærmen som følger.

Gå til [Indstillinger] → [Netværk og internet] → [Hjemmenetværksopsætning] → [IP-styring].

• Vælg [Godkendelse].
- Indstil [Forhåndsdelt nøgle] om nødvendigt.
For simpel IP-styring,
- Aktivér [Simpel IP-styring].

Her er et eksempel på en anmodning og et svar for LCD-skærmens strømforsyningsstatus (IP-adresse: 192.168.0.1 forhåndsdelt nøgle "1234").

URL

For flere oplysninger om [IP-styring], kontakt din salgsrepræsentant.

Bilag

Udvidet software

Du kan bruge Skærmen mere bekvemt ved at bruge udvidet software. Denne side introducerer et eksempel på udvidet software.

For flere oplysninger, kontakt din salgsrepræsentant.

Software til kontorskærme

Giver praktiske funktioner ved brug af skærmen som en kontorskærm tilsluttet til en pc i et konferencerum eller lignende.

Eksempler på funktioner:

• Strømforsyningsstyring/overvågningsfunktioner for strømforsyning.
• Whiteboard-funktion.
• Præsentationstimer.
• Du kan skifte inputs og tænde og slukke for strømforsyningen uden fjernbetjeningen.

Når skærmen bruges til digital skiltning, giver softwaren praktiske funktioner.

Eksempler på funktioner:

• Fordeling af digital skiltning til flere skærme via netværket via en administrationsfunktion.
• Nem afspilningsfunktion for skiltning med USB-hukommelse.
• Administrationsfunktion for indhold og afspilningsliste.
• Indstillinger for fleksibel afspilningsplanlægning efter tidspunkt og ugedag.

Vægmontering af LCD-skærmen

Anvendelse af det valgfrie Beslag til vægmontering (SU-WL850 eller SU-WL450)* (medfølger ikke)

Til kunderne:

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af LCD-skærmen udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Beslag til vægmontering - vejledning

For vejledning til installation af Beslag til vægmontering, se installationsvejledningen (Beslag til vægmontering) på din LCD-skærms produktside.

• Følg instruktionsvejledningen, som følger med Beslaget til vægmontering, for din model. Monteringen af denne LCD-skærm kræver tilstrækkelig ekspertise. Dette er især vigtigt, når du skal finde ud af, om væggen kan bære LCD-skærmens vægt.
• Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.
• Kun en autoriseret installatør må udføre væginstallationer.
• Af sikkerhedsmæssige grunde anbefales det at anvende Sony-tilbehør, herunder:
• Beslag til vægmontering SU-WL850
• Beslag til vægmontering SU-WL450
• Sørg for at bruge de skruer, der følger med Beslaget til vægmontering ved montering af Beslaget til vægmontering på LCD-skærmen. De medfølgende skruer er designet som vist på illustrationen, når der måles fra fastgørelsesoverfladen til Beslaget til vægmontering.

Skruernes diameter og længde afhænger af Beslaget til vægmontering. Hvis der anvendes andre skruer end de medfølgende, kan det medføre indvendige skader på LCD-skærmen eller få den til at falde ned eller lignende.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skrue (M6) Beslag til vægmontering VS

FW-32BZ30J

10 mm - 12 mm Skrue (M6) Beslag til vægmontering LCD-skærmens bagdæksel

• Sørg for at opbevare de ubrugte skruer og LCD-skærmfoden på et sikkert sted, indtil du er klar til at fastgøre LCD-skærmfoden. Opbevar skruerne uden for børns rækkevidde.

* Kun for begrænsede regioner/lande/modeller.

Anvendelse af det valgfrie Beslag til vægmontering (Undtaget SU-WL850 eller SU-WL450) (medfølger ikke)

LCD-skærmens betjeningsvejledning viser kun trinnene til klargøring af LCD-skærmen for vægmonteringen, før den er installeret på væggen.

Din LCD-skærm kan monteres på en væg ved brug af et egnet beslag til vægmontering (medfølger ikke). Hvis LCD-skærmfoden er monteret på LCD-skærmen, kan det være, at LCD-skærmen kræver, at LCD-skærmfoden afmonteres.

Klargør LCD-skærmen til Beslaget til vægophængning, inden kablerne tilsluttes.

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at vægmonteringen af LCD-skærmen udføres af autoriserede fagfolk. Forsøg ikke at montere det selv.

- Følg instruktionsvejledningen, som følger med Beslaget til vægmontering, for din model. Monteringen af denne LCD-skærm kræver tilstrækkelig ekspertise. Dette er især vigtigt, når du skal finde ud af, om væggen kan bære LCD-skærmens vægt.

• De skruer, der skal bruges til at fastgøre beslaget til vægmontering til LCD-skærmen, medfølger ikke.
• Længden på skruerne, til beslaget til vægmontering, er forskellige afhængig af tykkelsen på beslaget til vægmontering. Der henvises til illustrationen.

FW-100BZ40J

12 mm - 30 mm Skrue (M8) Beslag til vægmontering LCD-skærmens bagdæksel

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skrue (M6) Beslag til vægmontering VS

FW-32BZ30J

10 mm - 12 mm Skrue (M6) Beslag til vægmontering LCD-skærmens bagdæksel

Fejlfinding

Ved generel fejlfinding for emner som: sort skærm, ingen lyd, froset billede, LCD-skærmen reagerer ikke, eller netværk afbrydes, gøres følgende.

1 Genstart din LCD-skærm ved at trykke på afbryderen på fjernbetjeningen i omtrent fem sekunder. LCD-skærmen vil genstarte. Hvis LCD-skærmen ikke genoprettes, prøv at frakoble den fra stikkontakten, tryk derefter på LCD-skærmens afbryder og slip den. Vent i to minutter, og tilslut netledningen. Eller tryk på afbryderen på LCD-skærmen i ca. 40 sekunder, indtil LCD-skærmen slukkes.

2 Se i Hjælpevejledningen ved at trykke HELP på fjernbetjeningen.

3 Tilslut din LCD-skærm til internettet, og udfør en softwareopdatering. Sony anbefaler, at du holder LCD-skærmens software opdateret. Softwareopdateringer indeholder nye funktioner og ydelsesforbedringer.

Når du sætter LCD-skærmens stik i, kan der gå et stykke tid, før LCD-skærmen kan tændes, selvom du trykker på afbryderen på fjernbetjeningen eller på LCD-skærmen.

Det tager tid at initialisere systemet. Vent omkring et minut, og prøv igen.

Fjernbetjeningen virker ikke.

- Udskift batterierne.

Specifikationer

System

Panelsystem: LCD-panel (flydende krystal),

LED-baggrundslys

Lydeffekt:

FW-32BZ30J: 5 W + 5 W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Indgangs-/Udgangsstik

→/→ AVIN

Video-/lydindgang (minijack-stik)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video (kun FW-100BZ40J / 50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

(Forbindelseshastigheden kan variere, afhængigt af netværksmiljøet. Der garanteres ikke for kommunikationshastighed og -kvalitet.)

- ⊕ + 19.5 V (kun FW-32BZ30J)

Netadapterens indgang

REMOTE

RS-232C, minijack

Dette jack er til modtagelse af det eksterne styresignal.

kun modeller med medfølgende netadapter

19,5 V DC med netadapter

Rating: Indgang 220 V – 240 V AC, 50 Hz

Lavenergiklasse*5

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Beslag til vægmontering: SU-WL850 (kun

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Beslag til vægmontering: SU-WL450

(Undtaget FW-100BZ40J)

Videokonferencekamera og -mikrofonenhed:

FWA-CE100

Driftstemperatur: 0 °C til 40 °C

Driftsfugtighed: 10 % til 80 % RH (ikke-kondenserende)

*1 Når 4096 × 2160p er input og [Bredformatstilstand] er sat til [Normal], vises opløsningen som 3840 × 2160p. For at vise 4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].
*2 For indstilling af [HDMI-signalformat] henvises til skæmmenuen.
*3 Kun HDMI IN 3 & 4. Brug Ultrahøjhastigheds HDMI-kabel for tilslutning.
*4 Tilslut dit lydsystem til HDMI IN 3 for at overføre LCD-skærmens lyd til dit lydsystem.
*5 Disse oplysninger gælder for EU og andre lande, hvis relevante bestemmelse er baseret på EU-bestemmelsen for energimærkning.
*6 Energiforbrug i kWh pr. år er baseret på LCD-skærmens strømforbrug ved brug i 4 timer om dagen, 365 dage om året. Det egentlige energiforbrug afhænger af, hvordan LCD-skærmen bruges.
*7 Den angivne standbyeffekt nås, när LCD-skærmen har afsluttet nødvendige interne processer.
*8 Strømforbruget i standby øges, når LCD-skærmen er tilsluttet netværket.

Bemærk

• Tilgængeligheden af ekstraudstyr afhænger af land/område/LCD-skærmmodel/lager.
• Design og specifikationer kan ændres uden varsel.
• Nogle af instruktionerne på skærmen vil måske ikke være gældende for din LCD-skærmmodel.
• Databladet i denne manual er til KOMMISSIONENS DELEGEREDE FORORDNING (EU) 1062/2010. Se websiden for (EU) 2019/2013 information.

Oplysninger om varemærker

• Ordene HDMI og HDMI High-Definition Multimedia Interface og HDMI-logoet er varemærker eller registrerede varemærker tilhørende HDMI Licensing Administrator, Inc. i USA og andre lande.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories Licensing Corporation. Fremstillet under licens fra Dolby Laboratories. Fortrolige og ikke offentliggjorte arbejder. Copyright © 1992-2020 Dolby Laboratories. Alle rettigheder forbeholdes.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google og Android er varemærker tilhørende Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® er registrerede varemærker tilhørende Wi-Fi Alliance.

• Logoet Wi-Fi CERTIFIED™ er et certificeringsmærke tilhørende Wi-Fi Alliance.

• For DTS-patenter henvises til http://patents.dts.com. Fremstillet under licens fra DTS, Inc. DTS, Digital Surround og DTS-logoet er registrerede varemærker eller varemærker tilhørende DTS, Inc. i USA og andre lande. © 2020 DTS, Inc. ALLE RETTIGHEDER FORBEHOLDES.

• Bluetooth® ordmærket og logoer er registrerede varemærker ejet af Bluetooth SIG, Inc., og enhver anvendelse af sådanne mærker anvendes af Sony Corporation under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.
• TUXERA er et registreret varemærke tilhørende Tuxera Inc. i USA og andre lande.
• Dækket af én eller flere påstande i de HEVC-patenter, der er angivet på patentlist.accessadvance.com.
• Alle andre varemærker er tilhørende deres respektive ejere.

Produktregistreringsnummer (KOMMISSIONENS DELEGEREDE FORORDNING (EU) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

* Modelidentifikator efterfulgt af "/1" giver et nyt produktregistreringsnummer i EPREL-databasen i overensstemmelse med Tier 2-krav, der er håndhævet fra marts 2023. Se venligst energimærket, der er inkluderet i dette produkt, for at bekræfte, hvilken modelidentifikator der svarer til din enhed.

Sisällysluettelo

TÄRKEÄ HUOMAUTUS....2

① ② ×2 10 mm - 12 mm M6-skrue (medfølger ikke) ③ 1,5 N·m {15 kgf·cm} ④ Skrue (medfølger ikke) Stropp (medfølger ikke)

Koblingsskjema

Merknader

- Kontakter og etiketter kan variere med region/land/LCD-skjermmodell.

FW-100BZ40J / 50BZ35J / 43BZ35J

    B --> M["USB-lagringsminne / tastatur / mus osv."]
    C --> N["Lydsystem med optisk lydinngang"]
    D --> O["Hodetelefon"]
    E --> P["VCR / Videospillutstyr / DVD-spiller / videokamera"]
    F --> Q["HDMI-enhet / PC"]
    G --> R["HDMI-enhet / PC"]
    H --> S["DVI-HDMI-adapter / HDMI-enhet / PC"]
    I --> T["Router"]
    J --> U["Hjemmekontroll"]
    K --> V["DVI-lyd ut"]

NO

USB

USB

2

Hvis du slår på monitoren mens HDMI-enheten er tilkoblet, kan du veksle automatisk til den tilkoblede HDMI-inngangen.

- Innstill [Enkel IP-kontroll] på [På].

Fjernkontrollen virker ikke.

- Skift batteriene.

NO

Spesifikasjoner

System
