BRUKSANVISNING RM 756 YC STIHL

Assistência realizada em Data da próxima assistência181 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO Kjære kunde, vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning. STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg. Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt. Dr. Nikolas Stihl

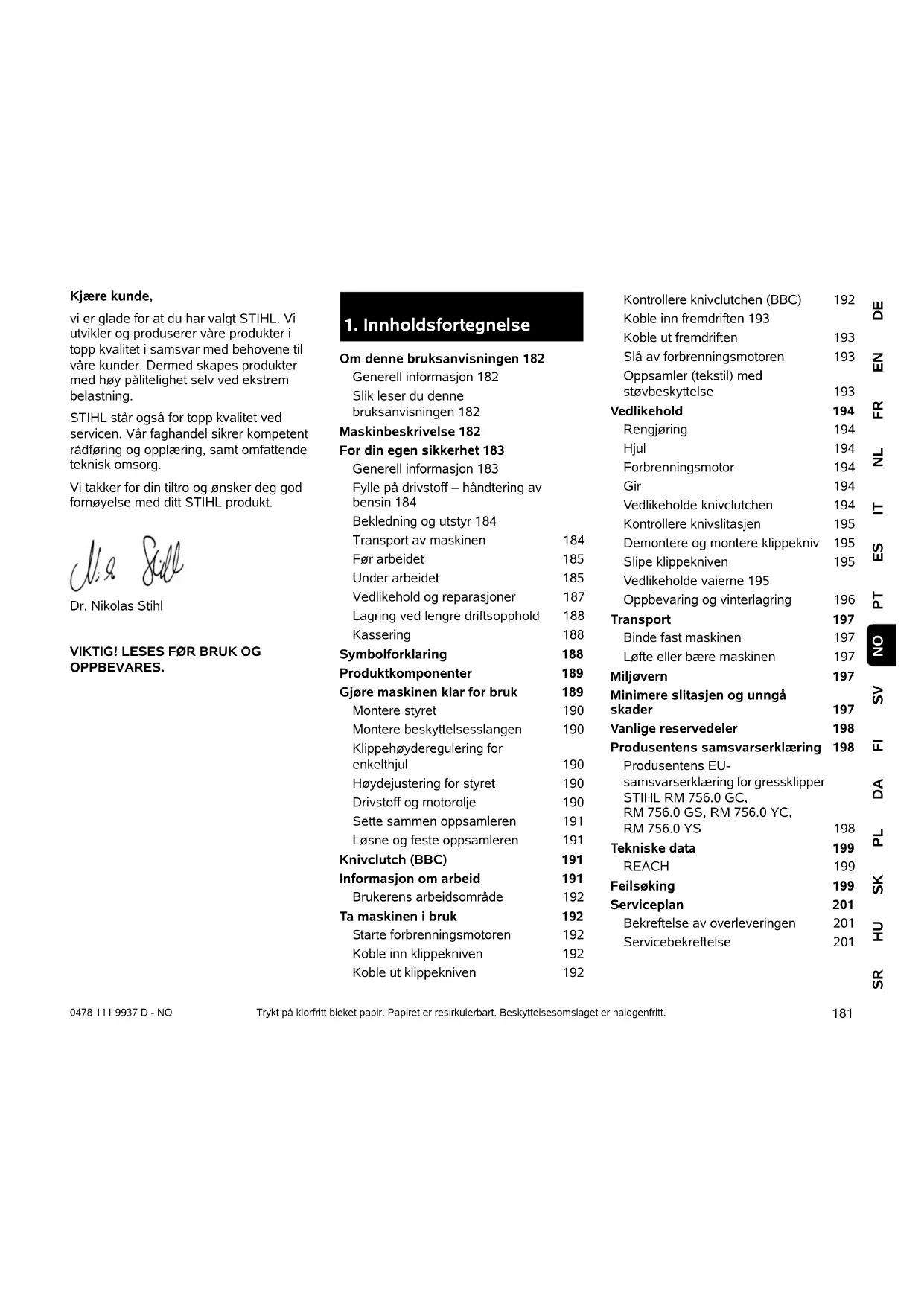

1. Innholdsfortegnelse

Om denne bruksanvisningen 182 Generell informasjon 182 Slik leser du denne bruksanvisningen 182 Maskinbeskrivelse 182 For din egen sikkerhet 183 Generell informasjon 183 Fylle på drivstoff – håndtering av bensin 184 Bekledning og utstyr 184 Transport av maskinen 184 Før arbeidet 185 Under arbeidet 185 Vedlikehold og reparasjoner 187 Lagring ved lengre driftsopphold 188 Kassering 188 Symbolforklaring 188 Produktkomponenter 189 Gjøre maskinen klar for bruk 189 Montere styret 190 Montere beskyttelsesslangen 190 Klippehøyderegulering for enkelthjul 190 Høydejustering for styret 190 Drivstoff og motorolje 190 Sette sammen oppsamleren 191 Løsne og feste oppsamleren 191 Knivclutch (BBC) 191 Informasjon om arbeid 191 Brukerens arbeidsområde 192 Ta maskinen i bruk 192 Starte forbrenningsmotoren 192 Koble inn klippekniven 192 Koble ut klippekniven 192 Kontrollere knivclutchen (BBC) 192 Koble inn fremdriften 193 Koble ut fremdriften 193 Slå av forbrenningsmotoren 193 Oppsamler (tekstil) med støvbeskyttelse 193 Vedlikehold 194 Rengjøring 194 Hjul 194 Forbrenningsmotor 194 Gir 194 Vedlikeholde knivclutchen 194 Kontrollere knivslitasjen 195 Demontere og montere klippekniv 195 Slipe klippekniven 195 Vedlikeholde vaierne 195 Oppbevaring og vinterlagring 196 Transport 197 Binde fast maskinen 197 Løfte eller bære maskinen 197 Miljøvern 197 Minimere slitasjen og unngå skader 197 Vanlige reservedeler 198 Produsentens samsvarserklæring 198 Produsentens EU- samsvarserklæring for gressklipper STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS 198 Tekniske data 199 REACH 199 Feilsøking 199 Serviceplan 201 Bekreftelse av overleveringen 201 Servicebekreftelse 2010478 111 9937 D - NO

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren. I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land. Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen. Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 3.) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen: Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

bruksanvisningen Fare! Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte. Merknad Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

3. Maskinbeskrivelse

1 Knivstoppbøyle 2 Fremdriftsbøyle 3 Hendel for gassregulering 4 RM 756 GC, RM 756 GS: Girskifthendel 4 RM 756 YC, RM 756 YS: Hendel for kjørehastighet 5 Knivclutchspak 6 Styre 7 Skrue for høydejustering for styret 8 Klippehøyderegulering for enkelthjul 9 Støtfanger 10 Tennpluggstøpsel 11 Utkastdeksel 12 Oppsamler (tekstil) med støvbeskyttelse 13 Merkeplate med maskinnummer 14 RM 756 GC, RM 756 YC: Bærehåndtak

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Les betjenings- og vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren. Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person. Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. Obs – fare for ulykker! Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting): – klipping av busker og hekker – klipping av klatreplanter – klipping av gress på takbeplantninger og i balkongkasser – kverning og finkutting av tre- og hekkavfall – rengjøring av gangveier (oppsamling, blåsing) – utjevning av bakken – transport av gressavfall, unntatt i oppsamleren som er beregnet for det Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk. Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne å rulle av seg selv. Obs! Fare for helseskade på grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning.

4. For din egen sikkerhet

Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste): – følelsesløshet, –smerter, – tap av muskelkraft, – endringer i hudfargen, – ubehagelig prikking. Hold godt fast i styret på de tiltenkte stedene med begge hender under arbeidet, men unngå et krampaktig grep. Planlegg arbeidstidene for å unngå høye belastninger over en lengre periode.

4.2 Fylle på drivstoff – håndtering av

bensin Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker. Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse. Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt! Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff. Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff. Åpne tankventilasjonsskruen før du tar av tanklokket. Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm. Ikke overfyll drivstofftanken! For at drivstoffet skal ha nok plass til å utvide seg må du aldri fylle på drivstofftanken utover den nedre kanten til påfyllingsstussen. Følg tilleggsanvisningene i bruksanvisningen for forbrenningsmotoren. Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren. Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på klærne. Tankventilasjonsskruen og drivstoffventilen skal kun lukkes når maskinen transporteres eller settes i vedlikeholdsposisjon. Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. I tilfelle du må tømme tanken, må dette gjøres utendørs.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Bruk alltid hørselvern under arbeidet med maskinen. Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide hansker, og langt hår må knyttes og holdes vekke (hodetørkle, lue osv.). Bruk egnede beskyttelsesbriller ved sliping av klippekniven! Maskinen skal bare brukes av personer med langbukser og klær som sitter nært mot kroppen. Bruk aldri løse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset, lukke tankventilasjonsskruen og drivstoffventilen samt trekke ut tennpluggstøpselet. Forbrenningsmotoren må være avkjølt når maskinen skal transporteres. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Livsfare! Bensin er giftig og svært lettantennelig.185 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO Ikke slipp maskinen i bakken. Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.). Unngå kontakt med klippekniven ved løfting og bæring. Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (Ö 12.) Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen. Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare! Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse. Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Se over hele området som skal bearbeides, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen. Det er lett å overse hindringer (f.eks. trestubber og røtter) i høyt gress. Før du begynner arbeidet med maskinen, bør du derfor merke alle gjenstander (hindringer) som er skjult i gresset, og som ikke lar seg fjerne. Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler. Sørg for at maskinen er i driftssikker stand før du bruker den. Kontroller før hver bruk: – at maskinen er i forskriftsmessig montert stand. – at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig å kontrollere knivfestet og knivslitasjen, samt se etter skader (hakk eller riper). (Ö 11.6) – at tanklokket er forskriftsmessig skrudd på. – at tanken, delene som bidrar til drivstofftilførselen, samt tanklokket er i feilfri stand. – at sikkerhetsanordningene (f.eks. knivclutch, utkastdeksel, hus, styre, beskyttelsesgitter) er i feilfri stand og fungerer forskriftsmessig. – at oppsamleren er fullstendig montert og uskadet (ikke bruk oppsamleren hvis den er skadet). – at lokket på oljetanken er forskriftsmessig skrudd på. Sørg for å få utført nødvendige arbeider, enten selv eller hos en forhandler. STIHL anbefaler STIHL forhandleren.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at knivstoppbøylen ikke festes til styret (f.eks. bindes fast). Obs – fare for personskader! Pass på at ikke hender og føtter kan komme i kontakt med roterende deler. Ta aldri i kniven mens den roterer. Ikke stå foran utkaståpningen. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre. Ingen gjenstander må festes på styret (f.eks. arbeidsklær). Arbeid bare i dagslys eller med god kunstig belysning. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.0478 111 9937 D - NO

Eksos: Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom. Starte: Vær svært forsiktig når du starter maskinen – følg anvisningene i kapitlet "Ta i bruk maskinen" (Ö 10.). Start i samsvar med disse anvisningene reduserer faren for personskader. Fare for personskade! Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger. Pass alltid på ved start at du står med føttene i god avstand fra klippeverktøyet. Test knivclutchen før du går i gang med arbeidet. (Ö 8.) Pass på at maskinen ikke velter når du starter den. Koble ut klippekniven før start. Ikke aktiver fremdriftsbøylen under startprosedyren. Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bli slynget ut og gi alvorlige personskader. Klipping i skråninger: Skråninger skal alltid klippes i tverrgående retning, aldri på langs. Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommende få den aktive gressklipperen over seg. Vær spesielt forsiktig når du endrer retning i skråninger. Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger. Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %). Fare for personskader! 25° skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde. For å sikre tilstrekkelig smøring av forbrenningsmotoren må også anvisningene i forbrenningsmotorens bruksanvisning følges ved arbeid i skråninger. Bruk: Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader. Gå langsomt når du bruker maskinen – ikke løp mens du arbeider med maskinen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv. Vær spesielt forsiktig når du snur maskinen eller drar den mot deg. Det er lett å snuble! Vær spesielt forsiktig når du bruker maskinen i nærheten av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder. Vær oppmerksom på objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.). Kjør aldri over slike objekter. Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. Slå av forbrenningsmotoren, vent til arbeidsverktøyet har stanset og trekk ut tennpluggstøpselet: – Når du setter fra deg maskinen, eller når den skal stå uten tilsyn. – Før du fyller på drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff. Brannfare! Livsfare på grunn av forgiftning! Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon. Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler.187 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO – Før du fjerner blokkeringer eller tilstoppinger i utkastkanalen. – Før du løfter eller bærer maskinen. – Før du transporterer maskinen. – Før det utføres arbeider på klippekniven. – Før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den (f.eks. nedfelling av styret). – Hvis du har kommet borti en gjenstand, eller hvis gressklipperen vibrerer mer enn vanlig. I slike tilfeller må du undersøke maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen. Koble ut klippekniven – når du kjører/skyver maskinen fra eller til området den skal brukes på – før du kjører/skyver maskinen på en flate der det ikke er gress – når du kjører/skyver maskinen på annet underlag enn gress – før du stiller inn klippehøyden – før du åpner utkastdekselet eller tar av oppsamleren

4.7 Vedlikehold og reparasjoner

Gjør følgende før du starter rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid: ● Parker maskinen på et fast og jevnt underlag. ● Slå av forbrenningsmotoren, og la den kjøle seg ned. ● Trekk ut tennpluggstøpselet. Obs – fare for personskade! Sørg for avstand mellom tennpluggstøpselet og tennpluggen. En utilsiktet tenningsgnist kan føre til brann eller elektrisk støt. En utilsiktet kontakt mellom tennpluggen og tennpluggstøpselet kan føre til uønsket start av forbrenningsmotoren. La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade! Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. STIHL anbefaler at du lar en STIHL forhandler ta seg av å fylle på / skifte motorolje for deg. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 11.1) Lukk tankventilasjonsskruen og drivstoffventilen før du plasserer maskinen i rengjøringsstilling. Bruk en trepinne til å løsne gress som har satt seg fast. Rengjør undersiden av gressklipperen med børste og vann. Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin. For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på Fare for personskade! Sterke vibrasjoner er vanligvis tegn på feil. Ikke bruk gressklipperen hvis veivakselen eller klippekniven er skadet eller bøyd. Kontakt en fagperson (STIHL anbefaler STIHL forhandleren) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv. Klippekniven kan forårsake personskader! Når du drar i startsnoren mens klippekniven er koblet inn, begynner arbeidsverktøyet å dreie. Pass på at du alltid har god avstand til klippekniven, særlig med føtter og bein, når du drar i startsnoren.0478 111 9937 D - NO

STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene. Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren). Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen. Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand. Kontroller hele maskinen og oppsamleren regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom. Oppbevar maskinen med tom tank og åpen tankventilasjonsskrue, og oppbevar både maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn). Maskinen skal aldri oppbevares inne i en bygning når det er bensin på tanken. Bensindampen som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. Hvis tanken skal tømmes, f.eks. før den settes bort for vinteren, skal dette gjøres utendørs (f.eks. ved å la motoren gå). Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren). Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund. Sørg for at maskinen er i driftssikker stand når du setter den til lagring. Oppbevar maskinen på et flatt underlag, slik at den ikke kan begynne å rulle av seg selv.

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen. Klippekniven kan forårsake personskader! Selv om gressklipperen ikke lenger er i bruk og skal kasseres, må den ikke stå uten tilsyn, tilgjengelig for uvedkommende. Sørg for å oppbevare maskinen og spesielt klippekniven utilgjengelig for barn.

Obs! Les bruksanvisningen før bruk.189 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO Obs – fare for personskade! Når forbrenningsmotoren er i gang, må du passe på å holde hendene unna arbeidsområdet til kniven. Justering av hastighet: Gassregulering: ● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene. Fare for personskader! Se til at ingen oppholder seg i fareområdet. Fare for personskader! Trekk ut tennpluggkontakten før du utfører arbeid på klip- peverktøyet, og før du utfører vedlikeholds- og rengjøringsarbeid. Fare for personskade! Hender og føtter må holdes borte fra knivene! Klippeenheten fortsetter å gå i noen sekunder etter at motoren er slått av (forbren- ningsmotor-/knivbrems). Bruk hørselsvern under arbeidet. RM 756 YS, RM 756 YC: Maksimal hastighet Minimal hastighet Choke-posisjon Start-posisjon Stopp-posisjon Starte forbrenningsmotoren, koble inn klippekniven. Koble ut klippekniven. Koble inn fremdriften.

RM 756 GC, RM 756 YC: ● 1 Skru løs skruen (1) og ta den ut sammen med skiven (2). Løsne skruene (3). ● 2 Skyv styret (4) inn i styrefestet (5), og fell det opp slik at slissen i styret ligger over hullet i huset. Pass på at vaierne ligger riktig (se bildet). ● 3 Skru inn skruen (1) og skiven (2), og pass på at også beskyttelsesplaten (6) skrues på plass. ● 4 Stram skruene (3) med 21 - 29 Nm. Still rattet til ønsket arbeidshøyde og hold det i denne posisjonen mens du strammer skruen (1). ● Kontroller at montasjen er riktig: Styret må være godt festet og vaierne ligge bak og utvendig på styret. RM 756 GC, RM 756 YC: Montere bærehåndtaket ● 1 Skyv bærehåndtaket (J) inn i styrerøret slik bildet viser, og pass på at sporet (4) vender opp. ● 2 Skru inn skjæreskruen (I), og pass på at den posisjoneres i sporet på bærehåndtaket. Tiltrekkingsmoment:

RM 756 GS, RM 756 YS: ● 1 Før styreoverdelen (1) med de åpne endene inn i styreunderdelene (2), og hold den der. Stikk skruene (G) inn i hullene utenfra, sett på låsemutterne (H) og stram med

● 2 Still rattet til ønsket arbeidshøyde og hold det i denne posisjonen mens du strammer skruen (3). ● Kontroller at montasjen er riktig: Styreoverdelen må være godt festet i styreunderdelen, og vaierne skal ligge bak og utvendig på styret.

7.2 Montere beskyttelsesslangen

● Legg alle vaierne i beskyttelsesslangen (F). ● Træ buntebåndet (E) gjennom den øverste åpningen i høyre styreunderdel (1) for å feste beskyttelsesslangen (F). ● Bruk buntebåndet (E) for å feste beskyttelsesslangen (F) til høyre styreoverdel slik bildet viser.

7.3 Klippehøyderegulering for

enkelthjul Klippehøyden kan justeres i seks forskjellige posisjoner på hvert hjul ved hjelp av hendelen. Minste klippehøyde (1): 25 mm Største klippehøyde (6): 90 mm Justere klippehøyden: ● Trykk hendelen (1) til hjulet, juster til ønsket posisjon og la den gå i inngrep i tilsvarende hakk. Gjør det samme for alle de 4 hjulene.

7.4 Høydejustering for styret

Du kan velge mellom 3 arbeidshøyder for styret. ● Skru ut skruen (1). ● Hold med begge hender i styret (2) mens du beveger det opp eller ned til ønsket høyde. Hold det deretter i denne posisjonen. ● Skru inn og stram skruen (1).

7.5 Drivstoff og motorolje

Motorolje Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motoroljekvalitet og oljepåfyllingsmengde. Unngå for høyt eller for lavt oljenivå. Fare for motorskade!

Unngå skader på maskinen! For å unngå at maskinen velter, stiller du inn klippehøyden først på bakhjulene og deretter på forhjulene. Vær forsiktig også når du stiller inn lavere klippehøyde, da den samlede vekten av maskinen vil hvile på det siste hjulet. Unngå skader på maskinen! Fyll på olje før du starter motoren for første gang. Bruk en egnet påfyllingstrakt når du fyller på motorolje eller drivstoff. Sjekk oljenivået regelmessig (se forbrenningsmotorens bruksanvisning).

DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO Skru på lokket for motoroljen og kontroller at det er tett før du tar i bruk forbrenningsmotoren. Drivstoff Bruk bare miljøvennlig drivstoff av kjent merke: – Blyfri bensin I forbrenningsmotorens bruksanvisning finner du nøyaktig informasjon om drivstoffkvalitet (oktan). Se kapitlet "Tekniske data" for mer informasjon om kapasiteten til drivstofftanken. (Ö 17.) Fylle på drivstoff ● Åpne tankventilasjonsskruen (1). ● Skru av tanklokket (2). ● Fyll på drivstoff (bruk en trakt). ● Skru på igjen tanklokket (1).

7.6 Sette sammen oppsamleren

● Trekk oppsamlerstoffet (C) over oppsamlerrammen (B). Brakettene (1) og håndtaket (2) skal befinne seg på utsiden av stoffet. ● De integrerte plastprofilene (3) træs over og trykkes fast på oppsamlerrammen. Start med å trykke under dekselet (4) på oppsamlerrammen. ● Hekt på dekselet (D) først på venstre og deretter på høyre side av oppsamlerrammen, og gi deretter et kraftig trykk for å la det gå i inngrep på begge sider.

7.7 Løsne og feste oppsamleren

Feste: ● Åpne utkastdekselet (1) og hold det oppe. ● Hold oppsamleren etter håndtaket (2), og før den med dekselet (3) inn i utkastsjakten (4). ● Sett holderne (5) i festene (6) til venstre og høyre mellom maskinen og styret, og hekt på oppsamleren med et lett rykk. ● Slipp utkastdekselet (1). Løsne: ● Løft utkastdekslet (1). ● Hold oppsamleren etter håndtaket (2) og hekt den av. ● Lukk utkastdekslet (1). Gressklipperen er utstyrt med en knivclutch (BBC). Etter utkobling av klippekniven stopper den innen kort tid, men forbrenningsmotoren fortsetter å gå. Før du tar i bruk maskinen for første gang, er det viktig at du setter deg inn i hvordan BBC-systemet fungerer, slik at person- og materialskader kan unngås. Tohåndsbetjening: Mens forbrenningsmotoren går, kan klippekniven kun kobles inn på følgende måte: Trykk knivstoppbøylen (1) mot styret, og hold den der. Trekk så knivclutchspaken (2) oppover med den andre hånden, og la den gå i inngrep. Unngå å overbelaste knivclutchen Overbelastning kan oppstå hvis – du klipper med full oppsamler – utkastkanalen er tilstoppet – du klipper med for høy hastighet i høyt gress Ved blokkering av klippekniven blir ikke gresset lenger klipt, og forbrenningsmotoren stanser. Klipp derfor aldri med tilstoppet utkastkanal eller full oppsamler, og tilpass kjørehastigheten etter forholdene. Bruk eventuelt bioklippsett (spesialtilbehør). Arbeidsslutt Når du er ferdig med arbeidet, rengjør du huset og forbrenningsmotoren for antennbart materiale (gress, blader osv.) for å unngå brannfare. Du får en pen og tett gressplen – ved å klippe med lav kjørehastighet. – ved å klippe ofte og holde gresset kort. Åpne tankventilasjonsskruen (1) og drivstoffventilen (3) før du tar i bruk forbrenningsmotoren.

Fare for personskade! Av sikkerhetsmessige grunner skal bøylen aldri overstyres (f.eks. bindes til styret). Kontroller alltid knivclutchen før hver bruk. (Ö 10.4) Unngå skader på maskinen! Unngå overbelastning, da dette kan gi økt slitasje på knivclutchen og føre til overoppheting. (Ö 9.)

9. Informasjon om arbeid0478 111 9937 D - NO

– ved ikke å klippe gresset for kort ved tørt og varmt vær, siden plenen kan bli svidd av solen og bli stygg. – ved å klippe med skarp klippekniv – husk derfor å slipe klippekniven jevnlig (hos forhandler). – ved regelmessig å endre klipperetning.

9.1 Brukerens arbeidsområde

● Brukeren må av sikkerhetsgrunner alltid oppholde seg i arbeidsområdet bak styret når forbrenningsmotoren startes og mens den kjører. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. ● Gressklipperen skal kun brukes av én person om gangen. Se til at ingen oppholder seg i fareområdet. (Ö 4.)

10.1 Starte forbrenningsmotoren

● Kontroller olje- og drivstoffnivået. (Ö 7.5) ● Åpne tankventilasjonsskruen (1) og drivstoffventilen (2). ● Hvis forbrenningsmotoren er kald, setter du gassreguleringshendelen (3) i Choke-posisjon (4). Ved varm forbrenningsmotor eller varmt vær setter du gassreguleringshendelen (3) i Start-posisjon (5). ● Dra startsnoren (6) langsomt ut til du kjenner kompresjonsmotstand, og dra den deretter raskt helt ut for å unngå tilbakeslag. Trekk snoren langsomt tilbake, slik at den rulles riktig opp av starteren. Gjenta startprosedyren inntil forbrenningsmotoren starter. ● Sett gassreguleringshendelen (3) i Start-posisjon (5).

10.2 Koble inn klippekniven

● 1 Trykk knivstoppbøylen (1) mot styret, og hold den der. ● 2 Trekk knivclutchspaken (2) bakover til den stopper, og la den gå i inngrep. ● Hold knivstoppbøylen (1) mot styret under arbeidet.

10.3 Koble ut klippekniven

● 1 Slipp knivstoppbøylen (1). Knivclutchspaken (2) låses og beveger seg automatisk tilbake til utgangsposisjonen. Klippekniven kobles ut og bremses, forbrenningsmotoren kjører videre.

Fare for personskader! Les og følg anvisningene i kapitlet "For din sikkerhet" før du tar i bruk maskinen. (Ö 4.)

Fare for personskade! Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn snoren kan slippes. Dette kan føre til beinbrudd, klemskader og forstuinger. Unngå skader på maskinen! Ikke koble inn klippeknivene i høyt gress og kun når forbrenningsmotoren kjører med maks. turtall. Koble alltid jevnt inn for å unngå unødig slitasje på knivclutchen.

RM 756 YC, RM 756 YS: Gressklipperne er utstyrt med hydrostatgir. Når fremdrift er aktivert, kan kjørehastigheten reguleres trinnløst. ● Start forbrenningsmotoren. (Ö 10.1) ● 1 Still inn ønsket hastighet ved hjelp av hendelen for kjørehastighet (1). STIHL anbefaler at du velger en lav hastighet, slik at du kjører i gang sakte. ● 2 Trykk fremdriftsbøylen (2) mot styret, og hold den der. Fremdriften kobles inn, og gressklipperen settes i bevegelse forover. RM 756 GC, RM 756 GS: Gressklipperen er utstyrt med tre gir. Når fremdrift er aktivert, kan du variere fritt mellom de tre forovergirene. ● Start forbrenningsmotoren. (Ö 10.1) ● 1 Legg inn ønsket gir med girskifthendelen (1). STIHL anbefaler at du velger 1. gir, slik at du kjører i gang sakte. ● 2 Trykk fremdriftsbøylen (2) mot styret, og hold den der. Fremdriften kobles inn, og gressklipperen settes i bevegelse forover.

10.6 Koble ut fremdriften

● 1 Slipp fremdriftsbøylen (1) for å koble ut fremdriften.

10.7 Slå av forbrenningsmotoren

● Sett hendelen for gassregulering (1) i stopp- posisjon (2) for å slå av forbrenningsmotoren.

10.8 Oppsamler (tekstil) med

støvbeskyttelse Støvbeskyttelsen (1) på oversiden av oppsamleren hindrer at fint støv blåses ut oppover mot brukeren. Nivåindikator: Luftstrømmen som oppstår når klippekniven roterer, og som sørger for at oppsamleren fylles, gjør at støvbeskyttelsen løftes opp litt på midten. Når oppsamleren er full, reduseres luftstrømmen og støvbeskyttelsen synker ned på oppsamleren. Tømme oppsamleren: ● Koble ut klippekniven. (Ö 10.3) ● Ta av oppsamleren. (Ö 7.7) ● Hold i håndtaket (2) og det påsydde nylonbåndet bak (3) når du skal tømme oppsamleren. ● Sett på igjen oppsamleren. (Ö 7.7) Fare for personskade! Hvis dette er tilfellet, slår du av forbrenningsmotoren, trekker ut tennpluggstøpselet og lar fagpersonell utføre de nødvendige reparasjonene. STIHL anbefaler STIHL forhandleren. Fremdriftshastighet: Trinnløst fra 0,5 km/t til 5,5 km/t

Fare for personskade! Klippekniven må alltid kobles ut før tømming. (Ö 10.3) Vær oppmerksom på vekten! En oppsamler som er helt full, kan veie opptil 22 kg. Unngå skader på maskinen! Tøm alltid oppsamleren i tide for å unngå at utkastkanalen tilstoppes. Ved tilstopping kan klippekniven bli blokkert og det kan oppstå unødvendig slitasje på knivclutchen.0478 111 9937 D - NO

Vedlikeholdsintervall: Alltid etter bruk Skånsom behandling forhindrer skader på maskinen, og forlenger brukslevetiden. Ikke rett vannstråler (høytrykksvasker) mot delene på forbrenningsmotoren, tetninger, elektriske komponenter og lagerpunkter. Det kan føre til skader og dyre reparasjoner. Ikke bruk sterke rengjøringsmidler. Slike rengjøringsmidler kan skade plast og metall og dermed redusere sikkerheten til STIHL maskinen din. STIHL anbefaler å bruke spesialrens (f.eks. STIHL spesialrens) for å få bort eventuell skitt som ikke lar seg fjerne med vann, børste eller klut. Bruk en trepinne for å ta bort gressrester som har satt seg fast i huset og utkastsjakten. Rengjøringsstilling: ● Parker maskinen på et jevnt, fast og plant underlag. ● Ta av oppsamleren. (Ö 7.7) ● Lukk tankventilasjonsskruen. (Ö 7.5) ● Still inn høyeste klippehøyde til venstre og høyre på bakhjulene. (Ö 7.3) ● Skru løs skruen (1), og ta den ut sammen med skiven (2). ● Løft styret til utsparingen (3) ligger over hullet (4) i huset. ● Stram skruen (1) og skiven (2) slik at styret festes stabilt i vedlikeholdsposisjon. ● Løft maskinen foran, åpne utkastdekselet og legg styret bakover. Kontroller at maskinen står stødig. Når maskinen er rengjort, setter du den opp på alle fire hjul, monterer styret på nytt i arbeidsposisjon, og stiller inn ønsket klippehøyde.

Hjullagrene er vedlikeholdsfrie.

11.3 Forbrenningsmotor

Vedlikeholdsintervall: Se bruksanvisningen for forbrenningsmotoren For å oppnå lang levetid er det spesielt viktig å passe på at oljenivået aldri er for lavt, at olje- og luftfilteret skiftes jevnlig og at de anbefalte oljeskiftintervallene overholdes. Du finner mer informasjon om motorolje og oljepåfyllingsmengde også i bruksanvisningen for forbrenningsmotoren. Kjøleribbene må rengjøres jevnlig for å sikre tilstrekkelig kjøling av forbrenningsmotoren.

Fare for personskader! Før du utfører vedlikeholds-- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet", (Ö 4.) og spesielt underkapitlet "Vedlikehold og reparasjoner". (Ö 4.7)Følg alle sikkerhetsanvisningene. Trekk alltid ut tennpluggstøpselet før vedlikeholds- og rengjøringsarbeid.

Unngå skader på maskinen! Vær ekstra nøye med å rengjøre huset, samtlige deksler, klippekniven og området rundt forbrenningsmotoren.195 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO

11.6 Kontrollere knivslitasjen

Vedlikeholdsintervall: Før hver bruk Kontroll ● Plasser maskinen i rengjøringsstilling. (Ö 11.1) ● Rengjør klippekniven (1), og undersøk den med tanke på hakk eller riper. ● Mål knivtykkelsen A på flere punkter med en skyvelære (2). ● Mål knivbredden på stedene B og C til venstre og høyre på kniven slik bildet viser. Slitegrenser: Knivtykkelsen A må være minst 2,5 mm overalt. Knivbredden må være minst 80 mm ved B og minst 55 mm ved C. Hvis klippekniven som fulgte med gressklipperen, byttes ut med en biokniv (ekstrautstyr), gjelder andre slitegrenser.

11.7 Demontere og montere

klippekniv Demontering ● Plasser maskinen i rengjøringsstilling. (Ö 11.1) ● Hold i klippekniven (1) mens du løsner knivskruen (2). ● Fjern knivskruen (2), låseskiven (3) og klippekniven (1). Montering ● Rengjør anleggsflaten og knivholderen. ● Smør Loctite 243 på knivskruen. ● Sett klippekniven (1) i knivholderen (4) slik bildet viser. ● Legg på låseskiven(3) som vist, og skru fast knivskruen (2) med 60 - 65 Nm.

11.8 Slipe klippekniven

Hvis klipperesultatet blir gradvis dårligere over tid, skyldes det sannsynligvis at klippekniven har blitt sløv. Pass på følgende ved ettersliping: ● Demonter klippekniven. (Ö 11.7) ● Avkjøl klippekniven under sliping, f.eks. med vann. Ikke la kniven bli blå, da dette reduserer holdbarheten. ● Slip kniven likt på begge sider for å unngå vibrasjoner grunnet ubalanse. ● Pass på at klippevinkelen er 30 °. ● Overhold slitegrensene under slipingen. ● Fjern eventuelt grader.

11.9 Vedlikeholde vaierne

Gassvaieren skal kun vedlikeholdes av fagpersonell. STIHL anbefaler STIHL forhandleren. Justere vaieren til knivclutchen Vedlikeholdsintervall: etter behov Vaieren må justeres: – Når klippekniven står stille etter innkobling. – Når innkoblingen kun fungerer med tidsforsinkelse. – Når turtallet til den innkoblede klippekniven reduseres under klipping. Justere vaieren: ● Løsne mutteren (1), og stram vaieren (2) sammen med mutteren (3). Stram deretter mutteren (1) igjen. Fare for personskade! Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt. En slitt kniv kan brekke og forårsake alvorlige personskader. Følg derfor alltid anvisningene for vedlikehold av kniven. Fare for personskade! Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.7)

Kontroll Mål fjærlengden for å kontrollere at innstillingen er riktig. ● 1 Mål lengden på den avspente fjæren (4) med en skyvelære. ● Koble inn klippekniven – ikke start forbrenningsmotoren. (Ö 10.2) ● 2 Mål lengden på den spente fjæren (4). Lengdeforskjell: minimum 3 mm ● Juster eventuelt vaieren på nytt. Justere fremdriftsvaieren (hydro) RM 756 YC, RM 756 YS Vedlikeholdsintervall: Før første gangs bruk eller etter behov Vaieren må justeres: – Før maskinen tas i bruk for første gang. – Hvis den maksimale kjørehastigheten ikke oppnås. – Hvis fremdriften er permanent aktivert. Det innebærer at gressklipperen beveger seg utilsiktet når du trekker i startsnoren, selv om fremdriftsbøylen ikke betjenes. Justere vaieren: ● Trekk hendelen for kjørehastighet (1) helt tilbake. ● Løsne mutterne (2, 3), slik at vaieren (4) avspennes. ● Start forbrenningsmotoren. (Ö 10.1) ● Trekk fremdriftsbøylen mot styret, og hold den der. (Ö 10.5) ● Stram vaieren (4) med mutteren (3) til fremdriften aktiveres. Slipp deretter fremdriftsbøylen, slå av forbrenningsmotoren og stram mutteren (2). ● Kontroll: Når fremdriftsbøylen ikke betjenes, er vaieren lett strammet og maskinen lar seg trekke bakover – hjulene blokkeres ikke. Justere vaieren for girskift RM 756 GC, RM 756 GS Vedlikeholdsintervall: Etter behov Vaieren må justeres: – Hvis det ikke er mulig å legge inn de enkelte girene. Justere vaieren: ● Bruk de to mutterne (2, 3) for å spenne vaieren (1) på undersiden av styret slik at alle tre girene kan legges inn riktig. Justere vaieren for fremdrift RM 756 GC, RM 756 GS Vedlikeholdsintervall: Etter behov Vaieren må justeres: – Hvis fremdriften ikke aktiveres når bøylen for fremdrift betjenes. – Hvis fremdriften er permanent aktivert. Det innebærer at gressklipperen beveger seg utilsiktet når du trekker i startsnoren, selv om fremdriftsbøylen ikke betjenes. Slik kontrollerer du spenningen til vaieren:

1. Legg inn 3. gir og trekk i startsnoren –

gressklipperen starter ikke.

2. Trekk fremdriftsbøylen mot styret og

hold, trekk i startsnoren – gressklipperen starter. Stille inn vaieren: ● Bruk de to mutterne (2, 3) for å spenne vaieren (1) på undersiden av styret slik at fremdriften aktiveres når fremdriftsbøylen trykkes inn ca. halvveis.

11.10 Oppbevaring og vinterlagring

Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn. Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid. Maskinen skal alltid være i driftssikker stand. Tøm drivstofftanken og forgasseren (f.eks. ved å kjøre den tom) ved lengre driftsopphold. Husk i tillegg følgende hvis maskinen skal settes bort i lengre tid (vinterlagring): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt inn med olje eller fett. Hvis innkoblingen av klippekniven ikke fungerer forskriftsmessig selv om vaieren er riktig innstilt, må du få knivclutchen kontrollert hos en forhandler. STIHL anbefaler STIHL forhandleren.

Fare for personskade! Vaieren for fremdriften må være forskriftsmessig innstilt ved arbeid med maskinen.197 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO ● Skru ut tennpluggen (se bruksanvisningen for forbrenningsmotorens), og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren). ● Skru inn igjen tennpluggen (se bruksanvisningen for forbrenningsmotoren). ● Skift olje (se bruksanvisningen for forbrenningsmotoren).

Vær alltid to om å løfte eller bære gressklipperen. Alle modeller: ● Hold i støtfangeren (1) og styret (2) når du løfter gressklipperen. RM 756 GC, RM 756 YC – ekstra bærevariant: ● Trekk bærehåndtaket (3) så langt som det går ut av styreunderdelen. ● Høyre: Hold i støtfangeren (1) og styret (2) når du løfter gressklipperen. Venstre: Hold i støtfangeren (1) og bærehåndtaket (3) når du løfter gressklipperen. ● Etter transporten skyver du bærehåndtaket (3) så langt inn som det går i styreunderdelen. Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (Ö 4.9) Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. Viktige henvisninger vedrørende vedlikehold for produktgruppen Bensindreven gressklipper (STIHL RM) STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:

Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes. Det innbefatter blant annet: – Klippekniv – Oppsamler (tekstil) –Kilerem –Skrapelister –Dekk – Klippekanalplugg Brannfare! På grunn av brannfaren er det viktig at du holder tennpluggstøpslet unna hullet for tennpluggen.

Fare for personskader! Før transport er det viktig at du leser og følger anvisningene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (Ö 4.4)

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Dette gjelder spesielt for: – Endringer på produktet som ikke er godkjent av STIHL. – Bruk av drivstoff som STIHL ikke har godkjent (smøremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren). – Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet. – Ikke forskriftsmessig bruk av produktet. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under “Vedlikehold“, må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet: – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet. – Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere. Klippekniv

16.1 Produsentens EU-

REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier. Informasjon om innfrielse av REACH- bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach. Feil/problem: Forbrenningsmotoren starter ikke Mulig årsak: – Gasshendelen står i stopp-posisjon – Choken er ikke aktivert –Tomt for drivstoff – Dårlig, forurenset eller gammelt drivstoff i tanken – Manglende drivstofftilførsel – Rust eller skade på tennpluggen – Feil elektrodeavstand – Tennpluggstøpselet er fjernet fra tennpluggen – Forbrenningsmotoren har fått for mye drivstoff på grunn av gjentatte startforsøk – Luftfilteret er skittent

OHV Slagvolum 179 ccm Husmateriale Trykkstøpt magnesium Nominell effekt ved nominelt turtall 2,9 - 2800 kW - o/min Drivstofftank 3 l Start Snorstart Klippeenhet Knivbjelke Klippebredde 54 cm Turtall, knivbjelke 2800 o/min Drift av knivbjelke BBC Tiltrekkingsmoment knivskrue 60 - 65 Nm Hjul-Ø foran 207 mm Hjul-Ø bak 232 mm Fyllmengde i oppsamler 80 l Klippehøyde 25 - 90 mm Angitt vibrasjonskarakteristikk iht. EN 12096: Målt verdi a

1dB(A) I henhold til EN ISO 5395-2: Lydtrykknivå på arbeidsplassen L

– Vaieren for gassregulering har hoppet ut av festet eller er defekt (f.eks. bøyd) Tiltak: – Sett gasshendelen i choke- eller start- posisjon (Ö 10.1) – Sett gasshendelen i choke-posisjon (Ö 10.1) – Etterfyll drivstoff (Ö 7.5) – Rengjør drivstoffsystemet og forgasseren; bruk alltid drivstoff av god kvalitet @, #, (Ö 7.5) – Kontroller drivstoffrøret @, # – Rengjør eller skift tennpluggen @ – Juster elektrodeavstanden # – Koble til tennpluggstøpselet og kontroller forbindelsen mellom pluggledningen og støpselet # – Skru ut tennpluggen og tørk den. Sett gasshendelen i STOP-posisjon, og dra flere ganger i startsnoren når tennpluggen er skrudd ut. Skru inn tennpluggen og sett på tennpluggstøpselet @ – Rengjør eller skift ut luftfilteret @ – Reparer vaieren for gassregulering # Feil/problem: Vanskelig å starte, eller effekten til forbrenningsmotoren avtar Mulig årsak: – Klipping med for lavt klippetrinn eller med for stor hastighet. – Vann i drivstofftanken og forgasseren, forgasseren er tilstoppet – Drivstofftanken er skitten – Luftfilteret er skittent – Tennpluggen er rustet Tiltak: – Tilpass klippehøyden eller reduser hastigheten – Tøm drivstofftanken og rengjør drivstoffrøret og forgasseren # – Rengjør drivstofftanken # – Rengjør eller skift ut luftfilteret @, # – Rengjør tennpluggen # Feil/problem: Forbrenningsmotoren stopper under drift. Mulig årsak: – Drivstoffventilen er stengt – Tankventilasjonsskruen er lukket – Knivclutchen er overbelastet Tiltak: – Åpne drivstoffventilen (Ö 10.1) – Åpne tankventilasjonsskruen (Ö 10.1) – Rengjør utkastkanalen og tøm oppsamleren (Ö 9.) Feil/problem: Ingen fremdrift når fremdriftsbøylen betjenes Mulig årsak: – Vaieren for fremdrift er feiljustert – Vaieren for fremdriften er defekt (f.eks. brukket) – Kileremmen er slitt Tiltak: – Kontroller innstillingen (Ö 11.9) – Skift ut vaieren # – Skift ut kileremmen # Feil/problem: Forbrenningsmotoren blir svært varm Mulig årsak: – For lavt oljenivå i forbrenningsmotoren – Skitne kjøleribber Tiltak: – Etterfyll og ev. skift motorolje @ – Rengjør kjøleribbene (Ö 11.3) Feil/problem: Ujevn klipping, gressplenen blir gul Mulig årsak: – Klippekniven er sløv eller slitt – Hastigheten fremover er for stor i forhold til klippehøyden – Forbrenningsmotoren har for lavt turtall Tiltak: – Slip eller skift ut klippekniven (Ö 11.6) – Reduser hastigheten og/eller still inn riktig klippehøyde (Ö 9.), (Ö 7.3) – Skyv hendelen for gassregulering i start-posisjon (Ö 10.1) Feil/problem: Utkastkanalen er tilstoppet Mulig årsak: – Klippekniven er slitt – Gresset som klippes, er for høyt eller for fuktig – Forbrenningsmotoren har for lavt turtall Tiltak: – Skift ut klippekniven (Ö 11.6) – Tilpass klippehøyden og -hastigheten etter klippeforholdene (Ö 9.), (Ö 7.3) – Skyv hendelen for gassregulering i start-posisjon (Ö 10.1) Feil/problem: Sterke vibrasjoner under drift Mulig årsak: – Klippeenheten defekt – Ubalanse i klippekniv – Forbrenningsmotoren sitter løst Tiltak: – Kontroller og eventuelt reparer knivskiven, knivakselen og knivskruene, og stram knivskruene (Ö 11.7) – Slip / skift ut klippekniven (Ö 11.8)201 DEENFRNLITESPTSVFIDAPLSKHUSR NO 0478 111 9937 D - NO – Stram festeskruene på forbrenningsmotoren # Feil/problem: Det renner ut bensin fra tanklokket når maskinen settes i rengjøringsstilling. Mulig årsak: – Tankventilasjonsskruen er strammet for hardt Tiltak: – Skift ut tanklokket #

Gi denne bruksanvisningen til STIHL fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført Dato for neste service 310478 111 9937 D - NO
