Produkttype	Rengjøringsmaskin for harde gulv
Merke	Kärcher
Modell	B 95 RS Bp
Bruk	Profesjonell (innendørs)
Nominell spenning	24 V
Batterikapasitet	170 til 198 Ah (5h)
Gjennomsnittlig effektforbruk	1950 W
Trekkraftmotoreffekt	600 W
Sugemotoreffekt	750 W (650 mm) / 550 W (750 mm) / 750 W (750 mm R)
Børstemotoreffekt	2 × 600 W
Arbeidsbredde	650 mm eller 750 mm avhengig av hode
Børstediameter	105 mm (sylindriske børster) / 365 mm (skiver)
Børstehastighet	1200 o/min (sylindriske) / 140 o/min (skiver)
Kjørehastighet	6 km/h
Maks stigning	10 %
Teoretisk rengjøringskapasitet	3900 til 4500 m²/t avhengig av hode
Rentvannstankvolum	95 L
Skittvannstankvolum	95 L
Avfallsbeholdervolum (hode R)	6 L (650 mm) / 7 L (750 mm)
Mål (L × B × H)	1525 × 760-810 × 1470 mm
Maks totalvekt	500 kg
Transportvekt	325 til 330 kg
Lydtrykknivå LpA	68 dB(A) (avhengig av hode)
Lydeffektnivå LWA + KWA	85 dB(A)
Innebygd lader (alternativ)	230 V, 50-60 Hz, 4,2 A

Ofte stilte spørsmål - B 95 RS Bp Kärcher

Hvordan starter jeg maskinen?

Sett inn Intelligent Key, drei nødstoppknappen for å låse den opp, og still deretter programvelgeren på ønsket funksjon. Stå på det flate underlaget for å aktivere sikkerhetsbryteren.

Hva gjør jeg hvis skjermen viser 'Lavt batteri'?

Maskinen har fullstendig utladingsbeskyttelse. Ta maskinen umiddelbart til ladestasjonen på et flatt underlag. Koble til laderen og lad batteriet helt opp (ca. 10-12 timer).

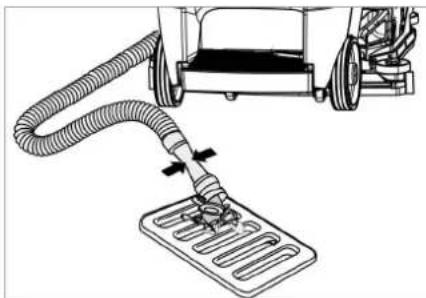

Hvordan tømmer jeg skittvannstanken?

Ta ut tømmeslangen fra holderen og senk den over en oppsamler. Åpne doseringsenheten på slangen for å tømme. Skyll deretter tanken med rent vann.

Når skal jeg bruke Eco-programmet?

Eco-programmet er egnet for våtrengjøring med redusert børstehastighet og sugekraft, noe som sparer energi og reduserer støy.

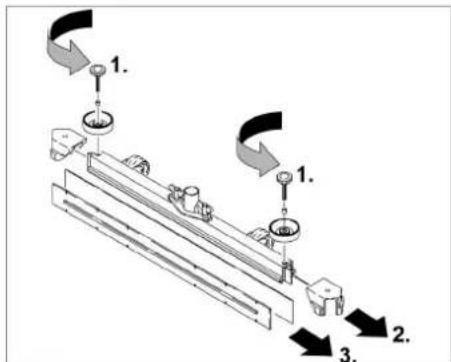

Hvordan bytter jeg sugerleppene?

Fjern sugerbjelken, skru av riflede knapper, ta av plastdelene og de utslitte leppene. Sett på nye lepper, monter delene igjen og stram knappene.

Hva betyr feilmeldingen 'Defekte bremser'?

Denne meldingen indikerer en feil på bremsene. Ikke flytt maskinen og kontakt Kärchers kundeservice.

Hvordan velger jeg riktig rengjøringsmiddel?

Bruk kun rengjøringsmidler anbefalt av Kärcher (f.eks. RM 746, RM 780). Følg sikkerhetsinstruksjonene og bruk aldri løsemidler, syrer eller ekstremt skummende produkter.

Hva er fremgangsmåten for første lading?

Etter første montering av batteriene, lad dem helt opp. Bruk maskinen til den stopper på grunn av utladingsbeskyttelse, og lad den deretter fullt. En 'V' ved siden av displayet vil forsvinne, noe som indikerer at kalibreringen er fullført.

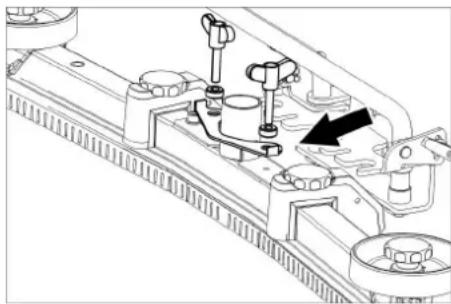

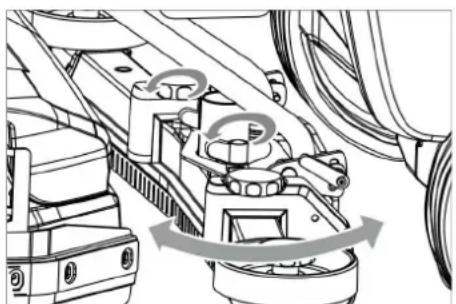

Hvordan justerer jeg høyden på sugerbjelken?

Løsne de to låsespakene, juster bjelkens helning, og stram deretter spakene. For å forbedre suget på fliser kan du også vri bjelken til en skråstilt posisjon (opptil 5°).

Hva gjør jeg hvis sugekraften reduseres?

Sjekk at turbinbeskyttelsesfilteret og sugerleppene er rene. Rens eller bytt om nødvendig. Kontroller at slangene ikke er tette og at tømmeslangens deksel er ordentlig lukket.

BRUKSANVISNING B 95 RS Bp Kärcher

Miljøbeskyttelse DA .. 1

Betjeningselementer..... DA .. 2

Inden idrifttagning ..... DA .. 4

Drift DA .. 5

Grå Intelligent Key ..... DA .. 7

Transport. DA .. 8

Opbevaring ..... DA .. 8

Pleje og vedligeholdelse.... DA .. 8

Tilbehør og reservedele ..... DA . 13

Garanti DA . 13

EU-overensstemmelse-serklæring ..... DA . 13

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

⚠FORSIGTIG

→ Fjern fikseringen på hjulene.

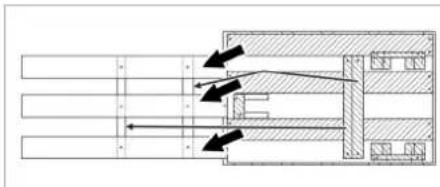

→ Lav en rampe ved at ombygge pallen som vist foroven, og skru den fast.

→ Åbn batteriafdækningens låsemekanisme.

Maksimale batterimål

Batterirummets størrelse: 546 mm x 391 mm

→ Kørepedal trykkes let.

→ Desuden skal vedligeholdelsesanvisningerne for bremserne følges.

⚠️FARE

→ Kør langsomt i sving.

→ Fjern skivebørsterne fra børstehovedet.

Opbevaring

⚠️FORSIGTIG

Pleje og vedligeholdelse

FARE

Fysisk Risiko!

→ Aftøm og bortskaf snavsevand og resterende friskvand.

⚠FORSIGTIG

→ Aftøm og bortskaf snavsevand og resterende friskvand.

△FORSIGTIG

og nødstop-knappen skal være trykket ind.

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes www.kaercher.com

Garanti

EU-overensstemmelse-serklæring

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger.	NO	1
Funksjon	NO	1
Forskriftsmessig bruk	NO	1
Miljøvern	NO	1
Betjeningselementer.	NO	2
Før igangsetting	NO	4
Drift	NO	5
Grå Intelligent Key	NO	7
Transport.	NO	8
Lagring	NO	8
Pleie og vedlikehold	NO	8
Feilretting	NO	9
Tekniske data	NO	12
Tilbehør og reservedeler.	NO	13
Garanti	NO	13
EU-samsvarserklæring	NO	13

Før maskinen tas i bruk for første gang må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner 5.956-251.0.

Apparatet er ment for bruk på flater med maksimal stigning som angitt under avsnittet "Tekniske data".

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Nødstoppknapp

For umiddelbar utkobling av alle maskinens funksjoner: Trykk på nødstoppknappen.

Sikkerhetsbryter

Apparatet kjører bare när brukeren står på sikkerhetsbryteren på bakre område av ståplassen

Symboler på maskinen

	⚠FORSIKTIGFare for skade ved klemming.Hold hendene unna dette området når spillvannstanken vip-pes ned.
	⚠FARE∅kt fare for ulykke grunnet høy hastighet. Kjør langsomt i skråninger.

⚠️FORSIKTIG

FARE

Risikotrinn

⚠️FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Funksjon

Slipesugemaskinen er beregnet for vatrengjøring av jevne gulv.

Den kan ved innstilling av vannmengde og vannoppsuging enkelt tilpasses en hver rengjøringsoppgave.

- Ved valg av egnet rengjøringsprogram med programvalgbryteren er det mulig med enkel tilpasning til alle rengjørings- oppgaver.

– En arbeidsbredde på 650 mm, henholdsvis 750 mm, (avhengig av valgt rengjøringshode) og et rominnhold på ferskvannstanken på 95 l, muliggjør en effektiv rengjøring med lange arbeidsøkter.

– Batteriene kan lades ved hjelp av den innebygde bateriladeren.

Merknad:

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave.

Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen ma utelukkende være iht. det som er angitt i denne bruksanvisning.

- Denne maskinen egner seg til industrielt bruk, f.eks. innen håndtverk, hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleiefirmaer.

– Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.

– Dette apparatet er ment for bruk innendørs.

- Brukstemperaturområdet ligger mellom +5°C og +40°C.

- Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom).

- Maskinen er egnet for maksimal vanndybde på 1 cm. Ikke kjør inn i et område der det er fare for at den maksimale vanndybden overskrides.

– Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.

- Ved bruk av ladere eller batterier skal det kun brukes de komponentene som er godkjent i bruksanvisningen. Kombinasjoner som avviker fra dette, må godkjennes av leverandøren av laderen og/eller batteriene.

• Maskinen er ikke beregnet for bruk på offentlig vei.
• Maskinen må ikke brukes på trykkømfintlige gulv. Ta hensyn til gulvets tillatte flatebelastning. Flatebelastningen fra maskinen er angitt i Tekniske data.
• Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.
• Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede syrer eller løsemidler.
  Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

Miljøvern

	Materialet i emballasjen kan re-sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruks-stasjon.
	Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

21 Ståflate for bruker
22 Kald-apparatstøpsel for ladekabel
23 Grovsmussbeholder (kun ved R-rengjøringshode) *
24 Nivåanvisning rentvann
25 Batterideksel
26 Lukke batteribeskyttelse
27 Betjeningspanel

• Betjeningselementer for rengjøringsprosessen er gule.
• Betjeningselementer for vedlikehold og service er lysegråe.

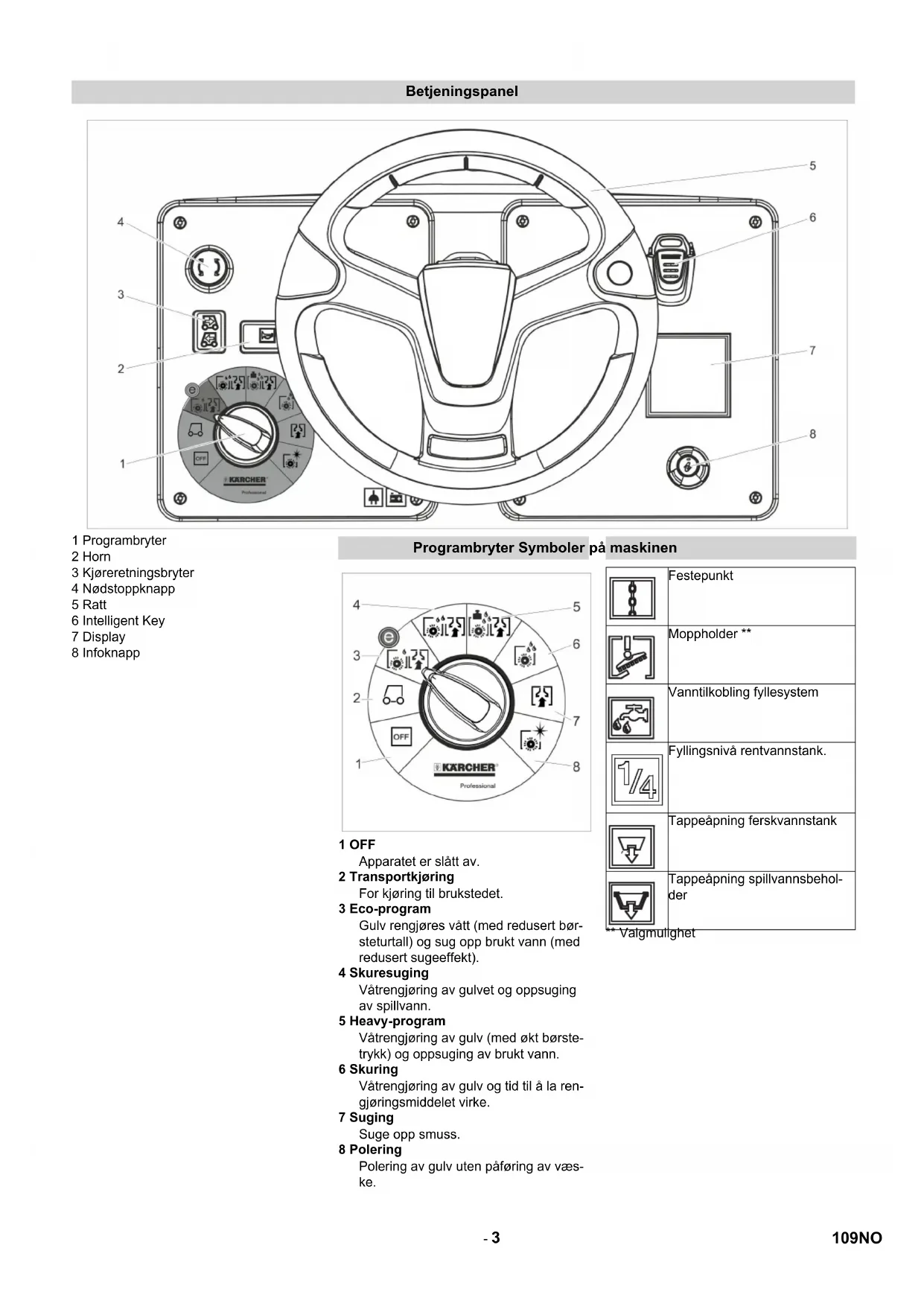

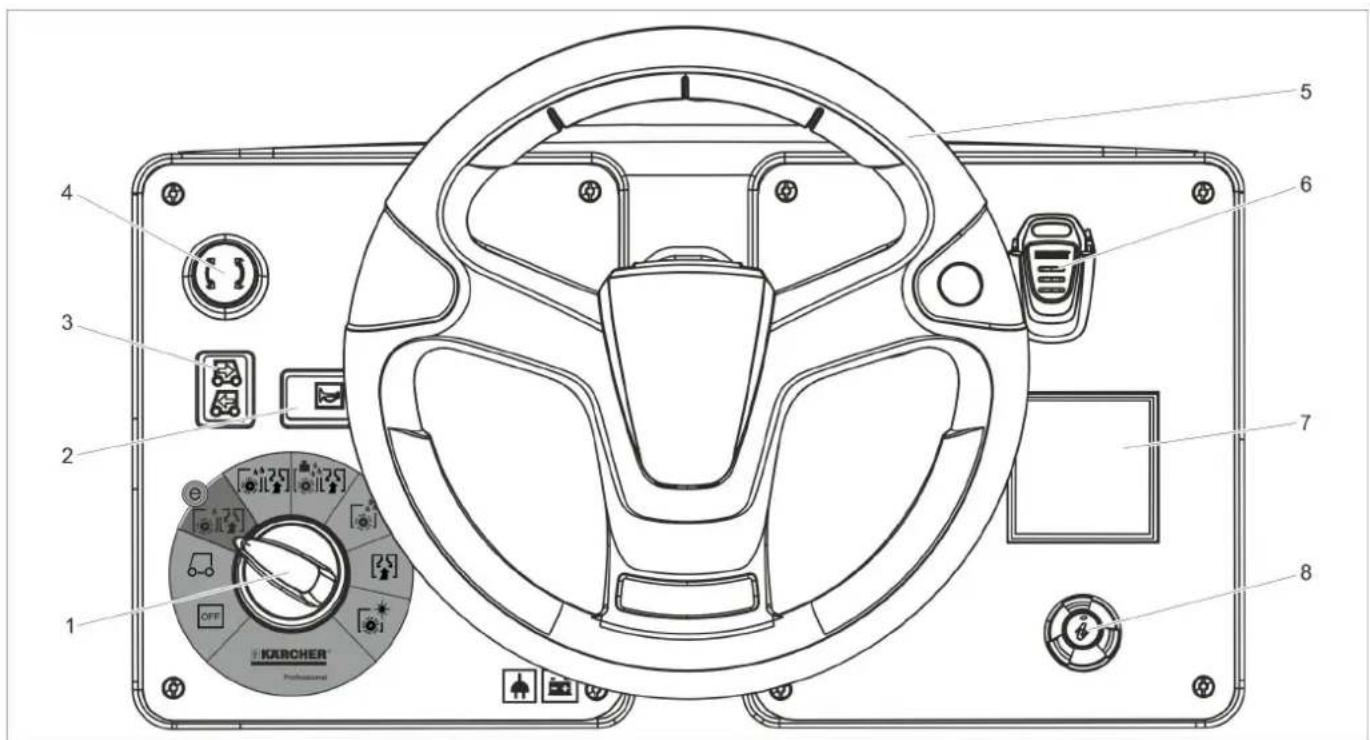

Betjeningspanel

1 2 3 4 5 6 7 8 KARCHER Professional

1 Programbryter
2 Horn
3 Kjøreretningsbryter
4 Nødstoppknapp
5 Ratt
6 Intelligent Key
7 Display
8 Infoknapp

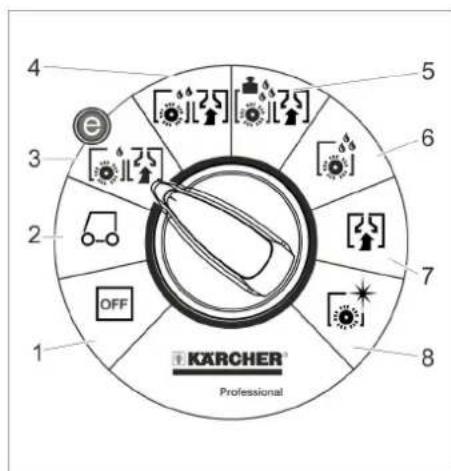

Programbryter Symboler på maskinen

4 5 6 7 8 1 2 OFF 3 4 KARCHER Professional

1 OFF

Apparatet er slått av.

2 Transportkjøring

For kjøring til brukstedet.

3 Eco-program

Gulv rengjøres vått (med redusert børsteturtall) og sug opp brukt vann (med redusert sugeeffekt).

4 Skuresuging

Våtrengjøring av gulvet og oppsuging av spillvann.

5 Heavy-program

Våtrengjøring av gulv (med økt børstetrykk) og oppsuging av brukt vann.

6 Skuring

Våtrengjøring av gulv og tid til å la ren-gjøringsmiddelet virke.

7 Suging

Suge opp smuss.

8 Polering

Polering av gulv uten påføring av væske.

	Festepunkt
	Moppholder **
	Vanntilkobling fyllesystem
	Fyllingsnivå rentvannstank.
	Tappeåpning ferskvannstank
	Tappeåpning spillvannsbeholder

Valgmulighet

Før igangsetting

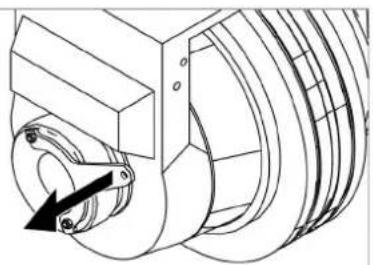

Skyve maskinen

Når maskinen står stille hindres den fra å rulle ved en elektrisk parkeringsbrems. For å skyve maskinen må parkeringesbremsen låses opp.

→ For å låse opp parkeringsbremsen må opplåsingshendelen trykkes ned.

OBS

Fare for skade. Apparatet skal ikke skyves raskere enn 7 km/t.

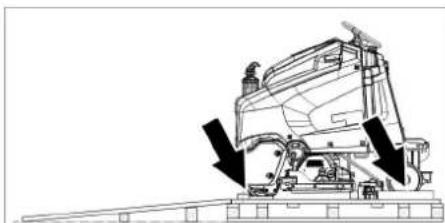

Lossing

Merknad:

Fjern foten fra kjørepedalen, trykk på nødstoppknappen for umiddelbar utkobling av alle funksjonene.

→ Ta av kartongen.

→ Fjern låsingen fra hjulene.

→ Lag og skru fast rampen som vist ovenfor, ved ombygging av pallen.

→ Sett inn Intelligent Key.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett programbryter til transportkjøring.
→ Stå på gulvflaten og trykk på sikkerhetspedalen.
→ Sett kjøreretningsbryteren på "forover".
→ Bruk gasspedalen.
→ Kjøre ned maskinen fra pallen.

Børstene må monteres før igangsetting (se "Vedlikeholdsarbeid").

Batterier

	Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen.
	Bruk vernebriller
	Hold barn unna syre og batterier
	Eksplosjonsfare
	Åpen ild, gnister, åpent lys og røy-king er forbudt.
	Fare for personskader
	Førstehjelp
	Varselmerket
	Avfallshåndtering
	Batterier må ikke kastes i hus-holdsningsavfallet.

⚠️FARE

Eksplosjonsfare! legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon. Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

Anbefalte batterier

	Bestillingsnr.	Volumer [m3]*	Luftstrøm [m3/h]**
170 Ah - vedlike-holdsfri	4.035-164.0	3,3 1,32
180 Ah - vedlike-holdsfri	4.035-097.0	3,8 1,52
180 Ah - vedlike-holdslav	4.035-165.0	14,85 5,94
195 Ah - lite ved-likeholdskreven-de	4.035-166.0	22,28 8,94
* Minstevolum for batteriladerom** Minste luftstrøm mellom batteriladerom og omgivelsene

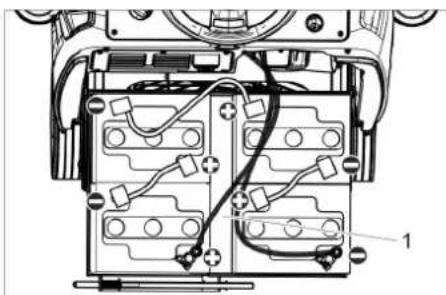

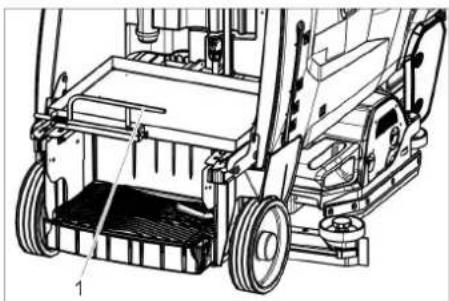

Innsetting og tilkobling av batterier

På "Pack" versjonen er batteriene allerede montert

→ Trykk på nødstoppknappen.
→ Trekk ut Intelligent Key.
→ Åpne lås på batteridekselet.
→ Sving batteridekselet bakover.

→ Skyv låsingen for batteriinnskyving til venstre og sving den ned.
→ Trekk batteriinnskyvingen bakover.

Fare for skade. Pass på riktig polaritet!

→ Polene kobles til de vedlagte forbindelseskabler.
→ Fest tilkoblingskabelen på batteripolene som ennå er fri (+) og (−).
→ Skyv batteriinnskyvingen forover.
→ Sett låsen på batteriinskyvingen i lås.
→ Stille inn batteritype se kapittel "Grå Intelligent Key".

OBS

Fare for skade ved dyp utladning. Lad opp batteriene før maskinen tas i bruk.

Lading av batterier

Merk:

Maskinen har en utladingsbeskyttelse, dvs. at hvis minimumsgrensen for kapasitet nås, er kun kjørefunksjon tilgjengelig. På displayet vises meldingen "Batteri svakt - rengjøring ikke mulig" og "Batteri tomt - vennligst lad opp".

→ Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring.

Merk:

Ved bruk av andre batterier (f. eks. fra andre produsenter) må utladingsbeskyttelsen for det enkelte batteri innstilles av en servicemontør fra Kärcher.

FARE

Fare for skade fra elektrisk støt. Pass på strømnettet og sikringene. Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon!

Merk:

Ladetiden er gjennomsnittlig ca. 10-12 timer.

Laderen avslutter ladeprosessen automatisk.

⚠️FARE

Eksplosjonsfare. Rommet der apparatet for lading av batteriet er plassert, må ha ventilasjon med minimum volum og minimum luftskifte avhengig av batteritypen (se "Anbefalte batterier").

Eksplosjonsfare. Lading av våtbatterier må kun foretas med åpent batterideksel.

→ Åpne lås på batteridekselet.
→ Sving batteridekselet bakover.
→ Koble strømkabel med kald-apparat-støpsel til maskinen.
→ Koble strømkabelen til strømnettet. I displayet vises et batterisymbol og ladetilstanden av batteriene. Displaybelysningen slukker.

→ Ikket lukk batteridekselet under lading! Merk:

Ved lading blokkeres alle rengjørings- og kjørefunksjoner.

När batteriet er helt oppladet viser displayet meldingen "Lading ferdig".

→ Etter ladingen, trekk støpselet ut av stikkontakten og ta kabelen av maskinen.

Vedlikeholdslette batterier (syrefylte batterier)

→ Etterfyll destillert vann en time før ladeprosessen avsluttes, pass på at syrenivået er riktig. Batteriene er merket for dette. Når ladingen er ferdig, skal alle cellene lage gassbobler.

⚠️FARE

Fare for skade!

Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over.

Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær.

Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.

OBS

Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene.

Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), hvis ikke bortfaller garantien.

Maksimale mål for batteri

Lengde 390 mm
Bredde 540 mm
Høyde 375 mm

Batteristørrelse: 546 mm x 391 mm]

Merknader for første gangs lading

Merknad:

En "V" til høyre ved siden av søylen til batteriindikatoren indikerer, at den første la- dingen ikke er blitt utført.

→ Lad opp batteriene inntil displayet viser at maksimal lading er nådd.
→ Etter første gangs ladning av batteriene, skal apparatet brukes frem til dyputladningsbeskyttelsen slår av børstemotoren og turbinen.
→ Deretter lades batteriene feilfritt og fullstendig.

Etter første lading blir "V" til høyre for batteriindikatoren borte.

Nå jobber batteriindikatoren nøyaktig.

Merknad:

Dersom man i batterimenyen velger en batteritype, må prosessen som er beskrevet over, gjennomføres på nytt. Dette er også tilfelle när den allerede valgte batteritypen blir valgt på nytt.

Batteriindikator

Ladestatus for batteriene vil vises i display-et på betjeningspanelet.

– Lengden på stolpen viser batterienes ladestatus.

– Hvis det er igjen 30 minutter eller mindre, vises resterende driftstid i minutter.

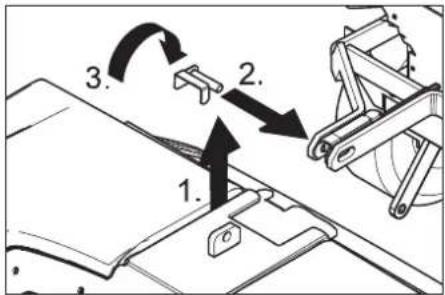

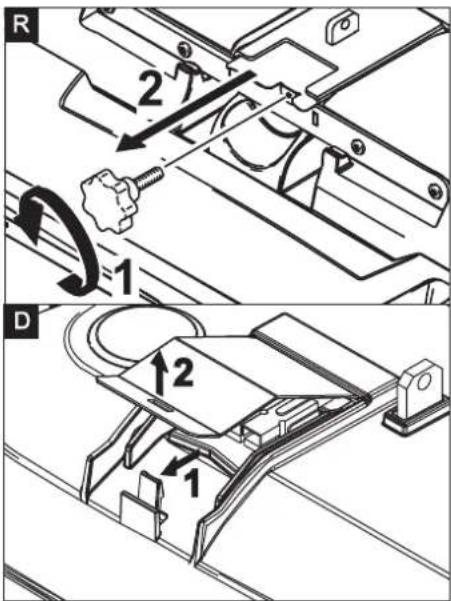

Montere rengjøringshode

Montering av rengjøringshode er beskrevet i kapitlet "Vedlikeholdsarbeider".

Merk:

Ved noen modeller er rengjøringshodet allerede montert.

Montering av børste

Montering av børster er beskrevet i kapitlet "Vedlikeholdsarbeider".

Montering av sugebom

Fjern foten fra kjørepedalen, trykk på nødstoppknappen for umiddelbar utkobling av alle funksjonene.

Slå apparatet på

→ Sett inn Intelligent Key.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Still programbryteren på ønsket funksjon.
→ Vent til apparatet er driftsklart.
→ Stå på gulvflaten og trykk på sikkerhetspedalen.
→ Når den aktuelle medlingen vises på displayet, utfør det angitte vedlikeholdet.

Display Aktivitet

Vedlikehold Sugebom	Rengjør sugebommen.
Vedlikehold Rentv. Filter	Rengjør friskvannsfilter.
Vedlikehold Sugelippe	Kontroller sugelepper for slitasje og innstilling.
Vedlikehold Turbinsil	Rengjør turbinbeskyttelsessilen.
Vedlikehold Børstehode	Kontroller børster for slitasje og rengjør.

→ Trykk på infoknappen.
→ Tilbakestille teller for det aktuelle vedlikeholdet (se "Pleie og vedlikehold/ Tilbakestille teller").

Merknad:

Dersom telleren ikke tilbakestilles, vil vedlikeholdsmeldingen vises på nytt hver gang apparatet slås på.

Kontroller parkeringsbremsen

FARE

Ulykkesrisiko. Parkeringsbremsen funksjon må kontrolleres på flatt underlag før hver bruk.

→ Slå apparatet på.
→ Sett kjøreretningsbryteren på "forover".
→ Sett programbryter til transportkjøring.
→ Stå på gulvflaten og trykk på sikkerhetspedalen.

→ Trykk kjørepedalen lett inn.

→ Bremsen må løsnes hørbart. Maskinen må begynne å rulle lett på flat bakke. Hvis pedalen slippes løs, settes bremsen hørbart på. Hvis det som er beskrevet ovenfor ikke skjer, må maskinen settes ut av drift og kundeservice tilkalles.

Kjøring

FARE

Ulykkesrisiko. Gjør som følger hvis maskinens bremser ikke lenger fungerer:

Hvis maskinen ikke stanser på en rampe med en helling på 2% når kjørepedalen slippes, må man av sikkerhetsgrunner bare trykke hvis man på forhånd har kontrollert at parkeringsbremsen mekaniske funksjon er i orden i forbindelse med oppstart.
→ Sett maskinen ut av drift när stillstand er nädd (på flatt underlag), og ta kontakt med kundeservice!
→ I tillegg skal vedlikeholdsinstruksjonene for bremser overholdes.

⚠️FARE

Veltefare ved for sterke stigninger.

→ Det må bare kjøres i stigninger på inntil 10% i kjøreretningen.
Stigninger og skråninger må kun kjøres på i langsgående retning, ikke snu.

Veltefare ved hurtig kjøring i svinger. Slingrefare ved väte gulv.

→ Kjøre langsomt i svinger.

Veltefare ved ustabilt underlag.

→ Maskinen må kun kjøres på faste underlag.

Veltefare ved for sterk sidehelling.

Kjøring

→ Sett inn Intelligent Key.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett programbryter til transportkjøring.
→ Stå på gulvflaten og trykk på sikkerhetspedalen.

→ Bestem kjøreretningen med kjøreretningsbryteren på betjeningspanelet.

→ Kjørehastigheten bestemmes ved betjening av kjørepedalen.

→ Stanse maskinen: Slipp kjørepedalen.

Merk:

Kjøreretningen kan også endres i fart. Slik kan en ved å kjøre flere ganger frem- og til-bake også polere veldig stumpe steder.

Overbelastning

Ved overbelastning kobles kjøremotoren etter en viss tid ut. Det vises en feilmelding i displayet. Ved overoppheting i elektronikkstyringen kobles den aktuelle komponenten ut.

→ La maskinen kjøles ned i minst 15 minutter.
→ Programbryter settes til "OFF", vent litt og still til ønsket program.

Påfylling av driftsmidler

Rengjøringsmiddel

OBS

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. For andre regngjøringsmidler tar brukeren den økte risikoen for driftssikkerhet, fare for ulykke og redusert levetid på maskinen. Bruk kun rengjøringsmidler som er frie for løsemidler, saltsyre og flusssyre.

Følg sikkerhetsanvisninger på rengjøringsmiddelet.

Merk:

Det må ikke brukes sterkt skummende rengjøringsmidler.

Anvendelse Rengjø-	ringsmiddel
Vedlieholdsrengjøring av alle gulv som tåler vann	RM 746RM 780
Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt)	RM 755 es
Vedlikeholdsrengjøring og grunnrengjøring av industri-gulv	RM 69 ASF
Vedlikeholdsrengjøring og grunnrengjøring av kera-mikkfliser	RM 753
Vedlikeholdsrengjøring av fliser i baderom o.l.	RM 751
Rengjøring og desinfisering av baderom o.l.	RM 732
Stripping av alle alkaliehol-dige underlag (f.eks. PVC)	RM 752
Stripping av linoleumsgulv RM 754

Friskvann

→ Koble vannslange til tilkoblingsstssen på fyllingssystemet.
→ Äpne vanninntaket (maximum 60 °C) Når maksimal fyllingsnivå er nädd, stopper den innebygde flottørventilen vanntilløpet.
→ Steng vanntilførselen.
→ Ta av vannslangen.
→ Fyll på rengjøringsmiddel.

Merk:

Dersom det først helles rengjøringsmiddel og deretter vann i rengjøringsmiddeltanken, kan dette føre til sterk skumdannelse.

Friskvannet tilsettes rengjøringsmiddel på veien til rengjøringshodet ved hjelp av en doseringsinnretning.

→ Sett flasken med rengjøringsmiddel i apparatet.
→ Skru av dekselet på flasken.
→ Sett sugeslangen fra doseringsinnretningen i flasken.

Merk:

Det kan maksimalt doseres 3% rengjøringsmiddel med doseringsinnretningen.

Ved høyere dosering må rengjøringsmiddelet tilsettes i ferskvannstanken.

OBS

Tilstoppingsfare fra inntørket rengjøringsmiddel ved tilsetting av rengjøringsmiddel i rentvannstanken ved Dose-varianter.

Gjennomstrømningsmåler i doseringsinnretningen kan klebes fast pga. inntørket rengjøringsmiddel og hindre funksjon av doseringsinnretningen. Rentvannstanken og apparatet skal siden skylles med rent vann. For spyling, sett programvalgbryteren til rengjøringsprogram med vannpåføring. Sett vannmengde til høyeste verdi, sett dosering av rengjøringsmiddel til 0%

Merk:

På displayet til maskinen er det en nivåindikator for ferskvann. Når friskvanntanken er tom stanser tilsettingen av rengjøringsmiddel. Rengjøringshodet fortsetter å arbeide uten at det tilføres væske.

Stille inn parameter

Med gul Intelligent Key

I maskinen er det forinnstilt parametere for de ulike rengjøringsprogrammene.

Alt etter autorisering av den gule Intelligent Key kan enkelte parametere endres.

Endring av parameterne fungere kun frem til det velges et annet rengjøringsprogram ved hjelp av programvalgbryteren.

Dersom parametere skal endres permanent, må det brukes en grå Intelligent Key. Innstillingen er beskrevet i avsnitt "Grå Intelligent Key".

Merk:

Nesten alle displaytekster for parameter-innstillingene er selvforklarende. Eneste unntak er parameter FACT:

– Fine Clean: Lavt børsteturtall for fjerning av gråslør på fint steintøy.

- Whisper Clean: Middels børsteturtall for vedlikeholdsrengjøring med redusert støynivå.

– Power Clean: Høyt børsteturtall for polering, krystallisering og feiing.

→ Drei programvalgbryteren til ønsket rengjøringsprogram.

→ Still inn ønsket verdi ved å vri på infoknappen.

→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.

Innstilling av sugebom

Skråstilling

For å forbedre oppsugingsresultatet på fli-ser, kan sugebommen settes i en skråstil-ling på inntil 5°.

Tømming av spillvannsbeholderen

Merk:

Overløp spillvannstank. Når spillvannstan- ken er full, kobles sugeturbinen ut, og dis- playet viser "Spillvannstank full".

ADVARSEL

Ta hensyn til de lokale utslippsforskrifter.

→ Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk.

Merk:

Ved å trykke sammen doseringsinnretningen kan avløpsstrømmen kontrolleres.

→ Tapp ut vannet ved å åpne doseringsinnretningen på tappeslangen.
→ Til slutt skylles bruktvannstanken med rent vann.

Tømming av ferskvannstanken

Tømme grovsmussbeholder (kun ved R-rengjøringshode) \*

→ Kontroller grovsmussbeholder. Grovsmussbeholderen tas ut og tømmes ved behov eller ved avsluttet arbeide.

Stans av driften

→ Trekk ut Intelligent Key.
→ Sikre maskinen med klosser mot rulling.
→ Eventuelt lad batteriet.

Grå Intelligent Key

→ Sett inn Intelligent Key.
→ Velg ønsket funksjone ved å dreie infoknappen.

De enkelte funksjonene er beskrevet i det følgende.

Transportkjøring

→ Drei programbryteren til "Transportkjøring".
→ Trykk på infoknappen. I menyen Transportkjøring kan følgende innstillinger foretas:

Nøkkeladministrasjon

I dette menypunktet godkjennes rettigheter for gule Intelligent Keys og språket for displaymeldingene.

→ Infoknappen dreies til "Nøkkelmeny" vises i displayet.
→ Trykk på infoknappen.
→ Trekk ut grå Intelligent Key og sett inn gul Intelligent Key som skal programmeres.
→ Menypunkt som skal endres velges ved å dreie infoknappen.

→ Trykk på infoknappen.

→ Innstilling av menypunktet velges ved å dreie infoknappen.

→ Bekreft innstillinger ved å trykke på menypunktet.

→ Neste menypunkt som skal endres velges ved å dreie infoknappen.

For å lagre tilgangsretter, hent meny "Lagre?" ved å dreie på infoknappen, og trykk så på infoknappen.

→ "Fortsette nøkkelmeny": Yes: Programmere en til Intelligent Key. Nr.: Forlat nøkkelmenyen.

→ Trykk på infoknappen.

Velge børsteform

Denne funksjonen er nødvendig ved skifte av rengjøringshode.

→ Trykk på infoknappen.

→ Løftedrift til skifte av rengjøringshodet ved å vri på infoknappen bevegelse: up: Løfte down: Senke OFF: Stoppe

→ Forlate meny: Velg "OFF" ved å vri på infoknappen og trykk på infoknappen. Når du forlater menyen utfører styringen en omstart.

Etterløpstid

→ Infoknappen dreies til "Etterløpstid" vises i displayet.
→ Trykk på infoknappen.
→ Infoknappen dreies til den ønskede børsteformen vises.
→ Trykk på infoknappen.
→ Drei infoknappen til ønsket etterløpstid er nådd.
→ Trykk på infoknappen.

Stille inn batteritype

→ Vri infoknappen til "Battermeny" vises.
→ Trykk på infoknappen.
→ Vri infoknappen til ønsket batteritype er markert.
→ Trykk på infoknappen.

Basisinnstilling

Under drift blir utførte endringer til parametere til de enkelte rengjøringsprogrammene etter utkobling av maskinen satt tilbake på basisinnstillingen.

→ Vri infoknappen til "Basisinnstilling" vises.
→ Trykk på infoknappen.
→ Vri infoknappen til det ønskede rengjøringsprogrammet vises.
→ Trykk på infoknappen.
→ Info-knappen dreies til den ønskede parameteren vises.
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn ønsket verdi ved å vri på infoknappen.
→ Trykk på infoknappen.

Velge språk

→ Vri infoknappen til "Språk" vises.
→ Trykk på infoknappen.
→ Vri infoknappen til ønsket språk er markert.
→ Trykk på infoknappen.

Fabrikkinnstilling:

Fabrikkinnstilling av alle parametere gjenopprettet.

Rengjøringsprogrammer

Parameter som er innstilt med grå Intelli- gent Key, vil beholdes til det velges en an- nen innstilling.

→ Drei programvalgbryteren til ønsket rengjøringsprogram.
→ Trykk infoknappen – den første innstillbare paramteren vises.
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn ønsket verdi ved å vri på infoknappen.
→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.
→ Velg neste parameteren ved å vri på infoknappen.
→ Etter endrign av alle ønskede parameter, drei infoknappen til "Avslutte meny" vises.
→ Trykk infoknappen – menyen avsluttes.

Transport

FARE

Fare for personskade! Maskinen må ved kjøring til opplading ikke kjøres i hellinger som overstiger 10%. Kjør langsomt.

⚠FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Ved montert D-rengjøringshode.

→ Ta børsteskiven ut av børstehodet.

Lagring

⚠FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring.

→ Dette apparatet skal kun lagres innendørs.
→ Velg lagringssted slik at du tar hensyn til tillatt totalvekt av maskinen, for ikke å begrense lagringssikkerheten.

Pleie og vedlikehold

FARE

Fare for personskade!

Under rengjøring, vedlikehold eller ved utskifting av deler, eller ved endring av apparatet til en annen funksjon, må plusspolen på batteriet være frakoblet og ladeapparatets nettplugg være trukket.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

⚠FORSIKTIG

Fare for personskader grunnet etterløp til sugeturbinen.

Sugeviften vil gå videre etter at du har slått av. Utfør vedlikeholdsarbeider først när su-geviften er stoppet.

Vedlikeholdsplan

Når jobben er gjort

OBS

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

→ Tapp brukt vann.
→ Skyll spillvannstanken med rent vann.
→ Rengjør turbinbeskyttelsessilen.
→ Kun R-rengjøringshode: Ta ut grovsmussbeholderen og tøm den.
→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
→ Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov.
→ Kontroller børster for ev. slitasje og skift ved behov.

Ikke lukk lokket på rentvanns- og spillvannstank, slik at tankene får tørke.
→ Lade batteriet:
Er ladetilstanden under 50 %, skal batteriet lades helt opp uten avbrudd. Er ladetilstanden over 50 %, skal batteriet lades opp kun dersom full driftsvarighet trengs ved neste bruk.

Ukentlig

→ Ved regelmessig bruk skal batteriet la- des opp helt og uten avbrudd minst en gang i uken.

Månedlig

→ Ved midlertidig stillstand av apparatet: Gjennomfør utligningsladning av batteriene.
→ Kontroller batteripolene for oksidering, børst av ved behov. Kontroller at forbindelseskablene sitter som de skal.
→ Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
→ Kontroller syrevekten på cellene på ikke-vedlikeholdsfrie batterier.
→ Rengjør børstetunnellen (kun R-rengjø-ringshode).

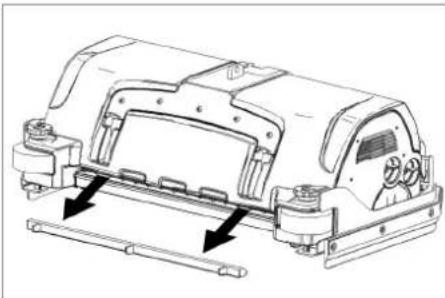

→ Trekk av vannfordelingslisten på rengjøringshodet og rengjør vannkanalen (kun R-rengjøringshode).
→ Skal apparatet ikke brukes over lengre tid, skal det kun settes bort med fulladet apparat. Batteriet skal lades helt opp på nytt minst en gang i måneden.

Årlig

→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.

Nullstille teller

Dersom vedlikeholdsarbeidet som vises i displayet er utført, skal den tilhørende aktuelle vedlikeholdstelleren tilbakestilles.

→ Sett inn Intelligent Key.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett programbryter til transportkjøring.
→ Trykk på infoknappen.
→ Drei infoknappen til "Vedlikeholdsteller" vises.

→ Trykk på infoknappen. Tellerverdien vises.

→ Trykk på infoknappen. "Slette teller" vises.

→ Drei inforknappen til telleren som skal slettes vises.

→ Trykk på infoknappen.

→ Velg "YES" ved å vri på infoknappen.

→ Trykk på infoknappen. Telleren slettes.

Merknad:

Servicetelleren kan kun tilbaksetilles av kundeservice.

Servicetelleren viser tiden for neste planlagte service ved kundeservice.

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.

Vedlikeholdsarbeider

Rengjør turbinbeskyttelsessilen

→ Åpne lokket på bruktvannstanken.

→ Press sammen låseknastene.
→ Trekk av flottøren.
→ Vri turbinbeskyttelsessilen mot urvise- ren.
→ Ta av turbinbeskyttelsessilen.
→ Skyll løsnet smuss på turbinbeskyttelsessilen vekk med vann.
→ Sett igjen på turbinbeskyttelsessilen.
→ Sett på flottøren.

Skifting av sugelepper

→ Ta av sugebommen.
→ Skru ut stjernegrepskruene.

Montere rengjøringshode

R 2 1 D 1 2 1

→ R-rengjøringshode: Skru ut stjerne-håndtaket og trekk av dekselet.
→ D-rengjøringshode: Ta av deksel på rengjøringshodet.
→ Legg rengjøringshodet midt under mas-kinen.
→ Koble strømledning på rengjøringsho- det til apparatet (samme farger skal stemme overens).
→ R-rengjøringshode: Skyv inn dekselet og skru det fast.
→ D-rengjøringshode: Sett på deksel og trykk det fast.
→ Koble slangekoblingen på rengjøringshodet til slangen på apparatet.

1. 2. 3.

→ Sett inn lasken i midten av rengjøringshodet mellom gaffelen i hendelen.
→ Rett inn holderen for rengjøringshodet slik at hullene i håndtak og rengjøringshodet stemmer overens.
→ Sett holdestiften gjennom hullene og sving ned sikringsplaten slik at den läser.

→ Velg bakkeavstand for sprutebeskyttelsen ved hjelp av innstillingshjulet.

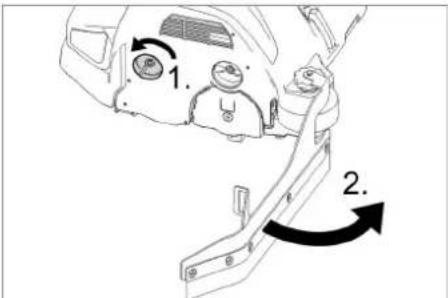

Skifting av børstevalse

→ Hev rengjøringshodet.

→ Løsne låsingen på lagerdekselet.
→ Lagerdeksel trykkes ned og trekkes av.
→ Trekk ut børstevalse.
→ Sett inn ny børstevalse.
→ Fest lagerdeksel og avstrykerleppe i motsatt rekkefølge.
→ Gjenta det samme på den motsatte siden.

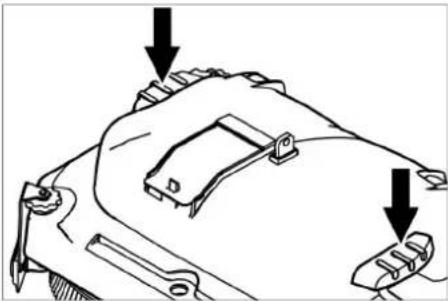

Skifting av skivebørster

→ Hev rengjøringshodet.

→ Pedal for børsteskifte trykkes ned over motstandspunktet.
→ Trekk ut skivebørster sidevies under rengjøringshodet.
→ Hold ny skivebørste under rengjøringshodet, trykk opp og la den gå i lås.

Frostbeskyttelse

Ved fare for frost:

→ Tøm rentvanns- og bruktvannstanken. Oppbevar maskinen på et frostfritt sted.

Demontere batterier

→ Åpne lås på batteridekselet.
→ Sving batteridekselet bakover.
→ Skyv låsingen for batteriinnskyving til venstre og sving den ned.
→ Trekk batteriinnskyvingen bakover.
→ Kabel kobles fra minuspolen på batteriet.
→ Koble fra de andre kablene fra batteriene.
→ Ta ut batterier.
→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Feilretting

FARE

Fare for personskade!

Under rengjøring, vedlikehold eller ved utskifting av deler, eller ved endring av apparatet til en annen funksjon, må plusspolen på batteriet være frakoblet og ladeapparatets nettplugg være trukket.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

⚠FORSIKTIG

Fare for personskader grunnet etterløp til sugeturbinen.

Sugeviften vil gå videre etter at du har slått av. Utfør vedlikeholdsarbeider först när su-geviften er stoppet.

Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling.

Feilindikator

Dersom det vises feil i displayet, gå frem som følger:

Feilindikator som tekst

→ Utfør anvisningene i displayet.
→ Bekreft feilen ved å trykke på infoknappen.

Feilindikator som tallkode

→ Drei programbryteren på "OFF".
→ Vent til teksten på displayet er forsvunnet.
→ Programbryteren dreies til forrige stilling.

Ført når feilen oppstår på nytt må de egnede tiltak for å utbedre dem utføres i angitt rekkefølge. Nøkkelbryteren må være i posisjonen "0" og nødstoppknappen må være trykket inn.

→ Dersom feilen ikke lar seg rette, kontakt kundeservice og informer om feilmeldingen.

Merk:

Feilmeldinger som ikke er angitt i følgende tabell, angir feil som ikke kan løses av brukeren. I så fall, vennligst kontakt kundeservice.

Feil med anvisninger på displayet

Displayanvisning Års	ak Retting
Gasspedal sluppet! Ga	sspedalen er trådd inn når du be-tjener nøkkelbryteren.	→ Ta foten av gassen og trykk den så inn igjen.
Ingen kjøreretning! Kjør	reretningsbryter eller kabelfor-bindelse defekt.	→ Ta kontakt med en servicetekniker.
Batteriet er flatt! Batter	spenning for lav. → Lad batteriet.
Batterispenning utila-telig!	Batterispenningen ligger over eller under det tillatte området.	→ Ta kontakt med en servicetekniker.
Lader defekt! Feil på b	batteriladeren, lading er ikke mulig.	→ Kontroller laderen.
Børstetrykk ble ikke nådd!	Timeout regulering av børstekon-takttrykk.	→ Kontroller børsteslitasje, skift eventuelt ut børstene.→ Kontroller at børstehodet fungerer som det skal: senking, løfting.
Brems defekt! Brems	defekt. → Maskinen må ikke kjøres.	→ Ta kontakt med en servicetekniker.
Kjøremotor varm! La den kjøle ned!	Motorvernbryter er utløst → Sett s	sikkerhetsbryteren i posisjonen "0".→ La maskinen kjøles ned i minst 15 minutter.→ Ved gjentagelse, kontakt kundeservice.
Horn defekt! Horn defe	kt. → Ta kontakt med en servicete	kniker.
Styring varm! La den kjøle ned!	Kraftelektronikk løftemodul (A4) for varm	→ Sett sikkerhetsbryteren i posisjonen "0".→ La styringen avkjøles i minst 5 minutter.→ Børstetrykk må reduseres tydelig ved ru gulv.→ Ved gjentagelse, kontakt kundeservice.
Børstemotor overbe-lastet!	Belastning til børstehodene er usymmetrisk.	→ Stille inn børstespeil.

Feil uten anvisninger på displayet

Feil Retting
Maskinen lar seg ikke starte Tilb	Bakestill N∅D-STOPP-tasten ved å dreie den.
	Trå først på gulvflaten etter at maskinen er slått på. Dersom det allikevel skulle komme opp en feilan-visning, ta kontakt med en servicetekniker.
	Sikkerhetsbryter er ikke utløstTrykk sikkerhetsbryteren ned med føttene.
	Kontroller batterier, lad opp hvis nødvendig.
	Kontroller at batteriekabel sitter godt og test for korrosjon.
	Drei programbryteren til "OFF". Vent 10 sekunder. Programvalgbryteren settes til forrige funksjon. Unngå kjøring i hellinger, hvis mulig. Kontroller hvis nødvendig parkeringsbrems og fotbrems.
Utilstrekkelig vannmengde Kontroller friskvannsnivået, fyll opp tank hvis nødvendig.
		Kontroller slangene for tilstopping, rengjør ved behov.
		R-rengjøringshode: Trekk av vannfordelingslist og rengjør den.
		Rengjør friskvannsfilter.
Kraftig sidelengs vannstråle ved rengjøring med D-rengjø-ringshode	Redusere vannmengdenDemonter Aqua-Mizer (se nedenfor).
Utilstrekkelig sugeeffekt Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
		Kontroller turbinbeskyttelsessilen for tilsmussing, rengjør ved behov.
		Rengjør, dved behov snu eller skift sugelepper på sugebom.
		Kontroller om dekselet ved avløpsslangen for spillvann er lukket.
		Kontroller slangene for tilstopping, rengjør ved behov.
		Kontroller sugeslange for tetthet ev. skift ved behov.
		Kontroller sugebommens innstilling.
		Plasser ekstravekt på sugebom (ekstrautstyr).
Utilstrekkelig rengjøringseffekt Velg intensivt rengjøringsprogram.
		Stille inn avstrykerlepper.
		Kontroller børster for ev. slitasje og skift ved behov.
		Kontroller børster for tilsmussing, eventuelt rengjør.
		Kontroller om rengjøringsmiddel og børster er egnet for rengjøringsoppgaven.
Børstene roterer ikke Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig
		Overbelastning, la motoren avkjøles. Drei programbryteren til "OFF". Vent 10 sekunder. Programvalgbryteren settes til forrige funksjon.
Avtappingsslange spillvann til-stoppet	Doseringsinnretning på avtappingsslangen åpnes. Sugeslange fra sugebom tas av og lukkes med händen. Sett programvalgsbryter til suging. Tilstoppingen vil suges ut av avtappingsslangen til smuss-vannstanken.
Rengjøringsmiddeldosering Dose (kun Dose-versjon) fun-gerer ikke.	Kontakt kundeservice.

Aqua-Mizer demonter

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

EU-samsvarserklæring

VI erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv

Type: 1.006-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon: S. Reiser

Alfred Kärcher SE & Co. KG

Sladdrisk på vått golv.

Felindikering som text
