| Merke | Elica |
| Modell | Galaxy P 80 XN |
| Produkttype | Dekorativ avtrekkshette |
| Bredde | 80 cm |
| Minimum monteringshøyde | 50 cm (elektrisk komfyr) / 65 cm (gass- eller kombikomfyr) |
| Strømforsyning | 220-240 V ~ 50 Hz |
| Maksimal sugeeffekt | 4 hastigheter + tidsbestemt intensivhastighet (5 min) |
| Belysning | 2 halogenlamper 12 V - 20 W maks, type G4 |
| Avtrekkstype | Sugende (utvendig avtrekk) eller resirkulering (med kullfilter) |
| Avtrekkstilkoblingsdiameter | Ikke spesifisert (estimat: 120-150 mm) |
| Fettfilter | Metallisk, kan vaskes i oppvaskmaskin eller for hånd (månedlig eller lydsignal) |
| Aktivt kullfilter | Vaskbart (hver 2. måned) eller ikke vaskbart (maks utskifting 4 måneder) avhengig av modell |
| Filtermetningssignal | Ja (40 t for fettfilter, 160 t for kullfilter) |
| Tidsinnstilt stopp | Ja (20 min ved hastighet 1, 15 min ved hastighet 2, 10 min ved hastighet 3, 5 min ved intensivhastighet) |
| Vekt | Ikke spesifisert (estimat: ca. 15-20 kg) |
| Materiale | Rustfritt stål / glass (avhengig av finish) |
| Bruk | Kun til husholdningsbruk |
| Sikkerhet | Automatisk stopp ved overoppheting? Ikke nevnt; koble fra før vedlikehold |
| Tilgjengelige reservedeler | Filtre, lamper, strømkabel (via teknisk service) |
| Garanti | Ikke spesifisert (standard i henhold til forhandler) |
Ofte stilte spørsmål - Galaxy P 80 XN ELICA
Brukerspørsmål om Galaxy P 80 XN ELICA
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøkkenvifte i PDF-format gratis! Finn veiledningen din Galaxy P 80 XN - ELICA og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Galaxy P 80 XN av merket ELICA.
BRUKSANVISNING Galaxy P 80 XN ELICA

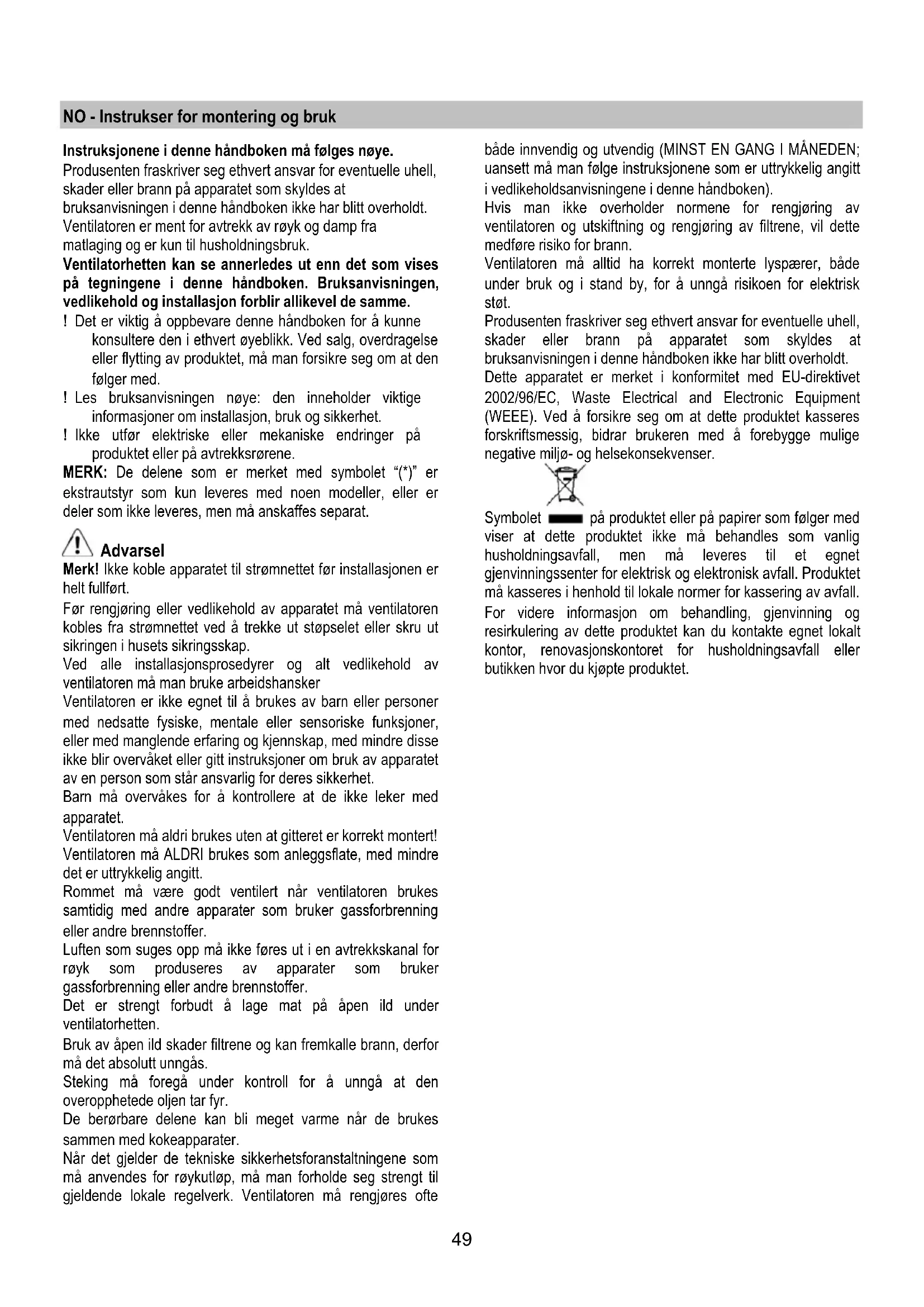

NO Instrukser for montering og bruk
Aktivering av kolfiltrets signal:
Avaktivering av kolfiltrets signal:
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at
Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
MERK: De delene som er merket med symbolet “(*)” er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat.
Advarsel
Merk! Ikke koble apparatet til strømnettet før installasjonen er helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert! Ventilatoren må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.
Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.
Direkte avtrekk
Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes separat.
På den vannrette delen skal røret ha en lett inklinasjon oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.
Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).
Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.
Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.
Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.
Montering
Før installasjonen:
- Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.
- Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
- Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.
- Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.
- Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).
- Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør).
Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat, og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen.
T2. Senking av hastighet
Når man trykker på knapp "T2", senker man hastigheten fra hastighet 4 (intensiv) til hastighet 1.
Når man trykker på knapp "T2" mens ventilatoren står på hastighet 1, går den over i avslått tilstand (OFF).
T3 ∅king av hastighet
Når man trykker på knapp T3, går ventilatoren over fra avslått tilstand (OFF) til hastighet 1.
Når man trykker på denne knappen mens ventilatoren er påslått (ON), øker motorhastigheten fra hastighet 1 til hastighet 4 (intensiv).
For hver hastighet vil det tilsvarende led-lyset slå seg på.
Hastighet 1 led-lys 1
Hastighet 2 led-lys 2
Hastighet 3 led-lys 3
Intensiv hastighet led-lys 4 (blinkende)
Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er på 5 minutter. Når tiden er ute, stiller ventilatoren seg i hastighet 2.
For å deaktivere funksjonen før tiden er ute, skal man trykke på knapp T2; da stiller ventilatoren seg i hastighet 3.
Man kan tidsinnstille hastighetene ved å trykke på knapp
T4. Når tiden er ute, vil ventilatoren slå seg av.
Tidsinnstillingen er oppdelt som følger:
Hastighet 1 - 20 minutter (led-lys 1 blinker)
Hastighet 2 - 15 minutter (led-lys 2 blinker)
Hastighet 3 - 10 minutter (led-lys 3 blinker)
Hastighet 4 - 5 minutter (led-lys 4 blinker)
Når man trykker på knapp T2 mens ventilatoren er tidsinnstilt, vil tidsinnstillingen avbrytes og hastigheten senkes.
Ved å trykke på knapp T3, vil tidsinnstillingen avbrytes og hastigheten økes.
Ved å trykke på knapp T4, vil tidsinnstillingen avbrytes, mens ventilatoren fortsetter å gå i den innstilte hastigheten.
Når dette signalet slås på, trenger det installerte fettfilteret å vaskes.
Hold knapp T4 inntrykt i 5 sekunder for å tilbakestille signalet om skittent fettfilter.
Ventilatoren avgir et "BIP", og led-lys 1 slutter å blinke.
Hold knapp T4 inntrykt i 5 sekunder for å tilbakestille signalet.
Ventilatoren avgir et "BIP", og led-lys 2 slutter å blinke.
Dersom det skulle gis signal for begge filtrene samtidig, vil led-lysene 1 og 2 blinke vekselvis.
Man tilbakestiller signalene ved å utføre den ovenfor beskrevne prosedyren 2 ganger.
Første gang tilbakestilles signalet for kullfilteret, og andre gang tilbakestilles signalet for fettfilteret.
Dersom man bruker ventilatoren med resirkulering av luften, er det nødvendig å aktivere signalet for skittent kullfilter.
Aktivering av signalet for skittent kullfilter:
Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.
Med det samme man trykker på knappen, vil led-lysene som signalerer de aktive filtrene slå seg på.
Ventilatoren avgir et BIP, og led-lys 2 blinker i 2 sekunder.
Led-lysene 1 og 2 forblir påslått i cirka 2 sekunder før ventilatoren går tilbake til avslått tilstand (OFF).
Deaktivering av signalet for skittent kullfilter:
Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.
Med det samme man trykker på knappen, vil led-lysene som signalerer de aktive filtrene slå seg på.
Ventilatoren avgir et BIP, og led-lys 2 slår seg av.
Led-lys 1 forblir påslått i cirka 2 sekunder før ventilatoren går tilbake til avslått tilstand (OFF).
Vedlikehold
Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter.
Rengjøring
Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene over ikke er blitt fulgt.
Fettfilteret
Fanger kokefettpartikler.
Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Fig. 10-30
Holder tilbake ubehagelige lukter fra matlaging.
Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).
Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut "madrassen" inne i plastikkdekselet og sett den i stekeovnen ved 100°C i circa 10 minutter for å tørke den ordentlig.
Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Montering
Hekt først kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehåndtakene.
Demontering
Fjern kullfilteret ved å dreie kulehåndtakene som fester det til ventilatoren 90°.
Utskifting av lyspærer
Fig. 31
Koble ventilatoren fra strømnettet.
Bruk bare halogene lyspærer på maks 12V -20W - G4, og pass på å ikke røre dem med hendene.
- Lukk beskyttelsesdekselet igjen (fjærfeste).
Signalering fra fedtfilter
Signalering fra kulfilter
