BRUKSANVISNING WP 2200180 METABO

no Original bruksanvisning 78

da Original brugsanvisining 85

Dra alltid ur kontakten fore installing, omriggning.
eller underhall.

Arbeta med stalborstar:

• Innkobling kan fore til kortvarig spenningsfall. Ved ugunstige forhold i stromnettet kan det oppsta reduset funksjon pa andre apparater. Ved nettimpedanser pa minded enn 0,2 ohm vil det normalt ikke oppsta forstyrelser.

11. Tillbehör

1 = Slipning med ytan
2 = Kapning
3 = Hålborrning
4 = Stalborstar
5 = Sandpappersslipning

Insatsverktyg:

1.1 = Grovslipskiva
1.2 = Slipskal (keramisk)
2.1 = Kapskiva "Metall"
2.2 = Kapskiva "Murverk/betong"
2.3 = Diamantkapskiva "Murverk/betong"
2.4 = Kapskiva für dubbelt syfte (kombinerad slip-och kapskiva)
3.1 = Diamantborrkrona
4.2 = Skålborste
5.1 = Lamellsliprondell
5.2 = Sliprondell for slippapper

Typ E = Utsugskapa for slipning av ytor
Typ F = Utsugskapa for kaping

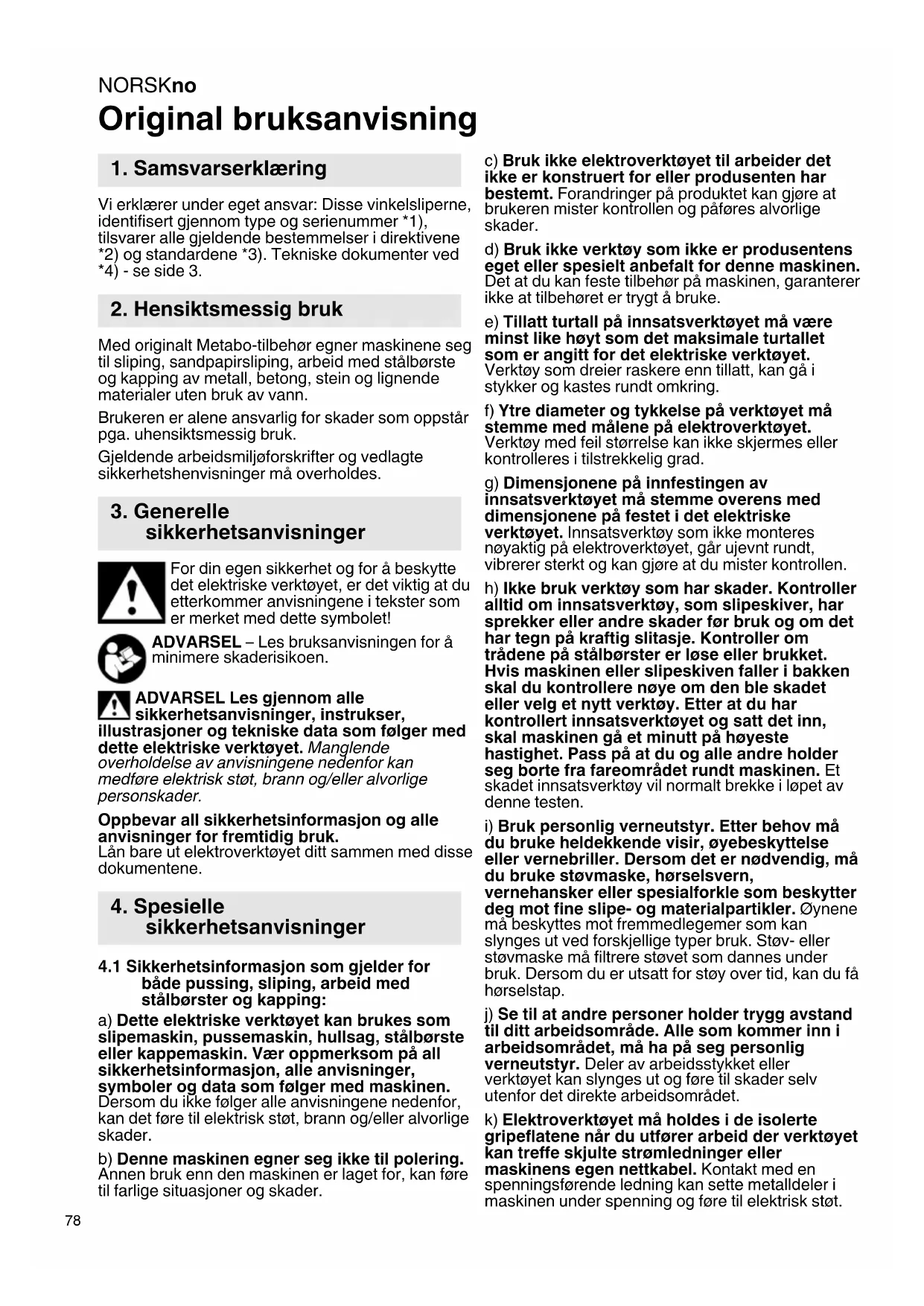

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse vinkelsliperne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelsei direktivene *2) og standardene *3). Tekniske dokumenter ved *4)- se side 3.

2. Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner maskinene seg til sliping, sandpapirsliping, arbeid med stalbørste og kapping av metall, betong, stein og lignende materialer uten bruk av vann.

Brukeren er alene ansvarlig for skader som oppstar pga. uhensiktsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlauge sikkerhetshenvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommmer anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesielle sikkerhetsanvisninger

4.1 Sikkerhetsinformasjon som gjelder for bade pussing, sliping, arbeid med stalbørster og kapping:

a) Dette elektriske verktøyet kan brukes som slipemaskin, pussemaskin, hullsag, ståbørste eller kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med maskinen. Dersom du ikke følger alle anvisingene nedenfor, kan det före til elektrisk støt, brann og/eller alvorlige skader.
b) Denne maskinen egner seg ikke til polering. Annen bruk enn den maskinen er laget for, kan före til farlige situasjoner og skader.

c) Bruk ikke elektroverktøyet til arbeider det ikke er konstrukt forller produsenten har bestemt. Forandringer på produit kan gjore at brukeren mister kontrollen og pafores alvorlige skader.
d) Bruk ikke verktøy som ikke er produsentens eget eller spesielt anbefalt for dette maskinen. Det at du kan feste tilbehör på maskinen, garanterer ikke at tilbehoret er trygt á bruke.
e) Tillatt turtall pa innsatsverktoyet ma vare minst like hoyt som det maksimale turtallet som er angitt for det elektriske verktoyet. Verktoy som dreier raskere enn tillatt, kan gä i stykker og kastes rundt omkring.
f) Ytre diameter og tykkelse pa verktoyet mä stemme med malene pa elektroverktoyet. Verktoy med feil storrelse kan/DDke skjermes ell kontrllereres i tilstrekkelig grad.
g) Dimensjonene pa innfestingen av innsatsverktoyet ma stemme overens med dimensjonene pa festet i det elektriske verktoyet. Innsatsverktoy som ikke monteres noyaktig pa elektroverktoyet, gár ujevnt rundt, vibrerer sterkt og kan gjore at du mister kontrollen.
h) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy, som slipskiver, har sprekker eller andre skader før bruk og om det har tegn på kraftig slitasje. Kontroller om tradene på ståbørster er loseller brukket. Hvis maskinen aller slipskiven faller i bakken skal du kontrollere nøye om den ble skadet ell er velg et nytt verktøy. Etter at du har kontrollert innsatsverktøyet og satt det inn, skal maskinen gæ et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Et skadet innsatsverktøy vil normalt bredkke i lopet av dette testen.
i) Bruk personlig verneutstyr. Etter behov ma du bruke heldekkende visir, oyebeskyttelse erler vernebriller. Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker erler spezialforkle som beskytter deg mot fine slime- og materialpartikler. Oynene ma beskytres mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Stov-ller stovmaske ma filtrere stovet som dannes under bruk. Dersom du er utsatt for stoy over tid, kan du fah horselstab.
j) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomraret, ma ha pa seg personlig verneutstyr.Deler av arbeidsstykket ell er verktoyet kan slynges ut og fore til skader selvutenfor det direkte arbeidsomraret.
k) Elektroverktøyet ma holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kan treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med en spenningsførende ledning kan sette metalldeler i maskinen under penning og.fore til elektrisk stot.

I) Hold nettkabelen borte fra verktoy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes aller sette seg fast, og din egen hand erler arm kan komme i kontakt med roterende verktoy.
m) Legg aldri fra deg maskinen for verktoyet har stanset helt opp. Et verktoy som roterer, kan komme i Kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) n) La ikke maskinen,gå mens du bær den. Dersom klæne dine skullekommen i kontakt med et verktøy som roterer kan de sette seg fast og verktøyet kan bore seginnikroppen din.
o) Sorg for regelmessig rengjoring av luftapningene pa maskinen. Motorviften trekker stov inn i motorhuset. En sterk ansamling av stov kan fore til elektriske risikosituasjoner.
p) Bruk seks maskinen nær materialer som kan ta fyr. Gnister kan antennene materialene.
q) Bruk ikke verktøy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan.fore til elektrisk støt.

4.2 Rekyl og tilhorende sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipskiver, slipetallerkener, stalborster osv. Fastklemming eller blokkering forer til bra stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert g mot verktoyets dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg aller blokkeres i arbeidsstykket, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne ell er det kan oppsta rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra hen, alt etter hvilken rojasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan ogsakommen til a bredke.

Et tilbakeslag er resultat av feil bruk av elektroverktoyet og/eller feil arbeidsbetingelser. Dette kan forbindres gjennom egnede tiltak sik det er beskrevet nedenfor.

a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan fange opp rekylkreftene. Bruk alltid ekstrahandtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved hoy hastighet. Ved a ffolge egnede sikkerhetsrutiner kanBrukeren ha kontroll overrekyl- og reaksjonskreftene.
b) Hold hendene godt bort fra verktoy som dreier. En rekyl kan fã verktoyet til a bevege seg over handen din.
c) Unngå Å plassere kroppen i det området dit maskinen vil bevege seg ved rekyl. Rekyl driver maskinen i motsatt retning av slipskivens dreieretning på blokkeringsstedet.
d) Arbeid saerlig forsiktig rundt hjørner, skarpe kanter osv. Unnga at verktoyet blir kastet tilbake fra arbeidsstykket aller setter seg fast. Verktoy som roterer kan lettuce segeteg fast i hjørner

og skarpe kanter. Det foorer til tap av kontroll eller rekyl.
e) Bruk aldri kjedesagblad for a kappe tre;/DD segmenterte diamantskiver med segmentavstand store enn 10 mm og ikke tannet sagblad. Slikt verktoy kan ofte gi rekyl ellertap av kontroll.

4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:

a) Bruk bare slimelegemer som er tillatt for din maskin, somt et beskyttelsesdeksel som er laget for slimelegemene du bruker. Slipelegemer som ikke er laget for elektriske maskiner, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge iBruk.
b) Krumme slipeskiver ma plasseres slik at slopeflaten befinner seg nedenfor kanten pa vernedekselet. En feil plassert slipeskive, som rager ut over kanten pa vernedekselet, kan ikke skjermes tilstrekkelig.
c) Vernedekselet må vare sikkert festet på maskinen. Det må vare innstilt slick at det oppnäs høyest mulig grad av sikkerhet, altså at minst mulig av slimelegemet vises Åpent mot brukeren. Dekselet beskytter brukeren mot lõse deler og tilfeldig kontakt med slipskiven, og mot gnister som kan anteenne klærne.
d) Slipeskivene skal bare brukes pa de oppgitte braksomradyne. Eksempel: Bruk aldri sideflaten pa en kappeskive til a slime med. Kappeskiver er laget for a fjerne materiale med kanten av skiven. Krefter som virker fra siden pa slike slimelegemer, kan odelegge dem.
e) Bruk alltid spennflenser med riktig storrelse og form til slipseskivene du benytter. Flenser stotter slipskiven og motvirker skivebrudd. Det kan vare forskjell pa flenser for kappeskiver og flenser for andre slipskiver.
f) Ikke bruk slitte slipskiver som er laget for storre elektroverktoy. Slipskiver for storre elektroverktoy er/DDke laget for de hovey hastighetene som minre elektroverktoy har.Derfor kan de brekke.
g) Ved bruk av skiver for dobbelt formal alltid et beskytttesesdeksel som er egnet for den aktuelleBruken. Bruk av feil beskytttesesdeksel gir ici den onskede beskyttelsen og kan resultere i alvorlige skader.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk ikke mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast aller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet.
b) Hold avstand fra omraret foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg pa emnet, kan maskinen med den roterende skiven bli kastet rett pa deg dersom det oppstar rekyl.

NORSKno

c) Slå av apparatet dersom kappeskiven setter seg fast eller du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prov aldri Å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av ársaken til fastklemmingen. Fjern den.
d) Ikke slå på maskinen igjen mens den sitter i arbeidsstykket. Vent til kappeskiven har nàdd full hastighet fṛ du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, spreitte ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slick at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store arbeidsstykker kan boye seg pa grunn av sin egen vekt. Arbeidsstykker ma stottes pa begge sider av skiven; bade i nærhen av kappesnittet og pa kanten.
f) Vær saerlig forsiktig nár du lager "dykksnitt" i vegg eller andre steder uten innsyn. Kappeskiven kan gi rekyl hvis den skjærer i gass-eller vannrør, elektriske ledninger eller andre gjenstander.
g) Ikke lag kurvesnitt. Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast eller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet. Det kan gi alvorlige skader.

4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirliping:

a) Bruk slimepapir med riktig storrelse og folog produsentens anvisninger om valg av slimepapir. Slipepapir som er storre enn slipetallerkenen, kan fore til skader og til blokkering, rifter i slimepapirene og rekyl.

4.6 Særlig sikkerhetsinformasjon i forbindelse med arbeit med stålborster:

a) Vær oppmerksom på at stolbørsten mister traddeler under vanlig bruk. Ikke overbelast børsten ved Å trykke for hardt. Traddeler som slyngnes ut, trengerlett gjennom hud og/eller tynne klær.
b) Dersom det anbefales beskyttesesdeksel, ma du sorge for at det ici blir kontakt mellom vernendekselet og stalborsten. Tallerken- og koppborster kan fä storre diameter dersom du trykker for hardt, og pa grunn av sentrifugalkreftene.

ADVARSEL - Bruk alltid vernebriller.

Bruk horselvern.

ADVARSEL - Hold alltid med to hender i elektroverktoyet.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Innsatsverktoy skal oppbevares og handteres noyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping eller avgring! Kappeskivene skal ikke utsettes for trykk fra sider.

Vi anbefaler bruk av et egnet, stasjonaert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA . Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger maskinen kontroll og rengjoring. Se kapittel 9. Rengjoring.

Slå ikke på apparatet hvis det mangler deler eller verneutstyr, eller hvis disse er defekte.

Maskiner med mykstart (vises med "WE..." i typebetegnelsen): Hvis maskinen øker turtallet raskt til maksimalt turtall när den slås på, foreligger det en elektronikkfel. Elektronikkfunksjoner som er relevante for sikkerheten, er/DDke longer tilgengelige. Maskinen ma umiddelbart repareres (se kapittel 12.).

Bruk elastiske mellomlag som leveres sammen med slipemidlene nár det er pákrevet.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Slipeskiver ma oppbevares og handteres i noye overensstemmelse med produsentens anvisninger. Bruk aldri kappeskiver til grovliping. Kappeskivene kal ikke utsettes for trykk fra siden.

Emnet må ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.

Dersom det brukes innsatsverktøy med gengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i spliceverktøyet. Sjekk at gengene på innsatsverktøyet er lange nok til spindelens lenghte. Gengene i innsatsverktøyet ma passer til gengene på spindelen. Spindellengde og spindelgjenger, se side 3 og kapittelet Tekniske spesifikasjoner.14.

Vi anbefaler bruk av stasjonert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA . Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger den kontroll og rengjoring. Se kapittel 9. Rengjoring.

Skadde, urunde aller vibrerende verktøy@må ikke brukes.

Unngå Å skade gass-ller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Beskyttesesdeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt vernedeksel.

Fest smæ emner. Spenn dem for eksempel fast i en skrustikke.

Hvis det brukes flensmonterte skiver med dobbelt formal (kombinerte spline- og kappeskiver), kal en av disse beskyttesesdeksel-typene brukes: Type A, type C.

Se kapittel 11.

Bruk riktig beskyttesesdeksel:

Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Eksempler på feil bruk:

• Hvis det brukes et beskyttesesdeksel type A for sidesliping kan beskyttesesdekselet og arbeidsstykke i konflikt, som igjen gir)daring kontroll.
• Ved bruk av beskyttelsesdeksel type B ved kapping med bundne kappeskiver er det økt fare for gnistdannelse og at deler slynges ut - ogsa deler av slipskiven dersom den brekker under arbeidet.
• Ved bruk av beskyttelsesesdeksel type A, B erler C ved kapping eller sideseliping i betong eller mur, er det økt fare for stoveksplosjon og tap av kontroll/ rekyl.
• Ved bruk av beskyttelsesdeksel type A, B eller C med platebørste som er tykkere enn tillatt, kan tradene berore beskyttelsesdekselet og knekke. Bruk alltid riktig beskyttelsesdeksel til innsatsverktøyet. Se kapittel 11.

Redusere stovbelastningen:

ADVARSEL - Enkelte typ stov, som oppstå ved sliping med sandpapir, saging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

-bly fra blyholdig maling,
-mineralstov fra murstein, sement og andermurermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utførerijke typen
arbeider. For a redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
ändemasker med spezialfilter for mikroskopiske
partikler.

Dette gjelder også for støv fra andre typematerialer, som f.eks. enkelte typreverk (som eikeller bok), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.

Folg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelser, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Dahindrer du at partiklene havner i omgivelsene.
Bruk et egnet avsug.

Minimer stovbelastningen ved a:

• unngå à rette partikelstrømmen / utblåsingsluften fra maskinen mot deg selv aller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut; bank ell er borst dem.

5. Oversikt

Se side 2.

1 Stotteflens
2 Spindel
3 Spindellasknapp
4 Sperre (mot utilsiktet innkobling, ev. for permanentkobling)*
5 Bryterknapp (til start og stopp)
6 Stottehandtak
7 Vernedeksel
8 Strammemutter
9 Hakenokkel

10 Skrue (til justering og festing av vernedeksen)
11 Händtak
* avhengig av utstyr / ikke inkludert

6. Før bruk

Kontroller fbr bruk at nettspenningen og nettfrekvensen pa typeskitet stemmer overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utlserstrøm pa 30 mA.

Bruk kun skjoteledning med et minimumstversnitt pa 1,5mm^2 . Skjoteledningen ma vare egnet for maskinens ytelse (se tekniske data). Ved bruk av kabelrull ma kabelen alltid rulles helt ut.

6.2 Montering av vernedekselet (for arbeid med slipskiver)

Av sikkerhetsmessige arsaker ma du bare benytte dekselet som er beregnet pa det aktuelle innsatsverktoyet! Feil beskyttesesdeksel kan gi tap av kontroll og alvorlige skader. Se ogsa kapittel 11. Tilbehør!

Førbruk:Montervernedekselet.

När det arbeides med
må vernetdekselet (7) brukes av.

sikkerhetsgrunner.

När det arbeides med kappeskiver, ma det spesielle kappskivevernedekselet (se kapittel

1. Tilbehør) brukes.

Se bilde D pà side 2.

NORSKno

• Løsne skruen (10). Sett vernedekselet (7) i posisjonen som vist.
• Vri pa vernedekselet sik at det skjermede omradyet er vendt motBrukeren.
• Trekk til skruen (10). Vridningsssikringen ma gripe inn i utsparingene.
• Pass på at det sitter godt: Vernedekselet鬆 ikke kunne dreies.

Bruk bare innsatsverktoy som er minst 3,4mm lavere enn vernedekselet.

6.3 Tilkobling til strømnettet

Stikkontaktene ma vare sikret med trege smeltesikringer aller ledningsbrytervern.

Maskiner med "WE..." i typebetegnelsen:

(Medinnebygd automatisk startstrombegrensning (mykstart).) Stikkontaktene kan ogsa vare sikret med hurtige smeltesikringer erler ledningsbrytervern.

Nar det arbeides med kappeskiver, ma kappeskivevernedekselet (se kapittel 11.10 hør) brukes.

7.1 Låsing av spindelen

• Trykk inn spindellasknappen (3) og drei pa spindelen (2) med handen til du merker at spindelen smekker på plass.

7.2 Påsetting av slipeskiven

Se bilde B pà side 2.

• Sett stotteflanders (1) på spindelen. Den er satt på riktig;nár det ikke kan dreies på spindelen.
• Legg slipskiven på stotteflanders (1) som vist på bilde B.

Slipeskiven ma ligge jevnt pa stotteflanders.

7.3 Festing/losning av strammemutteren

Ved bruk av spennmutter skal spindellasknappen (3) ikke trykkes fordelen har stanset.

Fest Quick-strammemutteren (8):

De to sidene pa strammemutteren er forskjellige. Skru strammemutteren pa spindelen som folger: Se bilde C pa side 2.
-A) Tynne slipeskiver:

Skulderen pa strammemutteren (8) peker oppover, slick at den tynne slipeskiven kan spennes sikkert fast.

B) Tykke slipeskiver:

Skulderen pää strammemutteren (8) peker nedover, slik at strammemutteren kan plasseres sikkert pää spindelen.

• Lås spindelen. Stram strammemutteren (8) ved Å bruke hakenokkelen (9) til Å dreie med klokken.

• Lås spindelen (se kapittel 7.1). Skru strammemutteren (8) ved Å bruke hakenøkkelen (9) til Å dreie mot klokken.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

Slä maskinen på før du forer innsatsverktøyet mot emnet.

Unnga at maskinen suger inn ekstra stov og spon. Hold maskinen unna stvansamlinger

Unngå utilsiktet start av maskinen: Slå alltid av maskinen nrstorpselet blir trukket ut av akten eller ved strømbrudd.

Under vedvarende drift fortsetter maskinen ä gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Se bilde A pa side 2.

Momentinnkobling:

Slå på maskinen: Skyv sperren (4) i pilens retning og trykk deretter på bryteren (5).

Stop: Slipp bryterknappen (5).

Permanentkobling (avhengig av utstyret):

Slá på maskinen: Skyv sperren (4) i pilens retning og trykk deretter på bryteren (5) og hold den innate. Maskinen er nap slatt på. Skyv sperren

(4) pà nytt i pilens retning for à lase bryteren

(5) (permanentkobling).

Slá av maskinen: Trykk på bryterknappen (5) og slipp den.

8.2 Tips til arbeidet

Sliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slick at overflaten på emnet ikke blir for varm.

Skrubsliping: For a oppna et godt resultat bcr du arbeide med en vinkel pa 30^ - 40^

Kapping:

Under kapping ma du alltid arbeide mot dreieretningen (se tegning).Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremforingshastigkeit som

passer til materialet som skal bearbeides. Ikke tipp til sider, ikke trykk, ikke pendle.

Sandpapirsliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, sik at overflaten på emnet ikke blir for varm.

Arbeid med stalbørster.

Legg moderat press på maskinen.

8.3 Drei girkassen

Se bilde E pa side 2.

• Trekk ut stopselet.
• Skru ut de 4 skruene (a) på girkassen. OBS! Ikke trekk av girkassen!
• Drei girkassen til onsket stilling, uten a ta det av.
• Skru de 4 skruene (a) inn i de passende hullene igjen! Tiltrekkingsmoment = 3,4 Nm +/- 0,7 Nm

9. Rengjøring

Under bearbeidingen kan det lösne partikler som trenger inn i maskinen. Det kan pärirke kjølingen av maskinen. Konduktive beegg kan pärirke isoleringen av maskinen og forårsake elektriske farer.

Derfor skal maskinen regelmessig stovsuges aller blases godt ut med torr luft gjennom alle luftapningene, foran og bak. Før dette gjores skal strommen til maskinen kuttes. Bruk vernebriller og en egnet stovmaske. Sorg for godt avsug nár du gjennomforer sik utblåsing.

Maskiner med "WE..." i typebetegnelsen:

• Gjeninnkoblingsvern: Maskinen gär ikke.
  Gjeninnkoblingsvernet har slätt inn. Hvis stopselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.
• Maskinen øker turtallet svært raskt til maksimalt turtall nár den slås på, dvs. den automatiske startstrømbegrensningen (mykstart) fungerer ikke. Det foreligger en elektronikkfel, og elektronikkfunksjoner som er relevante for sikkerheten, er/DDke lenger tilgjengelige. Maskinen ma umiddelbart repareres (se kapittel 12.).
  W 2000...., W 2200...., WP 2000...., WP 2200....
• Innkobling kan fore til kortvarig spenningsfall. Ved ugunstige forhold i stromnettet kan det oppsta reduset funksjon pa andre apparater. Ved nettimpedanser paindre enn 0,2 ohm vil det normalt ikke oppsta forstyrlser.

11. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i dette bruksanvisningen.

Tilpass alltid innsatsverktøyet og

beskyttelsesedekselet til arbeidet du skal gjore.

Se side 5. (Illustrasjonene er eksempler).

Arbeidsoppgave:

1 = Sliping med flate

2 = Kapping
3 = Hullboring
4 = Stalbørster
5 = Sliping med sandpapir

Verktoy:

1.1 = Sliceskive
1.2 = Slopekopp (keramisk)
2.1 = Kappeskive „metall“
2.2 = Kappeskive „mur/betong"
2.3 = Diamantkappeskive „mur/betong“
2.4 = Kappeskive med to bruksområder (kombinert slope- og kappeskive)
3.1 = Diamantborkroner
4.2 = Gryteskrubb
5.1 = Lamellskive
5.2 = Slipeskive for slipsepapir

pabudt beskyttelsesedeksel:

Type A = beskyttelsesdeksel med klips for kapping

Type B = Beskyttelsesdeksel for sliping

Type C = Beskyttesesdeksel for sliping og kapping (kombinasjon)

Type D = Beskyttelsesdeksel for slopekopp

Type E = Avsugsdeksel for plansliping

Type F = Avsugsdeksel for kapping

Annet tilbehør:

(se ogsa www.metabo.com)

Se side 4.

F

Stottetallerken til fiberslipeskiver (monteres bare med stottetallerken-strammeskruen som følger med, brukes bare sammen med montert handbeskyttelse).

1

Fiberslipseskiver (brukes bare sammen med montert handbeskyttelse).

J

Stalbørste (brukes bare sammen med montert handbeskyttelse).

K

Metallstativ

L

Strammemutter (8)

M

Quick-strammemutter

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

12. Reparasjon

Elektroverktøy mA kun repareres av elektrofagfolk!

NORSKno

En defekt stromkabel skal bare byttes med en original Metabo kabel som fas fra Metabo service.

Hvis nettledningen tilijke maskinen blir skadet,\ må den erstattes av produsenten eller dennes\ kundeservice, aller av en lignende kvalifisert\ person, for ä unngå skader.

Hvis du har et Metabo-elektroverktøy som trenger reparasjon, kan du ta kontakt med en representant fra Metabo. Adresser på www.metabo.com.

Du kan laste ned reservationslsister fra www.metabo.com.

13. Miljøvern

Slapestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsmgLingsplass for spelzialavfall.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Folg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Elektroverktøyene skal/DD kastes i husholdningsavfallet. I'henhold til EU-direktiv 2012/19/EU om kasserte elek

triske og elektroniskeprodukter og direktivets implementering i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles seperat og returneres til et miljøvennlig gjenvinningsanlegg.

14. Tekniske data

Forklaring til opplysningene på s. 3. Med forbehold om endringer med sikte på tekniisk forbedring.

= maks.diameter pa innsatsverktoyet

t_max,1 = maksimalt tillatt tykkelse pa innsatsverktoyet i festepunktet ved bruk av strammemutter (8)

t_max,2 =maksimalt tillatt tykkelse pa innsatsverktoyet i festepunktet ved bruk av Quickstrammemutter

t_max,3 = Slipskive/Kappeskive: maks. tillatt tykkelse pa innsatsverktoyet

t_max,4 = maks. tillatt tykkelse pa plateborster

M = Spindelgjenger

I =Lengde pa slipespindelen

n = Tomgangsturtall (høyeste turtall)

P1 =Nominelt effektopptak

P2 =Avgitt effekt

m = Vekt uten strømkabel

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig Å ansla

emisjonen til elektroverktoyet og a sammenlikne ulike elektroverktoy. Avhengig av bruksbetingelser, tilstanden til elektroverktoyet aller innsatsverktoyet,

kan den faktiske belastningen vare hoyere aller lavere. Ta hensyn til arbeidspauser og perioder med mindede belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Sliping av tynne plater aller andre

arbeidsstykker somlett vbrerer kan gi

betydelig hoyere stoyemisjon (inntil 15 dB) enn det emisjonsverdiene som oppgis. Slike arbeidsstykker bør hindres i Å emittere stoy med egnede tiltak, som f.eks. bruk av tunge isolasjonsmatter. Den forhoyede stoyemisjonen ma øgså tes hensyn til hvis det gjores en farevurdering av stoybelastningen aller det skal velges horselsvern.

Totalverdi for vibrasjon (Vektorsum i tre retninger)
fastsatt iht. EN 62841:

a_h,SG = Svingningsemisjonsverdi (sliping av flater)

a_h,DS = Svingningsemisjonsverdi (sliping med slipetallerken)

K_h,SG / DS = Usikkerhet (vibrasjon)

-mineralsk stov fra mursten, cement og andermaterialer til murværk,og

• arsen og krom fra kemisk behandlet trae.

Stovbelastningen kan reduceres på følgende manners:

foreskrevet beskyttessskaerm:

Type A = Beskyttesesskaern inkl. clip til beskyttesesskaern til skaering

Type B = Beskyttessskaerm til silibning

Type C = Beskyteltessskaerm til silibning og skæring (kombination)

Type D = Beskyttesesskaerm til sibekop

Type E = Beskyteltessskaerm til planslibning med udsugning

Øvrint tilbehør: (se også www.metabo.com)

Se side 4.

F

Handbeskyttelse (monteres under det ekstra holdegrub på sider.)

G

Stativ til metalskaering

L

Spændemøtrik (8)

M

Quick-spændemøtrik
