BRUKSANVISNING GWS 7100 E Professional BOSCH

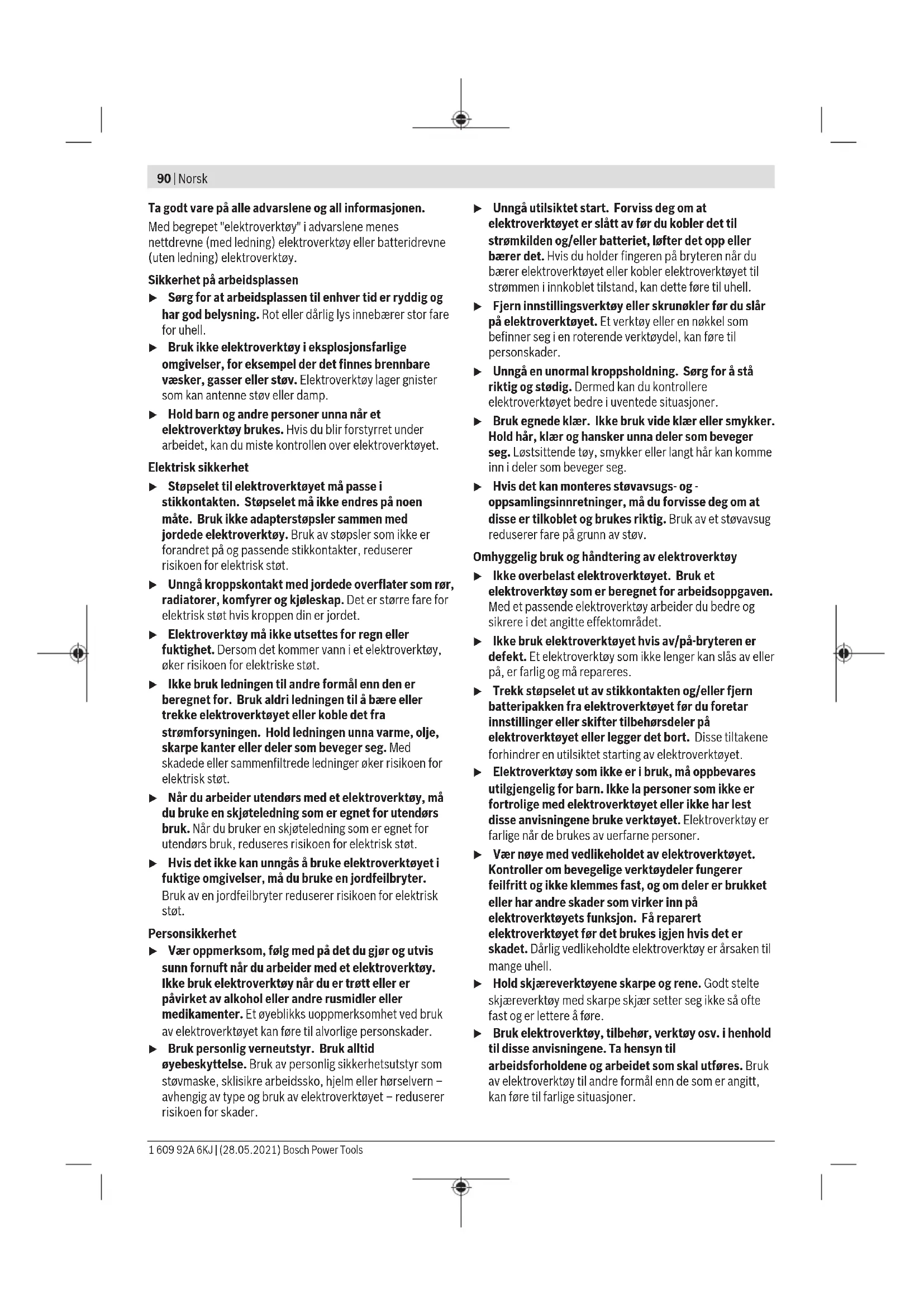

(14) Hakenøkkel for spennmutter (15) Håndtak (isolert grepsflate) (16) slipespindel (17) Håndbeskyttelse

11000 11000 2800–11000 11000 2800–11000 Maks. slipeskivediameter mm 100 115 115 125 125 Indre diameter på skive mm 16,0 22,2 22,2 22,2 22,2 Slipespindelgjenger M 10 M 14 M 14 M 14 M 14 Maks. gjengelengde på slipespindelen mm 17 22 22 22 22 Gjenstartbeskyttelse ● ● ● ● ● Bosch Power Tools 1 609 92A 6KJ | (28.05.2021)94 | Norsk Vinkelsliper GWS 7-100 GWS 7-115 GWS 7-115 E GWS 7-125 GWS 7-125 S Turtallsinnstilling – – ● – ● Vekt i henhold til EPTA-Procedure 01:2014 – Med vibrasjonsdempende ekstrahåndtak kg 1,8 1,9 1,9 1,9 1,9 – Med standard ekstrahåndtak kg 1,7 1,8 1,8 1,8 1,8 Kapslingsgrad / II / II / II / II / II Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold til EN60745-2-3. Vanlig A-lydtrykknivå for enheten er: 91dB(A); lydeffektnivå 102 dB(A). Usikkerhet K = 3 dB. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K målt i henhold til EN60745-2-3: Overflatesliping (skrubbing):

Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering Montere verneinnretning u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Sett vernedekselet (7) på spindelhalsen. Tilpass plasseringen av vernedekselet (7) etter arbeidsoperasjonen. Lås vernedekselet (7) ved å stramme låseskruen (6) med unbrakonøkkelen (3). u Still inn vernedekselet (7) slik at gnistregn i retning brukeren unngås. Merknad: Kodetappene på vernedekselet (7) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Vernedeksel for kapping u Ved kapping med bundne slipemidler må du alltid bruke vernedekselet for kapping (8). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping (8) monteres som vernedekselet for sliping (7). Støvavsugsdeksel for kapping med styreskinner Støvavsugsdekselet for kapping med styreskinner (22) monteres som vernedekselet for sliping (7). Ekstrahåndtak u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (5). Skru fast ekstrahåndtaket (5) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. Vibrasjonsdempende ekstrahåndtak Det vibrasjonsdempende ekstrahåndtaket gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. u Du må aldri endre på ekstrahåndtaket. Ekstrahåndtaket må ikke brukes hvis det er skadet. 1 609 92A 6KJ | (28.05.2021) Bosch Power ToolsNorsk | 95 Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (18) eller koppbørsten/ skivebørsten/lamellslipeskiven (17). Fest håndbeskyttelsen (17) med ekstrahåndtaket (5). Montere slipeverktøy u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Rengjør slipespindelen (16)og alle delene som skal monteres. Trykk på spindellåseknappen (1) for å låse slipespindelen når du skal spenne fast og løsne slipeverktøyet. u Trykk på spindellåseknappen bare når slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter. Slipe-/kappeskive Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at rotasjonsretningspilen på diamantkappeskiven og elektroverktøyets rotasjonsretning (se rotasjonsretningspil på girhodet) stemmer overens. Monteringsrekkefølgen vises på siden med illustrasjoner. For å feste slipe-/kappeskiven skrur du på spennmutteren (12) og strammer den med tohullsnøkkelen (se „ Hurtigspennmutter “, Side95). u Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (9). Hvis o- ringen mangler eller er skadet, må festeflensen (9) skiftes ut før videre bruk. Festeflens for slipespindel M10: Festeflensen kan brukes på begge sider. Lamellslipeskive u Monter alltid håndbeskyttelsen når du skal arbeide med lamellslipeskiven (17). Gummislipeskive u Monter alltid håndbeskyttelsen (17) når du skal arbeide med gummislipeskiven (18). Monteringsrekkefølgen vises på siden med illustrasjoner. Skyv gummislipeskiven (18) på slipespindelen (16). Skru på rundmutteren (20), og stram den med tohullsnøkkelen. Trykk slipebladet (19) fast på undersiden av gummislipeskiven (18). Koppbørste/skivebørste u Monter alltid håndbeskyttelsen når du skal arbeide med koppbørsten eller skivebørsten (17). Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten/skivebørsten må kunne skrus så langt på slipespindelen at den ligger fast på slipespindelflensen på enden av slipespindelgjengene. Stram koppbørsten/ skivebørsten med en fastnøkkel. Hardmetallkoppskive u Bruk av koppskive er bare tillatt med egnet vernedeksel. Hurtigspennmutter For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (12) bruke hurtigspennmutteren (13). u Hurtigspennmutteren (13) må kun brukes til slipe- eller kappeskiver. Bruk bare en feilfri, uskadet hurtigspennmutter (13). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (13) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (24). (24) Trykk på spindellåseknappen (1) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren. En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet. Tillatte slipeverktøy Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen. Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor. Bosch Power Tools 1 609 92A 6KJ | (28.05.2021)96 | Norsk Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet. maks. [mm] [mm] D b d [min

82 – M14 11000 80 Dreie girhodet u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Du kan dreie girhodet i trinn på 90°. Dermed kan av/på- bryteren settes i en gunstigere posisjon for brukeren i spesielle situasjoner, for eksempel for venstrehendte. Skru de fire skruene helt ut. Sving girhodet forsiktig til den nye posisjonen, uten å ta det fra huset. Stram de fire skruene igjen. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting u Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230V kan også brukes med 220V. u Hold bare på de isolerte grepsflatene og ekstrahåndtaket til maskinen. Det er fare for at innsatsverktøyet kommer borti skjulte strømledninger eller maskinens strømkabel. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt. Hvis elektroverktøyet brukes med en mobil generator som ikke har tilstrekkelig effektreserve eller ikke har egnet spenningsregulering med startstrømforsterkning, kan det oppstå effektreduksjon eller uvanlige reaksjoner ved innkobling . Kontroller at generatoren er egnet, spesielt når det gjelder nettspenning og -frekvens. Inn-/utkobling For å ta i bruk elektroverktøyet skyver du av/på-bryteren (2) forover. For å låse av/på-bryteren (2) trykker du av/på-bryteren (2) ned foran til den låses. For å slå av elektroverktøyet slipper du av/på-bryteren (2). Hvis den er låst, trykker du av/på-bryteren (2) ned bak en kort stund og slipper den. u Kontroller slipeverktøyet før bruk. Slipeverktøyet må være riktig montert, og må kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadde, deformerte eller vibrerende slipeverktøy. Skadde slipeverktøy kan gå i stykker og forårsake personskader. Turtallsinnstilling

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
