BRUKSANVISNING LT 38036 Bp Kärcher

Miljøbeskyttelse.... 70

Tilbehør og reservedele 70

Leveringsomfang....70

Symboler på maskinen.... 70

Maskinbeskrivelse....70

Montering 71

Ibrugtagning 71

Betjening 71

Transport....71

Opbevaring....71

Pleje og vedligeholdelse 71

Hjælp ved fejl 72

Garanti 72

Tekniske data 72

Vibrationsværdi 72

EU-overensstemmelseserklæring 73

ulykkesforebyggelsesforskrifter overholdes.

Faregrader

⚠️FARE

Sikker transport og opbevaring

Fare for tilskadekomst og beskadigelse

Hold en minimumsafstand på 15 m til personer, dyr og genstande.

Tilbehør og reservedele

Anvend hverken savklinger eller metalknive.

Montér trådbeskyttelse

ADVARSEL

Kniv på trådbeskyttelse

Snitsår

Montér trådbeskyttelsen før den første ibrugtagning.

ADVARSEL

Fritliggende tråd

Snitsår

1. Forbind skaftets øverste og nederste del.

Figur E

Fare for tilskadekomst og beskadigelse

Pleje og vedligeholdelse

⚠FORSIGTIG

Ukontrolleret start

Snitsår

EU-overensstemmelseserklæring

Tilbehør og reservedeler 78

Leveringsomfang....78

Beskrivelse av apparatet.... 78

Montering 78

Igangsetting....79

Betjening 79

Transport....79

Lagring 79

Stell og vedlikehold 79

Vibrasjonsverdi.... 80

EU-samsvarserklæring.... 80

Før du tar i bruk appa- ratet første gang, må du lese og følge sikkerhetshen- visningene, den originale bruks- anvisningen, de vedlagte sikkerhetshenvisningene for batteripakken og den vedlagte originale bruksanvisningen for batteripakken/standardladeren. Følg anvisningene. Oppbevar heftene til senere bruk eller for annen eier.

I tillegg til instruksene i denne bruksanvisningen må du ta hensyn til de generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

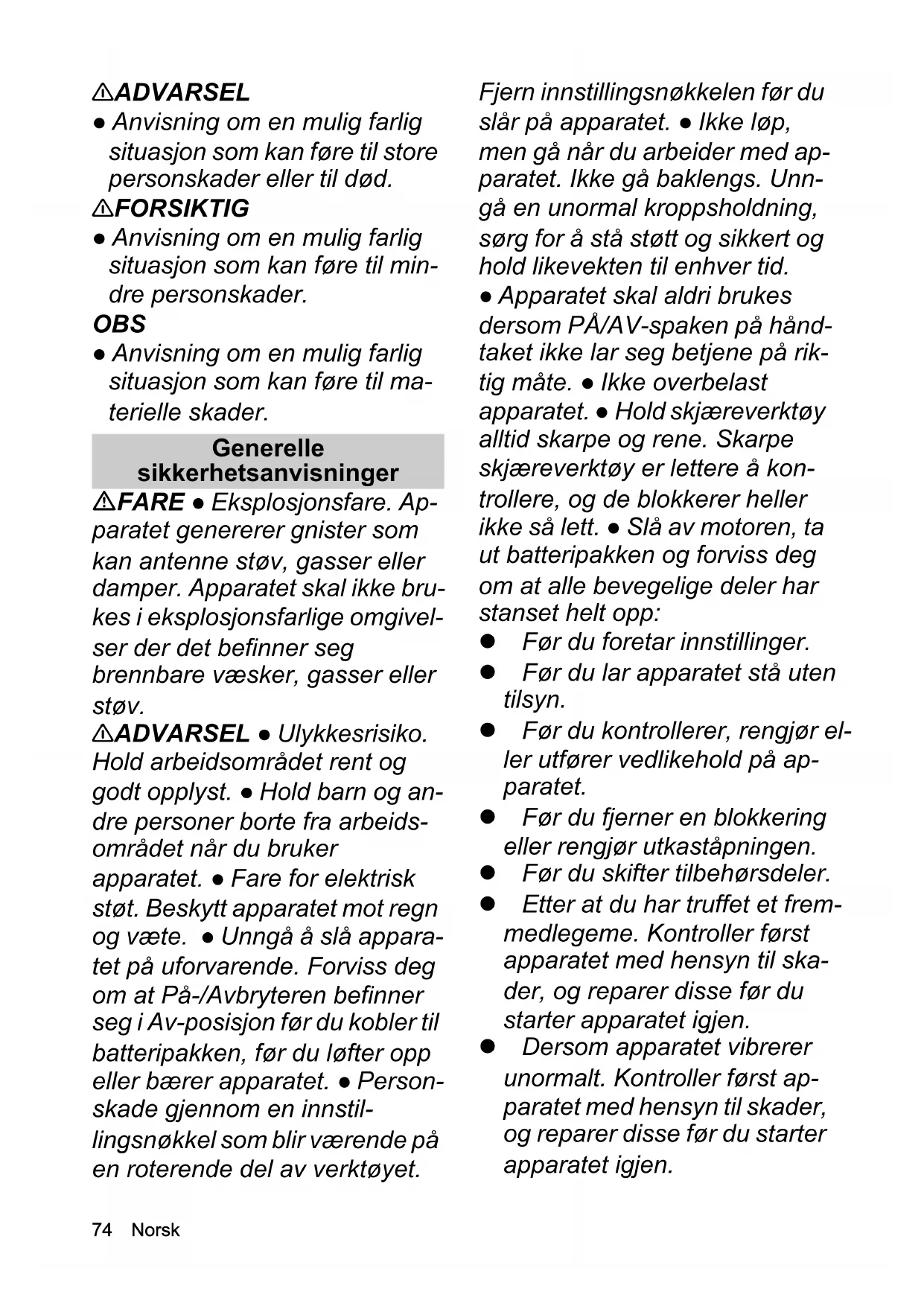

▲ADVARSEL

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Generelle sikkerhetsanvisninger

⚠️FARE ● Eksplosjonsfare. Apparatet genererer gnister som kan antenne støv, gasser eller damper. Apparatet skal ikke brukes i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv.

⚠ ADVARSEL • Ulykkesrisiko. Hold arbeidsområdet rent og godt opplyst. • Hold barn og andre personer borte fra arbeidsområdet når du bruker apparatet. • Fare for elektrisk støt. Beskytt apparatet mot regn og væte. • Unngå å slå apparatet på uforvarende. Forviss deg om at På-/Avbryteren befinner seg i Av-posisjon før du kobler til batteripakken, før du løfter opp eller bærer apparatet. • Person-skade gjennom en innstillingsnøkkel som blir værende på en roterende del av verktøyet.

Fjern innstillingsnøkkelen før du slår på apparatet. • Ikke løp, men gå når du arbeider med apparatet. Ikke gå baklengs. Unngå en unormal kroppsholdning, sørg for å stå støtt og sikkert og hold likevekten til enhver tid.

- Apparatet skal aldri brukes dersom PÅ/AV-spaken på håndtaket ikke lar seg betjene på riktig måte. - Ikke overbelast apparatet. - Hold skjæreverktøy alltid skarpe og rene. Skarpe skjæreverktøy er lettere å kontrollere, og de blokkerer heller ikke så lett. - Slå av motoren, ta ut batteripakken og forviss deg om at alle bevegelige deler har stanset helt opp:

• Før du foretar innstillinger.
• Før du lar apparatet stå uten tilsyn.
• Før du kontrollerer, rengjør eller utfører vedlikehold på ap- paratet.
• Før du fjerner en blokkering eller rengjør utkaståpningen.
• Før du skifter tilbehørsdeler.
• Etter at du har truffet et fremmedlegeme. Kontroller først apparatet med hensyn til skader, og reparer disse før du starter apparatet igjen.
• Dersom apparatet vibrerer unormalt. Kontroller først apparatet med hensyn til skader, og reparer disse før du starter apparatet igjen.

⚠FORSIKTIG • Apparatet må ikke drives av personer som er påvirket av medikamenter eller narkotika som innskrenker reaksjonsevnen. Bruk kun apparatet når du er uthvilt og frisk. • Bruk egnede verneklær når du arbeider med apparatet. Verneutstyr som eksempelvis støvmasker, sklisikre sko, vernehjelm eller hørselsvern reduserer faren for personskade. • Bruk vernebriller og hørselsvern. • Hørselsvern kan begrense din evne til å høre varselslyder, vær derfor oppmerksom på mulige farer i nærheten av arbeidsområdet.

- Bruk hjelm ved arbeid i områder der det er fare for fallende gjenstander. ADVARSEL • Bruk lange, tykke bukser, overdeler med lange ermer og sklisikre støvler under arbeidet. Ikke arbeid barbeint. Ikke bruk sandaler eller korte bukser. Unngå løstsittende klær eller klær med snorer og bänd. FORSIKTIG

- Fare for personskader ved bruk av løstsittende klær, løst hår eller smykker som kan sette seg fast i apparatets bevegelige deler. Hold klær og smykker unna maskinens bevegelige deler. Sett opp langt hår. • Bruk bare apparatet og tilbehøret slik det forklares i disse anvisningene, ta arbeidsbetingelsene og arbeidet som skal utføres i betraktning for å unngå farlige situasjoner.

Sikker drift

⚠️ FARE ● Fare for alvorlige personskader når gjenstander slynges ut av kniven eller ledninger eller snorer vikles inn i klippeverktøyet. Arbeidsområdet skal kontrolleres nøye med hensyn til gjenstander som steiner, kvister, metall, ledninger, knokler eller leketøy. Disse skal fjernes.

⚠ ADVARSEL • Apparatet skal ikke brukes av barn eller personer med innskrenkede fysiske, sensoriske eller intellektuelle evner eller personer som ikke er fortrolige med disse anvisningene. • Bruk apparatet bare i dagslys eller ved god kunstig belysning. • Ikke bruk apparatet i vått gress eller när det regner.

- Hold en minsteavstand på 15 m til personer og dyr. Stopp apparatet dersom noen begir seg innenfor dette området.

- Hold den påmonterte skjærea-nordningen nedenfor hoftehøy-de. - Bruk apparatet aldri med skadde eller uten påmonterte verneinnretninger. - Bruk aldri skjæretråd av metall. - Bruk apparatet kun i områder utendørs.

- Hold hender og føtter borte fra skjærearbeidsflaten, fremfor alt når du slår på motoren. - Fare for personskader. Knivene på

vernedekselet til forkorting av skjæretråden er svært skarp, så unngå enhver berøring, spesielt ved rengjøring. • Sørg for at alle ventilasjonsåpninger er frie for avleiringer. • Kontroller apparatet for skader hver gang før bruk og etter hvert slag. Skadde deler, f.eks. En bryter, må repareres av vår autoriserte kundeservice eller skiftes ut.

• Forviss deg om at det påmonterte drivhodet er montert og festet på fagmessig måte.
• Sørg for at alle verneinnretninger, guardrails og håndtak er godt og riktig festet. - Kontroller at trådkutteren er riktig posisjonert og sikret før du begynner bruken av apparatet. - Bruk kun den originale reserveskjæretråden fra produsenten. Ikke bruk noen annen skjæreanordning.
• Fare for personskader. Ikke foreta noen endringer på apparatet.

Merknad • I noen regioner kan forskrifter bety innskrenkninger på bruken av dette apparatet. Innhent råd fra dine ansvarlige offentlige myndigheter.

Sikkert vedlikehold og pleie

⚠ ADVARSEL • Etter at du har skjøvet ut en ny tråd, må du først stille apparatet i normal driftsstilling, før du slår på apparatet.
- Sørg for at apparatet er i sikker stand ved å regelmessig sjekke

at bolter, muttere og skruer sitter godt fast. • Kontroller at bevegelige deler fungerer uten problemer og ikke sitter i klem, om deler er brukket eller skadet. Få et skadd apparat reparert før du tar det i bruk igjen. • Slå av motoren, fjern batteriet og sørg for at alle bevegelige deler har stanset helt:

• før du rengjør eller vedlikeholder apparatet.
• før du skifter tilbehørsdeler.

⚠ FORSIKTIG ● Bruk kun tilbehør og reservedeler som produsenten har frigitt. Originalt tilbehør og originalreservedeler gir garanti for sikker drift av apparatet uten funksjonsfeil.

OBS • Rengjør produktet etter hver bruk med en myk og tørr klut.

Merknad • Service- og vedlike-holdsarbeid må bare utføres av tilsvarende kvalifisert og spesielt opplært fagpersonale. Vi anbefaler å sende produktet til reparasjon hos et autorisert servicesenter. • Du har bare lov til å utføre innstillingene og reparasjonene som er beskrevet i denne bruksanvisningen. Ta kontakt med din autoriserte kundeservice for reparasjoner ut-over dette. • Få skadde eller ulesbare varselskilt på apparatet skiftet ut av autorisert kundeservice.

Sikker transport og lagring

⚠FORSIKTIG • Fare for per-sonskader og skader på apparatet. Sikre apparatet mot bevegelse eller fall under transport.

OBS • Fjern alle fremmedlegemer fra apparatet før du transporterer eller lagrer det. • Lagre apparatet på et tørt sted med god lufting og utilgjengelig for barn. Hold apparatet unna stoffer med korroderende effekt, som hagekjemikalier. • Ikke lagre apparatet utendørs.

Restfarer

ADVARSEL

• Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppstå under bruk av apparatet:
• Vibrasjoner kan forårsake skader. Bruk riktig verktøy for hver type arbeid, anvend passende grep og begrens arbeidstiden og eksponeringen.
• Støy kan føre til hørselsskader. Bruk hørselsvern og reduser belastningen.
• Skader på grunn av gjenstander som slynges ut.

Redusering av risiko

⚠FORSIKTIG

• Dersom apparatet brukes lenge kan det oppstå problemer med blodomløpet i hendene pga. vibrasjonene. En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:
• Personlig anlegg til dårlig blodomløp (stadig kalde fingre, kribling i fingrene).
• Lav omgivelsestemperatur. Bruk varme hansker for å be-skytte hendene.
• For fast grep reduserer sirkulasjonen.
• Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.
  Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som v.eks. Kribling i fingrene, bør du oppsøke lege.

Forskriftsmessig bruk

⚠️FARE

Ikke forskriftsmessig bruk

Livsfare på grunn av kuttskader

Ikke bruk kniver av metall, som sagblad eller krattkniv.

ADVARSEL

Gjenstander kan slynges ut i luften

Fare for personskader og materielle skader

• Apparatet er beregnet til arbeid utendørs.
• Apparatet kan brukes til å trimme gress som vokser langs vegger, gjerder, trær eller kanter.
• Apparatet kan også brukes til å klippe gress på steder det er vanskelig å komme til med gressklipper, for eksempel grøfter, skråninger og lysninger.
• Modifikasjoner og endringer som ikke er godkjent av produsenten, er ikke tillatt.
• Apparatet skal ikke brukes i våte omgivelser eller när det regner.
• Ikke klipp vått gress.

Forutsigbar feil bruk

All bruk som ikke er faller inn under tiltenkt bruk er forbudt.

Brukeren er ansvarlig for skader som oppstår på grunn av ikke tiltenkt bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler- tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Bruk passende øye- og hørselsvern under arbeidet med apparatet.

Bruk sklisikre og slitesterke hansker ved arbeid med apparatet.

Bruk sved sklifaste vernesko under arbeid med motorsagen.

Skade på hendene gjennom skarpt skjæreverktøy.

Fare på grunn av gjenstander som slynges ut. Hold avstand.

Ikke utsett apparatet for regn eller fuktige omgivelser.

Bruk verken sagblad eller metallkniv.

Det garanterte lydtrykknivået angitt på etiketten er på 94 dB.

Trekk: Hurtiglås for bærestropp

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Figurer, se grafikkside

Figur A

① Skjæreblad
② Trådspole
③ Läsemekanisme trädspole
④ Nedre skaft
⑤ ∅vre skaft
⑥ Fremre håndtak
⑦ Malje for bærestropp
8 Bakre håndtak
⑨ Låseknapp batteri
⑩Apparatbryter
⑪ Låseknapp apparatbryter
12 Bryter hastighet
⑬Typeskilt
14 Trådbeskyttelse
⑮*Batteripakke Battery Power+ 36 V
⑯*Hurtiglader Battery Power+ 36 V
⑰Stropp

* ekstrautstyr

Batteripakke

Apparatet kan drives med en Kärcher 36 V Battery Power batteripakke.

Montering

Montere trådbeskyttelse

ADVARSEL

Kniv på trådbeskyttelsen

Kuttskader

Monter trådbeskyttelsen før du tar apparatet i bruk første gang.

ADVARSEL

Åpent liggende tråd

Kuttskader

Bruk aldri apparatet uten trådbeskyttelse.

Figur B

Trådbeskyttelsen må vende mot brukeren.

Når du monterer komponentene, må du forsikre deg om at utsparingene på siden stemmer overens.

1. Monter tannkransen.

Figur C

1. Monter dekslet til trådbeskyttelsen.

2. Stikk et verktøy (f.eks. en skrutrekker) gjennom ut-sparingene på siden for å forhindre at holderen vris med.

Figur D

1. Monter trådspolen.

Montere skaftet

1. Sett sammen det øverste og nederste skaftet. Figur E

Montere det fremre håndtaket

1. Skru fast det fremre håndtaket i ønsket høyde på det øverste skaftet.

Figur F

Igangsetting

Montere batteripakke

1. Skyv batteripakken inn i åpningen på apparatet til den klikker på plass.

Figur G

Betjening

Hekte på bæresele

1. Legg stroppen over en skulder.

Figur H

1. Trykk krokene på bærestroppen inn i maljen på skaftet.

Arbeidsteknikk

⚠FORSIKTIG

1. Slå utløserknappen for apparatbryteren bakover.

Figur I

1. Trykk på apparatbryteren. Apparatet starter.

2. Velg ønsket hastighet med hastighetsbryteren. Figur J

3. Før skjærehodet parallelt med bakken.

4. Under klipping føres apparatet i en halvsirkelformet bevegelse over gresset.

5. Høyt gress må klippes i flere omganger.

6. Slipp apparatbryteren. Apparatet stopper.

Forlengelse av trådlengden under bruken

Under klippingen slites tråden i apparatet, den frynses opp, slites av og blir kortere. En for kort tråd fører til et utilfredsstillende klipperesultat.

Merknad

Trådlengden kan forlenges under bruk.

1. Dunk skjærehodet lett mot bakken mens apparatet er på. Tråden forlenges automatisk, og på kutteeggen forkortes den til passende lengde.

Merknad

Når tråden ikke lenger forlenges automatisk, må du skifte tråd eller trådspole (se kapittel Skifte skjæreverktøy).

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Trekk knappen opplåsing batteripakke i retning av batteripakken.

Figur K

1. Trykk på läseknappen for batteripakken for å låse opp batteripakken.

2. Ta batteripakken ut av apparatet.

Avslutte driften

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).

2. Rengjør apparatet (se kapitlet Rengjøring av apparatet).

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Ved transport i kjøretøy må apparatet sikres mot å skli og velte.

Lagring

Rengjør apparatet før hver gang det lagres (se kapitlet Rengjøring av apparatet).

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet på et tørt sted med god lufting. Hold apparatet unna korroderende stoffer som hagekjemikalier og veisalt. Apparatet skal ikke lagres utendørs.

Stell og vedlikehold

⚠FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før alt arbeid på apparatet.

Rengjøring av apparatet

1. Fjern gressrester fra trådbeskyttelsen og skjærehodet.

2. Ved behov kan apparatdeler rengjøres med en fuktig klut.

3. Batteriholderen og de elektriske kontaktene skal rengjøres jevnlig for smuss og fremmedlegemer.

Skifte skjæreverktøy Bytte skjæretråd

1. Plasser dreieknappen til trådspolen slik at markeringene på knappen og spoledekselet stemmer overens.

Figur L

1. Fjern trådrester om nødvendig.

2. Trekk den nye skjæretråden gjennom maljene inntil skjæretråden har samme lengde på begge sider av trådspolen.

3. Trykk på dreieknappen på trådspolen og vri den med klokken.

Figur M

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er ikke satt riktig inn.	● Skyv batteriet inn i holderen til det klikker på plass.
	Batteriet er tomt. ● Lad opp batteriet.
	Batteriet er defekt. ● Skift ut batteriet.
Apparatet stopper under drift	Tråden er for lang og fører til overbelastning av motoren	● Monter trådbeskyttelse.Tråden forkortes automatisk.
	Skjærehodet er blokkert av gressrester	● Fjern gressrester.
	Motoren er overbelastet	● Slå bare egnet material, se kapittel Forskriftsmessig bruk.
	Motoren er overopphetet	● Avbryt arbeidet og la motoren avkjøles.
	Batteriet er overopphetet	● Avbryt arbeidet og vent til batteritemperaturen er i normalområdet.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske data

Effektspesifikasjoner apparat
Driftsspenning	V	36
Arbeidsbredde	mm	380
Skjæretråd, diameter	mm	1,65
Maks turtall	/min	5600 ± 10%

Registrerte verdier iht. EN 50636-2-91
Lydtrykknivå L_pA	dB(A)	79,6
Usikkerhet K_pA	dB(A)	3,0
Lydeffektnivå L_WA + usikkerhet K_WA	dB(A)	94
Hånd-arm-vibrasjonsverdi fremre håndtak	m/s ^2	3,4
Hånd-arm-vibrasjonsverdi bakre håndtak	m/s ^2	2,1
Usikkerhet K	dB(A)	1,5
Mål og vekt
Lengde x bredde x høyde	mm	1773 x 366 x 277
Vekt (uten batteripakke)	kg	4,0

Med forbehold om tekniske endringer.

Vibrasjonsverdi

ADVARSEL

Den angitte vibrasjonsverdien ble målt med en standard testmetode og kan brukes til sammenligning av apparatene.

Den angitte vibrasjonsverdien kan brukes i en foreløpig evaluering av belastningen.

Avhengig av typen og måten apparatet brukes på, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien.

Apparater med hånd-arm vibrasjonsverdi > 2,5 m/s² (se kapittel Tekniske data i driftsveiledningen)

⚠ FORSIKTIG • Hvis apparatet brukes i flere timer kan det føre til at en føler seg vissen. • Bruk varme hansker for å beskytte hendene. • Ta pause regelmessig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Batteridrevet gresstrimmer

Type: 1.042-502.x

Gjeldende EU-direktiver

2000/14/EG (+2005/88/EG)

Navn og adresse til involvert teknisk kontrollorgan

TÜV Rheinland LGA Products GmbH (NB 0197)

Tillystraße 2

D-90431 Nürnberg

Lydeffektnivå dB(A)

Mält:89,3

Garantert:94

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Rengöring av maskinen
