LTR 1830 Battery Set - Gressklipper Kärcher - Gratis bruksanvisning og manual

BRUKSANVISNING LTR 1830 Battery Set Kärcher

over materialet ved slåning.

• 1,5 Mål og vægt Længde x bredde x højde mm 1329 x 3 12 x 327 Vægt (uden batteripakke) kg 2,2Norsk 77 levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Græstrimmer/kanttrimmer Type: LTR 18-30 Battery 1.444-31x.0 Relevante EU-direktiver 2000/14/EF (+2005/88/EF) 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU Anvendte harmoniserede standarder EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-91:2014 EN 50581:2012 EN 55014-1:2017 EN 55014-2:2015 Anvendt overensstemmelsesvurderingsproces 2000/14/EF og ændret af 2005/88/EF: Tillæg VI Lydeffektniveau dB(A) Målt:93,2 Garanteret:96 Navn og adresse på det pågældende bemyndigede organ Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Identifikationsnr. 0499 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/07/01 Indhold Sikkerhetsanvisninger Før du tar i bruk appa- ratet første gang, må du lese og følge sikkerhetshen- visningene, den originale bruks- anvisningen, de vedlagte sikkerhetshenvisningene for batteripakken og den vedlagte originale bruksanvisningen for batteripakken/standardladeren. Følg anvisningene. Oppbevar heftene til senere bruk eller for annen eier. I tillegg til instruksene i denne bruksanvisningen må du ta hen- syn til de generelle forskrifter vedrørende sikkerhet og fore- bygging av ulykker. Risikonivå FARE ● Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL ● Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG ● Anvisning om en mulig farlig situasjon som kan føre til min- dre personskader. OBS ● Anvisning om en mulig farlig situasjon som kan føre til ma- terielle skader. Sikkerhetsanvisninger p. 77
• Forskriftsmessig bruk p. 81
• Miljøvern p. 81
• Tilbehør og reservedeler p. 81
• Leveringsomfang p. 82
• Symboler på apparatet p. 82
• Beskrivelse av apparatet p. 82
• Montering p. 82
• Igangsetting p. 82
• Betjening p. 83
• Transport p. 83
• Lagring p. 83
• Stell og vedlikehold p. 83
• Bistand ved feil p. 84
• Garanti p. 84
• Tekniske data p. 84
• Vibrasjonsverdi p. 84

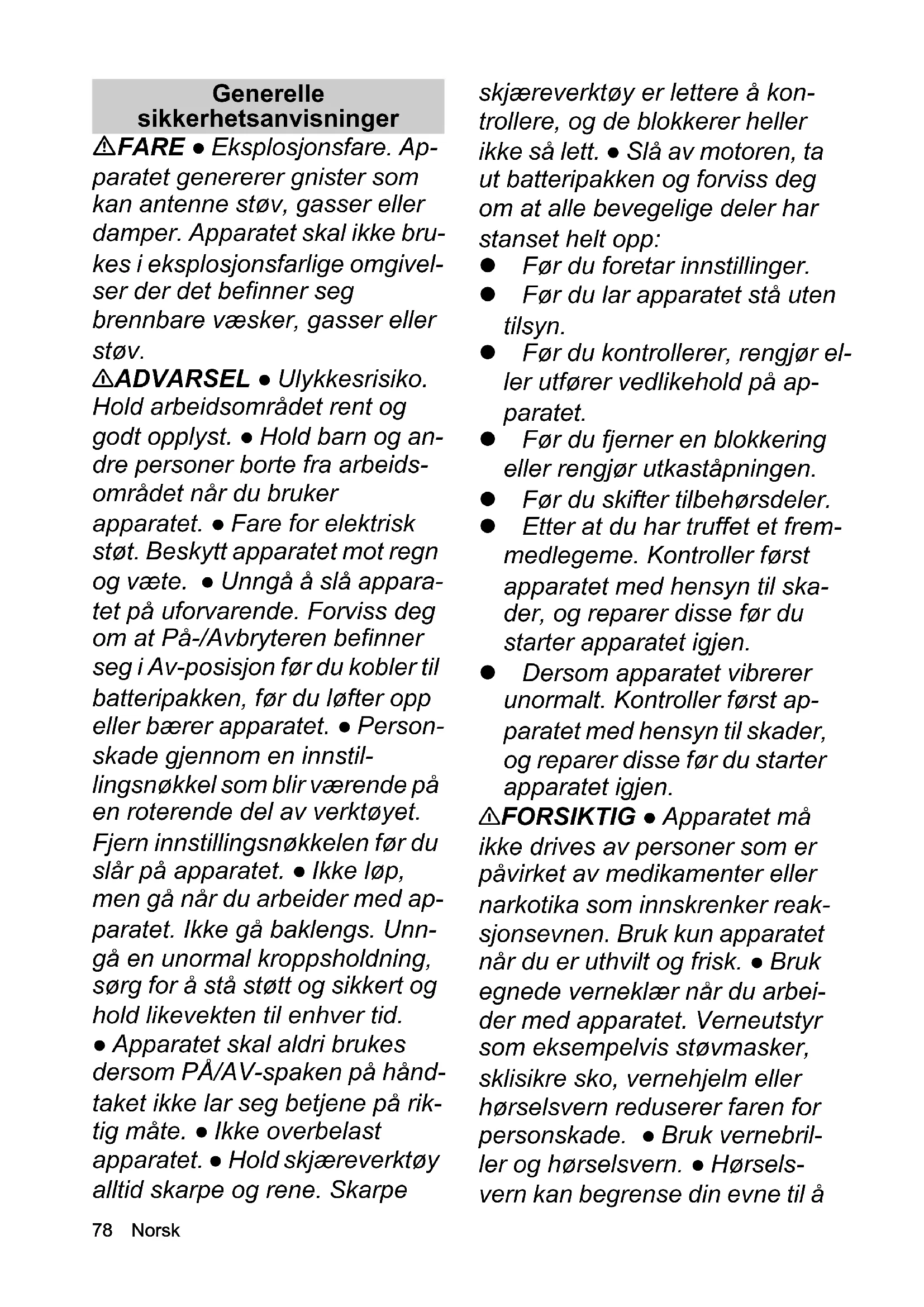

• EU-samsvarserklæring Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser78 Norsk Generelle sikkerhetsanvisninger FARE ● Eksplosjonsfare. Ap- paratet genererer gnister som kan antenne støv, gasser eller damper. Apparatet skal ikke bru- kes i eksplosjonsfarlige omgivel- ser der det befinner seg brennbare væsker, gasser eller støv. 몇 ADVARSEL ● Ulykkesrisiko. Hold arbeidsområdet rent og godt opplyst. ● Hold barn og an- dre personer borte fra arbeids- området når du bruker apparatet. ● Fare for elektrisk støt. Beskytt apparatet mot regn og væte. ● Unngå å slå appara- tet på uforvarende. Forviss deg om at På-/Avbryteren befinner seg i Av-posisjon før du kobler til batteripakken, før du løfter opp eller bærer apparatet. ● Person- skade gjennom en innstil- lingsnøkkel som blir værende på en roterende del av verktøyet. Fjern innstillingsnøkkelen før du slår på apparatet. ● Ikke løp, men gå når du arbeider med ap- paratet. Ikke gå baklengs. Unn- gå en unormal kroppsholdning, sørg for å stå støtt og sikkert og hold likevekten til enhver tid. ● Apparatet skal aldri brukes dersom PÅ/AV-spaken på hånd- taket ikke lar seg betjene på rik- tig måte. ● Ikke overbelast apparatet. ● Hold skjæreverktøy alltid skarpe og rene. Skarpe skjæreverktøy er lettere å kon- trollere, og de blokkerer heller ikke så lett. ● Slå av motoren, ta ut batteripakken og forviss deg om at alle bevegelige deler har stanset helt opp: Før du foretar innstillinger. Før du lar apparatet stå uten tilsyn. Før du kontrollerer, rengjør el- ler utfører vedlikehold på ap- paratet. Før du fjerner en blokkering eller rengjør utkaståpningen. Før du skifter tilbehørsdeler. Etter at du har truffet et frem- medlegeme. Kontroller først apparatet med hensyn til ska- der, og reparer disse før du starter apparatet igjen. Dersom apparatet vibrerer unormalt. Kontroller først ap- paratet med hensyn til skader, og reparer disse før du starter apparatet igjen. 몇 FORSIKTIG ● Apparatet må ikke drives av personer som er påvirket av medikamenter eller narkotika som innskrenker reak- sjonsevnen. Bruk kun apparatet når du er uthvilt og frisk. ● Bruk egnede verneklær når du arbei- der med apparatet. Verneutstyr som eksempelvis støvmasker, sklisikre sko, vernehjelm eller hørselsvern reduserer faren for personskade. ● Bruk vernebril- ler og hørselsvern. ● Hørsels- vern kan begrense din evne til åNorsk 79 høre varselslyder, vær derfor oppmerksom på mulige farer i nærheten av arbeidsområdet. ● Bruk hjelm ved arbeid i områ- der der det er fare for fallende gjenstander.ADVARSEL ● Bruk lange, tykke bukser, overdeler med lange ermer og sklisikre støvler under arbeidet. Ikke ar- beid barbeint. Ikke bruk sanda- ler eller korte bukser. Unngå løstsittende klær eller klær med snorer og bånd.FORSIKTIG ● Fare for personskader ved bruk av løstsittende klær, løst hår eller smykker som kan sette seg fast i apparatets bevegelige deler. Hold klær og smykker un- na maskinens bevegelige deler. Sett opp langt hår. ● Bruk bare apparatet og tilbehøret slik det forklares i disse anvisningene, ta arbeidsbetingelsene og arbei- det som skal utføres i betrakt- ning for å unngå farlige situasjoner. Sikker drift FARE ● Fare for alvorlige personskader når gjenstander slynges ut av kniven eller lednin- ger eller snorer vikles inn i klip- peverktøyet. Arbeidsområdet skal kontrolleres nøye med hen- syn til gjenstander som steiner, kvister, metall, ledninger, kno- kler eller leketøy. Disse skal fjer- nes. 몇 ADVARSEL ● Apparatet skal ikke brukes av barn eller perso- ner med innskrenkede fysiske, sensoriske eller intellektuelle evner eller personer som ikke er fortrolige med disse anvisninge- ne. ● Bruk apparatet bare i dagslys eller ved god kunstig belysning. ● Ikke bruk apparatet i vått gress eller når det regner. ● Hold en minsteavstand på 15 m til personer og dyr. Stopp apparatet dersom noen begir seg innenfor dette området. ● Hold den påmonterte skjærea- nordningen nedenfor hoftehøy- de. ● Bruk apparatet aldri med skadde eller uten påmonterte verneinnretninger. ● Bruk aldri skjæretråd av metall. ● Bruk ap- paratet kun i områder utendørs. ● Hold hender og føtter borte fra skjærearbeidsflaten, fremfor alt når du slår på motoren. ●  Fare for personskader, skjæreverk- tøyet roterer videre etter at mo- toren er slått av. ● Fare for personskader. Knivene på ver- nedekselet til forkorting av skjæ- retråden er svært skarp, så unngå enhver berøring, spesielt ved rengjøring. ● Sørg for at alle ventilasjonsåpninger er frie for avleiringer. ● Kontroller appara- tet for skader hver gang før bruk og etter hvert slag. Skadde de- ler, f.eks. En bryter, må repare- res av vår autoriserte kundeservice eller skiftes ut.80 Norsk ● Forviss deg om at det påmon- terte drivhodet er montert og festet på fagmessig måte. ● Sørg for at alle verneinnretnin- ger, guardrails og håndtak er godt og riktig festet. ● Kontroller at trådkutteren er riktig posisjo- nert og sikret før du begynner bruken av apparatet. ● Bruk kun den originale reserveskjæretrå- den fra produsenten. Ikke bruk noen annen skjæreanordning. ● Fare for personskader. Ikke foreta noen endringer på appa- ratet. Merknad ● I noen regioner kan forskrifter bety innskrenkninger på bruken av dette apparatet. Innhent råd fra dine ansvarlige offentlige myndigheter. Sikkert vedlikehold og pleie 몇 ADVARSEL ● Etter at du har skjøvet ut en ny tråd, må du først stille apparatet i normal driftsstil- ling, før du slår på apparatet. ● Sørg for at apparatet er i sikker stand ved å regelmessig sjekke at bolter, muttere og skruer sitter godt fast. ● Kontroller at beve- gelige deler fungerer uten pro- blemer og ikke sitter i klem, om deler er brukket eller skadet. Få et skadd apparat reparert før du tar det i bruk igjen. ● Slå av mo- toren, fjern batteriet og sørg for at alle bevegelige deler har stan- set helt: før du rengjør eller vedlikehol- der apparatet. før du skifter tilbehørsdeler. 몇 FORSIKTIG ● Bruk kun tilbe- hør og reservedeler som produ- senten har frigitt. Originalt tilbehør og originalreservedeler gir garanti for sikker drift av ap- paratet uten funksjonsfeil. OBS ● Rengjør produktet etter hver bruk med en myk og tørr klut. Merknad ● Service- og vedlike- holdsarbeid må bare utføres av tilsvarende kvalifisert og spesielt opplært fagpersonale. Vi anbe- faler å sende produktet til repa- rasjon hos et autorisert servicesenter. ● Du har bare lov til å utføre innstillingene og repa- rasjonene som er beskrevet i denne bruksanvisningen. Ta kontakt med din autoriserte kun- deservice for reparasjoner ut- over dette. ● Få skadde eller ulesbare varselskilt på apparatet skiftet ut av autorisert kundeser- vice. Sikker transport og lagring 몇 ADVARSEL ● Slå av appara- tet, la det avkjøles og fjern batte- riet før du lagrer eller transporterer det. 몇 FORSIKTIG ● Fare for per- sonskader og skader på appara- tet. Sikre apparatet mot bevegelse eller fall under trans- port.Norsk 81 OBS ● Fjern alle fremmedlege- mer fra apparatet før du trans- porterer eller lagrer det. ● Lagre apparatet på et tørt sted med god lufting og utilgjengelig for barn. Hold apparatet unna stof- fer med korroderende effekt, som hagekjemikalier. ● Ikke la- gre apparatet utendørs. Restfarer 몇 ADVARSEL ● Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppstå un- der bruk av apparatet: Vibrasjoner kan forårsake skader. Bruk riktig verktøy for hver type arbeid, anvend pas- sende grep og begrens ar- beidstiden og eksponeringen. Støy kan føre til hørselsska- der. Bruk hørselsvern og re- duser belastningen. Skader på grunn av gjenstan- der som slynges ut. Redusering av risiko 몇 FORSIKTIG ● Dersom apparatet brukes len- ge kan det oppstå problemer med blodomløpet i hendene pga. vibrasjonene. En generell brukstid kan ikke fastsettes, da denne er avhengig av flere fak- torer: Personlig anlegg til dårlig blodomløp (stadig kalde fin- gre, kribling i fingrene). Lav omgivelsestemperatur. Bruk varme hansker for å be- skytte hendene. For fast grep reduserer sirku- lasjonen. Uavbrutt arbeid er mer ugun- stig enn arbeid med innlagte pauser. Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som v.eks. Kribling i fingrene, bør du oppsøke lege. Forskriftsmessig bruk FARE Ikke forskriftsmessig bruk Livsfare på grunn av kuttskader Bruk apparatet slik det er tiltenkt. Ikke bruk kniver av metall, som sagblad eller krattkniv. 몇 ADVARSEL Gjenstander kan slynges ut i luften Fare for personskader og materielle skader Hold en minsteavstand på 15 m til personer, dyr og ob- jekter. Apparatet er beregnet til arbeid utendørs. Apparatet kan brukes til å trimme gress som vokser langs vegger, gjerder, trær eller kanter. Apparatet kan også brukes til å klippe gress på ste- der det er vanskelig å komme til med gressklipper, for eksempel grøfter, skråninger og lysninger. Modifikasjoner og endringer som ikke er godkjent av produsenten, er ikke tillatt. Apparatet skal ikke brukes i våte omgivelser eller når det regner. Ikke klipp vått gress. Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø- re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidler- tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du un- der: www.kaercher.com/REACH Tilbehør og reservedeler Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.82 Norsk Leveringsomfang Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pak- ker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren. Symboler på apparatet Beskrivelse av apparatet I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Figurer, se grafikkside Figur A 1 Bakre håndtak 2 Låseknapp 3 Åpnemekanisme batteripakke 4 Apparatbryter 5 Fremre håndtak 6 Håndtakskrue 7 Øvre skaft 8 Teleskopmansjett 9 Dreiemansjett 10 Nedre skaft 11 Svingknapp 12 Plantebeskyttelsesbøyle 13 Trådbeskyttelse 14 Skjærekant 15 Skjæretråd 16 Spoledeksel 17 Låsemekanisme spoledeksel 18 Skjæreverktøy a) Trådspole b) Trimmerkniv 19 Malje 20 Knapp til å løsne tråden 21 *Batteripakke 22 *Lader 23 Typeskilt p. 85

3. Stikk et verktøy (f.eks. en skrutrekker) gjennom ut-

sparingene på siden for å forhindre at holderen vris med.

1. Skru fast det fremre håndtaket i ønsket høyde på det

2. Trekk ut det øvre skaftet til ønsket lengde er nådd.

3. Stram den teleskopiske kragen med urviseren.

Still inn trådlengden.

1. Trykk på knappen for å løsne tråden, og trekk tråden

ut av trådspolen til skjærekanten. Trykk på knappen flere ganger om nødvendig. Figur E Overhold alle advarsler og sikkerhetshenvis- ninger. Les og gjør deg forstått med alle an- visninger før du tar produktet i bruk. Bruk passende øye- og hørselsvern under arbeidet med apparatet. Ikke utsett apparatet for regn eller fuktige omgivelser. Bruk verken sagblad eller metallkniv. Fare på grunn av gjenstander som slynges ut. Hold avstand. Skade på hendene gjennom skarpt skjære- verktøy.Norsk 83 Montere batteripakke

1. Skyv batteripakken inn i åpningen på apparatet til

beskyttelsesbøylen. Figur G Arbeidsteknikk 몇 FORSIKTIG Hindringer i klippeområdet Fare for personskader og materielle skader Før klippearbeidene begynner, må arbeidsområdet kon- trolleres for objekter som kan bli slynget bort, eksempel- vis ståltråd, steiner, tråder eller glass.

3. Før skjærehodet parallelt med bakken.

4. Under klipping føres apparatet i en halvsirkelformet

bevegelse over gresset.

5. Høyt gress må klippes i flere omganger.

Forlengelse av trådlengden under bruken Under klippingen slites tråden i apparatet, den frynses opp, slites av og blir kortere. En for kort tråd fører til et utilfredsstillende klipperesultat. Merknad Trådlengden kan forlenges under bruk.

1. Trykk på svinghodet og still skjærehodet i posisjon i

2. Skyv dreiemansjetten ned og vri det nedre skaftet

180° med urviseren til dreiemansjetten klikker på plass. Figur L

Figur M Skifte skjæreverktøy Som skjæreverktøy står trådspolen og trimmerkniven til disposisjon.

2. Ta bort skjæreverktøyet som ikke behøves og sett

inn skjæreverktøyet du ønsker (se kapittel Skifte skjæreverktøy). Fjerne batteripakken Merknad Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Trekk knappen opplåsing batteripakke i retning av

batteripakken. Figur N

2. Trykk på låseknappen for batteripakken for å låse

1. Ta batteriet ut av apparatet (se kapittel Fjerne bat-

2. Rengjør apparatet (se kapitlet Rengjøring av appa-

ratet). Transport 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

2. Ved transport i kjøretøy må apparatet sikres mot å

skli og velte. Lagring Rengjør apparatet før hver gang det lagres (se kapitlet Rengjøring av apparatet).

1. Løsne teleskopmansjetten og skyv skaftet sammen.

3. Trykk på svinghodet og slå inn skjærehodet så langt

4. Oppbevar apparatet på et tørt sted med god lufting.

Hold apparatet unna korroderende stoffer som ha- gekjemikalier og veisalt. Apparatet skal ikke lagres utendørs. Stell og vedlikehold 몇 FORSIKTIG Ukontrollert start Kuttskader Ta batteriet ut av apparatet før alt arbeid på apparatet. 몇 FORSIKTIG Fare for personskader på grunn av skarpe kniver Bruk vernebriller og vernehansker ved alt arbeid på ap- paratet. Rengjøring av apparatet

1. Fjern gressrester fra trådbeskyttelsen og skjæreho-

2. Ved behov kan apparatdeler rengjøres med en fuk-

rengjøres jevnlig for smuss og fremmedlegemer. Skifte skjæreverktøy Skifte trådspole

forskriftene.84 Norsk

1. Trykk på låseknappen for spoledekselet og fjern

spoledekselet. Figur Q

2. Fjern kniven og kast sørg for forskriftsmessig av-

6. Still inn trådlengden (se kapittel Igangsetting).

1. Trykk på trimmerknivens låseknapp og fjern trim-

riktig posisjon idet du tar markeringen til hjelp. Figur T Bistand ved feil Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice. Batteripakkens kapasitet forringes ved tiltagende alder, også ved god pleie. Batteripakken vil derfor ikke oppnå full driftstid selv om den er helt oppladet. Dette er ikke en feil. Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i ga- rantitiden dersom disse kan føres tilbake til material- el- ler produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din for- handler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Tekniske data Med forbehold om tekniske endringer. Vibrasjonsverdi 몇 ADVARSEL Den angitte vibrasjonsverdien ble målt med en standard testmetode og kan brukes til sammenligning av appara- tene. Den angitte vibrasjonsverdien kan brukes i en foreløpig evaluering av belastningen. Avhengig av typen og måten apparatet brukes på, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien. Apparater med hånd-arm vibrasjonsverdi > 2,5 m/s² (se kapittel Tekniske data i Feil Årsak Utbedring Apparatet starter ikke Batteriet er ikke satt riktig inn. Skyv batteriet inn i holderen til det klikker på plass. Batteriet er tomt. Lad opp batteriet. Batteriet er defekt. Skift ut batteriet. Apparatet stopper under drift Tråden er for lang og fører til overbelast- ning av motoren Monter trådbeskyttelse. Tråden forkortes automatisk. Skjærehodet er blokkert av gressrester Fjern gressrester. Motoren er overbelastet Slå bare egnet material, se kapittel Fors- kriftsmessig bruk. Motoren er overopphetet Avbryt arbeidet og la motoren avkjøles. Batteriet er overopphetet Avbryt arbeidet og vent til batteritempera- turen er i normalområdet. Effektspesifikasjoner apparat Driftsspenning V 18 Arbeidsbredde mm 300 Skjæretråd, diameter mm 1,65 Tomgangsturtall 1/min 7700 +/- 10% Registrerte verdier iht. EN 50636–2-91 Lydtrykknivå L

dB(A) 96 Hånd-arm-vibrasjonsverdi fremre håndtak m/s

1,4 Hånd-arm-vibrasjonsverdi bakre håndtak m/s
