BRUKSANVISNING Estate 2398 HW STIGA

NORSK - Oversettelse av den originale bruksanvisningen

[2] Nominell eekt (*) [3] Omdreininger pr. minutt (*) [4] Elektrisk system [5] Fordekk [6] Bakdekk [7] Lufttrykk foran [8] Lufttrykk bak [9] Vekt (*) [10] Minste radius til ikke klippet gress [11] Klippehøyde [12] Klippebredde [13] Mekanisk transmisjon Fremdriftshastighet (ca.) ved 3 000 o/min. [14] Hydrostatisk transmisjon Fremdriftshastighet (ca.) ved 3 000 o/min. [15] Hastighetsgrense med snøkjettinger (hvis nnes) [16] Mål [17] Lengde [18] Lengde med oppsamler (lengde uten oppsamler) [19] Bredde [20] Bredde med deektor for sideutkast (Bredde uten deektor for sideutkast) [21] Høyde [22] Artikkelnummer for klippeinnretning [23] Drivstotankens volum [24] Belastningsgrense for hengera- nordning (maks. vertikal kraft) [25] Belastningsgrense for hengera- nordning (maks. hengervekt) [26] Maks. tillatt helling [27] Lydtrykknivå [28] Måleusikkerhet [29] Målt lydeektnivå [30] Garantert lydeektnivå [31] Vibrasjonsnivå ved førerplassen [32] Vibrasjonsnivå ved rattet [33] Tabell for korrekt kombinert bruk av tilbehør [33.A] Bakmontert tilbehør [33.B] Frontmontert tilbehør [42] Tilleggsutstyr på forespørsel [42.A1, 42.A2] Mulching-sett [42.B] Batterilader [42.C] Sett med tilhengerfeste [42.D] Presenning [42.E] Sett med vern for utkast bak (MP- series) [42.F] Snøkjettinger (18”) [42.G] Gjørme-/snøhjul (18”) [42.H] Tilhenger [42.I] Spreder [42.K] Snøplog [42.L] Blad- og gressoppsamler (SD- series)

7.7 Fastgøringsskruer og -møtrikker .......... 19

15.5 Kit til beskyttelse for bagudkast .......... 26

2. Fjern de to skruer (g. 9.H), som

Skift til gear SKAL ske, når maskinen er standset.

i tabellen "Tekniske data".

9. Når motoren er startet, slippes

11. Når motoren er startet, yttes

3. når motoren er slukket, lukkes

• Originale reservedele kan fås hos autoriserede servicecentre og forhandlere.

1. fjern opsamlingsposen eller

2. Frakobl kablerne fra batteriet og

3.1 Beskrivelse av maskinen og tilsiktet bruk

4.4 Montering og tilkobling av batteriet ........ 7

4.5 Montering av fremre støtfanger ............. 7

4.7 Montering av sideforsterkninger for

klippeenheten (kun for modeller med sideutkast). ............................................ 8

4.8 Montering og fullføring av den bakre

5.5 Girspak (mekanisk transmisjon) ............ 9

5.6 Bremsepedal (hydrostatisk transmisjon) 9

5.7 Trekkpedal (hydrostatisk transmisjon) ... 9

5.8 Spak for utkobling av hydrostatisk

transmisjon (hydrostatisk transmisjon) .. 9

5.9 Kontroll for innkobling og utkobling av

5.11 Spak for regulering av kuttehøyden ..... 10

5.12 Varsellampe og lydsignal (kun for

modeller med oppsamling bak) ........... 10

5.13 Spak for vipping av oppsamler (kun for

modeller med oppsamler bak)............. 10

6. BRUK AV MASKINEN................................. 10

6.1 Forberedende operasjoner.................. 10

7.2 Etterfylling av drivsto/tømming av

drivstotank ........................................ 15

7.3 Kontroll, etterfylling og tømming av

8.3 Utskifting av for-/bakhjulene ................ 18

15.5 Sett med vern for utkast bak ............... 24

15.12 Blad- og gressoppsamler ............. 24NO - 2

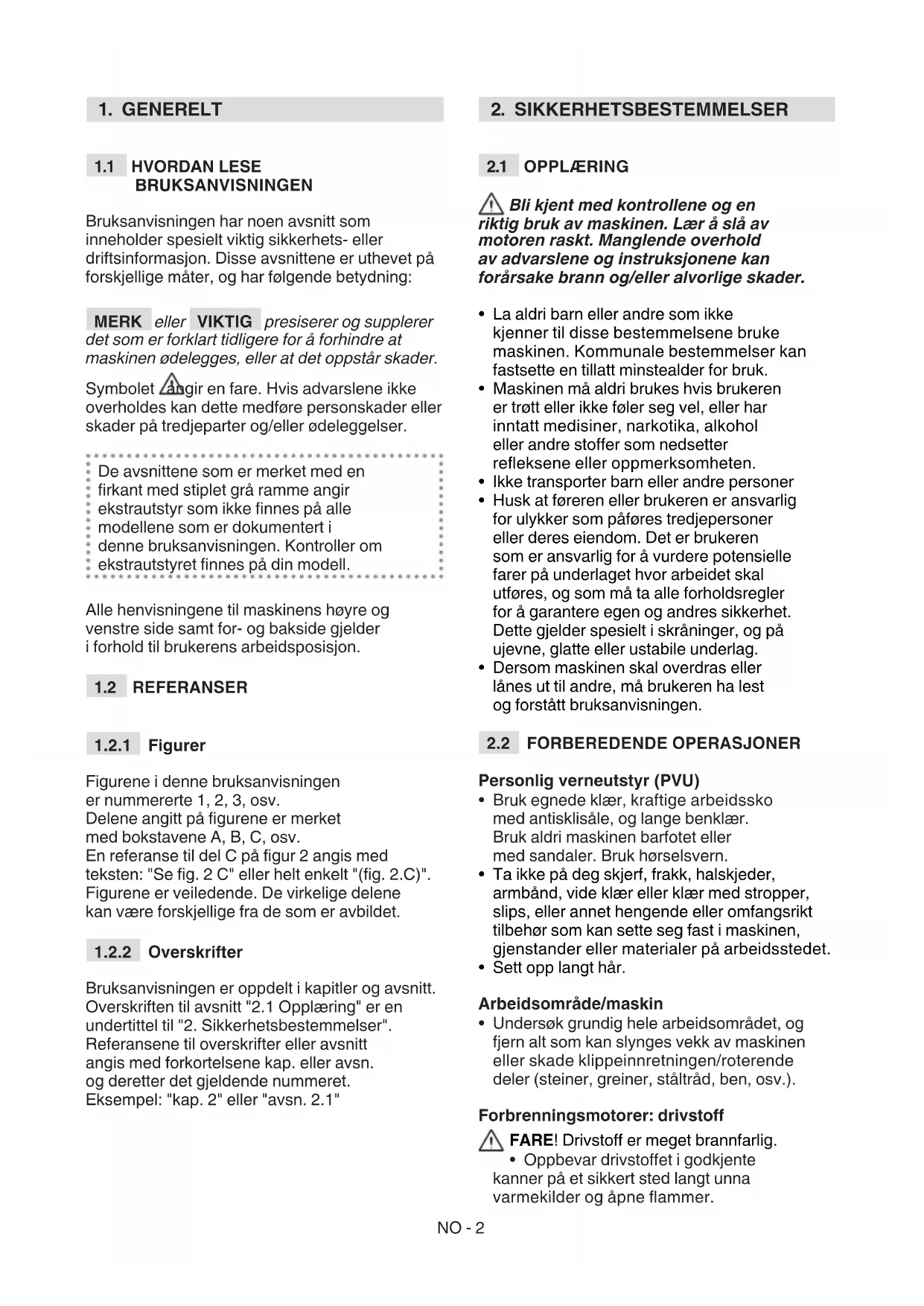

BRUKSANVISNINGEN Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning: MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader. Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjeparter og/eller ødeleggelser. De avsnittene som er merket med en rkant med stiplet grå ramme angir ekstrautstyr som ikke nnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret nnes på din modell. Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

Bli kjent med kontrollene og en riktig bruk av maskinen. Lær å slå av motoren raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader.

• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.

• Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoer som nedsetter reeksene eller oppmerksomheten.

• Ikke transporter barn eller andre personer

• Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjepersoner eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.

• Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

• Ta ikke på deg skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.

• Oppbevar drivstoet i godkjente kanner på et sikkert sted langt unna varmekilder og åpne ammer.NO - 3

• Kannene og oppbevaringsstedet må holdes frie for rester av gress, løv eller overødig fett.

• Oppbevar kannene utilgjengelige for barn.

• Ikke røyk under etterfyllingen eller fyllingen av drivsto eller ved håndtering av drivsto.

• Drivsto skal kun etterfylles utendørs og med bruk av en trakt.

• Unngå å inhalere drivstodamp.

• Ikke etterfyll drivsto eller ta av tanklokket mens motoren er i gang eller er varm.

• Åpne tanklokket forsiktig for gradvis å slippe ut det interne trykket.

• Ikke bruk åpen amme nær tankåpningen for å kontrollere innholdet.

• Ved driftstoekkasje må ikke motoren startes, men ytt maskinen unna området for å unngå brannfare, helt til drivstoet er dunstet bort og drivstodampene har løst seg opp.

• Tørk umiddelbart opp drivsto som er sølt på maskinen eller på bakken.

• Sett alltid lokkene på tanken og drivstokannen igjen og skru dem skikkelig fast.

• Ikke start maskinen på stedet for etterfyllingen. Motoren må startes minst 3 meter fra stedet for etterfyllingen.

• Unngå at drivstoet kommer i kontakt med klærne, og bytt eventuelt klær før motoren startes.

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektrisk kontakt eller mekanisk friksjon kan generere gnister som kan antenne støv eller damp.

• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.

• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.

• Unngå å arbeide når gresset er vått, når det regner og ved fare for tordenvær, spesielt lyn.

• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller volder. Maskinen kan velte hvis et hjul kommer over kanten eller hvis kanten gir etter.

• Vær oppmerksom i skråninger for å unngå velt eller tap av kontrollen over maskinen. De viktigste grunnene til tap av kontrollen er: – manglende hjulfeste, – for høy hastighet, – utilstrekkelig bremsing, – maskinen passer ikke til oppgaven, – manglende kjennskap til eektene som skyldes underlaget, – feil bruk som slepebil. Adferd

• Ikke la deg distrahere og konsentrer deg om kjøringen og arbeidet.

• Vær forsiktig når du rygger eller beveger deg bakover. Se bak deg før og mens du rygger for å passe på at det ikke nnes hindringer.

• Vær forsiktig når du sleper last eller bruker tungt utstyr: – Bruk kun godkjent tilhengerfeste. – Ikke ta skarpe svinger. Vær forsiktig når du rygger. – Bruk motvekter eller hjulvekter når dette er foreslått i bruksanvisningen.

• Vær forsiktig ved bruk av oppsamleren og tilbehør som kan endre maskinens stabilitet, spesielt i skråninger.

• Hold alltid hender og føtter langt fra klippeinnretningen, både under start og bruk av maskinen.

• Advarsel: Klippeenheten fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av.

• Vær oppmerksom på klippeenheter med mer enn en klippeinnretning, fordi en klippeinnretning i rotasjon kan føre til at andre innretninger roterer.

• Hold alltid god avstand fra utkasteråpningen.

• Ikke berør motorens deler, fordi de blir varme under bruk. Risiko for forbrenninger.

• For å unngå faren for brann må ikke maskinen stå i ro i høyt gress med motoren i gang. Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå ere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr. Bruksbegrensninger

• Maskinen må aldri brukes hvis vernene (oppsamleren, vernet for sideutkast eller vernet for utkast bak) er ødelagte, mangler eller ikke er riktig plassert.NO - 4

• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

• Denne maskinen er ikke typegodkjent for kjøring på vei. Den må kun brukes på private områder uten trakk (i henhold til veitrakkloven).

2.4 VEDLIKEHOLD OG LAGRING

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå. Vedlikehold

• Maskinen må aldri brukes med slitte eller ødelagte deler. Ødelagte eller slitte deler skal byttes ut og aldri repareres.

• For å redusere brannfaren, kontroller jevnlig at det ikke nnes lekkasjer av olje og/eller drivsto.

• Under justeringer av maskinen må du passe på og unngå å klemme ngrene mellom klippeinnretningen i bevegelse og maskinens faste deler. Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt klippeinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet. Lagring

• Maskinen må ikke oppbevares med drivsto i tanken i et rom hvor drivstodampene kan nås av åpne ammer, gnister eller kraftige varmekilder.

• For å redusere brannfaren må ikke beholdere med klippeavfall oppbevares innendørs.

Miljøvern må være førsteprioritet ved bruk av maskinen, til fordel for samholdet og miljøet der vi bor.

• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til gressklipping. Maskinen kan utføre følgende:

• MP 84 / MP 98 Series kan:

1. klippe gresset og samle det i oppsamleren

2. klippe gresset og kaste det ut bak

3. klippe gresset, male det opp og legge

4. klippe gresset og kaste det ut fra siden

5. klippe gresset, male det opp og legge

det på bakken ("mulching"-eekt). Ved bruk av særskilt tilbehør, standardlevert av produsenten eller som kan kjøpes separat, kan gressklippingen utføres på forskjellige måter, som beskrevet i denneNO - 5 bruksanvisningen, eller i instruksjonene som følger med det enkelte tilbehøret. På samme måte kan også bruk av ekstratilbehør (hvis tillatt av produsenten) utvide bruksområdet til å omfatte andre funksjoner innenfor de grensene og vilkårene som er angitt i tilbehørets vedlagte bruksanvisning.

• Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende: – transport av andre personer, barn eller dyr om bord i maskinen eller på en tilhenger, fordi de kan falle av og skades, eller hindre en sikker kjøring, – sleping eller skyving av last uten bruk av det bestemte slepeutstyret, – bruk av maskinen til kjøring på ustabilt, glatt, isete, steinete eller ulendt terreng, pytter eller myrer hvor det er ikke er mulig å vurdere terrengets konsistens, – bruk av klippeinnretningen på gressfrie strekninger, – bruk av maskinen til oppsamling av løv eller avfall. VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

Maskinen er beregnet for ikke profesjonelle brukere. Maskinen er ment til hobbybruk. VIKTIG Maskinen må kun brukes av en person.

3.2 SIKKERHETSSYMBOLER

Det nnes forskjellige symboler på maskinen (g. 2 ). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene. Symbolenes betydning: Advarsel: Les bruksanvisnin- gen før maskinen tas i bruk. Advarsel: Ta ut tenningsnøkkelen og les bruksanvisningen før vedlikehold eller reparasjon. Fare! Utslynging av gjen- stander: Ikke arbeid uten å ha montert vernet for utkast bak eller oppsamleren. (kun for mo- deller med oppsamling bak) Fare! Utslynging av gjen- stander: Ikke arbeid uten å ha montert deektoren for side- utkast. (kun for modeller med sideutkast) Fare! Utslynging av gjen- stander: Hold andre personer unna. Fare! Maskinen kan velte: Maskinen må ikke brukes i skråninger brattere enn 10°. Fare! Lemlestelse: Forsikre deg om at barn holder seg unna maskinen når motoren er i gang. Fare for å bli kuttet. Klippe- innretninger i bevegelse. Før aldri hender eller føtter inn i klippeinnretningenes kasse. Advarsel! Hold avstand fra varme overater. max xxx N (xx kg) max xxx N (xxx kg) Ved bruk av settet med til- hengerfestet må ikke lastbe- grensningen angitt på etiketten overskrides, og sikkerhetsbe- stemmelsene må følges. Advarsel! Bruk aldri vannstrå- ler med høyt trykk for vasking av girkassen. VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

4. Motorens eekt og brukshastighet

9. Produsentens navn og adresse

10. Transmisjonstype

Maskinen består av en rekke hoveddeler, som svarer til følgende funksjoner (g. 1 ): A. Klippeenhet: Består av et deksel over de roterende klippeinnretningene, og klippeinnretningene. B. Klippeinnretninger: Delene som klipper gresset. Vingene helt ytterst hjelper med å ytte det klipte gresset mot utkastkanalen. C. Deektor for sideutkast: En sikkerhetsinnretning som hindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med sideutkast). D. Utkastkanal: Forbindelsesdelen mellom klippeenheten og oppsamleren(kun for modeller med oppsamling bak). E. Oppsamler: I tillegg til å samle opp det klipte gresset, er den også en sikkerhetsdel. Den hindrer at gjenstander som er samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med oppsamling bak). F. Vern for utkast bak (kan bestilles): Montert i stedet for oppsamleren, og hindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med oppsamling bak). G. Sete: Brukerens arbeidsposisjon. Det er utstyrt med en sensor som avleser om føreren er på plass, slik at sikkerhetsinnretningene kan kobles inn ved behov. H. Batteri: Gir strøm for oppstart av motoren. Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning.

I. Motor: Starter klippeinnretningene og

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene etter å ha fjernet emballasjen. Utpakking og fullføring av monteringen må foretas på en jevn og solid overate, med god nok plass til å ytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

4.1 DELER TIL MONTERINGEN

I emballasjen nnes delene for monteringen som er listet opp i tabellen nedenfor: Beskrivelse 1 Ratt 2 Instrumentpanelets deksel og delene for montering av rattet 3 Førersete 4 Batteri 5 Fremre støtfanger 6 Antiskalperingshjul

Pose med skruer og mutrer for monteringen, og instruksjoner (kun for modeller med oppsamling bak) 8 Den nederste delen av den bakre platen, oppsamlerens støtter og medfølgende tilleggsutstyr for fullføring og montering (kun for modeller med oppsamling bak) 9 Deektor for sideutkast (kun for modeller med sideutkast) 10 Sideforsterkninger for klippeenheten (kun for modeller med sideutkast). 11 Pose med: - bruksanvisninger og dokumenter - skruer og bolter for montering av setet - utstyr for montering av deektor for side- utkast (kun for modeller med sideutkast) - skruer og mutrer for tilkobling av batte- rikablene - 2 tenningsnøkler - 1 10 A reservesikring

1. Åpne emballasjen forsiktig og pass

på at ingen av delene forsvinner.NO - 7

2. Les dokumentasjonen som nnes i

esken, også bruksanvisningen.

3. Ta alle demonterte deler ut av esken.

4. Gjør følgende for å pakke ut maskinen:

– Sett klippeenheten i høyeste posisjon (avsn. 5.10), slik at den ikke skades når maskinen tas ned fra pallen. – Ta maskinen ned fra pallen. For modellene med hydrostatisk transmisjon må utløserspaken for den bakre transmisjonen yttes til utløst posisjon (avsn. 5.13).

og still inn forhjulene.

2. Monter navet (g. 3.A) på akslingen

(g. 3.B), og pass på at pluggen (g. 3.C) er satt riktig inn i navets sete.

3. Fest instrumentpanelets (g. 3.D) deksel

ved å klemme på plass de syv krokene.

4. Monter rattet (g. 3.E) på navet (g. 3.A),

slik at eikene vender mot setet. 5a. Kun for ratt av typen "I" - Sett inn avstandsstykket (g. 3.F) og fest rattet med de medfølgende skruene og boltene (g. 3.G) i oppgitt rekkefølge. 5b. Kun for ratt av typen "II" - Fest rattet med de medfølgende skruene og boltene (g. 3.F og 3.G) i oppgitt rekkefølge.

6. Fest rattets (g. 3.H) deksel ved

å klemme det på plass.

på at beskyttelseshetten til den røde kabelen (g. 5.E) plasseres riktig. VIKTIG Sørg alltid for å lade batteriet helt som forklart i batteriets bruksanvisning. VIKTIG Unngå helt å starte opp maskinen før batteriet er fulladet for å unngå at beskyttelsen til kretskortet utløses!

1. Monter de to støttene (g. 6.A) og (g.

1. Monter fjæren (g. 7.B) fra innsiden av

deektoren for sideutkast (g. 7.A) ved å sette enden (g. 7.B.1) inn i hullet og dreie fjæren slik at både fjæren (g. 7.B) og enden (g. 7.B.2) er festet skikkelig på plass.

3. Sett stiften (g. 7.D) inn i hullene på støttene

D.1) på stiften (g. 7.D). Drei stiften slik at det er mulig å bøye låsesplintens to ender (g. 7.E.1) (med en tang), slik at den ikke kan løsne og føre til at stiften (g. 7.D). stikker ut. Pass på at fjæren fungerer riktig når deflektoren for sideutkast er i senket posisjon, og at stiften er festet skikkelig og ikke utilsiktet kan stikke ut. VIKTIG På modeller med mulighet for sideutkast: forsikre deg om at sideutkast- vernet (g. 13.A) er senket og låst med sikkerhetsspaken (g. 13.B). VIKTIG Før demontering eller vedlikehold av ledeplaten, husk å dytte på sikkerhetsspaken (g. 14.B) og heve sideutkast-vernet (g. 14.A) for å muliggjøre demonteringen.NO - 8 MERK For å demontere ledeplaten, må du utføre trinnene i motsatt rekkefølge i forhold til ved montering.

Fullfør monteringen av klippeenheten ved å montere sideforsterkningen langs kanten på klippeenheten med skruene og boltene (g. 8).

som skal brukes etterpå.

9.E) til den bakre platen ved å stramme de to midtre skruene (g. 9.H) (fjernet tidligere) og de re øverste skruene (g. 9.I) helt til.

full oppsamler inn på plass (g. 9.K), og skyv den helt ned til du hører et klikk.

7. Monter oppsamlerens to støtter (g. 9.L)

Nøkkelen slår maskinen og lysene på/av (avhengig av modell). Nøkkelen har re posisjoner (g. 10.A):

stopper øyeblikkelig.

Etter å ha startet motoren slås lysene på ved å dreie nøkkelen til denne posisjonen. Drei nøkkelen til driftsposisjon for å slå dem av.

funksjoner er aktiverte.

startmotoren og maskinen starter. Når nøkkelen slippes fra startposisjonen, går den automatisk tilbake til driftsposisjonen.

Regulerer motorens turtall. Det nnes to typer gasskontroll, avhengig av motoren: A. Type "I" med egen choke (g. 10.E og 10.E.1) Type "II" (g. 10.E) De oppgitte posisjonene tilsvarer:

1. Choke - Kaldstart. Brukes for

kaldstart av motoren. Posisjonen "CHOKE" gjør drivstoblandingen fetere og må brukes ved kaldstart, og bare den tiden det er strengt nødvendig.

1. Høyeste turtall. Skal alltid

brukes ved oppstart, under drift og under gressklippingen.

2. Brukes når motoren

er tilstrekkelig varm og skal stå i ro. MERK Når maskinen yttes, velg en posisjon mellom "skilpadde" og "hare".

Parkeringsbremsen hindrer at maskinen beveger seg etter at den er parkert. Spaken har to posisjoner (g. 10.D) som tilsvarer:

pedalen (g. 10.I) for å koble ut bremsen. Spaken går tilbake til posisjon for utkoblet bremse.NO - 9

2. Bremse innkoblet. Trykk på

pedalen (g. 10.I) for å koble inn bremsen. Flytt spaken til posisjonen for innkoblet bremse. Når foten løftes av pedalen, vil den bli værende låst i senket posisjon.

1. Under første del av bevegelsen

fungerer den som en clutch og kobler trekket inn og ut.

2. Under den andre delen fungerer den

som bremse, og virker på bakhjulene. VIKTIG Vær oppmerksom på ikke å slure for mye i clutchfasen, fordi det kan føre til overoppheting og påfølgende skade på drivremmen. MERK Foten bør ikke holdes på pedalen under kjøring.

Innkobling av gir fremover må skje når maskinen står i ro.

Innkobling av revers må skje når maskinen står i ro. For å skifte gir må pedalen (g. 10.l) trykkes halvveis inn, og spaken yttes som angitt på etiketten.

1. Fremovergir. Trykk på den

fremre pedalen med tåspissen for å koble inn fremovergiret. Maskinens hastighet øker gradvis med trykket på pedalen.

2. Revers. Trykk på den bakre

pedalen med hælen for å koble inn reversgiret. Innkobling av revers må skje når maskinen står i ro.

3. Friposisjon. Når pedalen

slippes opp, går den automatisk tilbake til friposisjon. MERK Dersom trekkpedalen brukes for å koble inn fremover- eller reversgir mens parkeringsbremsen (g. 10.D) er innkoblet, slås motoren av.

1. Transmisjon innkoblet: for

alle typer bruk, ved kjøring og under klipping.

2. Transmisjon utkoblet: gir

en betydelig reduksjon av kraften som er nødvendig for å ytte maskinen for hånd når motoren er slått av. VIKTIG For å unngå å skade transmisjonen må dette arbeidet kun utføres med avslått motor, og med pedalen (g. 10.J) i friposisjon.

1. Klippeinnretninger innkoblet

Soppformet bryter trykket.

• Når klippeinnretningene kobles ut, aktiveres samtidig en bremse som stopper opp rotasjonen innen få sekunder. MERK Hvis klippeinnretningene kobles inn uten at sikkerhetsbestemmelsene overholdes, slås motoren av eller kan ikke startes (se avsn. 6.2.2)

5.10 KNAPP FOR KLIPPING I REVERS

Hold knappen (g. 10.F) trykket for å rygge med innkoblede klippeinnretninger uten å stoppe motoren.

Med denne spaken kan klippeenheten løftes og senkes til syv ulike klippehøyder (g. 10.G). De syv posisjonene er angitt fra "1" til "7" på etiketten, og tilsvarer klippehøyder på mellom 3 og 8 cm. For å skifte fra en posisjon til en annen er det nødvendig å bevege spaken sidelengs og feste den i et av hakkene.

• Varsellampen (g. 10.C) slås på når tenningsnøkkelen (g. 10.A) er i posisjon "DRIFT" og er hele tiden tent under bruk.

• Når den blinker, betyr det at betingelsene for oppstart ikke nnes (se avsn. 6.2.2).

• Lydsignalet varsler om at oppsamleren er full (se avsn. 6.5.5).

MED OPPSAMLER BAK) Denne spaken kan trekkes ut for å vippe oppsamleren, slik at brukeren kan tømme den uten problem (g. 10 .H).

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje eektivt på sikreste måte.

6.1.1 Fylling av olje og bensin

VIKTIG Maskinen leveres uten motorolje og drivsto. Kontroller oljenivået og at det er drivsto i maskinen før den tas i bruk (avsn. 7.2 og 7.3). For fremgangsmåte og forholdsreglerent for påfylling av drivsto og etterfylling av olje, se avsn. 7.2 og 7.3, og motorens bruksanvisning.

1. Skru av ventilhettene.

3. Reguler trykket til verdiene angitt

i tabellen "Tekniske data".

6.1.4 Klargjøring av maskinen

MERK Denne maskinen kan klippe gresset på ulike måter. Før arbeidet starter må maskinen klargjøres i henhold til klippingen som skal utføres.NO - 11 a. Klargjøring for klipping og sideutkast av gresset (kun for modeller med sideutkast): – Påse alltid at den innvendige fjæren til ledeplaten (g. 13.A) og sikkerhetsspaken (g. 13.B, 14.B) fungerer som de skal, ved å holde den stabilt i senket posisjon. b. Klargjøring for klipping og oppsamling av gresset i oppsamleren (kun for modeller med oppsamling bak) – Fest oppsamleren (g. 15.A) til støttene (g. 15.B) og sentrer den på den bakre platen. Sentreringen kan lettest foretas ved å bruke den høyre festebraketten som sidestøtte. – Forviss deg om at det nederste røret for oppsamlerens åpning er fastlåst på den spesielle påhektingsinnretningen (g. 15.C). c. Klargjøring for klipping og utkast av gresset bak (kun for modeller med oppsamling bak): – Hvis du ikke vil bruke oppsamleren, kan du bestille et sett med vern for utkast bak (g. 16; avsn. 15.5) som må festes til den bakre platen som angitt i instruksjonene. d. Klargjøring for klipping og oppmaling av gresset – Hvis du ønsker å klippe og nmale gresset, og la det ligge på plenen, kan du bestille et "mulching-sett" (avsn. 15.1) som må festes som angitt i instruksjonene.

6.1.5 Plassering av antiskalperingshjulene

Antiskalperingshjulenes funksjon er å redusere risikoen for at gressteppet rykkes opp som følge av at klippeenhetens kant skraper mot ujevne underlag. Plasser hjulene som angitt (avsn. 7.4).

6.2 SIKKERHETSKONTROLLER

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene. En sikkerhetskontroll skal alltid gjennomføres før bruk.

6.2.2 Kontroll av sikkerhetsinnretningene

Sikkerhetsinnretningene virker på to måter: A. de forhindrer at motoren starter dersom ikke alle sikkerhetsbetingelsene er oppfylt, og B. de stopper motoren selv om bare en sikkerhetsbetingelse ikke er oppfylt. Handling Resultat

Motoren starter. Føreren forlater setet. Motoren stopper. Oppsamleren løftes opp eller vernet for utkast bak fjernes uten å ha koblet ut klippeinnretningene (kun for modeller med oppsamling bak). Motoren stopper. Parkeringsbremsen kobles inn uten å ha koblet ut klippeinnretningene. Motoren stopper. Girspaken eller trekkpedalen brukes med innkoblet parkeringsbremse. Motoren stopper. Revers brukes med innkoblede klippeinnretninger uten at det er trykket på knappen (avsn. 5.9). Motoren stopper. Hvis noen av resultatene avviker fra det som er angitt i tabellene, må du ikke bruke maskinen! Kontakt et servicesenter for nødvendige kontroller og reparasjon.NO - 12 VIKTIG Husk alltid at sikkerhetsinnretningene hindrer at motoren starter når ikke sikkerhetsbetingelsene er oppfylt. I slike tilfeller er det nødvendig å vri nøkkelen (g. 10.A) tilbake til stopp, og gjenopprette de korrekte startforholdene før motoren kan startes.

6.3 BRUK I SKRÅNINGER

Overhold grensene angitt i tabellen "Tekniske data" og på "g. 19", uansett kjøreretning. Husk at det ikke nnes "sikre" skråninger. Kjøring i skråninger krever spesiell oppmerksomhet. Gjør følgende for å unngå velt eller tap av kontrollen over maskinen:

• Ikke klipp på tvers i skråninger. I skråninger skal du kun arbeide i retning oppover/nedover, og aldri på tvers. Vær forsiktig når du svinger, og pass på at de øverste hjulene ikke støter på hindringer (steiner, greiner, røtter, osv.), som kan føre til at maskinen glir sidelengs, at den tipper, eller tap av kontrollen over maskinen.

• Ikke stopp eller start plutselig i oppover- eller nedoverbakker.

• Koble hjultrekket sakte og forsiktig inn for å unngå at maskinen steiler.

• Reduser hastigheten: – før du endrer retning og i smale svinger, og – før du kjører i en skråning, spesielt i nedoverbakke.

• Koble aldri inn revers for å senke hastigheten i nedoverbakke, fordi det kan forårsake tap av kontroll over maskinen, spesielt på glatt underlag.

• Koble alltid inn parkeringsbremsen før maskinen stoppes opp og forlates uten tilsyn.

• Kun for modeller med mekanisk transmisjon: Kjør aldri i nedoverbakke med girspaken i fri eller med utkoblet clutch! Velg alltid et lavt gir før maskinen stoppes opp og forlates uten tilsyn.

• Kun for modeller med hydrostatisk transmisjon: Kjør i nedoverbakke uten å bevege trekkpedalen for å utnytte bremseeekten til den hydrostatiske transmisjonen når giret ikke er innkoblet.

6. Sett gasspaken i posisjon "hare"

for høyeste turtall (avsn. 5.2).

8. Sett inn tenningsnøkkelen, vri den

til driftsposisjon for å aktivere det elektriske systemet, vri den videre til oppstart for å starte motoren.

9. Slipp tenningsnøkkelen når motoren starter.

10. Ved kaldstart med en gang

motoren dreier jevnt: 10a. Koble ut choken (avsn. 5.2, type "II"), og sett gasspaken i posisjon "hare" for høyeste turtall. 10b. Koble ut choken (avsn. 5.2, type "I"). MERK Bruk av choke med varm motor kan skade tennpluggen og forårsake uregelmessig motorfunksjon.

11. Når motoren er startet, settes gasspaken

i posisjon "skilpadde" for laveste turtall. MERK Ved startvansker må ikke startmotoren brukes over lenger tid, fordi batteriet utlades og motoren overfylles. Vri nøkkelen tilbake til stopp, vent noen sekunder, og prøv igjen. Hvis feilen vedvarer, se kap. 14 i denne bruksanvisningen og motorens bruksanvisning.

6.5.1 Kjøring fremover og forytninger

• Sett klippeenheten i høyeste posisjon (posisjon "7").

• Sett gasspaken i en posisjon mellom "skilpadde" (laveste turtall) og "hare" (høyeste turtall).NO - 13

• Kun for modeller med mekanisk transmisjon:

1. Trykk pedalen helt inn (avsn. 5.4) og

ytt girspaken til 1. gir (avsn. 5.5).

2. Hold pedalen trykket (g. 10.I), og koble

"bremsefunksjon" til "clutchfunksjon", og sette bakhjulene i bevegelse (avsn. 5.4.). Pedalen må slippes gradvis ut for å unngå en brå innkobling som kan forårsake steiling og tap av kontroll over maskinen.

4. Nå gradvis ønsket hastighet med

gasspaken og girspaken. Trykk clutchen halvveis inn for å skifte gir (avsn. 5.4; avsn. 5.5). VIKTIG Innkobling av gir fremover må skje når maskinen står i ro.

• Kun for modeller med hydrostatisk transmisjon:

i fremoverretning, og nå ønsket hastighet ved å endre trykket på pedalen og ved å bruke gasspaken. Trekkpedalen må aktiveres som beskrevet for å unngå en brå innkobling (avsn. 5.7), da det kan forårsake steiling og tap av kontrollen over maskinen, spesielt i skråninger.

Senk først farten ved å redusere turtallet, og trykk deretter på bremsepedalen (avsn. 5.4; avsn. 5.6) for å redusere farten ytterligere, helt til maskinen stopper. Kun for modeller med hydrostatisk transmisjon: Maskinens hastighet reduseres merkbart også når trekkpedalen slippes (avsn. 5.7).

VIKTIG Innkobling av revers må skje når maskinen står i ro. Kun for modeller med mekanisk transmisjon:

inn clutchen, og start ryggingen. Kun for modeller med hydrostatisk transmisjon:

2. Trykk på trekkpedalen i reversretning

For å kjøre maskinen går du frem på følgende måte:

1. Sett gasspaken i posisjon for høyeste

turtall ("hare"). Denne posisjonen skal alltid brukes når maskinen er i drift.

2. Sett klippeenheten i høyeste posisjon.

3. Koble ut klippeinnretningene (avsn. 5.8) kun

på gressteppet, og unngå å koble dem inn på grusete underlag eller på altfor høyt gress.

4. Velg kjørehastighet og klippehøyde

(avsn. 5.10) ut fra plenens tilstand (gressets høyde, tetthet og fuktighet).

5. Start fremdriften på gresset gradvis og

veldig forsiktig, som tidligere beskrevet. VIKTIG For å kunne rygge med innkoblede klippeinnretninger er det nødvendig å holde knappen (avsn. 5.9) trykket, slik at ikke motoren stopper. Reduser hastigheten hver gang du hører at motorens turtall reduseres. Husk at det aldri kan oppnås et godt klipperesultat hvis hastigheten er for høy i forhold til gressmengden som skal klippes. Koble ut klippeinnretningene og ytt klippeenheten til høyeste posisjon: – når du ytter maskinen fra et arbeidsområde til et annet, – når du krysser områder med annet enn gressdekke, – hver gang du må kjøre over en hindring.

6.5.5 Råd for å holde plenen n

1. For å holde plenen grønn, myk og n må

den klippes jevnlig. Plenen kan bestå av forskjellige typer gress. Hvis gresset klippes ofte, vil det gresset som utvikler mange røtter vokse mest og danner et solid gressteppe. Hvis gresset klippes sjelden,NO - 14 vokser først og fremst den høye, ville vegetasjonen (kløver, prestekrager, osv.).

2. Gresset bør helst klippes når det er tørt.

3. Klippeinnretningene må alltid være hele og

godt slipte. En dårlig slipt klippeinnretning river bort gresset, og gjør gresstuppene gule.

4. Motoren må brukes med maksimal

omdreiningshastighet. Dette sikrer en bedre gressklipping, og et godt utkast av det klipte gresset gjennom utkastkanalen.

5. Hvor ofte gresset skal klippes, for å unngå

at det blir for høyt mellom hver klipping, avhenger av hvor fort gresset vokser.

6. I varme og tørre perioder er det

bedre å la gresset vokse litt høyere, slik at ikke jorden tørkes ut.

7. Den beste høyden for en velstelt plen er ca.

4-5 cm, og med en enkel klipping bør ikke mer enn en tredjedel av den totale høyden fjernes. Hvis gresset er veldig høyt, må det klippes to ganger med en dags mellomrom. Første gang med maks klippehøyde, og eventuelt i redusert klippebredde, og andre gang i ønsket høyde (g. 21).

å redusere fremdriftshastigheten, da den kan være for høy i forhold til plenens tilstand. Hvis dette ikke løser problemet, kan den mulige årsaken være dårlig slipte klippeinnretninger, eller deformerte vingeproler.

10. Vær særdeles oppmerksom når du

klipper nær busker og plenkanten, fordi dette kan skade klippeenhetens stilling og kanter, eller klippeinnretningene.

6.5.6 Tømming av oppsamleren (kun for

modeller med oppsamling bak) MERK Oppsamleren kan kun tømmes når klippeinnretningene er utkoblet, ellers stopper motoren.

• Unngå å fylle oppsamleren så mye at utkastkanalen tetter seg.

• Et lydsignal varsler når oppsamleren er full:

2. Sett gasspaken i posisjon

"skilpadde" for laveste turtall.

3. Stopp fremdriften og sett gasspaken

6. Trekk ut spaken (g. 23.A - avhengig

av modell) eller ta tak i det bakre håndtaket (g. 23.A1a), og vipp oppsamleren for å tømme den.

7. Lukk oppsamleren igjen slik at den låses

fast på påhektingsinnretningen (g. 23.B).

6.5.7 Rengjøring av utkastkanalen (kun

for modeller med oppsamling bak)

• Klipping av veldig høyt eller fuktig gress med høy hastighet kan føre til tilstopping av utkastkanalen. Ved tilstopping, gå frem som beskrevet i avsn. 7.4.2.

1. Koble ut klippeinnretningene.

2. Reduser motorens turtall.

3. Kjør maskinen tilbake med

klippeenheten i høyeste posisjon.

Gjør følgende for å stoppe maskinen:

1. Sett gasspaken i posisjon

"skilpadde" for laveste turtall. For å unngå smell i lydpotten må gasspaken settes i posisjon "hare" for laveste turtall 20 sekunder før motoren slås av.

2. Vri nøkkelen til stopp slik at motoren stanser.

VIKTIG For å opprettholde batteriladingen må ikke tenningsnøkkelen være i posisjon "drift" eller "tenning av lys" når motoren ikke er i gang. Motoren kan være svært varm like etter at den er slått av. Ikke ta på eksospotten eller de tilliggende delene. Det er fare for brannskader.

settes bort til oppbevaring.

2. Foreta rengjøringen (avsn. 7.4).

3. Senk klippeenheten, sett giret i fri og koble

inn parkeringsbremsen, slå av motoren og ta ut tenningsnøkkelen (pass på at alle bevegelige deler har stoppet helt): – hver gang du forlater maskinen uten tilsyn, forlater førerplassen eller parkerer maskinen.NO - 15

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Før kontroll, rengjøring eller vedlikehold/innstilling av maskinen:

• Forsikre deg om at alle bevegelige deler har stoppet helt.

• Bruk egnede klær, arbeidshansker og vernebriller.

• Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell". Tabellen vil hjelpe deg med å holde din maskin eektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.

• Bruk av reservedeler og tilbehør som ikke er originale og/eller som ikke er riktig montert, kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten fraskriver seg ethvert ansvar ved skader, ulykker eller lesjoner som skyldes ovennevnte produkter.

• Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

MERK Riktig drivstot er angitt i motorens bruksanvisning. VIKTIG Maskinen leveres til kunden uten drivsto. Følg alle forholdsreglene i motorens bruksanvisning.

For etterfylling av drivsto:

3. Etterfyll drivsto uten å fylle tanken helt opp.

5. Stram tanklokket godt og tørk opp

eventuelt drivstosøl etterpå. VIKTIG Unngå å helle bensin på plastdelene for ikke å skade dem. Skyll umiddelbart med vann i tilfelle søl. Garantien dekker ikke skader på karosseriets eller motorens plastdeler som skyldes bensin.

7.2.2 Tømming av tank

MERK Drivsto er bedervelig og må ikke oppbevares i tanken i mer enn 30 dager. Før langtidslagring (kap.

1. Parker maskinen utendørs

4. Åpne drivstokranen (avhengig av modell).

5. Samle drivstoet i en egnet kanne.

6. Koble slangen (g. 27.A) til igjen,

og pass på å sette klemmen (g. 27.C) riktig på plass igjen.

7. Steng drivstokranen (avhengig av modell).

Når maskinen igjen tas i bruk, kontroller at det ikke er bensinlekkasjer fra slangene, kranen eller forgasseren.

MERK Riktig olje er angitt i motorens bruksanvisning. VIKTIG Maskinen leveres til kunden uten motorolje. VIKTIG Følg alle forholdsreglene i motorens bruksanvisning.

• Kontroller motoroljenivået: Etter presise angivelser i motorens bruksanvisning skal dette nivået være mellom peilepinnens MIN- og MAX-streker (g. 26).NO - 16 Ikke overfyll, fordi det kan føre til overoppheting av motoren. Hvis nivået overstiger "MAX"-nivået, må det rettes opp til riktig nivå.

Motoroljen kan være veldig varm hvis den fjernes like etter at motoren er slått av. Kjøl derfor ned motoren et par minutter før oljen fjernes. Bytt ut motoroljen som oppgitt i motorens bruksanvisning. Gå frem på følgende måte:

5. Sett på tømmepluggen (g. 28.B) igjen

og vær oppmerksom på plasseringen av den innvendige tetningen (g. 28.C).

6. Skru helt igjen mens forlengelsesslangen

1. Ta av påfyllingslokket (g. 28.A).

2. Sett røret (g. 28.B) inn på sprøyten (g.

28.C) og sett den helt inn i hullet.

3. Sug ut all motoroljen med sprøyten (g.

28.C). Vær oppmerksom på at dette må gjøres ere ganger for å tømme røret helt.

støtteenheten ved å trykke den ned;

28.A) til støtteenheten igjen (g. 28.C), før du fyller på olje.

7. Tørk opp eventuelt oljesøl.

VIKTIG Lever inn oljen til avhending i henhold til gjeldende regelverk.

7.4 ANTISKALPERINGSHJUL

De ulike posisjonene for montering av hjulene tillater å opprettholde en sikkerhetsavstand "H" mellom kanten på klippeenheten og underlaget (g. 17.A og 18.A). Reguler antiskalperingshjulenes stilling avhengig av terrengets ujevnhet. Denne oppgaven skal alltid gjøres med alle hjulene, slik at de settes i samme høyde, MED AVSLÅTT MOTOR OG UTKOBLEDE KLIPPEINNRETNINGER. a. kun for modeller med sideutkast For å bytte posisjon:

til i mutteren (g. 17.D). b. kun for modeller med oppsamling bak For å bytte posisjon:

2. Sett inn hjulet (g. 18.A) i ønsket posisjon.

3. Sett inn stiften (g. 18.C) igjen og

Rengjør etter hver bruk som forklart nedenfor.

7.5.1 Rengjøring av maskinen

• Rengjør karrosseriets plastdeler med en svamp dyppet i vann og rengjøringsmiddel. Vær forsiktig og ikke fukte motoren, komponentene til det elektriske systemet og kretskortet under instrumentpanelet.

• For å redusere brannfaren må motoren, lydpotten og batterirommet holdes frie for rester av gress, løv eller overødig fett. VIKTIG Bruk aldri trykkslanger eller sterke rengjøringsmidler for å vaske karrosseriet og motoren! VIKTIG Vask aldri girkassen når den er varm. Bruk aldri vannstråler med høyt trykk for vasking av girkassen.NO - 17

7.5.2 Rengjøring av utkastkanalen (kun

for modeller med oppsamling bak) Ved tilstopping av utkastkanalen:

1. Fjern oppsamleren eller vernet for utkast bak.

2. Fjern gressrestene fra kanalens utløpshull.

7.5.3 Rengjøring av oppsamleren (kun

for modeller med oppsamling bak)

2. Rist den for å fjerne alle rester

3. Gjenmonter oppsamleren og vask

klippeenheten innvendig (avsn. 7.4.4-a). Fjern deretter oppsamleren, tøm den, skyll den og sett den bort slik at den tørker fort.

7.5.4 Rengjøring av klippeenheten

Rengjør klippeenheten grundig for å fjerne alle rester av gress og rester. Bruk vernebriller under rengjøring av klippeenheten, og hold personer og dyr på avstand fra området rundt. a. Innvendig rengjøring Innvendig vask av klippeenheten og utkastkanalen må foretas på et hardt underlag når: – oppsamleren eller vernet for utkast bak er montert (kun for modeller med oppsamling bak), – deektoren for sideutkast er montert (kun for modeller med sideutkast), – føreren sitter i setet, – klippeenheten er i posisjon "1", – motoren er i gang, – giret er i fri, – klippeinnretningene er innkoblet.

• Koble vekselvis en vannslange til de bestemte rørtilpasningene (g. 29.A og g. 30.A), la vannet renne i noen minutter med klippeinnretningene i bevegelse. VIKTIG For ikke å skade den elektromagnetiske clutchens riktige funksjon: - unngå at clutchen kommer i kontakt med olje, - ikke bruk høytrykksspyling direkte på clutchen, - ikke rengjør clutchen med bensin. b. Utvendig rengjøring For å opprettholde best mulig eektivitets- og sikkerhetsnivå for maskinen, er det nødvendig å unngå at det samler seg avsetninger eller tørre gressrester på den øvre delen av klippeenheten. For rengjøring av den øvre delen av klippeenheten må følgende gjøres:

• Senk klippeenheten helt (posisjon "1").

• Blås med trykkluft gjennom åpningene på høyre og venstre vern (g. 29 og 30).

Det er grunnleggende med et nøye vedlikehold av batteriet for å garantere en lang levetid. Batteriet til maskinen må alltid lades helt:

• før maskinen tas i bruk første gang etter innkjøp,

• før maskinen skal stå i ro for en lenger periode (mer enn 30 dager) (avsn. 9),

• før start etter en lenger periode uten bruk. Les og følg anvisningen for opplading i batteriets bruksanvisning. Dersom den oppgitte prosedyren ikke følges eller batteriet ikke lades, kan battericellene påføres uopprettelig skade. Et utladet batteri må lades opp så snart som mulig. VIKTIG Ladingen må foretas med en batterilader med konstant spenning. Andre ladesystemer kan påføre batteriet uopprettelig skade.

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikkert å bruke.

Kontakt forhandleren eller et spesialverksted umiddelbart dersom det oppstår uregelmessigheter i funksjonen til:NO - 18 - bremsen, - innkobling og stans av klippeinnretningene, - innkobling av trekkraft fremover og i revers.

En uskarp klippeinnretning river bort gresset og gir en gul plen. Alle oppgaver med klippeinnretningene (demontering, sliping, balansering, reparasjon, gjenmontering og/eller bytting) er krevende arbeid som forutsetter spesialkompetanse, foruten bruk av særskilt utstyr. Av sikkerhetsmessige årsaker skal derfor disse alltid utføres ved et spesialverksted. Bytt ut ødelagt eller slitt klippeinnretning og skruer gruppevis for å opprettholde balanseringen. VIKTIG Det er en fordel om klippeinnretningene byttes ut parvis, særlig i tilfelle merkbare forskjeller i slitasjen. VIKTIG Bruk alltid originale klippeinnretninger med artikkelnummeret oppgitt i tabellen "Tekniske data". På grunn av produktutvikling kan klippeinnretninger angitt i tabellen Tekniske data, med tiden blir erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

8.3 UTSKIFTING AV FOR-/BAKHJULENE

8.3.1 Forberedende operasjoner

• Kontroller at jekken står helt vannrett på bakken.

8.3.2 Valg og plassering av

jekken på bakhjulene Legg trekiler (g. 33.A) under hjulet (g. 33.B) som er ved siden av hjulet som skal byttes ut (g. 33.C). For modeller med oppsamling bak:

• Maks høyde for lukket jekk er 110 mm (g. 33).

• Sett jekken under den bakre platen (g. 34.A), 180 mm fra sidekanten. For modeller med sideutkast:

• Maks høyde for lukket jekk er 110 mm (g. 35).

• Sett jekken under bakakslingen i punktet vist på guren (g. 36.A). MERK Når jekken står slik, kan den kun løfte opp hjulet som skal byttes ut.

8.3.3 Valg og plassering av

2. Maks høyde for lukket jekk er 110 mm.

4. Løft opp jekken slik at trestykket støtter

VIKTIG Pass på at maskinen står stabilt og i ro under løftingen. Hvis du oppdager feil, må jekken senkes umiddelbart. Finn og løs problemene, og løft opp på nytt.NO - 19

1. Ta av lokket (g. 39.A).

2. Løft opp slik at du klarer å trekke

ut hjulet uten problemer.

skikkelig på plass igjen. VIKTIG Kontroller at bakhjulene har samme høyde (g. 40.A), og at forskjellen i den utvendige diameteren til de to hjulene (g. 40.B) er maks 8-10 mm. Ved en større forskjell må klippeenhetens innstilling justeres ved et autorisert verksted for å unngå ujevne størrelser.

8.3.5 Reparasjon eller bytte av dekkene

Dekkene er av typen "slangeløs", og bytte eller reparasjon pga. punktering må utføres av en dekkspesialist i henhold til gjeldende normer.

Kretskortet er plassert under instrumentpanelet og styrer alle maskinens sikkerhetsinnretninger.

8.4.1 Beskyttelsesinnretning for

kretskortet (kun for modeller med oppsamling bak)

• Kretskortet er plassert under instrumentpanelet og er utstyrt med en automatisk beskyttelsesinnretning som slår av strømmen ved feil i det elektriske systemet (kap. 14).

8.4.2 Sikring for kretskortet (kun for

modeller med oppsamling bak)

• Kretskortet er plassert under instrumentpanelet og er utstyrt med en sikring som slår av strømmen ved feil eller kortslutning i det elektriske systemet (kap. 14).

8.5 BYTTE AV EN SIKRING

Maskinen er utstyrt med sikringer (g. 41.A) av forskjellig kapasitet. Deres funksjoner og egenskaper er følgende: – 10 A sikring = beskyttelse av de generelle kretsene og eektkretsene til kretskortet. Når den utløses, stopper maskinen. På modeller med utkast bak slås også varsellampen på instrumentpanelet av (avsn. 5.11). – 25 A sikring = beskyttelse av ladekretsen. Når den utløses, utlades batteriet gradvis og kan føre til startproblemer. Sikringens kapasitet er angitt på selve sikringen. VIKTIG En brent sikring må alltid byttes ut med en sikring av samme type og kapasitet. Bruk aldri en sikring med forskjellig kapasitet. Kontakt forhandleren i tilfelle inngrepet ikke utbedrer tingenes tilstand.

Når maskinen skal oppbevares lengre enn 30 dager:

1. Kjøl ned motoren.

2. Koble fra batterikablene, og oppbevar

batteriet på et tørt og kjølig sted.

3. Tøm drivstotanken (avsn. 7.2.2) og følg

anvisningene i motorens bruksanvisning.

4. Rengjør maskinen skikkelig.

– med senket klippeenhet, – på et tørt sted, – beskyttet mot dårlig vær, – helst tildekket med en presenning (avsn. 15.4), – utilgjengelig for barn. – Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.NO - 20 Når maskinen skal settes i drift igjen:

• kontroller at det ikke er bensinlekkasjer fra slangene, kranen eller forgasseren,

• klargjør maskinen som angitt i kap. "6. Bruk av maskinen".

10. FLYTTING OG TRANSPORT

• Gjør følgende når maskinen yttes: – Koble ut klippeinnretningen. – Sett klippeenheten i høyeste posisjon. – Slå av motoren.

• Gjør følgende ved transport av maskinen på et kjøretøy eller tilhenger: – Bruk tilstrekkelig kraftige, brede og lange lasteramper. – Last på maskinen med motoren avslått, tenningsnøkkelen tatt ut, uten fører og ved å skyve. Bruk et egnet antall personer. – Steng drivstokranen (avhengig av modell). – Senk klippeenheten. – Koble inn parkeringsbremsen. – Plasser maskinen slik at den ikke utgjør en fare for noen. – Fest den skikkelig til transportmidlet med tau eller kjettinger for å unngå at den kan velte og drivsto kan lekke ut.

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uautoriserte verksteder eller av ukvaliserte personer fører til bortfall av garantien, foruten å frita fabrikanten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.

• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesikt for disse maskinene.

• Ikke originale reservedeler og tilbehør er ikke godkjent. Bruk av ikke originale reservedeler og tilbehør setter sikkerheten i fare og hever produsenten for enhver forpliktelse og ethvert ansvar.NO - 21

• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumentasjon.

• Feil eller upassende bruk og montering

• Bruk av uoriginale reservedeler.

• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:

• Normal slitasje av forbruksmaterialer som drivremmer, lys, hjul, knivblader, sikkerhetsbolter og ledninger.

• Motorer. De er dekket av motorprodusentens garantivilkår og betingelser. Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.NO - 22

13. VEDLIKEHOLDSTABELL

Feltene ved sidene brukes til å notere ned dato og antall arbeidstimer for gjennomføring av inngrepet. Inngrep Hyppighet (timer) Utført (dato eller arbeidstimer) Merknader MASKIN Sikkerhetskontroller/kontroll av betjeningsutstyr Før hver bruk avsn. 6.2 Kontroll av dekktrykk Før hver bruk avsn. 6.1/3 Montering/kontroll av vernene ved utkastet Før hver bruk avsn. 6.1/4 Generell rengjøring og kontroll Etter hver bruk avsn. 7.4 Kontroll av eventuelle skader på maskinen. Kontakt eventuelt et autorisert servicesenter. Etter hver bruk

Kontroll av at klippeinnretningene er festet og skarpe 25 *** Kontroll av drivremmen 25 *** Kontroll av klippeinnretningenes drivrem 25 *** Kontroll og justering av bremsen 25 *** Kontroll og justering av trekket 25 *** Kontroll av innkobling og stans av klippeinnretningen 25 *** Generell smøring 25 **** Bytte av klippeinnretningene 100 *** Bytte av drivremmen

Bytte av klippeinnretningenes drivrem

MOTOR Kontroll/etterfylling av drivsto Før hver bruk avsn. 7.2 Kontroll/etterfylling av motorolje Før hver bruk avsn. 7.3 Bytte av motorolje ... * Kontroll og rengjøring av luftlteret ... * Bytte av luftlteret ... * Kontroll av bensinlteret ... * Bytte av bensinlteret ... * Kontroll og rengjøring av tennpluggkontaktene

Bytte av tennplugg ... *

• Se motorens bruksanvisning for en fullstendig tabell over inngrepsintervallene. ** Kontakt forhandleren din ved første tegn til funksjonsfeil. *** Inngrep som må utføres av forhandleren eller et spesialverksted *** Den generelle smøringen av alle bevegelige deler bør ellers utføres hver gang maskinen settes bort for en lenger periode.NO - 23

2. Nøkkel i posisjon

"START", varsellampen blinker, startmotoren virker ikke (kun for modeller med oppsamling bak) Alle vilkårene for start er ikke oppfylt. Sjekk at oppstartsvilkårene er oppfylt (avsn.

3. Nøkkel i posisjon

"START", varsellampen slås på, men startmotoren virker ikke (kun for modeller med oppsamling bak) Dårlig ladet batteri Lad batteriet (avsn. 7.5). Funksjonssvikt i startreleet Kontakt forhandleren.

4. Nøkkel i posisjon

"START", startmotoren virker ikke (kun for modeller med oppsamling bak) Sett nøkkelen i posisjon "STOPP" og se etter mulig årsak: Alle vilkårene for start er ikke oppfylt. Sjekk at oppstartsvilkårene er oppfylt (avsn.

5. Nøkkel i posisjon

"START", startmotoren virker, men motoren starter ikke Dårlig ladet batteri Lad batteriet (avsn. 7.5). Feil ved bensintilførsel Kontroller nivået i tanken (avsn. 7.2.1). Åpne kranen (avhengig av modell) (avsn. 6.4). Kontroller bensinltret. Tenningsfeil Kontroller at tennplugghetten er skikkelig festet. Kontroller at det er riktig elektrodeavstand på tennpluggen, og at elektrodene er rene.

6. Det er vanskelig å

starte motoren, eller motoren går ujevnt. Problemer med forgasseren Rengjør eller bytt luftlteret. Tøm tanken og fyll på ny bensin. Kontroller og bytt eventuelt ut bensinlteret.

7. Motoren har dårlig

eekt under klippingen. Fremdriftshastigheten er for stor i forhold til klippehøyden. Reduser hastigheten og/eller øk klippehøyden (avsn. 6.5.4). Hvis problemene fortsetter etter at du har utført disse forslagene til forbedring, må du ta kontakt med forhandleren.NO - 24

under arbeidet. Sikkerhetsinnretninger utløst Sjekk at oppstartsvilkårene er oppfylt (avsn. 6.2.2). Sikring brent pga. kortslutning eller feil i det elektriske systemet (kun for modeller med sideutkast) Finn og utbedre årsaken til feilen for å unngå ere strømbrudd. Bytt ut sikringen (10 A) (avsn. 8.5). Kontakt forhandleren ved ere strømbrudd.

under arbeidet og varsellampen slås av (kun for modeller med oppsamling bak) Beskyttelsen til kretskortet er utløst på grunn av: Sett nøkkelen i posisjon "STOPP", vent i noen få sekunder til strømmen slås på igjen automatisk, og: Ombyttede batteripoler Kontroller tilkoblingene (avsn. 4.4). skade i laderegulatoren Kontroller batteriets tilkoblinger (avsn. 4.4). Kontroller at batteriet nnes. Kortslutning Kontakt forhandleren.

og utilstrekkelig oppsamling (kun for modeller med oppsamling bak) Klippeenheten er ikke parallell med bakken Kontroller lufttrykket i dekkene (avsn. 6.1.3.). Gjenopprett klippeenhetens innstilling med bakken (avsn. 8.2.1). Klippeinnretningene er ineektive Kontakt forhandleren. fremdriftshastigheten er for høy i forhold til høyden på gresset som skal klippes Reduser fremdriftshastigheten og/eller hev klippeenheten (avsn. 6.5.4). Vent til gresset er tørt. Kanalen er tilstoppet Fjern oppsamleren og tøm kanalen (avsn. 7.4.2).

13. Unormal vibrasjon

under klipping. Klippeenheten er full av gress Rengjør klippeenheten (avsn. 7.4.4). Klippeinnretningene er ubalanserte eller løse Kontakt forhandleren. Festene er løse Kontroller og stram til festeskruene for motor og ramme.

16. Maskinen ytter seg

ikke når det trykkes på gasspedalen når motoren er i gang (modeller med hydrostatisk transmisjon). Utløsersspak i posisjon for utløst transmisjon Flytt den til posisjon for innkoblet transmisjon (avsn. 5.13). Hvis problemene fortsetter etter at du har utført disse forslagene til forbedring, må du ta kontakt med forhandleren.NO - 25

å vibrere unormalt og/ eller har kjørt på et fremmedlegeme Deler er ødelagte eller har løsnet Stopp maskinen og ta ut tenningsnøkkelen. Kontroller om det nnes skader. Kontroller om det nnes deler som har løsnet, og stram dem godt. Kontrollene, utskiftingene eller reparasjonene må utføres ved et spesialverksted. Hvis problemene fortsetter etter at du har utført disse forslagene til forbedring, må du ta kontakt med forhandleren.

Holder batteriet i god stand når maskinen ikke brukes og garanterer et utmerket ladenivå og en lenger levetid for batteriet (g. 43.B).

Beskytter maskinen mot støv når den ikke brukes (g. 43.D).

15.5 SETT MED VERN FOR UTKAST BAK

Brukes i stedet for oppsamleren når gresset ikke samles opp (g. 43.E). (Kun for modeller med utkast bak)

15.6 SNØKJETTINGER 18’’

Bedrer grepet til bakhjulene på snødekt underlag og tillater bruk av snømåkingsutstyr (g. 43.F).

15.7 GJØRME-/SNØHJUL 18’’

Bedrer trekkytelsene på snø og gjørme.

For transport av verktøy eller annet utstyr som overskrider den anbefalte vektkapasiteten (g. 43.H).

For å spre salt eller gjødsel (g. 43.I).

For måking og oppsamling på siden av snøen som er fjernet (g. 43.K).

7.5.4 Rengöring av skärenhetsgruppen

4. Ta av reservhjulet.

n) Person som har fullmakt til å utferdige teknisk dokumentasjon: o) Sted og dato SV (Översättning av bruksanvisning i original)
