Produkttype	Elektrisk borehammer
Merke	PowerPlus
Modell	POWX11831
Nominell effekt	1300 W
Nominell spenning	230-240 V ~ 50 Hz
Beskyttelsesklasse	II (dobbelt isolasjon)
Slagfrekvens	4100 min⁻¹
Kabellengde	3 m
Lydtrykknivå (LpA)	89 dB(A)
Lydeffektnivå (LwA)	105 dB(A)
Tiltenkt bruk	Boring i betong, murstein, stein; lett meisling
Festesystem	SDS-max-chuck
Medfølgende tilbehør	Spissmeisel 320 mm, flatmeisel 18x320 mm, 2 ekstra håndtak, fastnøkkel, fettpatron
Garantiperiode	36 måneder
Vedlikehold	Rengjør ventilasjonssporene med en fuktig klut; ikke bruk løsemidler
Viktige sikkerhetsinstruksjoner	Bruk hørselsvern, øyevern og støvmaske; hold barn unna
Reparasjonsevne	Reparasjon kun av autorisert Powerplus serviceverksted

Ofte stilte spørsmål - POWX11831 PowerPlus

Hvilken type chuck bruker denne borehammeren?

PowerPlus POWX11831 er utstyrt med en SDS-max-chuck som muliggjør raskt og sikkert verktøybytte.

Hvordan setter jeg inn og fjerner en meisel?

For å sette inn en meisel, trekk i låsehylsen og skyv meiselen inn mens du vrir den til den stopper. For å fjerne den, trekk igjen i hylsen og trekk ut verktøyet. Bruk hansker da tilbehøret kan være varmt etter bruk.

Hva er effekten til denne enheten?

Denne borehammeren har en nominell effekt på 1300 W under en spenning på 230-240 V.

Hvilke materialer kan den bore i?

Den er designet for å bore i betong, murstein og stein, samt for lett meisling. Den er ikke egnet for intensiv profesjonell bruk.

Hva er slagfrekvensen?

Slagfrekvensen er 4100 slag per minutt.

Må man bruke hørselsvern?

Ja, fordi lydtrykknivået når 89 dB(A) og lydeffektnivået 105 dB(A). Det er obligatorisk å bruke hørselsvern over 85 dB(A).

Hvordan rengjør jeg apparatet?

Koble alltid apparatet fra strømmen før rengjøring. Bruk en myk, lett fuktig klut (såpevann) til å rengjøre huset og ventilasjonssporene. Bruk aldri løsemidler som bensin eller alkohol.

Hva gjør jeg hvis strømkabelen er skadet?

Den skadede kabelen må erstattes med en spesifikk kabel tilgjengelig fra Powerplus serviceverksted. Utskifting må utføres av en kvalifisert elektriker eller autorisert serviceverksted.

Har dette apparatet garanti?

Ja, garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker produksjonsfeil, men ikke normal slitasje, tilbehør, skader fra feil bruk eller transportkostnader.

Kan man bruke skjøteledning utendørs?

Ja, forutsatt at du bruker en skjøteledning egnet for utendørsbruk, type H07RN-F 3G 1,5 mm², og ruller ut kabelen helt. Bruk en sprutbeskyttelsesenhet.

BRUKSANVISNING POWX11831 PowerPlus

Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. 1)

1. SDS-chuck
2. Festehylse
3. Hjelpehåndtak
4. Oljedeksel

5. Krage til hjelpehåndtaket

6. Låseknapp

7. Antivibrasjonssystem
8. På/av-bryter
9. Håndtak

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

■ Meiselhammer 1300 W
■ 2 x hjelpehåndtak
■ Skrunøkkel
■ Smørekopp

• SDS spiss meisel: 320 mm
• SDS flat meisel: 18 x 320 mm

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Les manualen før bruk.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.		Bruk alltid vernebriller.

Bruk hansker

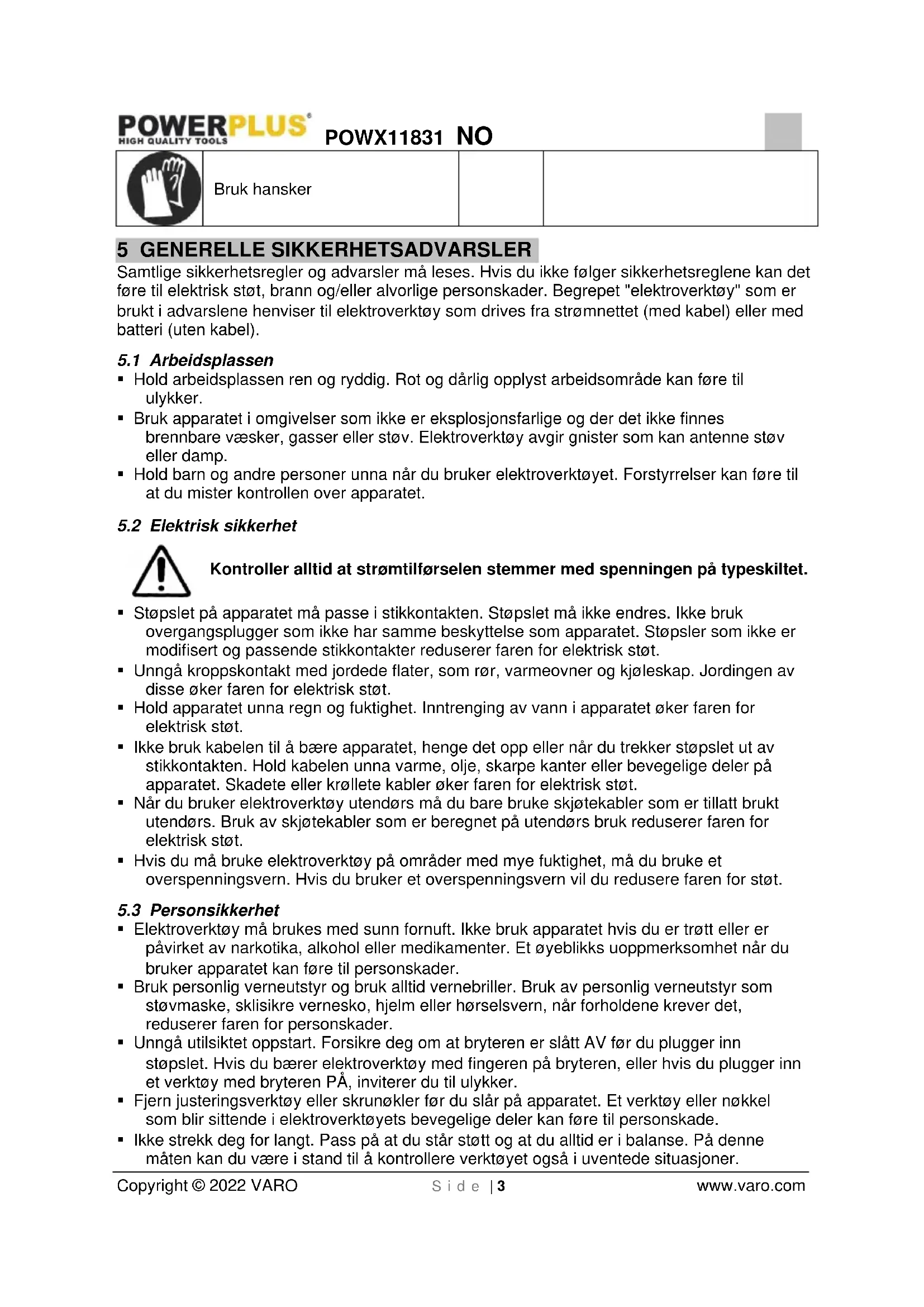

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasjoner.

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SPESIELLE SIKKERHETSADVARSLER

- Se etter hvilken spenning som er oppgitt på typeskiltet (Volt).

- Ved bruk av kabeltromler må ledningen rulles helt ut. Ledningstversnittet må være minst 1,0 mm ^2 .

- Når meiselhammeren brukes utendørs, må det brukes en skjøteledning av typen H07RN-F 3G 1,5 mm², med sprutsikkert støpsel.

- Pass på å stå sikkert i stiger og på stillas ved frihåndsboring.

- Benytt hjelpehåndtaket ved boring i nærheten av elektriske ledninger.

- Bruk hørselsvern for å beskytte hørselen.

- Bruk vernebriller og støvmaske ved arbeid som skaper mye støv.

- Verktøyet må ikke brukes i nærheten av damp eller brennbare væsker.

- Før enhver modifikasjon eller rengjøring må du trekke støpslet ut av stikkontakten.

- Beskytt strømledningen mot skader. Olje og syrer kan skade ledningen.

Viktig! Alle nasjonale sikkerhetsforskrifter for installasjon, bruk og vedlikehold må følges.

- Meisel og bor kan utilsiktet slynges ut av verktøyet og forårsake store skader:

- Før arbeidet starter bør du kontrollere at meisel eller bor sitter godt fast i verktøyholderen.

- Verktøyholderen må kontrolleres regelmessig for slitasje eller skade.

- Slagverktøy startes først når det trykkes mot et arbeidsstykke (vegg, tak osv.).

• Etter at arbeidet er avsluttet koples meiselhammeren fra strømnettet, og meisel eller bor tas av verktøvet.
• Før meisel eller bor skiftes må verktøvet koples fra strømnettet.
• Beskytt øyne og medarbeidere mot flyvende partikler og splinter. Bruk hjelm! Sett opp skillevegger!
• Arbeidshansker beskytter mot klemte fingre og hudavskrapning.
• Vibrasjoner kan være skadelig for hender og armer: Arbeid så kort tid som mulig med vibrasjoner.
• Strømledningen må alltid ledes ut bak verktøyet.
• Oppbevar verktøyet utilgiengelig for barn.
• Verktøyet må alltid holdes godt fast.

7 F∅R IGANGSETTING

• Undersøk om det finnes skjulte elektriske ledninger, gass- og vannrør med et ledningssøkeapparat.
• Før tilkopling til strømnettet skal det passes på at nettspenningen stemmer overens med angivelsen på kapasitetsskiltet.
• Påse at PÅ/AV-bryteren er slått AV. Hvis støpslet sitter i stikkontakten när strømbryteren slås PÅ, vil verktøvet starte med én gang, noe som kan føre til alvorlige ulykker.
• Når arbeidsområdet er langt fra stikkontakten, må du bruke en skjøteledning med tilstrekkelig tykkelse og nominell kapasitet. Skjøteledningen skal være så kort som mulig.

7.1 Innsetting og utskifting av verktøy (Fig. 2)

Verktøyet er utstyrt med et SDS-Max verktøyfeste.

• Verktøvet må rengjøres og settes inn med maskinfett før det settes inn
• Chuckhylsen trekkes tilbake og holdes.
• Skyv et støvfritt verktøy med en skrubevegelse inn i verktøyfestet helt til anslaget. Verktøvet fester seg selv.
• Kontroller at verktøvet sitter fast ved å dra i det.

7.2 Trekke ut SDS-Max-verktøy

Chuckhylsen (A) trekkes tilbake og holdes, og verktøyet tas ut.

Tilbehør kan bli varmt etter bruk. Ikke berør enden på tilbehøret med hånda! Bruk alltid vernehansker när du tar av tilbehøret.

8 DRIFT

8.1 Start/stopp

■ START: Trykk på på/av-bryteren (8).
- STOPP: Slipp på/av-bryteren (8).
For kontinuerlig bruk, trykker du inn läseknappen (6) på venstre side av håndtaket. Låseknappen deaktiveres ved å trykke på PÅ/AV-avtrekkeren igjen.

Meiselhammeren skal av sikkerhetshensyn kun brukes med hjelpehåndtak.

En sikker arbeidsstilling oppnås ved å dreie på hjelpehändtaket.

• Sett festeskruen, klemmeblokken og rammen inn på håndtaket.
• Plasser kragen på kragefestet og juster de to hullene i kragen, på motsatte sider av klemmeblokken, inn med hverandre.
• Beveg håndtaket til ønsket posisjon og skru det fast.

- Hjelpehåndtaket fjernes i motsatt rekkefølge.

8.2.2 Hjelpehåndtak

Hjelpehåndtaket kan festes i to forskjellige monteringshuller: venstre og høyre.

Du fjerner hjelpehåndtaket i motsatt rekkefølge.

8.3 Bruk (Fig. 4)

• Plasser spissen på verktøyet mot betongflaten og slå PÅ.
• Ved å bruke vekten av maskinen og ved å holde meiselhammeren med begge hender, kan du effektivt kontrollere tilbakeslagene.

Etter lengre tids bruk vil verktøyets fremre del bli varm. Vær derfor forsiktig så du ikke brenner hendene.

Ikke trykk for hardt på maskinen. Hammermekanismen aktiveres ved å trykke lett på verktøyet när meiselen er i kontakt med arbeidsstykket.

Det kan hende at noe av oljen mellom boret og sylinderhuset kan sprute ut når du arbeider med verktøyet. Derfor anbefaler vi at du dekker til gulv og vegger med gamle aviser eller håndklær hvis du skal bruke verktøyet innendørs.

9 RENGJ∅RING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

9.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

89 dB(A)

Lydeffektnivå LwA

105 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

18,9 m/s²

K = 1,5 ~m / s^2

12 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).

13 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

14 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

15 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Sørg for å gjenvinne der anlegg eksisterer. Be lokale myndigheter eller forhandler om råd om gjenvinning.

16 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC

Annex VI

LwA

Measured 100dB(A)

Guaranteed 105dB(A)

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

Apparatbeskrivelse: Nedknusningshammer
