POWX11831 - Kladivo PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Elektrické zbíjacie kladivo
Značka	PowerPlus
Model	POWX11831
Menovitý výkon	1300 W
Menovité napätie	230-240 V ~ 50 Hz
Trieda ochrany	II (dvojitá izolácia)
Frekvencia príklepu	4100 min⁻¹
Dĺžka kábla	3 m
Akustický tlak (LpA)	89 dB(A)
Akustický výkon (LwA)	105 dB(A)
Určené použitie	Vŕtanie do betónu, tehly, kameňa; ľahké sekacie práce
Upínací systém	SDS-max skľučovadlo
Dodávané príslušenstvo	Ploské sekáč 320 mm, ploché sekáč 18x320 mm, 2 prídavné rukoväte, plochý kľúč, maznice
Záručná doba	36 mesiacov
Údržba	Čistiť vetracie štrbiny vlhkou handričkou; nepoužívať rozpúšťadlá
Dôležité bezpečnostné pokyny	Používať ochranu sluchu, zraku a protiprachovú masku; držať deti v bezpečnej vzdialenosti
Opraviteľnosť	Opravu vykonáva iba autorizovaný servis Powerplus

Často kladené otázky - POWX11831 PowerPlus

Aký typ skľučovadla používa toto zbíjacie kladivo?

PowerPlus POWX11831 je vybavený SDS-max skľučovadlom, ktoré umožňuje rýchlu a bezpečnú výmenu nástrojov.

Ako vložiť a vybrať sekáč?

Pri vkladaní sekáča potiahnite poistnú objímku a zasuňte sekáč otáčaním až na doraz. Pre vybratie znova potiahnite objímku a vyberte nástroj. Noste rukavice, pretože príslušenstvo môže byť po použití horúce.

Aký je výkon tohto zariadenia?

Toto zbíjacie kladivo má menovitý výkon 1300 W pri napätí 230-240 V.

Aké materiály môže vŕtať?

Je určený na vŕtanie do betónu, tehly a kameňa, ako aj na ľahké sekacie práce. Nie je vhodný na intenzívne profesionálne použitie.

Aká je frekvencia príklepu?

Frekvencia príklepu je 4100 úderov za minútu.

Je potrebné nosiť ochranu sluchu?

Áno, pretože hladina akustického tlaku dosahuje 89 dB(A) a akustický výkon 105 dB(A). Pri hladine nad 85 dB(A) je povinné nosiť ochranu sluchu.

Ako čistiť zariadenie?

Pred čistením vždy odpojte zariadenie od siete. Na čistenie krytu a vetracích štrbín použite jemnú mierne navlhčenú handričku (mydlová voda). Nikdy nepoužívajte rozpúšťadlá ako benzín alebo lieh.

Čo robiť, ak je napájací kábel poškodený?

Poškodený kábel musí byť nahradený špecifickým káblom dostupným v servisnom stredisku Powerplus. Výmenu musí vykonať kvalifikovaný elektrikár alebo autorizovaný servis.

Je toto zariadenie v záruke?

Áno, záruka je 36 mesiacov od dátumu zakúpenia prvým užívateľom. Vzťahuje sa na výrobné chyby, ale nie na bežné opotrebenie, príslušenstvo, poškodenie spôsobené nesprávnym používaním alebo prepravné náklady.

Je možné použiť predlžovací kábel vonku?

Áno, za predpokladu, že použijete predlžovací kábel vhodný na vonkajšie použitie, typu H07RN-F 3G 1,5 mm², a kábel úplne rozviniete. Použite zariadenie na ochranu proti striekajúcej vode.

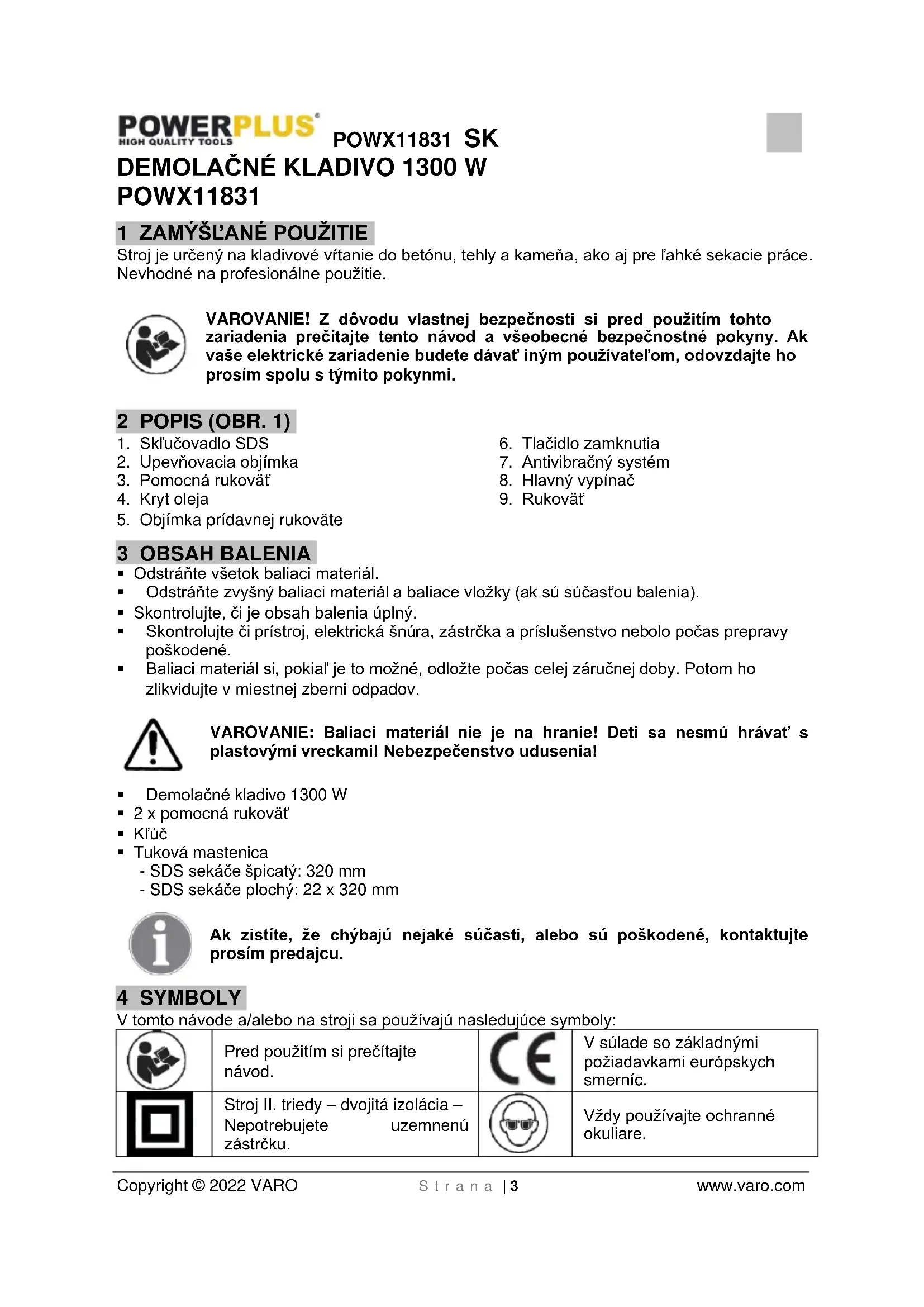

NÁVOD NA OBSLUHU POWX11831 PowerPlus

Stroj je určený na kladivové vrtanie do betónu, tehly a kameňa, ako aj pre l'ahké sekacie práce. Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. 1)

1. Skl'učovadlo SDS
2. Upevňovacia objímka
3. Pomocná rukovät'
4. Kryt oleja

5. Objímka prídavnej rukoväte

6. Tlačidlo zamknutia

7. Antivibračný systém
8. Hlavný vypínač
9. Rukovät'

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat' s plastovými vreckami! Nebezpečenstvo udusenia!

■ Demolačné kladivo 1300 W
■ 2 x pomocná rukoväť
■ Klúč
■ Tuková mastenica

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

		Pred použitím si prečítajte návod.		V súlade so základnými požiadavkami európskych smerníc.
		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku.		Vždy používajte ochranné okuliare.

Noste ochranné rukavice

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, tahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byt' vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..
• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

- Pri používaní elektrického náradia budte vždy ostražitý, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klůče a iné nástroje. Klůč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE VÍTACIE KLADIVÁ

- Pri vírtaní na rebríkoch a lešeniach dbajte na pevnost' podkladu, na ktorom stojíte.

- Sluch si chráňte ochrannými slúchadlami. Strata sluchu môže byť postupná!

- Noste ochranné okuliare a pri prácach s tvorbou prachu používajte protiprachovú masku.

- Zariadenie nepoužívajte v oblastiach s výparmi alebo horľavými kvapalinami.

- Pred čistením alebo vykonávaním zmien na stroji vždy najskôr vytiahnite zástrčku z elektrickej zásuvky.

- Elektrický kábel chráňte pred poškodením. Kábel môže poškodit' olej alebo kyselina.

■ Stroj nikdy nepret'ažujte.

■ Všetky pracovné diely dostatočne zaistite.

- Dôležité! Pri inštalácii, prevádzke a údržbe musíte postupovať podľa príslušných vnútroštátnych bezpečnostných pravidiel.

- Sekacie a vrtné korunky sa môžu zo stroja náhodne vymrštiť a spôsobit’ vážne zranenie.

- Pred začatím práce si vždy skontrolujte správne zaistenie sekáča alebo vrtnej korunky v skľučovadle.

- Skľučovadlo pravidelne kontrolujte, či nevykazuje znaky opotrebovania alebo poškodenia.

- Vrtacie kladivo nikdy nespúšťajte, ked' práve tlačí na pracovnú plochu (stenu, strop atd').

- Po dokončení práce odpojte vrtacie kladivo od elektrickej siete a vyberte sekáč alebo vrtnú korunku zo stroja.

- Pred výmenou sekáča alebo vrtnej korunky vždy kladivo odpojte od elektrickej siete.

- Oči a ostatných pracovníkov chráňte pred lietajúcimi časťami a úlomkami. Noste helmu! Nainštalujte ochranné steny!

- Vibrácie môžu poškodit' horné končatiny. Preto sa snažte, aby bola doba vystavenia vibráciám čo najkratšia.

■ Zariadenie odložte tak, aby k nemu nemali prístup deti.

- Pri práci držte zariadenie vždy oboma rukami a stojte v stabilnej polohe.

7 PRED ZAČATÍM PRÁCE

- Zabezpečte, aby bol hlavný vypínač vo vypnutej polohe. Ak zástrčku pripojíte k elektrickej sieti, keď je hlavný vypínač v zapnutej polohe, elektrické náradie začne okamžite pracovať. Vtedy môže dôjst’ k vážnej nehode.

- Ked' sa obrobok nachádza d'alej od zdroja elektrického prúdu, použite predlžovací kábel s dostatočnou hrúbkou a menovitou kapacitou. Predlžovací kábel by mal byt' podľa možnosti čo najkratší.

7.1 Uchytenie a výmena nástrojov (obr. 2)

- Čistý nástroj pomocou otáčania zatlačte čo najďalej do držiaka nástroja. Nástroj sa automaticky zaistí.

Príslušenstvo môže byt' po použití horúce. Nedotýkajte sa hrotu príslušenstva rukou! Na vybratie príslušenstva používajte vždy ochranné rukavice.

8 PREVÁDZKA

8.1 Zapnutie / vypnutie

■ Zapnutie: Stlačte ovládacie tlačidlo (8).
■ Vypnutie: Uvoľnite ovládacie tlačidlo (8).

Nepretržitú prevádzku spustíte stlačením tlačidla zamknutia (6) na l'avej strane rukoväte. Tlačidlo zamknutia môžete odblokovat' opätovným stlačením spúšte spínača.

8.2 Prídavná rukovät' (obr. 3)

8.2.1 D-rukovät'

Z bezpečnostných dôvodov používajte vrtacie kladivo len s prídavnou rukovät'ou.

Otočením prídavnej rukoväte pri práci si budete môčt' zabezpečit' bezpečnú polohu tela.

• Na rukovät' postupne nainštalujte upevňovaciu skrutku, upínací blok a rám.
• Objímku položte na výstupok a potom zarovnajte oba otvory s koncami upínacieho bloku.
  Zostavu rukoväte nastavte do požadovanej polohy a potom rukovät' riadne utiahnite.
  ■ Zostavu prídavnej rukoväte vyberte opačným smerom.

8.2.2 Bočná rukovát'

Prídavná rukovát' sa dá upevnit' do dvoch rôznych montážnych otvorov: l'avého a pravého. Podzostavu prídavnej rukoväte vyberte opačným smerom.

8.3 Používanie (obr. 4)

■ Po umiestnení špičky nástroja na betónový povrch nástroj zapnite.
- Využitím hmotnosti stroja a pevným držaním demolačného kladiva obomi rukami môžete ovládat' následný pohyb spätného trhnutia.

Po dlhšom používaní sa puzdro valca rozhorúči. Dávajte preto pozor, aby ste si nepopálili ruky.

Na stroj nepôsobte tlakom. Kladivový mechanizmus sa aktivuje pôsobením l'ahkého tlaku na nástroj, keď bude sekáč v kontakte s obrobkom.

Je možné, že počas používania nástroja dôjde k vystreknutiu oleja medzi vrtačkou a skrinkou valca. Preto odporúčame pri používaní nástroja v interiéri zakryt' podlahu a steny pomocou starých novín alebo uterákov.

9 ČISTENIE A ÚDRŽBA

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

9.1 Čistenie

- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

10 TECHNICKÉ ÚDAJE

Menovité napätie	230-240 V
Menovitá frekvencia	50 Hz
Menovitý výkon	1300 W
Ochranná trieda	II
Rýchlosť úderov	4100 min-1
Dĺžka kábla	3 m + VDE zástrčka

11 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

• Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
• Ak je pripojovací kábel (alebo sietová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit’ iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).

13 SKLADOVANIE

■ Priebežne čistíme celé zariadenie a jeho príslušenstvo.
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.
- Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.
- Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.

14 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynút dňom zakúpenia prvým používateľom.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
  Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

16 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

Výrobok: Demolačné kladivo

Obchodná známka: POWERplus

Model: POWX11831

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkolívek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC

Annex VI

LwA

Measured 100dB(A)

Guaranteed 105dB(A)

Notified Body

ISET - IT

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolupodpísaný koná v mene výkonného riaditel'a spoločnosti,

Philippe Vankerkhove

Regulačné záležitosti – Compliance Manager
