BRUKSANVISNING POWX11831 PowerPlus

5.4 Användning och skötsel av elektriska verktyg ..................................................... 5

7.1 Isättning och byte av verktyg (Fig. 2)..................................................................... 6

8.1 Igångsättning och avstängning.............................................................................. 7

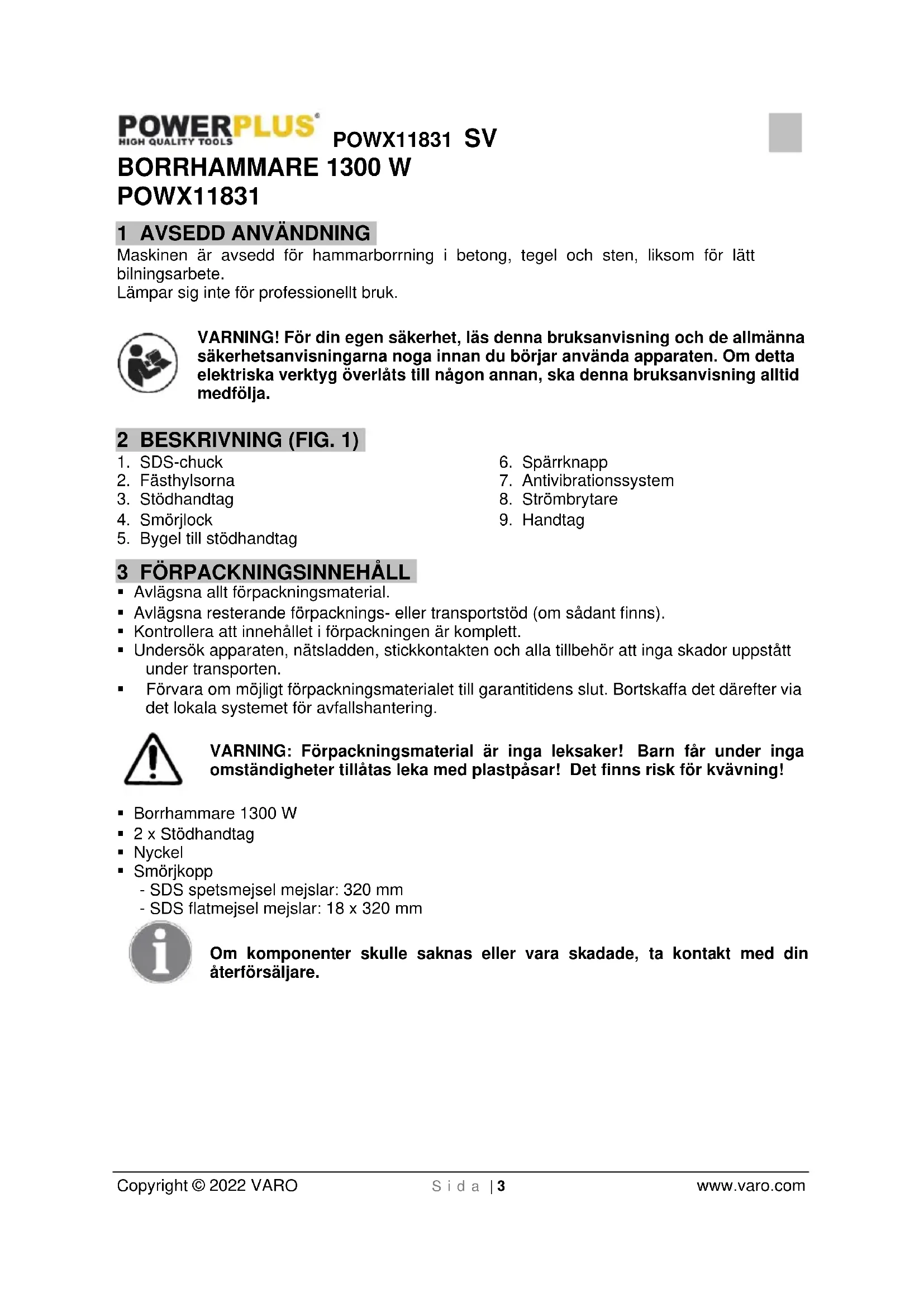

Maskinen är avsedd för hammarborrning i betong, tegel och sten, liksom för lätt bilningsarbete. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. 1)

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

• Smörjkopp - SDS spetsmejsel mejslar: 320 mm - SDS flatmejsel mejslar: 18 x 320 mm Om komponenter skulle saknas eller vara skadade, ta kontakt med din återförsäljare.POWX11831 SV Copyright © 2022 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Studera bruksanvisningen före användning.

Uppfyller tillämpliga krav i europeiska direktiv.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

Bär alltid ögonskydd.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.POWX11831 SV Copyright © 2022 VARO S i d a | 5 www.varo.com

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.POWX11831 SV Copyright © 2022 VARO S i d a | 6 www.varo.com 6 SÄRSKILDA SÄKERHETSFÖRESKRIFTER FÖR BORRHAMMARE

• Kontrollera att nätspänningen överensstämmer med den på märkplåten angivna (volt).

• Vid användande av kabelrulle, dra ut kabeln helt. Minsta ledningsarea 1,0 mm

• När den elektriska borrhammaren ska användas utomhus ska en förlängningskabel typ H07RN-F 3G med 1,5 mm

ledningsarea och vattentäta kontakter användas.

• Se till att stå stadigt vid borrning på fri hand på stege eller byggnadsställning.

• Använd en detektor för att lokalisera el-, vatten- och gasledningar som kan finnas dolda i väggar. Undvik att komma i kontakt med strömförande delar eller ledare.

• Bär hörselskydd för att skydda hörseln. Hörselnedsättning kommer gradvis!

• Använd skyddsglasögon och vid dammalstrande arbeten dammskyddsmask.

• Använd inte maskinen i närheten av ångor eller brandfarliga vätskor.

• Dra kontakten ur eluttaget vid alla omställnings- eller rengöringsarbeten.

• Skydda nätkabeln mot skador. Olja och syror kan skada kabeln.

• Överbelasta aldrig maskinen.

• Gör ordentligt fast alla arbetsstycken.

• Viktigt! Iakttag alla nationella säkerhetsbestämmelser angående installation, användande och underhåll.

• Kontrollera alltid att mejslar och borrar är ordentligt fastsatta i chucken innan arbetet påbörjas.

• Mejslar och borrar kan slungas ur verktyget och förorsaka svåra skador.

• Kontrollera regelbundet att chucken inte är sliten eller skadad.

• När maskinen ska användas som borrhammare, starta den först när den satts mot materialet son ska bearbetas (vägg, tak osv.).

• Efter slutfört arbete, dra kontakten ur eluttaget och ta bort mejsel eller borr.

• Dra alltid kontakten ur eluttaget före byte av mejsel eller borr.

• Skydda ögonen och andra personer mot kringflygande partiklar och splitter. Bär skyddshjälm! Sätt upp skiljeväggar!

• Bär arbetshandskar för att skydda fingrarna mot kläm- och rivskador.

• Vibrationer kan skada händer och armar. Se till att utsätta dig så lite som möjligt för vibrationer.

• Se till att nätkabeln alltid befinner sig bakom maskinen.

• Förvara maskinen utom räckhåll för barn.

• När du arbetar med maskinen, håll den alltid med bägge händerna och se till att du står stadigt.

• Undersök med en metall/spänningsdetektor om området där verktyget ska arbeta har dolda elektriska ledningar, gas- eller vattenrör.

• Innan maskinen ansluts till nätuttaget, kontrollera att nätspänningen överensstämmer med den på märkplåten angivna.

• Kontrollera att strömbrytaren står i OFF-läge/är avstängd. Om stickkontaktens sätts i ett eluttag när strömbrytaren står i ON-läge/spärrknappen är intryckt, startar maskinen omedelbart och kan orsaka svåra personskador.

• När arbetsområdet befinner sig långt från strömkällan, ska en förlängningskabel av tillräcklig tjocklek och kapacitet användas. Förlängningskabeln bör hållas så kort som är praktiskt möjligt.

7.1 Isättning och byte av verktyg (Fig. 2)

Borrhammaren är utrustad med en SDS-max-chuck för att hålla fast verktygen.

• Innan verktygen sätts i maskinen ska de rengöras samt smörjas in med en aning maskinfett.

• Dra tillbaka chucken och håll den tillbakadragen.POWX11831 SV Copyright © 2022 VARO S i d a | 7 www.varo.com

• Verktyget, som ska vara fritt från damm, skjuts och vrids samtidigt i chucken så långt det går. Verktyget låses last automatiskt.

• Kontrollera att verktyget har låsts fast genom att dra i det.

7.2 Urtagning av ett SDS-max-verktyg

Dra tillbaka chucken, håll den tillbakadragen och ta ur verktyget. Verktygen kan vara mycket varma efter användning. Se till att inte komma åt verktygsänden med handen! Använd alltid skyddshandskar när du ska ta ur verktyget. 8 ANVÄNDNING

8.1 Igångsättning och avstängning

• Igångsättning: Tryck in strömbrytaren (8).

• Avstängning: Släpp upp strömbrytaren (8). För kontinuerlig drift, tryck in spärrknappen (6) på vänster sida av handtaget, efter det att strömbrytaren först tryckts in. Spärrknappen frigörs genom att åter trycka på strömbrytaren.

Av säkerhetsskäl ska borrhammaren endast användas med stödhandtaget monterat. För att erhålla bästa möjliga arbetsställning kan stödhandtaget ställas in i olika vinklar.

• Sätt fästskruven genom klämplattan och ramen och sätt ramen på handtagets ände och dra åt fästskruven i handtaget.

• Sätt bygeln på bygelfästet (maskinens hals) och passa in hålen i bygelns ändar i klämplattan.

• Vrid stödhandtaget i lämpligt arbetsläge och dra åt det genom att vrida det medsols.

• Stödhandtaget lossas i motsatt ordning mot beskrivningen ovan.

Sidohandtaget kan monteras i endera av de två monteringshålen, det ena på vänster sida och det andra på höger. Sidohandtaget demonteras på motsatt sätt.

8.3 Användning (Fig. 4)

• Placera arbetsverktygets spets på arbetsstycket, innan verktyget startas.

• Med utnyttjande av maskinens vikt och genom att hålla den stadigt, kan rekylrörelsen vid starten kontrolleras. Främre delen av maskinhöljet blir hett vid längre arbetspass. Var försiktig att inte bränna händer och fingrar. Utöva inte onödigt tryck på maskinen. Hammarmekanismen arbetar mest effektivt när mejselbitsen hålls mot arbetsstycket med ett lätt tryck. Det är möjligt att lite olja kan sippra ut mellan borren och maskinhöljet under arbetet. Vi rekommenderar därför, att när borrhammaren används inomhus, gamla tidningar eller handdukar används för att skydda arbetsområdet.POWX11831 SV Copyright © 2022 VARO S i d a | 8 www.varo.com

9 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.

• Håll ventilationsspringorna fria från damm och smuts.

• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar. 10 TEKNISKA DATA Märkspänning 230-240 V Märkfrekvens 50 Hz Märkeffekt 1300 W Skyddsklass

Slagfrekvens 4100 slag/min Sladdlängd 3 m + VDE-kontakt 11 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 89 dB(A) Ljudeffektnivå LwA 105 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 18,9 m/s² K = 1,5 m/s² 12 SERVICEVERKSTAD

• Om strömbrytaren skadats ska den repareras av återförsäljarens reparationsverkstad.

• Om nätsladden (eller nätkontakten) skadats måste den bytas ut mot en speciell nätsladd (nätkontakt) som kan erhållas från återförsäljarens kundtjänst. Byte av nätsladden får endast ske genom återförsäljarens kundtjänst (se sista sidan för adresser) eller av kvalificerat fackfolk. 13 FÖRVARING

• Före förvaring, rengör grundligt hela maskinen och alla tillbehör.

• Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur.

• Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker.

• Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa.POWX11831 SV Copyright © 2022 VARO S i d a | 9 www.varo.com 14 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena luftintag, kolborstarna regelbundet servade,…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.POWX11831 SV Copyright © 2022 VARO S i d a | 10 www.varo.com

16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att, Utrustningens beteckning: Borrhammare Fabrikat: POWERplus Modell: POWX11831 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 100dB(A) Guaranteed 105dB(A) Notified Body ISET – IT Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove 07/04/2022, Lier - BelgiumPOWX11831 FI Copyright © 2022 VARO S i v u | 1 www.varo.com
