BRUKSANVISNING B 4801050 T2 STANLEY

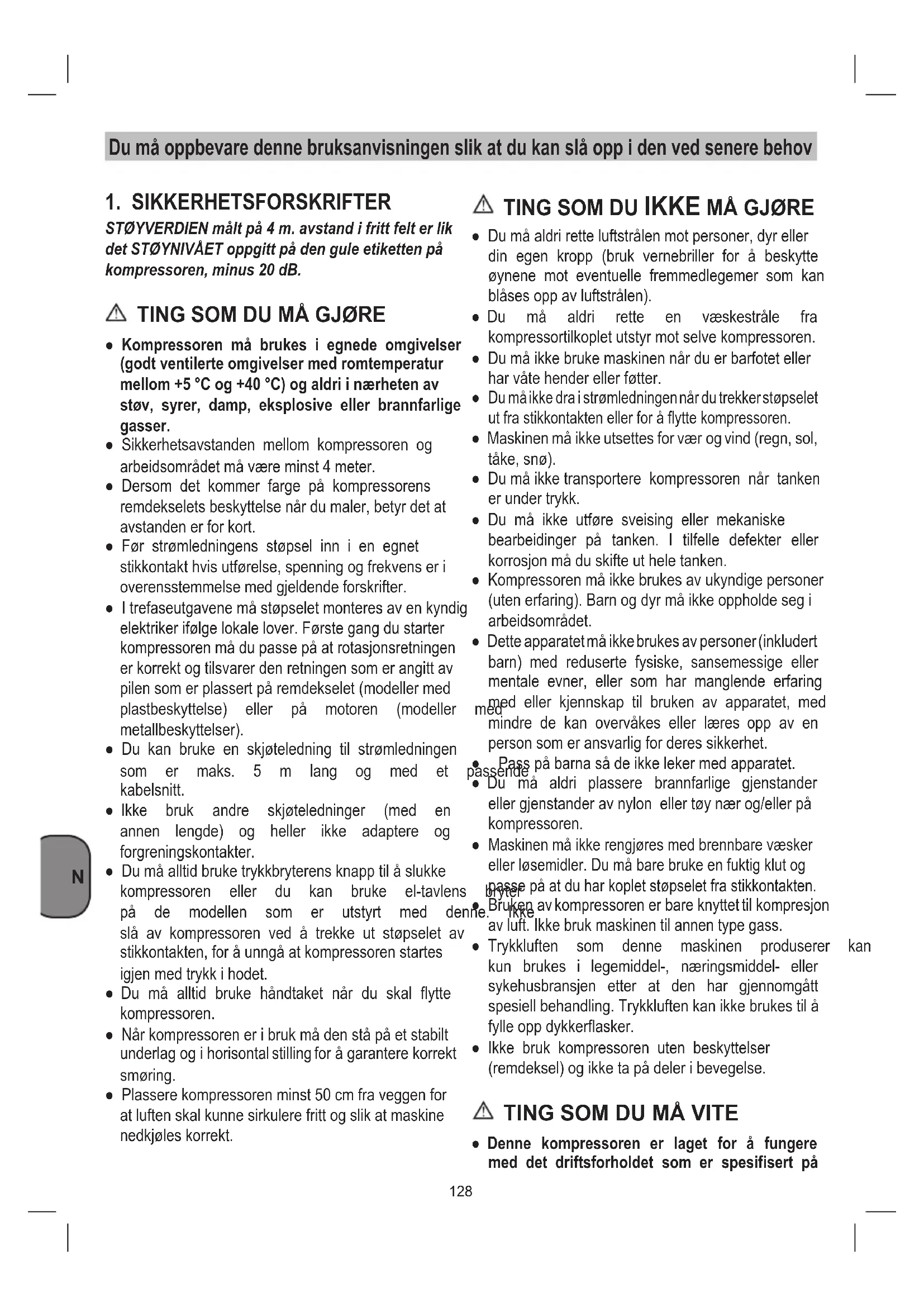

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

● Kompressoren må brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærheten av støv, syrer, damp, eksplosive eller brannfarlige gasser. ● Sikkerhetsavstanden mellom kompressoren og arbeidsområdetmåværeminst4meter. ● Dersom det kommer farge på kompressorens remdekselets beskyttelse når du maler, betyr det at avstandenerforkort. ● Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelsemedgjeldendeforskrifter. ● I trefaseutgavene må støpselet monteres av en kyndig elektrikerifølgelokalelover.Førstegangdustarter kompressoren må du passe på at rotasjonsretningen er korrekt og tilsvarer den retningen som er angitt av pilensomerplassertpåremdekselet(modellermed plastbeskyttelse) eller på motoren (modeller med metallbeskyttelser). ● Du kan bruke en skjøteledning til strømledningen som er maks. 5 m lang og med et passende kabelsnitt. ● Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter. ● Du må alltid bruke trykkbryterens knapp til å slukke kompressoren eller du kan bruke el-tavlens bryter på de modellen som er utstyrt med denne. Ikke slå av kompressoren ved å trekke ut støpselet av stikkontakten, for å unngå at kompressoren startes igjenmedtrykkihodet. ● Du må alltid bruke håndtaket når du skal flytte kompressoren. ● Når kompressoren er i bruk må den stå på et stabilt underlag og i horisontal stilling for å garantere korrekt smøring. ● Plassere kompressoren minst 50 cm fra veggen for at luften skal kunne sirkulere fritt og slik at maskine nedkjøleskorrekt. TING SOM DU IKKE MÅ GJØRE ● Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåsesoppavluftstrålen). ● Du må aldri rette en væskestråle fra kompressortilkopletutstyrmotselvekompressoren. ● Du må ikke bruke maskinen når du er barfotet eller harvåtehenderellerføtter.

Maskinen må ikke rengjøres med brennbare væsker ellerløsemidler.Dumåbarebrukeenfuktigklutog passepåatduharkopletstøpseletfrastikkontakten.

Bruken av kompressoren er bare knyttet til kompresjon avluft.Ikkebrukmaskinentilannentypegass. ● Trykkluften som denne maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgått spesiellbehandling.Trykkluftenkanikkebrukestilå fylleoppdykkerflasker. ● Ikke bruk kompressoren uten beskyttelser (remdeksel)ogikketapådeleribevegelse.

● Denne kompressoren er laget for å fungere med det driftsforholdet som er spesifisert på129

6. Trykkmåler(foravlesingavdetforhåndsinnstilte

14. Oljeforseglingsplugg(oljefyllingsåpning)

Kompressoren er laget for å levere komprimert luft til verktøysomdrivesavkomprimertluft. Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukes i kommersielle, forretningsmessige, industrielleellerlignendeformål. Maskinen skal kun brukes til de formålene de er bestemtfor.Allannenbrukeråregnesommisbruk.Det er brukeren / operatøren og ikke produsenten som er ansvarligforalleeventuellperson-ellermaterialskader avalleslagsomvilkunnefølgeavdette.

Undersøk maskinen etter tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet somlevertekompressoren.

Kompressoren skal settes opp i nærheten av den arbeidermedtrykkverktøyet.

Kompressorenerlagetforåblibruktitørrerom.Det er forbudt å bruke kompressoren på steder hvor det utføresarbeidmedvannsprut.

Oljenivået i kompressorpumpen må kontrolleres før dusetterutstyretigang. merkeskiltet med tekniske data (eksempel:S3-50 betyr5minutterarbeidog5minutterpause).Dette foråunngåatdenelektriskemotorenoveropphetes. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overopphetes. Denne temperaturovervåkningen bryter automatisk strømtilførselen dersom temperaturen blir for høy, foråunngåformyestrømopptak. ● For å forenkle gjenoppstartingen av maskinen er det også viktig, foruten de angitte inngrepene, å flytte trykkbryterens knapp tilbake til ”av” og så til ”på” (fig. 2). ● I enfase-modellenemådugripeinnmanueltvedå trykke på tilbakestillingsknappen som er plassert på motorens klemskruebrett (fig. 19). ● I trefase-modelleneerdetnokågripeinnmanuelt på trykkbryterens knapp ved å flytte den tilbake til ”på” eller ved å trykke på den termiske bryteren som befinnerseginneiel-tavlensboks(fig. 2b og 20). ● Enfase-modellene er utstyrte med en trykkbryter med en liten ventil med forsinket lukking som slipperluftenut(ellerenventilsombefinnersegpå tilbakeslagsventilen. Dette forenkler startingen av motoren.Nårtankenertomerdetderforvanligatdet slipperutenluftstrømfratankeninoensekunder. ● Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig, forågaranteremaskinenssikkerhet. ● Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det heltnødvendigatduavbryterluftstrømningenut. ● Bruken av trykkluft til forskjellige bruksområder (oppblåsing,trykkluftdrevetutstyr,maling,rengjøring medvannbasertevaskemidlerosv.)kreveratduhar kjennskap til og overholder lovene angående de forskjelligebruksområdene.130

Advarsel! Du må montere utstyret helt før du bruker det for første gang.

Montering av hjulene (figurene 4-5) Fest de medfølgende hjulene slik som vist i figurene 4og5.

5.2 Montering av hurtigkoblingen for

beholdertrykk (ref. 13) Skruhurtigkoblingenforuregulertbeholdertrykk(ref.13) tiltrykkbeholderen(ref.2)sliksomvistifigurene7og8.

5.3 Montering av transporthåndtaket

5.4.1 Enkeltfaseversjon 230 V / 50 Hz

Kompressoren er utstyrt med en hovedkabel med et støtsikkert støpsel. Denne kan kobles til enhver 230 V støtsikker kontakt som er beskyttet av en 16A sikring. Før du bruker maskinen må du kontrollere at spenningen er i overensstemmelse med spesifikasjonene på merkeplaten. Lange forsyningsledninger, skjøteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter.Itilfelleavtemperaturerunder5kanmotorstart værevanskeligpågrunnavstivhet.

5.4.2 Trefaseversjon 400 V / 50 Hz

Motorenerutstyrtmedenoverlastbryter.Hvisdeten overbelastning skulle forekomme på kompressoren, vil overlastbryteren automatisk slå av utstyret for å beskytte kompressoren mot overoppheting. Hvis overlastbryteren utløses må du vente til kompressorenkjølesned.

For å slå på kompressoren, trekk ut den røde bryteren (ref.8) For å slå av kompressoren, trykk ned den røde bryteren (ref.8)igjen.

5.5.2 Trefaseversjon (Fig. 2b)

For å slå på kompressoren, trykk på den grønne bryteren(ref.8.1) For å slå av kompressoren, trykk på den røde bryteren (ref.8.1)engangtil.

5.6 Justere trykket (fig. 2a-2b)

Dukanjusteretrykketpåtrykkmåleren(ref.6)ved hjelpavtrykkregulatoren(ref.7).

Det innstilte trykket kan hentes fra hurtigkoblingen (ref.5).

5.7 Stille inn trykkbryteren

Trykkbryterenerstiltinnavfabrikken Anteningstrykk: 8 bar Avslutningstrykk: 10 bar

6. RENGJØRING OG VEDLIKEHOLD

Advarsel! Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen. Advarsel! Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning! Advarsel! Tøm alltid ut trykket i beholderen før du utfører noen rengjørings eller vedlikeholdsoppgaver.

Hold alt sikkerhetsutstyr fritt for skitt og støv så fremt determulig.Tørkavutstyretmedenrenkluteller blåspådetmedkomprimertluftunderlavttrykk.

Vianbefaleratdugjørrentutstyretrettetterbruk.131

Rengjør utstyret regelmessig med en fuktig klut og en mild såpe. Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan være aggressive mot plastdelenepåutstyret.Passpåatdetikkekommer noevanninnpåinnsidenavapparatet.

Du må koble fra slangen og alt eventuelt sprayverktøy fra kompressoren før rengjøring. Ikke rengjør kompressorenmedvann,løsemidlerellerliknende.

Kondensvannet må tømmes daglig ved å åpne dreneringsventilen(ref.11)(pågulvetitrykkbeholderen). Advarsel! Kondensvannetfratrykkbeholdereninneholderspillolje. Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted.

6.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt å justere sikkerhetsventilenellerfjerneseglet.

6.4 Kontroller oljenivået jevnlig

Plasser kompressoren på en jevn og rett overflate. Oljenivået må være mellom de to merkene MAX og MINpåoljenivåvinduet(Fig.12/ref.16). Skifte av olje: anbefalt hydraulisk olje: SAE 15W/40 eller en alternativ olje av samme kvalitet. Den skal fylles oppførstegang etter 100 timers drift. Deretter skal oljen tømmes og fylles opp igjen etter hver 300 driftstime.

Slå av motoren og trekk støpslet ut av kontakten. Etter at du har tømt ut eventuelt trykk kan du løsne oljedreneringsskruen(ref.15)frakompressorpumpen. For å hindre oljen i å tømmes ut på ukontrollert måte kan du holde en liten metallrenne under åpningen og samleoppoljenietkar.Hvisikkeoljentømmeshelt, anbefalerviatdustillerkompressorenlittpåskrå. Kvitt deg med oljen på et godkjent innsamlingssted for gammel olje. Når oljen er tømt ut, setter du oljeskruen på plass igjen (ref.15)Fyllnyoljegjennomoljefyllingsåpningen(ref. 14)tildenkommeropptilpåkrevdnivå.Settderetter oljeforseglingspluggenpåplassigjen(ref.14).

Stramming av kileremmen (fig.13-15)

Trekkutstøpseletogfjernsikkerhetsinnretningenfor kileremmen.

Stramme motorfesteskruene igjen (A) og sett på plasssikkerhetsinnretningenforkileremmenigjen.

Stramming av holder for munnstykket Kontrollere før første oppstart av kompressoren at alle skrueneertilstrammet(spesieltdesombefinnerseg pågruppenshode)(fig.24).

Rengjøring av luftinntaksfilteret (ref. 1) Luftinntaksfilteret hindrer at skittog støvtrekkes inn. Deterviktigårengjøredettefilteretminstetterhver100. driftstime.Ettettinntaksfiltervilsvekkekompressorens VEDLIKEHOLDSINTERVALLER FUNKSJON

TIMER ETTER 100 TIMER HVER 300 TIMER Rengjøring av aspirasjonsfilter og/ eller utskifting av filterelementet

Stramming av holder for munnstykket Kontrollere før første oppstart av kompressoren at alle skruene er tilstrammet(spesieltdesombefinnersegpågruppenshode) Tømming av kondens i magasinet Regelmessig og ved endt arbeidsøkt Kontrollere spenning viftereimer Regelmessig132

ytelse drastisk. Løsne de to umbracoskruene (B). Du kan deretter fjerne filteret fra de to halvdelene av plastholderen, dunke på det for å fjerne smuss, blåse pådetmedkomprimertluftpålavttrykk(omtrent3bar) ogsettedetpåplassigjen(figurene16-17-18).

Advarsel! Trekk støpselet ut av stikkontakten og luft utstyret og alt pneumatisk verktøy. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person. Advarsel! Lagre kompressoren på et tørt sted som er utilgjengelig for uautoriserte personer. Kompressoren må alltid lagres stående, ikke liggende!

7. AVHENDING OG RESIRKULERING

Enheten og tilbehøret er laget av forskjellige slags materialer,sliksommetallogplast.Defektedelermå kastes som spesialavfall. Spør forhandleren din eller lokalemyndigheter.

8. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

Enkyndigelektrikermåkontaktesforalleinngrepsomskalutførespåelektriskekomponenter(kabler,motor, trykkmåler,el-tavle…).

Luftlekkasje fra trykkmålerens ventil. Avstengningsventilen fungerer ikkekorrektpga.slitasjeellerskitt. Skru løs avstengningsventilens sekskantehode og rengjør setet og denspesiellegummiskiven(skiftden utihvisdenerslitt).Monterepånytt igjenogskrunøyetil(g.21-22). Kran for tømming av kondens åpen. Skru igjen kranen for tømming av kondens. Rilsan-tubeikkekorrektpåsatt trykkmåleren. Settrilsan-tubenkorrektpåinnei trykkmåleren. Minsket ytelse, hyppige igangsettinger.Lave trykkverdier. Forstortforbruk. Redusereetterspørselenavtrykkluft. Lekkasjer fra koblinger og/eller rør. Settpånyepakninger. Innsugingslteretertilstoppet. Rengjørellerskiftutinnsugingslteret (g. 16-17-18). Remmenforskyverseg. Kontrollere remmenes strekk (g. 15). Motoren og/eller kompressoren varmer uregelmessig. Utilstrekkeliglufting. Forbedreluftingen. Tilstoppningavluftpassasjene. Sjekkogrengjøreeventueltluftlteret. Utilstrekkeligsmøring. Fyll på eller skift ut oljen Etter et forsøk på å starte kompressoren stopper den på grunn av at den termiske bryterenslårseginn.Dette skjerfordimotorensliter. Igangsetting med fullt kompressorhode. Tømmehodetpåkompressorenved hjelpavbryterenpåpressostaten. Lavtemperatur. Økeromtemperaturen. Utilstrekkeligspenning. Kontrollere at nettspenningen tilsvarer spenningenpåmerkeskiltet.Fjern eventuelleskjøteledninger.133
