BRUKSANVISNING BES510K BLACK & DECKER

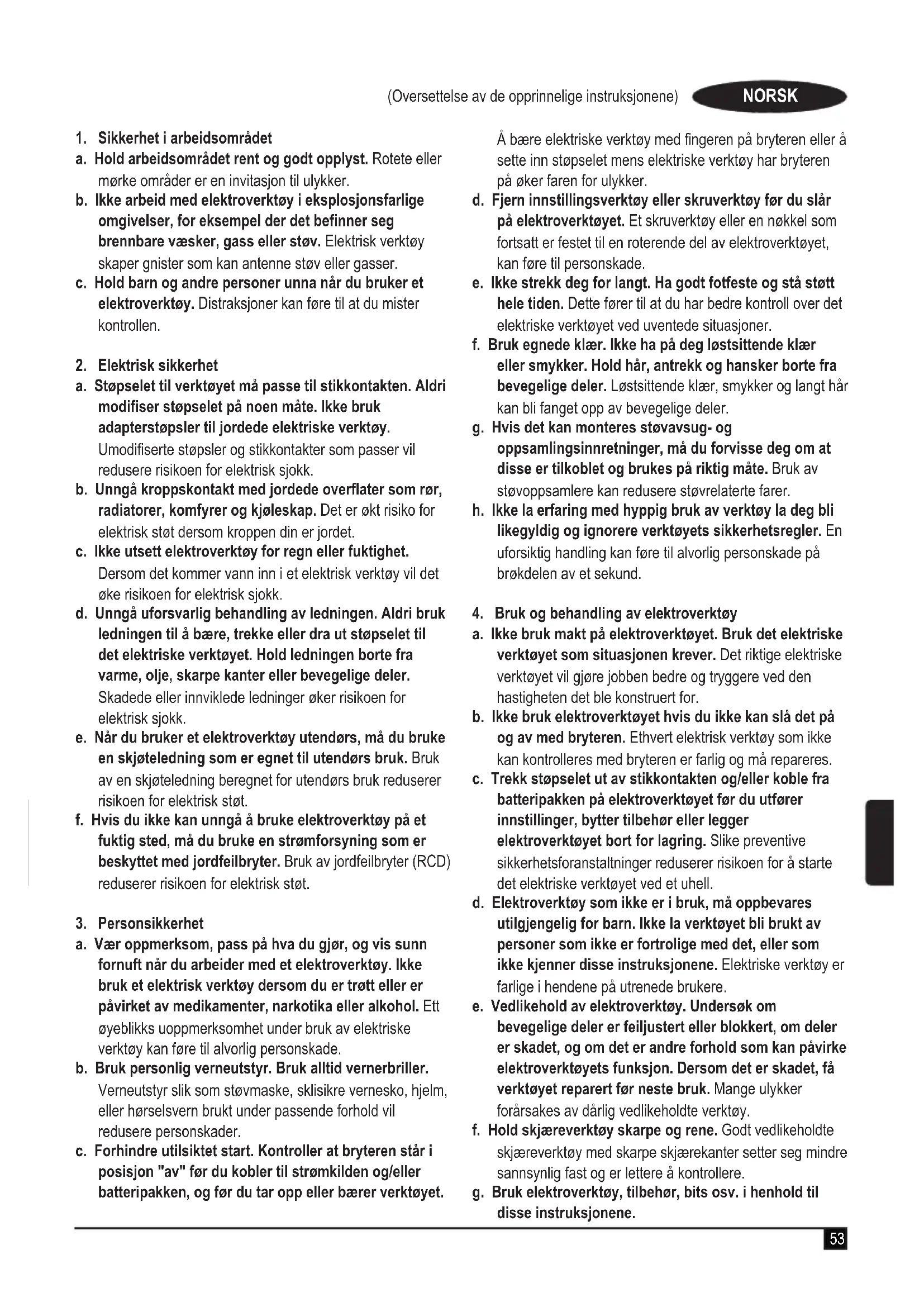

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker. b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det befinner seg brennbare væsker, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser. c. Hold barn og andre personer unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til verktøyet må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet. c. Ikke utsett elektroverktøy for regn eller fuktighet. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet til utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke elektroverktøy på et fuktig sted, må du bruke en strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør, og vis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d. Fjern innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade. e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f. Bruk egnede klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer. h. Ikke la erfaring med hyppig bruk av verktøy la deg bli likegyldig og ignorere verktøyets sikkerhetsregler. En uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort for lagring. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere. e. Vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene.54 (Oversettelse av de opprinnelige instruksjonene) NORSK Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon. h. Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a. Elektroverktøyet skal repareres av kvalifisert personell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ytterligere sikkerhetsadvarsler for elektroverktøy Advarsel! Ekstra sikkerhetsanvisninger og for sager og kutteprodukter. a. FARE! Hold hendene unna skjæreområdet og bladet. Hold den andre hånden på hjelpehåndtaket eller motorhuset. Med begge hender på sagen kan de ikke kuttes av bladet. b. Ikke strekk hånden under arbeidsstykket. Beskyttelsen kan ikke beskytte deg fra bladet under arbeidsstykket. c. Juster kuttdybden til arbeidsstykkets tykkelse. Mindre enn en hel tann på bladet skal være synlig under arbeidsstykket. d. Hold aldri arbeidsstykket i hendene eller over benet ditt. Fest arbeidsstykket på et stabilt grunnlag. Det er viktig at arbeidsstykket støttes ordentlig for å minimere risikoen for personskade, at bladet setter seg fast eller at du mister kontroll. e. Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor kutteverktøyet kan komme i kontakt med skjulte ledninger eller egen ledning. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt. f. Når du sager på langs, må du alltid bruke skjæreskinne eller parallellføring. Dette forbedrer kuttets nøyaktighet og reduserer muligheten for at bladet setter seg fast. g. Bruk alltid blad med korrekt størrelse og form (diamant kontra rund) på festehullet. Blad som ikke passer til festemekanismen på sagen vil gå eksentrisk som fører til at du mister kontrollen. h. Bruk aldri skadede eller uriktige bladpakninger eller bolt. Bladpakningene og bolt er spesialtilpasset sagen, for optimal ytelse og driftssikkerhet. Ytterligere sikkerhetsinstruksjoner for alle sager Årsaker til, og hvordan man unngår tilbakeslag: u Tilbakeslag er en plutselig reaksjon på et fastklemt eller feiljustert sagblad og forårsaker at en ukontrollert sag reiser seg opp og ut av arbeidsstykket mot operatøren. u Dersom bladet blir fastklemt ved at snittet lukker seg, blir bladet sittende fast og motorens reaksjon fører enheten raskt tilbake mot operatøren. u Dersom bladet blir vridd eller feilinnrettet i kuttet, kan tennene bak på bladet grave seg inn i treverkets overate og forårsake at bladet kommer ut av snittet og hopper tilbake mot operatøren. Tilbakeslag er resultatet av feil bruk av sagen og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt nedenfor. a. Hold et fast grep med begge hender på sagen og ha armene i en stilling som kan motstå tilbakeslagskraften. Posisjoner kroppen til den ene eller andre siden av bladet, ikke på linje med bladet. Tilbakeslag kan føre til at sagen hopper bakover ,men tilbakeslagskraften kan kontrolleres av operatøren dersom skikkelige forholdsregler treffes. b. Dersom bladet setter seg fast eller når du avbryter saging av noen grunn, slipp bryteren og hold sagen stille i materialet inntil bladet stopper helt. Forsøk aldri å fjerne sagen fra arbeidsstykket eller å dra sagen bakover mens bladet er i bevegelse, tilbakeslag kan skje. Undersøk og sørg for å fjerne årsakene til fastklemming av bladet. c. Når du starter en sag på nytt i arbeidsstykket, plasser sagbladet sentrert i snittet og sjekk at sagtennene ikke sitter i materialet. Dersom sagbladet kjører seg fast, kan det "vandre" opp eller slå tilbake opp fra arbeidet når sagen startes på nytt. d. Støtt opp store arbeidsstykker for å redusere risikoen for tilbakeslag og at bladet setter seg fast. Store arbeidsstykker har en tendens til å henge ned under sin egen vekt. Støtter må plasseres under arbeidsstykket på begge sider, nær skjærelinjen og nær kanten av arbeidsstykket. e. Ikke bruk sløve eller skadede blader. Uskarpe eller feilstilte blad gir et smalt sagspor som gir for høy friksjon, fastkjøring av bladet eller tilbakeslag. f. Spaker for stilling av bladdybde og skråstilling skal være tilskrudd og festet før du sager. Dersom bladets stilling endres ved saging, kan det føre til fastkjøring eller tilbakeslag. g. Utvis ekstra forsiktighet når du foretar et “dykk-kutt” i eksisterende vegger eller andre blinde områder. Det utstikkende bladet kan kutte objekter som kan forårsake tilbakeslag.55 (Oversettelse av de opprinnelige instruksjonene) NORSK Sikkerhetsinstruksjoner for sirkelsager med ytre eller indre pendelbeskyttelse og med trekkbeskyttelse a. Kontroller at nedre beskyttelsen lukker riktig før hvert bruk. Ikke bruk sagen dersom den nedre beskyttelsen ikke beveger seg fritt og lukker seg øyeblikkelig. Den nedre beskyttelsen må aldri klemmes eller festes i åpen stilling. Dersom sagen slippes ved en feiltagelse kan den nedre beskyttelsen bøyes. Løft den nedre beskyttelsen med det innskyvbare håndtaket og påse at den beveger seg fritt og ikke rører bladet eller noen annen del, i alle kuttvinkler og dybder. b. Kontroller funksjon av fjæren på nedre beskyttelse. Dersom beskyttelsen og fjæren ikke fungerer riktig må de på service før bruk. Nedre beskyttelse kan fungere tregt på grunn av skadede deler, gummibelegg eller oppbygging av avfall. c. Den nedre beskyttelsen skal trekkes tilbake manuelt bare ved spesielle kutt som "dykkekutt" og "sammensatt kutt". Løft nedre beskyttelsen med det innskyvbare håndtaket, og så fort bladet går inn i materialet må den nedre beskyttelsen slippes. For all annen saging skal den nedre beskyttelsen fungere automatisk. d. Påse alltid at den nedre beskyttelsen dekker bladet før du setter fra deg sagen på benken eller gulvet. Et ubeskyttet, frirullende blad får sagen til å bevege seg bakover, og den kutter alt som måtte være i veien. Vær oppmerksom på tiden det tar bladet å stoppe etter at bryteren slippes. Restrisikoer Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer u Hørselskader. u Risiko for ulykker forårsaket av delene av sagbladet som ikke er tildekket. u Fare for skade ved bytting av bladet. u Risiko for klemte ngre ved åpning av beskyttelsene. u Helsefarer som skyldes innånding av støv som oppstår ved saging av tre – spesielt eik, bøk og MDF. Sagblader u Ikke bruk blad med større eller mindre diameter enn anbefalt. For opplysninger om riktig skjærekapasitet, se tekniske data. Bruk kun sagblad spesisert i denne manualen, som er i samsvar med EN 847-1. u Advarsel! Slipeskiver må aldri brukes. Andre personers sikkerhet u Dette apparatet er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet. u Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 62841, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Når det vurderes vibrasjonseksponering for å avgjøre hvilke sikkerhetstiltak som kreves ifølge 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, når vibrasjonseksponeringen anslås, tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette inkluderer å ta hensyn til alle deler av brukssyklusen, for eksempel når verktøyet er avslått, når det går på tomgang og når utløseren er trykket inn. Etiketter på verktøyet De følgende symbolene sammen med datokode vises på verktøyet: Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Bruk vernebriller Bruk hørselvern Bruk en støvmaske Elektrisk sikkerhet Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.56 (Oversettelse av de opprinnelige instruksjonene) NORSK u Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER- servicesenter for å unngå fare. Funksjoner

7a. 44T HSS sagblad for saging av tynt treverk, PVC og aluminium

8. Sagbladbeskyttelse

Montering Advarsel! Før du utfører noen av fremgangsmåtene nedenfor, må du kontrollere at verktøyet er slått av, kontakten plugget ut og sagbladet har stoppet. Demontering og montering av sagblad (gur A) Demontering u Hold inne låseknappen for spindelen (5), og vri sagbladet til spindellåsen griper. u Løsne og ta ut festeskruen for bladet (11) ved å dreie den med klokken med unbrakonøkkelen (12) som følger med. u Fjern den ytre skiven (13). u Ta ut sagbladet (7). Montering u Plasser sagbladet på den indre ensen (14), og pass på at pilen på bladet peker i samme retning som pilen på verktøyet. u Sett den ytre skiven (13) på spindelen med det hevede punktet bort fra sagbladet. u Sett festeskruen for bladet (11) inn i hullet. u Hold inne spindellåseknappen (5). u Stram festeskruen for bladet godt ved å dreie den mot klokken med unbrakonøkkelen (12) som følger med. Montering og demontering av parallellføring (gur B) u Parallellguiden brukes til å sage i en rett linje parallelt med kanten av arbeidsstykket. Montering u Løsne låseknotten (16). u Sett inn parallellføringen (17) gjennom åpningene (18). u Skyv parallellføringen til den ønskede stillingen. u Stram låseknotten. Demontering u Løsne låseknotten . u Trekk parallellguiden av verktøyet. Bruk Advarsel! La verktøyet arbeide i sin egen hastighet. Må ikke overbelastes. Merk: Dette verktøyet kan brukes med høyre eller venstre hånd. Justere skjæredybden (gur C) Skjæredybden skal stilles inn i samsvar med tykkelsen på arbeidsstykket. Den skal være ca. 2 mm større enn tykkelsen. u Skru opp låseknotten (20) for å løsne sagfoten. u Flytt sagfoten (6) til ønsket posisjon. Du kan lese av den tilsvarende skjæredybden på skalaen (19). u Stram låseknotten for å feste sagfoten. Slå på og av u Når du skal slå verktøyet på, trykker du på låseknappen (2) og trykk deretter på/av-bryteren (1). u Slipp på/av-knappen for å slå av verktøyet. Saging Hold alltid verktøyet med begge hender. u La bladet gå fritt i noen få sekunder før du starter sagingen. u Bruk bare et lett press på verktøyet når du sager. u Arbeid med sagfoten trykt mot arbeidsstykket. Råd for optimal bruk u Da det er umulig å unngå noe oppising langs skjærelinjen på oversiden av arbeidsstykket, sager du på den siden der oppisingen kan aksepteres. u Når oppisingen skal være minimal, for eksempel ved saging av laminater, fester du et stykke ner oppå arbeidsstykket. Bruke visuell styring (gur D) Verktøyet er utstyrt med en visuell styring for rett saging. u Juster venstre kant av føringen (22) med skjærelinjen (21). u Hold visuell styring justert i forhold til skjærelinjen mens du sager. u Arbeid med sagfoten trykt mot arbeidsstykket. Støvuttak (gur E) Du trenger en adapter for å koble en støvsuger eller et støvavtrekk til verktøyet.57 (Oversettelse av de opprinnelige instruksjonene) NORSK u Sett inn støvsugeradapteren (10a) i sagens støvutgang (10). u Koble støvsugerslangen til adapteren. Vedlikehold BLACK+DECKER maskinen/-verktøyet med eller uten ledning er laget for å brukes over lang tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell av verktøyet og regelmessig renhold. u Rengjør ventilasjonsåpningene i verktøyet jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. La det aldri komme væske inn i verktøyet og senk aldri noen deler av verktøyet ned i væske. Advarsel! Før du utfører vedlikehold på elektriskdrevet/ batteridrevet elektroverktøy: u Slå av apparatet/verktøyet og trekk ut støpselet.u Eller slå av apparatet/verktøyet og fjern batteriet fra dette hvis apparatet/verktøyet har separat batteripakke. u Eller la batteriet gå helt tomt hvis det er innebygd, og slå deretter av. u Trekk ut laderen fra stikkontakten før du rengjør den. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring. u Rengjør ventilasjonsåpningene i apparatet/verktøyet/ laderen jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. u Åpne chucken regelmessig, og bank på den for å fjerne eventuelt støv fra innsiden (hvis det er aktuelt). Skifte støpsel (bare Storbritannia og Irland) Dersom du trenger å sette på et nytt støpsel: u Kast det gamle støpselet på en trygg måte.u Koble den brune ledningen til den strømførende terminalen i det nye støpselet. u Koble den blå ledningen til den nøytrale terminalen. Advarsel! Jordingslederen skal ikke kobles til. Følg monteringsanvisningen som medfølger støpsler av god kvalitet. Anbefalt sikring: 13 A. Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale regler. Mer informasjon nner du på www.2helpU.com Tekniske data BES510 type 01 Inngangsspenning

Maks. skjæredybde mm 27Bladdiameter mm 85Bladåpning mm 10Bredde bladspiss mm 1,2 Maksimal materialkapasitet Tre mm 27PVC mm 13Aluminium mm 3Vekt (naken enhet) kg 1,92Lydtrykknivå i henhold til EN 62841:Lydtrykk (L ) 93 dB(A), usikkerhet (K) 3 dB(A)Lydeffekt (L ) 104 dB(A), usikkerhet (K) 3 dB(A)Totale vibrasjonsverdier (triaks vektorsum) bestemt i samsvar med EN 62841:Vibrasjonsemisjonsverdi ( h,w ) 2,5 m/s , usikkerhet (K) 1,5 m/s

(saging av treverk)Vibrasjonsemisjonsverdi (a h,M ) 2,5 m/s , usikkerhet (K) 1,5 m/s (saging av metall) EF-samsvarserklæring MASKINDIREKTIVET

4. Sekundært håndtag
