Egenskaper	Detaljer
Produkttype	Høytrykksspyler
Maksimalt trykk	130 bar
Vannmengde	500 liter/time
Effekt	2,5 kW
Strømforsyning	230 V
Vekt	30 kg
Mål (L x B x H)	400 x 400 x 900 mm
Inkluderte tilbehør	Skumkanon, lanse, roterende dyse
Anbefalt bruk	Rengjøring av utendørsflater, kjøretøy, terrasser
Vedlikehold	Regelmessig kontroll av filtre, rengjøring av dyser
Sikkerhet	Automatisk stopp, beskyttelse mot overoppheting
Garanti	2 år

Ofte stilte spørsmål - HD 513 EX Plus Classic Kärcher

Hvordan starter jeg Kärcher HD 513 EX Plus Classic?

Sørg for at enheten er riktig tilkoblet, at vanntanken er full, og at strømtilkoblingen er sikker. Trykk på av/p-knappen for starte enheten.

Hva gjr jeg hvis høytrykksspyleren ikke starter?

Sjekk om enheten er riktig tilkoblet stikkontakten og om sikringen ikke har gtt. Kontroller ogs at strmkabelen ikke er skadet.

Hvordan justerer jeg vanntrykket?

Bruk trykkinnstillingen p sprytepistolen. Avhengig av dysestil kan du vri dysen for velge nsket strlmde.

Hvorfor lekker høytrykksspyleren?

Lekkasjer kan skyldes slitte eller feilmonterte pakninger, lse slange- eller koblingsforbindelser. Inspiser alle tilkoblinger og bytt pakninger ved behov.

Hvordan rengjr jeg filtrene p Kärcher HD 513 EX Plus Classic?

For rengjre filteret, skru av filterdekselet p vanninntaket, ta ut filteret, skyll det med rent vann for fjerne smuss, og sett det p plass igjen.

Hva er maksimal vanntemperatur som Kärcher HD 513 EX Plus Classic kan tle?

Kärcher HD 513 EX Plus Classic kan tle vanntemperaturer opptil 60 C.

Hvordan oppbevarer jeg høytrykksspyleren?

Etter bruk, koble fra enheten, tm vanntanken og la den trke. Oppbevar den p et trt sted, beskyttet mot frost og sterk varme.

Hva gjr jeg hvis høytrykksspyleren ikke produserer trykk?

Sjekk vannstanden i tanken, forsikre deg om at inntaksslangen ikke er brettet eller blokkert, og undersk filtre og dyser for blokkeringer.

Kan jeg bruke kjemikalier med Kärcher HD 513 EX Plus Classic?

Ja, men bruk kun kjemikalier som er kompatible med høytrykksspyler og flg produsentens instruksjoner for bruk.

BRUKSANVISNING HD 513 EX Plus Classic Kärcher

Symboler på enheten 51

Felaktig hantering av rengöringsmedel

Hälsofara

Tilbehør og reservedeler 62

Leveringsomfang....62

Sikkerhetsinstruksjoner 62

Sikkerhetsinnretninger 62

Symboler på enheten.... 62

Beskrivelse av enheten 62

Første oppstart.... 63

Drift....63

Transport....64

Lagring 64

Pleie og service.... 64

Utbedring av feil 65

Garanti 65

Tekniske spesifikasjoner 65

EU-samsvarserklæring.... 66

Generelle merknader

Les denne oversettelsen av den origina- le driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Riktig bruk

Høytrykksspyleren med høytrykksdyse er kun beregnet for rengjøring av gjenstander, inkludert:

- Maskiner, kjøretøyer, strukturer, verktøy, fasader, terrasser og hageutstyr.

Vaskemiddel kan tilsettes med valgfritt tilbehør. Vi anbefaler bruk av smussblåser som spesialtilbehør for vanskelig tilsmussing.

Grenseverdier for vannforsyning

OBS

Forurenset vann

Tidligere slitasje eller avleiringer i apparatet Forsyn apparatet kun med rent vann eller resirkulert vann som ikke overskrider grenseverdiene.

For vannforsyningen gjelder følgende grenseverdier:

- pH-verdi: 6,5–9,5

- Elektrisk ledeevne: Ledeevne for ferskvann + 1200 μS/cm, maks. ledeevne 2000 μS/cm

- Sedimenterbare stoffer (prøvevolum 1 l, bunnfellingstid 30 minutter): < 0,5 mg/l

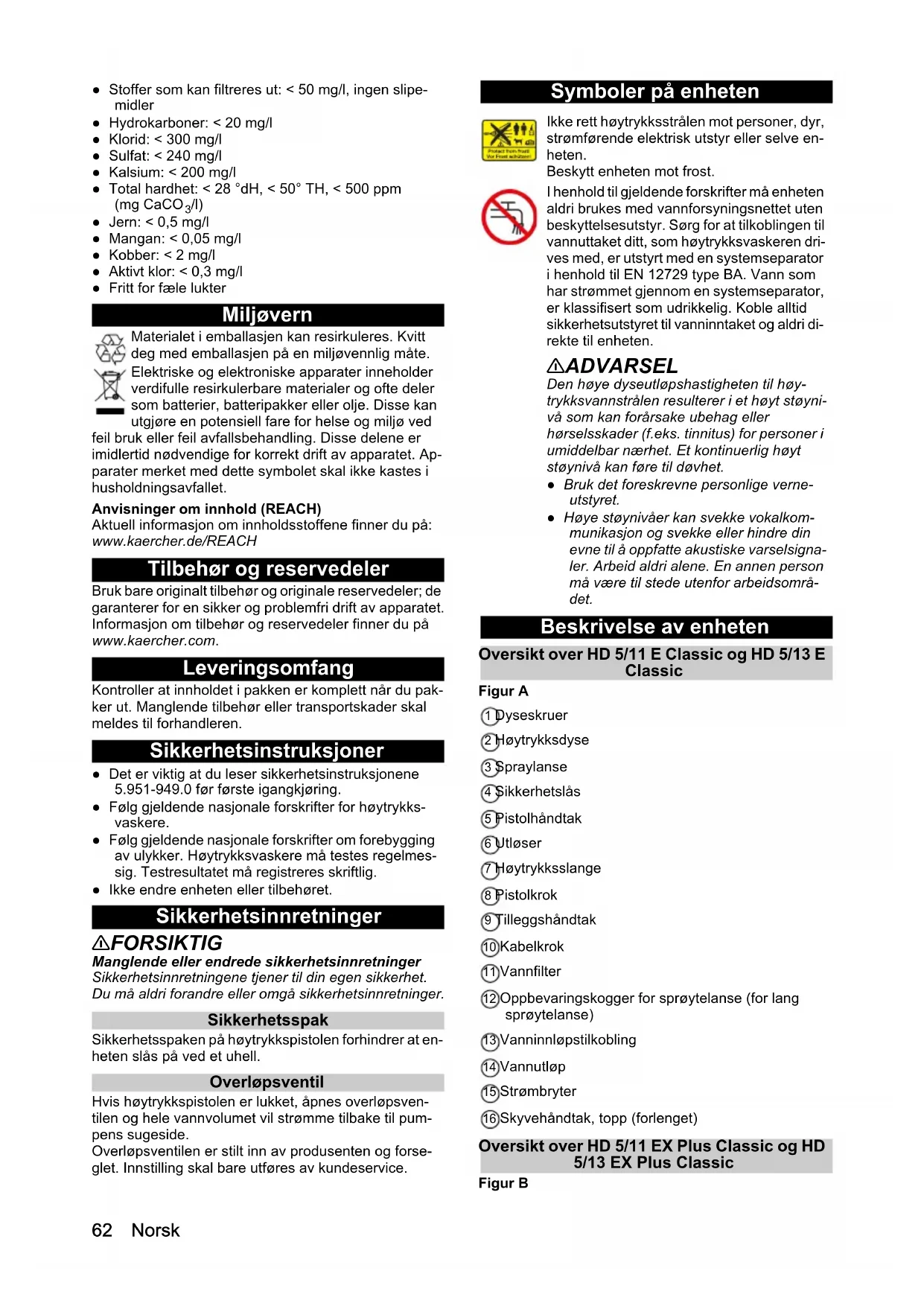

• Stoffer som kan filtreres ut: < 50 mg/l, ingen slipe-midler
  • Hydrokarboner: < 20 mg/l
• Klorid: < 300 mg/l
• Sulfat: < 240 mg/l
  • Kalsium: < 200 mg/l
• Total hardhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Jern: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
• Kobber: < 2 mg/l
• Aktivt klor: < 0,3 mg/l
  • Fritt for fæle lukter

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsinstruksjoner

• Det er viktig at du leser sikkerhetsinstruksjonene 5.951-949.0 før første igangkjøring.
• Følg gjeldende nasjonale forskrifter for høytrykksvaskere.
• Følg gjeldende nasjonale forskrifter om forebygging av ulykker. Høytrykksvaskere må testes regelmessig. Testresultatet må registreres skriftlig.
• Ikke endre enheten eller tilbehøret.

Sikkerhetsinnretninger

⚠FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Sikkerhetsspak

Sikkerhetsspaken på høytrykkspistolen forhindrer at enheten slås på ved et uhell.

Overløpsventil

Hvis høytrykkspistolen er lukket, åpnes overløpsventilen og hele vannvolumet vil strømme tilbake til pumpens sugeside.

Overløpsventilen er stilt inn av produsenten og forseglet. Innstilling skal bare utføres av kundeservice.

Symboler på enheten

Ikke rett høytrykksstrålen mot personer, dyr, strømførende elektrisk utstyr eller selve enheten.

Beskytt enheten mot frost.

I henhold til gjeldende forskrifter må enheten aldri brukes med vannforsyningsnettet uten beskyttelsesutstyr. Sørg for at tilkoblingen til vannuttaket ditt, som høytrykksvaskeren drives med, er utstyrt med en systemseparator i henhold til EN 12729 type BA. Vann som har strømmet gjennom en systemseparator, er klassifisert som udrikkelig. Koble alltid sikkerhetsutstyret til vanninntaket og aldri direkte til enheten.

ADVARSEL

Den høye dyseutløpshastigheten til høytrykksvannstrålen resulterer i et høyt støynivå som kan forårsake ubehag eller hørselsskader (f.eks. tinnitus) for personer i umiddelbar nærhet. Et kontinuerlig høyt støynivå kan føre til døvhet.

• Bruk det foreskrevne personlige verneutstyret.
• Høye støynivåer kan svekke vokalkommunikasjon og svekke eller hindre din evne til å oppfatte akustiske varselsignaler. Arbeid aldri alene. En annen person må være til stede utenfor arbeidsområdet.

Beskrivelse av enheten

Oversikt over HD 5/11 E Classic og HD 5/13 E Classic

Figur A

① Dyseskruer
② Høytrykksdyse
③ Spraylanse
4 Sikkerhetslås
⑤ Pistolhåndtak
⑥ Utløser
⑦ Høytrykksslange
8Pistolkrok
⑨ Tilleggshåndtak
⑩Kabelkrok
⑪ Vannfilter
⑭Vannutløp
15 Strømbryter

⑫ Oppbevaringskogger for sprøytelanse (for lang sprøytelanse)

13 Vanninnløpstilkobling

⑯Skyvehåndtak, topp (forlenget)

Oversikt over HD 5/11 EX Plus Classic og HD 5/13 EX Plus Classic

Figur B

①Dyseskruer
2 Høytrykksdyse

③ Spraylanse

④ Sikkerhetslås

⑤Pistolhåndtak

⑥ Utløser

⑦Høytrykksslange

⑧ Skyvehåndtak, topp (forlenget)

⑨Tilleggshändtak

⑩ Kabelkrok

⑪ Vannfilter

⑫ Oppbevaringskogger for sprøytelanse (for lang sprøytelanse)

⑬Vanninnløpstilkobling

⑭ Vannutløp

⑮ Strømbryter

⑯ Håndsveiv

⑰ Spraylanseholder

⑱ Smussbläser

Første oppstart

⚠️FARE

Fare for personskader på grunn av elektrisk støt

La kun autoriserte tekniske spesialister installere vannforsyning, elektriske tilkoblinger og høytrykksnettverk.

Fargekoding

- Kontrollelementene for rengjøringsprosessen er gule.

Utpakking

1. Kontroller pakningsinnholdet när du pakker ut apparatet.
2. Informer forhandleren umiddelbart ved ev. transportskader.

Installering av tilbehør

1. Sett skyvehåndtaket inn i maskinen og skru skruene inn i håndtaket.

Figur C

1. Installer dysen med dyseskruene på spraylansen.

2. Koble spraylansen til høytrykkspistolen.

Figur D

1. Skru høytrykksslangen til høytrykkspistolen.

2. Kun HD 5/11 E Classic og HD 5/13 E Classic, fest høytrykksslangen til vannutløpet.

3. Kun HD 5/11 E Classic og HD 5/13 E Classic, skyv håndsveiven inn i hullet i slangetrommelen og pass på at håndsveiven er trygg.

Figur E

Elektrisk tilkobling

⚠️FARE

Fare for personskader på grunn av elektrisk støt

Bruk en plugg for å koble enheten til strømnettet. Permanent tilkobling til strømnettet er forbudt. Pluggen brukes til frakobling fra strømnettet.

Se typeskiltet eller tekniske data for tilkoblingsverdier.

1. Trekk ut strømkabelen og plasser den på bakken.
2. Sett strømpluggen inn i stikkontakten.

Vanntilkobling

Tilkobling til vannledning

ADVARSEL

Helsefare det forurensede vannet strømmer tilbake til drikkevannsettverket.

Følg regelverket fra vannforsyningsselskapet.

1. Kontroller matetrykket, inngangstemperaturen og inngangsmengden til vannforsyningen. Se kapittel Tekniske spesifikasjoner for krav.

2. Koble beskyttelsesutstyret og vanntilkoblingen til enheten med en slange (minimumslengde 7,5 m, minimum diameter 3/4"). Forsyningsslangen er ikke inkludert i leveringen.

3. Åpne vanninntaket.

Lufting av enheten

1. Åpne vanninntaket.

2. Fjern høytrykksdysen.

3. Slå på enheten.

4. La enheten gå til vannet som kommer ut, er fritt for luftbobler.

5. Slå av enheten.

6. Monter høytrykksdysen.

Drift

⚠️FARE

Eksplosjonsfare!

Hvis enheten brukes i farlige områder (f.eks. bensinstasjoner), må gjeldende sikkerhetsbestemmelser overholdes.

Åpning/lukking av høytrykkspistolen

1. Skyv tilbake sikkerhetslåsen og aktiver utløseren.

Figur F

Høytrykkspistolen åpner.

1. Slipp utløseren og skyv sikkerhetslåsen frem. Høytrykkspistolen lukker.

Høytrykksdrift

Merknad

• Enheten kan betjenes vertikalt.
• Enheten er utstyrt med en trykkbryter. Motoren starter ikke før høytrykkspistolen er åpen.
• Høytrykksslangen bør holdes unna skarpe kanter.
• For en enhet med slangetrommel: trekk høytrykks- slangen helt ut fra slangetrommelen.
• Åpne vannforsyningen.
• Sett strømbryteren på "1".
• Åpne sikkerhetslåsen på høytrykkspistolen.
• Åpne høytrykkspistolen.
• Rett høytrykkspistolen mot gjenstanden som skal rengjøres, og start rengjøringen.

Feil omgang med rengjøringsmidler

Helsefare

Følg sikkerhetsanvisningene for rengjøringsmiddelet.

OBS

Uegnede rengjøringsmidler

Skade på apparatet og objektene som skal rengjøres

Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Følg doseringsanbefalingene og anvisningene som følger med rengjøringsmiddelet.

Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet.

KÄRCHER-vaskemidler sikrer feilfri drift. Be om en konsultasjon, eller bestill katalogen vår eller informasjons-arkene for vaskemiddelet.

1. Fyll vaskemiddelet i beholderen for skumlansen. (Følg doseringsinstruksjonene på vaskemiddelflasken.)

Figur G

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med vaskemiddel

1. Spyl skumlansen med rent vann i ca. 30 sekunder.

Utskifting av dysen

⚠️FARE

Fare for personskader!

Slå av enheten før du skifter dysen, og ikke aktiver håndsprøytepistolen før enheten er trykkløs.

1 Sikre høytrykkspistolen. For å gjøre dette må du skyve sikkerhetsspaken fremover.

2 Skru ut dyseskruene og fjern dysen.

3 Skru på smussblåseren og trekk til for hånd.

4 Kun HD 5/11 EX Plus Classic og HD 5/13 EX Plus Classic, skru på smussblåseren og stram dem for hånd.

Smussblåser-oppbevaring

1. Skru smussblåseren på den gule tilkoblingen. Figur H

Avbryt driften

Merknad

Når enheten slås av, vil vanntrykket reduseres, og dette kan redusere drivkraften til høytrykkspistolen og forbedre levetiden til utstyret.

1. Lukk høytrykkspistolen, enheten vil avbryte.
2. Skyv sikkerhetsläsen frem for å lukke sikkerhetsläsen på høytrykkspistolen.
3. Skyv sikkerhetslåsen tilbake for å åpne sikkerhetslåsen på høytrykkspistolen.
4. Åpne høytrykkspistolen, enheten kobler inn igjen.

Etterarbeid

1. Steng vannforsyningen.
2. Åpne høytrykkspistolen.
3. Sett strømbryteren på "1" og la enheten gå i 5 til 10 sekunder.
4. Sett strømbryteren på "0".
5. Lukk høytrykkspistolen.
6. Koble strømforsyningen fra enheten med tørre hender.
7. Fjern vanninnløpet.
8. Lukk sikkerhetsspaken for høytrykkspistolen og skyv sikkerhetslåsen frem.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Plasser spraylansen med høytrykkspistolen på krokene.
2. Vikle strømkabelen rundt kabelkrokene.
3. Uten slangetrommel: Vikle opp høytrykksslangen og heng den over kroken. Med slangetrommel: Vikle opp høytrykksslangen på slangetrommelen.
4. Når du transporterer enheten i kjøretøy, må du sikre den mot bevegelse og velt.
5. For transport over korte avstander, trekker du i teleskophåndtaket for å dra enheten.
6. Når du går opp trapper, må du holde i tilleggshåndtaket og løfte opp enheten.

Figur I

Figur J

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

Oppbevar enheten innendørs.

Frostbeskyttelse

OBS

Frost ødelegger enheten hvis den ikke er helt tom for vann.

Oppbevar enheten på et frostfritt sted.

Bruk vanlig, glykolbasert frostvæske for kjøretøyer. Følg handlingsinstruksjonene fra frostvæskeprodusenten.

Pleie og service

⚠️FARE

Utilsiktet oppstart av enheten

Fare for personskader, elektrisk støt

Slå av enheten umiddelbart og trekk ut strømpluggen før du utfører arbeid.

Merknad

Gammel olje må kun deponeres på anviste oppsamlingssteder. Kasser gammel olje på disse stedene. Å forurense miljøet med gammel olje er straffbart ved lov.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd.

Vedlikeholdsintervaller

Før hver bruk

1. Kontroller strømledningen for skader, skadet ledning må skiftes ut av en autorisert kundeservice eller et elektrofirma.
2. Kontroller høytrykksslangen for skader, skadde høytrykksledninger må skiftes ut.
3. Kontroller om apparatet er tett. 3 dråper vann per minutt er tillatt. Hvis det lekker mer enn det, må du kontakte kundeservice.

Ukentlig

1. Rengjør vannfilteret, se kapittel Rengjøring av vannfilteret.

Hver 500. driftstime, minst én gang i året

Få oljen skiftet av kundeservice.

Vedlikeholdsarbeid

Rengjøring av vannfilteret

OBS

Skadet vannfilter i vanntilkoblingen

Skade på enheten på grunn av forurenset vann Sjekk vannfilteret med tanke på skader før du setter det inn i vanntilkoblingen.

1. Trekk ut vannfilteret.

2. Rengjør vannfilteret under rennende vann.

3. Sett vannfilteret inn i vanntilkoblingen igjen.

Utbedring av feil

⚠️FARE

Fare for personskade ved å la maskinen gå uten tilsyn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet.

La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem.

Oppsøk en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og når det uttrykkelig oppfordres til det.

Feil Tiltak
Enheten starter ikke	● Sjekk om strømkabelen er skadet.● Sjekk nettspenningen.● Hvis enheten overopphetes:a Sett strømbryteren på "0".b La enheten avkjøles i minst 15 minutter.c Sett strømbryteren på "1".● Kontakt kundeservice ved elektriske feil.
Enheten bygger ikke opp trykk	● Monter standarddysen (spesifisert størrelse, se kapittel Tekniske spesifikasjoner).● Rengjør / skift ut høytrykksdysen.● Luft enheten (se kapittel Lufting av enheten).● Rengjør vannfilteret (se kapittel Rengjøring av vannfilteret).● Rengjør alle inntaksrørene til pumpen.● Kontroller vannforsyningsvolumet (se kapittel Tekniske spesifikasjoner).
Pumpen er ikke tett Opp til 3 dråper vannlekka-sje per minutt er tillatt.	● Ved større lekkasje må apparatet kontrolleres av kundeservice.
Pumpebanking ● Rengjør vannfilteret.● Kontroller vannforsyningsledningen for lekkasjer.● Luft enheten (se kapittel Lufting av enheten).● Kontakt kundeservice om nødvendig.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner

bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen. (Se adresse på baksiden)

Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger".

Tekniske spesifikasjoner

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Elektrisk tilkobling
Spenning V 220 - 240 220 - 240 220 - 240 220 - 240
Fase	~	1	1	1	1
Frekvens	Hz	50	50	50	50
Tilkoblingskapasitet	kW	2,2	2,2	2,4	2,4
Beskyttelsesgrad		IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	15	15	15	15
Skjøteledning 30 m	mm^2	2,5	2,5	2,5	2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Tilførselstemperatur (maks.)	°C	40	40	40	40
Tilførselsmengde (min.)	l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Innsugingshøyde (maks.)	m	1,0	1,0	1,0	1,0
Effektspesifikasjoner apparat
Dysestørrelse på standarddysen		036	036	032	032

			HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Transportmengde, vann l/h (l/min) 500 (8,4) 500 (8,4) 500 (8,4) 500 (8,4)
Driftstrykk MPa (bar) 11 (110) 11 (110) 13 (130) 13 (130)
Driftsovertrykk (maks.) MPa (bar) 16 (160) 16 (160) 16 (160) 16 (160)
Rekylkraften til høytrykkspistolen N 20,4 20,4 22,4 22,4
Mål og vekt
Vekt (uten tilbehør) kg	18	21	18,3 21,3
Lengde x bredde x høyde		mm	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8
			80	80	80	80
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi høytrykkspistol		m/s^2	2,27 2,27 3,1	3,1
Usikkerhet K		m/s^2	1,5	1,5	1,5	1,5
Lydtrykknivå L_pA		dB(A)	76	76	80	80
Usikkerhet K_pA		dB(A) 2,5	2,5	2,5	2,5
Lydeffektnivå L_WA + usikkerhet K_WA		dB(A)	91	91	96	96

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.520-xxx

Gjeldende EU-direktiver

2000/14/EF

Anvendte nasjonale standarder

Lydeffektnivå dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Målt: 89

Garantert: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Målt: 93

Garantert: 96

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Miljøbeskyttelse.... 67

Tilbehør og reservedele 67

Leveringsomfang.... 67

EU-overensstemmelseserklæring 71

Tilbehør og reservedele

Vær sparsom med rengøringsmidlet for at beskytte miljøet.

EU-overensstemmelseserklæring
