BRUKSANVISNING MB 253 T VIKING

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, Trykt på klorfritt bleket papir. Papiret er resirkulerbart. Beskyttelsesomslaget er halogenfritt.

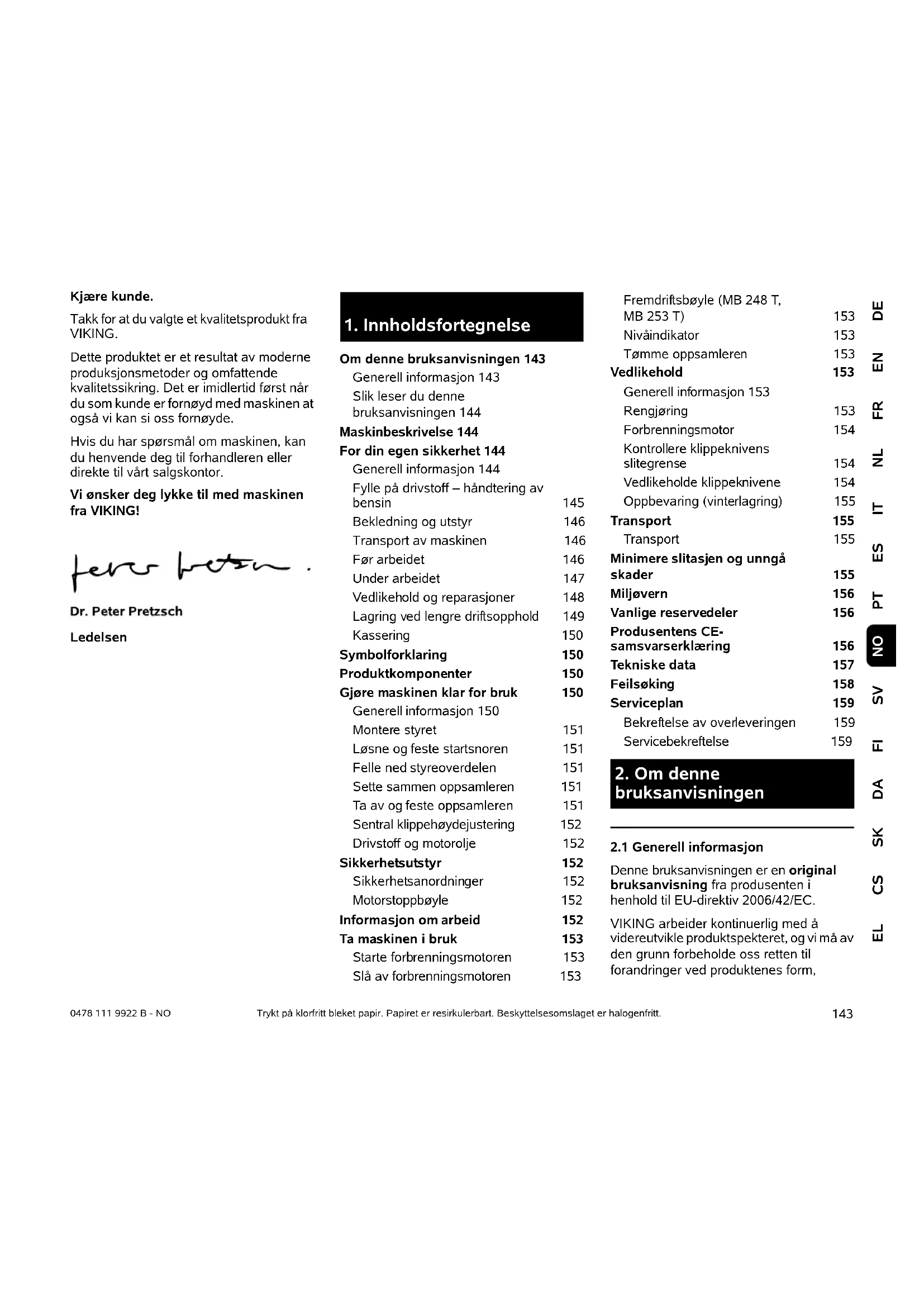

1. Innholdsfortegnelse

Om denne bruksanvisningen 143 Generell informasjon 143 Slik leser du denne bruksanvisningen 144 Maskinbeskrivelse 144 For din egen sikkerhet 144 Generell informasjon 144 Fylle på drivstoff – håndtering av bensin 145 Bekledning og utstyr 146 Transport av maskinen 146 Før arbeidet 146 Under arbeidet 147 Vedlikehold og reparasjoner 148 Lagring ved lengre driftsopphold 149 Kassering 150 Symbolforklaring 150 Produktkomponenter 150 Gjøre maskinen klar for bruk 150 Generell informasjon 150 Montere styret 151 Løsne og feste startsnoren 151 Felle ned styreoverdelen 151 Sette sammen oppsamleren 151 Ta av og feste oppsamleren 151 Sentral klippehøydejustering 152 Drivstoff og motorolje 152 Sikkerhetsutstyr 152 Sikkerhetsanordninger 152 Motorstoppbøyle 152 Informasjon om arbeid 152 Ta maskinen i bruk 153 Starte forbrenningsmotoren 153 Slå av forbrenningsmotoren 153 Fremdriftsbøyle (MB 248 T, MB 253 T) 153 Nivåindikator 153 Tømme oppsamleren 153 Vedlikehold 153 Generell informasjon 153 Rengjøring 153 Forbrenningsmotor 154 Kontrollere klippeknivens slitegrense 154 Vedlikeholde klippeknivene 154 Oppbevaring (vinterlagring) 155 Transport 155 Transport 155 Minimere slitasjen og unngå skader 155 Miljøvern 156 Vanlige reservedeler 156 Produsentens CE- samsvarserklæring 156 Tekniske data 157 Feilsøking 158 Serviceplan 159 Bekreftelse av overleveringen 159 Servicebekreftelse 159

teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen. Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 2.1) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen: Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Les betjenings- og vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren. Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Fare! Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte. Merknad Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

7 Chok 8 Hus 9 Forhjul 10 Tennpluggstøpsel 11 Forbrenningsmotor 12 Utkastdeksel 13 Oppsamler 14 Fremdriftsbøyle 15 Motorstoppbøyle

4. For din egen sikkerhet145

DEENFRNLITESPTSVFIDASKCSEL NO 0478 111 9922 B - NO Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med betjeningen av maskinen. Sørg for å få en kyndig og praktisk opplæring før første gangs bruk. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. Denne maskinen skal ikke brukes av barn eller av personer med fysiske, sensoriske eller psykiske funksjonshemminger eller som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruk. La aldri barn eller ungdom under 16 år bruke maskinen.Det kan finnes nasjonale bestemmelser for nedre aldersgrense for bruk av maskinen. Maskinen er utviklet for privat bruk. Obs – fare for ulykker! Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting): – klipping av busker og hekker – klipping av klatreplanter – klipping av gress på takbeplantninger og i balkongkasser – kverning og finkutting av tre- og hekkavfall – rengjøring av gangveier (oppsamling, blåsing) – utjevning av bakken – transport av gressavfall, unntatt i oppsamleren som er beregnet for det Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av VIKING, forbudt, og vil føre til at garantien opphører. Kontakt din VIKING forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk. Obs! Fare for helseskade på grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste): – følelsesløshet –smerter – tap av muskelkraft – endringer i hudfargen – ubehagelig prikking

4.2 Fylle på drivstoff – håndtering av

bensin Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker. Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse. Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt! Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen. Livsfare! Bensin er giftig og svært lettantennelig.0478 111 9922 B - NO

Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff. Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff. Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm. Fyll ikke drivstofftanken helt, bare opp til ca. 4 cm under kanten til påfyllingsstussen, slik at drivstoffet får nok plass til å utvide seg. Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren. Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på klærne. Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. I tilfelle du må tømme tanken, må dette gjøres utendørs.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide hansker, og langt hår må knyttes og holdes vekke (hodetørkle, lue osv.). Bruk egnede beskyttelsesbriller ved sliping av klippekniven! Maskinen skal bare brukes av personer med langbukser og klær som sitter nært mot kroppen. Bruk aldri løse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset og trekke ut tennpluggstøpselet. Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.). Unngå kontakt med klippekniven ved løfting og bæring. Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (Ö 12.) Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen. Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare! Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse. Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen. Det er lett å overse hindringer (f.eks. trestubber og røtter) i høyt gress. Før du begynner arbeidet med maskinen, bør du derfor merke alle gjenstander (hindringer) som er skjult i gresset, og som ikke lar seg fjerne. Før maskinen brukes, skal defekte og alle andre slitte og skadde deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din VIKING forhandler. Sørg for at maskinen er i driftssikker stand før den tas i bruk. Kontroller alltid før bruk: – at maskinen er i forskriftsmessig montert tilstand147 DEENFRNLITESPTSVFIDASKCSEL NO 0478 111 9922 B - NO – at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig å kontrollere festet og slitasjen og sjekke om det finnes skader (hakk eller riper).(Ö 11.5) – at tanklokket er forskriftsmessig skrudd på. – at tanken, de drivstofførende delene og tanklokket er i feilfri stand. – at sikkerhetsanordningene (f.eks. motorstopp, utkastdeksel, hus, styre, beskyttelsesgitter) er i feilfri stand og fungerer forskriftsmessig. – at oppsamleren er fullstendig montert og ikke er skadd. En skadd oppsamler skal ikke brukes. – at låseskruen på oljepåfyllingslokket er forskriftsmessig skrudd til. Utfør eventuelle nødvendige arbeider, eller kontakter en forhandler. VIKING anbefaler en VIKING forhandler.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at motorstoppbøylen ikke festes til styret (f.eks. bindes fast). Obs – fare for personskader! Pass på at ikke hender og føtter kan komme i kontakt med roterende deler. Ta aldri i kniven mens den roterer. Ikke stå foran utkaståpningen. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre. Ingen gjenstander må festes på styret (f.eks. arbeidsklær). Arbeid bare i dagslys eller med god kunstig belysning. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag. Eksos: Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom. Starte: Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (Ö 10.) Pass på at du står med føttene i god avstand fra klippeverktøyet. Pass på at maskinen ikke velter når du starter den. Når motoren startes, skal ikke bøylen for fremdrift betjenes. Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bli slynget ut og gi alvorlige personskader. Klipping i skråninger: Skråninger skal alltid klippes i tverrgående retning, aldri på langs. Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommende få den aktive gressklipperen over seg. Vær spesielt forsiktig når du endrer retning i skråninger. Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger. Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %). Fare for Livsfare på grunn av forgiftning! Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon.0478 111 9922 B - NO

personskader! 25° skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde. For å sikre tilstrekkelig smøring av forbrenningsmotoren må også anvisningene i forbrenningsmotorens bruksanvisning følges ved arbeid i skråninger. Bruk: Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader. Gå langsomt når du bruker gressklipperen – ikke løp mens du arbeider med klipperen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv. Vær spesielt forsiktig når du snur gressklipperen eller drar den mot deg. Det er lett å snuble! Vær spesielt forsiktig når du bruker maskinen i nærheten av fyllinger, grøfter og demninger. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder. Vær oppmerksom på objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.). Kjør aldri over slike objekter. Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. Slå av forbrenningsmotoren, vent til arbeidsverktøyet har stanset og trekk ut tennpluggstøpselet: – Når du setter fra deg maskinen, eller når den skal stå uten tilsyn. – Før du fyller drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff. Brannfare! – Før du fjerner blokkeringer eller tilstoppinger i utkastkanalen. – Før du løfter eller bærer maskinen. – Før du transporterer maskinen. – Før det utføres arbeider på klippekniven. – Før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den (f.eks. nedfelling av styret). – Hvis du har kommet borti en gjenstand, eller hvis gressklipperen vibrerer mer enn vanlig. I slike tilfeller må du undersøke maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen. Slå av forbrenningsmotoren: – Når du skyver maskinen fra eller til området den skal brukes på. – Før du skyver maskinen på en flate der det ikke er gress. – Før du åpner utkastdekselet eller tar av oppsamleren. – Når maskinen skal vippes for transport. – Før du stiller inn klippehøyden.

4.7 Vedlikehold og reparasjoner

Sett maskinen på et stabilt, plant underlag før utføring av rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid. Slå av forbrenningsmotoren og la den kjøle seg ned. Trekk ut tennpluggstøpselet. Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler. Fare for personskade! Sterke vibrasjoner er vanligvis et tegn på at noe er galt. Ikke bruk gressklipperen hvis veivakselen eller klippekniven er skadet eller bøyd. Kontakt en fagperson (VIKING anbefaler en VIKING forhandler) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv. Klippekniven kan forårsake personskader! Når du drar i startsnoren, begynner arbeidsverktøyet å dreie. Pass på at du alltid har god avstand til klippekniven, særlig med føtter og ben, når du drar i startsnoren.149 DEENFRNLITESPTSVFIDASKCSEL NO 0478 111 9922 B - NO La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade! Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. VIKING anbefaler at du lar en VIKING forhandler ta seg av å fylle på / skifte motorolje for deg. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 11.2) Bruk en trepinne til å løsne gress som har satt seg fast. Rengjør undersiden av gressklipperen med børste og vann. Før du plasserer maskinen i rengjøringsstilling, skal du tømme drivstofftanken (f.eks. ved å kjøre den tom). Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Bruk aldri sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin. For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid din forhandler hvis du mangler nødvendig informasjon eller hjelpemidler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en VIKING forhandler. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VIKING eller som korresponderer i teknisk utførelse, ellers kan det oppstå fare for uhell med personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra VIKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene. Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler. (Vi anbefaler at du kontakter VIKING forhandleren.) Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at de samme klistremerkene settes på den nye delen. Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand. Kontroller hele maskinen og oppsamleren regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom. Oppbevar maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Obs! Pass på at drivstofftanken i maskinen er tom. Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn). Hvis tanken skal tømmes, f.eks. før den settes bort for vinteren, skal dette gjøres utendørs (f.eks. ved å la motoren gå). Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren). Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund.0478 111 9922 B - NO

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. VIKING anbefaler VIKING forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen. Klippekniven kan forårsake personskader! Selv om gressklipperen ikke lenger er i bruk og skal kasseres, må den ikke stå uten tilsyn, tilgjengelig for uvedkommende. Sørg for å oppbevare maskinen og spesielt klippekniven utilgjengelig for barn. MB 248 T, MB 253 T:

7.1 Generell informasjon

● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

Obs! Les bruksanvisningen før bruk. Fare for personskader! Se til at ingen oppholder seg i fareområdet. Fare for personskader! Trekk ut tennpluggkontakten før du utfører arbeid på klip- peverktøyet, og før du utfører vedlikeholds- og rengjøringsarbeid. Fare for personskade! Hender og føtter må holdes borte fra knivene! Klippeenheten fortsetter å gå i noen sekunder etter at motoren er slått av (forbren- ningsmotor-/knivbrems). Koble inn fremdriften. Start forbrenningsmotoren. Slå av forbrenningsmotoren.

bruk Fare for personskade Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.)

● Stikk den runde flathodede skruen (E) gjennom snorføringen (F). ● Fest snorføringen (F) på vaieren til motorstoppen (2). ● MB248T, MB253T: Fest snorføringen (F) også på vaieren til fremdriften (3). ● Hold styreoverdelen (1) utenfra mot styreunderdelen (4) slik det vises på bildet. ● Stikk den runde flathodede skruen (E) – til venstre med snorføringen (F), til høyre uten – innenfra gjennom boringene, og fest dem med dreiehåndtakene (D).

7.3 Løsne og feste startsnoren

Feste: ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Dra startsnoren (2) langsomt ut, og fest den i startsnorholderen (3). ● Slipp langsomt opp startsnoren (2) og motorstoppbøylen (1). ● Sett inn tennpluggstøpselet. Løsne: ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Dra startsnoren (2) langsomt ut, og løsne den fra startsnorholderen (3). ● Før startsnoren (2) langsomt tilbake, og slipp motorstoppbøylen (1). ● Sett inn tennpluggstøpselet.

7.4 Felle ned styreoverdelen

Styreoverdelen (1) kan felles ned for å spare plass ved transport og oppbevaring. ● Løsne startsnoren. (Ö 7.3) ● Løsne dreiehåndtakene (3) på begge sider (skru ut mot urviseren). ● Fell styreoverdelen (1) langsomt forover.

7.5 Sette sammen oppsamleren

● Sett oppsamleroverdelen (B) på oppsamlerunderdelen (C). ● Kontroller at alt sitter korrekt: Knastene (1) må være nøyaktig over (2) åpningene. Alle knastene (1) og føringsknastene (3) skal sitte på innsiden. Oppsamleroverdelen (B) skal gå rundt hele utsiden av oppsamlerunderdelen (C). ● Begynn fra midten bak og trykk knastene (1) forsiktig fra utsiden inn i åpningene (2) på oppsamlerunderdelen.

7.6 Ta av og feste oppsamleren

Feste: ● Åpne utkastdekselet (1) og hold det oppe. ● Fest oppsamleren (2) ved å sette holdeknastene (3) inn i festene (4) på baksiden av maskinen. Kontroller at dekselet (5) er riktig lukket. ● Slipp utkastdekselet (1). Ta av: ● Åpne utkastdekselet (1) og hold det oppe. ● Løft opp oppsamleren (2) og ta den av bakover. ● Lukk utkastdekslet (1) langsomt. Klemfare! Hold styreoverdelen (1) i høyeste posisjon med én hånd mens du skrur inn de to dreiehåndtakene (D).

Fare for personskade! Slå av forbrenningsmotoren og trekk ut tennpluggstøpselet før du feller ned styreoverdelen. Unngå å belaste styreoverdelen (1) med ekstra vekt (f.eks. ved å henge arbeidsklær over den). Klemfare! Styreoverdelen (1) kan klappe sammen når de to dreiehåndtakene (3) løsnes. Hold derfor styreoverdelen (1) i høyeste posisjon før du løsner de to dreiehåndtakene (3).

Fare for personskade! Slå av forbrenningsmotoren før du setter på plass eller tar av oppsamleren!

7.7 Sentral klippehøydejustering

Du kan velge mellom 7 forskjellige klippehøyder mellom 25 mm og 75 mm. Klippetrinn 1: minste klippehøyde Klippetrinn 7: største klippehøyde ● Trykk hendelen for klippehøydejustering (1) med én hånd mot bakhjulet (2), og hold den der. ● Sett hendelen for klippehøydejustering (1) i ønsket stilling. ● Slipp langsomt opp hendelen for klippehøydejustering (1), og la den gå i inngrep.

7.8 Drivstoff og motorolje

Motorolje: Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motoroljekvalitet og -mengde. Sjekk oljenivået regelmessig (se bruksanvisningen for forbrenningsmotoren). Unngå for høyt eller for lavt oljenivå. Drivstoff: Anbefaling: Kvalitetsdrivstoff. Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan). – Blyfri bensin Bruk en trakt ved påfylling av drivstoff (inngår ikke ved levering). Maskinen har flere anordninger som gjør den sikker å bruke og beskytter mot feil bruk.

Gressklipperen er utstyrt med en motorstoppinnretning. Når forbrenningsmotoren er i drift, kan den stoppes ved å slippe motorstoppbøylen. Forbrenningsmotoren og kniven stanser i løpet av 3 sekunder. Måling av utkoblingsforsinkelsen Når forbrenningsmotoren er startet, roterer kniven, og en hvinende lyd kan høres. Utkoblingsforsinkelsen tilsvarer varigheten på den hvinende lyden etter at forbrenningsmotoren er slått av. Den kan måles med en stoppeklokke. Du får en pen og tett gressplen – ved å klippe med lav kjørehastighet. – ved å klippe ofte og holde gresset kort. – ved ikke å klippe gresset for kort ved tørt og varmt vær, siden plenen kan bli svidd av solen og bli stygg. – ved å klippe med skarp klippekniv – husk derfor å slipe klippekniven jevnlig (hos forhandler). – ved regelmessig å endre klipperetning. Fare for personskade! Slå av forbrenningsmotoren før du justerer klippehøyden. Fare for personskade! Les advarslene i kapitlet "For din sikkerhet". (Ö 4.) Unngå skader på maskinen! Fyll på olje før du starter motoren for første gang (se bruksanvisningen for forbrenningsmotoren). Pass på å bruke en egnet påfyllingstrakt når du fyller på motorolje. Påfyllingstrakt inngår ikke ved levering av maskinen.

9. Informasjon om arbeid153

Startprosedyre når forbrenningsmotoren er kald: ● Kun MB 248, MB 248 T: Trykk tre ganger på choken (1). ● Trykk motorstoppbøylen (2) mot styret, og hold den der. ● Dra startsnoren (3) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (3) langsomt tilbake igjen, slik at den rulles opp. Gjenta prosedyren inntil forbrenningsmotoren starter. Startprosedyre når forbrenningsmotoren er varm: ● Følg samme startprosedyre som når forbrenningsmotoren er kald. Kun MB 248, MB 248 T: Ikke trykk på choken (1).

10.2 Slå av forbrenningsmotoren

Slipp opp motorstoppbøylen (15) for å slå av forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid.

10.3 Fremdriftsbøyle (MB 248 T,

MB 253 T) Koble inn fremdriften: ● Start forbrenningsmotoren. (Ö 10.1) ● Trykk fremdriftsbøylen (1) mot styret, og hold den der. Fremdriften kobles inn, og gressklipperen settes i bevegelse forover. Koble ut fremdriften: ● Slipp fremdriftsbøylen (1). Fremdriften kobles ut, og gressklipperen står stille. Forbrenningsmotoren fortsetter å kjøre.

Oppsamleren har en nivåindikator (1) på oppsamleroverdelen. Luftstrømmen som oppstår når klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever nivåindikatoren (2): Oppsamleren fylles med klippemateriale/gressavfall. Når oppsamleren fylles med gress, reduseres denne luftstrømmen, og nivåindikatoren senkes (3): ● Tøm oppsamleren når den er full (Ö 10.5).

10.5 Tømme oppsamleren

● Ta av oppsamleren. (Ö 7.6) ● Hold i de to håndtakene (1) og (2) på oppsamleren og tøm ut klippematerialet/gressavfallet. ● Kontroller at dekselet (3) er riktig lukket. Fest oppsamleren. (Ö 7.6)

11.1 Generell informasjon

Vedlikeholdsintervall: Alltid etter bruk

10. Ta maskinen i bruk

Unngå skader på maskinen! Ikke start forbrenningsmotoren når maskinen står i høyt gress eller når den er stilt inn på laveste klippehøyde. Maskinen kan da være vanskelig å starte. Den faste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start. Unngå skader på maskinen! Ikke trykk mer på choken når forbrenningsmotoren er varm. Husk imidlertid at forbrenningsmotoren avkjøles raskt hvis været er svært kaldt.

Fare for personskader! Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (Ö 4.).

Rengjøringsstilling: ● Velg klippetrinn 1. (Ö 7.7) ● Løsne styreoverdelen (1) ved å skru ut de to dreiehåndtakene (2). ● Åpne utkastdekselet, og hold det oppe. ● Hold maskinen i rengjøringsstilling til den står stødig i denne stillingen av seg selv.

11.3 Forbrenningsmotor

Vedlikeholdsintervall: Se bruksanvisningen for forbrenningsmotoren. Generell informasjon: Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens bruksanvisning. For å oppnå lang levetid er det spesielt viktig å passe på at oljenivået aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig. Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepåfyllingsmengde finner du også i forbrenningsmotorens bruksanvisning. Kjøleribbene må rengjøres jevnlig for å sikre tilstrekkelig kjøling av forbrenningsmotoren.

11.4 Kontrollere klippeknivens

slitegrense Vedlikeholdsintervall: Før hver bruk. Kontroll: Rengjør klippekniven (1) før du kontrollerer den. ● Plasser maskinen i rengjøringsstilling. (Ö 11.2) Tykkelse på klippekniv: Knivtykkelsen (A) må være minst 2mm overalt. De viktigste stedene er markert på illustrasjonen. (Kontroll med skyvelære). Eggenes slitegrense: Eggene skal aldri slipes ned mer enn 5mm – avstand (B). Legg en linjal (2) langs den fremre målekanten (3), og kontroller slitasjen.

11.5 Vedlikeholde klippeknivene

Demontere klippekniven: Bruk en trekloss (1) (ca. 60 x 60 mm) til å holde imot klippekniven (2). ● Løsne knivskruen (3), og skru den ut. Fjern knivskruen (3), og ta av skiven (4) og klippekniven (2). Slipe klippeknivene: ● Klippekniven må avkjøles under sliping, f.eks. med vann. Ikke la kniven bli blå, da dette reduserer holdbarheten. ● Slip kniven likt på begge sider for å unngå vibrasjoner grunnet ubalanse. ● Pass på at klippevinkelen er 30°. ● Overhold slitegrensene under slipingen. Montere klippekniven: Bruk en trekloss (1) til å holde imot klippekniven (2) ved montering. ● Fest knivskruen (3) med Loctite 243. Fare for personskade! Slå av forbrenningsmotoren, og trekk ut tennpluggstøpselet. Tøm drivstofftanken (kjør den tom) før du plasserer maskinen i rengjøringsstilling. Fare for personskade! Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.) Fare for personskade! Hvis klippekniven er slitt, kan den brekke og forårsake alvorlige personskader. Følg derfor alltid anvisningene for vedlikehold av kniven. Klippekniver slites forskjellig avhengig av bruksområde og -tid. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes klippekniven for større belastning og slites unormalt raskt.

Fare for personskader! Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.) Vi anbefaler at klippekniven slipes hos en forhandler. Fare for personskade! Bruk alltid vernebriller og hansker under slipingen. Fare for personskade! Klippekniven må skiftes ut hvis det er synlige hakk eller riper i kniven, eller hvis slitegrensene (Ö 11.4) er nådd. Knastene på undersiden av klippekniven hindrer feilmontering.

Husk følgende hvis maskinen skal settes bort i lengre tid (vinter): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt med olje eller fett. ● Tøm drivstofftanken og forgasseren (f.eks. ved å kjøre tanken tom). ● Skru ut tennpluggen (se forbrenningsmotorens bruksanvisning), og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren). ● Skru inn tennpluggen igjen (se forbrenningsmotorens bruksanvisning). ● Skift olje (se forbrenningsmotorens bruksanvisning). ● Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.

Løfte eller bære maskinen: ● Når du skal løfte eller bære maskinen, holder du i holdepunktet (1) og i styreoverdelen (2) hvis styreoverdelen er slått opp, og i de to styreunderdelene (3) hvis styreoverdelen er felt ned (se illustrasjon A). Transportere maskinen: Sikre maskinen med tilstrekkelig dimensjonerte festemidler på lasteflaten (tilhenger, bil osv.) når den skal transporteres, slik at den ikke glir. Fest stropper eller seler på disse stedene på maskinen: – forhjul, bakhjul – styreunderdeler Viktige henvisninger vedrørende vedlikehold for produktgruppen Bensindreven gressklipper VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes. Det innbefatter blant annet: –Kniv – Oppsamler – Kilerem (MB 248 T, MB 253 T)

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Fare for personskade! Overhold det foreskrevne tiltrekkingsmomentet for knivskruen. Skift ut låseskiven (4) hver gang du monterer kniven. Skift ut knivskruen (3) hver gang du skifter kniv. Brannfare! Hold tennpluggstøpslet unna hullet for tennpluggen på grunn av brannfaren.

Fare for personskader! Les kapitlet "For din sikkerhet" grundig før transporten. (Ö 4.) Få alltid hjelp av en annen person når maskinen skal bæres. Bruk alltid egnet verneutstyr (vernesko, solide hansker). Trekk ut tennpluggstøpselet før du løfter eller transporterer maskinen. Fare for personskade! Maskinen må stå på alle fire hjul når den bindes fast. I denne stillingen ligger ikke klippekniven åpen, og det kan ikke lekke ut motorolje eller drivstoff (se illustrasjon B).

Dette gjelder spesielt for: – Endringer på produktet som ikke er godkjent av VIKING. – Bruk av drivstoff som VIKING ikke har godkjent (smøremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren). – Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet. – Ikke forskriftsmessig bruk av produktet. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet: – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet. – Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere. Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (Ö 4.9) Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. Klippekniv MB 248, MB 248 T

Metode som er benyttet for å bedømme overensstemmelsen: Vedlegg VIII (2000/14/EC) Navn og adresse til medvirkende oppnevnt instans:

Festeelementene til kniven (f. eks. knivskruen) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av VIKING forhandlere.

1 dB(A) Angitt vibrasjonska- rakteristikk iht. EN 12096: Målt verdi a

1dB(A) Angitt vibrasjonska- rakteristikk iht. EN 12096: Målt verdi a

Feil/problem: Forbrenningsmotoren starter ikke Mulig årsak: – Motorstoppbøylen er ikke aktivert. – Drivstofftanken er tom; drivstoffrøret er tilstoppet. – Dårlig, forurenset eller gammelt drivstoff i tanken. – Luftfilteret er skittent. – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten. – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand. – Choken er ikke aktivert (MB 248, MB 248 T). Tiltak: – Trykk motorstoppbøylen mot styret, og hold den der. (Ö 10.1) – Fyll på drivstoff / rengjør drivstoffrøret. # – Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren. # – Rengjør luftfilteret. # – Koble til tennpluggstøpselet; kontroller forbindelsen mellom pluggledningen og støpselet. # – Rengjør eller skift ut tennpluggen; juster elektrodeavstanden. # – Trykk inn choken tre ganger før start. (Ö 10.1) Feil/problem: Vanskelig å starte, eller effekten til forbrenningsmotoren avtar. Mulig årsak: – Gressklipperhuset er tilstoppet. – Klipping med for lavt klippetrinn eller med for stor skyvehastighet i forhold til klippehøyde. – Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet. – Drivstofftanken er skitten. – Luftfilteret er skittent. – Tennpluggen er rustet. Tiltak: – Rengjør gressklipperhuset (trekk ut tennpluggstøpselet). (Ö 11.2) – Still inn høyere klippetrinn eller reduser skyvehastigheten. (Ö 7.7) – Tøm drivstofftanken og rengjør drivstoffrøret og forgasseren. # – Rengjør drivstofftanken. # – Rengjør luftfilteret. # – Rengjør tennpluggen. # Feil/problem: Forbrenningsmotoren blir svært varm. Mulig årsak: – For lavt oljenivå i forbrenningsmotoren. – Kjøleribbene er skitne. Tiltak: – Skift motorolje. (Ö 7.8) – Rengjør kjøleribbene. (Ö 11.2) Feil/problem: Sterke vibrasjoner under drift. Mulig årsak: – Klippeenheten er defekt. – Forbrenningsmotoren sitter løst. Tiltak: – Kontroller og eventuelt reparer knivskiven, knivakselen og knivfestet (knivskrue og låseskive). # – Stram skruene for å feste forbrenningsmotoren. # Feil/problem: Ujevn klipping, gressplenen blir gul Mulig årsak: – Klippekniven er sløv eller slitt Tiltak: – Slip eller skift ut klippekniven (Ö 11.4), (Ö 11.5), # Hjuldrift for bakhjul (MB 248.3 T/ MB 253.0 T) 1-trinns forover Hjuldimensjoner foran: 180 mm Hjuldimensjoner bak: 200 mm Klippehøyde: 25 - 75 mm Fyllmengde i oppsamler: 55 l

Gi denne bruksanvisningen til VIKING fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den Dato for neste service 170478 111 9922 B - NO
