Takk for at du valgte et kvalitetsprodukt fra VIKING.

Hvis du har spørsmål om maskinen, kan du henvende deg til forhandleren eller direkte til vårt salgskontor.

Vi ønsker deg lykke til med maskinen fra VIKING!

Dr. Peter Pretzsch

Ledelsen

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇒ 2.1)

Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.

Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre.

Pass på at maskinen ikke velter när du starter den.

Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

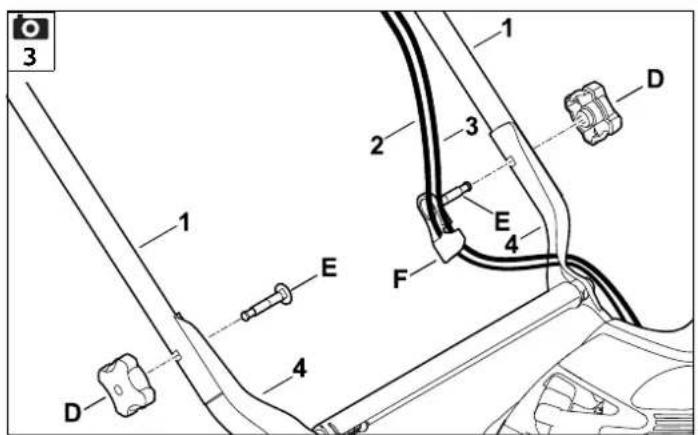

Fest snorføringen (F) også på vaieren til fremdriften (3).

Du får en pen og tett gressplen

Løfte eller bære maskinen:

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Bensindreven gressklipper

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.

I henhold til direktiv

2000/14/EC:

Garantert lydeffekt- nivå L _WAd 96 dB (A)

I henhold til direktiv

2006/42/EC:

Lydtrykknivå på

Nominell effekt ved 2,2-2800 kW

nominelt turtall: o/min

Slagvolum: 149 ccm

I henhold til direktiv

2000/14/EC:

Garantert lydeffekt-

nivå L _WAd 98 dB (A)

I henhold til direktiv

2006/42/EC:

Lydtrykknivå på

Forbrenningsmotoren starter ikke

Mulig årsak:

• Motorstoppbøylen er ikke aktivert.
• Drivstofftanken er tom; drivstoffrøret er tilstoppet.
  – Därlig, forurenset eller gammelt drivstoff i tanken.
  – Luftfilteret er skittent.
  – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten.
  – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand.
  – Choken er ikke aktivert (MB 248, MB 248 T).

Tiltak:

Arbetsanvisningar 170

9. Arbetsanvisningar

Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt.

Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

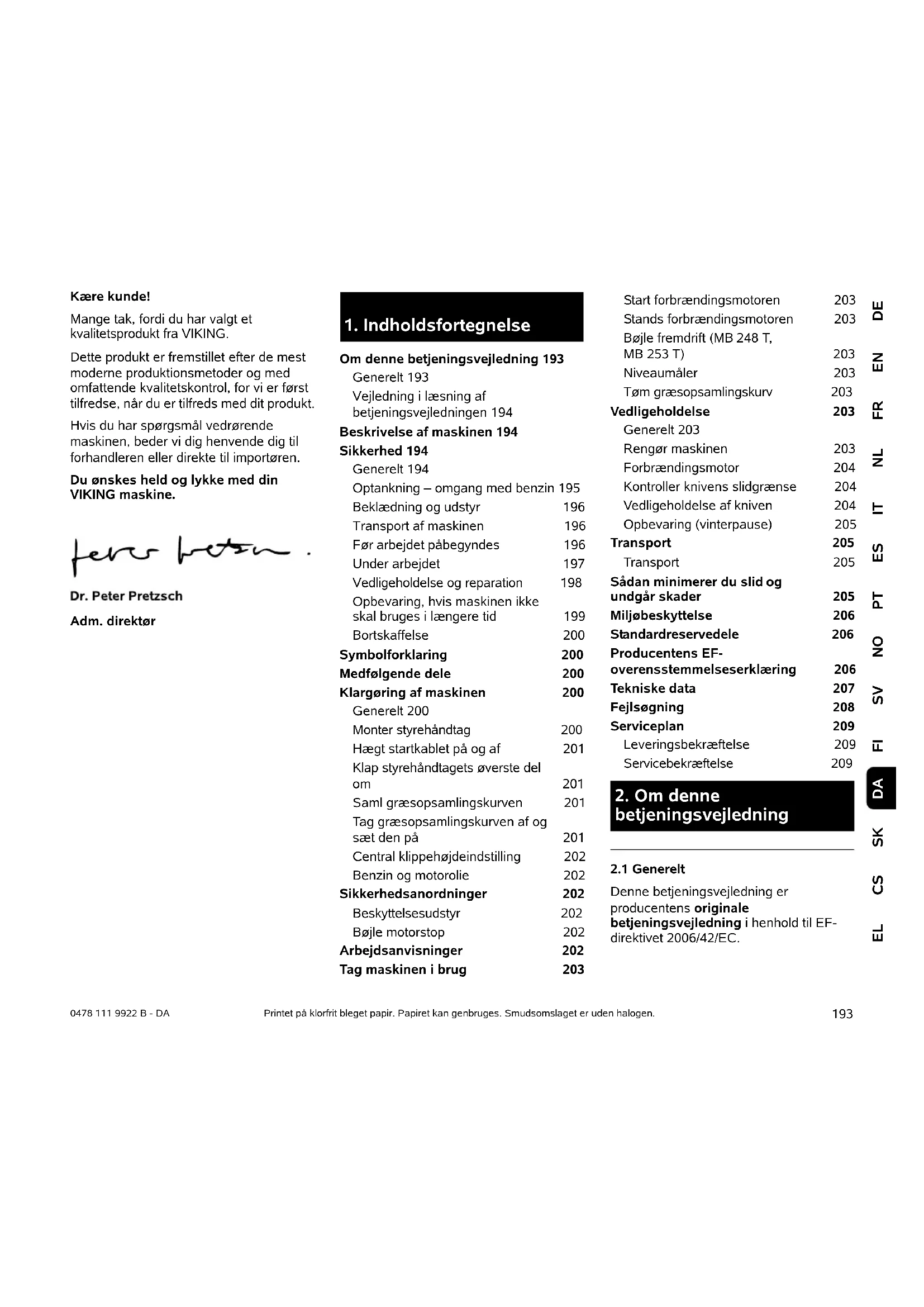

Om denne betjeningsvejledning 193

Generelt 193

Vejledning i læsning af betjeningsvejledningen 194

Beskrivelse af maskinen 194

Sikkerhed 194

Generelt 194

Optankning – omgang med benzin 195

Beklædning og udstyr 196

Transport af maskinen 196

Før arbejdet påbegyndes 196

Under arbejdet 197

Opbevaring, hvis maskinen ikke skal bruges i længere tid 199

Bortskaffelse 200

Symbolforklaring 200

Klargøring af maskinen 200

Generelt 200

Monter styrehåndtag 200

Hægt startkablet på og af 201

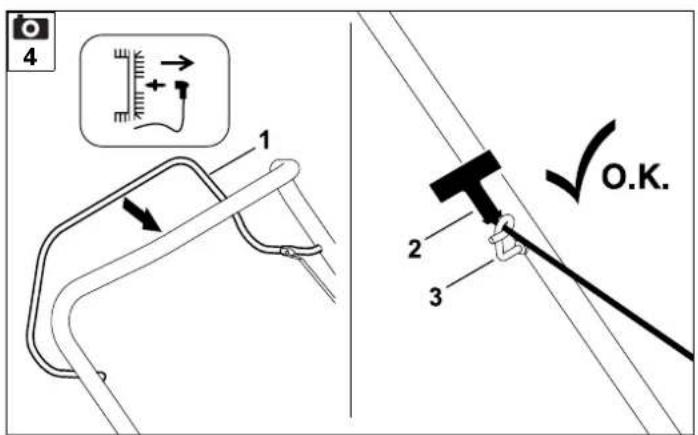

Klap styrehåndtagets øverste del om 201

Saml græsopsamlingskurven 201

Tag græsopsamlingskurven af og sæt den på 201

Central klippehøjdeindstilling 202

Benzin og motorolie 202

Sikkerhedsanordninger 202

Beskyttelsesudstyr 202

Bøjle motorstop 202

Arbejdsanvisninger 202

Tag maskinen i brug 203

Start forbrændingsmotoren 203

Stands forbrændingsmotoren 203

Bøjle fremdrift (MB 248 T, MB 253 T)

Niveaumåler 203

Tøm græsopsamlingskurv 203

Vedligeholdelse 203

Generelt 203

Rengør maskinen 203

Forbrændingsmotor 204

Kontroller knivens slidgrænse 204

Vedligeholdelse af kniven 204

Opbevaring (vinterpause) 205

Transport 205

Transport 205

Sådan minimerer du slid og undgår skader 205

Leveringsbekræftelse 209

Servicebekræftelse 209

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen.

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇒ 2.1)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

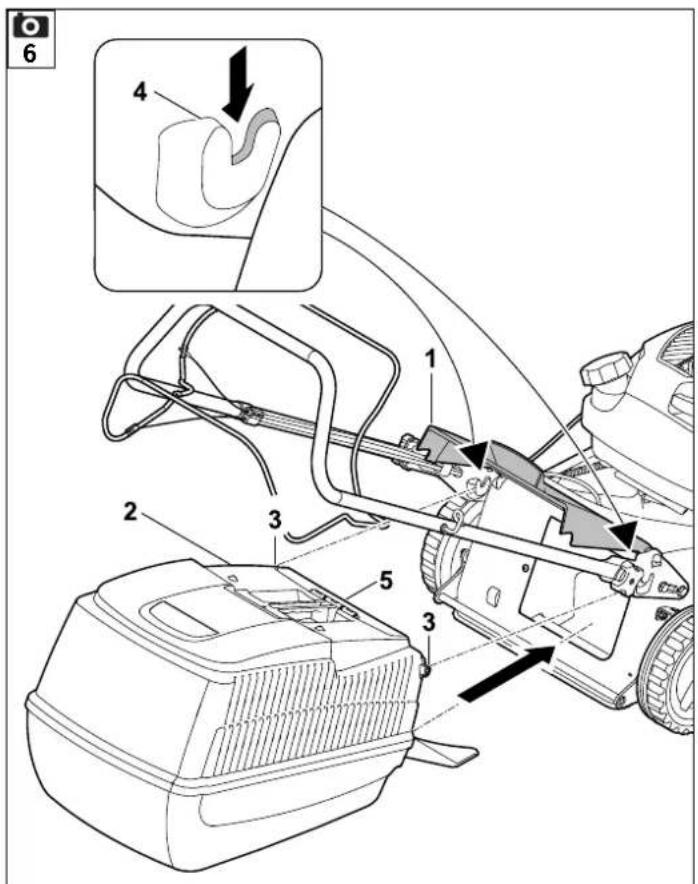

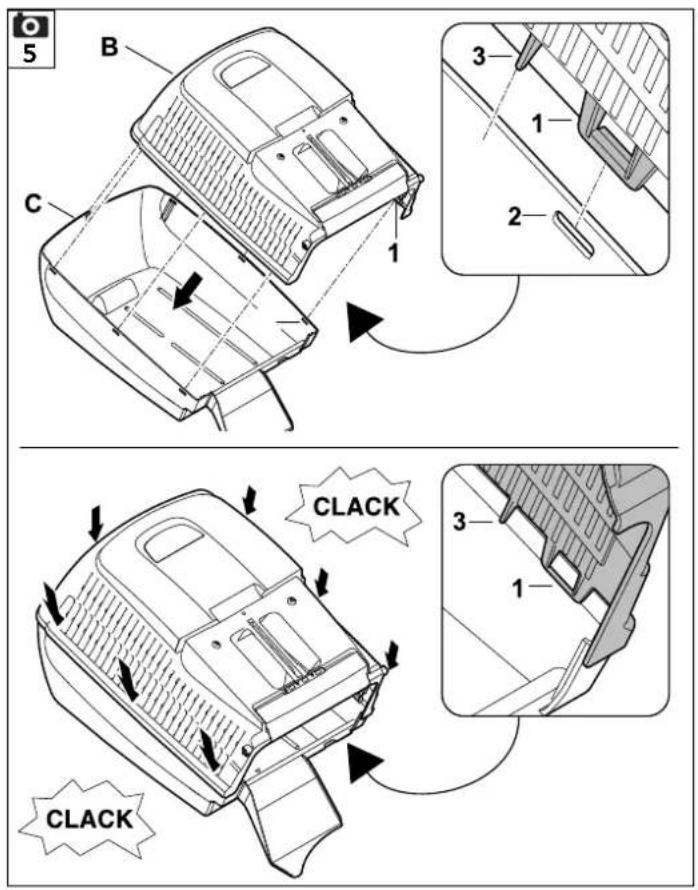

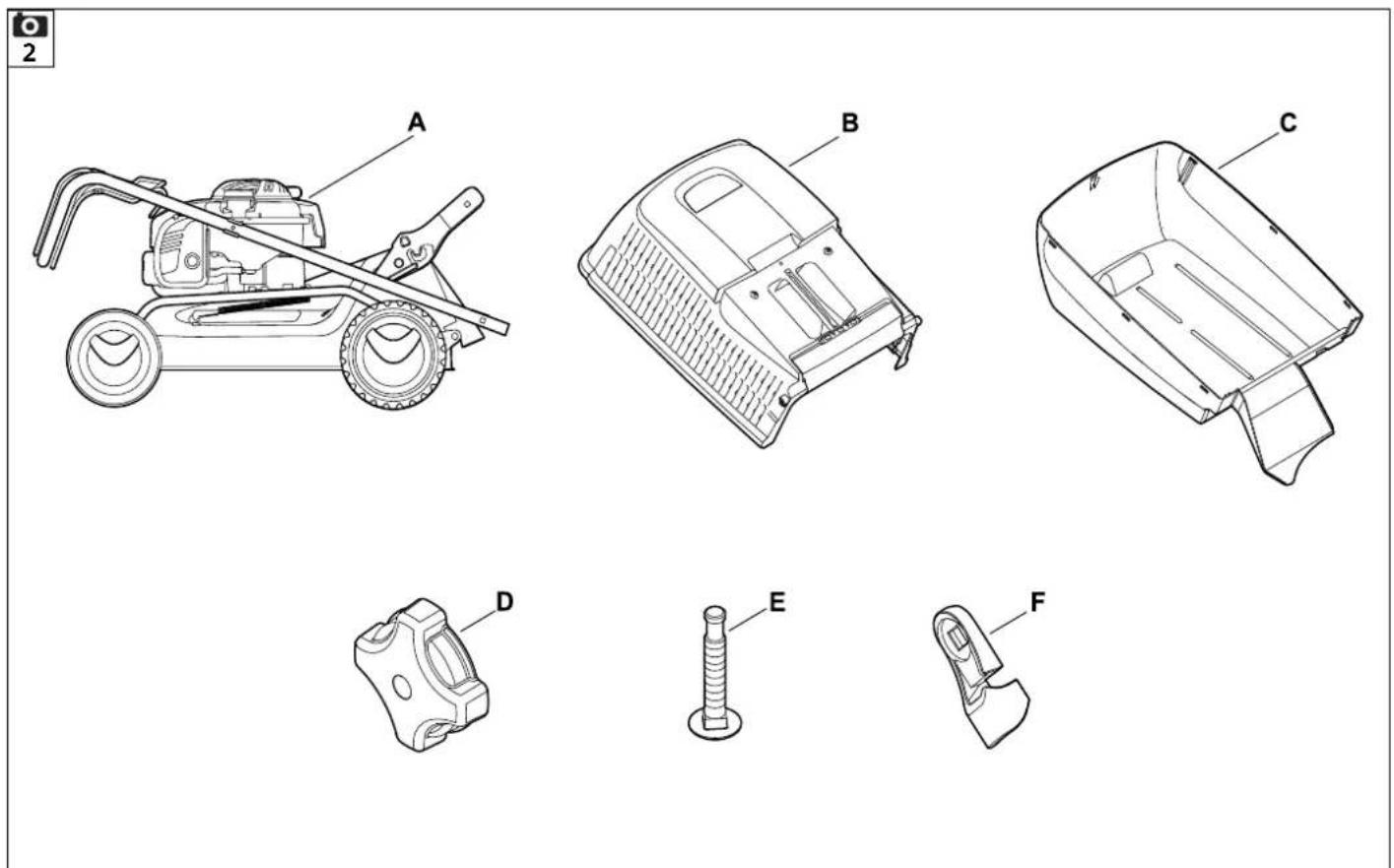

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

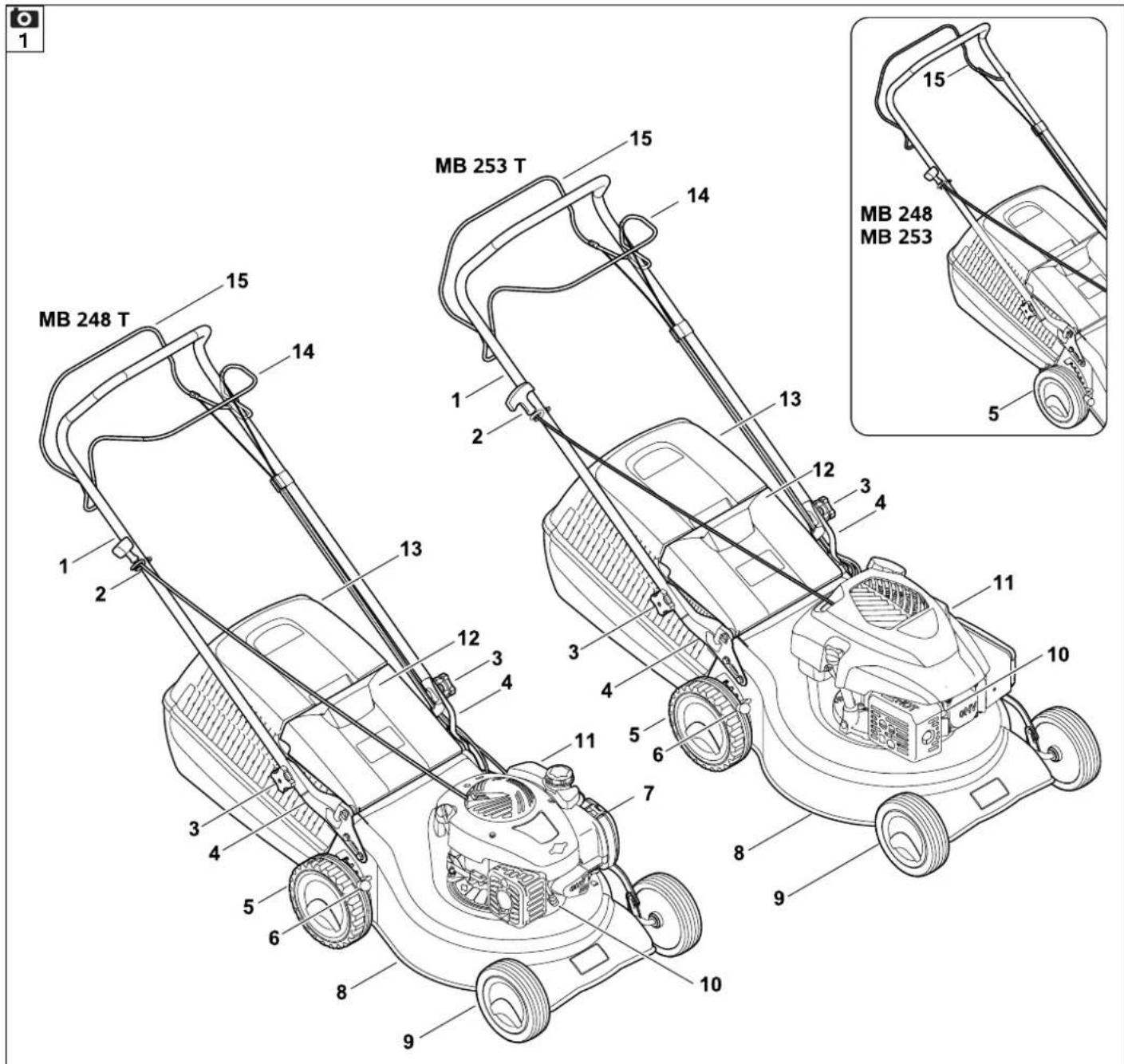

1 Styrehåndtagets øverste del

2 Startkabel

3 Drejegreb

4 Styrehåndtagets nederste del

5 Baghjul

6 Skærehøjdejustering

7 Primer

8 Kabinet

9 Forhjul

10 Tændrørshætte

11 Forbrændingsmotor

12 Udkastningsspjæld

13 Græsopsamlingskurv

14 Bøjle fremdrift

15 Bøjle motorstop

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den separate betjeningsvejledning til forbrændingsmotoren.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under brug af maskinen.

Livsfare på grund af kvælning!

Børn, der leger med emballagematerialet, risikerer at blive kvalt i det.

Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Maskinen må kun anvendes af personer, der er udhvilede, i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Maskinen må aldrig anvendes af børn, personer med fysiske, sensoriske eller mentale handicap eller utilstrækkelig erfaring og viden eller personer, der ikke er fortrolige med vejledningen.

Giv aldrig børn eller unge under 16 år lov til at benytte maskinen.Aldersgrænsen for brugere kan variere fra land til land.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):

• Trimning af buske, hække eller lignende
• Skæring af slyngplanter,
• Plænepleje på tage og altankasser
• Granulering og findeling af grene og hækkeklip,
  – Rensning af fortove (sugning, blæsning),
• Udjævning af jordbunker som f. eks. muldvarpeskud.
• Transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv.

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af VIKING. Informationer om godkendt tilbehør findes hos VIKING forhandleren.

Det er forbudt at foretage ændringer på maskinen, der ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger.

Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):

• Følelsesløshed
• Sm er ter
• Muskelsvaghed
  – Misfarvninger af huden
  – Ubehagelig kriblen

4.2 Optankning – omgang med benzin

Livsfare!

Benzin er giftig og meget letantændelig.

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke).

Lukkedækslerne på tankbeholderne skal

altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf.

Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt!

Tank kun op udendørs, og ryg ikke under påfyldningen.

Stop forbrændingsmotoren, og lad den køle af før tankningen.

Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.

Fyld ikke benzintanken helt, men kun op til ca. 4 cm under kanten på påfyldningsstudsen, så benzinen kan udvide sig.

Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin på tøjet, skal dette skiftes.

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker, og bind langt hår op (klud, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Maskinen må betjenes, när brugeren bærer lange bukser og tætsiddende tøj.

Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, og træk tændrørshætten af før transporten.

Transporter kun maskinen, når forbrændingsmotoren er kold og uden benzin.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Undgå at berøre kniven, när plæneklipperen løftes og bæres.

Følg især henvisningerne i kapitlet "transport". Her beskrives, hvordan maskinen skal løftes eller fastsurrres. (⇒ 12.)

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontroller, at kun personer, som har læst betjeningsvejledningen, anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare! Få maskinen repareret af forhandleren, før den tages i brug.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes.

Før maskinen tages i brug, skal defekte dele og alle andre slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. VIKING forhandleren har ekstra skilte og originale reservedele på lager.

Maskinen må kun anvendes i en driftssikker tilstand. Kontroller før hver brug, om

• maskinen er i forskriftsmæssig monteret tilstand.
• klippeværktøjet og klippeenheden (kniv, fastgøreselsesdelene, klippeanordningskabinet) er helt i orden. Kontroller især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte.(⇒ 11.5)
• tankdækslet er skruet korrekt til.
• tanken og brændstofførende komponenter samt tankdækslet er i orden.
  – sikkerhedsudstyret (f. eks. motorstopbøjle, udkastningsspjæld, kabinet, styrehåndtag, beskyttelsesgitter) er i orden og fungerer korrekt.
• græsopsamlingskurven er ubeskadiget og helt monteret; en beskadiget græsopsamlingskurv må ikke anvendes.
• olietankskruen er skruet korrekt til.

Udfør alt nødvendigt arbejde, eller kontakt en forhandler. VIKING anbefaler en VIKING forhandler.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Fastgør altid motorstopbøjlen på styret (f. eks. ved at binde den fast.

OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå

aldrig i nærheden af udkastningsåbningen.

Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om.

Fastgør aldrig ting til styrehåndtaget (f. eks. arbejdstøj).

Arbejd kun i dagslys eller med god kunstig belysning.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste.

Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Udstødningsgasser:

Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer, svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas.

Maskinen afgiver giftige udstødningsgasser, när forbrændingsmotoren kører.

Disse gasser indeholder giftig

kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum.

Start:

Start maskinen forsigtigt iht. henvisningerne i kapitlet "Ibrugtagning af maskinen". (⇒ 10.)

Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj.

Maskinen må ikke vippes, när den startes.

Fremdriftsbøjlen må ikke trykkes ind, när motoren startes.

Start ikke forbrændingsmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven.

Arbejde på skråninger:

Bearbejd altid skråningerne på tværs og aldrig på langs.

Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen.

Vær ekstra forsigtig, när køreretningen på skråningen ændres.

Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger.

Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.

max. 25° 100 46,6

For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, när maskinen anvendes på skråninger.

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne

udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv.

Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder.

Kør rundt om ting, der er skjult i græsets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter.

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for forbrændingsmotoren, lad arbejdsværktøjet standse,

og træk tændrørshætten ud,

• før maskinen forlades, eller hvis den står uden opsyn,
• før der fyldes benzin på. Maskinen må kun tankes op, når forbrændingsmotoren er kold. Brandfare!

- Før du afhjælper blokeringer eller fjerner tilstoppelser i udkastningskanalen,

- før du transporterer maskinen,

- før der udføres arbejde på kniven,

- før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f. eks. styrehåndtaget klappes om),

– hvis plæneklipperen ramte et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontroller så maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den.

Risiko for kvæstelser!

Kraftige vibrationer indikerer som regel en fejl.

Plæneklipperen må absolut ikke bruges med en beskadiget eller bøjet krumtapaksel eller med en beskadiget elelr bøjet kniv. Har du ikke nok viden herom, skal maskinen repareres af en forhandler – VIKING anbefaler VIKING forhandleren.

Stands forbrændingsmotoren,

– när maskinen skubbes til eller fra den græsplæne, der skal bearbejdes,

- før maskinen skubbes til et areal uden græs,

- før udkastningsspjældet åbnes, eller græsopsamlingskurven tages af,

- hvis maskinen skal vippes til en transport,

- før klippehøjden indstilles.

Før rengørings-, indstillings-, reparations- og vedligeholdelsesarbejder på maskinen påbegyndes, skal

den stilles på et fast, plant underlag, forbrændingsmotoren skal standses og afkøles, og tændrørshætten skal trækkes ud.

Risiko for kvæstelser på kniven! Arbejdsværktøjet udsættes for en drejning, når der trækkes i startkablet. Sørg altid for tilstrækkelig afstand til kniven, især for hænder og fødder, når der trækkes i startkablet.

Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger!

En direkte kontakt med motorolie kan være farligt; motorolie må heller ikke spildes. VIKING anbefaler, at påfyldning af motorolien eller en udskiftning af motorolien udføres af en VIKING forhandler.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.2)

Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand.

Før maskinen stilles i rengøringspositionen, skal benzintanken tømmes (f. eks. køres tom).

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f.eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt.

Vedligeholdelsesarbejde:

Der må kun udføres det vedligeholdelsesarbejde, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har nok informationer om dette eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. VIKING anbefaler, at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af VIKING til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

VIKING original værktøj, tilbehør og reservedele er tilpasset optimalt til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele.

Af sikkerhedsgrunde skal brændstofførende dele (benzinslange, brændstofhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (VIKING anbefaler VIKING forhandlere).

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra VIKING forhandleren. Udskiftes en

komponent med en ny, skal det sikres at den nye del har samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand.

Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum.

Opbevar maskinen med tom tank og brændstofdunken i et lukket og godt udluftet rum.

Kontroller, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Maskinen må kun opbevares med aftrukket tændrørshætte.

Opbevar maskinen i en driftssikker tilstand.

Lad maskinen køle helt af, før den dækkes til.

4.9 Bortskaffelse

Affaldsprodukter, såsom gammelt olie eller benzin, brugt smøremiddel, filter, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren, for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes.

Risiko for kvæstelser på kniven.

Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Risiko for kvæstelser!

Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder.

Risiko for kvæstelser!

Hold hænder og fødder væk fra knivene!

Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændingsmotor-/knivbremse).

MB 248 T, MB 253 T:

Start fremdriften.

Start forbrændingsmotoren.

Stands

forbrændingsmotoren.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine 1

B Græsopsamlingskurvens 1 øverste del

C Græsopsamlingskurvens 1 nederste del

D Drejegreb 2

E Fladrundbolt 2

F Kabelføring 1

Betjeningsvejledning 1 Betjeningsvejledning til 1 forbrændingsmotor

7. Klargøring af maskinen

7.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇔ 4.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

7.2 Monter styrehåndtag

Risiko for klemning!

Hold om styrehåndtagets øverste del (1) med den ene hånd, mens drejegrebene drejes til (D).

• Stik en fladrundbolt (E) gennem kabelføringen (F).
• Hægt kabelføringen (F) på motorstoppets (2) kabeltræk.
• MB248T, MB253T: Hægt også kabelføringen (F) på fremdriftens (3) kabeltræk.
• Hold styrehåndtagets øverste del (1) mod de nederste styrehåndtagsdele (4) som vist.
• Stik fladrundboltene (E) – til venstre med kabelføring (F), til højre uden – indefra og ud gennem boringerne, og spænd dem til med drejegrebene (D).

7.3 Hægt startkablet på og af

Påhægtning:

• Træk tændrørshætten af forbrændingsmotoren.
• Tryk motorstopbøjlen (1) mod styret, og hold fast.
• Træk startkablet (2) langsomt ud, og hægt det i kabeltrækholderen (3).
• Slip langsomt startkablet (2) og motorstopbøjlen (1).
• Sæt tændrørshætten på.

Afhægtning:

• Træk tændrørshætten af forbrændingsmotoren.
• Tryk motorstopbøjlen (1) mod styret, og hold fast.
• Træk startkablet (2) langsomt ud, og hægt det af kabeltrækholderen (3).
• Før langsomt startkablet (2) tilbage, og slip motorstopbøjlen (1).
• Sæt tændrørshætten på.

7.4 Klap styrehåndtagets øverste del om

Styrehåndtagets øverste del (1) kan klappes om for at spare plads ved transport og opbevaring.

Risiko for kvæstelser!

Stands forbrændingsmotoren, før styrehåndtaget klappes om, og træk tændrørshætten af. Styrehåndtagets øverste del (1) må ikke belastes med ekstra vægt (f.eks. med arbejdstøj, der er hængt på styrehåndtagets øverste del).

Risiko for klemning!

Når begge drejegreb (3) løsnes, kan styrehåndtagets øverste del (1) klappe sammen. Hold om styrehåndtagets øverste del (1) det højeste sted, mens drejegrebene (3) løsnes.

• Hægt startkablet af. (⇒ 7.3)
- Løsn drejegrebene (3) på begge sider (drejes af mod uret).
- Klap styrehåndtagets øverste del (1) langsomt fremad.

7.5 Saml græsopsamlingskurven

• Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C).

• Kontroller, om den sidder korrekt: Laskerne (1) skal sidde nøjagtigt over åbningerne (2).
  Alle lasker (1) og føringsflige (3) skal sidde indvendigt.
  Græsopsamlingskurvens øverste del (B) skal omslutte græsopsamlingskurvens nederste del (C) udefra.
• Lasker (1), gående ud fra det bageste midtpunkt, trykkes ind i åbningerne (2) i græsopsamlingskurvens nederste del med et let tryk udefra.

7.6 Tag græsopsamlingskurven af og sæt den på

Risiko for kvæstelser!

Når græsopsamlingskurven hægtes på eller tages af, skal forbrændingsmotoren være standset!

Påhægtning:

• Åbn og hold udkastningsspjældet (1).
• Hægt græsopsamlingskurven (2) i holderne (4) på maskinens bagside ved hjælp af låsehagerne (3).
  Kontroller, at spjældet (5) er lukket korrekt.
• Slip udkastningsspjældet (1).

Afhægtning:

• Åbn og hold udkastningsspjældet (1).
• Løft græsopsamlingskurven (2) bagud, og tag den af.
• Luk langsomt udkastningsspjældet (1).

7.7 Central klippehøjdeindstilling

Risiko for kvæstelser!

Forbrændingsmotoren skal standses, før klippehøjden skal justeres.

Der kan indstilles 7 forskellige klippehøjder mellem 25 mm og 75 mm.

Skæretrin 1:

Laveste klippehøjde

Skæretrin 7:

Højeste klippehøjde

• Tryk klippehøjdeindstillingsarmen (1) med en hånd mod baghjulet (2), og hold den.
• Placer klippehøjdeindstillingsarmen (1) i den ønskede position.
• Slip klippehøjdeindstillingsarmen (1) langsomt, og lad den gå i hak.

Risiko for kvæstelser!

Overhold advarslerne i kapitlet

"Sikkerhed". ( 4.)

Undgå at beskadige maskinen!

Før første start fyldes motorolie på (se betjeningsvejledningen til forbrændingsmotoren). VIKING anbefaler en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien. Der følger ingen påfyldningshjælp med ved maskinens levering.

Motorolie:

Motorlietypen og

oliepåfyldningsmængden er

beskrevet i forbrændingsmotorens

betjeningsvejledning.

Kontroller motoroiestanden regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

For lav og for høj oliestand bør undgås.

Benzin:

Anbefaling:

Frisk mærkevarebenzin.

Oplysninger om den nøjagtige benzinkvalitet (oktantal) findes i forbrændingsmotorens betjeningsvejledning;

- Blyfri benzin

Benyt en tragt til påfyldningen af benzinen (medfølger ikke).

8. Sikkerhedsanordninger

Maskinen er udstyret med flere sikkerhedsanordninger for at sikre betjeningen og for at beskytte den mod ukorrekt betjening.

Risiko for kvæstelser!

Fastslås en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, VIKING anbefaler VIKING forhandlere.

8.1 Beskyttelsesudstyr

Plæneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs. Hertil hører kabinettet, udkastningsspjældet, græsopsamlingskurven og det korrekt monterede styrehåndtag.

8.2 Bøjle motorstop

Plæneklipperen er udstyret med en motorstopanordning-.

Slippes motorstopbøjlen under arbejdet, stopper forbrændingsmotoren.

Forbrændingsmotoren og kniven standser inden for 3 sekunder.

Risiko for kvæstelser!

Hvis knivens efterløb varer længere, må maskinen ikke længere anvendes, men skal indsendes til forhandleren.

Mål efterløbet

Når forbrændingsmotoren er startet, roterer kniven, og der høres en susen. Efterløbet svarer til støjens varighed efter forbrændingsmotorens udkobling; den kan måles med et stopur.

9. Arbejdsanvisninger

En flot og tæt græsplæne opnås ved,

– at græsplænen klippes med langsom hastighed.
– at græsplænen klippes hyppigt og holdes kort.
– at plænen ikke slås for kort i et varmt og tørt klima, da plænen ellers svides af solen og kommer til at se kedelig ud.
– at der bruges skarpe knive – slib derfor kniven regelmæssigt (forhandler).
– at klipperetningen ændres regelmæssigt.

10. Tag maskinen i brug

10.1 Start forbrændingsmotoren

Undgå at beskadige maskinen! Tænd aldrig forbrændingsmotoren i højt græs eller i den laveste klippehøjde. Det er ikke nemt at starte i dette tilfælde. Efter starten arbejder forbrændingsmotoren altid med det optimale arbejdsomdrejningstal som følge af en fast gasindstilling.

Start ved kold forbrændingsmotor:

• Kun ved MB 248, MB 248 T: Tryk tre gange på primeren (1).
• Tryk motorstop bøjlen (2) mod styret, og hold fast.
• Startkablet (3) trækkes langsomt ud til kompressionsmodstanden. Træk derefter kraftigt igennem til en armslængde. Startkablet (3) føres igen langsomt tilbage, så det igen kan rulles op. Gentag efter behov, indtil forbrændingsmotoren er i gang.

Start ved varm forbrændingsmotor:

Undgå at beskadige maskinen! Er forbrændingsmotoren varm, skal primeren ikke trykkes ind. Forbrændingsmotoren kan dog blive hurtigt afkølet ved meget koldt vejr.

- Start som ved kold forbrændingsmotor. Kun ved MB 248, MB 248 T: Primeren (1) skal ikke trykkes ind.

10.2 Stands

forbrændingsmotoren

For at standse forbrændingsmotoren slippes motor stopbøjlen (15). Forbrændingsmotoren og kniven standser efter en kort udløbstid.

10.3 Bøjle fremdrift (MB 248 T, MB 253 T)

Start fremdriften:

• Start forbrændingsmotoren. (⇒ 10.1)
• Træk fremdriftsbøjlen (1) mod styrehåndtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremefter.

Sluk fremdriften:

- Slip fremdriftsbøjlen (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.

10.4 Niveaumåler

Græsopsamlingskurven er udstyret med en niveaumåler (1) på græsopsamlingskurvens øverste del.

Luftstrømmen, der opstår ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren (2): Græsopsamlingskurven fyldes med afklippet affald.

Efterhånden som græsopsamlingskurven fyldes med græs, reduceres denne luftstrøm, og niveaumåleren synker ned (3):

• Tømning af den fyldte græsopsamlingskurv (⇒ 10.5).

10.5 Tøm græsopsamlingskurv

Risiko for kvæstelser!

Før græsopsamlingskurven tages af, skal forbrændingsmotoren være standset af hensyn til sikkerheden.

• Hægt græsopsamlingskurven af. (⇒ 7.6)
• Hold græsopsamlingskurven på grebet (1) og på håndtaget (2), og tøm kurven.
• Kontroller, at spjældet (3) er lukket korrekt. Sæt græsopsamlingskurven på. (⇒ 7.6)

11. Vedligeholdelse

11.1 Generelt

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (→ 4.).

Årlig vedligeholdelse udført af forhandleren:

Plæneklipperen bør kontrolleres af forhandleren en gang om året. VIKING anbefaler en VIKING forhandler.

11.2 Rengør maskinen

Vedligeholdelsesinterval:

After hver brug

Risiko for kvæstelser!

Stands forbrændingsmotoren, og træk tændrørshætten ud. Benzintanken skal tømmes (køres tom), før maskinen stilles i rengøringspositionen.

Rengøringsposition:

• Vælg skæretrin 1. (⇒ 7.7)
- Løsn styrehåndtagets øverste del (1) ved at dreje de to drejegreb (2).
- Åbn og hold udkastningsspjældet.
- Stil maskinen op i rengøringspositionen, indtil den selv kan stå.

11.3 Forbrændingsmotor

Vedligeholdelsesinterval:

Se betjeningsvejledningen til forbrændingsmotoren.

Generelle anvisninger:

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den vedlagte betjeningsvejledning til forbrændingsmotoren.

For at sikre lang levetid er det vigtigt, at der altid er tilstrækkelig høj oliestand, samt at olie- og luftfilteret udskiftes regelmæssigt.

I betjeningsvejledningen til forbrændingsmotoren findes oplysninger om de anbefalede olieskift-intervaller samt informationer om motorolien og påfyldningsmængden.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

11.4 Kontroller knivens slidgrænse

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed". (→ 4.)

Vedligeholdelsesinterval:

Før hver brug.

Risiko for kvæstelser!

En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse. Knivens slitage afhænger af anvendelsesstedet og varigheden. Anvendes maskinen på en sandet bund eller ofte under tørre betingelser, slides kniven mere og hurtigere end normalt.

Kontrol:

Kniven (1) skal renses grundigt før hver kontrol.

- Stil maskinen i rengøringspositionen. (⇒ 11.2)

Knivtykkelse:

Knivtykkelsen (A) skal være mindst 2 mm overalt. De vigtigste punkter er markeret på billedet. (Kontroller med en skydelære).

Slidgrænse for skærene:

Skærene må maksimalt slibes 5 m m ned – afstand (B). Læg en lineal (2) mod den forreste knivkant (3), og kontroller slitagen.

11.5 Vedligeholdelse af kniven

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed". (⇒ 4.) Det anbefales, at kniven efterslibes af en forhandler.

Demonter kniven:

Brug en træklods (1) (ca. 60 x 60 mm) som modhold for kniven (2) under demonteringen.

- Løsn og skru knivbolten (3) ud. Skru knivbolten (3), skiven (4) ud, og tag kniven (2) af.

Slib kniven:

Risiko for kvæstelser!

Brug altid beskyttelsesbriller og handsker under slibningen.

• Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.
• Skærevinklen på 30° skal overholdes.
  • Overhold slidgrænserne under slibningen.

Risiko for kvæstelser!

Kniven skal udskiftes, hvis der er hakker eller ridser i den, eller hvis slidgrænsen (⇒ 11.4) er nået.

Monter kniven:

Brug en træklods (1) som modhold for kniven (2) under monteringen.

Laskerne på undersiden af kniven forhindrer forkert montering.

• Påfør knivbolten (3) Loctite 243.

• Sæt kniven (2) med de ombukkede kanter opad på knivbøsningen (5).
• Sæt låseskiven (4) på, og fastspænd den med knivbolten (3) med 60 - 65 Nm.

Risiko for kvæstelser!

Det foreskrevne

tilspændingsmoment for knivbolten skal overholdes nøje.

Udskift låseskiven (4), hver gang kniven monteres.

Udskift knivbolten (3), hver gang kniven udskiftes.

11.6 Opbevaring (vinterpause)

Ved længere driftspauser (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.
- Tøm benzintanken og karburatoren (f.eks. ved at køre dem tomme).

- Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet).

Brandfare!

Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.

• Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren).

- Udfør en olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

- Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

12. Transport

12.1 Transport

Risiko for kvæstelser!

Overhold kapitlet "Sikkerhed" før transporten. (⇒ 4.) Maskinen skal løftes af to personer. Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker). Træk tændrørshætten af, før maskinen løftes eller transporteres.

Løft eller bær maskinen:

• Løft og bær kun maskinen på holdepunktet (1) og på styrehåndtagets øverste del (2), eller hvis dette er klappet ned på styrehåndtagets nederste dele (3) (se billedet [A]).

Transporter maskinen:

Risiko for kvæstelser!

Maskinen må kun surres fast, när den står på alle fire hjul. Kniven ligger ikke frit i denne position, og der kan ikke sive motorolie eller benzin ud (se billedet B).

Fastgør maskinen under transporten på en flade (anhænger, bil osv.) med egnede og tilstrækkeligt dimensionerede hjælpemidler, så den ikke kan glide. Fastgør tove og seler på følgende steder på maskinen:

- Forhjul, baghjul

- Styrehåndtagets nederste dele

13. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

Benzindrevne plæneklippere

Firmaet VIKING påtager sig intet ansvar for ting- og personskader, som opstår som følge af, at henvisningerne i betjeningsvejledningen misligholdes, især hvad angår sikkerhed, betjening og vedligeholdelse, eller hvis der anvendes påbygningskomponenter eller reservedele, der ikke er godkendt af VIKING.

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- Græsopsamlingskurv

– Kilerem (MB 248 T, MB 253 T)

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

• Produktændringer, der ikke er godkendt af VIKING.
• Anvendelse af forbrugsstoffer, der ikke er godkendt af VIKING (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
• Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet.
• Brug af produktet til andet end det af producenten foreskrevne formål.
• Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
  – Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

- Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.

• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet.
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

14. Miljøbeskyttelse

Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, när den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 4.9) i forbindelse med bortskaffelse.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

15. Standardreservedele

Knive MB 248, MB 248 T

6350 702 0102

Knive MB 253, MB 253 T

6371 702 0101

Knivbolt

9008 319 9028

Låseskive

0000 702 6600

Knivens fastgørelseselementer (f. eks. knivbolten) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås som tilbehør hos din VIKING forhandler.

16. Producentens EF-overensstemmelseserklæring

Vi,

VIKING GmbH

Plæneklipper, håndbetjent med forbrændingsmotor (MB)

Fabrikat: VIKING

Type: MB 248.3

MB 248.3 T

Serienummer: 6350

Type: MB 253.0

MB 253.0 T

Serienummer: 6371

er i overensstemmelse med følgende EU-direktiver:

Produktet er udviklet i overensstemmelse med følgende standarder:

EN ISO 5395-1, EN ISO 5395-2

Navn og adresse på pågældende myndighed:

Sammensætning og opbevaring af teknisk dokumentation:

Johann Weiglhofer

VIKING GmbH

Konstruktionsåret og serienummeret står på maskinens typeskilt.

MB 248.3, MB 248.3 T

Målt lydeffektniveau: 95,2 dB(A)

Garanteret lydeffektniveau: 96 dB(A)

Sektionsleder for forskning og produktudvikling

17. Tekniske data

MB 248.3 / MB 248.3 T:

Serienummer: 6350

Forbrændingsmotor, 4-takts

type: forbrændings- motor

Nom. effekt ved 1,6 - 2900

mærkehastighed: kW-omdr./min.

Slagvolumen: 125 ccm

Benzintank: 0,8 l

Skæreanordnings- type: Knivbjælke

Klippebredde: 46 cm

arbejdspladsen L_pA 85 dB(A)

Usikkerhed K_pA 1 dB(A)

Anført vibrationska- rakteristik iht.

EN 12096:

Målt værdi a_hw 4,85 m/sek. ^2

Usikkerhed K_hw 2,43 m/sek. ^2

Måling iht. EN 20643

L/B/H: 155/52/106 cm

Vægt: 27/29 kg

MB 253.0 / MB 253.0 T:

Serienummer: 6371

MB 253.0 / MB 253.0 T:

Forbrændingsmotor, 4-takts type: forbrændings-

Motortype: Kohler XT675

Nom. effekt ved 2,2 - 2800

mærkehastighed: kW-omdr./min.

Slagvolumen: 149 ccm

Benzintank: 1,4 l

Skæreanordnings-

type: Knivbjælke

Klippebredde: 51 cm

Klippeanordningens

I henhold til direktiv

2006/42/EC:

Støjniveau på

arbejdspladsen L_pA 86 dB(A)

Usikkerhed K_pA 1 dB(A)

Anført vibrationska- rakteristik iht.

EN 12096:

Målt værdi a hw 6,40 m/sek. ^2

Usikkerhed K_hw 2,56 m/sek. ^2

Måling iht. EN 20643

Sikkerhedsanord- ning: Motorstop

Klippehøjde: 25 - 75 mm

Fyldemængde

græsopsamlings-

kurv: 55 l

18. Fejlsøgning

* Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere.

Se betjeningsvejledningen til forbrændingsmotoren.

Fejl:

Forbrændingsmotoren starter ikke

Mulig årsag:

• Motorstopbøjlen er ikke trykket ind.
  – Benzintanken er tom; benzinslangen er tilstoppet.
  – Dårlig, forurenet eller gammel benzin i tanken.
  – Luftfilteret er snavset.
• Tændrørshætten er trukket af tændrøret; tændrørskablet er fastgjort dårligt på tændrørshætten.
• Tændrøret er tilsodet eller beskadiget; forkert elektrodeafstand.
  – Primeren er ikke aktiveret (MB 248, MB 248 T).

Afhjælpning:

– Tryk motorstopbøjlen mod styrehåndtaget, og hold fast. (⇒ 10.1)

• Fyld benzin på; rens benzinslangen. ✗
• Anvend altid frisk kvalitets- og blyfri benzin (92 oktan); rens karburatoren. ✗
• Rens luftfilteret. ✗
• Sæt tændrørshætten på; afprøv forbindelsen mellem tændrørskablet og -hætten. ✕
  – Rens eller udskift tændrøret; indstil gnistgabet. ✗
  – Tryk 3 gange på primeren før opstarten. (⇒ 10.1)

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder.

Mulig årsag:

• Plæneklipperhuset er tilstoppet.
• Græsslåning med for lavt skæretrin eller fremføringshastigheden er for høj i forhold til klippehøjden.
  – Der er vand i benzintanken og karburatoren, karburatoren er tilstoppet.
  – Der er snavs i benzintanken.
  – Luftfilteret er snavset.
• Tændrøret er tilsodet.

Afhjælpning:

– Rengør plæneklipperhus (træk tændrørshætten af!). (⇒ 11.2)
- Indstil et højere skæretrin, eller reducer skubbehastigheden. (⇒ 7.7)
– Tøm benzintanken, rens benzinslangen og karburatoren. ✗
- Rengør benzintanken. ✗
- Rens luftfilteret. ✗
- Rens tændrøret. ✗

Fejl:

Forbrændingsmotoren bliver meget varm.

Mulig årsag:

• For lav oliestand i
  forbrændingsmotoren.
• Køleribberne er snavsede.

Afhjælpning:

- Skift motorolien. (⇒ 7.8)

– Rens køleribberne. (⇒ 11.2)

Fejl:

Kraftige vibrationer under driften.

Mulig årsag:

• Klippeværktøj defekt.
• Forbrændingsmotoren sidder løs.

Afhjælpning:

- Kontroller og reparer evt. kniven, knivakslen og knivfastgørelsen (knivbolt og låseskive). ✗

- Spænd forbrændingsmotorens monteringsbolte. ✗

Fejl:

Ujævnt snit, plænen bliver gul

Mulig årsag:

- Kniven er sløv eller slidt

Afhjælpning:

– Slib eller udskift kniven (⇒ 11.4), (⇒ 11.5), ✕

19. Serviceplan

19.1 Leveringsbekræftelse

Model: ____ Serienummer: Dato: _________ Næste service Dato: _________

19.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, när du får serviceret din maskine.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn
