BRUKSANVISNING XRSS 264 RVS AMANA

Viktig sakerhetsinformation

Kassera ditt kylskap pa ratt satt

Ta av handlagen after montering...

Att stanga av larmet:

Tryck pa

knappen.

Mekanisk filtreringsenhet

Partikelreduktion klass 1

Standard nr 53: Halsoeffekter

Kemisk reduktionsenhet

Mekanisk filtreringsenhet

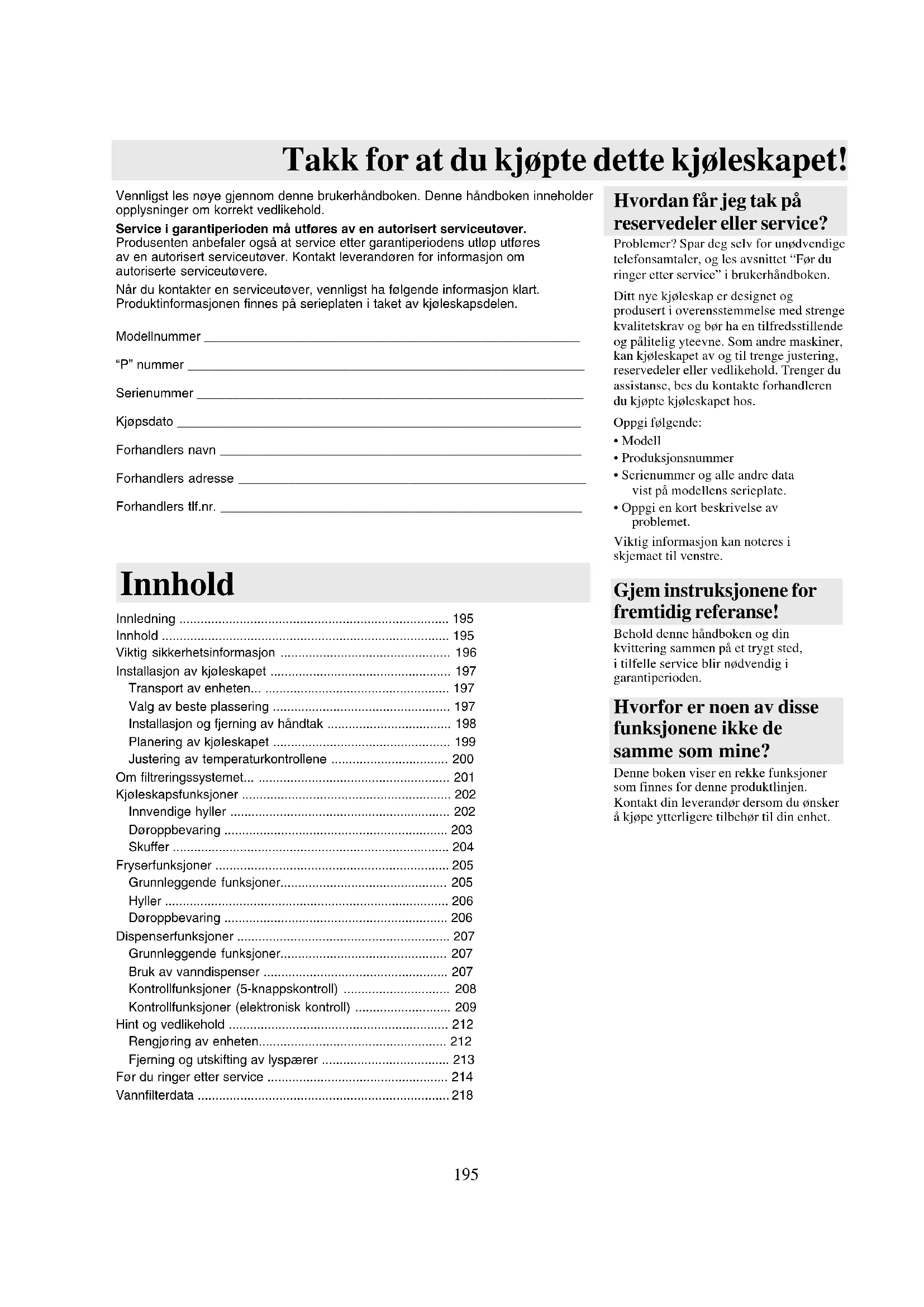

Takk for at du kjøpte dette kjøleskapet!

Vennligst les naye gjennom dette brukerhandboken. Denne handboken inneholder opplysninger om korrekt vedlikehold.

Service i garantiperioden ma utfores av en autorisert serviceutover.

Produsenten anbefaler ogsa at service etter garantiperiodens utlop utfores av en autorisert serviceutover. Kontakt leverandoren for informasjon om autoriserte serviceutovere.

Nár du kontakter en serviceutover, vennligst ha følgende informasjon klart.

Produktinformasjonen finnes på sérieplaten i taket av kjoleskapsdelen.

Modellnummer

"P" nummer

Serienummer

Kjøpsdato

Forhandlersnavn

Forhandlers adresse

Forhandlers tlf.nr.

Innhold

Innledning 195

Innhold 195

Viktig sikkerhetsinformasjon 196

Installasjon av kjoleskapet 197

Transport av encheten 197

Valg av beste plassering 197

Installasjon og fjerning av handtak 198

Planering av kjoleskapet 199

Justering av temperaturkontrollene 200

Om filtreringssystemet. 201

Kjoleskapsfunksjoner 202

Innvendige hyller 202

Doroppbevaring 203

Skuffer 204

Fryserfunksjoner 205

Grunnleggende funksjoner. 205

Hyller 206

Doroppbevaring 206

Dispenserfunksjoner 207

Grunnleggende funksjoner. 207

Bruk av vanndispenser 207

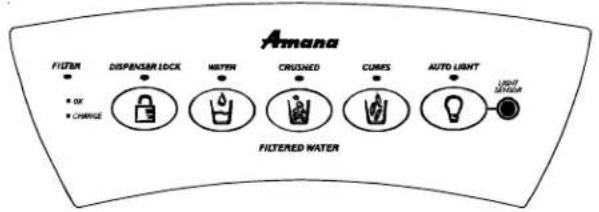

Kontrollfunksjoner (5-knappskontroll) 208

Kontrollfunksjoner (elektronisk kontroll) 209

Hint og vedlikehold 212

Rengjoring avenheten. 212

Fjerning og utskifting av lyspeerer 213

Ditt nye kjoleskap er designet og
produsert i overensstemmelse med strenge
kvalitetskrav og bør ha en tilfredsstellende
og palielig yteevne. Som andre maskiner,
kan kjoleskapet av og til trenge justering,
reservedeler ell vedlikehold. Trenger du assistanse, bes du kontakte forhandleren du kjopte kjoleskapet hos.

Oppgi ffolgende:

• Modell

Produksjonsnummer

• Serienummer og alle andre data vist pa modellens serieplate.

• Oppgi en kort beskrivelse av problemet.

Viktig informasjon kan noteres i skjemaet til venstre.

Gjem instruksjonene for fremtidigREFERANE!

Behold donne handboken og din kvittering sammen pa et trygt stcd, i tilfelle service blir ndvendig i garantiperioden.

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser enrekke funksjoner som finnes fordenne produktlinjen. Kontakt din leverandor dersom du onsker akjopeytterligere tilbehor til din enhet.

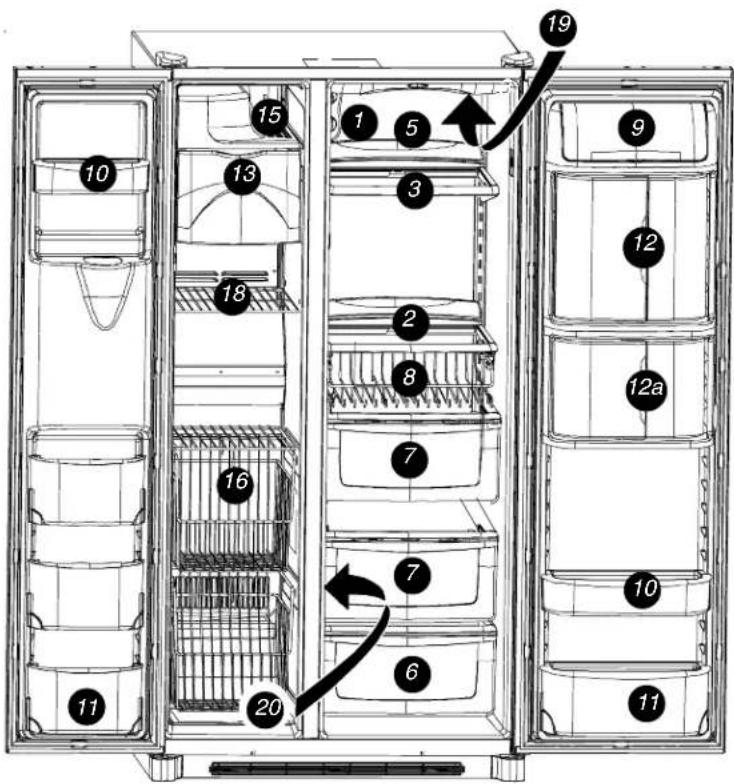

Funksjonsoversiktig

1. Temp Assure -kontroller
2. Spill SaverTM-hylle
3. Spill SaverTM Easy GlideTM-hylle
4. Slide GlideTM-hyller - ikke vist
5. Hyleforlenger bak
6. Paleggs-/gronsaaksskuff
7. Gronnsaksskuff
8. Beverage Organizer™
9. Meierivaresenter
10. Dorspann
    10a. Spanngriper - ikke vist
11. Vippespann
12. Beverage ChillerTM
    12a. Mini-Beverage ChillerTM
13. Isbeholder
14. Ismaskin - nikke vist
15. Iskremhylle
16. Stor-Mor system
17. Hengende tradhyle -iks vist
18. Fastsittende fryserhylle
19. Vannfilter -化进程
20. Luftfilter -化进程 vist
21. Lys -ikke vist

Kjoleskap - Øvre del

Kjoleskap -nedrel

Fryser

Dispenser

Viktig sikkerhetsinformasjon

Vær oppmerksom på sikkerhetssymboler,-ord, og-etiketter

FARE

FARE-Uminderbar fare som VIL resulte i alvorlige personskader aller dodsfall.

ADVARSEL

ADVARSEL-Farer erler farlige vaner som KAN resultere i alvorlige personskader erller dodsfall.

FORSIKTIG

FORSIKTIG-Farer aller farlige vaner som KAN resultere iindre personskader aller produkt- aller eiendomsskader.

FARE

For a redusere risikoen for skade aller dodsfall, folg grunnleggende forholdsregler, inkludert:

Forsvarlig avhending av kjoleskapet

VIKTIG: Barn som sperres innate, og kvelning er/DDke problemer som horer fortiden til. Kjoleskap som er kastet ell erterlatt, er fremdeles farlige - selv om det bare er i "et par dager". Folg anvisingene nedenfor for a hindre ulykker his du skal avhende det gamle kjoleskapet.

GJØR FOLGENDE FØR DU KASTER GAMLE KJØLESKAP ELLER FRYSERE:

-Ta av dorene.
-La hyllene sta igjen, sik at det er vanskeligere for barn a krype inn i skapet.

De advanslene og viktige sikkerhetsinstruktene som vises i donne handboken omfatter ikke alle mulige tilstander og situasjoner som kan oppsta. Sunn fornuft og varsomhet ma utvises ved installationsjon, vedlikehold og bruk av kjoleskapet. Kontakt alltid din forhandler, leverander, serviceagent uller produsent vedrørende feil uller tilstander som du ikke forstár.

Installasjon av kjøleskapet

Disse instruksjonene er ment som en veiledning under installationsjon av encheten. Produsenten aksepterer ikke ansvar for feilinstallasjon av kjoleskapet.

Trinn som skal følges...

Kjoleskapet mä installereres av en godkjent installer o i henhold til disse installasjonsanvisingene. Må kjoleskapets dörapning, dybde og bredde. Fjern handtak og dorer hvis det er nødvendig. Installatoren må ogsa gjore falgende:

1. Folge det lokale vann- og elektrisitetsverkets forskritter nár det gjelder tikkobling.
2. Koble til vanntilforselen for elektrisiteten tilkobles.

Service på eller utskifting av strømledningen på utføres av en godkjent serviceutover.

Krav til installasjon

1. Koble til et jordet uttak med separat 230-240 volt, 50 hz., 10A krets stromledning med Y-kobling.
2. Beskytt myke gulv med papp ell matter.
3. Sett kjoleskapet pa gulv som kan bae opptil 429 kg.
4. Sorg for en klaring pà 5 mm på haver side af kjoleskapet. Modeller som er dypere enn 60 cm, skal ha en klaring pà 12,7 mm.
5. Modeller som er 60 cm dype.

Skjaer av hjornene pa benken til en vinkel pa 45 grader hvis benkeplaten har et 25mm overheng. Sorg for en klaring pa 5 mm pa hver side af kjoleskapet, og 7 mm over kjoleskapet, for a gjore installasjonen og nivelleringen lettere. Det kreves ingen minsteavstand til bakvegen.

Fjerning av tresokkel

FORSIKTIG

Unngå personskade eller skade på inventar. To personer må til for Å fjerne trespassokkelen.

1. Fest dorene med teip for a forhindre utilsiktet apning av dorene.
2. Skyy en egnet tralle under pa sider av kjoleskapet.
3. Pakk et teppe erer en matte rundt kjoleskapet. Legg stroppen rundt kjoleskapet. Stikk transportputene av skumplast som ligger i esken, under stroppen. Stram stroppen godt til.
4. Senk/TRallen mot gulvet med handtakene pa trallen pa undersiden.
5. Fjern de to overste boltene fra planken.
6. Reis kjoleskapet og trallen helt opp. Fjern stroppen.
7. Skyy trallen under pa motsatt side av kjoleskapet.
8. Gjenta trinn 3 til 5.
9. Fjern tresokkelen.
10. Reis kjoleskapet og trallen helt opp og fjern trallen.

VIKTIG!

La ikke kjoleskapet ligge pa sider longer enn det som er nodvendig for a fjerne boltene.

Fjerning og utskifting av dorer og hengsler

• Kontakt en kvalifisert installer for a utfore dette.

Installasjon av kjøleskapet

Installasjon og fjerning av handtak

Handtakene finnes i kjoleskapdselen av eheten. Lister, plugger og pyntelister finnes i litteratursamlingen.

Gripehandtaki hel lengde (ikke av rustfritt stål)

1 Fjern to 1 / 4'' sekskantsmutterefra bunnen av kjoleskapets og fryserens dor.

2 Sammenstill dörhändtakene med de överste og nederste dörklipssett og gli ned til skruehullene nederst på händtakene passer til dorens skruehull.

3 Sett skruene som ble tatt ut i trinn 1 inn i handtakets nederste hull.

4 Sett lister over den nederste delen av handtaket og holdere pa bunnen av doren.

For afferne etter forste installasjon...

1 Fjern fire 1/4" sekskantsmuttere fra toppen og bunnen av dorene.

2 Sammenstill d\rhandtakene med skruehullene, og sett skruene som ble tatt ut i trinn I inn i hullene.

3 Sett fargede pyntelister ove. skruehullene pa toppen og bunnen av handtakene.

• Smekk på plass ved Å innette den store runde enden Först.

For afferne etter forste installasjon...

Det kan blin ndvendig a ta handtakene ut ved flyting av enheten gjennom trange plasser.

3 Plasser den andere handtaksenden over den øvre dorklipsen og gli sa langt opp som mulig.

Installasjon av kjøleskapet

Installasjon av händtakene fortssatt

Handtak av rustfritt stal fortssatt

5 Sett skruepluggen inn i borehullet.

For afferne etter forste installation...

6 Gjenta trinn 2 til 5 for Å installere fryserhandtaket.

Tilkobling av vann

• Kontakten kvalifisert installer for utfere dette.

Planering av kjoleskapet

FORSIKTIG

• Unngå skade på vegger og gulv, beskytt mykevinylgulvller annet gulvbeegg med papp, matterller annet beskyttende materiale.
• Unngå skade eller brudd på justeringsbolt, bruk ikke stromdrevne verktøy til planering av køleskapet.
• Enheten ma IKKE justeres til Å blkortere enn 173,9 cm (minus hengsel og hette). Ellers kan skade pa komponenter pa undersiden forekomme.

Nodvendige verktoy

• 3/8" sekskantdriver - Vaterpass

1 Fjernfotristen og de nederste hengelsddekslene

• Apne begge dorer til 180^ , eller sa mye som mulig, for fjerning.

3 Vri begge bakre justeringsskruer (B) med klokken for a lofte og mot klokken for a senke.

2 Vri begge forreste justeringsskruer (A) med klokken for a lofte og mot klokken for a senke.

4 Kontroller med vaterpass at kjoleskapet heller 6 mm bakover, for korrekt dorlukning.

• Sett fotristen tilbake dersom encheten er stabil og plan.

Hva gjør jeg dersom mine dører ikke erSAMmenstilte?

-Ta doren som er hoyest, og vri den forreste justeringsskruen mot klokken. Fortsett inntl dorene sitter rett overfor hverandre.
- Dersom dorene fortsett ikke sitter rett overfor hverandre nár justeringsskruen cr vredd sa langt mot klokken som mulig, vri da den andre forreste justeringsskruen med klokken.
- Sett tilbake fotristen.

Hva gjør jeg dersom min enhet viper?

Vri den bakre justeringsskruen med klokken for a lofte det vippende hjornet.
- Sett tilbake fotristen.

Installjon av kjøleskapet

Justering av temperaturkontrollene

Dette kjoleskapet er konstruert til bruk ved vanlige husholdningstemperaturer på 16^ til 43^ .

1 Finn kjoleskaps- og fryserkontrollene overst pa venstre vegg i kjoleskapsdelen, og innstill begge kontroller til 4.

VIKTIG: Dersom fryserkontrollen er satt til Off (av) vil hverken kjoleskapet eller fryseren kjoles.

2 Vent ett dogn pa at temperaturene stabiliserer seg.

VIKTIG: Pga. enhetens design skal temperaturjusteringer alltid begynne med fryserdelen.

3 Kontroller om frysertemperaturer er -17o til-16oC.

4 Kontroller om kjoleskapsdelens temperatur er 3^ til 4^

5 Gjenta prosessen som nodvendig.

• Plasser termometeret i et glass med vegetabilsk olje midt i frysteren og fortsett med trinn 3 i avsnittet Temperaturjustering.

Til kjoleskap

• Plasser termometer et glass med vannmidt i encheten og fortsett med trinn 3 i avsnittet Temperaturjustering.

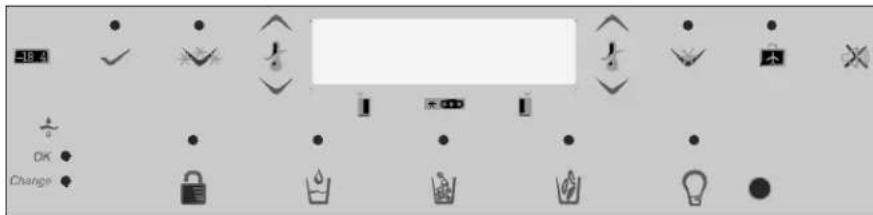

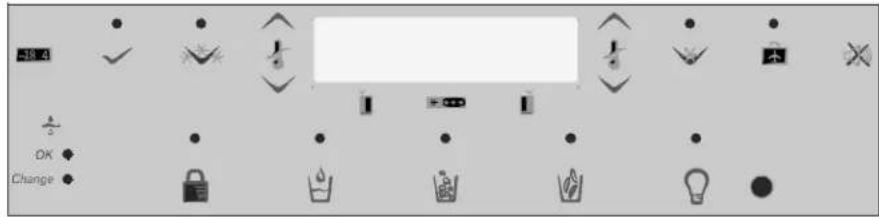

Modeller med elektronisk temperaturkontroll

1 For à innstille frysertemperaturen, bruk knappene ved widen av knappen. En innstilling på -17° til -16°C (0° til 2° F) anbefales.

• Bruk knappen til á skru opp for frysertemperaturen eller til á skru ned for temperaturen.
  Trykk gnappen for a bekrefte innstillingene.

2 For à innstille kjoleskapstemperaturen, bruk knappene ved sider av knappen. En innstilling på 3^ til 4^ ( 38^ til 40^ ) anbefales.

• Bruk knappen til Å skru opp for kjoleskapstemperaturen, eller til Å skru ned for temperaturen.
• Bruk knappen for à bekrefte innstillingene.

3 Det tar opp til 24 timer for kjoleskapet a na mältemperaturen. MERK: Dersom kjoleskapet allerede er i bruk vil temperaturendringen oppnas etter 5-8 timer.

Om filtreringssystemet...

Fjerning og installationsjon av vannfilter

ADVARSEL

For a unng alvorig personskade ell ddsfall, bruk ike enheten i omrder hvor vannet er utrygt eller av ukjent kvalitet, uten desinfisering forller etter bruk av filter.

FORSIKTIG

• Bypasspatroner filtrerer IKKE vannet. Sørg for á ha en reservepatron tilgengelig nár filteret skal skiftes.
• Dersom vannfiltringssystemet fryser skal filterpatronen utskiftes.
• Dersom systemet ikke har vaert i bruk i flere maneder, og vannet har en ubehagelig smak eller lukt, skal systemet gjennomskylles ved a helle ut 2-3 glass med vann. Dersom den ubehaglige smaken erller lukten vedvarer, ma filterpatronen skiftes ut.

1 Fjern den blå bypass-hetten og legg til side for senere bruk.

2 Fjern segletiketten fra filterenden og settinn i filterhodet.

• Roter forsiktig med klokken inntil filteret stopper og filterdekselet smekkes på plass.

3 Reduser vannspruten ved Å skylle luft fra systemet. La vannet rinne kontinuereg (i cirka 2 minutter) gjennom dispenseren inntil vannet rinner jevnt.

• Ytterligere skyllng kan vare nodvendig i visse omrader, hvor vannet er av darlig kvalitet.

Jeg forsøker Å skylle vann gjennom systemet, men detkommen ikke noe vann?

Hva gjør jeg dersom jeg ikke onsker Å bruke vannfiltreringsystemet?

Dispenserfunksjonden kan brukes uten vannfilterpatronen. I slike tilfeller ma du skifte ut filteret med den blå bypass-hetten.

Utskifting av vannfilteret

VIKTIG: Luft fanget i systemet kan fore til at vannet aller patronen stotes ut. Utvis forsiktighet ved fjerning.

1 Vri filteret mot klokken inntil det utloses fra filterhodet.
2 La vannet dreneres fra filteret ned i vasken ell er et toalett, og kast filteret som vanlig husholdningsavfall.
3 Tørk opp gjenværende vann i filterdekselet og fortsett med installasjonstrinn 2 og 3.

Noen dispensermodeller har en indicator som viser nár et vannfilter skal skiftes ut. For instruksjoner om hvordan delle funksjonen brukes og nullstilles, henvises det til avsnittet om dispenserfunksjoner i din handbok.

For enheter uten indicatorfungtion skal filteret skiftes ut cirka hver 6. maned.

VIKTIG: Vannkvalitet og -mengde pärvirken vannfilterpatronens levetid. Patronen ma muligvis skiftes ut oftere dersom det brukes store mengder vann, eller vannet er av darelig kvalitet.

Replacement Water Filter patronmodell OWF51 fas fra forhandlere og servicesentre. Kontakt din lokale leverandor for mer informasjon.

Kjøleskapsfunksjoner

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser en rekke funksjoner som er tilgengelig i dette Produktlinjen. Dersom ditt kjoleskap ikke har alle disse funksjonene, kan du kjope mange av disse ved Å kontakte din lokale leverandør.

Innvendige hyller

FORSIKTIG

For a unnga persokade ellr skade pa eiendom, gjor folgende:

• Kontroller at hyllen sitter trygt for matvarer plasseres pa hyllen.
• Handter de termisk herdede glassyllene med varsomhet. Hylene kan plutselig knuse hvis de farr sprekker ell skraper, ell ved bra temperaturforandringer.

Side GlideTM-hyiller (noen modeller)

Side Glide™ -hyller festes p à en dobbel tverrstangsamling

bakikjoleskapet.Hyllene kan settes ved sider av haverandre,dersom en bredere overflate onskes.De kan ogsa festes

til haver sin tverstang, og gli til venstre eller hoyre etter behov.

For a fjerne og installere hyllen:

For a fjerne hyllen, loft hyllen 10^ for a ta den av den dobbelte tverrstangen, og loft ut.
- Hyllen installeres ved á folge motsatte fremgangsmåte.

For a flytte hyllene sidelengs:

Loft den forreste delen av hyllenlett opp og dra til hoyre ellervestre.

For a fjerne og installereden dobbelte tverstangsamlingen:

For a fjerne samlingen, dra den opp fra metallsporet.
For a installere samlingen, folg motsatte fremgangsmate.

SpillsaverTM Easy GlideTM (noen modeller)

SpillsaverTM Easy Gliede -hylene er lette a renjore med en funksjon som gjor det mulig a trekke hylene ut. Glasshyllen kan ogsa tas helt ut, ved a dra hylen sa langt ut som mulig, og deretter lofte opp og ut av rammen
- Se instruktjone for Spillsaver™ stasjonäre hyller for fjern hyllen og rammen.

SpillsaverTM

SpillsaverTM stasjonere hyller fanger opp mindre s0l, sik at det er lettere a torke opp.

Hylleforlengere bak (noen modeller)

Hylleforlengerne bak i kjoleskapet forhindrer ting i a fallened bak hylen.

For a fjerne og installere hyleforlengeren:

• Forlengeren fjernes ved a dra den rett opp fra delve hyllen.
• Forlengeren installeres ved a innette hylleforlengerens poster i hyllerammens huller.

Kjøleskapsfunksjoner

Droppbevaring

Meierivaresenter

Meierivaresenteret gir grei oppbevaring av matvarer som smor, yoghurt, ost osv.

Meierivaresenteret sitter i doren, og kan justeres. Det kan flyttes rundt, alt etter oppbevaringsbehov.

Fjern meierivaresenteret ved a dra opp og ut.
- Sett meierivaresenteret inn igjen ved a utfore prosedyren i omvendt rekkefolge.

Vippespann

(noen modeller)

Vippespann bestar av en spann og ramme, som gir justerbar og grei oppbevaring av matvarer i doren. Spannen vipper frem, sik at det er lettere a na matvarene, og loftes ut for rengjering og justering.

Ta spannen ut ved a vippe den frem og dra rett ut.
- Sett spannen inn igjen ved Å gli spannen inn i spannrammen og trykk spannen opprett.

For a justere spannrammen:

• Ta spannen ut som forklart.
• Loft rammen av dorstøtten og plasser den pa onsket plass i doren.

Gripeputer

Gripeputene forhinder matvarer i a glirundt i spannen. Gripeputene kan tas ut og vaskes i overste hylle i oppvaskmaskinen.

Beverage ChillerTM/ Mini-ChillerTM

(noen modeller)

Temperaturregulert Beverage ChillerTM (drikkevaresenter) og temperaturregulert Mini Beverage ChillerTM holder drikkevarene opp til 3^ kaldere enn delve kjoleskapet. Luft fra fryseren passerer via luftinntak gjennom drikkevaresenteret.

Kontrollen for drikkevaresenteret er plassert
på den venstre veggen i kjoleskapet.
Kontrollen justerer melden av luft som
sirkulerer gjennom drikkevaresenteret.
Vri kontrollen mot den store snøikonen
for lavere temperatur.

For a fjerne og installere Beverage ChillerTM:

Hvis meierisenteret aller dorspannen sitterrett ovenfor Beverage Chiller, skal disse fjernes forst. Se de medfolgende instruksjonene for fjerning. La Beverage ChillerTM-samlingen gli opp og dra rett ut.
For a installere Beverage ChillerTM, sammenstill inntakshullene for kald luft (A) med et av de to luftinntakene (B)i doren. Trykk samlingen ned pa dorholderen til den stopper.

VIKTIG: Beverage Chiller™ vil/DD er sammenstilte med luftinntaket i doren.

Dorspann

Dorspann kan justeres, alt etter oppbevaringsbehov.
- Dorspannen fjernes ved a dra spannen opp og rett ut.
Dorspannen settes tilbake igjen ved a utfore prosedyren i omvendtrekkefolge.

Kjøleskapsfunksjoner

Skuffer

Påleggs-/grønnsaksskuff

med klimakontroll

Påeggs-/grønnsakssystemet er utstyrt med en skuff med en variabel temperaturkontroll som gjør den opptil 3^ lavere enn temperaturen i kjoleskapet. Skuffen kan brukes til pæleggsoppbevaring, eller oppbevaring av grønnsaker.

MERK: Kald luft kan senke kjoleskapstemperaturen.
Kjoleskapskontrollen ma kanskje justeres.

Kontroller

Kontrollene finnes pa veggen til venstre for hyllen, og regulerer lufttemperaturen i paleggs- / grønsaksskuffen. Innstil tild (kaldt) for normal kjoleskaptemperatur for grønnsaker med skinn. Bruk coldest (kaldest) til kjott erler andre paleggsvprodukter.

Grønnsaksskuff med klimakontroll

Garden FreshTM-skuffen holder grønnsakene friske lengre i et miljo med justerbar luftfuktigkeit.

Kontroller

Garden FreshTM-kontrollene regulerer fuktigheten i skuffen. Bruk innstillingen low (lav) for mat med skinn, og high (hoy) for mat med blader.

For a fjerne og installere skuffer:

For a fjerne skuffen, dra den helt ut. Vipp opp den forreste delen av skuffen og trekk rett ut.
- Skuffen settes tilbake igjen ved a utfore prosedyren i omvendt rekkefolge.

For a fjerne og installere gronsakshyyle:

• Loft opp veggsto tene og ta ut.
• Installer hyllen ved senke hyllen på vegstøtten og trykke inn til hyllen sitter riktig på bakveggen.

Tom hyllen for innhold. Dra Organizer helt ut og loft den forreste delen opp, sik at hyllen slipper fra hyllesporet. Dra rett ut.
Hyllen settes tilbake igjen ved a utfore prosedyren i omvendt rekkefolge.

Hvorfor er noen av disse funksjonene ikke de samme som mine?

Denne boken viser enrekke funksjoner som er tilgengelig i donne produktlinjen. Dersom ditt kjoleskap icke har alle disse funksjonene, kan du kjpe mange av dissc ved a kontakte din lokale leverandor.

Grunnleggende funksjoner

FORSIKTIG

• Bruk ikke makt nár armen til ismaskinen skal skyves opp eller ned.
• Isterningbeholderen skal ikke brukes til Å legge eller oppbevarne noe i.

Automatisk ismaskin

Denne ismaskinenlagerisen som brukes i dispensersystemet.

Bruk av ismaskinen for forste gang

• Kontroller at isbeholderen sitter på plass og at ismaskinens arm er nede.
  Nár fryseren nár mellom -18° til -17° C, fylles ismaskinen med vann og begyinner a arbeide.
• Det tar cirka 24 timer for den forste isen er fertig.
  Kast isen som lages i Iopet av de forste 12 timer for a fjerne eventuelle urenheter fra systemet.

Bruksanvisning

• Kontroller at isbeholderen sitter på plass og at ismaskinens arm er nede.
  Nár fryseren nár mellom -18° til -17° C, fylles ismaskinen med vann og begyinner á arbeide. En hel porsjon is dannes i lopet av 3 timer.
• Stopp isproduksjonen ved à heve armen i ismaskinen. Et tydelig klikk hores nár armen har kommet i riktig s
• Ismaskinen forblir off (stoppet) til armen skyves ned.

VIKTIG: Iskremhylten bar ikke installereres dersom ismaskinen er satt til "off" (av).

ferdj

Iskremhylle

Iskremhyllen gir plass til varer som skal kjoles.
eller fryses raskt.

• Iskremhyllen tas ut av isbeholderens skinner ved a dra rett ut.
  Hyllen settes tilbake igjen ved a utfore prosedyren i omvendt rekkefolge.

VIKTIG: Iskremhyllen bør ikke installeres dersom ismaskinen er satt til "off" (av).

Isbeholder

Isbeholderen finnes under den automatiske ismaskinen.

For a fjerne og installere isbeholderen:

Ta ut iskremhyllen. Hev armen til ismaskinen for a stoppe ismaskinen.
- Loft den forreste delen av beholderen og dra helt ut. Loft opp den forreste delen av beholderen og fjern.
Isbeholderen settes pa plass igjen ved a la den gli inn pa sporene under ismaskinen til beholderen lases pa plass. Senk ismaskinens arm for a aktivere ismaskinen, og sett inn iskremhyllen pa nytt.

VIKTIG: Isbeholderen ma lases
pá plass for korrekt istapping.
Beholderen er/DDke satt inn riktig
dersom fryserdoren/DDke kan
lukkes etterpa. Vri viboret
som vist for aSAMmestille
isbeholderen med enchetens
bakvegg.

Fryserfunksjoner

Hyller

Stor-Mor®-system

Tradkurver til a trekkes ut girlett tilgang til matvarer som ligger innerst. Hyllene kan fjernes for a imotekomme individuelle behov for oppbevaring.

For a fjerne eller installere Stor-Mor-hylle:

For a fjerne hyllen, smekk den hoyre sider av hyllen fra sporet og ta ut fra veggonteringsklipsen.
Gjordete i omvendtrekkefolge nár hyllen skal settes inn igjen.

MERK: Baksiden av hyllen skal fores helt inn i fryserrommet for a sitte fast. Feil sammenstilling vil fore til at hyllen beveger seg.

For a fjerne og installere kurver:

• Dra kurven helt frem for a fjerne den. Loft det forreste handtaket opp for a slippe kurven fra sporet og ta kurven ut.
  Gjordete i omvendt rekkefolge nár kurven skal settes inn igjen.

Droppbevaring

Dorspann

Det henvises til kjoleskapsavsnittet for instruksjoner.

Fastsittende fryserhylle

For a fjerne og installere hyller:

Fjern hyllen fra veggmonteringsklipsen og dra ut av venstre sideres monteringshull.
Gjordete i ovmendrrekkefolge nar hylen skal settes inn igjen.

Hengende tradhylle (noen modeller)

En hengende tradhyle gir ekstra oppbevaring for isterningbakker, grossen mat, ispakker, o.lign.

For a fjerne hyllen:

Klem sammen kroken pa den hengende tradhylen for a utlose hyllen fra hoyre side av Stor-Mol-hyllen. Hyllen svinger ned.
- Trykk kroken pa den hengende tradhyllen ut for a fjerne hyllen fra fryseren.

For a installere hyllen:

Gjor dette i omvendt rekkefolge nar hyllen skal settes inn igjen.

Vippespann til dør (noen modeller)

• Det henvises til kjoleskapsavsnittet for instruksjoner.

Grunnleggende funksjoner

Et lys aktiveres med full styrke i dispenseromradset ved tapping av is aller vann.

Front Fill Button (Forreste tapped) (noen modeller)

Den forreste Front Fill Button (tappeknapp) fungerer uavhengig av dispenserkontrollene, og utgjør et alternativ til dispenserputen for tapping av vann.

Denne funksjonen er practisk ved vanntapping til store beholderere som ikke passerinn i dispenserområdet (f.eks. sportsflasker, krukker, store gryter, kaffekanner, osv).

Funksjorden gjør det øgså mulig á tappede is og vann samtidig. Gjør dette ved á velge din foretrukne istappingsmåte fra dispenserens kontrollpanel. Trykke beholderen mot dispenser用户提供 mens du trykker på Front Fill Button (forreste tappingkapp).

Dispenserpute

Dispenserputen finnes på dispenseromradets bakvegg. När dispenserputen trykkes vil funksjonen valgt på dispenserkontrollpanelet utføres.

Flyttbart brett

Det flyttbare brettet nederst i dispensersområdet samler opp ltt sol og kanlett tas ut for renjoring og tømning.

Bruk av vanndispenser

FORSIKTG

Vær oppmerksom på folgende for á unngá personskade eller skade på inventor:

• Stikk ikke fingre, hender eller gjenstanderinn i dispenseråpningen.
• Bruk ikke skarpe gjenstander til Å knuse isen.
  Tapp icke vann direkte i tynne glass ellr skropelig porselen.

MERK: Ved forstegangsbruk, kan det gå opp til 1-2 minutter För den indre vanntanken fylles opp. Hell ut de forste 10-14 beholderè med vann etter kjoleskapet er blitt koblet til rropplegget i huset, og etter at ismaskinen ikke har vaert brukt på en stund.

For a bruke dispenserputen:

• Velg vann fra dispenserens kontrollpanel.
• Trykk en kraftig, äpen beholder mot dispenserputen.
• Slipp opp trykket pa dispensersperuten for a stanse tapping av vann. En liters mengde vann kan drype ut og samles opp i dispenserbrettet. Mye sol bør torkes av.

For à bruke Front Fill Button (forreste tappingnapp) (noen modeller):

• Sammenstill beholderen under Front Fill Button (forreste tappeknapp) ved hjelp av vanndrapene.
• Trykk og hold den tappingnappeninne.
• Slipp ut knappen nár du er ferdig. En liters mange de vann kan drype ut og samles opp i dispensersbrettet. Mye sol bør torkes av.

MERK: Nár vanndispenseren er aktiv i mer enn 5 minutter vil en automatisk lasesensor stenge for strommen til dispenserområdet. Se Automatisk utlásning forytterligere informasjon.

Dispenserfunksjoner

Kontrollfunksjoner

(5-knappskontroll)

Bruk av isdispenseren

For a tappe is:

• Velg Cubed (terninger) eller Crushed (knust) modus ved Å trykke på knappen på dispenserens kontrollpanel. Et grønt indicatorlys over knappen viser hva som er valgt.
• Trykk beholderen mot dispensersputen. Ved tapping av knust is skal beholderen holdes sa nær gliderennen som mulig for a unnga at knust is kastes utover gulvet. Valgmodus kan ikke endres mens isdispenserenBrukes.

MERK: När dispenseren er aktiv i mer enn 2 til 3 minutter vil en automatisk lasesensor stenge for strommen til dispensersomradet. Se Automatisk utläsning for ytterligere informasjon.

Denne funksjonen forhindrer tapping av is eller vann. For a lase erler lase opp for dispenseren:

For a lase dispenseren, trykk pa knappen Dispenser Lock (Dispenserlas) i 3 til 4sekunder. Et gront indicatorlys over knappen bekrefter at dispenseren na er last.
For a lase opp for dispenseren, trykk og hold knappen Dispenser Lock (Dispenserlas) nede i 3 til 4 sekunder. Det gronne indicatorlyset over knappen vil da slas av.

Hva gjor funksjonen Automatic Lock Out (automatisch utlåsning)?

Funksjonden automatisk utlåsning stopper strommen til vannog isdispenseren, nar en av disse har kjørnt kontinuereglig. Skjer dette, vil det gronne lyset aktiveres over knappen Dispenser Lock (Dispenserlås).

For a lase opp for dispenseren:

• For à lase opp for dispenseren, trykk pa knappen Dispenser Lock (Dispenserlás) i 3 til 4 sekunder. Det grønne indikatorlyset over knappen slas av.

Indikatorlys for filterstatus

Indikatorlyset for filterstatus fungerer som en paminnelse om a skife ut vannfilteret. Et gront indicatorlys lyser nari filteret er i god stand. Et radt lys tennes nar filteret bør skiftes ut. Det rode lyset vil forbli tent, inntil det nullstiles.

For a nullstille indicatoren:

• Trykk og hold knappene Dispenser Lock (Dispenserlås) og Water (Vann) nede smtidig i 3 til 4 sekunder. Det gronne indicatorlyset for filterstatus vil blinke 3 ganger nrfunksjonen er nullstilt.

FILTER

OK
CHANGES

Auto Light (Autolys)

Funksjonen Auto Light (Autolys) tilbyr muligheten for aktivere dispenserlyset ved halv styrke nar Light Sensor (Lyssensor) registerer at lysinivaet i rommet er lavt.

For a aktivere og deaktivere Auto Light

• For a aktivere, trykk pa knappen Auto Light (Autolys) pa kontrollpanelet. Et gront indicatorlys over knappen viser at sensoren er aktiv.
• For a deaktivere, trykk pa knappen Auto Light (Autolys). Det gronne indicatorlyset vil slas av.

MERK: Dispenserlyset vil fungere uansett om Auto Light (Autolys) er valgt aller icke.

Sabbath Mode (Sabbatmodus)

Denne modus brukes til a deaktivere strommen til LED og dispenserlys, mens kontrollfunksjonene forbliraktive.

For a aktivere Sabbath Mode (Sabbatmodus):

• Trykk og hold knappene Dispenser Lock (Dispenserlås) og Auto Light (Autolys) nede i 3 til 4 sekunder. Etter 3-4 sekunder vil LED og dispenserlysene slås av. I dette modus vil dispenserlys ikke slås påningar det tappers vann eller is.

For a deaktivere Sabbath Mode (Sabbatmodus):

• Trykk og hold knappene Dispenser Lock (Dispenserlås) og Auto Light (Autolys) nede i 3 til 4 sekunder. Etter 3-4 sekunder vil LED og dispenserlysene aktiveres.

MERK: I tilfelle stromsvikt i Sabbath Mode (Sabbatmodus) vil kontrollfunksjonene fortsett vare i Sabbath Mode (Sabbatmodus) nar strommen kobles til igjen.

Dispenserfunksjoner

Kontrollfunksjoner

(Elektronisk kontroll)

Bruk av vann- og isdispenseren (hovedaktivator)

Vann- og isdispenseren fungerer uavhengig av hverandre.

For a tappe vann:

Trykk pa

knappen

For a tapping is:

Trykk pa

Denne funksjonen forhindrer tapping av is aller vann.

For a lase aller lase opp for dispenseren:

• For a lase dispenseren,trykk pa knappen i 3 sekunder. Et gront indicatorlys over knappen bekrefter at

dispenseren na er last.

For a lase opp for dispenseren,trykk pa

knappen i 3 sekunder. Det gronne indicatorlyset over knappen vil da slas av.

Lysfunksjon

Lysfunksjonen har to innstlinger: OFF (av) aller AUTO.

MERK: Dispenserlyset vil lyse med full styrke nar is ell er vann tappes.

Innstillingen OFF (av) brukes nár lyset bare skal tennes under bruk.

Innstillingen AUTO lar SENSOR malc omgivende lysniva og justere dispenserlyset deretter. Nar sensoren registrarer lite omgivende lys (om natten, i et markt kjkken, osv.) vil dispenserlyset lyse med 50% styrke. Nar sensoren registrarer kraftig omgivende lys (opplyst kjkken, direkte sollys, osv.) vil dispenserlyset ikke lyse.

For a deaktivere AUTO-innstillingen:

Trykk pa knappen pa kontrollpanelet. Nar det gronne indicatorlyset over knappedisplayet slukkes, vil lyset bare fungere ved tapping av vann ell er is.
For a aktivere AUTO-innstillingen, trykk pa bknappen. Nar det gronne indicatorlyset over knappedisplayet tennes, vil lyset waar i AUTO-innstilling.

Indikatorlys for filterstatus

Indikatorlyset for filterstatus fungerer som en paminnelse om a skifte ut vannfilteret. Et gront indicatorlys lyser nár filteret er i god stand. Et rodt lys tennes nar filteret bor skiftes ut. Det rode lyset vil forbli tent, inntil det nullstilles.

For a nullstille indicatoren:

Trykk og hold knappene vil blinke 3 ganger när

Iog nede samtidig i 4 sekunder. Det gronne indicatorlyset for filterstatus, jonen er nullstilt.

OK

CHANGE

Hva gjor funksjonen Automatic Lock Out (automatisk utlåsning)?

Kontrollfunksjoner fortssatt (Elektronisk kontroll)

Temperaturtaster

Disse tastene skur opp aller ned for temperaturei kjoleskapet og fryseren.

For a juste kjoleskapstemperaturen:

Trykk pa knappen for a bekrefte innstillingen.

• Finn

ved sider av knappen. Bruk knappen til a skru opp for kjoleskapstemperaturen, r knappen for a bekrefte innstillingen.

For a justere frysertemperaturen:

Gjenta instruksjonene ovenfor med knappene ved sider av knappen pa displayet.

Max Cool (maks kjøling)

Denne funksjonen skrur temperaturei kjoleskapet. Ned til minimum kjoleskapstemperatur. Innstillingen

MERK: Temperaturen kan/DDke endres dersom Max Cool (maks kjoing)ller Max Freeze (maks frying) er aktiv.

For a aktivere Max Cool (maks kjøling):

For a deaktivere Max Cool (maks kjoling):

Trykk pa knappen. Det gronne lyset over knappen indikerer aktiv status.

Trykk pa knappen. Det gronne lyset over knappen slukkes.

Denne funksjonen skur temperaturen i fryserenned til minimum frysertemperatur. Innstillingen forblir aktiv i cirka 24 timer.

For à aktivere Max Freeze (maks frying):

MERK: Temperaturen kan ikke endres dersom Max Cool (maks kjøling) eller Max Freeze (maks frying) er aktiv.

Trykk pa knappen. Det gronne lyset over knappen indikerer aktiv status.

For a deaktivere Max Freeze (maks frying):

Trykk pa knappen. Det gronne lyset over knappen slukkes.

Display pã/av

Display pa/av-knappen kontrollerer strømmen til LED-displayet.

For a deaktivere displayet:

For à aktivere displayet:

Trykk pa -18 4 knappen. Displayet slukkes.

• Trykk pa K-18 h. Displayet slas pa igjen.

Vacation Mode (feriemodus)

Hvis det trykkes pa donne tasten vil antallet avrimingssyklusser reduseres. Dette sparer energi.

For a aktivere Vacation Mode (feriemodus):

Trykk pa k pen.

For a deaktivere Vacation Mode (feriemodus):

Trykk pa knappen, ellr apne en av kjoleskapsdorene.

Alarm av

Denne tasten brukes til á slá HI TEMP (hoy temp)-varselsindikatoren og lydalarmen, somt OPEN DOOR (apen dör)-lydalarmen av.

For a slalarmen av:

• Trykk pa knappen.

Dispenserfunksjoner

Skjulte kontrollfunksjoner (Elektronisk kontroll)

Sabbath Mode (Sabbatmodus)

Denne modus brukes til a deaktivere strommen til LED og dispenserlys, mens kontrollfunksjonene forblir aktive. Ingen lys-ller lydalarmer kan aktivereres i dette modus.

For à aktivere Sabbath Mode (sabbatmodus):

• Trykk og hold knappene

og nede

i 3 sekunder. Etter 3 sekunder vil LED og dispenserslyse slas av. I donne modus vil dispenserlys ikke slas på nár det tappes vann eller is.

For a deaktivere Sabbath Mode (sabbatmodus):

• Trykk og hold knappene

ede i 3 sekunder.

Etter 3 sekunder vil LED og dispenserlysene aktiveres.

MERK: I tilfelle strømsvikt i Sabbath Mode (sabbatmodus) vil kontrollfunksjonene fortssatt vare i Sabbath Mode (sabbatmodus) nr strømmen kobles til igjen.

Autodisplay

AUTO-displayet kontrollere LED-displayets belysning, basert pa SENSOR lysavlesninger. I AUTO-modus vil displaylyset vare lavere dersom SENSOR registrarer lav omgivende belysning. I ON (pa)-modus vil det bare finnes en innstilling, som ikke endres avhengig av omgivende lys.

For aninstille displayets stromniva:

Trykk og hold bade

knapp nede i 3 sekunder. Navaerende innstilling vises i displayet RL for auto.

Bruk kjoleskapets

knapp til a rulle gjennom displayalternativene.

Aktiver valgt innstilling ved a trykke pa

knappen.

Temperaturkonverteringsmodus

Denne modus brukes til skiffe mellom Fahrenheit og Celsius.

For a endre temperaturinnstillingen:

Trykkpəoghold

-184 og fryserens knappi3

sekunder. Trykk pa samme knappkombinasjon for a skifter mellem de to alternativene.

^

C

Skjult las for ovre tastatur

Denne funksjonen hinderer utilsiktet bruk av de overste dispensererkontrollene. Dette omfatter display pa/av, Max Freeze (maks frying), Max Cool (maks kjoling), Vacation Mode (feriemodus) og temperaturinnstilling.

• -18 4

For a aktivere skjult dispenserlås:

Trykk paoog hold

og-iBpene

i 3 sekunder.

For a deaktivere skjult dispenserlås:

Trykkpog hold i3 sekunder.

og-IE2pene

ON/OFF (på/av)-funksjon

Funksjonen ON/OFF (på/av) slår av kjølingen av kjøleskapet og fryseren.

ADVARSEL

Unngå elektrisk stot og alvorlig personskade eller dodsfall ved ä unngå ä utføre vedlikehold eller service på kjoleskapet før enheten kobles fra strømmen.

For a sla av for enheten:

Trykkpafryserens

knapp inntil

avlesningen passerer maksimum frysertemperatur. Deretter vises —.

Trykk pa

knappen for a bekrefte valget.

For a sla pa encheten igjen:

• Trykk pa fryserens

bknapp.

Trykk pa

knappen fora bekrefte valget.

Hint og vedlikehold

Hvilke
rengjøringsmidler
anbefales for mitt
produkt i rustfritt stål?

Produsenten fremstiller et
rengjöringsprodukt som kan kjøpes
(delnr. 31960801). For a skaffe
dette Produktet, bes du kontakte
din lokale leverandør.

VIKTIG: Skade på overflater av rustfritt stål på grunn av bruk av feil rengjøringsprodukt eller ikke-anbefalteprodukter,dekkes ikke av garantien.

Rengjoring av encheten

ADVARSEL

Trekk kjoleskapet ut av stikkontakten for rengjoring for a unnga elektrisk stot, som kan forarsake alvorlig personskade aller dodsfall. Sett kjoleskapet i stikkontakten igjen etter rengjoring.

FORSIKTIG

For à unngå personskade aller skade på inventor:

• Les og følg alle vaskemiddelprodusentens anvisninger for Å unngå personskade eller skade på inventor.
• Plasser/DDsppn,hyll erer tilbehcr i oppvaskmaskinen.Det kan forarsake sprekker ell boyning.
• Händter de termisk herdede glasshyller med varsomhet. Hyllene kan plutselig knuse his de fär sprekker eller skraper, ell er ved bra temperaturforandringer.
• Beskytt myke vinylgulv eller annet gulvbelegg med papp, matter aller annet beskyttende materiale nár kjoleskapet flyttes.

Hvordan fjerner jeg lukt fra kjøleskapet?

1. Ta ut all mat og trekk strømledningen ut av stikkontakten.
2. Vask alle innvendige flater, som tak, gulv og vegger, i henhold til anvisingene under "Generelt". Vær spesielt oppmerksom på hjørner, sprekker og fordypninger. Vask alle skuffer, hyller og teningslister.
3. Sett strvmledningen til kjoleskapet i stikkontakten igjen, og sett maten tilbake i kjoleskapet. Vask og tork alle flasker, beholdere og glass. Pakk maten i tete, forseglede beholdere for a hindre fortssatt lukt. Undersok om lukten er borte etter ett dogn.

1. Utfor trinn 1og 2.
2. Sott gronsakskuffene pa den overste hyllen i kjoleskapet. LeggSAMenkrollet avispapir uten fargetrykk i kjoleskapet og fryseren, inkludert i dorene.
3. Strø grillkull utover på avispapiret.
4. Lukk dorenc og la skapct stä sik i 24 til 48 timer.
5. Fjern grillkullet og avispapiret.
6. Utfor trinn 2 og 3.

Ta kontakt med din lokale forhandler dersom lukten ikke forsvinner.

Generelt

1. Vask overflatene med natron opplost i varmt vann. Bruk en myk klut til a vaske overflatene.
2. Skyll overflatene med varmt vann. Tork overflatene med en myk, ren klut.

Lim

1. Fjern limrester ved a gni tannkrem pa limet med fingrene til limet losner.
2. Skyll overflatene med varmt vann. Tork overflaten med en myk, ren klut.

Tetningslister pa doren

1. Sorg for at tetningslistene alltid er rene. Vask dorens tetningslister hver tredje maned i henhold til anvisningene under "Generelt".

Kondensatorsløyfe

Rengjør kondensatorsløyfen hver tredje maned for a oppna optimal ytelse fra kjoleskapet. Oppsamlet stov og lo kan forarsake folgende:

• Reduser kjøling
  Hoyere stromforbruk

• I sjeldne tilfeller kan kompressoren gä i stykker

• Fjern fotristen og de nederste hengseldekslene som vist til hoyre.

• Rengjør overflaten pa forsiden av kondensatorsloyfen med munnstykket pa stovsugerslangen.
• Sett fotristen tilbake ved a træ klipsene inn i hullene og klemme den pa plass. Smekk pa de nederste hengselsdekslene over de nederste hengslene.

Glassyller

Ta ut hyllene ved a lofte opp foran, losne krokene fra metallsporet og deretter trekke ut. Legg hyllen pa et handkle. La hyllene oppna romtemperatur for de vaskes.

1. Bruk mildt vaskemiddel og borst oppløsningen inn i alle kriker og kroker med en stiv plastborste. La det/Stä i 5 minutter.
2. Spray varmt vann inn i alle kriker og broker med spyleutstyret pa springsen.
3. Tørk hyllene grundig og sett den tilbake ved á sette krokene inn i metallsporet og senke hyllen ned foran.

Fjerning og utskifting av lyspærer

Hint og vedlikehold

ADVARSEL

Koble fra strømmen til kjoleskapet for lyspaerene skal skiftes for a unngå elektrisk stot, som kan forarsake alvorlig personskade ell er ddsfall. Dersom strømmen ikke kan kobles fra ved uttaket, skal hovedsikringen tas ut. Koble til strømmen igjen etter at lyspaeren er skiftet.

FORSIKTIG

Vær oppmerksom pa følgende for a unnga personskade erler skade pa inventor:

Overste kjoleskapsdel

1. Finn fingersprekkene pa hver side av det gjennomsiktige lysvernet. Sett inn fingre ng trykk inn pa hver side av vernet. Dra vernet ned og ta ut.
2. Ta ut lyspaerene.
3. Skift ut med paerer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett på lyspaerevernet igjen ved ä sette inn de forreste tappene i hullene rett foran lyssamlingen.
5. Sett lysvernet pa plass igjen.

Nederste kjoleskapsdel og fryseruten dispenser

1. Trykk inn de nederste tappene (A) pa lysdekselet og dra rett ut.
2. Ta ut lyspaeren.
3. Skift ut med pærer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett inn lysdekselets overste tapper (B) i kjoleskapet og smekk den nederste delen pa plass over lyssamlingen.

Fryser med dispenser

1. Dra ut isbeholderen ved a lofte den forreste delen av beholderen og dra ut.
2. Ta ut lyspaeredekselet ved a klemme sammen den overste tappen (A) og dra dekselet ut av listen.
3. Skift ut med paerer av typen Krypton E27 som ikke er kraftigere enn 25 watt.
4. Sett inn lysdekselets nederste tapp (B) i listen og smekk den overste delen pa plass over lyssamlingen.
5. Sett pá plass isbeholderen sik at den sitter fastlást.

Is- og vannmaskin

1. Finn lyspaeren innate i dispenserserrammens overste kant. Skru ut og fjern.
2. Skift ut lyspaeren med en 230/240 volt paere som ici er kraftigere enn 12 watt. Ekstra lyspaerer er lagt i gronnsaksskuffen.

Energitips

Dette kjoleskapet er konstruerti

ä vare cett av de mest Strömsparende kjoleskapene pa markedet.

Strömsparende kan reduseres
pá fólgende mäte.

• Bruk kjoleskapet i normal innetemperatur, som er mellom 16 og 43^ C, og plasser det ikke nær varmekilder eller i direkte sollys.
  Innstill ici kontrollene for kjoleskapet, fryseren og Chiller FreshTM-systemet pa laverc temperatur enn ndvendig.
  Sorg for at fryseren er full.
• Hold dorens tetningslister rene og smidge. Skift dem ut hvis de er utslitt.
• Hold kondensatorsløyfen ren.

Dagens kjoleskap har nye funksjoner og bruker mindre strom enn tidligere modeller. Skumisolering er veldig energibesparennde og har utmerkede isoleringsevner, men er/DDke spesielt stydempende. Derfor kan visse lyder vere ukjent. Disse lydene er normale og du vil snart blivant til dem.Vennligst konntroller donne informasjonen for du ringer etter service.

EMNE	MULIG ÅRSAK	LØSNING

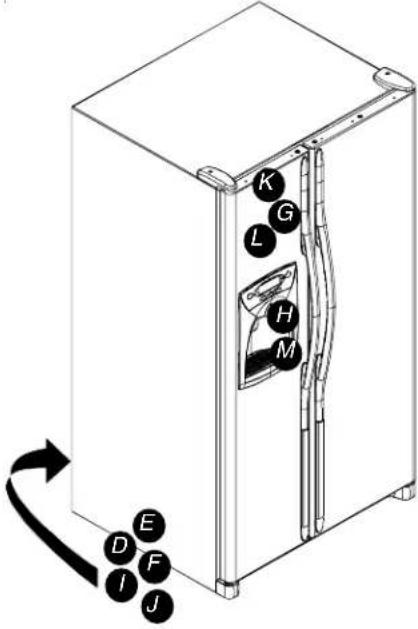

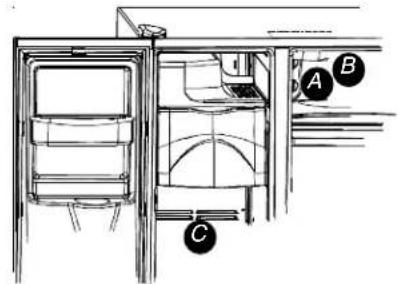

	Fryserkontrollen (A) klikker Near kompressoren starter eller stopper	Normal drift Klikkelyder
	Avrimingselementet (B) høres ut som en elektrisk klokke og klikker ut og inn i avrimingssyklus.	Normal drift
Blåse-ller vislelyder	Fryserviften (C) og kondensatorviften(D) lager denen lyden under drift.	Normal drift
Gurgle-ller bruselyder	Kjøelelement (E) og varmeveksler(F) lager denen lyden under strømning.	Normal drift
Bankelyder	Isterninger fra ismaskinen (noen modeller) fäller ned i isbeholderen (G).	Normal drift
	Ismaskinen gliderenne(H) lukker. Normal drift
støy	Kompressoren (I) utsender en pulserende lyd;nær den kjører.	Normal drift Pulserende
	Kjøleskapet stär ikke plant. Se informasjon in	Installsjonsinstruktione for yterligere instruktøner.
Freselyder	Ismaskinen van(V)ntlen modeller) freser Near ismaskinen fylles med vann.	Normal drift
Summelyder	Ismaskinen (K) er slätt på疃 vanntilkoblig.	Stopp lyden ved Å heve ismaskinen am til stillingen av. Se avsnitet Automatakismakin i din brukerhandbok for yterligere informasjon.
	Isboret (L) (noen modeller) summer Near boret gär rundt unter tømming av is.	Normal drift
	Kompressoren (I) kan utsende en hoy summelyd under drift.	Normal drift
	Solenoidventilen (M)brukes til Å betjene isgliderennens dør.	Normal drift

DRIFT

Fryserkontrollen og lysene er på, men kompressoren fungerer ikke.	Kjøleskapet er i avrimingsmodus.	Normal drift. Vent i 40 minutter for Å se om kjøleskapet starter på nytt.
Temperaturen i páleggs-/grønnsakssystemet er for hoy	Kontrollningstillingen er satt for lavt.	Se avsnittet om páleggs-/grønnsakssystemet for justering av kontrollene.
	Fryserkontrollene er satt for lavt.	Se kontrollavsnittet i brukerhandboken for justering av kontrollene.
	Skuffen er/DDke satt inn rett.	Se avsnittet om páleggs-/grønnsakssystemet for Å verifisere korrekt plassering av skuffen.
Kjøleskapet virker ikke	Kjøleskapet er/DDke koblet til strommen.	Koble strommen til.
	Fryserkontrollen er/DDke satt på.	Se avsnittet om kontROLLER i brukerhandboken.
	Sikringen er gätt, eller kretsbryteren på nullstilles.	Shift ut sikringer. Kontroller kretsbryteren og nullstil om nedvendig.
	Strombrudd.	Kontakt det lokale stromselskapet for Å rapportere strombruddet.
Kjøleskapet virker fortssatt på	Enheden fungerer/DDke korrekt.	Trekk stikket ut av stikkontakten og flytt maten til en annen enthet, eller legg tørris i fryseren for Å bevarne maten. Garantien gjelder/DDke tap av mat. Kontakt service for assistanse.
Kjøleskapstemperaturen er for lav	Kondensatorslyfene er skitne.	Rengjør slyfene i henhold til instruksjönene i brukerhandboken.
	Kjøleskaps- eller fryserkontrollene er innsit for hoyt.	Se kontrollavsnittet i brukerhandboken for justering av kontrollene.
	Beverage ChillerTM (noen modeller) er/DDke satt inn rett.	Se avsnittet om temperaturkontrollert Beverage ChillerTM for Å verifisere korrekt plassering.

Kjøleskapet kjörer for ofte (fortsatt)	Kontrollene på justeres. Se kontrollavsnitet i brukerhändboken for hjelp til justering av kontrollene.
	Duren lukkes ikke rikitig	Kjøleskapet står ikke plant. Se Installasjonsinstruktsjonene for informasjon om hvordan kjøleskapet planeres.
		Kontroller at gjenstanderinne i skapet ikke blokkerer.dkren (f.eks. skuffer som ikke er satt halt inn, isbeholdere, for store eller feilplasserte beholdere, matvarer, osv.).
		Kontroller at tetningslistene på dorene er;tette. Rengjørom nødvendig, i henhold til instruktursjonene iBrukerhändboken.

Vannet ser mørkt ut	Luftboller i vannet.	Dete er normaltær dispenseren fsigma bruk, og vil forsvinne med bruk.
Partikler i vannet og/eller isterningene.	Kullstøv fra vannets filterpatron. Vann som forst skyllles ut giennom filterpatronen kaninneholde ltt ufarlig kullstøv fra patronen. Disse partiklene er ikke farlige, og vil forsvinne etter et par gangers bruk.
	Mineralkonsentrasjoner i vannet dannerpartikler när vannet fryser eller tiner opp.	Disse partiklene er ikke farlige og oppstær naturligi vanntilførselen.
Det tennes ikke noen indicatorlys pådispenserkontrollen (noen modeller)	Fryserdøren er/DDke stengt. Kontroller at fryserdøren er stengt. Strøm til kontrollen slås avær fryserdøren er Åpen.
	Kjoleskapet er/DDke koblet til strømmen. Koble tilstrømmen.
	Sikring er gatt,ller kretsbryter mæ nullstilles. Skift ut sikringer. Kontroller kretsbrytere.
	Strømbrudd har oppstätt. Kontakt ditt lokale stromselskap og meld fraom strømbruddet.
Det kommer haverken is uller vann fra putene som trykkes (noen modeller)	Fryserdøren er/DDke stengt. Kontroller at fryserdøren er stengt. Strøm til kontrollen slås avær fryserdøren er Åpen.
	Kontrollene er låst.	Se instruksjonene for dispenserskontrollene.
	Vanntanken fylles opp.	Ved forstegangsbruket vil det vare en 45 sekunders forsinkelse mens den indre vanntanken fylles opp.
	Ismaskinen erller enhancesen med ismaskinen er nettopp blitt installer er mye is er nettopp blitt brukt.	Vent et ødn for at isproduksjonen kan komme i gang, og en ny isbeholdning kan produseres.
	Vannfilteret er skittent er mel' mæ skiftes ut.	Skift ut vannfilteret.
Ismaskinen produserer ikke nok is erller isen er misformet (noen modeller)	Ismaskinen er nettopp blitt installer er mye is er nettopp blitt brukt.	Vent et ødn for at isproduksjonen kan komme i gang, og en ny isbeholdning kan produseres.
	Vanntrykket er for lapt.	Vanntrykket mæ vare mellom 20 og 100 pound per kvadrattomme for á fungere korrekt. Et minstetrykke på 35 pound per kvadrattomme anbefales for enheter med vannfiltre.
	Vannfilteret er skittent er mel' mæ skiftes ut.	Skift ut vannfilteret.
Ismaskinen produserer ikke nok is (noen modeller)	Ismaskinen arm er/DDke i rrett stilling.	Kontroller at ismaskinen arm er senket ned. Se avsnitet Automatisk ismaskini brukerhandboken for mer informasjon.
	Vanntilførselen er/DDke koblet til vannventilen.	Kontroller prosedyren for vanntilkobling i Installasjonsinstrksjonene.
	Vanntilførselslangen er boyd.	Slå av for vanntilførselen ogrett ut slangen. Dersom slangen ikke kan rettes ut, bor den skiftes ut.
	Vanntrykket er for lapt.	Vanntrykket mæ vare mellom 20 og 100 pound per kvadrattomme for á fungere korrekt. Et minsterykke på 35 pound per kvadrattomme anbefales for enheter med vannfiltre.
	Kontroller frysertemperaturen.	Se kontrollavsnittel iBrukerhandboken for justering av kontrollene. Fryseren mæ vare mellom -18 til 17 °C)(0 til 2°F) for á produsere is.
	Isbeholderen er/DDke installer korrekt.	Se avsnittel om isbeholderen for korrekt installationsjon og sammenstilling.

EMNE MULIG ARSAK LØSNING

Ismaskinen produserer ikke is (noen modeller - fortsat)	Feil vannventil ble installett. Kontroller prosedyren for vanntilkobling i Installasjonsinstruktione Selvgiengende og 3/16" salventiler forer til for lav't vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer icke ansvar for eiedomsskade på grunn av feilinstallasjon erller feil vanntilkobling.
Enheten lekker vann	En plastslange ble brukt til á koble vannet til enheten.	Produsenten anbefaler bruk av en kobberslange til instalassjon. Plast er icke like holdbart og kan forårsake lekkasjer. Produsenten aksepterer icke ansvar for eiedomsskade på grunn av feilinstallasjon erller feil vanntilkobling.
	Feil vannventil ble installett.	Kontroller prosedyren for vanntilkobling i Installasjonsinstruktione Selvgiengende og 3/16" salventiler forer til for lav't vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer icke ansvar for eiedomsskade på grunn av feilinstallasjon erller feil vanntilkobling.
Is dannes i inntaksslangen til ismaskinen	Vanntrykke er for lavt. Vantrykke mæ vare mellom 20 og 100 pund per kvadrattomme for á fungere korrekt. Et minstetrykke på 35 pound per kvadrattomme anbefales for enheter med vannfiltre.
	Frysertemperaturen er for hoy. Se kontrollavsnitet i brukerhändboken for justering av kontrollene. Fryseren anbefales á vare mellom -18 til -17° C (0 til 2°F).
Vannstrommen er saktere enn normal	Vanntrykke er for lavt. Vantrykke mæ vare mellom 20 og 100 pound per kvadrattomme for á fungere korrekt. Et minstetrykke på 35 pound per kvadrattomme anbefales for enheter med vannfiltre.
	Feil vannventil ble installett. Kontroller prosedyren for vanntilkobling i Installasjonsinstruktione Selvgiengende og 3/16" salventiler forer til for lav't vanntrykk og kan tette igjen linjen over tid. Produsenten aksepterer icke ansvar for eiedomsskade på grunn av feilinstallasjon erller feil vanNTilkobling.
	Vanninntaksslangen er boyd.	Slå av for vanntilførsen og rett ut slangen. Dersom slangen ikke kan rettes ut, bør den skiftes ut.
	Vannfilteret er tett erller mæ skiftes ut. Skift ut vannfilteret.
Dispenservannet er参加会议	Kjoleskapet er nettopp blitt installett.	Det kan gå opp til 12 timer För vannet i beholderen kjøles ned.
	Vanntilførsen i tanken er blitt tomt ut.
	Vannet sitter i vannlinjene utenfor beholdertanken og varmes opp til romtemperatur.	Hell ut det første vannglasset og fyll på igjen.

Vannfilterdata

Amana

Systemspesifikasjoner og ytelsesdataark Vannfilterpatron til kjoleskap modell OWF-51

Spesifikasjoner

Servicestrømfrekvens (maksimum) 0,75 GPM (2,83 l/min)

Klassifisert servicelevetid OWF51-NI300 (maksimum) 300 gallon/1135 liter

Klassifisert servicelevetid OWF51-WI500 (maksimum) .... 500 gallon/1892 liter

Maksimum driftstemperatur 38° C/100° F

Minimum trykkrav 35 psi/138 kPa

Minimum driftstemperatur 1^ / 33^

Maksimum driftstrykk 120 psi/827 kPa

Betingelser for generelt bruk: Les dette ytelsesdataarket ogSAMmenlign enhetens kapasitet med dine vannbehandlingsbehov.

Bruk IKKE dette produit i omrader hvor vannet er mikrobiologisk farlig ell er ukjent kvalitet, uten passende desinfisering forller etter systemet. System certifisert for cysterduksjon kan brukes til desinfisert vann som ineholder filtrerbare cyster.

Vannfiltringssystem braker en OWF-51 utskiftbar patron (se din lokale forhandler for bestilling). Regelmessig utskifting av filterpatronen er nadvendig for a sikre korrekt ytelse fra filtreringssystemet. Det henvises til gjeldende avsnitt iBrukerhandboken for bruk, vedlikehold og feilsking.

Dette systemet er blitt testet i henhold til ANSI/NSF 42 og 53 for reduksjon av substansene oppfert nedenfor. Konsentrasjonen av de oppferte substansene i vann ble redusert i systemet til en konsentrasjon lik eller mindre enn det tillatte niveet for vann som forlater systemet, i fge ANSI/NSF 42 og 53.

Ytelsesdata*

Substans	Innkommende vannkön-sentrasjon	Utstrømsgjennomsnitt	Gjennomsnittig % reduksjon	Maksimum utstrøm	Min. nødvendig reduksjon	Inntak pH
Bly	0,15 mg/l +/- 10%	0,001 mg/l	99,33%	0,001 mg/l	0,010 mg/l	6,5
Bly	0,15 mg/l +/- 10%	0,002 mg/l	98,66%	0,003 mg/l	0,010 mg/l	8,5
Svulst	Min. 50000/I	1 antall/ml	99,99%	3 antall/ml	>99,95%	NA
Turbiditet	11 +/- 1 NTU	0,12 NTU	98,98%	0,18 NTU	0,5 NTU	NA
Lindane	0,002 mg/l +/- 10%	0,00005 mg/l	97,62%	0,00005 mg/l	0,00002 mg/l	NA
Atrazine	0,009 mg/l +/- 10%	0,0002 mg/l	97,93%	0,0006 mg/l	0,003 mg/l	NA
Klorin	2,0 mg/l +/- 10%	0,09 mg/l	95,26%	0,17 mg/l	≥ 75%	NA
Partikler**	-minst 10 000 partkler/ml	900 antall/ml	99,68%	2400 antall/ml	≥ 85%	NA
2,4-D	0,210 mg/l +/- 10%I	45,45 ug/l	84,42%	100 ug/l	0,0017 mg/l	NA
Asbest	\( 10^7 \)til \( 10^8 \) fibre/l; fibre større enn 10 mikrometer i lengde	0,16 MFL/ml	99,96%	0,16 MFL/ml	99%	NA

• Testet med en strømningsfrekvens på 0,75 GPM (2,83 l/min) og et maksimumtrykk på 120 psi (827 kPa) under vanlige labororiebetingelser. Faktisk ytelse kan variere. Health Claim Performance testet og serifert av NSF International.
  ** Partikkelstörrelse varierer i henhold til test. Partiklene brukt var 0,5-1 mikron.

Pentapure, Incorporated
1000 Apollo Road
Eagan, Minnesota, USA
EPA EST#35917-MN-1

Testet og tertifisert av NSF International mot ANSI/NSF standarder 42 og 53 i modellene OWF50-WI500 og OWF50-NI300 for reduksjon av:

Standard nr., 42: Estetiske effekter

Smak- og luktreduksjon

Klorreduksjon

Mekanism filtringsenhet

Partikkelreduksjon klasse 1

Standard nr. 53: Helseeeffekter

Kjemikalie-reduksjonsenhet

Reduksjon av bly, atrasin, lindan og 2,4-D

Mekanisk filtreringsenhet

Cyste, turbiditet og asbestreduksjon

Kontakt venligst Deres forhandler, hvis De er interesseret i at kobe yderligere tilbehor, som fas til Deres enhcd.

Trin, der skal følges...

1 Fjern fire 14 tommers seskantskruer øverst og nederst pa dore.

6 Gentag trin 2 til og med 5 for at installere frysebokshandtag.

Sādan tilsluttes vandforsyningen

2 Drej begge de forreste justeringsskruer (A) med uret for at hove og mod uret for at sanken.

2 Fjern forseglingsetiketten fra filterende og saet i filterhoved.

tvaerstaenger, kan de glide til venstre og hore for at tilpasses opbevaringsbehov.

For at fjerne og installere hylden:

For at fjerne og installerede dobbelt-tvaerstangselementet:

For at fjerne og installere hyldeforlangere:

• Traek forlaengeren lige opad fra hyldens bagende for at fjerne den.
  Saat hyldeforlaengerens pinde i hullerne pa hylderammen for at installere den.

Køleskabsfunktor

Opbevaringsrum i doren

Mejeriproduktcenter

Fjern spand som beskrevet ovenfor.
- Loft rammen af dorstøten og placer den det ønskeede sted i doren.

Gribeunderlag

Gribeunderlagene forhindr genstandie i at glide i dorspanden. Gribeunderlag kan fjernes og taler vask i opvaskemaskines overste stativ for let rengoring.

Beverage ChillerTM/

Mini-ChillerTM (visse modeller)

Sadan fjernes og installereres Beverage ChillerTM:

Sádan fjernes og installereres kurve:

Sadan fjernes og installereres hylder:

Sadan lases og oplases dispenser:

• For at lase dispenseren trykkkes pa knappen Dispenser Lock (Dispenserlas), og den holds nede i 3 til 4 sekunder. En gron indicatorlampe oven over knappen bekrafter, at dispenseren er laut.
• For at lase dispenseren op, tryk og hold knappen Dispenser Lock (Dispenserlås) nede i 3 til 4 sekunder. Gron indicatorlampe oven over knappen slukkes.

-knappen og fryseboks

• knappen i 3 sekunder. Den aktuelle aktive tilstand vilkommen frem O, RL for auto.

Råd og vedligeholdelse

Fryseboks med dispenser

Is- og vanddispenser

Tiyivetai av n oovkevntaavtebctai;

Tupotntnpiowbidaopuouoncseioortpopa yia va aevbaote tn yovia taalavtwoan. Eavaabaltne oxapaaonc.

Eykaataoan tov yoyeiou oac

IwC va puOioEe Touc diaKoTec 0epokpaiaac

To yuyio auto exi oxiaoteyia laotopyia kavovikc oikiake cepkoopaie 16'ewc 43°C.
