Produkttype	Avtrekksvifte
Merke	SMEG
Modell	KATE600EX
Bruk	Utvendig avtrekk eller innvendig resirkulering
Antall hastigheter	3 (hastighet 1, 2, 3 + stopp)
Belysning	Halogenlampe 20 W, sokkel G4, 12 V
Fettfilter	Vaskbart metall (minst 1 gang per måned)
Kullfilter	Vaskbart (hver 2. måned) eller ikke vaskbart (byttes hver 4. måned) avhengig av versjon
Minste avstand til komfyrtopp	50 cm (elektrisk komfyr) eller 65 cm (gass/kombinert komfyr)
Diameter på avtrekksrør	Lik diameteren på tilkoblingsflensen (medfølger ikke)
Strømforsyning	220-240 V ~ 50/60 Hz (sjekk typeskilt)
Materiale	Rustfritt stål (estimert basert på merket)
Støynivå	Ikke spesifisert
Mål (B x D x H)	Ikke spesifisert
Vekt	Ikke spesifisert
Sikkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Anbefalt vedlikehold	Utvendig rengjøring med fuktig klut og nøytralt vaskemiddel; filtre rengjøres regelmessig
Tilgjengelige reservedeler	Filtre, pærer, strømkabel (via kundeservice)

Ofte stilte spørsmål - KATE600EX SMEG

Hva er minimumsavstanden mellom avtrekkshetten og komfyrtoppen ?

Minimumsavstanden mellom nedre del av avtrekkshetten og komfyrtoppen er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombinerte komfyrer. Hvis komfyren din angir en større avstand, følg den.

Hvordan rengjøre fettfilteret ?

Fettfilteret av metall må rengjøres minst en gang per måned. Bruk milde rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og kort program. For demontering, trekk i fjærhendelen.

Hvordan bytte pære på avtrekkshetten ?

Koble fra apparatet og sørg for at pæren er kald. Bruk en liten flat skrutrekker for å fjerne dekselet. Bytt pæren med en ny av samme type: 20 W, sokkel G4, 12 V. Lukk lampedekselet ved å klikke det på plass.

Hvordan installere avtrekkshetten i resirkuleringsmodus ?

For å bruke avtrekkshetten i resirkuleringsmodus, må du legge til et kullfilter (medfølger ikke). Monter filteret ved først å henge det på metalltappen bak, deretter feste de to knappene foran. Sørg for at kullfiltrene er riktig montert.

Hva gjør jeg hvis avtrekkshetten ikke slår seg på ?

Sjekk først at avtrekkshetten er riktig tilkoblet og at strømforsyningen fungerer. Kontroller også pærene: hvis de er utbrente, bytt dem. Hvis problemet vedvarer, kontakt kundeservice.

Hvor ofte må kullfilteret byttes ?

For et vaskbart kullfilter, rengjør det hver 2. måned og bytt puten hvert 3. år. For et ikke vaskbart filter, bytt det maksimalt hver 4. måned. Metningen avhenger av bruken.

Kan jeg bruke avtrekkshetten uten kullfilter ?

Ja, hvis avtrekkshetten er installert i utvendig avtrekksmodus, er kullfilter ikke nødvendig. I resirkuleringsmodus er kullfilter uunnværlig for å nøytralisere lukt.

Hvordan justere sugehastigheten ?

Bruk kontrollpanelet: bryteren AV/hastighet 1 (b), velg hastighet 2 (c), velg hastighet 3 (d). Slå på avtrekkshetten med (b) for minimumshastighet, deretter øk ved behov.

Avtrekkshetten lager støy, hva gjør jeg ?

Sjekk at avtrekksrøret ikke er tett og at filtrene er rene. Et skittent filter eller et rør med for liten diameter kan øke støyen. Sørg for at avtrekkshetten er riktig montert.

Hvor finner jeg reservedeler til min SMEG KATE600EX avtrekkshette ?

Kontakt autorisert SMEG kundeservice. Du kan bestille fettfiltre, kullfiltre, pærer og andre deler. Bruk kun anbefalte originale deler.

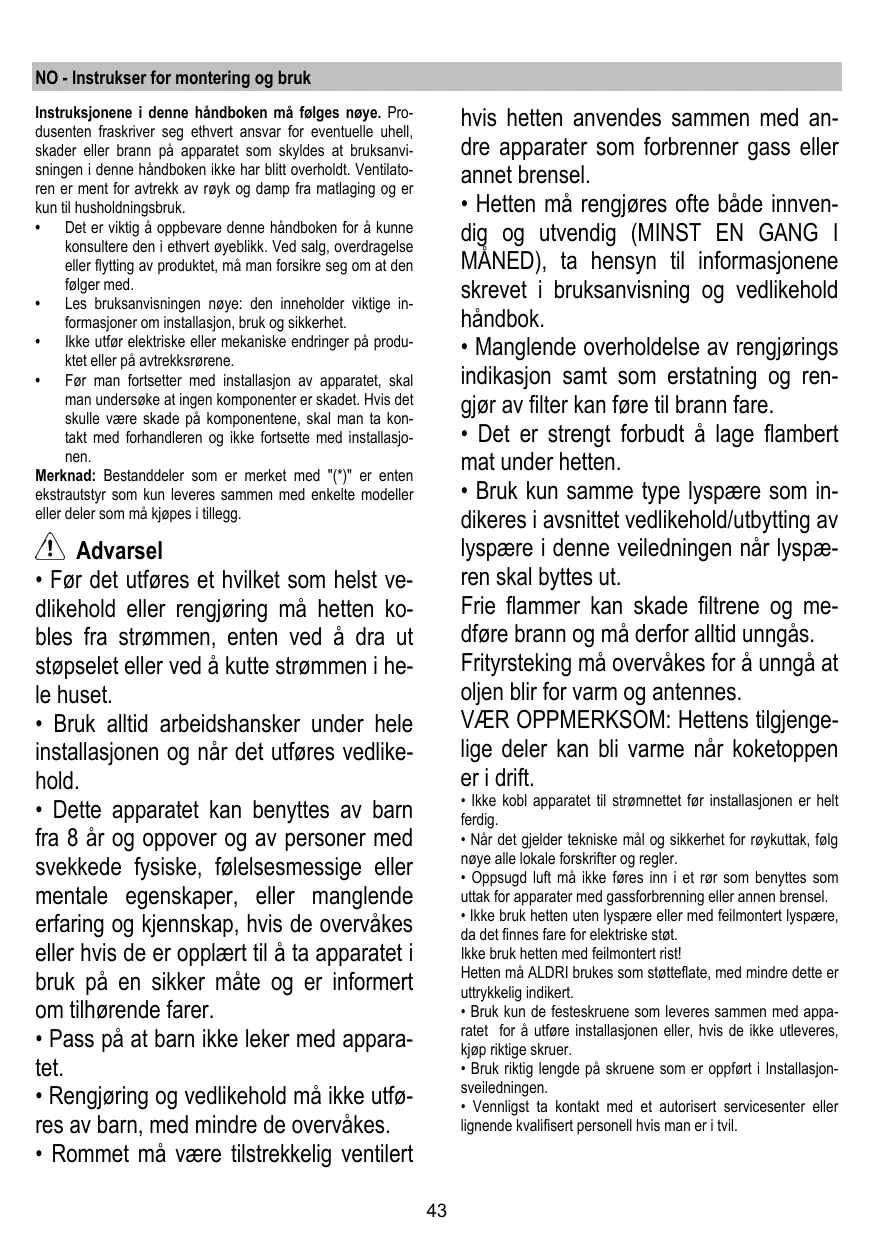

BRUKSANVISNING KATE600EX SMEG

Instruksjonene i/DDne handboken ma fOge sNoye.Produsenten fraskiver seg ethvert ansvar for eventuelle uhell, skader ellbrann pa apparatet som skyldes at brauksanvisningen i donne handboken icke har blitt overholdt. Ventilato- ren er ment for avtrekk av rOyk og damp fra matlaging og er kun til hushholdningsbruk.

• Det er viktig øppbevare dette handboken for ø kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flying avprodukter, mag man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer påprodukter eller på avtrekskrøne.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle+vare skade pa komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

! Advarsel

• För det utføres et hvilket som helst vedlikehold eller rengjøring mA hetten kobltes fra strømmen, enten ved a dra ut stöpselet aller ved a kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige uller mentale egenskaper, uller manglende erfaring og kjennskap, hvis de overvåkes uller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
  Pass på at barn ikke leker med apparata-tet.
• Rengjøring og vedlikehold på ikke utføres av barn, medindre de overvåkes.
• Rommet mä vare tilstrekkelig ventiliert

hvis hetten anvendes sammen med andre apparater som forbrenner gass erer annet brensel.

• Hetten på rengjores ofte**) bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvising og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære iijke veiledningen nrå lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og mær derfor alltid unngas.

Frityrsteking må overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgengelige deler kan blivarme nrkoketoppen er i drift.

• Ikke kobl apparatet til strommettet for installasjonen er helt fertig.
• När det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.
• Oppsugd luft mägressive inn i er som benyttes som ottak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hunten uten lyspærere eller med feilmontert lyspærere, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkelig indikert.
- Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen eller, hvis de icke utleveres, kjo p riktige skruer.
- Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell his man er i tvil.

VAER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan fore til elektriske farer.
• Ikke bruk tidsmålær, timer, separat fjernkontroll erler andre typ er anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WE-EE). Ved a forsikre seg om at detteprodukter kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negativemeiljø- og helsekonsekvenser.

Symbolet – på produitet eller på papirer som følgmer viser at dette produitet ikke mær behandles som vanlig husholdningsavfall, men mær leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet mær kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produitet kan du kontakte egnet lokalt kontor, renovasjonskontoret for hushholdningsavfall eller butikken hvur du kjøpte produitet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastighet nár du starter matlagingen og lá den holdes i gang i noen minutter erter at matlagingen er fertig. Øk hastigheten kun ved store mengder royk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nadvendig for a opprettholde optimal effektivitet for odörreduksjön. Rengjør fetffilter nár det er nadvendig for a opprettholde optimal effektivitet for fetffilter. Bruk(Maximum diameter pa kanalsystemet som er angitt i dette braupsanvisningen for a optimalisere effektivitet og minimere stýy.

Bruksmale

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, eller med resirkulering av a-vtrekksluften.

Avtrekksversjon

Dampene fores ut i friluft gjennom et avlopsr som er festet til koblingsfensen.

MERK!

Hvis ventilatoren er utstyr med kullfiltre, ma disse fjernes.

Koble ventilatoren til rør og avtrekssapning i veggen med en diameter tilsvarende luftuttaket (koblingsflanders).

Bruk av rør og avtrekksapning pa veggen med en minrediameter, vil medfere en minsking i avtrekksytelsene og endrastisk økning av styen.

Ethvert ansvar gjeldende dette fraskrives derfor.

I Bruk et sa kort ror som mulig.

! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^
Unngå drastiske endringer i røretsversnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i deutsche versjonen, er det ndvendig Å installere et ekstra filter-system basert på aktiv kull.

Installasjon

Minimumsavstanden mellow koketoppen og undersiden av kjkkenventilatoren ma违法犯罪e pe minredre enn 50cm naret det gjelder elektriske cokeplater og 65cm naret det gjelder gas-sbluss og kombinierte koketopper.

Dersom bruksanvisingen for et gasskoekapparat opererer med en større avstand, maijke overholds.

Elektrisk tilslutnng

Nettspenningen mä vare i samsvar med den elektriske spennen. ningen som angis på typeskittet inne i ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgjengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkontaken mä varelett tilgjengelig ogsa etter installsjonen. Hvis det ikke følger med stopsel (direkte kobling til strømnettet),ller stikkontaken selv erfter installsjonen ilke erlett tilgjengelig, m am sette pa en godkjent topotet bryter somGaranterer fullstendig frakobling fra strømnettet i situasjonene som oppstar i kategorien overspenning lll, i henhold til installsjonsreglene.

MERK!

• Kontroller at produit har passes storrese i forhold til glassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se øgså tilhørende paragraf). Dette/disse gjenmonteres bare om man vilBruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilator-hetten etter Transporten.Ta det iypass ut og ta varpe pdet.

Ventilatorhetten er utstyr med festeplugger som passer til de feste vegger/tak. Allikevel er det nadvendig a la en kualisert teknik kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til a tale ventilatorhettens vekt.

Funksjon

Viften er utstyr med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomrads LTS.

a. Lysbryter ON/OFF.
b. Bryter OFF/hastighet 1
c. Hastighetsvelger 2
d. Hastighetsvelger 3

Vedlikehold

Rengjoring

Til rengjoring skal det KUN benytes en klut fuktet med et noytralt rengjiringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Fettfilteret

Fig. 10-21

Fanger cokefettpartikler.

Fettfilteret mä rengjøres en gang i帽子en uten bruk av aggressive rengjøringsmidler, for hand eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetfilteret i metall miste fargin, men dets filterkarakteristiker endres absolut nicht.

For a demontere fettfilteret ma man dra i fjærhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver maned i varmt vann og med egnede rengjoringsmidler, eller i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklus uten annihil oppvask i maskinen).

Ta vekk overfladig vann ut a odelegge filteret, ta deretter ut "madrassen" innate i plastikkdekselet og sett den i stekeovnen ved 100^ i 10 minutter for a torke den ordentlig.

Skift ut "madrassen" hvert 3. ár og ellers hvver gang stoffet er skadet.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes ellber benytes om igjen

Montering

Hekt feste kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehändtakene.

Demontering

Fjern kullfilteret ved a dreie kulehändtakene som fester det til ventilatoren 90^ .

Utskifting av lyssperer

Fig. 21

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som speisifert på typeskilitet erler i narheten av delve lyspæren på kjokkenhetten.

1. Dra ut beskyttesesdekselet ved a presse med en liters skrutrekker eller lignende redskap.
2. Fjern den defekte lyspærøn og bytt den ut med en ny paere (se tabellen under):

Lampe	Effekt (W)		Kontakt
	20		G4
Spenning (V)		Dimensjon (mm)
12		10 (Diameter) 22 (Lyssenterlen-gde)
Kode ILCOS D (i henhold til IEC 61231)
HSGST/C/UB-20-12-G4-10/22

3. Lukk besykyttesesdekselet igen (fjaerfeste).

Produktet er designet, testet og producerjer i henhold til:
