Produkttype	Kjøkkenhette
Merke	FALMEC
Modell	PLANE
Kategori	Dekorativ hette
Materiale	Børstet rustfritt stål
Strømforsyning	220-240 V ~ 50 Hz
Antall hastigheter	4
Belysning	Høyvirkende LED-spotter
Kontrolltype	Berøringselektronikk (avhengig av versjon)
Timer	Ja, automatisk stopp etter 15 minutter
Filteralarm	Ja, etter 30 timers bruk
Fettfiltre	Vaskbare metallfiltre
Kullfilter	Valgfritt (kull/regenererbar zeolitt)
Avtrekksmodus	Utvendig (sugende) eller innvendig resirkulering (filtrering)
Minimum avstand til koketopp	65 cm (kan reduseres i henhold til instruksjoner)
Sikkerhet	Obligatorisk jording, automatisk stopp, beskyttelse mot tilbakeslag
Rengjøring av overflater	Myk klut og nøytralt rengjøringsmiddel
Filtervedlikehold	Månedlig håndvask eller oppvaskmaskin (maks 55°C)
Reparabilitet	Originale reservedeler, godkjent teknisk assistanse
Standarder	I samsvar med europeiske standarder

Ofte stilte spørsmål - PLANE FALMEC

Hva er minimumsavstanden mellom PLANE-hetten og koketoppen?

Anbefalt minimumsavstand er 65 cm for gasskomfyrer, men kan reduseres i henhold til monteringsanvisningen. Følg alltid anvisningene fra din koketopp.

Hvordan installere hetten i utvendig avtrekksmodus?

Koble hetteuttaket til et avtrekksrør som går ut. Røret må ha samme eller større diameter enn uttaket, en lett fallende helning, og et begrenset antall bend (maks 3). Ikke koble til røykkanaler fra forbrenning.

Hvordan rengjøre de vaskbare metallfettfiltrene?

Vask filtrene hver måned ved å legge dem i varmt vann med oppvaskmiddel i en time. Du kan også vaske dem i oppvaskmaskin ved maks 55°C. Skyll og tørk grundig før du setter dem tilbake. Bruk ikke-korrosive rengjøringsmidler.

Hva gjør jeg hvis hetten ikke slår seg på?

Sjekk strømtilførselen først: forsikre deg om at støpselet er satt inn og hovedbryteren står på. Hvis problemet vedvarer, slå av strømmen i ca. 5 sekunder, og slå den deretter på igjen. Hvis ingenting endrer seg, kontakt et godkjent servicesenter.

Hvordan aktivere timeren på PLANE-hetten?

På den elektroniske kontrollen, trykk på TIMER-knappen (rød LED blinker) for å programmere automatisk stopp etter 15 minutter. For å deaktivere, trykk på TIMER igjen eller ON/OFF-knappen.

Hvordan tilbakestille filteralarmen?

Når den røde LED-en lyser konstant (motor av), trykk på TIMER-knappen i 3 sekunder for å nullstille telleren etter rengjøring eller bytte av filtre.

Kan jeg bruke hetten uten metallfiltrene?

Nei, bruk aldri hetten uten metallfettfiltrene. Uten dem vil fett og skitt hope seg opp i apparatet, svekke funksjonen og øke brannrisikoen.

Hvordan skifte LED-belysningen på PLANE-hetten?

For PLANE NRS-modeller byttes LED-spotter i henhold til skjemaet i bruksanvisningen. Ved feil, kontakt et godkjent servicesenter for å unngå elektrisk risiko.

Er hetten kompatibel med alle typer komfyrer?

Ja, PLANE-hetten passer til gass-, elektriske og induksjonskomfyrer. Overhold minimum sikkerhetsavstand og flamber aldri under hetten. For gasskomfyrer er tilstrekkelig romventilasjon nødvendig.

Hvor finner jeg reservedeler til min FALMEC PLANE-hette?

Krev alltid originale reservedeler. Kontakt din forhandler eller et godkjent FALMEC teknisk servicesenter. Bruksanvisningen nevner også at rengjøringsservietter 'Magic Steel' er tilgjengelige.

BRUKSANVISNING PLANE FALMEC

SE - Fixering av NRS

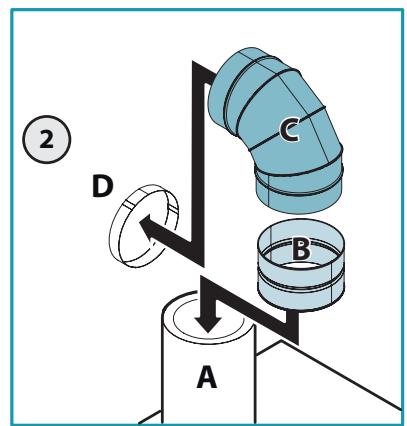

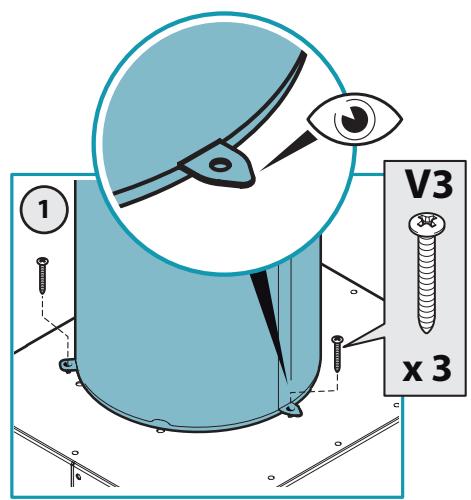

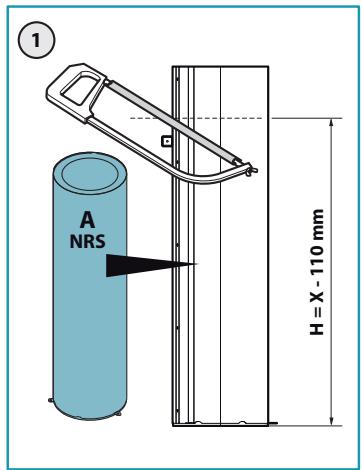

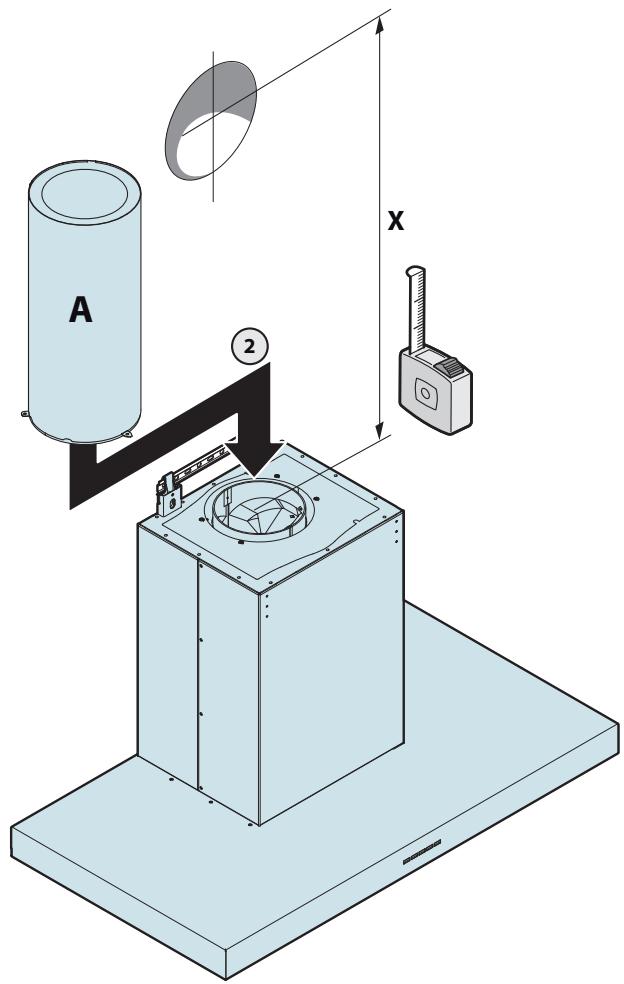

NO - Feste av NRS-rør

3

4a

4b

Fagfolk til at udfore den elektriske tilstnuting.

ALLARM FiltRE (LED lyser fast med )

Lobende vedligeholdelse sikrer god drift og ydelse over tid.

Avvikelse for Tyskland:

! Installasjonsarbeidet skal utfores av kompetente og kvalifiserte installerater, som indikert i donne bruksanvisningen og i overensstemmelse med gjeldende forskrifter.

Dersom strømledningen eller andre deler er skadet skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler el- ler autorisert teknik servicesenter for reparasjon.

Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur.

Forsok aldri Å utføre reparasjoner eller utskiftninger på egen.Hand: ingrep som er utført av inkcompetente og ukvalifiserte personer kan forårsake skader, selv meget alvorlige, på eiendom og/eller personer som ikke er dekkeret av produsentens garantiet.

ADVARSLER FOR INSTALLATØR

TEKNISK SIKKERHET

! Før ventilatorhetten installereres kontrollere intaktheten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres ogkontakt forhandleren.

Dersom det er blitt oppdaget en estetak feil skal ventilatoren IKKE installeres; legg den i originalemballasjen og kontakt forhandleren.

När den Först er installert vil ingen klage på estetiske feil aksepteres.

Under installationsjon bruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.

Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes på murvegger: ved montering av ventilatorhetten på en vegg av an-net materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt på side 2).

Vær oppmerksom på at installasjonen med andre festesystemer enn de som følger med eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tetthet.

Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpålvrkning (regn, vind, osv...)

EL-SIKKERHET

! Det elektriske anlegget ventilatorhetten kobles til skal oppfylle forskriftene og vare utstyrt med jordforbindelse i overensstemmelse med sikkerhetsstandardene i brukerlandet; det skal dessuten oppfylle de europeiske forskrifter om radiostøy.

För installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt på typeskitet innate i ventilatorhetten.

Stikkontakten som brukes for den elektriske tilkoblingen på vårlett tilgengelig med installert apparat: i motsatt fall, innrett en hovedbryter i en tilgengelig posisjon, for Å koble fra ventilatorhetten när det er nødvendig.

Eventuelle endringer på strømanlegget skal kun utføres av faglært elektriker.

Den maksimale lengden på festeskruene til skorsteinen (levert av produsenten) er 13mm . Bruk av skruer som/DDke samsvarer med disse instruksene, kan medfore elektrisk fare.

Hvis det forekomm erilfunksjoner på apparatet, forsk ikke á lose problemet på egen.Hand, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.

! Under installationsjon av ventilatorhetten, frakoble apparatet ved Å fjerne støpselet eller ved Å bruke hovedbryteren.

SIKKERHET I FORHOLD TIL RØYKUTSLIPP

Unngå Å koble apparatet til avtrekkskana-ler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).

Før installationsjon av ventilatorhetten, kontroller at alle gjeldende forskritter om utforsel av luft overholds.

Unntak for Australia og New Zealand:

Avtrekksvifter og andre kjokkenhetter kan påvirke sikker drift av apparater som brenner gass erler annet drivstoff (inkludert de i andre rom) på grunn av tilba-kestromming av forbrenningsgasser.

Disse gassene kan potensielt føre til karbonmonoksidforgiftning. Etter installationsjon av en avtrekksvifte eler andre kjøkkenhetter, må driften av røykgassaparatene testes av en kompetent person som må på at det ikke forekommer tilbakerstrømning av forbrenningsgasser. (AS/NZS 60335.2.31:2013/A4:2020).

ADVARSLER FOR BRUKER

Disse advarslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om ä lese hele denen bruksanvisningen nøye før apparatet brukes eller for det utfores renhold på dette.

Produsentene fraskriver seg ethvert ansvar for eventuelle direkte aller indirekte skader pa personer, eiendom aller husdyr som skyldes manglende overholdelse av sikkerhetsanvisingene i donne bruksanvisingen.

Det er meget viktig atijke bruksanvisningen oppbevaresammen med apparatet for fremtigd bruk.

Pase at bruksanvisingen følger med apparatet hvis det selges eller overføres til en annen person, slick at den nyeBrukeren kan gjore seg kjent med ventilatorhettens virkemåte og de tilhørende anvisninger.

Etter installasjon av ventilatorhetten i rustfritt stål er det nødvendig Å rengjørde den for Å fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fetfflekker og oljer. Hvis de ikke fjernes, kan de forårsake uopprettelig forringelse av overflaten på ventilatorhetten. Til dette formålet, anbefaler produsenten Å bruke de utleverte våtserviettene, som øgsåkan kjøpes separat

Krev bruk av originale reserverdeler.

TILTENKT BRUK

Apparatet er utelukkende beregnet for oppsuging av røyk som oppstår ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonne: all annen bruk er feilaktig, det kan före til skade på personer, gjenstander og husdyr og fri-tar produsenten fra ethvert ansvar.

Apparatet kan brukes av barn over 8 År eller av personer med nedsatte fysiske, sansemessige eller mentale evner, eller personer uten erfaring og ndvendig kunnskap, forutsatt at de under tilsyn uller etter at vedkommenende har mottatt instruksjoner om sikker bruk av apparatet og fullt ut forstatt de relaterte farene.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold som skal besørges av brukeren bør ikke utføres av barn uten tilsyn.

ANVISNINGER FOR BRUK OG RENGJØRING

För rengjöring eller vedlikehold, koble fra apparatet ved Å ta ut stopslet eller ved Å bruke hovedbryteren.

Ikke bruk ventilatoren med våte hender eller bare føtter.

När apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger), er slukket.

Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhetten skal ikke overstige 1,5 Kg.

Kontrollere frityranordningene under bruk: Den overopphete edlen kan antennes.

Ikke tenne Åpne flammer under ventilatoren.

Unngå Å tilberede mat med Åpen ild under ventilatoren.

Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kinne avsettes i apparatet og svekke funksjonen.

Ventilatorhettens tilgengelige deler kanimentarydersom de brukes sammen med apparater til matlaging.

Ikke utfør renhold nr derer av ventilatorhetten fort-satt er varme.

Dersom renhold ikke gjennomføres i henhold til de prosedyrer og med deprodukter nevnt i denen bruksanvisningen kan det oppsta brannfare.

Slå av hovedbryteren;när apparatet ikke brukes over lengre tid.

Ved bruk samtidig med andre anlegg (dampkjele, oven, kamin, osv.) Forsynt med gass ell er annet brensel, sorge for en tilstrekkelig ventilasjon av lokalet der oppsu

gingen av røyk foregår, i henhold til gjeldende forskritter.

INSTALLASJON

For installasjon av ventilatoren, les kap. "SIKKERHETSANVISINNER OG ADVASLER" nuye.

TEKNISKE DATA

De tekniske dataene til apparatet er angitt på etikettene plassert på innsiden av ventilatorhetten.

PLASSERING

Minsteavstanden mellom den overste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er indikert i montasjeanvisinngene.

Vanligvis nár ventilatorhetten er plassert på en gassplatetopp, skal denen avstanden��e på minst 65~cm (25,6"). Imidertid på grunnlag av EN60335-2-31, kan minsteavstanden mellom platetoppen og den nedre delen av hetten reduseres til det oppgitte malet i montasjeanvisingene.

Dersom instruksjonene for gassplatetopp spesifiserer en større avstand, magatte tas betraktning.

Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpåvirkning (regn, vind, osv...)

ELEKTRISK FORBINDEXSE

(avsnitt forbeholdt kualifisert personell)

För det foretas noen form for ingrep på ventilatoren, frakoble apparatets stromforsyning.

Pase at strømledningene innate i ventilatorhetten ikke blir frakoblet eller kuttet: i motsatt fall,kontakt naerneste servicesenter.

Fagfolk til ä utføre den elektriske tilkoblingen.

Tilkoblingen ma utfores i samsvar med gjeldende lovbestemmelse.

Før ventilatorhetten tilkobles strømnettet, kontroller følgende:
- at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på inn-siden av ventilatorhetten;
- at det elektriske anlegget oppfyller forskriftene og er i stand til Å tåle belastninger (se de tekniske dataene plassert i ventilatoren);
- stöppelet og strømkabelen skal ikkekommen kontakt med temperaturer som overstiger 70^ ;
- at strømanlegget har en effektiv og korrekt jord forbindelse i henhold til gjeldende forskritter;
- at stikkontakten som brukes for tilkoblingen erlett tilgengelig med installer ventilatorhette.

Ved:

• apparater utstyrt med en ledning uten stopsel: stopslet som skal brukes mä vår av typen "normalisert". Ledningene skal kobles som følger: gul-grönn for jording, blå for nøytral og brun ledning for fase. Stopselet må vår koblet til en passende sikkerhetskontakt.
  fast apparat som/DD er utstyrt med stromledning ell stopsel, ell annen anordning som besorger frakobling fra nettet, med en apningsdistanse pa kontaktene som tillater total frakobling under tilstand av overspenningskategori III.

Disse frakoblingsanordningene skal vare tilordnet i stromnettet i samsvar med installasjonsreglene.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholds.

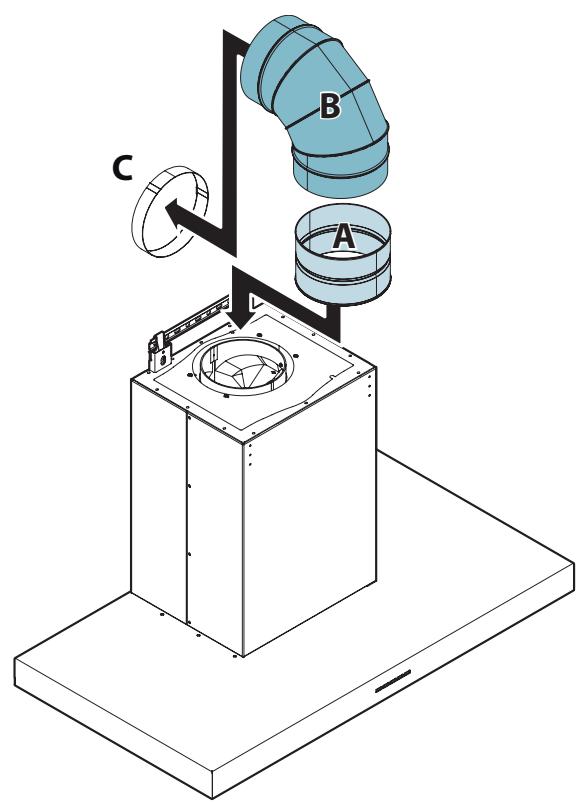

VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)

I denote versjonen blir royk og damp ledet ut i det fri gjennom et avtrekksr.

Til dette formålet, mæ ventilatorhettens utløpskoping kobles med et rør til en ekstern utgang.

Utgangsrøret mha:

• en diameter som/DDke er mindre enn den for koplingen til ventilatorhetten.
• en svak helning nedover (fall) i de horizontale stykkene for Å unngå at kondens strømmer tilbake i motoren.
• minste nødvendige antall krumninger.
• minimum nødvendig lengde for Å unngå vibrasjoner og reduksjon av ventilatorens sugekapasitet.

Det er nodvendig Å isolere rorene som passerer gjennom kalde miljoer.

For a unnga retur av luft fra utsiden, finnes en tilbakeslagsventil ved bruk av motorer med 800m^3 /h erer mer.

Avvik for Tyskland:

Iienne versjonen passerer luften gjennom filtrme med aktiv kull (tilleggsutsty) for a bli renset og resirkulert i miljoet.

Kontrollere at filtrene med aktivt kull er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i montasje-anvisingene.

Iienne versjonen skal ikke tilbakeslagsventilen monteres: fjern denen hvis den er til stede på luftutløpskoplingen til motoren.

MONTERINGSANVISNINGER

Ventilatorhetten kan installereres i ulike konfigurasjoner. De generelle monteringsfasene gjelder for alle installasjoner; folg imidlertid der det er spesifisert, fasene som svarer til onsket instalasjon.

FUNKSJON

NAR SKAL DU SLA PAVENTILATORHETTEN?

Slå på ventilatorhetten minst ett minutfør matlagingen startes, for Å lede bort røyk og damp mot utsugingsflaten.

Etter endt matlaging la ventilatorhetten vare i drift helt til all damp og lukt er fullstendig sugd opp: med timer-funksjonen, er det er mulig Å stille inn automatisk slukking av ventilatorhetten etter 15 minutters drift.

HVILKEN HASTIGHET SKAL MAN VELGE?

I hastighe: holder luften ren med lavt stromforbruk.

Il hastighet:normale bruksforhold.

III hastighet: ved sterk lukt og damp.

IV hastighet: rask fjerning av lukt og damp.

NAR SKAL FILTRENE RENGJORES ELLER SKIFTES UT?

Metallfiltrene mä vaskes haver 30. brukstime.

For flere detaljer se kap "VEDLIKEHOLD".

ELEKTRONISK BETJENINGSPANEL (PLANE NRS - LUMEN NRS)

	Motor ON/OFF
+	Økning av havistighet fra 1 til 4 Hastighet 4 er aktiv kun i noen minutter, på akti-ves havistighet 3.	Hastighetene signaliseres av led-lampene på tastene: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - +
-	Reduksjon av havistighet fra 4 til 1	(Hed-lampe "+" blinker)
	Tenning / slukking av lys
	TIMER (Rød blinkende led-lampe) Automatisch slukking etter 15min. Funksjonden deaktiveres (Rød led-lampe slukket) hijis: -Trykk en gang til på TIMER-tasten (+). -Trykk på tasten ON/OFF (+).
	FILTERALARM (Rødt LED lyser fast med (+) av) Vedlikehold av fettfiltre etter ca. 30 brukstimer. Trykk (+) i 3 sekunder for Å nullstille telleren.

TOUCH BETJENINGSPANEL (LUMINA NRS)

24h 24h	ON/OFF Slå på/slå av motoren og Has1. ON/OFF (blinkende led-lampe) Hvis den holds inn i mer enn 3sekunder, aktiveres syklusen 24h (1h ON -> 3h OFF -> 1h ON) Funksjorden deaktiveres (Rød led-lampe slukket) hijis: - Motoren slås av (tast 24h). - Etter 24h.
	Aktivering hastighet 2
	Aktivering hastighet 3
	Aktivering hastighet 4 kun i noen minutter, på aktiveres hastig-het 3.
	Tenning / slukking av lya
	TIMER ( Blinkende led-lampe) Automatisch slukking erter 15min. Funksjorden deaktiveres (Led-lampe slukket) hijis: - Motoren slås av (tast 24h). - Hastigheten varieres.
	FILTERALARM (LED lyser fast med 24h av) Vedlikehold av fettifiltrene etter ca. 30 brukstimer. Trykk i 3 sekunder for Å nullstille telleren.

Hvis ingenting virker ved betjeningspanelet, koble strømmen fra apparatet (i ca. 5 sek.), om mulig gjennom hovedbryter, for Å prove Å gjenopprette den normale driften.

Hvis dette ikke fungerer, ta kontakt med teknik servicesenter.

VEDLIKEHOLD

Unngå bruk av rengjøringsmidler som ineholder splice-, syre

holdige-ller korrosive stoffer og kluter med grove overflater.

Kontinuierlig vedlikehold sikrer god drift og ytelse i tidens lop.

Sørskilt oppmerksom må rettes mot metallfettfiltre: hyppp rengjöring av filtrene og tilhørende støtter sikrer at det ikke samles opp fett som er brannfarlig.

RENGJØRING AV UTVENDIGE FLATER

Det anbefales Å rengjørde ventilatorhettens utvendige flater minst hver 15. dag for Å unngå at objete og fette stoffer kan skade dem. For rengjøring av ventilatorhetten, utformet i børstet rustfritt stål, anbefaler produsenten Å bruke rense-serviettene "Magic Steel".

Ilke bruk for mye vann i naerheten av panelet og belysningsenhetene for a hindre at fuktighet nár elektroniske deler.

Rengjöring av glasspanelene skal utføres kun med spezialvaskemidler som ikke er etsende eller slipende ved bruk av en myk klut.

Produsenten fraskriver seg ethvert ansvar dersom disse anvisingene ikke fjelges.

RENGJØRING AV INNVENDIGE FLATER

Det er forbudt Å rengjore elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten, med væsker eller løsemidler.

Ikke bruk etsende, syreholdige eller alkaliske rengjoringsmidler.

Vasking i oppvaskmaskinen er tillatt, men det kan medfore misfarging av filtermaterial: dette problemet reduseres ved Å bruke vaskeprogrammer med lave temperaturer (55°C maks.).

For uptrekking og insetting av fettmetalllftrene, se montasjeanvisingene.

FILTRE MED AKTIVT KULL (tilvalg) KACL.961

Under normale funksjonsbetingelser anbefaler vi Å skifte ut karbon/zeolitt-filtret hver 18. mäned og skifte det ut etter 3 År. For Å regenerere det er det tilstrekkelig Å sette det inn i en normal stekeovn ved en temperatur på 200^ i cirka 1 timer.

Vent til filteret er avkjolt for du monterer det igjen.

BELYSNING (PLANE NRS)

Ventilatorhetten utstyrt med høy effektivetes spotlight-belysning, lavt forbruk og meget lang varighet under normale bruksforhold.

Ventilatorhetten er utstyrt med høy effektivitets belysning, med lavt forbruk og meget lang varighet under normale bruksforhold.

Ved brudd må forhandler eller autorisert servicesenter kontaktes for reparasjon.

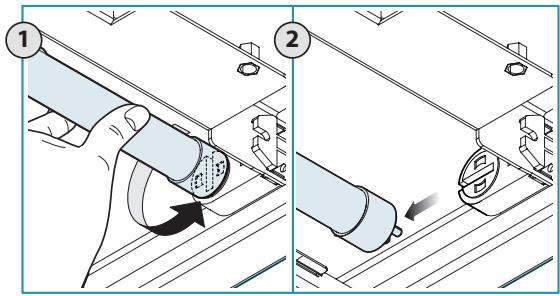

BELYSNING (LUMINA NRS)

Ventilatorhetten er utstyrt med belysning ved hjelp av lysstofrø.

Dersom utskiftning av lysstofrøret skulle bln ndvendig, g frem som i figuren.

KASSERING VED ENDT LEVETID

lig husholdningsavfall (det vil siammen med "blandet communalt avfall"), men skal handteres separat slik at det kan utsettes for operasjoner for gjenbruk, ellor for spesifikk behandling,for fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljoet og trekke ut de ravarene som kan resirkuleres. Korrekt kassering av dette produktet vil bidra til a bevare verdifulle dessurser og forbhindre potensielle negative effekter pa mensengers helse og miljo, som kan vare forarsaket av feilaktig avhending av avfall.

Vennligst ta kontakt med lokale myndigheter for ytterligere detaljer om næmeste innsamlingspunkt. Bøter for feilaktig avhending av denen typen avfall kan gis i henhold til nasjonal lovgivning.

INFORMASJON OM KASSERING I LAND INNENFOR EU

EU direktivet for WEEE-apparater er blitt gjennomfør på ulikt vis i hvert land. Hvis apparatet skal kasseres anbefaler vi derfor at du kontakter de lokale myndigheter eller forhandleren for a fā informasjon om korrekt kassering.

INFORMASJON OM KASSERING I LAND UTENFOR EU

Symbolet med en overkrysset avfallsbeholder er gjeldende kun i EU: his dette apparatet skal kasseres i et annet land, anbefaler vi a ta kontakt med lokale myndigheter aller forhandler for informasjon om korrekt kassering.

VAEROPMERKSOM!

Firmaet forbeholder seg retten til Å foreta endringer på apparatene til enhver tid og uten forvarsel. Trykking, oversettelse og reproduksjon, selv delvis, av denen braupsvisingen er underlagt tillatelse fra produsenten.

Bruksanvisingen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- eller oversettelsesefeil.

falmec

Life inspired.

Falmec S.p.A
